Как построить навес к дому своими руками: НАВЕС к дому — 20 СПОСОБОВ сделать своими руками.

Содержание

НАВЕС к дому — 20 СПОСОБОВ сделать своими руками.

Добрый день – сегодня я подготовила БОЛЬШУЮ и НУЖНУЮ статью в помощь всем, кто серьезно задался целью своими руками сделать деревянный навес, примыкающий к частному дому. То есть я пошагово расскажу, из каких простых этапов (а они действительно простые) состоит строительство навеса у стены дома. Мы будем делать деревянные навесы с крышей из поликарбоната. Мы рассмотрим разные варианты дизайна одной и той же модели навеса к дому — то есть научимся на основе одного чертежа создавать различные проекты навесов — для любого дома, под любые запросы. И после прочтения статьи вы не только НАУЧИТЕСЬ делать навесы, но и СМОЖЕТЕ реализовать любой дизайн деревянного навеса для частного дома.

Ведь когда вы поймете СУТЬ конструкции, вы сможете видоизменять эту конструкцию по своей творческой фантазии. И как знать, может вы потом даже будете зарабатывать себе на жизнь как мастер навесного дела.

Мы по очереди рассмотрим следующие вопросы.

Навес к дому — его базовые элементы
Как менять дизайн базовых элементов — и получать разные дизайны навеса у дома.
Как шаг за шагом своими руками сделать навес.

Давайте сначала посмотрим на классический навес из дерева.

КЛАССИЧЕСКАЯ ФОРМА

НАВЕСА К ДОМУ

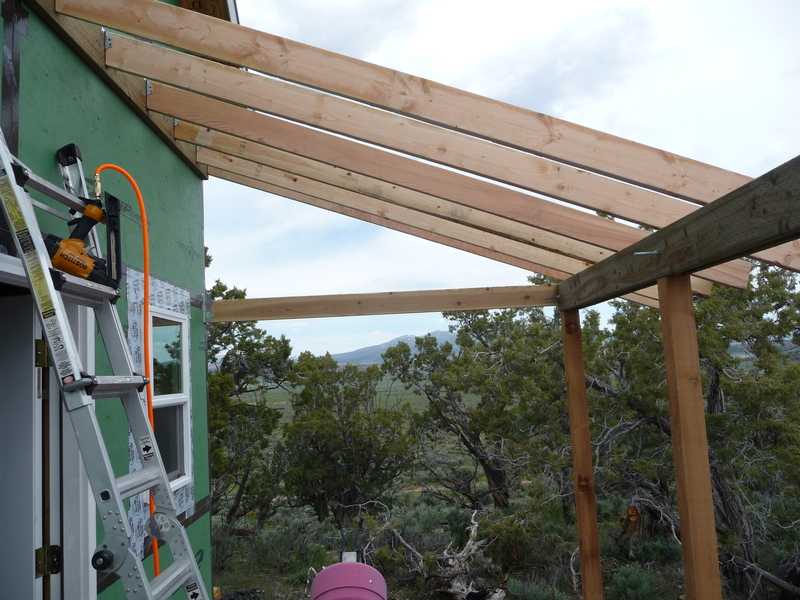

Итак, вот (фото ниже) образец того, что мы с вами научимся делать своими руками. Мы видим классический односкатный навес у стены дома. Такой навес к дому можно делать не только у глухой стены, — точно такую же навесную конструкцию можно делать у парадного входа дома, на заднем дворике для посиделок и где угодно, не суть важно, принцип один и тот же.

ОБЩИЙ ПРИНЦИП ВСЕХ НАВЕСОВ в том, что одним своим краем навес крепится к стене – а другим краем стоит на столбах опоры. То есть навес к дому должен иметь два вида опоры — на столбы и на стену.

Это суть всех навесных построек …однако дырявливание стены для приколачивания к ней опорной балки НЕ ОБЯЗАТЕЛЬНО — ниже вы увидите и модели навесов, где крепеж не нужно вонзать в стену, а можно у стены дома установить такие же ОПОРНЫЕ СТОЛБЫ, как и наружного края навеса. Так что, если вы не хотите дырявить красиво оштукатуренную стену, не спешите покидать статью, здесь будут варианты навесов и для вашего случая.

4 ЭТАПА СОЗДАНИЯ НАВЕСА

(общие для всех конструкций)

Суть построения любого деревянного навеса к дому – заключается в четырех этапах.

Крепим первую несущую балку на стену (это первая опора навеса)
На нужном расстоянии от стены устанавливаем столбы опоры.
Крепим вторую несущую балку на столбы (это вторая опора для обрешетки крыши).
Укладываем на эти несущие балки– поперечные доски (обрешетку крыши)

Как именно реализовать все эти этапы, я расскажу чуть позже в статье.

А сейчас я хочу для начала показать вам МНОГООБРАЗИЕ дизайнов навеса перед домом. И доказать вам что все эти разные по виду навесы возле дома СДЕЛАНЫ ПО ОДНОМУ ПРИНЦИПУ… в точно такие же 4 этапа.

Я буду показывать – и рассказывать о конструкции навесов – НАЧИНАЯ с самых простых – и ЗАКАНЧИВАЯ более сложными вариантами навесов… Сложными не в чертежах, а лишь на вид ( в деле все они просты).

Итак – давайте возьмем самый простенький навес к дому (на него нужно совсем немного балок).

Самый простой навес у дома.

(ВАРИАНТ НАВЕСА №1 — с экономией материала)

Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию. Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.

Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.

Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье Как сделать крышу для навеса и перголы.

Идем дальше…

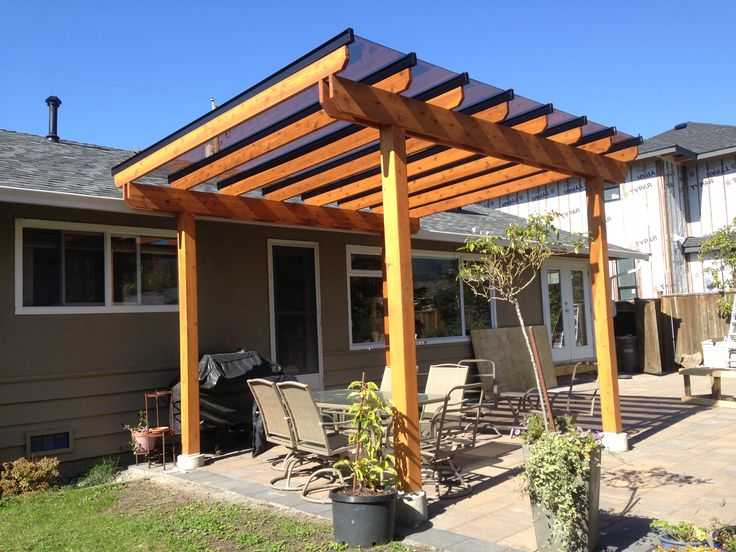

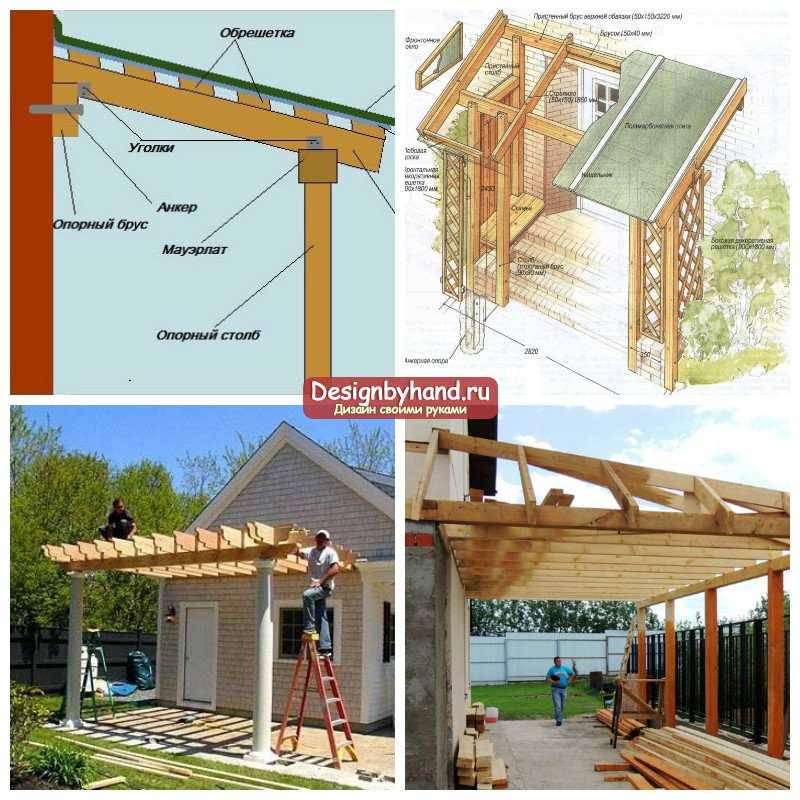

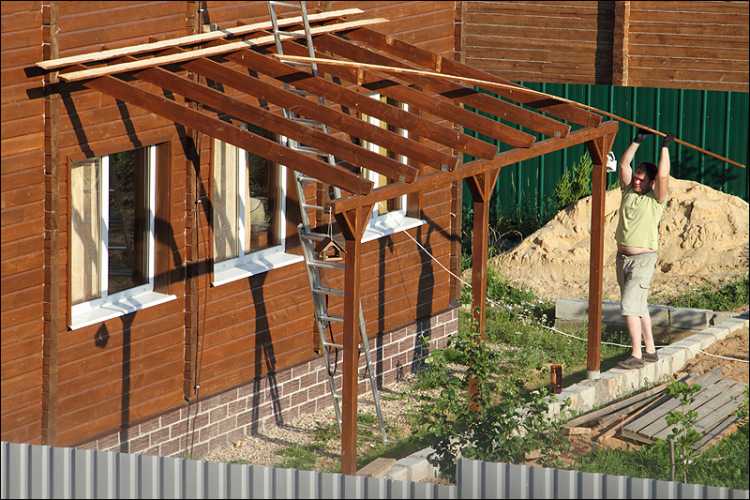

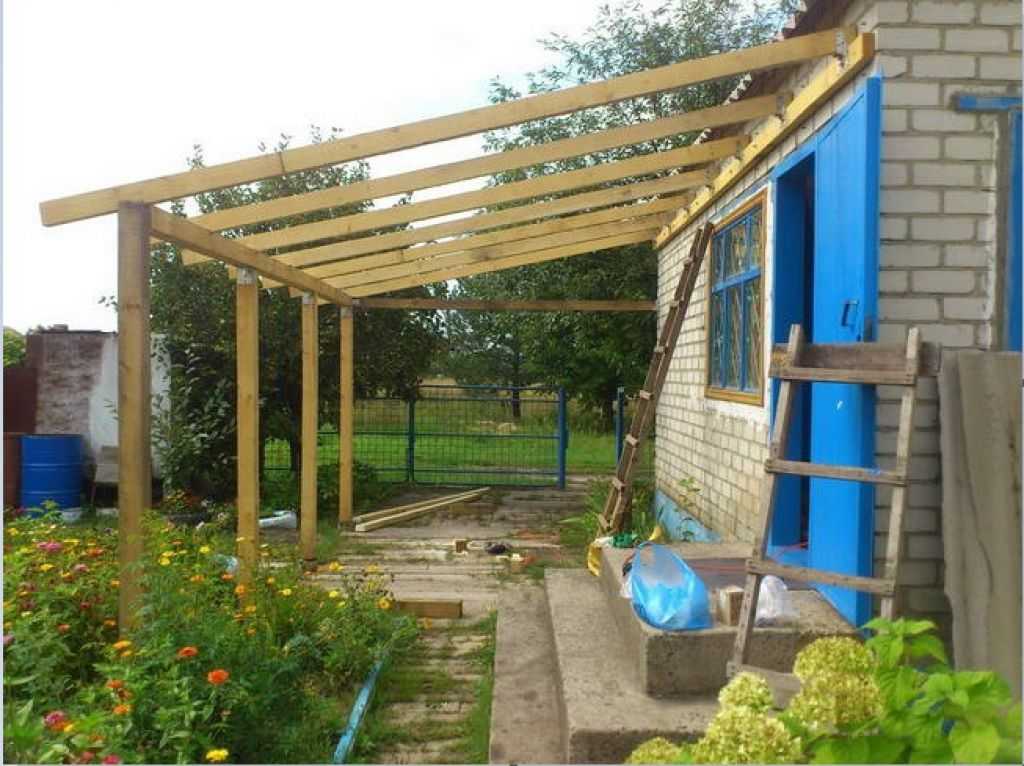

Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…

опорные столбы
несущая балка на стене
несущая балка на опорных столбах
балки-обрешетка крыши (для настила на них поликарбонатного листа)

Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.

И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.

Деревянный настил под навес.

(ровная деревянная подложка)

Прежде чем делать навес, надо разобраться что мы хотим в конечном варианте — НАВЕС НА ЗЕМЛЕ (чтобы столбы опоры вкапывались в землю, в бетон)… или НАВЕС С ДОЩАТЫМ ПОЛОМ (где опорные столбы крепятся к деревянному настилу)?… Давайте посмотрим проекты навесов и поймем для себя свои желания и предпочтения.

Вот здесь (фото выше) – хорошо видно что сначала человек уложил аккуратный деревянный настил… А потом на него уже устанавливал навес.

Если вы делаете навес для посиделок в тени на заднем дворике вашего частного дома, то это разумно — сделать удобный деревянный настил, как пол.

Начинаем с того – что выравниваем поверхность почвы там, где будет навес возле дома.

После этого нам нужно положить на почву обрешетку нашего будущего деревянного настила…

И потом обрешетку-основание устилаем досками (приколачивем их к обрешетки)

Доски можно взять длинные во всю длину(как на фото ниже)

Или если доски у нас короткие – то их можно укладывать вразнобой… шахматкой (как на фото ниже).

А что делать если нужен настил, а навес уже стоит на бетоне.

Допустим, вы задумали сделать дачный навес… и сделали… А теперь хотите чтобы под навесом, примыкающим к дому был аккуратненький деревянный настил. Чтобы мебель можно было расставить, коврик положить. Вот фото пример того, как это можно реализовать. Укладываем обрешетку на столбики (если хотите поднять настил над землей).

Если почва или бетонное основание перед домом неровное по высоте, то столбики опоры будут разной высоты – для разного уровня почвы – где-то длиннее, где-то короче. Тут нужно будет четко рассчитать высоту столбиков опоры – чтобы лежащие на них брусья – все были на одном уровне – в одной плоскости.

После чего останется все это замостить доской- и готов ваш настил для навеса, примыкающего к дому.

Вот еще одни фото-пример высокого настила под деревянный навес у дома. Он построен по тому же принципу — столбики опоры + обрешетка + настил из досок. И (что мне понравилось) здесь зашиты боковые плоскости настила — со всех сторон прибиты специальные панельки с дырочками для вентиляции.

Если вы делаете навес у двери с высоким уровнем над землей (то есть у вашего дома высокий фундамент) — то и деревянный настил под такой навес должен быть тоже высоким + в него нужно встроить крыльцо, чтобы спускаться с этого постамента. Вот как раз такой проект настила под навес — у дома с высоким фундаментом (фото ниже). Очень живописная картинка — боковое крылечко с тумбами-клумбами по бокам и подсветкой ступенек.

Бетонное основание

под навесом возле дома.

А еще можно сделать ОСНОВАНИЕ ПОД НАВЕС в виде бетонной отмостки (обычной или замощенной плиткой)

А вот основание для навеса, которое мне очень нравится — высокая бетонная опалубка

Из бетона отливаем высокий бортик (или выкладываем из кирпича) — делаем этому бортику нарядную облицовку под грубый камень. Получается красиво.

Этот вариант хорош еще в том случае – если у вас опорные брусья недостаточной высоты… И такая опалубка поднимет ваш деревянный навес на нужный вам уровень.

Вот похожий принцип, где опорные столбы навеса стоят на каменных возвышенностях. Это позволяет использовать в строительстве навесов даже короткие обрезы брусьев.

Вот еще пример навеса, где использованы короткие под длине столбы опоры. Опорные брусья поставили на специально выстроенные стеночки из кирпича. Получился навес на коротких ножках и с красивым пристенком, который можно потом интересно обыграть, покрыть декоративным камнем. Рядом поставить скамью и очаг для огня.

Или такую каменную стену-бортик для нашего деревянного навеса можно оформить в восточном стиле — придумать там фонтанчик, поставить вазоны и горшочки с растениями + натыкать ночных фонариков . И получится не простой навес у дома, а волшебный уголок, где так уютно уединиться или побеседовать на хорошие темы с другом.

Итак, мы разобрались с ОСНОВАНИЕМ для навесов… А теперь давайте поглядим какие еще бывают навесы. И в первую очередь посмотрим проект навеса, для которого не надо портить стену дома.

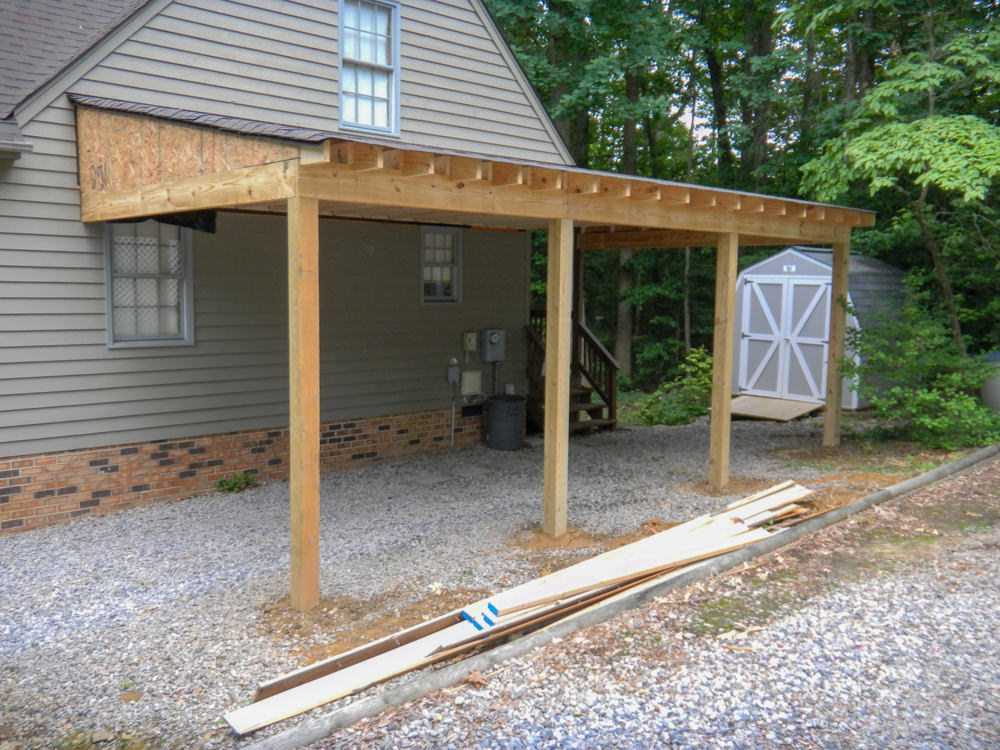

НАВЕС на 4 СТОЛБАХ

без крепления к стене дома.

А помните, я обещала показать деревянный навес у дома, который не нужно крепить к стене (не нужно сверлить дырки, и портить нарядный фасад дома). Вот эта модель — такой навес стоит на 4 столбах опоры (или больше столбов можно)… и он не крепится к стене — он просто примыкает к ней, то есть близенько стоит рядом (смотрите варианты деревянных навесов на фото ниже)

Такой навес (не пристроенный, а приставленный к стене дома) тоже совсем не сложно сделать сами. Именно такие конструкции (с опорой на 4 столба мы очень подробно рассмотрели в статье-уроке «Как сделать навес — САМЫЙ ПОНЯТНЫЙ УРОК».

А еще такую отдельно-стоящий навес у дома можно украсить фальш-колоннами. Фальш колонны продаются в магазинах отделочных материалов — их можно просто обернуть вокруг ваших обычных деревянных балок-столбов навеса. То есть каждый опорный столб навеса спрятать внутри такой нарядной греческой фальш-колонны.

А теперь поглядите, какой мощный потенциал скрывает ваше новое умение «делать навесы своими руками»…

Большой навес

с террасой на второй этаж.

Если вы обладатель частного ДВУХЭТАЖНОГО дома — то зачем просто делать навес над крыльцом. Сделайте навес вдоль всего фасада дома — поставьте этот на вес на мощные опорные столбы толстого сечения — и … НА КРЫШЕ НАВЕСА СДЕЛАЙТЕ ТЕРАССУ.

Хорошая ведь идея… Согласитесь.

Ведь это правильная мысль. Раз уж вы взялись делать навес возле дома… То почему бы не задуматься о будущем. Сделайте сразу навес на толстых мощных брусьях-столбах. И потом в следующем году продолжите строительство уже на крыше вашего навеса — приделайте перильца с балясинами — и вот вам уже возможность посидеть высоко над землей — с чашечкой чая из самовара на деревянной терассе, сделанной своими собственными руками. И вспоминать, что все начиналось с вашего скромного желания сделать какой-нибудь навесик…

Только мой совет: делать подобные конструкции лучше на южной стороне дома (северная сторона плохо освещается и дополнительно затемнять ее навесом не желательно — света в доме будет меньше, и стены отсыреют).

… ну что ж, хватит мечтать — пора ДЕЛАТЬ.

Итак, как я и обещала — 4 простых этапа. Каждый этап сам по себе не сложный, посильный каждому. И все этапы вместе дают единый результат — НАВЕС, О КОТОРОМ ВЫ МЕЧТАЛИ.

Делаем навес — этап первый

опора для навеса НА СТЕНЕ.

Во первых нужно определиться НА КАКОМ УРОВНЕ вам нужно делать навесную балку на стене. Это важно потому что…
Если вы хотите, чтобы крыша навеса была ровной (без наклона) чтобы по ней можно было ходить, чтобы на ней можно было сделать в будущем террасу… то тогда уровень вашей балки на стене должен совпадать с уровнем балки на столбах — то есть они должны быть на одинаковой высоте от земли.

Если вы не планируете никаких террас на крыше навеса — а хотите чтобы эта крыша была под наклоном, чтобы снег сам сползал с нее (то есть вам нужен навес с односкатной крышей), то тогда нужно несущую балку к стене прибивать ПОВЫШЕ, чем балка на опорных столбах. Вот на фото ниже я показываю пример этой моей мысли. Где несущая балка у стены (стрелочка 1 ) выше по уровню, чем несущая балка на столбах (стрелочка 2). И за счет этой разной высоты мы получаем навес с наклонной односкатной крышей.

А теперь, рассмотрим способы, которыми эта балка может крепиться к стене, или какими еще крепежами (кроме балки) можно крепить навес к стене дома.

Способ первый – Опора в виде балки.

Просто на стену крепим горизонтальную балку (на саморезы) — она будет держать крышу нашего навеса (будем прямо на нее ложить наши поперечные балки для обрешетки крыши).

А чтобы вы не сомневались в надежности крепления балки, можно к стене прикрепить целый балко-держательный механизм — в форме угольника (см фото с красной стрелочкой ниже).

Способ второй — Вертикальные стойки у стены.

Если брусья для столбов опоры вы раздобыли меньшего диаметра… и нагрузка на крышу навеса планируется посерьезнее (т.е. вы хотите обрешетку крыши сделать тоже из тяжелых брусьев)… ТО ТОГДА вам нужно ДОПОЛНИТЕЛЬНО УСИЛИТЬ вашу несущую балку на стене и также несущую балку, которая лежит на столбах

Мы видим что, несущая горизонтальная балка (прикрепленная к стене) – усилена дополнительными вертикальными брусьями опоры (стрелочка 1). Таким образом навес пристроенный к дому не ложится всем своим весом на балку стены, а распределяет свой вес на пристеновые столбы-брусья.

А опорные вертикальные столбы с другого конца перголы (т.е. которые с наружного конца крыльца) – имеют диагональные коротенькие брусья-подпорки, которые держат вторую несущую горизонтальную балку (стрелочка 2).

Кстати (на фото выше), обратите внимание НА ЧЕМ СТОЯТ ОПОРНЫЕ СТОЛБЫ… Они базируются на металлические подпятники на высокой толстой ножке из метала, которая ввиничивается в доски настила.

Вот еще одно фото, где навес имеет брусья опоры прямо у стены дома. Так надежнее: не надо беспокоится за стену, вдруг балка упадет со стены под весом времени. Дополнительные столбы у стены не дадут этому случиться.

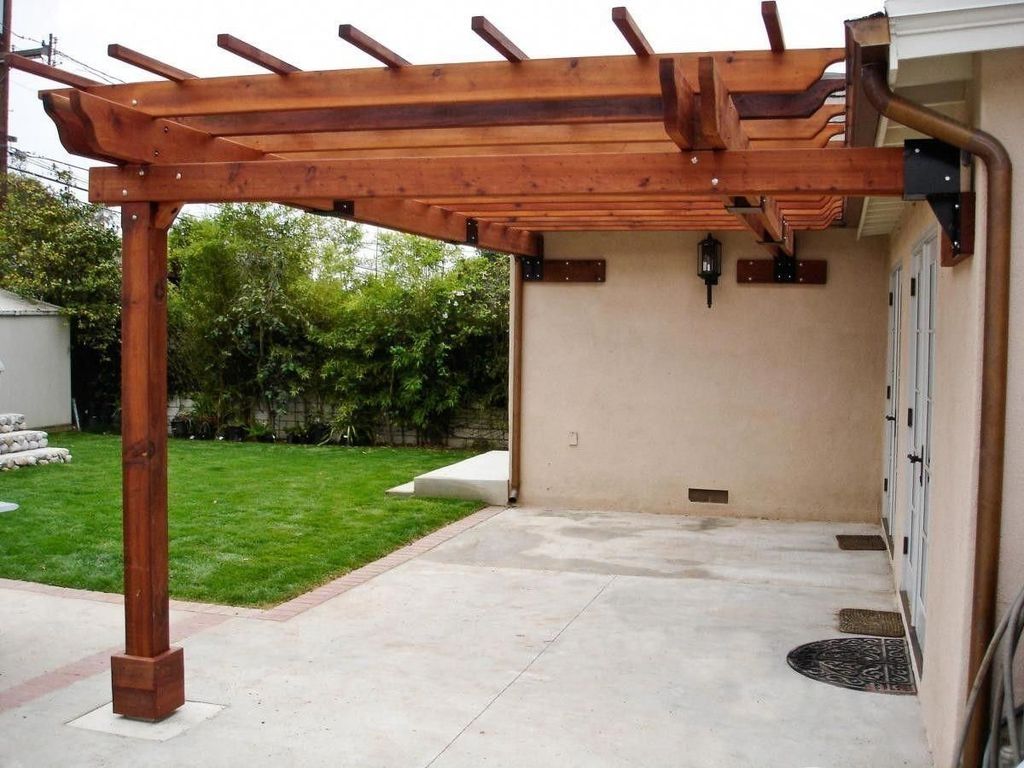

Способ третий – опора в виде металлических скоб-держателей.

На стену (каменную или деревянную или кирпичную) крепим скобы-держатели… Вот как мы видим на фото ниже… И на них кладем наши боковые поперечные балки (как на модели №1 навеса из этой статьи).

Важное условие: не каждая стена подходит для такого крепежа. Если стена крохкая, или сделанная из пористого материала (пеноблоки, например) — то крепеж плохо будет держаться в стене. И вы должны понимать что тяжелые балки рано или поздно свалятся на голову вашим ближним.

Поэтому проконсультируйтесь у специалистов. А лучше выбирайте тот способ крепежа, в котором нет ни капли сомнений — то есть тот, где вдоль стены стоят дополнительные вертикальные стойки, поддерживающие горизонтальную балку на стене (см. второй способ).

Делаем навес — второй этап

устанавливаем СТОЛБЫ ОПОРЫ.

Этот этап я подробно описала в статье Как сделать навес-перголу – самый подробный урок. Там описаны все 4 способа установки столбов –и в землю, и на бетонный фундамент, и на деревянный настил… А здесь я только покажу фото вариантов крепежных элементов для столбов опоры. Или вы можете их просто вкопать в землю (предварительно осмолив и закутать рубероидом, чтоб они в земле не гнили).

Подпятники (или анкера) служать для защиты леревянных столбов от гниения. Лучше всего для этой цели подходят П-образные и Т-образные анкеры. Они позволяют брусу возвышаться на 2 см над поверхностью. Обдуваться ветерком и не задерживать в себе дождливую влагу.

Если вы будете закапывать ваши столбы в землю, лучше использовать подпятники с длинными анкерами (в виде прута арматуры или трубы) — так в земле будет находится металическая часть столба, а деревянная часть на поверхности.

А если вы не хотите тратить деньги на стальные подпятники. И просто по старинке вкопать столбы в цементный фундамент, то не поленитесь перед этим осмолить ту часть бруса, которая пойдет в землю. Смола продлит жизнь древесине, защитив ее от гнили. Вместо осмоления часто применяют обычный рубероид. Им оборачивают подземную часть бруса, плотно обматываю это рубероидное «пеленание» металлической проволокой. Помещают такой замотаный рубероидом конец столба в ямку и заливают цементом.

А еще столбы опоры для навеса могут быть сделаны ИЗ КИРПИЧНОЙ КЛАДКИ, и облицованы декоративным камнем. Вот как на фото ниже.

Делаем навес — этап третий

кладем НЕСУЩУЮ БАЛКУ на столбы.

Как положить балку на столбы вы будете решать сами. Я покажу вам несколько способов крепления несущей балки к опорным столбам, а вы выбирайте.

Способ первый (балка сверху на столбы)

Кладем балку сверху на столб и фиксируем длинными шурупами (центральное фото) или металлическими пластинами (правое фото).

Чтобы несущая балка не прогибалась на столбах опоры под тяжестью обрешетки крыши, ее можно УСИЛИТЬ. Для этого добавляем диагональные брусики (см. крайние примеры на фото) или добавить расширенный брус по центру (центральный пример с фото ниже).

Способ второй (балка сверху в пазы на столбах опоры).

В каждом столбе опоры выпиливаем ямку-паз. И в этот паз вкладываем нашу несущую балку. Естественно этот способ подходит в том случае, если наша балка имеет сторону, которая по размеру тоньше, чем толщина опорного столба.

Способ второй — вместо балки 2 доски.

Этот способ замечателен тем, что экономит материал (доски дешевле балок). А по выносливости 2 доски равны одной балке. Две доски набиваем по обе стороны от опорного столба и они вдвоем выполняют роль обычной несущей балки — смотрите фото конструкций навеса ниже.

Все эти способы укладки на столбы несущих балок (для крыши дачного навеса) я подробно описала в статье «Навес для дачи — 10 СПОСОБОВ сделать сами .» Так что если что-то непонятно здесь, вы можете в этой статье найти дополнительные разъяснения о том, как сделать навес у дома своими руками.

Делаем навес — этап четвертый

ОБРЕШЕТКА крышы навеса

Способ первый — обрешетка поверх балок.

Кладем доски обрешетки просто сверху на балки. И крепим металлическими уголками. Как на фотографиях навеса у дома ниже.

Способ второй — на пазы.

В досках обрешетки выпиливаем пазы. И эти пазики надеваем на несущую балку. Тут сложность в том, что пазы на концах досок должны совпасть с балками (поэтому доски сначала нужно затащить наверх разложить их на крыше, отметить карандашом место пропиливания пазов, потом снять, выпилить пазы, и снова поднять на крышу).

Способ второй — стык в стык.

Этот способ тоже возможен, но балки обрешетки должны быть подогнаны по длине тютелька в тютельку, чтобы аккуратно войти в металлические ушки-держатели.

Крыша для навеса

(рубероид, поликарбонат, шифер, черепица)

Самый красивый вид крыши — это прозрачный поликарбонат. Так под навесом всегда будет светло. Такая крыша обязательна, если эта сторона дома выходит на север, чтобы лишний мрак не скапливались под навесом.

Если навес на солнечной стороне дома, и вы наборот хотите уменьшить солнце над своей головой и сидеть в тени навеса. То вы можете выбрать любую непрозрачную кровлю — дешевый рубероид и шифер, или подороже мягкую черепицу, или меллопрофильную.

Важно: Не забудьте обеспечить гидроизоляцию стыка навеса со стеной. Для этого нужно купить и прибить небольшой железный козырек. Как на фото ниже.

Нарядное дополнение для навеса.

Можно пространство между столбами опоры закрыть панелями с обрешеткой. Они просты в изготовление — обычная прямоугольная рама из тонких брусочков — и на них крест-на-крест набивается тонкая рейка. Рядом с такой обрешеткой можно посадить вьюны — они будут красиво ползти вверх по перголе.

В итоге у вас получится примыкающая к дому БЕСЕДКА. Туда можно будет поставить стол и скамейки для посиделок с друзьями-соседями.

Кстати статья по изготовлению скамеек своими руками у меня тоже есть.

А пока виноград растет, можно озеленить ваш навес горшочным способом — просто у опорных столбов навеса выстраиваем зеленую стену из горшков с пышными кустиками. И на несущую балку навеса подвешиваем кашпо с цветами.

А еще можно подизайнерить на листе бумаги — набросать эскиз каменной клумбы рядом с навесом. И в следующем году воплотить его в жизнь.

Вот такое простые способы создания навесов своими руками — у частного дома, или дачного домика.

И на десерт…

Когда ваш навес будет готов, и вы будете сиять от счастья и гордости, подумайте — как можно сделать навес еще наряднее.

Например, покрасить навес в нарядный белый цвет. Тогда он будет смотреться совсем празднично. Белая краска даже очень тяжелую конструкцию превращает в легкую и воздушную.

А если вы сделали навес для заднего дворика (для уютных посиделок), то купите ткани и сшейте несколько нарядных занавесок для вашего нового навеса. Их можно повесить на металлические струны, натянутые между столбами опоры вашего дачного навеса. Так вы получите практически восточный шатер на вашем заднем дворике частного дома.

А в следующем году, вы можете разработать план-проект благоустройства зоны вокруг вашего нового навеса (фото ниже). Ведь если внутри вас отыскался мастер-плотник… кто-знает, может по соседству с ним прячется и дизайнер-каменщик.

Нарисуйте эскиз вашей зоны вокруг навеса, посоветуйтесь с умной женой и на следующий строительный сезон обустройте, например, вот такую каменную площадку, с лавочками и очагом для уютного огонька.

Кстати вам в помощь — моя статья «ОЧАГ на даче — 7 СПОСОБОВ сделать своими руками.»

Вот видите, как это интересно сделать навес своими руками… поверить в свои руки… и продолжать творить красоту вокруг себя… Это очень полезно. Потому что когда занимаешься хорошим, некогда заниматься плохим или грустным… А если в жизни много красоты, то не остается места для уныния.

Занимайся жизнью или занимайся смертью…

Занимайся здоровьем или занимайся болезнью…

Занимайся страхом или занимайся отвагой

Занимайся унынием, или занимайся созданием нового

Мы сами выбираем чем нам заниматься… Так давайте выберем созидание нового и полезного…
Потому что созидая что-либо, мы созидаем самих себя. Лучшую версию самих себя.

Вперед. Нужно просто начать… потом продолжить… а потом закончить. Все просто.

Если бы я не была девочкой… я бы сама такое строила. Но все что я могу, это вдохновлять мальчиков. Поэтому строить — вам ))), дорогие мальчики.

Удачного вам дачного строительства.
Ольга Клишевская, специально для сайта «Семейная Кучка»

Если вам понравилась эта статья
И вы хотите отблагодарить за этот кропотливый труд бесплатного автора,
то вы можете выслать любую удобную вам сумму
на его личный кошелек ЯД — 410012568032614

Еще статьи-уроки на тему

как сделать навес своими руками

Как сделать КРЫШУ для навеса (из ткани, которая сдвигается туда-сюда).

ОСВЕЩЕНИЕ для перголы и навеса — 7 способов сделать самим

Навес во дворе частного дома — 35 идей.

А также у меня есть цикл статья по строительству деревянных дачных БЕСЕДОК — если вы сделали навес своими руками, то вам не составит никакого труда по этому же принципу сделать и уютную беседку для дачи.

Подробные статьи-уроки по беседкам уже готовы и ждут вашей любви к брусу и шуруповерту.

Беседки для дачи С ДВУХСКАТНОЙ КРЫШЕЙ (15 способов сделать).

БЕСЕДКИ своими руками (21 СПОСОБ + важные моменты) — беседки с плоской крышей.

Дачные БЕСЕДКИ своими руками (20 вариантов) — беседки кубической формы.

Как сделать и построить навес к дому своими руками — инструкция

: Как сделать и построить навес к дому своими руками — инструкция

homgart

Виды конструкции
Материалы для опор возле дома
Профтруба
Дерево
Выбор и укладка кровельного материала
Гибкая черепица
Другие виды кровли для дома
Как построить навес?
Односкатный

Особенности двускатного навеса для дома

Зная, как сделать навес к дому, можно увеличить полезную площадь во дворе. Стационарное укрытие делают из поликарбоната и других кровельных материалов. Одну сторону кровли крепят к горизонтальной балке, прикрученной анкерными дюбелями к стене и к монтажным вертикальным стойкам.

Виды конструкции

Навесом удобно соединить расстояние между гаражом и домом, расширить веранду или сделать крыльцо.

Разновидности форм кровли:

Односкатные. Если крыша нужна в один скат, то сделать навес к дому своими руками сможет даже начинающий мастер. Оптимальный угол для односкатного навеса 30° выдерживает снеговые нагрузки и покрывает большую площадь.
Двускатные. Конструкцию с двумя скатами чаще ставят над входной группой частного дома как защитный козырек от непогоды. Навес большого размера такой конфигурации увеличивает затраты по сравнению с односкатным, и требует точных расчетов. Из-за конькового узла сделать сложнее.

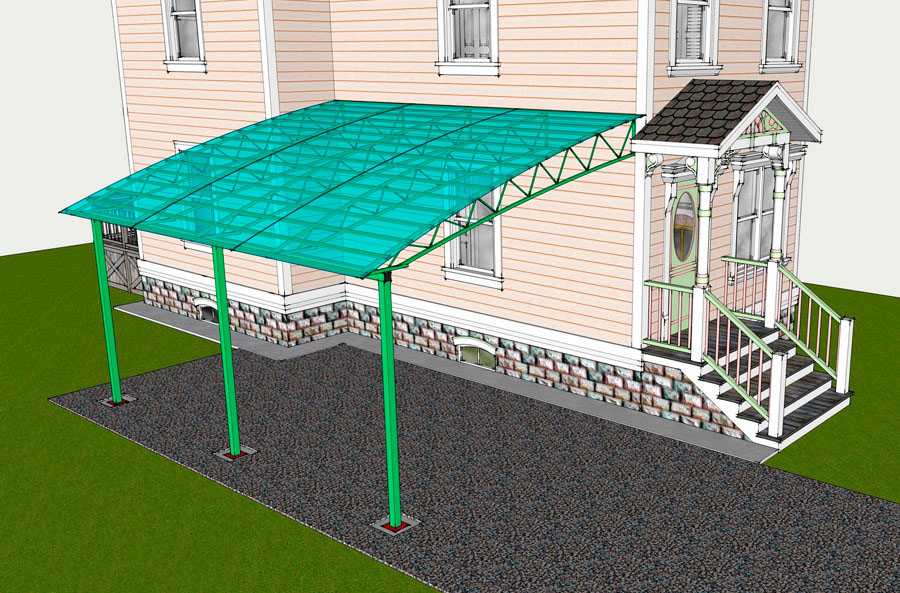

Арочные. Многие навешивают над крыльцом арку из прозрачного поликарбоната. Она становится украшением придомового ландшафта, лучше защищает от косого дождя.

Если мы говорим про козырек над крыльцом, то достаточно угловых креплений без столбов. Чтобы сделать более крупный навес, нужны опоры.

Материалы для опор возле дома

Строительство ведется из разных материалов. Можно строить навесы на кирпиче или шлакоблоке, но самые целесообразные варианты – металл и дерево, особенно если нужна пристройка на даче.

Профтруба

Навес возле дома устанавливается на опоры из профильной трубы ∅50-150 мм, которую покрывают антикоррозийной эмалью, полимером для гидроизоляции, затем вбивают в плотный грунт. Для усиления несущей способности бетонируют. Подходит метод со сверлением отверстий в бетонном основании, закреплением труб с наваренными металлическими пластинами при помощи анкерных болтов.

Выполнив монтаж, столбы обвязывают, соединяя путем укладки нижних поперечных труб ∅ 60х60 мм, сварки с помощью стальных косынок.

Дерево

Брус из лиственницы – доступный вид для угловой и прямой пристройки. Пропитанные антисептиком деревянные столбы 100 × 100 мм или 160 × 160 мм устанавливают на гравийно-песчаную подушку, закапывают методом бутования. Опоры возле дома в пучинистых грунтах укрепляют цементным раствором. Часто используют комбинированный метод: основание делают бетонным, но опору – из дерева.

При изготовлении деревянного каркаса брусья собирают саморезами. Каждую пару стоек усиливают равнополочными металлическими уголками или стальными пластинами.

Выбор и укладка кровельного материала

Для покрытия навеса своими руками сегодня чаще используют недорогой монолитный, сотовый или профилированный поликарбонат. Это легкий и устойчивый к ветровым нагрузкам материал. Механическая прочность в 200 раз превышает стекло и в 99 – акрила.

Листы режут болгаркой по размерам, края зачищают. Полотна укладывают внахлест от нижнего края кровли, крепят саморезами или термическими шайбами на резиновые прокладки, оставляя место для линейного расширения возле дома. В конце нужно сделать одну планку вверху ската для задержки снега и карнизную для стока воды с навеса.

Гибкая черепица

Альтернативу поликарбонату составил легкий материал на битумной основе с полимерной пленкой. Укладывать битумную черепицу легко самому. Работы на крыше проводят при температуре 5-10° С. Скат предварительно разлиновывают, затем снизу укладывают первое полотно.

Для крепления подходят толевые и ершеные гвозди с широкими шляпками. Если мягкая черепица самоклеящаяся, снимают защитную мембрану и прижимают листы к крыше. Второй ряд настилают слева, отрезая от края 144 см для смещения рисунка по диагонали. Третью полосу отрезают на 286 см и соединяют края. Дальше действуют по принципу подгона краев и гонтов.

Другие виды кровли для дома

Подходят для постройки навеса шифер, профлист и металлочерепица, но они тяжелее и сложнее в укладке своими руками. Асбестоцементные листы хрупкие, если сделать недостаточно опорных точек, трескаются, со временем покрываются мхом. Сталь же быстро нагревается и остывает, из-за перепадов температуры на навесе образуется конденсат, способствующий коррозии и развитию грибка.

Как построить навес?

На первом этапе определяются с материалом каркаса и покрытий, технологией соединения элементов. Затем составляют чертеж.

Односкатный

Обеспечивается самое плотное примыкание к стене. Основа кровли сваривается в виде треугольника из профильных труб, где больший катет равен расстоянию, соответствующему длине торца стойки до стены.

Как сделать навес для машины, инструкция пошагово:

Натягивают веревку, копают ямы по одной линии примерно 60 см глубиной и окружностью 20 см. Глубина зависит от уровня промерзания грунта.
Устанавливают опоры на расстоянии 1-1,5 м. Для покрытия шифером шаг равен 1,2 м.
Проверяют строительным уровнем ровность. Укрепляют трубы планками (пятками), заливают бетоном и оставляют сохнуть на 4-7 дней. При монтаже к бетону профиля эту часть пропускают.
Для организации верхней части навеса сваривают 2 трубы по катетам. Замеряют гипотенузу фермы и приваривают профиль. Трубы прямоугольного сечения монтируют большей стороной вверх.
Готовую систему армируют: в треугольнике между наибольшей стороной и гипотенузой приваривают трубы.
Устанавливают остальные элементы каркаса, начиная с присоединения к меньшему катету двух металлических планок, разделяющих треугольник пополам.
Выполняют 4 отверстия для крепления, где будет примыкать балка. Ее прикручивают нержавеющими болтами над крыльцом, подкосы сажают на анкеры.

Монтаж обрешетки

На стропилах возводят деревянные лаги. Для навеса из профлистов и шифера набивают рейки шагом 20-30 см, для мягкого кровельного материала укладывают фанеру или OSB-плиты с зазором 3 мм, фиксируют саморезами. Настилают листы или рулонное плотно, монтируют планку от осадков.

Особенности двускатного навеса для дома

Можно сделать навес своими руками из дерева или металла более сложной конфигурации. Двухскатную крышу монтируют по аналогии с односкатной, но вставляют 2 симметричных треугольника по сторонам для кронштейнов: две балки из металла соединяют под углом 50° и фиксируют к стене. Из бруса стоят стропильную систему, укладывают кровлю.

Построить арочную крышу правильной формы, самоочищающуюся от снега, сложно. Но продаются готовые фермы, упрощающие задачу. Изогнутые полукругом алюминиевые трубы укрепляются профилем.

Надеемся, что наши советы помогут вам правильно сделать красивый навес к дому своими руками.

Это все мы строим из бруса сами:

ГАРАЖ С НАВЕСОМ HANSA G

Нет в наличии

Классическая беседка NORA E с навесом

Нет в наличии

Классическая летняя кухня с навесом EVA D

Нет в наличии

Классический домик с навесом EVA E

Нет в наличии

Пристройка-навес для автомобиля 3,5х6 (45 мм)

Нет в наличии

Возврат к списку статей

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27. 07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

– предоставление мне услуг/работ;
– направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
– подготовка и направление ответов на мои запросы;
– направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

– предоставление мне услуг/работ;
– направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
– подготовка и направление ответов на мои запросы;
– направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Как сделать навес к дому своими руками

Автор Victor На чтение 12 мин. Просмотров 3.8k. Опубликовано 10.08.2018

Можно сказать, что частный сектор, это обширное поле для доморощенных умельцев и дизайнеров, поэтому вопрос о том, как сделать навес к дому своими руками, к тому же быстро и дешево, вполне актуален и важен для многих жильцов. Такое сооружение не просто украшает жилище – оно защищает его от атмосферных осадков, следовательно, увеличивает эксплуатационный ресурс прикрытых конструкций, как правило, это крыльцо (терраса) двери и окна. Не будет лишним козырёк и при жаркой солнечной погоде – в тени можно просто присесть и отдохнуть на свежем воздухе.

Содержание

Что для этого нужно
Какие материалы можно использовать для строительства навеса
Какие могут понадобиться инструменты
Основной принцип конструкции всех навесов
Общие этапы строительства навесов. Очерёдность
Сборка деревянного и металлического каркаса
Монтаж кровельного покрытия
Заключение

Что для этого нужно

Поскольку речь идёт о простых и недорогих навесах, то в первую очередь, этим критериям должны соответствовать все элементы, из которых будет собираться защитно-декоративная конструкция. Но, несмотря на предполагаемую низкую стоимость, всегда можно сделать выбор, так как для кровли, стропильной системы (обрешётки) и опорных стоек можно использовать разные материалы, а их цена при этом останется почти одинаковой. А ещё нужен определённый набор инструментов, без которых невозможна такая сборка и от которых также зависит качество строительных работ.

Какие материалы можно использовать для строительства навеса

В данном перечне перечислены основные материалы для постройки навесов, которые обойдутся относительно недорого, а также даны их краткие характеристики:

Металлочерепица и профнастил – листовое покрытие с большим запасом механической прочности. Порошковая покраска на металле не реагирует на ультрафиолетовое излучение (солнечный свет), следовательно, не теряет свой первоначальный цвет. Срок эксплуатации здесь практически не ограничен.
Поликарбонат – бывает литым и сотовым, но для навесов лучше использовать первый вариант (моё мнение). По механической прочности его показатели в 200 раз превышают аналогичные характеристики для стекла такой же толщины и в 100 раз для акрила. Листы могут быть полностью прозрачными, матовыми или иметь множество других оттенков по RAL таблице (цветовая таблица).
Асбестоцементный шифер – название материала говорит о том, из чего он сделан, то есть, из асбеста и цемента. Листы могут быть плоскими или волнистыми. Второй вариант подразумевает наличие 5-ти, 6-ти, 7-ми и 8-ми волн (для кровельных работ он должен быть одинаковым). В производстве и эксплуатации волнистый асбестоцементный шифер должен соответствовать ГОСТ 30340-95, а плоский ГОСТ 118124-95.
Фиброцементный шифер – листы состоят из цемента и минеральных наполнителей, которые армируются целлюлозными волокнами (фиброй). Это очень прочный материал, выдерживающий большие механические нагрузки, например, удар веткой. На бытовом уровне в качестве кровельного материала применяется очень редко.
Пиломатериалы – брус, доска, брусок, влагостойкая фанера, ОСП. Для вертикальных опор обычно используют доску 50×100 мм, 50×70 мм, либо это может быть брус 100×100 мм. Для мауэрлата (несущих балок) и стропильных ног тоже подходит доска 50×100 мм и 50×70 мм. Брусок разного сечения чаще применяют для создания ограждения, а фанеру и ОСП в качестве подшивки под кровлю.
Металлический профиль – может быть использован полый профиль круглого, квадратного и прямоугольного сечения. Для опорных стоек, как правило, применяют трубу диаметром не менее 60 мм, квадрат сечением не менее 60×60 мм и прямоугольник не менее 70×40 мм. Для стропильных ног подходит профиль 20×50 мм, установленный на ребро (50 мм по высоте и 20 мм по ширине).
Крепёж – саморезы по дереву и по металлу с пресс-шайбой и без неё, болты с гайками и шайбами, стальные уголки и накладки.

Какие могут понадобиться инструменты

Для работы могут понадобиться следующие инструменты:

Ручная дисковая пила с электроприводом, но можно также использовать ножовку по дереву.
Угловая шлифовальная машина (болгарка) с обрезным диском по металлу.
Электрическая или аккумуляторная дрель с набором свёрл и насадок.
Перфоратор с набором победитовых свёрл.
Электросварка постоянного или переменного тока.
Измерительный инструмент – уровни разного вида действия, отвес, рулетка, строительный угольник, чоклайн, карандаш.

Основной принцип конструкции всех навесов

В данном случае речь идёт не об отдельно стоящих навесах, а о конструкциях, которые примыкают к стене дома, то есть, один край крыши у стены, а другой на опорных столбах. Чаще всего примыкание осуществляется на горизонтальную балку, которую прикручивают к стене обычными или анкерными дюбелями, но для того чтобы пристроить к дому навес, дырявить стену не обязательно. В некоторых случаях вплотную к зданию устанавливают вертикальные стойки и фиксируют опорную балку на них – при правильном устройстве свеса от крыши такой метод почти оправдан, он исключает какие-либо затекания.

Так как мы говорим о том, как сделать навес к дому своими руками быстро и дешево, то вполне естественно, что это будет односкатная прямая кровля, как на фотографии вверху. Но если говорить о навесах, как об архитектурных украшениях, то их иногда делают закругленными, а порой даже двойными, в китайском стиле. Но в данном случае лучше сосредоточиться на скорости и простоте исполнения.

Общие этапы строительства навесов. Очерёдность

Если говорить о строительстве навесов у дома с деревянными каркасами, то все работы можно разделить на пять следующих этапов:

Крепление к стене несущей балки, которая может быть доской или даже бруском 50×50 мм.
Монтаж вертикальных опор на нужном расстоянии от здания с учётом уже установленной несущей балки.
Установка мауэрлата на опорные столбы – эту балку монтируют так, чтобы она была строго параллельной первой балке, а также была расположена ниже для создания уклона.
Фиксация стропильных ног или обрешётки под кровлю. Выполняется разными методами.
Крепление кровельного материала к готовому каркасу.

Примечание. Сборка каркаса из металлического профиля отличается только по технике исполнения. То есть, если узлы пиломатериалов собираются при помощи уголков, накладок и саморезов, то здесь для этой цели используется электросварка. А вот крепление профиля к стене, как деревянного, так и металлического, осуществляется одинаково, при помощи обычных или анкерных дюбелей.

[youtube]https://youtu.be/qQYT9IGsNTc[/youtube]

Навес над входной дверью

Также следует отметить важность ещё одного вида работ, от которого напрямую зависит способ монтажа каркаса для навеса – это устройство крыльца или террасы. Дело в том, что основание опорных столбов могут быть попросту залито бетонной стяжкой и это превосходный крепёж, но в некоторых случаях столбы приходится крепить на поверхности крыльца или террасы, используя для этого стальные усиленные уголки. В данном случае механическая прочность фиксации тоже хороша, но при этом несколько снижаются эстетические показатели, хотя при желании уголок можно задекорировать деревянным или пластиковым плинтусом.

Сборка деревянного и металлического каркаса

Как упоминалось на первом этапе инструкции, расположенной выше, в первую очередь нужно прикрепить несущую балку на стене, на которую будет опираться стропильная система или непосредственно кровельный материал. В некоторых случаях владельцы домов не хотят делать отверстия в стене для крепежа, мотивируя это тем, что будет испорчена облицовка дома, но лично я считаю такой подход безосновательным. Во-первых, если над террасой или крыльцом устанавливается навес, то это надолго, если не навсегда, а, во-вторых, в случае необходимости такие отверстия несложно заделать идентичным облицовке материалом.

Единственный вариант, когда крепление несущей балки непосредственно к стене является нецелесообразным, это отделка дома сайдингом любого типа (металлический, виниловый, акриловый), так как там под низом пустота, а сами панели мягкие. В такой ситуации опорная балка монтируется на стойки, которые устанавливают вплотную к зданию. Но и здесь без крепления к стене не обойтись – во-первых, нужно хотя бы по одному анкеру на столб, чтобы сохранить строго вертикальное положение и хотя бы один анкер на горизонтальную балку для жёсткости. Не крепить к стене деревянный каркас ни в одной точке не получится – древесина не такой уж механически прочный материал, чтобы делать из него полностью автономное сооружение на четырёх опорах – чтобы избежать люфта, придётся монтировать перемычки по принципу треугольника, а это лишние заботы.

Зачастую терраса или крыльцо делаются путём заливки бетона в опалубку, поэтому вертикальные стойки можно либо забетонировать, залив их основание, либо забетонировать специальные металлические кронштейны (см. фото вверху), на которых будут держаться столбы. Но это не единственный способ установки кронштейнов. Во-первых, штырь с резьбой можно закрутить в пластиковый дюбель, который очень легко установить в бетонной стяжке, просверлив под него перфоратором посадочное отверстие. Во- вторых, такой кронштейн несложно сделать самостоятельно под любое сечение опоры: для этого выгибают в виде буквы «П» стальную полосу, сверлят по бокам и по центру монтажные отверстия и крепят её к стяжке анкерным дюбелем.

Примечание. Если использовать самодельный кронштейн, то под голову болта в опоре нужно будет просверлить отверстие (потай), а под полосу выбрать стамеской неглубокую канавку, чтобы основание столба полностью село на стяжку.

В тех случаях, когда деревянную опору нужно установить на дощатом настиле либо на террасной доске (это ДПК – древесно-полимерный композит), то в качестве крепежа используют стальные усиленные уголки – их вполне достаточно для жёсткости монтажа. Как правило, уголки прикручивают вдоль террасы или крыльца по двум сторонам столба, но иногда для страховки такой уголок также прикручивают и с внутренней стороны стойки. Расстояние между опорами не должно превышать двух метров, чтобы балка мауэрлата не прогибалась при чрезмерно большом слое снега.

На верхней фотографии вы видите готовые стальные опоры с фланцами для крепежа, изготовленные на заводе – такие профили использовать очень удобно. На фланце есть по четыре монтажных отверстия, сквозь которые стойку можно зафиксировать обычными или анкерными дюбелями, подложив под головку самореза или анкерного болта шайбу, чтобы шляпка не провалилась внутрь. В некоторых случаях крыльцо или даже терраса может быть сделана из листовой стали, и тогда для крепежа применяется электросварка без каких-либо дюбелей и анкеров. Фланец попросту обваривают по периметру и это самое надёжное крепление.

После монтажа опор можно переходить к креплению передней несущей балки (мауэрлата) и стропильных ног, которые также выступают в качестве обрешётки под кровельный материал. Переднюю балку удобнее всего фиксировать при помощи стальных усиленных уголков или даже длинных болтов с гайками и шайбами, впрочем, это не имеет значения, главное, чтобы узлы хорошо стыковались, и там не было люфта.

Для перпендикулярной стыковки деревянных профилей (стропильных ног и несущей балки) очень удобно использовать специальный стальной крепёж, вроде того, что вы видите на верхней фотографии. Но если вдруг такого крепежа не оказалось, то его можно заменить усиленными уголками по двум сторонам стропильной ноги – это ваше частное владение и в таких ситуациях никто не вправе что-либо регламентировать.

Если для сборки каркаса вы использовали пиломатериалы (брус, доску), то вы как бы заранее обрекаете своё сооружение на недолговечность – древесина быстро перегниёт, а до этого она потеряет привлекательность (почернеет). Чтобы избавится от таких последствий, опоры, балки и обрешётку следует обработать антисептиком, а для сохранения привлекательности покрыть бесцветным или тонированным лаком для дерева. Часто брус сначала вскрывают морилкой, а сверху бесцветным лаком.

Если вы решили построить простой навес с металлическим каркасом, то он собирается так же, как и деревянный – без изгибов и декоративных накладок. Всё те же прямые линии, только для стыковки узлов используется электросварка, а иногда болты с гайками и шайбами. Но коли уж речь идёт о скорости, то, безусловно, лучше использовать сварку.

Монтаж кровельного покрытия

В качестве кровельного покрытия используют либо литой, либо сотовый поликарбонат. Лично я предпочитаю первый вариант, но моё мнение не может быть безапелляционным – некоторым больше по душе сотовые листы, тем более что прозрачность для крыши не нужна, иначе она не будет защищать от солнца. Во всяком случае, если это будут литые пластины, то лучше выбирать тонированные (жёлтые, зелёные, синие, розовые) – через них не так сильно пробиваются солнечные лучи.

[youtube]https://youtu. be/-RREyrlFGy8[/youtube]

Навес из поликарбоната за 84$

Листы поликарбоната к обрешётке крепятся при помощи саморезов с пресс-шайбой, которая полностью перекрывает отверстие, исключая какое-либо затекание. Стыкуется ПК при помощи специального разъёмного профиля, а по краям для сотового варианта надевают торцовый профиль, который лучше посадить на клей.

Профнастил, так же как и металлочерепица, укладывается внахлёст и фиксируется специальными саморезами с пресс-шайбой. В виду того, что у пресс-шайбы в данном случае есть резиновая прокладка, саморез можно вкручивать не только по гребню волны, как на шифере, но и между волнами – резиновая прокладка предотвращает затекание. Головки шурупов подбираются под цвет кровли.

Шифер укладывают внахлёст, начиная с нижнего ряда, его крепят к обрешётке шиферными гвоздями через гребень волны, но не забивают их до конца, оставляя 1-1,5 мм зазора для тепловой деформации. Загибать гвозди с внутренней стороны ската категорически запрещено – при тепловой деформации это вызовет растрескивание шифера. Если вы всё-таки хотите избавиться от острых торчащих концов, то просто срежьте их болгаркой.

Заключение

Мы сейчас разобрались, как сделать навес к дому своими руками, причём быстро и дешево. Самым дорогим вариантом из всех рассмотренных выше можно назвать кровлю их металлочерепицы и каркас из металлического профиля, а самым дешёвым – кровлю из шифера и каркас из пиломатериалов.

Прозрачный навес из поликарбоната своими руками — чертежи | С вашими руками

Содержание ✓

✓ Разница между типами поликарбоната
✓ Опора для поликарбонатных навесок
✓ DIY Polycarbonate Canopies — Варианты

hree Polycarbonate с вашими руками: видео

. и более популярны покрытия из легкого материала, поликарбоната, благодаря его легкости, гибкости, светопроницаемости и большой цветовой гамме. Легкие постройки из этого материала выглядят изящно, не перегружают ландшафт, удачно вписываются в окружающую природу, а также просты в монтаже.

Отличие видов поликарбоната

Этот современный полимерный материал выпускается двух видов: монолитный (листовой) и сотовый. Они существенно отличаются друг от друга, но, пожалуй, интереснее рассмотреть сотовый поликарбонат, позволяющий создавать современные светопрозрачные крыши, с которыми вряд ли сравнится материалы прошлых лет.

Свойства поликарбоната напрямую зависят от конструкции: сотовые панели пустотелые и имеют меньший удельный вес, чем монолитные.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Соответственно и стоимость листов разная: первые будут значительно дешевле. Сотовый поликарбонат представляет собой изделие из двух слоев, соединенных между собой лентами жесткости в виде сот. Толщина листов варьируется от 4 до 36 мм. Самый тонкий, 4 мм, используется для рекламных конструкций, теплиц, а поликарбонат толщиной 6-8-10 мм хорошо зарекомендовал себя на загородных участках в виде покрытия навесов.

Панели из сотового поликарбоната не бьются, в отличие от стекла, морозоустойчивы, выдерживают сильные морозы, значительный нагрев, снеговые и ветровые нагрузки. Воздушная прослойка является отличным теплоизолятором.

Из поликарбоната можно создавать разнообразные конструкции на даче (рис. 2, 3, 4), сложные и интересные по форме, легко возводимые в натуре. Это может быть навес для машины (рис. 6), беседка, теплица или любое дачное сооружение, включая вход в дом (рис. 5) и сооружение мансардного этажа.

Крыша светлого цвета как элемент интерьера придает помещению легкость и воздушность, но в связи с тем, что поликарбонат очень легкий материал, необходимо уделить особое внимание его закреплению на несущих конструкциях.

Смотрите также: Навес на баню из сотового поликарбоната своими руками

Опоры для навесов из поликарбоната

Особое внимание следует уделить выбору несущей конструкции для «легкой» кровли. Порыв ветра совсем, казалось бы, не ураганной силы создает перепад давления, который может сорвать крышу площадью десять, а то и двадцать квадратных метров. Легкие материалы обычно не обладают очень высокой прочностью.

Соответственно такие материалы требуют серьезного отношения к их креплению к опорам. Очень важно учитывать, на каком расстоянии устанавливаются несущие конструкции кровли, а также как крепится это покрытие. К сожалению, стандартные «прессшайбы» — это пластиковые накладки на обычные саморезы — не всегда

могут обеспечить надежность кровли. В наших климатических условиях необходимо обеспечить более надежное крепление покрытия. Например, это можно сделать с помощью алюминиевого профиля (рис. 1, 5). Не стоит также забывать и о стандартных для поликарбоната элементах, таких как профили старт-финиш, стыковка «Н» и угловые соединения. Эти элементы обеспечивают герметичность как самого материала, так и горизонтальной и наклонной кровли в целом.

Но также нужно помнить, что сотовый поликарбонат может иметь разные прочностные характеристики и разную толщину, как было сказано выше. Соответственно прочность и цена таких материалов сильно различаются. Если не использовать старт-финишный профиль или перфорированную ленту, поликарбонат может быть залит водой, и что еще хуже, эта жидкость может закипеть, что испортит красоту светопрозрачной кровли.

Кроме того, необходимо учитывать, что при монтаже поликарбонатных конструкций используется специальный герметик, обладающий повышенной адгезией к этому материалу и не наносящий ему вреда.

Отметим, что конструкции из сотового поликарбоната могут быть практически любой формы — куполообразной, плоской — и практически любой, ведь этот материал легко поддается механической обработке и гнётся, что позволяет конструировать из него оригинальные конструкции. Таким образом, форма и тип возводимого здания зависит только от фантазии и умения разместить его на участке, получив практически полную свободу для творчества.

Какой цвет выбрать?

Не менее важен выбор цвета материала, который связан со степенью света и тепла, передаваемых в помещение, покрытое этим материалом.

Наиболее популярны и востребованы прозрачные и дымчатые цвета. Цветной материал имеет светопропускную способность в пределах 30-60%. Более темные цвета полимера пропускают меньше света, чем светлые. Это дает возможность регулировать уровень освещенности в помещении, создавая комфортные условия для отдыха.

Если конструкция представляет собой небольшой козырек с малым радиусом изгиба, то исключается сильное давление осадков на поверхность козырька. Поэтому достаточно использовать лист поликарбоната толщиной 4-6 мм. Такой стройматериал лучше использовать для защитных козырьков над крыльцом, над калиткой ворот, используя каркас из металлических ферм (рис. 5).

Листы поликарбоната толщиной 6-8 мм выдерживают снежный покров до 10-12 см, но снег следует соскребать с крыши по мере необходимости. Поликарбонат такой толщины применяют для теплиц, арочных переходов и навесов (рис. 7, 8). Для страны с суровым климатом предпочтительнее использование более прочного материала: тонкий лист поликарбоната под воздействием низких температур, порывов ветра и давления, скопившихся на поверхности атмосферных осадков может деформироваться (прогнуться). ) вплоть до образования трещин, что можно наблюдать в течение нескольких последних лет на примере теплиц на дачных участках. В покрытии теплиц используется 4-миллиметровый поликарбонат, снег зимой не убирается.

Поликарбонат толщиной более 10 мм обладает высокими прочностными и противоударными свойствами. Например, поликарбонатные листы толщиной 16 мм уже можно использовать в промышленных зданиях — для изготовления облегченных крыш больших площадей, подверженных большим нагрузкам. Зимой крыши из такого материала также необходимо периодически чистить, чтобы снежный покров не превышал 50 см.

Для каждой металлоконструкции листы подбираются с учетом доступной площади конструкции и возможных нагрузок. Шаг продольных несущих опор рамы должен быть не более 700 мм. Что касается шага между поперечными элементами, то его необходимо рассчитывать в зависимости от угла наклона конструкции и толщины выбранного материала. При толщине поликарбоната 8-16 мм шаг должен быть не более 1 м, если толщина менее 8 мм, то шаг менее 70 см.

И последний момент, который важно знать: при креплении листов сотового поликарбоната отверстие под крепежный шуруп должно быть на несколько миллиметров (2-4 мм) больше диаметра самореза. При этом предусмотрена возможность управления термическим изменением материала. Отверстие должно быть от края панели на расстоянии не менее 40 мм (рисунок 5).

Смотрите также: Прозрачный навес над террасой на даче своими руками

Навесы из поликарбоната своими руками – варианты, конструкции и чертежи

Навес из поликарбоната своими руками: видео

Навес из поликарбоната своими руками

Смотрите это видео на YouTube

3 © VStrashnov 90: архитектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Как построить навес для машины своими руками из поликарбоната, дерева и профнастила: фото примеры навесов

В дизайне загородного участка неотъемлемым элементом двора является гараж для автомобиля. Он защитит автомобиль от непогоды и от рук преступников. Проблема гаража в том, что заезд занимает время, а если машину нужно поставить на пол часа (например, чтобы поехать домой на обед), то это сооружение будет очень неудобным. Поэтому рекомендуется построить навес, который не только сэкономит ваше время на парковке автомобиля, но и позволит оставить машину друзьям, когда они будут вашими гостями. Рассмотрим, как построить навес для машины своими руками, а также какой кровельный материал лучше использовать.

Особенности конструкции навеса под автомобиль

Существует два основных типа конструкции навеса под автомобиль: стационарный и пристройка к дому.

Пристройка навеса под машину к стене дома занимает меньше времени и при правильном строительном материале гармонично дополняет дизайн всего садового участка. Чтобы закрепить навес, нужно одну часть прикрепить к стене, а вторую установить на опорные столбы (не менее 2-х). Для того чтобы конструкция была устойчивой, столбы бетонируют или устанавливают на созданную ранее бетонную подушку. Материалом для каркаса и опорных столбов послужит металлический профиль или деревянный брус. Если общий декор сада требует определенного материала, опору также можно сделать из бетона, камня или кирпича, подходящего почти для всех садовых стилей.

Расширение навеса под автомобиль к стене

Для того, что бы сделать стационарный навес под автомобиль, вся конструкция должна быть установлена на опорные стойки, их должно быть не менее 4. Рекомендуется устанавливать опору с шагом 1-1,5 м в зависимости от веса кровельного материала и общей конструкции.

Стационарный навес под автомобиль

На форму будущей конструкции влияет материал каркаса: он может быть деревянным или металлическим, в зависимости от этого вида крыша может быть прямой, волнистой, сферической или в виде арка

Размеры навеса под машину могут быть разными: на одну машину, на 2 или малый парк.

Размер навеса

Размер навеса зависит от размера и количества автомобилей, которые в нем будут находиться. Например, если навес рассчитан на один автомобиль длиной 4 м, то длина навеса должна быть не менее 5 м, а ширина 2,5 м. Если вы владелец джипа или минивэна, размеры навеса должны быть: ширина – 3,5 м, длина – 6,5 м.

Чтобы правильно рассчитать высоту навеса, необходимо учитывать высоту машины с размещенным на ней грузом на багажнике (на тот случай, если во время сильного дождя вам нужно будет что-то перевезти). Надо отметить, слишком высокий навес это тоже плохо, т.к. есть вероятность косого дождя под навесом, и способность ветра раскачивать крышу. Максимальная рекомендуемая высота навеса 2,5 метра.

Как построить навес – пошаговая инструкция

Для того, что бы построить навес своими руками, нужно лишь иметь минимальные навыки обращения с молотком и пилой. Тип кровельного материала, конструкция навеса не влияет, поэтому в большинстве случаев инструкция по созданию навеса своими руками имеет следующую последовательность:

Шаг 1 – Закладка фундамента

Фундамент под навес под машину

Есть несколько вариантов фундамента под навес. Проще всего купить готовые фундаментные блоки и с помощью кронштейнов и уголков прикрепить их к опорным столбам.

Прочее Фундамент тоже довольно простой: выкапывается яма (глубиной около 1 м), в которую вставляется вставная опора, и бетонируется раствором. В этом случае можно также облицевать брусчаткой площадь под навесом.

Если вы вдруг решили залить бетонную площадку, то заодно и залейте трибуны.

Шаг 2 – Сборка каркаса

Каркас деревянного навеса

Если в качестве фундамента вы выбрали готовые фундаментные блоки, каркас разрешается монтировать сразу после фиксации опорных стоек.

В том случае, если вы предпочитаете бетонную подушку, необходимо подождать, пока раствор полностью затвердеет (около 1 недели). Не забывайте, в жаркую погоду незастывший участок нужно полить жидкостью, что бы не было трещин в фундаменте.

Сборка рекомендуется из металлических профилей или деревянных балок. Материал для каркаса рекомендуется выбирать с меньшей площадью поперечного сечения, чем опорные столбы, т. к. нагрузка на раму меньше.

Сначала вам нужно соединиться и встать на них, чтобы закрепить поперечную балку. После этого нужно собрать стропила и залить обрешетку.

Этап 3 – Монтаж навеса крыши

Ну и в завершение приступаем к монтажу кровельного материала навеса. Существует несколько популярных вариантов крыши, которые мы сейчас рассмотрим.

Навес поликарбонат

Кровельный материал может быть как сотовым, так и сплошным, основное отличие состоит в следующем:

За счет того, что в сотовом поликарбонате имеется внутреннее установить. Преимущество монолитного поликарбоната в том, что он выдерживает больший вес снежных масс.
можно устанавливать на тонкую опорную раму. Недостаток монолитного кровельного материала – необходимость в прочном каркасе, монтировать который будет сложнее.
Стоимость поликарбоната меньше, но и срок эксплуатации меньше.

После того, как вы выбрали тип поликарбоната, приступайте к его установке. Для начала измерьте размеры рамы, а затем ножовкой или электроинструментом отрежьте необходимый размер листа поликарбоната.

Следует обратить внимание на то, чтобы при монтаже поликарбоната следить за тем, что бы каналы листа были перпендикулярны земле (в этом случае влага, проникая внутрь листа, будет сама выходить наружу). В противном случае через определенный промежуток времени внутри листа будут образовываться пузырьки влаги, которые быстро взаимодействуют с пылью и придают неэстетический вид. Чтобы очистить пустоту, потребуется много времени.

Обратите внимание на то, монолитный поликарбонат с проблемой не связан.

Вернуться к монтажу на крыше. После того, как вы нарежете поликарбонатные листы, приступайте к сверлению отверстий под крепеж. Эту процедуру необходимо проделать до установки листов, что бы не повредить их. Важный момент – диаметр отверстия должен быть немного больше, чем диаметр шурупов. Этот строительный прием используется из-за того, что в жару или холод поликарбонат расширяется и сжимается, поэтому если сделать отверстие под диаметр шурупа , при сжатии пластика может треснуть крепление. Большие дыры тоже вредны, т.к. на них может попасть влага и грязь, во избежание этого при монтаже используйте резиновую прокладку (между рубероидом и шурупами) или герметик.

Для того, чтобы закрыть поликарбонат снизу используется перфорированная лента, для верхней – цельнотянутая лента.

Деревянный навес

Конечно, полностью деревянный навес — это абсурд, т.к. Доска пропускает влагу. Под пологом деревьев я предполагаю, какие элементы каркаса, несущие колонны и прогоны. Кровельным материалом послужит тот же поликарбонат или шифер.

Если требуется сделать навес из цельного дерева, то крышу приходится делать из плотно уложенных друг к другу досок, которые дополнительно обрабатываются водостойким составом.

Навес из профнастила

Навес из профнастила хороший вариант. При монтаже листов учитывайте следующие нюансы:

Укладка листов производится внахлест
Для крепления листов нужно выбирать оцинкованные саморезы. Во избежание царапин при завинчивании шурупов используйте резиновые шайбы, прокладки.
Фиксация листа осуществляется по углам, только после этого по всей поверхности

Проекты навесов

: Проект №1

: Проект №2

: Проект №3

: Проект №4

: Проект №5

Фото примеры козырьков под машину своими руками

Для того, чтобы помочь вам выбрать оригинальный дизайн навеса под машину, предлагаем ознакомиться с существующими оригинальными идеями:

: Фото навеса

: Навес под машину на даче

Вот и все, о чем я хотел бы вам рассказать, как построить навес для машины своими руками. Также рекомендуем прочитать статью: как сделать предохранение: для автомобиля.

Фото современных пристроенных строений

Строительство жилого дома на участке не является завершением всех работ, со временем вокруг основного строения появляются хозяйственные постройки, в большинстве случаев они возводятся своими руками. Одинарный навес из поликарбоната одновременно является простой и многофункциональной конструкцией, которую можно использовать как беседку, крытую автостоянку, место для хранения дров и для разных хозяйственных нужд.

Поликарбонатное покрытие позволяет получить конструкцию с современным внешним видом при незначительных финансовых затратах.

Особенности поликарбоната

Поликарбонат относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеет ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым. Навес из поликарбоната – отличное решение для пристройки к дому или отдельно стоящего.

Популярность материала обеспечивается следующими преимуществами:

Легкий вес . Лист поликарбоната весит в 7-8 раз меньше, чем лист стекла того же размера. Это позволяет использовать его при возведении сооружений, для которых не требуется прочный фундамент.
Хорошая гибкость . Изгиб материала возможен без предварительной обработки и без применения специальных приспособлений, что позволяет создавать различные арочные конструкции, в том числе круглый навес из поликарбоната.
Возможность пропускать свет . Через поликарбонат проходит около 90% естественного света, при этом материал создает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и уютно.
Высокие прочностные характеристики . Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превосходя аналогичные свойства стекла. Ячеистая структура поликарбонатного покрытия позволяет выдерживать значительные снежные шапки или удары градом.

Кроме того, поликарбонат характеризуется прекрасными шумоизоляционными свойствами и длительным сроком службы, около четверти века.

Устройство одноместного навеса своими руками

Одноместный навес имеет достаточно простую конструкцию, что позволяет выполнять монтажные работы своими руками. Основными элементами конструкции такого типа являются: Опорные столбы, стропильные фермы, обрешётка и непосредственно поликарбонат. Строительные магазины предлагают готовые наборы для сборки, но можно и самостоятельно сделать чертеж.

Однако при составлении одностороннего навеса из поликарбоната очень важно учитывать следующее:

Угол наклона конька . Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен быть 35-45 градусов. В этом случае риск разрушения кровли от снежной массы становится минимальным. В регионах, где преобладают шквальные ветры, лучше строить навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
Материал для изготовления ящиков . Элементы стропильной системы навеса могут быть выполнены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес будет более легким и прочным.
Тип поликарбоната . Поликарбонат может иметь разные цвета и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются поликарбонатные листы зеленого или синего цветов, холодные оттенки дают возможность ощутить прохладу и свежесть.
Устройство Южное . Единая конструкция может быть пристроена к дому, а может быть и отдельной. При этом в первом случае есть возможность сэкономить часть средств за счет отсутствия опорных стеллажей. Кроме того, расширение получается от ветра от ветра с одной стороны.

Сплавные карповые фермы с одним скатом выполняются в виде треугольника, основание которого соответствует ширине навеса, а гипотенуза — длине ската. Предотвратить повреждение и прогиб поликарбоната помогает светильник, уложенный с шагом не более 50 см. Таким же образом можно соорудить навес для дров, который не будет казаться лишним возле дома.

Пошаговый монтаж

Решить вопрос как покрыть поликарбонат своими руками можно за один день, причем сделать это может один человек или с помощником. Сборка конструкции выполняется с использованием стандартного набора инструментов: шуруповерта, сварочного аппарата, болгарки или ножовки по металлу.

Непосредственный монтаж навеса из поликарбоната выполняется по следующей схеме:

Подготовить площадку к строительству, для этого убрать мусор и крупную растительность, выровнять поверхность песком, грунтом или гравием.
Сделайте разметку будущей конструкции, отметив места расположения опор.
Далее делаем отверстия под столбы, если навес будет иметь незначительные размеры, то столбов должно быть не менее четырех. Для большого дизайна потребуется больше столбцов.
Смесь песка и гравия засыпают на дно подготовленных котлованов, ставят опоры и заливают бетоном. Для обеспечения нужного наклона прицела опоры одной стороны должны быть ниже.
Верхушки столбов соединяются обвязкой из профильной трубы. Элементы обвязки фиксируются сваркой или специальными скобами.
Строповые фермы собирают на Земле, а затем поднимают их наверх и приваривают к элементам обвязки.
У рафалинов починить ящик.
режется на части определенного размера, отверстия для крепления элементов сверлятся дрелью, затем крепятся к каркасу с помощью термошаба.
В местах стыков установить специальный профиль.

После сварки швов на каркасе образца одинарного карбоната поликарбоната его зачищают и покрывают слоем грунтовки. Металлические элементы красят специальными составами. Края поликарбоната больны армированным скотчем.

В чем секрет популярности навесов из поликарбоната? Почему этот материал выбирают чаще других? Неужели все это возможно в малой стоимости, или есть еще какие-то особенности, о которых стоит знать? Как не ошибиться, выбирая навес к дому впервые? Как может выглядеть этот дизайн и зачем он вообще нужен? Мы подготовили всю необходимую информацию о козырьках и козырьках из поликарбоната, а также выбрали 50 лучших фотопримеров!

Заказать навес?

В ценах есть акционные навесы — навес для станка под ключ 3,6 х 6,3 = 63.000 руб.!!!
Навес на 2 станка под ключ 5,7 х 6,3 = 128.000 руб.!!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Также в заводских условиях производится покраска. Высокотемпературная сушка окрашенного слоя обеспечивает высокую прочность и качество наружного защитного покрытия.

Прочность наших конструкций обеспечивается правильным расчетом нагрузки (все расчеты соответствуют действующему стандарту).

Сроки изготовления и поставки заказанных конструкций укладываются в 2 недели. Монтаж конструкции занимает один-два дня.

Наузов номер	Размер навеса на крышу, ш*д	размер по крайним стойкам, ш*г	3D эскиз с размерами	Квадрат в кружке	спорт цена с установкой и доставкой (под ключ)
Ширина навесов 3,4 м.
3	3,4*5,3	3,0*5,0		18	61 490
4	3,4*6,3	3,0*6,0		21,6	69 190
5	3,4*7,4	3,0*7,1		25,2	77 990
6	3,4*8,5	3,0*8,2		28,8	82 390
7	3,4*9,5	3,0*9,0		32,5	92 290
ширина навесов 4,4м.
16	4,4*3,2	4,0*2,9		14	46 090
17	4,4*4,2	4,0*3,9		18,5	60 390
18	4,4*5,3	4,0*5,0		23,2	71 390
19	4,4*6,3	4,0*6,0		27,7	80 190
20	4,4*7,4	4,0*7,1		32,4	92 290
21	4,4*8,5	4,0*8,2		37	104 390
22	4,4*9,5	4,0*9,0		41,7	115 390
23	4,4*10,6	4,0*10,0		46,3	120 890

Почему люди выбирают поликарбонат

Разберемся, что это за материал. Поликарбонат представляет собой твердый полимерный пластик. Он широко используется не только в строительстве, но и для производства объективов, компакт-дисков, компьютерных комплектующих.

Может быть:

Сотовый поликарбонат представляет собой несколько тонких пластин, соединенных между собой перемычками. В поперечном сечении лист разделен ячейками, а находящийся в них воздух обеспечивает хорошие теплоизоляционные свойства материала.

Поликарбонат монолитный представляет собой сплошной лист полимера без пустот и ячеек. Это универсальный строительный материал, который обладает прекрасным световым просветом, и может заменить обычное стекло.

Среди преимуществ материала стоит выделить:

Доступная цена. Поликарбонат дешевле металла, стекла и дерева.
Легкий вес, обеспечивающий простоту установки. Сотовый поликарбонат в 16 раз легче стекла.
Пожарная безопасность. Не воспламеняется и не способствует распространению огня.
Стойкость к перепадам температуры. Поликарбонат отлично переносит эксплуатацию в диапазоне температур от -40 до +120 градусов Цельсия.
Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам не один десяток лет.
Гибкость и пластичность. Можно создавать конструкции различных дизайнерских форм.
Разнообразие цветов. Поликарбонат выпускается всех возможных цветов, что позволяет подобрать материал, идеально вписывающийся в стиль здания.
Простота ухода. Чтобы очистить покрытие навеса от загрязнений, вам не потребуются дорогие моющие средства. Отлично моется обычным мыльным раствором.

Неудивительно, что при таком количестве полезных свойств поликарбонат так популярен в качестве материала для строительства навесов. Давайте разберемся с тем, каким может быть навес к дому?

Козырек над входом

Козырек над входом является защитой крыльца от дождя, снега и других неблагоприятных факторов. Его можно прикрепить к зданию на подвес или установить на дополнительные опоры. Каркас рамы – дерево, сталь или алюминий.

Очень красиво и интересно смотрится поликарбонат на кованом каркасе. Цветочные мотивы, сложные геометрические формы кованых элементов придают внешнему виду козырька роскоши и шика. Такие конструкции хорошо вписываются в стиль старинных построек и классических частных домов.

Навес над входом из поликарбоната не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некоторых случаях — ярким акцентом, способным полностью изменить визуальное восприятие внешнего вида помещения. дом. Благодаря разнообразию цветов, материал можно идеально подобрать под цвет здания.

Навес для автомобиля

Преимущества строительства навеса к дому для автомобиля очевидны:

При проектировании такой конструкции учитываются габариты вашего автомобиля, и такая часть выбирается здание, к которому удобно подъехать.

Уютная терраса

Распространенным вариантом установки навеса из поликарбоната к дому является создание террасы для летнего отдыха. Его можно разместить непосредственно перед главным входом или с боковой частью здания. Установлены столы и стулья, высокая пожаробезопасность материала позволяет поставить на такой террасе мангал.

А это еще один пример того, как разнообразие цветов позволяет сделать идеальный дизайн на свой вкус. Под полностью прозрачной крышей очень приятно во время теплого летнего дождя. Говорят, что за каплями текущей воды можно наблюдать бесконечно. Тонированное покрытие защитит от ярких солнечных лучей и ультрафиолета. Интересный световой эффект создают яркие листы цветного поликарбоната.

Дерево — экологически чистый природный материал с приятным запахом

Где заказать балдахин?

Есть люди, которые ни в чем не доверяют мастерам, считая, что это проще сделать и дешевле. Но этот вариант хорош только для тех, кто профессионально занимается строительством, четко знает всю технологию процесса, к тому же может купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Каковы остальные риски:

Именно поэтому стоит доверять профессионалам! Компания навес мастер занимается навесами, козырьками, беседками и теплицами уже 12 лет. В нашем арсенале — сотни успешно реализованных проектов, качество которых подтверждено сроком эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему с максимальной ответственностью, изготовят вам балдахин по индивидуальному заказу всего за 2-4 недели. Вас приятно удивит и ежедневная помощь компетентных специалистов, которые ответят на все ваши вопросы.

Не тратьте время и силы понапрасну. Заказав товар сегодня, вы сможете насладиться отличным отдыхом уже в ближайшем будущем.

Сообщение
Отправлено.

Навес из поликарбоната — отличное решение для частного дома. Он обеспечивает комфорт в любую погоду, даже за пределами коттеджа. Более того, пристройка хорошо показывает себя в ряде бытовых ситуаций, знакомых каждому владельцу дачи.

Например, если у вас на даче есть навес из поликарбоната, то даже в проливной дождь вам будет тепло и уютно во время поиска ключей. К тому же такой элемент экстерьера частного дома позволяет сделать дизайн более запоминающимся.

Типы навесов

Инженерная наука и архитектура постоянно развиваются. Теперь построить самую прочную конструкцию можно за несколько часов. Несмотря на это, общие принципы построения практически не изменились.

На данный момент можно выделить пять видов навесов, которые наиболее часто используются в частных домах:

При создании навеса из поликарбоната в частном доме необходимо определиться с приоритетами. Если вы желаете получить экзотический внешний вид, который сразу же будет бросаться в глаза, то последние два варианта отлично подойдут.

Совет! Если у вас на первом месте стоит функциональность и скорость, первый и второй варианты подойдут лучше всего.

Какие пушки из поликарбоната можно сделать в частном доме

Частные дома дают много простора для фантазии. Более того, поликарбонат – это гибкий материал, позволяющий создать практически любой дизайн. В связи с этим существует пять вариантов его применения:

Именно эти четыре облачения наиболее востребованы, если речь идет о пристройке к частному дому.

Особенности современных навесов

Что такое навес

Существует множество конструкций навесов из поликарбоната для частного дома, каждая из которых имеет определенные преимущества и недостатки. Выбор в первую очередь зависит от специфики строения и предпочтений хозяина. Но несмотря на это, основу конструкции всегда составляют такие элементы:

Опоры. Именно на них крепится крыша. Высота устанавливается в зависимости от необходимости. Материалом служит древесина, стальные трубы или брика.
Каркас изготавливается из дерева или металла, в качестве последнего используется сталь или алюминий. Он может быть сборным, сварным или кованым.
Крыша является основным элементом здания. Именно он защищает внутреннее пространство от самых разных климатических воздействий. Покрытие может быть как прозрачным, так и матовым. Материал материала чаще всего поликарбонат, но возможны и исключения. Например, допускается использование пластика или резиноида.

Вот основные элементы частного дома, которые можно сделать своими руками. Они не представляют большой сложности. К тому же их стоимость находится на приемлемом уровне. Главное все просчитать и сделать хороший проект.

Какие функции выполняет навес

Стартовые подставки с декоративной функцией. Навес из поликарбоната служит отличным дополнением частного дома. При должной фантазии он может стать великолепной дизайнерской находкой, которая придаст сооружению интересный и необычный вид.

Пространство под навесом из поликарбоната для частного дома можно оформить в зависимости от ваших предпочтений и помещения. В качестве примера можно рассмотреть летний гараж.

Чтобы не строить полноценную пристройку или не освобождать место внутри дома, люди выбирают навес из поликарбоната в частном доме, как временную стоянку для автомобиля. Более того, если закрыть одну стену, можно сделать подставку с инструментами.

В целом, проведя анализ всего вышеперечисленного, можно сделать вывод, что навес из поликарбоната для частного дома выполняет следующие функции:

эстетическая
защитная
восстановительная.

Большой навес из поликарбоната позволяет легко отдохнуть на свежем воздухе, пообедать или пообедать в кругу семьи

Изготовим навес из поликарбоната для частного дома

Материал на выбор

Поликарбонат разный. Выбор напрямую зависит от конструкции, которую вы хотите возвести в частном доме. Чаще всего в деревенском строительстве используют ячеистую разновидность.

Поликарбонат сотовый для частного дома состоит из нескольких слоев пластика, что обеспечивает его устойчивость. Панели соединяются вертикальными ребрами. Этот материал имеет привлекательный внешний вид. Кроме того, он легко монтируется.

Внимание! Особая структура поликарбоната отлично защищает от вредных ультрафиолетовых лучей. Поэтому его крайне часто используют в частном строительстве.

Существует ряд параметров, которые помогут выбрать поликарбонат, идеально подходящий для частного строительства:

радиус изгиба
шаг корня.

если толщина панели более 4 мм, то это идеальный вариант для теплицы;
6-8 мм — предназначены для навесов;
10 мм – используются для устройства вертикальных ограждений, обладают высокой шумоизоляцией;
16 — обладают большой прочностью, необходимой для кровель большой площади.

Широкая цветовая палитра позволяет выбрать поликарбонат, идеально подходящий для создания навеса перед частным домом. Его также можно использовать для создания множества других зданий.

Создание навеса для частного дома

Все начинается с проектирования. После того, как вы определитесь с местом установки, можно приступать к разработке проекта. В нем вы должны составить чертеж, прописать необходимые материалы и смету подметать.

После проектирования начинается создание фундамента под навес для частного дома, операция состоит из таких этапов:

Заколоть площадку колышками.
Проведите выравнивание.
По всему периметру фундамент частного дома в метр с шагом в метр, копает. В них будут установлены опорные стойки.
Установите опоры и забетонируйте их. Выйти на несколько дней.
Удалить грунт внутри участка на 15 см.
Каждое дно с подушкой из песка и утопить его.
Устройство дренажной системы.
Сделать опалубку для фундамента частного дома,
Залить бетонный раствор и положить сетку, затем нанести еще один слой.
Опалубка снимается за три дня. Достаточную прочность конструкция наберет через 3 недели.
Укладка плитки.

После того, как заложен фундамент для частного дома, можно приступать к возведению каркаса. Опорные стойки крепятся к закладным частям. Верхняя обвязка выполняется с помощью электросварки.

Поперечные элементы каркаса частного дома крепятся к балкам вертикальными стойками. Но сделать это можно только после того, как электросваркой будет сделана верхняя обвязка.

Только теперь можно приступать к укладке поликарбоната для навеса в частном доме. Если вы укладываете листы толщиной до 8 мм, строительный нож легко справится с их нарезкой. Для более толстых плит понадобится циркулярная пила.

Внимание! Защитная пленка снимается только после установки.

Листы поликарбоната крепятся саморезами. Он обеспечит прочность навеса для частного дома. Расстояние между саморисунком должно быть 30 см. Очень важно не перетащить термошабу. В противном случае поликарбонат треснет.

РЕЗУЛЬТАТЫ

Существует множество разновидностей навесов из поликарбоната, которые используются в пристройках для частного дома. Тем более, что видов крепления довольно много. При этом у каждого вида есть свое предназначение.

Навесы из поликарбоната — уличные конструкции, универсальные для хозяйственных целей. Материал легкий, эластичный, полупрозрачный, в большой цветовой гамме, удобного формата, представлен разной толщины, что позволяет создавать описательные навесы простой и сложной криволинейной формы. Здания смотрятся легко, нарядно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната — Общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря простоте монтажа, практичности материала, эстетичности материала здания. Имеются:

независимые, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, козпостройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, козырьки над крыльцом и воротами;
мобильный — легко перемещается по участку, обычно по мангалам и небольшим беседкам.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных приемов

Это сооружения простой прямоугольной или сложной, криволинейной формы, иногда двухэтажные, например гараж или летняя кухня. Открытого и закрытого типа, для этого боковые стены делают стеклянными, изолируют филенками, красивой сеткой, вагонкой, блок-ключом или закрывают плотными портьерами.

Внутренний навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы — самый универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо сохраняют тепло.

Поликарбонат Поликарбонат Сдан в дом, Криволиная Крыша Фото

Навесы являются опорой вертикальных стоек и крыши. Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж навеса для машины из поликарбоната

Навесы деревянные с поликарбонатной крышей

Изготовление навесов и козырьков из поликарбоната на деревянной основе — самый бюджетный и простой способ самостоятельно изготовить малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Для постройки деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев изготавливаются из того же материала. Для стропильной системы козпостроек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жуки могут нанести существенный вред элементам-носителям. Деревянные козырьки и козырьки из поликарбоната необходимо обработать огнезащитными составами, антисептиком, сплошным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото Дом с ломаной крышей

Металлические навесы

Перед изготовлением поликарбонатного навеса на металлическом каркасе следует выбрать тип конструкции:

Сварные из профильной или круглой трубы. Наиболее популярны навесы из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Forged — красиво, элегантно, но довольно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый консольный козырек

Для навесов из поликарбоната до 5 м используется профиль с толщиной стенки 2 мм, сечением 40*20 мм , для построек более 5,5 м потребуется 3*40*40 или 2*30*60 мм.

Пример, как сделать навес для машины из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг — коррозия. Детали жесткой щеткой необходимо очистить от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрывается грунтом, краской, лучше молотковой краской, она хорошо справляется с химическими биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Изделия из металла нагреваются от жары, солнечные лучи быстро охлаждаются на морозе, поэтому для комфорта в беседках, на веранде, террасе Для парапета лучше предусмотреть деревянные перила.

Кирпич, камень и бетон

Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Нетребовательна при эксплуатации, огнестойка, хорошо переносит вредные атмосферные воздействия, физико-механические воздействия, правда предполагает значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие конструкции являются стационарными, их демонтаж невозможен.

Кровля

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети фото и проектов достаточно много, бывают одинарные и двойные, арочные, каскадные, реже встречаются конусные, купольные , волнообразный.

Типовые варианты навесов из поликарбоната

Изготовление основания трудностей не представляет, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полуворотная, диагональная.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Каскадный поликарбонат Поликарбонат

Самый простой вариант — одиночный навес из поликарбоната, оптимальный угол наклона крыши 22-30 o. Стропила выполняются из дерева либо эта ферма представляет собой горизонтальную, ускоренную или треугольную раму с несущими раскрытиями, стойками под углом внутрь основной конструкции.

Схема одинарной конструкции

Для создания проекта необходимо:

Схема навеса с типом крыши, от нее зависит тип нижнего и верхнего поясов.
должны включать размеры конструкции, так как нагрузка изменяется непосредственно от размеров. Важно определить вершину, а также нижнюю точку конька, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не задел пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Двойной навес из поликарбоната — Проект с коваными элементами

Фермы рассчитываются по Правилам СНиП п.2.01.07-85, сложен для самостоятельных расчетов, требуется инженерное образование, также специальное программное обеспечение. Во избежание ошибок рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормативах в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные навесы из поликарбоната, на фото Эскизы малогабаритных построек

Полезно знать: Чем больше расстояние от низа до верхней точки крыши, тем выше несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 o в строении шириной 6-12 м высота и длина треугольной фермы должны иметь пропорцию 1:5;
Если скат в 15-22 o, размеры в пропорции 1:5, но дисколи должны быть малоемкими, обязательно четное количество ремней, оптимальное — 8.
Меньший уклон целесообразен для больших производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет карпа поликарбоната из профильной трубы

Берем навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартный размер поликарбоната ширина и длина:

литой 2050*2, 3, 6,12 м;
ячейка 2100*3,6,12 м.

Для частных строений толщина листа 5-12 мм.

Стол производительный из поликарбоната

Фермы должны располагаться под каждым краем и серединой листов, таким образом, расстояние между ними будет 1 м.

Для стоек взять трубу ∅80-100 мм, шаг 2,0 м по длинной стороне навеса. Для крыши:

основные элементы — профильная труба 30*30 мм, длина нижнего — 3,1 м, помните теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, рассчитайте длину верхней, в нашем случае — 3,9 м;
накладных откосов — профильная труба 20*20 мм, расположение — под углом 25 o.

Перпендикулярные перемычки будут установлены через каждые 0,5 м друг от друга.

Типовая схема небольшой фермы

Пошаговая инструкция, как построить навес к дому из поликарбоната

Для сварки металлических навесов для дачи из поликарбоната необходимо выполнить ряд условий:

Детали, а также несущие элементы должны не быть с трещинами.
Шероховатость торца опорной кромки определяется по 2789-73 ГОСТ — РА £ 12,5 мкм.
Недопустимо использование для нижнего пояса фермы стали с внутренними связками и шлаковыми грубыми включениями.
Соединение ГОСТ 14771-76 лучше сваривать механическим способом, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-Ан-8.
Для крепления стропил используются болты класса 5.8 для крепления устанавливаемых накатных колонн. 7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размещаем место под столбы, копаем яму, глубиной 700 мм, делаем подушку 100 мм песчаник, 100 мм щебень, трамбам. На дно залить в него 100-200 мм бетона установить столб, вставить с усилием, круговыми движениями так, чтобы он ушел вглубь. Заливаем бетоном до ямы, вертикали проверяем по отвесу, при необходимости подправляем, также укрепляем опорные коньки.

Важно: Профессионалы рекомендуют ставить опоры Всегда вдоль дома, но если такой возможности нет, то на анкер следует посадить брус 60, 80*80 мм на анкер, вскрыть фермы, соединив сваркой, это позволит разобрать груз по всей поверхности.

Способ крепления вертикальных опор

Когда раствор полностью отстоялся, столбы связывают по перчаткам, проверяют геометрию, диагонали должны быть равны.

Фермы лучше готовить на Земле, по выбранной схеме самые распространенные представлены на фото выше. Готовые детали приподнимаются, равномерно распределяются по обвязке, в нашем случае через каждый метр. Узлы крепления продольных досок и стропил выполняются с помощью стальных плит, а также сварки или болтового соединения.

Следующим шагом будет светильник (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к нему и будут крепиться листы. Готовые металлоконструкции очищают, затем окрашивают.

Раманс укрепит каркас, это позволит вам закрепить поликарбонат надежнее

Посмотрите видео советы, как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками собственные руки.

Как работать с поликарбонатом

Резать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делаем отверстия сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей установите планки и самоклеющуюся ленту для герметизации, на нижние – закрывать невозможно.

Всего 2 способа:

Термос — отверстия делаются на 2 мм больше ножки застежки, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, которая уплотняет компаунд, что предотвращает попадание осадков и пыли.
