Унитаз с инсталляцией фото в интерьере: фото в интерьере, советы по подбору подвесного унитаза, дизайну туалета с инсталляцией

Содержание

фото в интерьере, советы по подбору подвесного унитаза, дизайну туалета с инсталляцией

Особенности конструкции

Если возникла мысль установить туалет с инсталляцией, фото в интерьере может вызвать недоумение — как такая хлипкая на вид конструкция выдерживает человека? На чем она «стоит»?

Ни на чем. Весь секрет надежности в особенностях монтажа. Привычной крепежной ножки туалета нет, но есть устойчивая массивная рама, которая чаще всего выполняется из стали или другого высокопрочного материала. Она крепится к стене или к полу (дополнительно), создавая иллюзию «подвешенности» чаши — ведь рама прячется за «фальшивой» стеной.

Дизайн: Юлия Атаманенко

Бачок и вся сливная конструкция скрывается там же — для этого в стене необходимо углубление не менее 20-ти сантиметров, чтобы все нужные коммуникации поместились.

Доступ к бачку (а это может понадобиться, например, для ремонта или технической профилактики) осуществляется черед кнопку слива, которую ставят на стене над унитазом. Обязательно наличие отверстия кнопки, таким образом можно перекрыть воду или провести мелкий ремонт крепежных элементов и доступных коммуникаций.

Дизайн: Надя Зотова

Преимущества и недостатки подвесных унитазов

По традиции, сначала о достоинствах:

  • Эстетика. Если речь идет о дизайне, эстетику стоит поставить на первое место. Все «лишние» для красивого интерьера элементы скрываются за стеной, на виду остается только чаша унитаза. Визуальный эффект «парения» над полом создает ощущение легкости. Такое решение может значительно преобразить дизайн санузла.

  • Удобство уборки. Однозначно плюс. Под унитазом открытое пространство, доступное для мытья не только полов, но и стен — это удобно и гигиенично.

  • Укладка плитки на полу становится простейшим делом — не нужно вырезать ее под ножку унитаза, достаточно просто положить плитку на пол.

Дизайн: Ruetemple

  • Экономия пространства. Туалет с инсталляцией, фото которых есть в этой статье, подходит для маленьких помещений, где важен каждый квадратный сантиметр. В отдельных случаях это вообще единственное решение, которое можно принять.

  • Бесшумная работа — так как бачок «прячется» в стене, слив доставляет меньше шума и неудобств, а если «снабдить» стену еще и шумоизоляционным материалом — не будет слышно совсем ничего.

Дизайн: Елена Семенова

Теперь о минусах:

  • Монтаж требует профессионального участия. Нужны точные расчеты и время для того, чтобы конструкция получилась не только красивой, но и выполняла свои прямые функции. Если ремонт проходит в санузле, где уже стоял стандартный унитаз с ножкой, придется переделывать канализационную разводку. Поэтому подвесную конструкцию чаще всего устанавливают в домах и квартирах после капитального ремонта или новостройках.

  • Все коммуникации, спрятанные в стену, не так уж легко ремонтировать. Это можно уравновесить качеством установки, если выбрать модели с большой кнопкой слива, через нее проще «добраться» до сливной аппаратуры. Маленькая кнопка «вынудит» демонтировать часть стены.

Дизайн: Оксана Цымбалова

Как выбрать унитаз с инсталляцией

Главный вопрос — как выбрать унитаз с инсталляцией, чтобы он не только соответствовал требованиям качества, но и сочетался с дизайнерской задумкой?

Среди огромного выбора унитазов на российском рынке, большую популярность заслужили товары немецких и итальянских производителей. В средней ценовой категории спросом пользуются предложения Чехии и Болгарии.

Единственный элемент, который можно будет оценить внешне — это чаша подвесного унитаза. Для тех, кто преследует эстетические цели, именно выбор чаши имеет главное значение. Их различают по нескольким типам.

Дизайн: Бюро «Общая Площадь»

  • Форма. На сантехническом рынке представлены как привычные овальные модели, так прямоугольники, квадраты и даже многогранники. Выбор формы зависит от планируемого дизайна санузла и размеров помещения. Маленьким комнатам подойдет чаша обтекаемой формы.

  • Цвет. В этом сегменте также есть разнообразие. Классику — белый, предлагают почти все производители. Есть черные, и даже красные модели, а также выбор пастельных оттенков. При необходимости можно договориться с производителем и сделать любой цвет на заказ.

  • Материал. Тут так же: от традиционных керамики и фарфора, до стали и даже стекла. Современный материал — полимербетон отличается большой прочностью, как и его «партнер» — «жидкий мрамор».

  • Размер. Подвесной унитаз может производить впечатление совсем миниатюрного, и их размеры действительно позволяют ставить такие унитазы в маленьких санузлах, но при этом легко обмануться. Нужно обязательно сделать все замеры перед походом в сантехнический магазин.

Дизайн: Дарья Ельникова

  • Функциональность. Для тех, кто дополнительно планировал покупать биде, есть специальные «смешанные» модели, где унитаз совмещен с биде. Если решено брать два отдельных устройства, их можно сделать на одной инсталляции, так будет смотреться гармонично и правильно.

  • Сертификаты качества. Сегодня самые разные производители подвесных унитазов предлагают свои услуги, но гарантия на товар отличает добросовестные фирмы от обманщиков. Соответствующие документы обязательно нужно проверить перед выбором.

  • Вид смыва. Специалисты рекомендуют выбирать именно круговой смыв, чтобы сохранить гигиену чаши.

  • Кнопка слива. Она бывает присоединенной к общей арматуре — и это является самым надежным вариантом, прослужит несколько лет без перебоев. Еще немного о системе слива — это количество кнопок. Двухкнопочная система нацелена на экономию воды — большая кнопка опустошает бачок полностью, а маленькая — частично. Также есть модели с двойным нажатием, когда повторное действие останавливает поток воды.

Дизайн: Никита Морозов

Монтаж оборудования

Подвесной унитаз — это красиво и удобно, но не для каждой квартиры он приемлем из-за особенностей монтажа. Сегодня специалисты устанавливают конструкцию двумя способами.

  • Блочный

Блочный способ подразумевает бачок с креплением и два шпильки, которые присоединяются с унитазу. Монтаж таким образом может проводиться только на несущую стену.

Дизайн: Мария Шумская и Анна Явишкина, студия Sweet Home Design

  • Рамный

Рамный способ предполагает наличие специальной конструкции, которая встраивается и в несущую стену, и другие перегородки, даже возведенные самостоятельно. Используя такой способ, можно так же сделать умывальник, биде с одной инсталляцией, и не ориентироваться на несущую стену, что открывает больше возможностей для дизайна.

Дизайн: Светлана Юркова

Ремонт туалета с инсталляцией

Качественный ремонт определяет дизайн туалета с инсталляцией. Есть мнение, что благодаря подвесному механизму, проще делать ремонт и выбирать отделочные материалы, так как ровный пол и гармоничное оформление стен без бачка смотрится гораздо лучше.

  • Пол

Лучший вариант для ремонта пола — это керамическая плитка. Ее качественные характеристики как нельзя лучше подходят под особенности помещения-санузла. Она устойчива к влаге, прочная и легко поддается уходу.

Дизайн: Инна Теджоева и Зина Броян, Berphin Interior

Сегодня выбор на рынке строительных материалов настолько огромен, что можно подобрать плитку под любой вкус и интерьер. От стандартной глазурованной однотонной поверхности до плитки с узорами и рисунками «под дерево». Фото реальных проектов демонстрируют все преимущества керамической плитки на полу санузла.

  • Стены

В оформлении стен «пальму первенства» также забирает керамическая плитка. Но наряду с ней может стоять выбор между специальными влагостойкими обоями, декорированием санузла камнем или деревянными панелями. Выбор основывается на интерьере, который выбран для санузла, и вкусовых предпочтениях хозяев.

Дизайн: Антон Крылов, студия «Архвижн»

  • Потолок

Потолок санузла можно сделать навесным способом, или просто покрасить водоэмульсионной краской. Некоторые выбирают гипсокартон или панели.

Варианты дизайна в интерьере

Дизайн туалета с инсталляцией, как правило, подстраивается под общий вид квартиры или дома. Выбор стилевых направлений не ограничен, можно выбрать любой из основных стилей: европейский, классический, хай-тек, модерн или прованс — абсолютно любой. Нужный интерьер создается с помощью отделочных материалов и аксессуаров. Фото туалетов с инсталляцией помогут сделать выбор в пользу более близкого и приемлемого стиля.

Дизайн: Бюро ААarchitect

Подвесной унитаз в маленьком туалете

Специалисты считают, что именно подвесные унитазы как нельзя лучше подходят для маленьких туалетов. Нет ножки, которая крадет драгоценные сантиметры пола, отсутствует объемный бачок — конструкция выглядит аккуратно и стильно. Для того чтобы «сгладить» впечатление от недостатка квадратных метров, можно воспользоваться следующими правилами оформления:

Дизайн: Loven Skold

  • светлые цвета в интерьере и отделке — известно, что они визуально увеличивают пространство, идеальное решение — санузел белого цвета или любого пастельного оттенка;

  • правильное освещение — искусственный свет должен быть умеренно ярким, чтобы не создавалось ощущение «операционной», для маленьких помещений можно выбрать точечные лампы, которые встраиваются в стены и потолок.

Дизайн: INTERЁR Architects

Чтобы туалетная комната была уютной и стильной, достаточно даже минимального декора. Милые корзины для белья и полотенец, полочки, куда можно поставить искусственный цветок или вкусно пахнущую свечку — все это создаст нужную атмосферу.

На обложке дизайн проект Ирины Чистяковой, Zi-Design.

Туалеты с инсталляцией – 135 лучших фото-идей дизайна интерьера туалета

Гостевой санузел

Татьяна Вакуева | Abwarten!

Небольшой гостевой туалет в нежных современных цветах.
Идея дизайна: маленький туалет в современном стиле с инсталляцией, розовой плиткой, серой плиткой, керамической плиткой, розовыми стенами, полом из керамогранита, столешницей из искусственного камня, серым полом, серой столешницей, напольной тумбой и раковиной с пьедесталом для на участке и в саду

Квартира в ЖК «Василеостровский квартал»

Интерьерная студия AI

Пример оригинального дизайна: туалет в современном стиле с плоскими фасадами, белыми фасадами, инсталляцией, настольной раковиной, коричневым полом, коричневой столешницей и подвесной тумбой

Квартира в ЖК 3 ветра (фото)

Мастерская Alines

Источник вдохновения для домашнего уюта: туалет в современном стиле с плоскими фасадами, белыми фасадами, инсталляцией, бежевыми стенами и бежевой столешницей

Монохромный интерьер в 2-х комнатной квартире

Archigram (Студия Евгении Княжевой)

Ракурс сан. узла
На фото: туалет среднего размера в современном стиле с плоскими фасадами, черными фасадами, инсталляцией, черно-белой плиткой, керамогранитной плиткой, мраморным полом, столешницей из гранита, черным полом, черной столешницей, подвесной тумбой и настольной раковиной

ЖК Knightsbridge Private Park

ND Studio

Хозяйский санузел.
Стильный дизайн: туалет среднего размера в классическом стиле с темными деревянными фасадами, инсталляцией, керамической плиткой, мраморным полом, врезной раковиной, мраморной столешницей, напольной тумбой, сводчатым потолком, плоскими фасадами, белой плиткой, белыми стенами, белым полом и белой столешницей — последний тренд

Ботанический

ARTECOM

Стильный дизайн: туалет среднего размера в современном стиле с плоскими фасадами, черными фасадами, инсталляцией, черными стенами, настольной раковиной, коричневым полом, черной столешницей и встроенной тумбой — последний тренд

GRISFLAT 1

ART-UGOL

На фото: туалет в современном стиле с плоскими фасадами, белыми фасадами, инсталляцией, бежевым полом, белой столешницей и подвесной тумбой

Мансардная двухуровневая квартира в скандинавском стиле

ointerior

Компактный санузел на втором уровне мансардной квартиры. Отделка выполнена комбинации плитки и покраски, установлена дверь невидимка со скрытыми наличниками. Унитаз подвесной с инсталляцией,зеркало с подсветкой и умывальник расположены в небольшой нише.

Dark loft apartment ROZMARIN A17

Totaste.studio | Виктор Штефан

Стильный дизайн: маленький туалет: освещение в стиле лофт с плоскими фасадами, красными фасадами, инсталляцией, коричневой плиткой, керамогранитной плиткой, коричневыми стенами, полом из керамогранита, накладной раковиной, столешницей из цинка, серым полом, красной столешницей, напольной тумбой и обоями на стенах для на участке и в саду — последний тренд

Дух странствий

Ольга Железнова

Идея дизайна: туалет в средиземноморском стиле с фасадами цвета дерева среднего тона, инсталляцией, белыми стенами и подвесной раковиной

Квартира рокера в ЖК Небо

Карпенко Владимир

Пример оригинального дизайна: маленький туалет: освещение в современном стиле с плоскими фасадами, фасадами цвета дерева среднего тона, инсталляцией, серой плиткой, керамической плиткой, серыми стенами, полом из керамогранита, врезной раковиной, столешницей из плитки, серым полом, серой столешницей, подвесной тумбой, многоуровневым потолком и панелями на стенах для на участке и в саду

Квартира в стиле Прованс

ST-interiors

Стильный дизайн: туалет в классическом стиле с плоскими фасадами, белыми фасадами, инсталляцией, разноцветной плиткой, керамогранитной плиткой, синими стенами, полом из керамогранита, монолитной раковиной и серым полом — последний тренд

TriBeCa Penthouse

Michael Zenreich Architects

Photo by Michael Biondo
На фото: туалет в современном стиле с инсталляцией, плоскими фасадами, серыми фасадами, серой плиткой, белыми стенами, консольной раковиной и коричневым полом с

Toilettes

LES CHANTIERS COTTIN

Toilettes de réception suspendu avec son lave-main siphon, robinet et interrupteur laiton.

Mélange de carrelage imitation carreau-ciment, carrelage metro et peinture bleu.

Palm Springs Modern Bathroom

Carolina V. Gentry, RID

Timeless Palm Springs glamour meets modern in Pulp Design Studios’ bathroom design created for the DXV Design Panel 2016. The design is one of four created by an elite group of celebrated designers for DXV’s national ad campaign. Faced with the challenge of creating a beautiful space from nothing but an empty stage, Beth and Carolina paired mid-century touches with bursts of colors and organic patterns. The result is glamorous with touches of quirky fun — the definition of splendid living.

BATTERSEA TOWNHOUSE

Indie & Co.

На фото: туалет в современном стиле с инсталляцией, разноцветными стенами, подвесной раковиной, серым полом и обоями на стенах

San Francisco Townhouse

Jamie Bush & Co.

Matthew Millman
На фото: туалет в современном стиле с плоскими фасадами, черными фасадами, инсталляцией, разноцветными стенами, паркетным полом среднего тона, консольной раковиной и коричневым полом с

Как установить унитаз — это не так страшно, как вы думаете

Возможно, это не самое лучшее место в доме, но оно, безусловно, необходимо. Вот почему научиться устанавливать унитаз — это навык, который однажды может пригодиться многим домовладельцам. (Убрать унитаз еще проще.) В конце концов, как и практически любая другая вещь в вашем доме, унитаз имеет срок службы. Конечно, вы всегда можете вызвать профессионального сантехника или мастера на все руки для выполнения этой работы, но эта сантехническая работа своими руками на самом деле довольно проста, и ремонт ванной комнаты вы можете сделать самостоятельно. Выполнение задачи по установке унитаза самостоятельно или с помощью опытного друга может сэкономить вам несколько сотен долларов. Не говоря уже о том, что, поскольку у вас будет новый унитаз, на нем не будет пятен, когда вы его почистите.

Фрэнк Декер, координатор сантехнических программ Института Портера и Честера в Хамдене, Коннектикут, согласен. «Большинство домовладельцев могут заменить свой туалет, если у них есть соответствующие материалы, инструменты и базовые знания», — признает он. «Они также должны быть в состоянии поднять его».

Вот все, что вам нужно знать о том, как установить унитаз и как выполнить эту работу за восемь шагов.

Как узнать, нужен ли мне новый туалет?

Бытовые туалеты используются много, особенно, когда у вас дома много людей. Такой износ может сказаться на сроке службы унитаза. По словам Декера, хороший унитаз может служить десятилетиями при надлежащем уходе. И хотя в какой-то момент вы можете оказаться с работающим унитазом, внутренние компоненты, такие как поплавок и заслонка, могут быть заменены, чтобы решить проблему, поэтому вам не нужно будет устанавливать новый унитаз только из-за этого. Унитаз и бачок могут прослужить не менее десяти лет. Однако, как только вы заметите трещины или увидите, как вода просачивается на пол, скорее всего, в будущем вы установите новый унитаз.

Сломанные детали — не единственная причина для замены унитаза. По словам Декера, туалетные технологии прошли долгий путь, особенно в последние годы. Модели туалетов 1,28 GPF, доступные в настоящее время, более эффективны, используют меньше воды и предлагают широкий спектр дополнительных функций, таких как ультрафиолетовое излучение для дезинфекции и безбумажной очистки (если вы увлекаетесь такими вещами).

Как купить новый унитаз?

Новый унитаз лучше покупать лично, чтобы можно было, так сказать, прокатиться. Туалеты бывают разной высоты (часто 14 или 16 дюймов) и стилей (удлиненные или круглые), и для многих это вопрос личных предпочтений. Вы также должны учитывать свое пространство. Как правило, вы должны учитывать 12 дюймов от центра чаши до ближайшей стены. Для больших или меньших туалетов может потребоваться разное количество места.

Нужно ли мне тратить много денег на новый унитаз?

Пройдитесь по любому магазину товаров для дома или демонстрационному залу, и вы заметите, что стоимость новых унитазов начинается от 100 долларов и может доходить до тысяч. И хотя вам, возможно, не нужен или не нужен он со всеми прибамбасами, упомянутыми выше, Декер говорит, что есть некоторые преимущества в том, чтобы потратить немного больше. «Качество компонентов внутри унитаза часто лучше в соотношении с ценой», — говорит он. «Обычно это шаг вперед по сравнению с базовой моделью. Известный бренд также часто является более качественным».

Могу ли я установить туалет самостоятельно?

Да, если у вас нет проблем с поднятием тяжестей — обычно унитаз весит около 100 фунтов. Если вы находитесь в своем собственном доме, хотите заняться проектом по благоустройству дома и можете получить необходимые инструменты, тогда дерзайте. Те, кто арендует, должны обязательно проконсультироваться с арендодателем, прежде чем приступать к подобному проекту «сделай сам».

Трудно ли установить унитаз самостоятельно?

Некоторые люди могут сделать этот проект своими руками самостоятельно, говорит Декер. Но важно иметь в виду, что средний унитаз весит от 60 до 120 фунтов, в зависимости от того, состоит ли он из двух или цельных унитазов. Желательно, чтобы кто-то рядом протянул руку помощи, по крайней мере, при перемещении туалета.

Какие инструменты и расходные материалы мне потребуются для установки нового унитаза?

Большинство новых унитазов поставляются в коробках с большинством материалов, необходимых для их установки. В противном случае вам понадобится разводной ключ, который вы, вероятно, использовали, когда снимали свой старый унитаз. Вот что у вас должно быть под рукой:

Установка настенного унитаза и обсуждение

в Ванной, Проекты, Интерьер, Сантехника

by Кабина своими руками обновлено 119.9k Просмотров 111 Комментарии

При реконструкции ванной комнаты в каюте мы искали способы улучшить удобство использования маленькой ванной комнаты 8 x 5 футов и решили перемещение унитаза с пола на стену освободит комнату и сэкономит ценное пространство на полу. Вот пошаговая инструкция по изготовлению настенного унитаза своими руками.

Установка настенного унитаза.

При выборе настенного унитаза для ванной в каюте я колебался. Я никогда раньше не устанавливал настенный унитаз и не знал никого, кто это делал. Я знал, что они популярны в Европе, и мне нравится эта концепция, но не уверен, стоит ли нам продолжать. Мы продолжили, и, как оказалось, это было одно из лучших решений, которые мы приняли для салона.

Настенные плавучие унитазы — это прекрасно! Мне было бы трудно рассказать достаточно об установленной нами настенной туалетной системе Geberit / Toto. Это действительно так хорошо.

Установка настенного унитаза со скрытым бачком требует значительных усилий и стоит дорого. Ожидайте потратить около 1000 долларов только на компоненты. Если вы не планируете заниматься сантехникой и установкой самостоятельно, рассчитывайте потратить как минимум вдвое больше на установку и сантехнику.

Тем не менее, после нескольких лет использования нашего подвесного унитаза я совершенно уверен, что больше никогда не буду устанавливать стандартный напольный унитаз!

Мало того, что это лучший унитаз, который у нас когда-либо был (за два года использования он ни разу не засорился — фактически, нам ни разу не приходилось использовать вантуз!), он экономит тонну площади и позволяет более легкая очистка чаши и пола под ней.

Итак, если вы все еще со мной и так же, как и я, взволнованы плавающим унитазом на стене, читайте пошаговое руководство по установке подвесного унитаза.

В этой статье вы узнаете, как установить встраиваемый в стену бачок для унитаза Geberit и каркасную систему с настенным унитазом TOTO.

Для установки подвесного унитаза с нуля вам потребуются четыре основных компонента:
  1. Настенный держатель/бачок скрытого монтажа для подвесных унитазов (Geberit© 111.728.00.1)
  2. Комплект привода смыва и настенная панель для установки держатель (Geberit© 115.777)
  3. Подвесной унитаз, который подходит к используемой вами раме/баку (Toto© Aquia CT418FG)
  4. Сиденье для унитаза, подходящее к используемому вами унитазу (удлиненное мягкое закрывающееся устройство Toto© SS164)
Для чернового встраивания унитаза вам также потребуются:
  1. Ниша с рамой 2×4 или 2×6 стена, способная выдержать 800 фунтов (мы усилили нашу для этого)
  2. Водопровод в стене до верха агрегата (мин. 1/2″)
  3. Канализационная труба (3″) снизу к основанию агрегата
  4. Стена отделка плиткой, облицовочной плитой, цементной плитой или гипсокартоном

В дополнение к вышеперечисленному вам потребуется доступ к сливной и подводящей трубе, а также необходимо будет открыть полость в стене в месте, где вы планируете установить блок. Для нас доступ для установки не был проблемой — пол и стены были открыты для рамы для ремонта нашей ванной комнаты.

ОБЗОР | Настенный унитаз

Сложность: Средняя

Время: 4 дня

  • 1 день Открытая стенка и каркас
  • 1 день Сантехнические соединения
  • 1 день Отделка стен
  • 1 день Установка чаши, смывного механизма, герметика

Стоимость: $600 — 1500+

    СПИСОК ПОСТАВОК | Настенный унитаз

    • Geberit 111.728.00.1 Каркас для унитаза скрытого монтажа
    • Пластина привода двойного смыва Geberit
    • TOTO CT418F#01 Aquia Wall-H ung Унитаз с двойным смывом
    • TOTO Transitional SoftClose SS114# 01 Удлиненное мягкое закрывающееся СИДЕНЬЕ
    • Simpson Strong Tie GA2, калибр 18, угол косынки 3-1/4 дюйма
    • Силиконовый герметик для ванной
    • Малярная лента
    • 9011 3

      СПИСОК ИНСТРУМЕНТОВ | Настенный унитаз

      • Аккумуляторная дрель Combo DEWALT 20V MAX DCK240C2
      • Разводной ключ Полумесяц Разводной ключ 8″
      • Пистолет для зачеканки Новорожденный 188 Зачеканка Пистолет
      • Ножовка Klein Tools 702-12
      • Рулетка Stanley 33-516 Powerlock
      • Комплект горелки Bernzomatic TS8000BZKC может быть намного дешевле при покупке на месте
      • Труборез RIDGID 40 617 Model 101 Close Quarters
      • Сантехники Средство для чистки труб 4-в-1 Инструменты общего назначения 114
      • Набор для пайки для сантехники Набор для пайки для сантехники Oatay, 1/4 фунта припоя и 1,7 унции флюса

      ШАГИ | Настенный унитаз

      1. Откройте стену ванной комнаты, где должен быть установлен унитаз.

        Спланируйте расположение настенного унитаза. При выборе места для несущей рамы стены туалета учитывайте пути подвода и отвода воды, а также расположение стоек и расстояние между ними. Продемонстрируйте структуру стены в этой области, чтобы показать каркас стены и водопровод.

        Для будущей сантехники вам понадобится 1/2-дюймовая линия подачи холодной воды к агрегату и 3-дюймовая канализационная линия под агрегатом.

      2. 9019№ 0
      3. Модификация стенового каркаса для встраиваемой в стену рамы держателя унитаза и бачка

        В зависимости от стенового каркаса в вашей ванной комнате Geberit предлагает несколько встраиваемых в стену рам для бачка, подходящих для большинства традиционных стеновых каркасов. Наша ванная комната в каюте имеет стандартную конструкцию из деревянных стоек 2 x 4, которая соответствует блоку Geberit 111.728.00.1 для стандартной конструкции стены из стоек 2″x4″. Этот блок предназначен для каркасных стен 2″x4″, но требует более широкого распора стоек 23 1/2″, чтобы освободить место для резервуара для воды в этом «мелком» блоке 2×4. Это более широкое (23 1/2″), чем традиционное устройство с шагом 2 x 4 (15 1/2″), как правило, требует модификации шипов, чтобы соответствовать ширине.

        Для нас изменение каркаса стены не имело большого значения, так как мы находились в процессе капитального ремонта ванной комнаты и могли легко изменить каркас для шкафа шириной 23 1/2″. В дополнение к ширине устройство требует несущей способности каркаса стены в 880 фунтов, что побудило нас удвоить шпильки, обрамляющие полость, в которой будет установлен каркас встроенного унитаза. Мы также усилили стойки косынками Simpson Strong Tie GA2 и прочными крепежными элементами, чтобы справиться с дополнительной нагрузкой на каркас стены.

      4. Планирование и прокладка водопроводной и канализационной системы

        Для встроенной в стену туалетной системы потребуется линия подачи воды и канализационная труба в пределах зоны охвата полости в стене. Поскольку стены и полы ванной комнаты были открыты для нашего ремонта, нам было легко добавить именно ту сантехнику, которая нам была нужна для устройства.

        Для сливной линии туалета мы провели длинную зачистку (указана для всех стоков, особенно для туалетов) 4-3-дюймовый санитарный тройник прямо под блоком. Короткий отрезок 3-дюймового ПВХ был пропущен от этого тройника через плиту пола, оставив несколько дюймов трубы непосредственно под каркасом, чтобы соединить сливную трубу из унитаза.

        Чтобы пройти через плиту пола каркаса стены, мы не прорезали плиту пола, а просто удалили ее короткий отрезок (труба ПВХ 3″ имеет такую ​​же ширину (3 1/2″), что и пол пластина 2 х 4). Чтобы поддержать обрезанные концы плиты пола, я добавил дополнительную блокировку между лагами пола. Эта дополнительная опора под этой частью стенового каркаса поможет полу выдержать вес используемого устройства.

        Это центральное расположение водосточной трубы требуется для блока Geberit, рассчитанного на глубину стены 3 1/2″ (стена из стоек 2″ x 4″). У Geberit также есть блоки, предназначенные для более глубоких стен (каркас 2″ x 6″), которые допускают как боковую, так и вертикальную траекторию сточных труб.

        Для водоснабжения я проложил 1/2″ меди из подвала. Я пропускаю эту линию через плиту пола, вдоль левой задней части полости стены, чтобы разместить переднюю раму держателя унитаза.

      5. Установите скрытый бачок для унитаза в полость стены

        Установите настенную раму и скрытый бачок унитаза в полость стены. Я использовал модуль Geberit 111.728.00.1, предназначенный для каркасных стен 2 x 4. Устройство имеет ширину 23 1/2 дюйма.

        Для начала я изменил ширину полости шпильки, в которой я планировал установить блок, чтобы она соответствовала ширине 23 1/2″. При обрамлении этой полости я использовал двойные шпильки, усиленные косынками Simpson Strong-Tie, чтобы соответствовать требованиям несущей способности устройства.

        Перед монтажом унитаза отрегулируйте раму под желаемый будущий унитаз и высоту сиденья. Блок Geberit позволяет регулировать высоту сиденья от 15 до 19 дюймов. Соответствие сиденья унитаза ADA составляет от 17 до 19 дюймов (часто называемое комфортной высотой сиденья). Мы установили высоту сиденья для унитаза на 17″.

        Прикрепите раму держателя унитаза Geberit In-Wall к стенным стойкам с помощью гаек и болтов или анкерных болтов.
        (изображение от Geberit – используется с разрешения)

        Сделав эту регулировку, временно установите раму в полость стены. Рама должна плотно входить в полость стены так, чтобы стороны рамки касались граничных стоек. Используйте уровень, чтобы убедиться, что устройство ровно и отвесно в полости стены.

        Затем убедитесь, что несущая рама находится на одном уровне с передней поверхностью шпилек. Затем отметьте верхнюю высоту рамы на граничных стойках, чтобы обозначить расположение добавляемой горизонтальной рамы.

        Затем установите кусок горизонтального бруса 2 x 4 внутри стенового каркаса чуть выше верхней части устройства. Хотя это и не обязательно, эта горизонтальная блокировка является хорошей идеей, так как она укрепит каркас вокруг блока.

        Установив горизонтальную блокировку, отметьте расположение монтажных отверстий рамы на верхней части и граничных стойках. Также отметьте места для отверстий под болты в основании устройства.

        Снимите блок и просверлите отверстия в раме в отмеченных местах крепления. Используйте сверло соответствующего размера для используемого крепежа (проверьте монтажную документацию). Как правило, для деревянного каркаса требуются болты с запаздыванием у основания и стандартные болты с гайками по бокам (и сверху, если они используются).

        Для установки я использовал стяжные болты по бокам (у меня были двойные шпильки) и основание рамы, а также стандартные болты с гайками в верхней части рамы. При использовании шурупов обязательно просверлите в деревянном каркасе отверстие подходящего размера перед установкой болтов. Если отверстия слишком малы, вы можете сломать рамку. Если отверстия слишком большие, болтам может не хватить удерживающей силы.

        Если у вас есть доступ к обеим сторонам шпилек, использование болтов может обеспечить более прочное крепление.

      6. Черновой монтаж сливной трубы

        После закрепления рамы в полости стены установите и подсоедините фитинги и соединения выпускной (сливной) трубы.

        Начните с подсоединения входящего в комплект 90-градусного фитинга выпускной трубы (черного цвета) к несущей раме с помощью входящего в комплект двухкомпонентного зажимного кронштейна. Затем соедините выход этого фитинга с заглушенной 3-дюймовой сливной линией из ПВХ с помощью входящего в комплект соединителя без втулки. Возможно, вам придется обрезать 3-дюймовую сливную трубу из ПВХ перед подключением.

        Компания Geberit поставила защитные гипсовые колпачки.

        После завершения подключения защитите отверстие для подключения водопровода, закрыв его желтыми гипсовыми заглушками из комплекта поставки. Эти крышки будут препятствовать попаданию мусора и защищать концы этих соединений. Используйте малярную ленту, если готовые крышки недоступны.

        Затем соедините резьбовые шпильки крепления унитаза с несущей рамой. Вам пока не нужно устанавливать определенную глубину для этих монтажных стержней, просто ввинтите их в раму достаточно глубоко, чтобы они не мешали во время остальной конструкции. После установки наденьте прозрачные пластиковые протекторы на резьбовые стержни.

      7. Установите и подсоедините трубопровод подачи

        Проложите трубопровод подачи холодной воды к верхней части скрытого настенного держателя и подсоедините к поставленному клапану. Спланируйте расположение клапана таким образом, чтобы обеспечить проход клапана в блок-носитель через закрытое смотровое отверстие в верхней левой части блока. Используйте угловой фитинг с загнутым ушком на конце линии подачи, чтобы обеспечить надежное соединение с водопроводом подачи (см. фото справа).

        Подсоедините поставленный запорный клапан к 1/2″ трубопроводу подачи, затем установите клапан таким образом, чтобы он был доступен внутри несущего блока.
        (изображение от Geberit – используется с разрешения)

        Клапан Geberit в сборе и подключение к водопроводу.
        (изображение от Geberit — используется с разрешения)

        Подсоедините поставляемый Geberit клапан подачи воды к патрубку (после нескольких витков тефлоновой ленты по часовой стрелке, если смотреть на дистальный конец фитинга). Затем вставьте клапан в держатель через отверстие для доступа (сначала снимите крышку) в верхней левой части устройства.

        Затем прикрепите отводной патрубок к каркасу стены с помощью деревянного бруска, расположенного над отводом (см. выше вид устройства сзади в шаге 5). Перед монтажом колена убедитесь, что пропущенный выпускной клапан подающего клапана ориентирован на правую переднюю часть агрегата, чтобы можно было легко подключиться к водопроводу внутри агрегата.

        Надежно смонтировав линию подачи и вставив клапан подачи в держатель и выровняв его надлежащим образом, подсоедините клапан подачи к резервуару для воды внутри устройства, используя входящий в комплект поставки водопровод в оплетке из нержавеющей стали.

        После подсоединения клапана на конце водопроводной линии продуйте линию и подачу воздуха, открыв клапан на конце подсоединенной линии подачи в небольшом ведре или контейнере.

        При подсоединении плетеного водопровода используйте только ручную затяжку. В этих соединениях используются небольшие уплотнительные кольца, которые можно легко разорвать, приложив слишком большое усилие. Не используйте гаечный ключ для этих соединений!

        Перед подсоединением трубопровода нанесите немного смазки для уплотнительных колец на уплотнения перед затягиванием.

      8. Установите крышку доступа к приводу и брызговик

        Перед отделкой стены перед блоком бака скрытого монтажа защитите бак и привод, установив прилагаемый брызговик и брызговики.

        Оба присоединяются к устройству с помощью защелкивающихся язычков и пазов на лицевой панели устройства. Сначала установите брызговик, вставив нижние выступы, а затем повернув верхнюю часть до тех пор, пока верхние выступы не зафиксируются.

        Перед отделкой установите защитный брызговик и брызговик.
        (изображение от Geberit – используется с разрешения)

        Установите брызговик на место. Брызговик фиксируется в пазах на передней части передней пластиковой лицевой панели (см. схему справа).

      9. Отделка стены над встраиваемым блоком

        Надежно закрепив блок в полости стены и подсоединив подводящий и сливной трубопровод, завершите монтаж и отделку стены над блоком скрытого монтажа. Компания Geberit рекомендует обшить стену над унитазом скрытого монтажа цементной плитой или аналогичной влагостойкой обшивкой. Мы использовали цементную плиту и отделали той же белой плиткой метро, ​​что и для душа.



      10. Установка сантехнических соединений и установка унитаза

        Когда стена закончена, следующая работа – соединить унитаз со стеной и сантехникой.

        Прежде чем мы сможем повесить унитаз, нам нужно вставить сантехнические переходники и уплотнители, которые будут крепиться к унитазу.

        С помощью поставляемого Geberit комплекта сантехнических соединений мы установим фитинги для промывочной и канализационной системы. Эти фитинги необходимо будет обрезать до нужной длины в зависимости от унитаза, который вы используете. После обрезки резиновые уплотнения соединяются с фитингами, образуя уплотнение с чашей унитаза.

        Чтобы правильно измерить арматуру, следуйте инструкциям используемого встраиваемого блока. Я нашел это видео по установке полезным для точного определения правильной длины фитингов. Установка унитаза начинается на отметке 4:10 видео.

        Измерение и обрезка сантехнических соединений имеет решающее значение. Не торопитесь с этим шагом и убедитесь, что длина трубок правильная.

        Вот пошаговое руководство по процессу, чтобы закрепить видеоинструкции:

        1. Найдите прилагаемый комплект сантехнических разъемов с входными и выходными уплотнениями и соединительными деталями. Снимите защитные желтые крышки с верхней подводящей трубы (меньшей) и нижней (большой) сливной трубы. Нанесите прилагаемую смазку на внутренние уплотнения обеих труб.

        Комплект сантехнических разъемов Geberit.
        (изображение от Geberit – используется с разрешения)

        2. Прикрепите прилагаемые резиновые уплотнения к концам меньшего белого сливного соединителя и большего черного сливного соединителя. Затем вставьте оба соединителя в отверстия для труб в стене торцами уплотнения наружу. Аккуратно протолкните их внутрь до упора. Отметьте маркером оба соединителя на уровне поверхности стены. Снимите оба разъема.

        3. Смажьте концы фарфоровых соединений на задней части унитаза. Распределите смазку вокруг внутренней части промывочного отверстия (меньшее отверстие) и внешней стороны сливного отверстия (большое отверстие).

        4. Установите разъемы на унитаз для маркировки. Вставьте уплотнительные концы соединителей в унитаз. Впускной патрубок для смыва (меньший) должен входить в отверстие для смыва в унитазе, а патрубок для слива (большего размера) должен располагаться над сливным патрубком в унитазе.

        5. После того, как оба фитинга будут полностью соединены с чашей унитаза, отметьте обе соединительные трубы на уровне основания задней части чаши унитаза с помощью поверочной линейки и маркера. Затем снимите обе соединительные трубы.

        Отрежьте водопроводные соединения после измерения.
        (изображение от Geberit)

        Аккуратно отрежьте прилагаемые водопроводные соединения. (изображение от Geberit)

        6. Теперь у вас есть две соединительные трубы с двумя метками на них. Используйте эти метки, чтобы определить точку отсечки на конце (конце без уплотнения) соединительных труб.

        Сделайте это следующим образом:
        1) Измерьте расстояние между двумя отметками на трубе.
        2) Добавьте 1/8″ к этому измеренному расстоянию.
        3) Отметьте указанную выше длину, измеренную от конца соединительных труб без уплотнения.
        4) Отрежьте трубы по этой отметке.

        Пример:  На вашей трубе есть две метки, расстояние между которыми составляет 3 дюйма. Добавьте 1/8″, чтобы получить 3 1/8″. Отмерьте 3 1/8″ от незапечатанного конца трубы и отрежьте там.

        7. Обрежьте трубы подачи и слива, как описано выше. Подумайте об использовании метода обрезки труб, который позволит получить квадратный плоский обрезанный конец. Если вы используете ручную пилу, рассмотрите возможность использования стусла. После обрезки сгладьте край трубы под углом 45 градусов напильником или шлифовальным бруском. Обязательно удалите заусенцы с обрезанной трубы, так как они могут повредить резиновые уплотнения, через которые будут проходить трубы при их установке.

        8. Смажьте и установите обе соединительные трубы в настенный блок, аккуратно вдавливая их до упора.

        9. Подготовьтесь к установке унитаза. Отрегулируйте монтажные резьбовые стержни на нужную глубину, измерив толщину монтажного фланца унитаза и добавив 7/8″ – 1″ к толщине фланца. Если вы используете пенопластовую прокладку (звукозащиту) за унитазом, установите ее сейчас.

        10. Установите унитаз, подняв его, чтобы совместить отверстия унитаза с соединительными трубами от держателя, а затем вставив унитаз в соединители. Когда унитаз установлен и прикреплен к стене, установите выравнивающие шайбы, стальные шайбы, а затем гайки поверх монтажных стержней. Перед полной затяжкой крепежных болтов проверьте уровень унитаза и при необходимости отрегулируйте его с помощью регулировочных шайб. После выравнивания затяните монтажные гайки и накройте прилагающимися пластиковыми крышками.

        Установите подвесной унитаз после совмещения чаши унитаза с сантехническими соединениями в стене.
        (изображение Geberit – используется с разрешения)

        По уровню унитаза затяните крепежные гайки.

      11. Заделка чаши унитаза и крепления сиденья унитаза

        После того, как чаша унитаза надежно закреплена на стене, заделайте стык между чашей и стеной силиконовым или эластомерным герметиком (Lexel).

        При использовании эластомерного герметика (например, Lexel), работайте очень быстро, чтобы сгладить поверхность, так как этот продукт очень быстро схватывается и имеет очень короткое рабочее время, прежде чем поверхность станет липкой и ее будет трудно сгладить.

        Для получения чистой линии герметика сначала наклейте малярный скотч, оставив зазор для нанесения герметика. Нанесите герметик и разгладьте пальцем или инструментом, а затем снимите ленту. Затем установите сиденье для унитаза, предназначенное для унитаза, который вы используете. Я выбрал плавно закрывающееся сиденье для унитаза Toto SS204 с крышкой, которое я очень рекомендую. Установите сиденье унитаза с помощью прилагаемых гаек и болтов (нейлоновые в случае сиденья Toto) после выравнивания сиденья с чашей.

      12. Соберите компоненты привода и крышку

        Снимите гипсовую крышку с доступа к приводу. Защелкните стенки брызговика так, чтобы они были на одном уровне с готовой поверхностью стены ванной комнаты. Для этого сначала с помощью универсального ножа обрежьте края стенок брызговика до желаемой глубины разрушения.

        Затем промойте гибкую линию подачи воды, чтобы удалить воздух из подводящего трубопровода (если это еще не сделано). Сделайте это, отсоединив дистальный конец линии подачи (подключенный резервуар) и открыв клапан подачи для продувки воздухом. Используйте маленькую чашку, чтобы смыть любую вытекающую воду.

        После промывки подсоедините гибкую трубку подачи воды к соединению бака. Не забывайте затягивать эти соединения только потому, что они опираются на относительно маленькое уплотнительное кольцо для уплотнения. Когда линия подсоединена и промыта, откройте клапан подачи.

        Выпустить воздух из водопровода и подсоединить к баку.

        Установите узел кулачкового рычага привода, защелкнув его на раме и выступе бака.

        Затем установите компоненты промывки. Сначала установите узел кулачкового рычага привода, защелкнув его в кромке края основания доступа и поместив на формованные выступы на баке.

        После того, как блок уровня кулачка установлен на место, установите белую пластиковую крышку привода, вставив выступы внизу и защелкнув верхние выступы на месте.

        Затем установите черную рамку крышки, используя стопорные штифты, расположенные по бокам крышки. Вставьте штифты для ключей и поверните, чтобы зафиксировать, как показано на раме.

        Установите крышку привода.

        Установите раму привода и промойте толкатели управления.

        Установив рамку крышки, вставьте толкатели управления промывкой в ​​отверстие для доступа в блоке кулачкового рычага. Установите по одному толкателю на каждый контроллер промывки. Эти стержни имеют насечки, чтобы размеры соответствовали глубине стены. Чтобы изменить длину этих стержней, просто сломайте стержень в соответствующей выемке для размера, который вам нужен, чтобы соответствовать глубине вашей стены.

        Установите управляющие стержни подходящего размера, пропустив их через отверстия в раме привода и пылезащитной крышке и в кулачки «коробки передач» привода. Некоторые управляющие стержни имеют разные размеры и цвет для каждого привода смыва (см. литературу по установке). После того, как они вошли в редуктор привода, поверните стержни управления, чтобы зафиксировать их на месте.

        Проверьте функцию промывки, нажав на каждый стержень управления – он должен инициировать цикл промывки. Собрав, заблокировав и работая правильно управляющие стержни привода, завершите сборку привода, установив крышку привода.

        Крышка привода Geberit устанавливается на раму привода.

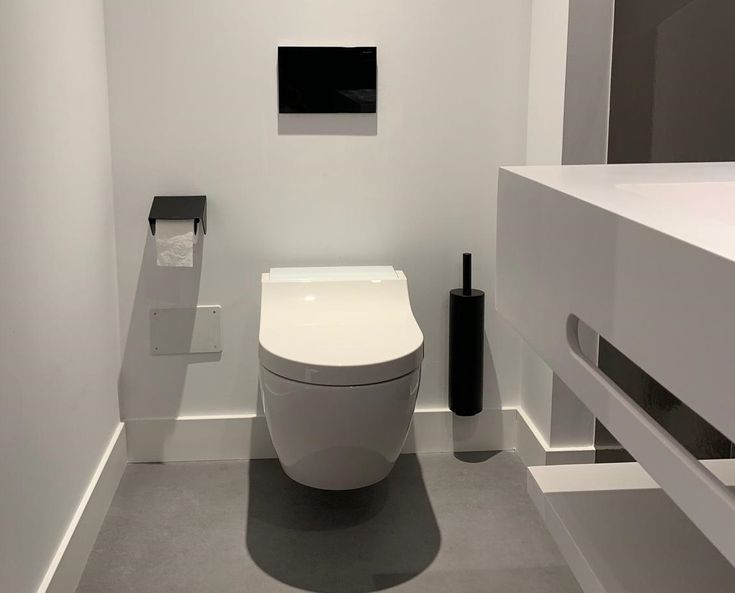

        Установлена ​​крышка привода Geberit.

        Для блока Geberit крышка устанавливается, сначала прижав основание крышки к стене и сдвинув ее вверх, чтобы зацепить два пластиковых выступа с закругленными металлическими пружинами в основании черной рамы привода. Как только оба язычка нижней крышки зацепятся с пружиной рамы, сдвиньте крышку вверх и над верхней частью края рамы, чтобы зафиксировать ее на месте.



      ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ | Подвесной унитаз

      Подвесной унитаз. Каркас стены ванной комнаты после демонтажа стены, на котором виден унылый оригинальный унитаз из двух частей. Полость в стене для встраиваемого в стену бачка унитаза шириной 23 1/2 дюйма и рама, построенная с помощью двойных шпилек, усиленных косынками Simpson Strong Tie. Блокировка балки пола для поддержки модифицированной плиты пола для подвесного унитаза 3″ линии слива. Установите встраиваемый в стену бачок унитаза и держатель (я использовал Geberit 111. 728.00.1) в полости стены в соответствии с рекомендациями производителя. Прикрепите раму держателя унитаза Geberit In-Wall к стенным шпилькам с помощью гаек и болтов или шурупов. Вид сзади установленной скрытой настенной тележки для резервуаров, показывающий подсоединенные канализационные трубы и подведенные подающие трубы. Компания Geberit поставила защитные гипсовые колпачки. Встраиваемый в стену бак и рамный блок Geberit в черновом варианте с подведенными подводящими и сливными трубами, готов к отделке стен над блоком. Подсоедините входящий в комплект запорный клапан к 1/2″ трубопроводу подачи, затем установите его таким образом, чтобы клапан был доступен внутри блока-носителя. Сборка клапана Geberit и подключение к водопроводу. Перед отделкой установите защитный брызговик и грязезащитный кожух. Обшивка стен над скрытым бачком унитаза в комплекте с цементной плитой. Стена над скрытым унитазом отделана белой плиткой в ​​стиле метро, ​​уложенной на подложку из цементной плиты. Выпустите воздух из водопроводной линии и подсоедините к баку.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
