Подпорная стена из бетона — технология изготовления своими руками

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Назначение подпорных стенок

По назначению подпорные стенки делят на два основных класса:

• Декоративные. Основное назначение таких построек – придание ландшафту участка с небольшим уклоном более привлекательного эстетического вида.

• Укрепительные. Такие стенки выдерживают значительное давление грунта и предназначены для предотвращения его сползания по склону и вымывания плодородного слоя с поверхности участка.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

• массивные;
• комбинированные;
• тонкостенные.

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

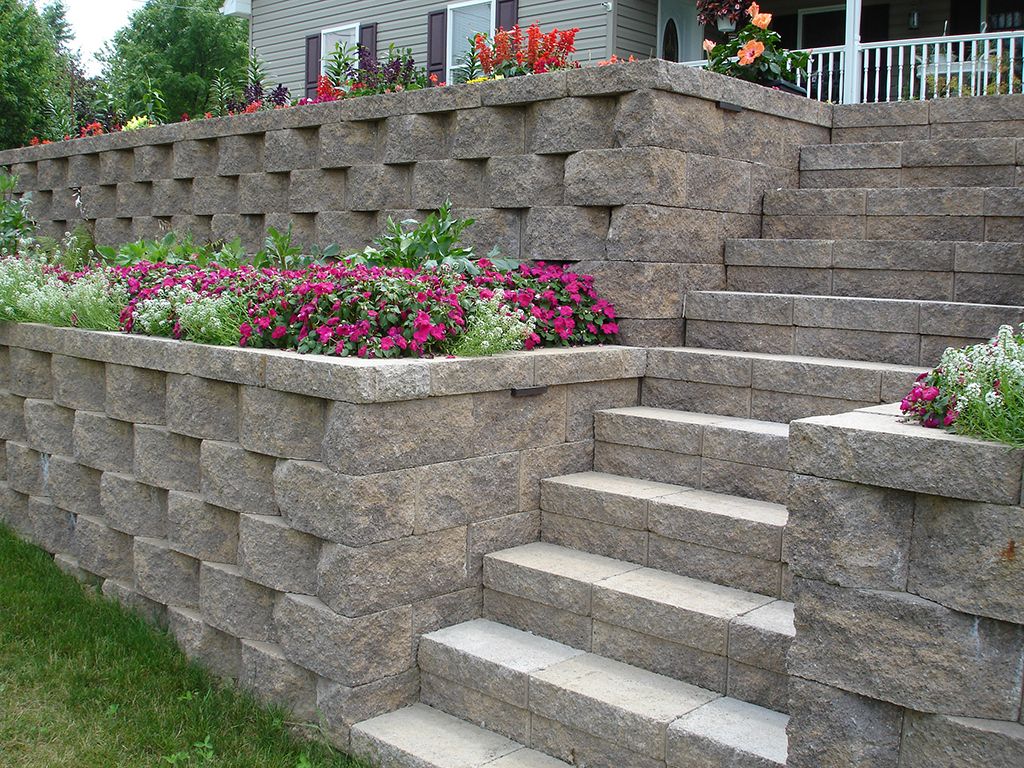

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

• Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
• После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
• Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

• Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

В заключении

Выбор конструкции подпорной стенки зависит от ее назначения (декоративного или укрепительного) и особенностей конкретного участка: перепада высот, характеристик почвы, уровня залегания грунтовых вод и так далее. Правильно спроектированная и обустроенная подпорная стена, прослужит без ремонта не один десяток лет.

Подпорные стенки из бетона цена устройства в СПБ и ЛО

Главная » Ландшафтный дизайн участка под ключ » Благоустройство дачного участка в СПб » Подпорные стенки » Подпорные стенки из бетона

Для успешного благоустройства участка с неровной поверхностью применяют подпорные стенки. Если перепад высот большой, нужны подпорные конструкции с большой прочностью. Одна из таких — подпорная стенка из бетона. Как и другие виды стенок, у бетонной есть особенности строительства.

Фундамент

Ширина и толщина фундамента зависят от нескольких факторов:

• высота и толщина подпорной стенки

• глубина залегания подземных вод

• глубина промерзания грунта

• характеристика грунта

Используют два вида фундамента: ленточный и свайный. Ленточный используют на устойчивых грунтах и в местах с большой глубиной залегания подземных вод. Сваи применяют на плывучих грунтах. Их углубляют на 1-2 метра — так стенка будет иметь достаточную несущую способность.

Подготовительные работы

На этом этапе убирают лишний грунт и размечают место под заливку бетона. Лишнюю землю временно переносят на ту часть участка, где она не будет мешать производству работ. При необходимости подготавливают основание под фундамент.

Перед монтажом стенки из бетона длинной 5 м и высотой 1 метр нужно убрать 10-13 м³ земли — объем кузова 1-1,5 машин КАМАЗ.

Далее собирается опалубка — это разборная конструкция, в которую заливается раствор. Она должна обладать достаточной прочностью, чтобы выдержать внутреннее давление на стенки. Обычно опалубку собирают из досок и деревянных щитов.

После сооружения опалубки внутри размещают несколько армирующих рядов из стальной сетки и металлических прутьев, связав их между собой мягкой проволокой. Если предусмотрен поперечный вид дренажа — между стенками опалубки размещают металлические трубы поперек будущей стенки.

Если дизайнеру нужна гладкая поверхность бетона, то перед заливкой раствора, стену опалубки изнутри покрывают рубероидом или другим материалом со схожими свойствами. Он также не дает сухим доскам впитывать влагу из раствора, что важно для равномерной сушки конструкции.

Проведя все подготовительные работы, приступают к заливке раствора.

Процесс заливки бетона

Всю конструкцию нужно залить за один день, чтобы придать однородную структуру бетона, в противном случае прочность стенки будет мала. Поэтому для больших подпорных стенок наши сотрудники привозят бетон на заказ. Если объем незначительный — мы готовим раствор самостоятельно.

Важно обеспечить правильную сушку всей конструкции, чтобы избежать появления микротрещин в бетоне во время быстрого высыхания. Весь процесс сушки может занимать до 10 дней, в зависимости от объема и толщины конструкции. Однако полное высыхание занимает до 30 дней.

Чтобы влага уходила равномерно, стенку в жаркую погоду накрывают пленкой и защищают от прямого попадания солнечного света. Также в жаркую погоду стяжку поливают водой для замедления высыхания.

После затвердевания, то есть после 7-10 дней опалубку снимают, после чего приступают к монтажу дренажной системы. Однако засыпать грунт со стороны склона и декорировать поверхность начинают после полного высыхания стенок.

Дренаж подпорных стен

Дренажная система отводит воду из-за подпорной стенки со стороны склона. Для слива воды монтируют дренажные колодцы. Либо систему выводят за пределы участка в общую систему. Дренаж бывает трех видов:

• Поперечный

• Продольный

• Комбинированный

Поперечный дренаж монтируют на подготовительном этапе.

Для этого поперек стен у основания опалубки устанавливают трубы. Шаг между трубами составляет 1 метр.

Продольный дренаж монтируют после заливки бетона — на уровне фундамента прокладывают дренажные трубы вдоль всей опорной конструкции. В Санкт-Петербурге и Ленинградской области часто применяют комбинированный тип, чтобы обеспечить отвод большого количества влаги из почвы.

Декорирование подпорных стенок из бетона

Подпорные стенки из бетона выглядят однообразно, поэтому их покрывают декоративными материалами. Часто применяют облицовочную плитку, природный камень, кирпич. Также на подготовительном этапе предусматривают углубления в бетонных стенках. После снятия опалубки, в такие углубления помещают декоративные растения в горшках и другие элементы дизайна.

Преимущества
Недостатки
Цены на подпорные стенки из бетона

Подпорные стенки из бетона (высота до 1 м)

1 м. погонный

3300

Мастерская ландшафтов «Вереск» возводит подпорные стенки из бетона любой сложности.

Если у вас появились вопросы по озеленению участка, заполните форму ниже. Наш консультант свяжется с вами в рабочее время и ответит на вопросы.

Примеры работ

Бетонные подпорные стены — Как строить бетонные стены

Почему бетонные стены являются хорошим вариантом для мягкого климата и современных домов

Многие подрядчики избегают монолитного бетона, предпочитая использовать блоки CMU с оштукатуренной лицевой стороной. Риск растрескивания залитых стен и сложность их ремонта делают блок и штукатурку более щадящим выбором. Эта простая подпорная стена использует красивую модернизацию крышки из травертина.

Пожалуй, лучшие образцы монолитных бетонных стен можно увидеть каждый день вдоль автомагистралей, где эти конструкции возводятся в массовом порядке. Посмотрите на любой из них в процессе, и вы по достоинству оцените мастерство, необходимое для формирования и заливки идеальной стены. В этом процессе так много вещей, которые могут пойти не так, что это сложное решение для подпорных стен жилого ландшафта.

• Профессиональный совет: С залитым бетоном вы должны формировать в негативе, что может быть визуальной проблемой. Блочные стены строятся позитивно все время. Если есть проблема, мы ее сразу увидим. — Джозеф Хюттл, Huettl Ландшафтная архитектура в Уолнат-Крик, Калифорния

Бетонная подпорная стена

Бетонная подпорная стена (PDF)

Стены из литого бетона сложно установить, но они прекрасно смотрятся с архитектурными элементами современного дома.

Проблемы бетонных подпорных стен

Большинство ландшафтных подрядчиков в районах с сильными дождями или экстремальными погодными условиями избегают работ по заливке мелкозернистого бетона из-за их сложности. Вуди из Woody’s Custom Landscaping в дождливом Ванкувере, штат Вашингтон, не рекомендует их для своих проектов. «Когда бетонная стена выходит из строя, все кончено. Вы должны построить новую стену с нуля. Трещины — это огромная проблема — конечно, вы можете их залатать, но это трудно сделать. Мы считаем всю стену потерей, потому что нет долгосрочного решения. .» Однако они растут в разбросанных анклавах с мягким климатом, таких как южная Калифорния, где современный дизайн вызвал новую волну интереса к этому типу подпорной стены.

Вуди также подчеркивает важность квалифицированных подрядчиков по бетону. «Формы должны быть безупречными. В противном случае вы рискуете получить волну или выпуклость в стене. Там, где требуются строгие геометрические формы, такого рода вариации могут оказаться губительными. Плюс сам бетон должен быть идеально утрамбован, чтобы стена несла гладкая поверхность. Это трудно сделать с подпорными стенками, потому что внутри так много стали — это целая куча арматуры, привязанная к огромным фундаментам».

Залитый бетон в сравнении с CMU

Этот неумолимый характер литого бетона объясняет, почему его не часто можно увидеть в жилых ландшафтах. Эволюция более надежных систем подпорных стен и использование ядра CMU позволяет ландшафтному дизайнеру добиться великолепного внешнего вида без затрат и риска. Однако некоторые ландшафтные архитекторы и их клиенты, которые расширяют архитектурные элементы современного дома из литого бетона, должны использовать этот материал в своих наружных стенах и подпорных стенах.

Ландшафтный архитектор Джозеф Хьюттл из Уолнат-Крик, Калифорния, использует оба этих метода. «Нет сомнений, 8-дюймовая бетонная стена прочнее, чем 8-дюймовая блочная стена. Вы можете использовать добавки, чтобы помочь приспособиться к климатическим условиям и лучше контролировать проникновение влаги. Для стен ниже четырех футов мы используем систему связей Симпсона, которую бригады научились лить стены быстро и с высокой степенью успеха.Недостаток в том, что на изготовление форм уходит много времени, но как только они готовы и заливка завершена, делать больше нечего. вы не увидите ошибку, пока не вытащите формы».

Эта красивая входная группа небольшого дома сочетает в себе штукатурку, покрытие из травертина и облицовку стен. Это демонстрирует, насколько элегантными могут быть простые решения, которые со временем могут оказаться более устойчивыми. Блочную стену с оштукатуренной поверхностью можно легко отремонтировать или заново оштукатурить в случае обесцвечивания или просачивания воды из кашпо наверху. Цветочные горшки, находящиеся в непосредственном контакте с подпорными стенами, могут быть рискованным выбором из-за опасности просачивания воды через стену, что может нарушить ее структурное ядро ​​и обесцветить поверхность.

Большинство ландшафтных дизайнеров сегодня могут добиться аналогичного вида с помощью блочной сердцевины CMU, оштукатуренной так, чтобы она напоминала залитый бетон. «Мы используем блок с твердой штукатуркой, которая выглядит так же, как залитый бетон. Нам также нравится использовать гладкую штукатурку, которая также выглядит так же хорошо. если кладка не на высшем уровне».

Фундаменты и арматура для бетонных подпорных стен

Если будет использоваться монолитный бетон, он должен быть спроектирован ландшафтным архитектором, чтобы обеспечить наличие надлежащего фундамента и стали. Например, если гидроизоляция не удалась и влага приводит к обесцвечиванию лицевой стороны стены, пусть даже незначительному, штукатурку можно снять, просачивание устранить, и стена снова станет выглядеть как новая. Сравнительно, такая проблема с залитым бетоном катастрофична. Стены из литого бетона также дают возможность создать внешний вид отделки из досок. Узнайте больше о том, как получить плитный бетон. Также можно добиться очень органичной и креативной отделки, такой как эта уникальная вертикальная бетонная стена.

Фундамент будет выходить наружу от лицевой стороны стены или сзади в зависимости от типа, указанного архитектором или инженером. Это оказывает некоторое влияние на соседние насаждения у основания лицевой стороны стены. Слишком большие опоры, выступающие на значительное расстояние от стены, могут создать проблемы с дренажем газона. Это также предотвращает выкапывание посадочных ям кустарников и деревьев. По этой причине ваш дизайнер согласует размер и размеры фундамента с мощением или озеленением, которое проходит вдоль поверхности подпорной стены, чтобы учесть любые ограничения.

Бетонные подпорные стены — Как строить заливные стены

Пошаговая инструкция заливки бетонных стен Обновлено 26 июня 2020 г.

Бетонные подпорные стены ценятся за свою прочность и универсальность и требуют точных методов строительства. С этим высоким уровнем техники приходит невероятная универсальность. Подпорные стены из литого бетона можно окрашивать, текстурировать, акцентировать встроенными объектами и многое другое. При правильной установке бетон предлагает гораздо больше возможностей для индивидуальной настройки, чем любой другой материал для подпорных стен.

Вот шаги, которые предпринимает Том Ралстон, владелец компании Tom Ralston Concrete в Санта-Круз, Калифорния, при заливке подпорной стены:

1. Встретьтесь с клиентами и определите, какие компоненты им нужны и как будет функционировать пространство.
2. Спроектируйте стены — определите форму, размер и расположение.
3. Удалите существующие растения, верхний слой почвы и другой мусор, который может мешать строительству, Ральстон называет этот процесс раскопками.
4. Разметить и выкопать фундамент.
5. Построить формы.
6. Добавьте арматуру для усиления, Ralston размещает арматуру через каждые 16 дюймов по центру.
7. Залить фундамент и стену. Если стена превышает четыре фута в высоту, фундаменты должны быть залиты отдельно.
8. Дайте бетону высохнуть.
9. Создавайте деформационные швы через каждые 4-6 футов. (подробнее о деформационных швах см. ниже)
10. Снятие опалубки и установка гидроизоляции и дренажной системы.
11. Отделка поверхности стены по желанию.
12. Установка патио, ступенек и других элементов ландшафта.

ПРОПОРЦИИ БЕТОННОЙ ПОДПОРНОЙ СТЕНКИ

Правильные пропорции подпорной стены так же важны для ее конструкции, как и ее структурный дизайн. Удобные для строительства пропорции облегчают правильную укладку бетона и обеспечивают достаточно места для армирования конструкции.

Какой толщины должна быть бетонная подпорная стена?

В дополнение к основным конструктивным требованиям на размеры стен (как правило, толщину элементов) также влияет требуемый минимальный защитный слой арматуры. Это может увеличить толщину стены на несколько дюймов и может варьироваться в зависимости от серьезности воздействия, типа почвы, реактивности и т. д.

Как правило, верхняя часть стержня любой подпорной стены из монолитного бетона должна быть не менее 12 дюймов для правильной укладки бетона.

Размер фундамента бетонной подпорной стены

Глубина основания плиты основания должна быть не менее двух футов. Однако она всегда должна быть ниже линии сезонных заморозков, а в северном климате она часто бывает намного глубже.

Длина плиты основания обычно составляет от 50% до 70% общей высоты стены (от основания до верха стойки).

Для консольных и контрфорсных стен толщина ствола у основания часто составляет около 10% от общей высоты стены, как и толщина фундаментной плиты. Подпорные стены с контрфорсами имеют контрфорсы, расположенные на расстоянии от центра к центру примерно от 30% до 70% от общей высоты стены.

В некоторых случаях в комплект входит шпонка для увеличения сопротивления скольжению. Фундаментная шпонка обычно является продолжением штока и простирается ниже нижней части основания.

Рекомендуемые товары

Опалубка из булыжника Придайте залитым стенам декоративный вид и текстуру

Микс для вертикальной стены 40-фунтовая сумка

Заглушки для стен Capstone Создавайте закругленные заглушки на новых или существующих стенах

ШВЫ В БЕТОННЫХ СТЕНАХ

Подпорные стены из литого бетона могут быть построены с любым или всеми из следующих швов:

Строительные швы : Это вертикальные или горизонтальные швы, которые используются между двумя последовательными заливками бетона. Ключи используются для увеличения сопротивления сдвигу в месте соединения. Если ключи не используются, поверхность первой заливки очищается и придается шероховатость перед следующей заливкой бетона. Шпонки почти всегда формируются в основании, чтобы придать штоку дополнительное сопротивление скольжению. Сначала формируется основание, а затем формируется стебель.

Усадочные швы : Это вертикальные швы или канавки, сформированные или прорезанные в стене, которые позволяют бетону усаживаться без заметного вреда. Усадочные швы обычно имеют ширину около 0,25 дюйма и глубину от 1/2 до 3/4 дюйма и располагаются с интервалами, не превышающими 30 футов.

Компенсационные швы : Вертикальные компенсационные швы встроены в стену для учета расширения из-за изменений температуры. Эти швы могут быть заполнены эластичными наполнителями. Смазанные маслом стальные дюбели часто вбивают в стену горизонтально, чтобы связать вместе соседние секции. Деформационные швы должны располагаться с интервалом до 90 футов.

ЧТО ТАКОЕ БОКОВОЕ ДАВЛЕНИЕ НА ЗЕМЛЮ?

Проектирование любой подпорной стены требует знания и понимания силы, создаваемой давлением обратной засыпки на подпорную стену, называемой боковым давлением грунта. Чтобы определить боковое давление грунта, необходимо знать несколько параметров грунта, чтобы квалифицированный инженер мог оценить конкретную конструкцию стены и ее общую устойчивость. Эти основные параметры почвы включают:

• Вес единицы почвы
• Угол внутреннего трения (для песков)
• Показатели сцепления и пластичности (для глин)
• Расположение грунтовых вод

Когда известно боковое давление грунта, стена проверяется на устойчивость. Сюда входят проверки на опрокидывание стен, скольжение основания и нарушение несущей способности грунта. После определения размера стены каждый элемент стены проверяется на достаточную прочность и определяется стальная арматура.

Одним из наиболее распространенных и явных недостатков подпорных стен является неизбежный наклон, растрескивание и изгиб подпорных стен из кирпича, дерева и бетонных блоков, построенных домовладельцами, благонамеренными строителями и ландшафтными дизайнерами. Эти «проблемы» действительно являются неудачами, поскольку стена не выполнила задачу, для которой она была построена, а именно удержать почву.

Неудачи также ясно демонстрируют отсутствие знаний или дизайна, необходимых для успешного проектирования подпорной стены. Понимая, как работает стена и как она может разрушиться, можно спроектировать подпорную конструкцию, которая будет отвечать всем предусмотренным экологическим, структурным и строительным требованиям.

ОБРАТНЫЙ ДРЕНАЖ ПОДПОРНЫХ СТЕН

Одной из областей, которую обычно упускают из виду или, по крайней мере, недооценивают, является необходимость дренажа дождевых и/или грунтовых вод из обратной засыпки. Гидростатическое давление может вызвать или вызвать разрушение подпорной стены или, по крайней мере, повреждение.

Дренаж воды в результате дождя или других влажных условий очень важен для устойчивости подпорной стены. Без надлежащего дренажа засыпка может стать насыщенной, что имеет двойной эффект увеличения давления на стену и уменьшения сопротивления материала засыпки скольжению. Гранулированный материал для обратной засыпки обладает такими преимуществами, как хороший дренаж, легкое уплотнение и повышенное сопротивление скольжению.

В дренажных системах обычно используются дренажные отверстия и дренажные линии.

Водоспускные отверстия фактически проникают в подпорную стену и осушают пространство непосредственно за стеной. Сливные отверстия должны иметь минимальный диаметр, чтобы обеспечить свободный дренаж. Для больших стен обычны 4-дюймовые водосливы. Адекватное расстояние между водосточными отверстиями обеспечивает равномерный дренаж из-за стены. В сливных отверстиях всегда должен быть какой-либо фильтрующий материал между стеной и обратной засыпкой, чтобы предотвратить миграцию мелких частиц, засорение сливных отверстий, потерю обратной засыпки и обрушение.

Дренажные линии часто имеют перфорацию и оборачивают геотекстилем или закапывают в гранулированный фильтрующий слой и служат для отвода воды к водосточным скважинам из более глубоких областей обратной засыпки.
