как сделать лаги для пола своими руками, расстояние между ними, фото и видео

Содержание:

Особенности напольного покрытия из дерева
Как выбрать деревянное покрытие
Укладка досок
Рекомендации по монтажу

Напольное покрытие в гараже может представлять собой деревянное или бетонное основание. Последнее является надежным, долговечным и не дорогостоящим. Но и древесина немногим уступает бетону в долговечности и прочности, поэтому, если возникло желание выполнить пол в гараже из досок, эту идею вполне возможно реализовать – главное в точности следовать всем рекомендациям. Также можно сделать деревянный пол по бетонному основанию, так делают достаточно часто.

Особенности напольного покрытия из дерева

Деревянные полы в гаражах встречаются нечасто, что связано с особенностями монтажа и склонностью древесины к деформациям под влиянием некоторых факторов (повышенная влажность или наоборот, сухость воздуха). Кроме того, дерево легко воспламеняется, а в гараже присутствуют горючие материалы. Но, невзирая на это, немалое количество людей хотят создать в гараже деревянные полы.

Прежде чем приступить к строительным работам, нужно выбрать породу древесины, уделив пристальное внимание ее качеству. Доски должны быть сухими, поскольку сырой материал склонен к деформации. На изделиях не должны присутствовать трещины, сучки и прочие недостатки, так как напольное покрытие в гаражной постройке подвергается существенной нагрузке.

Существуют основные условия, которые необходимо соблюдать, создавая пол из досок в гараже своими руками:

Предпочтительнее приобретать шлифованные материалы.
Покупать древесину рекомендуется с запасом.
Доски должны пропитываться антисептиками, предотвращающими появление плесени и грибков, а также составами, препятствующими возгоранию.

Для создания пола из древесины нужно внимательно выбрать размеры изделий, с учетом некоторых нюансов. Прежде всего, напольное покрытие будет подвергаться значительной нагрузке – у автомобиля внушительный вес. Поэтому толщина досок должна быть более 50 миллиметров. Стоит понимать, что толщина половой доски — очень важный показатель, который не нужно игнорировать. Обязательно создаются лаги для пола в гараже, оптимальный размер их — 100х100 миллиметров.

В процессе монтажа потребуются такие инструменты:

ножовка;
молоток;
правило;
уровень;
отвертка;
рубанок;
наждачная бумага.

Как выбрать деревянное покрытие

Доски бывают нескольких типов. Сорт материала в немалой степени влияет на их стоимость, а также на долговечность напольного покрытия.

Доски высшего сорта не имеют никаких дефектов – сучков, трещин и прочего. В гараже использовать данную древесину не имеет смысла, поскольку она является дорогостоящей, и в основном покупается для создания напольного покрытия в жилых комнатах. Само дерево смотрится очень красиво, и подчеркнуть ее красоту можно с помощью лака или воска на водной основе.

Древесина первого сорта может иметь незначительные дефекты – сучки, трещинки, однако они не должны нарушать общего фактурного рисунка. Это – дерево высокого качества, оно прекрасно подходит для обустройства напольного покрытия в доме. Также эту древесину можно укладывать и в технических помещениях, однако это не является целесообразным из-за цены.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Изделия первого сорта могут иметь в своем составе небольшие сучки и трещинки, у них доступная цена. Они прекрасно подходят для создания чернового пола в жилом доме и основного напольного покрытия в гараже. Пожалуй, это является оптимальным соотношением цены-качества.

Древесина второго и третьего сорта не отличается высоким качеством, она обладает множеством мелких недостатков. Но этот материал вполне подходит для того, чтобы создать напольное покрытие из дерева в гараже. Главное – обработать материал антипиретиками и антисептиками, чтобы предотвратить возникновение плесени, грибка и воспламенений.

Что касается того, как сделать пол в гараже из досок, то нужно в первую очередь следовать рекомендациям специалистов, чтобы покрытие получилось надежным и долговечным.

Для выполнения напольного покрытия из древесины в гараже нужно обустраивать основу, лаговую конструкцию. Во время этой работы необходимо учитывать высоту цоколя и размеры фундамента. Монтаж лаг может производиться двумя способами. Главное — понять, как правильно установить лаги для пола, после чего можно приступать к работе.

Если высота цоколя значительная, на нем можно разместить лаги – фундамент будет служить опорой для них. Их располагают поперек по отношению к стенам сооружения. Важное условие – установка дополнительных опор в виде небольших столбиков.

Для выкладывания подобных подпорок подходят камни и кирпичи, устанавливается опалубка для монтажа опор. Благодаря длине лаг получается основание для создания некоторого количества опорных конструкций. Их фиксируют по месту и обязательно выравнивают.

Если цокольная часть имеет небольшую высоту, лаги можно установить на грунт, но только не на голую почву. Предварительно проводится обработка, оптимальный вариант – выравнивание поверхности песком и щебнем. Керамзит – аналог щебня. Поверх заливается раствор песка и цемента, в результате покрытие получается ровным и надежным. На такое основание лаги устанавливаются быстро и легко.

Под основание конструкции рекомендуется укладывать материал, который сможет служить надежной гидроизоляцией основания – это может быть, к примеру, расплавленный битум на стяжке или рубероид.

Первый вариант монтажа встречается нечасто. Невзирая на то, каким будет расстояние между лагами в гараже, наличие грунта под ними не может служить крепкой и надежной основой, и конструкция не выдержит значительный вес (детальнее: «Какое расстояние между лагами пола делать при устройстве пола»). Бетонная стяжка также не поможет в такой ситуации. Такой вариант деревянного пола может прослужить всего несколько лет, поэтому перед монтажом подобной конструкции нужно внимательно взвесить все плюсы и минусы (прочитайте также: «Как сделать деревянный пол в гараже своими руками – пошаговая инструкция»).

Укладка досок

После того как лаги будут установлены и надежно зафиксированы, можно приступить к монтажу напольного покрытия. Невзирая на то, что помещение является техническим, качеству полу нужно уделить внимание.

При создании напольного деревянного покрытия в гараже применяется та же технология, что и в обычном жилом доме. Укладывать доски нужно таким образом, чтобы они располагались в продольном направлении помещения (подробнее: «Как стелить полы из досок – пошаговая инструкция»).

Деревянный пол в гараже — характеристики и основные тонкости обустройства!

Некоторые владельцы боксов не уделяют много внимания напольному покрытию в гараже, предпочитая оставлять утрамбованную почву или глину. Такой подход избавит от хлопот, связанных с обустройством покрытия и его ремонтом. Однако земляной пол не отличается особой прочностью, поэтому под влиянием постоянных нагрузок легко деформируется. Еще он впитывает в себя бензин и прочие вещества, запах которых вывести из бокса очень сложно.

Деревянный пол в гараже

Наиболее оптимальный вариант для гаража – пол из бетона или древесины. Такие покрытия характеризуются высокой механической прочностью, износостойкостью и привлекательным внешним видом. Более подробно остановимся на создании деревянных полов, поскольку они выглядят интереснее и обладают способностью сохранять тепло, в отличие от бетонной поверхности, которая практически всегда остается холодной.

Пол из дерева теплый и выглядит очень интересно

Содержание

Выбор древесины для гаражного пола
Монтаж деревянного пола в гараже
Установка деревянного пола на бетонное основание
Установка деревянного пола на грунтовое основание
Видео – Деревянный пол в гараже. Лаги по грунту
Видео – Деревянный пол в гараже. Монтаж, часть 1
Видео – Деревянный пол в гараже. Монтаж, часть 2
Видео – Деревянный пол в гараже. Монтаж, часть 3
Видео – Деревянный пол в гараже. Монтаж, часть 4
Видео – Деревянный пол в гараже. Монтаж, часть 5
ДСП и фанерный пол в гараже
Смотровая яма в гараже с деревянным полом
Видео – Смотровая яма в гараже с полом из дерева
Особенности деревянного пола в гараже

Выбор древесины для гаражного пола

Прежде чем приступить непосредственно к обустройству напольного покрытия, необходимо правильно выбрать древесину для его создания. Однозначно стоит отказаться от идеи использовать в боксе красное дерево и орех. Неплохой вариант – хвойные породы, которые отличаются превосходной прочностью и стойкостью к износу. Но лучше всего остановить свой выбор на дубе, поскольку дубовый пол прослужит значительно дольше покрытий из другой древесины.

Древесина дуба подходит для гаражного пола

При выборе материала необходимо придерживаться нескольких простых правил.

При создании гаражного пола можно использовать только сухую древесину, но не пересушенную, а уж тем более не сырую. В противном случае покрытие быстро деформируется.
Изнаночную сторону досок следует обработать антисептическими веществами, например фторидом натрия.Фторид натрия — белый порошок, не имеет запаха, в растворимом виде древесину не окрашивает, как и не снижает ее прочность, а также способствует защите от коррозии металла
При покупке бруски тщательно рассматриваются, если имеется хотя бы небольшая трещина – материал не подойдет.
Объем закупленного материала должен быть на 15% больше, нежели количество, полученное при расчете.

Раствор для обработки древесины

Перед обустройством пола древесину необходимо обработать антипиренами – средствами для повышения огнестойкости материала, а также веществами, препятствующими возникновению гнилостных процессов.

Антипирены повышают устойчивость древесины к воспламенению

Монтаж деревянного пола в гараже

Как правило, в автомобильных боксах устанавливаются напольные конструкции на лагах, которые позволяют равномерно распределить нагрузку по всему настилу. С помощью полов на лагах можно скрыть некоторые дефекты основания, а также коммуникационные системы, например электрический кабель. Однако такая конструкция «поднимает» пол на 6-10 см, поэтому не совсем подходит для очень низких гаражей. Технология монтажа деревянного пола в гараже зависит от имеющегося основания, которое может быть бетонным или грунтовым.

Схема укладки деревянного пола

Установка деревянного пола на бетонное основание

Основание из бетона не нуждается в предварительной подготовке, поэтому можно сразу же приступать непосредственно к монтажу деревянного пола. Специалисты дают несколько основных рекомендаций по этому процессу:

укладывать можно только материал, влажность которого составляет не более 10%;
монтаж лаг производится с определенным шаговым расстоянием, которое зачастую варьируется в пределах от 40 до 50 см;Лаги на бетонной стяжкеЛаги могут укладываться на гидроизолирующую подложку
первыми на бетонное основание монтируются маячные лаги, шаг между которыми составляет примерно 2 м;
фиксация лаг проводится с помощью дюбелей, расстояние между ними составляет 50 см;
промежуточные лаги укладываются по той же схеме, что и маячные. Только после их монтажа приступают к укладке настила.
напольные доски размещаются перпендикулярно лагам и фиксируются саморезами или гвоздями.На фото видно, что между лагами засыпан утеплитель – керамзит

По сути, при наличии бетонного основания совсем не обязательно останавливать свой выбор на лаговой конструкции. Если черновой пол не отличается серьезными перепадами в высоте и не имеет масштабных дефектов, то для обустройства покрытия вполне подойдут толстые напольные доски. Перед началом монтажа плахи обрабатывают олифой и красят, после этого укладывают на чистое бетонное основание. Укладка осуществляется по всей длине гаража, фиксируются доски саморезами или гвоздями.

Подгонка половиц

С монтажом деревянного пола на бетонное основание в гараже справится даже человек без профессиональной подготовки, главное – четко следовать рекомендациям специалистов и придерживаться технологии.

Установка деревянного пола на грунтовое основание

Если основание в гараже не бетонное, а представляет собой обычный грунт, то монтаж деревянного пола становится несколько более сложным процессом, для которого понадобится терпение и определенная сноровка. В этом случае необходима подготовка основания, а сама укладка провидится в несколько этапов:

Грунтовая поверхность разравнивается, для этого можно использовать грабли, а также обычную садовую тяпку.
Создается песчано-гравийная подушка: сначала идет 3-4 см слой песка, затем гравийный или керамзитовый слой такой же толщины. В принципе, вторая прослойка может быть несколько толще, поскольку создается из материалов, фракция которых в разы превышает размеры крупинок песка.Песчано-гравийная подушка
Уложенная песчано-гравийная подушка поливается водой, а затем хорошо утрамбовывается. Делать это можно руками и ногами, хотя гораздо эффективнее будет применение специализированного приспособления – электрической трамбовки (либо виброплиты, ручного катка, ручной трамбовки).Виброплита

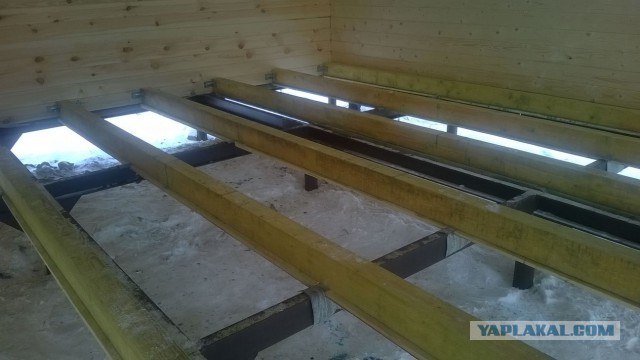

Монтируются лаги, которые представляют собой деревянные бруски, держащие всю напольную конструкцию. Поскольку основание не отличается прочностью и легко деформируется, то лаги устанавливаются на предварительно уложенные ровные доски, причем они должны быть достаточно толстыми, чтобы не прогибаться в процессе эксплуатации.Основания для укладки лаг по грунту (ямы под столбики при необходимости выкапываются до засыпки щебня и песка)Основания для укладки лаг по грунтуЛаги для обустройства деревянного полаБалки

Всю используемую древесину следует пропитать особыми составами для придания материалу лучшей влагостойкости, ведь то, что он не отличается стойкостью к влаге и подвержен гнилостным процессам – ни для кого не секрет. Этой рекомендацией лучше не пренебрегать!

В роли опоры для будущего пола совсем не обязательно использовать только доски, их вполне можно заменить столбами из кирпича или бетона – они отлично справятся с поставленной задачей. Такие опоры монтируются рядам, расстояние между которыми составляет 80 см. Шаг между самими столбиками должен быть равен 30 см.

Видео – Деревянный пол в гараже. Лаги по грунту

Среди прочих тонкостей монтажа деревянного пола на грунтовое основание в гараже можно выделить следующие моменты:

лаги желательно располагать перпендикулярно движению транспортного средства, а сами напольные доски – по направлению движения. Соблюдение этого правила поможет сделать конструкцию более долговечной, да и пол станет значительно прочнее;
напольные доски должны иметь одинаковую толщину – примерно 50-60 см. Более тонкие плахи брать не стоит, иначе пол будет просто прогибаться под весом автомобиля и быстро выйдет из строя;
перед монтажом доски обязательно нужно просушить и покрыть противогрибковыми средствами. Их обратную сторону, которая будет соприкасаться с песчано-гравийной подушкой, необходимо обработать гидроизолирующими составами.

Укладка половой доски

После обустройства деревянного напольного покрытия многие владельцы гаражей оставляют его в первозданном виде, что очень зря, ведь древесина – материал, нуждающийся в бережном отношении. Пол следует покрыть олифой и покрасить, ведь только так можно защитить настил от масляных и бензиновых пятен, которые вывести практически невозможно.

Видео – Деревянный пол в гараже. Монтаж, часть 1

Видео – Деревянный пол в гараже. Монтаж, часть 2

Видео – Деревянный пол в гараже. Монтаж, часть 3

Видео – Деревянный пол в гараже. Монтаж, часть 4

Видео – Деревянный пол в гараже. Монтаж, часть 5

ДСП и фанерный пол в гараже

Существует еще один способ создания деревянного пола в гараже, который подразумевает использование фанеры или ДСП. Эти материалы будут служить в качестве основы для выравнивающего слоя, чем толще он получится, тем с большим шагом будут укладываться лаги. Закончив с установкой маяков, можно переходить к установке лаг, закрепляя их на основании клеем или саморезами.

Укладка фанеры на лаги

В местах фиксации размещаются обработанные клеем фанерные куски. Поверх полученной сетки укладывается листовой материал, который выравнивает пол. Он крепится к лагам саморезами, на 1 лист выходит примерно 9 штук. На выравнивающий слой укладывается влагозащитная пленка, а затем плиты утеплителя. Все это накрывается напольными досками. Таким образом, пол в гараже становится идеально ровным и очень прочным.

Смотровая яма в гараже с деревянным полом

Принятие решения о создании деревянного напольного покрытия в своем автомобильном боксе не является преградой для обустройства смотровой ямы. Организовать ее можно в несколько этапов:

Создается котлован требуемой глубины, дно которого выкладывается плашмя уложенным кирпичом, размещенным перпендикулярно стеновым поверхностям.Процесс выкапывания котлована. Важно, чтобы стенки оставались строго вертикальными
Стенки смотровой ямы облицовываются кирпичом, который располагается ребром.Процесс кладки стен
Пространство между кирпичной кладкой и грунтом заполняется бетонной смесью, делается это по мере роста высоты стен.
Кладка кирпича осуществляется до тех пор, пока не достигнет уровня лаг. Таким образом, плахи будут частично лежать на кладке. В оставшееся пространство монтируется рама, в которую размещаются доски закрывающие яму.Стенки смотровой ямы практически готовыМеталлический уголок, уложенный на стенки смотровой ямы

Обустроить смотровую яму в гараже с деревянным полом достаточно просто, нужно лишь приложить немного усилий и следовать полученным рекомендациям.

Видео – Смотровая яма в гараже с полом из дерева

Особенности деревянного пола в гараже

Деревянный пол в гараже – это экологически чистое покрытие, которое при правильном монтаже и уходе будет радовать владельца бокса не один год. Однако решение о создании пола из древесины в гараже нельзя назвать однозначно правильным, во всяком случае, так считают некоторые автолюбители, которые категорически против применения этого материала. Принять правильное решение поможет анализ плюсов и минусов данного покрытия.

В деревянном полу не трудно обустроить люк для погреба

К преимуществам выбора древесины для оформления пола в гараже можно отнести следующие факторы:

древесина отличается долгим сроком службы, особенно после пропитки защитными средствами. Деревянные полы могут служить около 10 лет, не деформируясь и не разрушаясь;
если часть покрытия была повреждена, то ее относительно легко можно заменить без демонтажа всего настила;
древесина гигроскопична, то есть впитывает влагу из воздуха, что помогает сохранить оптимальные показатели влажности в гараже, а это благоприятно сказывается на состоянии транспортного средства;
деревянный пол, в отличие от бетонного покрытия, хорошо сохраняет тепло, поэтому работа на нем более безопасна для здоровья. Древесину в качестве напольного покрытия часто выбирают люди, которые самостоятельно ремонтируют свое авто;
по прочности толстая половая доска не уступает стяжки из бетона, поэтому может применяться даже в боксах для небольших грузовиков;
на бетонном полу образуется пыль, с деревянным покрытием такой проблемы не возникнет.

Есть у деревянных полов в гараже и свои недостатки, к которым относится способность впитывать запахи, подверженность гнилостным процессам, а также низкая огнеупорность. Однако все эти минусы можно легко нивелировать с помощью применения специальных пропиток, делающих эксплуатационные показатели древесины значительно лучше.

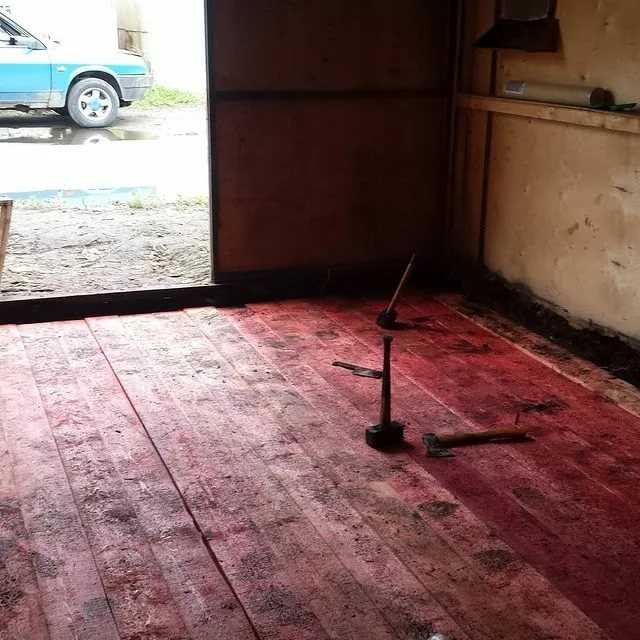

Деревянный полДеревянный пол после окрашивания

Подводя итог, следует отметить, что деревянное напольное покрытие в гараже – довольно спорное решение, обладающее своими достоинствами и недостатками. Отдавать ему предпочтение или нет – зависит от потребностей владельца авто. Если ему приходится часто работать в боксе, то лучше остановить свой выбор на древесине, нежели рисковать здоровьем, лежа на холодной бетонной стяжке. А для сохранения внешнего вида покрытия можно использовать специальные резиновые лены или рубероидные полосы, по которым автомобиль будет выезжать и заезжать.

Этаж выше гаража | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (Rev. 11)

Национальный контрольный список оценщиков

Система теплозащитного кожуха.
2. Полностью выровненные воздушные барьеры. ⁷ В каждом изолируемом месте ниже предусмотрен полный воздушный барьер, полностью выровненный следующим образом:
Полы: На внешней вертикальной поверхности изоляции пола во всех климатических зонах и, если над некондиционируемым пространством, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания. Альтернативы в сносках 12 и 13. ^{11, 12, 13}
2.6 Полы над гаражами, перекрытия над некондиционируемыми подвалами или подвальными помещениями, а также консольные перекрытия.

Сноска 7) Для целей настоящего контрольного перечня воздушный барьер определяется как любой прочный твердый материал, который блокирует поток воздуха между кондиционируемым и некондиционируемым пространством, включая необходимое уплотнение для блокирования чрезмерного потока воздуха по краям и швам, а также достаточную опору для сопротивления и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует жестких воздушных барьеров. Пена с открытыми или закрытыми порами должна иметь конечную толщину ≥ 5,5 дюймов или 1,5 дюймов соответственно, чтобы квалифицироваться как воздушный барьер, если изготовитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться с помощью крепежных деталей с крышками или головками диаметром ≥ 1 дюйма, если иное не указано изготовителем. Гибкие воздушные барьеры не должны изготавливаться из крафт-бумаги, изделий на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 11) Агентство по охране окружающей среды настоятельно рекомендует, но не требует наличия воздушного барьера на внутренней вертикальной поверхности изоляции пола в климатических зонах 4–8.

Сноска 12) Примеры опор, необходимых для постоянного контакта, включают в себя планки для войлочной изоляции или сетку для вдуваемой изоляции. В качестве альтернативы опоры не требуются, если войлок заполняет всю глубину полости пола, даже если происходит сжатие из-за избыточной изоляции, при условии, что значение R войлока было надлежащим образом оценено на основе рекомендаций производителя и единственного дефекта, препятствующего изоляции от достижения требуемой степени укладки является сжатие, вызванное избыточной изоляцией.

Сноска 13) В качестве альтернативы допускается установка воздушной преграды на наружной горизонтальной поверхности утеплителя пола, если изоляция устанавливается в контакте с этой воздушной преградой, наружные вертикальные поверхности полости пола также утеплены, а воздух барьеры включены на внешних вертикальных поверхностях этой изоляции.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, позиция 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 1, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Подробнее см. в руководстве 2015 IECC Code Level Isolation – Требования DOE к дому с нулевым энергопотреблением .

Приложение 2 DOE Zero Energy Ready Home Целевой дом.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или эффективный путь. Предписывающий план DOE Zero Energy Ready Home требует, чтобы строители соответствовали или превышали минимальную эффективность HVAC, указанную в Приложении 2 к Требованиям национальной программы (Rev 07), как показано ниже. Путь производительности домов с нулевым энергопотреблением Министерства энергетики США позволяет строителям выбирать индивидуальное сочетание мер для каждого дома, которое по производительности эквивалентно минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero. Энергоготовый дом Экспонат 1.

Приложение 2, Изоляция и инфильтрация) Уровни изоляции должны соответствовать стандарту IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Утечка во всем доме должна быть протестирована и соответствовать следующим ограничениям проникновения:

Зоны 1–2: ≤ 3 ACH50;
Зоны 3-4: ≤ 2,5 ACH50;
Зоны 5-7: ≤ 2 ACH50;
Зона 8: ≤ 1,5 ACH50;
Пристроенные жилые дома: ≤ 3 ACH50.

Сноска 13) Потолки, стены и полы со стальным каркасом должны соответствовать требованиям к изоляции IECC 2015 г. – Таблица 402.2.6.
Сноска 23) Утечка оболочки должна определяться утвержденным верификатором с использованием протокола испытаний, одобренного RESNET.

2009–2021 IECC и IRC Требования к изоляции Таблица

Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, как указано в IECC 2009, 2012, 2015, 2018 и 2021 гг. IRC, можно найти в этой таблице.

2009, 2012, 2015, 2018 и 2021 Международный энергетический кодекс (IECC)

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, полы: Изоляция полов (включая полы над гаражом и консольные полы) устанавливается для поддержания постоянного контакта с нижней стороной настила чернового пола. Непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала. Стыки плит фундамента и подоконника, верхней плиты стены и верха стены, плиты подоконника и краевой полосы, краевой полосы и чернового пола герметизируются. Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.

Таблица R402.1.1 (Таблица R402.1.2 в IECC 2015 и 2018 гг.) Требования к изоляции и фенестрации — соответствуют уровням изоляции, указанным в этой таблице, или превышают их.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

2009, 2012, 2015, 2018 IRC и 2021 International Residential Code (IRC)

Табл. Устанавливается для поддержания постоянного контакта с нижней стороной настила чернового пола. Непрерывный воздушный барьер устанавливается в оболочке здания, включая краевые балки и открытые края изоляции. Разрывы или стыки в воздушном барьере герметизируются. Воздухопроницаемый утеплитель не используется в качестве герметизирующего материала. Стыки плит фундамента и подоконника, верхней плиты стены и верха стены, плиты подоконника и краевой полосы, краевой полосы и чернового пола герметизируются. Углы, перемычки и краевые балки, составляющие тепловую оболочку, изолированы.
Таблица N1102.1.1 (Таблица N1102.1.2 в IRC 2015, 2018 и 2021 гг.) Требования к изоляции и фенестрации — соответствуют или превышают уровни изоляции, указанные в этой таблице.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Как герметизировать эти балки над гаражом?

2017-05-02
Эллисон Бейлс
Блог

утечка воздухакачество воздуха в гаражераспылительная пена

Двутавровые балки на фото выше проходят по верхней части стены между столовой и гаражом. В прежние времена, прежде чем кто-либо вообще беспокоился о движении воздуха через эти полости балок, строитель ничего с ними не делал. Однако здесь вы можете видеть, что строитель кое-что знает о воздушной герметизации, потому что они установили блокировку между балками. Но что они делают дальше здесь?

Почему эти балки нужно герметизировать?

Все, что вам нужно знать, это три маленькие буквы: IAQ. В домах с пристроенными гаражами часто качество воздуха в помещении хуже, чем в домах без пристроенных гаражей. Когда вы в последний раз заходили в гараж и думали про себя что-то вроде этого: «Я люблю запах этого гаража! Я мог бы оставаться здесь весь день, просто дыша этим чудесным воздухом!»

Не помню, чтобы я когда-нибудь думал об этом. Но я помню опыт, когда пытался как можно быстрее пройти через чей-то вонючий гараж и жалел, что у меня нет респиратора. Это из-за всех неприятных вещей, которые мы храним в наших гаражах. И там лучше, чем в доме, так что давайте держать его там.

Вот тут-то и вступает в дело герметизация. Нам нужен максимально прочный воздушный барьер, отделяющий жилое пространство от гаража. Балки, которые проходят по верхней части стены, отделяющей гараж от дома, должны быть загерметизированы. Вот где должна быть воздушная преграда, а не гипсокартон в гараже.

Как правильно заблокировать и герметизировать эти балки

Двутавровые балки, как вы видите выше, теперь все время используются в строительстве новых домов. Они представляют собой проблему, в отличие от размерных пиломатериалов, потому что стенка (средняя часть) уже, чем полки (древесина по обе стороны стенки). Но заткнуть конечно можно. Вот фотография со страницы Building America Solutions Center, посвященная утеплению и герметизации пола над гаражом:

Из-за вмятин на паутине строитель закрыл щель меньшими кусками дерева. Еще один способ сделать блокировку — использовать жесткую пенопластовую плиту, которую можно обрезать по форме проема. Вот изображение с сайта Building America, показывающее это:

Но установка блокировки — это не конец работы по герметизации. Вам все равно придется использовать герметик на всех краях, через которые может просачиваться воздух. Есть много способов сделать последний шаг:

Герметик, например, Prosoco R-Guard Joint & Seam Filler
Распыляемый герметик, такой как Owens Corning Energy Complete или Knauf Ecoseal Plus
Ленты, как у Siga или Pro Clima

Еще один способ сделать это — использовать изоляцию из напыляемой пены, как показано ниже на другой фотографии из Центра решений Building America.

Важность дизайна

На фотографии, которую я разместил вверху страницы, наилучший вариант для строителя — использовать монтажную пену. Мало того, что у них есть двутавровые балки, с которыми нужно бороться в этом доме, они также приняли здесь глупое дизайнерское решение. Вместо того, чтобы прокладывать один набор балок по этой стене, кто-то решил, что эти балки не могут проходить через стену непрерывно. Следовательно, концы балки выступают посреди каждой полости.

Я уверен, что у того, кто принял это решение, были на то веские причины. Проблема в том, что они не продумали последствия воздушного барьера.
