Как монтируется стропильная система многощипцовой крыши?

Если коробка дома имеет не простую прямоугольную форму, а выполняется в виде сложной фигуры с пристройками, верандами или слуховыми окнами, ее невозможно перекрыть обычной кровлей. В этом случаем осуществляют монтаж многощипцовой крыши. Особенность этой без сомнения красивой и практичной конструкции в том, что она состоит не из двух фронтонов, как обычная, а из 3 или более. Стропильная система многощипцовой крыши отличается от стандартной, однако, при должном уровне профессионализма она может возводится своими руками.

Содержание статьи

Устройство и преимущества многощипцовой крыши

Многощипцовой кровлей называют сложную кровельную конструкцию, состоящую из отдельных, но сопряженных и взаимосвязанных скатов. В отличии от обычной она имеет не 2 фронтона, а 3 или больше. Крыша с тремя щипцами называется трехщипцовой, с четырьмя – соответственно, четырехщипцовой. Монтаж кровли такого обладает высокой степенью сложности, но затраты труда, финансов и времени с лихвой окупает оригинальный и органичный внешний вид этого архитектурного элемента.

Достоинствами многощипцовой крыши опытные кровельные мастера считают:

Высокая прочность и несущая способность. Большая снеговая нагрузка, механические повреждения или сильные порывы ветра не страшны скатам многощипцовой кровли, так как ее стропильный каркас рассчитывается с учетом интенсивных нагрузок.
Простота обслуживания и эксплуатации. На крутоуклонных скатах кровель с несколькими щипцами не задерживается мусор, дождевая вода и мусор, поэтому чистить и ремонтировать их приходится реже.
Возможность оборудования в подкровельном пространстве жилого помещения. Монтаж многощипцовой кровли позволяет более эффективно и рационально использовать свободное место.
Привлекательный внешний вид. По сравнению с обычными двухскатными конструкциями, многощипцовые выглядят более презентабельно и закончено, обогащая архитектурный замысел сооружения.

Элементы многощипцовой крыши

Обратите внимание! Монтаж многощипцовой кровли сопряжен с некоторыми трудностями. Высокая сложность стропильного каркаса затрудняет процесс строительства своими руками. Значительное количество отходов приводит к увеличению стоимости работ. Наконец, большой вес конструкции требует усиления фундамента.

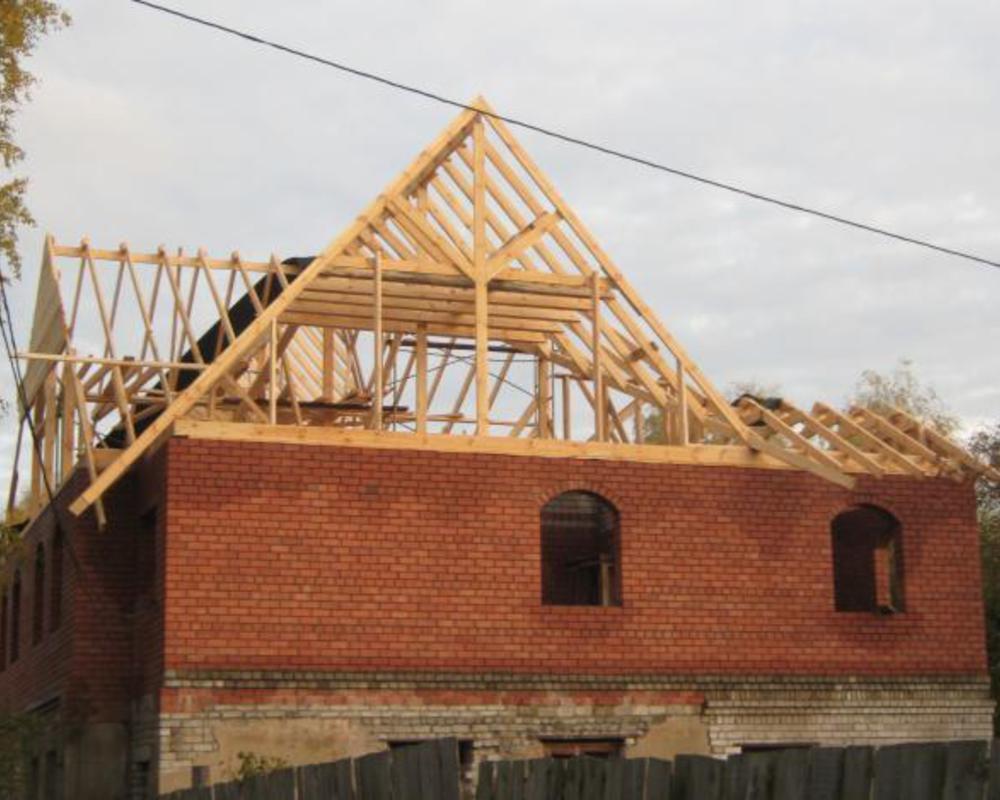

Состав стропильного каркаса

Стропильный каркас многощипцовой крыши отличается повышенной сложностью, поэтому его строительство лучше доверить профессиональным мастерам или хотя бы изучить особенности конструкции по детальным видео-инструкциям. Он состоит из отдельных сопряженных скатов, которые соединятся между собой, образуя внутренние и внешние углы. В состав стропильной системы многощипцовой кровельной конструкции входит:

Мауэрлат. Мауэрлатом называется стандартный элемент стропильного каркаса кровли любой сложности, который смягчает давление стропил на несущие стены, а также равномерно распределяет их вес между опорами.
Стропильные ноги. Стропила или стропильные ноги устанавливают попарно вдоль конькового прогона. Они несут на себе тяжесть кровельного покрытия, а также придают скатам уклон и форму.
Стойки. Вертикальные опоры, поддерживающие коньковый прогон или стропила, называют стойками. Их монтаж выполняют на лежень или затяжку.
Подкосы. Элементы, которые подпирают стропильные ноги, называют подкосами. Они располагаются под углом к стропилам, придавая каркасу жесткость.
Ендовы. Ендовами называют специфический элемент стропильного каркаса многощипцовой кровли, который образуется в месте слияния двух смежных скатов. Эти термином называют внутренний угол, сформированный между ними.

Ребра. Ребрами считаются наружные углы, образованные поверхностью кровли. Кстати, конёк по сути также является ребром стропильного каркаса.

Важно! Выполняя монтаж стропильной системы многощипцовой кровли, помните, что она состоит из чередующихся наслонных и висячих стропил, поэтому считается комбинированной или смешанной.

Устройство многощипцовой кровли

Схема сопряжение скатов

Основные узлы

Схема многощипцовой крыши не может быть типовой, так как каждый проект жилого дома требует индивидуального подхода и тщательных расчетов, учитывающих форму и особенности конструкции, климатические условия в регионе строительства, а также характер использования подкровельного помещения. Так как монтаж такой сложной конструкции своими руками вряд ли возможен, то устройство крыши такого типа сопряжено с большими финансовыми вложениями. Наиболее трудоемкими и уязвимыми узами многощипцовой крыши считают:

Ендовы. Внутренние углы, образующиеся между смежными скатами, подвергаются повышенной нагрузкой. В этом месте накапливается большое количество снега, мусора, застаивается вода, из-за чего нагрузка на каркас повышается. Чтобы усилить конструкцию в этом участке, используются дополнительные распорки и сдвоенные стропила.
Места сопряжения коньковых прогонов смежных скатов. Наиболее трудоемким узлом многощипцовой конструкции является место стыковки брусьев, на которые опираются стропильные ноги смежных щипцов. Это место подвергается увеличенной нагрузки, требует точной подгонки, дополнительной поддержки элементами стропильного каркаса.

Учтите, что своими руками собрать стропильную систему многощипцовой кровельной конструкции, можно только обладая профессиональным опытом, плотницкими навыками, а также имея тщательно просчитанный проект. Для общего развития ознакомится с устройством крыши этого типа можно с помощью видео-инструкций.

Узлы кровли

Распределение нагрузки на ендовы

Видео-инструкция

Стропильная система многощипцовой крыши: устройство, схема, монтаж

При возведении крыши очень важно внимательно подойти к такому вопросу, как монтаж стропильной системы. Эта конструкция будет образовывать каркас всей кровли. При ее создании следует все внимательно рассчитать и провести все работы качественно. Самый простой вариант – это стропильная система односкатной крыши. Выполнить ее сможет практически любой. Но такой вариант устраивает далеко не всех. Поэтому многие выбирают более сложные конструкции, одной из которых и является многощипцовая крыша. А какая стропильная система используется в этом случае? Как ее правильно рассчитать и смонтировать? Об этом и будет рассказано в статье.

Общие понятия

Стропильная система многощипцовой крыши довольно сложная конструкция. Чтобы выполнить ее расчет и монтаж нужно иметь определенный опыт. Но прежде чем о ней рассказать, следует познакомиться с самим понятием многощипцовой конструкции. Что из себя представляет этот вариант крыши? Почему ее так называют?

Такая конструкция представляет собой многоскатную крышу. Самое главное ее отличие – это наличие щипцов или двухскатных элементов с коньком. Именно от них и взяла свое название вся конструкция. Каждый из щипцов одной стороной упирается в стропильную систему основной крыши. Другой конец образует фронтон.

Устройство стропильной системы многощипцовой крыши имеет свои преимущества, а именно:

Такая конструкция обладает высокими несущими способностями и прочностью.
Стропильная система многощипцовой крыши рассчитывается исходя из повышенных нагрузок. Такая особенность позволяет конструкции легко выдерживать даже ураганные ветры и большие слоя снега.
Скаты у таких крыш делаются достаточно крутыми. Это не дает возможности скапливаться на них мусору. А это значит, что обслуживание кровли значительно облегчается. К тому же такая крыша, если правильно ее возвести, долгое время не требует ремонта.
Благодаря высоко расположенному коньку, под многощипцовой кровлей образуется много свободного пространства. Это позволяет свободно создавать дополнительные жилые комнаты на мансардном этаже.
Еще одно преимущество в том, что такую конструкцию можно использовать даже в тех случаях, если дом имеет сложную геометрию.

Но не стоит забывать и о сложностях. Стропильная система многощипцовой крыши – это сложная конструкция. Если у вас нет достаточного опыта в строительных и столярных работах, то лучше доверить ее возведению специалистам.

Основные элементы конструкции

Как уже говорилось ранее, стропильная система многощипцовой крыши – это несколько двухскатных конструкций соединенных вместе. Поэтому и основные принципы будут также схожи. В нашем случае могут использоваться как висячие, так и наслонные системы стропил. Как правило, основное строение имеет большую ширину. Поэтому здесь применяют наслонную стропильную систему. В пристройках используют висячие конструкции, все будет зависеть от ширины строения и наличия осевой несущий стены.

Кроме этого, стропильная система многощипцовой крыши имеет в своем составе следующие основные элементы:

скаты. Их количество у многощипцовой крыши может в разы отличаться от традиционной конструкции. При этом размеры, форма и крутизна непарных скатов также могут различаться;
конек. Этих элементов также будет несколько;
ребра – эти элементы располагаются в местах стыковки скатов. При этом они могут быть только в тех многощипцовых крышах, где используются вальмы;
ендова. Без этого элемента не обходится не одна многощипцовая крыша. Этот элемент располагается на внутренних углах, где сходятся два ската. Ендове нужно обращать особое внимание. Именно здесь в зимний период может скапливаться снег. Поэтому в таких местах испытывается большая нагрузка и чаще всего возникают протечки, полезно почитать: ендова на металлочерепице.

Конечно могут присутствовать и другие элементы. Например, фронтоны. Они закрывают торцы самих шипцов. При этом фронтоны могут заканчивать и основную крышу, если она не вантовая, полезно прочитать: фронтон из профнастила.

Делаем расчеты

Стропильная система многощипцовой крыши сложная конструкция. Поэтому без предварительного составления ее схемы обойтись не получиться. Но прежде всего, следует произвести все основные расчеты. Прежде чем составить план будущей стропильной системы многощипцовой крыши, следует выяснить следующие основные параметры:

Высота расположения конька. Для этого следует использовать такие показатели, как ширина дома или пристройки (в зависимости от того, для какого строения выполняется расчет) и угла наклона ската. Очень часто проводят обратные расчеты. Первоначально определяют желаемую высоту дома, а потом высчитывают угол уклона ската. При этом следует учесть, что ширина основного дома и пристройки будет разной. А это значит, что и угол наклона стропильной системы многощипцовой крыши для каждой постройки будет отличаться. В этом и есть сложности подобного устройства.
Далее, следует выяснить длину основных стропил. Этот параметр легко вычислить из формулы Пифагора. При этом длина стропил для основного здания и пристройки будет отличаться.
Также следует рассчитать длину ендова. Здесь будут располагаться накосные стропила. Здесь также будет использоваться теорема Пифагора. Ендова будет гипотенузой. Сам треугольник состоит из длины стропила основного здания и половины ширины пристройки.
Между коньком и накосными стропилами располагаются нарожники. Их длину также следует выяснить с использованием теоремы Пифагора. Нарожники будут представлять собой укороченные стропила.

Также вычисляется общая площадь кровли. Она будет составлять сумму площадей всех скатов многощипцовой крыши. Это значение необходимо, чтобы рассчитать, сколько кровельного материала вам понадобиться при монтаже, читайте дополнительный материал: расчет стропильной системы.

Нагрузка

Стропила многощипцовой крыши, как и вся система, должны выдерживать все внешние воздействия. Поэтому, еще до начала высчитывания всех основных параметров, следует рассчитать нагрузку. Специалисты различают два ее вида, а именно:

постоянную. В эту группу включают нагрузку на стропильную систему многощипцовой и других типов крыш, вызванной весом используемых материалов. Также сюда входят масса всего оборудования установленного на кровле;
переменная нагрузка. В эту группу включают воздействия от внешних факторов. На стропильную систему действует вес снегового покрова, который будет задерживаться на кровле. Кроме того, также воздействие оказывает и ветер.

Зная, какой угол наклона скатов будет на вашей крыше, можно высчитать переменные нагрузки. Прибавив к ним массу всех материалов, используемых при строительстве кровли, можно определить общее воздействие, которое должна выдерживать вся конструкция, рекомендуется прочитать: расчет стропильной системы двухскатной крыши.

Зная все нагрузки можно определиться с сечением стропил. Чем нагрузки больше, тем толще должны быть основные элементы системы. Кроме того, после таких расчетов определяют и расстояние между стропил или шаг. Также, при необходимости (например, если стропильные ноги слишком длинные) уточняют расположение дополнительных поддерживающих элементов. После всего этого составляется чертеж.

Выполнить правильно все эти расчеты, тем более составить схему будущей стропильной системы многощипцовой крыши – эта задача сложная. Лучше ее доверить специалистам. Или можно воспользоваться специальными программами. С их помощью, указав все необходимые данные, можно не только рассчитать все параметры, но и составить план расположения всех компонентов стропильной системы многощипцовой крыши.

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
высокие прочностные и несущие способности;
простоту в эксплуатации и обслуживании;
рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

сложность монтажа;
большое количество отходов значительно увеличивающих стоимость работ.
внушительный вес конструкции, требующий усиление фундамента.

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

Многощипцовая крыша своими руками — как построить +схемы

Среди различных конструкций кровли самой сложной и привлекательной считается многощипцовая. Особенность ее конструкции заключается в большом количестве сложных элементов. К ним относятся фронтоны, щипцы, ендова и ребра. В данной статье мы расскажем как построить многощипцовую крышу руками, покажем чертежи и схемы, фото и видео материалы.

Чаще всего многощипцовую крышу делают в нескольких случаях:

изначально;
в процессе пристройки помещений;
для монтажа бокового освещения на мансарде;
в зданиях со сложной планировкой и множеством комнат.

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
кровля имеет оригинальный и привлекательный вид;
конструкция отличается надежностью и долговечностью;
появляется свободное пространство для дополнительной комнаты или чердака;
на крутых скатах не задерживается снежный покров.

Недостатки:

сложная конструкция, требующая грамотных расчетов и монтажа;
большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
высокая нагрузка на ендову, возникающая из-за снега;
необходимость качественной гидроизоляции внутренних стыков.

Обозначения основных конструктивных элементов

Устройство кровли

Ендова – место внутреннего соединения скатов, они являются одним из ключевых узлов. Им приходится выдерживать существенную нагрузку от скопления снега, поэтому снизу выполняется поддержка из системы подпорок и подкосов. Гидроизоляция узла имеет огромное значение, по ендовам проходит вся стекающая по кровле вода. Любая ошибка конструкции обернется протечкой.

Ребра – представляют собой наружный угол соединяемых скатов. Одним из сложнейших мест в конструкции многощипцовой крыши считается пересечение конькового бруса, к которому примыкает ендова. Конек – это одно из ребер кровли.

Щипец – участок стены, ограниченный скатами, он получается в форме треугольника и не отделяется от стены карнизом.

Мауэрлат – несущее основание всей кровли, распределяющее нагрузку на стены и фундамент.

Стропила – наслонные, висячие и диагональные.

Обрешетка – каркас из бруса, необходимый для крепления кровельного материала и утепления.

Установка стропильного каркаса

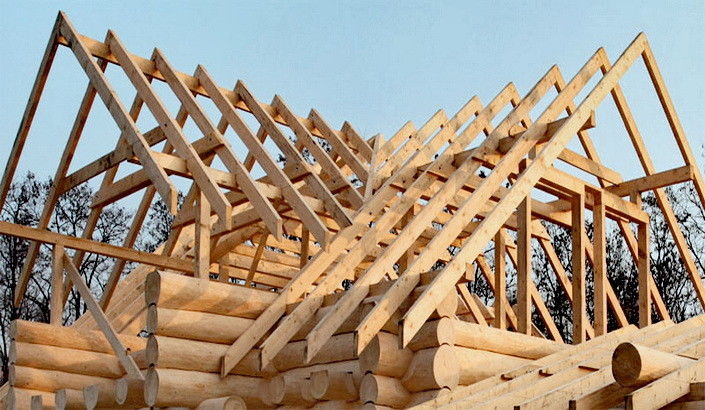

Стропильная система крыши

Основой многощипцовой крыши является мауэрлат. Базовый элемент подвергается высокой нагрузке, поэтому для него используется брус сечением 150×150 мм. К стенам здания он крепится анкерами, заложенными в процессе возведения дома. На мауэрлат опираются стропила. Стропила могут быть наслонными и висячими. Их выбор определяется конструктивными особенностями.

В случае вальмовой и полувальмовой кровли в местах соединения скатов устанавливаются диагональные стропильные ноги. На эти элементы приходится основная нагрузка, поэтому они требуют усиления нарожниками. Такие стропила можно изготавливать сдвоенными, соединенными из двух досок 150×50 мм. Стропильные ноги, усиленные подкосами и ригелями, образуют фермы. Чтобы обеспечить привлекательный вид многощипцовой кровли и необходимую жесткость конструкции, все детали ферм изготавливаются шаблонно. Начинающие строители могут собирать фермы не с помощью врубки, а скрепляя их накладными металлическими элементами.

Вид стропильной системы сверху

Крепление стропил к мауэрлату выполняется путем запилов, установки скоб или уголков. В верхней части стропила соединяются коньковым брусом. При установке стропильной системы в доме большой площади в роли затяжек используются потолочные балки. Усилить конструкцию позволяет лежень – горизонтальный брус, уложенный точно посередине между двумя стенами и соединенный с мауэрлатом. Под накосные ноги и ендову могут укладываться дополнительные лежни.

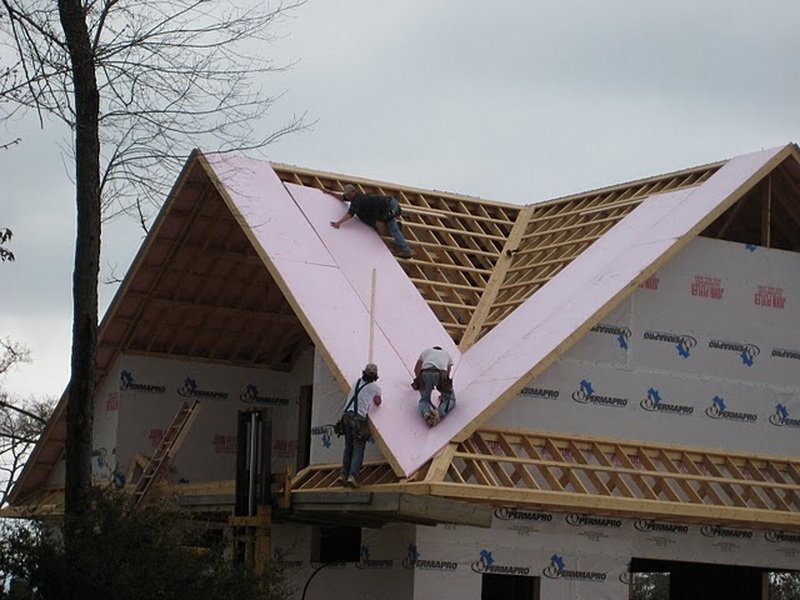

Монтаж ендовы

После установки стропил на них набивается обрешетка, на стыках скатов, где устраиваются ендовы, она выполняется сплошной. Схема устройства гидроизоляции внутреннего угла предусматривает укладку дополнительного слоя, чтобы обеспечить надежность конструкции. На доски стелется гидроизоляция и монтируется нижняя планка. Если ендова состоит из нескольких деталей, они крепятся снизу, верхней деталью перекрывается край нижнего элемента. Место соединения нижней планки и кровельного покрытия утепляется. Для придания конструкции законченного вида устанавливается верхняя планка ендовы.

Устройство обрешетки, утепления и монтаж кровли

Устройство кровельного пирога

Последним элементом стропильной системы является обрешетка. Она набивается на стропила с шагом, зависящим от выбора кровельного покрытия. Для мягкой кровли она выполняется сплошной, для металлочерепицы – с шагом 25–30 см. На обрешетку горизонтально стелется полотно для гидроизоляции, перехлест полос составляет 10 см. Если предусмотрено утепление, то материал укладывается под гидроизоляцию. Выполняя изоляцию конструкции, нельзя забывать о вентиляционных отверстиях. Для многощипцовой крыши рекомендуется покрытие с небольшим весом, чтобы не создавать дополнительную нагрузку на стропила, например, при укладке металлочерепицы.

Монтаж кровли многощипцовой крыши закончен

Существует много вариантов, как сделать многощипцовую крышу, они отличаются по сложности конструкции и внешнему виду. Органичнее всего этот тип кровли смотрится на квадратных и прямоугольных домах.

Видео

Посмотрите видео, в котором подробно рассказывается о том, что нужно знать для правильного конструирования стропильной системы крыши:

Фото

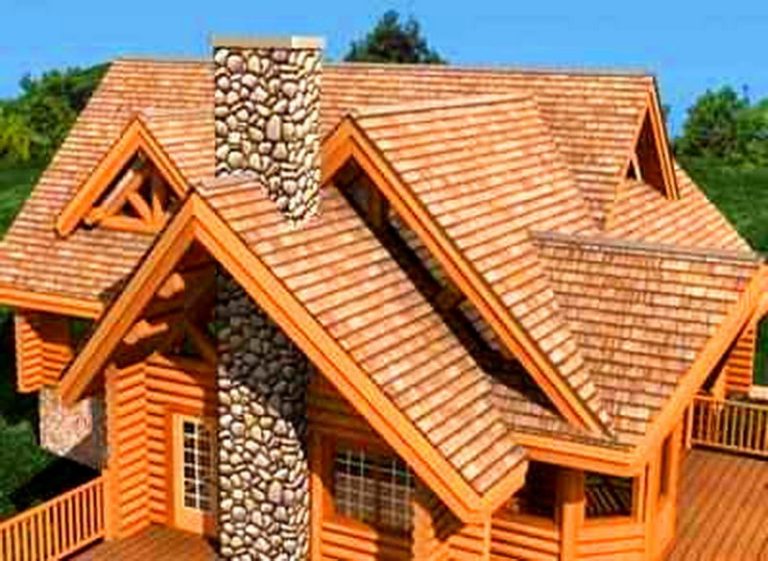

Многощипцовая крыша

Красивая многощипцовая крыша

Многощипцовая крыша из гибкой черепицы

Из металлочерепицы

Многощипцовая крыша на деревянном доме

Для загородного дома

Многощипцовая крыша с мансардой

Простая конструкция

Сложная конструкция

Схемы

Чертеж многощипцовой крыши

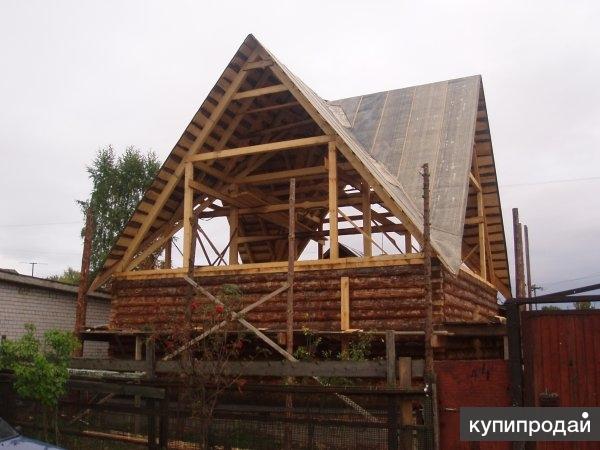

Создание каркаса

Каркас окна на многощипцовой крыше

Конструкция крыши

Стропильная система многощипцовой крыши

Главные узлы конструкции

проекты и чертежи, устройство, плюсы и минусы

Содержание статьи:

Многощипцовая крыша – это разновидность кровельной конструкции, которая сочетает несколько двускатных сооружений, соединяя их между собой. Сложная форма включает в себя несколько фронтонов, не разделенных со стеной с помощью карниза; они также называются щипцами, их обычно 3 или больше. Этот вариант кровли дает возможность обустроить небольшие балконы, слуховые окна стандартной или необычной конфигурации. Установка такого сооружения целесообразна, если дом сложной формы – придает ему монументальные черты и делает схожим со средневековым замком.

Особенности многощипцовых крыш

Ендовы в многощипцовых крышах являются слабым местом

Классическая 2-щипцовая крыша имеет пару скатов, угол наклона и размер которых может варьироваться, и два фронтона. При наличии трех и более элементов кровля будет многощипцовой. Чаще такие конструкции возводят в случае необходимости обустройства открытой или закрытой мансарды, балкона, фронтонов с остеклением. Структура может включать в себя элементы двускатных, купольных, вальмовых, иных типов кровли, причудливое сочетание которых смотрится очень ярко и необычно.

Ендовы являются слабыми точками таких крыш. Если уклон скатов будет слишком маленьким, наверху будет скапливаться грязь летом и снег зимой. Целесообразно монтировать конек с увеличенной высотой, чтобы избежать проблемы.

Конструкция и устройство

Расчеты многощипцовых сооружений зависят от особенностей здания, числа фронтонов, конкретной формы и других факторов. Эти параметры требуется брать во внимание, прежде чем строить объект.

Двускатная

Это наиболее востребованный вариант, обладающий следующими преимуществами:

несколько разнообразных схем соединительных углов;
под кровлей возможно обустроить жилой чердак, мансарду, помещение для иных целей;
сравнительно простой монтаж, легкие работы по плановому обслуживанию и ремонту;
эффективное отведение осадков за счет выверенного угла наклона скатов.

Стропильная система многощипцовой крыши с двумя скатами выполняет функцию несущего каркаса. Сами стропила могут быть расположены под наклоном или являются висячими. В первом случае конструкция сочетается с прогоном на вертикально размещенных стойках, который играет роль опорного элемента. Во втором случае нагрузка на несущую систему не создается. Висячие стропила применяют для обустройства эксплуатируемого помещения под кровлей, наклонные оптимальны, если планируется укладка тяжелого материала (например, натуральной черепицы).

Четырехскатная

При пересечении двух систем, каждая из которых обладает двускатной конструкцией, образуется четырехскатная щипцовая кровля; увидеть расположение компонентов проще всего в разрезе. Компоновка включает в состав внутренний угол и ендову. Конструкция стропильной системы четырехщипцовой крыши довольно сложна в обустройстве, но готовая система смотрится весьма необычно.

Важно, чтобы внутренний угол был организован грамотно: при наличии дефектов будут часто случаться протечки, внешнее покрытие может повредиться. Монтаж четырехскатной крыши дает возможность реализовать сложные дизайнерские решения – от слуховых окон нестандартной формы до опоясывающего балкона в европейском стиле. Главный недостаток кроется в сложном обслуживании и ремонте, если покрытие нуждается в частичной или полной замене.

В строительстве частных домов встречаются комбинации разных вариантов, сочетания вальмовой и щипцовой крыши, встроенные купольные сооружения, соседствующие со скатными моделями. Нестандартные конфигурации находят применение при возведении зданий, форма которых выполнена в виде буквы П, Г или Т. Различные виды многощипцовых сооружений могут использоваться при строительстве таунхаусов, дуплексов и прочих объектов.

Преимущества и недостатки многощипцовых крыш

Одно из преимуществ многощипцовых конструкций – оригинальный внешний вид

К достоинствам можно отнести следующие факторы:

привлекательный солидный внешний вид, возможность применения в архитектурных проектах повышенной сложности;
при грамотной установке такая крыша прослужит не один десяток лет без потери идеального состояния;
возможность монтажа на легких каркасных зданиях и монументальных коттеджах из кирпича;
при правильном расположении скатов на поверхностях не скапливается снег, лед, листва, мусор;
возможность продуктивного использования подкровельного пространства;
богатый ассортимент дизайнерских решений.

Многощипцовая кровля обладает и некоторыми недостатками:

потребность в монтаже разветвленной водосточной системы;
увеличенный расход материалов, включая пароизоляционные, теплоизоляционные и пиломатериал;
возрастание цены из-за увеличенного количества доборных элементов;

Не все покрытия подходят для монтажа многощипцовой кровли.

Расчет габаритов

При создании чертежа важным этапом становится вычисление размеров. Для расчетов используется трехщипцовая разновидность. Сначала требуется определить высоту конька, затем вычислить крутизну наклона скатов. После этого рассчитывают длину стропильных ног, расстояние от конька до мауэрлата. Кроме того, потребуется определить площадь крыши для правильного расчета затрат теплоизоляции, пароизоляции и финишного покрытия.

Монтаж многощипцовой крыши своими руками

Стропильная система

После снятия размеров и изготовления требуемых компонентов установка включает следующие этапы:

настил балок перекрытия;
монтаж мауэрлата;
разметка крепления стропил с расстоянием 50-60 см;
создание стропильного каркаса с центральными стойками и коньковым брусом, установка с фиксацией;
крепление обрешетки;
обустройство кровельного пирога, в состав которого входит пароизоляция, утеплитель;
монтаж кровельного покрытия: черепица, профнастил, мягкая кровля, ондулин, иные материалы;
монтаж коньков, гидроизоляция ендовы;
обустройство вентиляционных выходов, труб и других элементов;
подрезка стропил.

При отсутствии опыта целесообразно заказать монтаж такой крыши у профессионалов: самостоятельные работы чреваты ошибками, исправить которые будет технологически сложно. При несоблюдении технологии можно столкнуться с тем, что кровля не выдержит ветровую нагрузку, деформируется из-за тяжести снега или будет протекать.

Проекты и строительство дома с многощипцовой крышей

На сегодняшний день стали встречаться довольно часто дома с многощипцовой крышей. Строения обладают оригинальным дизайном. Что означает такое название кровельной конструкции, попробуем разобраться.

Типовый проект коттеджа с многощипцовой крышей Вернуться к оглавлению

Содержание материала

Многощипцовая кровля

Этот вид крыши считается самым популярным. Пришел он к нам с Запада и стал эффективно применяться для возведения различных строений. Предварительно составляется проект всей конструкции в специальной программе, чтобы была возможность визуально оценить внешний вид будущего дома.

Отличие многошипцовой крыши заключается в сложности ее сооружения. При этом она будет выглядеть очень оригинально, а строение с ней – изысканным и необычным.

Примечание. Дома для сооружения такой конструкции могут быть любой формы и размера. Гораздо проще сооружать кровлю этого типа на зданиях с прямоугольной или квадратной формой.

Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на мансардах, которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Пример сложной планировки дома в котором используется многощипцовая крыша

Многощипцовая крыша может быть простой и иметь только два ската или же быть многоскатной и насчитывать несколько склонов. В большинстве случаев последний вид характеризуется крестовидной формой на поверхности дома.

Вернуться к оглавлению

Преимущества и недостатки конструкции

Есть несколько характеристик многощипцовой крыши, которые положительно сказываются на ее технических свойствах.

Привлекательный внешний вид. Кровля получается массивной и необычной. Проект ее может быть любым. Все зависит от параметров строения и его функциональных возможностей.
Прочность и надежность. Такая крыша легко способна выдержать на своей поверхности значительные нагрузки и при этом не изменить своего первоначального вида. Все это обеспечивается сбалансированным каркасом стропильной системы.
Долговечность. Срок эксплуатации кровельной конструкции неограничен. Правда, стоит учесть, что большую роль играет материал для ее сооружения и оформления.
Практичность. На крыше такого вида не будут скапливаться осадки. Все благодаря скатам, которые расположены под большим углом наклона.
Эффективность. Использовать пространство под крышей можно по своему усмотрению. Можно сделать там комнату. Именно по этой причине предварительно составляется проект не только дома, но и кровли.

Несмотря на большое количество достоинств многощипцовой крыши, есть еще и некоторые ее недостатки.

Сложность возведения кровли. Работы требуют профессиональной подготовки. Особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые расскажут, как правильно разработать проект крыши и учесть нагрузки кровельного материала на стропильную систему.
Один из вариантов конструкции многощопцовой крыши
Большой объем отходов отделочных и строительных материалов. Из-за того, что основной характеристикой многощипцовой крыши является наличие определенного количество скатов и изгибов, то и средства для ее сооружения будут использоваться нерационально.

Примечание. Перед сооружением такого вида кровли для дома необходимо изначально оценить свои финансовые возможности, так как она является самой дорогостоящей.

Если составляют проект четырехскатной многощипцовой крыши, то необходимо учитывать в расходных материалах средства для изоляции и утепления конструкции.

Вернуться к оглавлению

Из чего можно выстроить дома с многощипцовой кровлей

Стоит учесть, что такой тип крыши оказывает довольно значительные нагрузки на строение. Именно по этой причине специалисты рекомендуют сооружать кровлю только для дома из:

кирпича;
ракушечника;
пеноблока;
газобетона.

Эти материалы наделены определенными показателями прочности и надежности, и из них можно выстроить здания любой этажности.
В некоторых случаях применяют и древесину:

профилированный брус;
оцилиндрованный брус.

В этом случае дома должны иметь большие параметры и огромное количество несущих конструкций, чтобы выдержать нагрузки кровли.

Примечание. Бывает так, что сразу составляется проект одного дома, в котором в процессе работ изменяют вид крыши.

Все это создает дополнительные нагрузки, не учтенные архитекторами. Чтобы строение прослужило еще длительный промежуток времени, нужно провести ряд работ, направленных на его усиление.

В большинстве случаев изначально продумывается усилительная система фундамента дома. По периметру уже изготовленного основания выкапываются канавы, и делается подливка бетонного раствора с применением арматуры. Что касается несущих стен, то они могут усиливаться в местах своего соединения аналогичными материалами или же можно использовать специальные готовые металлические конструкции, которые довольно просто и быстро монтируются как на внешние, так и на внутренние углы строения.

Вернуться к оглавлению

Составляющие элементы многощипцовой кровли

Чтобы правильно составить проект такой кровельной конструкции, нужно знать, из чего именно она состоит.
Итак, в сооружении многощипцовой крыши присутствуют следующие элементы:

мауэрлат;
обрешетка;
наклонные скаты;
стропила;
эндова;
горизонтальные и наклонные ребра;
конек;
свесы.

Кроме этого, используют еще и водостоки для качественного слива воды с поверхности крыши и желобки.

Проект дома с оригинальной конструкцией многощипцовой крыши

Эндовы представляют собой специальные соединения двух скатов на кровле.

Мауэрлат – основание крыши, которое сооружается из профилированного бруса большого диаметра на поверхности стен строения. Именно на него монтируют каркас из деревянных стропил и наклонных балок.

Вернуться к оглавлению

Разновидности многощипцовой крыши

На данный момент такой тип кровли может быть:

Полноценным. Он характеризуется тем, что кровля основывается на стенках строения. То есть в качестве фронта крыши выступает стена дома.
Неполным. Это в том случае, когда фронт является неотъемлемой частью крыши и его сооружают в процессе монтажа кровли из аналогичных материалов.

Чертеж неполной многощипцовой крыши

Совет. Лучше всего останавливать свой выбор на полноценной многощипцовой крыше. Она будет более надежной и долговечной.

К тому же помещение под ней можно использовать для обустройства кабинета или спальни.
Строения с такой кровлей могут иметь неограниченное количество этажей. Самое главное чтобы строительный материал выдержал все нагрузки. Как правило, на загородных участках возводят одноэтажные дома с мансардной крышей. На скатах многощипцовой крыши можно легко монтировать мансардные окна.

Также стоит учесть, что нужно рационально использовать дополнительное пространство. Например, под четырехщипцовой кровлей легко размещаются несколько спален. Все зависит от размеров дома.

Вернуться к оглавлению

Стропильная система многощипцовой крыши

Мауэрлат обеспечивает правильное распределение нагрузки на несущие стены дома. Для его сооружения должны использоваться бруски 15х15 см или 15х10 см. Их длина при этом должна достигать 1,5 м. Стропила собираются из досок, имеющих сечения 15х5 м.

Примечание. Стоит учесть, что стропила могут быть наклонные или висячие.

Их выбор зависит от наличия дополнительных опор. Хотя каждый вид может использоваться одновременно в изготовлении кровли.

Там, где соединяются скаты многощипцовой крыши, монтируют диагональные и наклонные стропильные ноги. На них в процессе работ крепят короткие опорные ноги.

Различные конструкции многощипцовых крыш

Важно. Из-за того, что основная нагрузка будет направлена на диагональные стропила, их необходимо усиливать.

Используют для этого доски аналогичного размера, которые крепят друг к другу.
Вверху стропила соединяются коньком. Он изготавливается самостоятельно из бруса или досок. Можно купить уже готовое изделие такого типа.

Уже на установленных стропилах монтируют обрешетку из деревянных досок. Их размер может быть любым.
Совет. Чтобы увеличить прочность и надежность кровельной конструкции, необходимо делать ячейки обрешетки размерами не более 50х50 см.

Если фронт крыши сооружается одновременно с кровельным каркасом, то нужно его облагородить деревянными досками.

Вернуться к оглавлению

Обустройство многощипцовой крыши

Как только каркас готов, можно приступать к изоляции конструкции. Для этого используют простую полиэтиленовую пленку достаточной толщины. Она прокладывается поверх перекрытий с заходом на мауэрлат.
Обязательно нужно выполнять проклейку всех стыков конструкции герметиком или простым клеем ПВА, который разбавляется специальными веществами для увеличения его прочности и надежности. Покрыть пленкой нужно весь каркас и тем самым защитить его от влаги и других воздействий.

Важно. Если монтаж кровельного материала выполнен неправильно, то возможны протечки крыши, которые негативно скажутся на состоянии деревянной стропильной системы.

В зависимости от того, какой тип отделки был выбран для облагораживания крыши, делается основание для монтажа средств. Например, класть простой листовой шифер можно прямо на готовую обрешетку.

Проект загородного дома с многощипцовой крышей покрытая металлочерепицей

Хотя, если выполняется утепление конструкции, то сооружается второй каркас, который и служит основанием для монтажа материала.

Если же нужно монтировать мягкую кровлю, то не обойтись без листов ОСБ или фанеры. Их толщина должна быть небольшой, чтобы не создавать дополнительных нагрузок на стропильную систему. Они крепятся на кровельном каркасе и на них выкладывают материал.

В этом случае изоляция и утепление конструкции проводится изнутри. В ячейки каркаса вставляют листовые средства: пенопласт или пенополиуретан. Поверх них крепят аналогичные листы фанеры или ОСБ и потом только выполняется внутренняя отделка помещения.

Есть несколько рекомендаций по отделке многощипцовой крыши:

Выбирать нужно только легкие кровельные материалы, которые не способны оказывать дополнительных нагрузок на стропильную систему и тем самым, увеличить эти же нагрузки на фундамент строения.
Монтировать кровлю нужно с учетом всех стандартов СНиП. Стыки соединения материалов обрабатываются специальными средствами, которые обеспечивают герметичность конструкции. Особенно важно это тогда, когда под крышей размещаются функциональные комнаты.

Многие отдают предпочтение металлочерепице. Это средство является оптимальным вариантом для создания неповторимого экстерьера здания. Только вот она обладает определенными недостатками: низкий показатель звукоизоляции, хорошая теплопроводность и многое другое. По этой причине нужно провести качественную изоляцию кровельной конструкции.

Схема изоляции многощипцовой крыши

Керамическая черепица, в отличие от предыдущего материала, будет более практичной и надежной. Она не пропустит холод внутрь и не даст теплу выйти наружу. Она считается самым рациональным выбором для облагораживания многощипцовой крыши, так как количество отходов при ее монтаже будет минимальным.

25 великолепных мансардных крыш с плюсами и минусами

Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые соединяются, образуя низкую крышу. Первый склон очень крутой, почти вертикальный; другой склон довольно пологий и находится в таком месте, что его не видно с уровня земли. Если вы думаете об установке такой крыши в своем доме, но сомневаетесь, вот несколько плюсов и минусов, которые может быть полезно решить.

Плюсы

Мансардные крыши могут помочь создать много дополнительного жилого пространства.Очень популярно использование помещения как полноценного чердака или жилого помещения, называемого мансардой. Этот стиль подходит как для открытых, так и для закрытых слуховых окон для большей эстетической привлекательности, но такой стиль недоступен для других типов крыш.

Мансардные крыши отлично подходят для людей, которым нужна гибкость при постройке дома в будущем. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, начав с простой мансардной конструкции. А позже вы можете добавить чердак или мансардные окна, когда у вас будут деньги и другие возможности.Это не только повысит ценность дома, но также позволит домовладельцам легко добавлять пристройки по мере изменения их потребностей.

мансардная крыша, или французская крыша — всегда креативная и шикарная идея для дома

такая крыша обычно имеет очень уютное чердачное пространство внутри, где вы можете сделать спальню

мансардные крыши выглядят эстетично, и они очень оригинальны в отличие от других крыш

вы можете создать очень уютное и просторное открытое пространство для проживания в доме с мансардной крышей

используйте это чердачное пространство, чтобы наслаждаться светом и видами, исходящими из окон

вы можете сначала пойти для обычной мансардной крыши и добавить к ней жилое мансардное пространство позже

мансардную крышу можно легко изменить, и вы можете добавлять пространства, когда захотите и почувствуете, что

мансардная крыша отлично подходит для тех, кто любит изменения и чувствует себя Пристройки к дому

, если вы хотите пристройку, но у вас нет места для нее, поднимитесь и используйте свою мансардную крышу, чтобы создать дополнительное жилое пространство

мансардная крыша обязательно добавит стоимости дому с дополнительной жилой площадью, и вы можете это сделать в любое время

дом из красного кирпича с серой черепичной мансардной крышей выглядит очень шикарно и броско

современный большой городской дом с черной черепичной мансардной крышей с комнатой

a Шикарный винтажный дом с синей мансардной крышей из гальки выглядит действительно потрясающе и вдохновляюще.

Минусы

Низкая часть мансардной крыши не идеальна для районов с сильным снегопадом.

По сравнению с традиционными двускатными крышами, мансардная крыша требует значительного ухода. У мансардной крыши есть одна более плоская часть, на которой скопилось много мусора. Это может быть большим недостатком для тех домовладельцев, которым приходится работать с ограниченным бюджетом.

Мансардная крыша требует больше времени для установки по сравнению с другими типами кровли и, в свою очередь, потребует больше труда, что приведет к увеличению затрат. Но все же вы можете справиться со всеми этими недостатками, чтобы получить крутой и необычный вид и уютную спальню на чердаке! Быть вдохновленным!

любая мансардная крыша требует большего ухода, чем любая другая, и может быть немного дороже

не считайте мансардную крышу, если вы живете в регионе с сильными метелями, по очевидной причине

мансардную крышу сложнее

имейте в виду, что дом с мансардной крышей выглядит немного старомодно или винтажно

, если викторианский стиль вам не подходит, выберите другой тип крыши

, но мансардная крыша выглядит уникально и очень креативно, в отличие от любого другого типа крыши

Дом в викторианском стиле в черно-белом цвете с шикарной украшенной мансардной крышей

Небольшой, но высокий дом с мансардная крыша, которая становится еще одним жилым этажом

Если у вас очень небольшая площадь, мансардная крыша — хорошая идея для увеличения жилого пространства в вашем доме

красивый дом в викторианском стиле с серой мансардной крышей из гальки и окна в синих рамах в качестве декоративного элемента

Стильный дом в бело-серых тонах с мансардной крышей, используемой как дополнительное жилое пространство

Преимущества и недостатки, которые нужно знать

Что такое мансардная крыша?

Проще говоря, мансардная крыша, также известная как французская или бордюрная крыша, представляет собой сочетание вальмовой и двускатной крыши с точки зрения дизайна.Если вы не совсем знакомы с гэмбрелом, это считается модифицированной версией двускатной крыши, но в отличие от двускатной, у нее есть два ската с каждой стороны. Верхний склон более пологий, чем нижний, который выглядит почти вертикальным.

Мансарда является прекрасным примером того, что архитектурный дизайн — это больше, чем просто проектирование для наилучшей функциональности; это тоже искусство. Поскольку мансарда возникла в 16 веке (первая приписывается Пьеру Леско) и приобрела популярность в 17 веке (благодаря Франсуа Мансарту, в честь которого была названа крыша), она стала фундаментальной частью французской архитектуры.Его также можно увидеть во многих других странах по всему миру. Итак, как определить мансардную крышу?

Определение мансардной крыши

Поскольку ее крутые стороны и двойной скат характерны для многих других типов крыш, мансарду легко принять за другой тип. Также трудно увидеть верхний уклон, когда вы стоите на земле, из-за чего вы можете принять его за одноплоскостную крышу с крутыми сторонами или наоборот. По этим причинам важно точно узнать, как его идентифицировать.

В отличие от гамбреля, который используется во многих амбарах по всей Америке, мансарда имеет уклоны со всех сторон, а не только с двух сторон. Самая большая разница между ними заключается в том, что мансардные крыши всегда будут иметь низкий уклон, а двускатные крыши будут заканчиваться длинными острыми точками на главной балке крыши.

Преимущества мансардной крыши

Мансардная крыша имеет ряд преимуществ. В их число входят:

Эстетическая ценность

Мансардные крыши всех типов имеют элегантный вид, который добавит эстетической ценности любому зданию.Во многом это потому, что они были важной частью французской архитектуры в эпоху Возрождения.

Дополнительное место на чердаке

Благодаря конструкции и обрамлению мансардной крыши (в частности, вертикальному нижнему скату) она имеет гораздо больше места для чердака, чем многие другие стили, особенно по сравнению с шатровой и двускатной крышей. При необходимости чердак легко поместится в хозяйскую спальню. Кроме того, слуховые окна, используемые вдоль нижнего склона, позволят естественному свету проникать в здание и увеличат ощущение пространства.

Облегчает расширение

Структура мансардного помещения значительно упрощает расширение и добавление по сравнению с другими типами. Это связано с вертикальным уклоном нижнего откоса, что значительно упрощает добавление дополнительных этажей в будущем. Если вы думаете, что, возможно, захотите расширить свой дом в будущем, возможно, вам подойдет мансардная крыша.

Хорошо подходит для сельской и городской местности

Мансарда хорошо работает в сельской и городской местности из-за дополнительного пространства, которое она позволяет, а также возможности расширения.

Недостатки мансардной крыши

Этот стиль также имеет свои недостатки, в том числе:

Получить разрешение может быть сложно.

В зависимости от вашего района получить разрешение может быть сложно из-за различных требований. Вам необходимо тщательно изучить местные законы, применимые к этому типу кровли, прежде чем начинать процесс.

Стоимость установки высока

Из-за сложности конструкции мансарда обычно требует больших затрат на установку.Возможно, вы даже сможете установить несколько двускатных или вальмовых крыш, стоимость которых равна стоимости одной мансардной крыши.

Не самый устойчивый к погодным условиям

Если вы живете в районе, где круглый год идут сильные дожди или снегопад, мансарда может быть не лучшим выбором для вас. Дренажная система на более плоском верхнем склоне недостаточно хороша, чтобы выдерживать экстремальные погодные условия, и это может привести к протечкам и даже к обрушению крыши, когда скапливается слишком много воды.

Затраты на техническое обслуживание и ремонт также высоки.

Крыша с высокими затратами на установку почти всегда также требует высоких затрат на техническое обслуживание и ремонт, как в случае с мансардными крышами.Многие кровельщики не знакомы с этим стилем, особенно в наши дни и в этой части мира. Поиск подходящего эксперта может быть проблемой, и, когда вы это сделаете, это может также стоить целого ряда.

Как устроена мансардная крыша?

Если вы думаете о строительстве мансардной крыши, важно знать, как она устроена. Во-первых, крыша, как правило, основана на конструкции с деревянным швом или стоячим швом. Чаще всего верхние края сковород загибают выступ стоячего стыка или обрешетки и заканчиваются слоем ¾ дюйма, в то время как нижние концы сковород либо зацепляются за боковую планку, либо прикрепляются к основанию. .

Варианты дизайна

С момента появления концепции мансардной крыши было несколько вариантов дизайна, которые меняют внешний вид и функции. У каждого из них есть свои плюсы и минусы, поэтому вы должны провести исследование в соответствии с окружающей средой, в которой вы живете, и структурой своего дома, прежде чем выбирать один. К ним относятся:

Прямой

Эта конструкция имеет небольшой наклон на верхней панели, который не всегда виден тем, кто смотрит на крышу с уровня земли.Нижний склон почти полностью вертикален и обычно имеет слуховые окна, которые обеспечивают вентиляцию, свет и даже дополнительное пространство. Однако с прямой мансардной крышей снег может собираться и утяжелять его, в конечном итоге вызывая трещины и протечки. Если вы хотите отремонтировать крышу, но она старая, рекомендуется взять с собой оригинальную часть и попытаться найти соответствие (как можно более близкое) среди более современных материалов для мансардной крыши.

Выпуклая

Эта конструкция имеет изгиб наружу на нижнем склоне и может выглядеть либо как S-образная, либо как колоколообразная.Каждая из этих форм позволяет увеличить внутреннее пространство на крыше без необходимости добавления дополнительных этажей в дом. Этот тип дизайна чаще всего встречается в зданиях суда. Любые владельцы собственности со зданиями с выпуклой мансардной крышей должны удалить все ветки деревьев, расположенные наверху, и те, которые растут в пределах пяти футов от здания.

Вогнутая

Эта конструкция имеет внутренний изгиб, который иногда расширяется, а их нижние наклоны имеют крутой угол.Чаще всего они встречаются в больших зданиях и особняках, построенных во второй половине XIX века. Поскольку верхняя часть мансардных крыш плоская, снег имеет тенденцию накапливаться, что в конечном итоге вызывает трещины и протечки. Даже большое количество дождя может скапливаться и разрушать крышу. Лучше всего проверять крышу не реже одного раза в год, чтобы предотвратить серьезные повреждения.

Что ваш выбор?

Вы все еще думаете о покупке мансардной крыши? Если вы уверены, что сможете справиться с затратами и обслуживанием, которые необходимы для его приобретения, и вы просто не можете перестать думать о красоте, которую он принесет в вашу собственность, дерзайте! Позвоните нам по телефону 215-798-9790, чтобы назначить консультацию по замене крыши.

Размещено 31 августа 2019 г. в Roof

Архитектурные детали: Кровельные системы — Мансардная кровля

Описание: Мансардные крыши, по большей части, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы кастрюль обычно зацепляются за крайнюю планку, чтобы образовалась капля. Концы могут поочередно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев противней — отогнуть их на высоту планки или стоячего шва и закончить сгибом 3/4 дюйма.Затем нижний край гравийного упора или загиба навешивается на эту складку (см. Детали 8.7A и 8.7B).

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, в большинстве специальных положений для установки на низких уклонах и швов обрешетки нет необходимости.

Декоративные рейки можно добавлять так же, как и для шевронных крыш.

Если стоячие швы или рейки должны продолжаться по верхнему краю мансарды, необходимо предпринять специальные меры.Сковороды должны быть непрерывными по верхнему краю. Стоячие ножки шва стоя или обрешетки должны быть прорезаны там, где они загнуты. После сгибания к ножкам необходимо припаять небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется сплошная обшивка, совместимая с используемой кровельной системой.

8.7А. Верх мансарды — Преграда

Эта деталь показывает состояние, при котором верх мансарды встречается с защитным покрытием.Верхний край противней отгибается на высоту шва стоя или планки, затем загибается на 3/4 дюйма. Крышка заглушки зацепляется за этот край, образуя капельницу.

Скачать файл CAD

8,7Б. Вершина мансарды — гравийная остановка

Изображена вершина мансарды на гравийной остановке. Верхний край поддонов обрабатывается аналогично Деталью 8.7A, при этом ограничитель гравия входит в зацепление с загнутым краем поддона.

Скачать файл CAD

8,7 С. Низ мансарды

Это типичное состояние нижнего края мансарды.Нижний край сковороды зацепляется за край кромки, образуя каплю. Горизонтальный размер краевой планки не должен превышать 4 дюйма, если она не прикреплена к потолку.

Скачать файл CAD

8.7D. Изменение мансардного откоса

Эта деталь показывает состояние, при котором дно мансарды встречается с другой крышей. На нижней крыше стоячие швы уложены плоско на расстоянии 8 дюймов от разрыва крыши, загнуты на 3/4 дюйма и закреплены медными планками с шагом 12 дюймов. C. Медные стопорные планки того же веса, что и планка, припаиваются к поддонам между швами на по крайней мере, в 6 дюймах от разрыва крыши и зафиксируйте опорный лист в замке 3/4 дюйма.На верхних крышах, верхний край основания фартука сложенных 3/4″ и закрепляется с медными зажимами на расстоянии 12″ командир К основанию планки припаяна сплошная запорная планка, которая фиксирует край мансардной крыши.

Скачать файл CAD

8.7E. Деталь сплошной рейки над крышей

Деталь иллюстрирует установку непрерывных швов обрешетки над крышей. Стоящие швы при одинаковых условиях детализируются аналогичным методом.

Скачать файл САПР

Показанные поддоны продолжаются от лицевой стороны мансарды по краю до крыши.Выступающие ножки швов должны быть прорезаны там, где они загнуты. После сгибания к тыльной стороне этих ножек нужно припаять небольшие кусочки меди. Затем обычным способом добавляются планки планок, за исключением того, что их ножки также должны быть прорезаны и припаяны там, где они согнуты.

Для дополнительной информации:

Что такое мансардная крыша?

Мансардная крыша — это разновидность вальмовой крыши, характеризующаяся двускатным скатом со всех сторон. Эта конструкция крыши имеет крутой уклон в основании крыши и более пологий уклон на вершине крутого склона.Неглубокие откосы переходят в линию крыши. Во многих случаях пологий уклон мансардной крыши не виден с земли, в зависимости от того, как кровля спроектирована и установлена. Вариации включают традиционную прямую мансардную крышу, а также вогнутые и выпуклые конструкции.

Человек с руками на бедрах

Этот дизайн крыши популяризировал Франсуа Мансар, французский архитектор, работавший в эпоху изящных искусств в 16 веке.Мансард не разрабатывал дизайн, но сделал его обычным, и люди стали запрашивать крыши а-ля Mansart . Англоговорящие, по-видимому, затруднились с его именем, превратив его в «мансардный». Стиль Beaux Arts стал очень популярен в Великобритании и Соединенных Штатах, и в этих регионах мира можно увидеть множество прекрасных примеров этого стиля крыши.

Причина популяризации этого стиля у Мансара была не совсем эстетической, хотя высокие скаты мансардной крыши, безусловно, дополняют архитектуру изящного искусства.Он использовал дизайн, чтобы обойти французское налоговое законодательство. Согласно налоговым кодексам того времени, люди облагались налогом за этаж ниже крыши. С мансардной крышей один или несколько этажей фактически заправлены в крышу и, следовательно, будут освобождены от налогов. Владельцы недвижимости, стремящиеся минимизировать свои налоговые обязательства, могут использовать мансардную крышу, чтобы получить дополнительные этажи, не платя за них.

Увеличенное внутреннее пространство под мансардной крышей — одна из причин, по которой дизайн остается очень популярным.С мансардной крышей можно использовать почти все пространство под крышей благодаря крутому уклону нижней части крыши. Есть много места для головы вплоть до карниза, создавая полностью пригодный для использования пол, который был бы тесным пространством под крышей другого типа. Мансардную крышу можно дополнительно украсить слуховыми окнами, которые сделают дизайн более светлым и просторным.

В местах с сильным снегопадом зимой эту конструкцию крыши необходимо устанавливать осторожно.Снег может скапливаться на пологих скатах крыши, потенциально увеличивая вес крыши. Если вес станет слишком большим, крыша может прогнуться или рухнуть под действием нагрузки. Скопление снега также может способствовать протечкам, поскольку вода вжимается в крышу, замерзает и расширяется, создавая множество мелких трещин и других отверстий.

Часть II-Типы свойств-Глоссарий

А

аркада

крытая веранда, поддерживаемая колоннами и соединенная арками .

дуги

корзина
арка с плоской вершиной, напоминающая форму ручки корзины
плоский
дуга с плоской горизонтальной нижней стороной
заостренный
дуга, заканчивающаяся центральной точкой
круглая
полукруглая арка
сегментный
дуга, образованная только частью круга

архивольт молдинг

окантовка, обычно кладочная, окантовка верхней части арки ; обычно встречается в готическом и романском стиле.

тесак

камень, обработанный и обработанный с ровными краями. Поверхность может быть различной.

В

балкон

платформа, выступающая на консолях из фасада здания, окруженная перилами и иногда поддерживаемая скобами .

Дымоход Baltimore

пара дымовых труб в конце здания, соединенных между собой парапетом стеной; элемент, характерный для зданий в федеральном стиле.

балясина

короткие стойки или шпиндели, поддерживающие поручень.

балюстрада

короткие перила, часто сооружаемые вокруг крыльцов, с горизонтальными перилами наверху и рядом отдельных вертикальных элементов (или балясин) внизу.

зубчатая стена

Конструкция вала замка, где более высокие части стены ( мерлон ) чередуются с открытыми площадками для стрельбы (зубцами).См. зубчатый .

банк

любая группа архитектурных элементов, часто используется в отношении ряда окон.

отсек

вертикальное деление фасада здания.

ремень ход

широкая горизонтальная полоса из камня или кирпича между этажами здания. См. струнный курс .

слепой

архитектурный проем, прикрепленный к стене (т.е.е., окно или аркада) который является только декоративным и не пробивает поверхность стены.

блок

часть здания, которую можно выделить в отдельную секцию.

обрешетка сайдинг

вертикальный деревянный сайдинг, в котором две широкие доски уложены рядом, стык между ними закрывается узкой деревянной полосой.

в штучной упаковке карниз

ограждение между свесом крыши и фасадом здания.

кронштейны

декоративных элемента, размещенных под карнизами , карнизами , подоконниками и т. Д., Которые, по-видимому, обеспечивают структурную поддержку.

с выпуклой головкой кирпич

кирпич, закругленный с одного конца.

контрфорс

короткая стена, построенная перпендикулярно основной внешней стене здания, поддерживающая или кажущаяся поддерживающей внешнюю стену.

С

картуш

Овальное орнаментальное панно.

капитал

декоративный верх колонны или пилястра .

вагонка

Внешнее покрытие каркасных зданий, а иногда и каменных, в которых плиты перекрытия укладываются горизонтально.

фонарь

боковые стены основной части церкви или другого здания, выступающие над крышей боковых проходов и обычно имеющие много окон.

колонка

круглый пирс с основанием, шахтой и капителью, обычно поддерживающий выступающую крышу крыльца.

соединение арка

узких арок расположены одна в другой, образуя большую арку. Обычно встречается в церковном дизайне.

купол

— небольшое куполообразное сооружение, поднимающееся с крыши или башни.

пояс стол

линия , выступ , часто образующий арки, обычно украшающий парапеты зданий романского возрождения.

гирлянда

небольших выступов, построенных из кирпичной стены, где каждый ряд выходит дальше, чем нижний. Чаще всего карниз в Сент-Луисе встречается на карнизах кирпичных домов.

Коринфский заказ

классический архитектурный орден с лицевой частью капитель, тонкие колонны и изысканно изящная отделка у основания карниза .

карниз

выступающий декоративный элемент наверху стены.

курс

одинарная горизонтальная линия кладки на фасаде .

зубчатый

декоративный парапет Дизайн, часто встречающийся в архитектуре неоготического возрождения, который воспроизводит бойницы средневекового замка.

крокет

декоративный элемент в форме листа, расположенный на краю внешних элементов здания, таких как фронтон и фронтон , часто встречающийся в архитектуре неоготического возрождения.

крестообразный план

Форма или след здания, обычно церкви, имеющего форму креста, с длинной секцией или нефом, пересеченной под прямым углом более короткой секцией, называемой трансептом.

D

зубная паста

маленьких зубчатых вертикальных элемента с простым прямоугольным узором, которые чаще всего рассматриваются как часть греческого или классического орнамента.

выкройка под подгузники

ромбовидный узор из кирпича на фасаде, обычно встречающийся в зданиях якобетского периода или эпохи Тюдоров.

Дорический орден

Классический архитектурный орден, определяемый простой капителью и фризом с вертикальными рощами, расположенными через интервалы поперек карниза.

слуховое окно

окно-выступ из скатной крыши. Самый распространенный тип слуховых окон в Сент-Луисе имеет небольшую двускатную крышу. Когда слуховое окно располагается в одной плоскости со стеной здания, оно называется слуховым окном.

коридор двойной загрузки

— план внутреннего этажа, обычно встречающийся в офисных зданиях, квартирах и отелях до 1960-х годов, в котором вход в комнаты осуществляется с обеих сторон коридора.

E

карниз

часть крыши, нависающая над стеной.

отметка

отдельная сторона дома. Также архитектурный рисунок фасада здания. См. Также фасад .

лестница закрытая

Лестница, огражденная стенами и доступная через дверь. Эти узкие, обычно извилистые лестницы чаще всего встречаются в старых типах домов.

рама

тяжелая декоративная окантовка оконных и дверных проемов

зацепленная колонка

полукруглая колонна , выступающая из стены.

антаблемент

верхняя часть классического ордера, содержащая карниз и фриз .

Ф

фасад

одна сторона дома.См. , высота .

фасция

доски, находящиеся на лицевой или внешней вертикальной поверхности выступающих архитектурных элементов, особенно карнизов .

черепица из рыбьей чешуи

отдельных черепиц, изготовленных из дерева или другого материала, с загнутым концом, которые в сложенном виде образуют чешую рыб.

фланговое

, расположенный с одной или, чаще, с обеих сторон архитектурного элемента.

дом плоский

Здание, площадь основания или план этажа которого примерно треугольная или имеет форму «утюга». Часто строится на пересечении трех улиц.

квартира

тип собственности, в котором есть две или более жилых единиц, каждая из которых имеет свою входную дверь и задний вход.

Фламандская облигация

кирпичная стена с чередующимися узорами коллекторов и носилок на каждом ходу.Часто некоторые из заголовков обжигают или покрывают глазурью, чтобы сформировать орнамент на фасаде.

слоистый

декоративных узора в виде листьев, украшающих архитектурные элементы интерьера или экстерьера.

рамная конструкция

здание, конструктивно поддерживаемое деревянными балками.

фриз

плоская горизонтальная полоса, проходящая под карнизом или фронтоном .Чаще всего встречается в орнаментах греческого и классического возрождения.

г

фронтон

треугольный конец наружной стены здания с двускатной или двускатной крышей. См. Также крыши .

галерея

длинная крытая веранда. Этот термин происходит от французского gallerie, для описания крыльца, связанного с французской колониальной архитектурой, часто построенного над первым этажом.

обрезок для пряников

Деревянные отделочные доски

обычно можно найти на фронтонах и подъездах с изящными изгибами и завитками.

H

фахверк

использование тяжелой древесины для строительства зданий, например вертикальных, горизонтальных и диагональных деревянных распорок. Детали отделки, подделывающие эту конструкцию, называются фальш-фахверком. Чаще всего в Сент-Луисе такой фальш-фахверк появляется на внешней стороне домов в стиле эпохи Тюдоров.

головка

верхний горизонтальный элемент оконного или дверного проема.

Заголовок

короткая сторона кирпича, положенная на более широкую сторону.

иерархический

— размещение похожих конструкций на здании, таких как окна, которые становятся больше и сложнее на каждом этаже здания.

кирпич сотовый

кирпичный узор, в котором между некоторыми кирпичами оставлено пространство для украшения или вентиляции.

вытяжка

крышка в верхней части окна или двери, выходящая из фасада , обычно декоративная.

Я

импост

горизонтальный блок в конце арки.

орнамент резной

тонких орнаментов на фасаде, которые обычно встречаются вокруг оконных и дверных проемов на каменных фасадах времен Второй империи или итальянского производства или штукатурке фасадов.

Ионный заказ

a Классический ордер с прокручиваемыми заглавными буквами и простой геометрической окантовкой.

Дж

домкрат арочный

: плоская арка над оконным или дверным проемом, состоящая из кирпичных или каменных элементов, у которой размер верха шире нижнего. Центр отмечен декоративным треугольным камнем .

шарнир

точка, в которой две части кладки кладутся вместе.Стыки заполняются строительным раствором, и внешняя поверхность стыка формируется или «прирезается» долотом до определенной формы.

К

трапеция

центральный элемент арки, часто больше, чем соседние элементы, или украшенный.

л

этикетка

Накладка на двери и окна, обычная для конструкций в стиле готического возрождения, с прямой линией над окном и симметричными линиями, идущими вертикально вниз с обеих сторон.

свет

оконное стекло. Смотри окна, мультисвет.

световая площадка

открытая узкая шахта, построенная в многоэтажных зданиях для освещения и вентиляции. Внутренний световой двор полностью огорожен зданием; внешняя световая площадка открыта с одной стороны улицы или переулка.

перемычка

горизонтальный архитектурный элемент над дверью или окном, часто украшенный, который обеспечивает структурную поддержку проема.

м

мерлон

обычно встречается в архитектуре греческого возрождения, часть зубчатой стены , которая выступает вверх.

мод.

больших декоративных блока под свесом карниза .

кирпич формованный

кирпич, формованный перед помещением в печь, используемый для декоративных обработок, таких как карнизы и лепные украшения.

багет

архитектурных рисунков, которые обычно используются на деревянных элементах интерьера и экстерьера, таких как плинтусы, карнизы, карнизы и поручни для стульев.

мотив (мн. Мотивы)

основной элемент или особенность конструкции

мышиная нора

Узкий проход из передней части двух или более пристроенных зданий, позволяющий попасть в задний двор и войти в задние части.

стойка

вертикальный элемент, обычно из дерева, отделяющий сгруппированные окна друг от друга.

мунтинс

вертикальные, горизонтальные или другие декоративные элементы, разделяющие стекла в одном окне. См. Окна , многоцветный свет .

N

вытирание

заполнение, которое может быть из различных материалов, между конструкционными деревянными балками в вертикальном или горизонтальном бревне и деревянным каркасом .

-П

Палладианское окно

группа окон, обычно встречающаяся в архитектуре колониального и колониального возрождения, состоящая из большого центрального окна , обрамленного более узкими окнами, с полукруглым окном наверху.Деталь, разработанная итальянским архитектором Антонио Палладио в эпоху Возрождения.

парапет

Часть стены, выступающая над линией крыши.

фронтон

архитектурный элемент, обычно встречающийся вокруг дверей и окон и над крыльцами, который имеет фронтон , установленный на антаблементе , с такой же декоративной лепкой, идущей по сторонам фронтона.

перистиль

ряд из столбцов , окружающих здание или открытое пространство.

пирс

массивная кладочная опора; также относится к массе между окнами или другими проемами в высотных зданиях.

пилястра

— плоский прямоугольный столб, прикрепленный к стене здания и имеющий такую же форму, что и столбец .

подушка капитальная

a столица , обычно встречающаяся в романской архитектуре, квадратная вверху с закругленным основанием.Иногда называют подушкой капитала.

вершина

небольшой башнеобразный конец на вершине шпилей, контрфорсов и т. Д.

портал

— большой и важный дверной проем, обычно окруженный плотным, тяжелым декором, который чаще всего встречается в архитектуре готического возрождения.

портик

большое крыльцо, поддерживаемое колоннами Classical или столбами, образующими вход в здание.

выступ

архитектурный элемент, состоящий из пролета , который выступает вперед от основной плоскости фасада здания .

квартал

квоты

обработанных камня, размещенных по углам здания, чередующихся по размеру.

R

возврат

архитектурный элемент, обычно лепнина, , который простирается от одной внешней поверхности или плоскости к другой; например, часть переднего карниза , которая простирается в сторону возвышения , называется возвратной.

крыши

bellcast
линия крыши, которая слегка изогнута, когда крыша встречается с фасадом.
catslide
тип крыши, обычно встречающийся в зданиях эпохи нео-Тюдоров, с очень крутым уклоном; часто одна сторона длиннее другой.
фальш-мансарда
крыша, которая имеет крутой наклон мансарды спереди, но не закрывает третий или мансардный этаж.
двускатная
крыша с двумя скатами, пересекающимися с центральным коньком. Передняя двускатная крыша имеет двускатные концы, ориентированные на передний и задний фасады; Боковая двускатная крыша имеет двускатные концы, перпендикулярные переднему фасаду.
двускатная
двускатная крыша с двускатным скатом с каждой стороны; иногда называют «крышей сарая».
руль
высокая крыша со шпилем над четырехсторонним основанием.
шатровая
крыша с четырьмя наклонными сторонами, переходящими в центральный гребень.
мансарда
крыша, состоящая из крутой секции, увенчанной почти плоской секцией, и обеспечивающая дополнительный чердачный этаж.
пирамидальная
вальмовая крыша , в которой четыре равных ската крыши сходятся в одной точке.
усеченное бедро
вальмовая крыша , скаты которой сходятся на плоской поверхности вместо конька, как если бы верхняя часть бедра была срезана.

черновая

кирпичных блоков, одетых по бокам, но оставленных в незавершенном виде спереди

окно-розетка

круглое окно, обычно встречающееся в церковной архитектуре, часто содержащее витражи и узор.

круглая

небольшое декоративное панно в форме яблока или круглой формы.

бутовый камень

камень, который, возможно, был слегка обработан для придания формы, но в основном имеет незаконченную поверхность при укладке.

камень рустованный

кладка крупными блоками с глубокими стыками , обычно на цокольном или первом этаже здания.

S

прокрутка

архитектурный орнамент в виде свитка.Свитки чаще всего встречаются на капителях Ионных колонн .

фигурный парапет

декоративный парапет , выступающий над линией крыши с прямоугольным или криволинейным верхним краем.

оболочка

внешнее покрытие здания или крыши.

подфарники

одно или несколько узких, обычно фиксированных окон , которые размещаются сбоку от двери или окна.

перемычка

неструктурный горизонтальный элемент, обычно находящийся в высоких зданиях, под окнами каждого этажа.

спираль

небольшой узкий шпиль.

порог

узкое крытое крыльцо, обычно построенное из камня, кирпича или бетона.

рассказ

пространство между любыми двумя этажами здания, выраженное снаружи.

носилки

— длинная сторона кирпича, положенная на широкую.

струнный курс

узкая полоса из камня или кирпича, которая проходит через фасад между этажами здания. См. Также курс ремня .

штукатурка

штукатурные работы на фасаде здания.

окантовка

лепнина или другой орнамент вокруг оконных и дверных проемов.

симметричный

: идентичное размещение архитектурных элементов на здании по обе стороны от центральной оси.

т

дужка передняя

строительство фасада греческого возрождения фасад , с двускатной крышей в виде фронтона и колонн или пилястр.

многоквартирный дом

многоквартирный дом, в котором проживает большое количество семей с низкими доходами.

терракотовый

форма каменной кладки из мелкозернистой глины, которую часто нагревают в форме и используют для украшения.

башня

узкое строение, возвышающееся над крышей здания.

узор

замысловатая, изящная отделка, часто из камня, которая обычно встречается вокруг крыш крыльцов и фронтонов , и витражей в неоготическом стиле и других живописных архитектурных стилях.

трансепт

часть плана церкви крестообразной формы , расположенная под прямым углом к основной части здания или нефу.Также относится к каждому крылу по обе стороны от нефа. Трансепты обычно содержат второстепенные входы и / или боковые часовни.

фрамуга

маленькое узкое окно, расположенное над дверью или окном. Обычно окно маркизы , транец может быть открыт для вентиляции.

трилистник

, обычно встречающийся в церковной архитектуре, три круглых орнаментальных элемента, сгруппированных вместе в форме треугольника.

повернулся

столбов или балясин , сформованных на токарном станке в декоративные конструкции.

турель

тонкая башня с конической крышей, популярная в жилых и коммерческих зданиях с 1860 по 1890 годы.

Тосканский порядок

a Классический порядок, определяемый своей простотой: без рифленых колонн или сложных капителей и с простым карнизом и фриза.

барабанная перепонка

треугольная деталь, образующая верхнюю часть фронтона ; также треугольная или арочная область над церковной дверью, часто богато украшенная.

В

кирпич пестрый

кирпича на фасаде здания в целом одного цвета, с небольшими вариациями стоимости.

фанера

— нанесение готового материала, такого как кирпич, поверх другого материала, часто используемого для придания более богатого внешнего вида, как, например, каменный шпон на кирпичном здании.

веранда

Внешнее открытое крыльцо, чаще всего на первом этаже жилых домов.Этот термин часто используется взаимозаменяемо с крыльцо и галерея.

Вт

уровень грунтовых вод

кирпичный или каменный ряд, проходящий через передний фасад здания между подвалом и первым этажом.

окна

навес
одностворчатое окно на шарнирах, которое откидывается наружу или внутрь.
створка
окно, подвешенное на одну сторону и открывающееся либо наружу, либо в комнату.
doublehung
окно с двумя створками, одна над другой, которые могут открываться обеими.
исправлено
окно, которое не открывается и не двигается.
промышленная створка
многосветовое окно из металла с множеством небольших стекол, расположенных в прямоугольной сетке и обычно объединяющее фиксированные окна и створки. Обычно встречается в промышленных образцах середины — конца 20 века.
multi-light
окна с более чем одним стеклом внутри створки.Окна с декоративным рисунком описываются количеством стекол или светильников на каждой створке. Например, створчатое окно с шестью лампами имеет шесть небольших оконных стекол, разделенных панелями. Окна с двойным подвесом описываются тем, что количество стекол в верхней створке «превышает» количество стекол в нижней створке, например: два на два или шесть на один.
спаренные
два окна, разделенные стойкой , под единой аркой или перемычкой.

крыло стенка

продолжение стены, которая выступает за пределы самого здания.

Определение мансардной крыши и синонимов мансардной крыши (англ.)

Мансардная крыша или мансардная крыша (также называемая французской крышей ) представляет собой четырехстороннюю шатровую крышу в форме гамбреля, характеризующуюся двумя скатами с каждой стороны с нижним скатом, пробитым слуховыми окнами, на более крутой угол, чем верхний.^[1] ^[2] ^[3] Крыша создает дополнительный этаж жилого пространства, ^[4], например чердак. Верхний скат крыши может быть не виден с улицы, если смотреть с непосредственной близости к зданию.

Впервые популяризировал дизайн крыши Франсуа Мансар (1598–1666), опытный архитектор эпохи французского барокко. ^[5] Особенно модным он стал во времена Второй Французской империи (1852–1870 гг.) Наполеона III.^[6]

Опознавание мансарды

Две отличительные черты мансардной крыши — крутые стороны и двоякий скат — иногда приводят к тому, что ее путают с кровлями других типов. Поскольку верхний уклон мансардной крыши редко виден с земли, обычную одноплоскостную крышу с крутыми сторонами можно ошибочно принять за мансардную крышу. Крыша в виде гамбрел, обычно встречающаяся в амбарах в Северной Америке, является близким родственником мансарды. И мансардные, и двускатные крыши подпадают под общую классификацию «бордюрных крыш» (скатная крыша, которая отклоняется от конька в двух последовательных плоскостях).^[7] Однако мансарда — это бордюрная вальмовая крыша со скатами со всех сторон здания, а гамбрель — бордюрная двускатная крыша со скатами только с двух сторон. (Бордюр представляет собой горизонтальный тяжелый брус непосредственно под пересечением двух поверхностей крыши.)

Во Франции и Германии не делают различий между гамбелями и мансардами — их называют «мансардами». Во французском языке mansarde может обозначать стиль крыши, жилое пространство на чердаке или чердак непосредственно внутри него.^[8]

Преимущества мансарды

Схема поперечного сечения мансардной крыши с деревянным каркасом; каждая из его четырех граней имеет одинаковый профиль.

Мансардный стиль максимально использует внутреннее пространство мансарды и предлагает простой способ добавить один или несколько этажей к существующему (или новому) зданию без обязательной кладки. ^[9] ^[10] Часто декоративный потенциал мансарды раскрывается за счет использования выпуклой или вогнутой кривизны и сложной обрамления слуховых окон.

Одно из часто встречающихся объяснений популярности мансардного стиля заключается в том, что он служил укрытием своих владельцев от налогов и дождя. Один из таких примеров этого утверждения из книги 1914 года « Как сделать загородную местность » гласит: «Говорят, что мсье Мансар обошел бессмысленный налог на окна во Франции, приспособив оконную крышу, носящую его имя. » Это во многих отношениях маловероятно: Мансар расточал деньги своих клиентов, и хотя французский налог на окна действительно существовал, он был введен в 1798 году, через 132 года после смерти Мансара, и не освобождал мансардные окна.^[11] ^[12] ^[13]

Более поздние примеры предполагают, что либо французские, либо американские здания облагались налогом по высоте (или количеству этажей) до основания крыши, или что мансарды использовались для обхода ограничений по зонированию. ^[14] ^[15] Последнее объяснение является наиболее близким к истине: с 1783 года действовал парижский закон, ограничивающий высоту зданий до 20 метров (65 футов). ^[16] Высота измерялась только до линии карниза, поэтому любое жилое пространство, содержащееся в мансардной крыше, не подлежало обложению.^[17] Пересмотр закона 1902 года позволил разместить в такой крыше три или даже четыре этажа. ^[18]

История и использование

Раннее использование

Этот стиль популяризировал во Франции архитектор Франсуа Мансар (1598–1666). Хотя он не был изобретателем этого стиля, его широкое и заметное использование его в своих проектах привело к появлению термина «мансардная крыша», фальсификации его имени. ^[11] Традицию дизайна продолжили многочисленные архитекторы, в том числе Жюль Ардуэн-Мансар (1675–1683), его внучатый племянник, ответственный за Шато де Дампьер в Дампьер-ан-Ивелин.

Вторая Империя

Мансардная крыша снова стала популярной во время реконструкции Парижа Османом, начатой в 1850-х годах, в архитектурном движении, известном как «Второй ампир».

Влияние Второй Империи распространилось по всему миру, часто применяемое для крупных гражданских структур, таких как правительственные административные здания и ратуши, а также гостиницы и вокзалы. В Соединенных Штатах и Канаде, и особенно в Новой Англии, влияние Второй империи распространилось на семейные резиденции и особняки, часто испорченные итальянскими элементами и элементами готического возрождения.Башня с мансардой стала популярным элементом многих проектов. ^[19] ^[20] ^[21]

20 век

Постановление о зонировании 1916 года, принятое Нью-Йорком, способствовало использованию мансардных крыш; правила, требующие использования отступов на высотных зданиях, способствовали мансардному проекту. ^[23] ^[24]

В конце 1970-х и 1980-х годах коммерческие застройщики заинтересовались элементами стиля постмодерн и адаптировали мансарду для новых жилых домов и многоквартирных домов во многих районах США. Заключительный отчет, 2 июня 1916 г. — Google Книги . http://books.google.com/books?id=ox8oAAAAYAAJ&pg=PA259. Проверено 14 марта 2011.

Как монтируется стропильная система многощипцовой крыши?

Устройство и преимущества многощипцовой крыши

Состав стропильного каркаса

Основные узлы

Видео-инструкция

Стропильная система многощипцовой крыши: устройство, схема, монтаж

Общие понятия

Основные элементы конструкции

Делаем расчеты

Нагрузка

Рекомендации по возведению

Посмотрите еще статьи:

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша стропильная: преимущества и недостатки

Стропильная система многощипцовой крыши, схемы

Схемы многощипцовых крыш: фото

Многощипцовая крыша своими руками — как построить +схемы

Особенности

Обозначения основных конструктивных элементов

Установка стропильного каркаса

Монтаж ендовы

Устройство обрешетки, утепления и монтаж кровли

Видео

Фото

Схемы

проекты и чертежи, устройство, плюсы и минусы

Особенности многощипцовых крыш

Конструкция и устройство

Двускатная

Четырехскатная

Преимущества и недостатки многощипцовых крыш

Расчет габаритов

Монтаж многощипцовой крыши своими руками

Проекты и строительство дома с многощипцовой крышей

Многощипцовая кровля

Преимущества и недостатки конструкции

Рекомендации по составлению плана строения с многощипцовой кровлей

Из чего можно выстроить дома с многощипцовой кровлей

Составляющие элементы многощипцовой кровли

Разновидности многощипцовой крыши

Стропильная система многощипцовой крыши

Обустройство многощипцовой крыши

25 великолепных мансардных крыш с плюсами и минусами

Плюсы

Минусы

Преимущества и недостатки, которые нужно знать

Что такое мансардная крыша?

Определение мансардной крыши

Преимущества мансардной крыши

Эстетическая ценность

Дополнительное место на чердаке

Облегчает расширение

Хорошо подходит для сельской и городской местности

Недостатки мансардной крыши

Получить разрешение может быть сложно.

Стоимость установки высока

Не самый устойчивый к погодным условиям

Затраты на техническое обслуживание и ремонт также высоки.

Как устроена мансардная крыша?

Варианты дизайна

Прямой

Выпуклая

Вогнутая

Что ваш выбор?

Архитектурные детали: Кровельные системы — Мансардная кровля

8.7А. Верх мансарды — Преграда

8,7Б. Вершина мансарды — гравийная остановка

8,7 С. Низ мансарды

8.7D. Изменение мансардного откоса

8.7E. Деталь сплошной рейки над крышей

Для дополнительной информации:

Что такое мансардная крыша?

Часть II-Типы свойств-Глоссарий

А

аркада

дуги

архивольт молдинг

тесак

В

балкон
