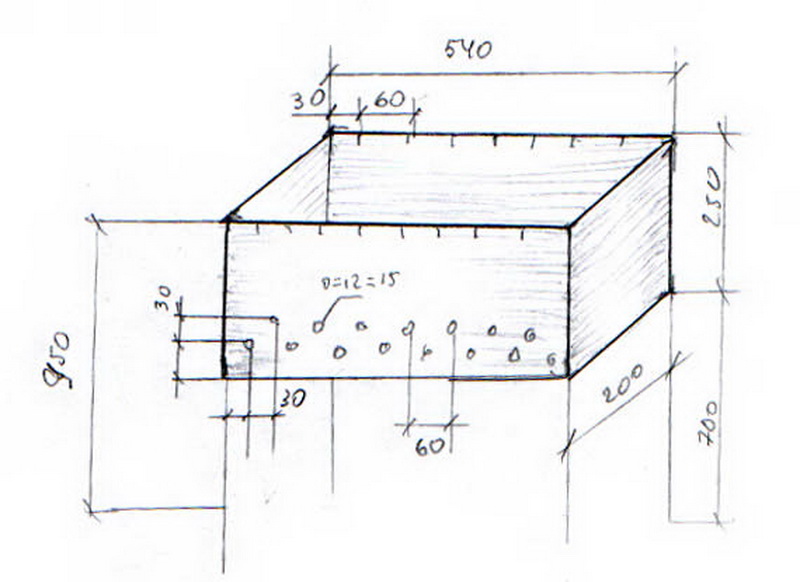

Эскиз мангала с размерами: Мангалы из металла своими руками: размеры, фото и инструкции

Чертеж мангала с размерами для приготовления вкусного мяса

Самый лучший мангал — это тот, что сделан «под себя». Поэтому, несмотря на обилие готовых мангалов, многие люди стремятся сделать мангал своими руками, чтобы рассчитать его размеры под себя и построить то сооружение, которое будет комфортным и долговечным. Своими руками можно сделать металлические мангалы и более основательные стационарные — каменные или кирпичные. Важно при этом правильно выбрать модель и чертежи.

Для чего нужны чертежи?

Содержание статьи

• 1 Для чего нужны чертежи?
• 2 Коротко о размерах
• 3 О конструкции мангалов
• 4 Конструкция простейшего мангала из металла
• 5 Нужен ли дымоход?
• 6 Мангал и камня или кирпича
• 7 Заморочки с бочкой
  • 7.1 Похожие статьи

Даже самая простая конструкция, которой является металлический мангал, требует точного расчета. Тем более если вы решили своими руками сделать кирпичный стационарный мангал. Любая конструкция — это, прежде всего, жаровня под угли и боковины, на которых будет размещаться ряд шампуров. Все остальное в виде вытяжного дымохода или полки для хранения дров является факультативным и делается как улучшение и усложнение основной конструкции.

Высоту мангала можно предусмотреть любую

Мангал — вроде бы простое сооружение, но и его нужно делать с умом. Для этого стоит подготовить чертежи и рассчитать правильные параметры.

Коротко о размерах

Каким бы ни был ваш мангал, он должен отвечать двум основным задачам — готовить еды столько, чтобы хватило всем, и обеспечивать удобство при готовке. Поэтому, прежде чем рисовать чертежи, выясните главное — на сколько людей рассчитан будет ваш шашлык и кто его станет готовить.

Высоту мангала можно предусмотреть любую. Например, готовые мангалы имеют высоту от 70 до 120 см. Но если уж вы решили изготовить его своими руками, размерами нужно ориентироваться на рост человека, который будет работать на мангале. Для этого он должен встать ровно. Не сгибая спины, и держать горизонтально шампур. В этой удобной для него точке и будет высота мангала. Ниже не надо, выше — тоже ни к чему.

Что касается ширины жаровни, то принять, что она составляет обычно 30 см. Посему именно столько? По размерам шампура с нанизанным на него мясом. Теоретически можно сделать и более широкую жаровню, тем более что металлического листа не жалко. Однако слишком широкое дно не позволит сконцентрировать жар и часть тепла будет бездарно уходить в воздух. Так что смысла размахиваться с шириной нет совсем.

Глубина мангала не должна превышать 13-15 см

Другое дело — длина мангала. Это вопрос собственных предпочтений, но, скорее, потребности. Если мангал будет использоваться для нужд одной семьи, то вполне достаточно небольшого, 60-80 см мангала. Но если планируете сделать своими руками большой мангал для большой компании, то не менее метра, из расчета, что на один шампур потребуется примерно по 10 см.

Наконец, последние размеры — это глубина жаровни. Многие ошибочно полагают, что чем она больше, тем весомее будет конструкция, тем больше углей вместит и, следовательно, тем лучше будет результат. Из всего этого верно только одно — углей действительно потребуется очень много, вдвое больше. Чем в обычном неглубоком мангале. А вот нужно ли такое изобилие, вопрос. На вкус шашлыка большая подушка из углей никак не повлияет, а времени и дров потребует гораздо больше. Впрочем, мелкое днище еще хуже, чем глубокое — угли вблизи сожгут шашлык раньше, чем вы это поймете. Так что, изготавливая мангал своими рукам, ориентируйтесь на размеры глубины где-то максимум в 13-15 см.

О конструкции мангалов

Конструктивно мангалы могут различаться весьма серьезно. Но в основе металлического сооружения лежит обычно традиционный прямоугольный короб с широким днищем, боковыми и торцевыми стенами и отверстиями для поддува воздуха — они расположены вдоль боковых стенок. Такой металлически ящик крепится на ножки, они могут быть приварены к мангалу, но если сделаете их съемными, то мангал будет удобнее транспортировать и собирать.

Дно мангала должно быть с отверстиями для доступа воздуха

Чертежи пригодятся для того, чтобы при изготовлении мангала своими руками можно было просчитать потребность в материале, раскроить листовую сталь и изготовить аккуратную конструкцию.

Конструкция простейшего мангала из металла

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

• Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
• На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

В условиях закрытого помещения необходимо установить дымоход для мангала

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения. Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича.

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
2. Укладка слоя гидроизоляции.
3. Укладка красного замоченного кирпича на раствор из песка и глины.
4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

• Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
• Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

Похожие статьи

Мангалы из металла своими руками. Размеры, фото готовых изделий

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Незаменимыми помощниками в частном доме или на дачном участке являются мангалы из металла своими руками. Размеры, фото законченных жаровен, приведенные в этой статье, помогут справиться с их обустройством самостоятельно. Подобные изделия довольно часто используются при проведении праздников на природе, однако чтобы понять, какое устройство необходимо, нужно разобраться в их разновидностях.  Готовый чертеж мангала из металла с размером короба и опор можно использовать в работе как образец.

Металлический мангал с коваными элементами

Содержание

• 1 Разновидности мангалов
• 2 Простейший походный мангал из металла своими руками. Фото, чертежи
• 3 Неразборный мангал из металла своими руками. Чертежи, фото
  • 3.1 Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления
• 4 Разборные мангалы из металла своими руками. Размеры, фото
• 5 Оригинальные идеи мангалов
• 6 Защита от коррозии
• 7 Мангал из металла своими руками (видео)

Разновидности мангалов

Самый простой вариант мангала из металла своими руками размеры, фото которого приведены ниже, представляет собой обыкновенный прямоугольный «аквариум» на ножках. В его основание засыпаются угли, за счет которых и создается жар. Однако существует множество современных образцов, принципиально отличающихся от стандартного. Они более усовершенствованы и красивы.

Размеры стандартного мангала на ножках

Можно выделить несколько вариантов исполнения мангалов:

• стационарный. Довольно массивная конструкция, чаще всего устанавливаемая на жесткое основание. Металлические мангалы могут стать интересным и в то же время красивым элементом дизайна участка. Тому в подтверждение и фото мангалов с коптильней из металла своими руками (чертежи таких моделей можно найти в интернете). Современные умельцы предложат различные формы подобных изделий, из которых можно будет выбрать оригинальный вариант для домашнего использования. Он прослужит долгие годы;

Стационарный кованый мангал

• переносной. Основным отличием таких конструкций является их компактность и разборность. Они значительно меньше по весу, чем их стационарные собратья, и могут легко поместиться в багажнике автомобиля. Единственным минусом портативных изделий можно считать недолговечность. Их изготавливают из более тонких металлических листов, чтобы уменьшить общую массу. Слишком тонкий материал часто деформируется и прогорает;

Примеры переносных мангалов из металла

• передвижной. Обычно это довольно крупные конструкции, часто неразборного типа, дополнительно оборудованные колесиками для удобства перемещения по участку. Часто украшают коваными элементами такие мангалы из металла своими руками. Размеры, фото таких изделий довольно разнообразны и среди большого набора вариантов можно выбрать самый подходящий.

Передвижной мангал-барбекю с колесами

Отдельно стоит отметить электрический мангал. Для удобства пользователей в нем предусмотрено автоматическое вращение шампуров. На такой жаровне мясо прожаривается равномерно. Существуют и полностью электризованные экземпляры, на которых вместо углей используются нагревающиеся спирали.

Чертеж мангала из бочки с электро-вертелом

Простейший походный мангал из металла своими руками.

Фото, чертежи

Самый простой и легкий в изготовлении переносной мангал представляет собой две небольшие стойки в виде буквы «П» из металла, которые втыкают в землю. Естественно, места под угли в нем нет, их располагают на земле непосредственно между стойками.

Статья по теме:

Трубогиб для профильной трубы своими руками. Несколько способов, позволяющих из подручных средств изготовить трубогиб для профильной трубы своими руками. Что такое трубогиб и для каких целей он нужен.

Его минусы:

• маленькая высота не позволяет жарить мясо стоя;
• открытое пространство – довольно большая потеря жара.

Простейший походный мангал

Такое изделие можно легко взять в пеший поход. Оно занимает мало места и поместится даже в рюкзак. Для его изготовления потребуются два уголка, длина которых будет равна длине мангала, а также четыре металлические стойки и детали для крепления конструкции. Фото мангала из металла демонстрирует простоту такого приспособления.

Полезный совет! Для стандартного мангала обычно используют металлический лист толщиной около 2 мм. Чем больше толщина, тем долговечнее будет конструкция, поэтому некоторые мастера используют металл толщиной 5 мм.

Конструкция простейшего походного мангала

Неразборный мангал из металла своими руками. Чертежи, фото

Несложно собрать стационарный мангал из металла своими руками. Для создания простейшей прямоугольной жаровни потребуется:

• стальной лист;
• арматура или уголки для стоек;
• болгарка с подходящим камнем;
• дрель;
• газо- или электросварочный аппарат.

Шаг 1: сваривание корпуса и ножек мангала

Предварительно стоит подготовить чертеж будущей конструкции. Здесь нужно предусмотреть высоту готового изделия, его ширину и длину, отметить расстояния между перфорационными прорезями, а также нахождение фасок для шампуров. Стандартное расстояние между вентиляционными щелями в мангале из металла своими руками составляет 7-8 см, их устраивают примерно на таком же расстоянии от дна конструкции.

Количество фасок зависит от того, сколько шампуров планируется использовать. Стандартное их число – 8.

Шаг 2: создание дополнительной съемной подставки

Мангалы из металла своими руками: чертежи и фото. Пошаговая инструкция изготовления

Как сделать своими руками мангалы из металла? Чертежи, схемы, фото, видео-материалы, имеющиеся в интернете, могут стать примером для самостоятельного изготовления качественного и долговечного изделия. Размеры мангала из металла выбирают индивидуально, рассчитывая на желаемое количество шампуров в одной закладке:

1. На металле отмечают границы стенок и дна будущего изделия.
2. По проведенным линиям разрезают лист.
3. Перфорационные отверстия выполняются дрелью.
4. Прорезают фаски на верхних краях длинных стенок.
5. Все детали соединяются сваркой.
6. Ножки заостряют снизу, срезав болгаркой угол.
7. Приваривают стойки к коробу.

Шаг 3: мангал со съемной подставкой сделан своими руками

Полезный совет! Ножки мангала можно выполнить из прутьев. Для этого в верхней их части нарезают резьбу, а ко дну короба приваривают подходящие по размеру гайки. Неплохо справляются с нагрузкой стойки из уголка, соединяемые с основной конструкцией при помощи болтов. Их при необходимости можно открутить.

Шаг: 4 использование мангала для приготовления пищи

Разборные мангалы из металла своими руками. Размеры, фото

Не нужно использовать сварочный аппарат для создания мангала из металла своими руками. Чертежи, фото подобных изделий подскажут, как правильно собрать конструкцию. Оптимальный размер короба будущей конструкции составляет 70х30 см. При разрезании металлического листа оставляют около 4 см на стыки. На стенках выполняют небольшие прорези и сгибают листы таким образом, чтобы можно было состыковать углы и дно конструкции. На каждой детали, в том числе и на ножках, высверливают отверстия под шурупы.

Конструкция разборного мангала

Такой мангал легко собирается и разбирается, поэтому его легко брать с собой на природу. Установка подобной жаровни займет всего несколько минут.

Полезный совет! Если детали конструкции соединить мебельными обвесами, то выполненный своими руками мангал из металла можно будет складывать после окончания готовки.

Металлический мангал с навесом

Оригинальные идеи мангалов

Довольно легко изготовить шашлычницу из обычной металлической бочки. Готовый мангал может быть в двух вариантах: с крышкой и без. Для этого бочку разрезают на две неравные части, меньшая из которых будет служить крышкой. Края полученных металлических форм тщательно зачищают от заусенцев и обрезков. К нижней части, предназначенной для жарки, приваривают ножки из уголков или тонкой трубы. Выполняют вентиляционные прорези, а к краям стенок приваривают небольшие полочки. На них удобно класть решетку для жарки, а также шампура.

Мангал сделанный своими руками из бочки

Верхнюю меньшую часть тоже обваривают по краям уголком, на обе части крепят петли и соединяют конструкцию воедино. Довольно легко сделать коптильню из такого мангала из металла своими руками. Фото, размеры подобных изделий помогут самостоятельно собрать необходимую конструкцию для дома.

Оригинальный мангал-барбекю

Неплохо смотрятся мангалы с элементами ковки. Часто их оборудуют дополнительными приспособлениями:

• полками;
• подставками;
• колесиками.

Кованый мангал в виде кареты

Современные мастера-дизайнеры создают поистине уникальные конструкции для жарки в виде пиратских сундуков, небольших автомобилей или паровозов. Их украшают коваными узорами или цветами. Подобные мангалы станут прекрасными элементами декора любого дачного или придомового участка.

Примеры креативных самодельных мангалов

Защита от коррозии

Любое металлическое изделие необходимо защитить от коррозии. Для окраски обычно используют специализированные составы, устойчивые к большому жару. Существуют и другие способы защиты. Довольно распространенным считается воронение. В результате подобного процесса на металлическом листе появляется совершенно черная пленка, защищающая изделие от высокой температуры.

Мангал из металла своими руками (видео)
