Самостоятельное проектирование частного дома — как правильно спроектировать и сделать планировку, придумать и составить план самому, из чего можно построить своими руками

Первый шаг – разведка местности
Как правильно начать проектировать дом
Из чего можно сделать планировку на участке
Как правильно делать план дома
Подвальное помещение
Как составить план фундамента дома
Современный проект первого этажа загородного дома
Коммуникации
Самостоятельное проектирование второго этажа частного дома
Мансарда и крыша
Как утверждается проект перед началом строительства
Наши рекомендации

Негативная экологическая обстановка, загрязненность мегаполисов, постоянные пробки на дорогах заставляют людей задумываться о смене места жительства. Многие приобретают земельные участки за чертой города и начинают возводить коттеджи собственными силами или при помощи строительной компании.

Но перед основными работами необходимо составить и сдать план будущего строения. Мы расскажем вам, как правильно спроектировать и спланировать свой дом самому.

Первый шаг – разведка местности

По своему вкусу вы уже выбрали себе место для возведения уютного гнездышка. Это может быть ровная поверхность с плодородным слоем,которая отлично подходит для разбивки сада. Возможно, вам захотелось остановиться на местности со сложным ландшафтом. В каждом случае строительство будет иметь свои особенности. Чтобы понять, с какими трудностями и финансовыми затратами вам придется столкнуться, необходимо провести исследования грунта.

При возведении зданий важно учитывать большое количество характеристик:

Уровень и сезонные колебания грунтовых вод. Это напрямую влияет на возможность создания подвала или погреба. При близости влаги к поверхности придется большое внимание уделить гидроизоляции и монументальности фундамента.
Все помещения, находящиеся ниже уровня земли, потребуют большого количества изоляционных материалов, обязательно сооружение вентиляционных систем.
Характеристики грунта. В зависимости от этого будет проектироваться основание здания. На скалах глубина будет минимальной. На рыхлых почвах, особенно сильнообводнённых иногда приходится очень сильно заглубляться.
Породы оцениваются на пучение в климатических поясах с сильными перепадами температур.
Определяется наличие выходов воды на поверхность (ключи, ручьи).

Вся информация послужит основанием при создании проекта как самого здания, так и ландшафта вашего участка.

Как правильно начать проектировать дом

Самым простым выходом является приобретение готового типового плана, тем более что на сегодняшний момент многие компании занимаются этой деятельностью.

Предположим, что вы хотите сами составить схему строения на свой вкус.

С чего начать:

Определитесь с местом и примерным размером. По расположению на участке существуют некоторые ограничения. Например, вы обязаны отступить от межи необходимое расстояние, нельзя выходить за фасадную линию. Распланируйте пространство для предполагаемых построек (беседка, летний душ, гараж, бассейн и т. д.). Из всех этих факторов прояснится оптимальное место для будущего жилого здания.
На семейном совете или самостоятельно определите этажность, необходимое количество комнат, ориентировку окон и все другие индивидуальные пожелания (от наличия отдельной ванной при спальне до разбивки зимнего сада).
Перенесите все свои планы на бумагу. Начертите схему участка с предполагаемыми объектами. Это поможет вам понять, насколько удобно будет организовано пространство двора. Иногда даже 50 см очень критичны, например, при выезде автомобиля. Можно также воспользоваться соответствующим программным обеспечением.
Нарисуйте масштабно фасад и другие ракурсы основного здания. Правильно будет исполнить все это в цвете, так вы получите близкий к реальному виду.
Приступайте к процессу определения внутреннего дизайна.

Из чего можно сделать планировку на участке

Предположим, что вы определились с размерами строения. Чтобы не рисовать объекты каждый раз, создайте макет в удобном масштабе. Например, одному метру равен сантиметр.

Из плотной бумаги можно вырезать участок в таком же уменьшении. Отметьте зоны ограничений и расставляйте свои «кубики», как хотите. Такой макет дает очень наглядное представление, и вся семья легко может внести свои коррективы в зависимости от пожеланий.

Стоит подумать о возможных дальнейших изменениях. Например, если вы в будущем захотите строить еще что-нибудь в глубине двора, неплохо иметь подъезд к такой зоне, для того чтобы подвезти строительные материалы и спецтехнику.

Не делайте все наспех, правильная планировка участка – залог будущего уюта для всей семьи. Если не получилось с первого раза, то повторите процесс.

Как правильно делать план дома

Решение такой задачи – творческое и интересное мероприятие. В нем с удовольствием примут участие все члены семьи.

Первоначально определитесь с объемом строения, наличием подвала, гаража, второго этажа или мансарды. Состыкуйте ваши пожелания с финансовыми возможностями. Определитесь с индивидуальными предпочтениями.

Решите, из какого материала будут возводиться стены, фундамент, перекрытия. От этого зависит толщина, которую в дальнейшем необходимо перенести на план. Выясните возможности подведения коммуникаций и создания канализации, место для колодца. Вооружившись всеми этими знаниями, приступайте непосредственно к созданию схемы.

Подвальное помещение

Лишней территории не бывает. Все, что находится ниже уровня земли, имеет свою специфику. Применение этому можно найти всегда. Там отлично разместится пространство для хранения консерваций на зиму, баня или сауна, мастерская, спортивная комната, прачечная, котельная и т. д. При наклонном ландшафте под первым этажом очень удобно располагается гараж.

Решите, как вы будете туда попадать. Возможны варианты спуска вниз в общем блоке с лестницы на второй этаж или отдельный вход с улицы, технического пространства. Надо понимать, что площадь, занимаемая проходом, будет также недоступна для размещения каких-то объектов на 1 этаже.

После того, как определились, начертите масштабный план с выделением всех толщин перегородок, мест расположения оконных и дверных проемов, лестниц. Удобным вариантом является размещение на этом уровне всех коммуникаций. Дизайн оформления необходимо учитывать. В результате вы получите схему, на основе которой можно будет продолжать дальнейшее творчество.

Как составить план фундамента дома

Задача похожа на предыдущую, только немного проще. От того, каким будет основание, зависит местоположение несущих стен и прокладка водопровода.

Начертив рисунок опоры с выделением толщин всех стен, мы получаем основу для создания дальнейших помещений.

Есть вариант не стеснять себя в выборе планировки жилого здания очертаниями фундамента. Тогда вам придется на опору поместить капитальное перекрытие. В этом случае расположение перегородок в выше находящемся пространстве не будет зависеть от выбранного типа. А за профессиональными советами можно обратиться в проектную компанию.

Современный проект первого этажа загородного дома

Компоновка внутреннего пространства ограничена только контуром фундамента и вашей фантазией. Это может быть студия или классический вариант с выделенными спальнями, гостиной, кухней, коридором.

Перед вами уже есть схема расположения капитальных стен. Их категорически не рекомендуется перемещать. В остальном все зависит от ваших предпочтений.

Сделайте черновой набросок разделения площади. Вход в средней полосе России обязательно предполагает наличие тамбура. Это нужно учитывать. Он может быть встроенным или в виде крыльца.

Поняв, как сделать примерную планировку дома, определитесь с расположением окон и межкомнатных дверей. Остекление — это важная часть того, как будет выглядеть здание снаружи. Необходимо совместить с количеством света, проникающим внутрь.

Определите параметры и принцип работы дверей (распашные и сдвижные). С помощью размещения всех деталей на масштабном рисунке убедитесь в том, что это удобно.

Выберите оптимальное расположение лестниц. Они занимают достаточно много объема, и не стоит на этом экономить, иначе не получится сделать безопасный подъем.

Положение этого элемента достаточно серьезно влияет на циркуляцию воздуха внутри помещения. Узел возможно совместить со спуском в подвал, что позволит оптимизировать компоновку.

Большую часть времени вам придется проводить именно на этом уровне. Обычно здесь располагается кухня, общая комната, санузел и ванна. Поэтому к организации этой территории нужно подойти с особой тщательностью.

Коммуникации

Подведение и разводка электричества, водоснабжения, газа, канализации, вентиляции, информационных кабелей накладывает отпечаток на удобство использования и простоту обслуживания. Имея примерную схему расположения объектов в подвальном помещении и на первом этаже, уже можно понять, как будут прокладываться трубопроводы, воздуховоды и провода.

Иногда приходится скорректировать схему для того, чтобы упростить и оптимизировать магистрали. На проведение, например, газовых труб, существует много ограничений и правил. Их придется учитывать.

А такую систему, как отведение стоков, желательно разработать с возможностью легкого обслуживания и замены.

Также надо учесть, что у всех изделий есть предельный срок эксплуатации. И если не вы, то ваши дети рано или поздно будут вынуждены обновить всю систему.

Немалую роль играет внешний вид. Популярным способом является прокладка в специально предусмотренных нишах. Современные материалы позволяют решить все проблемы.

Если неправильно сделанное водоснабжение и слив отходов не приведут к большим неприятностям, то неполадки в обеспечении газом и электричеством могут спровоцировать фатальные последствия. Поэтому как создание плана, так и исполнение лучше поручить компетентным организациям.

Самостоятельное проектирование второго этажа частного дома

Значительное расширение жилой площади можно осуществить при сооружении 2 уровня. Наверху принято располагать спальные помещения, иногда с ванной комнатой, территорию отдыха (тренажерный зал, бильярдная, оранжерея, детская).

При составлении схемы строения вам придется опираться на расположение несущих стен первого этажа, точки лестничного проема, возможности подведения коммуникаций и согласовывать с дизайном фасада. Мы рекомендуем создать такой же макет, как и в предыдущих случаях.

Особенностью второго уровня является возможность размещения балкона или лоджии. Следует учесть это преимущество. Наличие двух этажей вносит определенную специфику в организацию отопления. Проектирование теплоснабжения делается с расчетом пониженной отдачи вверху и большей внизу.

Мансарда и крыша

Основной элемент, защищающий строение от атмосферных осадков, – это кровля. При этом она играет большую декоративную роль. Форма, дизайн, используемые материалы очень значимы. Пространство под металлочерепицей или ондулином часто пустует. Во многих случаях хорошим решением является создание дополнительной жилой площади. Без изменения угла наклона возможно разместить полноценные комнаты по габаритам в два раза меньше, чем на первом этаже.

Такое решение позволяет с минимальными затратами увеличить жилище в полтора раза. Если внести изменения в кровлю, то этот показатель может вырасти до 1,8.

Внешняя защита от атмосферных осадков должна выполнять свою основную функцию: надежно противостоять дождю и ветру. В России очень важным параметром является способность выдерживать давление снегового слоя. В некоторые годы покров создает усилия до 1 тонны на квадратный метр. Поэтому экономить на несущих конструкциях не стоит.

В последнее время популярным стал минималистичный стиль. Он подразумевает создание плоской крыши. Это довольно дорогое решение, потому что снег не имеет возможности схода и тает по мере накопления от тепла, идущего с технического уровня. Перекрытие делается из капитальных бетонных плит, способных выдержать большую нагрузку. Гидроизоляция осуществляется за счет слоя битума.

Современные реалии позволяют создать очень разнообразный дизайн крыши и мансарды. Только ваши предпочтения и материальное положение способны ограничить вашу фантазию.

Как утверждается проект перед началом строительства

Итак, вы самостоятельно сделали эскиз дома и, совершив не одну попытку, смогли правильно оформить план. Скорее всего, в этом виде проект не будет принят. Количество нюансов в строительстве настолько велико, что и профессионалы не застрахованы от мелких ошибок.

Наилучшим решением будет предоставить ваши наработки, пожелания, и по этим параметрам заказать рабочий проект в специализированной компетентной организации. Услуга позволит вам избежать многих формальностей, например, разводка электроснабжения и подводка газа требует сертификации. Кроме того, специалист, вернее всего, заметит мелочи, которым вы не придали значение. Это сэкономит вам время и деньги. Путь от замысла до документа с юридической силой довольно длинный и требует массу специфических знаний.

Наши рекомендации

После принятия решения построить свой дом и правильно сделать план, необходимо ответственно подходить к каждому этапу:

Выбор места. Если вы хотите заниматься огородничеством или поставить теннисный корт, то вам нужен ровный, удобный и плодородный участок. Для создания сложного ландшафтного дизайна лучше подходит местность с неровным рельефом.
Привязка здания к пространству изначально очень важна, ведь от этого зависит организация всей территории.
Фундамент, хоть его и не видно из грунта, является основанием коттеджа и определяет, насколько прочно он будет стоять.
Оптимально продуманное внутреннее пространство сопровождает вас все время проживания. Поэтому каждый малейший недочет повлечет за собой неудобство.
Крыша прикрывает и защищает вас от погодных катаклизмов, поэтому ей тоже нужно уделить должное внимание.

Мы постарались вам рассказать, как придумать и сделать планировку дома своими руками и предоставили видео и фотографии процесса. Желаем вам творческих успехов!

Данная информация не является официальной рекомендацией и взята из открытых источников. Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Планировка дома: основные этапы — All4decor

Планировка дома – составная часть проектной документации, где зафиксировано расположение главных конструкций, перегородок, дверей и окон. В таком документе также отображаются площадь и размер всех помещений, используемый для строительства материал, расположение сантехники и другие технологические отметки.

Определяем размер дома и количество его этажей

Многие принимают решение построить максимально просторный дом. Но такой вариант может оказаться нерациональным. Нередко стандартный коттедж 10х10 м является оптимальным решением. Изучив соответствующие фото, в этом несложно убедиться.

Если дом высокий, то перемещение по нему занимает много времени, расходы на отопление возрастают. Также стоит подумать и о налоге на недвижимость, размер которого зависит от площади дома.

Двухэтажный дом необходим для семьи с несколькими детьми, а небольшой одноэтажный – универсальное решение, которое подойдет большинству. Также не стоит забывать, что когда дети вырастут, то просторный второй этаж станет ненужным.

Но двухэтажный дом все же имеет определенные преимущества перед строением с одним этажом. При одинаковой площади строительство такого коттеджа обойдется дешевле за счет уменьшения расходов на обустройство фундамента и кровли. В высоком доме легче разместить нужные комнаты, а также уменьшаются теплопотери. Но планировка одноэтажного дома освобождает от необходимости возводить лестницу.

Как спланировать дом?

Чтобы частный дом был удобным, нужно грамотно расположить комнаты на плане строения. Второй этаж – подходящее место для спальни, а первый – для гостиной, кухни. Но если в семье есть пожилые люди, то одна спальня должна располагаться внизу.

Оцените, с какой стороны будет находиться солнце. Стандартный вариант: спальню ориентируют на восток, гостиную – на запад, кухню – на восток или юг. Если окно выходит на юг, то необходим кондиционер. Лестница располагается с северной стороны. Также нужно учитывать, выходят ли окна на шумную сторону улицы. Оптимальное решение – чтобы окно спальни было ориентировано на спокойный участок.

В помещениях, расположенных с южной стороны, хорошо растут цветы. Но в них может быть жарко в летнее время. Поэтому на южной стороне приусадебного участка высаживают высокие деревья, преграждающие путь солнечным лучам.

Планировка дома: базовые рекомендации

Комфортный жилой дом – это строение, где планировка соответствует советам специалистов, проверенных на практике. Какие частые моменты нужно учитывать?

При самостоятельном создании проекта учитывается толщина стен. Общая толщина внешних и внутренних стен может составлять 0,5 метра.
Оптимальная форма для любой комнаты, будь то санузел или кухня – приближенная к квадратной. Удобная ширина – не менее 3 метров.
Чем меньше коридоров в коттедже, тем лучше. Если отказаться от них не получается, то коридор нужно делать не менее 1,5 метров шириной.
Перед тем как определять размер будущего дома, составьте список всех необходимых помещений. Например, детская для первого ребенка, для второго ребенка, балкон, терраса, подвал. Рассчитать площадь каждого – важный этап. Как этого сделать? В масштабе нарисуйте помещение и расставьте внутри него мебель, также учитывая ее размеры. Так часто выясняется, что готовый план требует корректировки. Например, в зале мало места, чтобы поставить просторный диван, а на балконе – слишком много.
Окна мест, где хозяева дома находятся много времени, лучше ориентировать во двор. Так удобно наблюдать за игрой ребенка на свежем воздухе, за приходом гостей и т.д.
Санузел, кухня – места, на площади которых не стоит экономить. В противном случае нахождение в них будет доставлять дискомфорт. На каждом этаже должен быть свой санузел.
Подвал удобен еще и тем, что при его наличии не требуется теплоизоляция пола. Но возведение подвала – удовольствие далеко не дешевое, ведь фундамент в таком случае строят особым образом.
Терраса и крыльцо должны быть включены в проект изначально. Иначе значительно возрастает риск позже возвести непонятные строения.
Частое решение – обустроить мансардный этаж. Это дешевый вариант по сравнению с возведением второго этажа с кровлей, но менее комфортный. Много хозяев домов жалуются, что мансардный ярус неудобен в эксплуатации.
Планировка дома должна включать отдельное помещение для котла, размеры и площадь которого должны соответствовать установленным требованиям. Некоторые котлы разрешается вешать на кухне, но котельная – более современный и безопасный вариант.

Высота потолков

Частый вопрос – как определить высоту потолков? Чрезмерно низкие потолки, как и высокие, станут нерациональным решением. Потолки, высота которых превышает среднюю, увеличивают затраты на отопление дома, строительство стен, лестниц, отделку.

Если площадь помещения больше 20 кв. м, то комфортная высота потолков – выше 3 м. Для площади 16-20 кв. м оптимальная высота потолков – от 2,7 до 3 м. Поэтому планировка должна учитывать, что в пределах одного этажа лучше делать помещения приблизительно одинакового размера. Если планировка не позволяет поступить подобным образом, то высоту потолков делают разной. Например, уровень значительно понижают путем обшивки гипсокартоном. Ведь небольшое помещение с высокими потолками выглядит дисгармонично.

Интересный и современный вариант, благодаря которому планировка станет уникальной – потолки двойной или полуторной высоты относительно минимальной в доме. Например, так обустраивается гостиная. Подобный современный план – частое решение на фото иностранных интерьеров. Но такое решение связано с определенными трудностями

Сохранить

Как сделать проект дома самостоятельно: как правильно составить и начертить план жилья своими руками

Собственное загородное жилье по многим параметрам выигрывает у городской квартиры в многоэтажке. При этом следует понимать, что строительство жилого здания — дело весьма непростое, недешевое. И, пожалуй, самое существенное затруднение, с которым может столкнуться собственник земельного участка — это проектирование. Поэтому всем, кто приступает к постройке частного жилища, не помешает знать, как сделать проект дома самостоятельно своими руками.

Что нужно учитывать при составлении

Рассчитать нужные параметры и все грамотно спланировать без привлечения опытных специалистов довольно сложно, но все-таки реально. Главное, что необходимо брать во внимание при планировании:

Функциональность. Возведенное жилье по итогу должно быть максимально комфортным и практичным.
Простота сооружения. Не следует браться за реализацию слишком мудреных проектных решений. Богатая фантазия — это безусловно здорово, но без соответствующих навыков и образования сделать все правильно самому не удастся.
Эстетика. Она важна не менее практичности. Построенный объект обязан радовать глаз своего владельца, быть привлекательным как с внешней стороны, так и внутри.

Вышеперечисленные принципы необходимо обязательно учитывать. Только следуя им можно справиться с поставленной задачей. Стоит еще раз напомнить, что в данном случае речь идет о постройке самого простого в проектном отношении частного здания. С проектировкой даже средней сложности любитель сам не справится.

Программы для проектирования домов самостоятельно

При такой разработке схемы постройки с помощью компьютерного приложения нужно:

знать саму программу, в которой предстоит работать;
понимать что и как необходимо планировать;
иметь представление об архитектурном планировании (желательно не понаслышке).

Без этих трех обязательных условий построить собственное жилье по собственноручно созданному проекту невозможно.

Онлайн ПО

Решая спроектировать будущую постройку таким способом, важно понимать, что полноценных инструментов в данном формате не существует. Да, есть сетевые ресурсы, позволяющие осуществить планировку и даже рассмотреть ее в 3D на компьютере. Однако объемное моделирование в нынешний момент все еще недосягаемо.

Floorplanner

Довольно популярная программа. Привлекает пользователей понятным интерфейсом, дает возможность добавлять описания, фото и видеоролики в создаваемый проект. Ориентирована больше на риэлторов, создающих презентации жилых зданий.

Autodesk Homestyler

Пожалуй, лучший вариант для того, кто решает задачу, как и из чего можно сделать планировку дома самостоятельно. Эта версия является не только приложением для создания схемы строительства будущего жилища, но и сетевым магазином по реализации предметов мебели и стройматериалов. Позволяет задавать параметры вручную и настраивать толщину стен строения.

Профессиональные офлайн-программы

Это уже более серьезный подход к решению вопроса. По сравнению с онлайн-вариантами предоставляют больше возможностей для реализации идей.

Graphisoft ArchiCAD

Оптимальная версия для создания готовой схемы будущего жилья. Продолжительное время она лидировала на рынке компьютерного проектирования. По сути, это целая проектная система, позволяющая грамотно сформировать и совместить все детали проекта. Прежде чем приступать к составлению чертежей, пользователю предстоит пройти обучающий курс по работе с данным инструментом.

Autodesk Revit

Нынешний безусловный лидер. Ведущим достоинством программы выступает отличная интеграция с иными продуктами этой компании, затрагивающими проектную деятельность. С ее помощью можно смоделировать одновременно (в виде единой модели) все конструкции, коммуникации и архитектурные элементы. Обширные возможности делают ее очень популярной среди профессионалов.

Геологическая разведка участка

Без нее нельзя приступать к работе над созданием схемы будущего жилья. Очень важно заранее исследовать характерные особенности местности. Выяснить состав грунта, узнать глубину залегания пластов подземных вод. Оптимальное время проведения разведывательных действий — весна. Именно в этот период удастся получить максимально достоверные показатели.

Начальный этап проектирования

Это первое, что нужно сделать, задаваясь вопросом: как спроектировать дом. Для этого предстоит взять лист бумаги (лучше тетрадный в клетку) и карандаш. Основной момент — задать правильный масштаб. Обозначьте условно 10 м земли за две клеточки. В дальнейшем 1 см на листке будет равен 10 м на участке.

Нужна наша консультация?

Если при работе с сайтом или в процессе выбора проекта у вас возникли вопросы, обратитесь за помощью к нам

Нанесите контуры самого надела и будущих построек. При выполнении следите за соблюдением масштабного соответствия. Исходя из размеров 1/1000 можно достаточно быстро и без проблем начертить нужную схему. При составлении необходимо учитывать не только границы собственного земельного надела, но и все находящиеся на нем объекты, которые невозможно будет снести или перенести в перспективе. Только после их обозначения можно приступать к непосредственному проектированию жилого здания.

Подвальное помещение

Основание подвала далеко не всегда бывает целесообразным. Так, если подземные воды залегают слишком близко к поверхности, от его строительства лучше отказаться. В противном случае его обустройство обойдется в круглую сумму. Гораздо практичнее будет продумать дополнительную комнату в качестве технического отдела.

Первый этаж

Отобразите на эскизе тамбур и зону прихожей. От них будет удобнее переходить к кухне и комнатам. Размышляя, как нарисовать чертеж дома, не забывайте, что размещать их нужно, учитывая ряд нюансов:

туалет, ванную и область для приготовления пищи следует расположить недалеко друг от друга;
постарайтесь избежать планирования проходных жилых помещений;
именно внизу здания необходимо предусмотреть наличие технических объектов и отделений, что обеспечит в дальнейшем максимальное удобство жильцам.

Далее переходите к размещению дверных и оконных проемов. При этом обратите внимание на месторасположение строения и учтите предполагаемый уровень освещенности.

Второй этаж

С верхней частью объекта будет намного проще, так как комнаты здесь будут располагаться в схожем порядке. Не забывайте, что нельзя менять взаимное положение санузлов. В противном случае процесс подведения труб существенно усложнится. Остается спланировать места для дверей и окон. На заметку: специалисты советуют обустраивать два входа на верх здания (с улицы и с первого уровня).

Мансарда и крыша

Проектируя данные объекты, помните о простоте. Чрезмерно сложная форма кровли превратит строительный процесс в настоящее испытание. Тем более, без соответствующего опыта и знаний справиться с этой задачей невозможно. Укрывная конструкция является одной из самых важных в доме. Поэтому забывать о практичности и надежности в погоне за эффектным внешним видом определенно не стоит. При прорисовке отталкивайтесь от наиболее простых в реализации идей.

Грамотное размещение комнат

При возведении жилого здания следует придерживаться одного важного правила — все технические помещения обустраивайте в северной части. Конечно, никто не отменял теплоизоляцию и она прекрасно справляется со своими функциями. Но решая вопрос, как спланировать дом самому, располагая спальни и помещения общего пользования на южной стороне, удастся неплохо сэкономить на отоплении и освещении.

Утверждение проекта

Даже если вы справились с задачей и самостоятельно спроектировали будущее жилище, необходимо показать результат опытным специалистам. Перед стартом застройки не помешает продемонстрировать итоги проектирования архитектору или прорабу. Их мнение определенно не будет лишним. Кроме того, в любом случае предстоит согласовать такие моменты, как:

подводка электричества;
организация канализации;
подведение труб водоснабжения.

Все вышеуказанные нюансы не являются архитектурной или эстетической стороной дела. Это насущные вопросы, требующие своевременного решения. Разобраться с любыми возникающими проблемами способны только опытные мастера.

Так, во избежание лишних сложностей, стоит обратиться за помощью к специалистам «Авирон Девелопмент». Наша девелоперская компания поможет проанализировать сложившуюся ситуацию отыскать оптимальный вариант решения задачи максимально быстро и эффективно. Мы с большой точностью выполнят все ваши пожелания и требования относительно возводимого объекта.

Поэтапная инструкция, как правильно начертить план дома самому на бумаге

Принимаясь за дело, следует разбить весь процесс на этапы и последовательно их выполнять.

Планирование

Первым делом подумайте о будущей постройке в общем. Прикиньте предполагаемые размеры здания, определите целевое назначение основного строения и вспомогательных объектов. Выясните, нужен ли вам гараж или беседка. Изучите географические особенности собственного земельного надела. Узнайте, находятся ли на территории подводки водопровода и канализации.

Эскизы

На втором этапе все выявленные нюансы, а также личные пожелания компонуются в одну общую модель. При этом определяется этажность, число внутренних помещений (технических и жилых). По существу, эскизный проект — это набросок, на котором будущие строения изображены с разных сторон: фасад, вид сбоку, сзади, в разрезе. В этот же момент формируют список требуемых стройматериалов и их количество, указывают тип крыши, толщину стен и параметры перекрытий.

Схема работы

А это уже полноценная инструкция строительного подряда. Она должна полностью описывать все предстоящие действия в строгой последовательности. Это обязательно нужно учитывать, изучая информацию, как создавать проекты домов.

В архитектурной части необходимо наметить и прорисовать месторасположение всех комнат, балконов, террас, указать размеры оконных и дверных проемов, толщину стен, угол наклона крыши.

В конструктивном разделе следует подробно изучить все элементы строения: фундамент, перекрытия, дымоотвод, стропила, лестничные пролеты и т.д. Словом, расписать подробности. Так, для окон потребуется прописать все необходимые характеристики: ширину профиля, вид накладки, число слоев стеклопакета, особенности подоконника.

Для инженерно-технического планирования характерно формирование поэтапного алгоритма действий по организации канализации, вентиляционных, охранных и водопроводных систем, проведения электричества.

Дизайнерская часть включает в себя проработку цветовой палитры, используемой при отделке коттеджа или другого вида жилища, рассмотрение уместных декоративных элементов. Всему этому непременно отводят место, решая, как сделать план дома.

Разновидности проектов

Отталкиваясь от собственных предпочтений и финансовых возможностей, можно подобрать подходящий вариант.

Постройка из бруса

Древесину нередко выбирают в качестве основного стройматериала. Она привлекает своей прочностью, долговечностью и относительно невысокой стоимостью. При возведении здания из дерева необходимо соблюдать следующие условия:

при использовании брусьев длиннее 6 м нужно дополнительное утепление стыков;
сами места соединений размещают в шахматном порядке;
количество углов обязано быть четным;
не забудьте про правильное распределение нагрузки;
перегородки из бревен располагают исключительно над несущими стенами или на добавочных подпорках.

План: как построить дом из кирпича

Кирпичное жилье предполагает задействование внушительных средств. Это дорогой материал, который к тому же требует возведения основательного фундамента. Эта база тоже обойдется владельцу в круглую сумму.

При планировании постройки такого типа следует брать в расчет характеристики стройматериала: необходимость армирования, гидроизоляцию в местах повышенной влажности (ванная), соблюдение определенной кладки, выкладывание проемов окон и дверей особым образом.

Вариант с террасой

Данную пристройку к основному строению нужно проектировать отдельно. При формировании плана обращают внимание на месторасположение здания, открытость, подсчитывают необходимое количество ступеней, нюансы их формы.

Как правильно сделать проект дома самостоятельно

Если иметь некоторые навыки и умения, то осуществить это несложно. Достаточно вооружиться листом бумаги (лучше тетрадным в клетку) и заточенным карандашом. Главное — перенести листок свое будущее жилище и все расположенные рядом с ним постройки с максимальной точностью.

В этом деле вам помогут такие полезные ориентиры, как уже выполненные жилые объекты, которые можно посмотреть в сети. Возьмите их за основу и расширить на свое усмотрение исходя из условий и собственных предпочтений.

Самостоятельная работа над проектированием и ее преимущества

План жилья вы вполне можете составить собственноручно. Конечно, для этого потребуется задействовать все свои способности и очень ответственно подойти к его формированию. Ведь чтобы определить, где именно будут находиться техпостройки и основное здание особых умений не нужно. Зато при проведении коммуникационных подводок, вернее, при их планировании, участие профессионалов жизненно необходимо. Только такой основательный подход позволит построить по-настоящему хорошее жилище, которое прослужит вам и вашей семье долгие годы.

Видео-образец, как составить проект дома самостоятельно

Чтобы иметь полное представление, как производится проектирование, стоит посмотреть видеоролик рекомендательного характера:

Как начертить план на бумаге

Чтобы создать чертеж на бумажном носителе (миллиметровка, ватман), необходимо соблюсти следующие условия:

На каждый этаж, кровлю, основу постройки, сантехнические и электрические элементы нужно нарисовать отдельную схему-чертеж. При выполнении схематичных отображений следует строго соблюдать масштабность.
После пристального изучения предложений в сети или специальных изданиях, подберите вариант, который подойдет вам по всем параметрам. Глядя на него, вы поймете, как правильно создать свой собственный.
Определитесь с масштабом. Перенесите на бумагу границы строения. Отступите внутрь расстояние предусмотренное на толщину стен. Прорисуйте параллельные линии. Ориентируясь по сторонам света, расположите здание на участке. Скопируйте чертежи коммуникаций и этажей (если он не один).
Распределите и отобразите внутренние перегородки, определите комнаты.

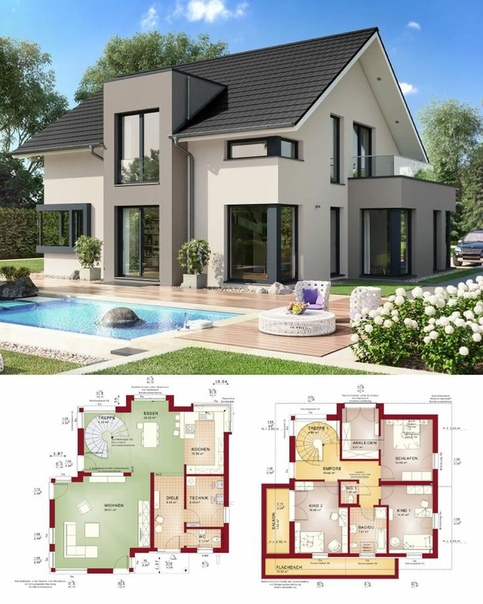

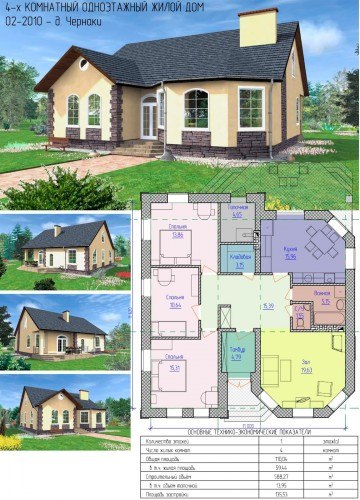

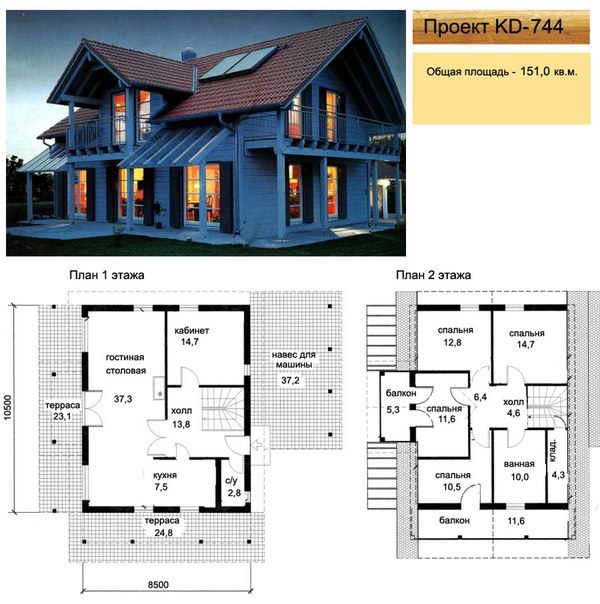

Фото спроектированных жилых зданий

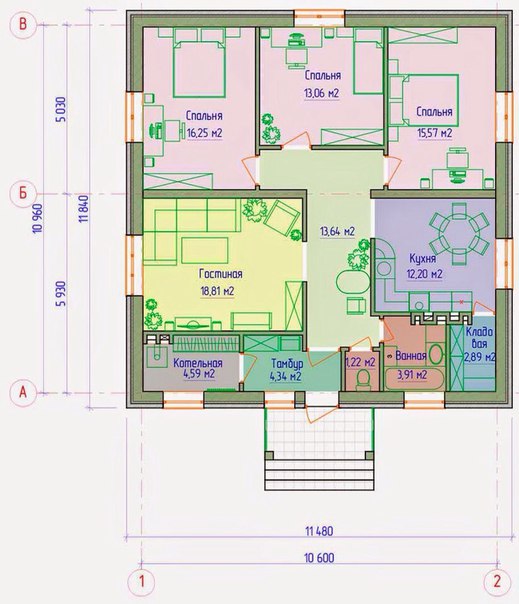

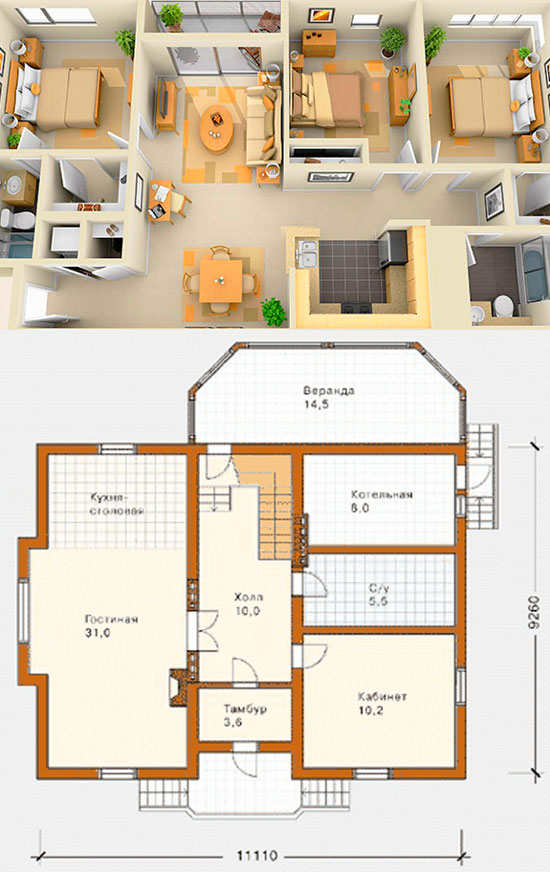

Ниже приведены возможные схемы планировок.

Думаем, теперь предельно ясно, можно ли самому сделать проект дома. Ответ очевиден — вполне. Главное — браться за дело, полностью отдавая отчет своим способностям и здраво оценивая собственные силы. И конечно, при возникающих затруднениях сразу же обращаться за помощью к опытным специалистам.

этапы, документы, материалы, особенности и нюансы

При выборе проекта для строительства коттеджа на участке необходимо определиться с тем, какое количество этажей будет в доме. Это важный нюанс, который окажет влияние на то, какие средства вы вложите в процессе строительства. В статье мы рассмотрим несколько планов постройки нового дома и расскажем про особенности строений.

Этот нюанс влияет на функциональные особенности жилища. Нужно также учесть, что выбор количества этажей здания напрямую зависит от того, какая площадь участка. Если под застройку выделен небольшой участок, то строительство одноэтажного особняка не всегда возможно на нем. Поэтому приходится брать проекты, в которых 2 и более этажей. Но постройка нового дома по плану с двумя или тремя этажами вряд ли будет каждому по карману.

Достоинства и недостатки одноэтажных домов

Отметим, что строительство одноэтажных зданий обладает большим количеством преимуществ. Строительство дома такого типа происходит намного легче и быстрее, нежели двух- или трехэтажных. Перед вами открываются большие возможности для разработки дизайна, вы сможете обеспечить высокую надежность и безопасность жилища. Конкретные планы постройки жилых домов мы рассмотрим далее.

Не нужно забывать о том, что не всегда одноэтажные коттеджи могут решить проблему застройки загородного участка. Особенно это касается семей, в которых более 4 человек.

Популярность одноэтажных построек заключается в том, что у них довольно небольшие габариты, а затраты на строительство достаточно низкие.

Еще несколько плюсов

Одноэтажные здания отлично могут вписаться в природный ландшафт. Но обязательно нужно задуматься над тем, как правильно распределить внутреннюю площадь, ведь дом должен отвечать всем потребностям жильцов. В этой статье мы рассмотрим несколько вариантов планов постройки частных домов с одним этажом, их характеристики. В результате вы получите полную картину того, как происходит разработка проектов.

Основные достоинства одноэтажных домов

В нашей статье приведено несколько фото с планом домов. Постройка таких зданий имеет как преимущества, так и недостатки.

В основании каждого дома лежит фундамент. К его сооружению необходимо подходить максимально тщательно. Иногда стоимость строительства этого элемента конструкции значительно выше, нежели всех остальных. Довольно часто для строительства одноэтажных домов используют упрощенные варианты фундаментов. Это не налагает никакие ограничения на вид грунта на участке. Во время возведения стен необходимо учитывать, что можно неплохо сэкономить. Нужно обратить внимание на то, что конструкция стен не потребует дополнительного армирования, так как второго этажа и вышестоящих попросту нету. Вы не ограничиваете себя никоим образом в выборе строительных материалов. Можно использовать как кирпич или древесину, так и пено-, газобетон.

Очень простая инженерия в одноэтажных сооружениях. Нет нужды выполнять сложную разводку коммуникаций, мучиться с системой отопления, отводом канализационных вод. Монтаж всех этих коммуникаций максимально упрощен. Вы можете без проблем использовать готовый план дома для постройки и монтажа коммуникаций в нем.

Стоит учесть и то, что дом имеет простую конструкцию, поэтому все работы можно произвести за 1-2 сезона.

В проектах с одним этажом нет лестниц, если в нем не присутствует мансарда. Поэтому вы можете отказаться в большинстве случаев от строительства сложной и дорогостоящей лестницы, рационально распределив внутреннюю площадь.

Отрицательные качества одноэтажных домов

Существует несколько недостатков одноэтажных коттеджей. Среди них можно выделить следующие:

Если у здания довольно большая площадь, то при проектировании это создаст некоторые трудности. Внимательно следите за тем, чтобы в проекте было меньше проходных комнат. Обязательно нужно делать так, чтобы гостевые, спальни и детские не были проходными. От этого напрямую зависит то, насколько комфортно будет находиться в этих помещениях.
При строительстве одноэтажного большого дома потребуется вкладывать значительные денежные средства в возведение крыши. Также нужно заметить, что большая кровля будет нуждаться в плановом ремонте и обновлении, а это выльется в кругленькую сумму в дальнейшем.
Если дом имеет небольшие габариты, то вы ограничитесь в площади внутренних помещений. При проектировании нужно создать именно ту планировку, которая одновременно удовлетворит потребности всех людей, проживающих в доме. Разумеется, строение должно полностью удовлетворять всем нормам и правилам санитарии и строительства.

Дом 8х8 метров с цоколем

Давайте рассмотрим план постройки кирпичного дома с цокольным этажом. Впрочем, стены можно возводить из любого материала. Это зависит от ваших желаний и возможностей. Цоколь не всегда можно рассматривать, как полноценный этаж. Он не всегда оказывает влияние на минимальное число этажей в доме. Если эту зону правильно обустроить и облагородить, то всю площадь можно смело добавлять к общей. Но нужно обратить внимание на то, что в цокольном этаже не располагают жилые комнаты.

Причин для этого несколько. Например, вы не сможете нормально организовать освещение, так как солнечный свет не попадет в нужном количестве в комнату. Также довольно сложно добиться нормального качества вентиляции. Но в цокольный этаж можно перенести те комнаты, которые имеют техническое или хозяйственное назначение.

Даже при строительстве небольшого дома, размер которого 8х8 м, цокольный этаж значительно увеличит площадь жилья.

Как правило, в цокольном этаже устанавливаются система отопления и водоснабжения, гладильные доски, сушилки, стиральные или посудомоечные машины. Также можно использовать этот этаж для хранения запасов на зиму. Если же проект имеет большой размер, то можно в цокольном этаже обустроить бильярдную, тренажерный зал, небольшую мастерскую, сауну, бассейн, даже маленький кинотеатр.

Одноэтажный дом с мансардой 10х10 м

Что касается стоимости возведения, то при строительстве коттеджа с мансардой вы затратите немного больше средств, нежели при возведении обычного дома. Нужно обратить внимание на то, что при строительстве мансарды потребуется примерно столько же строительных материалов, сколько и при возведении чердака. Но придется дополнительно потратиться на следующее:

Сделать отопление мансардного этажа.
Провести качественное утепление всех перекрытий.
Выполнить внутреннюю отделку.

Это нужно для того, чтобы на мансардном этаже сделать жилую комнату. Как и в том случае, когда мы описывали цоколь, мансарда не будет являться полноценным этажом. Ведь вы получите не очень много полезной площади. Обязательно все важные моменты нужно указывать в плане постройки дома.

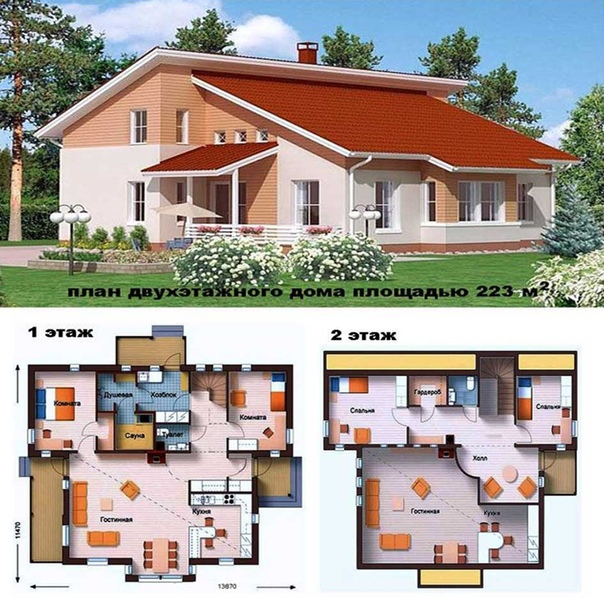

Мансарда или второй этаж

Если вы построите второй этаж, то получите намного больше жилой площади, нежели в случае с мансардой, но она вам даст возможность составить разнообразные и интересные планировки. Довольно часто мансарду условно выделяют на плане именно этажом. Поэтому здесь довольно часто устанавливают небольшие санузлы, а также спальни.

На мансарде можно расположить несколько спален, правда, у них будет небольшая площадь. Также можно сделать холл, санузел с ванной, а если одну комнату оставить без отопления, то ее можно использовать в качестве кладовки.

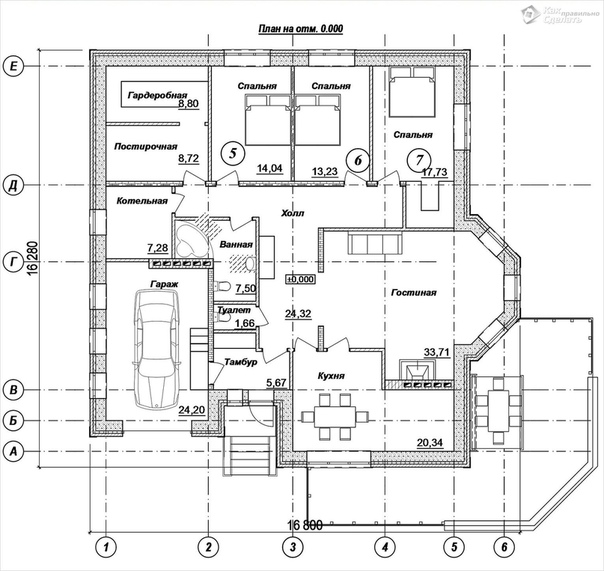

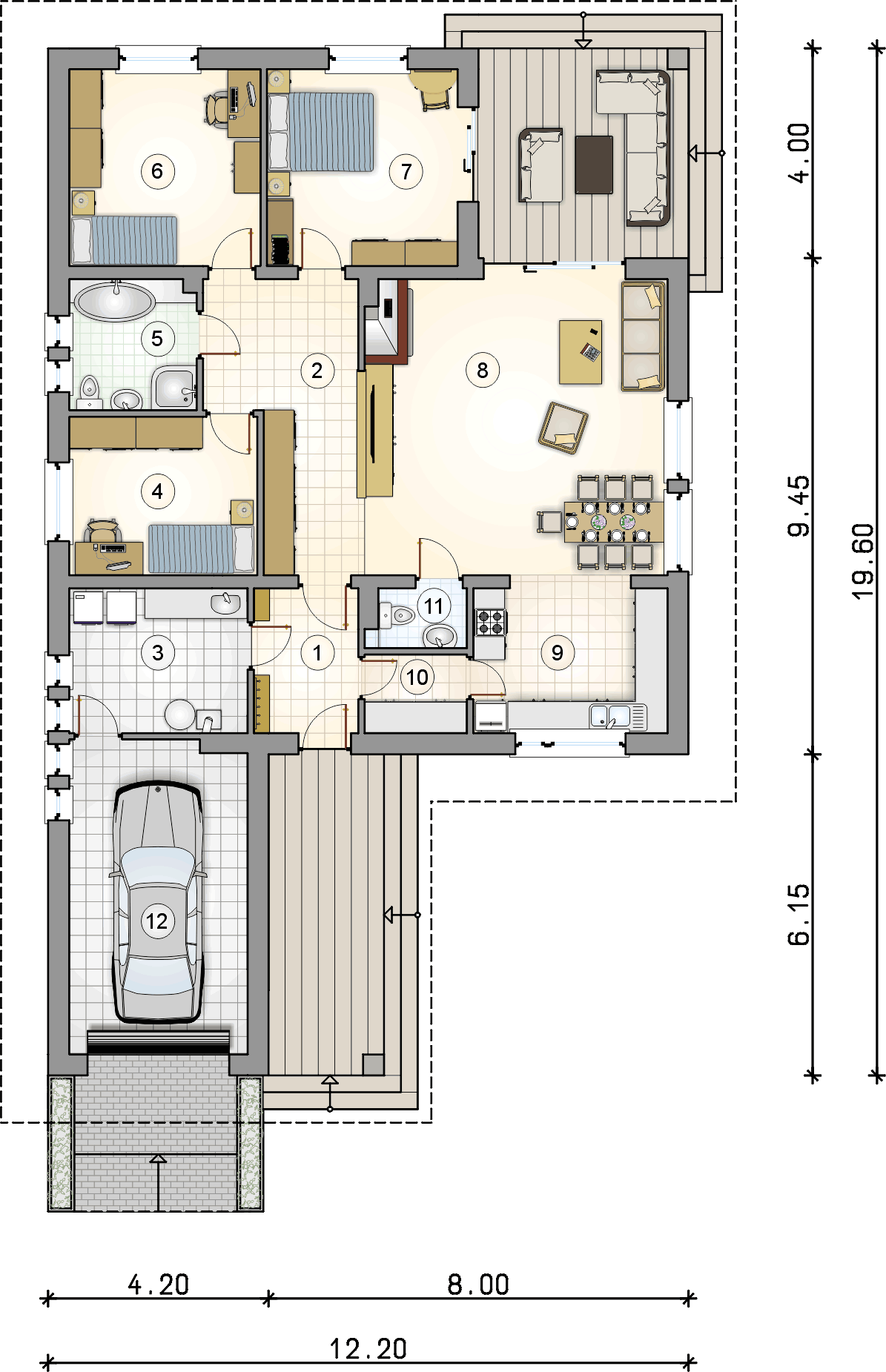

Одноэтажный дом 8х10 м с гаражом

Если в доме всего один этаж, то это не будет являться помехой для строительства под одной крышей с жильем мастерской или же гаража. Нередко можно встретить планы, которые идеально симметричные. Также есть проекты, в которых комнаты располагаются произвольно. При этом варианте обычно предлагают архитекторы планы, в которых гараж отделен от жилых комнат при помощи капитальных стен. Внешне может показаться, что план идеально симметричен.

Но можно условно разделить дом на две части, одна из которой будет жилой, а вторая — для хозяйственных нужд, то есть для гаража или мастерской. Если же пространство распространяется произвольно, то гараж просто пристраивают к наружной стене дома. Многие строители рекомендуют делать планировку таким образом, чтобы к гаражу доступ был как с улицы, так и из дома.

Этот вариант даст вам возможность в плохую погоду не выходить на улицу по приезду с работы или из магазина. Чтобы увеличить свободное пространство, не нужно ограничивать себя строительством только одного элемента — цоколя, гаража или мансарды. Можно все эти помещения включить в проект.

Разработка проекта

Чтобы в доме максимально комфортно проживали люди, нужно учесть несколько факторов. Во-первых, нужно определить характер размещения жилых комнат, а также то, как они будут соединяться между собой. Можно определить рациональное распределение по следующим параметрам:

Назначение помещений.
Размещение комнат.
Размеры комнат.
Связи помещений между собой, а также с коридорами или верандами.

Фундамент — это основа для создания плана. Если ориентироваться на стандартные проекты, можно составить практически любую схему дома.

Как правило, застройщиками используются чертежи, которые разрабатываются архитекторами. Они включают в себя типичные планировочные и конструктивные решения.

С помощью этого вы снизите затраты при проектировании, уменьшите не только денежные вложения, но и время.

Этап планировки дома и внутренних комнат

Вам потребуется придерживаться нескольких требований. Обязательно нужно учесть такие моменты:

Роза ветров, расположение дома по отношению к ней.
Вид ландшафта, который окружает дом, а также направление течения грунтовых вод.
Строения, которые находятся на близлежащей территории. Нужно обращать внимание на то, какие у них особенности, а также на то, насколько далеко они расположены от строительного участка. Рекомендуется перед началом проведения всех работ составить подробный план расположения дома и построек на участке.
Расположение дома относительно сторон света.
Есть ли инженерные сети и коммуникации поблизости.
Какие будут особенности соединения внутренних коммуникаций с внешними.
Форму здания.
Есть ли возможность выявления скрытого пространства, пригодного для использования в качестве полезной площади, если внести в типовой проект небольшие изменения.
Число комнат, связь между помещениями, назначение и особенности эксплуатации.

Желательно все элементы систем коммуникации сводить в единые узлы. В этом случае вы сможете сократить денежные вложения, а также избавитесь от монтажа ненужных элементов. Например, нужно располагать кухню и ванную в смежных помещениях. В этом случае вам не придется прокладывать дополнительный трубопровод для воды.

Полезная информация

Все коммуникации должны быть продуманы максимально тщательно. Намного лучше будет, если вы сведете длину всех трубопроводов к минимуму. Если трубы будут иметь большую длину, это увеличит число соединений. Как вы понимаете, это увеличивает риск появления протечек. Что касается канализационной системы, то необходимо обеспечить максимально качественный отток нечистот.

При этом нужно учитывать стиральную и посудомоечную машины, ванную, душевую кабину, раковины. Это напрямую зависит от того, какое количество людей проживает одновременно в доме. Привязку здания к системам коммуникации необходимо осуществлять, согласно санитарным и гигиеническим нормам. Как видите, самостоятельно составить план постройки дома вы сможете, но рекомендуется проконсультироваться с архитектором, чтобы рассчитать все его параметры.

Обычно делают канализацию таким образом, что стоки уходят под действием силы тяжести. Все стоки идут в септик или центральную канализацию. Чтобы самостоятельно сделать септик, нужно изучить все санитарные нормы. Помните, что нельзя использовать водоемы и ливневку для сброса сточных вод.

Чертим план на компьютере. 6 популярных программ 2020 года.

Чертим план на компьютере или от руки карандашом? Что выберешь сегодня ты? Я советую пробовать оба варианта, но финальную работу доверить современным технологиям.

Программ планировщиков сегодня огромное количество. Платные и бесплатные, профессиональные и непрофессиональные, простые и замороченные. Запутаться легко, да и времени на изучение можно потратить очень много.

Чтобы начертить план дома мечты, надо выбрать самую лучшую для конкретной задачи.

Я сделала обзор программ, которые на мой взгляд являются известными и доступными как для профессионалов, так и для тех, кто впервые столкнулся с задачей: нарисовать план дома или квартиры и сделать качественное планировочное решение.

1. ARCHICAD

Специализированная программа созданная фирмой Graphisoft. Предназначена для профессиональных архитекторов и дизайнеров.

Работает в 2D и 3D. Надо учесть, что за 1 день освоить нереально, но через неделю план квартиры точно начертите, и сможете виртуально погулять по ней.

Программа лицензионная. Средний уровень сложности.

2. AUTOCAD

Программа, в которой выполняются все профессиональные чертежи нашей студии.

Двух и трёхмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk.

Это программа для очень широкого использования. Применима не только для архитектуры и дизайна, а для проектирования всего, что необходимо придумать, отчертить и воплотить в жизнь.

Девиз авторов: чертежи теперь – не рутина.

Высокий уровень сложности.

3. SKETCHUP

«Моделируйте все, что захотите. Обновите интерьер своей гостиной. Придумайте новую мебель. Возможностям использования SketchUp нет предела» – девиз программы.

Одна из самых перспективных программ на сегодняшний день. Безграничные возможности программы делают ее незаменимым помощником среди архитекторов, дизайнеров и декораторов. В платной версии уровня ПРО есть возможность создавать профессиональные чертежи.

Моя самая любимая и основная программа. Есть онлайн версия, без скачивания. Есть платная версия Про для полноценной работы. Описание преимуществ займет не одну страницу. Так что пробуйте. В моем видеомультике можно посмотреть возможности программы.

Приобрети курс с уроками по Скетчап и создавай настоящие 3D коллажи интерьера прямо сейчас в нашей онлайн школе.

Средний и высокий уровни сложности.

4. REVIT

Профессиональная программа по моделированию зданий для архитекторов и дизайнеров. Высокий уровень сложности.

5. ФОТОШОП от ADOBE

Photoshop – является профессиональной программой, но могут заинтересовать и любителей. Несмотря на то, что изначально была разработана как редактор различных изображений, в данное время она широко используется в различных сферах.

КНИГА “ФОТОШОП – ЭТО ПРОСТО”

Смотрим видео как начертить план комнаты в фотошопе.

Средний и высокий уровни сложности

6. KITCHENDRAW Советую начинающим!

Программа разработана специально для проектирования кухонь и ванных комнат. Простой и понятный интерфейс. Сегодня уже есть много ознакомительных и обучающих уроков на русском языке. Не смотря на заявленные производителем ограничения в использовании, программа позволяет легко создать план не только кухни, но и всей квартиры.

Очень удобна тем, что можно работать в двух форматах – 2d и 3D. Неоценимый плюс – очень быстрая обработка файла в режиме “фотореализм”.

Низкий, средний и высокий уровни сложности.

из проекта студии «На волне декора» автор Оксана Пантелеева
Я рассказала про 6 самых популярных программ. Выбирай ту, которая понятна и полезна в данный момент для решения твоей задачи.
Никто не ограничивает в использовании сразу нескольких программ. Можно сначала построить план от руки, проверить его в Архикаде, а 3D смоделировать в Sketchup. Дерзай!
Полезно по теме:
Спасибо за внимание! Оставайтесь со мной и обязательно делитесь с друзьями идеями и ждите новых интересных статей!
УДАЧИ В РЕМОНТЕ!
Сайт «На волне декора» – некоммерческий проект и создается только силами автора. Если ты по достоинству оценил статью, я буду признательна за небольшую материальную поддержку. Спасибо!
Где можно получить технический план дома, и какова стоимость и сроки
Любой жилой или дачный дом должен стоять на кадастровом учете, без уникального кадастрового номера, присвоенного каждому капитальному объекту недвижимости. Потому владельцы всех капитальных домов и строений обязаны провести постановку дома на кадастровый учет, а также зарегистрировать право собственности, которое невозможно без кадастра.
Что потребуется для получения техплана на дом
Собственнику обязательно потребуется такой документ, как технический план дома для постановки на кадастровый учет. На основании техплана в кадастр недвижимости также вносятся изменения после перепланировки или реконструкции дома. Так может быть зарегистрировано и новое строение на земельном участке, невзирая на тот факт что уже стоит на кадастровом учете и зарегистрирован в собственность основной жилой дом. Без кадастрового учета на дом, накладываются жесткие ограничения: его не получится продать, сдать в аренду, передать в дар или по наследству, заложить в ипотечный кредит. Вам нужен технический план на дом сроки и стоимость которого всегда интересуют собственников жилья в первую очередь. Так как план составляется строго аттестованным кадастровым инженером и представляет собой всю информацию о строении, включая геодезические координаты, в рамках которых он стоит на земельном участке, его изготовление может занимать до 10 дней. Точная стоимость технического плана на дом зависит от размеров строения, сложности работы и местонахождения самого объекта недвижимости. Чтобы рассчитать, сколько будет стоить оформление техплана на ваш дом, обратитесь к профессиональному кадастровому инженеру. Если вы не знаете, кому довериться, исходите из банальной практики анализа отзывов клиентов кадастровых фирм.
Когда необходим технический план дома
Итак, стало ясно, где заказать технический план на вновь построенный дом. Но вы должны понимать что технический план на дом хоть и является важной прелюдией, невозможен без грамотных геодезических замеров, так как новый дом необходимо правильно и без ошибок привязать к точным координатам на земельном участке, на котором он стоит.
Технический план придется получать и в том случае, если:
вносятся изменения в планировку дома или проводится его реконструкция;
нужно зарегистрировать вспомогательный капитальный объект (баня, гараж, гостевой домик, и т.п.) или дачную постройку. Многие владельцы хотят заказать недорого технический план дачного дома;
в редких случаях когда дом имеет право собственности но в силу разного рода причин не стоит на кадастровом учете.
Если есть контакты специалистов, заказать технический план жилого дома после реконструкции довольно просто. Время выполнения услуги и её стоимость определяются договором с кадастровой компанией. Для составления техплана на индивидуальный жилой дом понадобятся: планы по этажам или эскизный проект постройки, уведомление на строительство или реконструкцию, геодезические координаты дома на земле. Эти же документы станут приложением к плану и по сути станут основанием его графической части.
Как составить план дома с помощью Edraw Max
Как составить план дома с помощью Edraw Max
Вы совсем недавно переехали в дом своей мечты? Или, может быть, вы планируете сделать это в ближайшее время. В обоих случаях вам потребуется современный дизайн дома, чтобы поддерживать его в чистоте и не допускать, чтобы неправильная установка мебели занимала место и не оставляла ваше жилище переполненным. Но для самодостаточного человека вряд ли нужен профессионал, поскольку существует современное программное обеспечение для создания современного дизайна дома в Интернете без ущерба для домашнего комфорта.В статье здесь желательно передать процесс с помощью того же онлайн-инструмента. Итак, читайте дальше и получите ценную информацию о том, как составить план дома.
Создатель отличного плана дома — Edraw Max Online
Пришло время познакомить вас с выдающимся программным обеспечением под названием Edraw Max, которое упрощает процесс создания планов дома в Интернете, не выходя из дома. Если вы новичок в этом, давайте немного расскажем об этом, указав специальные символы и функции, которые могут помочь вам в рисовании без усилий.Хотите знать, что делает его эксклюзивным? Тот факт, что он не требует заранее навыков САПР, красноречиво говорит о его универсальности.
Для начала давайте рассмотрим основные особенности, составляющие его.
То же сокращает время ожидания в 5 раз одним щелчком мыши, в отличие от традиционных чертежей.
Это чудесный процесс перетаскивания изображений, как внутренних, так и внешних, для повышения визуальной привлекательности.
Эта часть функции гиперссылки позволяет встраивать гиперссылки на соответствующие файлы и веб-страницы, не оставляя места для путаницы.
Являясь векторным онлайн-инструментом, он позволяет пользователям экспортировать подготовленные планы дома в виде документов SVG. Особенностью таких полноценных документов является их доступность в различных веб-браузерах.
Вы можете взглянуть на расширенный интерфейс прямо внизу:
Чтобы повысить уровень вашей уверенности и помочь вам завоевать доверие, у нас есть несколько шаблонов, с которых можно начать.
Шаблон плана дома
Шаблон плана детской комнаты
Шаблон плана гостиной
Как видите, это некоторые из шаблонов для быстрого старта, которые сэкономят ваше время.Что касается символов современного дизайна дома, таких как стены, двери, окна, арматура и другие элементы, вы можете узнать их сразу по следующей картинке.
Необходимые символы для Создание плана дома
Просто положив их на холст, вы без труда создадите графический план дома и позволите ему с изяществом соответствовать вашей цели.
На что следует обратить внимание, прежде чем создавать план дома
При разработке плана дома следует учитывать несколько моментов.Это касается как основ, так и онлайн-программы — Edraw Max. Получите реплику ниже:
Проверьте, поддерживает ли ваша система Windows 7, 8, 9, 10, Citrix, XP и Vista и совместима ли с 32- или 64-битной Windows. Если он работает в Mac OS, версия должна быть X 10.2 или новее.
Поскольку пробная версия Edraw Max бесплатна, вы можете сэкономить на ней.
Получите представление о вашем образе жизни, уединении, количестве мебели и т. Д., Чтобы придать особый вид.
Постарайтесь предвидеть будущую стоимость включения определенных архитектурных элементов.
Теперь, когда вы готовы к разработке плана дома, давайте продвинемся вперед и рассмотрим пошаговый процесс, чтобы завершить его, как профессионал!
Как составить план дома с Edraw Max Online?
Вы всего в 5 шагах от идеального плана дома! Взгляните ниже:
Настройте холст
Следуйте командам, чтобы начать рисование.
Новый > План здания > План дома и дважды щелкните его, чтобы начать немедленно.
Выберите из Формы помещения
Обведя Стена, Оболочка и Конструкция , найдите подходящую форму комнаты и перетащите ее на страницу документа. Измените его размер соответствующим образом.
Определитесь с формами стен
Снова в том же меню выберите форму внешней стены и перетащите ее на холст.Конечные точки позволяют изменять размер. Подождите, пока конечные точки станут красными после успешного склеивания стен. Вы можете получить подсказку из изображения ниже.
Дизайн конструкции внутренней стены
Процесс почти такой же, как и для наружных стен. Все зависит от вашей способности разместить их во внешней структуре. В случае изменения размера необходимо перетаскивать конечные точки, как и раньше.
Добавить элементы конструкции и электрические значки
Из того же варианта «Стены, оболочки и конструкции» можно найти структурные формы.Точно так же Building Core имеет основные формы, которые помогут вам при рисовании. После этого вы можете изучить библиотеку измерений и добавить размерные линии.
Затем пометьте комнаты для лучшего понимания. То же проиллюстрировано ниже.
Завершите это, вставив электрические символы прямо с трафарета Electrical and Telecom . Вы можете найти большой ассортимент настенных светильников, настенных выключателей и розеток.Перетащите их соответствующим образом, чтобы завершить план дома.
Поздравляем! Вы удачно спроектировали современный дом! Чтобы использовать то же, что и веб-документы, изображения или слайды презентации, нажмите Сохранить , доступную на вкладке Файл , или нажмите кнопку Сохранить как , чтобы выбрать подходящий формат. Кроме того, « Export & Save » тоже может направить вас в желаемом направлении и помочь создать безупречный план вашего жилища.
Советы по эффективному составлению плана дома
Перед тем, как продолжить, вот несколько предложений прямо из уст коня.
Благодаря наличию карманных дверей ваша гостиная может казаться просторной.
Не оставляйте без внимания укромные уголки и трещины.
Добавьте лестницу с умом.
Если вы хотите разместить бесчисленное множество функций в ограниченном пространстве, подумайте о комнатах для двоих.
Всегда обеспечивайте максимальную высоту потолка и прикрепляйте шкафы от пола до потолка, чтобы максимально использовать пространство в тесных домах.
Чего вы ждете? Онлайн-инструмент Edraw Max находится на расстоянии одного клика! Загрузите пробную версию и приступайте к работе прямо сейчас!
Статьи по теме
Как выбрать план дома
Если покупка вашего первого дома — важная веха, то строительство вашего первого дома — гигантское мероприятие.
Неудивительно, что такой проект — это инвестиция, которую вам нужно правильно реализовать. Планируете ли вы построить дом, о котором мечтали всю свою жизнь, место для воспитания семьи или отдых на пенсии, чтобы расслабиться и восстановить силы, вы хотите знать, что у вас есть нужная информация, чтобы воплотить свою мечту в жизнь. реальность.
Чтобы убедиться, что вы будете любить свой новый дом на долгие годы, вам нужно иметь четкое представление о готовом продукте на ранней стадии, но может сбивать с толку и утомительно выяснять, как найти хороший план дома.
Вот почему мы создали это руководство по выбору плана дома, в котором будут рассмотрены все, что вам нужно знать, а также все ключевые соображения, которые следует учитывать при принятии этого важного решения.
Как выбрать план дома
Как и в случае с любым крупным проектом, в процессе выбора есть несколько важных факторов:
1. Перечислите предпочтения своей мечты. Чего вы всегда хотели в доме?
2. Найдите и выберите архитектурный стиль. Каким должен быть ваш дом?
3. Обязательные особенности — Перечислите функции, которые абсолютно необходимы в доме.
4. Бюджет — спланируйте бюджет, который вы можете себе позволить.
5. Определите практические соображения, такие как размер. Насколько большим должен быть ваш дом?
6. Объедините мечту и практичность — узнайте, какие из этих функций вписываются в ваш бюджет.
7. Просмотрите все возможности — Используйте инструмент поиска плана дома, чтобы детализировать и найти идеальный план этажа.
Если вы только начинаете процесс выбора плана этажа, возможно, вы не знаете, с чего начать. Вышеупомянутые факторы очень важны для сужения ваших возможностей и принятия решения.
Ниже мы разберем каждый из этих пунктов, чтобы помочь вам понять, какой план дома подходит именно вам.
Проявляйте творческий подход и мечтайте
Вы всегда мечтали о винтовой лестнице? Украшенная игровая комната? Квартира над гаражом? Собственная спальня вашего питомца? У каждого есть идеи, которые они со временем придумали, о том, что будет включать дом их мечты.
Пришло время поработать воображение и составить список всего, что вы хотели бы иметь в доме своей мечты.Потратьте некоторое время на то, чтобы серьезно подумать, какие элементы вы хотели бы иметь в своем доме. Такие сайты, как Pinterest или сайты и журналы, посвященные домашнему декору, могут стать отличным источником вдохновения.
Не беспокойтесь слишком сильно о том, что на данный момент возможно; это будет позже. Составьте список своих мечтаний, который вы можете иметь наготове, когда будете проходить остальную часть процесса.
Стиль
Вы больше любите дом в стиле ранчо или предпочитаете викторианский стиль? Американский колониальный стиль или модерн середины века? Вы любите McMansions или вас заинтриговали крошечные дома?

При строительстве собственного дома у вас есть возможность выбрать стиль, который соответствует вашим желаниям, или смешивать и сочетать в зависимости от различных потребностей для различных частей дома.Это отличная идея — просмотреть стили, которые вас интересуют, чтобы вы могли хорошо почувствовать желаемую эстетику вашего будущего дома.
Выбор стиля вашего дома также повлияет на план дома, поэтому вы должны быть готовы к любым свободам и ограничениям, которые могут возникнуть с выбранным вами стилем. От прогулок по окрестностям до изучения результатов Google и включения HGTV — есть много способов познакомиться с разными стилями дома, чтобы определить, что вам нравится.
Хотя вам может казаться, что вы уже настроены на определенный стиль, позвольте себе некоторое время проверить, какие другие архитектурные проекты дома могут вам подойти. Или, с другой стороны, даже если вы очень открыты для вариантов стиля, вам все равно нужно потратить некоторое время на их оценку.

Практика
Теперь, когда вы какое-то время мечтали и просматривали страницы, пришло время перейти к делу, задав себе несколько важных вопросов о плане дома, касающихся осуществимости ваших идей.
Среди множества соображений потенциальных владельцев / строителей дома можно выделить следующие:
Абсолютно необходимые функции
Потребности / желания второй половинки или супруга, с которыми вы строите дом
Где бы вы хотели жить
Соответствующие строительные нормы и правила
Сколько вы можете позволить себе потратить / занять
Пришло время подумать о том, чего вы действительно можете достичь.
Бюджет
Начните с серьезного отношения к тому, сколько вы можете потратить на этот дом.
Хотя ожидается, что вам потребуется взять ссуду на строительство для строительства, вам не следует полностью полагаться на нее при оплате всех возникающих расходов, от получения разрешений до найма подрядчиков и до непредвиденных или скрытых затрат на этом пути.
Сядьте и взгляните на свои финансы, чтобы получить более четкое представление о том, что находится в вашем ценовом диапазоне, прежде чем делать выбор. Составление за это время своего рода таблицы может помочь получить четкое представление о бюджете в целом. Это также идеальное время, чтобы привлечь финансового специалиста, который поможет вам понять, на что можно рассчитывать ваш бюджет.
Размер лота
Если вы еще не владеете землей, на которой хотите построить, стоит подумать о размере участка, на котором вам нужно построить новый дом.
В то время как в некоторых регионах США есть особые требования к минимальным и максимальным размерам участков (а также к площади застройки), часто это может определяться местными постановлениями или требованиями зонирования.
Чтобы определить правильный размер партии, обратитесь к местному специалисту или подрядчику, чтобы получить соответствующую оценку.Если вы уже выбрали много участков, размер играет важную роль в выборе правильного плана дома.
Мыслить маленькими или большими?
Квадратный метр — это часто первое, что приходит на ум, когда думаешь о строительстве дома. По данным переписи населения 2017 года, средняя площадь дома на одну семью составляла 2426 квадратных футов. Но сколько квадратных метров вам действительно нужно?
Оцените размер площади, которую вы ищете, с учетом вашего образа жизни, размера семьи, хобби и планов на будущее.
Большие дома могут быть отличным выбором, если у вас есть большая семья (или вы планируете завести большую семью), планируете жить в этом доме в течение длительного времени, часто проводите мероприятия или вечеринки или хотите выделенное место для хобби. например, тренировка или чтение. Больше места означает большую гибкость в дизайне и использовании вашего дома.
С другой стороны, многие домовладельцы / строители в наше время предпочитают выбирать дома меньшего размера по практическим соображениям: меньшие затраты, более экологичные и менее обширные ремонтные работы.
В конечном счете, выбор остается за вами и должен соответствовать вашему бюджету — и, надеюсь, многим идеям вашей мечты тоже.
Все эти факторы могут помочь вам определить, нужно ли вам делать больше или меньше. Это соображение особенно важно, так как вы хотите, чтобы ваш дом был подходящего размера для вас и вашей семьи.
Объедините свои мечты и реальность
Процесс строительства нового дома может быть невероятно увлекательным и захватывающим. Совместите удовольствие от создания дома своей мечты с практическими соображениями, такими как размер и бюджет, чтобы выбрать правильный план дома для вас.
С The Plan Collection начните оптимизировать поиск планов дома, чтобы превратить любую головную боль или стресс в легкие действия. Начните поиск вашего следующего дома, используя нашу функцию поиска, чтобы отфильтровать именно то, что вам нужно, или просмотрите наш банк ресурсов для получения информации о финансировании, разрешениях, типичных ошибках в плане этажа, отделке и многом другом.
Независимо от того, на каком этапе планирования дома вы находитесь, мы всегда готовы помочь.Свяжитесь с нами по любым вопросам! И просмотрите наши связанные статьи ниже, которые немного глубже вникают в различные особенности процесса выбора домашнего плана.
Ищете дополнительную информацию?
Хотя в нашем блоге мы освещаем многие темы, связанные с дизайном и домостроением, мы получили так много запросов на своего рода универсальные «планы дома 101» и «краткое руководство по строительству дома», что мы и пришли вверх с нашим собственным: Окончательное руководство для новичков по созданию собственного дома .
В этом бесплатном руководстве вы получите важную информацию, необходимую для планирования, проектирования и строительства собственного дома. Все, от покупки земли, настройки планов дома, работы с подрядчиками и строительными отделами, а также пошагового обзора процесса строительства дома, включено.
Чтобы узнать больше и загрузить это руководство для начинающих по строительству собственного дома, нажмите здесь .
Как рассчитать размеры вашего дома, прочитать план этажа, оценить размеры вашего дома
Если вы планируете реконструкцию дома или строительство коммерческого помещения, или просто для определения размеров для расстановки мебели, точный чертеж планировки пола является необходимым требованием. Есть много способов рассчитать общую площадь вашего плана этажа . Определение общей площади зависит от того, какие факторы здания должны или не должны быть включены, такие как внешние стены, внутренние стены, коридор, лестница , и т. Д.Читатели могут проинформировать себя, выполнив несколько шагов, которые приведены ниже, о том, как оценить размеры вашего Dream Home .
1 — Достичь уровня точности
Если чертеж плана этажа прост, чтобы измерить приблизительный размер здания и представить общую внутреннюю планировку, здесь точность обычно не требуется. Достаточно только ближайшего измерения в пределах 1/4 или 1/2 фута от стен.Планирование внутренней модели, такой как кухня, требует более точной точности, если вы выполняете работу самостоятельно, тогда будьте точны, сделайте измерение, близкое к 1/6 дюйма, прежде чем отправлять работу подрядчику, поскольку он обязательно измерит его еще раз перед приступаем к работе.
2 — Измерьте периметр
Если вы проводите внешние измерения, взгляните на внешнюю часть здания и нарисуйте приблизительный контур размера, а также убедитесь, что у вас есть хорошая визуальная отправная точка.Сначала будет измерена самая длинная стена, что можно сделать, проведя рулеткой вдоль плинтуса от одного угла до другого, а затем проведя лентой по полу, чтобы определить ширину плинтуса. Этот процесс можно повторить для остальных стен. Имейте в виду, что все, что вам нужно, это точные размеры всей стены, после измерения периметра проверьте свою математику, чтобы закрыть размеры. Если размеры не близки, измерения неточны, теперь вы можете повторить проверку.Не забудьте сделать ориентацию на север, юг, восток и запад.
3 — Измерьте двери и окна
Измерьте расстояние дверного проема от ближайшего угла и отметьте это на своем чертеже. Измерьте ширину двери и отметьте направление, в котором дверь распахивается, и покажите это на своем чертеже с помощью дуги, затем измерьте ширину дверных коробок вокруг двери и укажите это на своих чертежах. Также измерьте окна. от одной рамы к другой, не учитывая кожухи или обрезки.Измерьте высоту и их расстояние от пола и потолка, это зависит от цели вашего чертежа плана этажа. Введите буквы или номера дверей и окон на вашем плане. Для получения более подробной информации свяжитесь с WhatsApp.
Whatsapp: +919567536049
Почта: [email protected]
Заключение
Площадь дома в квадратных футах является важным элементом для определения цены дома, это удивительно для меня субъективно, поскольку она следует за покупкой, продажей, налогами, ремонтом и т.Эти детали определенно помогут вам сделать собственную оценку, прежде чем нанимать профессионала для расчетной работы.
Сколько стоят планы дома?
Узнайте, сколько стоит план дома, в зависимости от типа плана дома, который вы просматриваете: готовые планы дома, планы дома с небольшими изменениями в плане этажа, полностью индивидуальный дизайн дома и дизайн ремонта дома.
Создание плана дома или чертежа — это первый шаг в строительстве дома своей мечты.Наши чертежи или планы дома создаются профессиональными дизайнерами домов и архитектурными технологами. Наши цены на планы дома варьируются в зависимости от того, решите ли вы приобрести один из наших стандартных планов, с модификациями плана или без, полностью индивидуализированным дизайном дома, начиная с нуля или если вы хотите улучшить свой реальный дом или коттедж (план ремонта). Ниже приведены цены на различные планы дома.
ЦЕНЫ НА ПЛАНЫ АКЦИОНЕРНОГО ДОМА (ГОТОВЫ СТРОИТЬ ДОМ И ПЛАН ГАРАЖА)?
Наши планы складских помещений бывают разных стилей и размеров, и цена каждого плана зависит от общей площади дома в квадратных футах.Цены на наши гаражные планы начинаются от 225 долларов. Для наших планов дома и коттеджей цены начинаются с 609 долларов, а для наших планов многоквартирных домов — с 1089 долларов.
ЦЕНЫ НА МОДИФИКАЦИИ ПЛАНА ДОМА?
Вы нашли на нашем сайте план дома и хотели бы внести некоторые изменения, например добавить гараж, увеличить площадь в квадратных метрах или что-то еще? Возможны любые изменения плана, и мы рассчитываем наши сборы следующим образом: базовая цена выбранного плана плюс плата за изменение (почасовая ставка).Ориентировочная общая стоимость доработанного плана готовой к постройке составляет в среднем от 0,75% до 1,25% от общей стоимости дома, включая его модификации.
БЕСПЛАТНАЯ письменная смета с подробным описанием стоимости наших услуг и начальных сроков доставки будет предоставлена на утверждение.
Срок поставки измененного плана может варьироваться от нескольких дней до нескольких недель в зависимости от следующих переменных:
время года (по посещаемости)
время, необходимое клиенту для рассмотрения, размышления и принятия решения о своем проекте
Неуверенность клиента и изменение идей в ходе проекта.
ЦЕНЫ НА ПОЛНЫЙ ДИЗАЙН ДОМА НА ЗАКАЗ?
Степень и сложность выполняемых работ, а также конкретная информация, которую вы предоставляете, помогут определить точную стоимость вашего индивидуального плана, которая обычно составляет от 1% до 3% от стоимости строительства вашего дома (на основе почасовой оплаты труда). ставка).
БЕСПЛАТНАЯ письменная смета с подробным описанием нашего предложения услуг и начальных сроков доставки будет предоставлена на утверждение.
Срок поставки индивидуального плана может варьироваться от нескольких дней до нескольких недель в зависимости от следующих переменных:
время года (по посещаемости)
время, необходимое клиенту для рассмотрения, размышления и принятия решения о своем проекте
Неуверенность клиента и изменение идей в ходе проекта.
ЦЕНЫ НА ПЛАН РЕМОНТА / ПЕРЕМЕЩЕНИЯ ДОМА?
Стоимость плана ремонта зависит от почасовой оплаты и сложности проекта, а также от количества требуемых онлайн- или личных встреч или посещений объекта.
БЕСПЛАТНАЯ письменная смета с подробным описанием нашего предложения услуг и начальных сроков доставки будет предоставлена на утверждение.
Срок поставки плана ремонта может варьироваться от нескольких дней до нескольких недель в зависимости от следующих переменных:
время года (по посещаемости)
время, необходимое клиенту для рассмотрения, размышления и принятия решения о своем проекте
Неуверенность клиента и изменение идей в ходе проекта.
Создайте свой собственный план этажа онлайн с помощью нашего бесплатного интерактивного планировщика
Хотите повеселиться? Вы можете спроектировать свой дом онлайн с помощью нашего интерактивного планировщика.
Как насчет того, чтобы спроектировать дом своей собственной мечты, не выходя из собственной гостиной, даже в пижаме? С нашим интерактивным дизайнером планов этажей вы можете это сделать!
Мы предлагаем интерактивные планы этажей для 57 из наших планов этажей, предлагая вам сотни возможных конфигураций для строительства вашего собственного дома.Это весело, легко и совершенно бесплатно.
Вот как это работает:
Добавить, удалить, настроить
Чтобы создать свой собственный план этажа, просто выберите любой из наших интерактивных планов и нажмите кнопку интерактивного плана этажа. Появится всплывающее окно со списком опций. Просто установите флажок для любого варианта, и ваш выбор появится сразу же! Добавьте солярий, увеличьте каюту владельца, превратите столовую в логово — есть множество способов сделать это одним щелчком мыши.
Дизайн, отделка, план
После того, как вы сконфигурируете дом своей мечты именно так, как вы его представляете, как вы его обставите? Наши интерактивные планы этажей позволяют вам спланировать, как ваша семья будет жить в каждой комнате. Просто перетащите любой предмет мебели прямо на план этажа. Хотите изменить свое мнение о комнате или просто попробовать разные конфигурации? Просто удалите любой предмет мебели одним щелчком мыши.
Распечатать, сохранить, поделиться
Когда вы закончите создание своего собственного дома, просто нажмите, чтобы распечатать план этажа.Нет ограничений на количество вариантов, которые вы можете попробовать, или планы этажей, которые вы можете настроить. Хотите сохранить индивидуальный план этажа? Просто нажмите «Сохранить», введите свое имя и адрес электронной почты, и мы доставим план этажа прямо в ваш почтовый ящик — совершенно бесплатно.
Попробуйте наши интерактивные планы этажей. Затем принесите готовый план на одно из наших дней открытых дверей или в Центры модельного дома, чтобы узнать, как мы можем помочь вам воплотить ваше видение в жизнь.
У нас есть много стилей на выбор при настройке вашего будущего дома — отправьте нам сообщение, чтобы начать строительство дома своей мечты вместе с Уэйном!

О компании Wayne Homes
Wayne Homes — строительная компания по индивидуальному заказу в Огайо, Пенсильвании, Мичигане и Западной Вирджинии (см. Все центры Model Home).Мы предлагаем более 50 полностью настраиваемых планов этажей и команду, которая стремится предоставить лучший опыт в сфере жилищного строительства. Для получения дополнительной информации спросите Джули в чате или позвоните нам по телефону (866) 253-6807.
Бесплатные планы дома — Страница 3 — Бесплатные планы дома с картами и руководством по строительству.
Красивые идеи дизайна спальни, Вот несколько уникальных и современных идей дизайна спальни. Я думаю, что эта коллекция дизайнов спален поможет вам выбрать одну из них для своей спальни или сделать новую спальню с некоторыми изменениями в этих…
Беседка — лучшее место для отдыха, и если у мужчины есть большой дом и сад, тогда беседка должна быть в его домашнем саду, потому что в жаркое время года вы можете расслабиться и насладиться временем с семьей и другом, может быть, у вас есть а…
Брак — самый счастливый день для мужчин и женщин, поэтому им нравится видеть свою свадебную церемонию красивой и красочной.Поэтому я стараюсь собрать несколько идей дизайна беседки для вашей свадебной церемонии. Я думаю, что все эти идеи свадебного дизайна беседки…
План Масджид 42×56 футов / 218 квадратных метров, Сегодня я здесь с новым планом мечети Масджид размером 42×56 футов / 218 квадратных метров. Это одноэтажный Масджид, и в обоих этажах есть туалет, Узу-хана, а также боковая комната и магазин. Оба этажа широкие…
Мрамор — это красота всех типов домов.Все время и в прошлом, и в настоящем люди используют разные сорта мрамора и разных цветов. В прошлом люди использовали натуральный мрамор для своих зданий и домов, но в нем мало…
Масджид очень важна в жизни ислама и всех мусульман. Ему нужно время, чтобы создать новое и удобное место для их сердечного отдыха и поклонения, поэтому я попытался дать представление о мечети 80×112 футов / 2739 квадратных метров. На этом плане Масджид 60×30…
Масджид — это дом Всемогущего Аллаха, и Аллах делает дом в Джаннах, которые делают его домом в этом мире.Мы делаем все возможное, чтобы построить красивый дом для себя, и когда мы хотим стать домом для Аллаха, мы искренне желаем построить…
Каждый делает спальню в каждом доме и имеет двери и окна во всем, кроме действительно интересных и по-настоящему красивых вещей, как мы можем сделать нашу спальню более удобной, спокойной, красивой, удивительной, изящной и привлекательной.
