Навесы из поликарбоната во дворе частного дома на 25 фото

Полимерное стекло, также называемое поликарбонатом, является очень популярным строительным материалом, применяемым для создания лёгких кровельных конструкций малого и большого размера. Современные навесы из поликарбоната во дворе частного дома просты в монтаже и являются альтернативой некрасивым и устаревшим крышам из шифера, для обустройства которых, часто была необходима помощь кровельщика. Одним из главных преимуществ полимерного стекла является лёгкость, благодаря чему, с материалом легко работать самостоятельно. Однако, поликарбонатные листы выпускаются разных видов и толщины, а также имеют широкую гамму цветовых решений, за счёт чего бывает непросто сделать верный выбор. В этой статье мы расскажем об особенностях материала, а также популярных видах навесов из поликарбоната.

Навесы из поликарбоната во дворе частного дома – особенности материала

Чтобы выбрать качественный материал для своих навесов, нужно понимать его особенности, поэтому, для начала, давайте разберёмся, какими положительными и негативными качествами обладает поликарбонат, а также поймём, из-за чего он такой популярный.

Преимущества и недостатки материала

Преимущества поликарбоната:

Высокая устойчивость к перепадам температур и влажности;
Устойчивость к влиянию ультрафиолета;
Малый вес материала;
Огнестойкость;
Безопасность материала за счёт отсутствия осколков при растрескивании или разбивании;
Пластичность материала позволяет делать красивые изогнутые конструкции;
Низкая теплопроводность;
Оптимальный размер кровельных листов позволяет сделать большой навес из поликарбоната во дворе частного дома с минимальным количеством стыков;
Длительный срок эксплуатации.

Недостатки поликарбоната:

У крупных монолитных листов есть эффект парусности, поэтому укреплять их стоит очень тщательно;
Невысокая устойчивость к механическим воздействиям, однако, этот недостаток можно минимизировать, взяв материал потолще;
Большая стоимость монолитных полотен поликарбоната.

Тип поликарбонатного полотна

В зависимости от размера и дизайна вашего будущего навеса, следует определиться с типом материала, ведь от внешнего вида покрытия зависит общее восприятие беседки или открытого автомобильного навеса. Существует две разновидности поликарбоната: монолитный и сотовый.

Монолитный поликарбонат имеет намного большую механическую прочность и хорошие оптические свойства, чем сотовый, и применяется как замена обычному стеклу. Недостатком монолитного минерального стекла является больший вес, относительно сотового, с такой же толщиной.

Существует, также, подвид монолитного карбоната, называемый профилированным. Он используется для кровельных конструкций, подвергаемых высоким нагрузкам.

Чтобы сделать лёгкий и изящный навес из поликарбоната во дворе частного дома нужно использовать сотовый поликарбонат. Этот материал идеально подходит для бытового использования, поскольку имеет небольшой вес и оптимальную прочность. Особенностью такого типа поликарбоната является наличие внутренних рёбер жёсткости, которые образуют небольшие ячейки или «соты» между слоями материала. Именно эти «соты» и придают материалу шумоизоляционные и теплоизоляционные свойства.

Навесы из поликарбоната во дворе частного дома: фото популярных конструкций

На выбор того, или другого типа навеса влияет, в первую очередь, размер покрываемого пространства, а также бюджет, заложенный на сооружение. Для сложных конструкций навесов, возможно, потребуются услуги профессиональных кровельщиков, которые занимаются поликарбонатом. Существует много разновидностей навесов, которые отличаются по конструкции и имеют свои особенности, однако, всех их можно разделить на пять основных видов:

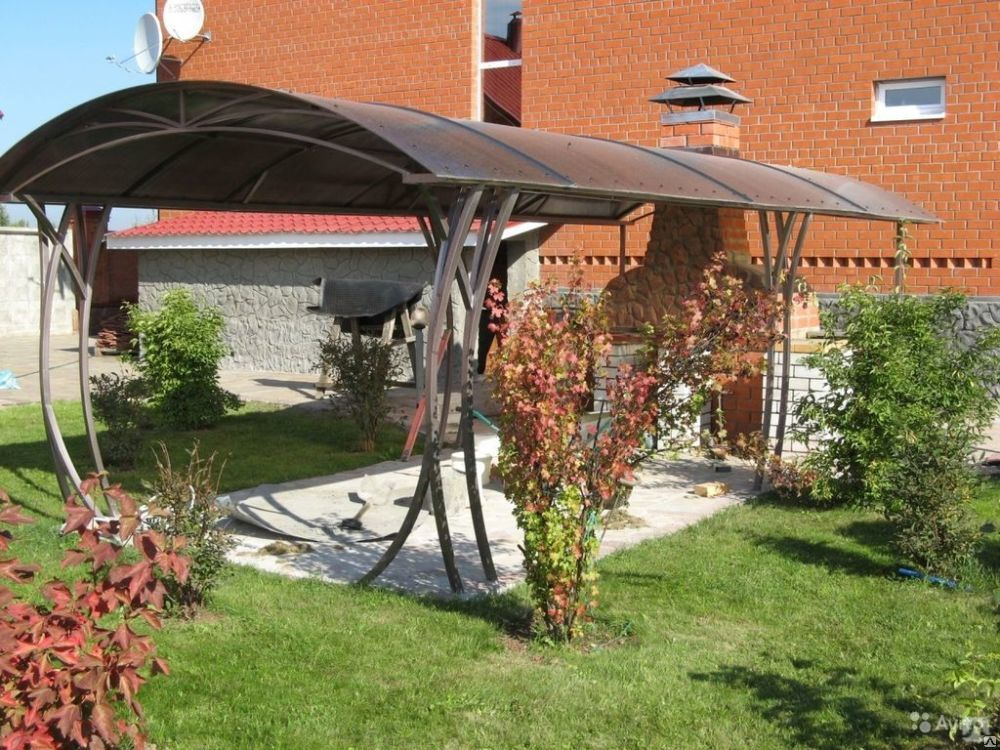

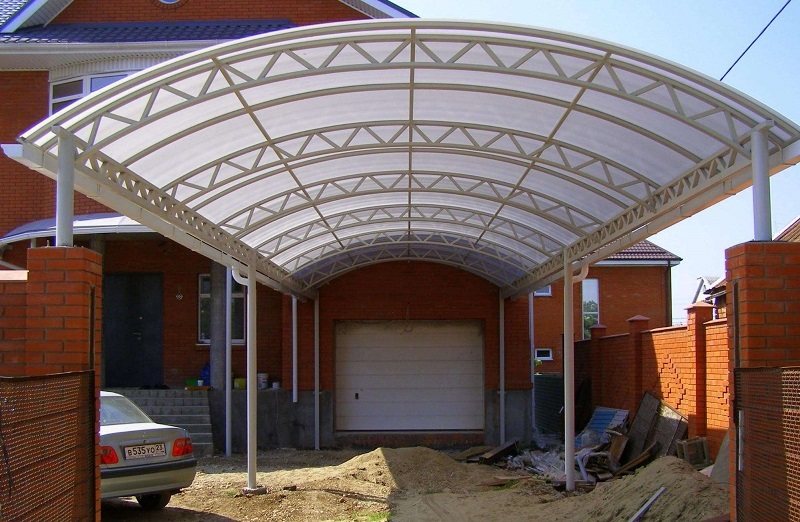

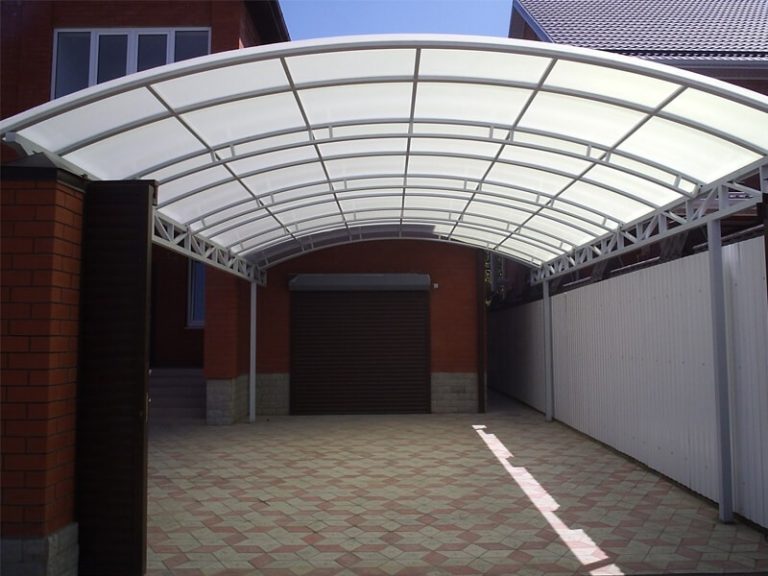

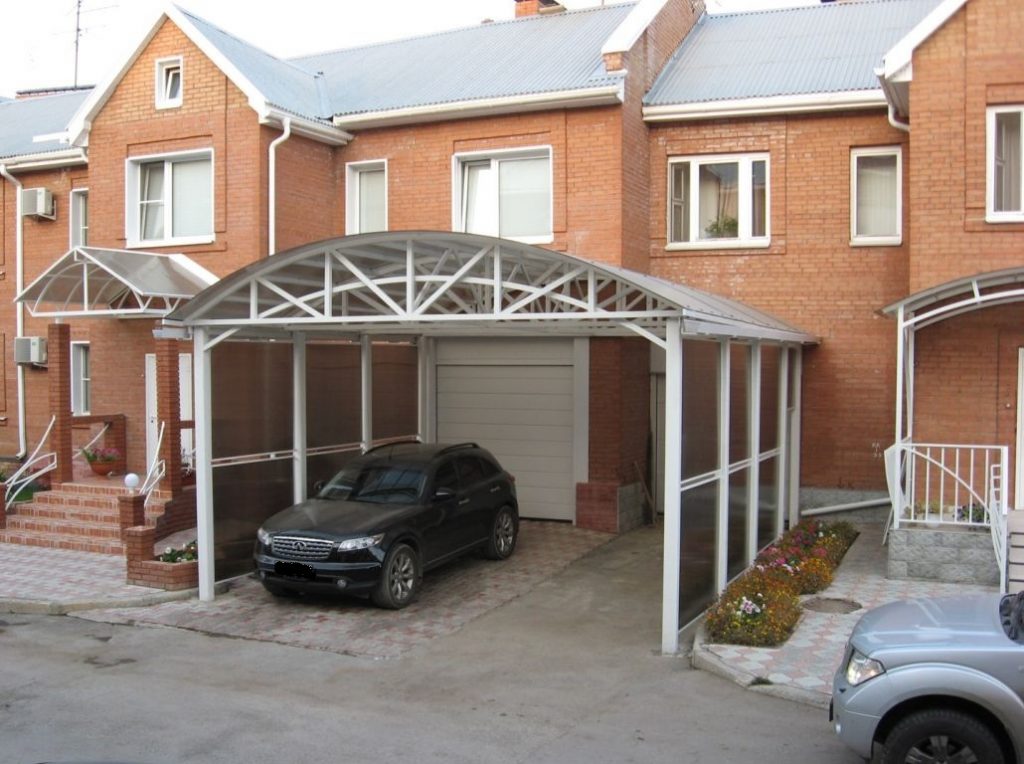

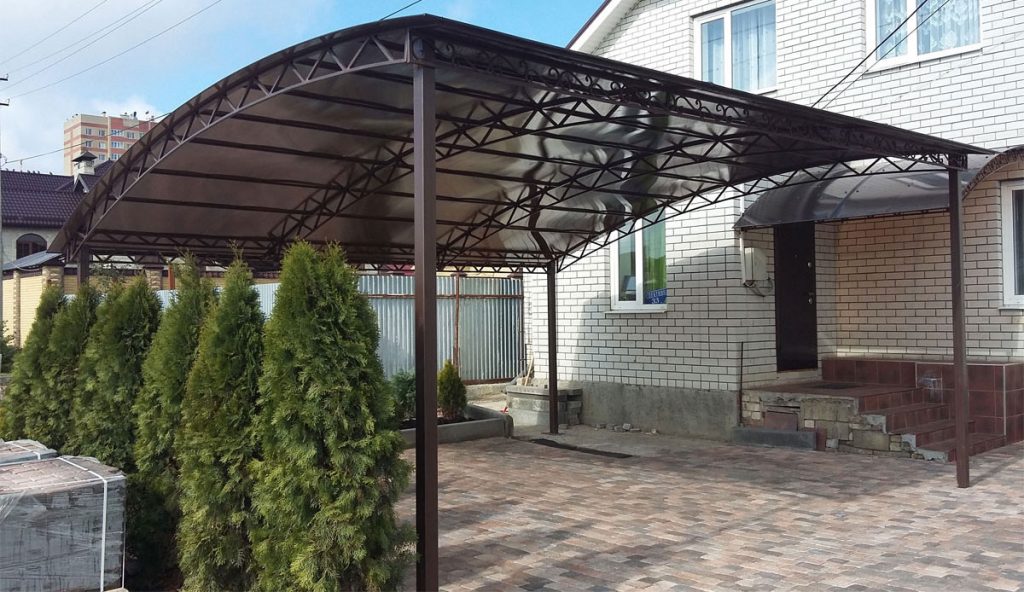

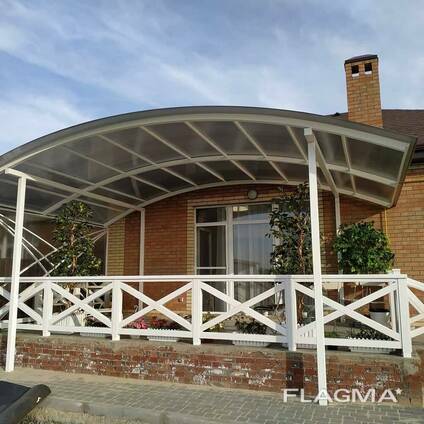

Арочные навесы

Такая конструкция навеса является наиболее популярной, и часто используется для покрытия территории двора частного дома, терассы либо открытого автомобильного парковочного места. Городские жители придумали удачное решение: использовать поликарбонат как кровлю для балконов. Преимуществом такой конструкции навеса является высокая устойчивость к ветровой нагрузке и свободный сход с крыши осадков, в виде снега и дождя.

Читайте также: Навесы для автомобилей из поликарбоната — 30 фото

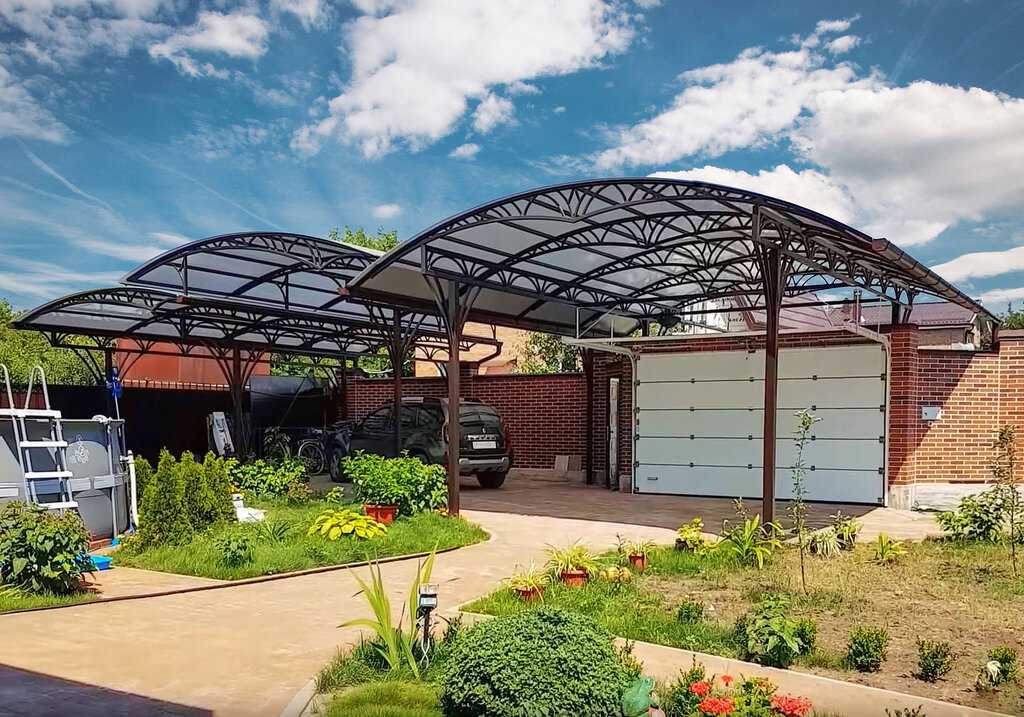

Каскадные навесы

Очень стильно выглядят каскадные сборные навесы из поликарбоната во дворе частного дома, которые состоят из нескольких конструкций, расположенных друг над другом. Навесы такого типа используются для покрытия высоких площадок с множеством ступеней и позволяют избежать попадания осадков на крайние нижние ступеньки.

Односкатные навесы

Односкатные навесы из поликарбоната во дворе частного дома весьма просты по конструкции и очень популярны. Для монтажа не нужно устанавливать дополнительных усилителей и изгибать поликарбонат, стоит лишь правильно выбрать угол уклона крыши и толщину материала. Исходя из вышесказанного, не составит трудности сделать односкатный навес из поликарбоната во дворе своими руками.

Двускатные навесы

Двускатный навес из поликарбоната во дворе частного дома чуть сложнее конструктивно, чем односкатный, однако, он более устойчив к ветровой нагрузке и лучше защищает от осадков. Двускатные навесы к дому из поликарбоната применяются для защиты зоны барбекю или крыльца.

Шатровые навесы

Чтобы сделать оригинальный и красивый навес из поликарбоната во дворе частного дома, можно прибегнуть к использованию шатровой конструкции. Шатровая крыша состоит из треугольных сегментов, изменяя форму которых, можно получить крышу в виде конуса, купола или пирамиды. Такой тип навеса конструктивно сложнее односкатных и двускатных навесов, однако лучше защищает от непогоды.

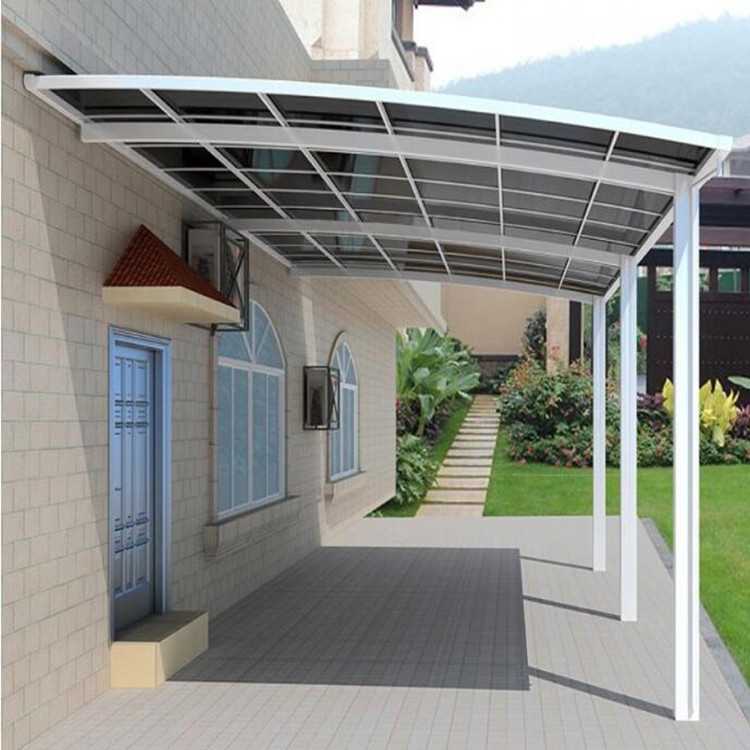

Навес из поликарбоната примыкающий к дому своими руками: фото, инструкции

13.10.2019

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем о плюсах, минусах и свойствах поликарбоната и даем пошаговую инструкцию по постройке навеса.

Командор

Пристройка всегда полезна в загородном хозяйстве. Под крышей можно обустроить площадку, поленницу, склад материалов и даже зону отдыха — подобие веранды. Поговорим о том, как возвести навес из поликарбоната, примыкающий к дому, фото реальных объектов и 3D-визуализации помогут читателям выбрать подходящее конструктивное решение и дизайн пристройки.

Все о постройке навеса из поликарбоната

Плюсы и минусы материала

Свойства материала

Инструкция по строительству

Подготовка площадки
Дренаж
Установка столбов
Сборка ферм крыши
Монтаж кровли
Узел примыкания

Сегодня многие компании продают навесы из поликарбоната, во дворе частного дома такая конструкция обычно не вносит диссонанс в общее архитектурно-планировочное решение и хорошо сочетается с основным зданием.

Пристенный навес обойдётся намного дешевле гаража, при этом во время дачного сезона справится с основными функциями последнего, за исключением защиты от угона. Преимущество поликарбоната перед другими покрытиями для кровли, прежде всего, в том, что он пропускает солнечный свет, то есть под навесом нет густой тени. Кроме того, с гладкой поверхности материала отлично скатывается снег: нет риска, что крыша прогнётся или на ней образуются большие сугробы и наледь, падение которых с высоты представляло бы опасность.

Между тем крыша из поликарбоната, даже бесцветного, уменьшает интенсивность УФ-излучения, то есть продлевает срок службы лакокрасочного покрытия автомобиля. Она защищает не только от дождя и снега, но также от града и упавших ветвей. При правильном расчёте несущих конструкций и качественной сборке навес из поликарбоната, пристроенный к дому, выдержит удар сваленного ветром дерева. Итак, с чего начать работы?

Вектор

В специализированной фирме могут разработать индивидуальный проект-схему и 3D-макет будущего навеса.

Делая навес у дома из поликарбоната своими руками, учитывайте специфические свойства материала.

И сотовый и монолитный материал подвержен термическому расширению и сжатию. Поэтому отверстия под крепёж должны быть существенно (на 3-5 мм) больше диаметра шурупов.
Последние оснащают так называемой термошайбой из атмосферостойкого пластика, которая плотно прилегает к листу и герметизирует отверстие.
Сотовый поликарбонат не очень прочен, и при малом количестве креплений его может сорвать ветром. Поэтому шурупы необходимо располагать с шагом не более 50 см, лучше всего — около 30 см. Монолитные листы намного прочнее, для них рекомендованный шаг креплений оставляет 50-70 см.
Сотовый поликарбонат при неправильном монтаже боится влаги. Во время дождей и таяния снега вода может проникать в открытые ячейки, замерзая, разрушать их, проникать дальше и т. д. Поэтому торцы листов нужно закрывать специальными профилями, лентами или герметизировать иным способом (силиконом, полимерной мастикой). Но если торец с открытой ячейкой обращён вниз, его оформляют профилем с перфорацией, чтобы конденсат мог свободно вытекать из отверстий.

К монолитным листам эти правила не относится, их монтируют почти так же, как металлический профнастил, разница заключается лишь в материале герметизирующих шайб (не резина, а прозрачный светостойкий пластик).

До того как на поликарбонат стали наносить покрытие с УФ-фильтром, срок службы материала составлял 7-10 лет. Изготовленные сегодня листы сохраняют прозрачность и прочность в течение 10-15 лет, если находятся под прямыми солнечными лучами и более 20 лет, если навес расположен с севера от дома или в зоне, затенённой кронами деревьев.

Подготовка площадки

На площадке, где будет расположена постройка, необходимо удалить плодородный слой почвы, ликвидировать неровности. Дальнейшие действия зависят от назначения конструкции. Если вы планируете парковать автомобиль, следует устроить прочное основание, то есть насыпать пескогравийную подушку толщиной около 20 см и залить бетонную стяжку толщиной 10 см, армируя её дорожной или самостоятельно выполненным каркасом из рифлёных прутков диаметром не менее 6 мм. Далее обычно укладывают брусчатку (на сухой пескоцемент), тротуарную плитку или натуральный камень (на плиточный клей либо крепкий цементно-песчаный раствор).

Если же площадка будет пешеходной, без бетонных работ можно обойтись — достаточно слоя геотекстиля, песчаной подушки и покрытия из брусчатки, плитки или камня.

Империя

Первоначально площадку можно просто отсыпать гравием.

Империя

Когда навес уже установлен, дальнейшие работы проще: не надо укрывать свежеуложенный бетон от дождя

Заметим, что укладывать покрытие можно как на начальном, так и на завершающем этапе строительства, то есть после монтажа кровли.

Устройство дренажа

Не стоит забывать об устройстве линейного дренажа вдоль одной, двух или трёх сторон площадки — в зависимости от интенсивности осадков и типа грунта на участке. Для этого используют пластиковые или фибробетонные лотки с решетчатыми крышками из оцинкованной или нержавеющей стали (чугунные обойдутся намного дороже и они требуются лишь при очень больших расчётных нагрузках). Воду из линейного дренажа отводят в ливневую канализацию, в кювет, на понижающийся рельеф либо в индивидуальный дренажный колодец.

Гидролика

Главные элементы дренажной системы — лотки с крышками и накопительные ёмкости.

Аквасток

При наличии бордюра, приподнятого над площадкой, дренаж обязателен.

Установка столбов

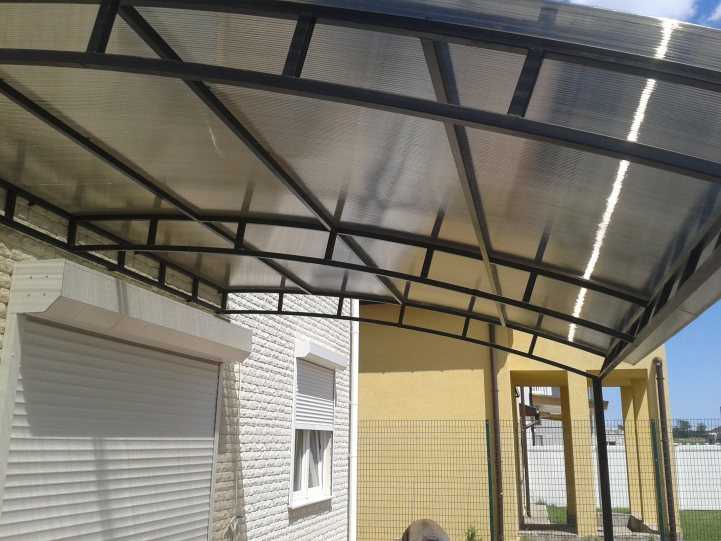

Навес из поликарбоната, примыкающий к дому, почти всегда имеет каркасную конструкцию и его основой являются стальные, деревянные и (редко) бетонные столбы. Как правило, при установке изделий из металла и дерева используют специальные фундаментные элементы — многовитковые винтовые сваи с опорной площадкой или опорным стаканом. Лучше выбирать горячеоцинкованные изделия из стали толщиной 4-5 мм, которые прослужат до 30 лет. Сваи можно завинчивать вручную: трём рабочим вполне по силам за три-четыре часа полностью закончить фундаментные работы.

Иногда приобретают забивные опоры для заборных столбов, однако это ошибка: велик риск, что навес покосится, не выдержав ветровых нагрузок. Также неверно вкапывать сами столбы (с бетонированием или без). При этом вряд ли получится заглубить их более чем на 1 м, то есть постройка будет подвержена воздействию сил морозного пучения и вряд ли уживётся с домом. Вероятнее всего, её приподнимет, что не только испортит облик всего здания, но может привести к деформациям и разрушению поликарбонатной крыши. При значительной площади (более 10 м²) и высоте (более 3 м) столбам необходимо придать дополнительную устойчивость, связав их горизонтальными ригелями, а лучше — подкосами и крестовинами. Если столбы стальные, эти элементы приваривают или крепят болтами, а если деревянные — привинчивают, соединяют врезкой, а также с помощью уголков и более сложных кронштейнов.

Вектор

Столб из металлической трубы не так уж трудно декорировать досками или фиброцементными панелями.

Коннар

Навес с кованым каркасом хорошо впишется в облик классического коттеджа.

Коннар

Кованые конструкции можно искусственно состарить патинирующими составами

Ирбис

Даже небольшой навес защитит от дождя и снега входную дверь.

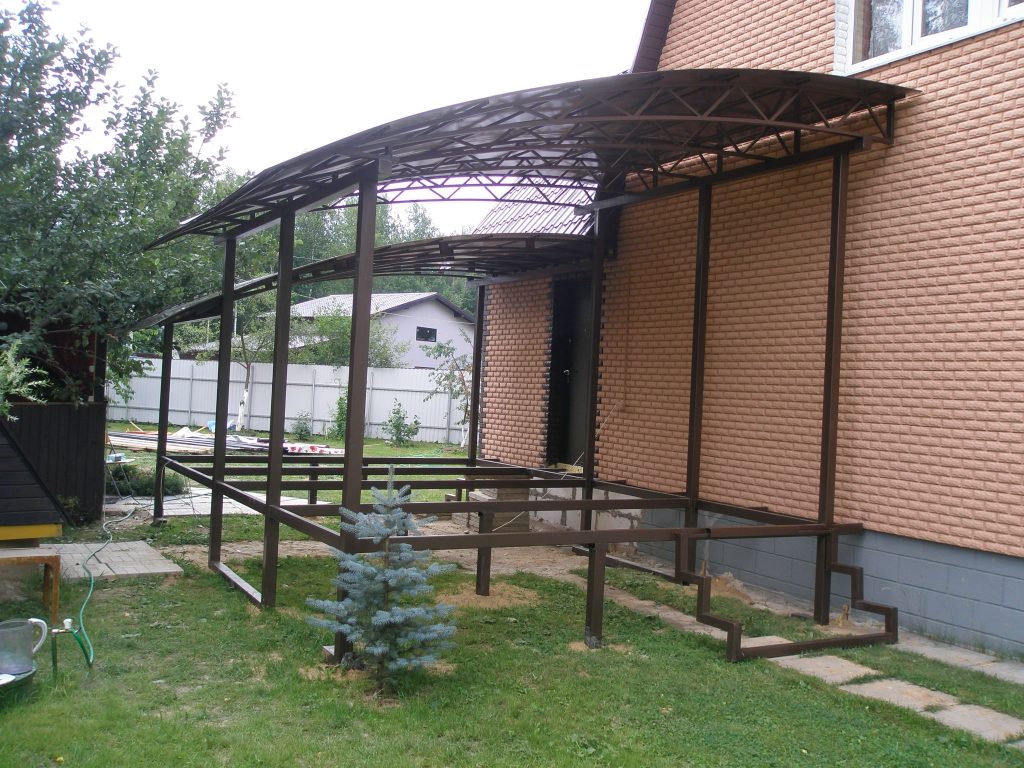

Сборка ферм крыши

Конструкция ферм и их геометрия зависит от типа поликарброната. Для сотового материала оптимально подойдут арочные фермы. Дело в том, что сотовые листы приобретают жёсткость, только будучи изогнутыми по радиусу (так, чтобы рёбра усиления были расположены параллельно карнизам). Необходимые конструкции сложно собрать на объекте, так как для этого требуется гибочное и сварочное оборудование. Проще приобрести готовые металлические несущие элементы — заказ охотно выполнит одна из специализированных фирм, слесарная мастерская либо кузница. Но качество изделий необходимо проконтролировать. Сверьтесь с чертежами, обратите внимание на сварные швы и точки (швы должны быть равномерными и непрерывными, точки — располагаться с шагом не более 20 мм), а также на прочность защитного покрытия.

Командор

Металлические фермы с усилением подкосами обладают очень большой несущей способностью.

Командор

В навесе из металла обрешётка выполняется из труб квадратного сечения, намного реже — из деревянных брусков.

Деревянные щитовые фермы в изготовлении намного проще, чем гнуто-клеёные стропила.

Альтернатива стали — гнуто-клеёные деревянные фермы. Они выглядят красиво и основательно, но обойдутся как минимум в 2,5 раза дороже металлических.

Монолитный поликарбонат может монтироваться на прямые скаты, но требует частой обрешётки — например, при толщине листа 8 мм шаг досок (брусков) должен составлять не более 40 см.

Есть немало фирм, специализирующихся на изготовлении навесов с прозрачным покрытием. Наиболее экономичный путь предполагает заказ у них готовых металлических конструкций, самостоятельную покупку листового поликарбоната и монтаж своими силами.

Командор

Лёгкие синтетические шторы помогут превратить навес в летнюю веранду.

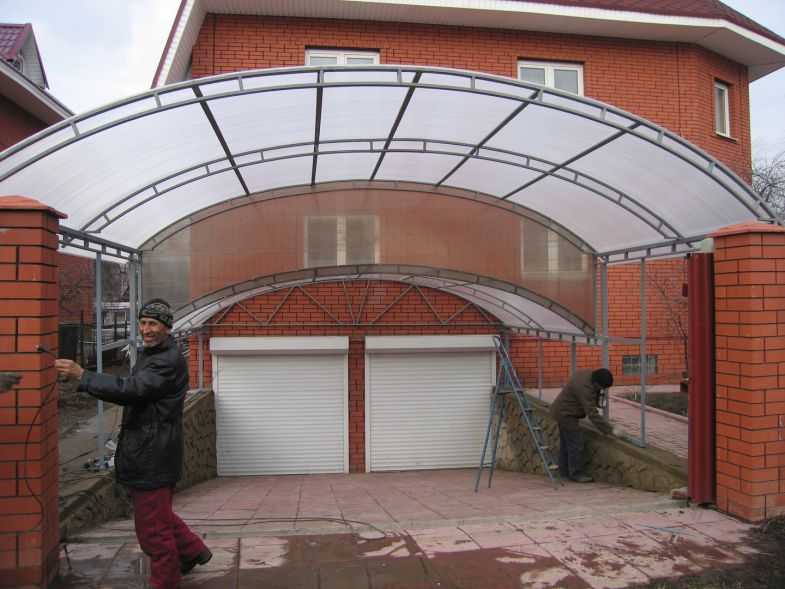

Монтаж кровельного материала

Сотовый поликарбонат продаётся в рулонах на строительных рынках и в строительных супермаркетах. Оптимальная толщина листа для навеса — 10-14 мм (более тонкие листы предназначены для теплиц). Монолитный поликарбонат продаётся листами размером 125×205 см, 205×305 см и др. Для герметизации стыков при монтаже кровли необходимо приобрести специальные профили (гибкие Н-образные, прямые коньковые).

DarPlast

Рёбра жёсткости позволяют гнуть лист только в одном направлении (по длине).

Леруа Мерлен

Термошайбы из синтетического каучука долговечны, но хорошо заметны на крыше.

Леруа Мерлен

Силиконовые термошайбы выглядят эстетичней.

КинПласт

Двойной стыковочный профиль предназначен для монолитного поликарбоната.

Узел примыкания

Часто примыкание навеса к стене дома никак не герметизируют. Это допустимо, если стык надёжно укрыт от дождя свесом основный крыши. Однако в любом случае правильнее уплотнить этот стык и при этом защитить стену от намокания. Можно заделать стык кровельным герметиком с армированием полиэтиленовой сеткой или стеклотканью, но выглядеть примыкание будет не очень эстетично, поэтому лучше заказать специальный профиль с лепестковым уплотнителем.

СафПласт

Перед монтажом профиля на лепесток следует нанести слой силиконового герметика.

КинПласт

Профиль примыкания с лепестковым уплотнителем.

Загородный дом

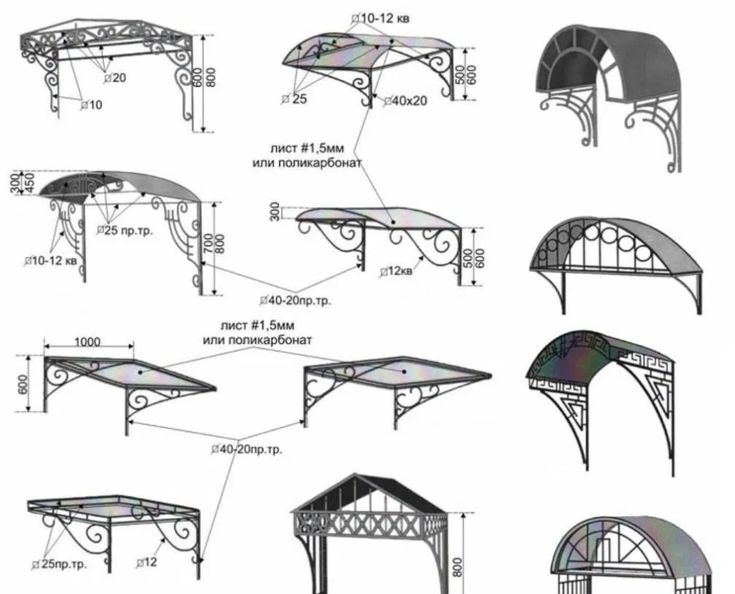

Делаем козырек над крыльцом из поликарбоната своими руками: простая инструкция

Материал подготовил

Владимир Григорьев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Навесы из поликарбоната, пристроенные к частному дому своими руками

В летнее время все встречи с друзьями или семейные посиделки переносятся на свежий воздух. Внезапный дождь нередко вмешивается в планы и вынуждает гостей с хозяевами перебираться в дом. Существует немало сооружений, предназначенных для защиты от таких неприятностей. Среди вариантов значительно выделяются пристроенные к дому навесы и козырьки из поликарбоната. Они не только простые в изготовлении, но и надёжны выполнении своих защитных функций.

Содержание

Что такое навес
1. Достоинства
2. Недостатки
Виды навесов
Требования к конструкции навесов
Навесы и козырьки из поликарбоната
1. Плюсы
2. Минусы
Виды поликарбоната
1. Монолитный
2. Сотовый
Что необходимо учесть, проектируя навес
Как сделать навес или козырёк своими руками
1. «Монтаж навеса из поликарбоната» видео-инструкция

Что такое навес

Навес — это конструкция, состоящая из кровли и опор в виде столбов. Сооружение может иметь разные размеры и устройство, устанавливаться отдельно или примыкать к дому. Основным назначением является защита от дождя, но они также служат в качестве козырьков, предохраняющих от прямых солнечных лучей.

Навес из поликарбоната для защиты от солнечных лучей

Достоинства

К преимуществам конструкции относят:

Лёгкость, отсутствие необходимости возводить мощный фундамент.
Возможность накрыть немалую часть территории двора или площадки возле дома, позволяющей выполнять разные работы независимо от погодных условий.
Навес из поликарбоната, примыкающий к дому, даёт возможность проводить мероприятия с родственниками или друзьями, не появляясь под открытым небом.
Конструкция несложная и допускает изготовление своими руками.

Недостатки

Необходимо помнить и о минусах навесов:

Сооружение не защищает от ветра, пыли, холода, насекомых.
Материал кровли способен полностью закрывать доступ солнечного света, отчего под навесом чувствуется недостаток освещённости.
Кровля ощутимо гремит под дождём, поэтому не рекомендуется пристраивать сооружение под окнами спальни или детской.
В зимнее время на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес является непросто защитным сооружением, он образует некий центр общения, место для посиделок в кругу друзей и родственников. Кроме того, он способен выполнять и другие функции:

защита автостоянки;
переход из дома в баню или иные постройки;
козырёк над крыльцом, балконом, другими элементами дома.

Кроме этого, качественно изготовленные навесы украшают площадку возле дома, создают высокий декоративный эффект. Нередко они совмещаются с другими сооружениями, образуя специализированные участки для отдыха, общения или иных целей.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

прямые;
одно— или двускатные;
куполообразные;
шатровые;
волнообразные;
многоуровневые;
арочные и т. д.

По типу примыкания к стене:

Консольные (конструкция характерная для козырьков над окнами или крыльцом).
Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

металлические;
деревянные;
комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, возводится для постоянного использования, поэтому надо соблюдать определённые требования. В частности, форма кровли не должна препятствовать стоку дождевой воды или сходу снега в зимнее время. При этом места возможного схода должны находиться вне дорожек, места стоянки машин или возможного нахождения людей. Это наиболее актуально для регионов со снежными зимами, где часто случается обильное выпадение мокрого снега. Нагрузка, которую он создаёт, способна деформировать или разрушить сооружение, поэтому необходимо обеспечить своевременное соскальзывание снеговых масс с поверхности. Для этого надо строить наклонные или скатные формы кровли.

Важно! В случаях использования навеса из поликарбоната, пристроенного к частному дому в регионе с повышенным количеством выпадения снега следует обязательно избегать использования плоских поверхностей большой площади.

Навесы и козырьки из поликарбоната

В качестве кровельного покрытия наиболее предпочтительным материалом считается поликарбонат. Он появился на рынке относительно недавно, но в короткий срок завоевал высокую популярность благодаря своим эксплуатационным качествам. Материал имеет высокую светопроницаемость, некоторые его разновидности по степени прозрачности мало отличаются от стекла.

Кровельное покрытие — поликарбонат

Плюсы

К положительным качествам кровельного материала следует отнести:

Малый вес. Нагрузка от поликарбоната намного ниже, чем от других кровельных покрытий.
Эластичность, способность изгибаться и принимать форму основания.
Прозрачность, навес или козырёк из поликарбоната, пристроенный к дому, не создаёт существенного затемнения.
Материал выдерживает довольно высокие механические нагрузки, за счёт эластичности он способен переносить удары.
Долговечность.
Высокая морозостойкость.
Низкая способность горения. Крыша из поликарбоната имеет способность к самозатуханию.
Лёгкость обработки.

Минусы

Среди отрицательных качеств следует указать:

Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьёзный. Производители решают вопрос путём нанесения защитных плёнок, внесения нейтрализующих добавок в состав материала при изготовлении.
Поликарбонат неустойчив к воздействию технических углеводородов (масел, бензина, иных химикатов этого ряда).
Материал обладает способностью к накоплению влаги. По этой причине важным моментом становится обязательное запечатывание торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.

Набор качеств поликарбоната позволяет использовать его на разных участках. В основном это остекление или образование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определённые правила, использовать специальные крепёжные элементы и обеспечивать тепловые зазоры для компенсации температурных расширений. Рекомендуется после покупки поликарбонат некоторое время выдержать для выхода излишков влаги.

Виды поликарбоната

Существует две разновидности поликарбоната:

Монолитный.
Сотовый.

Оба вида являются одним и тем же материалом, но имеющим разную форму.

Монолитный

Пример навеса из монолитного поликарбоната

Монолитный поликарбонат представляет собой сплошной лист пластика определённой толщины. Внешне он похож на обычное стекло, но обладает высокой эластичностью, способностью изгибаться в любом направлении. Кровля из монолитного поликарбоната прозрачна, не препятствует прохождению солнечного света и не затеняет пространство под навесом. Некоторые пользователи считают это недостатком и приобретают цветной поликарбонат, снижающий яркость солнечных лучей. В продаже имеются разные оттенки:

красный;
бронзовый;
зелёный;
серый;
синий;
голубой;
оранжевый;
жёлтый;
бирюза;
коричневый.

Обилие оттенков позволяет создавать кровлю с эффектом прозрачности, но некоторого изменения освещённости, все предметы под навесом приобретают отсвет, соответствующий цвету покрытия. В регионах с палящим солнцем использование цветных видов поликарбоната позволяет существенно снизить неприятные ощущения от яркости света.

Сотовый

Пример навеса из сотового поликарбоната

Сотовый поликарбонат представляет собой листы, состоящие из двух или трёх тонких слоёв материала, разделённых продольными перпендикулярно установленными перемычками. Образовавшиеся пустоты — соты — делают листы устойчивыми к воздействию холода. При этом степень прозрачности таких листов гораздо меньше, чем у монолитного материала. Для использования в качестве кровельного покрытия сотовый поликарбонат намного предпочтительнее, так как он легче, дешевле, проще в монтаже.

Что необходимо учесть, проектируя навес

Прежде всего, следует определиться с материалом для каркаса под навес или козырёк из поликарбоната. Выбирая его, надо учесть долговечность, и способность сохранять свои рабочие качества в течение всего срока службы. Оптимальным выбором являются металлические профилированные трубы, которые легко соединяются, обладают высокой несущей способностью и прочностью. Недостатком такого выбора является большой вес конструкции, требующий создания достаточно мощного фундамента.

Использование деревянных деталей позволяет создавать более лёгкие сооружения, не создающие нагрузок на стены, не нуждающиеся в обустройстве мощного фундамента. При этом деревянный навес имеет малую прочность и неустойчив к ветровым нагрузкам. Шквалистый порыв способен оторвать его от опорной конструкции.

Важно! Немаловажным фактором является стоимость проекта. Рекомендуется определить порядок расходов с самых первых шагов, чтобы не тратить время на заведомо недоступные замыслы.

Проектируя форму навеса, надо учесть свои возможности и производственную базу. Некоторые варианты нуждаются в обязательном присутствии специалистов и использовании сложного оборудования. Если таких возможностей нет, лучше ограничиться более простыми формами.

Обязательно надо получить информацию о количестве снега в зимний период, выпадающем в вашем регионе. Вес снегового слоя способен раздавить навес из поликарбоната большой площади, поэтому следует предусмотреть варианты со съёмным покрытием, уменьшить площадь поверхности или увеличить угол наклона кровли. При этом важно обеспечить безопасный сход снега, чтобы не испортить предметы, оказавшиеся под ним.

Как сделать навес или козырёк своими руками

Изготовление навеса из поликарбоната условно можно разделить на несколько этапов:

Создание проекта, рабочего чертежа.
Приобретение необходимых материалов.
Обустройство фундамента.
Изготовление несущей конструкции.
Монтаж.
Установка кровельного покрытия.

Как сделать навес из поликарбоната своими руками — пошаговая инструкция

Продолжительность и сложность этих этапов во многом зависят от материала и размеров навеса, способа крепления и прочих особенностей каркаса конструкции. Наиболее трудоёмкой операцией считается создание фундамента, но нередко обходятся без него. Если используется консольный тип навеса, когда одна сторона крепится к стене дома, а на землю опираются только два противоположных столба, их просто заливают в бетонные стаканы. Таким же способом устанавливают столбы, опоры для заборов и т. д. Полноценный фундамент нужен только для крупных навесов с большой площадью кровли и массивным основанием.

Сборка несущей конструкции производится при помощи сварки или болтовых соединений. Для монтажа потребуется несколько помощников, особенно при больших размерах и весе деталей. Работы следует производить исправным инструментом с соблюдением всех правил безопасности. Крепление каркаса к стене дома или любого другого строения осуществляется при помощи анкерных болтов, на фундамент столбы либо привариваются, либо привинчиваются к залитым закладным деталям. Не следует экономить на прочности и устойчивости навеса, обеспечить безопасность людей, находящихся под ним — главная задача.

Установка поликарбоната производится по определённым правилам:

Сгибать листы можно только вдоль внутренних полостей материала.
Крепление материала производится на специальные термошайбы, установленные в заранее просверлённые отверстия. Привинчивать напрямую саморезами нельзя, это вызовет деформации кровельного покрытия.
Торцы листов следует защитить от попадания воды специальной алюминиевой лентой. Если этим пренебречь, материал быстро забьётся пылью и будет выглядеть старым, неопрятным.

Монтаж кровли из поликарбоната производится на полностью установленную опорную конструкцию. Каркас предварительно покрывается защитным слоем краски, который по окончании монтажа надо обновить, особенно в местах сварки или вокруг отверстий. До окончания монтажа следует предусмотреть возможность крепления проводки для подсветки, необходимые дополнительные узлы для установки различного оборудования или декоративных элементов.

«Монтаж навеса из поликарбоната» видео-инструкция

виды и технология сборки, фото

Главная / Дом / Крыльцо

Опубликовано: 16. 08.2019

Время на чтение: 9 мин

282

Пространство возле загородного дома — самая востребованная часть участка. Здесь мы паркуем автомобиль, размещаем террасу и даже стараемся найти место для летней кухни. Вот только в каждом из этих случаев понадобится пристроенный к дому навес. Он может быть дизайнерским, с элементами художественной ковки и позолотой, или изготовленный своими руками, пусть и простой, но функциональный.

Что бы мы ни придумывали в части дизайна навеса, важным остается то, что он должен создавать тень и защищать хозяев от дождя. А вот из чего соорудить этот зонтик, и как это можно сделать, мы и расскажем в нашем сегодняшнем обзоре.

1 Из чего построить навес
2 Преимущества материала
3 Примыкающий к дому навес из поликарбоната

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Классификация ферм для покрытия поликарбонатом

Фермы для всех конструкций можно классифицировать по следующим признакам:

Очертания контура: треугольные, параллельные, полигональные.
Как сделана раскосная: ромбом, балочная, полураскосная.
По степени и виду опоры на несущие столбы: балочная, консольная, арочная, балочно-консольная.

Популярные навесы любой конструкции нуждаются в уходе. Поликарбонат необходимо периодически протирать мягкой губкой с помощью моющего средства, это даст нужную степень прозрачности материала.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть

Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками

Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

Толщина и шаг (см) Нагрузка (кг/м2)	6 мм		8 мм
	ширина	длина	ширина	длина
100	105х79, 90х90, 82х103		120х90, 95х95, 90х110
150	88х66, 76х76, 70х86		100х75, 83х83, 75х90
200	80х60, 69х69, 62х78		85х65, 76х76, 65х85

Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

фото навеса из поликарбоната во дворе для машины

Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

навес из поликарбоната пристроенный к дому

Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Виды и назначение пристроенных навесов

Все предлагаемые сегодня навесы, которые можно пристроить к дому, могут быть классифицированы на две категории:

Козырьки на консолях;
Тенты, установленные на капитальные опоры.

Одна из особенностей консольных моделей заключается в том, что они могут иметь неограниченную длину, в результате чего такая конструкция может быть установлена вдоль фасада здания без стыков. В то же время у них имеются ограничения по ширине: этот параметр не может превышать 2 м. Делается это неслучайно, а в целях безопасности: при такой ширине навес будет надежно зафиксирован на стене и его не сможет вырвать ветер. В первую очередь эти конструкции предназначены для защиты дверей от солнца и осадков. В то же время, если к ним добавить кованые или резные козырьки, то подобное сочетание поможет придать оригинальный облик фасаду.

С помощью опорных навесов можно решать множество разнообразных задач:

Организация места для летнего отдыха;
Оборудование входа, бассейна, а также проходов рядом с домом, чтобы обеспечить защиту от осадков;
Размещение автомобиля;
Установка тента для зоны барбекю;
Использование для хозяйственных нужд.

Поликарбонат — уникальный материал, из которого можно изготавливать крыши различных форм, включая односкатные, двускатные, пирамидальные, арочные, вогнутые и выпуклые. При желании владелец может видоизменить оформление навеса за счет применения цветного или тонированного стеклопластика.

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

Элементы основы и каркаса

Покрывающий материал, по необходимости детали соединений

Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)

«Болгарка», дрель (перфоратор) и шуруповерт

Рулетка и строительные карандаши (маркер), уровень

Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

Детали, а также несущие элементы не должны быть с трещинами.
Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Важно: Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Изготовление навеса своими руками

Следуя пошаговому проекту строительства, навес можно изготовить своими руками. На рисунке ниже представлен мастер-класс по изготовлению односкатного навеса.

Составление проекта

Заранее созданный проект позволяет выбрать наиболее оптимальный вариант конструкции и подобрать нужный материал.

Выбирая проект, стоит определиться с такими параметрами:

размер участка;
габариты и назначение сооружения;
ветровые и снеговые нагрузки;
ожидаемое выпадение осадков в год;
глубина снега зимой;
конструкционные особенности основного строения.

Невыполнение какого-либо пункта может нанести ущерб сооружению.

Необходимые инструменты и материалы

Сборка конструкции требует подготовки специальных инструментов.

Список строительных материалов:

бревна или доски, брус;
металл, окрашенный защитной краской;
камень — натуральный или искусственный;
износостойкий поликарбонат.

Список этих материалов может быть расширен или же, наоборот, без каких-то материалов можно обойтись или заменить их другими.

Установка опор

Количество стоек нужно рассчитать заранее, а также продумать их расстановку.

Под опоры навесов бурятся углубления. Если предусматривается освещение, то перед этим прокладывается кабель. Выбирается определенное расстояние между опорами, которое зависит от предполагаемой тяжести крыши.

Если близко могут быть грунтовые воды, то концы опор требуется дополнительно обработать и залить бетоном.

Изготовление каркаса и обрешетки

Через 12—15 дней после того как бетон застынет, начинают сборку конструкции. Каркас необходимо крепить к бетонному основанию. Если его предполагается сделать из дерева, то для крепления можно использовать уголки и саморезы. Если конструкция будет металлическая, то ее надо крепить при помощи сварки или саморезами, которые предназначены для металла.

Для создания обрешетки выполняется верхняя обвязка. У стоек торцевые части соединяются поперечной балкой и затем — между собой с использованием параллельно уложенных профилей. Металлическую каркасную систему необходимо сварить, а деревянную — стянуть стальными уголками. Места сварки — зачистить, обработать грунтовкой и покрасить.

Стропила нужно монтировать поперечными деталями, используя шаг в 600 мм. К несущей балке конструкцию необходимо прикрепить стальными уголками. Обрешетку проложить поперек стропил и смонтировать саморезами.

Монтаж поликарбоната

Листы материала нужно предварительно нарезать по размеру и затем закрепить на обрешетке. Предварительно в листах материала необходимо проделать отверстия под шурупы. Размеры отверстий должны быть с запасом около 2,5 миллиметров.

Для облегчения отвода воды, ячейки нужно направлять вниз. При работе с пластиком, между панелями необходимо оставлять зазоры.

После установки кровли необходимо выполнить монтаж сливных желобов. Для этого следует отмерять нужную длину и обрезать лишний металл болгаркой.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Навесы из поликарбоната во дворе частного дома

Если у Вас есть собственный дачный участок или загородный домик, и на Вашей территории нет беседки или гаража, тогда Вы можете сделать так, как делают очень многие люди в подобных ситуациях. Можно установить прямо во дворе частного дома навес из поликарбоната. Конструкция позволит защитить автомобиль, бассейн, палисадник, мебель, расставленную на Вашем участке, от негативных воздействий атмосферных явлений.

Это может быть дождь или град, ветер или ураганные порывы, а также пылающее солнце, от которого могут быть не очень приятные последствия в виде выгорания растений, но еще и лакокрасочных покрытий изделий. Благодаря такой конструкции, в зимний период на пороге Вашего дома не будет насыпана гора снега, а временами еще и обледенелого. Кроме всего, Ваш загородный участок будет под надежной защитой от ветров и ливней.

Поликарбонатный навес для автомобиля

Очень многие люди делают навес именно так, чтобы под ним «прятался» автомобиль. А ведь такую конструкцию очень легко соорудить, а также разобрать обратно, при необходимости. Особенность навеса из поликарбоната – его протекция. Ведь авто, который будет стоять под таким сооружением, будет защищен больше, чем на сто процентов! В сравнении с пластиком, поликарбонат в 8 раз устойчивее, а также в 10 раз прочнее стекла.

Такое сооружение – прекрасный выбор для дач. Ведь в летний период автомобиль на ночь можно оставить под таким навесом, да еще и около Вашего дома! При этом можете совершенно не волноваться, если будет гроза или палящее солнце. Даже в сильную жару авто не перегреется, поскольку поликарбонат «отталкивает» солнечные лучи. Ведь данный материал – одна из разновидностей пластика!

Как лучше организовать такое сооружение? Смотрите на наших фото навесов из поликарбоната.

Какой тип материала стоит выбрать для возведения навеса?

Прежде чем определяться с типом конструкции, которую Вы планируете возводить на своем участке, важно узнать более подробно о типах поликарбоната, какой из них лучше, свойства и т. п.

Этот вопрос во многом зависит от того, какие у Вас общие требования к характеристикам этого материала. Основные виды и характеристика такого подвида пластика, это:

Сотовый. Такой материал достаточно прочный, обладает ударо и износоустойчивостью, замечательными свойствами теплоизоляции. Благодаря его ячеистой структуре, ультрафиолетовые лучи проникают под пластик, но предметы, которые под ним находятся, не нагреваются.
Монолитный. Очень прочно себя ведет по отношению к ударам. Его прочность по сравнению со стеклом – в 250 больше! И если Вам необходим такой материал, который будет очень ударопрочным, тогда выбирайте именно монолитный поликарбонат.

Какой тип поликарбонатной конструкции выбрать?

Когда Вы приняли решение о типе используемого материала, необходимо решить какая именно у Вас будет конструкция его?

Строение ее может быть:

Односкатной. Их пристраивают к стенам зданий, а устанавливают при помощи подвесного или опорного метода. Очень большим преимуществом этого типа является то, что зимой снег не будет задерживаться.
Двускатной. Такой тип возводится аналогично двум односкатным, которые соединяют между собой. Но установки его производится независимо от стен здания. А основные преимущества его, это: высокая степень выносливости и защищенности от порывистых ветров.
Арочной. Установка такого типа производится на каркас, напоминающий арку, сделанную из металлических трубочек. Такое сооружение может быть отдельно возведенной конструкцией или же совмещенное к зданию. У этого типа конструкции достаточно высокая жесткость, что обеспечивает надежную сопротивляемость даже к очень сильным ветровым завихрениям, метелям и вьюгам.

Подборка фото навесов из поликарбоната во дворе частного дома

Обязательно просмотрите фото на нашем сайте. Возможно, для своего участка Вы присмотрите наиболее подходящий вариант конструкции.

К примеру, если у Вас достаточно большая территория, имеется бассейн и специально обустроенная зона отдыха, можно устанавливать вариант арочной или двускатной конструкции. Они займут много места. Как правило, на небольших участках возводят поликарбонатные навесы над крылечком дома. Они оригинально смотрятся с эстетической точки зрения, украшая общий экстерьер. В то же время он защищает в непогоду или от пылающих лучей солнца.

Над самим крылечком стоит установить односкатный тип. Выполнена она может быть из различного поликарбоната, в зависимости от Ваших индивидуальных предпочтений. Также и тип конструкции может быть каким угодно, например, ровным полотном, под остро сделанным углом; наполовину арочная конструкция, купол которой закрывает крыльцо; поликарбонатным навесом, пристроенным непосредственно к зданию, а расположение его по отношению к земле – будет параллельным.

То, каким будет дизайн козырька, зависит многим от всего экстерьера земельного участка, а также от особенностей здания. К примеру, если Ваш дом возведен в стиле Модерн или Хайтек, здесь вполне будут уместны вычурность и витиеватость. Для дома в стиле классика подойдут сдержанность и лаконичность. Что касается цветового оформления и типа самого каркаса, то их стоит выбирать исходя из того, каков экстерьер Вашего загородного участка.

Если у Вас будет крыльцо с обустроенным козырьком, то на нем очень удобно будет оставлять тот же урожай, велосипед, лыжи, сани и прочее, чтобы защитить от дождей и ветров. А те конструкции, которые будут пристроены к дому, создадут приятный тенек в летние знойные дни, а зимой защитят от снега и дождей Ваш околодомный участок.

Если Ваш дом объединяется вместе с террасой, тогда козырек необходимо установить и над ней, а не только у входа в дом. В таком случа обустраивается арочный или двускатный тип конструкции в части над крыльцом и до террасы, а непосредственно над ней – конструкция должна быть односкатная, пристроенная к зданию.

Крыльцо «покрывается» сверху козырьком из сотового поликарбоната. Если же навес не нужно пристраивать к стене здания, можно выбирать монолитный поликабонат.

100 фото — готовые навесы из поликарбоната

Пост опубликован: 26. 06.2016

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива. Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства. Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Содержание статьи

1 Какой поликарбонат выбрать для навеса
2 Как сделать навес из поликарбоната своими руками
- 2.1 Спланируем работы
- 2.2 Подготовим площадку
- 2.3 Схема навеса из поликарбоната
- 2. 4 Изготовим основание для опор
- 2.5 Опоры – столбы
- 2.6 Стропила и форма навеса
- 2.7 Набьём обрешётку
- 2.8 Покроем поликарбонатом
3 Лёгкий навес из поликарбоната — видео
4 Адаптируем готовый навес
5 Уход за навесом
6 Что в итоге
- 6.1 Похожие статьи

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
Купольные и волнообразные формы – отличный декоративный или защитный элемент.
Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

Схема навеса из поликарбоната

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте. Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить. При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
Столбы необходимо тщательно откорректировать в строго вертикальное положение.
Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

Укладываем нижний ряд, но не крепим самый верх листа.
Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната — видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

фото современных навесных конструкций Как правильно сварить навес сарая из поликарбоната

Наличие навесов на приусадебных участках свидетельствует не только о хорошем вкусе владельцев, но и об их стремлении повысить комфортность отдыха и проживания. своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление поликарбоната среди строительных материалов позволило создавать оригинальные конструкции с минимальными затратами времени и средств, при этом реальные эксплуатационные показатели значительно превосходят ранее использовавшиеся материалы.

Возможны два варианта выполнения строительных работ:

Монтаж навеса из поликарбоната может производиться с привлечением специализированных строительных организаций. Преимущества: Гарантируется надлежащее качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают рекомендации по оптимальному варианту навеса с учетом физических характеристик грунта, архитектурных особенностей строения и климатической зоны проживания. Минус в том, что все услуги должны быть платными, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно увидеть на видео ниже.
Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Преимущества — значительно снижается общая сметная стоимость строительства. Недостатки — нужно иметь свободное время и иметь определенные знания, как строить самому.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопропускание прозрачного поликарбоната достигает 90%. Значение может меняться в зависимости от наличия минеральных красителей различных оттенков. За счет высокой прозрачности можно экономить электроэнергию на освещение. Навесы можно использовать для устройства клумб, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых площадках.

Светопропускание поликарбоната 90%

2. Высокая механическая прочность. Материал пластичен, что позволяет ему воспринимать резкие динамические нагрузки без образования трещин. Не имеет эффекта остаточной деформации, после снятия нагрузки полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличная механическая прочность по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивление изгибу. По ударопрочности он на порядок выше, чем у стекла. Он может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Поликарбонатный лист однокамерный
Поликарбонатный лист двухкамерный
Поликарбонатный лист четырехкамерный

4. Низкий удельный вес позволяет добиться значительной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к агрессивному ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной на протяжении всего периода эксплуатации – не появляются микротрещины, не ухудшаются показатели прочности и стабильности.

6. Высокая пластичность позволяет использовать материалы при температуре до -50°С, прочностные показатели не ухудшаются при температуре до +115°С.

7. Широкий выбор толщин, размеров плит и цветов. Он дает дизайнерам возможность грамотно реализовать свои самые смелые проекты.

8. Срок службы более 25 лет. Поликарбонат имеет отличные технологические характеристики, легко режется и обрабатывается обычными инструментами. В процессе эксплуатации количество непроизводительных отходов сводится к минимуму.
Из поликарбоната можно изготовить следующие козырьки:

Козырек над балконом, лоджией или входной дверью. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от ржавчины, внутренняя отделка не выгорает.
Навес для террасы или уличной беседки. Повышается комфортность отдыха, снижаются трудозатраты на поддержание чистоты в здании.
Навес над бассейном. Время приема водных процедур увеличивается.

Навес над балконом Навес для нескольких автомобилей Навес для патио Навес для бассейна

Правила выбора материала для навеса Надежность конструкции зависит от правильного выбора толщины материала. Чем толще листы, тем большую нагрузку они могут выдержать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?

Длина панелей 6 и 12 м. Для соединения между собой отдельных панелей используется специальный алюминиевый профиль, стандартная длина которого составляет 6 метров. Профиль может быть цельным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может использоваться на различных типах конструкций. Он состоит из верхней и нижней прижимных частей, стянутых между собой специальными винтами. Используется на панелях различной толщины, есть возможность ручной регулировки силы сжатия. Если панели по каким-то причинам уменьшили толщину, то профиль можно прикрутить потуже и устранить протечки в стыках.

Концы должны быть закрыты концевым профилем; перед закрытием ячейки герметизируются силиконом. Это предотвращает рост микроорганизмов, мха и плесени в полостях. Такие микроорганизмы значительно ухудшают внешний вид конструкции. В некоторых случаях они могут негативно сказаться на количестве пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес открытый с профилем
Торцевой профиль для поликарбоната

Для крепления листов поликарбоната к металлическим или деревянным каркасам используются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно закрыть декоративными колпачками. Несущий каркас для навеса может быть изготовлен из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и типа крыши навеса.
Что лучше — поликарбонат или профнастил для навеса Однозначного ответа нет. Профнастил изготовлен из листовой стали, выдерживает повышенные нагрузки. Но поликарбонат имеет универсальное применение, установка навеса из поликарбоната более рентабельна.
Этапы проектирования навесов Эскизный проект Начинать строительство навесов своими руками необходимо с составления эскизного проекта несущих конструкций. Для этого следует иметь теоретические знания по расчету максимальных нагрузок в узлах конструкции, рассчитывать каждый элемент на изгиб и сжатие. Учитываются максимальные ветровые и снеговые нагрузки, определяются типы кровли и угол наклона скатов.
Типы навесов стропильной системы В зависимости от конструктивных особенностей и конкретных условий эксплуатации навес может быть:

Одинарный наклонный. Угол наклона ската не менее 12°, конструкции используются для возведения небольших сооружений, простейшего навеса. Модель №3
Купол. Круглый или удлиненный. Выдерживает значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. При изготовлении каркаса должны быть точно выдержаны все размеры; по исполнению относится к сложным вариантам. Модель № 6
арочный. Длина подбирается индивидуально, используется для покрытия небольшого роста. Модель № 4
Гейбл. Универсальное назначение, конструкции используются для возведения крупногабаритных навесов. Модель №2

После определения типов крыш необходимо приступить к проектированию фундаментов
Типы фундаментов Малый вес конструкций позволяет использовать самые простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и снижается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать следующие фундаменты:

Винтовые сваи. Металлические сваи ввинчиваются в землю по плану свайного поля (смотрите видео). Глубина и диаметр подбираются индивидуально. Концы свай выравнивают по горизонтали, к ним приваривают металлические площадки для крепления вертикальных опор навесов. Достоинства – можно полностью подготовить фундаменты в течение одного дня, их используют в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Они имеют положительные отзывы пользователей. Не обязательно делать ростверки для навесов.

Теплица на винтовых сваях

Столбчатая. Глубина залегания около 60 см; для компенсации сил набухания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Они могут быть из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества — самая низкая стоимость, нет необходимости выравнивать участок. Срок изготовления с учетом твердения бетона не более 14 дней.

Несущая опора с заходом в землю 60см

Лента мелкозаглубленная. Применяются для больших тяжелых конструкций, позволяют ставить боковые стенки для навесов для защиты от ветра, снега и дождя. По стоимости относятся к категории дорогих, срок изготовления не менее трех недель.

мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, и решение должно учитывать максимальное количество факторов.
Несущие вертикальные опоры Изготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. При изготовлении учитывают высоту и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и монтажа конструкции Сборку конструкции начинают с установки вертикальных опор на готовые фундаменты. При заливке бетона в них устанавливаются анкерные болты, расстояние между которыми должно соответствовать расстоянию между отверстиями в нижней площадке опор. Для каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может осуществляться сварными швами (неразборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать конструкцию и установить ее на новом месте. После демонтажа все конструкции сохраняют свои первоначальные эксплуатационные характеристики и готовы к повторной установке без предварительной подготовки.

Стоечное бетонирование
Крепление стоек анкерными болтами
Крепление арки

Если навес изготовлен на промышленном предприятии, то на него имеются рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в сборе и способ фиксации указано. Самостоятельное изготовление металлических навесных конструкций требует внимательности и соблюдения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положению, этапы сборки предусматривают постепенное крепление конструкций. При появлении деформаций выясняется и устраняется причина. Перед прикручиванием поликарбоната к навесу следует провести тесты на устойчивость. При испытаниях конструкции нагружаются усилиями, в два раза превышающими расчетные. За счет этого достигается запас прочности, гарантируется долгая и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навеса Листы нарезаются электролобзиком, болгаркой с тонким отрезным диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинают с одной из сторон, только после полного закрепления предыдущего листа можно начинать крепление следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разницу в изменении линейных размеров материалов вследствие теплового расширения, предотвращают появление микротрещин. Осторожно затяните винты, не повредив поверхности. Если есть желание, то головки саморезов можно прикрыть декоративными шляпками.

Пустоты с торцов листов поликарбоната необходимо заделать. В противном случае через несколько лет в них начнут расти мхи и плесень, испортится не только внешний вид, но и эксплуатационные качества. Во время крепления листов следует уделить внимание лицевой и изнаночной сторонам. Укладка поликарбоната на навес осуществляется только с лицевой стороны, он имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указана на упаковке каждого листа. При производстве покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Перед установкой листа на сиденье рекомендуется снять его. В противном случае шурупы будут держать пленку, в этих местах она не отклеится, а порвется. Там будут части, которые очень трудно удалить. Кроме того, защитную пленку намного легче снять, когда лист лежит на земле. Если он установлен на навесе, то работа значительно усложняется.
Практические советы

Категорически запрещается сгибать поликарбонатный лист поперек сот. Соблюдайте это правило не только при монтаже навеса, но и при транспортировке или хранении материалов.
Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
При проектировании всегда учитывайте коэффициент безопасности. Не используйте самые тонкие листы. Как показывает практика, преждевременный ремонт обходится намного дороже, чем покупка прочного поликарбоната.
Не работай в одиночку. Это не только сложно и опасно, но и негативно сказывается на качестве монтажа.
Строго соблюдайте технику безопасности, не торопитесь, работайте аккуратно. Будьте особенно осторожны при работе с электроинструментом.

Соблюдение рекомендуемых правил гарантирует, что установка будет произведена с учетом строительных норм, навес будет надежным и прослужит долгий период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

В последние годы большое распространение и популярность получил поликарбонат. Теплицы, различные сараи и многие другие конструкции из этого материала радуют пользователей своей простотой и универсальностью. Теме навесов из поликарбоната мы посвятим сегодняшнюю статью, в которой узнаем все нюансы этой конструкции, а также на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Основные свойства поликарбоната

Прежде чем говорить об изготовлении навеса из поликарбоната, необходимо разобраться, что это за материал, каких он бывает видов и в чем его особенность. Итак, поликарбонат – это полимер, который используется в различных областях промышленности. Он производится из прозрачных гранул, которые формуются или экструдируются в легкие прозрачные листы пластика.

Поликарбонат бывает следующих видов:

монолитный;
сотовый;
(сотовый).

Первые два нашли широкое применение, последний встречается довольно редко. Монолитный поликарбонат представляет собой прочные, относительно тяжелые листы. Этот тип считается отличной альтернативой стеклу, поскольку он намного легче и прочнее. Монолитные плиты бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от ячеистого отсутствием воздушной прослойки.

Поликарбонат сотовый — материал, внутри которого образовались пустоты. Их называют сотами другим словом, отсюда и символическое название вида. Сотовый поликарбонат многослойный, чем их больше, тем прочнее лист. Поликарбонат достаточно устойчив к ударам и возникновению различного рода трещин. Он легкий и имеет низкую теплопроводность. Этот тип обладает высокой ударопрочностью и имеет защитную пленку. При работе с этим видом поликарбоната важно учитывать способ его крепления. Сначала нужно проделать в материале отверстие и только потом вставлять в него саморез, а не просто вбивать его в лист отверткой. Под воздействием температуры сотовый поликарбонат имеет свойство расширяться. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Преимущества поликарбоната	Недостатки поликарбоната
1. Имеет возможность повторного использования после переработки.	1. Не устойчив к ультрафиолетовым лучам, быстро теряет физические свойства.
2. Устойчив к низким и высоким температурам.	2. Склонен к гидролизу.
3. Легкий, прочный, устойчивый к механическим воздействиям.	3. Под нагрузкой быстро теряет свои механические и химические свойства.
4. Имеет хорошее качество светопропускания.
5. Устойчив к кислой среде, различным растворам и окислителям.
6. Не впитывает влагу.
7. Огнестойкий.
8. Гибкий.
9. Простота использования. Обладает отличными звукоизоляционными характеристиками.

Благодаря своей универсальности поликарбонат применяется в сельском хозяйстве, автомобиле- и авиастроении и т. д.

Как разработать проект

Навесы из поликарбоната устанавливаются не только возле домов, их используют как навесы для бассейнов, автомобилей , рядом магазины и другие организации. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, сделать который под силу даже новичкам.

Начальным этапом в этом вопросе можно назвать разработку проекта будущего строения, который позволит визуализировать строение, определиться с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на готовые чертежи самых простых идей.

На этом этапе стоит окончательно определиться с видом материала, который будет взят за основу. Выбор материала напрямую зависит от назначения готового навеса и его габаритов. Используя строительные инструменты для замера площади, следует измерить предполагаемую площадь для установки навеса и выбрать для него тип опор.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для строительства навеса – дело ответственное, ведь от материала зависит срок службы конструкции. При рассмотрении того или иного вида пластиковых листов стоит учитывать количество годовых осадков в вашем районе, периодичность обрешетки планируемого навеса и т. д. Листы поликарбоната бывают толщиной от 4 до 25 мм, лист 8 -10 мм будет оптимальным размером для навеса. Рассмотрим эти показатели подробнее.

Поликарбонат сотовый имеет не менее пяти видов панелей различной толщины и структуры. Они отличаются друг от друга формой сот, ребрами жесткости и должной плотностью. При выборе сотового поликарбоната для навеса лучше остановить свой выбор на средней толщине листов, этого будет достаточно, чтобы конструкция была устойчива к граду и огромному снежному покрову. Каким бы ни был сотовый поликарбонат, он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната – не менее удачный выбор. Этот вид материала реализуется в 10 известных модификациях, которые отличаются не только толщиной, но и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей 2-6 мм; листы толщиной до 12 мм изготавливаются по индивидуальным заказам. При выборе монолитного поликарбоната следует обращать внимание на маркировку, так как одни модели не подходят для использования в местах, близких к огню, другие используются в медицинских учреждениях и т. д. В зависимости от назначения навеса, некоторые мастера, что часто бывает , комбинированные виды поликарбоната. Этот материал очень популярен в ландшафтном дизайне.

Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат относится к тем материалам, которые без проблем поддаются обработке различными ручными и электроинструментами. Его можно легко фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить следующие рабочие инструменты: нож строительный

;
рулетка;
;
болгарский;
;
молоток;
;
;
.

Количество рабочего оборудования зависит от вида материала для изготовления своими руками опор для навеса из поликарбоната.

Как сделать каркас для навеса

Поликарбонат у нас основа для навеса, а для изготовления каркаса необходимо выбрать другой, выгодный, прочный, устойчивый материал. Металлический каркас считается классическим. Для его сборки используется сварочный аппарат, а также специальные крепления. Для небольших конструкций подойдет алюминий, для габаритных конструкций можно взять более тяжелые виды металла.

Некоторые владельцы собирают деревянные рамы, но в таких случаях материал необходимо обрабатывать антибактериальными средствами. Деревянный каркас предполагает укладку поперечных балок, которые следует аккуратно разместить, чтобы конструкция была пропорциональной и прочной.

Сборка каркаса, пожалуй, один из самых ответственных и трудоемких процессов при изготовлении навеса своими руками. От качества собранного основания для конструкции будет зависеть его безопасность и долговечность.

Простотой сборки и надежностью отличаются рамы, собранные из профильной трубы. Такой вариант хорошо сочетается с коваными деталями, имеет эстетичный вид и т. д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обращаться за помощью к более опытным специалистам.

Пошаговая инструкция по установке навеса из поликарбоната своими руками

Установка навеса из поликарбоната занимает много времени, даже если это небольшая конструкция. Весь процесс работы осуществляется в несколько этапов, которые можно обобщить следующим образом.

Шаг 1. Подготовка площадки к установке конструкции.

Этап 2. Подготовка ям под опоры для навеса.

Этап 3. Сборка и установка каркаса.

Этап 4. Установка листов поликарбоната.

Проект конструкции готов, материал для каркаса определен, инструменты подготовлены… Следующим этапом монтажа навеса является подготовка места для установки конструкции. Территория должна быть очищена от мусора, очищена от лишних слоев почвы. Если планируется построить навес для автомобиля, то можно забетонировать основание или засыпать его щебнем. Оригинальным вариантом также считается создание экопарковки (с озеленением).

При расчистке территории под навес стоит спланировать и промерить расположение опор и выкопать глубокие ямы для их установки. Когда ямы готовы, опоры ставятся на место и фиксируются бетонным раствором. Дальнейшие работы следует проводить после полного высыхания заливки. На это уйдет около 4 дней, за это время бетон необходимо сбрызнуть водой, чтобы предотвратить растрескивание.

Самый распространенный вариант – арочный каркас. Установленные опоры соединяются между собой закладными деталями, затем укладываются горизонтальные балки. На этом этапе конструкция называется верхней вязкой. Далее строится арка. Это не значит, что навес обязательно должен быть согнут, его можно зафиксировать и в горизонтальном положении. Готовый металлический каркас необходимо обработать антикоррозийными жидкостями и вскрыть краской. Каркасы для навесов на крыльце крепятся с помощью специальных опор, которые вбиваются прямо в стену.

Завершающим этапом является установка и фиксация листов поликарбоната.

Листы материала лучше нарезать заранее, в этом поможет ножовка, также используют циркулярную пилу. Не спешите снимать защитную пленку с поликарбонатных панелей, на ней есть специальная маркировка, которая позволит более аккуратно вырезать нужные куски. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если вы выбрали сотовый поликарбонат, позаботьтесь о наличии специальных термошайб. Для фиксации листов в местах стыков используются пластиковые (или алюминиевые) профили. На этом этапе работы следует снять защитную пленку с материала. Важным моментом для навеса из поликарбоната является заделка торцов листа. В качестве уплотнителя чаще всего используется алюминиевая лента. Это позволяет защитить конструкцию от проникновения влаги внутрь конструкции. Приобретая средства для обработки стыков поликарбонатного материала, следует обратить внимание на наличие в составе изделия акрила. Жидкости следует покупать без него.

Во избежание проблем с поликарбонатным покрытием в ближайшие несколько лет необходимо соблюдать правила ухода за материалом.

Сначала нужно протереть поверхность мягкой губкой и моющими средствами с простым составом.

Во-вторых, очистка различными растворами типа уайт-спирта не проводится со стороны, покрытой защитным слоем.

В-третьих, после любой операции по очистке поликарбонатное покрытие необходимо тщательно промыть водой.

В случае появления микротрещин на поверхности материала лучше сразу обработать их прозрачными силиконовыми средствами.

Подробную информацию о правильном монтаже навеса из поликарбоната своими руками смотрите в видео:

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит знать некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, предлагающих варианты обустройства данной конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому можно соорудить навесы любых плоскостей, даже полукруглые. Еще одно преимущество материала в разнообразной цветовой гамме. Плюс прозрачность материала усиливает освещенность закрытой зоны.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта вам необходимо будет продумать следующие параметры:

Обмер участка и расчет каркаса.
Определение типа материала каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната — монолитный или сотовый.
Составление чертежей.

Что касается чертежей, то в конце статьи вы можете увидеть некоторые варианты. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

материал каркаса — дерево или металл;
;
стыковочный концевой профиль;
прессшайбы;
необходимый крепеж;
для монтажа опор каркаса;
щебень;
краска соответственно по дереву или металлу;
;
;
;
уровень;
рулетка;
в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор необходимо вырыть яму глубиной до 600 мм. Это на тот случай, если навес планируется построить большой. Опорные столбы должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, опоры не потребуются. Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если делается навес для пикника и отдыха, то можно соорудить каркас из бруса. Если для автомобиля требуется укрытие, то предпочтительнее сделать надежный металлический каркас. В последнем случае без навыков сварщика не обойтись. Если у вас его нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, не будет такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения – 40×40 или 60×60 мм. Для обрешетки и того меньше можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо предварительно связать сверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно делать снизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно велик).

Сооружается арка для верхней части конструкции. Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовая рама покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, то кровельные листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выглядывали за края конструкции на 100–150 мм. Не допускайте вибрации изделия во время резки. Это может привести к трещинам в материале.

Некоторые специалисты разрезают поликарбонат прямо на защитную пленку. За счет этого меньше риск повредить лист при его подготовке.

При этом при укладке листа не перепутайте стороны. Сторона с защитной пленкой должна быть направлена вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра шурупа. Шурупы следует вкручивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов. Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию изготовления навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

Сначала опоры бетонируются в грунт.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
Прикрепите к стене дома кронштейны, на которые будут опираться две поперечные балки 120 × 60 мм. Для большей надежности балку можно закрепить к стене горизонтально.
Теперь необходимо установить поперечные балки на стойки и на закрепленные к стене опоры.
В месте соединения поперечной балки со стойкой используйте металлические уголки.
Теперь вам нужно построить ящик.
Когда каркас готов, необходимо закрепить поликарбонат саморезами с термошайбами.

Эта простая инструкция подтверждает слова, сказанные в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Video

A photo

Several variations of polycarbonate canopies:

Scheme

The provided схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Строительство жилого дома на участке не является завершением всех работ; со временем вокруг основного здания появляются хозяйственные постройки, в большинстве случаев построенные своими руками. Навес из поликарбоната является одновременно простой и многофункциональной конструкцией, которую можно использовать как беседку, крытую стоянку для автомобиля, место для хранения дров и для различных хозяйственных нужд.

Поликарбонатное покрытие позволяет получить конструкцию с современным внешним видом при небольших финансовых затратах.

Особенности поликарбоната

Поликарбонат относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеет ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым. Навес из поликарбоната – отличное решение для пристройки к дому или отдельно стоящему строению.

Популярность материала обеспечивается наличием следующих преимуществ:

Легкий вес . Лист поликарбоната весит в 7-8 раз меньше листа стекла того же размера. Это позволяет использовать его при возведении сооружений, не требующих прочного фундамента.
Хорошая гибкость . Изгиб материала возможен без предварительной обработки и без применения специальных приспособлений, что позволяет создавать различные арочные конструкции, в том числе круглый навес из поликарбоната.
Способность пропускать свет . Через поликарбонат проходит около 90% естественного света, при этом материал создает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и уютно.
Высокие прочностные характеристики . Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превосходящем показатели стекла. Ячеистая структура поликарбонатного покрытия позволяет ему выдерживать значительные удары снежной шапки или града.

Кроме того, поликарбонат характеризуется прекрасными звукоизоляционными свойствами и долгим сроком службы, около четверти века.

Устройство навеса сарая своими руками

Навес сарая имеет достаточно простую конструкцию, что позволяет производить монтажные работы своими руками. Основными элементами данного вида постройки являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые наборы для сборки, но вы можете сделать чертеж самостоятельно.

Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно учитывать следующее:

Угол ската . Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен быть 35-45 градусов. В этом случае риск разрушения кровли от снежной массы становится минимальным. В регионах, где преобладают порывистые ветры, навесы лучше строить с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут сараи с уклоном 30-35 градусов.
Материал для изготовления ящиков . Элементы стропильной системы навеса могут быть выполнены из дерева или профилированных труб. Перед монтажом рекомендуется защитить древесину антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и прочным.
Тип поликарбоната . Поликарбонат может иметь разные цвета и структуры; листы представлены в большом ассортименте в строительных магазинах. При строительстве беседок и навесов используются поликарбонатные листы зеленого или синего цветов, холодные оттенки позволяют ощутить прохладу и свежесть.
Место навеса . Конструкция сарая может быть пристроена к дому, а может быть и отдельной. При этом в первом случае появляется возможность немного сэкономить за счет отсутствия опорных ножек. Кроме того, пристройка защищена от ветра с одной стороны.

Стропильные фермы навеса с одним скатом выполнены в виде треугольника, основание которого соответствует ширине навеса, а гипотенуза длине ската. Обрешетка, уложенная с шагом не более 50 см, помогает предотвратить повреждение и прогиб поликарбоната. Таким же образом можно построить сарай для дров, который не будет казаться лишним возле дома.

Пошаговый монтаж

Решить вопрос, как обшить навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может как один человек, так и с помощником. Сборка конструкции осуществляется с помощью стандартного набора инструментов: шуруповерта, сварочного аппарата, болгарки или ножовки.

Непосредственный монтаж навеса из поликарбоната своими руками осуществляется по следующей схеме:

Подготавливают площадку под строительство, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.
Делают разметку будущей конструкции, отмечая места расположения опор колышками.
Далее делаются отверстия под столбы, если навес небольшой, то столбов должно быть не менее четырех. Для большой конструкции потребуется больше столбов.
На дно подготовленных котлованов засыпают смесь песка и гравия, ставят опоры и заливают бетоном. Чтобы обеспечить нужный уклон ската, опоры одной стороны должны быть ниже.
Верхние части столбов соединяются обвязкой из профильной трубы. Элементы обвязки фиксируются сваркой или специальными скобами.
Стропильные фермы собираются на земле, затем поднимаются и привариваются к элементам обвязки.
На стропилах закреплена обрешетка.
режется на куски определенного размера, дрелью сверлятся отверстия для крепежа, затем они крепятся к каркасу с помощью термошайб.
На стыки устанавливается специальный профиль.

После сварки швы на каркасе односкатного навеса из поликарбоната зачищаются и покрываются слоем грунтовки. Металлические элементы окрашиваются специальными составами. Края поликарбоната проклеены армированным скотчем.

Навесы из поликарбоната — уличные конструкции, универсальные для хозяйственного назначения. Материал легкий, эластичный, полупрозрачный в большой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простых и сложных криволинейных форм. Здания выглядят легкими, изящными, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным благодаря простоте монтажа, эстетичности материала и здания. Есть:

самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, парковка для автомобиля, беседки, хозяйственные постройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Эти конструкции бывают простые прямоугольные или сложные, криволинейные, иногда двухэтажные, например над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными портьерами.

Внутренний козырек из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: они не загораживают обзор, легко открываются, а в закрытом состоянии хорошо сохраняют тепло.

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы поддерживают вертикальные стойки и крышу. Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянные навесы с поликарбонатной кровлей

Изготовление козырьков и козырьков из поликарбоната на деревянном основании – самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке. Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для постройки деревянного навеса из поликарбоната своими руками из этого же материала делают клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязку и мауэрлат. Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком и прочным защитным финишным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Перед тем, как сделать навес из поликарбоната на металлическом каркасе, следует выбрать тип конструкции:

Сварные из профильной или круглой трубы — самые популярные навесы из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров здания, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Forged — красиво, элегантно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать свой эксклюзивный продукт.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый консольный козырек

Для навесов из поликарбоната до 5 м, профиль с толщиной стенки 2 мм, сечением 40*20 мм используется, для построек более 5,5 м требуется рулон 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит десятилетия, хотя его главный враг — коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись по всей поверхности абразивом, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химическими, биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Изделия из металла нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше предусмотреть деревянные перила на парапете.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат. Если навесы из других материалов можно разобрать, передвинуть, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети также довольно много фото и проектов, бывают односкатные и двускатные, арочные, каскадные, конусные, купольные, волнообразные встречаются реже.

Типовые варианты навесов из поликарбоната

Сделать основу не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полудиагональная, косая.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Навес каскадный консольный из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30 o. Стропила изготавливаются из дерева или представляют собой ферму — горизонтальную, криволинейную или треугольную раму с несущими раскосами, стойками под углом внутрь основной конструкции.

Схема постройки сарая

Для создания проекта необходимо:

Схема навеса с типом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размеру. Важно определить верхнюю и нижнюю точки ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес из поликарбоната двухскатный — проект с коваными элементами

Фермы рассчитываются по нормам СНиП в п. 2.01.07-85, сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Чтобы не ошибиться, рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 о в здании шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1 : 5;
При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть низкоспусковыми, обязательно делается четное количество поясов, оптимально — 8.
Меньший уклон уместен для крупных производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил из поликарбоната для навеса

Расчет навеса из поликарбоната из профильной трубы

Берем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные размеры поликарбоната по ширине и длине:

литые 2,050*2, 3, 6,12 м;
сотовый 2.100*3.6.12 м.

Для частных строений подходит толщина листа 6-12 мм.

Стол производительный из поликарбоната

Фермы необходимо разместить под каждым краем и посередине листов, таким образом, расстояние между ними будет 1 м.

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длина верхних, в нашем случае – 3,9 м;
распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Типовая схема небольшой фермы

Пошаговая инструкция, как самому построить навес для дома из поликарбоната

Для сварки металлических навесов для дачи из поликарбоната необходимо выполнение ряда условий:

Детали, а также несущие элементы, не должен быть взломан.
Шероховатость торца опорного ребра определяется по ГОСТ 2789-73 — Ra £12,5 мкм.
Недопустимо применение стали с внутренним слоем и крупными шлаковыми включениями для нижнего пояса фермы.
По ГОСТ 14771-76 соединения лучше всего выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к стропильным элементам и вертикальным колоннам применяют болты класса 5.8 по п. 7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место под столбы, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. На дно заливаем в него 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел вглубь. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, соединение сваркой, это позволит распределить нагрузку по всей поверхности.

Как закрепить вертикальные опоры

Когда раствор полностью наберется, соединяем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше всего варить на земле, по выбранной схеме самые распространенные показаны на фото выше. Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

Следующий этап — обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовая металлическая конструкция зачищается, затем красится.

Прогоны укрепят каркас, это надежнее зафиксирует поликарбонат

Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет вам избежать глобальных ошибок при строительстве своими руками.

Как работать с поликарбонатом

Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Отверстия следует сделать дрелью со сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей должны быть установлены планки и самоклеящаяся лента для герметизации, нижние заделывать нельзя.

Всего 2 способа:

Термошайбы — отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна входить плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и предотвращает его деформацию при нагреве.

Как крепить поликарбонат на навес с помощью термошайбы

Специальный профиль представляет собой планку с пазами с обеих сторон, в которую вставляется поликарбонат. Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся на шпаклевку, но если делать навес своими руками, то он лучше ограничиться двумя предыдущими советами.

Виды крепления поликарбоната к обрешетке

Обустраиваем крытую площадку для дачи Расчет материалов по видам навесов и типам крыш

Сотовый поликарбонат – очень популярный строительный материал. Используется для возведения легких и недорогих конструкций. Чаще всего используется для навесов, навесов и теплиц.

Как выбрать материал для козырька

Поликарбонат очень популярен в дачном и загородном строительстве. С его помощью можно построить своими руками надежный и красивый козырек над крыльцом, навесом или теплицей, которой не страшны никакие морозы. Большой выбор цветов и простота монтажа также говорят в пользу выбора этого материала.

В настоящее время на рынке представлено большое количество типов поликарбоната. Первое, на что следует обратить внимание, это толщина. От этого параметра зависит, как можно использовать материал. Встречаются следующие значения толщины поликарбоната:

4 мм, чаще всего используется для строительства теплиц;
6 мм подходит для обустройства различных козырьков, навесов, также может использоваться для строительства теплиц;
8 мм — используется для навесов и крыш;
10 мм — для возведения перегородок и шумозащитных экранов;
16 мм — для больших площадей крыш.

По цвету различают прозрачный (иногда его называют белым) и цветной поликарбонат. Подобрать материал, подходящий к внешнему дизайну дома, несложно. Так, синий поликарбонат будет уместно смотреться над бассейном, зеленый и коричневый – на дачном козырьке и т. д.

Что нужно помнить, приступая к расчетам

При устройстве навеса необходимо учитывать ветровую и снеговую нагрузку. От этого будет зависеть частота шага обрешетки каркаса, а также толщина самих листов. Так, слишком тонкий поликарбонат может сломаться, поэтому потребуется дополнительное усиление конструкции. Толстые листы труднее гнуть, имеют меньший радиус изгиба, больше весят, стоят дороже.

Этапы строительства

Строительство своими руками можно разделить на этапы. Сначала проводятся подготовительные работы: разрабатывается дизайн, определяется внешний вид конструкций, подбирается цветовая гамма и т. д. Разрабатывается проект козырька. Рассчитывается количество строительных материалов. Потом покупают все необходимое для козырька.

Затем переходят к собственно строительству: изготавливают каркас, при необходимости монтируют опоры, фиксируют конструкцию, обшивают ее поликарбонатом.

Создание проекта

В первую очередь необходимо определиться с размещением козырька. Как правило, их устанавливают над крыльцом. Козырек должен быть немного шире поверхности, которую он закрывает.

Проектирование – необходимый шаг. Любое строительство должно начинаться с него. Именно на этом этапе определяются окончательные размеры козырька и его внешний вид. На этом же этапе рассчитывается необходимое количество стройматериалов, решается, сколько и каких расходных материалов и инструментов потребуется. Чертежи козырька из поликарбоната помогут вам все рассчитать самостоятельно. Все виды нагрузок также рассчитываются на этапе проектирования. И те, которые купол будет испытывать, и те, которые он создаст сам.

Сначала измерьте крыльцо или ту часть здания, которая будет закрыта козырьком. Навес может быть немного меньше, больше или равен поверхности, которую он защищает.

При разработке проекта необходимо учитывать особенности используемых материалов. Дело в том, что поликарбонат не только перераспределяет нагрузку, но и берет ее на себя. Поэтому тонкие листы не подходят для козырьков; лучше использовать материал толщиной от 6 до 10 мм. При меньшем значении поликарбонат слишком хрупок, при большем – недостаточно эластичен и тяжел.

Для листов толщиной до 8 мм оптимальный шаг обрешетки каркаса для навеса из поликарбоната от 60 до 70 см. Можно делать квадраты 60х60 см или 70х70 см. Для панелей толщиной более 8 мм, допускается более широкий шаг — от 70 до 80 см в продольном направлении и до 100 см — в поперечном.

Внимание! При расчете необходимо учитывать климатические особенности местности. Так, для районов с частыми и сильными ветрами или снегопадами может понадобиться усиление конструкции.

Подготовка площадки

Сначала подготавливается строительная площадка. Для этого с помощью рулетки и карандаша своими руками делают разметку на стене строения, где предположительно будет находиться козырек. Отметьте, где будут крепления.

Границы козырька из поликарбоната также отмечены на земле. Удобнее всего это делать с помощью колышков или шнуров. Если планируется установка дополнительных опор, то отмечается их расположение. Также для этого можно использовать колышки. Желательно выровнять строительную площадку.

Установка опор

Многие виды козырьков предусматривают установку дополнительных опор своими руками, поэтому необходимо учитывать способ их изготовления.

Сначала разметьте, где будут располагаться стойки для козырька из поликарбоната. Затем в этих местах выкапывают ямы для столбов, которые можно сделать из деревянных брусьев или бревен, или металлических труб. Опоры следует закопать в землю примерно на метр. Если почва рыхлая, то можно увеличить это значение. Стойки под козырек выравнивают и закрепляют в земле. Они могут быть забетонированы или обеспечены закладными.

Внимание! Нижнюю часть опор необходимо обработать составами против гниения! В противном случае они быстро испортятся.

Бетон схватывается через 2-3 дня. Такой же срок требуется для ипотеки, чтобы установить столбы. Только после этого можно проводить дальнейшие строительные работы в районе крыльца. Теперь можно будет приступить к установке козырька.

Сбор и установка рамы

Рама обычно устанавливается в полностью или частично собранном виде. От этого будут зависеть его окончательные размеры и вес. Удобнее всего сделать одно- или двухскатный козырек своими руками. Каркас в этом случае будет иметь треугольную форму.

Если есть дополнительные опоры, то они подключаются к закладным. Обычно сначала собирается периметр. Когда общая обвязка готова, ее дополняют продольными и поперечными балками. Для тонких листов оптимальная ширина шага 60-70см, для толстых листов – не более метра. При работе с деревом для монтажа лучше использовать саморезы, если используется металл, идеально подойдет сварка. Он сделает соединения надежными и практически незаметными. Чтобы максимально замаскировать швы, их необходимо зачистить и отшлифовать, а затем закрасить. Только обработка специальными грунтовками спасет их от быстрого разрушения.

Готовый каркас навеса крепится к закладным деталям на стене дома. Для этих целей можно использовать скобы. Подъем готовой конструкции своими руками может быть сложным и трудоемким процессом.

Монтаж листов поликарбоната

Монтаж поликарбоната своими руками выполняется на готовый каркас. От качества этой работы будет зависеть надежность всей конструкции в целом, поэтому все работы необходимо выполнять хорошо, внимательно и аккуратно.

Для строительства вам понадобится:

Строительный нож или циркулярная пила для резки листов;
Дрель или отвертка для крепления саморезами;
Термошайбы;
Саморезы для крепления лучше использовать с широкой головкой.

Тонкие листы легко режут ножом, для более толстых (более 10 мм) подойдет циркулярная пила. При этом следует использовать диск с мелкими зубьями, чтобы не крошить и не ломать края поликарбоната. Для получения хорошего результата работы необходимо проводить на твердой ровной поверхности.

Поликарбонат режут, не только учитывая размеры и форму козырька, но и ориентацию воздушных каналов самих листов: они должны проходить параллельно изгибам или линии ската.

С одной стороны материал покрыт специальной пленкой, защищающей от ультрафиолета. Производители часто наносят на него различные изображения: знаки качества, торговые марки, инструкции и предупреждения. Не рекомендуется снимать защитную пленку перед началом монтажных работ. Это убережет поликарбонат не только от радиации, но и от загрязнения и мелких повреждений. Пленка легко снимается после прикрепления листа к основе.

Отрезанные куски поликарбоната подгоняются друг к другу и крепятся к раме. Их сверлят саморезами. Для герметизации используются специальные термошайбы, которые имеют толстую резиновую или силиконовую прокладку. Оптимальный диаметр для работы – 30 мм. Отверстия для крепежа должны быть на пару мм шире, чем они есть. Саморезы следует размещать через каждые 30 см. Крепления размещаются между ребрами жесткости.

Внимание! При креплении листов поликарбоната своими руками нужно следить за давлением. Существует риск перенапряжения. В этом случае края могут сломаться.

Между листами поликарбоната необходимо оставить небольшой зазор 2-3 мм. Это так называемый предел расширения. При перепадах температуры поликарбонат немного меняется в размерах. Эта надбавка необходима для компенсации. Также дает возможность листам смещаться друг относительно друга при дальнейшей усадке дома.

Важно надежно соединить поликарбонатные панели друг с другом. Для этого используются специальные профили. Они крепятся изнутри.

Во избежание попадания грязи, пыли, семян и т.п. в полость поликарбоната его срезанная часть должна быть закрыта специальными накладками, в которые вставлены миниатюрные фильтры. Для фиксации края проклеиваются герметиком. Это также сделает установку более безопасной. Благодаря такому простому и незамысловатому меру удастся значительно уменьшить количество конденсата и загрязнений.

Заключение

Изготовление и установка козырька из поликарбоната своими руками не займет много времени. Для этого также потребуется немного усилий. Нужно только тщательно подготовиться и правильно все рассчитать. В дальнейшем замена отдельных элементов будет максимально простой.

Маркизы из поликарбоната

можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, навесы и т. д.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и конструкция навесов, выбор материала каркаса

Наиболее популярные варианты козырьков и козырьков из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они имеют свои преимущества и недостатки.

Арочные конструкции

Арочные козырьки из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и надворными постройками.

Полукруглая форма крыши предотвращает скопление снега на крыше.
В дождь вода сливается только с двух сторон.
Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно мала.
Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

У арочного навеса из поликарбоната есть один недостаток – если делать его своими руками, то можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото крытая автостоянка

Каскадная система

Каскадные навесы представляют собой, по сути, систему из нескольких арок. Эту конструкцию выбирают для установки над лестничными клетками, где уклон кровли очень большой. На это есть две причины:

В дождь со сплошной арочной крыши, расположенной под крутым углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении кровельных элементов вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

Изгиб профилей не требуется, как в случае с арочными крышами.
Не требуется сгибание листов поликарбоната. Соответственно, вы не ограничены в выборе толщины кровельного материала.
При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток – небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

По конструкции немного сложнее односкатного, так как требует сближения двух скатов под определенным углом. Однако в эксплуатации такая постройка более удобна:

Опущенные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
Угол наклона крыши здесь больше, а значит, зимой на ней будет скапливаться меньше снега.
Каркас двускатной крыши получается жестким, за счет чего хорошо противостоит ветровым нагрузкам.

Двускатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью-барбекю

Расчет и проектирование навеса из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя следующее :

Размеры и расположение будущего здания.
Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
Спецификации доступных/желаемых строительных материалов.

Вооружившись этой информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и крыши; количество и характер креплений.

Примечание: при определении особенностей каркаса конструкции необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров. Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навесов из поликарбоната. В принципе, это может быть что угодно – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования здания будет лучше, если самая нижняя точка его крыши будет находиться на высоте не менее 180 см от земли.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната необходимо рассчитывать исходя из следующих цифр:

Минимальное сечение 40х40 мм.
Толщина металла — от 1 мм.
Толщина фундаментных стоек должна превышать поперечное сечение стоек не менее чем на 10 мм.
Рекомендуемая глубина заложения фундамента от 50 см.
Для боковин стропильных ферм берут профиль сечением от 20 мм, для диагональных сеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: Проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

Металлический профиль. Прочный, простой в монтаже и неприхотливый в эксплуатации. Техническое обслуживание требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, округлое сечение не так удобно для сварки и других видов крепежа.
Древесина — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно под что-то стилизовать. При строительстве деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции – это создание фундамента. Сам каркас и крепление к нему кровельных листов займут максимум полтора рабочих дня.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

Выкапываем ямы под фундамент — глубиной 50 см и диаметром 30 см.
Устанавливаем внутрь арматурный каркас.
Засыпать ямы цементно-песчаной (3/1) смесью, накрыть целлофаном и оставить застывать на несколько дней.
Крепим опоры к фундаменту анкерами.

Бетонирование опор

Обвязываем опоры по вершинам одинарной балкой, тогда на нее будет опираться лицевая часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: крепление навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее прикручиваем балку к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то придется думать, как согнуть профилированную трубу. Это можно сделать несколькими способами:

С помощью трубогибочного станка. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
Ручная гибка подогретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм. Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки к параллельным профилям начинаем с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – ими хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые поликарбонатные фермы навеса кладем на обвязку и на опору передней части. Наживляем точечно, а потом привариваем. Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подправляем кувалдой расположение.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин. Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. От нижних кромок сегментов до концов ферм натягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковины

Крепление сотового поликарбоната к каркасу

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует обратить на три момента:

Строгая вертикальность вкручивания саморезов.
Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Примечание: новые листы поликарбоната нельзя оставлять в теплое время года под солнцем. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно крепить поликарбонат к навесу: необходимо использовать специальные термошайбы

Кроме термошайб при монтаже поликарбоната используются следующие фитинги:

Разъемный профиль. Используется для соединения двух листов материала вместе. Состоит из основания и крышки – основание крепится к раме саморезами, а крышка крепится к ней с помощью специального замка.
Торцевой профиль и перфолента. Они используются для чистовой резки листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.

Примечание: торцевой профиль нужен не только для комплектации крыши из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи. Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительные фитинги

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас получилось хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом. Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

Измерение участка и расчет рамы.
Определение типа материала каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната — монолитный или сотовый.
Составление чертежей.

Что касается чертежей, то в конце статьи вы можете ознакомиться с некоторыми вариантами. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

материал каркаса — дерево или металл;
;
;
стыковочный концевой профиль;
прессшайбы;
необходимый крепеж;
для установки опор каркаса;
щебень;
соответственно по дереву или металлу;
;
;
;
уровень;
рулетка;
в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется. Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то можно соорудить каркас из бруса. Если вам нужен навес для автомобиля, то предпочтительнее сделать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас такового нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения — 40×40 или 60×60 мм. Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь обвязать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно большой).

Сооружена арка для верхней части конструкции. Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые специалисты режут поликарбонат прямо в защитной пленке. Это означает, что меньше риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов. Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию, как сделать навес из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

Сначала в землю бетонируются опоры.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
Теперь нужно установить перекладины на стойки и на закрепленные к стене опоры.
Используйте металлические кронштейны там, где поперечная балка соприкасается со стойкой.
Теперь вам нужно построить ящик.
Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схема

Предоставленные схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Чтобы разобраться, как рассчитать навес из поликарбоната, необходимо четко представить конструкцию и составить план или чертеж здания. По большому счету, поликарбонатные панели – это просто покрытие, определяющее общую площадь, но, кроме этого, есть еще стойки и стропильная система. Кроме того, в число необходимых материалов войдут соединительные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.

Какие параметры учитывать при расчете поликарбоната для навеса

Фальцевая крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида. Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь для расчета навеса из поликарбоната необходимо учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей. Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Отличие в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

SX представляет собой пятислойный 25мм лист с угловыми ребрами жесткости. Толщина также может быть 32 мм. Треугольные сетчатые панели не подходят для криволинейных крыш;
SW — лист также состоит из пяти слоев, только соты имеют форму прямоугольника (ребра расположены вертикально). Толщина от 16 до 20 мм;
3X — лист имеет 3 слоя, толщина 16 мм, ребра жесткости регулируются по плотности:
3H — изготовлен из 3 слоев с прямоугольной структурой. Панель производится толщиной 6, 8 и 10 мм;
2H — самый простой лист с квадратными ячейками. Листы изготавливаются толщиной 4, 6, 8 и 10 мм.

Сплошной стандартный поликарбонатный лист

Толщина сотового поликарбоната меняется всего на 2 мм. То есть, если самый тонкий ячеистый лист 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет навеса из монолитного поликарбоната производится по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, дороже.

Стандартный размер сотового поликарбоната

Стандарты сотового поликарбоната различаются по двум параметрам, это 210×600 см и 210×1200 см. Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с криволинейными крышами, где стыки выполняются только по боковым кромкам. Также под заказ на заводе режут от 1 м до 9м, но это только для цветных панелей.

Существует также профлист, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, повышается прочность и легко проводится осадка. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) поликарбонатные листы

Расчет материалов по типам навесов и типам крыш

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы изготавливаются трех видов – односкатные, двускатные и гнутые (овальные). Самым сложным является гнутый тип, но вся проблема заключается только в изготовлении, а не в эксплуатации.

Сарай с пристройкой к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов должен быть профиль, поэтому расстояние между ними соблюдается 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

Одна сторона крепится к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и быть не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор – только с одной стороны, но если конструкция автономная, то подступенков потребуется в два раза больше – 12 шт. Принцип здесь следующий – на каждую стропильную ногу должны быть установлены опоры с двух сторон, но если к зданию пристроена одна сторона, то подступенки там не нужны.

Кроме того, по длине устанавливаются балки, а для 6-метровой ширины их потребуется 6 штук — 2 по краям свесов, 2 по стойкам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж односкатной постройки

Расчеты отдельностоящего навеса

Для расчета навеса во дворе следует учитывать не только его ширину и длину, но и количество осадков, выпадающих в зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса – треугольник – это единственная геометрическая фигура, не предусматривающая люфтов.

Для расчетов возьмем условную крышу шириной 6 м, длиной 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно сделать из профиля трубы 60×40 мм или из деревянной доски 100×50 мм. Безусловно, металлический профиль лучше дерева и срок его службы практически не имеет ограничений в обозримой перспективе.

Принцип стропильной конструкции

На чертеже выше изображена конструкция, где верхняя часть ската составляет 240 см, а стропило состоит из 11 треугольников – это оптимальный вариант. С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится чуть меньше, но на каждую стропильную ногу требуется 6 профилей с учетом вертикальной и наклонной перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, а если их 6, то это уже 12 профилей. Однако для среднего количества осадков этого вполне достаточно – можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная отдельностоящая конструкция

Фронтонные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатные крыши, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность парковки нескольких автомобилей или автобусов.

Принцип монтажа поликарбоната не меняется — на каждом стыке должен быть профиль, а в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем больше, тем лучше. Самый оптимальный вариант следующий – каждый погонный метр делится вертикальным профилем, а эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Для расчета металлического навеса нужно сразу определиться с размерами кровли, а например, можно рассмотреть тот же вариант 10,6×6 м. Для покрытия здесь, также понадобится 5 листов, но их придется разрезать пополам, соединив по центру коньковым профилем. Количество металлических вертикальных опор в два раза превышает количество стропил, если их 6, то потребуется 12 подступенков.

Здесь нужно больше продольных балок — 7 штук — добавлена коньковая балка. Итого:

2 профиля по краям свесов;
2 вдоль стоек;
2 между опорами и коньком;
1 — на коньке.

Схема двускатного здания

Если перевести продольные балки на куски, то 10,5*7/6 = 12,25 или 13 шестиметровых профилей. Сечение для таких балок такое же, как и для стропил (обычно это 60×40 мм), а вот для стояков используется труба 80-100 мм или трубный профиль аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса получится более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который посередине можно разделить на две части. В результате будут выучены две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от ее выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена за счет изгиба.

Криволинейный навес

Явным преимуществом данной конструкции является экономия материала при сборке стропильной системы. Для данного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ноги просто делаются в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжены перемычкой и разделены на несколько треугольников. Для каждой дуги также необходимы опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

2 по краям свесов;
2 вдоль стоек;
2 по крыше.

Навес арочный

Итого получается 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната. То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длина уже регулируется по мере необходимости.

В итоге можно сказать, что самый экономичный расчет навеса получится с криволинейной крышей, хотя это и самый сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, поэтому выгода здесь очевидна.

Если у вас возникли трудности в процессе расчета, вы можете воспользоваться специальными программами и услугами профессионалов.

Оригинальные козырьки, просторные беседки и светопрозрачные козырьки сегодня украшают дворы многих районов. Здания, отделанные современным строительным материалом – поликарбонатом, выглядят очень привлекательно, гармонично вписываясь в архитектурный ансамбль. Владельцы частных домов все чаще обустраивают навесы из поликарбоната своими руками, создавая живописные арочные конструкции. Полуматовые и прозрачные навесы из цветной полимерной основы, помимо своего прямого назначения, становятся эффектным украшением парадной, детской площадки или патио.

Поликарбонат

– универсальный кровельный материал. Выступая достойной альтернативой дереву, стеклу или металлу, он служит основой для конструкции навесов, которые довольно широко применяются в загородном строительстве.

Вариант №1 — навес над балконом

Оборудовав балкон прозрачным пластиковым навесом, свободно пропускающим солнечные лучи, можно создать настоящую оранжерею, которая будет украшать дом в течение всего года.

Устройство навеса из поликарбоната защитит стены дома и прилегающую к нему территорию от развития плесени и грибка и продлит срок службы деревянных элементов здания

Вариант №2 — навес

Достаточно жесткие конструкции способны выдерживать сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и арочные навесы способны отлично защитить автомобиль не только от снега и дождя, но и от других внешних факторов, оказывающих негативное воздействие

Вариант №3 — навес для беседки или патио

Поликарбонат

идеален в качестве кровельного материала для обустройства беседки, крытой зоны отдыха или барбекю.

Полуматовая или прозрачная крыша даст рассеянную тень, благодаря чему внутри беседки будет создано слегка приглушенное интересное освещение

Вариант №4 — навес над крыльцом

Благодаря большому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко принимающего любую форму, всегда можно создать конструкцию, идеально вписывающуюся в архитектурную композицию существующего здания.

Красиво оформленный навес защитит фасадную часть дома и прилегающую веранду с крыльцом от палящих солнечных лучей в летние месяцы и непогоды в холодное время года

Выбор материала для строительства навеса

В загородном строительстве чаще всего для обустройства навесов используют сотовый поликарбонат. Прочные панели, состоящие из нескольких слоев пластика, которые соединены между собой при помощи вертикальных ребер жесткости, обладают отличными качественными характеристиками. Помимо того, что они имеют эстетичный вид, поликарбонатные панели достаточно легко монтируются и гнуться, принимая арочную форму. Благодаря особой структуре материала поликарбонат способен защитить от негативного воздействия УФ-излучения.

При выборе материала для обустройства сарая следует руководствоваться прежде всего назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровую и снеговую нагрузку, шаг обрешетки и радиус изгиба

Грамотный расчет предотвратит лишние затраты: приобретая слишком тонкие листы, потребуется более частый шаг обрешетки, в то же время установка максимально прочных панелей также повлечет за собой дополнительные затраты.

При выборе поликарбонатных панелей необходимо учитывать толщину материала:

Панели толщиной 4 мм предназначены для строительства теплиц и теплиц.
Сотовые панели толщиной 6-8 мм предназначены для возведения перегородок, навесов, козырьков и крыш.
Шумоизоляция возводится из листов толщиной 10 мм, применяется для устройства вертикальных поверхностей.
Самые толстые панели толщиной 16 мм отличаются повышенной прочностью. Их используют для кровли больших площадей.

Палитра оттенков сотового поликарбоната достаточно широка, что позволяет подобрать вариант, наиболее подходящий для обустройства конкретного здания.

Зеленые и синие полупрозрачные пластиковые панели украсят навес над бассейном. Коричневые и вишневые оттенки навеса дополнят живописную картину утопающих в зелени построек.

Основные этапы обустройства навеса

Определившись с местом расположения строительной конструкции, следует разработать проект сарая. Выполненная ранее конструкция из поликарбоната позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

При проектировании основания и надземной части конструкции навеса необходимо в первую очередь замерить параметры площадки и на основании этого произвести расчет каркаса с учетом продольных и поперечные ступеньки

При разработке проекта также следует учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки листов поликарбоната толщиной менее 8 мм достаточно шага 600-700 мм. При устройстве более тяжелых панелей продольные ступени выполняются размером 700 мм, а поперечные — до 1 метра

Этап №2 — возведение площадки под навес

Участок для обустройства сарая размечают колышками и выравнивают. По периметру участка на расстоянии 1-1,5 метра с помощью бура выкапываются ямы для установки опорных стоек, в качестве которых чаще всего используются деревянные балки или металлические столбы.

Опоры заглубляют непосредственно в землю на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанных закладных деталях по тому же принципу

При использовании деревянных балок в качестве опорных стоек нижнюю часть стоек обрабатывают битумом или любым защитным составом, препятствующим гниению древесины.

Выждав пару дней, пока опоры осядут и бетон наберет достаточную прочность, со всей территории размеченного участка снимается 15-20 см слой грунта. Дно ямы засыпают песчаной или щебеночной «подушкой» и утрамбовывают.

На данном этапе строительства целесообразно предусмотреть устройство канавок и размещение дренажных труб для отвода дождевой воды.

В качестве финишного покрытия можно использовать:

стяжка бетонная;
плитка тротуарная;
газонная решетка.

Для укладки данного покрытия по периметру площадки устанавливается опалубка. Дно котлована, покрытое гравийной «подушкой», заливают бетоном толщиной 5 см, поверх которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон затвердеет. Сама площадка, залитая бетоном, должна простоять не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным образом избавится от лишней влаги.

Бетонная стяжка хорошо подходит для ровных участков, где грунт не подвержен подвижкам

Тротуарная плитка больше подходит для «плавающих» и пучинистых грунтов. В отличие от бетонной стяжки тротуарная плитка не образует монолитного слоя, что позволяет земле «дышать»

Плитку укладывают непосредственно на песчаную «подушку», утрамбовывая элементы резиновой киянкой, не повреждающей поверхность покрытия. В качестве каркаса лучше использовать тумбу, которая не позволит покрытию расползаться за пределы участка. Выложив плитку, поверхность площадки поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут выбрать газонную решетку, через ячейки которой растет трава

Полимерный материал, служащий основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя привлекательный внешний вид в течение всего сезона.

Этап №3 — установка рамы

Вертикальные опорные стойки крепятся к закладным деталям. При сооружении каркаса из металлических столбов верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют с помощью электросварки. После этого с помощью вертикальных распорок поперечные элементы каркаса крепятся к несущим балкам.

Чаще всего поперечным элементам придают дугообразные и купольные, одно- и двускатные формы. Помимо презентабельного вида, арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварные швы рамы зачищены, загрунтованы и окрашены.

Этап №4 — укладка листов поликарбоната

От качества монтажа поликарбонатного навеса напрямую зависит надежность и долговечность здания.

Для монтажа поликарбонатных панелей вам потребуются инструменты:

нож строительный;
;
;
.

Листы толщиной до 8 мм можно резать строительным ножом, а более толстые панели можно резать циркулярной пилой с дисками с мелкими неразделенными зубьями. Все работы по раскрою листов следует проводить только на твердой и ровной поверхности.

Раскрой листов должен производиться с учетом ориентации воздушных каналов. Они должны совпадать с направлением изгиба или уклона

Внешняя сторона панели, защищающая от УФ-излучения, покрыта специальной транспортировочной пленкой, на которую производитель наносит изображения с инструкцией по установке. Все работы по резке и сверлению отверстий можно проводить, не снимая защитную пленку, снимая ее с поверхности панелей только после установки навеса.

Консультации. Чтобы согнуть пластиковую панель дугой, нужно по линии швеллеров прикрепить к ней профиль, в котором сделать небольшие надрезы и согнуть, придав нужную форму.

Листы поликарбоната

укладываются на каркас и фиксируются саморезами и термошайбами диаметром 30 мм.

Такие термошайбы, имеющие силиконовую основу, способны обеспечить отличную герметизацию швов.

Отверстия для крепления, диаметр которых должен быть на 2-3 мм больше размера саморезов и термошайб, должны располагаться между ребрами жесткости на расстоянии 30 см друг от друга. При креплении листов к каркасу главное не перетянуть, чтобы не сломать края отверстий в пластиковой панели. Сами листы скрепляются между собой с помощью Н-образных профилей, под которые края панелей заводят на 20 мм, оставляя небольшие зазоры.

При соединении листов поликарбоната между собой нужно соблюдать правило устройства компрессионных швов: оставлять зазоры 3-5 мм для возможности смещения листов при перепадах температур.

Края и открытые торцы поликарбонатных панелей покрывают специальными накладками, алюминиевыми или перфорированными лентами с микрофильтрами, а затем проклеивают герметиком

Такая обработка предотвратит проникновение мусора, пыли и мелких насекомых в пустые полости панелей, а также предотвратит скопление конденсата.

Навес готов. Уход за конструкцией заключается только в своевременной очистке поверхности обычной водой без использования моющих средств, способных повредить защитный слой поликарбонатных панелей.

Изготовление навеса из поликарбоната пристроенного к дому, фото инструкция. Навес из поликарбоната пристроенный к дому фото: инструкция Арки из поликарбоната своими руками

Навесы из поликарбоната можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, сараи и т. д.

Виды, расчет и конструкция козырьков, выбор материала каркаса

Наиболее популярные варианты козырьков и козырьков из поликарбоната арочные, двухкаскадные, односкатные и наклонные. Все они имеют свои преимущества и недостатки.

арочные конструкции

Арочные козырьки из поликарбоната во дворе на сегодняшний день наиболее популярны, особенно для организации парковок и галерей между домом и хозяйственными постройками.

Полукруглая форма свода предотвращает скопление снега на крыше.
Во время дождя вода стекает только с двух сторон.
Из-за обращенных вниз сторон вероятность повреждения купола ветром довольно мала.
Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

Арочный навес из поликарбоната: на фото крытая парковка

Каскадная система

Каскадные навесы — это, по сути, система из нескольких арочных. Эту конструкцию выбирают для установки над лестничными маршами, где уклон кровли очень большой. И тому есть две причины:

В дождь со сплошной арочной крыши, расположенной под большим углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении элементов крыши вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один цельный, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

Изгиб профиля не требуется, как в случае с арочные крыши.
Не требуется сгибание листов поликарбоната. Соответственно, вы не ограничены в выборе толщины кровельного материала.
При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Навес деревянный из поликарбоната: фото конструкции сарая

Навес двускатный

По конструкции немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако в эксплуатации такое здание более удобно:

Заниженные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
Каркас двускатной крыши жесткий, благодаря чему хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над мангалом

Расчет и проектирование навесов из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя далее:

Размеры и расположение будущего здания.
Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
Спецификации доступных/желаемых строительных материалов.

Примечание: при определении особенностей конструкции каркаса необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров. Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Минимальное сечение 40×40 мм.
Толщина металла от 1 мм.
Толщина фундаментных столбов должна превышать сечение столбов не менее чем на 10 мм.
Рекомендуемая глубина котлована от 50 см.
Для боковин стропильных ферм берут профиль сечением от 20 мм и более, для диагональных решеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

Металлопрофиль. Прочный, простой в установке и простой в использовании. Ухода требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, округлая форма в сечении не так удобна для сварки и других видов крепежа.
Древесина — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно как-то стилизовать. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки столярного дела.

деревянная рама

Строительство навеса из поликарбоната своими руками

Самая долгая часть строительства – создание фундамента. Сам каркас и крепление к нему кровельных листов займут, максимум, полтора рабочих дня.

Установка опорных столбов и установка обвязок

Опорные столбы устанавливаются следующим образом:

Копаем котлованы — глубиной 50 см и диаметром 30 см.
Внутри устанавливаем арматурный каркас.
Засыпаем ямы цементно-песчаной (3/1) смесью, накрываем целлофаном и оставляем застывать на несколько дней.
Крепим опоры к фундаменту анкерами.

Бетонирование столба

Опоры по вершинам обвязываем одинарным брусом, тогда на него будет опираться передняя часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: привязка навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее крепим брус к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната имеет арочную крышу, то придется подумать, как согнуть профилированную трубу. Это можно сделать несколькими способами:

Трубогибом. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
Распиливанием (6-8 мм) трубы и изгибом в обратном направлении. Затем файлы закрываются металлическими заплатками.
Ручная гибка предварительно нагретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм крыши. Делается это на земле, с обязательным использованием строительного уровня. Диагональные рейки начинаем приваривать к параллельным профилям с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – с их помощью хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые фермы для навеса из поликарбоната устанавливаются на обвязку и на опору фасада. Точечная приманка, а потом сварка. Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подправляем кувалдой расположение.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делают от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин. Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. Натягиваем и привариваем профили одинаковой толщины от нижних краев сегментов до концов ферм. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Боковины

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластмассовых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует уделить трем пунктам:

Строгая вертикальность ввинчивания шурупов.
Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Как правильно закрепить поликарбонат на навесе: необходимо использовать специальные термошайбы

Кроме термошайб в процессе монтажа поликарбоната используется следующая фурнитура:

Съемный профиль. Используется для соединения двух листов материала между собой. Он состоит из основания и крышки – основание крепится винтами к раме, а крышка крепится к ней специальным замком.
Торцевой профиль и перфорированная лента. Они используются для чистовой обработки листов поликарбоната. Сначала по всей их длине наклеивается перфорированная лента, а затем на нее закрепляется торцевой профиль.

Примечание: торцевой профиль нужен не только для комплектации крыши из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и грязи. Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительная фурнитура

Что нужно знать о навесах из поликарбоната – общие критерии

самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, парковка для автомобиля, беседки, хозяйственные постройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Эти конструкции бывают простые прямоугольные или сложные, криволинейной формы, иногда двухэтажные, например над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными портьерами.

Внутренний навес из поликарбоната

Поликарбонатный опорный навес, пристроенный к дому, фото изогнутой крыши

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянные навесы с кровлей из поликарбоната

Изготовление козырьков и козырьков из поликарбоната на деревянном основании — самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке. Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для постройки деревянного навеса из поликарбоната своими руками из этого же материала делают клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязку и мауэрлат. Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком и прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Перед тем, как сделать навес из поликарбоната на металлическом каркасе, следует выбрать тип конструкции:

Сварные из профильной или круглой трубы — самые популярные навесы из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров здания, для обвязки — профиль с ребром 40-80 мм, для фермы — 25-50 мм.
Forged — красиво, элегантно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать свой эксклюзивный продукт.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый консольный козырек

Для навесов из поликарбоната до 5 м подойдет профиль с толщиной стенки 2 мм, сечением 40*20 мм использовал; для построек более 5,5 м необходим рулон 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит десятилетия, хотя его главный враг — коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись по всей поверхности абразивом, затем промыть растворителем. Затем покрыть грунтовкой, краской, желательно молотковой краской, она хорошо справляется с химическими, биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Кирпич, камень и бетон

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат. Если навесы из других материалов можно демонтировать, переместить, то такие конструкции являются стационарными, их демонтаж невозможен.

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети тоже довольно много фото и проектов, встречаются одно и двухскатные, реже встречаются арочные, каскадные, конусные, купольные, волнообразные .

Типовые варианты навесов из поликарбоната

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полудиагональная, косая.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Навес каскадный консольный из поликарбоната

Схема постройки сарая

Для создания проекта необходимо:

Схема навеса с типом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размеру. Важно определить верхнюю и нижнюю точки ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес из поликарбоната двухскатный — проект с коваными элементами

Козырьки арочные из поликарбоната, на фото эскизы для малых строений

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 o в здании 6-12 м шириной, высота и длина треугольной фермы должны иметь соотношение 1:5;
При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть низкоспусковыми, обязательно делается четное количество поясов, оптимально — 8.
Меньший уклон уместен для крупных производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил из поликарбоната для навеса

Расчет навеса из поликарбоната из профильной трубы

Стандартные размеры поликарбоната по ширине и длине:

Для частных строений подходит толщина листа 6-12 мм.

Стол производительный из поликарбоната

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов гипотенузы ноги, вычисляем длину верхних, в нашем случае — 3,9м;
распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Типовая схема небольшой фермы

Пошаговая инструкция, как самому построить навес для дома из поликарбоната

Для сварки металлических навесов для коттеджей из поликарбоната необходимо выполнение ряда условий:

Детали, а также несущие элементы не должны иметь трещин.
Торцевая шероховатость опорного ребра определяется по ГОСТ 2789-73 — Ra £12,5 мкм.
Недопустимо применение стали с внутренним слоем и крупными шлаковыми включениями для нижнего пояса фермы.
По ГОСТ 14771-76 соединения лучше всего выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к стропильным элементам и вертикальным колоннам применяют болты класса 5.8 по п.7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место для столбов, копаем ямы глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбовки. На дно заливаем в него 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел вглубь. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, соединение сваркой, это распределит нагрузку по всей поверхности.

Как крепить вертикальные опоры

Прогоны укрепят каркас, это надежнее зафиксирует поликарбонат

Как работать с поликарбонатом

Всего 2 способа:

Термошайбы — отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна входить плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и предотвращает его деформацию при нагреве.

Как крепить поликарбонат на навес с помощью термошайбы

Специальный профиль представляет собой планку с пазами с обеих сторон, в которую вставляется поликарбонат. Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся на шпаклевку, но если делать навес своими руками, то лучше ограничиться двумя предыдущими советами.

Виды крепления поликарбоната к обрешетке

Арочные навесы из поликарбоната и другие конструкции, 30 ФОТО, а также схемы и виды ферм, изготовление и монтаж навеса из поликарбоната своими руками

Арочные и двускатные навесы пристроенные к дому из поликарбоната, фото конструкций. Выбор ферм, изготовление и монтаж навеса из поликарбоната своими руками

Навесы из поликарбоната для частного дома своими руками

Живя в частном доме, глупо постоянно находиться в четырех стенах. А для комфортного проживания на прилегающей территории нужна какая-то крыша. Желательно рядом с домом. Или другими словами — навес.

Козырьки из поликарбоната. Прочный и практичный дизайн.

Типы навесов

Навес, если убрать всю шелуху, это в первую очередь крыша. Он может быть:

Без опор или со стойками.
Оставаться в одиночестве.
Пристроен к дому.

В любом случае наличие стен не уточняется. Да и форма покрытия варьируется довольно сильно. Но градация довольно проста. Покрытие может быть:

1. Прямое. Она, в свою очередь, делится на:

2. Кудрявый. У них больше градаций:

Вогнутая.
Выпуклая, или Маркиза. А уже в зависимости от соотношения линейных размеров друг к другу и способа расположения направляющих навесы могут быть выполнены в виде:
- Купола.
- Удлиненный купол.
- Арки.
- Удлиненная арка.

Различные варианты маркизы. На любой вкус.

Для изготовления навеса своими руками фигурные варианты лучше не рассматривать. Они требуют завидного мастерства и наличия оборудования для создания гнутых профилей в строгом соответствии с чертежами. При этом кривизна направляющих должна сохраняться по всей длине каждой планки. Малейшее отклонение заметно проявится уже при монтаже.

Прямые навесы сделать намного проще. На их создание уйдет не более одного дня, а радовать они вас будут довольно долго.

Критерии оптимального выбора навеса

Мы остановились на прямой. Своими руками его сделать несложно, но нужно придумать количество скатов и степень наклона.

Над входной дверью обычно выполняют двускатный навес. Обеспечивает защиту от дождя, проникающего через открытую дверь. И не более того. Его размер слишком мал, чтобы отдыхать под ним. Организация большого двускатного навеса потребует неоправданного увеличения стоимости материалов. Итак, остается односкатный навес.

С углом наклона разобраться несколько сложнее. Для этого необходимо рассмотреть односкатный навес в разрезе. Это выглядит как прямоугольный треугольник с:

Вертикальная ножка крепится к стене.
Горизонтальная нога параллельна земле.
Гипотенуза — купол.

Материал и размеры навеса

Для организации навеса вам потребуется:

Поликарбонат для навеса лучше всего подходит по следующим причинам.

Для навеса лучше всего использовать сотовый поликарбонат толщиной от 8 мм.

Самый дешевый из прозрачных материалов.
Обладает высочайшей износостойкостью.
Безопасен при разрушении (не дает острых осколков).
Простота в обращении.
Доступен в любом регионе.

А больше всего подкупает долгий срок службы — 10 лет.

Выбор цвета — прерогатива владельца, но мы бы рекомендовали зеленый.

Теперь посчитаем размер и количество материала.

Длина и ширина навеса подбирается сугубо индивидуально. Невозможно давать рекомендации, не зная размеров дома и ваших желаний. В качестве рекомендации советуем делать длину навеса кратной 2 м. Это позволит избежать лишних работ по подгонке поликарбоната.

Чтобы рассчитать количество необходимого материала, для установки навеса из поликарбоната, вам потребуется измерить несколько плоскостей.

Для расчета длины балки снова рассмотрим навес с сечением, то есть в виде треугольника. А вспомните школьный курс геометрии за 6 класс. И так, имеем:

Нижняя часть купола, или прилегающая ножка — А.
Вертикальная часть навеса, примыкающая к стене, или противоположная ножка — Б.
Гипотенуза или крышка навеса — C.
Угол между А и С = 30°
Тангенс – это отношение противолежащего катета (В) к прилежащему (А). Тангенс угла 30° равен 0,577.
Если длина голени 4 м, то вертикальная ветвь 4 х 0,577 = 2,3 м.
Длина купола или гипотенузы вычисляется через косинус. То есть через отношение прилежащего катета (А) к гипотенузе (С). Для угла 30° значение косинуса равно 0,866.
Длина гипотенузы (С) = 4/0,866 = 4,62 м.

Вам понадобится брус разных размеров.

И дополнительно вам понадобится материал следующих размеров:

Балка 200х100х6000 — 1 шт. (мауэрлат между столбами)
Балка 200х100х6000 — 2 шт. (лежа и бег на коньках)
Балка 150х100х4000 — 6 шт. (схватки)
Балка 150х100х4620 — 6 шт. (стропила)
Брус 100Х100х2100 — 2 шт. (вертикальное крепление на стене)
Поликарбонат, ширина 2 м, длина 4,7 м — 3 шт.
Трубы асбестоцементные ∅150 мм, длиной 4 м — 2 шт.
Профиль соединительный цельный для поликарбоната — 15 м.
Торцевой профиль для поликарбоната — 16 м.

Расходные материалы: саморезы для бруса и поликарбоната, пластины и уголки для крепления бруса, мешок цемента и 3 мешка ПГС, килограмм стальной фибры, две шпильки длиной 1 30 и ∅2 см.

Последовательность работ

Вариантов установки столбов множество. Какой из них выбрать, решать вам.

Разметка и установка столбов

Место на земле для будущего навеса обозначить так, чтобы длинная сторона (6 м) примыкала к стене дома. В результате два угла навеса будут примыкать к дому, а два — на расстоянии 4 м. В этих двух углах нужно вырыть ямы. Глубину ямы необходимо регулировать по высоте навеса. То есть, учитывая высоту асбестоцементных столбов (4 м) + высоту бруса (0,2 м), вы определяете высоту навеса. При этом помните – минимальная глубина ямы должна быть 1 м.

На дно котлована насыпается слой песка 10 см и устанавливаются столбы. Расстояние между стойками должно быть равно 5,85 м. Обратите внимание, что расстояние измеряется не между центрами, а между ближайшими точками. Учитывая, что 7,5 см — это половина диаметра, то в сумме расстояние между центрами столбов будет 5,85 + (0,075 + 0,075) = 6 м.

Таким же образом контролируется расстояние от стены до трубы, но расстояние уже 3,93 м.

ВАЖНО: в обоих случаях расстояние должно быть одинаковым по всей высоте стойки. Это подтверждает вертикальность установки, которую контролируют по отвесу.

Нижнюю часть колонны обмотать куском рубероида, который с внутренней стороны густо смазать жиром. Такая процедура вкупе с песчаной подушкой предотвратит выдавливание опоры в случае возможного вздутия грунта во время морозов.

Бетонирование столбов. Для дисперсного армирования используйте стальную фибру в количестве 0,7% от общего объема смеси.

Котлован засыпается крупным щебнем, сверху заливается мелкий, 20-30 см, слой бетона. При этом в сами трубы необходимо заливать бетон. Такая операция послужит страховкой устойчивости опоры, в случае повреждения. Объем одной трубы ∅15 см и высотой 4 м примерно равен 70 л. На заливку двух столбов и ямы уйдет около 200 литров бетона. Чтобы смешать его, используйте мешок цемента и 3 мешка PGS. ВАЖНО: Поверх каждой трубы необходимо заподлицо утопить в бетон заранее подготовленный деревянный куб с ребром 10 см. К нему будет прикреплена балка. Для лучшей фиксации в нижнюю часть куба можно вкрутить несколько крупных саморезов.

После заливки еще раз проверьте вертикальность установки и расстояние между контрольными точками.

Время набора бетоном прочности, достаточной для дальнейшей работы, при температуре воздуха 20-25°С составляет примерно 3 суток. За это время можно пройти второй этап.

Крепление опоры к стене дома

На стене необходимо закрепить 2 горизонтальные балки.

Нижняя балка, станина, должна быть закреплена на такой высоте, чтобы ее верхняя сторона была на 20 см выше уровня колонны.

Верхняя балка, коньковый прогон, крепится параллельно станине. При этом расстояние между ними должно быть 2,1 м. С учетом размеров конькового прогона это даст высоту 2,3 м. То есть позволит сохранить угол наклона 30°.

Обе балки крепятся к стене с помощью уголков, которые размещаются вокруг каждого элемента. Этот подход менее сложен, потому что вкрутить саморезы в стену, через брус толщиной 100 мм, крайне сложно. Уголки следует закручивать через каждые 70-80 см по всему периметру бруса. На один элемент потребуется 15-17 уголков.

Между коньковым прогоном и станиной устанавливаются две вертикальные балки. Их можно разместить в 20-30 см от края конструкции. Крепить их следует только к горизонтальным элементам конструкции через пластины и уголки.

ВАЖНО: В процессе работы постоянно контролируйте горизонтальность прилегания элементов с помощью лазерного уровня. И прежде чем вкручивать саморезы в брус, обязательно просверлите отверстие ∅1,5-2 мм.

Укладка мауэрлата, крепление стропил и стяжки

После затвердевания бетона мауэрлат можно определить по месту. Он надевается на торец, и для его фиксации необходимо просверлить два сквозных отверстия (по одному с каждой стороны). Продолжение этих отверстий должно быть в деревянных кубиках, утопленных в столбы. В эти отверстия вставляются шпильки 1. Жесткое крепление здесь не требуется. Так как мауэрлат будет придавлен общим весом конструкции, а небольшая вертикальная подвижность защитит конструкцию от разрушения в случае вспучивания грунта зимой.

Крепления осуществляются с помощью уголков и пластин.

Важно: При работе с мауэрлатом проверяйте его горизонтальность с помощью лазерного уровня. Помните, что верхний конец мауэрлата должен находиться в одной плоскости с верхним концом станины.

Следующим шагом является фиксация схваток. Первые два из них крепятся с краев конструкции и фиксируются уголками по бокам и сверху, а пластинами снизу. Учтите, что мауэрлат и станина имеют высоту 200 мм, а сужения 150. Поэтому их необходимо выровнять по нижнему торцу!

После крепления двух крайних схваток аналогичным образом устанавливаются и закрепляются остальные 4, на равном расстоянии друг от друга.

Последний этап – установка стропил. Начните работу с экстремальных элементов. Но в отличие от схваток, каждое стропило необходимо подпиливать с торцов для плотного прилегания с обеих сторон: к коньковому проходу и углу между мауэрлатом и схваткой. Важной особенностью этого этапа является возможность определения качества предыдущей работы.

Дело в том, что все шесть стропил должны быть одинаково распилены в том случае, если точность и скрупулезность предыдущей работы была проведена на высоком уровне. Поэтому сначала прикрепите одно стропило к месту фиксации, обозначьте точки распила, а после подгонки попробуйте прикрепить его к оставшимся 5 точкам. Если расхождения не слишком большие, то причина может быть в линейных дефектах пиломатериала. И если параметры совпадают по всем 6 точкам фиксации, работу можно считать отличной.

Схема монтажа навесной конструкции

Но сначала нужно подготовить, уложить и закрепить все стропила. Помните, что на вершине стропил не должно быть торчащих шляпок саморезов и тем более пластин.

Пол из сотового поликарбоната

На последнем этапе необходимо уложить всего три листа поликарбоната. Первый лист можно закрепить, не наступая на него, а фиксируя шурупами от лестницы или стремянки, прикрепленной сбоку. При этом саморезы необходимо вкрутить в каждое стропило, шаг между каждым элементом фиксации 50 см.

Каждый лист сотового поликарбоната закрывается с торцов профилем, а между ними необходимо закрепить соединительный неразъемный профиль. При креплении второго и третьего листов, чтобы закрутить саморезы, нужно будет залезть на поверхность навеса. Для защиты поликарбоната от повреждений и собственной безопасности используют доску шириной 40-50 см. На какие ступеньки набиваются. Этот этап работы все же лучше выполнять вдвоем, используя страховочный, монтажный ремень.

Вам предстоит работать с лестницы, так что будьте осторожны и аккуратны.

Не забудьте следующие пункты:

После закрепления листа поликарбоната снимите с него защитную пленку.
крепится специальными саморезами.
Перед тем, как вкрутить саморез, необходимо просверлить в поликарбонате отверстие, ∅ которого немного больше, чем у самореза.
Все пиломатериалы должны быть обработаны олифой.

украшение навеса

По большому счету такой красивый навес уже невозможно сделать лучше. Но под него можно сделать оригинальную подсветку. Скажем, с помощью светодиодной ленты.

При необходимости треугольные торцы навеса можно закрыть сотовым поликарбонатом. Причем для этого потребуется всего два пропила стандартной ширины (2 м) и длины 2,4 м.

При желании можно организовать круговую штору из брезента или брезента. Некоторые обладательницы таких балдахинов проявляют изобретательность, и такие шторы можно очень быстро свернуть и закрепить сверху.

Главное, что навес своими руками из сотового поликарбоната уже есть. А отделка и отделка дело времени.

Навесы для дома из поликарбоната своими руками, фото, инструкции, чертежи, видео

Как построить навес из поликарбоната для дома своими руками — пошаговая инструкция, выбор и расчет количества материала для строительства, крепления к стене дома, поликарбонатное покрытие.

Очень удобное решение для создания зоны отдыха или закрытой парковки для автомобиля на даче – навес из современного красивого пластичного поликарбонатного материала. Навес не занимает много места, его не нужно оформлять как недвижимость, он быстро и легко возводится самостоятельно. Навес можно разместить вплотную к забору, к гаражу или прикрепить к стене дома: тогда затраты на его возведение будут минимальными.

Навес может быть построен на металлическом или деревянном каркасе. Деревянные стройматериалы недороги и не требуют использования сварочного аппарата при строительстве. Дерево – легкий материал, с которым легко работать. Металлический каркас более прочный, но требует определенного навыка работы с металлом. Самый простой и удобный вариант для самостоятельного изготовления – приставной навес.

Подготовительные работы

Перед началом работ обязательно стоит потратить время на создание схематического чертежа, где можно отобразить все размеры навеса, расположение ферм и ригелей.
Кроме общего чертежа необходимо позаботиться о создании схемы фермы с реальными размерами. На опоры забора можно опирать фермы и другие элементы каркаса.
Форма кровли навеса может быть скатной, арочной, криволинейной, двускатной. На фотографиях можно увидеть крылообразную крышу.

Для изготовления навеса понадобится сварочный аппарат, болгарка, шуруповерт, дрель. Лучше заручиться помощью кого-то из домочадцев – одному работать с установкой ферм будет сложно.

Для монтажа ферм лучшим решением будет профилированная труба прямоугольного сечения 20 на 40 мм. Для основного каркаса можно взять профилированную трубу сечением 80 на 80 мм. Поликарбонат выбирается в зависимости от формы крыши:

для прямой крыши — от 10 мм,
для криволинейной крыши – от 8 мм.

Поликарбонат следует подбирать в соответствии со стилевой концепцией цвета или необходимой степенью тонировки.

Все металлические детали необходимо несколько раз обработать антикоррозийной грунтовкой для предотвращения ржавчины. Особое внимание при обработке следует уделить тем частям опор, которые будут находиться под землей или соприкасаться с ней.

Установка опор

На участке рисуется периметр каркаса, все углы проверяются по уровню.
Расстояние между опорами должно быть не более трех метров.
Существует несколько способов крепления опор.

Изготовление каркаса

Для гибки дуг необходим трубогиб. Работать трубогибом несложно: труба вставляется между роликами и выставляется определенный радиус изгиба.

Как работать с поликарбонатом

Работать с поликарбонатом несложно, но есть несколько общих рекомендаций, которых следует придерживаться:

Как установить поликарбонат на каркас

Монтаж поликарбоната завершен. Теперь навес будет нуждаться только в регулярном осмотре, уходе и чистке.

Возможные ошибки при работе с поликарбонатом

Качество навеса зависит от качества материала и соблюдения всех правил монтажа. Самые распространенные ошибки, которые допускают при работе с пластиком:

Как клеить поликарбонат

Иногда после строительства беседки или большого навеса остаются мелкие кусочки поликарбоната, которые жалко выбросить. Из таких кусочков можно сделать небольшой декоративный навес над скамейкой, мостиком или крыльцом.

Для склеивания поликарбонатов используются специальные одно- и двухкомпонентные клеи. Однокомпонентные клеи в основном используются для приклеивания поликарбоната к конструкционным деталям из других материалов. Для склеивания листов поликарбоната между собой применяют двухкомпонентные акриловые, этиленвинилацетатные, полиуретановые клеи. Силиконовый клей поможет склеить листы любой толщины.

Заказать купол?

Изготавливаем навесы из поликарбоната и стекла.
По ценам действуют акционные навесы — навес под ключ 3,6 х 6,3 = 63.000 рублей!!!
Навес на 2 машины под ключ 5,7 х 6,3 = 128.000 рублей!!!

Сообщение
отправлено.

Что нужно знать о навесах из поликарбоната – общие критерии

самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, парковка для автомобиля, беседки, хозяйственные постройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Внутренний козырек из поликарбоната

Опорный навес из поликарбоната пристроенный к дому, фото изогнутой крыши

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянные навесы с поликарбонатной кровлей

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком и прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Перед тем, как сделать навес из поликарбоната на металлическом каркасе, следует выбрать тип конструкции:

Сварные из профильной или круглой трубы — самые популярные навесы из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров здания, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Forged — красиво, элегантно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать свой эксклюзивный продукт.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый консольный козырек

Для навесов из поликарбоната до 5 м, профиль с толщиной стенки 2 мм, сечением 40*20 мм используется; для построек более 5,5 м необходим рулон 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит десятилетия, хотя его главный враг — коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись по всей поверхности абразивом, затем промыть растворителем. Затем покрыть грунтовкой, краской, желательно молотковой краской, она хорошо справляется с химическими, биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат. Если навесы из других материалов можно демонтировать, переместить, то такие конструкции являются стационарными, их демонтаж невозможен.

Кровля

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети тоже достаточно много фото и проектов, бывают односкатные и двускатные, арочные, каскадные, конусные, купольные, волнообразные встречаются реже.

Типовые варианты навесов из поликарбоната

Классификация ферм:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полудиагональная, косая.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Навес каскадный консольный из поликарбоната

Схема постройки сарая

Для создания проекта необходимо:

Схема навеса с типом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размеру. Важно определить верхнюю и нижнюю точки ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес из поликарбоната двухскатный — проект с коваными элементами

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 о в здании шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1 : 5;
При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть низкоспусковыми, обязательно делается четное количество поясов, оптимально — 8.
Меньший уклон уместен для крупных производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил из поликарбоната для навеса

Расчет навеса из поликарбоната из профильной трубы

Стандартные размеры поликарбоната по ширине и длине:

литые 2,050*2, 3, 6,12 м;
сотовый 2.100*3.6.12 м.

Для частных строений подходит толщина листа 6-12 мм.

Стол производительный из поликарбоната

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длина верхних, в нашем случае – 3,9 м;
распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Типовая схема небольшой фермы

Пошаговая инструкция, как самому построить навес для дома из поликарбоната

Для сварки металлических навесов для дачи из поликарбоната необходимо выполнение ряда условий:

Детали, а также несущие элементы, не должен быть взломан.
Шероховатость торца опорного ребра определяется по ГОСТ 2789-73 — Ra £12,5 мкм.
Недопустимо применение стали с внутренним слоем и крупными шлаковыми включениями для нижнего пояса фермы.
По ГОСТ 14771-76 соединения лучше всего выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к стропильным элементам и вертикальным колоннам применяют болты класса 5.8 по п. 7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Как закрепить вертикальные опоры

Прогоны укрепят каркас, это надежнее зафиксирует поликарбонат

Как работать с поликарбонатом

Всего 2 способа:

Термошайбы — отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна входить плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и предотвращает его деформацию при нагреве.

Как крепить поликарбонат на навес с помощью термошайбы

Специальный профиль представляет собой планку с пазами с обеих сторон, в которую вставляется поликарбонат. Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Виды крепления поликарбоната к обрешетке

Что нужно знать о навесах из поликарбоната – общие критерии

самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, парковка для автомобиля, беседки, хозяйственные постройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Внутренний козырек из поликарбоната

Опорный навес из поликарбоната пристроенный к дому, фото изогнутой крыши

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянные навесы с поликарбонатной кровлей

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком и прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Перед тем, как сделать навес из поликарбоната на металлическом каркасе, следует выбрать тип конструкции:

Сварные из профильной или круглой трубы — самые популярные навесы из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров здания, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Forged — красиво, элегантно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать свой эксклюзивный продукт.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый консольный козырек

Для навесов из поликарбоната до 5 м, профиль с толщиной стенки 2 мм, сечением 40*20 мм используется; для построек более 5,5 м необходим рулон 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит десятилетия, хотя его главный враг — коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись по всей поверхности абразивом, затем промыть растворителем. Затем покрыть грунтовкой, краской, желательно молотковой краской, она хорошо справляется с химическими, биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат. Если навесы из других материалов можно демонтировать, переместить, то такие конструкции являются стационарными, их демонтаж невозможен.

Кровля

Типовые варианты навесов из поликарбоната

Классификация ферм:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полудиагональная, косая.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Навес каскадный консольный из поликарбоната

Схема постройки сарая

Для создания проекта необходимо:

Схема навеса с типом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размеру. Важно определить верхнюю и нижнюю точки ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес из поликарбоната двухскатный — проект с коваными элементами

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 о в здании шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1 : 5;
При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть низкоспусковыми, обязательно делается четное количество поясов, оптимально — 8.
Меньший уклон уместен для крупных производственных зданий, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил из поликарбоната для навеса

Расчет навеса из поликарбоната из профильной трубы

Стандартные размеры поликарбоната по ширине и длине:

литые 2,050*2, 3, 6,12 м;
сотовый 2.100*3.6.12 м.

Для частных строений подходит толщина листа 6-12 мм.

Стол производительный из поликарбоната

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длина верхних, в нашем случае – 3,9 м;
распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Типовая схема небольшой фермы

Пошаговая инструкция, как самому построить навес для дома из поликарбоната

Для сварки металлических навесов для дачи из поликарбоната необходимо выполнение ряда условий:

Детали, а также несущие элементы, не должен быть взломан.
Шероховатость торца опорного ребра определяется по ГОСТ 2789-73 — Ra £12,5 мкм.
Недопустимо применение стали с внутренним слоем и крупными шлаковыми включениями для нижнего пояса фермы.
По ГОСТ 14771-76 соединения лучше всего выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к стропильным элементам и вертикальным колоннам применяют болты класса 5.8 по п. 7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Как закрепить вертикальные опоры

Прогоны укрепят каркас, это надежнее зафиксирует поликарбонат

Как работать с поликарбонатом

Всего 2 способа:

Термошайбы — отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна входить плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и предотвращает его деформацию при нагреве.

Как крепить поликарбонат на навес с помощью термошайбы

Специальный профиль представляет собой планку с пазами с обеих сторон, в которую вставляется поликарбонат. Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Типы крепления поликарбоната к ящику

2.230 Стеклянный навес Стоковые фотографии и изображения

Навес входной двери из стекла

Высококачественная современная крыша террасы

Стеклянный навес перед входной дверью

Высококачественный навес или навес соответственно

Прочный стеклянный портик или навес, поддерживаемый конструкционными стальными балками, для входа в правительственное учреждение

Стеклянный навес, 3d иллюстрация

Стеклянный навес перед входной дверью

Монако, 14 сентября 2018 г.: вход в отель де париж с характерным стеклянным навесом в Монако

Стеклянный навес, 3d иллюстрация

Париж, Франция — 23 июля 2017 г. : навес в стиле модерн из стекла и черного кованого железа в Париже, Франция

Дворовой навес со стеклом

Стеклянный навес на фоне голубого неба. элементы крепления стеклянного навеса на современном здании

Красивый парк и стеклянный навес в солнечный день

Токио — 4 февраля 2015 г.: вход в метро и большой стеклянный навес с бетонными колоннами 4 февраля 2015 г., токио, япония

Закрыть план стеклянной крыши и голубого неба

Стеклянный навес перед входной дверью

Парк и стеклянный навес в солнечный день, Шанхай, Китай.

Стеклянный козырек перед входной дверью

Балконный козырек на жилом доме

Стеклянный козырек перед входной дверью

Металлические перила велопарковки со стеклянным козырьком

3 Красивая дверь

Париж, 30 мая: навес в стиле модерн на парижском здании 30 мая 2009 года. Как главный деловой и культурный центр, Париж является одним из самых посещаемых городов мира.

Современные современные здания. перспективный вид снизу через прозрачный мокрый навес

Современный высококачественный навес для балкона, навес для террасы

Высококачественная современная крыша для террасы

Новый навес для входной двери из стекла

Смотровая площадка с перилами из прозрачного стекла и деревянными перилами. Навес смотровой площадки со склона горы с видом на горы.

Высококачественный навес из нержавеющей стали и стекла

Высококачественный навес или навес соответственно

Стеклянный навес для защиты от осадков при входе в современное офисное здание

Черный навес на кирпичной стене с папоротником на окне

Прочный стеклянный портик или навес, поддерживаемый стальными балками, для входа в правительственное учреждение

Внутренний вид современной оранжереи (зимнего сада) в альпийском зимнем пейзаже

Современная новая оранжерея с навесом

Качественный навес или навес соответственно

Внутренний вид современной оранжереи (зимнего сада) перед красивым горным пейзажем

Качественный навес или навес соответственно

Дворовой навес со стеклом

Красивая молодая женщина в бассейне на фоне моря

Терраса со стеклянной крышей и вид на сад

Украина, г. Одесса, ул. Дерибасовская, 12 июня 2019 г. Торговый пассаж конца 19 века, накрытый металлическим и стеклянным навесом и украшенный лепниной и скульптурой.

Новая современная оранжерея с навесом

Набор реалистичных тентов с изолированным или полосатым навесом от солнца или перед магазином с навесом в винтажном стиле или с плоской конструкцией киоска с коммерческой концепцией. eps vector

Современная новая оранжерея с навесом

Терраса со стеклянной крышей и видом на сад

Париж, Франция — 23 июля 2017 г.: навес в стиле модерн из стекла и черного кованого железа в Париже, Франция

Стеклянный навес на металлическом каркасе на фоне неба.

Окна с балконом на фасаде здания с чугунными украшениями в Бодруме, Турция

Терраса на крыше и отражение зеленого парка.

Терраса под крышей и отражение японского зеленого сада.

Синий навес из поликарбоната на заднем дворе частного дома.

Крыша из поликарбоната. навес здания. красочная пластиковая крыша с современным рисунком. треугольный лист поликарбоната украсит навес. дизайн внешней архитектуры. мансардные окна из поликарбоната. полимерный пластик.

Красивый балкон с желтым навесом в многоквартирном доме.

Вид с террасы на внешний вектор ресторана. стол со стульями того же цвета, растения в горшках, деревья в цвету. витрина магазина, кафе-магазин

Новый козырек входной двери из стекла

Вид с улицы на вектор ресторана. навес на крыше кафе, экстерьер закусочной, стол с вазой для цветов и изящная мебель, скатерть и декор стульев

Крыша дома или коттеджа из синей металлочерепицы с водостоками, скатами и дымоходом на фоне голубого неба

Красивая молодая женщина в бассейне на фоне моря

Качественный навес или навес соответственно

Современная новая оранжерея с навесом

Дорожка Федерации в Королевском парке и ботаническом саду в Перте, Австралия

Навес двора со стеклом

Высокий

качественная современная крыша террасы

Москва, Россия — 28 ноября 2018 г. : стеклянный купол павильона космоса на вднх — выставка достижений народного хозяйства

установка стеклянной крыши террасы

Пожилые люди пьют два бокала красного вина.

Дорожка Федерации в Королевском парке и ботаническом саду в Перте, Австралия

Современный внутренний дворик на крыше с деревянным креслом днем

Турин, Пьемонт, Италия. июнь 2019. внутренний вид нового центрального рынка в турине. футуристическая структура из стекла и металла, посвященная торговле. люди гуляют, деликатесы со всей италии.

Низкий угол обзора небоскребов с деревьями под солнечным облачным небом

900:02 Сингапур: 13 апреля 2019 г. — водопад в аэропорту Джем Чанги, Сингапур. названный дождевым вихрем, это самый высокий крытый водопад, окруженный террасным лесом.

Сингапур — аэропорт Джем Чанги и дождевой вихрь, самый большой и высокий в мире крытый водопад и крытый лесопарк с навесом

Белый мужчина на автобусной остановке лег на скамейку с ноутбуком на коленях. молодой мужчина использует ноутбук в ожидании общественного транспорта.

Современная архитектурная деталь центрального железнодорожного вокзала Утрехта, Нидерланды.

Концептуальный баннер здания уличной прачечной. плоская иллюстрация уличной прачечной здание вектор концепции баннер для веб-дизайна

Романтический ужин на пляже. столик с шампанским и фруктами на двоих в уютном бунгало. концепция медового месяца или романтических каникул.

Задний двор многоэтажного жилого дома. Двор огорожен живой изгородью из кипарисов. во дворе есть веранда с плетеной мебелью. на траве есть теннисный стол.

Сингапур — 8 августа 2019 г.: вид с воздуха на дождевой вихрь, крупнейший в мире крытый водопад, окруженный четырехэтажным террасным лесом, и надземный поезд в аэропорту Джем Чанги, открытый в апреле 2019 года.

Современная архитектурная деталь центрального железнодорожного вокзала Утрехта, Нидерланды.

Установка стеклянной крыши для террасы

Красивая молодая женщина в красном шелковом пеньюаре загорает у бассейна в тени навеса

Современная архитектурная деталь из архитектуры Утрехта, Нидерланды.

Сингапур: 13 апреля 2019 г. — водопад в аэропорту Джем Чанги, Сингапур. названный дождевым вихрем, это самый высокий крытый водопад, окруженный террасным лесом.

Сингапур — 13 февраля 20120. вихрь дождя, крытый водопад высотой 40 м, расположенный внутри жемчужины сингапурского аэропорта чанги.

Зеркало заднего вида автомобиля — вождение в сельской местности зимой

Стеклянный козырек над входом в здание. современная архитектура. здание с вентилируемым фасадом

Конструкционная стальная конструкция нового коммерческого здания против. строительство современного завода или склада. конструкция стального каркаса крыши для строительства.

Париж, Франция, 14 июля 2018 года: le forum des halles, современный торговый центр в центре Парижа, Франция

Сингапур: 13 апреля 2019 года — водопад в аэропорту Джем Чанги, Сингапур. названный дождевым вихрем, это самый высокий крытый водопад, окруженный террасным лесом.

Красивая молодая женщина в красном шелковом пеньюаре загорает у бассейна в тени навеса

Терраса со стеклянной крышей и видом на сад

Балкон с коралловым навесом в многоквартирном доме. красочное изображение.

Сингапур — 10 декабря 2019 г.: вихрь дождя Чанги как самый большой и высокий крытый водопад в мире в центре аэропорта Джем Чанги, который соединяет терминалы через связанные мосты

Черный лебедь на озере черных лебедей в Перте

тент

Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие

В последние годы поликарбонат получил широкое распространение и популярность. Теплицы, различные сараи и многие другие конструкции из этого материала радуют пользователей своей простотой и универсальностью. Теме навесов из поликарбоната мы посвятим сегодняшнюю статью, в которой узнаем все нюансы этой конструкции, а также на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Основные свойства поликарбоната

Прежде чем говорить об изготовлении навеса из поликарбоната, необходимо разобраться, что это за материал, каких видов он бывает и в чем его особенность. Итак, поликарбонат – это полимер, который используется в различных областях промышленности. Он сделан из прозрачных гранул, которые формуются или экструдируются в легкие прозрачные пластиковые листы.

Поликарбонат бывает следующих видов:

монолитный;
сотовый;
(сотовый).

Первые два нашли широкое применение, последний встречается довольно редко. Монолитный поликарбонат представляет собой жесткий, относительно тяжелый лист. Этот тип считается отличной альтернативой стеклу, оно намного легче и надежнее. Монолитные плиты бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушной прослойки.

Поликарбонат сотовый — материал, внутри которого образовались пустоты. По-другому их называют сотами, отсюда и символическое название вида. Сотовый поликарбонат многослойный, чем их больше, тем прочнее лист. Поликарбонат достаточно устойчив к ударам и трещинам разного рода. Он легкий и имеет низкую теплопроводность. Этот тип обладает высокой ударопрочностью и имеет защитную пленку. При работе с этим типом поликарбоната важно учитывать способ его крепления. Сначала нужно проделать отверстие в материале и только потом вставлять в него саморез, а не просто вбивать его в лист отверткой. Под воздействием температуры сотовый поликарбонат имеет свойство расширяться. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Преимущества поликарбоната	Недостатки поликарбоната
1. Возможность повторного использования после переработки.	1. Не устойчив к ультрафиолетовым лучам, быстро теряет физические свойства.
2. Устойчив к низким и высоким температурам.	2. Склонен к гидролизу.
3. Легкий, прочный, устойчивый к механическим воздействиям.	3. Под напряжением быстро теряет свои механические и химические свойства.
4. Отличается хорошим качеством светопропускания.
5. Устойчив к кислой среде, различным растворам и окислителям.
6. Не впитывает влагу.
7. Трудно воспламеняется.
8. Гибкий.
9. Простота в использовании. Обладает отличными звукоизоляционными характеристиками.

Благодаря своей универсальности поликарбонат применяется в сельском хозяйстве, авто- и авиастроении и т. д.

Как правильно разработать проект

Начальным этапом в этом деле можно назвать разработку проекта будущего строения, который позволит визуально представить строение, определиться с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на готовые чертежи самых простых идей.

На этом этапе стоит окончательно определиться с видом материала, который будет взят за основу. Выбор материала напрямую зависит от назначения готового навеса и его габаритов. Используя строительные инструменты для замера площади, следует произвести замеры предполагаемой площади для установки навеса и подобрать для него тип опор.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для строительства навеса – дело ответственное, ведь от материала зависит срок службы конструкции. Рассматривая тот или иной вид пластиковых листов, стоит учитывать количество годовых осадков в вашем районе, периодичность обрешетки планируемого сарая и т. д. Листы поликарбоната бывают толщиной от 4 до 25 мм, оптимальные размеры для навеса есть будет лист 8-10 мм. Ниже мы рассмотрим эти показатели более подробно.

Поликарбонат сотовый имеет не менее пяти видов панелей различной толщины и структуры. Они отличаются сотовой формой, ребрами жесткости и должной плотностью. При выборе сотового поликарбоната для навеса лучше остановить свой выбор на листах средней толщины, этого будет достаточно, чтобы конструкция была устойчива к граду и огромному снежному покрову. Каким бы ни был сотовый поликарбонат, он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната не менее хороший выбор . Этот вид материала реализуется в 10 известных модификациях, которые отличаются не только толщиной, но и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей 2-6 мм, по индивидуальным заказам изготавливаются листы толщиной до 12 мм. При выборе монолитного поликарбоната следует обращать внимание на маркировку, так как одни модели не подходят для использования в местах, близких к огню, другие используются в медицинских учреждениях и т. д. В зависимости от назначения навеса у некоторых умельцев, что часто бывает , комбинированные виды поликарбоната. Этот материал также очень популярен в ландшафтном дизайне.

Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат относится к тем материалам, которые без проблем обрабатываются различными ручными и электроинструментами. Его можно легко фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить следующие рабочие инструменты: нож строительный

;
рулетка;
;
болгарский;
;
;
;
.

Количество рабочего инвентаря зависит от вида материала для изготовления опор навеса из поликарбоната своими руками.

Как сделать каркас для навеса

Поликарбонат является для нас основой для навеса, а для изготовления каркаса необходимо выбрать другой, выгодный, прочный, устойчивый материал. Металлический каркас считается классикой. Для его сборки используется сварочный аппарат, а также специальные крепления. Для небольших конструкций подойдет алюминий; для крупных конструкций можно брать более тяжелые виды металла.

Некоторые владельцы собирают деревянные рамы, но в таких случаях материал необходимо правильно обрабатывать антибактериальными средствами. Деревянный каркас подразумевает укладку поперечных балок, которые следует аккуратно разместить, чтобы конструкция получилась пропорциональной и прочной.

Сборка каркаса, пожалуй, один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранного основания для конструкции будет зависеть ее безопасность и долговечность.

Каркасы собираются из профильной трубы по простоте сборки и надежности. Такой вариант хорошо сочетается с коваными деталями, имеет эстетичный вид и т. д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обращаться за помощью к более опытным специалистам.

Пошаговая инструкция по установке навеса из поликарбоната своими руками

Установка навеса из поликарбоната занимает много времени, даже если это небольшая конструкция. Весь процесс работы осуществляется в несколько шагов, которые можно кратко отобразить следующим образом.

Шаг 1. Подготовка площадки к установке конструкции.

Этап 2. Подготовка ям для опор для навеса.

Этап 3. Сборка и установка каркаса.

Этап 4. Монтаж листов поликарбоната.

Проект конструкции готов, материал для каркаса определен, инструменты подготовлены… Следующий этап монтажа навеса — подготовка площадки для установки конструкции. Территория должна быть очищена от мусора, очищена от лишних слоев почвы. Если планируется построить навес для машины, то можно забетонировать основание или засыпать его щебнем. Оригинальным вариантом также считается создание экопарковки (с озеленением).

При расчистке площадки под навес стоит спланировать и промерить расположение опор и выкопать глубокие ямы для их установки. Когда ямы готовы, опоры ставятся на место и фиксируются бетонным раствором. Дальнейшие работы следует проводить после полного высыхания шпаклевки. На это уйдет около 4 дней, за это время бетон необходимо сбрызнуть водой, чтобы предотвратить растрескивание.

Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяют между собой закладными деталями, затем укладывают горизонтальные балки. На этом этапе структура называется верхней закрепкой. Далее строится арка. Это не означает, что навес обязательно должен быть согнут; его также можно зафиксировать в горизонтальном положении. Готовый металлический каркас необходимо обработать антикоррозийными жидкостями и вскрыть краской. Каркасы для навесов у крыльца фиксируются специальными опорами, которые вбиваются прямо в стену.

Завершающий этап – установка и фиксация листов поликарбоната.

Листы материала лучше нарезать заранее, в этом поможет ножовка, также используют циркулярную пилу. Не спешите снимать защитную пленку с поликарбонатных панелей, на ней есть специальная маркировка, которая позволит более аккуратно вырезать нужные куски. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если вы выбрали сотовый поликарбонат, позаботьтесь о наличии специальных термошайб. Для фиксации листов в местах стыков используются пластиковые (или алюминиевые) профили. На этом этапе работы следует снять с материала защитную пленку. Не мало важным моментом для навеса из поликарбоната является заделка торцов листа. Наиболее часто используемым герметиком является алюминиевая лента. Это позволяет защитить конструкцию от проникновения влаги внутрь конструкции. Приобретая средства для обработки стыков поликарбонатного материала, следует обратить внимание на наличие в составе изделия акрила. Жидкости следует покупать без него.

Чтобы проблем с поликарбонатным покрытием не возникало в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

Сначала нужно протереть поверхность мягкой губкой и моющими средствами с простым составом.

Во-вторых, очистка различными растворами типа уайт-спирта осуществляется не со стороны, покрытой защитным слоем.

В-третьих, после любой операции по очистке поликарбонатное покрытие необходимо тщательно промыть водой.

Если на поверхности материала появились микротрещины, их лучше сразу обработать прозрачными силиконовыми средствами.

Подробную информацию о правильном монтаже навеса из поликарбоната своими руками смотрите в видео:

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе владельцев, но и об их желании повысить комфортность отдыха и жизнь. очень оригинально смотрится своими руками, придает пространству эксклюзивный вид, долго служит, может использоваться для создания закрытых площадей различного назначения. Появление поликарбоната среди строительных материалов позволило создавать оригинальные конструкции с минимальными затратами времени и средств, при этом реальные эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Возможны два варианта выполнения строительных работ:

Монтаж навеса из поликарбоната может производиться с привлечением специализированных строительных организаций. Преимущества: гарантировано надлежащее качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают рекомендации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей строения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео ниже.
Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнять работы без привлечения сторонних подрядчиков. Преимущества — значительно снижается общая сметная стоимость строительства. Недостатки — надо иметь свободное время и иметь некоторые знания как строить самому.

Физические и эксплуатационные характеристики поликарбоната

1. Прозрачный поликарбонат имеет светопропускание до 90%. Значение может меняться в зависимости от наличия разных оттенков минеральных красителей. За счет высокой прозрачности можно экономить электроэнергию на освещение. Сараи можно использовать для обустройства клумб, теплиц и т. д. Развитие растений под навесами ничем не отличается от освоения открытых площадок.

Светопропускающий поликарбонат 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему поглощать резкие динамические нагрузки без образования трещин. Не имеет эффекта остаточной деформации; после снятия нагрузок полностью восстанавливает свои линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, повышающие сопротивление изгибу. По ударопрочности оно на порядок превосходит показатели стекла. Он может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Однокамерный поликарбонатный лист
Двухкамерный поликарбонатный лист
Четырехкамерный поликарбонатный лист

4. Низкий удельный вес позволяет добиться значительной экономии на фундаментах и несущих конструкциях.

5. Инновационные присадки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной на протяжении всего периода эксплуатации – не появляются микротрещины, не ухудшаются показатели прочности и стабильности.

7. Широкий ассортимент толщин, размеров плит и цветов. Это позволяет дизайнерам правильно реализовать свои самые смелые проекты.

Козырек над балконом, лоджией или входной дверью. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от ржавчины, внутренняя отделка не выцветает.
Навес для патио или открытой беседки. Повышается комфортность отдыха, снижаются трудозатраты на поддержание чистоты в здании.
Навес над бассейном. Время приема водных процедур увеличивается.

Навес для балкона Навес для нескольких автомобилей Навес для патио Навес для бассейна

Длина панелей 6 и 12 м. Для соединения отдельных панелей используется специальный алюминиевый профиль, стандартная длина которого составляет 6 метров. Профиль может быть цельным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, его можно использовать на различных типах конструкций. Состоит из верхней и нижней прижимных частей, стянутых между собой специальными винтами. Используется на панелях разной толщины, есть возможность ручной регулировки силы сжатия. Если панели по каким-либо причинам были уменьшены в толщине, профиль можно прикрутить сильнее и устранить неплотности в стыках.

Торцы должны быть закрыты торцевым профилем, перед закрытием сот герметизированы силиконом. Это предотвратит рост микроорганизмов, мха и плесени в полостях. Такие микроорганизмы значительно ухудшают внешний вид конструкции. В некоторых случаях они могут негативно сказаться на количестве пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес, не закрытый профилем
Торцевой профиль для поликарбоната

Для крепления листов поликарбоната к металлическим или деревянным каркасам используются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки винтов можно закрыть декоративными колпачками. Несущий каркас для навеса может быть изготовлен из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и типа крыши навеса.
Что лучше — поликарбонат или профнастил для навеса Однозначного ответа нет. Профнастил изготовлен из листовой стали, он выдерживает повышенные нагрузки. Но поликарбонат имеет универсальное применение, установка навеса из поликарбоната более рентабельна.
Этапы проектирования навесов Эскизный проект Начинать строительство навесов своими руками необходимо с составления эскизного проекта несущих конструкций. Для этого следует иметь теоретические знания по расчету максимальных нагрузок в узлах конструкции, рассчитывать каждый элемент на изгиб и сжатие. Учитываются максимальные ветровые и снеговые нагрузки, определяются типы крыш и угол наклона скатов.
Виды навесных стропильных систем В зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

Односкатный наклонный. Угол наклона ската не менее 12°, конструкции используются для возведения малогабаритных сооружений, простейшего навеса. Модель № 3
Купол. Круглый или удлиненный. Выдерживает значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. При изготовлении каркаса должны быть точно выдержаны все размеры; по исполнению относится к сложным вариантам. Модель №6
Арочный. Длина подбирается индивидуально, используется для покрытия небольшого роста. Модель № 4
Гейбл. Универсальные, конструкции используются для строительства больших навесов. Модель № 2

После определения типов крыш необходимо приступить к проектированию фундаментов.
Типы фундаментов Небольшой вес конструкций позволяет использовать самые простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и снижается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать следующие фундаменты:

Винтовые сваи. Металлические сваи ввинчиваются в землю по плану свайного поля (см. видео). Глубина и диаметр подбираются индивидуально. Концы свай выравнивают по горизонтали, к ним приваривают металлические площадки для крепления вертикальных опор навесов. Преимущество – полностью подготовить фундаменты можно в течение одного дня, их применяют в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Иметь положительные отзывы пользователей. Ростверки для навесов не обязательны.

Теплица на винтовых сваях

Столбчатая. Глубина около 60 см, для компенсации сил набухания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут быть изготовлены из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – максимально низкая стоимость, нет необходимости выравнивать платформу. Срок изготовления с учетом твердения бетона не более 14 дней.

Несущая опора с заглублением 60см

Мелкая лента. Применяются для больших тяжелых конструкций, позволяют ставить боковые стенки для навесов для защиты от ветра, снега и дождя. По стоимости относятся к категории дорогих, срок изготовления не менее трех недель.

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, и при принятии решения следует учитывать максимальное количество факторов.
Несущие вертикальные опоры Изготовлены из круглых и квадратных труб, сортового проката или деревянных балок. С их помощью можно построить деревянный сарай. Устанавливаемые на фундаменты, они служат для фиксации стропильной системы крыши. Высота и возможные усилия учитываются при изготовлении. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и монтажа Сборка конструкции начинается с установки вертикальных опор на готовые фундаменты. При заливке бетона в них устанавливаются анкерные болты, расстояние между которыми должно соответствовать расстоянию между отверстиями нижней площадки опор. Каждая пора постоянно контролируется на предмет ее вертикального положения; запрещено отклонять вершины в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (неразборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать конструкцию и установить ее на новом месте. После демонтажа все конструкции сохраняют свои первоначальные характеристики и готовы к повторной установке без предварительной подготовки.

Бетонирование стоек
Анкеровка стоек анкерными болтами
Крепление арок

Если навес изготавливается на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, ее положение в блоке и способ крепления указана фиксация. Металлические навесные конструкции собственного производства требуют ухода и соблюдения существующих отраслевых требований, строительных норм и правил.

После монтажа элементы навеса проверяются на соответствие положению, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем, как прикрутить поликарбонат к маркизе, следует провести тесты на устойчивость. В ходе испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается запас прочности, длительная и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навеса Листы нарезаются электролобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинают с одной из сторон, только после полной фиксации предыдущего листа можно начинать фиксацию следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы уплотняют покрытие, компенсируют разницу линейных размеров материалов из-за теплового расширения, предотвращают появление микротрещин. Саморезы следует затягивать аккуратно; поверхности не должны быть повреждены. Если есть желание, то головки саморезов можно закрыть декоративными заглушками.

Пустоты на торцах листов поликарбоната необходимо заделать. В противном случае через несколько лет в них начнут расти мхи и плесень, ухудшится не только внешний вид, но и эксплуатационные характеристики. При креплении листов следует обратить внимание на передний и задний стоны. Укладка поликарбоната на навес осуществляется только лицевой стороной, он имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указана на упаковке каждого листа. При производстве покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Перед установкой листа на сиденье рекомендуется снять его. В противном случае саморезы будут держать пленку, в этих местах она не оторвется, а порвется. Останутся кусочки, которые очень трудно удалить. Кроме того, защитную пленку намного легче снять, когда лист лежит на земле. Если он установлен на навесе, то работа значительно усложняется.
Самопомощь

Категорически запрещается изгибать лист поликарбоната поперек сот. Придерживайтесь этого правила не только при монтаже навеса, но и при транспортировке или хранении материалов.
Нет необходимости специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
При проектировании всегда учитывайте запас прочности. Не используйте самые тонкие листы. Как показывает практика, преждевременный ремонт обходится намного дороже, чем покупка прочного поликарбоната.
Не работай в одиночку. Это не только сложно и опасно, но и негативно сказывается на качестве монтажа.
Строго соблюдайте технику безопасности, не торопитесь, работайте аккуратно. Будьте предельно осторожны при работе с электроинструментом.

Соблюдение рекомендуемых правил гарантирует, что установка будет произведена с учетом строительных норм, навес будет надежным и прослужит долгий период времени.
Видеоинструкция по установке навеса из поликарбоната своими руками

При обустройстве загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для проживания. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Обмер участка и расчет каркаса.
Определение типа материала каркаса. Это может быть металл или дерево.
Определение с типом поликарбоната — монолитный или сотовый.
Составление чертежей.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

материал каркаса — дерево или металл;
;
;
стыковочный концевой профиль;
прессшайбы;
необходимый крепеж;
для установки опор каркаса;
щебень;
соответственно по дереву или металлу;
;
;
;
уровень;
рулетка;
в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор необходимо вырыть яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется. Достаточно нескольких анкерных креплений к стене.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения — 40×40 или 60×60 мм. Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь связать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (если размеры достаточно большие).

Сооружается арка для верхней части конструкции. Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но имейте в виду, что при резке длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые профессионалы режут поликарбонат прямо в защитной пленке. Это значит, что меньше риск повредить лист при подготовке.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. В них должен быть саморез чуть большего диаметра. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов. Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Сначала опоры бетонируются в грунт.
Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
Теперь нужно установить перекладины на стойки и на закрепленные к стене опоры.
В месте соединения поперечины со стойкой используйте металлические уголки.
Теперь вам нужно построить ящик.
Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает слова, сказанные в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Video


Several variations of polycarbonate awnings:

Schemes

The provided schemes поможет подобрать вариант проекта, подходящий для вашего случая:

В летнее время все встречи с друзьями или семейные посиделки переносятся на Свежий воздух. .. Внезапный дождь часто мешает планам и вынуждает гостей и хозяев переселяться в дом. Существует множество конструкций, призванных защитить от подобных неприятностей. Среди вариантов значительно выделяются навесы и козырьки из поликарбоната, пристроенные к дому. Они не только просты в изготовлении, но и надежны в выполнении своих защитных функций.

Что такое навес

Навес представляет собой конструкцию, состоящую из крыши и столбов. Конструкция может иметь разные размеры и устройства, устанавливаться отдельно или рядом с домом. Основная цель — защита от дождя, но они также служат навесом для защиты от прямых солнечных лучей.

Навес из поликарбоната для защиты от солнца

Достоинство

К преимуществам конструкции относятся:

Простота, нет необходимости возводить мощный фундамент.
Возможность покрыть большую часть двора или территории возле дома, позволяя выполнять разные работы вне зависимости от погодных условий.
Навес из поликарбоната, примыкающий к дому, позволяет проводить мероприятия с родными или друзьями, не выходя на улицу.
Конструкция проста и может быть изготовлена вручную.

недостатки

Необходимо помнить о недостатках тентов:

Конструкция не защищает от ветра, пыли, холода, насекомых.
Кровельный материал способен полностью перекрыть доступ солнечных лучей, из-за чего под навесом отсутствует освещение.
Крыша заметно гремит в дождь, поэтому не рекомендуется крепить конструкцию под окнами спальни или детской.
Зимой на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес — это не просто защитное сооружение, он образует своеобразный узел связи, место посиделок с друзьями и близкими. Кроме того, он способен выполнять и другие функции:

защита парковки;
переезд из дома в баню или другие постройки;
навес над крыльцом, балконом и другими элементами дома.

Кроме того, качественные навесы украшают придомовую территорию и создают высокий декоративный эффект. Часто их объединяют с другими сооружениями, образуя специализированные зоны для отдыха, общения или других целей.

Типы навесов

Существующие навесные конструкции можно группировать по разным критериям. По форме:

прямой;
одинарная или двускатная;
куполообразный;
палатка;
волнистый;
многоуровневый;
арочные и др.

По типу примыкания к стене:

Консольные (исполнение типичное для козырьков над окнами или крыльцом).
Поддерживается на земле. Они используются для больших конструкций, которые создают чрезмерную нагрузку на стены или фундамент.

По материалу:

металл;
деревянный;
комбинированный.

Существует много разновидностей кровли, но мы будем рассматривать только навесы из поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, строится для постоянного использования, поэтому необходимо соблюдать определенные требования. В частности, форма крыши не должна препятствовать стоку дождевой воды или таянию снега зимой. При этом места возможного спуска должны находиться вне дорожек, мест стоянок автомобилей или возможного нахождения людей. Особенно это актуально для регионов со снежными зимами, где часто выпадает обильный мокрый снег. Нагрузка, которую он создает, способна деформировать или разрушить конструкцию, поэтому необходимо обеспечить своевременное сползание снежных масс с поверхности. Для этого необходимо соорудить наклонные или скатные формы крыши.

Важно! В случаях использования навеса из поликарбоната, пристроенного к частному дому в регионе с повышенным количеством снегопадов, обязательно избегайте использования больших плоских поверхностей.

Навесы и козырьки из поликарбоната

В качестве кровельного материала поликарбонат считается наиболее предпочтительным материалом. Он появился на рынке относительно недавно, но за короткий срок завоевал высокую популярность благодаря своим характеристикам. Материал обладает высокой светопроницаемостью, некоторые его разновидности мало чем отличаются от стекла по прозрачности.

Кровельное покрытие — поликарбонат

Плюсы

К положительным качествам кровельного материала следует отнести:

Легкий вес. Нагрузка от поликарбоната значительно ниже, чем от других кровельных материалов.
Эластичность, способность изгибаться и принимать форму основания.
Прозрачный козырек из поликарбоната или козырек, прикрепленный к дому, не создает значительного затемнения.
Материал выдерживает достаточно высокие механические нагрузки, благодаря своей эластичности способен выдерживать удары.
Прочность.
Высокая морозостойкость.
Низкая горючесть. Крыша из поликарбоната самозатухающая.
Простота обработки.

Минусы

Среди отрицательных качеств следует указать:

Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьезный. Производители решают вопрос, нанося защитные пленки, вводя в состав материала при изготовлении нейтрализующие добавки.
Поликарбонат неустойчив к воздействию технических углеводородов (масла, бензин, другие химические вещества этого ряда).
Материал обладает способностью накапливать влагу. По этой причине важным моментом является обязательная герметизация торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.

Совокупность качеств поликарбоната позволяет использовать его в разных сферах. В основном это остекление или формирование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определенные правила, использовать специальные крепления и предусмотреть тепловые зазоры для компенсации тепловых расширений. После покупки поликарбонат рекомендуется подержать некоторое время, чтобы вышла лишняя влага.

Типы поликарбоната

Поликарбонат бывает двух видов:

Монолитный.
Сотовая связь.

Оба типа изготовлены из одного и того же материала, но имеют разную форму.

Монолитный

Пример навеса из монолитного поликарбоната

Поликарбонат монолитный представляет собой цельный лист пластика определенной толщины. Внешне оно похоже на обычное стекло, но обладает высокой эластичностью, способностью изгибаться в любую сторону. Кровля из монолитного поликарбоната прозрачна, не препятствует прохождению солнечных лучей и не затеняет пространство под навесом. Некоторые пользователи считают это недостатком и приобретают цветной поликарбонат, снижающий яркость солнечного света. В продаже есть разные оттенки:

Красный;
бронза;
зеленый;
Серый;
синий;
синий;
Оранжевый;
желтый;
бирюзовый;
Коричневый.

Обилие оттенков позволяет создать крышу с эффектом прозрачности, но при незначительном изменении освещенности все предметы под навесом приобретают свечение, совпадающее с цветом покрытия. В регионах с палящим солнцем использование цветных видов поликарбоната позволяет значительно снизить дискомфорт от яркости света.

Сотовый

Пример навеса из сотового поликарбоната

Сотовый поликарбонат представляет собой лист, состоящий из двух или трех тонких слоев материала, разделенных продольными перпендикулярными перемычками. Образовавшиеся пустоты – соты – делают листы устойчивыми к холоду. При этом степень прозрачности таких листов намного меньше, чем у монолитного материала. Для использования в качестве кровельного покрытия гораздо предпочтительнее сотовый поликарбонат, так как он легче, дешевле и проще в монтаже.

Что нужно учитывать при проектировании навеса

В первую очередь следует определиться с материалом для каркаса навеса или навеса из поликарбоната. При его выборе надо учитывать его долговечность, способность сохранять свои рабочие качества на протяжении всего срока службы. Лучшим выбором являются металлические профилированные трубы, которые легко соединяются, обладают высокой несущей способностью и прочностью. Недостатком такого выбора является большой вес конструкции, что требует создания достаточно мощного фундамента.

Использование деревянных деталей позволяет создавать более легкие конструкции, не создающие нагрузки на стены, не требующие устройства мощного фундамента. В то же время деревянный навес имеет низкую прочность и неустойчив к ветровым нагрузкам. Шквалистый порыв ветра способен оторвать его от несущей конструкции.

Важно! Важным фактором является стоимость проекта. Порядок расходов рекомендуется определить с первых же шагов, чтобы не тратить время на планы, о наличии которых неизвестно.

При проектировании формы навеса необходимо учитывать свои возможности и производственную базу. Некоторые варианты требуют обязательного присутствия специалистов и использования сложного оборудования. Если таких возможностей нет, лучше ограничиться более простыми формами.

Крайне важно получить информацию о количестве снега в зимний период выпадающего списка в вашем регионе. Вес снежного слоя способен раздавить большой навес из поликарбоната, поэтому должны быть предусмотрены варианты со съемным покрытием, для уменьшения площади поверхности или увеличения угла наклона крыши. При этом важно обеспечить безопасное таяние снега, чтобы не испортить находящиеся под ним предметы.

Как сделать навес или навес своими руками

Производство навеса из поликарбоната можно условно разделить на несколько этапов:

Создание проекта, рабочий чертеж.
Закупка необходимых материалов.
Устройство фундамента.
Изготовление несущей конструкции.
Крепление.
Монтаж кровли.

Как сделать навес из поликарбоната своими руками – пошаговая инструкция

Продолжительность и сложность этих этапов во многом зависят от материала и размера навеса, способа крепления и других особенностей каркаса конструкции. Самой трудоемкой операцией считается создание фундамента, но часто обходятся без него. Если используется консольный тип навеса, когда одна сторона крепится к стене дома, а в землю опираются только две противоположные стойки, их просто заливают бетонными стаканами. Таким же образом устанавливаются столбы, опоры для заборов и т.д. Полноценный фундамент нужен только для больших сараев с большой площадью крыши и массивным основанием.

Сборка несущей конструкции осуществляется сваркой или болтовыми соединениями. Для установки потребуется несколько помощников, особенно при больших размерах и весе деталей. Работа должна производиться исправным инструментом с соблюдением всех правил техники безопасности. Каркас крепится к стене дома или любой другой конструкции с помощью анкерных болтов; столбы либо привариваются к фундаменту, либо прикручиваются к закладным закладным деталям. Не стоит экономить на прочности и устойчивости навеса, обеспечение безопасности находящихся под ним людей – главная задача.

Гнуть листы можно только по внутренним полостям материала.
Материал крепится на специальные термошайбы, устанавливаемые в предварительно просверленные отверстия. Саморезами прикручивать напрямую нельзя, это вызовет деформацию кровельного покрытия.
Торцы листов должны быть защищены от попадания воды специальной алюминиевой лентой. Если этим пренебречь, материал быстро забьется пылью и будет выглядеть старым и неопрятным.

Монтаж кровли из поликарбоната осуществляется на полностью установленную несущую конструкцию … Каркас предварительно покрывается защитным слоем краски, который необходимо обновить после монтажа, особенно в местах сварки или вокруг отверстий. Перед окончанием монтажа необходимо предусмотреть возможность крепления проводки для подсветки, необходимых дополнительных узлов для установки различного оборудования или декоративных элементов.

«Установка навеса из поликарбоната» видеоинструкция

Маркизы из поликарбоната — уличные конструкции, универсальные для бытовых целей. Материал легкий, эластичный, полупрозрачный крупных цветов, удобного формата, представлен разной толщиной, что позволяет конструировать навесы простых и сложных криволинейных форм. Здания выглядят легкими, изящными, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

Что нужно знать о навесах из поликарбоната – общие критерии

Производство навесов из поликарбоната стало популярным благодаря простоте монтажа, эстетичности материала и здания. Есть:

самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозяйственные постройки различного назначения;
К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
мобильные – легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Это простые прямоугольные или сложные, криволинейные конструкции, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блокхаусом или закрывают плотными шторами.

Внутренний козырек из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы — самый универсальный вариант: не загораживают обзор, легко открываются, хорошо сохраняют тепло в закрытом состоянии.

Поликарбонатный опорный навес пристроенный к дому, фото изогнутой крыши

Навесы представляют собой вертикальные стойки и крышу. Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный тент с крышей из поликарбоната

Изготовление козырьков и козырьков из поликарбоната на деревянной основе- самый бюджетный и простой способ сделать своими руками небольшую архитектурную форму Расположение на. Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для возведения деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, из этого же материала изготавливаются стволы деревьев, обвязка и мауэрлат. Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком, прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Перед изготовлением навеса из поликарбоната на металлическом каркасе следует выбрать тип конструкции:

Сварные из профильной или круглой трубы являются самыми популярными навесами из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Forged — красиво, изящно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать эксклюзивное изделие самостоятельно.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый навес консольного типа

Для навесов из поликарбоната до 5 м профиль с толщиной стенки 2 мм, сечение 40*20 мм, используется, для построек более 5,5 м потребуется прокат 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг — коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, накипи, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Фурнитура нагревается от огня, солнечных лучей, быстро остывает в мороз, поэтому для комфорта в беседках, на веранде, на террасе самое то лучше предусмотреть деревянные перила на парапете.

Кирпич, камень и бетон

Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря полупрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат. Если навесы из других материалов можно разобрать, передвинуть, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересные идеи представлены в галерее, в сети также много фото и проектов, бывают одно- и двухскатные, арочные, каскадные, реже конические, купольные, волнообразные .

Типовые варианты навесов из поликарбоната

Изготовление основания не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полукосая, диагональная.
По способу крепления — консольные, балочные, арочные, балочно-консольные.

Навес каскадный из поликарбоната

Самый простой вариант – односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30°. Стропила изготавливаются из дерева, или это ферма — горизонтальный, криволинейный или треугольный каркас с несущими раскосами, стойками под углом внутрь основной конструкции.

Схема односкатной постройки

Для создания проекта необходимо:

Схема навеса с типом кровли, от нее зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размерам. Важно определить верхнюю, а также нижнюю точку ската, чем меньше уклон, тем больше снега скапливается на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес двускатный поликарбонатный — проект с коваными элементами

Фермы рассчитываются в соответствии с нормами СНиП п.2.01.07-85, сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Во избежание ошибок рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от низа до верха крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 о в сооружении шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1 : 5;
При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть малоэтажными, обязательно делается четное количество поясов, оптимально 8.
Меньший уклон целесообразен для крупных производственных зданий, здесь требуются инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

Возьмем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные размеры поликарбоната по ширине и длине:

литые 2,050*2, 3, 6,12 м;
сотовый 2,100*3,6,12 м.

Для частных строений подходит толщина листа 6-12 мм.

Таблица характеристик поликарбоната

Фермы должны располагаться под каждым краем и посередине листов таким образом, чтобы расстояние между ними составляло 1 м.

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы — профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае – 3,9 м;
распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Стандартная планировка небольшой фермы

Пошаговая инструкция, как построить навес из поликарбоната самостоятельно

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

Детали, а также несущие элементы не должны иметь трещин.
Шероховатость торца опорного ребра определяется по ГОСТ 2789-73 — Ra £ 12,5 мкм.
Недопустимо применение стали с внутренними расслоениями и грубыми шлаковыми включениями для нижнего пояса фермы.
По ГОСТ 14771-76 соединения лучше выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
По ГОСТ 2246-70 и ГОСТ 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к стропилам и вертикальным колоннам применяют болты класса 5.8 по п.7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место под столбы, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. Заливаем в него на дно 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел в глубину. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущей стене на анкер кладется брус 60, 80*80 мм, на него опираются фермы, соединенные сваркой, это позволит распределить нагрузку по всей поверхности.

Как крепить вертикальные опоры

Когда раствор полностью взойдет, привязываем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше варить на земле, по выбранной схеме самые распространенные представлены на фото выше. Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

Прогоны укрепят каркас, это позволит надежнее закрепить поликарбонат

Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками Руки.

Как правильно работать с поликарбонатом

Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Дрелью со сверлом по металлу сделать отверстия, между ребрами жесткости. На верхние торцы сотовых панелей следует установить планки и самоклеющуюся ленту для герметизации, нижние не заделывать.

Всего 2 способа:

Термошайбы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна входить плотно до щелчка. Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и не дает ему деформироваться при нагреве.

Как крепить поликарбонат к навесу с помощью термошайбы

Специальный профиль — полоса с пазами с обеих сторон, в которые вставляется поликарбонат. Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся шпаклевкой, но если вы делаете навес своими руками, то он лучше ограничиться предыдущими 2 советами.

Типы крепления поликарбоната к ящику

Лучшие навесы из поликарбоната по соотношению цена-качество

Вы ищете всепогодный навес, который будет работать круглый год?

Независимо от того, пытаетесь ли вы укрыться от жаркого аризонского солнца или нуждаетесь в чем-то, что выдержит нагрузку бостонской метели, навесы из поликарбоната — отличный вариант.

Мы изучили более 40 различных маркиз из поликарбоната и сузили выборку до четырех основных режимов.

Если вы спешите, наш выбор №1 — модель mCombo 38″ x 116″.

Навес mCombo из поликарбоната (40″ x 40″)

MCombo 116 дюймов / 78 дюймов / 39 дюймов Оконная маркиза Открытый полый лист поликарбоната Дверь Навес патио (40 x 40 дюймов, белый навес/черный кронштейн)

75,99 $

‘

Это наш лучший выбор для лучшей маркизы из поликарбоната. Mcombo — отличный выбор для домовладельцев, желающих охватить большую площадь. Это фантастический баланс качества и цены.

Элегантный и современный вид с черной рамкой. Сюда входят все крепежные винты, кронштейны.

Он имеет прочную раму из АБС-пластика, на 100 % защищенную от ржавчины, с алюминиевыми фиксирующими стержнями.

Простота установки
Отличное обслуживание клиентов
Алюминиевые крепежные стержни
100% защита от ржавчины
Поликарбонатные листы толщиной 5 мм
Все кронштейны и крепежные винты в комплекте
Стойкий к ультрафиолетовому излучению
Ширина может быть увеличена
Доступно несколько размеров

Неоптимальная упаковка – несколько клиентов заявили, что их продукт был поврежден, но получили запасные части от компании.
Сложная установка

Навес F2C (40″ x 80″)

F2C 40 «x 80» DIY Наружная поликарбонатная передняя дверь, окно, навес, навес для патио, навес (серый)

$84,99

Это второй выбор лучшей маркизы из поликарбоната. Это очень прочный жилой навес. Листы поликарбоната имеют респектабельную толщину 5 мм.

В комплект входят все кронштейны и крепежные детали, поэтому для установки не нужно ничего покупать дополнительно.

Эта модель имеет шаг 11 дюймов, который представляет собой расстояние между верхней и нижней точками. Это означает, что дождь будет легко скатываться.

Видео, выдерживающее ветер со скоростью 45 миль в час
Поликарбонатные листы толщиной 5 мм
1 год гарантии
Прочность* Элегантный и современный вид
Компоненты высокого качества
Все крепежные детали и монтажные кронштейны в комплекте

Отсутствует инструкция по эксплуатации
Для большинства установок требуется 2 человека

Паларм 1350 Тент (36″ x 48″)

Palram — Дверной тент Canopia Neo 1350 — 4 фута x 3 фута — серый/морозный

191,61 $

Parlarm 1350 имеет панели толщиной 6 мм, которые делают его намного прочнее.

Защищает на 100 % от УФ-лучей, имеет усиленные опорные кронштейны из АБС-пластика.

Он имеет очень красивый вид и проще в установке, чем два предыдущих варианта.

Поликарбонатные листы толщиной 6 мм
Включены все кронштейны и крепежные детали
Простота установки

Рама трудно окрашиваемая
Более новый продукт с меньшим объемом информации о покупателе

Навес Palran Aquila 1500 (36″ x 60″)

Palram — Навес Canopia Aquila 1500 5’x3′ Прозрачный

283,00 $

Palran 1500 — это самый качественный, но самый дорогой из наших рекомендаций. Этот тент более чем в 4 раза дороже выбранного редактором.

Это, без сомнения, продукт более высокого качества, способный выдерживать более суровые погодные условия. Поликарбонатные листы толщиной 6 мм, рама из оцинкованной стали.

Для справки: другие наши рекомендации: АБС-пластик. Он также имеет алюминиевый крепежный стержень и наименьший угол наклона в 6 дюймов.

Поликарбонатные листы толщиной 6 мм
Каркас из оцинкованной стали
Фиксирующая планка из алюминиевой стали
Простота установки

Критерии исследования

Когда мы изучали все продукты, мы учитывали их цену, отзывы клиентов и качество их компонентов. Мы исключили любой навес с

Мы отдаем предпочтение продуктам, которые представляют собой «комплекты поликарбонатных маркиз «все в одном». Некоторые компании продают продукты, которые содержат только листы и рамы, но это сложно для среднего владельца дома.

Наконец, мы хотели бы услышать от вас. Если вы купили одну из наших рекомендаций или даже другую навеску для ПК, не стесняйтесь присылать нам свои мысли о вашем продукте. Я хочу, чтобы наша информация была как можно более актуальной, поэтому, если нам нужно удалить что-то, потому что оно не соответствует вашим потребностям, ИЛИ вы найдете что-то, что, по вашему мнению, следует добавить в наш список. Дайте нам знать.

Ниже мы создали список часто задаваемых вопросов (FAQ), чтобы помочь вам принять решение о покупке.

Что такое маркиза из поликарбоната?

Маркизы из поликарбоната

представляют собой неубирающуюся теневую конструкцию. Они рассчитаны на то, чтобы их можно было оставлять открытыми круглый год. Рамы состоят из АБС-пластика, алюминия или оцинкованной стали, а типы перечислены в порядке возрастания прочности, при этом АБС-пластик является самым слабым, а сталь — самым прочным.

Между каждым рычагом рамы находится лист поликарбоната. Это тип прочного пластика того же типа, который используется в пуленепробиваемом стекле. Обладает удивительной прочностью при легком весе. Некоторые навесы имеют полые листы для уменьшения веса конструкции.

Из чего сделаны поликарбонатные листы?

Это листы, изготовленные путем соединения различных типов молекул углерода в прочный полимер. Они невероятно жесткие и могут быть прозрачными. Их часто покрывают УФ-стойким покрытием.

Листы поликарбонатные используются для:

Пуленепробиваемое стекло
Навесы
Электронные и телефонные компоненты
Строительный материал
Устройства хранения данных

Зачем использовать поликарбонат вместо акрила?

Приведенное ниже видео наглядно демонстрирует прочность на растяжение и общую ударную вязкость поликабронатных листов. В ролике сравнивают воздействие на лобовые стекла, а поликарбонатные листы еще тестируют.

Если листы могут стоять в этих условиях, вы можете себе представить, насколько хорошо они справятся с летящими обломками или тяжестью сильного снега.

Как установить навес из поликарбоната?

Это один из самых простых в установке типов. Поскольку листы твердые, они не будут шевелиться или двигаться во время установки.

Для тканевых навесов необходимо сначала прикрепить кронштейны к дому, а затем прикрепить к кронштейнам кассету или кронштейны.

Большинство справочников рекомендуют для этого типа навеса полностью собирать навес и каркас на земле. Это будет самый простой способ идеально выровнять листы.

После полной сборки маркизы на земле ее можно прикрепить к дому. Мы рекомендуем, чтобы несколько человек занимались установкой, чтобы удерживать ее на месте, пока кто-то устанавливает скобы.

Что такое тентовые панели из поликарбоната?

Панели навесов из поликарбоната представляют собой плоские или слегка изогнутые листы. Они крепятся к металлической раме, а лучшие производители соединяют их резиновыми уплотнениями марки EPDM.

Одним из основных преимуществ этого типа маркизы является то, что ее можно расширить, соединив несколько панелей. Резиновые уплотнители предотвратят утечку воды между ними, а сами панели невероятно прочны.

Панели могут быть прозрачными, тонированными или полностью непрозрачными. Независимо от цвета, вы хотите убедиться, что вы получаете сплошные панели. В некоторых более бюджетных вариантах используются полые панели. Они по-прежнему обеспечивают защиту от непогоды и защиту от ультрафиолета; однако они не могут нести почти столько же снега, если вы живете в более холодном районе.

Как сделать навес из поликарбоната?

Большинству людей я бы порекомендовал приобрести комплект, который содержит все крепежные детали и идеально обрезанные поликарбонатные листы.

Мы считаем, что только опытные мастера должны даже подумать о том, чтобы взяться за этот проект, если у них есть уникальный дизайн или ограничения, которые не позволяют им использовать стандартную упаковку.
