Архитектурный проект дома пример: Пример проекта дома | «Веванта»

Содержание

Полный рабочий проект дома



Содержание

  • Полный проект частного загородного дома.
  • Полный состав проектной документации на строительство.
    • Альбом «Паспорт Проекта» (ПП).
    • Альбом «Рабочий Проект» (РП).
      • Архитектурные Решения (Раздел АР)
      • Конструктивные Решения (Раздел КР)
      • Инженерное Оборудование (Раздел ИО)
  • Просим обратить внимание.
  • Возможно внесение любых изменений.
  • Дополнительно Вы можете заказать.
  • Важное во всех наших проектах.

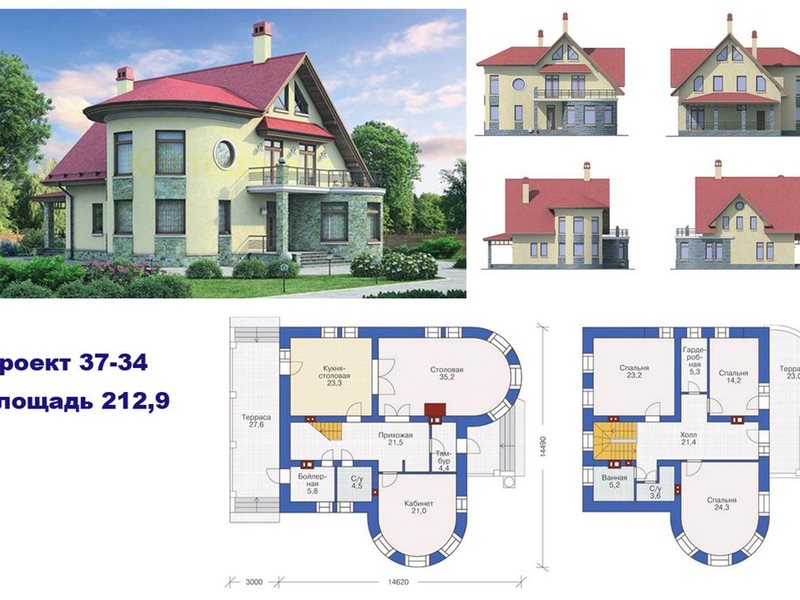

Пример проекта



Полный проект частного загородного дома представляет собой альбом чертежей с рабочей документацией, в которой четко указаны все архитектурно-строительные параметры здания. Наши готовые проекты коттеджей и домов имеют в своем составе все основные и необходимые архитектурные и строительные чертежи. Средне статический проект от нашего Архитектурного Бюро состоит из альбома формата А3, в котором от 70 до 150 листов. Количество листов в альбоме зависит от конкретного проекта, от сложности архитектурных, конструктивных и инженерных решений.



Наша рабочая проектная документация разрабатывается квалифицированными архитекторами, конструкторами и инженерами. Рабочий проект одноэтажного коттеджа или дома с мансардой предусматривает проработанные и детализированные чертежи как архитектурных планов и фасадов вместе с разрезами по зданию, с указанием «пирогов» всех конструкций, так и конструктивные решения от фундамента до перекрытий и кровли.



Рабочий проект на дом необходим на этапе составления детализированной сметы, в процессе строительно-монтажных работ и ведения авторского и технического надзора,  для регулярного контроля качества строительства и проверки  всех несущих конструкций здания на соответствие строительным нормам и правилам.



Полный состав проектной документации на строительство



Наш полный рабочий проект включает в себя 2 (два) альбома чертежей:



  1. Альбом «Паспорт Проекта» (ПП).

Альбом «Паспорт Проекта» предназначен для получения разрешения на строительство дома, подачи Уведомления о строительстве, сдачи дома в эксплуатацию гос.органам. Данный альбом включает в себя основные архитектурные чертежи.

  • Титульный лист со списком чертежей
  • Цветной 3д вид проекта
  • Пояснительная записка
  • Планы этажей
  • Фасады
  • Разрез

Продажа «Паспорта Проекта» без приобретения Альбома «Рабочего Проекта» не осуществляется.



  1. Альбом «Рабочий Проект» (РП).

   Альбом включает в себя полный детализированный и проработанный комплект рабочих архитектурно-строительных чертежей, а так же конструктивные чертежи и инженерную часть проекта, на основании которых, считается детализированная смета перед строительством и далее ведутся строительно-монтажные работы по возведению загородного дома, ведется авторский и технический надзор за строительством.

В состав данного альбома входит три раздела: Архитектурные Решения (раздел АР), Конструктивные Решения (раздел КР), Инженерное Оборудование (раздел ИО):



    • Архитектурные Решения (Раздел АР)

    В альбом рабочих чертежей раздела Архитектурные Решения входят все основные листы проекта, касающиеся архитектуры здания:

        • Пояснительная записка с основными данными и технико-экономическими показателями.

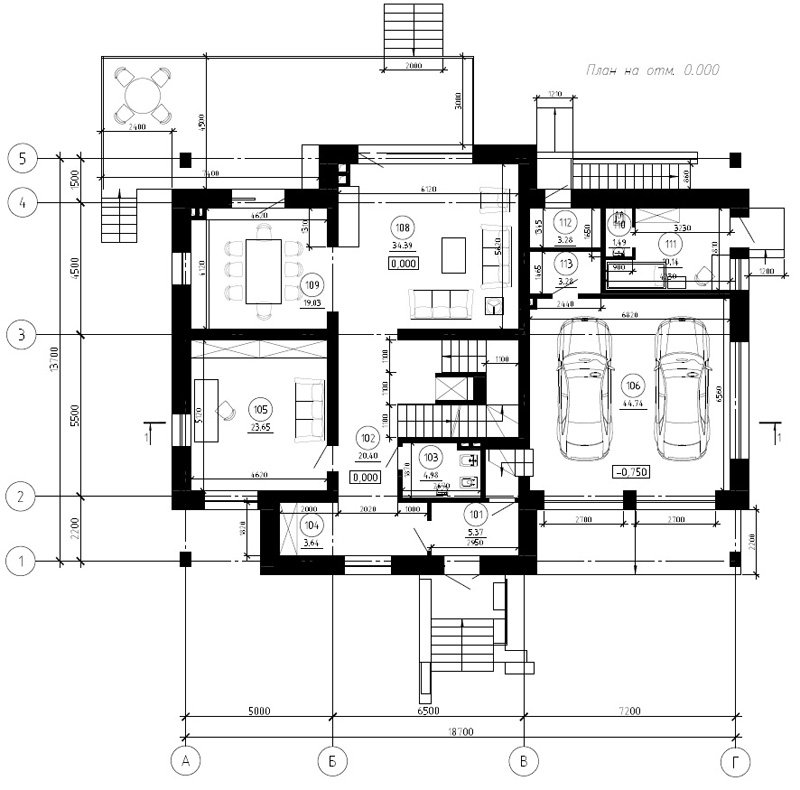

        • Архитектурные планы, кладочные планы несущих стен и перегородок.

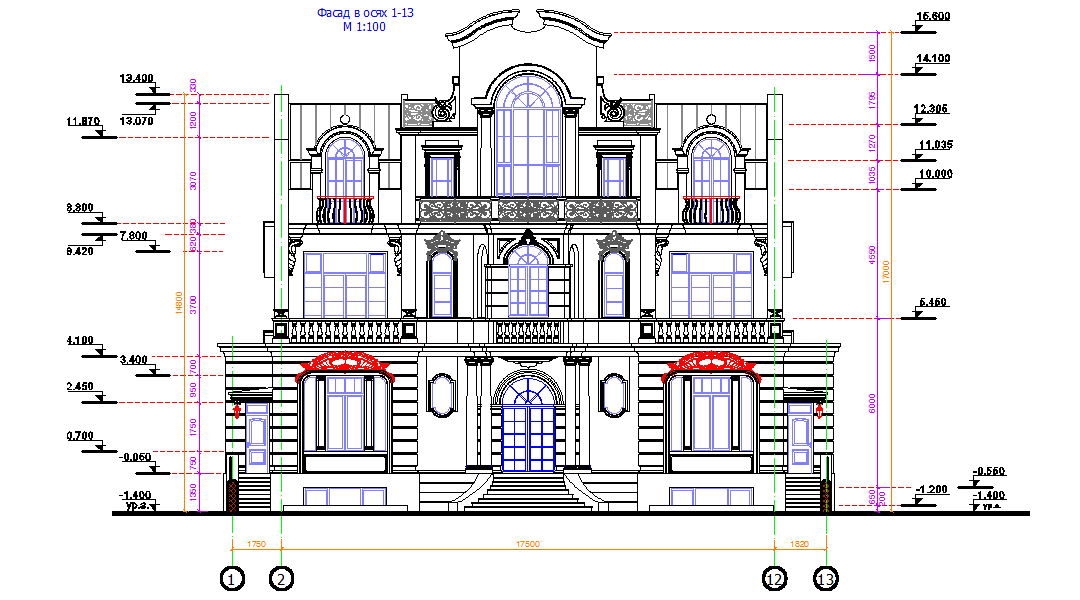

        • Четыре фасада здания  с указанием фасадной отделки, деталями и элементами фасадов, с высотными отметками и размерами.
        • Чертеж плана кровли здания с водостоками.
        • Несколько разрезов с флажками и «пирогами» конструкций.
        • Экспликация полов с сечениями по этажам.
        • Спецификации окон и входных дверей с узлами монтажа по ГОСТу.
        • В архитектурных чертежах четко обозначены все размеры и высотные отметки, даны привязки всех оконных и дверных проемов, шахт с коммуникациями, высоты и отметки этажей, толщина и конструкция стен; детально расчерчены основные архитектурные и конструктивные узлы.



          • Обложка
          • Цветной 3д вид проекта
          • Титульный лист со списком чертежей
          • Общие данные и пояснительная записка
          • Планы этажей
          • Фасады
          • Разрезы
          • Кладочные планы
          • План кровли
          • Спецификация окон
          • Спецификации ограждений и пр.
          • План полов
          • Сечение по полам
          • Сечение по стене



          • Конструктивные Решения (Раздел КР)

          Данный раздел рабочего проекта дома разрабатывается на основании сбора и анализа всех нормативных нагрузок на все конструкции здания и с учетом физико-механических свойств грунтов, на которые передаются нагрузки от здания. Рабочие чертежи раздела КР в наших проектах включают в себя как и общие Конструктивные Решения, так и разделы КЖ (Конструкции Железобетонные, так как в наших проектах большинство фундаментов и перекрытий выполнено из монолитного железобетона), раздел КД (Конструкции Деревянные, так как в большинстве проектов конструкции выполнены из деревянных стропил) и раздел КМ (Конструкции Металлические, так как в некоторых проектах мы применяем в том числе металлические балки).

          В Раздел КР включено:

          • Пояснительная записка по конструкциям дома и общие данные.
          • Детализированные чертежи всех конструкций здания (фундаменты, перекрытия, колонны и пилоны, перемычки, конструкции кровли, конструкции крылец и лестниц), с размерами и отметками, с узлами, сечениями, ведомостями деталей и объемами материалов.
              • Общие данные и пояснительная записка
              • Конструкции фундаментов
              • Перекрытия пола
              • Стены 1 этажа
              • Межэтажные перекрытия
              • Стены 2 этажа
              • Чердачные перекрытия
              • Конструкция лестницы
              • Конструции перемычек
              • Крыльцо в осях
              • Конструции кровли



              • Инженерное Оборудование (Раздел ИО)

              Раздел Инженерное Оборудование в наших проектах включает в себя разделы проекта по Отоплению + Водоснабжению + Вентиляции + Канализации (сокращенно это ОВиВК).

              Проект отопления разрабатывается на основании выполненных теплорасчетов. Инженерный проект предусматривает полную рабочую документацию по всем основным внутренним инженерным системам. В проекте обозначены конкретные модели радиаторов, трассы к ним, подводки горячего и холодного водоснабжения, отвод канализации, схемы теплых полов с гребенками, принципиальная схема котельной с оборудованием, ведомостями и спецификациями.

                  • Обложка
                  • Перечень листов
                  • Общие данные
                  • Таблица расчета теплопотерь
                  • Отопление. Планы этажей
                  • Теплый пол. Планы этажей
                  • Вентиляция. Планы этажей
                  • Водопровод. Планы этажей
                  • Канализация. Планы этажей
                  • Аксонометрическая схема отопления.
                  • Аксонометрическая схема теплого пола.
                  • Аксонометрическая схема водопровода.
                  • Аксонометрическая схема канализации.
                  • Схемы распределительных гребенок.
                  • Принципиальная схема котельной и водоснабжения.
                  • Спецификации.

                Проект электрообеспечения не входит в типовой проект коттеджа. Так как электротехнический проект мы выполняем только после разработки дизайн-проекта интерьеров, когда точно известна расстановка мебели, привязки розеток и выключателей, подобраны и размещены все люстры и светильники, бра, торшеры, подсветки для картин, решена подсветка дома и участка. Проект электрики без дизайн-проекта интерьеров

                не имеет смысла.



                Просим обратить внимание, что для любого готового проекта дома может потребоваться корректировка конструкций фундамента и ограждающих конструкций с учетом геологических особенностей Вашего участка (песок, глина, уровень грунтовых вод и т.п.) и климатического пояса.



                Возможно внесение любых изменений, корректировок и дополнений (перепланировка, добавление цоколя и/или мансарды, пристройка гаража, бассейна, изменение фасадов и т. п.) в любые наши проекты за дополнительную плату.



                Дополнительно Вы можете заказать:

                • Смету на строительство дома.
                • Авторский надзор за строительством.
                • Проекты дополнительных строений (бани, беседки, барбекю, гаражи, навесы для авто).
                • Дизайн интерьеров.
                • Ландшафтный дизайн.
                • Строительство и отделку дома «под ключ».



                Важное во всех наших проектах:

                • Во всех проектах применены только экологически чистые материалы и строительные технологии, проверенные десятилетиями.
                • Все проекты – авторские.
                • Все проекты выполнены на высоком современном технологичном уровне.
                • Рабочая документация проработана до мелочей.
                • Все проекты имеют возможность свободной внутренней планировки.

                Все проекты, представленные в данном каталоге www. DREAMLINE.house , являются предметом авторского права. Тиражирование, публикация, использование в строительстве, коммерческое и любое другое использование возможно только с письменного согласия. Наше авторское право защищено Законом РФ об Авторском Праве.



                Архитектурный проект дома. Состав проекта АР. Стоимость архитектурных решений

                Архитектурный проект частного дома это очень важная и необходимиая часть всей рабочей документации, в основном конструктивный раздел (КР) довольно тесно связан с АР и основная часть страниц раздела КР разрабатывается на основании архитектурного раздела. АР и КР дополняют и уточняют друг друга и лишь итог разработки обоих разделов называют полноценным рабочим проектом для возведения здания.

                На данном этапе создаются окончательные объемно-планировочные и архитектурные решения коттеджа. Определяются параметры дома, а также, какие строительно материалы будут использоваться. Также очень важно учитывать общую планировку и все инженерные системы и при необходимости спрятать их в архитектурных формах.

                АР проект, по сути, образ будущего здания по которому уже и делаются дальнейшие расчеты.

                Этапы создания проекта Архитектурные решения

                • Подготовительный этап — сбор необходимых документов (геодезия, геология участка, кадастровый план и т.д.)

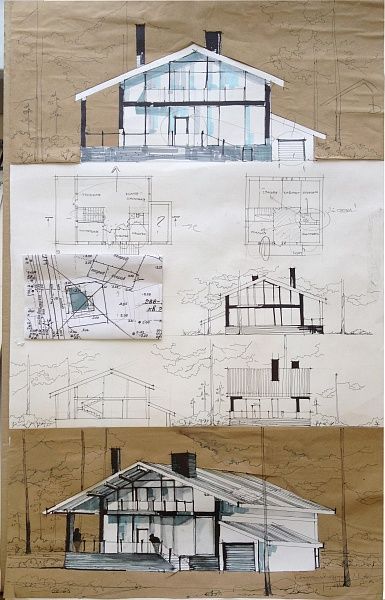

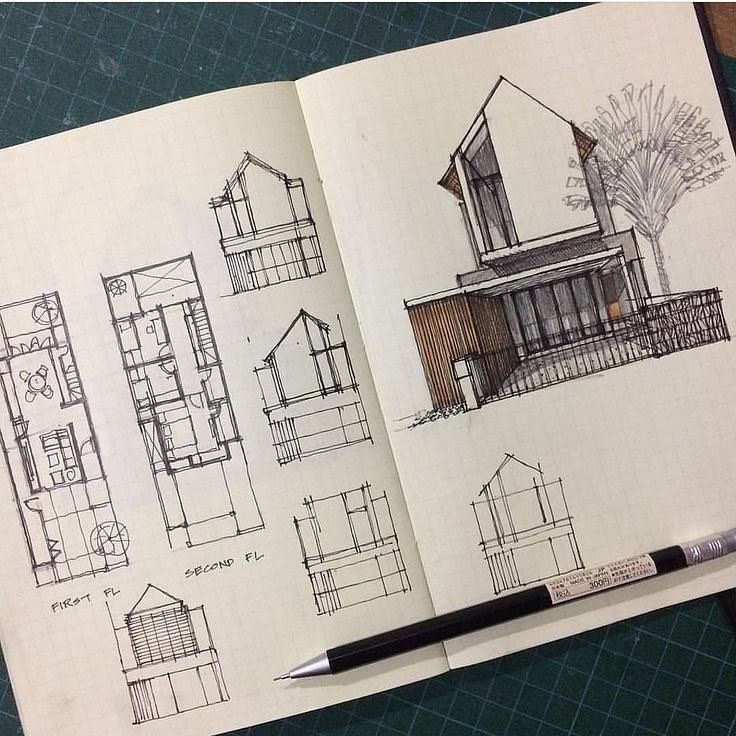

                • Создание эскизного проекта — анализ пожеланий заказчика и связывание их с реальностью (финансовые возможности, положение и размер участка, ГОСТы и т.д.)
                • Разработка архитектурного проекта – это ключевой этап оформления документов после утверждения эскиза.

                Состав архитектурное проекта

                • пояснительная записка
                • расположение дома на участке (схема генплана и ситуационный план)
                • планы этажей
                • фасады (с четырех сторон)
                • разрезы
                • 3D визуализация
                • сводный сметный расчет
                • спецификации основных объемов конструкций, оборудования и материалов
                • схематические изображения индивидуальных конструктивных узлов
                • проект организации строительства (дополнительно)

                Сколько стоит архитектурный проект дома

                Площадь объекта Цена
                до 100 м2 300 руб/м2
                от 101 м2 до 200 м2 250 руб/м2
                от 201 м2 до 400 м2 200 руб/м2
                от 401 м2 до 1000 м2 150 руб/м2
                от 1001 м2 100 руб/м2

                Цена проекта

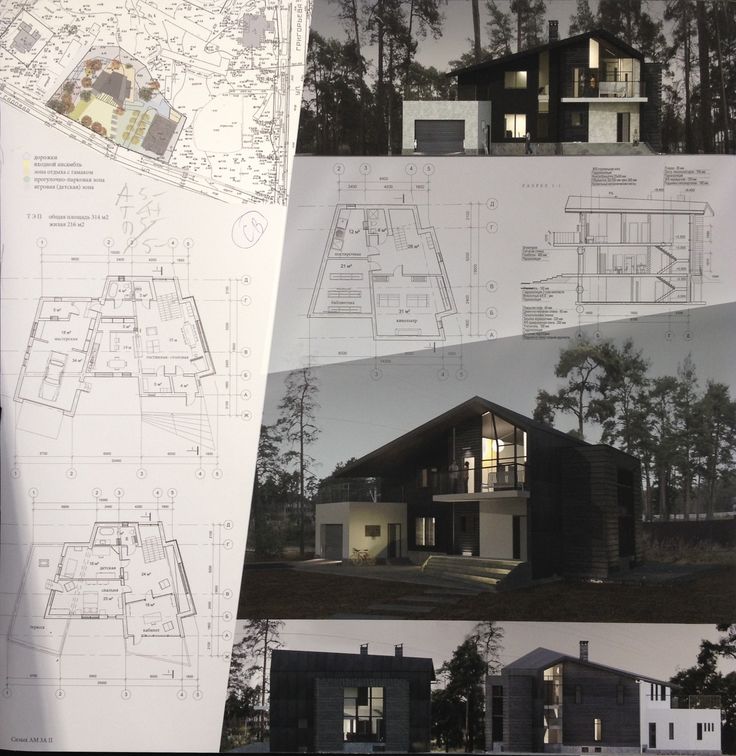

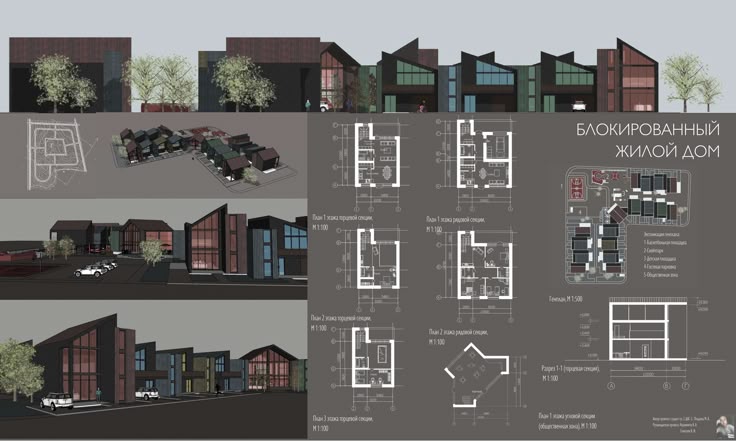

                Ниже размещен пример архитектурного проекта (АР) коттеджа разработанного в нашем архитектурном бюро.

                Если Вы хотите задать вопрос специалистам архитектурного бюро DSK или заказать архитектурный проект коттеджа — Звоните (812) 309-80-49 или напишите письмо на [email protected]
