Ворота из профнастила (профлиста) своими руками: порядок возведения

Из богатого ассортимента стройматериалов, подходящих для изготовления и установки ворот, индивидуальные застройщики чаще всего выбирают профнастил. Предпочтение этому строительному материалу отдается по ряду причин, среди которых можно отметить прочность, долговечность, декоративность и, конечно же, доступная цена. Профнастил изготавливают в заводских условиях из стального листа методом холодного ката. С обеих сторон на листы металлопрофиля наносится защитный слой оцинковки, предохраняющий металл от коррозии и преждевременного разрушения. Для дополнительной защиты и повышения декоративных качеств профнастил покрывают полимерным слоем, расцветка которого может быть самой разной. Чтобы смастерить ворота из профнастила своими руками, надо всего лишь найти пару свободных дней и пару свободных рук. Ведь строить вдвоем всегда веселее и быстрее. Правда, помимо рук нужно запастись сварочным аппаратом и минимальным набором инструмента.

Содержание

1 Какие бывают конструкции и чем хорош профлист?
2 Подготовка ям и установка воротных столбов
3 Выбор профильного листа для обшивки каркаса ворот
4 Изготовление рамного каркаса
5 Обшивка рамы ворот листами профнастила

Почему именно профнастил? Потому что он обеспечивает:

Долговечность конструкции. Изготовленные своими руками ворота смогут простоять четверть века, при этом не потребуется особого ухода и ремонта.
Небольшой вес используемых стройматериалов, что облегчает монтаж, а также доставку всего необходимого на объект.
Возможность выбора текстуры и цвета, исходя из предпочтений хозяина домовладения. Ворота, сочетаемые с забором, крышей и другими элементами отделки сооружений, стоящих на участке, украсят любую территорию.
Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не тускнеют под влиянием атмосферных осадков.
При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо все прочего – конечно же это невысокая цена в сравнении с другими стройматериалами и учетом их характеристик.

Итак, существует несколько видов конструкций ворот, среди которых наибольшее распространение получили два варианта: распашные и откатные.

Откатные ворота из металлопрофиля сконструировать своими руками довольно сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей

Самостоятельно собрать легче распашные ворота, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону. Конечно, можно сделать и одну большую створку, поворачивающуюся в одну из сторон. Однако при таком варианте падает большая нагрузка на петли, на которые навешивается вся эта «махина». Поэтому большинство застройщиков предпочитает классическую двухстворчатую конструкцию распашных ворот. Для проезда на территорию участка легковой машины и небольшого грузовика достаточно построить ворота шириной 4 метра.

Высота сварной рамы может быть 2–2,5 метра.

Важно! При наличии свободного места калитку можно установить рядом с воротами. В противном случае калитка (дверца) врезается непосредственно в одну из створок.

Опорные столбы для ворот можно соорудить из следующих стройматериалов:

деревянного бруса, сечение которого равно 150 на 150 мм;
круглого цельного бревна, диаметр которого составляет не менее 20 см;
швеллерной балки, толщина которой равна 14–16 мм;

профильной трубы (80х100 мм), толщина стенок которой составляет 7 мм.

После разметки участка начинают копать ямы для установки воротных столбов, используя для этого обычную лопату или садовый бур

Определившись с материалом для столбов, приступают к копке ям, глубина которых равна одной третьей от высоты надземной части воротных столбов. При этом надо учесть, что полотно створок ворот обычно делают на полметра короче столбов. Этот запас позволяет обеспечить подъем нижнего края ворот от поверхности грунта на 20-30 см, а также оставить еще пару десятков сантиметров сверху для приваривания декоративных элементов, украшающих всю конструкцию.

Устойчивость ворот зависит от прочности столбов, поэтому для их изготовления выбирают стальной прокат. Для установки профильной трубы или швеллерной балки бурят яму на 1,2 метра в глубину и в диаметре около 20-50 см. Подготовленные металлические столбы опускаются в яму, выставляются по уровню в строго вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в зачистке их поверхности от ржавчины, последующей грунтовке и покраске, а также в установке верхних заглушек, предотвращающих попадание снега и дождевой воды.

Установка столбов для крепления створок ворот производится в строго вертикальном положении с последующей фиксацией их с помощью цементного раствора

Статья в тему: Установка столбов для забора: способы монтажа различных конструкций

Профильные листы подразделяются на три группы, которые различаются друг от друга толщиной, высотой ребра, степенью прочности. Каждая группа имеет свою маркировку:

«С» – стеновой профлист, изготавливаемый из оцинкованного листа малой толщины, имеющий небольшую высоту ребра. Легкий и в тоже время прочный материала, который обычно и выбирают для самостоятельного монтажа ворот.

«НС» – профлист, отличающийся от материала предыдущей марки большей высотой волны и большей толщиной. Это сказывается на их весе и уровне прочности.
«Н» – «несущий» профлист, применяемый при возведении железных ангаров и устройстве кровель значительной площади. Тяжелые профильные листы данной марки обладают повышенным уровнем прочности. Применять их для обшивки каркаса ворот дорого и нецелесообразно.

Лучше всего сооружать ворота из профлиста марки С8 и С10 (числа обозначают высоту волны в миллиметрах). Толщина профильного листа колеблется между 0,4 и 0,8 мм. Створки из данного материала весят от 25 до 40 кг, поэтому справиться с их монтажом под силу двум рабочим.

Подъемное оборудование привлекать не придется, что позволит сэкономить на себестоимости ворот.

Важно! Резку профильного листа по нужным размерам лучше заказывать на заводе (при наличии такой возможности). На специальном оборудовании, имеющемся на производстве, удается обеспечить точность резки, аккуратность линии реза, а также минимизировать количество возможных повреждений.

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм.

Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками. В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

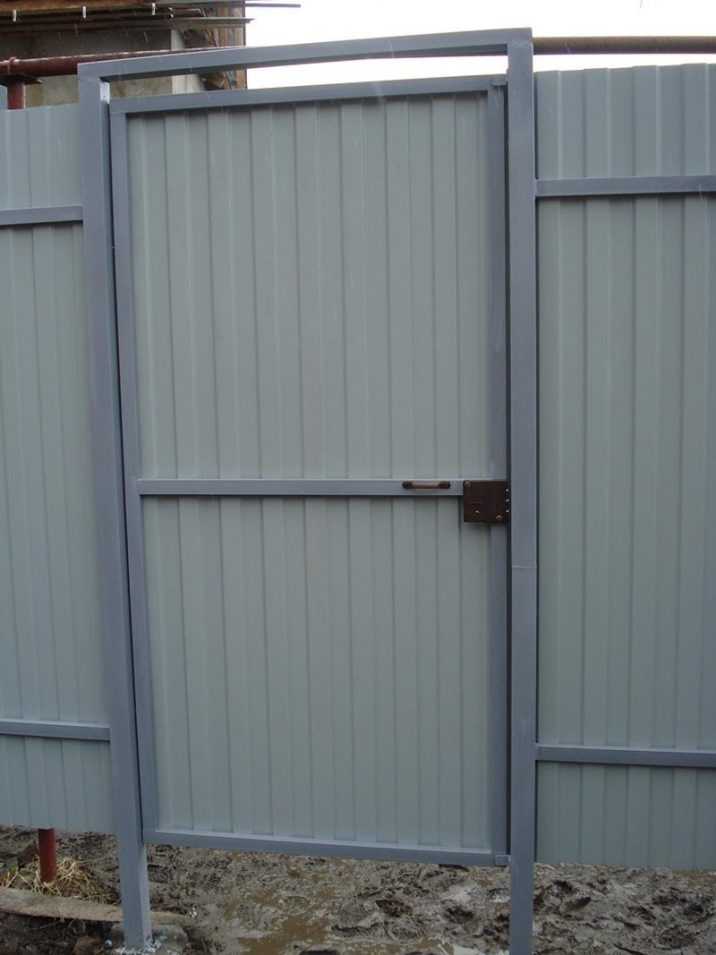

Важно! Если предполагаете сделать калитку в створке ворот, то каркас делается немного иначе. В одной из створок с помощью продольных и поперечных перемычек, привариваемых к прямоугольной раме, создают каркас калитки размером 80 на 180 см. При этом места расположения петель смещают к нижней и верхней кромке ворот.

К обшивке рамы профильным листом приступают тут же на месте сборки каркаса. Для закрепления профлиста используются специальные крепежные элементы – шурупы с шестигранной головкой, окрашенной в тот же цвет, что и основной материал. К петлям ворот листы с волнистой поверхностью прикручивают болтами или приваривают сваркой. Длина петель для ворот должна быть не менее одного метра, а их толщина – не менее 3 мм. При монтаже собранных створок можно использовать небольшую лебедку, которую цепляют на балку, положенную поверх воротных столбов. На землю укладывают бруски, на которые устанавливают створку ворот, чтобы закрепить сваркой на столбе концы петель. Можно для подстраховки закрепить петли болтами. Бруски убирают из-под створок ворот и проверяют, насколько легко они закрываются и открываются.

Крепление профлиста к каркасу рамы ворот производится специальными шурупами, имеющими шестигранные головки, окрашенные в цвет основного полотна

Как видите, ничего сложного в сооружении ворот из профилированного листа нет. Надо лишь начертить чертеж, рассчитать и приобрести все необходимые материалы, провести монтажные работы. Несколько дней трудов и красивые ворота из металлопрофиля станут визитной карточкой вашего дома.

Автор: marika

Преимущества и недостатки ворот на основе профнастила
Устройство и конструкция распашных систем из профнастила
Преимущества ворот из профнастила с калиткой и без нее
Сборка распашных ворот с облицовкой из профнастила
Сварка каркаса распашных ворот
Монтаж профнастила на каркас

Конструирование и изготовление построек, ограждений, навесов, временных и постоянных сооружений из листов профнастила сегодня приобрело просто повальный характер. Относительно недорогой и простой в обращении материал позволяет с минимальными трудозатратами строить быстро и качественно, был бы правильный чертеж и время. Поэтому, если возникла необходимость построить или обновить въезд на территорию участка, чаще всего выбирают распашные ворота из профнастила, надежные и простые в сборке.

Тонколистовая профилированная сталь не является единственно возможным материалом для конструирования распашных ворот. Например, можно использовать алюминиевый профиль, сэндвич- панели, штакетник, деревянный брус и доску или поликарбонатные листы. Но по соотношению цена- качество конструкция распашных ворот из профнастила получается наиболее доступной по цене при высокой прочности устройства и относительно несложной в постройке.

Облицовка из профнастила не требует специальных условий эксплуатации, как,например, древесина, ПВХ–панели или цементно-органические плиты. Тонкий металл с защитным покрытием способен простоять в течение двух десятков лет без оглядки на дождь, ультрафиолет солнца или удары града;
Полимерное покрытие профнастила на основе органических композиций по внешнему виду и стойкости к разрушающему воздействию окружающей среды не уступает самым дорогим моделям распашных ворот промышленного изготовления;

Общее устройство ворот с распашными створками можно понять из представленного чертежа. По сути, конструкция створки представляет собой каркас из профилированной трубы в виде замкнутой рамы со стальными угловыми косынками усиления жесткости или чаще всего – распорками и подкосами из трубы меньшего сечения.

Стандартная высота полотна створок принимается в диапазоне от 1500 мм до 3000 мм. Более высокие ворота из профнастила изготавливаются исключительно промышленным способом. Одним из основополагающих критериев является ширина ворот. В зависимости от ширины выбирается сечение трубчатого профиля, из которого собирается внешняя рама створок. Чаще всего это квадратный 40х40 или прямоугольник 40х60 мм с распорками из трубы сечением 20х40 мм.

Ширина распашных ворот редко превышает 4,5- 5 м в основном из-за того что, в противном случае, резко возрастает вес конструкции и нагрузка на вертикальные столбы- опоры. Кроме того, пользоваться створками значительных размеров становится крайне неудобно из-за значительного увеличения описываемой створкой площади при открывании ворот.

Для кирпичных и железобетонных опор в процессе изготовления в толщу столба выполняется установка закладных элементов из стального уголка или трубы. Впоследствии к ним будут привариваться ответные части петель крепления ворот. Кирпичные или бетонные колонны применяют чаше всего для распашных конструкций в сочетании с панельными заборами или ограждением из кирпича, природного камня или бетонных плит.

Боковая поверхность створок с лицевой стороны обшивается листами профнастила. Для небольших по размеру створок используют тонкостенный лист в 0,45- 0,5 мм толщиной и высотой волны 5- 20 мм. Самым ходовым облицовочным материалом является профнастил марки С8-С21. За счет малой толщины листа профнастила общий вес облицовки лицевой стороны распашных ворот составляет чуть более 20 кг.

Кроме того, относительно малая высота профиля делает поверхность из профнастила визуально более плоской. Чем выше створки или шире проем распашных ворот, тем более жесткий и тяжелый профнастил приходится использовать для облицовки. С увеличением размеров каркасов створок жесткость конструкции ворот, наоборот, только снижается. Чтобы уменьшить просадку и деформацию каркаса, приходится использовать трубчатый профиль большего размера или усиливать конструкцию дополнительными подкосами и распорками, что приводит к непродуктивному увеличению веса рам и каркасов, соответственно, требует использования петель увеличенных размеров.

Усилить каркас можно двумя способами. В первом случае вместо металлических используются дополнительные распорки из дерева или клееного бруса, дубовых досок. Во втором случае для облицовки используют более толстый профнастил, с металлом в 0.6- 0.7 мм и высотой волны до 40 мм. Увеличение веса распашной конструкции за счет более толстого металла составит всего 10- 15%.

В последнем случае одна из створок занимает три четверти проема ворот и используется для блокировки проезда автомобилей и транспорта. Малая створка, шириной 80- 100 см, используется, как калитка. Чтобы избежать провисания и деформации петель, удерживающих избыточно большую половинку, на нижней балке устанавливают складную опорную «ногу» или подставку.

Совет! Самым надежным способом является вынесение калитки в отдельную конструкцию за пределами створок распашных ворот. Если вместо профнастила используется более толстый и жесткий листовой металл, калитку можно обустроить непосредственно на створке.

Наиболее сложным этапом сборки рамы или каркаса считается точное позиционирование всех частей и соединение их в одну жесткую конструкцию. Первоначально из стального трубчатого каркаса вырезаются четыре стороны будущего прямоугольника будущей створки ворот.

Все части рамы выкладываются на ровной площадке и тщательно выравниваются с использованием столярного уголка и линейки. Каждый отрезок трубчатого профиля для конкретной стороны каркаса необходимо отмерить и отрезать с максимальной точностью.

Отрезки профиля свариваются в раму сварочными точками. Это дает возможность при подгонке исправить взаимное расположение частей рамы, если будут допущены ошибки. Чтобы придать будущей раме дополнительную жесткость, металлический каркас фиксируют с помощью временных диагональных распорок. Кроме того, точность сборки можно проконтролировать по длинам диагоналей каркаса.

После того как собрана предварительная конструкция рамы, ее выставляют на жесткой подставке в проеме между столбами и определяют оптимальное положение навесов на раме и на опорах, после чего точечная сварка на стыках и местах соединений проваривается сварочным аппаратом полноценным швом.

Наиболее распространенной ошибкой при изготовлении распашных конструкций из профнастила считается неправильное выполнение сварочных работ, без учета нагрева и расширения элементов профиля. При излишней поспешности в сварке плоскую раму зачастую выгибает восьмеркой или «пропеллером». В этом случае прибегают к предварительной рихтовке и выравниванию плоскости каркаса, потому что при обшивке створок листами профнастила все изъяны формы и поверхности станут видны как на ладони.

После установки внутренних подкосов и перемычек можно варить петли или навесы. Следующим шагом на ворота монтируются проушины под навешивание замков, запорных устройств и стопоров, фиксирующих положение распашных ворот в открытом или закрытом положении. Исходя из данных на чертеже, определяют главную и ведомую створку распашных ворот. На главную устанавливают стопор, на ведомую при монтаже профнастила крепят планку нащельника, закрывающего щель между створками.

Крепление профнастила к стальному каркасу можно выполнять с помощью кровельных саморезов или вытяжных заклепок. Самодеятельные сборщики для фиксации листа профнастила на раме распашных ворот обычно используют саморезы с силиконовой подкладкой, мотивируя свое решение тем, что в этом случае в точках установки крепежа не будет ржавых подтеков. На самом деле принципиальной разницы нет, мало того, заклепки дают более прочное и устойчивое к вибрациям и коррозии соединение. Для устранения стекания конденсата или следов ржавчины можно использовать заклепки с полиэтиленовыми втулками.

Фирмы, оказывающие услуги по продаже и установке распашных конструкций ворот, предпочитают использовать саморезы, так как скорость их установки как минимум вдвое выше, чем скорость выполнения заклепочного соединения, за счет отсутствия промежуточного этапа сверловки отверстия под заклепку.

Для распашных ворот с большим удлинением створок специалисты рекомендуют дополнительно устанавливать либо автоматический привод открытия- закрытия ворот, либо приборы ограничения скорости движения. Такое устройство поможет предотвратить травмирование людей или повреждение техники воротной створкой при внезапных сильных порывах ветра.
