Калитка из профлиста своими руками: чертежи и расчет

Вы еще не определились как сделать калитку из профлиста для вашей изгороди, и думаете о том, в каком варианте ее смастерить? Да, чтобы трудностей в изготовлении не возникло, и времени немного ушло? Все мы люди занятые, свободного времени не так уж и много, поэтому оптимальным вариантом по сложности и быстроте будет профнастил.

В чем ее преимущества

Для стеновых сооружений

Профлист обладает достоинствами, которых не хватает другому строительному материалу. Конечно, есть и недостатки, но преобладающее количество достойных внимания качеств значительно больше:

  1. Разработчики и изготовители этого материала постарались защитить его от коррозий и влажности несколькими слоями защиты. Защитными покрытиями выступают оцинковка, полимер и специально разработанная краска.
  2. Прочность и жесткость профилированного листа обеспечена не только металлом, но и ребрами жесткости на листах. За счет, изготовленных на производстве ребер различной глубины, жесткость профлиста увеличивается в разы.
  3. Материал имеет достаточно небольшой вес, что облегчает процесс доставки и установки. Спецтехнику не придется нанимать, чтобы соорудить калитку из профлиста своими руками. Производить монтаж конструкции не составляет особых усилий.
  4. Всевозможные оттенки, предлагаемые производителем, позволяют сочетать несколько видов материала. При этом создавать уникальные и эстетически привлекательные конструкции своими руками.
  5. Профилированный лист устойчив к влажности, и не требует дополнительной обработки, что значительно увеличивает срок эксплуатации, и экономит время и средства на покрасочные работы.

Кроме перечисленных достоинств, профлист выпускается всевозможных размеров, поэтому при правильном расчете не придется переплачивать за лишний материал, в котором нет необходимости.

К недостаткам относится только то, что конструкция из профлиста не обладает достаточной шумоизоляцией, и подвержена механическим повреждениям. Но, согласитесь, и бетонную стену можно повредить при желании, а шумовой эффект на улице не принципиален для многих.

Встраиваем в ворота

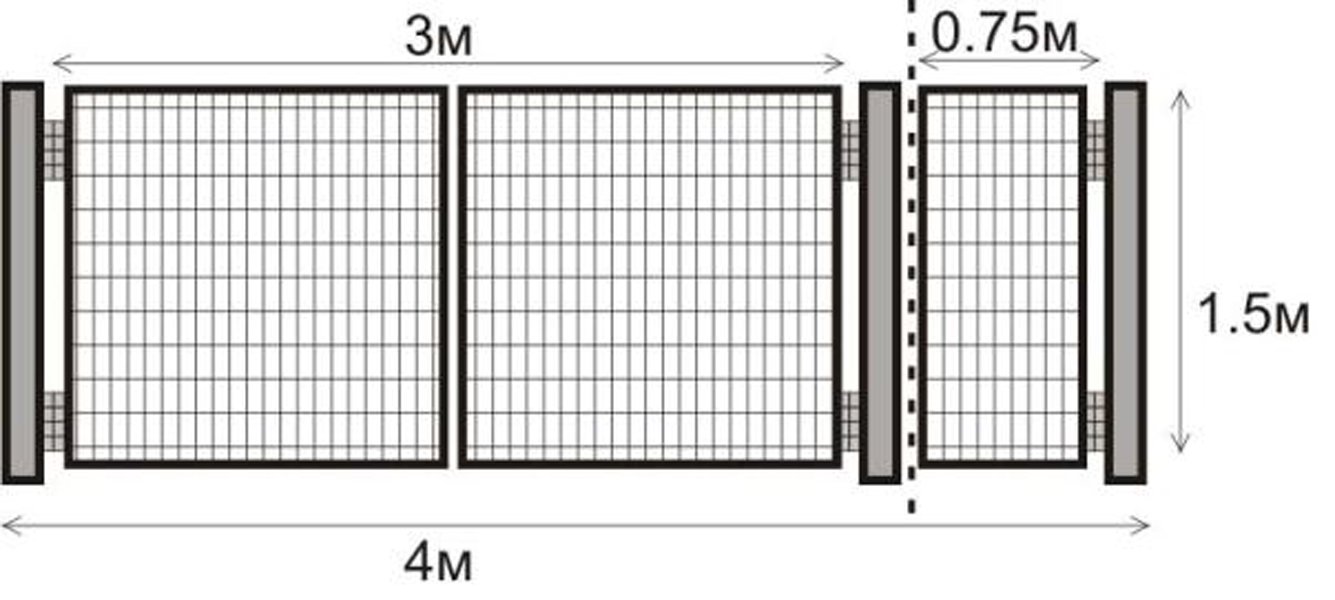

Схема с размерами

Начиная строительные работы, любой хозяин предполагает, какую конструкцию ограждения ему хотелось бы видеть на своем участке в итоге. Исходя из желаемого, производятся расчеты и составляются чертежи.

Если ворота и калитка предполагается единым целым, то соответственно, в чертеже каркаса должны присутствовать оба элемента, где внимательно просчитываются все нюансы. Только после того, как чертеж готов, можно приступать к изготовлению каркаса своими руками.

Важным моментом в составлении чертежа является то, что нужно учитывать свободное движение калитки на открывание. Поэтому следует не забывать о зазорах со всех сторон, которые должны составлять не менее 0,5 см. Все зависит от толщины трубы.

На дачном участке можно применять для каркаса деревянные бруски, но для прочности и долговечности конструкции желательно делать каркас металлический. Для этого прекрасно подходит труба квадратного сечения.

Если калитка необходимо установить в заборе, то для ее каркаса можно брать трубу меньшего сечения, чем для ворот. Основная тяжесть конструкции лежит на заборе, и большее внимание для укрепления каркаса нужно уделять именно ей. Но, не стоит забывать о том, что каркас калитки необходимо снабдить ребрами жесткости, чтобы избежать ее перекоса.

Учитывая, что вес обшивочного материала небольшой, достаточно одной перемычки. В любом случае, готовый каркас после монтажа необходимо проверять на безотказные действия, чтобы избежать переделок уже готовой конструкции.

Размер профлиста на калитку следует подбирать таким образом, чтобы после его крепления не было трений, так как от этого зависит долговечность сооружения.

Отдельное строение

Чертеж каркаса с необходимыми элементами

Еще до нашего с вами существования было принято возводить оградительные сооружения с калиткой, открывающейся внутрь участка. Это решение воплощается и сегодня. И только в том случае, когда возможности такой нет, ввиду отсутствия свободного места внутри двора, калитки монтируют с открыванием наружу.

Такое решение позволяет создавать удобства для хозяев и для их гостей. Во-первых, внутрь открывающаяся калитка не заденет случайно стоящего гостя за ней. А во-вторых, петли калитки будут находиться внутри двора, что затрудняет действия злоумышленников. Хотя сегодня на сторону открывания никто не обращает внимания, и большинство калиток открывается наружу.

Стандарты ширины полотна калитки тоже придуманы не зря. Все размеры рассчитаны на свободный проход посетителей в верхней одежде, а также на возможный перенос крупногабаритной мебели. Шире стандартных размеров калитки рискуют быть сорваны с петель порывами ветра. Поэтому желательно учитывать при монтаже таких сооружений своими руками даже малейшие нюансы.

После того, как каркас калитки будет готов, следует с точностью до миллиметра отмерять местонахождение петель на опорных столбах, так как малейшая погрешность сыграет злую шутку. Петли калитки должны беспрепятственно входить в петли столбов для того, чтобы конструкция легко открывалась.

Для такого вида строений необходимо позаботиться об устойчивости опорных столбов, так как вся тяжесть строения ляжет именно на них.

Завершающий этап

На кирпичных опорных столбах

Любого вида калитка из профлиста, будь она частью ворот или отдельно стоящая, требует точных расчетов на изготовление каркаса своими руками. По окончании сварочных работ следует очистить его от окалин и шершавых поверхностей, обработать его грунтовкой и покрасить.

После высыхания, на которое уйдет несколько дней, в зависимости от качества краски, можно приступать к креплению профлиста своими руками. Этот процесс самый легкий, особенно когда под рукой есть шуруповерт. Профилированный лист крепится к каркасу саморезами.

Не забывайте, что сразу нужно прикрепить профилированный лист на два самореза, противоположных по диагонали. Потом проверяется закрывание и открывание калитки из профлиста, и лишь после того, как вы убедитесь в том, что этим действиям ничего не мешает, можно крепить остальные саморезы. Для того чтобы профилированный лист был неподвижен под действием ветра, следует крепить саморезы из расчета на 1м² не менее 6 штук.

Внимательно осмотрите строение на предмет повреждения. Все погрешности необходимо покрыть краской, так как малейшее повреждение верхнего слоя материала может спровоцировать коррозию.

Ворота из профнастила своими руками чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

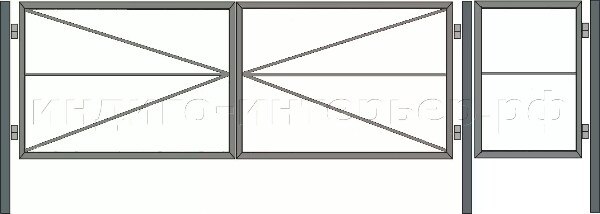

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты.

Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста


Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста


Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Ворота из профильной трубы своими руками

Въездные ворота с металлическим каркасом для частного дома или дачи – практичная конструкция, которую при наличии навыков выполнения слесарных и сварочных работ можно изготовить самостоятельно. Наиболее простым решением является использование стальной профильной трубы с квадратным или прямоугольным поперечным сечением. Эти металлоизделия пользуются популярностью, благодаря сочетанию небольшой массы погонного метра с хорошей прочностью, обеспечиваемой четырьмя ребрами жесткости.

Какие размеры сечений профильных труб подходят для изготовления каркаса ворот?

Для разных элементов металлоконструкции используют изделия разного размера сечения:

  • Опоры. Для устройства опорных столбов приобретают самые массивные изделия с сечением 80х80 или 100х100 мм.
  • Рама. Для крупногабаритных конструкций приобретают прямоугольные трубы с сечением 60х40, 50х50, 40х40 мм, для небольших калиток – 40х20 мм.
  • Ребра жесткости. Для изготовления вертикальных, горизонтальных и диагональных перемычек используют профтрубы небольшого сечения – 40х20 или 20х20 мм.

Для проведения сварочных работ и обеспечения надежности конструкции необходимо приобретать профтрубы с толщиной стенки не менее 1,5-2,0 мм.

Внимание! Для изготовления каркаса стандартных ворот своими руками подходят профильные трубы с продольным сварным швом. Для тяжелых крупногабаритных ворот желательно использовать бесшовные трубные изделия.

Подготовка к изготовлению и монтажу ворот

Перед началом грунтовых работ и изготовления ворот из профильной трубы необходимо выбрать конструкцию, сделать чертеж, определить сортамент труб и рассчитать требуемое количество, приобрести материал, подготовить инструмент.

Выбор конструкции

Существует множество конструктивных вариантов ворот – с одной или двумя створками, с калиткой или без нее, распашные или откатные. Если ворота должны защищать участок от посторонних взглядов, то каркас обшивают металлопрофилем, поликарбонатом или деревянной вагонкой. Декоративные конструкции изготавливают с фигурными изделиями, выполненными из стального прута горячей ковкой или холодной гибкой. Заполнение может изготавливаться из сетки или решетки.

Наиболее популярный вариант ворот с каркасом из профильной трубы – распашная двустворчатая конструкция с калиткой. Опорные столбы могут быть дополнительно соединены верхним прогоном. В этом случае высоту расположения верхней перемычки определяют, в зависимости от высоты транспорта, который будет заезжать через ворота.

Построение чертежа ворот из профильной трубы

При проектировании конструкции учитывают:

  • Возможность свободного проезда легкового автомобиля. Суммарная длина створок должна быть не менее 3 м. Если планируется проезд грузовых машин – не менее 3,5 м. Стандартная высота створок – 1,6-2,0 м.
  • Свободный проход в калитку. Ее стандартная ширина – 75-100 см. Высота калитки не должна отличаться от высоты ворот более чем на 20 см.
  • Наличие свободного места для открытия распашных створок. Если такого места нет, то останавливаются на откатном или подъемном вариантах.

Просто и быстро составить чертеж ворот из профильной трубы можно с помощью типового варианта, на который наносят размеры, скорректированные с учетом места расположения конструкции.

Совет! При расчете расстояния между краями опор учитывают зазор, необходимый для фиксации петель и поворота створок.

Приобретение материалов и подготовка инструмента

Для изготовления ворот можно приобрести профтрубы из «черной» углеродистой стали или оцинкованные. Трубы из «черной» стали стоят дешевле оцинкованных, но требуют обязательной обработки антикоррозионными составами. Обычно их грунтуют и покрывают эмалью. Более надежным вариантом, с точки зрения коррозионной стойкости, являются трубные изделия, внутренняя и наружная поверхность которых покрыта защитным цинковым слоем.

Помимо труб, приобретают навесы для створок ворот и калитки, фиксаторы, ручку, материал для заполнения и при необходимости саморезы по металлу для его крепления, составы для антикоррозионной обработки, электроды.

Для проведения работ по изготовлению и монтажу ворот понадобятся: лопата, сварочный аппарат, углошлифовальная машина («болгарка»).

Пошаговая инструкция по изготовлению распашных ворот с каркасом из профильной трубы

После изготовления чертежа и приобретения материалов приступают к изготовлению ворот.

Земляные работы

Для опор готовят ямы глубиной примерно 1 м. На их дно засыпают щебнево-песчаную подушку. После установки в ямы на подготовленную подушку опоры проверяют отвесом и бетонируют.

Подготовка труб к монтажу

Трубы нарезают в соответствии с чертежом. Изделия из «черной» стали очищают от следов ржавчины и зачищают от заусенцев. Все заготовленные отрезки раскладывают по профилям и размерам.

Сварка каркаса

Для проведения работ по сварке каркаса готовят ровную площадку, освобождают ее от легко воспламеняющихся предметов.

Этапы работ:

  • Раскладываем заготовки в конструкцию с проверкой прямых углов между элементами каркаса после прихватки.
  • Прихватываем перемычки.
  • После проверки диагоналей полностью свариваем каркас из профильной трубы для распашных ворот.
  • Нижние части навесов привариваем к опорным столбам на расстоянии 15-20 см от верхнего и нижнего краев створки.
  • Верхние части навесов привариваем к створкам.
  • Навешиваем каркасы на нижние части петель и проверяем их на открывание.

После изготовления каркаса на него монтируют материал обшивки. Бюджетным и практичным вариантом для ворот из профильной трубы, изготавливаемых своими руками, является профилированный стальной лист с полимерным покрытием. Пример на фото:

Цвет покрытия подбирают, в зависимости от общего оформления здания и участка. Использовать для обшивки обычный гладкий стальной лист толщиной 1,5-2,0 мм не рекомендуется.

Профнастил крепится к каркасу с помощью кровельных саморезов с резиновыми прокладками, обеспечивающими плотное прилегание обшивки к профтрубе и предотвращающими попадание влаги между ними. Закрутка саморезов не требует особых навыков, а при необходимости их можно раскрутить и демонтировать профлист без повреждения его поверхности.

Ворота из профнастила своими руками

У любого ограждения по периметру участка индивидуальной застройки должны быть ворота для въезда автомобиля на территорию и комфортный вход для людей. При этом, для обеспечения защиты от проникновения посторонних, конструкция калиток и ворот должна быть довольно прочной. Профнастил – один из тех материалов, который соответствует данному требованию.

Какой тип ворот выбрать

Из профнастила можно построить разные виды ворот, но основными являются:

  1. Откатные ворота, позволяющие заметно сэкономить пространство в процессе их открывания. Ворота движутся вдоль забора и полностью откатываются вбок. Есть три типа таких ворот: подвесные (традиционные или гаражные), консольные и на колёсах. Консольные – самые популярные, так как они не препятствуют въезду транспорта.
  2. Распашные ворота, встречающиеся чаще остальных. Несмотря на то, что для использования таких ворот требуется много свободного места, они привлекают людей низкой стоимостью и простотой изготовления.
  3. Распашные ворота с калиткой. Иногда не очень удобно при выходе открывать обе створки ворот, по этой причине в них делают небольшую калитку.
  4. Декоративные ворота, украшенные разнообразными коваными элементами. Для изготовления красивых ворот с применением художественных декоративных металлических элементов необязательно быть кузнецом. Такие ворота можно купить в специализированных магазинах, а для их сборки понадобятся только навыки сварщика.

Необходимые инструменты

Как сделать оригинальные въездные ворота из профнастила на даче своими руками? Существуют разные схемы и чертежи с размерами под любой приусадебный участок, нужно только приобрести необходимые материалы и выполнить простую работу.

Для изготовления потребуются такие инструменты, как:

  • карандаш, рулетка, уровень;
  • сварочный аппарат;
  • крестовая отвертка или шуруповерт;
  • болгарка;
  • кисть для покраски и грунтовки;
  • дрель.

Также необходимо заранее подготовить требуемое количество профлиста, металлопрофиля, болтов и саморезов.

Если по периметру участка уже есть ограждение из данного материала, то профнастил для ворот подбирают такого же цвета. Следует также подготовить подходящие петли, способные выдержать общий вес будущей конструкции. Если ворота предполагают встроенную калитку, то засов с петлями нужно подобрать и под нее.

Как построить ворота из профнастила своими руками

  1. Сначала из металлопрофиля при помощи болгарки отрезают куски нужного размера, потом на ровной поверхности собирают раму для створок.
  2. На первом этапе уголки немного прихватываются сваркой, а потом еще раз проверяются по длине, высоте и диагонали.
  3. Внутри рамы для жесткости привариваются перемычки, затем, если нужно, замки, петли и запоры.
  4. После того, как каркас полностью готов, его подвергают антикоррозийной обработке, грунтовке и покраске.
  5. Когда основная часть ворот собрана, прикрепляются остальные конструкции: крыша, декоративные детали, арочные проемы.

Несмотря на то, что профнастил не сильно тяжелый материал, для высоты створок в 2 м нужно сделать заглубление опор как минимум на 0,7 м в грунт. Для каждой опоры следует вырыть яму размерами 20 на 20 см, а после помещения в нее труб она заливается бетоном. Раствор необходимо усилить при помощи арматуры.

В случае воротных опор из бетона, кирпича или природного камня также используется надежное основание глубиной не меньше 1,5 м. особенная внимательность необходима при соблюдении вертикального положения всех столбов. Следует отметить, что при установке ворот необходимо тщательно проверять все размеры и положение ворот, так как от этого зависит легкость их открывания.

Как поставить ворота

  1. Как правило, обшивка профнастилом осуществляется с внешней стороны дачного участка. Кто-то в декоративных целях делает это и со стороны дома.
  2. Листы могут быть высотой 2-2,5 м. длина может быть разной, есть возможность выбрать лист, захватывающий всю ширину створки ворот.
  3. Профлисты крепят к каркасу, используя клепки или саморезы по металлу.
  4. Несущая рама ворот отделывается профилированными листами довольно просто. Сначала листы прикрепляются по контуру, затем прикручиваются к внутренним перемычкам. Соединение двух листов происходит на верхней части волны (гребне).
  5. Если в качестве опор ворот выбраны столбы из тяжелых деревянных брусьев, то установку петель или железной рамы следует осуществлять при помощи болтов или анкеров для дерева длиной 12,5 – 22 см.
  6. Петли приваривают сначала на опорные стойки ворот из профнастила, затем на их каркас, отступая при этом 20-30 см от края. Хватит двух штук на каждую створку, однако с целью перестраховки нередко используют по 3 штуки.
  7. Потом петли необходимо смазать, а створки навесить на опоры.

При четком соблюдении всех норм в результате должны получиться готовые к использованию ворота.

Для монтажа ворот и калитки из профнастила понадобятся относительно небольшие деньги, а вся работа по установке займет не так много времени. Монтаж распашных ворот из профилированного листа следует осуществлять с соблюдением норм безопасности и привлечением одного или двух помощников.

Ворота с калиткой из профнастила своими руками: фото и видео

Особенности материала

При изготовлении применяется технология холодного проката, поэтому все свойства стали сохраняются. Далее листы покрываются слоем цинка, этот металл выполняет защитную функцию от воздействия внешней среды.

В завершении наносится полимерный материал, он может быть разной окраски, поэтому можно создать ограждение любого цвета. В итоге получается очень прочный и долговечный материал, он сможет служить в качестве забора десятилетия.

Важно помнить, что в последнее время на рынке металлопроката появилось много подделок. Такой материал имеет плохое покрытие, поэтому через пару лет после монтажа ворот, он начнет разрушаться от коррозии.

Приобретайте материалы только у проверенных производителей, если вы нашли профнастил дешевле, то стоит насторожиться.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

  • Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
  • Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
  • Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила

Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

  • Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
  • Профнастил. Лист заказывается по высоте будущей калитки.
  • Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
  • Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
  • Навесные воротные петли. Два комплекта
  • Врезной замок.

Инструментарий

  • Сварочный аппарат;
  • Циркулярная пила «болгарка»;
  • Дрель/шуруповёрт;
  • Строительный уровень;
  • Рулетка.
  • Строительный уголок

Крепим профнастил

Саморезы для профнастилаСаморезы для профнастила

Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.

Крепим профнастил на ворота. Под петли делаем вырезыКрепим профнастил на ворота. Под петли делаем вырезы

Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.

При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.

Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.

Лицевая сторонаВид со двора

Распашные ворота

В конструировании распашных ворот есть два тонких момента: петли и связи жесткости ее каркаса.

Петли

Въездные ворота – не гаражные. Первые почти не парусят, а вот вторые – отличный парус. Поэтому, покупая гаражные петли для ворот, лучше взять подороже, на опорных пошипниках, см. рис. Установку петель производят до монтажа в раме связей жесткости и ее обшивки: так орудовать, подгоняя петли, куда легче. Но все равно, для этой работы нужен помощник.

Петли для распашных ворот

К раме створок петли приваривают еще на стапеле. Точной установки по разметке тут мало. Нужно еще, прижав петли струбцинами, проверить их соосность глазом, как бы прицеливаясь поверх ствола. Затем прихватить парой «тычков» электродом, еще раз прицелиться визуально, и уж тогда, если все ОК, варить прочно.

Чтобы обеспечить угол открывания не менее 90 градусов, внешний диаметр петли должен быть больше толщины рамы плюс высота волны настила, т.е. 75-81 мм. Это огромные грубые петли, и щель между рамой и столбом они дадут такой же ширины. Поэтому петли к раме приваривают, сдвинув к ее краю в сторону открывания створки. Лучше всего, чтобы петля лежала на самом краешке, выступая почти на полдиаметра, тогда угол открывания будет 120 градусов и более.

К столбам из пучка профтруб петли приварить проще всего: в шов между трубами они укладываются как родные. Если же столб кирпичный в закладными-«пятаками», то, чтобы добиться полной соосности, лучше пользоваться не отвесом, а куском трубы с внутренним диаметром таким, чтобы в нее входил штырь петли. Длина трубы – расстояние между петлями минус высота подшипника.

Трубу вначале туго приматывают к столбу веревкой, ровняют по вертикали и по высоте от грунта. Затем в нижний конец трубы вводят штырь нижней петли, ровняют ее по трубе и прихватывают 2-3 «тычками». Верхнюю петлю ставят донышком на срез трубы и также прихватывают. Далее навешивают раму, проверяют ход, дорожный просвет, самооткрывание/закрывание. Если все в порядке, раму снимают, петли приваривают наглухо и продолжают работу.

Каркас

Конструкция каркаса рамы створки должна быть рассчитана на сильную ветровую нагрузку в верхней части. Для сдвижных ворот, между прочим, тоже. И в то же время его жесткость на кручение необходимо обеспечить при минимальном расходе материала и труда. Разберем примеры каркасов удачных и не очень по рис. Не забудем только, что диагональное ребро работает по принципу жесткости треугольника: изменить его форму, не сломав, невозможно, но загнуть его уголок можно даже очень.

Справа вверху – рама исключительно рациональная. Два острых угла треугольников сходятся как раз там, где ветровая нагрузка максимальна. В средней полосе, где сильные ветра редки, такую раму можно сделать из одинарной трубы 60х40х2. Для дачи, где эстетика не суть как важна и на расхождение створок вверху на несколько см через 3-5 лет никто не обратит внимания, милое дело: дешево и сердито.

Для жилого дома более подойдет каркас, показанный слева вверху. Дополнительную устойчивость на поперечный изгиб дают перекрещивающиеся подкосы и промежуточная продольная балка. Безо всяких сложных теорий: просто треугольников стало больше, а сами они – меньше.

Справа внизу – каркас не весьма удачный. Такая система подкосов хорошо работает в бипланном крыле или стреле подъемного крана, но, в отличие от них, здесь конструкция плоская и основная нагрузка приходится поперек нее. А слева внизу – каркас и вовсе неудачный: крепче всего он там, где меньше всего нагружен, материала же нужно много.

О калитке

Если калитка отдельная, то для нее нужен только третий воротной столб. Рама такой калитки – простой прямоугольник из трубы 40х20х2. При обычной ширине калитки в 800-1100 мм никаких дополнительных подкреплений для рамы из профтрубы не нужно.

Распашные ворота с врезной калиткой

Но если калитка врезная, картина меняется. Вспомним, ворота все время настежь никто не держит, под давлением ветра их створки, связанные запорами, работают как одно целое. А теперь створки от ветра будут нагружены несимметрично, поэтому ту, в которой калитка, нужно дополнительно подкрепить, она сильнее нагружена. Так что каркас калитки придется сделать посложнее, он должен принять на себя большую нагрузку, чтобы нагрузка на створки выровнялась. Чертеж таких ворот показан на рис. Общую ширину можно увеличить до 4 м, оставив калитку такой, как есть.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.
  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Во всех случаях размеры 40х60х2 мм будут достаточными. Общая длина этого вида проката определяется в результате расчета: примерно получится восемь кусков по два метра плюс заготовки на перемычки.

Подборка фото ворот из профнастила демонстрирует разнообразие цветов и размеров ребер материала. В частности, для заборов, и, соответственно, ворот подойдет лист с маркировкой «С» или «А». Высота ребра обозначается цифрами и лежит в диапазоне от 8 до 35 мм.

Если в местности, где устанавливаются ворота, сильные ветры, следует приобрести профнастил с маркировкой «С20».

Что касается окраски или оцинковки, то желательно, чтобы профнастил на воротах был таким же, как и на заборе. Излишняя пестрость не прибавит эстетичности.

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

  • Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
  • Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
  • Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила

Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

  • Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
  • Профнастил. Лист заказывается по высоте будущей калитки.
  • Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
  • Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
  • Навесные воротные петли. Два комплекта
  • Врезной замок.

Инструментарий

  • Сварочный аппарат;
  • Циркулярная пила «болгарка»;
  • Дрель/шуруповёрт;
  • Строительный уровень;
  • Рулетка.
  • Строительный уголок

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

Используйте профнастил для создания калитки на своем участке

Механические характеристики

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

  1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
  2. С — стеновые листы. Предназначены для заборов и лёгких построек.
  3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
  4. ПК — кровельные листы. Подходят для обшивки крыш.
  5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей

Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии

Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

  1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
  2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
  3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
  4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
  5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Что такое профнастил

Не зря такие конструкции становятся все более популярными. Профнастил обладает рядом преимуществ:

  • листы профнастила покрыты антикоррозийным слоем, хорошо выдерживают различные погодные условия;
  • при правильной установке такие ворота прослужат около 50 лет;
  • простота монтажных работ, их очень легко крепить к готовым створкам;
  • презентабельный внешний вид. Профнастил выпускается огромным ассортиментом цветов и форм, всегда можно подобрать оригинальный вариант под ваш дизайн;
  • относительно невысокая стоимость.

Профнастил довольно легко монтировать

Но нельзя сказать, что такой материл для ворот идеален, у него есть и недостатки:

  • из-за небольшой толщины листы профнастила можно легко прорубить топором;
  • если поцарапать антикоррозийный слой, изделие быстро покроется ржавчиной;
  • при сильном механическом воздействии легко деформируются.

Марки профнастила

Перед тем как начать проектировку ворот и калитки для дома, необходимо определиться с выбором профнастила. Выделяют следующие марки:

  1. «С» — имеет невысокий профиль, высотой от 7-21 (кроме С44). Предназначается для обустройства калиток, заборов.
  2. «НС» — более прочный чем марка «С», за счет большой высоты ребра. Используется для создания стеновых ограждений.
  3. «Н» — самый прочный вид профнастила. Из него делают навесы, козырьки, перекрытия.

Монтаж ворот из профнастила

Для начала мы расскажем тебе про простые распашные ворота. Эта конструкция самая понятная, в ней нет сложных узлов и практически невозможно ошибиться. Идеальный выбор для новичков!

Каркас для ворот из профнастила

Для каркаса возьми трубы и профили сечением 4х4, 6х2, 6х4 или 6х6 см и пару труб 2х2 см для внутренних перемычек. Обязательно прогрунтуй все профили противокоррозионной грунтовкой. В углубление примерно на треть высоты опоры засыпь щебневую подушку и вставь опору строго вертикально. Забетонируй ее и накрой сверху защитной накладкой от влаги.

Нарежь трубы под углом, чтобы стыки аккуратно и легко заваривались, а потом на них не скапливалась вода. Зачисть все элементы от ржавчины и грязи, постоянно контролируй уровень, а потом еще отдельно зачисть сварные швы. В конце каркас можно покрасить специальной противокоррозионной краской для металла.

Укрепление каркаса

Для укрепления конструкции навариваются металлические уголки для жесткости. Для узких створок и калиток до полутора метров подойдут готовые сплошные «косынки», а для более широких нужна диагональная перемычка из трубы меньшего диаметра. Для предотвращения парусности от ветра устанавливаются перемычки и ребра жесткости.

Монтаж петель

Для легких створок хватит двух петель, но для усиленных рекомендуем устанавливать по три. Они сначала привариваются к опорным стойкам, а уже потом – к каркасу. Обязательно учитывай, как должна открываться створка, чтобы понять, как именно приварить петли: встык к опоре или накладкой.

Обшивка профнастилом

Волнистая структура профлиста удобна для монтажа: к каркасу прикручивай листы через нижние волны, а между собой соединяй по верхним. Используй только основную опору и не прикручивай ничего к усилительным перемычкам. Лучше возьми специальные заклепки – они аккуратнее и не так заметны, но саморезы тоже подойдут.

Установка замка

Для навесного замка еще во время обшивки привари к каркасу петли. Врезной врезается непосредственно в трубу, поэтому он самый незаметный. Накладной монтируется на раму или дополнительно наваренный металлический лист.

Чтобы надежнее зафиксировать полотно и снять нагрузку с одного замка, нужны нижние фиксаторы, которые уходят в землю. Изнутри устанавливаются защелки или засовы.

Автоматика для ворот

Для дистанционного управления нужен электропривод, вместе с которым можно установить сигнализацию и камеру. Удобнее всего с откатными и подъемно-поворотными, ведь если ворота раздвижные, придется устанавливать два привода и синхронизировать работу створок. Самые непрактичные и не особо применимые в быту – распашные автоматизированные ворота.

Ворота из профильной трубы: размер, диаметр, расчет


Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

  1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
  2. Труба 50х50 мм – для изготовления каркаса ворот;
  3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
  4. Профлисты – для обшивки секций ворот;
  5. Саморезы для прикрепления элементов;
  6. Замки, петли и дополнительные детали для этого;
  7. Краска, грунтовка для металлических деталей;
  8. Ролики в случае запланированных откатных ворот.
Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.


Ворота из профлиста чертеж

Установка ворот из профнастила своими руками


Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста


Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.

Ворота из профнастила своими руками пошагово. Фото

Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.

Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.

Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста


Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Ворота из профнастила прекрасно впишутся в любой архитектурный стиль, гармонично сочетаясь с любыми современными отделочными материалами. Кроме того, их отличает прочность, надежность, большой срок службы и сравнительная дешевизна. Однако при всей простоте, чертеж ворот из профлиста очень облегчит вам их изготовление, особенно если вы хотите справиться своими силами, без привлечения специалистов.

Конструкция ворот из профнастила может быть распашной и откатной. Соответственно и подходы к их изготовлению — различные. Наиболее простой вариант для выполнения — это распашные ворота. О них и пойдет речь в этой статье.

Оглавление статьи (нажмите, чтобы открыть)

Особенности распашных ворот из профнастила

Конструкция распашных ворот очень проста, поэтому считается, что для их изготовления и установки не обязательно обращается к специалистам. Чаще всего ворота для въезда на частную территорию делаются глухими. А это означает, что на полотно ворот действуют весьма значительные ветровые нагрузки.

Каждый из нас на своем опыте сталкивался с тем, что удержать створку ворот при сильном порыве ветра нелегко даже физически сильному человеку. А чем шире полотно ворот, тем больше ветровая нагрузка на петли, которыми распашные ворота крепятся к опорным столбам.

На верхнюю часть полотен распашных ворот действуют также и изгибающие нагрузки. Это вызвано тем, что створки их фиксируются обычно только в нижней части с помощью вертикальных запоров. Нельзя сбрасывать со счетов и действующую на петли нагрузку от собственного веса ворот.

Если ворота изготавливаются самостоятельно, то металлические конструкции подбираются «с запасом». Такой подход увеличивает стоимость ворот и требует монтажа более массивных фундаментов. Однако, как правило, разница в стоимость несущественная, особенно, если речь идет о простых дачных воротах. Но если вы не хотите переплачивать, и вам нужны надежные ворота — то для их изготовления лучше использовать проект ворот из профнастила.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

  1. Сборочные чертежи ворот из профнастила.
  2. Чертеж изготовления отдельных деталей.
  3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника ( с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40 ). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например , 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

Ворота из профлиста своими руками: чертежи, расчет, проект

Ворота на даче выполняются определенные функции. Их изготавливают из различных прочных и надежных материалов. Несмотря на то, что сегодня их на рынке очень много, ворота из профлиста пользуются большой популярностью. Своими руками (фото дизайнов можно увидеть в статье) сделать их вполне возможно.

Виды ворот из профлиста

На данный момент легко сделать ворота из профилиста своими руками.Изначально нужно выбрать их внешний вид. Итак, ограждение этого типа может быть:

У многих возникает вопрос, как соорудить ворота из профилиста своими руками полузакрытого типа. Все очень просто. Профильный лист частично используется в секциях ограждений. Он может располагаться:

  • в центре;
  • вверх;
  • под каждый воротник.

Также возможно изготовление ворот из профлиста вручную без сварки и с ее использованием. В первом варианте материал собирается с помощью специальных заклепок.

Виды ворот из профлиста по типу конструкции

Чтобы самостоятельно изготовить ворота из профлиста, необходимо предварительно определиться с типом их конструкции. Она может быть:

  • на основе каркаса;
  • без него.

Примечание. Второй тип ворот подходит в том случае, если одна из половинок глухая и не будет работать.

Каркас обычно металлический. Используйте для этого трубы разного размера и диаметра.Параметры этого каркаса зависят от размера воротника. Часто можно встретить деревянный каркас.

Совет. Практичнее металлический каркас ворот из профлиста.

Чем это вызвано? Во-первых, материалы наделены схожими характеристиками. Во-вторых, на металлическом каркасе будет намного проще монтировать профильные листы.

Дерево в процессе воздействия климатических и погодных условий может давать деформации своей конструкции.Из-за этого профильные листы, закрепленные на этой основе, со временем могут расшататься. Значит, такие ворота нужно будет отремонтировать.

Преимущества профлиста в конструкции ворот

Популярность ворот из такого материала обусловлена ​​прекрасными техническими свойствами самого материала. Он имеет:

  • силы;
  • надежность;
  • влагостойкость;
  • огнестойкость;
  • долговечность;
  • практичность.

Первое свойство зависит от толщины профилированного листа. В основном при изготовлении дверей используют материал следующей толщины:

В некоторых случаях она может быть больше.

Надежность обеспечивается устойчивостью к различным механическим и физическим воздействиям. Металл не способен впитывать влагу из-за плотной структуры. Не горит и не плавится (из-за температурного режима).

Срок службы материала достигает 20-30 лет.При правильном уходе он может значительно увеличиться. Его поверхность надежно защищена специальными средствами:

  • грунтовкой;
  • краска.

Первое средство применяется к материалу во время его производства. В дальнейшем предотвращает коррозию и загнивание конструкции от влаги. Краска может быть:

Второй вариант более практичен, так как он редко дает сколы и царапины. Поверхность материала в этом случае шероховатая.

Причем профлист может иметь самые разные оттенки.Поверхность матовая и глянцевая. А это сказывается на внешнем виде ворот.

Конструкция ворот из профлиста

Перед тем, как сделать ворота из профлиста своими руками, необходимо точно знать, из чего они сделаны. Итак, основными составляющими данной конструкции являются: несущие стойки

  • ;
  • опорные столбы;
  • хомуты;
  • ворота;
  • аксессуары.

Каждый из этих компонентов имеет свои специфические функциональные характеристики.

Функции несущих стоек в воротах

Эти конструкции предустановлены. Они служат опорой для удержания в одной плоскости портала, которые обладают определенной массой. Их размеры зависят от материала, из которого изготовлен каркас ворот.

Примечание. Для такого элемента выбирают круглые или квадратные трубы с толстой стенкой большого диаметра.

Опорные столбы

Такие типы столбов являются составной частью самих кротинов.Особенно, если последние большие. Их устанавливают в центре конструкции и фиксируют с помощью сварочного оборудования. По сути, они являются элементом каркаса воротника.

Примечание. Столбы могут быть в виде профильных труб или простых металлических стержней разных размеров и диаметров.

Воротины

Это важнейший элемент всего дизайна. Их количество может быть разным. Как правило, для того, чтобы ворота были оснащены функциональными возможностями, достаточно двух ворот.

Примечание. Воротины могут быть сплошными или с элементами ковки и металлического рисунка.

Ворота

Такой элемент может быть отдельно стоящим или монтироваться внутри. Если в конструкции используется первый вариант, для калитки предварительно устанавливаются дополнительные опорные стойки. Если используется второй вариант, калитка монтируется внутри одного из воротников и открывается отдельно от основной конструкции.

Фитинги

К ним относятся:

  • петли;
  • заклепки;
  • замки;
  • ручки;
  • черт возьми и так далее.

Важно. Они должны быть отличного качества, ведь от них зависит функциональность ворот.

Петли монтируются на столбы и ворота, хомуты. При необходимости заклепками закрепляют профильные листы. Замки, ручки и прочее устанавливаются как на калитку отдельно, так и на калитку.

Функциональность ворот из профлиста

В построении ворот из профилиста своими руками нет ничего сложного. Конструкции таких конструкций довольно разнообразны.Они зависят от того, каким функционалом они наделены. Итак, ворота могут быть:

Первый вариант отличается тем, что ворота открываются снаружи двора или внутри. Вы можете сделать это самостоятельно или автоматически. Для этого есть специальные устройства, которые подключаются к блоку питания.

Второй - это ворота современного типа из профлиста. Они функционируют только с помощью автоматической системы. Они могут быть любого типа и размера. Их устанавливают не только на столбы, но и на специальные стойки с помощью специальных роликов.В качестве реек используется швеллер необходимого размера.

Важно. Чтобы качественно изготовить ворота из профлиста своими руками, для этого заранее составляются конструкторские чертежи. Это даст возможность правильно рассчитать необходимое количество материалов и определиться с внешним видом будущего забора.

Оптимальные параметры ворот

Ворота в ограждающей конструкции позволяют не только защитить сельскую местность от вторжения «непрошеных гостей», но и обеспечить свободный вход и выход со двора.

Оптимальные размеры их ширины:

В первом и втором вариантах рациональнее разместить ворота рядом с конструкцией.

Примечание. Чтобы правильно изготовить ворота из профлиста своими руками, их размер необходимо установить заранее. Основой для их определения послужит готовый пролет между секциями забора, а место для конструкции вы сможете выбрать самостоятельно.

Этапы строительства ворот из профлиста

Существует определенный порядок работ, которые необходимо выполнить перед тем, как самостоятельно изготовить ворота из профлиста.В работах составляется фотоотчет, чтобы увидеть, какие усилия и сколько времени было потрачено. Также будет приятно увидеть, как облагородили внешний вид сайта.

Итак, необходимо:

  • составить проект;
  • рассчитать количество материалов;
  • для изготовления половинок ворот и калитки;
  • для установки опорных столбов;
  • крепление ворот.

Все это нужно делать правильно, чтобы потом вам не пришлось заниматься проблемами установки.

Составление и просчет материалов

Первое, с чего нужно начать, это сделать ворота из профилиста самостоятельно - чертежи и расчет необходимого количества материалов и средств. В расчете приняты:

  • размеры: ключица;
  • расстояние между опорами;
  • наличие калитки;
  • высота конструкции.

Примечание. Если ширину ворот выставляют самостоятельно, есть несколько рекомендаций по определению высоты.

Оптимальная высота ворот 1,5-1,7 м. Хотя часто выбирают и 2 м. При этом стоит учесть, что нагрузка на столбы значительно увеличена. Следовательно, нам необходимо провести их качественный монтаж и отладку. В некоторых случаях наверху конструкции делают повязки.

Изготовление ворот и калиток

Для таких работ вам потребуются: профильные трубы

  • ;
  • прутки металлические;
  • Уголки и швеллеры;
  • профильные листы.

Затем выберите рисунок. Например, профильные листы можно закрепить на прямолинейном металлическом каркасе, имеющем квадратную и прямоугольную форму, или прикрепить его к профилям из металлических стержней. И это реализовано не полностью на всех воротах. Довольно часто сверху и снизу конструкции крепят различные кованые или литые элементы.

Конструкции сразу загрунтовываются и окрашиваются.

Установка опор и крепление

Предварительно на месте строительства будущих котлованов глубиной 1м.С песчаной почвой этот параметр может быть больше. По бокам ворот устанавливаются сваи. Их нужно забетонировать. Для этого готовится бетонный раствор из: песка

  • ;
  • цемент;
  • вода;
  • Отвердители специальные.

Ямы сложены песчано-гравийной мелкой фракцией. Толщина слоев не должна превышать 20 см. Посты устанавливаются в соответствии с уровнем. Они должны быть в плоской плоскости. Затем их заливают бетонным раствором.

Примечание. Следует отметить, что крепить ворота прямо к ним нельзя. Их нужно урегулировать. Это займет несколько дней.

Затем на них монтируют калитку, на которой также выставляют уровень и приваривают петли. Открывать первый день строительства нельзя. Сварные швы должны укрепиться. Затем на поврежденном полотне выполняют дополнительную роспись, и ворота можно использовать.

Как построить ворота из профнастила своими руками: пошаговая инструкция с расчетами и чертежами, как сделать качели, раздвижные и другие с фото, видео

Ворота из профнастила своими руками: делаем качественно и красиво

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу.Выбор обусловлен качествами этого материала. Он прочный, прочный, легкий, декоративный, недорогой и простой в установке. Чтобы сделать ворота из профнастила своими руками, достаточно минимального количества инструментов и аксессуаров и нескольких свободных дней.

Содержимое

  • 1 Характеристики профнастила - достоинства и недостатки
  • 2 Выбор профнастила
    • 2.1 Фотогалерея: варианты ворот из профнастила
  • 3 Изготовление ворот из профнастила.
    • 3.1 Чертежи и расчет двери размером
    • 3.2 Подготовка инструмента к изготовлению ворот
    • 3.3 Сборка рамы
      • 3.3.1 Видео: сборка дверной коробки из профнастила
      • 3.3.2 Видео: сборка дверной коробки из профнастила со встроенной калиткой
    • 3.4 Обшивка рамы
    • 3.5 Установка петель
    • 3.6 Вставные замки
  • 4 Пошаговая инструкция по установке двери из профлиста
  • 5 Видео: изготовление распашных ворот из профнастила

Характеристики профнастила - достоинства и недостатки

Профилированный лист изготавливается на заводе по технологии холоднокатаного стального листа.Лист оцинкован с двух сторон, что защищает его от внешних факторов и коррозии. В декоративных целях и дополнительной защиты профнастил также покрывается тонким слоем полимера различных цветов.

Ворота из профнастила можно декорировать коваными элементами

Профлист имеет ряд преимуществ:

  • прочность. Качество материала обеспечивает срок службы до 50 лет;
  • внешний вид.Изделия из профнастила выглядят основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкому выбору фактур и расцветок можно экспериментировать с дизайном изделий;
  • небольшой вес и, соответственно, небольшая нагрузка на опоры. Эта функция облегчает доставку и установку материалов. Кроме того, облегченная облицовка не требует массивных опорных столбов, что снижает затраты;
  • простота ухода и эксплуатации. Двери из профлиста не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
  • доступная цена.Учитывая вышеперечисленные характеристики, стоимость материала по сравнению с другими подкупает.

Недостатки:

  • необходимость свободного места для открывания;
  • вероятность удара автомобиля створкой;
  • повышенная ветровая нагрузка в регионах со сложными погодными условиями.

Кроме профлиста, вам понадобится профилированная труба прямоугольного сечения для создания ворот. Конструкция представляет собой прямоугольный каркас из профиля, к которому крепится створка из профлиста.Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковой автомобиль, то достаточно общей ширины 3–4 м. Для грузовика дверной проем должен быть не менее 5 м.

Выбор профнастила

Профилированные листы различаются между собой толщиной, степенью прочности и высотой ребер.

  • "C" - легкий и прочный оцинкованный стеновой лист с небольшой толщиной и высотой ребра. Самый распространенный выбор;
  • «НС» - более плотный профилированный лист с большей высотой ребра, но и более тяжелый;
  • «Н» - массивный несущий профилированный лист , применяемый для кровли огромной площади.Он не подходит для ворот из-за большого веса и дороговизны.

В зависимости от вида и размеров профнастил применяется для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист С8 или С10. Цифра указывает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста сорта С будут весить от 25 до 40 кг, поэтому их можно легко подвесить, без использования специального подъемного оборудования.В связи с тем, что одного профилированного листа на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Ворота из цветного профилированного листа красиво смотрятся за счет сочетания цветов.
Сочетание профлиста с ковкой добавляет воротам оригинальности.
Профлист для дерева не отличить от натуральных материалов
Богато будут смотреться ворота, украшенные золотым декором.
Двери из профилированного листа светлого цвета могут оказаться непрактичными, так как они легко пачкаются.
Ворота с цветочным декором украсят любую постройку.
Чем больше ковки на воротах, тем роскошнее они выглядят
Профнастил можно использовать как первый слой под ковку, это повысит прочность ворот.
Деревянный декор ворот из профлиста создает оригинальный вид.
Ажурная ковка придает воздушности воротам из обычного профлиста.
Решетка на воротах из профлиста позволяет видеть тех, кто заходит в дом.
Сочетание красного профнастила и черных кованых элементов делает ворота уникальными.

Изготовление ворот из профнастила

Порядок изготовления ворот из профнастила определяется логикой строительства.

Чертежи и расчет размеров ворот

Наиболее распространены два типа ворот из профилированного листа - распашные и откатные. Но если в домашних условиях сделать откатные ворота сложно, то собрать распашную конструкцию, состоящую из двух одинаковых частей, вполне возможно. Створки распашных ворот можно открывать наружу или внутрь. Калитку можно либо встроить в одну из створок, либо установить отдельно сбоку от ворот. Это зависит от наличия свободного места.Перед сборкой и установкой ворот необходимо составить чертеж, на котором будут указаны точные размеры изделия.

Чертеж рамы распашной калитки с размерами поможет сделать самому

Схема должна включать:

  • ширина проема;
  • количество стоек и их секции;
  • глубина копания в опорах;
  • чертеж рамы, показывающий всю длину;
  • положение калитки и ее размеры;
  • место для петель;
  • место под замок;
  • место для болта;
  • арматурные элементы и их длина.

Ворота из профнастила можно сделать без калитки, но тогда ими будет неудобно пользоваться.

Если ворота маленькие и легкие, можно обойтись без калитки

Чаще всего ворота изготавливают из профнастила с отдельной или встроенной калиткой.

Громоздкие и тяжелые ворота предполагают обязательное сооружение калитки

Для изготовления распашных ворот из двух створок с калиткой из профлиста размером 3х2 м потребуются следующие материалы:

  • труба профильная металлическая 20 × 20 × 3 мм квадратного сечения для формирования внутреннего каркаса створки ворот и основания калитки;
  • квадратная труба для опор - 60 × 60 × 3 мм; для рамы створки - 60 × 40 × 3 мм;
  • труба квадратного сечения 40 × 40 × 2 мм для ребер жесткости каркаса;
  • стеновой профнастил с волной 15–21 мм.Можно брать либо просто оцинковку С8, либо лист с полимерным цветным покрытием - зависит от бюджета; листы лучше разрезать в мастерской, так как при ручной резке по краям может возникнуть коррозия;
  • углов и отливов;
  • Петли
  • - по две на каждую створку и по две на калитку;
  • саморезы для металлочерепицы, оцинкованные или под цвет профнастила;
  • саморезы для крепления листов или саморезы с шестигранной головкой;
  • Заклепки
  • ;
  • Электроды
  • для сварки диаметром 2-3 мм;
  • Грунтовка
  • для металлических изделий;
  • декор (при необходимости).

Подготовка инструмента для изготовления ворот

Для постройки ворот из профнастила вам потребуется:

  • сверло;
  • Инвертор сварочный
  • ;
  • болгарский;
  • Отвертка
  • ;
  • Лазер
  • или любой другой;
  • Отвес
  • ;
  • ножницы по металлу;
  • Пистолет-распылитель
  • или кисти.

Сборка рамы

Поскольку рама принимает на себя всю ветровую нагрузку, а жесткость профнастила на кручение невысока, важно сделать раму максимально надежной.Каркас ворот собирается на плоской поверхности размером не менее одной створки ворот. Чтобы получить прямые углы, используйте специальные точные квадраты.

  1. Сначала заготовки изготавливаются из металла под углом 45 °.
  2. Каждая заготовка очищается от ржавчины и грязи щеткой - сверлом.

    Очистка заготовок от ржавчины и грязи с помощью специальной дрели

  3. Тщательно отмеренный каркас из профильной трубы сначала приклеивается, а затем сваривается в виде прямоугольника, а уголки укрепляются стальными уголками для дополнительной жесткости.

    Рама из профильной трубы усилена стальными уголками

  4. Длинная сторона створки разделяется на три части и в этих местах привариваются перемычки, которые также укрепляются уголками, а затем петли ворот привариваются к перемычкам. Рама не полностью сварена, чтобы отрегулировать ее по уровню в случае перекоса . Болт приваривается на этапе сборки каркаса. Сварка проводится прихватками с шагом от 20 до 40 см. Непрерывный шов не допускается, так как это может привести к деформации металла при нагреве.Верхние углы срезаны наискосок срезом во избежание коррозии, а нижние углы - под прямым углом, стык, для вентиляции.

    Петли для ворот из профнастила не должны быть слишком большими, так как ворота не тяжелые

  5. Сварные швы зачищены.

    Сварные швы очищены от шлака, что способствует налипанию краски

  6. Рама обезжиривается бензином или растворителем.

    Перед покраской раму необходимо обезжирить.

  7. Рама окрашена в желаемый цвет.

Дорожный просвет должен быть не менее 5 см для асфальта и 15-30 см для немощеного. Если зазор оказался слишком большим, то на него можно установить съемную планку, которую зимой снимают.

Видео: сборка каркаса ворот из профнастила

Если в створке планируется калитка, то рама собирается иначе:

  1. В желаемой створке создается рама калитки размером 180 × 80 см.

    Ширина калитки в створке ворот не более двух третей ширины створки

  2. Петли перемещаются к краям ворот.

    Если гофрированная калитка расположена в створке ворот, требуются прочные петли, способные выдержать удвоенный вес

  3. Принцип сборки такой же, только профили меньше.
  4. Створка, в которую будут врезаться ворота, дополнительно усилена.

    Полотно ворот со встроенной калиткой усилено дополнительной профильной трубой

Видео: сборка дверной коробки из профнастила со встроенной калиткой

Облицовка рамы

Облицовка каркаса выполняется сразу после сборки каркаса.Профлист можно закрепить несколькими способами - прикрутить винтами с шестигранной головкой или саморезами. Стыки дополнительно фиксируются заклепками или саморезами. Саморезы предпочтительнее, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с двух сторон каркаса. Профлист необходимо также закрепить на перемычках .
Украсить облицовку коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Так как ворота из профлиста довольно ходовые, лучше выбирать дорогие петли, желательно на подшипниках. Во-первых, петли приварены к раме, а затем к опорной стойке, но наоборот. Для тяжелых ворот используют не менее 3 петель. Положение петли влияет на положение створки в открытом состоянии. Если необходимо, чтобы створки открывались в обе стороны, петлю приваривают к опоре встык. Если в одном, то на каркас надевают петлю.

Замки вставные

Замки врезаются после навешивания створок. Они различаются по правилам установки и типам:

  • навесной. Для них нужно предусмотреть специальные петли еще на этапе сварки каркаса;

    Замок на калитку из профнастила удобен на участках с пучинным грунтом

  • накладные. Для навесного замка приваривается или прикручивается специальный лист металла или дополнительный элемент каркаса. Для установки замков сварка не применяется, так как иногда их нужно отремонтировать или заменить;

    С внутренней стороны установлен дополнительный элемент рамы для крепления накладного замка на калитку

  • врезной.Они врезаются в плоскость трубы в специальном металлическом кармане.

    Замок врезной запирается на ключ или со специальной начинкой, встроенной в ручку

Обязательно приварите трубу для фиксатора ворот из арматуры от ветра и перераспределите нагрузку от замка. Также можно установить защелку или замок.

Пошаговая инструкция по установке ворот профнастила

  1. Первый шаг - разметить место для ворот.
  2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед окапыванием опоры обрабатывают антикоррозийным грунтом.

    Ямы для столбов можно вырыть вручную или буровой установкой

  3. Столбы устанавливаются по уровню и закрепляются щебнем (битым кирпичом или камнем).
  4. Бетон заливается в ямы в соотношении 5: 3: 1 (песок, щебень, цемент) на 25% воды. Раствор необходимо хорошо утрамбовать, чтобы он заполнил все полости.

    Раствор для усиления столбов необходимо хорошо утрамбовать

  5. Подождите, пока бетон застынет (около 7 дней).Верхняя часть опоры защищена от дождя.

    Для укрытия неотвержденного бетона от дождя удобен рубероид - распространенный недорогой материал

  6. Крепление готовых створок к стойкам. Для этого сооружаются специальные опоры из кирпича, брусков или деревянных блоков. Сама створка выставляется строго по плоскости. На подставке размечается место для нижней части петли, которую сразу приваривают.

    Чтобы ворота оставались ровными, перед установкой необходимо установить створку и подложить под нее камень или кирпич

  7. Фурнитура установлена.

    Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь.

Профлист хорош тем, что не требует покраски. Но можно купить уже готовый материал, стилизованный под дерево или камень. Украсить ворота можно коваными элементами или другим декором - сверху или по створке. Для украшения ворот можно образно вырезать верхнюю кромку, но тогда ее необходимо защитить профилем.

При желании профлист можно окрасить специальными красками, устойчивыми к внешним воздействиям.
Свободно пользоваться воротами можно только через месяц после установки .

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать калитку из профлиста не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

Расчет забора: материалы и стоимость

Это онлайн-приложение - калькулятор забора.С его помощью можно рассчитать необходимое количество профилированных металлических листов. Кроме того, приложение оценит весь поддерживающий материал, металлическую сетку, дерево, деревянные сборные панели, металлические или виниловые панели, пикеты, опорные стойки. На самом деле, ваш выбор во многом зависит от ваших предпочтений и функции, которую вы считаете декоративной, повышающей безопасность и конфиденциальность.

Если вам нужно рассчитать, сколько вы собираетесь платить за строительные материалы, вы просто вводите требуемые параметры в соответствующие поля таблицы.

Существует опция «Коррекция расстояния между столбами», которая делает эту программу калькулятором расстояния между столбами забора. При его использовании вы получаете чертежи с одинаково расположенными опорными стойками для каждой стороны земельного участка и исправленным расстоянием между ними. Вроде достаточно удобно. Однако обратите внимание, что опорные стойки ворот также включаются в расчет.

Вы можете рассмотреть совершенно разные варианты строительных материалов. Проволочная сетка не требует больших вложений или особых навыков для установки на стойки.Выглядит просто и незамысловато. Единственное, что вам нужно знать, сколько рулонов вам понадобится. Здесь вы можете попробовать еще одну функцию приложения - калькулятор заборов из цепных звеньев.

Если вы предпочитаете дерево и более домашний или традиционный вид, вы можете использовать сборные деревянные панели. Кстати, древесина остается самым популярным и предпочтительным решением, несмотря на разнообразие других материалов. С деревом очень легко работать; справиться можно с помощью молотка и гвоздей. Никаких специальных навыков или знаний не требуется.Если вы остановитесь на этом варианте, хорошо бы заранее прикинуть, сколько деревянных панелей, прежде чем покупать их. Калькулятор деревянного забора рассчитывает количество материалов для «доски на доске» или ограждения из кедра.

Точный расчет суммы, которую вы можете заплатить, зависит от того, как вы провели измерения и ввели соответствующие цифры в поля.

Когда дело доходит до бюджета вашего проекта, следует учитывать две основные его переменные при определении цен, т.е.е. трудовая составляющая и материалы

Калькулятор стоимости забора предлагает ввести следующие параметры:

  • Ширина земельного участка, м;
  • Длина левого борта, м;
  • Длина правого борта, м;
  • Расстояние между стойками, м;
  • Стоимость поста;
  • Ширина ворот и калитки, м;
  • Корректировка расстояния между стойками.

При заполнении предлагается указать строительный материал, по которому вы хотите произвести расчеты.

Вы можете выбрать между монтажной сеткой (известной также как сетка с ромбовидной сеткой), деревом или листами.

Если вы планируете выполнить установку самостоятельно, вы получите все необходимые данные. Делайте измерения очень точными, и полученные результаты будут точными и надежными. Если вам нравится отделывать его самостоятельно без помощи квалифицированного персонала, то подходящий металлический материал - это сетка-рабица. Как уже было сказано выше, работать с деревом также легко.

В любом случае это онлайн-приложение очень пригодится, если вы решили построить забор.

Идеи заборов своими руками - чертежи и советы архитектора | Сделай сам

Красивый и крепкий забор - основа безопасности участка.

© Автор: Виктор Страшнов, архитектор, Москва

Забор - довольно сложное инженерное сооружение, требующее серьезного внимания, так как это одна из основных составляющих как безопасности на территории, так и эстетики.Поэтому возникает вопрос, как сделать забор, чтобы он не только выполнял свои основные функции, но и гармонировал и дополнял убранство жилого дома, а также садовый ландшафт.

ОПЦИИ ЗАБОРА

В первую очередь нужно определиться с материалом для забора, и теперь есть из чего выбирать, глаза расширяются.

Это может быть дерево (ДОСКИ, штакетник, бруски, рейки и др.), Сетка, кирпич, бетон, металл (уголки, швеллеры), листовой металл (профнастил), сотовый поликарбонат, плиты, габионы.

ФУНДАМЕНТАЛЬНАЯ БАЗА

Фундаментом любого забора является фундамент, который гарантирует долгий срок службы забора. Фундамент ленточно-столбчатый.

Под легкие конструкции столбчатый фундамент выполняют в виде опорных столбов, а под кирпичными и бетонными ограждениями требуется более прочное ленточное основание.

На рисунках в статье показаны варианты конструктивных и декоративных решений заборов из различных строительных элементов (рис.1, 2).


См. Также: Установка столбов забора - как это сделать (инструкция и чертежи)


ДЕРЕВЯННЫЙ ЗАБОР

Самый простой и доступный вариант - деревянный забор, который, несмотря на хрупкость, привлекает своим теплом как внешне, так и на ощупь. Несущая конструкция такого забора - столб из металлического профиля круглого или квадратного сечения.

Дерево требует обязательной обработки поверхности антисептическими и защитными средствами, яхтным лаком, краской.

В основании забора не будет лишней небольшая отмостка (рис. 4), которая будет отводить дождевую воду.

ЗАБОР МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ

Еще один вариант - забор из металлического профиля, металлического стержня, соединенного сваркой. Опорами в данном варианте будут колонны прямоугольного сечения 60 × 60 мм, к которым привариваются поперечные бревна (достаточно 2 шт) из металлического профиля шириной 40 мм и толщиной 25 мм.

Завершением несущих конструкций могут быть металлические декоративные элементы - треугольники.Они не только гармонично вписываются в общий рисунок забора, но и защищают несущие конструкции от влаги (рис. 3). Такой забор выглядит легким, но в то же время надежным и прочным.

КЛЕТОЧНЫЙ ПОЛИКАРБОНАТ

Заборы из металлического профиля часто покрывают сотовым поликарбонатом (рис. 2, 3). Такой прием позволяет защитить участок от посторонних взглядов, а изнутри отсутствует ощущение замкнутого пространства, соответственно участок визуально расширяется.

Поликарбонат обладает хорошим светопропусканием, что немаловажно для растений и цветов. Причем цветовая гамма этого материала разнообразна, его легко согласовать с цветом каркаса забора, фасада здания и т. Д. Очень гармонично смотрится калитка из того же материала, что и забор.


Смотрите также: «Небюджетный» забор своими руками - как я его построил


КРЕПЛЕНИЕ ЗАБОРА

Поликарбонат крепится к металлическому каркасу забора с помощью саморезов (пресс-шайб) с широким колпачком, а отверстия для крепления в поликарбонате выполнены большего диаметра, чем саморез, что исключает его деформацию. при тепловом расширении из профнастила

А еще стоит отметить популярный сейчас вариант - забор из профнастила (рис.1), что делает сайт полностью закрытым и незаметным с улицы.

Представляет собой металлические столбы диаметром 150 мм с заливкой бетона внутри и вокруг столба. Это позволяет избежать потери устойчивости при ветровой нагрузке на ограждение, поскольку колебания под действием ветровой нагрузки неизбежны даже при самом надежном фундаменте.

Углубление опор предпочтительно ниже глубины промерзания в соответствии с климатическим регионом. Фундаментный колодец должен быть в 2 раза больше диаметра самого столба.В противном случае качественно залить бетон будет проблематично. При заливке колонны необходимо рассчитать, чтобы уровень бетона в колонне был на 15-20 см выше уровня почвы. Это обеспечит устойчивость фундамента и самой опоры.

Профнастил крепится к металлической горизонтальной обрешетке снаружи. Обрешетка изготавливается из профилированной трубы прямоугольного или квадратного сечения, к которой крепится профнастил. Открытые конструкции, обращенные внутрь участка, позволяют украсить «техническую» сторону забора (рис.2).

КАК УКРАШИТЬ ЗАБОР

Очень привлекательно смотрится забор, дополненный цветочными композициями в контейнерах и подвесными кашпо, расположенными в определенном ритме снизу и вверху на расстоянии 40-50 см друг от друга.

Вдоль забора можно сажать кусты. К нему также может примыкать ландшафтная композиция, в том числе оформление забора в зоне отдыха.

© Автор: В. СТРАШНОВ архитектор


В список желаний: Старый забор по-новому

Даже приличный забор с видом на гнилые столбы скручен.Осмотрев поврежденные участки, я понял - нужно полностью менять опоры, но чтобы они больше не подводили, применил небольшую хитрость.

Напротив каждой старой колонны просверлил новые ямы глубиной 50 см. Он установил в них железобетонные колонны длиной 100 см, засыпал песком, смешанным с бутами, и утрамбовал.

Из строганного бруса сечением 10х10 см сделали новые столбы, обработали их антисептиком. Каждый был прикручен анкерными болтами к бетонному основанию так, чтобы он не касался земли.

К новым опорам прибили по очереди проем забора, который предварительно обработали болгаркой с дисковой щеткой и покрыли двойным слоем пропитки для дерева.

© Автор: Олег Пернавский, Москва. Фото автора

КОНСУЛЬТАЦИЯ специалиста:

Чтобы забор стоял давно

Многие думают: поставили забор и забыли! Но уже через 2-3 года древесина темнеет, расслаивается, появляется гниль. Как сохранить дизайн как можно дольше?

Для защиты можно использовать любой внешний антисептик для дерева.Наиболее удобны жидкие препараты. По возможности используйте средства, в которых древесина замачивается на сутки и более - такой способ защиты более эффективен.

Обработку лучше проводить до возведения забора. Во-первых, удобнее наносить защитные составы. Во-вторых, будут доступны все секции, включая торцы и будущие места крепления к стойкам.

Необходимо выбирать хорошо просушенные и отполированные бруски и доски, без расслоений, потемнений, цветовых разводов и разводов.

© Автор: Виктор Плотов, специалист по деревообработке, Ивановская область.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

10 лучших программных вариантов для проектирования заборов (бесплатные и платные)

Вот список бесплатных и премиальных программных средств для проектирования заборов, которые можно использовать для проектирования всех видов заборов.Очень полезно. Посмотрите их все здесь.

Процесс проектирования забора включает в себя больше, чем просто просмотр примеров дизайна забора, выяснение того, насколько он будет большим и из чего будет сделан.

Дизайнерские идеи предполагают знание того, насколько хорошо он будет выглядеть, когда он будет организован вокруг вашего дома.

Будет ли он создавать границу вашего сада в качестве ограждения частной жизни или будет соответствовать дизайну вашей террасы?

Вы также должны подумать о том, как вы собираетесь его установить, с точки зрения использования сообщений, большого разнообразия материалов, которые могут вам понадобиться в проекте, и так далее. Вам нужен стандартный деревянный забор или вы предпочитаете декоративное железо, стальное ограждение из частокола или простой штакетник или ограждение из пограничной проволоки?

К счастью, как и в случае с программным обеспечением для ландшафтного дизайна, программным обеспечением для проектирования террас и даже программным обеспечением для дизайна интерьера, вы можете использовать отличную программу, которая поможет вам понять, как будет выглядеть ваш забор, прежде чем идти на расходы. установки. Есть ряд привлекательных программных средств для проектирования заборов, на которые стоит обратить внимание.Это включает в себя как бесплатные, так и платные варианты. Вам следует взглянуть на каждый вариант, но имейте в виду, что некоторые варианты доступны не для всех компьютеров.

Кроме того, эти опции сделаны с учетом очень разных функций. Некоторые программы созданы, чтобы помочь вам получить трехмерное изображение забора и его внешнего вида. Другие просто помогут вам понять, где вы собираетесь подготовить забор по отношению к другим предметам в вашей собственности. Вам следует осмотреть различные варианты ограждений, доступных для вашего использования, чтобы у вас не возникло особых проблем с тем, чтобы что-либо организовать и спроектировать правильно.

A. Опции программного обеспечения Free Fence

Бесплатных опций на выбор не так много, но они довольно полезны для многих нужд. Вот несколько различных опций, которые вы можете использовать, когда получите хороший вид и начнете работать.

1. Конструктор ограждений «Сделай сам» от Big Hammer

С помощью программы «Конструктор ограждений« Сделай сам »от Big Hammer вы можете узнать все о том, как забор будет выглядеть на вашем участке. Одна проблема с этим программным обеспечением заключается в том, что оно работает только в Internet Explorer.

Если у вас есть возможность использовать его, потому что вы используете браузер Internet Explorer, он поможет вам выбрать из различных типов схем ограждения и фирменных материалов. Вы можете просмотреть многие материалы для забора, которые вы используете, с помощью полного 3D-дизайна. Он поставляется с подвижным источником света, поэтому вы можете получить представление о том, как ваш забор будет выглядеть в любом пространстве.

Вы можете настроить внешний вид вашего забора на основе стилей ворот, столбов забора и других элементов, которые вы хотите создать. Обширная схема управления программой поможет вам оценить, насколько хорошо вы можете подготовить хороший забор в своем доме.

Эту программу можно использовать прямо в браузере. Однако для этого требуется, чтобы вы использовали браузер Internet Explorer. Кроме того, он не работает на компьютерах Mac.

2. Home Depot Конструктор ограждений «Сделай сам»

В Home Depot есть ряд бесплатных программ для домашнего дизайна, которые вы можете скачать прямо сейчас. Программа Fence Designer - это один из вариантов, который легко подготовить. Это базовый инструмент, который предлагает различные конструкции ограждений и функцию мультиракурса с настройкой трехмерного вращения, чтобы помочь вам просмотреть каждый угол проекта.

Вы также можете создавать планы для определения местоположения столбов ограды вокруг вашей собственности. Подробные распечатки помогут вам понять, что можно использовать в вашем помещении.

Для использования этой программы требуется .NET Framework от Microsoft. Однако мне было непросто заставить его работать на моем компьютере. Тем не менее, это должно быть полезно, если у вас есть готовая установка на вашем компьютере, чтобы вы могли подготовить свои считывания.

3. Программа Edraw Simple Garden Design

Бесплатная программа Edraw немного старше большинства других вариантов.Также делается акцент на создание хорошего сада. Однако его можно использовать, чтобы помочь вам создать забор вокруг вашей собственности.

Программа Edraw Simple Garden Design Software поможет вам, давая вам лучший контроль над тем, как будут выглядеть ландшафтные элементы вокруг всей вашей собственности. Он позволяет добавлять всевозможные виртуальные предметы, а затем помогает создать забор любого типа. Вы можете организовать забор вокруг любой части вашей собственности, от простого сада до внешнего периметра вашего дома.

После того, как вы создадите собственный дизайн забора, вы можете переместить созданный файл в формат PDF. Вы можете использовать это, чтобы выяснить, как ваш забор будет организован по сравнению с другими предметами в вашей собственности.

Это не обязательно должно дать вам представление о том, как на самом деле будет выглядеть забор. Вместо этого основное внимание уделяется тому, как вы собираетесь расположить забор по сравнению с чем-либо в вашем ландшафте или дворе. Это поможет вам подготовить план относительно того, какой длины будет забор, где вам нужно установить столбы для забора и так далее.Вы можете использовать это, чтобы поближе познакомиться с тем, насколько хорошо можно организовать забор, чтобы в целом ваше владение выглядело лучше.

B. Платные опции

Платные опции для вашего использования будут стоить дополнительно и должны быть тщательно проверены. Тем не менее, они более продвинутые и обладают большим набором технических характеристик. Они созданы с учетом определенных функций и во многих случаях сочетаются с множеством других инструментов, которые подходят для различных нужд домашнего дизайна.

Вы также можете использовать бесплатную пробную версию некоторых из этих программ.Вам нужно будет проверить отдельные веб-сайты этих программ, чтобы узнать, что доступно.

4. Удар! Программа для дома и ландшафтного дизайна

Punch! Программное обеспечение для дома и ландшафтного дизайна доступно на различных платформах.

Эта опция имеет специальный модуль для строительства забора.

Ее можно использовать для различных проектов в любое время года, хотя эта программа особенно хорошо подходит для летних планов. Он просматривает пространство вашего участка и помогает понять, что можно применить, в зависимости от наклона участка, размеров участка и т. Д.

Программа Fence Designer из этого пакета поможет вам понять, насколько хорошо вы можете создать отличный забор. Он поможет вам, перечислив виртуальный дизайн любого проекта, который вы хотите подготовить. Вы можете использовать программу просмотра сюжета в программе, чтобы получить четкое представление о том, как будет выглядеть процесс установки вашего забора, таким образом, вам не придется гадать, что делать дальше.

Скриншоты / видео:

Демонстрация видео программного обеспечения Punch Design

Прочтите наш полный Punch! Обзор программного обеспечения.

5. SketchUp Pro

Когда вы пытаетесь спроектировать ряд элементов вашего дома, вам необходимо использовать программу, которая предоставляет вам достаточный контроль над каждым аспектом. Программа SketchUp Pro - один из таких вариантов.

Эта программа, ранее называвшаяся Google SketchUp, доступна для всех основных операционных систем. Он использует очень разумную и интуитивно понятную функцию управления, за которой легко следить. Вы можете использовать это, чтобы создать забор, введя определенные размеры для тела.Вы также можете спроектировать забор по цвету, рисунку и расположению. Вы можете использовать это, если пытаетесь создать индивидуальный вариант дизайна с нуля. Это дает вам дополнительный контроль над тем, как выделить поверхность.

Программа работает с рядом шаблонов дизайна и может дать вам больше контроля над тем, как будет выглядеть ваш окончательный проект. Он предлагает отличную настройку на всем протяжении, но вы должны внимательно проверить, насколько хорошо она будет организована, чтобы дать вам лучший полный контроль.

Скриншоты / Видео:

Программа Home Designer Professional предлагает множество отличных вариантов для ваших дизайнерских нужд, но особенно подробно описан раздел, посвященный созданию заборов.С его помощью вы сможете узнать, как создать забор для самых разных пространств.

Вы можете сделать забор побольше для дома или поменьше для детской игровой площадки. Программа может работать с любым участком неправильной формы, предоставляя вам точные измерения, которые подходят для этого участка. Используя эту информацию, вы можете подготовить один из множества проектов забора для отображения в программе. Это позволяет вам лучше контролировать, насколько хорошо будет выглядеть ваш забор, когда вы его готовите.

Скриншоты / Видео:

по сравнению с

Программное обеспечение Home Designer

другие предметы на вашем участке. Это включает в себя 3D-сравнение того, как он будет выглядеть на фоне вашей собственности и различных форм зелени.

Несмотря на то, что функция дизайна забора является отличным моментом, эту программу можно использовать для множества других функций, связанных с выделением вашего дома.Программа дает вам возможности для создания конструкций забора, начиная от базовых вариантов и заканчивая более продвинутыми и уникальными конструкциями, которые на всем протяжении добавляют особый стиль.

7. Idea Spectrum

Программа Idea Spectrum помогает спроектировать каждый аспект вашего дома. Вы можете использовать это, чтобы проверить, насколько хорошо будут выглядеть ваши заборы. Вы можете создать индивидуальный дизайн забора и задать ряд параметров для его размера и организации. Гейтс может быть добавлен в ваш проект по мере вашего продвижения.Расширенное разнообразие настроек включает в себя варианты, которые влекут за собой несколько шаблонов проектирования в одном и том же теле. Отдельные точки для вашего забора также могут быть добавлены в любое место на вашем участке.

Когда вы закончите, будет создан полный трехмерный вид вашего забора. Вы можете рассмотреть забор под разными углами. Это должно дать вам четкое представление о том, насколько хорошо он выглядит.

Скриншоты / видео:

Idea Spectrum Video Demo

8.SmartDraw

SmartDraw выделяется тем, как работает с различными вариантами дизайна. Все это хорошо, но функция создания ограждений в этой программе является ключевым моментом, на который стоит обратить внимание.

Программа SmartDraw использует дизайн, в котором вы можете создать план вашего ландшафта или участка земли. Вы можете добавить множество поверхностей в эту область, а затем создать полную легенду, включающую подробную информацию обо всех элементах, которые вы пытаетесь организовать.

Эта программа работает лучше всего, если вы пытаетесь создать правильно организованный забор по сравнению с некоторыми предметами, которые у вас уже есть на вашем участке.Это дает вам простую настройку управления, которую не так уж сложно использовать.

Вы можете опробовать этот продукт с помощью бесплатной пробной версии. Вам придется доплатить по прошествии короткого периода времени. Убедитесь, что вы смотрите, насколько хорошо это можно использовать, когда пробуете его.

Скриншоты / видео:

SmartDraw Video Demo

02

Заключение

Заключение программное обеспечение для проектирования заборов. Вы должны осмотреться, чтобы увидеть, какие программы доступны для вашего использования, чтобы у вас было решение, которое соответствует вашим потребностям, и при этом получить точное и ясное представление о том, как будет выглядеть ваш проект.Убедитесь, что вы сравниваете варианты, чтобы увидеть, что вам нужно использовать, исходя из усилий по планированию, которые вы хотите использовать с определенной программой. Все варианты для вашего использования разнообразны, поэтому обязательно внимательно посмотрите, что доступно для вашего использования.

Диагностический подход для высшего образования и организаций

364

Миллер А. И. (1992). Научное творчество: сравнительное исследование Анри Пуанкаре и Альберта

Эйнштейн. Журнал исследований творчества, 5, 385-418.

Миллуорд, Л.Дж. И Фриман, Х. (2002). Ролевые ожидания как препятствия для инноваций: случай

женщин-менеджеров. Журнал исследований творчества, 14, 93-110.

Морган Д. Н. (1953). Творчество сегодня. Журнал эстетики, 12, 1-24.

Мотамеди К. (1982). Расширение концепции творчества. Журнал творческого поведения, 16,

75-88.

Moustakis, C.E. (1977). Творческая жизнь. Нью-Йорк: Ван Ностранд.

Мамфорд, М. Д. (2000–2001). Что-то старое, что-то новое: возвращение к концепции творческого решения проблем Гилфорда

.Журнал исследований творчества, 13, 267-276.

Мамфорд, М. Д. и Густафсон, С. Б. (1988). Синдром творчества: интеграция, применение,

и инновации, Психологический бюллетень, 103, 27-43.

Мамфорд, М. Д. и Моертл, П. (2003). Примеры социальных инноваций: уроки двух

инноваций в 20-м веке. Журнал исследований творчества, 13, 261-266.

Мамфорд, М. Д., Боуман, В. А., Трелфол, К. В., Супински, Э. П. и Костанца, Д. П.

(1996). Процессные меры творческих навыков решения проблем: I. Задача

Построение

. Журнал исследований творчества, 9, 63-76.

Мамфорд М. Д., Маркс М. А., Коннелли М. С., Заккаро С. Дж. И Джонсон Дж. Ф. (1998).

Оценка тестов дивергентного мышления на основе предметной области: свидетельство валидации в профессиональной выборке

. Журнал исследований творчества, 11, 151–163.

Мамфорд, М. Д., Супински, Э. П., Боуман, В. А., Костанза, Д.П., Трелфолл К.

(1997). Процессные критерии творческих способностей решения проблем: IV Категория

Комбинированная. Журнал исследований творчества, 10, 59-71.

Майерс-Бриггс И. и Макколли М. Х. (1992). Руководство: Руководство по разработке и использованию

индикатора типа Майерс-Бриггс. Пало-Альто, Калифорния: Консультации психологов Press. **

Ворота из профнастила (трапециевидный лист) своими руками: порядок строительства

Из богатого ассортимента строительных материалов подходят для изготовления и монтажа ворот индивидуальные девелоперы часто выбирают профнастил.Предпочтение этому строительному материалу дано по ряду причин, среди которых прочность, долговечность, декоративность и, конечно же, доступная цена. Профнастил изготавливается в заводских условиях из стального листа методом холодного катания. С обеих сторон листами металлического профиля нанесен защитный слой оцинковки, предохраняющий металл от коррозии и преждевременного разрушения. Для дополнительной защиты и усиления декоративных качеств профнастил покрывается полимерным слоем, цвета которого могут быть самыми разными.Чтобы сделать ворота из профнастила своими руками, достаточно найти пару дней и пару рук. Ведь вместе строить всегда веселее и быстрее. Однако помимо рук вам понадобится сварочный аппарат и минимальный набор инструментов.

Почему гофрированный? Потому что он обеспечивает:

  • Прочность. Изготовленные ворота смогут простоять четверть века, они не требуют особого ухода и ремонта.
  • Легкий вес использованных материалов, что облегчает установку и доставку всего необходимого по предмету.
  • Выбор фактуры и расцветки , исходя из предпочтений хозяина домочадца. Ворота в сочетании с забором, крышей и другими элементами отделки построек, стоящих на участке, украсят любую территорию.
  • Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не выгорают под воздействием атмосферных осадков. При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо всего прочего это конечно невысокая цена по сравнению с другими материалами и с учетом их характеристик.

Итак, существует несколько типов воротных конструкций, среди которых наибольшее распространение получили два варианта: распашная и раздвижная.

Откатные ворота из металлопрофиля своими руками построить сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей.

Самостоятельно собирать проще распашные двери, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону.Конечно, можно сделать один большой лист поворотным в одну из сторон. Однако этот вариант сильно сбрасывает нагрузку на петлю, на которую вешается вся эта «махина». Поэтому большинство разработчиков отдают предпочтение классической раскладной конструкции распашных ворот. Для проезда по территории легкового автомобиля и небольшого грузовика достаточно построить ворота шириной 4 метра. Высота сварного каркаса может составлять 2-2,5 метра.

Важно! При наличии свободного места ворота можно установить рядом с воротами. В противном случае калитка (дверь) хлопнет прямо в одну из складок.

Опорные столбы для ворот могут быть изготовлены из следующих материалов:

  • балки деревянные, сечением 150 на 150 мм;
  • круглые бревна цельные диаметром не менее 20 см;
  • швеллерный брус, толщина которого равна 14-16 мм;
  • Профильная труба
  • (80 × 100 мм), толщина 7 мм.

После разметки площадки приступаем к рытью ям для установки столбов ворот, используя обычную лопату или садовую дрель.

Определив материал столбов, приступайте к рытью котлованов, глубина которых равна одной трети высоты надземной части столбов портала.Следует отметить, что полотно ворот обычно делают на полметра короче столбов. Такой приклад позволяет обеспечить подъем нижнего края ворот от поверхности земли на 20-30 см, а от верха оставить пару десятков сантиметров для приваривания декоративных элементов, украшающих всю конструкцию.

Прочность ворот зависит от прочности столбов, поэтому для их изготовления выбирают сталь. Для установки профильной трубы или швеллера просверливается отверстие 1.2 метра глубиной и диаметром около 20-50 см. Подготовленные металлические столбы опускаются в яму, устанавливаются на ровном, вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в очистке поверхности от ржавчины с последующим нанесением грунтовки и краски, а также установка верхних заглушек для предотвращения попадания снега и дождевой воды.

Установка стоек для крепления створок ворот в вертикальном положении с последующей фиксацией их цементным раствором.

Тема статьи: Установка столбов для забора: способы сборки разных конструкций

Профильные листы

делятся на три группы, которые отличаются друг от друга толщиной, высотой ребер, степенью прочности.У каждой группы своя маркировка:

  • «С» - стеновой трапециевидный лист, изготовленный из стального оцинкованного листа небольшой толщины, имеющий небольшую высоту ребра. Легкий и прочный материал, из которого обычно выбирают при самостоятельной сборке лебедки.
  • «NS» - листовой металл, отличающийся от материала предыдущей марки большей высотой волны и большей толщиной. Это влияет на их вес и уровень силы.
  • «N» - «несущий» листовой металл, применяемый при строительстве стальных ангаров и кровли большой площади.Тяжелые профильные листы этой марки обладают высоким уровнем прочности. Использовать их для обшивки изделий из дерева дорого и нецелесообразно.

Лучше всего строить ворота из профлиста марки С8 и С10 (цифрами обозначена высота волны в миллиметрах). Профиль толщины листа варьируется от 0,4 до 0,8 мм. Складки из этого материала весят от 25 до 40 кг, поэтому справиться с их монтажом под силу двум рабочим. Подъемное оборудование придется перетянуть, что позволит сэкономить на стоимости ворот.

Важно! Раскрой листа по размеру лучше заказывать на заводе (при наличии). Специальное оборудование, доступное для изготовления, может обеспечить точность резки, точность резки и минимизировать возможные повреждения.

Каркас для изготовления полотна ворот может быть выполнен из деревянных досок или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину 2 мм. Если поставляются металлические опоры, то каркас должен быть из того же материала.Каркас ворот идёт по ровной поверхности, закрывая хотя бы одну створку. Углы получились прямыми, используйте точные измерители (треугольники). Также можно использовать самодельное устройство из каната, складывающегося в прямоугольный треугольник со сторонами 3,4 и 5 дюймов. Из профиля сваривается каркас в виде прямоугольника с помощью сварочного инвертора, углы дополнительно укрепляются стальными уголками, что дает конструкция большей жесткости. Длинная сторона рамы делится на три части и приваривается к отмеченным местам параллельно перемычкам, усиливая соединения стальных уголков.В этих местах приваривается петлевой затвор.

Схема изготовления каркасов ворот из профильных труб прямоугольного или квадратного сечения. Способ фиксации закрытых ворот

Важно! Если вы собираетесь сделать калитку в калитке, каркас немного другой. В одной из створок за счет продольных и поперечных переборок, приваренных к прямоугольной раме, шпангоут затвора 80 на 180 см расположение петель смещается к нижнему и верхнему краю затвора.

Для обшивки каркаса профильным листом приступить сразу к месту сборки каркаса.Для крепления профлиста используются специальные крепления - саморезы с шестигранной головкой, окрашенные в цвет материала. Распашные ворота выходят с волнистой поверхностью, скрепляются болтами или сваркой. Длина петель для ворот должна быть не менее одного метра, а их толщина - не менее 3 мм. При монтаже собранных панелей можно использовать небольшую лебедку, которая цепляется за балку, уложенную поверх стоек ворот. На основании укладываются бруски, на которые устанавливают створку двери, чтобы закрепить сварным швом полюсные концы петель. Страховкой можно закрепить петли на болтах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
