Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;

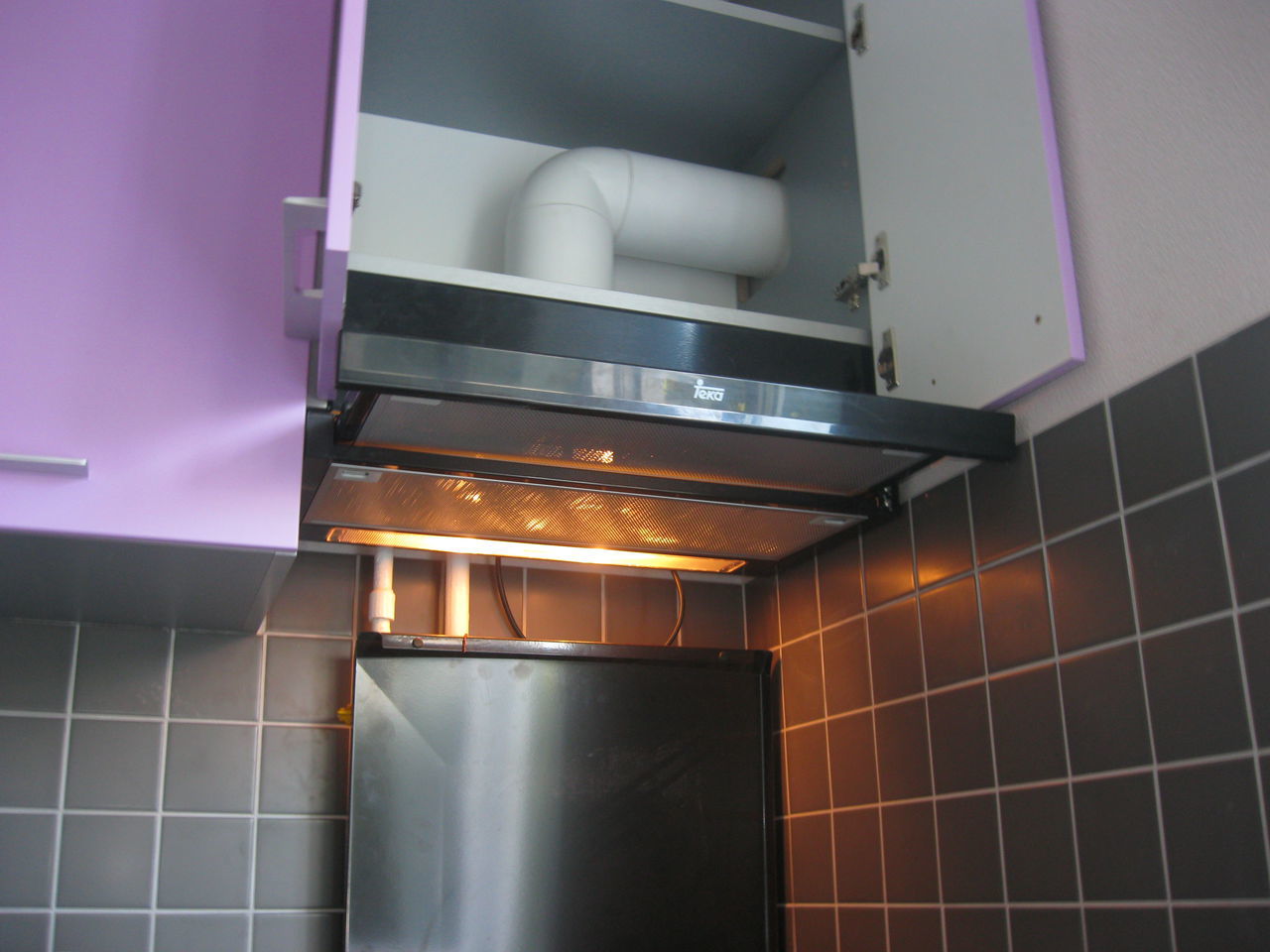

• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;

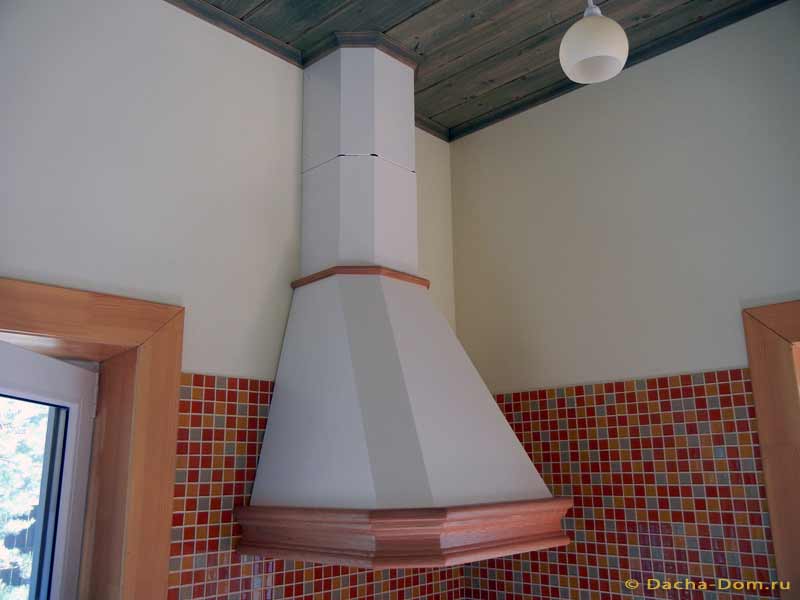

• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

• Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
• Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

• • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

• • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

• Установка вытяжки на кухне – видео-инструкция:

• И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
• Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

• Вытяжка;
• воздуховоды;
• фланец для вентканала;
• герметик;
• кромочный профиль для ДСП;
• хомуты;
• шуруповёрт;
• лобзик;
• ножовка по металлу;
• дрель;
• перфоратор;
• уровень;
• рулетка;
• карандаш;
• шило;
• циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

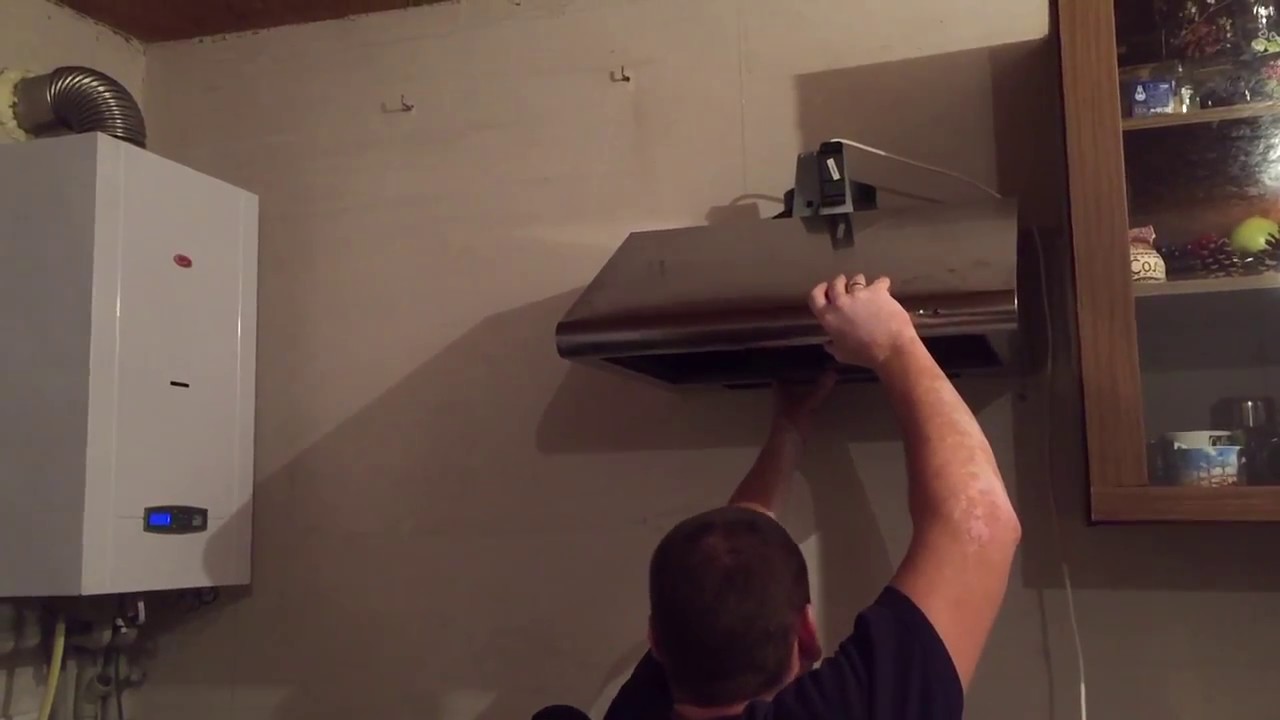

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

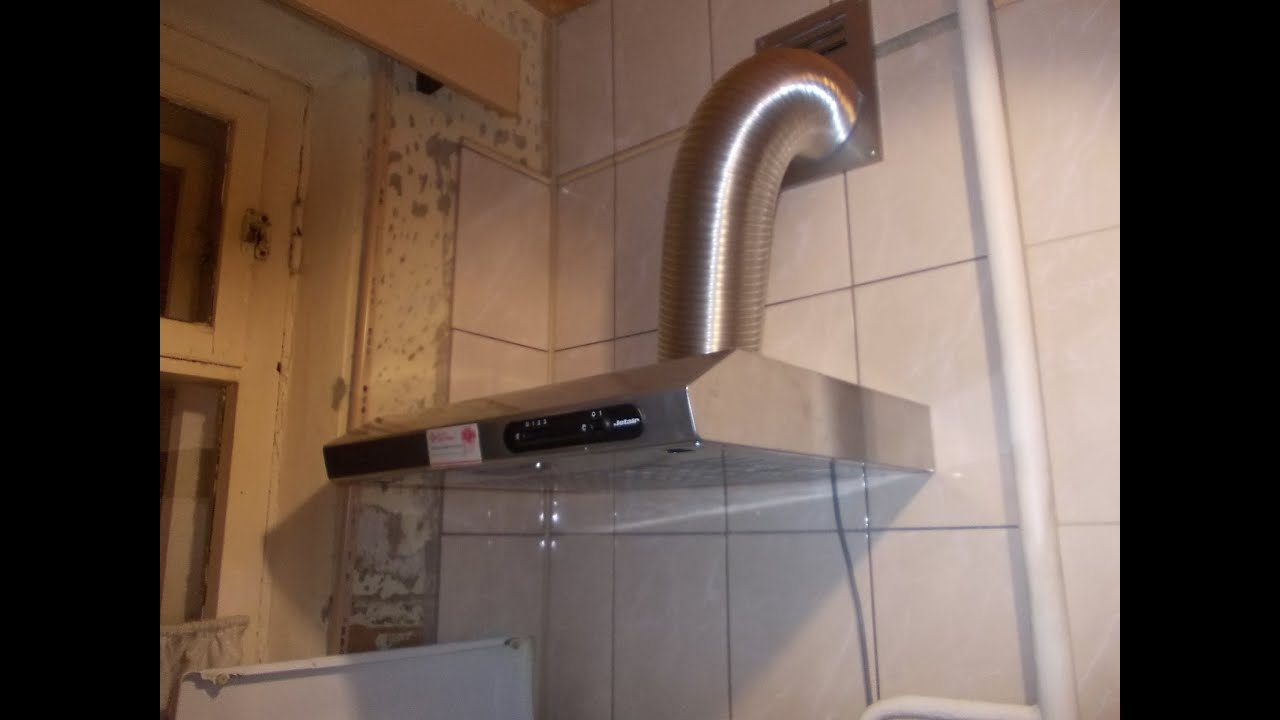

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

как правильно установить своими руками

Микроклимат кухни во многом зависит от эффективности вентиляции.

Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.

Все о монтаже вытяжного устройства

Особенности установки

Выбор места

Инструкция для навесных моделей

Инструкция для встраиваемых моделей

Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.

По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.

При выборе места для монтажа учитывают несколько важных моментов

1. Необходимость подключения к вентшахте

Если да, стоит построить схему будущего воздуховода. Он должен быть максимально коротким и по возможности не иметь поворотов, которые значительно затрудняют отток воздуха. Если это невозможно, покупают рециркуляционную модель.

2. Расстояние от нижнего края корпуса до плиты или варочной панели

Вообще, чем ниже высота размещения вытяжного зонта, тем лучше. Главное, чтобы повар не задевал его головой. И, конечно, нельзя забывать забывайте о противопожарных требованиях. Над электрическими варочными поверхностями воздухоочиститель можно размещать так, чтобы расстояние по высоте между кухонными устройствами было не менее 50 см. Над газовыми варочными поверхностями его располагают на высоте не менее 65 см.

3. Наличие розетки

Чаще всего провод у вытяжной системы короткий, поэтому устанавливают ее в непосредственной близости от корпуса. Хорошим решением станет отдельная заземленная розетка. Ее нельзя монтировать около плиты или мойки, поэтому лучше всего поднять выше и разместить около прибора. Допускается использование удлинителя, при условии, что будут соблюдены все правила безопасности.

4. Отсутствие боковых сквозняков, сдувающих поток загрязнённого воздуха

Так прибор работает эффективнее. По этой причине, например, не стоит открывать для вентиляции близко расположенные к плите окна. Возникает парадоксальная ситуация: чем больше поступает чистого воздуха в квартиру, тем хуже удаляется кухонный аромат. Это происходит потому, что воздушные потоки от окна уносят загрязнённый воздух внутрь квартиры или дома.

5. Необходимость звукоизоляции

Кухонные воздухоочистители довольно шумные устройства. Хуже всего то, что они производят структурный шум, хорошо передающийся через строительные конструкции. Размещение гасящего вибрацию материала между ними и стеной (это может быть лист шумопоглощающего негорючего пластика) способно снизить уровень структурного шума в несколько раз.

Все навесные модели монтируются примерно одинаково. Для получения результата потребуется выполнить три шага.

Ставим обратный клапан

Элемент необходим для того, чтобы направленный в вентиляцию загрязненный воздушный поток не возвращался обратно в помещение. Такое возможно при сильном ветре, засорении вытяжного канала и т.д. Причин может быть много. Зная об этом, желательно предотвратить неприятное явление. Проще всего установить купленную в магазине деталь, но если по каким-либо причинам это невозможно, ее достаточно легко собрать своими руками.

Конструкция включает два основных элемента: короб и заслонку. Первый изготавливается из жести. Его диаметр должен составлять три четверти от сечения отводящей воздух детали. Заслонка вырезается из алюминиевого листа, можно взять плотный пластик и даже картон. Посредством пружины ее закрепляют на коробе так, чтобы выходящие из помещения воздушные потоки открывали закрытое пластиной отверстие. При изменении направления створка закрывается.

Пружину тоже можно изготовить самостоятельно. Для этого берется кусочек проволоки длиной около 120 мм, сечением 0,3. Из него выполняется деталь. Ее нужно затянуть так, чтобы она смогла возвращать открытую потоком заслонку в исходное положение. Готовый к работе клапан устанавливается на входе вентиляционной шахты на кухне. Важно проверить, насколько он герметичен. Если вдруг обнаружатся щели, их нужно убрать.

Закрепляем прибор

На этом этапе нужно закрепить корпус на стене. Для этого выполняем несколько простых операций.

1. Проводим разметку. Определяем место, где нужно закрепить подвесное устройство. Карандашом или маркером отмечаем на стене точки, в которых будут установлены крепежи.
2. Готовим отверстия. В намеченных точках выполняем отверстия под дюбели. Вставляем в них пластиковые вкладыши.
3. Устанавливаем кронштейны или другие крепления, которые идут в комплекте с устройством, и надежно закрепляем на них изделие.

Поскольку конструкция оборудования включает вентилятор, для его работы необходимо подключение к сети. Поэтому неподалеку должна находиться розетка. Корпус надежно закрепляется к стене. Для этого используются кронштейны или другие крепления, которые идут в комплекте с устройством.

Монтируем воздуховод

Установка на кухне вытяжки наклонного типа, как и любой другой рециркуляционной разновидности предполагает обустройство отводящего воздух канала. Сделать это можно двумя способами.

Жесткая труба

В качестве воздушного канала могут использоваться элементы из пластмассы или металла. Они представляют собой прямые конструкции, для их подключения и соединения используются специальные фитинги: углы и переходники. Такие трубы хорошо использовать на участках с минимальным количеством поворотов. Они отличаются более высокой стоимостью, зато привлекательны, поэтому дополнительный декор не потребуется.

Перед установкой необходимо точно определить размеры и конфигурацию необходимых элементов. Важно сделать это правильно, поскольку подогнать их невозможно. Если все подобрано правильно, соединение получится достаточно герметичным. Но в любом случае при его сборке желательно промазать края деталей герметиком, чтобы добиться полной непроницаемости.

Гибкая гофра

Пластичная гофрированная деталь. Выпускается в разных размерах, стоит меньше жесткого аналога. Подбирается по сечению вентканала и отвода вытяжного оборудования. Ее преимущество — предельно простой монтаж. При этом устройство дает возможность создать воздуховод любой формы, оно надежно и достаточно долговечно. Недостатком считается слишком непритязательный вид. По этой причине ее обычно дополнительно закрывают какой-либо декоративной накладкой.

Еще один минус гофры — шум при работе вытяжки. Поэтому перед установкой ее максимально растягивают. Один край элемента крепится к отводу на корпусе вытяжного оборудования. Для максимальной прочности его затягивают хомутом. Второй край соединяется с вентканалом. На него ставится решетка с отверстием под воздуховод. Труба вставляется в него и закрепляется.

В отличие от подвесного аналога, это устройство монтируется внутри мебели. Так, чтобы на виду оставалась только панель управления. Для размещения конструкции обычно выбирается шкафчик. Его размеры должны точно соответствовать габаритам прибора. Хорошо изготовить его на заказ, что даст лучший результат. Возможна и подгонка уже использующейся мебели, это будет чуть сложнее.

Как правильно встраивать вытяжку в уже установленный шкаф

1. Вынимаем дно и полки. Устанавливаем дополнительный крепеж, чтобы увеличить прочность конструкции.
2. Намечаем на извлеченных деталях контуры будущих отверстий под корпус и воздуховод. Если размеры оборудования совпадают с дном мебели, нужны будут только проемы под трубу.
3. Аккуратно вырезаем отверстия по намеченному контуру. Обрабатываем края.
4. Устанавливаем конструкцию в шкаф. Выставляем ее нижний край на уровне дна мебели, надежно закрепляем корпус.
5. Ставим на место полочку.
6. Монтируем воздуховод, пропуская его в подготовленное отверстие в полке. Если вентканал находится в стене за мебелью, убираем заднюю стенку. Тогда проем в полке не понадобится.
7. Подключаем оборудование к сети и проверяем его работу.

Мы разобрались, как установить вытяжку на кухне своими руками. Это просто и вполне доступно даже мастеру без большого опыта. Некоторые затруднения может вызвать монтаж воздуховода, особенно если это жесткая конструкция с переходниками. Начинающему ремонтнику лучше выбирать гофру, которую максимально просто установить. В заключение предлагаем видео, рассказывающее о процессе самостоятельного монтажа вытяжного оборудования.

• Материал подготовила: Инна Ясиновская

---

Установки вытяжки на кухне своими руками: схема, инструкция, правила

Установка вытяжки своими руками – дело вполне посильное домашнему мастеру, даже если кухня уже оформлена и ремонта в скором времени не предвидится. При одном условии: вытяжка должна быть надежно заземлена или занулена (металлические части подключены к «глухой» нейтрали). Также нужно заранее определиться, какого типа вытяжка лучше подойдет для вашей кухни. С этого и начнем.

Типы и классификация кухонных вытяжек

По принципу действия вытяжки делятся на эвакуирующие и циркуляционные. Первые выбрасывают воздух наружу, вторые – прогоняют через фильтр с поглотителем запаха и выпускают обратно в помещение. Эвакуирующую вытяжку можно превратить в циркуляционную, поставив вместо воздуховода угольный фильтр, наподобие тех, что применяются в противогазах.

Циркуляционные вытяжки не мешают работать штатной вентиляции, но особой популярностью не пользуются: они дороже, фильтр не обеспечивает 100% очистки и требует периодической замены. Кроме того, эвакуирующая вытяжка выбрасывает заодно и избыточное тепло, а циркуляционная – нет.

По месту установки вытяжки делятся на встраиваемые (интегрированные), настольные, каминные и потолочные островные. Настольная вытяжка – горизонтально расположенный продолговатый раструб, являющийся частью технологического кухонного оборудования. Применяется в профессиональных кухнях.

Каминная вытяжка – отдельное устройство и неотъемлемая часть дизайна кухни. Каминные вытяжки ставят в элитных кухнях и часто проектируют индивидуально. Потолочная островная вытяжка – несколько воздухозаборников в потолке. Для устройства требует наличия фальшпотолка и развитой системы воздуховодов; монтаж ее своими силами сложен и требует немалых затрат.

Таким образом, для городской квартиры или частного дома средне обеспеченного владельца единственно приемлемый вариант – встроенная в кухонную мебель над варочной поверхностью вытяжка-колпак. В сущности, это та же каминная вытяжка, только попроще и подешевле.

Видео: немного о выборе вытяжки

Электробезопасность

Вытяжка для кухни относится к разряду электроприборов, создающих повышенную опасность поражения электротоком. В вытяжке непременно оседает жир и влага, это создает условия, благоприятствующие электрическому пробою с мотора вентилятора на металлический кожух. Кухня же, в свою очередь, является, с точки зрения электробезопасности, помещением с повышенной опасностью: в ней часто высокая температура воздуха сочетается с высокой его влажностью.

Поэтому кухонные вытяжки подключаются к сети электропитания тремя проводами: фаза, ноль, и земля, в желтой изоляции с продольной зеленой полосой. Перед установкой вытяжки необходимо обеспечить надежное ее заземление.

Если дом оборудован контуром заземления и евророзетками, проблем нет: при монтаже заземляющий провод подключается к «земляной» клемме штепселя; она обозначена специальным значком в виде трех параллельных линий разной длины. Но большинство жилых домов контура заземления не имеют. В таком случае нужно обеспечить заземление самому.

Устройство защитного заземления

Для защитного заземления вовсе не нужно рыть траншею и забивать в землю штыри. И ни в коем случае нельзя заземлять вытяжку на водопроводную, отопительную и уж тем более на газовую трубу. Нужно подключиться к глухой нейтрали.

Откройте вводный щиток в квартире или в подъезде (только осторожно – там 220 В!) Вы увидите, что электропровода в щиток выходят из замурованной в стене трубы. Скорее всего, на ней окажется и резьбовый штырь с какими-то уже подключенными заземлениями. Вот это и есть глухая нейтраль: эта труба отлично заземлена. От нее нужно подвести к месту установки вытяжки гибкий многожильный провод сечением не менее 2,5 кв.мм, а вытяжку подключить к сети через автомат-разъединитель на 6,3 А.

Предупреждение: если к глухой нейтрали подключены другие заземления, ни в коем случае не отключайте их, чтобы «посадить» свое. Это опасно для жизни как вашей, так и других потребителей. Накиньте свою клемму поверх и затяните гайкой. Если труба нейтрали гладкая – осторожно зачистите ее, и заземляющий провод притяните хомутом. Лучше всего, конечно, договориться об этом прямо с ЖЭКовским электриком.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Кухонная вытяжка с клапаном-хлопушкой

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

1. Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
2. Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
3. Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

Примечание: знакомые с электроникой мастера иногда делают заслонку с управлением электромагнитом, срабатывающим при включении вентилятора вытяжки. Смысла в этом нет: подпружиненная заслонка – саморегулирующаяся. Если при включенной вытяжке усилится естественный отток воздуха, поднятая до упора заслонка опустится в некоторое промежуточное положение, а в вентиляционный ход всегда будет поступать столько воздуха, сколько он способен пропустить.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

• Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
• Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
• Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Воздуховод

Кухонные вытяжки воздуховодом не комплектуются. Лучший его вариант – гофрированная алюминиевая труба диаметром, равным диаметру верхнего отверстия колпака вытяжки. Аэродинамическое сопротивление гофра при длине его до 1,5 м совершенно теряется на фоне потерь от случайных завихрений в вентиляции. Но гофр можно резать обычными ножницами и просто пальцами сформовать в квадрат для сопряжения с хлопушкой. А самое главное – гофр никогда не зазвенит и не загудит, а у жесткого короба резонансные свойства могут неожиданно измениться, и хозяйке придется готовить под аккомпанемент монотонного зудящего звука.

Зачастую гофра вытяжки смотрится совсем неэстетично, поэтому лучше заранее подумать о расположении плиты или том, куда спрятать невзрачный элемент.

Как сделать вытяжку на кухне

Инструмент

Для устройства вытяжки вам нужно будет купить или взять напрокат электролобзик с пилой типа «чистый срез». Остальные инструменты – обычные домашние.

Хлопушка

Монтаж вытяжки на кухне начинаем с изготовления короба с хлопушкой. Материал – тонкий алюминий, жесть или оцинковка. Для удобства работы хлопушка должна лежать на шкафу над плитой. В дальнейшем в окно вентиляции хлопушка будет посажена на монтажной пене, а к шкафу приклеена монтажным клеем или силиконом; это исключит резонанс.

Но сначала хлопушку только примеряем, а на верхней доске шкафа размечаем отверстие, соответствующее ее нижнему окну. Это можно сделать карандашом прямо изнутри хлопушки, убрав на время заслонку. Также очерчиваем бока хлопушки – это нужно для точного окончательного монтажа.

Шкаф

Далее освобождаем шкаф, снимаем его, и в нижней доске вырезаем электролобзиком выем по размеру нижнего обрамления вытяжки. Для резки предварительно, внутри контура отверстия, сверлим вспомогательное отверстие диаметром 8-12 мм, просовываем в него пилку лобзика и вырезаем по контуру. Если вы не очень умелый мастер, не расстраивайтесь из-за огрехов: при описываемом способе монтажа они видны не будут.

Далее снимаем полки шкафа и вырезаем в них таким же способом круглые отверстия под воздуховод. Микронной точности не требуется: гибкий гофр все равно пройдет куда надо.

Следующий этап: в верхней доске шкафа вырезаем квадратное отверстие под окно хлопушки, с припуском по 3-5 мм в стороны. Здесь уже требуется некоторая доля аккуратности: если гофр слишком уж «уедет» от окна хлопушки, придется много «мазать» силиконом. Правда, снизу его все равно не будет видно.

Типичная схема расположения кухонной вытяжки



Установка гофра

Кладем шкаф «на спину», просовываем в круглые отверстия отрезок гофра нужной длины. Его верхний конец формуем руками в квадрат (или в прямоугольник, если из-за конфигурации вентиляционного окна заслонку и ее окно пришлось сделать продолговатыми), просовываем в верхнее отверстие. Углы на 1,5 – 2 см надрезаем ножницами и отгибаем наружу.

Установка хлопушки

Вешаем шкаф с гофром на место. На отогнутые полоски гофра вверху, и на дерево в уголках между ними наносим «колбаску» силикона без разрывов. Наклонив короб с хлопушкой вверх, вставляем в вентиляционное окно, опускаем на доску шкафа точно между метками. Если силикона по бокам выдавилось слишком много, тут же снимаем потеки тряпочкой, смоченной столовым уксусом.

Примерно через полчаса (строительный силикон схватывается довольно быстро) задуваем пеной зазор между краями короба хлопушки и краем вентиляционного окна. Лучше делать это с помощью пистолета для пены: у него длинный носик, и он дает тонкую струю.

Монтаж вытяжки

Вытяжку снизу вставляем в вырез шкафа. Гофр сразу одевать не нужно: патрубок вытяжки просто отожмет его вверх. Прикрепляем вытяжку саморезами к шкафу через монтажные отверстия. Надеваем на патрубок вытяжки гофр и закрепляем хомутом или просто обмотав мягкой проволокой. Герметизировать не нужно: это затруднит разборку для чистки, а в месте перехода патрубка в гофр по законам аэродинамики давление всегда будет меньше атмосферного. Кроме того, выступы гофра, сминаясь под хомутом или проволокой, сами по себе уже дадут достаточно плотное соединение.

Если шкафа нет и раструб большой

Шкаф над плитой вешают далеко не все, опасаясь возгорания. И вытяжка лучше работает, если раструб ее по размерам плиты. В таком случае под раструб к стене крепят П-образную раму из уголка 20-25 мм на пяти саморезах в дюбелях. Если стена с обшивкой – тоже на 5 цанговых шпильках диаметром 4-6 мм.

Воздуховод при этом прячут в ПВХ короб соответствующего размера; его потом обклеивают пленкой-самоклейкой нужного цвета и рисунка. Делать в стене штробу под трубу диаметром более 100 мм при современных толщинах стен нереально, а на верхний срез короба хлопушка укладывается ничуть не хуже, чем на шкаф.

Электромонтаж

Проводку для вытяжки нужно проложить заранее. Как – зависит от оформления кухни. Если вытяжка включается вилкой в розетку, то можно просто пробросить за мебелью. Если же подключение постоянное через автомат, то проводку нужно спрятать в ПВХ коробе, под плинтусом или за обшивкой стены.

При постоянном подключении автомат ОБЯЗАТЕЛЬНО должен быть включен в разрыв фазы, а при монтаже автомат выключен и концы питающих проводов, даже не оголенные, обмотаны изолентой.

При подключении вытяжки в первую очередь подключается заземление. Если, вдруг, вытяжка подключается двумя проводами, заземлительный провод нужно подключить, ослабив несколько саморезов сзади, просунув оголенный конец заземлительного провода под обрамление вытяжки и туго затянув саморезы. Главный принцип подключения защитного заземления: подключать там, где может ударить.

Чистка и уход

Вытяжку, примерно раз в полгода, нужно очищать от гари, иначе возможно возгорание. Для чистки смонтированной описанным способом вытяжки ослабляют держащий гофр на патрубке хомут, снимают гофр, вывинчивают саморезы, держащие колпак, и колпак вынимают. Теперь все части вытяжки легко доступны для чистки изнутри. Только гофр нужно чистить осторожно: он тонкий, и его легко повредить. Но и замена, если нужно, обойдется в копейки. Силиконовый же стык вверху без особых усилий режется тонким острым ножом.

Видео: пример установки кухонной вытяжки своими руками

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Монтаж кухонной вытяжки своими руками: технология установки и крепления

Ни одна современная кухня не обходится без вытяжки. Они актуальны на отдельных кухнях, но особенно важны, когда квартира студия, где кухонное пространство объединено с жилой комнатой и все запахи сразу же распространяются по всему помещению. В статье будет рассказано о том, как правильно выбрать и как выполнить сборку вытяжки на кухне своими руками.

Содержание:

1. Виды кухонных вытяжек
2. Какую вытяжку выбрать
3. На какой высоте правильно установить вытяжку
4. Установка купольной вытяжки своими руками
5. Как установить встроенную вытяжку своими руками
6. Как установить плоскую рециркуляционную вытяжку
7. Полезные советы

Способ монтажа вытяжки напрямую зависит от ее модели. Поэтому вначале надо рассмотреть, какие виды вытяжек бывают.

Виды кухонных вытяжек

Вытяжка – это устройство, которое фильтрует воздух над плитой или варочной поверхностью. Классифицируют их по нескольким параметрам.

Различие по способу очистки воздуха

• Вытяжки с проточной системой очистки. Они прекрасно справляются с очищением воздуха от маслянистых испарений и копоти. Подключаются напрямую к вентиляционной шахте. Для ее максимальной эффективности, размер вытяжки должен совпадать или быть больше, чем варочная поверхность. Чтобы проточная система справилась, на нее устанавливают мощные и довольно шумные моторы.

• Вытяжки рециркуляционные. Они имеют угольные фильтры. Проходя через них, воздух очищается и попадает обратно в помещение. Фильтрующие картриджи требуется часто заменять, мыть их невозможно. Чаще всего такой системой оборудованы плоские модели вытяжек.

Совет: фильтр есть в любом типе вытяжке. Но где-то он состоит из нескольких металлических решеток в сборе, которые можно мыть, а где-то он одноразовый угольный. Если в рециркуляционных моделях его функция ясна, то в проточных вытяжках он защищает вентиляционную шахту от крупных жировых частиц.

Важно. Современные модели вытяжек оборудованы специальной системой ARS. Как только на плите что-то пригорает, она автоматически включается. Кроме этого, она имеет датчик движения, стоит к ней приблизиться, подсветка загорается ярче.

Различие по способу крепления

• Купольные или каминные. Это высокомощные устройства. Нередко дополняются большими функциональными возможностями. Крепятся к стене над плитой, занимая все пространство над собой. Не нуждаются в смене фильтров.
• Встраиваемые. Эти компактные модели практически незаметны на кухонном гарнитуре, так как встраиваются в специальную нишу. Требуют прямого подключения к вентиляции, что позволяет им отлично справляться с жиром и неприятным запахом. Решетки металлические и требуется их регулярная чистка. Допускается мытье в посудомоечной машине.

• Островные. Требуют много места, так как крепятся к потолку над плитой. Они оборудованы мощным мотором, который максимально быстро может справиться с задачей очистки. Это связано с тем, что нередко их устанавливают посреди кухни, над рабочим островком. Вытяжки из этой категории имеют красивые дизайны и высокую цену.
• Плоские. Монтируют в том случае, когда нет доступа к вентиляционной шахте. Это самодостаточное устройство работает от сети. Имеет средний по мощности вентилятор, который прогоняет грязный воздух через сменные картриджи. Стоимость самих вытяжек невысокая, в отличие от фильтров, которые придется периодически покупать.
• Угловые. Актуальны, если плита расположена в углу кухонного гарнитура. Благодаря популярности формы, ее выпускают с проточной и рециркуляционной системами.

Важно. Выбирая модель надо обратить внимание на ее высоту. При установке она должна располагаться над газовой поверхностью на расстоянии 75-80 см, а над электрической – от 65 до 80 см.

Какую вытяжку выбрать

Вытяжку выбирают на этапе проектирования кухонного гарнитура. Нужно заранее знать ее точные размеры и способ крепления. Помимо этих параметров, стоит учитывать уровень шума (особенно важно для квартир-студий), способ управления и режимы работы.

Совет: мощность вытяжки должна быть рассчитана исходя из общих размеров помещения кухни.

Мощность

• Как правило, бытовые вытяжки все имеют практически одинаковую мощность. Но есть интерьерные модели, которые обладая красивым дизайном, являются маломощными и для очистки воздуха им потребуется работать в течение очень длительного времени.

• Если система очистки выбирается для мест общественного питания, тогда показатель мощности очень важен. Чем он выше – тем лучше.
• Чтобы точно рассчитать мощность, стоит прибегнуть к формуле, которая складывается из соотношения кубического объема кухни и производительностью вытяжки. Например, длина кухни 6 м, ширина 3 м, высота потолка 3 м. Кубический объем получается 54 м³. Получившееся значение умножают на 10 и получают 540 м³/ч. Именно в таком виде и указана мощность изготовителем в характеристиках. Полученное значение является нижним допустимым при выборе вытяжки, иначе модель не справится с очисткой воздуха.

Режимы работы

• Почти все современные вытяжки имеют несколько режимов работы. В некоторых случаях – это кнопочный переключатель, которым можно выбирать один из двух режимов. Но чаще – несколько кнопок (4 и более). Более дорогие вытяжки имеют сенсорное управление.

Уровень шума

• На степень шума влияет воздухопроизводительность (параметр, который высчитывается при объеме кухни) и мощность вентилятора. Чем они выше, тем и шум будет выше.
• Но, как правило, недорогие варианты шумят сильнее из-за более низкого качества используемых материалов. Поэтому, стоит проверить ее работу еще при покупке в магазине.

На какой высоте правильно установить вытяжку

Есть усредненные рекомендации по выбору высоты для кухонной вытяжки. Но к каждой модели производитель дает информацию, на какой именно высоте ее нужно закреплять и зависит это от ее мощности.

• В среднем ее нижний край должен быть выше плиты на 65-90 см. Чем ниже, тем эффективнее ее работа. Но если закрепить вытяжку ниже 65 см, могут испортиться ее отдельные элементы из-за высокой температуры, слишком сильного пара или жировых брызг. Да и готовить будет неудобно. Ставить выше 90 см можно только в том случае, если рост владелица высокий и мощность устройства достаточная.

Совет: если плита электрическая, то высота монтажа вытяжки 65-70 см, а если газовая, то 75-90 см.

Установка купольной вытяжки своими руками

• Купольные вытяжки имеют проточную систему фильтрации и требуют прямого подключения к вентиляционной шахте. Для работы вентилятора рядом с ней должна располагаться розетка.
• Перед тем, как собрать вытяжку, кухонный гарнитур уже должен быть установлен. Учитывая высоту и ширину изделия, под нее делают разметку.
• Вытяжка должна прочно прикрепляться к стене. Поэтому под крепления для вытяжки на кухне вначале высверливают отверстия (если стена деревянная) или выдалбливают перфоратором (если бетонная или кирпичная). В них вставляют дюбеля и к ним с помощью болтов прикручиваются крепления для вытяжки (которые идет в комплекте).

• Когда каркас зафиксирован на стене, настает этап подключения вытяжки своими руками. Для этого на верхнюю часть купола одевают гофру до воздуховода и герметично закрепляют хомутом. Второй конец подводят к решетке вентиляции и фиксируют. Чтобы  он встал герметично, продают пластиковые обводы.
• При помощи зажженной спички проверяют работоспособность вытяжки и если все хорошо, гофру закрывают декоративной накладкой, которая предоставлена в комплекте с вытяжкой.

Как установить встроенную вытяжку своими руками

В отличие от купольной вытяжки, встраиваемая практически незаметна на кухонном гарнитуре. Ее устанавливают либо в навесной ящик, либо в выдвижную панель. Рассмотрим более простой способ установки в шкафчик.

• Навесной шкаф, в который встраивается вытяжка, заказывается строго по ее размерам. Эти характеристики должны прилагаться в инструкции к вытяжке.

Совет: если кухня уже готовая, то придется производить подгон по размерам. И если сам шкаф можно уменьшить самостоятельно, то его фасад придется заказывать заново.

• Так как вытяжка встраиваемая, ее нижний край должен быть по уровню шкафа. Поэтому дно поднимают на высоту устройства и прикручивают к нему. Вес конструкции довольно большой, надо выполнить сбор шкафа особенно тщательно. Дно рекомендуется фиксировать на евровинты.

• Шкаф будет маскировать воздуховод. В нем прорезают электролобзиком отверстие для гофротрубы. Если вентиляционная шахта расположена в стене за шкафом (так зачастую делают в загородных домах специально для вытяжки), то выпиливают и заднюю стенку. Если как в квартире у потолка, то верхнюю.
• Шкаф кладут на пол, на бок и к нему, на саморезы, прикручивают корпус вытяжки. Затем все водворяют на место и прочно закрепляют. Из-за высокого веса шкафа с вытяжкой, крепить его к стене на болты недостаточно. Для усиления, к стене сначала прикручивают металлический профиль для навесных шкафов, и уже на него навешивают конструкцию в сборе.
• Далее к вытяжке и вентиляции закрепляют гофротрубу. Вытяжку подключают к розетке и испытывают ее на работоспособность. Осталось прикрепить фасад шкафа, и работа на этом закончена.

Как установить плоскую рециркуляционную вытяжку

• Это подвесная конструкция, которая навешивается над варочной поверхностью. Так как система очистки в ней рециркуляционная, следовательно, она не имеет воздуховода и ее форма плоская.

Совет: для правильной работы, фильтры рекомендуется менять 2-3 раза в год.

• На корпусе вытяжки имеются отверстия за ее крепления на стене. Под них в стене перфоратором делаются отверстия и вставляются дюбель-гвозди.
• К ним крепятся навесы (если они есть в комплекте) и на них закрепляется вытяжка.
• Остается только подключить ее к сети и вытяжка готова к эксплуатации.

Полезные советы

Принцип установки вытяжки прост, но есть нюансы, от которых будет зависеть качество ее работы и удобство использования.

Как правильно присоединить воздуховод к вытяжке

• Только при самостоятельном строительстве дома можно спроектировать вентиляционное отверстие на кухне под вытяжку таким образом, что оно будет располагаться рядом, и для соединения нужен лишь небольшой переходник. Во всех остальных случаях используется либо гибкая гофротруба, либо пластиковая жесткая труба для воздуховода.
• Если выбор пал на пластиковую гладкую трубу, то нужны фитинги в виде поворотных углов.  Также потребуется не менее 2 переходников, которые соединяет воздуховод с вытяжкой и вентиляцией.

• Все места соединения плотно прилегают друг к другу, но чтобы добиться полной герметичности их сажают на герметик.
• Главное преимущество такой трубу – красивый внешний вид, который не нуждается в дополнительном декорировании экранами и коробами.
• Намного проще работать с пластичной гофротрубой, но из-за низкой эстетичности, ее желательно замаскировать.
• Если для прокладки к вентиляции придется огибать трубы или углы, то гофротруба просто незаменима. Она легко обходит все препятствия без дополнительных соединительных элементов.
• Гофру продают разного диаметра, выбирать нужно по размеру отверстия на вытяжке.

Совет: чтобы снизить уровень шума, ее рекомендуется максимально растянуть перед установкой.

• Один конец гофры прикрепляют к вытяжке и затягивают хомутом. Фиксация получается прочная и дополнительной изоляции не потребуется. К вентиляции она крепится при помощи решетки.

Совет: если есть подозрение на ухудшение работы вытяжки, надо заменить гофру. При эксплуатации в ней оседает жир и гарь, которые препятствуют эффективной работе.

Как правильно присоединить воздуховод к вентиляции

• Вентиляция есть в каждой квартире, расположена в кухне и ванной комнате и представляет собой решетку и проем за ней, который уходит в вентиляционную систему шахт дома.
• Чтобы присоединить к ней вытяжку, в магазине хозтоваров покупается специальный щиток. Он такого же размера, как и решетка на вентиляции.
• Решетку удаляют и на ее место закрепляют щиток, который сделан из литого пластика с круглым отверстием под трубу воздуховода.

К сожалению, прямое подключение хоть и простое, но имеет важный недостаток. При проектировании старых домов, вентиляция не была предусмотрена на использование ее для вытяжек в каждой квартире. Поэтому через общий канал запах через вытяжку может затягиваться в соседние квартиры. К тому же, изменится давление воздушного потока в шахте, и вытянуть воздух в нее смогут только самые мощные вытяжки.

• Чтобы этого избежать, можно пригласить специалиста вентиляционщика, который после осмотра на месте даст рекомендации по выбору модели вытяжки, ее мощности. Возможно, и проведет необходимую чистку вентиляции.
• Также можно сделать вентиляцию самостоятельно, подключив воздуховод напрямую к улице через окно.
• Последний вариант – установка рециркуляционной вытяжки, которой не требуется воздуховод.

Совет: в современных домах предусмотрены индивидуальные вентиляционные каналы и таких проблем не возникнет.

Монтаж кухонной вытяжки своими руками видео

Где лучше расположить розетку для вытяжки?

• Очень часто, вытяжки имеют слишком короткий провод, чтобы дотянуться до обычной розетки. А в большинстве домов не предусмотрена специальная розетка для нее. Поэтому либо придется делать проводку и штробить стены, либо использовать удлинитель.
• Если делается ремонт в кухне, то целесообразно сделать под вытяжку отдельную розетку.
• Она не должна располагаться в непосредственной близости от плиты и мойки. Лучше всего сделать ее наверху, справа или слева от вытяжки.
• Для защиты от скачков напряжения и перегорания мотора, розетку заземляют.

Сборка и установка вытяжки это довольно простой процесс, с которым можно справиться самостоятельно. Но важно следовать инструкциям, которые даны к конкретной модели. И тогда кухня, и вся квартира, будут под надежной защитой от гари и сильных запахов.

правила и особенности, основные этапы монтажа

На чтение 10 мин. Просмотров 21 Опубликовано 07.03.2020 Обновлено 27.02.2020

Установка вытяжки на кухне не является обязательным мероприятием и осуществляется по инициативе владельцев недвижимости. Присутствие и использование этой техники позволяет поглощать большую часть пара, тепла от печи, масляных и жировых испарений. Даже если еда на плите подгорит, установка предотвратит задымление квартиры, удалив продукты горения. Правильная установка кухонной вытяжки обеспечит более долгий срок службы мебели и отделки, которая будет всегда чистой и презентабельной. Монтаж изделия не представляет особой сложности и может быть выполнен самостоятельно. К приборам прилагается понятная схема, гарнитура и описание правил крепления. При этом необходимо обеспечить приток чистого и отвод отработанного воздуха, иначе техника окажется бесполезной.

Правила установки вытяжки на кухне

Чтобы конструкция не обвалилась, стена или мебель должны выдерживать вес вытяжки

Выбор и подключение вытяжки осуществляется исходя из планировки и размера помещения, места расположения плиты и характеристик самого устройства — вида, формы, размера, веса, набора опций. Различные модели можно вешать на стену или потолок, встраивать в гарнитур или столешницу. По принципу работы изделия подразделяются на вытяжные, где загрязнения удаляются по трубам, и циркуляционные, оснащенные фильтрами. В первом случае очистка проходит более эффективно, но сооружения сложнее в установке и требуют дополнительных вложений. Смонтировать циркуляционную систему проще, но она не удаляет тепло, задерживает не все испарения и влагу.

При установке вытяжки рекомендуется придерживаться следующих правил:

• соответствие прочности несущей стены или элемента кухонного гарнитура весу изделия;
• дизайн и размер, сочетающийся с интерьером помещения;
• отсутствие контакта с газовой трубой;
• расстояние между варочной панелью и прибором в пределах 65-80 см;
• размер экрана равен или больше поверхности плиты;
• мощность, обеспечивающая качественную вентиляцию помещения;
• удобство обслуживания и эксплуатации;
• возможность подключить самостоятельно.

Следует брать в расчет рост человека. Выступающий экран не должен быть на уровне его головы, иначе готовить будет неудобно и опасно для здоровья. Но если прикрепить технику слишком высоко, уменьшится ее эффективность. Кроме этого, чтобы включить или выключить устройство, придется пользоваться табуретом.

Особенности установки своими руками

В квартирах на кухне изначально предусмотрен вариант для подсоединения вытяжки к вентиляции

Установка в частном доме не предполагает наличия каких-либо существенных ограничений, так как владелец жилья сам выбирает планировку объекта. Выбор конструкции во многом определяется материалом, из которого построено здание, и его высотой.

Особенности монтажа:

• Отсутствие вентиляционной шахты. Необходимо прокладывать дополнительный канал. При этом можно выбрать любой вариант, наиболее подходящий с эстетической и практической точки зрения.
• Низкая высота строения. Из-за этого отсутствует достаточная естественная тяга. Нужно устанавливать механическую систему, что в деревянном доме связано со сложностью прокладки электросети.
• Соблюдение правил пожарной безопасности. Если в многоквартирных зданиях они изначально учтены, то частнику нужно разрабатывать проект самостоятельно.

Намного проще в техническом плане установить вытяжку на кухне городской квартиры. Изначально проектом предусмотрены вертикальные шахты, проходящие по всем уровням здания. К ним можно подключаться без получения специального разрешения от управляющих компаний. Владельцу жилья остается выбрать вытяжку, закрепить ее на основании и подсоединить к общей коммуникации.

Переносить газовые трубы самостоятельно не разрешается

При этом следует учитывать такие нюансы:

• Самостоятельно переносить газовые трубы запрещается. Если есть необходимость поставить плиту на другое место, к ней можно протянуть от стояка сертифицированный шланг.
• Вентиляционные шахты могут иметь разное предназначение. Они служат для вывода продуктов горения, канализационных испарений и выделений из жилых помещений. Не разрешается соединение разных по назначению конструкций, чтобы не допустить проникновение отработанного газа в магистрали, проходящие по залам и спальням.
• Чтобы обеспечить качественный крепеж в кирпичных домах, необходимо использовать анкерные болты толщиной 8-10 мм.

Поскольку вытяжки островного типа в городских квартирах практически не применяются, целесообразно остановиться на технологии сборки изделий встраиваемого, наклонного и подвесного типа.

Выбор места и подготовка инструмента

Инструменты для установки вытяжки

Чтобы монтировать вентиляционную систему для кухонной плиты, не требуются особые навыки и специальное оборудование.

Для работы потребуется:

• перфоратор, электрическая дрель, электролобзик;
• уровень, рулетка;
• молоток, отвертка;
• ножовка по металлу, напильник;
• разводной ключ или сантехнические клещи;
• силикон;
• карандаш;
• малярный скотч;
• строительные рукавицы, защитные очки;
• пакля или ФУМ лента.

Поскольку работать придется на высоте, целесообразно подготовить устойчивое основание. Затем нужно продумать подготовительный этап. Перед тем как повесить вытяжку, ее нужно на что-то положить. Для этого подойдет картон, фанера или ДСП.

Если предстоит сборка вытяжного канала, целесообразно подготовить небольшую стремянку. На время монтажа плиту лучше отодвинуть в сторону. Это позволит избежать повреждения ее поверхности и крышки в случае падения вытяжки или тяжелого инструмента.

Крепить технику допускается только на прочное и устойчивое основание. Это требование обусловлено не только вопросом сохранности оборудования. Падение изделия чревато разрывом газовой трубы и силового кабеля. Сочетание топлива и искр неминуемо вызовет пожар и даже взрыв.

Современные вытяжки комплектуются крепежными планками и декоративными коробами для маскировки труб, если их дизайн не сочетается с интерьером кухни. Благодаря этому ставить технику стало намного легче, чем это было раньше, когда использовались дюбели, саморезы и крюки.

Встроенная вытяжка позволяет экономить место

Наиболее оптимальным вариантом является интегрирование техники в кухонную стенку. Такой способ позволяет экономить место. Следует учесть, что расстояние от прибора до холодильника и мойки должно быть не менее 50 см. Такие правила обусловлены требованиями техники безопасности по обращению с электрическими приборами.

Если стены из гипсокартона, потребуется сделать инсталляцию. Лучше всего для этого подходят профильные трубы из нержавеющей стали. Металл можно не декорировать, а оставить как есть. Если несущая конструкция не вписывается в интерьер, она окрашивается под цвет стен, оклеивается плиткой, обоями или заключается в самодельный короб из негорючего материала.

В кухнях большой площади рабочая зона иногда размещается посередине комнаты или у стены напротив гарнитура. В первом случае выбирается вытяжка островного типа с потолочным креплением. Прибор оснащается фильтрами или отдельным вытяжным каналом. Чтобы скрыть коммуникации, можно установить натяжной потолок, опустив его на 1-2 см ниже воздуховода. Во втором случае лучшим решением будет каминная вытяжка с настенной фиксацией. Чтобы соединить ее с вентиляционной шахтой, используется канал из пластиковых труб круглого, прямоугольного или квадратного сечения.

Основные этапы монтажа вытяжки на кухне

Рециркуляционная вытяжка подойдет, если вентиляционный канал расположен далеко

Если позволяют требования техники безопасности, плиту и вытяжку лучше установить напротив выхода в общую вентиляционную систему. Если такой возможности нет, придется покупать трубы и заниматься их прокладкой. Вариант с фильтрами можно рассматривать как временный, так как циркуляционная система не отличается должной эффективностью очистки воздуха и удаления загрязнений.

Независимо от типа оборудования, любая работа начинается с его распаковки и контрольного осмотра. Изделие могло получить внутренние и внешние повреждения во время транспортировки. Затем следует провести контрольный пуск прибора с целью проверки его работоспособности. Часто бывает так, что идущие в комплекте винты и кронштейны не соответствуют необходимой прочности. Если их надежность вызывает даже малейшее сомнение, изделия нужно заменить.

Пошаговый путь монтажа навесных моделей:

1. Проведение разметки. Проводится вертикальная линия от центра плиты и горизонтальная, отмечающая нижнюю часть экрана. Затем делается вторая горизонтальная линия, по которой крепиться кронштейн.
2. Установка подвеса. Сначала высверливаются отверстия, затем в них забиваются дюбели. Если ниже находится слой выступающей отделки фартука, для компенсации перепада по вертикали используется деревянная рейка со сквозными отверстиями. В последнюю очередь проверяется горизонталь и прикручивается монтажная планка.
3. Навешивание вытяжки. Делать это нужно медленно и аккуратно, чтобы не потерять равновесие и не выронить изделие. Прорези на задней крышке корпуса совмещаются с выступами на планке, после чего его нужно опустить вниз до касания стены.

Заключительным этапом является фиксация фильтров в посадочных гнездах.

Трубу вытяжки можно закрыть декоративными дверцами

Встраиваемые модели требуют больше времени и сил для установки. Чтобы встроить вытяжку в стенку кухонного гарнитура, потребуется выполнить следующие манипуляции:

1. Проверить с помощью уровня горизонталь шкафа, к которому будет прикреплено оборудование. При необходимости провести корректирование.
2. Снять шкаф, разобрать его так, чтобы получить свободный доступ к днищу и крышке. Дверку лучше снять, чтобы она не мешала работе.
3. Приклеить малярным скотчем шаблон к днищу, перенести на него метки под отверстия для болтов и воздуховода. Повторить операцию на крышке.
4. С помощью дрели и электролобзика изготовить отверстия нужного диаметра, обработать их грунтовкой или акриловой краской для защиты от сырости.
5. Установить на вытяжку переходник для подвода вентиляционного канала.
6. Поставить шкаф на прибор, совместить отверстия, выполнить соединение предметов.
7. Повесить собранную конструкцию на крепежные элементы на стене.
8. Провести монтаж вентиляционного канала.

Шкаф с проходящей через него трубой не является декоративным элементом. Его можно использовать для хранения посуды, специй и прочих предметов кухонного обихода.

Установка воздуховода

Алюминиевая гофра для соединения вытяжки и вентиляционного канала

Воздуховод предназначен для вывода жара от плиты, пищевых испарений, дыма, влаги и продуктов горения топлива. Конструкция представляет собой трубопровод, один конец которого соединен с вытяжкой, а другой выведен в вентиляционную шахту или на улицу сквозь отверстие в стене дома.

Существуют такие варианты обустройства воздуховода:

• Алюминиевая гофра. Изделие недорогое, простое в установке и устойчивое к коррозии. Минусов у него тоже достаточно. Гофра сильно шумит, в складках скапливается грязь, эстетика оставляет желать лучшего.
• Пластиковые коробы. Продаются детали длиной 50-200 см. Сечение круглое, квадратное и прямоугольное. Комплектуются муфтами, коленами, переходниками и планками.
• Железные трубы. Как правило, выпускаются в квадратной форме с размером стороны 10-20 см. Соединение проводится в раструб, возможно последующее декорирование под мебель или отделку кухни.

Чем меньше поворотов воздуховода, тем лучше работает вытяжка

Чтобы собрать воздуховод для кухонной вытяжки, необходимо выполнить следующие мероприятия:

1. Провести замеры, составить чертеж коммуникации. На основании полученных данных сделать расчет необходимых материалов.
2. Прикрепить к стене планку, через которую будет выходить труба.
3. В соответствии со схемой выпилить фрагменты канала, снять с краев заусенцы, слегка скруглить внешние углы.
4. Провести сборку воздуховода, начиная от вытяжки. Устранить недочеты, если таковые обнаружены.
5. Разобрать конструкцию, разложить фрагменты в порядке соединения.
6. Еще раз собрать воздуховод, но уже с использованием силикона для герметизации стыков. Излишки раствора удалить влажной тканью или губкой.

Если вентиляционное отверстие в кухне единственное, его нельзя полностью закрывать трубой. Это приведет к нарушению циркуляции воздуха в комнате. В таких случаях нужно использовать комбинированную решетку, где верхняя ее часть закрыта съемной сеткой, а нижняя оснащена отверстием для входа воздуховода. Чтобы предотвратить проникновение в жилье соседских запахов, лучше приобрести решетку с обратным клапаном.

Кухонные вытяжки не обладают большой мощностью и безопасны в плане вероятности поражения током. Их можно подключать к стандартной розетке без заземления. Если длины кабеля не хватает, его можно заменить или подвести к прибору дополнительную розетку. Чтобы замаскировать кабель, используется пластиковый короб или труба.

Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки

Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.

Подготовительные работы



Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.



При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:

• Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.
• Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки



Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.

• Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.
• Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

Вам могут пригодиться



• Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.
• Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.

Советы по установке вытяжки



Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.

• Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.
• Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.
• Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.
• Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.

24.08.2017

Подписаться на рассылку

Установка вытяжки

— Боб Вила

Фото: istockphoto.com

Независимо от того, встроена ли она под шкафами или подвешена в качестве фокусной точки над кухонным островом, вытяжка — незамеченный герой на кухне, редко ценимый за ее решающую роль. действует, удаляя находящийся в воздухе жир, запахи и тепло, возникающие во время приготовления еды. Если вы собираетесь обновить старую бытовую технику, такую ​​как посудомоечные машины и холодильники, в рамках ремонта кухни, не забывайте о вытяжке — она ​​тоже заслуживает внимания.У вас может быть общее представление о том, что вы хотите от новой вытяжки, но вы, вероятно, по-прежнему будете ошеломлены широким спектром цен и опций, доступных сегодня. Выбор и установка вытяжки включает в себя больше, чем просто выбор стиля, который дополняет ваш существующий ассортимент. Чтобы подобрать модель, которая соответствует вашему кухонному пространству и стилю приготовления, помните о следующих особенностях.

Фото: istockphoto.com

Вытяжки без воздуховодов и с воздуховодами

В вытяжках используются вентиляторы для всасывания жира и пара, а также запахов пищи и избыточного тепла, но не все вытяжки одинаково хорошо справляются с этой задачей.Разница между средней и эффективной во многом зависит от типа вентиляции: бесканальная или канальная.

• Бесконтактные модели не выходят наружу из вашего дома. Вентилятор вытяжки без воздуховодов всасывает воздух и направляет его через угольный фильтр, который задерживает жир и некоторые запахи, но обычно он не так эффективен, как модели с внешней вентиляцией. Менее дорогие из двух стилей, вытяжки без воздуховодов могут стоить всего 50 долларов, а затем подняться до нескольких сотен долларов.
• Вытяжные вытяжки более эффективны, чем их бесканальные аналоги, и они также имеют широкий ценовой диапазон. Вытяжные вытяжки втягивают воздух для приготовления пищи, а затем выводят его за пределы дома через вентиляционное отверстие в стене или вверх через балки потолка и крышу. Более доступные варианты начинаются от 100 долларов, но домовладельцы, которым нужна высокоэффективная или дизайнерская вытяжка, могут заплатить более 1000 долларов.

Вариант без воздуховода или с воздуховодом также применим к популярным и компактным комбинациям микроволновых вытяжек.Домовладельцы, покупающие новый комбинированный блок, часто (ошибочно) сосредотачиваются в первую очередь на функциях, предлагаемых микроволновой печью. Но также важно взвесить возможности вентиляции, чтобы убедиться, что вы выбираете ту, которая достаточно эффективна и эффективна для ваших нужд.

Размещение двигателя вентилятора

Некоторые вытяжки звучат как самолет, готовящийся к взлету, в то время как другие практически бесшумны — это во многом зависит от расположения двигателя вентилятора. Внимательно прочтите упаковку или изучите информацию в Интернете перед покупкой, чтобы определить, где находится воздуходувка устройства.

Когда воздуходувка встроена прямо в вытяжку, вы можете отчетливо слышать, как он работает. Обычно чем сильнее вентилятор, тем громче шум, хотя некоторые более дорогие модели предназначены для минимизации шума.

Если вы хотите, чтобы при приготовлении пищи на плите было тише, поищите вытяжку с выносным вентилятором. Вы по-прежнему будете включать вентилятор таким же образом с помощью переключателя на вытяжке, но вентилятор будет дальше от вашего диапазона — часто либо на полпути в воздуховоде, либо на вершине крыши, тем самым подавляя шум.Выносной вентилятор — лишь один из множества наворотов, которые увеличивают стоимость вытяжки. Но если ваша кухня открыта для гостиной или обеденной зоны, или если кажется, что гости всегда собираются на вашей кухне, желание готовить и разговаривать, не крича вентилятора, может стоить дополнительных долларов.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Фото: istockphoto.com

Рекомендации по установке вытяжки

Если вы умеете делать все своими руками, заменить существующую вытяжку на новую модель относительно просто. Однако перемещение вытяжки во время ремонта кухни или ее установка в первый раз потребуют некоторых приспособлений.

Размер:

Стандартная ширина вытяжки составляет 30 дюймов (соответствует ширине стандартной серии), хотя для нестандартного дизайна кухни также доступны более широкие настенные и подвесные островные модели.

Размещение:

Для комбинаций микроволн и вытяжек нижняя часть шкафа над плитой должна быть не менее 30 дюймов над варочной поверхностью, чтобы оставалось место для установки. К счастью, многие подрядчики устанавливают такую ​​конфигурацию шкафов в новых домах именно по этой причине. Расстояние 30 дюймов также является предпочтительной высотой верхнего шкафа для вытяжки без микроволновой печи, хотя для отдельных моделей могут быть разные требования; После того, как вы выбрали вратаря, прочтите и соблюдайте рекомендуемые производителем характеристики роста.

Источник питания:

Если вы выбрали комбинированную модель, у вас должна быть электрическая розетка в шкафу над устройством для питания двигателя вентилятора и микроволновой печи. Хотя это не требуется строительными нормами, многие подрядчики по строительству новых домов будут устанавливать эту розетку в отдельной цепи на 15 или 20 ампер с достаточным током для работы микроволновой печи. Если вы устанавливаете вытяжку впервые и поблизости нет розетки, электрик должен установить ее рядом с местом, прежде чем вы сможете продолжить.В спецификациях вашего устройства будет указана его потребляемая мощность. Не все простые вытяжки потребляют достаточно энергии, чтобы потребовалась выделенная розетка, но комбинации микроволновых вытяжек должны иметь свою собственную цепь.

Сборка.

Как одинарные вытяжки, так и комбинированные блоки СВЧ-вытяжки поставляются с шаблонами, которые точно отмечают, где предварительно просверлить или вырезать отверстия для винтов, источника питания и вентиляции. Шаблон также покажет вам, где прикрепить кронштейн, поддерживающий комбинированную вытяжку, на внешней стене.Если вы устанавливаете вытяжку с наружной вентиляцией, но не устанавливаете ее на внешней стене, в выбранной вами модели должна быть предусмотрена возможность отвода воздуха вверх, так как вам придется провести воздуховод через потолок.

Фото: istockphoto.com

Уход за вытяжкой

После того, как вы установили вытяжку, поддерживайте ее работоспособность в течение ожидаемого срока службы, уделяя ей регулярное внимание и используя обезжиривающие очистители. Поскольку вентиляторы вытяжки втягивают жир и пар, предотвращайте образование липких отложений, распыляя на нижнюю часть вытяжки средство для чистки кухни и протирая ее так же часто, как и любую другую поверхность в помещении для приготовления пищи.

Если вы много готовите, рекомендуется также промывать фильтр вытяжного вентилятора не реже одного раза в месяц, иначе его отверстия могут настолько забиться жиром, что он перестанет работать эффективно. Просто сдвиньте или вытащите фильтр из нержавеющей стали, поместите его в раковину и протрите горячей водой, пищевой содой и обезжиривающим средством для посуды. Некоторые фильтры (см. Инструкции производителя) можно мыть прямо в посудомоечной машине, чтобы их было еще легче мыть.

Нужна помощь с установкой?

Найдите лицензированных технических специалистов в вашем районе и получите бесплатную бесплатную оценку вашего проекта.

+

Полное руководство для подрядчиков по установке вытяжек

В этой статье мы рассмотрим несколько способов, с помощью которых вы можете убедиться, что ваш заказчик доволен установкой вытяжки. Все эти советы подразумевают откровенность с клиентом. Важно предотвратить недопонимание, поэтому прозрачность крайне важна для того, чтобы клиент был доволен.

Помимо прозрачности, главное, на чем вы хотите сосредоточиться, — это подобрать правильную вытяжку для вашего клиента и затем правильно ее установить.

Также не забудьте дать им несколько советов по чистке и уходу за вытяжкой. Это показывает им, что вы надежный и заслуживающий доверия подрядчик. Не говоря уже о том, что это избавит вас от звонков в будущем по поводу вытяжки или вытяжки, которую нужно починить.

Сначала мы обсудим установку вытяжки, а затем перейдем к советам по чистке и обслуживанию. Мы знаем, что удовлетворение потребностей клиентов — одна из ваших первоочередных задач. С помощью этих советов мы надеемся ускорить процесс установки и убедиться, что вы уделяете приоритетное внимание потребностям клиента.

Перед установкой вытяжки вашего клиента

Перед установкой вытяжки вашего клиента не забудьте задать им пять вопросов, приведенных ниже. Мы хотим, чтобы они были довольны вашей работой на долгие годы.

Некоторые ошибки, которые допускаются при выборе и установке вытяжек, имеют приличный ценник. Поэтому невероятно важно дважды и трижды проконсультироваться со своим клиентом об их требованиях и предпочтениях к вытяжке. Получив четкие ответы на эти вопросы, можно приступать к установке.

Вы никогда не захотите сказать покупателю, что его вытяжка была установлена ​​неправильно и что ее нельзя отремонтировать без дополнительных затрат для него. Вот почему мы задали вам эти вопросы. Они сэкономят ваше время и избавят вас от хлопот, связанных с неудовлетворенным покупателем.

• Они хотят, чтобы их вытяжка выходила наружу? — Вытяжки бывают канальными или бесканальными, и, в среднем, вытяжные шкафы стоят дороже и требуют больше времени для установки.
• Есть ли в их стенах место для воздуховодов? — Без достаточного пространства ваш клиент не сможет вывести свой капюшон наружу.
• Какой вентилятор им нужен в вытяжке? — Ваш клиент может выбрать локальную или линейную воздуходувку.
• На какой высоте над варочной панелью клиент хочет установить вытяжку? — Вытяжки в помещении следует устанавливать на расстоянии 28–36 дюймов от варочной панели, а наружные вытяжки — на расстоянии 36–40 дюймов от варочной панели.
• Какой размер воздуховода нужен вашему клиенту? — Размер воздуховода зависит от кубических футов в минуту (CFM) вашей вытяжки; Чем больше CFM, тем больше размер воздуховода, необходимого для выталкивания кухонного воздуха из дома.

Они хотят, чтобы их вытяжка выходила наружу?

Вытяжки бывают канальными или бесканальными. Вытяжные вытяжки фильтруют воздух через воздуховоды, которые проходят горизонтально или вертикально за пределы дома. Вытяжки с воздуховодом невероятно эффективны и поддерживают самый чистый и свежий воздух по сравнению с вытяжками без воздуховодов.Итак, если вы хотите, чтобы покупатель был доволен, обязательно по возможности предлагайте вытяжку с вытяжкой.

Если вы выводите вытяжку наружу, у вас есть два варианта: горизонтальная или вертикальная вентиляция. Настенные вытяжки, вытяжки под шкафами и вставки часто вентилируются через стену, но они также могут вентилироваться через потолок.

Вот несколько вариантов вертикальной вентиляции, одна для настенных, а другая для островных вытяжек.

---

Варианты горизонтальной вентиляции

Настенные и островные вытяжки также могут вентилировать горизонтально; вот пара примеров.Если вы выберете один из этих вариантов вентиляции, убедитесь, что у вас есть 18 дюймов воздуховода перед любыми поворотами на 90 °. Это обеспечит эффективную циркуляцию воздуха на кухне вашего клиента.

---

Вытяжки без воздуховода

Другой вариант — вытяжка без воздуховодов. Вытяжки без воздуховодов фильтруют воздух через угольные фильтры внутри вытяжки и рециркулируют его обратно на кухню вашего клиента. Эти вытяжки еще называют рециркуляционными.

Одна из распространенных жалоб, которые мы получаем в Proline, заключается в том, что вытяжки без воздуховодов не выпускают воздух с достаточной мощностью за пределы кухни.Но они, безусловно, будут очищать воздух лучше, чем без вытяжки. Кроме того, если ваш клиент живет в квартире или многоквартирном доме, где вы не можете установить воздуховоды, бесканальная вытяжка — их единственный вариант.

Трансформируемые вытяжки

У вашего клиента тоже есть третий вариант: трансформируемые вытяжки. Это вытяжные шкафы с воздуховодом, которые можно преобразовать в рециркуляционные или бесканальные, добавив угольные фильтры или комплект рециркуляции в верхнюю часть их вытяжек.

Примечание: После того, как ваш клиент перейдет на вытяжку без воздуховода, он не сможет вернуться к вытяжке с воздуховодом.Итак, поговорите с ними и убедитесь, что они на 100% уверены в своем решении.

Чаще всего мы видим, что клиенты выбирают трансформируемую вытяжку, потому что им нравится стиль вытяжной вытяжки, но они хотят, чтобы она была рециркуляционной.

Есть ли в их стенах место для воздуховодов?

Чтобы установить вытяжку с вытяжкой, ваш клиент должен убедиться, что внутри потолка или стен достаточно места для вентиляции воздуховодов наружу. Главное, что вам нужно знать при установке, — это расположение шпилек и других деревянных балок конструкции.Вам нужно будет обойти их, чтобы вывести воздуховод наружу.

Поговорите со своим клиентом и узнайте, есть ли у него какие-либо планы строительства дома, или сходите и сделайте визуальный осмотр дома. Тогда вы сможете порекомендовать им, где установить вытяжку и проложить воздуховоды.

Какой вентилятор им нужен в вытяжке?

У вашего клиента есть два варианта вытяжных вентиляторов: локальный или линейный. Внутри вытяжки установлен локальный вентилятор, а внутри воздуховода установлен встроенный вентилятор.

Встроенные воздуходувки расположены дальше от вытяжки, поэтому они работают тише, чем местные воздуходувки. Их можно установить как можно дальше в воздуховоде на уровне крыши.

На какой высоте над варочной панелью клиент хочет установить вытяжку?

Для кухонной плиты или кухонной плиты вытяжки должны располагаться на расстоянии не менее 28 дюймов. Как правило, вытяжки в помещении устанавливаются на высоте от 28 до 36 дюймов над варочной панелью. Это предотвращает чрезмерное тепловое повреждение или плавление схемы, поэтому жизненно важно, чтобы вытяжка вашего клиента была установлена ​​в этом диапазоне.Если вытяжка установлена ​​слишком далеко от варочной панели, она не будет так эффективно выводить нежелательный воздух из дома.

Если вы устанавливаете уличную вытяжку над решеткой, установите ее на расстоянии 36–40 дюймов от варочной панели. Это компенсирует сильный жар, выделяемый решетками для барбекю.

Какой размер воздуховода нужен вашему клиенту?

Если ваш клиент покупает вытяжку с вытяжкой, ему потребуется подходящий воздуховод для вывода нежелательного воздуха за пределы дома.Диаметр этого воздуховода влияет на то, как будет работать их новая вытяжка, и должен рассчитываться на основе мощности вытяжки или кубических футов в минуту (CFM).

Вот рекомендуемый размер воздуховода на основе CFM вытяжки.

• 0-400 куб. Футов в минуту: минимум 4 дюйма, 6 дюймов рекомендуется
• 401-600 кубических футов в минуту: минимум 6 дюймов, 8 дюймов рекомендовано
• 601-900 кубических футов в минуту: минимум 7 дюймов, рекомендуется 8 дюймов
• 901-1200 кубических футов в минуту : минимум 8 дюймов, рекомендуется 10 дюймов
• 1200+ CFM: минимум 10 дюймов, 12 дюймов рекомендуется

После установки вытяжки вашего клиента

После установки вытяжки вашего клиента вы можете дать им несколько полезных советов, чтобы убедиться, что они имеют большой опыт работы с их новой вытяжкой.

Очистка фильтров вытяжных шкафов

Большинство вытяжек поставляются с перегородкой из нержавеющей стали или сетчатыми фильтрами. Чтобы вытяжка продолжала работать эффективно, очищайте перегородку или сетчатые фильтры каждые три-шесть месяцев.

Если вы часто готовите в стиле вок, китайскую или азиатскую кухню, ежемесячно проверяйте фильтры на наличие жира и грязи и при необходимости очищайте их. Фильтры из нержавеющей стали можно мыть в посудомоечной машине — их также можно мыть вручную с мылом.

Если вы установили для своего клиента вытяжку без воздуховода, возможно, он использует угольные фильтры.Их не чистят, а заменяют примерно через 120 часов приготовления (от трех до шести месяцев) или если вы начинаете замечать резкий запах на кухне.

Очистка вытяжки

Вытяжку вашего клиента также необходимо периодически чистить. Для быстрой и легкой очистки посоветуйте им использовать средство для мытья стекол. Для более сильного загрязнения можно нанести ацетон на ткань и протереть колпак по нити из нержавеющей стали.

Дополнительную информацию о чистке вытяжек смотрите в видео ниже.

Как чистить двигатель

Воздуходувка не нуждается в чистке, пока ваш клиент обслуживает свои фильтры вытяжки. Но если они заметят, что вытяжка не втягивает столько воздуха, сколько следовало бы, возможно, их вентилятор нуждается в чистке.

Они могут открутить нагнетатель от вытяжки после снятия фильтров. Затем снимите пластиковую крышку воздуходувки, и у них будет доступ к лопастям вентилятора. Их можно мыть водой с мылом или поместить в посудомоечную машину.Посмотрите видео ниже для получения дополнительной информации.

Вашему клиенту может потребоваться подпиточный воздух для вытяжки.

Подпиточный воздух заменяет воздух в доме вашего клиента, который выходит наружу. Он прикрепляется к их воздуховодам вместе с датчиком давления воздуха. Он срабатывает, когда давление воздуха падает ниже определенного уровня, и закрывается, когда на кухне достаточно воздуха.

Если они не будут постоянно включать вытяжку или не установят вытяжку высокой CFM (1200+) на маленькой кухне, вашему клиенту не понадобится комплект для подпиточного воздуха.Для бесканальных вытяжек никогда не требуются комплекты подпиточного воздуха, поскольку воздух рециркулирует обратно в дом.

Ознакомьтесь с отличным воздушным набором для макияжа на Amazon здесь.

Демпферы вытяжки

Всегда рекомендую вашему клиенту установить демпфер вытяжки для вашего клиента. Внутри их воздуховодов установлен демпфер для предотвращения попадания внутрь листьев, грязи и прочего мусора. Он также предотвращает обратную тягу, если вы установите его ближе к вытяжке. Обратное вытягивание происходит, когда воздух проходит из воздуховода через фильтры на кухню.

Бонусный совет!

При отгрузке вытяжек меньшие вытяжки отправляются наземным транспортом, а более крупные и тяжелые — грузовыми. Грузовые грузы обычно доставляются в гараж или на подъездную дорожку, в то время как большинство наземных грузов появляются у входной двери. Конкретные сроки доставки можно узнать на веб-сайте дистрибьютора вытяжек. Затем вы можете вместе со своим клиентом согласовать график ремонта.

Краткое содержание

Самое важное для вас — это общаться со своим клиентом.Убедитесь, что они на 100% уверены в своей вытяжке. Последнее, что вам нужно, — это сказать клиенту, что его вытяжка не может быть преобразована в бесканальную, что вытяжка установлена ​​слишком низко, что размер воздуховода слишком мал… список можно продолжить. Просто следуйте этим советам, чтобы облегчить установку вытяжки.

После завершения установки вы можете еще больше помочь своему клиенту, рассказав ему, как поддерживать вытяжку в хорошем состоянии.Ваш клиент обязательно оценит это — и это отличный способ завоевать их доверие. Таким образом, если что-то пойдет не так, вы будете первым, к кому они обратятся за помощью!

Надеюсь, эти советы по установке вытяжки до и после нее были для вас полезны. Удачи с установкой!

Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Как установить вытяжку скрытого типа на кухне

Этот пост спонсируется Lowe’s.Все мысли и мнения — наши собственные.

Помните этот рендеринг дизайна кухни # pearlround2, который мы поделили? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали.Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут). Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.

На нашем рендере вы могли заметить, что вытяжки нет. Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе. На рынке представлено множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

GE Вставка вытяжки

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно.Размер вставки составляет 11,125 дюймов в глубину, 9,625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — У Lowe’s есть действительно информативное руководство по покупке вытяжек на своем сайте, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2. Монтаж в шкафу

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не делали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3.Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, какого размера сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и обвели карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов.Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как отверстие было вырезано, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем вентилировать ее вверх над шкафами и к внешней стене справа.Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там есть.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!

Установка и подключение кухонной вытяжки.Как правильно проветрить кухню в квартире своими руками Монтаж системы вентиляции на кухне

Чтобы в квартире или доме был свежий и чистый воздух, кухня должна иметь хорошую вентиляцию. Естественная вентиляция не справляется с задачей своевременного удаления запахов во время готовки, поэтому над плитой навешивается специальное устройство принудительной вентиляции — кухонная вытяжка. Как правильно установить вытяжку, как закрепить и вывести в систему вентиляции — об этом позже.

Установка вытяжки на кухню — мудрое решение

Как повесить вытяжку над плитой

При правильном размере он равен по ширине или даже немного больше ширины плиты. Для правильной установки вытяжки необходимо ее правильно расположить и закрепить. Вытяжка расположена точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки 75 см.
• Выше электрическая величина чуть меньше — 65 см минимум.

Точную высоту определяете сами — по росту хозяйки, которая будет готовить. Нижний край капюшона должен быть чуть выше ее головы. Ниже минимального расстояния висеть не стоит, а повыше можно. Но если вам нужно повесить технику выше 90 см от уровня печи, вам понадобится агрегат повышенной мощности — чтобы загрязненный воздух эффективно удалялся.

Капюшон крепится в зависимости от типа.Встроенный — в специально заказанный шкаф. Навесные (плоские) и куполообразные (каминные) — к стене. Сами вытяжки для камина могут состоять из двух частей — блока с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы их выводы совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплект входит подвесная система и четкие рекомендации, что и как делать.

Этапы установки

Весь процесс установки и подключения можно разбить на несколько этапов:

Если рядом есть розетка, то с подключением к электросети проблем не будет.Остальные этапы тоже не очень сложные, но мы рассмотрим их более подробно.

Настенное или купольное устройство, модель

Хотя внешне эти две модели разные, они крепятся к стене. На задней стенке у них четыре отверстия — два слева, два справа. Многие производители поставляют свою продукцию с монтажным шаблоном, на котором отмечены места крепления. Все, что нужно, — это прислонить шаблон к стене, перенести отметки. Если шаблона нет, замерьте расстояние между отверстиями, перенесите на стену.Если есть помощник, можно попросить подержать его на выбранной высоте, а отметки сделать самостоятельно.

Дальше все просто: сверлом проделываем отверстия подходящего размера, вставляем пластиковые заглушки для дюбелей, затем на дюбель-гвозди навешиваем вытяжку. Естественно, мы проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и не мешает. Часто рядом с плитой проходит газовая труба, из-за чего невозможно повесить вытяжку вплотную к стене.В этом случае можно прибить к стене деревянные бруски, а вытяжку уже можно прикрепить к брускам. Это простой вариант, но не очень хороший — бруски покрыты копотью и их сложно мыть.

Второй вариант установки вытяжки за трубы — использование шпильки (второе название — сантехническая шпилька). У них есть резьба для ввинчивания в стену, гладкая часть, позволяющая переносить вытяжку на определенном расстоянии от стены и меньшую резьбу с двумя гайками, которыми мы будем крепить корпус.Есть эти шпильки разных размеров, выбирайте, какой вам нужен, но все гайки предназначены для бита или восьмиугольного ключа.

Данный вид крепления вытяжки универсален, прост в исполнении и надежен. Так же удобнее чистить — металл обычно нержавеющий, от отложений отмыть несложно.

Установка встраиваемой вытяжки в шкаф

Встраиваемая вытяжка практически полностью скрыта в сделанном для нее шкафу. Крепится так же, как описано выше — на саморезы, только они вкручиваются в стены.Только предварительно в полках, расположенных наверху, необходимо проделать отверстия для воздуховода. Делается это после покупки вытяжки, так как расположение воздуховыпускного отверстия зависит от компании и модели.

Если шкафчик висит, лучше его снять. Установите вытяжку в снятый шкаф, отметьте на нижней полке место выхода воздуха, вырежьте его. Для этого проще использовать лобзик и пилку с мелкими зубьями. Напильник из ламината почти не оставляет сколов.При желании место среза можно заклеить пластиковым С-образным мебельным профилем. Они жесткие и гибкие. Гибкость в использовании проста — гнется под любым углом, жесткие перед установкой строительным феном придется прогреть … Эти профили «устанавливаются» на клей, чаще всего используются «жидкие гвозди». После установки на место удалите остатки клея (влажной чистой тканью), закрепите малярным скотчем на полке. Лишний профиль срезаем напильником с мелким зубом, срез зачищаем мелкозернистой наждачной бумагой.

Таким же образом проделываем отверстия и в остальных полках. Кстати, они могут быть уже не круглыми, а прямоугольными — это зависит от выбранного вами сечения воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и фиксируется. Встроенная вытяжка крепится к ней саморезами через отверстия в корпусе. Далее идет процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Поскольку потребляемая мощность вытяжек редко превышает 1 кВт, их можно включать в обычные розетки.Желательно, чтобы они были заземлены. Это требование должно быть выполнено, если вы хотите, чтобы гарантия действовала.

Если проводка в квартире старая, заземляющий провод можно перекинуть самостоятельно. Только не крепите его к водопроводным или отопительным трубам. Это грозит возможностью поражения электрическим током или даже смерти для вас, участников вашей бойни или соседей.

Чтобы протянуть заземляющий провод, на экране найдите шину с прикрепленными к ней проводами или трубу, к которой приварен / прикручен многожильный провод.Вы также можете подключить к этим устройствам свой многожильный провод (не загибая те, которые уже есть). Чтобы он нормально работал, сечение должно быть 2,5 мм, провод — многопроволочный медный, желательна негорючая оболочка.

Некоторые вытяжки имеют на конце вилку. С подключением таких моделей вопросов не возникает — в розетку и все. Но есть модели, у которых шнур оканчивается проводами. Это не из-за жадности производителя, а для того, чтобы потребитель решил, как лучше подключить оборудование.Если хотите — можете подключить вилку. Такой вариант не подходит — возьмите клеммник и подключите через него. Другой вариант — клеммники Wago. Их нужно взять по три штуки — по количеству проводов. В одной клеммной колодке от вытяжки и от экрана подключаются одинаковые провода — фаза с фазой (здесь цвета могут быть разные), ноль (синий или синий) с нулем, земля (желто-зеленый) с землей.

Канал для вытяжки

Одним из этапов установки вытяжки является выбор и установка воздуховодов.Из кухни удаляется воздух комнатной температуры, поэтому к воздуховодам особых требований нет и можно использовать любые. Обычно используются три типа:

Еще есть разница между пластиковым и гофрированным воздуховодом — цена. Полимеры дороже. Несмотря на это, если у вас есть возможность установить вытяжки с использованием ПВХ, наденьте их. Обладая одинаковым поперечным сечением, они обеспечивают более эффективное удаление воздуха и меньший уровень шума.

Сечение труб воздуховодов определяется размером выходного отверстия на вытяжке.В случае прямоугольных труб используется переходник.

Размеры воздуховодов вытяжек

Круглые воздуховоды выпускаются трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечения плоских воздуховодов больше и они представлены в таблице.

Как выбрать размер? В случае круглых труб их диаметр должен соответствовать диаметру выпускного отверстия. Очень нежелательно ставить на выход переходник, а потом использовать воздуховод меньшего диаметра — это снизит скорость очистки воздуха.И даже если вытяжка будет очень мощной, то с очисткой воздуха она не справится.

При выборе сечения воздуховода прямоугольного сечения — площадь его сечения не должна быть меньше площади сечения отводного патрубка. Причем подключение осуществляется через подходящий переходник.

Как прикрепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать алюминиевую гофру для воздуховода, нужно будет подумать, как ее прикрепить к шкафу и к вентиляции.Для этого вам потребуются струбцины подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции вам также понадобится специальная вентиляционная решетка. В верхней части имеется отверстие для подсоединения трубы воздуховода. В нижней части расположены отверстия для удаления воздуха из кухни за счет естественной циркуляции при неработающей вытяжке.

Для крепления гофры подойдет решетка с выступом — вокруг отверстия имеется ободок в несколько сантиметров, на который надевается гофра, после чего крепится с помощью хомута подходящего размера.

По такому же принципу крепится гофрированный воздуховод к вытяжке. Имеет выступ, на который надевается гофра. Соединение стягивается хомутом.

Как закрепить воздуховод к стене

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Их сначала монтируют на стену с помощью дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепежа на 50-60 см. В эти защелки при установке без особых усилий вставляются трубы.

Если воздуховод должен быть прикреплен к потолку, можно использовать те же крепления. Но если необходимо выдержать определенное расстояние от потолка, такой вариант установки не подойдет. В таких случаях берут вешалки из перфорированного гипсокартона, прикрепляют к потолку, затем к ним небольшими винтами из ПВХ воздуховод для вытяжки.

Гофрированные воздуховоды крепятся к стенам с помощью хомутов или больших пластиковых стяжек. При необходимости их также крепят к потолку с помощью перфорированных алюминиевых подвесок.

Куда и как вывести воздуховод

Чаще всего воздуховод от вытяжки на кухне подключается к вентиляционному отверстию, через которое проходит естественная вентиляция (за счет сквозняков). Это неправильно, так как в этом случае большая часть решетки закрывается воздуховодом, и воздухообмена через оставшиеся отверстия будет явно недостаточной.

Правильно подключите воздуховод к отдельному вентиляционному каналу. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентиляционного канала нет, но рядом есть внешняя стена, можно вывести трубу наружу, поставив решетку снаружи. Это два способа обеспечить достаточную вентиляцию и обеспечить правильную работу вытяжки.

Как выйти на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, нужно проделать в нем отверстие. И это единственная трудность. Далее в это отверстие вставляется воздуховод, залитый раствором. Снаружи яма закрывается решеткой, чтобы внутрь не попал мусор, не селились птицы и мелкие животные.

Для предотвращения попадания воздуха в помещение с улицы устанавливается обратный клапан (на рисунке выше он обозначен наклонной линией). Кстати, устанавливать его желательно при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Обратный или обратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину … Он подвижно прикреплен к трубе в двух местах — сверху и снизу, лепестки поддерживаются слабой пружиной.Пока вытяжка не работает, клапан закрывает воздух снаружи. При включении вытяжки воздушный поток прогибает пластину вперед, нажимая на пружину. Как только капот выключен, пластина возвращается на место с помощью пружин. Если установить вытяжку без этого клапана, зимой на кухне может быть слишком холодно — наружный воздух легко попадет в комнату.

Чтобы вытяжка не мешала естественной вентиляции на кухне

Кстати, с помощью тройника и обратного клапана можно установить вытяжку так, чтобы она не мешала естественной вентиляции на кухне.Вам понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентиляционной решетке крепится тройник, к его нижнему входу присоединяется воздуховод от вытяжки, а на свободном выходе ставится обратный клапан, то только так, чтобы лепестки блокировались при прохождении воздуха из трубы (на фото ниже ).

Как работает такая система? При выключении вытяжки лепестки обратного клапана загибаются, воздух из кухни попадает в вентканал через решетку и открытый выход тройника.При включении вытяжки поток воздуха из нее раскрывает тарелку клапана, и воздух попадает в систему вентиляции. Когда капот выключен, пружины снова открывают воздух через тройник.

Внешне такая система выглядит не очень привлекательно и ее придется как-то замаскировать. Но это единственный способ подключить вытяжку к единственному существующему вентиляционному отверстию и не уменьшить воздухообмен.

Домочадцы, как известно, стремятся сделать каждую мелочь в доме своими руками, чтобы быть уверенным в результате.Вероятно, именно они придумали житейскую мудрость, что если хочешь, чтобы все было хорошо, ты должен делать это сам.

Многие, стремясь улучшить удобство и красоту интерьера, переходят на систему вентиляции кухни.

2 Классификация типов систем вентиляции на кухне

Разрабатывая кухонную вентиляцию своими руками, в первую очередь следует определиться, какой тип вытяжки больше всего подходит для кухни, чтобы неправильный выбор ее типа не привел к нежелательной перепланировке комнаты или нарушению ее работы. интерьер кухни.Или наоборот, если в ваши планы входит кардинальная перепланировка и полное изменение интерьера комнаты — то и под новый интерьер не менее важно.

На данный момент существует несколько основных видов этой техники:

• Вытяжка купольная — традиционный и самый распространенный вариант. Подходит для большинства классических кухонь.
• Подвесная — вытяжка плоская, часто устанавливается между варочной панелью и навесным шкафом … Не нарушает общий стиль интерьера.
• Вытяжка угловая — подходит для кухонь с небольшой площадью, на которых из-за нехватки места плита расположена в углу.
• Островная вытяжка — предназначена для кухонь, площадь которой позволяет разместить варочную панель на своеобразном острове посреди комнаты. Такая вытяжка устанавливается для приближения интерьера комнаты к образу профессиональной кухни.
• — монтируется в шкафу, скрывая его основную часть, а также воздуховоды от посторонних глаз.Отличный вариант для тех, кто не желает нарушать общий стиль и дизайн интерьера.

Определившись, какой тип вытяжки подойдет вам, можно приступать к изучению тонкостей выполнения работ по установке системы вентиляции своими руками.

2.1 Самостоятельный монтаж и демонтаж кухонных вентиляционных систем

При установке системы вентиляции своими руками важно изначально правильно рассчитать необходимую мощность вытяжки.Неправильный выбор производительности может привести к неисправности системы.

Расчет вытяжной мощности — залог правильной работы систем

Существует стандартная формула для расчета мощности вытяжки: это объем помещения, умноженный на 12. Объем помещения рассчитывается просто путем умножения его площади на высоту. А цифра 12 — рекомендуемый стандарт количества обновлений воздуха на кухне за один час.

2.2 Выбор правильного воздуховода для вашей вентиляционной системы

Рассчитав необходимую мощность вытяжки, нужно также выбрать трубу для соединения вытяжки с вентиляционной шахтой, до которой легко добраться, сняв декоративную решетку, которая ее скрывает. Только правильный выбор диаметра и длины трубы обеспечит оптимальную работу вентиляционной системы.

Самыми распространенными вариантами являются и. Диаметр воздуховода нужно подбирать исходя из размеров выходного отверстия.Ни в коем случае нельзя устанавливать трубу меньшего диаметра, так как это приведет к снижению производительности системы и повышению уровня шума при ее работе.

При установке трубы, соединяющей вытяжку с вентиляционной шахтой, желательно избегать большого количества резких поворотов в воздуховоде, так как это неизбежно отрицательно скажется на мощности. Если без поворотов совсем не обойтись, желательно сделать их плавными, с большим радиусом или сделать один изгиб на 90 градусов в два этапа по 45.

При выводе воздуховода не в вентиляционную шахту, а прямо на улицу, выход трубы необходимо оборудовать решеткой, а также обратным клапаном. в этом случае он будет служить защитой от попадания посторонних предметов в воздуховод, а обратный клапан не позволит потокам воздуха создавать обратную тягу.

Важность правильной вентиляции

В отличие от того времени, когда проектировалось большинство многоквартирных домов, а скорость вентиляции рассчитывалась исходя из пропускной способности деревянных окон, современные квартиры по большей части уже оснащены пластиковыми окнами, которые пропускают намного меньше воздуха снаружи.

Это тоже стоит учитывать при расчетах, так как в этом случае при работе вытяжки воздух начнет поступать из остальных комнат квартиры, а также из вентиляционной шахты, расположенной в ванной. Избавившись от одной проблемы, мы создадим следующую. Этого можно избежать, встроив в стену приточную вентиляцию. По сути, это отрезок трубы, по которой при разрежении атмосферы на кухне начинает течь воздух извне.

Такая система тоже должна быть оборудована решеткой и обратным клапаном, но теперь этот клапан больше не пропускает воздух из кухни наружу. А решетка по традиции защищает воздуховод от мусора и посторонних предметов. Лучше всего разместить их за радиатором отопления, чтобы поступающий снаружи воздух успевал немного прогреться.

Диаметр трубы следует рассчитывать исходя из мощности вытяжки, а также интенсивности ее использования. Чтобы не усложнять себе задачу, иногда при невысокой мощности вытяжек достаточно оборудовать на кухне пластиковое окно с приточным клапаном.

Быть или не быть сносу вентиляционного канала?

Многие при перепланировке кухни решаются на снос, который, по их мнению, не приносит никакой пользы, а лишь занимает полезную площадь помещения. Ни в коем случае нельзя этого делать.

Этот ящик — не только элемент интерьера. Он также является частью общестроительной системы естественной вентиляции, и ее снос неизбежно приведет к нарушению работы вентиляционной шахты.Будет нарушена не только вентиляция вашей квартиры, но и запахи соседних квартир могут стать вашими постоянными гостями.

К тому же снос ящика просто запрещен, что может привести к проблемам, если несанкционированная перепланировка такого типа будет обнаружена компетентными органами. Помимо штрафов, от вас также могут потребовать перестроить кухонный вентиляционный канал.

Итак, при изменении планировки комнаты от этой возможности стоит отказаться.Поэтому, поскольку он не снимается, можно сделать его декоративную отделку, гармонично вписав в общий стиль интерьера.

2.3 Правила эксплуатации и профилактики вентиляции кухонной системы

Правильная работа — залог эффективности системы

При установке и последующем использовании системы вентиляции на кухне важным правилом должно стать «не навреди». Вмешательство в первоначальную систему вентиляции при перепланировке кухни должно быть таким, чтобы улучшить исходную систему вентиляции, а не снизить ее производительность.

Как уже было сказано выше, при разработке проекта системы вентиляции и перепланировке помещения нужно отказаться от сноса вентиляционного бокса, так как это чревато негативными последствиями для вас и ваших соседей.

Неправильный выбор мощности вытяжки также влияет на производительность системы вентиляции. Слишком слабая вытяжка не сможет вовремя очистить воздух, а слишком сильная для данного объема помещения приведет к разбалансировке воздушных потоков.

Также одним из ключей к длительной работе системы является ее своевременная профилактика.

Своевременная профилактика — залог долголетия и способ сэкономить

Известно, что при эксплуатации любого оборудования лучше вовремя проводить профилактическое обслуживание, чем впоследствии проводить дорогостоящий ремонт. Профилактику систем вентиляции необходимо проводить регулярно, и это довольно простая процедура, которую также можно выполнить своими руками, без привлечения специалистов.

Воздуховоды следует проверять не реже одного раза в год и при необходимости очищать от копоти и пыли.Также очистите решетку, расположенную на конце вытяжного канала, если она вынесена наружу. Не менее важно очистить решетку приточной вентиляции.

Решетка для жира, расположенная на вытяжке, должна быть предотвращена, как только она станет грязной. Иногда достаточно помыть решетку теплой мыльной водой, без использования агрессивных моющих средств и жестких металлических щеток.

Неправильно подобранное моющее средство может испортиться, повредив покрытие. Причем периодичность замены угольного фильтра следует рассчитывать исходя из интенсивности использования вытяжки.

В целом вопрос самостоятельной установки системы вентиляции достаточно широк, но мы надеемся, что информация, представленная в нашей статье, помогла вам выяснить некоторые нюансы, связанные с этим видом работ. А система вентиляции, установленная вами самостоятельно, будет исправно работать, радуя своей функциональностью и дополняя интерьер кухни.

19 июня 2017 г.
Специализация: отделка фасадов, внутренняя отделка, строительство дач, гаражей.Опыт садовода-любителя и огородника. Также он имеет опыт ремонта автомобилей и мотоциклов. Хобби: игра на гитаре и многое другое, на что не хватает времени 🙂

Вентиляция на кухне отвечает не только за удаление запаха готовки, но и за воздухообмен во всем доме. При этом не все домашние мастера знакомы с правилами и нюансами монтажа вентиляции. Поэтому далее я расскажу обо всех основных моментах, связанных с обустройством системы вентиляции на кухне.

Варианты воздухообмена

Задача любой кухонной вентиляции — удалить из комнаты старый воздух и обеспечить приток нового воздуха. В зависимости от способа реализации системы воздухообмена делятся на три типа:

Натуральный

Естественная вентиляция работает из-за перепада давления на кухне и снаружи дома. Надо сказать, что этот раствор применялся в старых домах.

Достоинство. Главное преимущество — энергонезависимость.

недостатки … У этого решения немало недостатков:

• Низкая эффективность … Натуральные системы наименее эффективны. Если в многоквартирном доме такое решение все же справляется с поставленной задачей, то от его использования в частном доме лучше отказаться;
• Нестабильность работы … Эффективность работы во многом зависит от погодных условий.

Несмотря на недостатки, это решение пользуется большой популярностью.Как я уже сказал выше, он есть во всех домах, построенных в советское время.

Есть два способа эффективно справиться с недостатками естественного воздухообмена:

• Установка вытяжки … Подключение вытяжки к вентиляции на кухне позволяет практически полностью избавиться от запаха готовки;

• Установка решетки с вентилятором … Решетка с вентилятором позволяет значительно повысить эффективность воздухообмена в помещении.По сути, это решение превращает естественную цепь в цепь питания.

Если вам не нравится, как вытяжка смотрится в интерьере, можно замаскировать. Например, прибор можно встроить в один из кухонных шкафов.

Поставка

Система питания довольно редкая. Его принцип основан на том, что природный воздух принудительно втягивается в помещение с улицы, и тем самым повышается давление в помещении. Это, в свою очередь, естественным образом стимулирует удаление старого воздуха.

Для реализации такой схемы можно использовать приточную арматуру. Это специальные устройства с вентилятором и обратным клапаном. Последний не дает выходить теплому воздуху из комнаты.

Преимущества … Главный плюс — повышение эффективности воздухообмена.

Недостатки:

• Волатильность. Так как принудительная подача воздуха осуществляется вентилятором, возникает потребность в электричестве;
• Необходимость качественной вытяжки старого воздуха … Для эффективного воздухообмена необходимо обеспечить отвод того же объема воздушных масс, который поступает в помещение через приточный клапан.

Для проверки тяги можно поднести к вентиляционной решетке зажженную спичку или зажигалку. При хорошей тяге пламя должно полностью отклоняться к решетке.

Приточный воздухообмен возможен в квартире с герметичными пластиковыми окнами. Напомню, что при замене деревянных стеклопакетов на пластик нарушается воздушный поток, что было учтено при проектировании здания.

Выхлоп

Схема вытяжки предполагает установку специального оборудования, вытягивающего старый воздух из помещения с помощью специального оборудования, например, канального вентилятора. Подобную систему можно использовать и в частном доме.

Достоинство. Эффективность воздухообмена.

Недостатки:

• Оборудование нельзя устанавливать в квартире;
• Волатильность.

Для эффективной работы вытяжной системы необходимо предусмотреть подачу воздуха.Для этого на пластиковые окна можно установить специальные приточные клапаны или использовать их настенные аналоги.

Приточно-вытяжная

Как нетрудно догадаться, это решение подразумевает принудительный приток и отток воздуха. Те. по сути, это комбинация двух схем, описанных выше.

Достоинство. Это решение является наиболее эффективным, так как приток и отток воздушных масс являются принудительными.

недостатки :

• Волатильность;
• Может быть реализован только в загородном доме… В многоквартирном доме, как я уже сказал выше, установить вытяжное оборудование не получится.

При организации любой системы воздухообмена необходимо учитывать следующие моменты:

• При выборе оборудования необходимо рассчитать эффективность воздухообмена. Частота воздухообмена по СНиП 2.08.01-89 должна быть не менее 6-8 раз в час. Те. в течение часа воздух должен полностью измениться 6 раз;

• Для устройства каналов используются специальные пластиковые трубы (воздуховоды), отвечающие требованиям пожарной безопасности… Поперечное сечение воздуховода может быть круглым или прямоугольным.

Надо сказать, что для подключения вытяжки обычно используют прямоугольные воздуховоды, так как они занимают меньше места и в целом менее заметны;

При желании воздуховод можно и вовсе спрятать, сделав для него короб из гипсокартона.

• Перед началом монтажа системы воздухообмена необходимо составить проект. Это касается не только расчета мощности оборудования, но и расположения воздуховодов.

• Новичков часто интересует, можно ли совместить вентиляцию кухни и туалета? В принципе, комбинировать систему можно, но для этого она должна быть правильно спроектирована и рассчитана.

Если, например, вытяжное оборудование будет на выходе, т.е. к нему будет подключен общий канал из кухни и туалета, то проблем не будет. Если вентиляция совмещена по естественной системе, а на кухне будет установлена ​​мощная вытяжка, то воздушный поток из кухни может перетекать в унитаз;

• Чтобы воздухообмен происходил не только на кухне, но и во всем доме, между кухонной дверью и полом должен быть небольшой зазор.

Вытяжки для кухни бывают двух типов — автономные и подключаемые к вентиляции. Кухонные вытяжки с вентиляцией можно использовать, если система естественная, вытяжная или приточная. Если в частной, например, на даче вентиляции нет вообще, придется установить автономную вытяжку с фильтром.

Заключение

Теперь вы знаете, какой должна быть вентиляция на кухне с вытяжкой или без. Дополнительно посмотрите видео в этой статье.Если у вас есть вопросы по озвученной теме — пишите комментарии, и я с радостью вам отвечу.

Естественная вентиляция — самое простое и в то же время гениальное решение для создания воздухообмена в жилых помещениях. Несмотря на свою простоту, эта система работает по строго определенным правилам, и их нарушение может привести к довольно серьезным неприятностям.

• Правило первое — для эффективного удаления отработанного воздуха в помещение должен подаваться свежий свежий воздух.

В настоящее время это правило нарушается повсеместно, «загораживая» свои дома герметичными пластиковыми окнами. Но именно через деревянные окна в наши квартиры проникал поток воздушных масс.

• Второе правило: любое самостоятельное вмешательство в систему вентиляции может не только уменьшить эффект вытяжки воздуха, но и повернуть потоки воздуха в обратном направлении. В результате: вместо вытяжки на вашу кухню будет поступать воздух, только из других квартир, а еще хуже — из туалета.Чтобы этого не случилось, предлагаем вам ознакомиться с.

Очень часто такое явление происходит летом и на кухне, ведь каждая порядочная хозяйка считает необходимым установить на своей кухне вытяжной зонт. Мы не хотим сказать, что проблемы возникают именно из-за него. Проблемы возникают из-за того, что многие заменяют на эту вытяжку естественную вентиляцию. Об этом и некоторых распространенных заблуждениях мы поговорим в этой статье.

Как работает естественная вентиляция

Естественная вентиляция в наших квартирах устроена таким образом, что воздушные потоки могут беспрепятственно перетекать из одной комнаты в другую, переходя из зоны высокого давления в зону низкого давления, т.е.е. от жары к холоду. Один воздух выходит, а на его место приходит другой. Это физика или закон природы, и мы бессильны против него.

С появлением в наших домах красивых и герметичных пластиковых окон, а также металлических дверей с качественными уплотнениями, приточный воздух не может попадать в квартиры и прекращается естественное движение воздуха или воздухообмен. В квартирах больше нет свежего воздуха, в квартире душно и влажно. И тут у нашего человека возникает дополнительная проблема — это.

Воздухообменник и вытяжка

В каждой квартире два отдельных вытяжных канала: один в ванной, другой на кухне. Представьте себе герметичную квартиру с очень качественными пластиковыми окнами и такими же дверями, в которых хозяйка на кухне включала вытяжку. Справедливости ради стоит уточнить, что вытяжка у нее фирменная, качественная и очень мощная, а вытяжная вентиляция на кухне — старая, сделанная по всем нормам, но для деревянных окон.

Включив такую ​​вытяжку в герметичной квартире, в которой весь объем воздуха 130м3 — 150м3, вытяжной «зонт» объемом 500-1000м3 прогонит весь воздух через себя за несколько минут. Как итог: на кухне вытяжка будет создавать вакуум, а без естественного притока воздуха неизбежно вытянет недостающие кубометры воздушных масс из второго вентиляционного отверстия квартиры — из туалета. А поскольку вентиляционные шахты на чердаке совмещены, запах может тянуться не только из вашей ванной, но и от соседей.В этом небольшом примере мы показали вам взаимодействие и вентиляцию.

Как правильно организовать вытяжку на кухне с газовой плитой

Сегодня практически все кухни в частных домах и квартирах оборудованы вытяжкой, и это проблема. Проблема не в самой вытяжке, а в том, что вентиляционные каналы далеко не всегда рассчитаны на ее использование. Стандартные воздуховоды в наших домах имеют поперечное сечение 130×130 мм, а их максимальная пропускная способность — 180 м3 / ч.Но современные «зонтики» обладают мощностью, в разы превышающей пропускную способность, и это крайне негативно сказывается на работе, а также на вентиляции собственной квартиры.

Чтобы правильно организовать вентиляцию кухни с газовой плитой, нужно сделать ее смешанной, т.е. правильно совместить работу вытяжного «зонтика» и естественной вентиляции. Это можно сделать двумя способами.

1. Подсоедините канал вытяжки к вытяжному каналу над решеткой естественной вентиляции.Причем воздуховод должен быть направлен в шахту загибом вверх.


   Важно!
   При такой установке вытяжной канал должен занимать не более половины сечения вентиляционной шахты, чтобы обеспечить работу естественной вентиляции.

2. Второй способ заключается в подключении воздуховода кухонной вытяжки над отверстием для естественной вентиляции без засыпки его в шахту. Но при этом вентиляционная решетка должна быть оборудована обратным клапаном, чтобы он перекрывал решетку в момент срабатывания вытяжного «зонтика».

Естественный воздухообмен на кухне частного дома

Кухня частного дома испытывает те же трудности, что и в квартире, а может быть, даже больше, так как очень много ошибок совершается, начиная с процесса ее проектирования. Вроде бы в доме есть система вентиляции, но при ближайшем рассмотрении она просто не работает. Далее мы рассмотрим основные ошибки при проектировании и строительстве системы вентиляции коттеджа.

• Расположение вентиляционных решеток.По всем правилам они должны быть не менее 10см. от потолка, так как через них должен выходить теплый отработанный воздух, вытесняемый более холодным. Но на практике дела обстоят не так радужно: на многих кухнях вытяжные решетки намного ниже, и в результате этого образуется зона застоя, которая располагается над решеткой.
• Для экономии в частном доме часто соседние помещения оборудуют одной вентиляционной шахтой. Именно поэтому воздух, а вместе с ним и запах, может перемещаться из кухни в комнату, а не через вентиляционную шахту.С точки зрения санитарно-гигиенических норм это неправильно.
• Еще одна частая ошибка при проектировании естественной вентиляции в частном доме — недостаточная высота вентиляционных труб. Из-за небольшого перепада давления такая вентиляция может не работать.
• , но на практике большинство застройщиков не считают это необходимым и устанавливают только принудительную вентиляцию, которая зависит от электричества. Электричества нет, вентиляторы не работают, отработанные воздушные массы не отводятся.
• Очень часто приводит к некорректной работе системы вентиляции, как ни странно — камина. Когда топливо горит, оно сжигает кислород и выкачивает воздух из вентиляционных каналов.

Это только основные ошибки, которые допускаются даже при проектировании естественной вентиляции в частном доме. Но как сделать вентиляцию на кухне более эффективной?

Эффективная вентиляция своими руками

Если вентиляция в вашем доме не работает или работает плохо, то с некоторыми простыми знаниями или следуя нашим советам, оживить ее сможет даже дилетант.Для этого нужно знать принципы воздушного потока и несколько основных правил.

1. Кухня относится к помещению с интенсивным воздухообменом. По нормам воздухообмен в этом помещении должен быть не менее 90 м3 / час. В переводе на более понятный язык это означает, что 90 кубометров отработанных воздушных масс должны быть удалены с вашей кухни за один час. Но согласно уравнению баланса ∑ Lpr. = ∑ Lexhaust, для достаточного воздухообмена необходим приток 90м3 / ч.
2. Вооружившись знаниями, теперь для восстановления вентиляции на кухне необходимо установить вытяжной вентилятор в вентканале производительностью не менее 90 м3 / час. Но напоминаем, что это только в том случае, если естественная вытяжка воздуха из этого помещения не работает.
3. Теперь нужно позаботиться о приточном воздухе. Можно круглый год держать открытые окна на кухне, но мы считаем это прогулом. что выходит на улицу. Как правило, их устанавливают за радиатором отопления и сразу нагревают поступающие холодные воздушные массы.Главное — соблюдать баланс между объемом приточного и вытяжного воздуха.

Система вентиляции вашего дома, выполненная по всем правилам, обеспечит вам свежий и чистый воздух, порадует отсутствием посторонних запахов и высокой энергоэффективностью.

Как правило, эту проблему можно решить очисткой вентиляционной шахты или устранением ошибок при проведении такой системы, но если вы все же не смогли найти правильное решение, обратите внимание на вытяжные шкафы с принудительной вытяжкой.

Качественная вентиляция поможет удалить углекислый газ и другие пары из квартиры или дома.

В современных помещениях, оборудованных пластиковыми окнами, будет сложно обеспечить достаточный приток воздуха. Разберемся, как сделать принудительную тягу, и какими механизмами такие конструкции могут очищать воздух в помещении.

Плюсы и минусы принудительной тяги

Система принудительной вытяжки подразумевает установку в помещении одного или нескольких вентиляторов вместо стандартных решеток … Во время эксплуатации они способствуют забору чистого воздуха из воздуховода и удалению из него неприятных запахов, вредных веществ, влаги и пыли.

Механическая система позволяет более эффективно очищать воздух в помещении. Многие вентиляторы этого типа можно регулировать, независимо изменяя мощность и скорость вращения.

К преимуществам установки наддува можно отнести:

• возможность более быстрой очистки воздуха в помещении;
• длительный срок службы и качественное функционирование вне зависимости от особенностей погодных условий или состояния вентиляционных труб;
• возможность саморегулирование выхода и притока воздуха .

Поскольку вентиляторы этого типа работают автоматически , при отключении электричества в доме вы не сможете обеспечить надлежащую вентиляцию помещения. К тому же вентиляторы принудительного типа могут быть довольно дорогими с учетом необходимости настройки оборудования и проведения сети.

Периодически детали такой системы, а также фильтры придется заменять на новые, и не всегда удается вовремя заметить проблемы.

Существует несколько вариаций принудительной вентиляции домов и квартир, поэтому, прежде чем решиться на покупку, подробно изучите особенности их работы.

Не забывайте , что принудительная тяга в квартире будет работать исправно только при соблюдении элементарных правил монтажа: лучше доверить это дело специалистам, если вы не до конца разбираетесь в особенностях этих процессов.

Особенности систем приточной вентиляции

Сегодня обеспечить поступление очищенного воздуха в помещения можно несколькими механизмами. Вентиляция в доме может быть приточно-вытяжной (это одиночные установки, не требующие дополнительного оборудования), наборная приточная, вытяжная а также выполняемая за счет работы канального кондиционера .

Если в помещении установлены металлопластиковые окна, перекрывающие доступ свежего воздуха, необходимо обеспечить вентиляцию, установив в оконном профиле специальные клапаны.

Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшую вентиляцию домашних помещений … Данная конструкция представляет собой систему, состоящую из вентилятора (шумоизолированный корпус снижает объем его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.

При отключении такой системы холодный воздух в помещение не попадает, так как специальная заслонка в корпусе препятствует его дальнейшему распространению.

Благодаря работе приточно-вытяжной системы можно обеспечить комплексную очистку воздуха в помещении. Некоторые виды таких конструкций также позволяют при необходимости нагревать воздух.

Внимание! Стоимость вентиляторов этого типа будет напрямую зависеть от их производительности. Вентиляторы на 150 кубометров в час подходят для небольших помещений. Максимальная мощность этого типа вытяжного шкафа составляет около 750 кубометров в час

.

Стандартная приточная тяга включает один вентилятор, поэтому неэффективна в помещениях с большими параметрами. Однако в небольших помещениях он легко справляется с процессами очистки воздуха и удаления вредных веществ.

Наборная приточно-вытяжная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Обычно вентилятор , фильтры и другие компоненты таких систем размещаются отдельно .

Средняя производительность такой системы вентиляции может существенно колебаться, начиная от 80 и заканчивая 7 тысячами кубометров в час.

Еще один способ вентиляции — кондиционеры канального типа — не отличаются высокими эксплуатационными показателями.В среднем они помогут очистить около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые трудности, связанные с их эксплуатацией.

Повысить эффективность системы принудительной вентиляции можно, соорудив притягивающую конструкцию непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах — вентиляторы и датчики влажности. При повышении показателей влажности автоматически включатся встроенные вентиляторы, и воздух в помещении будет очищен.Клапаны, установленные в окнах, доставляют в ваш дом свежий воздух.

Важно! Единственным отрицательным свойством таких систем является невозможность регулировать температуру воздуха, поступающего с улицы в жаркое и холодное время года.

Нет четких критериев для определения того, какой тип принудительной тяги лучше всего разместить в доме или квартире.

Но если вы хотите получить эффективный результат, руководствуйтесь следующими рекомендациями:

№

• для одно- и двухкомнатных помещений достаточно вытяжек производительностью 200-300 куб.м / час;
• в квартирах с большим количеством комнат производительность такой вытяжки должна быть порядка 350-500 кубометров в час;
Значения статического давления
• для квартир с 2-3 комнатами должны превышать 400 Па.

Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их назначения .

Поговорим о том, как подключить систему принудительной вентиляции в помещениях, где такой подход считается наиболее распространенным — в ванной и на кухне.

Подключение в квартире

При установке вытяжной вытяжки на кухне продумайте способ подачи питания в такую ​​систему. Есть два эффективных способа: в первом случае подключение осуществляется напрямую к блоку питания , во втором — система запитывается через розетку .

Если вы остановились на первом варианте, планируйте основные работы заранее. Только после того, как будут проведены необходимые коммуникации, можно переходить к креплению системы и выбору вытяжных механизмов.

Важно! Подумайте, как очищенный воздух будет выходить из комнаты. Конструкция может выпускать воздух в вентиляционную шахту или прямо наружу через открытое пространство.

Установка оборудования не вызовет у вас особых сложностей: вентиляторы этого типа достаточно компактны, как и все сопутствующие элементы, и вы можете при необходимости узнать у консультантов подробнее об особенностях их крепления.Как правило, решетка с вентилятором крепится к стене саморезами.

Совет : при наличии на кухне газового котла потребность в мощной вентиляции помещения возрастает. Для решения этой проблемы можно приобрести готовую колонку с наддувом: качественное и безопасное оборудование такого типа выпускает компания Bosch и другие.

Для установки вытяжной вытяжки в ванной необходимо в вытяжном отверстии установить решетку с вентилятором. Он уже находится в комнате, поэтому делать дополнительные отверстия в стене не нужно.Блок питания должен быть подключен к месту установки вентилятора. Большинство вентиляторов имеют стандартные размеры, но в любом случае следите за тем, чтобы площадь отверстия в стене не приходилось подгонять под параметры такой конструкции.

Поскольку вентиляционное оборудование, предназначенное для ванной, должно эффективно работать даже во влажных условиях, внимательно выбирайте подходящую модель … Вам подходят вентиляторы со специальной маркировкой IPx4. Специалисты рекомендуют выбирать технику с обратными клапанами, чтобы в ванную не попадал загрязненный воздух или неприятный запах из кухни и других помещений.

Регламент тяги дымохода

Принудительный выхлоп также может использоваться для регулирования тяги в дымоходе. Чаще эта проблема возникает в частных домах : на тяговую мощность влияет размер сечения трубы.

Чем меньше диаметр трубы, тем меньшая тяга создается в таком канале, и при достижении критического минимума поперечного сечения дымохода продукты горения могут скапливаться как внутри конструкции, так и в самом помещении.

При увеличении сечения трубы холодный воздух может попасть в помещение через дымоход, что будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что независимая антипробуксовочная система не всегда может быть эффективной. Есть и другие причины увеличения или уменьшения тяги в таких помещениях, и принудительная тяга для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов… Дымоход тоже работает на основе электричества и автоматически удаляет дым из воздуховода , увеличивая тягу к еде в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию питания напряжением 220 В.

Вы убедились, что во многих случаях подключение принудительной вытяжки может быть чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции могут использоваться как в частных, так и в многоквартирных домах .

Поскольку покупка и профессиональная установка систем принудительного выхлопа может стоить дорого, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое расскажет вам о некоторых аспектах такой работы.

Remodeling 101: Вердикт по сравнению вытяжек с вентиляцией и без вентиляции

Особенность приготовления пищи — особенно жарки и гриля — заключается в том, что при этом может выделяться много дыма, жира и стойких запахов пищи. Вытяжка помогает поддерживать чистоту воздуха на кухне.Эти устройства бывают нескольких разных моделей, некоторые из которых более эффективны, чем другие. Вот краткое руководство, которое поможет вам подобрать вытяжку, подходящую для вашего помещения.

Вверху: заподлицо потолочная вытяжка идеально смотрится на кухне Северного Ванкувера от Scott & Scott Architects. См. «Кухня недели: монументальная мраморная столешница».

Какие бывают типы вытяжек?

1. Вытяжки

Вытяжки бывают нескольких стилей: Вытяжки под шкафом устанавливаются на дне кухонного шкафа, который находится прямо над плитой.Настенная вытяжка (или настенная вытяжка) устанавливается на стену, когда над печью нет шкафа. Островная (или потолочная) вытяжка прикрепляется к потолку над печью, которая находится на острове или полуострове. Большинство этих вытяжек включают освещение, которое освещает вашу варочную панель, и все эти стили могут быть вентилируемыми или невентилируемыми.

2. Системы с нисходящим потоком

Другой тип вытяжной вентиляции — это система с нисходящим потоком, которая находится рядом или позади плиты и всасывает воздух в канал, который проходит под полом.Они отлично смотрятся, потому что их почти не видно (их даже можно убрать, когда они не используются), но они не работают так же хорошо, как верхние вытяжки. (Для получения дополнительной информации см. Реконструкция 101: Почти невидимые вентиляционные отверстия на кухне с нисходящим потоком.)

3. Микроволны со встроенными вытяжками

И, наконец, хотя они и не являются строго вытяжками, микроволновые печи, предназначенные для установки над кухонной плитой, обычно поставляются с вытяжка, вентилируемая или невентилируемая, для рециркуляции воздуха от варочной панели.

Вверху: потолочная вытяжка замаскирована коробкой с линолеумом в фильме «Кухня недели: стилист из Копенгагена заново изобретает свою кухню, включая взлом Ikea».

В чем разница между вытяжкой с вентиляцией и без нее?

Вытяжки с вентиляцией: Вентилятор в вытяжке с вентиляцией прикреплен к воздуховоду, поэтому он перемещает воздух из кухни на улицу.

Вытяжки без вентиляции: Вытяжки без вентиляции или без воздуховодов имеют вентилятор, но не имеют воздуховода. Вместо этого он использует несколько типов фильтров для очистки воздуха, а затем рециркулирует воздух на кухню (эти модели иногда называют рециркуляционными вытяжками).

Вентилируемая вытяжка лучше невентилируемой?

Без вопросов. Гораздо предпочтительнее выпустить воздух на улицу, чем рециркулировать его в комнату. Вытяжка с вентиляцией, удаляющая пар, дым, тепло и запахи готовки, — лучший способ содержать вашу кухню в чистоте, поскольку она избавляет от частиц жира, которые в противном случае накапливались бы на ваших стенах и шкафах.

Вытяжки без вентиляции действительно фильтруют из воздуха жир и запахи от готовки, но по общему мнению, они далеко не так эффективны.Они также не отводят тепло и влажность, поэтому не помогут охладить кухню, пока вы готовите.

Вверху: Вентиляционное отверстие промышленного типа (сделанное из воздуховодов) всасывает воздух вверх и наружу. Для получения дополнительной информации см. Кухня недели: настоящая английская кухня с обшивкой в ​​стиле Новой Англии.

Зачем мне устанавливать вытяжку без вентиляции?

Иногда установить вытяжку с вытяжкой невозможно из-за планировки кухни, особенно если она находится в кондоминиуме или квартире. Когда вытяжка с вентиляцией устанавливается под шкафом или на стене, воздуховод должен проходить через шкафы или за ними к внешней стене.Для потолочной или островной вытяжки воздуховод должен проходить выше потолка.

Если у вас еще нет воздуховода на кухне, его установка может оказаться дорогостоящей (а иногда и невозможной). Кроме того, расположение воздуховода определяет, где в комнате будет находиться ваш диапазон — слишком длинный или извилистый участок воздуховода менее эффективен. (В этих случаях вам, возможно, придется добавить дополнительный вентилятор.)

Бесканальную вытяжку можно установить где угодно, что сэкономит деньги. Это также более практично, если вы арендуете.И он потребляет меньше энергии, поскольку вентилятор не должен дуть так сильно.

Вверху: настенная вытяжка в «Кухне недели: ода минимализму» греческого архитектора.

Как установить сверхширокую микроволновую печь

Установить сверхвысокочастотную микроволновую печь зачастую проще, чем вы думаете. Если вы просто заменяете существующую вытяжку или старую микроволновую печь на новую духовку, вы можете легко установить ее с помощью обычных инструментов. Однако вам, вероятно, понадобится помощник, поскольку необходим дополнительный набор рук.

Хотя проект кажется немного устрашающим, сверхвысокочастотная микроволновая печь поставляется в комплекте с монтажными кронштейнами, шаблонами и инструкциями, которые позволяют относительно легко установить устройство. Если доступное пространство подходящего размера — с правильно расположенными соседними шкафами и верхним шкафом для подключения воздуховодов — тогда установка сверхвысокочастотной микроволновой печи потребует всего несколько часов работы.

В простейшей форме проект включает в себя установку монтажного кронштейна на задней стенке, сверление отверстий для доступа в верхнем шкафу, через которые можно пропустить электрический шнур и вентиляционный канал, прикрепление духовки к монтажному кронштейну, а затем прикручивание печи на место через низ верхнего шкафа.Присоедините воздуховод и включите духовку, и все готово. Но, как и во многих проектах по благоустройству дома, это иногда бывает сложнее.

Когда звонить в Pro

Установка будет относительно простой, если есть доступ к электрической розетке в пространстве над или за микроволновой печью, и если есть существующий вентиляционный канал, проходящий через боковую стену или вверх через крышу. Если это не так, то вы можете усложнить проект из-за необходимости установить новую электрическую цепь и запустить новые воздуховоды и внешнюю вентиляцию.На этом этапе проект переходит от среднего уровня к проекту продвинутого уровня. Если ваши навыки не подходят для этого, возможно, лучше будет вызвать профессионала для электромонтажных работ, вентиляционных работ или и того, и другого.

Еще одна возможная сложность заключается в том, что требуются существенные столярные работы, такие как установка верхнего шкафа для установки духовки и прокладки воздуховодов и электрического шнура. Опять же, это превращает промежуточный проект в более сложный и может превратить несколько часов работы в проект выходного дня.

Ли Валлендер

Многие домашние мастера уже владеют большинством инструментов, необходимых для этого проекта. В лучшем случае вам нужно будет купить несколько инструментов, ни один из них не будет очень дорогим.

Кухонные вытяжки, соответствующие требованиям ADA

Вытяжки, совместимые с ADA

Что такое ADA?

В 1990 году был принят Закон об американцах с ограниченными возможностями (ADA), запрещающий дискриминацию в отношении людей с ограниченными возможностями в сфере занятости, транспорта, общественных мест, связи и правительственной деятельности.Раздел III этих руководящих принципов гарантирует, что никому не будет отказано в полном и равном пользовании товарами, услугами, удобствами или жилыми помещениями в общественных местах, коммерческих объектах, транспорте, предоставляемых государственными организациями и частными организациями, которые предлагают экзамены или курсы, касающиеся лицензирования и сертификация.

ADA-совместимые и вытяжные шкафы

Что касается конструкции устройства, рекомендации ADA могут применяться различными способами, чаще всего для обеспечения полного доступа людей с ограниченными возможностями к устройствам.В отношении кухонных вытяжек вступают в силу рекомендации ADA при обсуждении доступности элементов управления.

Традиционные вытяжки являются автономными, с переключателями вентилятора и освещения, расположенными спереди или под вытяжкой. При установке на кухонной плите или варочной панели эти переключатели вытяжки недоступны для некоторых пользователей, поскольку находятся на высоте не менее 60 дюймов от пола.

В соответствии с разделами 308 и 309 Руководства ADA переключатели вытяжки (или «рабочие детали») должны располагаться на высоте от 15 до 48 дюймов над полом.Если есть какое-либо препятствие (например, шкаф или плита), требования к высоте меняются в зависимости от глубины препятствия. Если глубина составляет 20 дюймов или меньше, элементы управления все равно должны быть 48 дюймов или меньше. Если глубина превышает 20 дюймов, органы управления должны располагаться не выше 44 дюймов от пола.

Требования к кухне ADA гласят, что элементы управления вытяжкой должны устанавливаться отдельно от самой вытяжки. Поэтому в вытяжках, соответствующих требованиям ADA, элементы управления устанавливаются дистанционно сертифицированным электриком, а устройства подключаются для работы от специального настенного выключателя.Согласно разделу 309 Руководства ADA, дистанционный переключатель вытяжки должен работать одной рукой и не требует сильного захвата, сжатия или скручивания запястья.
