Дачный туалет типа Шалаш своими руками:устройство,материалы

Как правильно сделать туалет на даче своими руками

Первым делом выкапывают выгребную яму. С ней же строится и фундамент под дачный туалет. Для этого по бокам от ямы нужно выкопать лунки и засыпать в них слой песка толщиной в 10 см. после этого нужно установить туда бетонные блоки, если их нет, то можно воспользоваться тротуарным бордюром, как аналогом. Лунки должны быть на расстоянии не менее 1 метра друг от друга, причем находиться на равном удалении, образуя четкий квадрат. На каждый из блоков выкладывается два слоя рубероида. На этом, фундамент под туалет на даче своими руками можно считать готовым.

Каркас пола изготавливается из обрезных досок, а сам пол делается из половых досок, которые настилаются на каркас. Когда конструкция будет готова, то ее следует прокрасить антисептиком. Настил пола кладется на рубероид.

Задняя и передняя стенки конструкция сколачиваются отдельно.

Важно!

Многие монтажные операции производятся на месте, так что следует запастись ровной площадкой или расчистить участок на земле.

После создания стенок их требуется обшить вагонкой с внутренней стороны. После этого их требуется выставить ровно на пол и закрепить при помощи технологических досок. После этого нашивается доска обрешетка, которую после этого также нужно обшить при помощи пергамина.

Крыша сколачивается из широких досок, около 1 метра, длиной в 1,7-1,8 метра. Изготовленное изделие монтируется непосредственно на переднюю и заднюю стенку конструкции. После монтажа крышу нужно накрыть оцинкованным гофролистом, которые крепятся к ней при помощи саморезов. После этих операций устанавливается конек, который также крепится при помощи саморезов. На блок двери крепятся петли, крючок или шпингалет, ручка, вертушка и прочие важные элементы. Сам проем оформляется при помощи наличника. В полу нужно сделать отверстие, расположенное над выгребной ямой.

Туалет шалаш на даче своими руками – просто, выгодно и эстетично

Облагораживание дачного участка начинается со строительства туалета.

Сделать туалет шалаш на даче своими руками не составит большого труда. Полет фантазии, наличии материалов и инструмента запросто приводят к осуществлению задуманного.

Выбираем место

Здесь больших проблем не возникает, но определенные нюансы учитывать надо:

  • глубина залегания грунтовых вод;
  • особенности участка;
  • роза ветров.

При глубине залегания грунтовых вод до 2 м от придется отдать предпочтение биотуалету или пудр-клозету. Если их глубина превышает 2,5 м – можно копать выгребную яму.

Рекомендуемая удаленность от построек

С учетом особенностей участка выбираем место для постройки. Здесь же обращаем внимание на преобладание направления ветра.

К сведению. Пудр-клозет подразумевает устройство под стульчаком емкости (ведро, бочка, ящик) без выгребной ямы.

Конструкция туалета «Шалаш»

Такой тип конструкции вобрал в себя массу положительных качеств. Он прост конструктивно, обладает минимальными затратами материалов, высокой прочностью и стойкостью к атмосферным осадкам.

Наиболее распространенным материалом для постройки является дерево. Понадобятся брус для каркаса 50*50, доска 20 обрезная, доска 40 обрезная, доска 20-30 не обрезная. При желании боковые стенки можно покрыть любым жестким кровельным материалом. В этом случае не обрезная доска понадобится. Во всех остальных можно обойтись без нее.

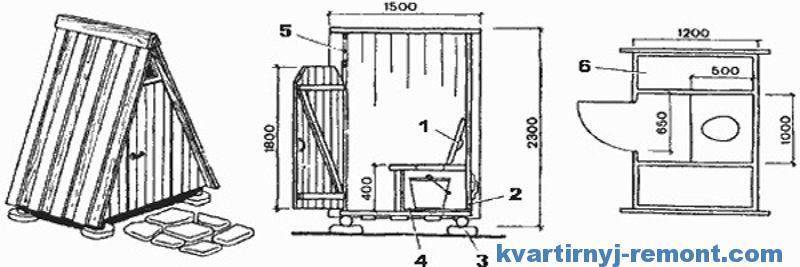

Общий вид

Перед тем, как приступать к строительству, нужно определиться с вопросом наличия выгребной ямы. Обычно ее копают в длину и ширину по 1,5 м. Глубина — от 1,5 до 3 м. Но эти размеры не принципиальны. Их можно изменять в любую сторону в зависимости от конкретного места расположения туалета. Дно и стенки можно сделать бетонными или обложить кирпичом. В большинстве случаев в нее устанавливается любая готовая емкость. Например, металлическая 200 литровая бочка с вырезанным верхом.

Делать фундамент под всю конструкцию или нет, как говорится, дело хозяйское. В некоторых случаях в нем необходимости нет. Все зависит от места, где будет находиться туалет.

Но в любом случае устанавливать его на землю без изолирующей подкладки не рекомендуется.

Этапы строительства

Чтобы без ошибок и переделывания построить туалет шалаш на даче своими руками понадобятся чертежи. При выполнении работ они окажут неоценимую помощь. В них кроме вида частей туалета, последовательности выполнения работ, будет отражено количество необходимого материала и его размеры.

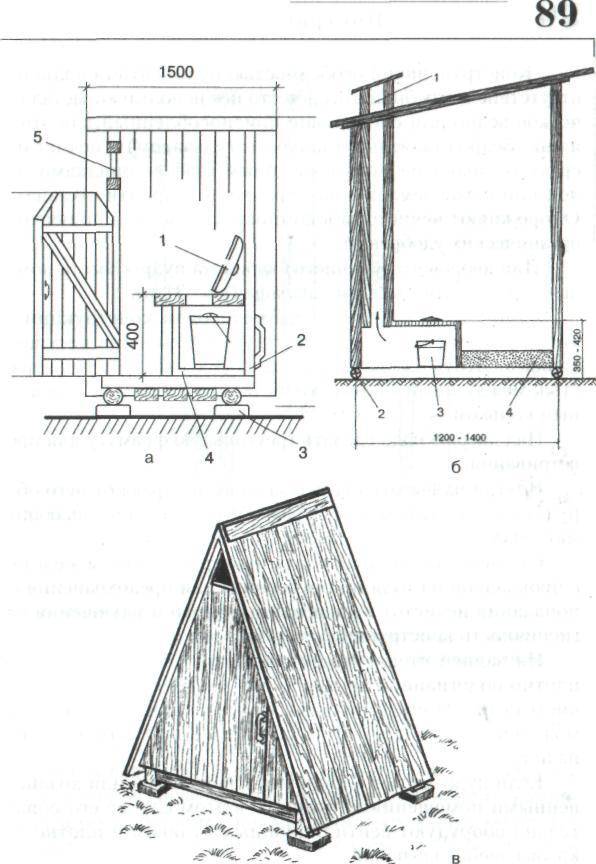

Вид сбоку и фронтальный

Выполнив чертеж будущего туалета начинаем готовить элементы сборки. Для этого понадобятся пила, рубанок и рулетка. Когда все элементы заготовлены, можно собирать их воедино. Здесь уже больше нужны будут молоток и гвозди. Или саморезы и отвертка.

Монтаж

Рассмотрим его пошаговое выполнение:

  • на фундамент укладываем влагоизолирующий материал;
  • собираем нижний каркас;
  • делаем прорезь технологического отверстия;
  • собираем переднюю и заднюю стенки;
  • прибиваем обрешетку на боковые стенки;
  • укладываем кровельный материал.

На этом основные этапы строительства можно считать завершенными. Впереди доделочные работы. Их выполнение не вызывает больших затруднений, но отнимает немало времени.

Влагоизолирующий материал на фундамент. Для этого подойдет рубероид, сложенный в два-три слоя. Его можно заменить целлофановой пленкой или линолеумом, но с учетом того, что они могут растрескаться в сильный мороз, такая замена нецелесообразна.

Для сборки нижнего каркаса используем брус 50*50 и доску 40. Размеры выбираем реальные, если в них есть отступления от чертежа, изображенного на фото.

Технологическое отверстие выполняется произвольной формы, диаметром не менее 30 см.

Изготовление передней и задней стенок производится на отдельной площадке, по избранным размерам. Для каркаса используется имеющийся брус. Как вариант, его можно делать из обрезной доски 30. После окончательного изготовления стенок они устанавливаются на нижний каркас.

Задняя стенка


Фронтальная стенка

После установки стенок они соединяются обрешеткой.

Если планируется боковые стенки обшивать кровельным материалом, то для обрешетки используется не обрезная доска 20.

На этом выполнение сложных и ответственных работ можно считать законченным. Осталось стенки обить вагонкой, навесить двери, сделать конек скатов. В завершении всю конструкцию обработать антисептиком и покрасить.

Совет. При строительстве туалета не рекомендуется использовать металлический профнастил в качестве кровли боковых стенок.

Построить туалет на даче типа шалаш совсем не сложно. Вдобавок экономично. А если хорошо продумать эту тему, то можно получить и украшение дачного ландшафта. При работающей фантазии можно легко спроектировать туалет собственного дизайна.

Каркас туалета

Хорошим подспорьем при работе станет просмотр видеоролика на эту тему:

Туалет на даче своими руками чертежи размеры фото из профнастила

Главная » Разное » Туалет на даче своими руками чертежи размеры фото из профнастила

Чертеж дачного туалета: схемы и проекты лучших самоделок

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

  1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
  2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков Выносные биотуалеты - сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости.
В этом случае потребуется регулярная откачка стоков по мере накопления резервуара Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники Туалет на загородном участкеСооружение с выгребной ямойДомик для выносного биотуалетаБлок душ-туалет с общей накопительной емкостьюУстановка накопительной емкости для дачной канализацииВыгребная яма без проведения откачкиВыгребная яма для большого частного домаБетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель Каркасная технология в строительстве туалетаСооружение с частично проницаемыми стенкамиОбшивка каркаса туалета вагонкойПопулярная обшивка профнастиломФормирование стен из пластикового шифераТуалет на дачном участке из бревнаКирпичное сооружение для уборнойПрименение пенобетонных блоков
Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить туалет на даче своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

  • шалаш;
  • теремок;
  • скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш – это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

Слева изображена задняя стенка, справа – передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте далее.

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные – с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.

Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.

Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы.Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.

Источник: www.da4a.info

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.

Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.

Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы. Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.

Источник: www.da4a.info

Как сделать правильный туалет на даче своими руками: чертежи, размеры, этапы строительства

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы. Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

  • Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.
  • Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.
Схема: как устроен люфт-клозет
  • Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке. Минимальные расстояния от туалета до других объектов:

  • До источников воды (колодцев, скважин, озер, рек) – 25 м;
  • До домов, погребов – 12 м;
  • До летнего душа или бани – 8 м;
  • До ближайшего дерева – 4 м, а до кустарников – 1 м;
  • До заборов – не менее 1 м.
Схема: правильное расположение туалета относительно других построек на дачном участке Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

  • Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.
Герметичная выгребная яма для туалета
  • Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.
Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)
Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.

Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки
Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

  • Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.
Возведение деревянного каркаса для туалета
  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.
Укрепление каркаса туалета металлическими уголками
  • Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.
Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото

Туалет на даче своими руками. Поэтапное фото

Все мы любим комфорт в повседневной жизни, но редко когда он достается нам просто так, без приложения каких-либо усилий. Кто-то платит за ремонт в своем доме «специалистам», часто получая халтурно сделанную работу, а кто-то предпочитает делать все собственными руками, что без должного подхода, также может привести к возникновению проблем.

При этом любой путь предполагает существенные финансовые затраты, в связи с чем изначально правильно выбранный подход не только спасает ваши нервы в будущем, но и сохраняет семейный бюджет.

И если на данный момент, большинство квартир уже оборудованы всеми необходимыми удобствами, то у дачных участков дела зачастую обстоят несколько хуже, нередко люди приехав из города к себе на дачу, испытывают ряд неудобств, и одно из самых заметных – это отсутствие туалета.

В этой статье я бы хотел рассказать, как с помощью относительно дешевых материалов можно сделать туалет на даче своими руками. Углубится в тонкости данного процесса, объяснить все нюансы и сложности, ведь туалет на даче своими руками, фото которого вы увидите в статье – это совсем не роскошь, а необходимость.

Особенности строительства туалета на даче

Итак, как построить туалет на даче своими руками?

В первую очередь об этом процессе необходимо знать то, что строительство такого сооружения в наше время требует больших затрат, чем раньше, к сожалению, связанно даже не с веянием моды, а с новыми санитарными требованиями, которые жестко указывают на необходимость сохранения экологически чистой среды.

Вместе с тем, остро стоит вопрос об утилизации накопленных отходов жизнедеятельности, потому как необходимость регулярно очищать от них простой туалет на даче может превратить жизнь любого человека в кошмар. Данную проблему помогут решить современные технологии, которые теперь стали значительно дешевле и доступней, что позволяет большинству людей использовать их на своих участках.

Наконец, тут опять же вмешивается желание создать максимально комфортные условия для существования, мало кого теперь устроит небольшая покосившаяся будка с дыркой в полу, что вполне объяснимо, ведь подобные сооружения абсолютно не улучшают дачный отдых, а к тому же, портят вид участка в целом.

В связи с этим, становится понятно, что идеальный туалет для дачи должен быть безопасным для окружающей среды, удобным с точки зрения утилизации отходов, комфортным для пользования и красиво вписывающимся на дачном участке.

После определения основной задачи, необходимо решить ряд других немаловажных вопросов:

1.      Основываясь на условиях местности определить, как стоки будут сливаться, куда они будут отводиться, как будет происходить их утилизация.

2.      Отыскать подходящее место на дачном участке для установки туалета.

3.      Сделать выбор предпочтительного конструктивного решения – это может быть будка или кабина.

4.      Найти декоративное оформление, которое бы оптимально соотносилось по сложности строительства и внешнему виду.

5.      Определить необходимые на все расходы.

Все эти вопросы в значительной степени взаимосвязаны, поэтому решать их надо в комплексном порядке, думая над тем, как сделать туалет на даче своими руками. Вместе с тем, при строительстве будки можно позволить себе больше свободы, так как от нее зависит только внешний вид и удобство, а самым сложным и дорогим элементом здесь выступает основание.

Из чего строить туалет на даче?

В большинстве случаев лучше всего строить деревянный туалет для дачи, это связанно с дешевизной этого материала, кроме того дерево очень легко обрабатывать, оно имеет хорошие теплоустойчивые характеристики и при грамотном подходе не несет человеку никакого вреда. За счет правильной обработки можно сделать его стойким к погодным условиям и непригодным для развития на нем каких-либо бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, который в ряде случаев вообще может не пригодиться, ведь размеры туалета на даче своими руками могут быть небольшими, в таком случае его кабину можно просто поставить на железобетонные монолиты или кирпичи.

Чтобы построить простой туалет на даче своими руками необходимо определится с видами материалов.

Для строительства каркаса зачастую используют обычный брус, пол и стульчак удобно покрывать шпунтованной доской, для внешней обшивки подойдут обрезанные или шпунтованные доски, а для обрешетки крыши хорошо подходят обрезанные и необрезанные доски.

В строительстве обшивки могут быть эффективны доски из водостойкой фанеры или ОСП, которую к тому же можно использовать в создании реек для обрешетки. Хорошим материалом может стать шпунтованная доска, которая при незначительно большей цене превосходит большинство других материалов по своим свойствам.

Для криволинейных участков оптимальным является использование морской шлюпочной доски, которая помимо всего еще и значительно дольше прослужит в той местности, где часто бывают осадки, однако по сравнению со шпунтовой доской она хуже сдерживает порывы ветра.

Все без исключения деревянные элементы должны быть обработаны сначала против гнили, после чего от сырости. Именно такая последовательность является наиболее правильной, при которой доски будут служить наибольшее время.

Те части туалета, которые будут обращены вовнутрь (в сторону выгреба и грунта), необходимо так же обработать битумной мастикой или горячим битумом.

Какой туалет на даче строить?

Даже если вы решили построить простой туалет на даче своими руками нельзя забывать о важности его внешнего вида. Существует целый ряд типов кабин, в виде домика, шалаша, избушки, скворечника. В конечном итоге, всегда можно поэкспериментировать с формами, сделать что-то совершенно необычное, тем не менее, в своей статье я остановлюсь на базовых вариантах, не заходя в области сложного дизайна.

Итак, в чем заключается разница между перечисленными видами кабин:

1.      При строительстве шалаша надо понимать, что он крепок, конструктивен, имеет хорошую устойчивость к осадкам и ветру, не требует больших затрат материалов, вместе с тем, он требует много места и страдает от ряда неудобств, в первую очередь от тесноты. Если попытаться сделать его больше, то пропадает выгода от экономии материалов. Сам дизайн примитивен, и может не подойти некоторым дачным участкам.

2.      По сложности строительства скворечник даже проще, чем шалаш, он не требует больших затрат материалов и занимает минимальное пространство. Тем не менее, он имеет слабую конструкцию, плохо удерживает температуры, подвержен сквознякам. Несмотря на недостатки, подобная конструкция может быть оптимальной, если предполагается уличный туалет для дачи на летний период.

3.      В строительстве домика можно добиться большей теплостойкости и прочности, чем у скворечника. Он так же требует немного земли и материалов, но к нему труднее установить водяной бак. Подобная конструкция позволяет использовать самые разные отделки и элементы оформления.

4.      Сложность в возведении избушки превосходит другие типы кабин, к тому же, она требует большего расхода материалов. Вместе с тем, ее граненая форма позволяет создавать очень прочные конструкции, которые хорошо защищены от неблагоприятных климатических условий. В соотношении функциональности и эргономики – это один из лучших вариантов. А возможности для дизайна практически бесконечны.

Когда окончательно выбран вид, необходимо определить размеры туалета на даче.

Для скворечника с домиком идеальными размерами пола и стульчака можно назвать минимум 1.2 метра по ширине и 1.5 метра по глубине. В случае с избушкой и шалашом глубину можно оставить на уровне 1.5 метров, а ширину взять в районе 0.9 метров.

Важно, чтобы от головы вошедшего человека до стенок было как минимум 40 сантиметров расстояния. При этом оптимальной высотой потолка можно назвать несколько метров. В целом, когда встает вопрос о том, как построить туалет на даче, важно помнить, что именно от ваших предпочтений будут зависеть многие его параметры. В связи с этим размер туалета можно корректировать в зависимости от собственного роста и т.д.

Почти все перечисленные выше виды кабин страдают от общего недостатка, а именно подверженности порывам ветра в том случае, если дверь туалета будет не закрыта. Чтобы бороться с этим, нужно просто установить дверь на амбарные петли. Для более прочных конструкций типа избушки можно использовать потайные петли.

Куда ставить туалет на даче?

Нельзя думать о том,  как сделать простой туалет на даче без учета таких важных аспектов как место его расположения, особенно если он предполагает наличие выгребной ямы, сооружение которой запрещается, если грунтовые воды расположены на отметке выше 2,5 метров.

Выбор места для строительства должен быть основан на целом ряде факторов, таких как вид грунта, предполагаемый фундамент, удаленность от дома и т.д. Все эти элементы тесно связаны между собой и требуют к себе серьезного подхода, ведь от этого зависит не только удобство, но и безопасность для вас и окружающей среды.

Существуют строгие санитарные нормы, которые запрещают расположение конструкций такого рода на расстоянии ближе, чем 12 метров от ближайшего жилья, а расстояние от водяного источника должно быть как минимум 20 метров. Кроме того, важно помнить и о соседях, которые вряд ли одобрят строительство туалета прямо у них под забором.

Для того чтобы построить туалет на дачу самому, следует сначала определиться, как далеко вы готовы ходить, в ряде случаев отдаление туалета от дома только положительно сказывается на атмосфере дачного участка, а близость дома к выгребной яме может быть совсем неприятной, например, из-за возможных запахов. При этом расположение туалета должно быть доступным для подъезда ассенизаторской машины, ведь максимальная длина ее шланга –  примерно 7 метров.

Хорошо, если есть возможность установить туалет в незаметном и уединенном месте, к примеру, в саду, где деревья закрывают его от общего вида. Важно также помнить, что расположение туалета в низине может привести к более быстрому заполнению выгребной ямы, в связи с тем, что большинство осадков будут попадать прямо в нее. А расположение такого строения на высоте может сделать его подверженным сильным порывам ветра.

После того как место было определенно необходимо решить, какой тип выгребной ямы для него подходит.

Разновидности выгребных ям для туалета на даче

Чтобы поэтапно построить туалет на даче важно выбрать правильный тип выгребной ямы. Они отличаются в основном по степени проникновения отходов жизнедеятельности в грунт, и делятся на герметичные ямы, а также ямы с фильтрующим дном.

Герметичные ямы требуют больших денежных трат, в связи с более частой необходимостью в их очистке. Ямы с фильтрующим дном стоят дешевле, однако чреваты загрязнением окружающей среды, кроме того их использование не позволительно с точки зрения санитарных норм.

Существуют разные типы стен для выгребных ям, они могут быть монолитными, кирпичными, пластиковыми, а также состоять из бетонных колец. Каждый вариант имеет свои достоинства и недостатки.

Кирпичные выгребные ямы нельзя назвать дешевыми, тем не менее, они достаточно прочны, их можно делать довольно глубокими, что позволяет сократить необходимость в частой очистке, они имеют достаточно хорошую герметизацию. Возможно создание, как герметичного варианта, так и конструкции с фильтрующим дном.

Пластиковые емкости вполне недорого стоят, однако из-за своих размеров будут требовать более частой очистки, при создании герметичной конструкции, у емкости срезают только верхнюю часть, при создании фильтрующей срезают также и нижнюю часть, при этом дно покрывают фильтрующим слоем.

Конструкции из бетонных колец не могут быть герметичными, потому как легко двигаются в грунте, их использование позволительно только в тех местах, где грунтовые воды располагаются на значительной глубине. После заполнения ямы кольцами ее дно либо закрывают бетонной стяжкой, либо фильтрующим слоем.

Монолитные выгребные ямы из бетона обладают хорошей герметизацией, но из-за особенностей строительства  их может быть сложно и дорого делать слишком глубокими, в связи с чем, придется часто их чистить.

Рассуждая о выгребных ямах, можно было бы подумать, что строительство такого рода сооружений чрезвычайно сложно, ниже вы увидите как можно построить туалет на даче, фото, инструкции, описание процесса.

Туалет на даче своими руками поэтапно с фото

Подойдя к вопросу как самому сделать туалет на даче основательно, возьмем относительно простую и комфортную конструкцию, сопровождая ее возведение фотографиями, ведь чтобы построить туалет на даче своими руками, чертежи не обязательны, это довольно просто сделать и без них.

Фундаментом будут выступать бетонные столбы, для них проделываем отверстия по 130 миллиметров на 0.8 метров. Внутрь вставляем трубы на максимально возможную глубину (например, старые водопроводные). После этого заливаем все раствором, используя рубероид и гильзы.

Обвязкой будет выступать брус 100 на 100, который мы прикрутим к уголкам.

Пол и стульчак покрываем шпунтованными досками. Конструкция для самого стульчака стандартная, ничего особенного, можно сделать ее съемной.

Стойки делаем из бруса 50 на 50.

Крышу делаем из струганных досок 25 на 120, добавляем к ним плоские листы оцинковки, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.

Для стен и стульчака берем 9 миллиметров ОСП, с внутренней стороны покрываем их лаком, для  уменьшения риска получения заноз, так же лаком покрывается сидение на унитаз.

Наружная обрешетка делается из бруска 25 на 50, подойдет практически любой, поверх него накладываем сайдинг.

В нижней части по периметру конструкции можно положить какие-нибудь обрезки от профнастила, это поможет создать нужный визуальный эффект.

Порог можно отделать оцинковкой.

Для окна у входа можно использовать поликарбонат, для создания вентиляции возможно допущение небольших щелей.

Дверь делается из листа ОСП, снизу и сверху прикладываются доски 25 на 120, с внешней стороны так же ставится доска, оставляется место под сайдинг, скрепить доски с листом ОСП можно простыми саморезами. Также небольшими саморезами к конструкции крепится сайдинг.

Надеюсь, что описание того, как сделать туалет на дачу своими руками, поэтапное фото этого процесса, вдохновят кого-нибудь на новые подвиги в улучшении жизненного комфорта, ведь именно от таких мелочей зависит получение полного удовольствия от дачного отдыха.

Теперь вы знаете, как сделать туалет на даче, какие с этим могут быть сложности и что нужно учитывать.

Туалет на даче своими руками. Видео процесса строительства.

Дачный туалет: проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.
Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.
Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

  1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
  2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
  3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Деревянный туалет избушка своими руками чертежи. Дачный туалет шалаш своими руками

Мало кто решается строить на даче полноценный санузел, чаще всего ограничиваются удобствами во дворе. Главное, чтоб на голову не капало. Но и из обычного сельского сортира можно сделать комфортную уборную, если строить не «на глаз», а по заранее разработанному проекту.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями. Определитесь с ключевыми особенностями туалета, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится.

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно новым санитарным нормам, дачный туалет с герметичной ямой не должен размещаться ближе, чем на расстоянии 5 м от жилого дома и 15 м от колодца или скважины

Правила устройства туалета:

  1. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно.
  2. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

С ямой или без — выбираем тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост. Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

Классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой. Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.


Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один. Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

Пудр-клозет или дачный сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет. Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».


В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

Сортир с пользой для дела — производим удобрения

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений. Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.


Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает. Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

С чем будем работать — выбор стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа. Чаще всего применяют:

  • дерево;
  • кирпич;
  • металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Простой деревянный туалет — быстро и надежно

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева. Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.


В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов — декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Капитальный вариант — туалет из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят. Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.


Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой. Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант на любителя — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В туалете из металлических листов будет невыносимо жарко летом и очень холодно зимой. Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Готовые чертежи дачного туалета из дерева

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж. Чаще всего используют такие модели домиков для уборной:

  • шалаш;
  • теремок;
  • скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

Шалаш: схема с размерами и описанием

Дачный туалет-шалаш — это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.


Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см. Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.


Слева изображена задняя стенка, справа — передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери. Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см. Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.


Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см. Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м. Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее.

Туалет-скворечник: готовый чертеж с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.


В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м. Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.


Проектное решение с утеплителем:


На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа. Очень важный нюанс – автор предоставил план распила досок. Такое дополнение значительно упрощает строительство.


На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:


Часть досок распиливают с припуском 50 мм, остальные — с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:


Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок. Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.


Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:


Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ


Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.


Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600 х 600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции. Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.


Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника. Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов. Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.


Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Видео для наглядности: как сделать чертеж туалета

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, не смотря на скромные размеры постройки. Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Какую конструкцию можно назвать главной на даче? Сам дом? С одной стороны, да, но существует конструкция, без которой комфортное проживание на даче просто невозможно. О чем идет речь? Вы наверняка уже догадались, что это туалет. И если его на вашем участке просто нет, то сейчас самое время подумать о том, чтобы соорудить его. По сути, ничего сложного в этой работе нет, так как сам туалет состоит из ямы, фундамента и конструкции сверху. Нужно только определиться с тем, какой именно будет эта конструкция. Существуют разные вариации постройки. Мы рассмотрим самые популярные из них, а также сосредоточимся на том, чтобы построить туалет на даче своими руками.

В этой статье вы увидите чертежи, а также инструкцию по созданию довольно простой конструкции. Это поможет вам реализовать такую идею у себя на даче. Также вы узнаете преимущества строительства именно конструкции шалашного типа.

Варианты сооружения туалета на даче

Чтобы вы имели общую картину о туалетах для дач, рекомендуем вам ознакомиться с конструкциями, которые можно создать своими руками. Методов постройки есть много, они целиком зависят от самой конструкции. Вот список самых популярных вариантов исполнения туалета для дачи:

  1. Пудр-клозет.
  2. Классический туалет с выгребной ямой.
  3. Биотуалет и химический туалет.
  4. Люфт-клозет.

Что представляет собой каждый из них? Самым простым и распространенным является простой туалет с выгребной ямой . Он идеально подходит для дач, так как на устройство потребуется немного средств, материала и сама конструкция проста. Нужно только вырыть выгребную яму, укрепить ее и возвести надстройку. Пример подобного туалета виден на фото.


Что касается люфт-клозетов , то они имеют герметичную яму, куда и попадают отходы. Сам резервуар может быть разным, отличаться конструкцией и размерами и размещается вдали от конструкции. Утилизация отходов из него довольно простая, как и при выгребной яме. Нужно нанять ассенизаторскую машину, которая откачает все изнутри. Как вариант сделать это самостоятельно. На фото вы увидите этот тип конструкции.

Пудр-клозет — это некая емкость, что находится непосредственно под седалом. Никакой выгребной ямы не нужно, а сам резервуар довольно небольшой. Он тоже по мере наполнения нуждается в очистке. Особенностью является то, что после использования приминаются дополнительные средства утилизации. Речь идет о присыпке нечистот торфом. Такой вариант для дачи можно назвать одним из самых дешевых, только вот сам процесс очищения вызывает неприятности. Пудр-клозет на фото.


Идеальным в плане чистоты, удобстве и создании является химический или биотуалет . Все что потребуется — купить его и установить на свое место. Преимущества таких конструкций в том, что его не нужно чистить. Да и неприятный запах не исходит. Все дело в том, что отходы расщепляются за счет специальных бактерий. Единственный минус — это цена. Но, если вы можете себе это позволить, то лучше остановиться на таком варианте.

А что, если у вас ограниченный бюджет и вы не можете позволить себе подобные «блага цивилизации»? Можете создать туалет своими руками. Идеальный в этом плане — туалет с выгребной ямой. Что касается надстройки, то довольно неплохо смотрится туалет шалаш. Чем он так хорош? Давайте узнаем.

Почему именно туалет шалаш

Для начала хотим пояснить, почему мы рассматриваем дачный туалет типа шалаш. Все дело в том, что такая необычная конструкция имеет некоторые преимущества перед своими традиционными «конкурентами». Давайте увидим положительные стороны:


Как видите, мы насчитали целых 7 преимуществ, которые обладает туалет шалаш. Они говорят в сторону того, чтобы действительно заняться строительством именно подобной конструкции. Однако, не обошлось и без минусов. Их практически половина:

  • все дело во внешнем виде. Он хотя и оригинальный, но не всегда бывает практичным. Конструкция может радикально отличаться от других строений на участке, не вписываясь в ландшафт;
  • так как форма треугольная, то полезное пространство с высотой теряется;
  • если у вас нет материалов нужной длины (которая довольно немаленькая), то построить туалет на даче будет сложнее.

Вы имеете все данные, чтобы сопоставить все за и против. Это поможет вам решиться, стоит ли строить подобные туалеты на участке. Если да, то давайте рассмотрим чертеж дачного туалета типа шалаш и технологию его создания.

Подбор места для строительства туалета шалаша

Строительство любой постройки начинается с выбора подходящего места. Для туалета это еще важнее. Не зря существуют разные нормы и правила, соблюдение которых не просто формальность, а залог вашего комфортного проживания. Одно из основных правил — создать условия, в которых контакт отходов с грунтовыми водами будет минимальный.


Но, это далеко не все требования, требующие вашего внимания. Давайте рассмотрим полный список критериев, чтобы ваша конструкция была возведена правильно по всем параметрам:

  1. Если рядом есть водный участок (река, озеро, колодец), то расстояние, допустимое для строительства туалета — не меньше 30 м. В том случае, когда размещение водоема ниже, чем будущее место для туалета, рекомендуется сменить место дислокации или построить ниже водного источника.
  2. При наличии на участке подвала, погреба или других подобных конструкций, нужно выдерживать расстояние в 15 м.
  3. Что касается жилых построек, то оптимальным расстоянием считается метраж от 8 м.
  4. Если на даче у вас есть домашние животные, то от их «поселений» нужно отступить от 5 м.
  5. Огород, клумбы, грядки и другие насаждения, что довольно часто можно встретить на дачном участке, тоже не любят подобного соседства. Минимальное расстояние туалета от них — 1 м.
  6. И, наконец, учитывайте направление ветра в вашем регионе. Это важно, чтобы вы не доставляли дискомфорта своим соседям и не слушали жалоб от них. Не рекомендуется строить туалет шалаш близко к забору.


Обратите внимание! Перед тем как начинать строительство туалета, важно выяснить точку нахождения грунтовых вод. Дозволяется сооружать постройку, если уровень вод находится на 2,5 м под землей и более. В противном случае придется заменить выгребную яму септиком, люфт-клозетом или пудр-клозетом.

Если учитывать эти правила и рекомендации, то в экологическом плане построенный конструкция никак не будет влиять на внешнюю среду. Все будут довольны — и вы, и растения, и соседи, и даже домашние животные. Нашли такое подходящее место? Тогда начинаем строительство туалета шалаша.

Этап 1 — делаем выгребную яму и фундамент туалета шалаша

Основа «кабинета для раздумий» — это выгребная яма. Именно она будет принимать на себя основной «удар». От ее размеров зависит и частота очистки. Очистку рекомендуется выполнять не по наполнению ямы до краев, а когда количество нечистот в туалете достигло 70%.

По сути, такую работу сложной не назовешь. Она трудоемкая и требует некоторого количества времени. Вы можете сделать это сами, с использованием лопаты, или же нанять тяжелую технику. Но, для небольшого дачного домика собственных усилий будет достаточно. Рекомендуемые размеры ямы — 2х2х2 м. Сделайте разметку на территории и начинайте рыть землю. Используй рулетку и отвес, контролируйте размеры и ровность ямы.


Когда яма готова, ее стены лучше укрепить. Они и станут нашим фундаментом, на который будет опираться наземный шалаш. Укрепление происходит за счет досок, бетонных колец или кирпича. Доски перед работой нужно пропитать антисептиком.


Совет! При обустройстве дна можете сделать его под наклоном в заднюю часть конструкции. Тогда содержимое будет опускаться по направлению к люку, предназначенному для очищения ямы. Не забывайте и о том, что нужно сделать отверстие для унитаза, вентиляции и выкачки отходов.

Этап 2 — надстройка туалета

С земельных работ мы плавно переходим к процессу строительства самого каркаса. Дачный туалет шалаш чертежи размеры будут предоставлены. Ведь от них зависит половина всего успеха. Сама надстройка может быть нескольких видов: шалаш, избушка, скворечник или домик. В нашем случае — это первый вариант. На фото вы можете увидеть, как именно делается подобная конструкция.


Благодаря чертежам вы не допустите ошибок. Дальше позаботитесь о наличии подходящего материала. Сырьем для постройки будет служит дерево, а именно доски. С ними легко работать, да и они практичные. В работе с ним вам не обойтись без:

  • пилы;
  • рубанка;
  • рулетки и карандаша;
  • гвозди и молоток (альтернатива — саморезы и шуруповерт).


Вот пошаговая инструкция создания каркаса сверху:

А для защиты вашей деревянной крепости, готовая конструкция обязательно обрабатывается антисептиком. Можете даже купить специальную краску по дереву для наружных работ и сделать туалет шалаш еще красивее.

Вот и все. Постройка завершена. Конструкция готова к эксплуатации. Вы можете быть первым, кто использует ее в деле. Посмотрите видео о том, как создать конструкцию своими руками.

Заключение

Первым делом выкапывают выгребную яму. С ней же строится и фундамент под дачный туалет. Для этого по бокам от ямы нужно выкопать лунки и засыпать в них слой песка толщиной в 10 см. после этого нужно установить туда бетонные блоки, если их нет, то можно воспользоваться тротуарным бордюром, как аналогом. Лунки должны быть на расстоянии не менее 1 метра друг от друга, причем находиться на равном удалении, образуя четкий квадрат. На каждый из блоков выкладывается два слоя рубероида. На этом, фундамент под туалет на даче своими руками можно считать готовым.

Каркас пола изготавливается из обрезных досок, а сам пол делается из половых досок, которые настилаются на каркас. Когда конструкция будет готова, то ее следует прокрасить антисептиком. Настил пола кладется на рубероид.

Задняя и передняя стенки конструкция сколачиваются отдельно.

Многие монтажные операции производятся на месте, так что следует запастись ровной площадкой или расчистить участок на земле.

После создания стенок их требуется обшить вагонкой с внутренней стороны. После этого их требуется выставить ровно на пол и закрепить при помощи технологических досок. После этого нашивается доска обрешетка, которую после этого также нужно обшить при помощи пергамина.


Крыша сколачивается из широких досок, около 1 метра, длиной в 1,7-1,8 метра. Изготовленное изделие монтируется непосредственно на переднюю и заднюю стенку конструкции. После монтажа крышу нужно накрыть оцинкованным гофролистом, которые крепятся к ней при помощи саморезов. После этих операций устанавливается конек, который также крепится при помощи саморезов. На блок двери крепятся петли, крючок или шпингалет, ручка, вертушка и прочие важные элементы. Сам проем оформляется при помощи наличника. В полу нужно сделать отверстие, расположенное над выгребной ямой.

Проект дачного туалета, вполне простого и традиционного для большинства людей, предусматривает наличие выгребной ямы и установленным над ней небольшим деревянным домиком. Разумеется, существует много вариантов постройки дачного туалета, каждый из которых обладает своими достоинствами:

      • Торфяной туалет. В роли утеплителя выступает торф или опилки, благодаря которым отходы преобразуются в удобрения. Сухо, чисто и экологично.
Торфяной туалет для дачи
    • Компостный туалет. Вариант, из-за своей монументальности больше подходящий для загородного дома, нежели дачи.
Компостный туалет для дачи
  • Биотуалет. Компактный и лёгкий вариант, выпускаемый многими производителями. Обладают ёмкостями для воды и отходов. Неплохая замена домашнему туалету. По причине использования химических веществ получение компоста невозможно, так как конечным результатом являются химические отходы.

Традиционный деревянный дачный туалет представляет собой отдельно стоящую постройку с выгребной ямой под ним. выкладывается из колодезных колец или кирпича, в некоторых случаях используются автомобильные покрышки или пластиковая бочка без дна.

Обычный деревянный туалет

Строительство дачного туалета

Несмотря на то, что на строительство туалета необходимо не так много времени и сил, все работы должны проводиться в полном соответствии с требуемой технологией. Прежде чем начинать возведение, следует тщательно продумать конструкцию сооружения, создать эскиз, прикинуть будущие расходы и подобрать наиболее удобное место для его установки.

Размеры дачного туалета обычно следующие: высота задней стенки 1,9 м, передней – 2,1 м, длина 1,3 м, ширина – 1,1 м.

Чертёж дачного туалета с размерами

Стандартный проект дачного туалета предусматривает наличие септика (ямы), обшивки, каркаса, сиденья с отверстием, окошка, двери, пола, внутренней отделки и крыши.

Схема самого простого дачного туалета

Строительство туалета для дачи условно можно поделить на несколько этапов:

  1. Обустройство септика.
  2. Создание каркаса из бруса.
  3. Обшивка каркаса досками с дальнейшей настилкой пола.
  4. Выпиливание отверстия в сиденье.
  5. Подготовка основания для установки кабины на яму.
  6. Установка кабины.
  7. Обустройство крыши.
  8. Установка двери.
  9. Проведение внешней и внутренней отделки.

Читайте также

Детские песочницы для дачи

Как только вы определились с местом, на котором будет осуществляться установка дачного туалета, можно начинать обустраивать выгребную яму. В этом случае многими дачниками используется следующий способ: когда заполняется предварительно вырытая яма для дачного туалета, выкапывается новая, после чего осуществляется перенос туалета на новое место. Заполненную яму необходимо тщательно продезинфицировать и закопать.

Строительство ямы для дачного туалета

К вопросу обустройства септика можно подойти ещё более серьезно, если выкопать яму глубиной 1,5 метра и устроить на её дне дренаж из щебня толщиной в пределах 15-20см. В этой ситуации желательно использовать специальные реактивы для биотуалетов, способствующие расщеплению твердых масс, благодаря чему жидкость через дренаж уходит в землю.

После того, как завершено обустройство ямы, можно начинать изготовление каркаса. Для подобных целей используется, как правило, брус 100х100. Здесь потребуется точная схема дачного туалета и строительный уровень. Каркас является основой туалета, поэтому к вопросам его выбора следует подходить очень тщательно.

Каркас туалета для садового участка

Балки для крыши и сиденье необходимо монтировать в процессе сборки самого каркаса.

Дачный туалет шалаш



В этой статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по строительству. Конструкция может быть разной: есть проекты прямоугольные, треугольные, ромбовидные. Выбираете форму, потом материал, и можно приступать к строительству. Чертежи есть, строение — не самое сложное. Только учтите, что размеры даны для людей среднего роста и комплекции. Их легко можно изменить, не особо меняя конструкцию.

Дизайн дачного туалета может быть простым или замысловатым

Блок: 1/6 | Кол-во символов: 527
Источник: http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Разделы статьи

Варианты сооружения туалета на даче

Чтобы вы имели общую картину о туалетах для дач, рекомендуем вам ознакомиться с конструкциями, которые можно создать своими руками. Методов постройки есть много, они целиком зависят от самой конструкции. Вот список самых популярных вариантов исполнения туалета для дачи:

  1. Пудр-клозет.
  2. Классический туалет с выгребной ямой.
  3. Биотуалет и химический туалет.
  4. Люфт-клозет.

Что представляет собой каждый из них? Самым простым и распространенным является простой туалет с выгребной ямой. Он идеально подходит для дач, так как на устройство потребуется немного средств, материала и сама конструкция проста. Нужно только вырыть выгребную яму, укрепить ее и возвести надстройку. Пример подобного туалета виден на фото.

Что касается люфт-клозетов, то они имеют герметичную яму, куда и попадают отходы. Сам резервуар может быть разным, отличаться конструкцией и размерами и размещается вдали от конструкции. Утилизация отходов из него довольно простая, как и при выгребной яме. Нужно нанять ассенизаторскую машину, которая откачает все изнутри. Как вариант сделать это самостоятельно. На фото вы увидите этот тип конструкции.

Пудр-клозет — это некая емкость, что находится непосредственно под седалом. Никакой выгребной ямы не нужно, а сам резервуар довольно небольшой. Он тоже по мере наполнения нуждается в очистке. Особенностью является то, что после использования приминаются дополнительные средства утилизации. Речь идет о присыпке нечистот торфом. Такой вариант для дачи можно назвать одним из самых дешевых, только вот сам процесс очищения вызывает неприятности. Пудр-клозет на фото.

Идеальным в плане чистоты, удобстве и создании является химический или биотуалет. Все что потребуется — купить его и установить на свое место. Преимущества таких конструкций в том, что его не нужно чистить. Да и неприятный запах не исходит. Все дело в том, что отходы расщепляются за счет специальных бактерий. Единственный минус — это цена. Но, если вы можете себе это позволить, то лучше остановиться на таком варианте.

А что, если у вас ограниченный бюджет и вы не можете позволить себе подобные «блага цивилизации»? Можете создать туалет своими руками. Идеальный в этом плане — туалет с выгребной ямой. Что касается надстройки, то довольно неплохо смотрится туалет шалаш. Чем он так хорош? Давайте узнаем.

Блок: 2/4 | Кол-во символов: 2312
Источник: https://bouw.ru/article/dachniy-tualet-shalash

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)



Блок: 2/6 | Кол-во символов: 2361
Источник: http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Дачный туалет шалаш

Какую конструкцию можно назвать главной на даче? Сам дом? С одной стороны, да, но существует конструкция, без которой комфортное проживание на даче просто невозможно. О чем идет речь? Вы наверняка уже догадались, что это туалет. И если его на вашем участке просто нет, то сейчас самое время подумать о том, чтобы соорудить его. По сути, ничего сложного в этой работе нет, так как сам туалет состоит из ямы, фундамента и конструкции сверху. Нужно только определиться с тем, какой именно будет эта конструкция. Существуют разные вариации постройки. Мы рассмотрим самые популярные из них, а также сосредоточимся на том, чтобы построить туалет на даче своими руками.

В этой статье вы увидите чертежи, а также инструкцию по созданию довольно простой конструкции. Это поможет вам реализовать такую идею у себя на даче. Также вы узнаете преимущества строительства именно конструкции шалашного типа.

Варианты сооружения туалета на даче

Чтобы вы имели общую картину о туалетах для дач, рекомендуем вам ознакомиться с конструкциями, которые можно создать своими руками. Методов постройки есть много, они целиком зависят от самой конструкции. Вот список самых популярных вариантов исполнения туалета для дачи:

  1. Пудр-клозет.
  2. Классический туалет с выгребной ямой.
  3. Биотуалет и химический туалет.
  4. Люфт-клозет.

Что представляет собой каждый из них? Самым простым и распространенным является простой туалет с выгребной ямой. Он идеально подходит для дач, так как на устройство потребуется немного средств, материала и сама конструкция проста. Нужно только вырыть выгребную яму, укрепить ее и возвести надстройку. Пример подобного туалета виден на фото.

Что касается люфт-клозетов, то они имеют герметичную яму, куда и попадают отходы. Сам резервуар может быть разным, отличаться конструкцией и размерами и размещается вдали от конструкции. Утилизация отходов из него довольно простая, как и при выгребной яме. Нужно нанять ассенизаторскую машину, которая откачает все изнутри. Как вариант сделать это самостоятельно. На фото вы увидите этот тип конструкции.

Пудр-клозет — это некая емкость, что находится непосредственно под седалом. Никакой выгребной ямы не нужно, а сам резервуар довольно небольшой. Он тоже по мере наполнения нуждается в очистке. Особенностью является то, что после использования приминаются дополнительные средства утилизации. Речь идет о присыпке нечистот торфом. Такой вариант для дачи можно назвать одним из самых дешевых, только вот сам процесс очищения вызывает неприятности. Пудр-клозет на фото.

Идеальным в плане чистоты, удобстве и создании является химический или биотуалет. Все что потребуется — купить его и установить на свое место. Преимущества таких конструкций в том, что его не нужно чистить. Да и неприятный запах не исходит. Все дело в том, что отходы расщепляются за счет специальных бактерий. Единственный минус — это цена. Но, если вы можете себе это позволить, то лучше остановиться на таком варианте.

А что, если у вас ограниченный бюджет и вы не можете позволить себе подобные «блага цивилизации»? Можете создать туалет своими руками. Идеальный в этом плане — туалет с выгребной ямой. Что касается надстройки, то довольно неплохо смотрится туалет шалаш. Чем он так хорош? Давайте узнаем.

Почему именно туалет шалаш

Для начала хотим пояснить, почему мы рассматриваем дачный туалет типа шалаш. Все дело в том, что такая необычная конструкция имеет некоторые преимущества перед своими традиционными «конкурентами». Давайте увидим положительные стороны:

  1. Особенность конструкции в том, что при создании не нужно утруждаться с сооружением крыши, закреплять ее и конструировать таким образом, чтобы она не текла. В нашем случае крышей туалета являются сами боковые стенки. Это четко видно на фото.
  2. Вы сможете построить туалет-шалаш своими руками намного быстрее. Все дело в том, что сооружение имеет меньшее количество элементов конструкции.
  3. Сами постройки довольно необычные и оригинальные. Можно с уверенностью сказать, что у ваших соседей такого туалета нет. Вы сможете выгодно выделиться.
  4. Дверь туалета никак не будет треугольной. Это обычная квадратная дверь, без усеченных углов и прочих заморочек.
  5. В зимний период времени у вас не возникнет проблем со скоплением осадков на крыше. Снег будет сходить с туалета, ведь ее скат довольно большой.
  6. Размер туалета для дачи может меняться. Чтобы получить нужный результат, вы можете регулировать величину угла вершины образовавшегося треугольника.
  7. Материал, который будет использоваться для постройки туалета — это древесина, в основном брусья. Их обработка довольно проста.

Как видите, мы насчитали целых 7 преимуществ, которые обладает туалет шалаш. Они говорят в сторону того, чтобы действительно заняться строительством именно подобной конструкции. Однако, не обошлось и без минусов. Их практически половина:

  • все дело во внешнем виде. Он хотя и оригинальный, но не всегда бывает практичным. Конструкция может радикально отличаться от других строений на участке, не вписываясь в ландшафт;
  • так как форма треугольная, то полезное пространство с высотой теряется;
  • если у вас нет материалов нужной длины (которая довольно немаленькая), то построить туалет на даче будет сложнее.

Вы имеете все данные, чтобы сопоставить все за и против. Это поможет вам решиться, стоит ли строить подобные туалеты на участке. Если да, то давайте рассмотрим чертеж дачного туалета типа шалаш и технологию его создания.

Подбор места для строительства туалета шалаша

Строительство любой постройки начинается с выбора подходящего места. Для туалета это еще важнее. Не зря существуют разные нормы и правила, соблюдение которых не просто формальность, а залог вашего комфортного проживания. Одно из основных правил — создать условия, в которых контакт отходов с грунтовыми водами будет минимальный.

Но, это далеко не все требования, требующие вашего внимания. Давайте рассмотрим полный список критериев, чтобы ваша конструкция была возведена правильно по всем параметрам:

  1. Если рядом есть водный участок (река, озеро, колодец), то расстояние, допустимое для строительства туалета — не меньше 30 м. В том случае, когда размещение водоема ниже, чем будущее место для туалета, рекомендуется сменить место дислокации или построить ниже водного источника.
  2. При наличии на участке подвала, погреба или других подобных конструкций, нужно выдерживать расстояние в 15 м.
  3. Что касается жилых построек, то оптимальным расстоянием считается метраж от 8 м.
  4. Если на даче у вас есть домашние животные, то от их «поселений» нужно отступить от 5 м.
  5. Огород, клумбы, грядки и другие насаждения, что довольно часто можно встретить на дачном участке, тоже не любят подобного соседства. Минимальное расстояние туалета от них — 1 м.
  6. И, наконец, учитывайте направление ветра в вашем регионе. Это важно, чтобы вы не доставляли дискомфорта своим соседям и не слушали жалоб от них. Не рекомендуется строить туалет шалаш близко к забору.

Обратите внимание! Перед тем как начинать строительство туалета, важно выяснить точку нахождения грунтовых вод. Дозволяется сооружать постройку, если уровень вод находится на 2,5 м под землей и более. В противном случае придется заменить выгребную яму септиком, люфт-клозетом или пудр-клозетом.

Если учитывать эти правила и рекомендации, то в экологическом плане построенный конструкция никак не будет влиять на внешнюю среду. Все будут довольны — и вы, и растения, и соседи, и даже домашние животные. Нашли такое подходящее место? Тогда начинаем строительство туалета шалаша.

Этап 1 — делаем выгребную яму и фундамент туалета шалаша

Основа «кабинета для раздумий» — это выгребная яма. Именно она будет принимать на себя основной «удар». От ее размеров зависит и частота очистки. Очистку рекомендуется выполнять не по наполнению ямы до краев, а когда количество нечистот в туалете достигло 70%.

По сути, такую работу сложной не назовешь. Она трудоемкая и требует некоторого количества времени. Вы можете сделать это сами, с использованием лопаты, или же нанять тяжелую технику. Но, для небольшого дачного домика собственных усилий будет достаточно. Рекомендуемые размеры ямы — 2х2х2 м. Сделайте разметку на территории и начинайте рыть землю. Используй рулетку и отвес, контролируйте размеры и ровность ямы.

Когда яма готова, ее стены лучше укрепить. Они и станут нашим фундаментом, на который будет опираться наземный шалаш. Укрепление происходит за счет досок, бетонных колец или кирпича. Доски перед работой нужно пропитать антисептиком.

Совет! При обустройстве дна можете сделать его под наклоном в заднюю часть конструкции. Тогда содержимое будет опускаться по направлению к люку, предназначенному для очищения ямы. Не забывайте и о том, что нужно сделать отверстие для унитаза, вентиляции и выкачки отходов.

Этап 2 — надстройка туалета

С земельных работ мы плавно переходим к процессу строительства самого каркаса. Дачный туалет шалаш чертежи размеры будут предоставлены. Ведь от них зависит половина всего успеха. Сама надстройка может быть нескольких видов: шалаш, избушка, скворечник или домик. В нашем случае — это первый вариант. На фото вы можете увидеть, как именно делается подобная конструкция.

Благодаря чертежам вы не допустите ошибок. Дальше позаботитесь о наличии подходящего материала. Сырьем для постройки будет служит дерево, а именно доски. С ними легко работать, да и они практичные. В работе с ним вам не обойтись без:

  • пилы;
  • рубанка;
  • рулетки и карандаша;
  • гвозди и молоток (альтернатива — саморезы и шуруповерт).

Вот пошаговая инструкция создания каркаса сверху:

  1. Для защиты фундамента, уложите поверх него гидроизоляционный материал. Рубероид будет в самый раз. Уложите его в 2-3 слоя.
  2. Начинайте сборку пола туалета шалаша. В идеале использовать брусья 50х50 мм и доску 40 мм. В нем не забудьте проделать технологическое отверстие в каркасе. Рекомендуемый диаметр 30 см и больше.
  3. Теперь можно собрать переднюю и заднюю стенку конструкции. Благодаря этим наглядным чертежам, вы сможете быстро повторить увиденное. А размеры помогут вам в работе. На фото задняя стенка туалета шалаша.
  4. Выполняйте создание стенок на отдельной поверхности. Лучше использовать брус, но альтернативой считается доска 50 мм. На фото ниже передняя стенка туалета шалаша.
  5. Когда две детали полностью готовы, можете фиксировать их к днищу конструкции.
  6. Теперь настало время создавать обрешетку на боковых стенках, которая и будет служить крышей. Если вы планируете монтаж кровельного материала, то обрешеткой может служить необрезная доска 20 мм.
  7. По сути, все самое сложное осталось позади. Теперь дело за деталями. Вам осталось выполнить отделку шалаша, а именно — установить дверь, создать конек, оббить стенки вагонкой и постелить кровельный материал. Работа не сложная, но времени немного потребует.

А для защиты вашей деревянной крепости, готовая конструкция обязательно обрабатывается антисептиком. Можете даже купить специальную краску по дереву для наружных работ и сделать туалет шалаш еще красивее.

Совет! Не рекомендуем вам использовать металлические кровельные материалы (такие как профнастил, металлочерепица и т. д.), так как внутри будет невероятно жарко летом. Металл хорошо нагревается и долго держит тепло. А для туалета это очень плохо.

Вот и все. Постройка завершена. Конструкция готова к эксплуатации. Вы можете быть первым, кто использует ее в деле. Посмотрите видео о том, как создать конструкцию своими руками.

Заключение

Процесс создания туалета шалаша на дачном участке — дело несложное. Требуется только выделить на это свое время. Работа настолько проста, что готовую конструкцию можно сделать в течение дня. А если еще и попросить кого-то помощи, то и вовсе можно быстрее управиться. Можете поделиться своими впечатлениями в комментариях. Удалось ли вам сделать туалет шалаш по такой схеме? Попробуйте и узнаете ответ на этот вопрос.



Блок: 2/5 | Кол-во символов: 11762
Источник: http://ydachadacha.ru/svoimi-rukami/tualet-na-dache-svoimi-rukami-chertezhi-razmery-shalash.html

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Блок: 4/6 | Кол-во символов: 3051
Источник: http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Выбираем материал для дачного туалета

Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

Наиболее долговечным считается кирпичный туалет, который довольно легко соорудить своими руками, чертежи при этом можно не искать. Важно правильно разметить основание, построить фундамент и соблюдать вертикальность стен. Только так можно надеяться на достаточную прочность сооружения.

Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Блок: 4/9 | Кол-во символов: 1147
Источник: http://rmnt-aqua.ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/

Требования к размещению туалета

Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

  • Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
  • Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
  • Обязательно предусматривайте подъездные пути для ассенизаторской машины.
  • Не стройте туалет в низинах, так как во время паводка он будет затоплен.
  • Учитывайте преобладающее направление ветра в вашей местности.

Расположение построек на участке в соответствии с санитарными нормами

Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Блок: 5/9 | Кол-во символов: 868
Источник: http://rmnt-aqua.ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Блок: 5/6 | Кол-во символов: 657
Источник: http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Конструкции ям для нечистот у дачного туалета

Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Герметичные ямы ограничений на установку не имеют.

Построить яму для нечистот можно одним из следующих способов:

  • Кирпичная кладка.
  • Баки из полимеров.
  • Железобетонные кольца.
  • Бетонные, залитые при помощи обрешетки.

Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

Далее заливают бетон, а после его затвердевания, в зависимости от типа стен,  выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

Установка в яму пластиковой емкости предотвращает попадание фекальных масс в грунт, поэтому допускается санитарно-гигиеническими нормами к использованию на любой территории.

Блок: 6/9 | Кол-во символов: 1727
Источник: http://rmnt-aqua.ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Блок: 6/6 | Кол-во символов: 1045
Источник: http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Дачный пудр-клозет

В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

Его конструкцией предусмотрена емкость для сбора  нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

Несмотря на то, что пудр-клозет можно установить даже в дачном домике, конструкция довольно трудоемка в обслуживании, поэтому используется лишь как временное решение проблемы.

Блок: 8/9 | Кол-во символов: 762
Источник: http://rmnt-aqua.ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/

Люфт-клозет для дачи

Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Чертеж люфт-клозета

Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

  • Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
  • Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
  • Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
  • Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Устройство люфт-клозета

Несмотря на очевидное удобство использования люфт-клозетов, широкого распространения они не получили, так как требуют дополнительных затрат на обогрев ямы в зимний период.

Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Блок: 9/9 | Кол-во символов: 1627
Источник: http://rmnt-aqua.ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/

Кол-во блоков: 14 | Общее кол-во символов: 28272
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://bouw.ru/article/dachniy-tualet-shalash: использовано 2 блоков из 4, кол-во символов 2738 (10%)
  2. http://ydachadacha.ru/svoimi-rukami/tualet-na-dache-svoimi-rukami-chertezhi-razmery-shalash.html: использовано 1 блоков из 5, кол-во символов 11762 (42%)
  3. http://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov: использовано 5 блоков из 6, кол-во символов 7641 (27%)
  4. http://rmnt-aqua. ru/kak-postroit-tualet-na-dache-chertezhi-razmery-podrobnye-sxemy-tualeta-shalash-i-skvorechnik/: использовано 5 блоков из 9, кол-во символов 6131 (22%)

Чертежи деревянных туалетов для дачи

Возведение дачного туалета своими руками не требует наличия серьезного строительного опыта и профессионального оборудования.

Рекомендуется перед началом процедуры тщательно изучить всю представленную информацию о проектировании и монтаже туалета, а также разобраться в чертежах и схемах будущей конструкции.

Данная статья поможет определиться с подходящим материалом изготовления кабинки, узнать про основные отличия канализации с выгребной ямой и без нее, а также предоставит полную инструкцию по строительству дачного туалета.

Блок: 1/9 | Кол-во символов: 526
Источник: https://trubanet.ru/kanalizacionnye-truby/tualet-na-dache-svoimi-rukami.html

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

  1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
  2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

Галерея изображений

Фото из

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения

Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники

Туалет на загородном участке

Сооружение с выгребной ямой

Домик для выносного биотуалета

Блок душ-туалет с общей накопительной емкостью

Установка накопительной емкости для дачной канализации

Выгребная яма без проведения откачки

Выгребная яма для большого частного дома

Бетонированный накопительный резервуар

Блок: 2/7 | Кол-во символов: 3632
Источник: https://sovet-ingenera. com/kanaliz/postroiki/chertezh-dachnogo-tualeta.html

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Блок: 2/6 | Кол-во символов: 2361
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

  • Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину.
    А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.
  • Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

  • Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Блок: 2/11 | Кол-во символов: 1651
Источник: https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami.html

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче


Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Блок: 3/8 | Кол-во символов: 673
Источник: https://Proekt-sam. ru/plans/chertezh-dachnogo-tualeta.html

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Блок: 3/6 | Кол-во символов: 1350
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Выбор материала

Еще одним важным моментом является определение материала, который будет использован для наружной части, а также вид самой кабинки. Туалет на даче своими руками может изготавливаться из:

  • металлопрофиль. Основа изготавливается из дерева или профильных труб из металла, которые соединены друг с другом сварочным способом. Затем основа ошивается листами металла. Данный материал также покрывается специальным составом, которое защищает дачный туалет от отрицательного воздействия повышенной влажности. Основное преимущество использования профнастила – возможность быстрого сооружения;
  • кирпич. Подобные туалеты способны эксплуатироваться в течение длительного периода, однако предполагают достаточно трудоемкую и дорогостоящую установку. Строение обладает большой массой и может устанавливаться только на фундамент, поэтому потребуется сделать ленточную или столбчатую основу.
  • доски являются самым распространенным вариантом для туалета на даче. Основные преимущества – доступность и низкая стоимость, возможность реализации различных видов дизайна, мобильность. К недостаткам можно отнести только подверженность досок негативному воздействию влаги, однако на сегодняшний день существует множество способов, чтобы свести этот недочет к минимуму. Например, эксплуатационный срок можно существенно увеличить, если нанести грунтовку и покрасить. Если владелец не желает портить натуральный вид дерева, то существуют многочисленные прозрачные составы, которые отталкивают влагу.

Блок: 4/9 | Кол-во символов: 1481
Источник: https://trubanet.ru/kanalizacionnye-truby/tualet-na-dache-svoimi-rukami. html

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

  1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
    Готовый собранный туалет на даче
  2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
  3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
  4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
  5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1331
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Блок: 2/8 | Кол-во символов: 3850
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Блок: 5/8 | Кол-во символов: 469
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Блок: 5/6 | Кол-во символов: 657
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Блок: 6/7 | Кол-во символов: 1612
Источник: https://sovet-ingenera.com/kanaliz/postroiki/chertezh-dachnogo-tualeta.html

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Блок: 6/6 | Кол-во символов: 1015
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Блок: 7/7 | Кол-во символов: 686
Источник: https://sovet-ingenera.com/kanaliz/postroiki/chertezh-dachnogo-tualeta.html

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Блок: 7/11 | Кол-во символов: 481
Источник: https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami.html

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

Блок: 8/8 | Кол-во символов: 373
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Блок: 8/11 | Кол-во символов: 813
Источник: https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami.html

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Блок: 9/11 | Кол-во символов: 524
Источник: https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami. html

Плюсы и минусы выгребной ямы

Преимущества возведения своими руками туалета с выгребной ямой:

  • возможность создать фильтрационную систему, которая способная самостоятельно избавляться от стоков и нечистот. Благодаря этому не требуется регулярно вызывать ассенизаторскую машину и обеспечивать подъезд к яме;
  • можно эксплуатировать подобный туалет круглый год.

Недостатки:

  • требуется больше времени на постройку и оборудование слива;
  • монтаж и создание ямы для туалета стоит дороже;
  • возможно загрязнение грунта при высоком уровне подземных вод.

Достоинства дачного туалета, построенного самостоятельно, без сливной ямы:

  • мобильность, позволяющая без проблем перемещать строение, а также размещать резервуар на некотором расстоянии от кабинки;
  • возможность возведения при близком расположении грунтовых вод к поверхности;
  • простой монтаж;
  • менее строгие требования к расположению на участке, в частности, к расстояниям до источников воды, т. к. герметичная система не приводит к загрязнению окружающей среды;
  • если необходимо, постройку можно легко разобрать или полностью убрать.

Недостатки подобных туалетов:

  • вероятность распространения зловония. Это касается не всех разновидностей туалетов (если переработка происходит с использованием торфа, такая проблема не возникает). Неприятный запах быстро появляется из-за малого объема резервуара, где хранятся стоки и отходы. Решение проблемы – сооружение системы принудительной вентиляции;
  • необходимость регулярного устранения наполнения резервуара. Это делается ассенизаторской техникой либо обеспечивается полная переработка и перемещение отходов в компост;
  • невозможность использования в зимний период.

Смотреть видео

Таким образом, возведение туалета возможно даже для мастеров, которые не имеют опыта в строительстве. Однако важно изучить инструкции и рекомендации, чтобы знать, как построить туалет на даче правильно.

В первую очередь желательно определиться с материалом и видом кабинки, затем произвести проектирование канализации. Это позволит качественно выполнить строительство, в результате чего туалет прослужит в течение десятилетий.

Блок: 9/9 | Кол-во символов: 2060
Источник: https://trubanet.ru/kanalizacionnye-truby/tualet-na-dache-svoimi-rukami.html

Кол-во блоков: 29 | Общее кол-во символов: 35778
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://sovet-ingenera.com/kanaliz/postroiki/chertezh-dachnogo-tualeta.html: использовано 3 блоков из 7, кол-во символов 5930 (17%)
  2. https://sandizain.ru/na-dache/dacha-sanuzel/kak-sdelat-pravilnyj-tualet-na-dache-svoimi-rukami.html: использовано 5 блоков из 11, кол-во символов 3980 (11%)
  3. https://trubanet.ru/kanalizacionnye-truby/tualet-na-dache-svoimi-rukami. html: использовано 6 блоков из 9, кол-во символов 7258 (20%)
  4. https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html: использовано 6 блоков из 8, кол-во символов 7007 (20%)
  5. https://o-remonte.com/tualet-na-dache-svoimi-rukami-poyetapno/: использовано 3 блоков из 8, кол-во символов 6220 (17%)
  6. https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov: использовано 4 блоков из 6, кол-во символов 5383 (15%)

Как построить деревянный туалет на даче своими руками

Казалось бы, довольно простой вопрос. Только вот однозначного ответа на него нет, если, конечно, учитывать все особенности проектирования и возведения объекта. По сути, деревянным (самый распространенный вариант) является лишь каркас туалета, который в просторечии именуется «скворечником» (хотя это и не совсем верно).

А вот для всего остального (фундамент, внутреннее обустройство) имеется несколько типовых решений, и какое именно подойдет для конкретного дачного участка – сразу, «навскидку», не скажет даже специалист. Что учесть, как не просто построить деревянный туалет, а грамотно, какие в том или ином случае чертежи и схемы целесообразно использовать – со всеми нюансами работы ознакомит предлагаемая статья.

Выбор места для строительства

Именно с этого, а не с чертежей туалета, и следует начинать. Их, скорее всего, придется корректировать (если берутся типовые схемы) под особенности дачного участка.

Что учесть:

  •  Соблюдение санитарных правил.  В первую очередь это касается минимальных отстояний (в м) от: внешних ограждений – 1,5; колодцев – 8; дорог – 10. Учитывая небольшие размеры большинства дачных участков, выполнить все указанные требования практически невозможно. Но то, что касается соседей, межевых норм – следует учесть. Во избежание проблем в дальнейшем.

  •  Глубину залегания подземных водяных пластов.  Она во многом определяет тип туалета (об этом чуть ниже).
  •  «Розу ветров».  Она также влияет на выбор места. Если запахи будут сноситься в сторону домика, вряд ли пребывание на даче можно считать комфортным. Относительно соседского строения и говорить не стоит – ежедневные скандалы с требованиями перенести туалет на другое место гарантированы. Но это касается только самого распространенного варианта – выгребной ямы. Правильный выбор схемы данный минус нивелирует.
  •  Интенсивность использования туалета.  Сколько человек приезжает на дачу, как часто? Проживает ли кто-нибудь на ней постоянно? Вопросы немаловажные при выборе схемы и составлении чертежей.
  •  Возможность обслуживания.  В связи с тем, что дачные участки плотно засажены, а длина рукава ассенизаторской машины не превышает 35 – 40 м, ставить туалет в дальнем углу дачи вряд ли целесообразно. Но и здесь есть варианты. Например, использовать специальные биопрепараты и получать органическое удобрение. Или обустраивать не традиционную выгребную яму, а биотуалет или обустроенный своими руками пудр-клозет. В последних случаях услуги профессионалов вовсе не понадобятся, да и другие проблемы (с неприятными запахами, грунтовыми водами) будут полностью решены. Такие туалеты можно располагать где угодно, не боясь нарушить требования санитарии.

Вывод – так как выбор схем и чертежей довольно большой, выгребные ямы постепенно уходят в прошлое, поэтому ориентироваться лишь на них – это заранее создавать себе массу проблем в будущем.

Типы дачных туалетов

Только разобравшись со всеми разновидностями и наиболее распространенными чертежами, можно точно определиться с местом установки кабинки.

Пудр-клозет

Более удобный, чем выгребная яма, вариант дачного туалета. К тому же – самый простой. Устройство понятно из рисунка.

Ведро, используемое в качестве накопителя – не стандарт. Подойдет любая емкость, которую можно легко выдвинуть и опорожнить. Лучше всего, если ее получится переносить. Дело в том, что в такие туалеты постоянно засыпается органика – торф, опилки, древесная зола или специальные препараты.

Как результат – из нечистот получаются хорошие удобрения. Остается лишь переместить накопитель туалета к компостной яме и выгрузить в нее содержимое резервуара. Для дач – неплохое решение сразу нескольких проблем.

Преимущества:

  • Минимум финансовых затрат.
  • Быстрота возведения туалета.
  • Возможность установки кабинки где угодно, ориентируясь лишь на санитарные нормы.
  • Не придется заниматься земляными работами и обустройством фундамента. Как правило, на дачах основанием для короба служит опорная рама из бруса. Она укладывается в небольшую канавку, в которой предварительно уплотняется грунт и делается засыпка смеси песок + щебень или ПГС.
  • Простое обслуживание, не требующее привлечения специалистов.
  • Получение хорошего органического удобрения для дачного участка.

Биотуалет

Более совершенная модификация, чем предыдущая. В комплект входят специальные кассеты, которые при наполнении легко вытащить и опорожнить. В продаже имеется много вариантов таких изделий – выбор есть.

Минус в том, что придется потратить определенную сумму денег. Рядового дачника такая идея вряд ли обрадует.

Люфт-клозет

Такая схема напоминает традиционный дачный туалет с выгребной ямой.

Главное отличие – кабинка и накопитель нечистот могут быть разнесены территориально. На общем чертеже это хорошо видно.

Следовательно, у владельца дачного участка появляется больше возможностей для выбора места, где можно удобно расположить кабинку туалета. Как вариант, в домике, если позволяют его габариты. Пожалуй, это единственный плюс такого решения.

Во всем остальном – много недостатков, главный из которых – необходимость в регулярной очистке накопителя. Но этот минус можно частично нивелировать, расположив емкость так, чтобы рукав ассенизаторской машины достал до очистного люка. А если использовать специальные препараты с бактериями, разлагающими нечистоты, то временной период между обслуживаниями резко увеличится.

Кабинка с выгребной ямой

Насколько целесообразна такая схема – трудно судить, не зная всех особенностей дачного участка. Но на большинстве из них подобные туалеты установлены с явным нарушением санитарных норм. Конфликтов между соседями нет по той причине, что практически у всех именно такие варианты отхожих мест. А вот как сказывается специфика объекта на почву, корневую систему растений, грунтовую воду – об этом мало кто задумывается.

Размеры ямы, как правило, выбираются одни и те же. Поэтому здесь можно говорить о некоем стандарте, который наработан практикой эксплуатации таких разновидностей дачного туалета. Накопитель для удобства строительства делается квадратного сечения со стороной примерно 1,5 м. Глубина ямы – от 1,5 до 2,5. Определяясь с последним параметром, необходимо учитывать конфигурацию подземных водяных пластов.

Варианты выгребных ям

По конструкции

  •  Герметичная.  Ее дно делается монолитным – плита или заливка бетона. Такие накопители требуют регулярной очистки.
  •  С дренажом.  После обустройства ямы на ее дно укладывается песок (крупнозернистый), а сверху мелкая щебенка или речная галька. Получается своеобразный фильтр, который задерживает твердые фракции и пропускает жидкость. Если на участке обустроен колодец, то такой вариант туалета не рекомендуется. Причина понятна.

По материалу

Выбор небольшой – бетонирование стенок или кирпичная кладка. Установка железного резервуара нецелесообразна, так как металл довольно быстро разрушается. Если оставить стенки накопителя земляные, то все жидкие нечистоты будут уходить в грунт, причем в разные стороны. Но и это не все. Подземные воды начнут поступать в яму, и пользоваться туалетом станет невозможно.

Что учесть:

 Во-первых , составляя чертеж, необходимо спланировать так, чтобы накопитель был несколько смещен относительно кабинки. Это существенно упростит его очистку (через внешний люк).  Во-вторых , стенки ямки делаются с уклоном. Также – в целях удобства опорожнения выгребной ямы. Возможно, достаточно будет одного фекального насоса, поэтому и необходимость в вызове ассенизаторской машины отпадет. Провести обслуживание при грамотной организации получится и своими руками.  В-третьих , необходимо предусмотреть наружное утепление каменного резервуара, особенно в регионах с суровыми зимами. Лед «порвет» и кирпич, и бетон.

Варианты кабинок туалета

Как обустроить каркас, хозяева решают сами. Одни выбирают оригинальные дизайнерские решения,

другим же достаточно и традиционных конструкций. Вот с особенностями постройки последних стоит разобраться подробнее. Во-первых, их проще возвести. Во-вторых, внешний вид такого туалета можно изменить до неузнаваемости. Благо, выбор материалов и вариантов оформления огромный.

«Скворечник»

«Шалаш»

Что учесть:

  • Высота кабинки выбирается применительно к росту среднестатистического человека + небольшой запас. Но не следует забывать и о парусности такой легкой конструкции. Поэтому возводить короб высотой более 2,3 м не рекомендуется.
  • Желательно составлять собственный чертеж туалета, который оптимально подходит для конкретной дачи. Это – один из способов разумной экономии на материалах.

Автор не останавливается на аспектах выбора заготовок. Под деревом подразумеваются не только брус, доска, но и различные изделия на основе стружки и опилок – МДФ, ОСВ, ДСП, ФК и тому подобное. Давать какие-либо рекомендации по данному пункту бессмысленно. Тот, кто делает что-либо своими руками, сам способен определить, с какой разновидностью продукции ему удобнее работать.

проектов, схем, чертежей + фото

Не отказывайте себе в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые может воплотить в жизнь каждый человек. Но для начала нужно определиться с чертежом и по нему построить будущую постройку.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются среди всего этого разнообразия. Это теоретическая часть. На основе этой статьи вы сможете выбрать лучший проект для своего сада.

Помимо чертежа, вы можете рассчитать количество необходимых материалов. Плюс ко всему, когда вы увидите, как будет выглядеть ваш праздник на фото туалета, то сразу же выберите идеальное место для его постройки.

В основном для проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. туалетов,
  3. пудреница.

Каждая из этих конструкций имеет свои преимущества. Поэтому перед началом строительства важно определиться с типом.

Загородный туалет в выгребную яму ↑

В проект обязательно включить яму. Также нужно позаботиться о его обустройстве. К этому может быть пластиковый бочонок или кирпичные стены, армированные арматурой.

В проекте нужно предусмотреть нужное количество кирпича и цемента, также не забудьте арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма уточняет характер надстройки. Обычно это небольшой деревянный дом, построенный из местных материалов.Это может быть палатка, миниатюрные домики и даже чердаки.

По проекту дачного туалета, весь мусор будет скапливаться в яме. Для дальнейшего очищения вам понадобится сантехник. Главный недостаток проекта - неприятный запах. Поэтому на этапе планирования очень важно обеспечить вентиляцию.

Вентиляция может быть как естественной, так и принудительной. В первом случае конструкция состоит из двух отверстий сверху и снизу. Их цель очень проста - создать атмосферу возмущения.Таким образом, неприятный запах не будет долго задерживаться внутри.

Принудительная вентиляция - это простой вентилятор, который выдувает из туалета все неприятные запахи. При его установке нужно подумать о компенсационном отверстии, через которое будет проникать воздух. Его диаметр должен быть меньше диаметра вентилятора. Все это прописано в проекте.

Важно! Не забывайте про помойку. Также необходима циркуляция воздуха. Это делается путем монтажа вентиляционной трубы.

Пудреница ↑

При создании этого проекта загородного дома септик не предусмотрен. Все отходы собираются в резервуар под сиденьем унитаза. Лучшая конструкция, включающая две емкости разного размера. Поменьше нужно проделать несколько отверстий разного размера и вставить в таз побольше, причем стороной, которая будет закругляться. К нему подключается сливной шланг.

По шлангу жидкость уходит в землю или в дренажную систему. Основную роль в этом проекте играет дачный туалет как вместилище для наполнителя.В качестве смеси чаще всего используется торф. Наполнитель помогает сдерживать запахи. Когда резервуар наполнится, его следует поставить на компостную кучу.

Когда вы будете рисовать, важно учитывать легкость извлечения контейнера. Есть два возможных решения этой проблемы. Первый бачок снимается при поднятии сиденья. Во втором здании в задней части прорезана небольшая дверь. Позволяет легко снимать заполненную емкость.

Туалеты ↑

Тут даже ничего не строить.Фактически вы покупаете готовый проект на виллу туалета. Все, что вам нужно, это установить продукт в удобном месте. Вы можете приобрести как готовый дизайн, так и будку.

Совет! Готовая конструкция легко устанавливается даже в доме. Все, что вам нужно сделать, это позаботиться о дренаже.

Душ и туалет под одной крышей ↑

Сейчас очень популярны проекты дачного туалета совмещенного с душевой кабиной. Это особенно выгодно с точки зрения финансов. Более того, такой проект позволяет существенно сэкономить свободное место на участке.

В проекте унитаз с душем будет иметь одну общую стену. Результат - экономия строительных материалов. Санузел может работать как на базе емкости со смесью, так и на базе выгребной ямы.

Основная задача чертежа при создании проекта дачного туалета - рабочий проект. На бумаге с четким указанием размеров, формы и типа конструкции. Однако есть некоторые стандарты, которым необходимо следовать.

Во-первых, расстояние до дачных туалетов по местам водоснабжения не может быть менее 30 метров.Это необходимо указать в проекте. Во-вторых, жилые или хозяйственные постройки не должны располагаться ближе 15 метров. Конечно, есть исключения в виде септика с системой биологической очистки.

Особое значение на чертеже имеют размеры. Вы можете их спросить. Но есть определенные нормы, позволяющие с высокой гарантией создать красивую и комфортную эксплуатацию здания.

Высота дачной будущей постройки не должна превышать двух с половиной метров.Минимальная цифра - 2 метра. Длина конструкции от 1,2 до 1,8 м. Ширина в пределах от 1 до 1,2 м.

Многие начинающие строители не дают достаточных значений параметров отстойника. Это неприемлемо. В конце концов, это тоже должно быть включено в чертежи. Расчетная глубина 1,5–2 м, диаметр от 2 до 2,5 м. Если уровень грунтовых вод близок к поверхности, яму придется отдать.

При выборе подходящего проекта для дачного туалета особое значение имеет подбор материала.Что больше всего задает параметры будущей постройки. Есть несколько типовых вариантов, о которых пойдет речь далее.

Туалетный кирпич ↑

Достоинства этого материала можно перечислять бесконечно. Он устойчив к атмосферным воздействиям, одинаково хорошо сохраняет тепло и прохладу, экологичен. Более того, он позволяет придать структуре любую форму.

Основой данного проекта является Фонд. Без него создание загородного туалета из кирпича просто невозможно.Отдельно стоит отметить качество кладки. Это настоящее искусство вековой кладки кирпича. Верхняя конструкция закрывается крышей, материалом для которой в большинстве случаев является шифер.

На картинке вы видите пример родственного проекта. В одной конструкции совмещены унитаз и душ. Это не только практично, но и позволяет значительно сэкономить на строительных материалах.

Деревянный унитаз ↑

Дачный туалет Project wood - это классика. На ее возведение уходит меньше всего времени, но эта конструкция вам верно служила, необходимо в процессе четко следовать плану действий.

На снимке изображен один из самых популярных среди отдыхающих вариантов - камерный. Как видите, у него небольшое внутреннее пространство и небольшие габариты. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет металлический ↑

Данный проект понравится тем, кто хочет сэкономить время и деньги. При строительстве можно использовать металлические листы, оставшиеся от постройки дома. Единственное, о чем нужно позаботиться - это обрезка.Без него, конечно, можно обойтись, но зимой такая конструкция будет весьма проблемной.

Главное преимущество проекта - отсутствие необходимости в знаниях. Построить дачный туалет способен практически каждый. Это самый экономичный вариант, который только можно себе представить. Единственное, на что нужно обратить внимание, это на сиденье. Лучше всего делать из дерева, чтобы сидеть.

Наибольшей популярностью у садоводов пользуются деревянные будки. Причина довольно проста. Древесина недорогая, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид.При строительстве мы часто используем такие проекты:

  1. Изба - оптимальное сочетание прочности и эстетичного вида. Независимо от ветра на улице или дождя. Такая конструкция надежно выдержит любые погодные невзгоды. Главный недостаток - неудобство. Занимает много территории, при этом каждый шаг сопровождается ударами головы о потолок.
  2. Скворечник или особняк. Этот проект уже упоминался ранее, но есть несколько важных фактов, которые вам необходимо знать.Это один из самых простых проектов дачного туалета. Требуется минимум материалов. Основные минусы - паршивая и легко продуваемая. Подходит только для летнего использования.
  3. Домик - такая конструкция традиционно более теплая и долговечная. Для создания такого проекта туалета виллы потребуется минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Хижина - сложнейший проект виллы для туалета. Он требует много материалов и труда, но при этом обладает невероятной прочностью и выдерживает любые климатические невзгоды.Не говоря уже о простоте использования.

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы выбираете материал, стиль постройки и дизайн интерьера. Любой из вышеперечисленных вариантов имеет свои достоинства и недостатки. Поэтому очень важно взвесить все «за» и «против» каждого проекта и сделать выбор в пользу оптимального.

Связанные с контентом

108 Бесплатные планы и идеи для постройки сараев, которые вы можете построить на заднем дворе

Никто никогда не жалуется на то, что у вас слишком много места для хранения вещей.Напротив, у большинства домовладельцев недостаточно места для хранения вещей в доме.

Если это похоже на вас, то вам нужен сарай.

Навесы помогают нам разместить все наши «вещи» и поддерживать порядок в нашей собственности.

Если вы ищете идеальный сарай, больше нигде не ищите. Сегодня я собираюсь представить вам 108 планов навесов.

Итак, пролистайте и пусть идеальный план сарая найдет вас!

108 Чертежи сараев для дома:

1.Сарай для хранения в колониальном стиле

Мне нравятся навесы в колониальном стиле. Причина в том, что они предлагают достаточно места для хранения всего, о чем вы думаете. Мне также нравится стиль, который они предлагают.

Помимо очевидного места для хранения и красивого вида этого сарая, он также предлагает два разных комплекта двойных дверей. Когда вы пытаетесь принести оборудование для двора или что-то вытащить, это отличная возможность иметь в сарае.

Размеры (футы) 10 x 16
Сложность

Построить этот навес ›

2.Коттедж Сарай

Я люблю этот сарай. Это так причудливо и просто очаровательно.

Помимо того, что это симпатичная кнопка, она очень функциональна. Гаражные ворота на роликах позволяют легко добраться до крупных предметов. Планы также выглядят очень подробными.

Так что, если вам нужен индивидуальный сарай, не ищите дальше. В этом сарае есть все, на кого можно надеяться.

Размеры (футы) 10 x 12
Сложность

Построить этот навес ›

3.Навес с навесом с несколькими вариантами настила

Итак, вам нравится идея навеса с навесом, но вы не знаете, какой фундамент вы хотите использовать. Это затрудняет поиск определенных планов, потому что во многих планах зданий указано, на каком этаже пристройки будет построена модель .

Ну не эти планы. У вас есть возможность построить очень функциональный и просторный навес на разных основаниях. Ваш выбор фундамента - бетонная плита, деревянный пол, поддерживаемый бетонными опорами, или деревянный пол, поддерживаемый салазками.Этот потерянный вариант также означает, что ваш навес может быть мобильным, поэтому вам не придется решать, где вы хотите его разместить навсегда.

Размеры (футы) 10 x 8
Сложность

Построить этот навес ›

4. Сарай Compact

- еще один необычный вариант. . Это очень классический вид.

Помимо того, что он добавляет приятный штрих к вашей собственности, он должен быть построен с множеством улучшений, которые позволят разместить много места для хранения в небольшом здании.

Идеально подходит для хранения большинства посадочных инструментов и оборудования для ухода за двором. Если у вас мало места, но вам нужно много места для хранения, это может быть отличным вариантом для вас.

Размеры (футы) 6 x 6
Сложность

Построить этот навес ›

5. 6 × 6 Сарай для хранения в традиционном стиле

сарай для хранения. На самом деле он очень похож на тот, что у меня есть.Мне нравятся эти навесы, потому что они не причудливые, но они защищают ваши вещи.

Если вы новичок в строительстве, это может быть хорошим вариантом. Планы выглядят очень простыми, а их стиль проще по сравнению с некоторыми другими навесами, с которыми вы можете столкнуться.

Размеры (футы) 6 x 6
Сложность

Построить навес ›

6.Сарай Easy DIY

Этот сарай отмечен как проект «Сделай сам». Поэтому, если вы хотите построить сарай самостоятельно, этот вариант стоит рассмотреть.

В инструкциях подробно рассказывается, как построить каждую часть этого сарая. Вам также дается очень подробный список материалов, от которых можно отказаться.

Размеры (футы) 8 x 6
Сложность

Построить этот навес ›

7.Сарай для хранения кедра

Этот навес - это не только проект «сделай сам», по словам Аны Уайт, его также можно сделать примерно за 260 долларов. Звучит как действительно отличная цена за складское помещение.

Вам дадут планы, список покупок и даже дополнительные советы о том, как сэкономить на еще денег при его создании. О чем еще ты можешь попросить?

Размеры (футы) 6 x 3
Сложность

Построить этот навес ›

8.Мини-садовый навес

Этот садовый навес меньше по размеру, но идеально подходит для хранения садовых инструментов. Ультра-уникальность этого сарая заключается в том, что он построен из цементного сайдинга.

Он имеет очень классический вид, хотя его строительные материалы не так распространены. Вам будут предоставлены подробные планы, список покупок и инструкции. Все это должно упростить сборку.

Размеры (футы) 4,5 x 2.25
Сложность

Постройте этот сарай ›

9. Хранилище на крыше Gambrel

Это почти идентичный сарай, который есть у меня на территории. Это еще один базовый стиль, но мне он нравится, потому что он отлично справляется со своей работой и не был слишком дорогим.

Детали на этом сайте потрясающие. Он разбивает процесс строительства сарая на семь этапов. Вам дается достаточно подробностей для каждого шага.

Имея все это в виду, если вам нужна более простая постройка и функциональное здание без дополнительных характеристик, это может быть отличным сараем для вашей усадьбы.

Размеры (футы) 8 x 8
Сложность

Построить этот навес ›

10. Сарай для садовых инструментов

Пристройка есть, у меня нет сарая для садовых инструментов. Посмотрев на это, мне, возможно, придется это изменить.

Это очень простой дизайн и, похоже, очень прост в сборке. Хотя это не очень большой сарай, он определенно послужит своей цели для хранения садовых инструментов.

Размеры (футы) 3,75 x 1,75
Сложность

Построить этот сарай

11. «Я увидел» Мой сарай

9 это было: «О, мне это нравится!»

Чтобы сделать его еще лучше, не только доступны планы этого сарая, но она также предлагает ей пошаговые фотографии постройки.

Подводя итог, если вы ищете сарай, который будет притягивать взгляды, то вот он. Вы не можете не поддаваться этому.

Размеры (в футах) 12 x 12
Сложность

Построить этот сарай ›

12. Человек, построивший этот сарай за 30 долларов,

использует его для хранения своих мусорных баков. Она не хотела тратить для этой цели небольшое состояние на сарай.

Она пошагово рассказывает, как ей удалось построить этот сарай всего за 30 долларов. Также доступны фотографии сборки.

Размеры (футы) 6 x 3
Сложность

Построить этот навес в основном из

13. Паллетный навес

построен. Переработка поддонов - один из лучших способов построить что-то практически бесплатно.

Сайт предлагает пошаговые фотографии того, как строили этот сарай. Уникальной особенностью этого сарая является то, что к нему пристроили небольшую веранду из поддонов. Это отличный недорогой вариант сарая для хранения вещей с характером.

Размеры (в футах) 10 x 15
Сложность

Постройте этот навес ›

14. Сарай с наклоном

меньший сарай.Его можно установить у стены для дополнительной поддержки.

Однако они также предлагают модификацию, в которой, если вы хотите, чтобы сарай был отдельно стоящим, это можно сделать. Он включает в себя удобный список материалов и легко читаемые планы.

Размеры (футы) 4 x 6
Сложность

Построить этот сарай ›

15. Домик с фронтоном

если у вас когда-нибудь закончится потребность в пространстве для хранения.Я говорю, что как будто люди когда-нибудь теряют потребность в хранении. Но если вы один из таких людей, этот сарай многоцелевой.

Автор сообщения отлично справляется с разбивкой сборки на 8 простых шагов. Это делает сборку менее пугающей, а также помогает составить для вас отличные планы.

Размеры (футы) 7 x 12
Сложность

Построить этот навес ›

16.Сарай для садовых инструментов # 2

Этот небольшой сарай - очень удобное строение. Что мне так нравится в этом посте, так это то, что они предлагают вам все этапы сборки, вам дают представление о времени, которое потребуется на ее сборку, ориентировочную стоимость, список материалов и даже вариант, в котором вы Можно купить этот сарай, если вам не нравится аспект DIY.

Что еще нужно, чтобы построить изящный небольшой садовый сарай для своих инструментов? Это не намного лучше.

Размеры (футы) 2 x 4
Сложность

Построить этот сарай ›

17. Прикрепленный сарай

Это еще одна отличная идея2 ящик для инструментов. Что делает его таким уникальным, так это то, что он включает в себя старые двери сарая. Если у вас нет старых дверей сарая, не волнуйтесь. Вы можете модифицировать сборку для разных дверей.

Еще одна замечательная особенность этого сарая заключается в том, что вы его строите, красите, прикрепляете к своему дому, и у вас есть максимальное удобство, поскольку ваши инструменты аккуратно хранятся прямо у задней двери.

Размеры (футы) 1,25 x 6,5
Сложность

Построить этот сарай ›

18. Ultimate Garden Shed I just23

говоря: «Я хочу этот садовый сарай». Если вы все случайно столкнетесь с моим мужем, не стесняйтесь передать это сообщение.

В этом сарае есть все, что вам когда-либо понадобится. У вас есть отличное место для посадки цветов и достаточно места для хранения.Он также имеет красивый деревенский дизайн. В двух словах: красивый и функциональный.

Ed: Исходная публикация больше недоступна, однако ссылка укажет, где можно приобрести планы.

Размеры (футы) 8 x 9,5
Сложность

Построить этот навес2

0 19. Этот органайзер для навесной крыши на самом деле очень 9 простое здание, но мне нравится тот факт, что этот человек потратил время, чтобы придумать лучший способ его построить.

На самом деле он сделал еще один шаг и дал вам окончательный план строительства этого здания. Вы не только получите отличные планы, но и получите фотографии реальной сборки. Он также предлагает список материалов с маленькими милыми галочками, чтобы вы могли не отставать от того, что уже сделали.

Это будет отличный вариант для новичка в домашних условиях. Здание подходит для большинства хранилищ, и человек, создавший эти планы, очень упростил вам поддержание порядка во время сборки.

Размеры (футы) 8 x 8
Сложность

Построить этот навес ›

20. Крыша Mini-Barn

это очень похоже на небольшой сарай. Я неравнодушен к этим зданиям, потому что именно они есть у меня на территории.

Эти планы были получены с того же сайта, что и указанный выше. Поэтому планы очень подробные, и им легко следовать.Это может показаться большим проектом для начинающего строителя, но с той тщательностью, которая заложена в эти планы, все будет в порядке.

Размеры (футы) 16 x 24
Сложность

Построить этот сарай ›

000 21. Двускатная крыша Организатор назад Хранилище

.сеть. И снова они предоставляют очень подробные планы.

Хотя это здание очень похоже на то, что упомянуто в №19, у него есть несколько отличий.Этот больше по размеру, и в них подробно рассказывается о том, как сделать двери намного проще в сборке и развешивании.

Для новичков в сфере DIY это может быть чрезвычайно полезно.

Размеры (футы) 16 x 24
Сложность

Построить этот сарай ›

22. У них Gambrel Roof Barn-Style только 900 Bonan та же картинка с №20, но на самом деле это уменьшенная версия.Если вы хотите хранить больше, чем несколько садовых инструментов, это может быть отличным вариантом для вас.

В нем все еще достаточно места для хранения газонокосилки, рождественских украшений и некоторых других вещей, которые, кажется, всегда лежат без реального места для их размещения.

Размеры (футы) 8 x 8
Сложность

Построить этот навес ›

23. Эти планы показывают, как вы с нуля

9 построить небольшой сарайчик из ничего.Вы покупаете материалы, а он покажет вам, как взять это сырье и превратить его в полностью функциональное здание.

Это здание немного меньше, поэтому было бы хорошо хранить больше, чем инструменты для лужайки, но, вероятно, недостаточно большое, чтобы хранить действительно большие предметы. Но если у вас есть воздуходувка для листьев, газонокосилка или другие инструменты для газона среднего размера, этот сарай будет хорошим вариантом.

Размеры (футы) 8 x 6
Сложность

Построить этот навес ›

24.Сарай во дворе

Это был еще один сарай, который заставил меня улыбнуться, как только я его увидел. Он небольшой, но функциональный, и к тому же приятно смотреть.

Он имеет раздвижные боковые дверцы, поэтому вы можете легко перемещать большие предметы внутрь и наружу. Тем не менее, у него также есть отличное место для сидения спереди. Кому не нравится идея сиденья после стрижки двора? После того, как вы включите газонокосилку, у вас будет отличное место, чтобы расслабиться на несколько минут.

Размеры (футы) 12 x 10
Сложность

Построить этот навес ›

25.Сарай для проезда через дорогу

Этот навес можно использовать как небольшой гараж. Причина в том, что в него можно въехать.

Мне нравится этот вариант, потому что он простой, но функциональный. Так что, если вам нужно место для хранения нескольких инструментов и вашей машины, то это то, что вам нужно. Или, если у вас есть трактор, культиватор или газонокосилка , это также будет отличным местом для их хранения.

Больше не нужно вытаскивать одно, чтобы добраться до другого. Вы можете буквально заехать прямо и вытащить то, что вам нужно, по мере необходимости.

Размеры (в футах) 8 x 11
Сложность

Построить этот сарай ›

, Симпатичные планы небольших домиков )

Планы небольших домиков пользуются наибольшим спросом по сравнению с домами других размеров. Если у вас ограниченный бюджет и вы достаточно квалифицированы, чтобы взяться за строительный проект своими руками, то этот пост для вас!

Мы составили список самых доступных планов этажей небольших коттеджей, коттеджей и крошечных домиков с А-образной рамой, которые вы можете построить самостоятельно.Эти планы небольших домиков , а также планы этажей других крошечных домов созданы группой профессиональных архитекторов и дизайнеров - «Дом в стиле пин-ап» , расположенной в ЕС. Все сметы строительства основаны на фактических затратах на строительство.

Стоимость постройки своими руками $ 7 400

Общая: 183 кв. Фута, включая чердак 41 кв. Фут и крыльцо 51 кв. Фут

Кому не нравятся милые крошечные домики в форме буквы А, подобные приведенному выше? Чрезвычайно доступный и великолепный с эстетической точки зрения, этот набор из планов небольших кабин приглашает вас наконец встать с дивана и построить что-то практичное, что вам и вашей семье будет нравиться долгие годы.

Да, построить свой собственный маленький домик или хижину в форме буквы А - полезный навык, но он также может быть очень интересным.

План этажа настолько прост, что не требует пояснений. Единственное, что приходит в голову, - это продлить крышу над крыльцом на 1-2 фута на тот случай, если вы захотите посидеть там во время дождя или укрыться в тени в жаркий солнечный день. Если вы планируете получить дополнительную защиту от непогоды, это не приведет к разрушению вашего бюджета.

Еще одна идея - дополнительное окно на одной из сторон крыши.Больше естественного света никогда не повредит, а зимой комната будет выглядеть менее мрачной.

Главное преимущество поэтажных планов крошечных домиков с А-образной рамой - их простота. Его легко установить, и он становится очень прочным после завершения.

Строительство пирамиды было бы самым безопасным для сейсмически активных районов, но это может стать намного более сложным проектом.

Получите эти планы крошечного дома в форме буквы А

Стоимость постройки своими руками $ 8 900

Общая площадь 241 кв.футов

Что отличает Aiko от других моделей небольшой кабины ? Во-первых, световой люк и, во-вторых, огромные раздвижные двери на 2 смежные стороны. Хотя эти функции очень хороши, они, вероятно, не особенно удобны для северных стран с суровыми зимами.

С другой стороны, этот небольшой дизайн кабины идеально подходит для других сезонов. Вы обратили внимание на желоба и бочку для сбора дождевой воды? Это означает, что ваш маленький сад не будет страдать от хлорированной муниципальной воды, что даст вам идеальную зелень и овощи для здорового питания, даже когда вы в отпуске.

Дождевые бочки также являются удобной экологичной функцией, если вы хотите сократить расходы на воду и сделать жизнь своей маленькой А-образной кабины более эффективной. Даже небольшой дождь наполнит бочку дождя, и у вас будет много воды для вашего сада.

Хотя небольших домиков , как и Aiko, используются в основном как дома для отдыха, их также можно использовать в любое время года, если вы планируете жить в более теплых климатических зонах. Благодаря энергоэффективной конструкции Aiko, эта красивая каюта может быть довольно экономичной и удобной для одного человека.

В связи с растущей тенденцией к автоматизации рабочих мест, строительство такого экономичного места для жизни может быть разумным шагом для многих, кто стремится не зависеть от местоположения и сократить до минимума жилищный бюджет.

Конечно, если вы не собираетесь быть одним из тех людей, которых заменят роботы, вы все равно можете построить эту хижину для своего идеального рая для бегства, верно?

Получить планы этажей небольшого дома

Стоимость постройки своими руками $ 29 500

Общая площадь 410 кв.ft.
1st. этаж 303 кв. фута
Лофт, 161 кв. фт.
крыльцо 54 кв. фута

Крошечный дом в форме А Эмили - это двухэтажный крошечный дом с двумя спальнями, который можно построить за несколько недель. На первом этаже есть веранда, а сам дом может быть комфортным жилым помещением для 2 или даже 3 человек.

Благодаря концепции открытого пола на первом этаже достаточно места для обычных небольших семейных мероприятий. На втором этаже две комнаты, которые можно использовать как спальни.

Можно ли улучшить план этажа крошечного домика в форме буквы А? Если в этом крошечном домике действительно будет комфортно жить, то его следует немного переделать. Во-первых, на кухне определенно будет выгодно иметь окно у раковины. Второй этаж выглядит довольно маленьким, чтобы иметь 2 спальни, каждая по размеру близка к самой кровати, без возможности обхода.

Это нормально провести несколько таких ночей, но жить в этом? Хотя это может быть прекрасно, если вы минималист в поисках простоты.

Если лестницу можно переместить через дверь в ванную, то пространство внизу может выглядеть больше. Кроме того, в спальне наверху будет достаточно места вокруг кровати. Когда ты молод и здоров, ходить по крутой лестнице весело. Представьте, что вы ползаете по лестнице посреди ночи без перил или прочной стены, за которую можно было бы держаться…

Приятно то, что вы можете связаться с архитектором и попросить его изменить дизайн в соответствии с вашими требованиями.

Получите эти планы крошечного дома в форме буквы А

Стоимость постройки своими руками 21 200 $

Общая площадь 405 кв.ft.
1st. этаж 243 sq.ft.
Лофт 140 кв. Футов
крыльцо 310 кв. Футов

Этот небольшой план кабины призван привлечь внимание. При ориентировочной стоимости строительства около 400 кв. Футов жилой площади в 21 200 долларов это неплохая рентабельность инвестиций. Вы также не можете отрицать, что все это выглядит как половина настоящего крошечного домика с А-образной рамой , распиленного надвое.

Вы знаете, что крохотные домики и домики с А-образной рамой популярны и круты. Это ваш шанс проявить себя в этой просторной А-образной раме за половину стоимости.Этот домик у озера с некоторыми конструктивными особенностями делает его приятным. В некоторых климатических условиях удлиненные стропильные балки идеально подходят для создания плотной противомоскитной сетки вокруг патио.

В южных штатах США запланируйте установку выдвижных солнцезащитных штор. Это огромное окно может слепить в жаркие летние дни, особенно с южной стороны.

В целом, план этой маленькой хижины хорошо спроектирован, и, конечно же, вы можете построить вторую половину и получить полноценный крошечный домик в форме буквы А! Эта голая стена явно на это указывает, не так ли?

Получите эти планы крошечного домика в форме буквы А в форме «половинки»

5.Планы современных крошечных домиков «Алиса»

Стоимость постройки своими руками $ 24 600

По сравнению с некоторыми другими проектами небольших домиков, Алиса кричит об изысканности. Вы просто не можете построить эту структуру и иметь на заднем дворе куриный переворот, свиней или овощные грядки с морковью. Запланируйте посадку одного из редких японских деревьев или изысканных французских виноградных лоз.

Гостиная просто потрясающая - высокие потолки и огромный стеклянный проем вносят много света и воздуха в интерьер дома.

Одна стена в первоначальном дизайне предназначена для хранения вещей. По какой-то неизвестной причине полки и шкафы имеют закругленные углы, хотя снаружи этого крошечного домика их нет. В зависимости от ваших предпочтений, вы можете выбрать модные открытые полки или оставить дизайн «Швейцарский сыр» - детали легко подправить.

В верхней задней части дома находится трехсекционное окно на чердаке. На чердак можно подняться по лестнице. Вы можете заменить лестницу чем-нибудь более прочным, например, лестницей с поручнем с одной стороны.Верхний верх ванной можно пожертвовать, например, для размещения верхних ступенек с некоторыми встроенными хранилищами.

Сами нижние ступеньки можно сделать как передвижные ящики для хранения вещей, которые можно убрать, если вам понадобится больше места для повседневных дел или вечеринок внизу.

Как уже упоминалось выше, все складские помещения расположены в левой части дома от пола до потолка. Вам обязательно понадобится устойчивая лестница, чтобы добраться до самых верхних отделений.Наличие полок открытого типа в нижней части стены решило бы эту проблему и расширило бы пространство гостиной.

Получить планы этажей небольшого дома

Самостоятельное строительство стоимостью $ 8 700
Общая площадь 237 кв.м.
Крыльцо 73 кв.м.
В этом небольшом коттедже есть все - чердак с кроватью и балконом, крохотная кухня и ванная комната с душем! Лучшая часть всего - это примерная стоимость постройки этого крошечного сокровища - 8700 долларов!

Благодаря минималистичному дизайну кабина очень проста в сборке.Если вы умеете использовать продвинутые строительные инструменты, например, отвес и стальной угольник, то ваша кабина с вероятностью 99% будет выглядеть точно так, как показано выше.

Небольшие коттеджи, такие как Yvonne, могут быть идеальным вариантом для пар пенсионеров, которые хотят провести несколько месяцев вдали от шумных и загрязненных городов. В качестве рекреационной каюты Ивонна предлагает все, что вы пожелаете, кроме дополнительного места для хранения вещей.

На балконе достаточно места, чтобы выпить утренний кофе или полюбоваться закатом за чашкой чая Jasmin или Asitaba.Крышу можно немного приподнять над балконом, или вы можете подумать о том, чтобы надеть навес от солнца.

Получите планы этажей крошечной каюты

7. Дизайн дома-контейнера «Юля»

Стоимость постройки своими руками $ 14 500
Общая площадь 229 кв. Футов
Крыльцо 69 кв. Футов

Любишь путешествовать со всем своим имуществом? Все авиакомпании вводят все новые и новые ограничения на то, что нельзя брать с собой и сколько единиц багажа можно брать с собой.Здесь есть обходной путь - отправляйте все свои вещи в любую страну!

В этот проект дома из морских контейнеров вошло множество решений по экономии места. Результат - кладезь идей для тех, кто ищет альтернативное жилье, основанное на превращении транспортных контейнеров в дома.

Самая сильная особенность предлагаемой конструкции именно этого судового контейнерного дома - его структурная целостность. Он выглядит как довольно прочный стальной контейнер, в котором большая часть металлических стенок осталась нетронутой.В случае глобального стихийного бедствия или нападения зомби вы просто закроете главный вход, подняв прочную палубу и оригинальные боковые двери. Других точек входа нет, зомби-неудачники!

Если вас это не беспокоит и вы хотите «жить опасно», установите пару окон.

Как и в предыдущем плане крошечного дома, мы видим много закругленных углов на внутренней визуализации. Помните, что вам не нужно округлять полки, но было бы неплохо скруглить углы консольного стола или других выступающих предметов мебели.Время от времени они причиняют вред крошечным домовладельцам…

А теперь кое-что серьезное.

Одна важная вещь о жизни в доме морских контейнеров, которая требует расследования. Все мы слышали о клетке Фарадея. Транспортные контейнеры, сделанные из цельного металла, действуют довольно близко к клетке Фарадея, защищая внутреннюю часть от всех электромагнитных полей.

Что это значит для вас?

Очень много! Мы не имеем права говорить о потенциальных проблемах со здоровьем из-за проживания в цельнометаллических конструкциях.Скажем так, моряки-подводники не особо славятся своим долголетием…

Ниже приведен реальный опыт человека, который работает в офисе, сделанном из металлического транспортного контейнера:

Стены и двери из металла толщиной 4 дюйма. Окна отсутствуют. Двери всегда закрыты и должны весить около 400 фунтов. Чтобы дать вам представление, ящик, в котором я «живу» в течение 9 часов каждый день, рассчитан на ударную нагрузку, чтобы выдержать перепад внешнего давления 11,25 фунтов на квадратный дюйм и импульс 337 фунтов на квадратный дюйм.

Очень слабый звук, НУЛЕВОЙ прием сотового телефона и ограниченное служебное радио. У компании есть мощные ретрансляторы вокруг завода, поэтому мы можем слышать, как люди зовут нас по радио, но наши сигналы не достигают никого изнутри коробки. Нет ни приема AM, ни FM.

Ближайшая вышка сотовой связи находится менее чем в миле.

Источник цитаты

Как построить безопасный транспортный контейнер?

Вырежьте как можно больше окон.Наш совет - придерживайтесь дров, если вы планируете находиться дома в транспортном контейнере более 12 часов в день!

Тем не менее, эти контейнеры для морских перевозок могут оказаться полезными в случае готовности к стихийным бедствиям.

Получите эти планы контейнерных домов и сообщите нам, если приведенная выше цитата соответствует действительности!

Стоимость постройки своими руками $ 33 400

Общая площадь 488 кв. Футов
1-й. этаж 370 кв. футов
Лофт 161 кв.фут.
крыльцо 54 кв. фут.

Мы идем обратно в лес! Какой красивый план этажа небольшого домика с А-образной рамой ! По европейским стандартам площадь этого плана этажа достаточна для семьи из трех человек.

В США большинство людей сочли бы это крошечным домом для отдыха на двоих. Было бы интересно услышать, что об этом думают люди из Японии, учитывая, что некоторым из них комфортно спать в подобных капсульных отелях.

Эти планы небольших домов с А-образной рамой выглядят довольно просто и предлагают эффективное использование пространства.Поскольку стоимость строительства очень низкая, учитывая впечатляющий вид и площадь в квадратных метрах, мы даем этому дому два больших пальца!

Красивый и уютный интерьер, зимний сад и теплый деревянный интерьер? Это может быть прекрасным решением для спокойного дома престарелых для пустующих ночлегов или уютного коттеджа для людей с ограниченным бюджетом.

Получите эти планы небольшого дома с А-образной рамой

9. Планы малой каюты «Анита» на Clerestory

Самостоятельная постройка стоимостью 7 $ 300
Общая площадь 173 кв.футы
крыльцо 80 кв. футов

Эта маленькая каюта шепчет: «Я такая доступная! Построй меня! » Но почему вы выбрали эту крошечную хижину среди других?

Ответ очевиден - если вы слишком ленивы или слишком стары, чтобы подняться на чердак или на второй этаж по крутым лестницам.

Клесторийные окна делают интерьер просторнее и наполняют его светом. Планы небольших домиков Аниты с потолочной крышей будут хорошим выбором для загородного дома или небольшого домика для отдыха на пустующей земле.Вы не ошибетесь, если купите крышу над головой за 7300 долларов.

Построить небольшую хижину вроде Аниты на своей земле очень реально. Все, что вам нужно, - это четкое пошаговое руководство и материалы. Аутсорсинг процесса строительства также не должен быть таким дорогим, если в душе вы не любитель дома.

Получить этот план кабины на потолке

Стоимость постройки своими руками $ 8 500

Общая площадь 293 кв.м.
1-й. этаж 177 кв. футов
Лофт 116 кв. футов.
Крыльцо 48 кв. Футов


Для вас, северяне, срубы - лучший вариант для небольшого отдыха или охотничьего домика. Сможет ли это место выдержать мощь медвежьих когтей? Вы делаете ставку!

Уютно, с толстыми стенами, все удобства внутри. Вы можете хорошо отдохнуть, поспав на чердаке, отправиться на охоту, рыбалку, собирать лесные ягоды - все, что душе угодно. Общая стоимость строительства: 8 500 долларов США; душевное спокойствие: бесценно.

Планы этажей можно найти здесь

Прочтите здесь о других маленьких и крошечных домах!

Если вы поклонник крошечных домов в форме буквы А и планов небольших домиков, попробуйте эту замечательную книгу:

Современная А-образная рама

Бена Рана

Вот отличное руководство, которое поможет новичку разобраться в основных задачах, связанных с процессом постройки собственного крохотного домика в форме буквы А или однокомнатной хижины.

Более интересные планы крошечных и микродомов можно найти на этих страницах:

Коттеджные коттеджи и жилые дома - Kanga Room Systems

Дополнительные варианты установки (только в Техасе)
  • Обшивка из досок и обрешетки

  • 7-дюймовая передняя палуба и крышка крыльца

  • 7-дюймовая боковая крышка и крышка крыльца

  • 8 'Экранированное крыльцо

  • Стеновая крышка из соснового языка и паза

  • Изоляция пола R13

  • Изоляция потолка R30

  • Другие варианты полов из твердых пород древесины

  • Стеновой блок

  • Мини-сплит-система кондиционирования / отопления

  • Дополнительное освещение и электрические опции

  • Дополнительные окна

  • Душевая кабина

  • Стеклянная дверь для комбинированного душа или ванны

  • Электрооборудование и Сантехнические соединения

Информация о комплекте

Комплекты для домиков и жилых помещений доступны для домашних мастеров в Техасе и большинстве других штатов (действуют некоторые ограничения).Большинство наших заказчиков комплектов предпочли, чтобы их дома в Канге собирали местные подрядчики.

Все комплекты включают в себя предварительно каркасные стены, панельный кровельный материал (стропила, настил, металлическое покрытие из гальванического покрытия, гидроизоляцию и изоляцию), наше стандартное потолочное покрытие T&G из сосны, сайдинг внахлест, обтяжку дома, дополнительный внутренний каркас стен (для ванной комнаты, спальня и туалеты), чердак, окна и двери в соответствии с вашими требованиями. Все в комплекте предварительно вырезано и обшито панелями, кроме сайдинга, и готово к быстрой установке на месте.

В связи с тем, что наши сборные изделия изготавливаются из стержней, вся электрическая проводка, водопровод и окраска должны выполняться на месте вами или вашим подрядчиком. Мы можем отправить большую часть материалов для зданий (например, платформу для салазок / опор и балок, настил, настенное покрытие, пол, осветительные приборы, умывальник для ванных комнат, стеновой блок HVAC и т. Д.), Но обычно это более экономически выгодно покупать эти материалы на месте. Обратите внимание, что мы обычно не отправляем фундамент или настил вместе с комплектами.Это определенно элемент номер один, который вы можете выполнить с минимальными затратами времени и средств, пока ваш комплект готовится к отправке.

Хижина пастуха с ванной - 6 вещей, которые следует учесть, прежде чем строить хижину пастуха

Хижины

Shepherd - идеальное решение, если вы хотите с минимальными затратами создать дополнительное пространство на своей территории. Они красивы по дизайну, обеспечивают роскошную жилую площадь и, в отличие от переоборудования и расширения чердаков, не наносят серьезного ущерба вашему банковскому счету.

Популярная функция (и которую мы часто советуем) - включить ванную комнату в планировку хижины. Это не только удобно для вас, когда вы проводите время в хижине, но также гарантирует, что если к вам приедут гости, у них будет собственный душ и туалет.

Итак, если вы подумываете о покупке своей собственной пастушьей хижины с ванной комнатой, обязательно прочтите наше удобное небольшое руководство ниже, где мы объяснили все, что вам нужно учитывать при проектировании хижины.

Ищете вдохновение? Посмотрите нашу галерею ранее построенных пастушьих хижин>

1 - Назначение

Первое, что вам нужно определить, это назначение хижины и то, как вы в первую очередь планируете ее использовать. Если вы собираетесь использовать его как дополнительную спальню, то вам, вероятно, захочется иметь душ и туалет. Однако, если вы хотите использовать хижину как детскую игровую комнату или домашний офис, тогда ванная комната может быть не обязательной, так как вы захотите использовать пространство для альтернативных функций, таких как стол или большая кладовая.

Решение о назначении хижины и необходимости в ванной повлияет на дизайн хижины, планировку, план этажа, используемые материалы и расстановку мебели.

2 - Размер

Следующее, что вам нужно уточнить, - это размер вашей пастушьей избы. Они могут быть изготовлены в широком диапазоне размеров и адаптированы к индивидуальным требованиям, поэтому независимо от того, насколько большой или маленькой вы хотите, чтобы ваша ванная комната была, можно найти решение.

20-футовые хижины часто являются предпочтительным размером для тех, кто хочет иметь туалет и душ.Они достаточно велики, чтобы вместить просторную душевую со всеми необходимыми функциями, и имеют средний срок службы более 20 лет, что делает их отличным долгосрочным вложением как для домовладельцев, так и для владельцев B&B.

3- Элементы

Еще одна вещь, которую следует учитывать, - это особенности, которые вы хотели бы включить в свою ванную комнату. Некоторые владельцы пастушьих хижин предпочитают иметь только туалет и раковину, в то время как другие предпочитают также душевую кабину.Доступное вам пространство будет влиять на то, сможете ли вы использовать какие-либо другие функции, например, вешалку для полотенец, но помните, что иногда меньше значит лучше.

4 - Дизайн интерьера и материалы
Хижины

Shepherd красиво изготовлены вручную из дерева высочайшего качества, поэтому определенные цвета и материалы помогут вам создать внутри уютную атмосферу.

Благодаря их наследию и истории, мы считаем, что лучшие дизайны - это те, которые отражают вполне традиционный стиль английского кантри.Например, тартан и дуб имеют потрясающий внешний вид и могут помочь создать домашнюю атмосферу в вашей хижине.

Еще один совет по улучшению внешнего вида вашей ванной комнаты - убедитесь, что она залита естественным светом. Ванные комнаты без окон вызывают клаустрофобию и уныние, а это именно то, чего вы не хотите. Мы рекомендуем установить большие матовые окна - они не только сделают вашу комнату красивой и светлой, но и могут быть открыты, чтобы сохранить прохладу в хижине в жаркие летние дни.

5 - Решения для хранения

Ключ к тому, чтобы получить максимальную отдачу от вашей хижины, - это максимально использовать каждый дюйм. Вы будете удивлены, как быстро будет израсходовано пространство, поэтому вам нужно хорошо подумать, прежде чем покупать мебель и аксессуары для хижины.

Многоцелевые опции, такие как складские лестницы, могут значительно сэкономить место и должны использоваться везде, где это возможно. Повешенные на стене, они представляют собой идеальное решение для хранения в ванных комнатах меньшего размера, обеспечивая место, где можно повесить полотенца, туалетную бумагу, пакеты для стирки и т. Д., Не будучи слишком навязчивыми.

Диваны-кровати, столики для подносов и другие складные решения для хранения идеальны для экономии места, в то же время гарантируя, что у вас есть все необходимое в основной жилой зоне хижины.

6 - Разрешение на планирование

Если вы планируете использовать свою хижину в частном порядке на своей земле и для личного исключительного использования, вам, вероятно, не потребуется разрешение на строительство. Однако если вы владелец отеля типа «постель и завтрак» или кемпинга и хотите использовать свою хижину в коммерческих целях, вам, скорее всего, потребуется разрешение на строительство.

Разрешение на планирование может быть чем-то вроде серой зоны, поэтому мы всегда рекомендуем вам заранее связаться с вашим местным офисом планирования, чтобы обсудить его.

Хижина пастуха с ванной на продажу

Если вы заинтересованы в приобретении пастушьей хижины с ванной комнатой, свяжитесь с нашей командой сегодня же. Здесь, в Greendown Shepherd Huts, мы специализируемся на изготовлении первоклассных пастушьих хижин с учетом конкретных требований в нашей специальной мастерской в ​​Бристоле.Наши хижины построены из материалов высочайшего качества и могут быть доставлены по всей стране.

Расскажите нам сегодня о своей хижине>

Подробнее: Сделанные на заказ садовые комнаты - Почему «Шепердс Хижины» превращаются в идеальную садовую комнату

Подробнее: Причудливое размещение - советы по созданию максимально необычного жилья

8 She Shed Ideas - Как сделать свою собственную She Shed

Это официально: тенденция к избавлению от нее никуда не денется. Эти укрытия на заднем дворе, позволяющие мужчинам повсюду побегать за свои деньги, являются маленьким уютным местом, где женщины могут назвать свое собственное, будь то садоводство или просто место, где можно свернуться калачиком с хорошей книгой.Вы можете спросить, как же заявить права на то, что она потеряла? Независимо от того, есть ли у вас заброшенный горшок на заднем дворе или вы хотите построить свой собственный с нуля (больше возможностей для вас), мы собрали все идеи для самостоятельного украшения и советы, которые вам понадобятся, чтобы оживить ваш оазис на открытом воздухе. Вот как создать идеальный садовый отдых.

1. Очистите свой старый сарай на заднем дворе или воспользуйтесь набором для постройки нового.

Янис Николай

Вы удобно «забыли» убрать захламленный сарай? Создание сарая для нее - идеальная мотивация для того, чтобы наконец сделать это.Переберите все эти старые садовые инструменты и ящики, затем пожертвуйте то, что вам больше не нужно, а остальное отправьте на хранение.

У вас на заднем дворе уже нет старого сарая? Вы можете купить простой в сборке комплект в местном магазине инструментов или в Home Depot.

Комплект навеса для хранения древесины Best Barns Easton

Хотите выложиться на полную? Выбирайте сарай с причудливыми конструктивными деталями.

Предоставлено Hometalk

Блогеры Hometalk Сарай Мирабеллы и Айседоры, изображенный выше, имеет высокую арку над дверным проемом, что придает ему ощущение сказочного коттеджа.

2. Покрасьте сарай свежим слоем краски.

Предоставлено Hometalk

Превращение вашего сарая из обычного в очень милый начинается с внешнего вида. Покрасьте его в успокаивающий цвет, например, в голубой, или в женский оттенок пурпурного или светло-желтого, мгновенно придаст ему новую жизнь.

Можете ли вы сказать, что коттедж Crickhollow, изображенный выше, раньше был детским домиком для игр? Мы так не думали! Благодаря красивому оттенку зеленого с розовой отделкой этот «сарай» теперь отведен хозяйке дома.

Предоставлено Hometalk

Конечно, белый всегда является классическим выбором цвета - блогер Hometalk Дейзи добавила бледно-голубую дверь в свой белый сарай для рукоделия (также бывший детский игровой домик), чтобы сделать пространство еще более уютным.

3. Определите назначение вашего сарая.

Гридли + Могилы

Смысл сарая состоит в том, чтобы иметь тихое место, которое позволяет вам заняться важным для вас хобби.Стилист Донна Дженкинс воспользовалась своим расположением на заднем дворе, использовав его как горшок, где она проводит время за садоводством.

Брайан Вудкок

Когда хозяйке антикварного магазина Барбаре Адкинс не хватило места для рисования в своем доме, она превратила сарай для инструментов в свой собственный рай для дома, в котором есть место для всех своих принадлежностей.

Янис Николай

Если вы не заядлый ремесленник или садовник, ваш сарай можно просто использовать как необычное место для отдыха.Муж Хизер Кэмерон превратил заброшенный сарай для выращивания горшечных культур на их территории в красивое уединенное место в стиле теплицы, изображенное выше. «У меня никогда не было времени использовать сарай по его первоначальному назначению как место для горшечных растений», - говорит она. «Сейчас мне это гораздо больше нравится, когда можно сбежать и свернуться калачиком с хорошей книгой, рисовать или навестить друзей».

4. Ищите уникальные находки на блошиных рынках и в антикварных магазинах.

Эрика Джордж обедает

Украшение сарая - это не тратить много денег, а создать пространство, в котором чувствуешь себя расслабленным и уютным.Так что ищите неожиданные находки на блошиных рынках и в антикварных магазинах. У блогера Hometalk Кристина определенно была правильная идея, когда она украсила свой старинный сарай для горшков - загляните внутрь.

Предоставлено Hometalk

Внутри сарая Хизер она добавила полки, перепрофилированные из старой двери, которую она нашла за 15 долларов, в качестве места для демонстрации своей коллекции старинного жадеита и молочного стекла. (Она разрезала дверь пополам и поставила части на кронштейны.) Она также освежила стулья из благотворительного магазина слоем белой краски, а сиденья заново покрыли натуральным полотном.

Янис Николай

Внизу, владелица Old World Antieks Эми Кляйнвахтер даже спасла бункер на местном ранчо, который она превратила в базу для побега на заднем дворе. Хотя она признает, что работать с круглой структурой было нелегко, Эми удалось добавить переднее крыльцо и пристройку для спальни / ванной комнаты на колоссальную площадь в 1000 квадратных футов.

ВИНН МАЙЕРС

5. Окружите себя природой.

Деревенская жизньGetty Images

Все дело в окружающей среде! Размещение сарая в уединенном месте и окружение его травянистыми растениями, виноградными лозами и подоконниками, полными цветов, помогает создать умиротворяющую атмосферу, тем лучше для создания спокойного места, где можно подумать. Сделайте и сад внутри, украсив его растениями, свежесобранными цветочными композициями и плюшевыми подушками с женственными цветочными узорами.

Предоставлено Hometalk

Вьющиеся лозы помогают добавить к "секретному" уединению атмосферу горшечного сарая блоггера Джуди из The Old Blue Bucket.

6. Создайте гостеприимный вход.

Брайан Вудкок

Сараи должны иметь привлекательный вид, особенно если вы хотите развлекать там друзей.

Предоставлено Hometalk

Блогер Hometalk Бет построила беседку, изображенную выше, с помощью штормовых дверей.Вы также можете украсить фасад романтическими шторами, белыми гирляндами или подвесными фонарями, сделанными своими руками.

Getty

7. Обустройте место для развлечений.

Что может быть лучше для девичьих ночей, чем сарайчик? Чтобы все необходимое для веселой ночи было под рукой, подумайте о добавлении мини-холодильника и наполнении сарая предметами первой необходимости для вечеринки.

Брайан Вудкок

Вы также можете провести вечеринку на улице, если оборудовали открытый внутренний дворик или место для костра.Прикрепите полку для дров из Home Depot куском дерева, и она превратится в перекладину!

Брайан Вудкок

8. Убедитесь, что ваш сарай отражает вас ... и вашу семью.

Getty

По мере изменения ваших увлечений и эстетики обновляйте свой сарай, чтобы они отражали их - в конце концов, это ваше пространство ! Он должен трансформироваться вместе с вами. И, конечно же, мы не можем забыть лучший совет из всех: нет никаких правил, когда дело доходит до создания идеальной, которую она сбрасывает - все дело в том, чтобы вы были собой.

Предоставлено Анисой Дарнелл

Вы можете спроектировать пространство и для самых маленьких. В конце концов, вы не должны быть единственной хозяйкой дома, которой удастся сбежать. Вовлеките своих детей в процесс первоначального проектирования, а затем позвольте им повеселиться на новой игровой площадке. Потому что, в конце концов, лучшее, что она сбрасывает, - это те, кого больше всего любит вся семья.

Ребекка Шиннерс Редактор социальных сетей Ребекка была редактором социальных сетей в CountryLiving.com и WomansDay.com.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

измерений и чертежей - что нам нужно?

Для точного расчета стоимости нам потребуется небольшая информация о ванной, в которой вы планируете установить туалетные перегородки.Обычно нам требуется следующее:

  • Стиль компоновки (и положение в комнате)
  • Количество киосков
  • Габаритная ширина
  • Ширина каждого стойла
  • Глубина стойла
  • Распаши двери

Кроме того, мы должны знать, какой материал вы хотите процитировать, и почтовый адрес, по которому эти материалы будут доставлены.

Покупателям, незнакомым со строительными материалами или неопытным в измерениях, это может показаться сложным.На самом деле информацию легко получить и точно передать. В этом посте мы объясним, как собирать эту информацию и как ее нам отправить. Прочтите, чтобы узнать, насколько прост этот процесс!

Если у вас есть четкое представление о том, какую информацию нужно собирать, процесс измерения ванной комнаты становится несложным.

Стиль макета

Первый шаг - определиться с вашим макетом. В данном случае схема описывает расположение туалетов (и соответствующих перегородок) в ванной комнате.В подавляющем большинстве ванных комнат используется левосторонняя или правосторонняя версия одного из следующих устройств:

Хотя количество кабинок и пропорции могут не соответствовать в точности вашей ванной комнате, вам будет легко определить ваш план, сравнив его с этими изображениями.

Количество киосков

Определение количества киосков, безусловно, самая доступная информация, которая нам нужна. Просто посчитайте количество установленных в ванной комодов. Для каждого туалета потребуется одна кабинка.

Габаритная ширина

Общая ширина планировки - это размер группы прилегающих киосков. На изображении ниже это расстояние показано красным.

Ширина каждого стойла

В дополнение к общей ширине макета нам нужна ширина каждого киоска. Эта информация необходима, потому что туалеты не всегда расположены равномерно. Например, отсеки ADA шире, чем стандартные киоски. В некоторых случаях причуды водопровода приводят к неравномерному расстоянию между туалетами, отличными от ADA.

Стандартные туалетные кабины имеют ширину не менее 36 дюймов. Стойки ADA имеют ширину не менее 60 дюймов, измеряемую от внутренней части стойла.

Глубина стойла

Глубина стойла - еще одно относительно простое измерение для понимания и регистрации. Это расстояние от задней стены стойла (которая обычно является частью здания) до передней (обычно это место расположения двери).

Стандартная внутренняя глубина как для обычных стойл, так и для стойл ADA составляет 60 дюймов.Часто все киоски подряд имеют одинаковую глубину. В некоторых случаях глубины колеблются. Часто стойла ADA «выбиваются наружу», что делает их глубже, чем другие стандартные стойла.

Обмер киосков в новостройках

Если вы покупаете перегородки для отремонтированного помещения или недавно построенной ванной комнаты, возможно, вы не сможете предоставить всю информацию, указанную выше. В конце концов, не будет никаких существующих киосков для измерения. Как оказалось, процесс измерения немного отличается, не сложнее.

  • Обратите внимание на общее расположение туалетов в комнате. Они у какой стены? Если они образуют ряд, начинается ли он в определенном углу?
  • Сколько туалетов? Для каждого приспособления потребуется одна стойла.
  • Измерьте расстояние между туалетами в ряду и расстояние от внешних туалетов до ближайших стен. Эти числа дают нам эквивалент измерений «общей ширины компоновки» и «ширины каждой кабинки» в ванных комнатах с кабинками.
  • Измерить габаритные размеры помещения, чтобы определить глубину стойла.Важно знать расстояние от стены за туалетом до стены перед туалетом.
  • Включите в свой эскиз информацию о дверях, окнах, трубах, воздуховодах, радиаторах, раковинах, писсуарах, сушилках для рук, диспенсерах для полотенец, стационарных контейнерах для мусора и пеленальных станциях, если вы предвидите, что эти предметы будут мешать планировке стойла.

Покупатели часто не решаются создать эскиз сами, сомневаясь в своей способности рисовать. К счастью, мы не оцениваем чьи-либо художественные таланты.Иллюстрация ниже - прекрасный пример простого рисунка, который дает нам всю информацию, необходимую для создания макета и цены. Его нарисовали, сфотографировали и отправили по электронной почте всего за несколько минут.

Если у вас есть вопросы о том, какие измерения вы должны предоставить или как их передать нам, позвоните в Partition Plus по телефону 800-298-9696 или напишите нам по адресу [email protected]

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
