Как сделать светодиодные светильники на потолок своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том как сделать светодиодные светильники на потолок своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем как сделать светодиодные светильники на потолок своими руками, а некоторые даже и после этого. Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Как сделать светодиодные светильники на потолок своими руками

Сейчас одним из самых популярных и модных решений освещения являются линейные светодиодные светильники.

Так же к профилям предлагается огромное множество комплектующих (подвесы, заглушки, крепления и многое др.) Из плюсов такой простой конструкции можно отметить широкие возможности конфигурации и выбора. Практически каждый такой светильник является уникальным. Неоспоримое преимущество линейных систем освещения заключается в том, что мы можем делать светильники любой длины.

Среди широкого ассортимента алюминиевых светодиодных профилей мы нашли подходящий. Наш выбор остановился на профиле который называется U-S35. Габариты этого профиля 35*35*2500мм.

Выбор источника света. Изучив рынок светодиодных лент, посмотрев обзоры и прочитав отзывы, мы захотели применить в нашем будущем светильнике новинку. Японский светодиодный модуль HOKASU. Модуль обладает огромным преимуществом перед светодиодной лентой.

Злейший враг светодиодов это тепло. От температуры, которую выделяют мощные LED’ы, светодиоды деградируют, теряют проценты своей первоначальной яркости. Очень важен мгновенный отвод точечного тепла, которое концентрируется у самого основания кристалла.

Так как, светодиодная лента — это гибкий проводник с smd- светодиодами, при монтаже их на охлаждающую поверхность у нас получается тепловой зазор. Лента не очень плотно клеится к поверхности, мгновенному отводу тепла мешает клей (двойной скотч 3M).

Далее мы проклеиваем линейки (у них предусмотрен клейкий слой 3M): Сейчас наш светильник практически готов, нам осталось запаять все линейки между собой. Как заявляет производитель: допустимо последовательное соединение до 3м. (Это мы проверим позже, замерив общую мощность готового линейного светильника.) Припаиваем с одного конца провод и закрываем экран.


(Для провода нужно сделать отверстие и вывести его за профиль, но мы пока делать этого не будем.) Я подключил светильник к лабораторному источнику питания для того, чтобы посмотреть какой ток потребляют светодиоды. Довольно распространенная проблема, что при подключении мощных лент более 2м идет потеря мощности. Это связано с недостаточной проводимостью медных дорожек.

Монтаж точечных светильников в потолок

Обеспечить равномерное освещение комнаты и всех предметов и мебели, которая в ней находится, можно только с помощью распределенного источника света.

С этим вряд ли справится даже самое изощренное бра, устанавливаемое в центре потолка.

Ведь свет будет исходить из одного места, и в результате будут появляться тени. Для решения этой проблемы используются так называемые споты — точечные светильники маленького размера и мощности, которые равномерно распределяют по поверхности потолка.

Они предназначены для монтирования исключительно системы подвесных потолков. Достаточно легко выполняется монтаж точечных светильников в потолок своими руками. Важно еще на этапе проектирования подвесного потолка озаботиться о конфигурации системы освещения.

Содержание

• 1 Немного о точечном освещении
• 2 Что необходимо для установки
• 3 Порядок монтажа
• 4 Планирование
• 5 Распределение проводов
• 6 Формирование отверстий под светильники
• 7 Закрепление
• 8 Подготовительный этап и подготовка материалов
• 9 Какими инструментами монтируют подсветку
• 10 Описание этапов работ по монтажу каркаса для ниши
• 11 Рекомендации по выполнению монтажных работ
• 12 Характеристики донора
• 13 Разборка донора
• 14 Как сделать светодиодный светильник своими руками?
• 15 Проверяем нагрев
• 16 Результат модернизации
• 17 Ремонт светодиодных светильников своими руками
• 18 Видео

Немного о точечном освещении

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку.

Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа. Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками.

Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Что необходимо для установки

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества.

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару.

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок.

Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым.

Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Порядок монтажа

Зачем столь простая задача разбита на несколько этапов? Это связано с тем, что каждый пункт лучше всего выполнять на определенном этапе формирования самого потолка.

Планирование

Очень важно заблаговременно еще до обшивки потолка определиться с тем, как разместить светильники на потолке.

Особенно это касается случаев, когда навесной потолок формируется с несколькими уровнями. Каждый уровень следует выделить в отдельный контур освещения, и соответственно распределять источники света, отталкиваясь от независимого использования этих контуров. Не забывайте, что расстояние между светильниками должно соблюдаться в пределах метра друг от друга, удаление от стен — на 60 см.

Важно распределить светильники так, чтобы место их установки не приходилось на установленные элементы каркаса. То есть отверстия для них должны отстоять на расстоянии 25-30 мм от края отверстия под светильник до ближайшего элемента каркаса. В противном случае профиль каркаса может помешать закрепить светильник с помощью его защелки.

При распределении точечных светильников необходимо также учесть наличие и расположение на потолке и стенах люстр, бра и прочих декоративных элементов.

При одновременном использовании можно отвести точечные светильники в стороны. Или же разделить контуры освещения точечными светильниками зон возле прочих источников света и остальной частью комнаты на отдельные выключатели.

Распределение проводов

Лучше всего на стадии формирования каркаса подвесного потолка распределить провода и закрепить их на каркасе заблаговременно так, чтобы при просверливании отверстий под светильники можно было достать петли провода и выполнить подключение.

В крайнем случае, выполняется подвод провода к первому из них, а для всех последующих провода продеваются уже от отверстия к отверстию.

Недостатком последнего варианта становиться невозможность закрепить провода на каркасе, и они просто будут лежать на поверхности материала подвесного потолка.

При нормально заблаговременном распределении провода достаточно двух- или трехжильный кабель проложить оптимальным маршрутом по всем местам установки светильников, оставляя в каждой точке петлю размером 10-15 см загнутого провода.

Закрепление на каркасе следует произвести с помощью пластиковых стяжек, только не плотно и с небольшим провисанием провода, без натяжки. Это предотвратит порчу провода при термальном изменении его длины.

После этого можно приступить к обшивке подвесного потолка.

Формирование отверстий под светильники

Окончательно определиться с позицией светильников можно только после того, как потолок полностью обшит.

При проектировании уже был учтен момент размещения спотов на расстоянии от элементов каркаса. Теперь же следует также учесть и пролегание швов между элементами подвесного потолка, это особенно важно при установке светильников в подвесной потолок обшитый пластиком или алюминием. Если размещение светильника приходится на стык элементов потолка, то его следует перенести на середину одной из полос.

Отверстия просверливаются с помощью специальной коронки по дереву, которой высверливаются и углубления под коробки для розеток. В этом случае получаются идеально ровные отверстия, такой вариант позволяет эффективно закрепить светильник в гипсокартоне.

Диаметр отверстий должно быть подобран в соответствии с размерами используемых приборов. Он должен быть меньшим на 3-4 мм внешнего диаметра лицевой части светильника, но больше, чем габариты внутренней его части. Чаще всего выбирается размер 60 или 75 мм.

Важно:Помните, что раз просверлив отверстие, его невозможно перенести, так что лишний раз удостоверьтесь в верности его расположения.

Типичная схема подключения потолочных светильников

После того как все отверстия высверлены, достаются наружу петли ранее проложенного провода. Или же прокладываются от отверстия к отверстию по два провода, начиная от крайнего, к которому подведен питающий провод.

Важно:Все работы по подключению проводятся только при обесточивании подходящего провода.

Петли на проложенном проводе разрезаются по изгибу и оголяются.

Для подключения каждого светильника используются два небольших проводка длиной 10-12 см.

Оголив по 10-15 мм провод с каждой стороны, короткие провода (поводки) одним концом зажимаются в соответствующей клемме на светильнике, а второй край проводка скручивается с питающим кабелем.

Соблюдается подключение с помощью маркировки на светильнике: L– фаза, N – нуль, PE– заземление.

Закрепление

У большинства встраиваемых спотов предусмотрено крепление в виде двух скоб по бокам.

Их необходимо отогнуть вверх до упора и в таком положении вставить в отверстие в потолке. Обратите внимание, чтобы провода питающие светильник не попали под зацепы. После вставки светильника зацепы самостоятельно прижимают его к потолку и надежно удерживают его там.

После того как все элементы установлены можно подключать основной питающий провод к выключателю и распределительной коробке или к понижающему блоку питания, если используются низковольтные светодиодные светильники. На этом работы заканчиваются. Можно проверять работу освещения.

Светодиодная подсветка потолка своими руками

Все более популярным становится использование светодиодных подсветок для натяжных потолков, способных хорошо отражать свет и создавать иллюзию высоты. Устройство потолка своими руками из гипсокартона очень часто сопровождается монтажом светодиодного освещения.

Следует помнить о том, что освещение должно гармонировать с интерьером.

Светодиоды при их изготовлении монтируются в специальные ленты, делающие монтаж удобным. Низкий уровень энергопотребления и большой срок службы позволяет использовать светодиоды в рекламной индустрии.

Схема крепления светодиодных лент.

Создавать светодиодные светильники можно своими руками.

Устанавливать подсветку потолка следует, скрывая ленту со светодиодами за плинтусами потолков или в нишах, чтобы освещение не могло ослеплять глаза. В любом случае освещение должно быть отраженным. Создать такую ленту можно своими руками, поменяв на светодиоды электрические лампы.

Схема монтажа светодиодных лент не представляет особой сложности, поэтому монтировать подсветку потолка по силам даже старшекласснику, имеющему представление об электрических цепях.

Перед устройством светодиодную подсветку рассчитывают в зависимости от необходимого количества погонных метров и мощности ленты, которая определяется типом светодиодов. Определяющим показателем уровня мощности является число светодиодов, расположенных на 1 погонном метре ленты.

Типы светодиодов и особенности выбора светодиодной ленты

Схема светодиодного освещения в квартире.

Различают два разных типа светодиодов, отличительной характеристикой которых являются их габаритные размеры. Чтобы не делать из светодиодов светильник, можно купить светодиодные ленты, типы которых обозначают: SMD 5050, SMD 3528.

При выборе подсветки обращают внимание на то, многоцветной или одноцветной она является, что влияет на ее стоимость. Если лента многоцветная, то необходимо приобретение контроллера, позволяющего управлять цветами, которые зависят от кристалла, имеющегося в полупроводнике. Можно выделить три цвета светодиодов: синий, красный и зеленый.

Если необходимо взять для монтажа освещения 10 м подсветки из светодиодов марки SMD 3528, то при наличии 120 светодиодов на 1 погонном метре потребляемая мощность составит 72 Вт. Вместе со светодиодной лентой обычно приобретают устройство, которое называется контроллер, а также блок питания, необходимый для подключения ленты.

Блок питания и контроллер при покупке следует выбирать с учетом запаса их мощности, составляющего около 30% от установленного показателя. Перед подключением следует определиться с показателем мощности блока питания, зависящим от типа ленты и количества светодиодов, расположенных на 1 погонном метре.

Потолок с контурной подсветкой предполагает наличие подсветки SMD 3528, имеющей 60 диодов на 1 погонном метре.

С этой целью можно использовать и ленту марки SMD 5050 (30 диодов). При полном или частичном освещении комнаты потребуется наличие ленты SMD 3528, имеющей плотность 120 диодов. Можно использовать подсветку SMD 5050, имеющую 60 диодов на 1 погонном метре.

Подготовительный этап и подготовка материалов

Монтаж контурной и направленной подсветки.

Перед тем как сделать светодиодную подсветку, необходимо спаять и соединить ленту, затем проверить качество ее соединения с контроллером, блоком питания и розеткой. Чтобы правильно разрезать и спаять ленту, подсоединив в специально обозначенных местах каждый провод, требуется обратить внимание на специальные метки.

Перед монтажом следует заранее приобрести более прочные провода необходимой длины, чтобы заменить ими бывшие провода подсветки, которые являются очень тонкими и могут сломаться.

Отпаяв тонкие провода ленты, новые требуется прочно закрепить в каждом из гнезд контроллера и блока питания, оснащенных специальной клеммной коробкой. При этом потребуется установка концевиков, имеющих сечение, равное 0,75 кв. мм.

При длине подсвечиваемого участка более 10 м отдельные отрезки ленты подключаются с помощью параллельного соединения. Отрезки можно брать длиной в 5 метров. Для крепления подсветки к стене необходимо подготовить полистирольный карниз, прикрепив его на стену.

Под монтаж ленты можно использовать не только выбранную основу, но и специальную металлическую, то есть профиль из металла или алюминия. Чтобы крепление ленты было надежным, поверхность очищают от сколов, убирают с нее пыль и обезжиривают с применением спирта.

Для монтажа следует иметь под рукой медные провода сечением 0,75 кв. мм.

Соединитель, или коннектор, как еще называют провода, может быть использован нескольких цветов. Это позволит не создавать путаницы между цветами светодиодов. Можно использовать одноцветные провода, наклеив на них цветную изоленту.

Какими инструментами монтируют подсветку

Инструменты необходимые для работы: дрель, кусачки, маркер, ножовка, угольник.

Чтобы обрезать провод, используют кусачки или плоскогубцы, имеющие с боку щеки, необходимые для того, чтобы ими перекусывать провод.

Чтобы сделать красивый и надежный светильник из светодиодов своими руками, обязательно используют паяльник. Потребуется паяльник с минимальной мощностью в 25 Вт.

Один из наиболее популярных видов припоя имеет марку ПОС, то есть припой оловянно-свинцовый. Температура плавления припоя определяется процентным составом олова и свинца, она может достигать разных значений. Припой марки ПОС, являясь мягким, имеет температуру плавления 300°C.

Пинцет, являясь необходимой вещью в процессе пайки, применяется для удобства поддержки деталей и проводов. Вместе с тем пинцет способен выполнять функцию отвода тепла, поскольку при перегреве светодиоды могут перестать выполнять функцию освещения.

Флюсы используются при пайке, так как в них имеется содержание кислот и солей металлов.

Очень подходит для пайки не только канифоль и флюс, но и аспирин. Работать с ацетилсалициловой кислотой необходимо предельно внимательно и осторожно, поскольку его пары при нагреве способны сильно раздражать легкие и носоглотку.

Если используется паяльная кислота, то ее после пайки смывают водой, поскольку реакция может продолжаться и перейти на детали подсветки.

Описание этапов работ по монтажу каркаса для ниши

Схема подключения светодиодной ленты.

На первом этапе монтажа ниши делают специальные метки на потолке или стенах, заранее рассчитав все размеры короба. Соединять все отметки на стенах следует в горизонтальном направлении, используя натяжной отбивочный шнур. При неровных углах в помещении необходимо применять угольник при разметке.

Крепление направляющих каркаса должно производиться на каждом профиле конструкции ниши. Расположение направляющих профилей, укрепленных полочками вниз на потолке, должно иметь направление к противоположной стороне.

Изготавливаемые из потолочного профиля стойки-подвесы нарезаются на отрезки, равные размерам высоты короба. В каждой из отметок для сгибов стоек необходимо сделать надрезы размером по 5 см. Затем делают отгибание задней части профиля вовнутрь.

После этого подготавливают заготовки, специально нарезанные для нижней части короба, выступающие от профилей, которые являются направляющими. Они укреплены на потолке с учетом ширины ниши. С целью крепления заготовок используют саморезы по металлу.

Далее нарезанный на отрезки потолочный профиль подготавливают для того, чтобы вставить при устройстве каркаса другие отрезки, равные по ширине. Так можно заглушить все части конструкции, которые являются наиболее выступающими. Когда каркас для ниши из гипсокартона готов, делают монтаж подсветки.

Рекомендации по выполнению монтажных работ

С помощью контроллера можно добавлять и уменьшать количество того или иного цвета подсветки. При покупке новой мебели или какого-нибудь другого предмета интерьера цветовая гамма в помещении может быть изменена. Выбор подсветки осуществляют с учетом дизайна комнаты.

Светодиодный светильник своими руками

Технический прогресс двигается вперед с огромной скоростью. Источники света становятся все экономичней и миниатюрнее. Промежуточным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки.

Энергосберегайки были достаточно экономичны и долговечны, но зажигались не сразу и требовали времени на прогрев.

У меня на даче в прихожей стоял тонкий плоский люминсцентный светильник толщиной 3 см.

Зажигался он очень тускло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был низкий и отделан потолочной плиткой, толстый ставить было нельзя, головой его быстро снесут. Выбрасывать тоже жалко, выглядит симпатично.

И вот появились в продаже диодные лампы (лет 8 назад), но толщина в 30мм не позволяла за сунуть светодиодку. Поэтому она была разобрана и начинка интегрирована в новое тело.

Характеристики донора

5 месяцев назад ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р.

Начинка была хорошая за невысокую цену, но на радиаторе и пластике сильно сэкономили.

Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовку и на лестничную площадку. Еще хочу поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все таки утащила одну кукурузу, которая освещала домофон.

Разборка донора

Сковорода с источником света

Повторим вышеуказанный процесс модернизации с обычным круглым матовым светильником. Многие из читателей вообще никак не разбираются в светодиодах и не знают принцип работы. А паяльник в руках когда-то держали и очень хочется избавиться от энергосберегаек.

Сделать светодиодный светильник своими руками очень просто. Не надо заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже все есть, продаются везде.

Сперва демонтируем колбу, она бывает из пластика и стекла.

Стекло у меня не получалось снять, вклеено сильно и всегда трескалось. Пластик обычно прочный поликарбонат, ломать сложно. Чтобы определить материал, попробуйте поцарапать, стекло не царапается.

Затем достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белую термопасту обязательно сохраняем, вытирать не надо, она будет использована дальше.

Как сделать светодиодный светильник своими руками?

Перед установкой модуля в корпус светильника, необходимо убрать слой краски, для непосредственного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

Сверлим 2 отверстия для крепления пластины, подбираем пару болтов с гайками.

Перепаиваем провода питания, переносим с задней части на переднюю, чтобы они не мешали плотно прижимать.

Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при непосредственном прикосновении, и чтобы на корпусе не было фазы, если корпус металлический.

Смазываем дополнительно термопастой.

У меня контакт с зашкуренным местом получился плохой, железо не очень толстое и деформировалось. Особенно когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше.

У меня получился контакт примерно на 30%, может и этого будет достаточно. Оказалось супруга во время приборки маленький пакетик с белым пластилином (термопаста) выбросила и мазать оказалось нечем. может хватит того, что осталось при разборке.

Проверяем нагрев

Светодиодный накладной светильник включаем на 30 минут в открытом виде без крышки. Желательно чтобы нагрев не превышал 80°, в светодиодной лампе для дома модуль грелся до 95°. Так как изделие бюджетное, то качественные леды они туда точно не поставили, которые могут длительно работать при таком нагреве.

Если даже будет выше 80°, то это не так страшно, ведь он стоит в кладовке, работаю максимум по 30 минут в день. Таким образом он проработает не 100, а всего 30-50 лет, что тоже очень не плохо.

Конечно, хватило бы и штатного радиатора лампочки, который изначально стоит в ней в абсолютно замкнутых условиях без циркуляции воздуха. На открытом воздухе он охлаждался бы гораздо лучше, и вполне мог обеспечить приемлемую температуру около 80-85°.

Алюминиевый радиатор можно было одеть на керамический патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводность в таком узком месте становится еще хуже.

Замеры показали в среднем 79,5°, это хороший показатель. Для объективности данных провел еще 10 замеров через различные промежутки времени. Всё в норме.

Результат модернизации

После сборки корпуса изделие получает законченный вид и готово к настенному монтажу, накладным образом.

Ремонт светодиодных светильников своими руками

Чтобы вам было проще разобраться в конструкции светодиодного светильника, считайте, что он конструктивно аналогичен диодной лампе.

Чтобы определить неисправный элемент своими руками, вам потребуется замерять напряжение на проводах, идущих к диодному модулю:

Если есть опыт то можно перепаять самостоятельно. Если опыта нет, то можно обратится к соседу или мастеру.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости сделать светодиодные светильники на потолок своими руками. Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://habr.com/post/401807/

http://vopros-remont.ru/elektrika/montazh-tochechnyx-svetilnikov-v-potolok-svoimi-rukami/

Светодиодная подсветка потолка своими руками: рекомендации по выполнению монтажа в фото

http://led-obzor.ru/svetodiodnyiy-svetilnik-svoimi-rukami

Как сделать потолочный светильник своими руками

Содержание

1. Виды осветительных приборов
2. Материалы для монтажа
3. Алгоритм работ
4. Подключение светильников
5. Креатив на потолке

Свет в доме — это очень важный компонент при создании в помещении уюта и красоты. Помимо этого от освещения зависит и здоровье человека. Уровень зрения и здоровье глаз напрямую связаны с тем, какое освещение организовано у нас на работе и дома. Хотя многие и не обращают на это внимание, но от качества освещения зависит и психологическое состояние человека. Очень хорошим вариантом будет сделать потолочный светильник своими руками.

Рисунок 1. Плафон с лампами внутри сохранит потолок чистым.

Виды осветительных приборов

Когда в доме идет ремонт, обязательным новым элементом декора является осветительный прибор. Современный рынок подобных изделий довольно разнообразен. Ассортимент осветительных приборов отличается дизайном, формой, принципом работы и конструктивными особенностями. На чем же остановить свой выбор? По каким параметрам выбирать люстру?

Очень важным и актуальным на сегодняшний день моментом является приобретение такого прибора, в который можно установить энергосберегающую лампочку. От этого зависит экономия средств в дальнейшем.

Лучше всего остановить свой выбор на конструкции, лампы в которой расположены внутри плафона, а не снаружи. Благодаря этому потолок будет всегда оставаться чистым и красивым (рис. 1).

Рисунок 2. Потолочный светильник с лампами, направленными вниз, подойдет для небольших помещений.

Если же очень понравилась потолочная люстра с открытыми лампочками, то убедитесь в том, что поток света будет направлен вниз. И очень важно помнить, что чем проще конструкция, тем легче будет монтаж потолочных светильников (рис. 2).

Выбирая светильник на потолок, важно учитывать особенности помещения, для которого он предназначается. Просторный зал с высоким потолком предполагает подвесные объемные люстры. А в малогабаритной квартире лучше всего приобрести плоский вариант потолочного светильника.

Все потолочные осветительные приборы делятся на подвесные традиционные и плоские, установка которых предполагает крепление максимально близко к поверхности (рис. 3). Плоские устройства, в свою очередь, подразделяются на встраиваемые и накладные.

Накладные плафоны являются идеальным решением для ванной комнаты, кухни, коридора или прихожей. Они быстро охлаждаются за счет особой разделительной платформы, поэтому являются абсолютно безопасными.

Рисунок 3. Плоский светильник крепится к потолку максимально близко.

Встраиваемые или точечные светильники чаще всего устанавливают в мебельные карнизы, подвесные конструкции и арочные проемы.

В настоящее время существуют плоские осветительные приборы всевозможных видов, форм, цветов и конфигураций.

Помимо разновидностей конструкций светильников различают и сами источники света:

1. Лампа накаливания — это самый распространенный, простой и дешевый источник света. Такие изделия довольно легко повредить, они имеют уязвимую конструкцию и часто перегорают.
2. Лампы дневного света — это те же энергосберегающие лампы в более удобном исполнении. Их преимущество в экономичности, длительном сроке эксплуатации. Во всех развитых странах это самый популярный источник света.
3. Светодиоды — это довольно дорогостоящие источники света и малораспространенные. Однако стоит отметить, что они обладают очень высоким КПД (больше 90%), имеют высокую долговечность и надежность.

Материалы для монтажа

Монтаж потолочных светильников предусматривает наличие следующих материалов и инструментов:

Схема крепления люстры к бетонному потолку.

• осветительный прибор;
• разветвительные коробки;
• отвертка;
• диммеры или выключатели;
• провода;
• изоляционная лента или полимерные колпачки;
• щуп-индикатор или тестер напряжения;
• пассатижи;
• винтовые клеммные зажимы (соединительные колодки).

Лучше всего при установке потолочных светильников самостоятельно производить соединение проводов с помощью соединительных колодок. Однако если по какой-либо причине у вас не оказалось такого изделия, то можно просто осуществлять скручивание оголенных проводников пассатижами, после чего туго обмотать их изолентой, либо помещать внутрь полимерных колпачков. Важно при скручивании следить за тем, чтобы провода тесно обвивали друг друга.

Следует учитывать при установке и материал проводов. Предпочтительно, чтобы он был идентичным: алюминий — алюминий; медь — медь. Если скручивать провода из разных материалов, то со временем произойдет их обгорание и нарушится контакт.

Алгоритм работ

Этапы изготовления потолочного светильника из пластиковой бутылки и ложек.

Изначально необходимо определить фазы проводов на потолке для установки потолочных светильников своими руками. Для этого используйте щуп. При соединении с фазовыми жилами он засветится, а при соединении с нулевой фазой загорание не произойдет.

Вторым этапом является определение фаз на осветительном приборе. Для этого следует включить в розетку два провода, при этом не касаясь третьего. Если люстра имеет несколько лампочек, то, как правило, должна загореться половина из них. Затем нужно один провод оставить в розетке, а второй заменить, должна загореться вторая половина лампочек. Важно добиться такого эффекта, чтобы два провода при поочередном включении включали лампы, а третий, находящийся в розетке все время, будет нулевым.

Затем происходит крепление потолочного светильника к потолку. Монтаж многих современных изделий осуществляется не с помощью крюка, торчащего из потолка, а при помощи специальной крепежной рейки, которая идет в комплекте с осветительным прибором. Если от старой люстры остался крюк, то его необходимо удалить.

Подключение светильников

Классификация светильников по световым потокам.

Если необходимо подключить торшер или светильник к двужильному кабелю и у люстры тоже два отвода, то вам попался наиболее простой вариант установки освещения. Достаточно один отвод соединить с одной жилой, а второй — с другой. Когда есть несколько составляющих светильников, важно скрутить их попарно в две группы и каждую отдельную группу подключить к определенной жиле кабеля.

Когда кабель имеет три жилы, это означает, что две жилы несут в себе 2 фазы, а третья жила — нулевая. Важно аккуратно определить щупом-индикатором, на какой жиле отсутствует напряжение, и только после этого отключить питание и осуществить монтаж светильника.

Рассмотрим провода, выходящие из самого осветительного прибора. Концы с синей изоляцией скручиваем вместе. Далее соединяем попарно отводы с коричневой изоляцией. Обе коричневые группы следует соединить с двумя жилами, в которых напряжение при проверке было, а вот синие провода подключаются к жиле, где отсутствовало фазное напряжение.

Иногда кабель в потолке имеет еще 4 жилу заземления. Чаще всего она имеет желто-зеленый цвет. Ее необходимо прикрутить к корпусу светильников с помощью винта. Все подключенные провода следует изолировать. Монтаж готов.

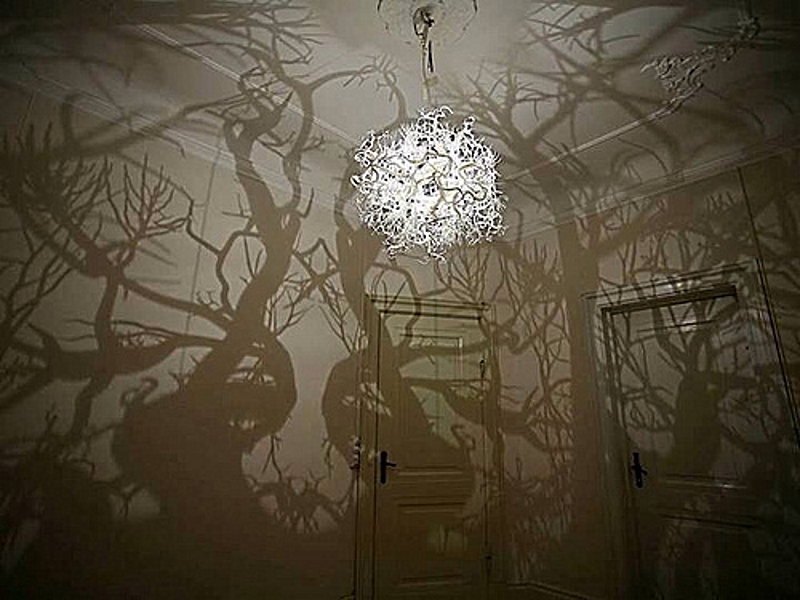

Креатив на потолке

Иногда владельцу дома или квартиры хочется организовать у себя в помещении необычное освещение. В этом случае придется изготовить осветительный прибор своими руками.

Загородная резиденция или дачный домик могут предполагать наличие светильников из природных или подручных материалов.

Могут быть использованы самые необычные вещи для производства люстры: толстые ветки деревьев, листья, предварительно покрытые лаком, толстая бечевка любого цвета и диаметра, корзинки из лозы и даже старые виниловые пластинки. Люстры, изготовленные своими руками, обойдутся почти даром. Приобрести придется лишь элементы электрики. Важно соблюдать технику безопасности и понимать, что выбранные материалы будут соприкасаться в той или иной степени с горячей лампочкой.

12 подвесных светильников, сделанных своими руками из переработанных предметов

По

Валери Отт

Валери Отт

Валери Отт — эксперт по домашнему декору и писатель с более чем 15-летним опытом написания статей о декоре интерьера, аксессуарах для дома, рукоделии и проектах «сделай сам». Она также является главным редактором JOANN Stores.

Узнайте больше о The Spruce Crafts’ Редакционный процесс

Обновлено 05. 02.20

Действительно мило от Poppytalk

Потолочные светильники строительного класса могут быть скучными. Эти светильники для скрытого монтажа выбраны потому, что они обычно являются самым дешевым вариантом и просты в установке. Однако, как назло, их также очень легко превратить во что-то уникальное, проявив немного воображения.

Если вам нравится идея сэкономить деньги на светильниках, переработав то, что у вас уже есть, взгляните на эти гениальные идеи ниже для создания верхнего освещения.

Много разных вещей можно превратить в светильники. Подвесные светильники, в частности, вероятно, являются самым простым типом потолочного светильника, который можно сделать своими руками, используя предметы, которые у вас уже могут быть в доме. Каждый из неожиданных предметов ниже был превращен в потолочный светильник с помощью, в большинстве случаев, простого комплекта подвесных светильников и некоторой изобретательности.

• 01 из 12

  Лия Мосс

  Глобальный декор сейчас в тренде, и этот проект подвесного светильника станет отличным дополнением к дому, полному эклектичных мирских находок.

  Подвесной светильник Globe от Лии Мосс через Apartment Therapy

• 02 из 12

  Подвесной светильник Mason Jar

  Дом там, где вы его делаете

  Кувшины Мейсона превратились из вездесущей тенденции в основу домашнего хозяйства. Этот очень простой мастер-класс превратит вашу обычную стеклянную банку в очаровательный светильник.

  Подвесной светильник из банки Mason от Home Is Where You Make It

• 03 из 12

  Приют

  Вы бы никогда не догадались, что эти светильники использовались для хранения консервированных овощей! Быстрый слой краски и набор подвесных светильников — все, что вам нужно для этого простого «сделай сам».

  Подвесной светильник в жестяной банке от Shelterness

• 04 из 12

  Мейкли

  Блогер Линдси Баллард купила на eBay старый тамтам и превратила его в подвесной светильник. Этот проект «сделай сам», идеально подходящий для семьи с музыкальными наклонностями или спальни подростка, — отличный способ обновить ударную установку, которая в противном случае собирала пыль.

  Подвесной светильник Drum от Makely

• 05 из 12

  Прекрасная действительно через Poppytalk

  Эта творческая работа своими руками — гениальный способ вторичной переработки картона и недорогой способ создать стильный подвесной светильник! Наверняка об этом будет говориться на вечеринке в следующий раз, когда к вам придут гости.

  Подвесной светильник из картона своими руками от Poppytalk

• 06 из 12

  Приют

  Эта причудливая милая подвеска будет уместна на деревенской кухне.

  Подвесной светильник Дуршлаг от Shelterness

• 07 из 12

  Драгоценно я

  От неиспользованной чаши до эффектного светильника. Этот блогер нашел эффектную черно-золотую чашу в IKEA и превратил ее в подвесной светильник, который выглядит намного дороже своей цены в 20 долларов.

  Подвесной светильник в виде чаши от Preciously Me

• 08 из 12

  Губка для дизайна

  Этот деревенский подвесной светильник сделан из сизалевой веревки, сплетенной через корзину для цветов. Он будет отлично смотреться в гостиной пляжного домика или на кухне фермерского дома.

  Подвесной светильник с плетеной веревкой от Design Sponge

• 09 из 12

  Приземленный стиль

  Кто знал, что в старых корзинах для цветов скрыто столько потенциала? Этот сделай сам оставляет корзину из металлических изделий открытой для старомодного, вдохновленного Тосканой вида.

  Подвесной светильник в виде садовой корзины от Down to Earth Style

• 10 из 12

  Кейт Осборн / Ян Фотография

  Вот один самодельный проект, который мы бы никогда не придумали. Старые турбины из вентиляционных отверстий на крыше получают новую жизнь в качестве осветительных приборов, придавая им немного индустриальный и немного современный деревенский стиль.

  Подвесной светильник Turbine от Design Sponge

• 11 из 12

  Ремоделоголик

  Кто не любит перерабатывать старые винные бутылки? Используйте бутылки из-под красного вина для успокаивающего, потустороннего сияния или бутылки из-под белого вина для более чистого вида.

  Подвесной светильник для винных бутылок от Remodelaholic

• 12 из 12

  Говорящий по-домашнему

  Хотя в этом уроке используется плетеная корзина для мусора в деревенском стиле, подойдет любой стиль корзины для бумаг. Вы больше никогда не будете смотреть на мусор так, как раньше!

  Подвесной светильник для мусорного ведра от Домашняя речь

дешевый учебник по подвесному светильнику «сделай сам» с использованием джутовой пряжи

проекты «сделай сам» / домашний декор / поделки для домашнего декора

Впервые я наткнулся на джутовые подвесные светильники в Лулу и Джорджии, которые называются подвесными светильниками Tarek и Walid и продаются по цене более 300 долларов. Проведя еще несколько исследований, я нашел много других розничных продавцов, продающих такие типы геометрических подвесных светильников, которые состоят из каркасов, обернутых вручную натуральными джутовыми волокнами или другими типами шнура. Поэтому я хотел придумать свой собственный мастер-класс по подвесному светильнику, в котором я мог бы использовать джутовую пряжу.

Светильники, как правило, очень дорогие, и я сделал несколько доступных предметов для нашего дома, таких как светильник из макраме, люстра из макраме, подвесной светильник из деревянных бусин своими руками, потолочный светильник заподлицо, сделанный из чаши, и уличный солнечный фонарь из макраме. назвать несколько. Очень приятно видеть вещи, сделанные своими руками в домашних условиях, намного дешевле.

как сделать подвесной светильник своими руками из джутовой пряжи

Этот пост может содержать партнерские ссылки, с которых я буду получать комиссию без каких-либо дополнительных затрат для вас.
Ознакомьтесь с моей полной политикой раскрытия информации.

Мне просто нравятся текстура, формы и общий вид этих типов подвесных светильников, и я хотел воспроизвести их по гораздо более доступной цене. Видите ли, у нас уже давно есть люстра в столовой. Это был один из немногих разорений, которые я делал в нашем доме, и я до сих пор люблю его. Но… если честно, меня тошнит от тыкания в лоб (пару раз промазал глаз на миллиметры). Еж пойдет в другое место в доме, где он будет вне досягаемости. Я просто не хотел снова тратиться, и, поскольку я не новичок, когда дело доходит до изготовления собственных светильников, я подумал, что определенно смогу придумать свою собственную версию подвесного светильника из джута!

Подвески из натуральных волокон всевозможных форм для продажи на различных розничных сайтах.

JavaScript в настоящее время отключен в этом браузере. Повторно активируйте его, чтобы просмотреть этот контент.

Акцент определенно сделан на дешевизне, потому что это была моя цель, и я счастлив сообщить, что миссия была успешной. Приступим к делу…

джутовый подвесной светильник материалы и стоимость:

• джутовая пряжа (4 рулона)
• комплект белого подвесного светильника/комплект освещения
• 2 старых винтажных абажура с решетчатой ​​рамой ($2,99 и $4,99), тот, который я использовал, имел радиус основания 18″. маленькая художественная кисть
• ножницы
• маленькая скрепка
• пластиковая труба (сантехнический участок)
• стеклянный подвесной купол для патрона лампы (дополнительно)

(я также купил металлическую корзину, чтобы посмотреть, можно ли ее использовать для этого типа подвесного светильника, сделанного своими руками, но было слишком много металлических деталей, чтобы можно было легко обернуть его джутом.Металлические рамки абажуров от аккумулированных ламп были определенно лучшим вариантом.)

Иногда металлические рамки для абажуров продаются на Etsy, но они продаются гораздо дороже, чем в комиссионных магазинах. Я был удивлен, увидев, что они продаются по цене до 50 долларов за абажур.

В итоге я также использовал 12-дюймовый металлический обруч макраме, который у меня остался, потому что мне не понравился размер одного из абажуров, которые я сэкономил. Мы вернемся к этому позже.
Если вы в конечном итоге используете обруч макраме и у вас нет другой рамы клетки, которую нужно разрезать, чтобы вы могли использовать металлические стержни для пайки, вам необходимо купить дополнительные металлические стержни в отделе сварки и пайки в любом магазине товаров для дома. К сожалению, в нашем магазине они были только большими упаковками, поэтому разрезать клетку абажура на части было определенно более дешевым вариантом.

Часть материалов у меня уже была под рукой. Для меня цена составила 83,51 доллара, включая паяльник и флюс. Если вы можете одолжить у кого-нибудь паяльник, вы сможете сделать подвесной светильник еще дешевле. Я хотел купить его, потому что мне нравится пополнять свою коллекцию новыми инструментами.

Наши коты и джутовая пряжа

Всем всегда интересно, как мои коты справляются с моими изделиями из пряжи макраме. До сих пор они были так хороши в этом, но с этим проектом я обнаружил, что Вилли определенно одержим джутовой пряжей. Я не уверен, что делает его настолько привлекательным для него.

Вилли любит джутовую пряжу!

Эта навязчивая идея превратила его в небольшую катастрофу, потому что он разрушил мою первую попытку почти закончить подвесной светильник. Он заполз внутрь кулона, застрял, а затем все это рухнуло на пол, где оно рухнуло. Я был так раздражен! Я не сержусь на него, но мне понадобилась пара дней, чтобы снова попробовать проект.

Подробная инструкция и видео о том, как сделать кулон из джута

Прежде чем мы перейдем к пошаговым инструкциям, я делюсь с вами своим видео о том, как сделать этот кулон, которое я вам обязательно рекомендую посмотреть. Если вы используете телефон или iPad, держите его горизонтально для лучшего просмотра, а если он не загружается, вы также можете посмотреть его на моем канале YouTube.

Я давно хотел что-нибудь спаять, и это был идеальный проект для начала. Поначалу это звучит немного пугающе, но это сравнимо с расплавлением воска свечи над чем-то, чтобы создать связь/связь.

Что такое пайка?

Пайка — это тип процесса соединения, используемый для образования соединения между различными типами металлов путем расплавления их припоем. Припой представляет собой смесь металлов, обычно состоящую из олова и свинца, которую плавят с помощью горячего утюга, нагретого примерно до 600–650 °F (316–343 °C) для припоя на основе свинца и до 650–700 °F ( 343°- 371°C) для бессвинцового припоя.

Я использовал температуру плавления 430 градусов по Фаренгейту для бессвинцового припоя, который купил.

Зачем нужен флюс для пайки?

Вам понадобится флюс, чтобы подготовить металлические поверхности к пайке. Флюс помогает очистить любые оксиды и примеси. Флюс
также улучшает смачиваемость металлов, которые вы пытаетесь паять. Например, вы можете использовать воду на стеклянной пластине, где она образует водяные шарики, что считается плохой смачиваемостью. Если добавить в воду немного мыла, вода течет хорошо. Флюс действует на припой так же, как мыло на воду.

Или вы можете вообще отказаться от пайки, если найдете две клетки абажура с одинаковым радиусом дна, которые вы можете просто сложить вместе. У меня было немного иначе, к сожалению. Таким образом, пайка не потребуется, и вы получите длинный обернутый кулон.

На этом фото виден клей на металле, который необходимо отшлифовать перед пайкой.

Пошаговые инструкции по изготовлению этого подвесного светильника своими руками:

1. Начните с удаления ткани с рамы абажура.
2. Отрежьте стержни от одной рамки абажура (которую вы не используете), чтобы использовать их в качестве частей для пайки. Я обрезал свой до 5 дюймов в длину.
3. Отшлифуйте золотой слой кольца макраме наждачной бумагой.
4. Нанесите флюс на участки, к которым вы хотите прикрепить детали стержня.
5. Припаяйте 4 стержня к обручу макраме с обеих сторон, расплавив и капнув припой на соединение. Продолжайте наносить флюс перед пайкой.
6. Пришло время прикрепить кольцо макраме со стержнями к верхней части каркаса клетки абажура.
7. Я использовал клейкую ленту, которую каждый раз удалял по периметру рамы, чтобы спаять все вместе.
8. Мне понравилось использовать этот широкий наконечник для пайки соединений.
9. Здесь вы можете увидеть готовую клетку для подвесного светильника перед тем, как обмотать ее джутом.
10. Начните с прикрепления джутовой пряжи к центральному кольцу абажура, которое вы сможете развязать позже, когда закончите.
11. Начните оборачивать пряжу вокруг рамы подвески, но не слишком туго, чтобы рама не разрушилась.
12. Когда вы дойдете до места, где находятся металлические стержни, я просто использовал небольшой пучок пряжи, отрезанный от большего мотка, чтобы он прошел через узкие отверстия.
13. При привязывании нового куска пряжи к обернутым областям, потому что у вас закончилась пряжа, не привязывайте его в центре кулона, потому что это будет видно позже, когда будет светить свет.
14. Свяжите пряжу вместе на среднем кольце, как показано на рисунке. Этого не видно при свете.
15. Когда вы обернете весь абажур джутовой пряжей, отвяжите нить от центральной части кольца и привяжите ее к другой части пряжи для красивой отделки.
16. Отрежьте пластиковый стержень ручной пилой. Я обрезал свой до 7 дюймов, но это зависит от того, какой размер абажура вы используете и как далеко вы хотите, чтобы лампочка свисала.
17. Я купил дешевую стеклянную подвесную крышку из соображений безопасности, потому что я хочу убедиться, что горячая лампочка никогда не коснется нити, если она когда-либо сдвинется.
18. Выверните винт в верхней части металлической крышки, чтобы можно было надеть пластиковый стержень на электрический шнур.
19. Теперь проденьте электрический шнур через отверстие в абажуре так, чтобы вся подвеска легла на пластиковый стержень. Затем снова соберите шнур и прокрутите верхнюю металлическую часть так, как это было при покупке комплекта подвесного светильника.
20. Осталось повесить новый подвесной светильник из джута.

У меня есть небольшой опыт подвески нового освещения, и я чувствую себя комфортно. Если вы новичок в этом, вы можете нанять электрика. Хотя, честно говоря, это довольно просто сделать.

Ниже вы можете увидеть, как я обмотал шнур вокруг металлического каркаса абажура:

Вы также можете покрасить каркас абажура краской из баллончика с цветом, соответствующим цвету джутовой пряжи. В конце концов, это было совершенно не нужно.

Вот некоторые распространенные вопросы об освещении столовой.

какой размер люстры для столовой

Предпочтительно, как и большинство предметов домашнего декора. Тем не менее, есть некоторые рекомендации, которые люди должны учитывать, если у них возникнут трудности с принятием решения. Размер светильника для столовой должен составлять примерно 1/2–2/3 ширины стола. Или диаметр приспособления должен быть примерно на один фут меньше ширины обеденного стола.
Я всегда просто смотрю и не измеряю.

на какой высоте повесить люстру в столовой?

На этот вопрос нет никаких правил, только рекомендации. Мы все разные! Если в вашей семье есть очень высокий человек, возможно, вам придется повесить свой кулон или люстру намного выше, чем это делают другие люди.

Общая рекомендация подвешивать люстру над обеденным столом на высоте 30-36 дюймов над поверхностью стола, если у вас потолок высотой 8 футов.
Однако я считаю, что это слишком высоко, и моя последняя люстра и этот кулон висят на 22 дюйма над столом, что, на мой взгляд, выглядит идеально.

Готовый подвесной светильник из джута висит в нашей столовой

Вам не кажется, что высота выглядит именно так?

Новое подвесное освещение над нашим обеденным столом радует мое сердце. Это бросается в глаза больше, чем старый медный мальчишка, который как бы исчез на картине. Ниже фото с ежом и нашим обеденным столом, выдвинутым в большую овальную форму.

Если вы новичок в моем блоге, то вы также можете увидеть, как я превратил кухонную половину стены в этот кухонный остров. Это так изменило то, как мы живем в нашем маленьком доме.

Меня немного беспокоил переход от люстры с 5 лампочками к подвесному светильнику только с 1 лампочкой. Но это сработало отлично, и нам достаточно света, пока мы едим или играем в настольные игры.

Мальчишка сейчас в комнате моей дочери. Я должен снова сделать несколько фотографий ее комнаты. Она очень хотела новый подвесной светильник.

Этот новый подвесной светильник для столовой похож по цвету на золотой еж.
