материалы, чертежи, инструменты, пошаговое руководство (фото и видео)
Приходит время, когда для инструментов и разных подручных материалов критически не хватает места в мастерской или том же гараже. Первое, что приходит в голову каждому мужчине, — сделать ревизию и выкинуть в мусор ненужный хлам.
Ну не тут-то было, ведь, когда дело доходит принять решение, что нужно оставить, а что — выкинуть, верх берет не здравый смысл, а запасливость русского мужика, въевшаяся на генетическом уровне в его натуру. Подумав немного, большинство мужчин останавливаются на мысли, как сделать стеллаж своими руками.
Приходит время, когда для инструментов и разных подручных материалов критически не хватает места в мастерской или том же гараже. Именно стеллаж — идеальный выход из сложившейся ситуации, который даст возможность освободить немного пространства в помещении.Именно стеллаж — идеальный выход из сложившейся ситуации, который поможет сберечь все, что нажито непосильным трудом, и даст возможность освободить немного пространства в помещении.
Содержание
- Основные виды
- Материалы
- Порядок проведения работ
Основные виды
Стеллаж из металлического уголка обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес.- Сборный является наиболее простым вариантом, который позволяет собрать его конструкцию самому за считанные часы. В наше время на рынке представлено множество сборных стеллажей разных габаритов от различных производителей. Основные преимущества заключаются в том, что они изготовлены из специально обработанных материалов (оцинкованная сталь, дерево), за счет чего увеличивается их срок службы. Кроме того, поставляемые в комплекте полки можно монтировать на разной высоте с последующей перестановкой.
- Стеллаж, изготовленный из металлического уголка (профиля) с деревянными (металлическими) полками. Такой обладает повышенной прочностью, так как каркас изготовлен из прочного металла и в состоянии выдержать большой вес.
- Деревянный. Такой стеллаж изготавливают по такой же конструктивной схеме, как и металлический. За исключением того, что для основных стоек используются бруски из дерева, а не металлический профиль. К изготовлению, как правило, прибегают тогда, когда ограничен бюджет. Потому как деревянные бруски намного дешевле металлического профиля. Единственное, на что нужно обратить внимание, — это на то, что грузоподъемность такого стеллажа намного меньше, в отличие от металлического собрата. Да и срок службы уступает второму типу.
Перед тем как начинать работы, необходимо подготовить средства защиты: руки должны быть в перчатках, а глаза — защищены специальными очками.
Если правила техники безопасности выполнены, приступаем к изготовлению.В большинстве случаев, обдумывая варианты, выбор падает на стеллаж на основе металлического каркаса с деревянными полками.
В зависимости от помещения и места размещения, не трудно рассчитать необходимое количество материалов для его изготовления. При подготовке материалов необходимо учитывать следующие нюансы:
- Общая длина не должна равняться длине стены, вдоль которой он будет стоять, а должна быть меньше на 10-15 см. Рекомендуется придерживаться этого условия, иначе установка на выбранное место будет затруднительной.
- Высота ограничивается потолком и высотой профиля, если он не заготавливается специально, а имеется уже в наличии.
- Перед тем как готовить материал для полок, необходимо учесть максимальный вес груза, который предполагается размещать на них. Размер полок нужно выбирать с учетом того, что максимальные размеры не должны превышать 1 м.
- Делая стеллаж, нужно сохранить его универсальность с учетом того, что на нем будет храниться не только ручной инструмент. Исходя из этого, глубина полок должна быть в пределах 40-60 см.
- Высота полок должна соответствовать высоте тех предметов, которые планируется хранить на стеллаже. Обычно высота полок соответствует 30-50 см. Нижняя полка, как правило, выше последующих в два раза.

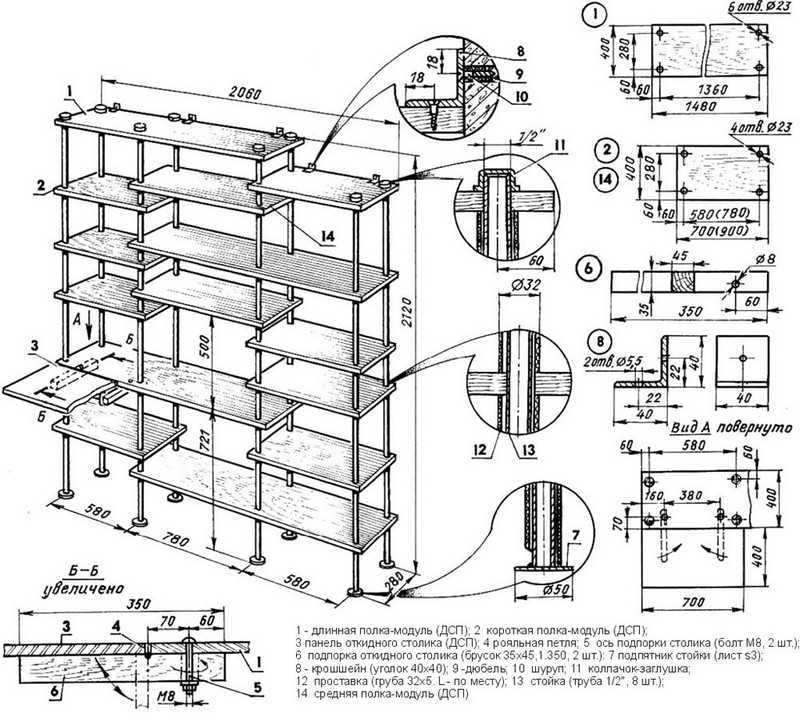

С учетом этих рекомендаций делаем наброски чертежа будущего стеллажа.
Материалы
С учетом всех рекомендаций необходимо сделать наброски чертежа будущего стеллажа.- Для изготовления стоек каркаса в основном применяется уголок 30х50 мм. В то же время альтернативной его заменой является профилированная труба 20х50 мм.
- Для того чтобы надежно закрепить полки, из уголка 15х25 мм изготавливается для них каркас.
- Так как для полок выбранным материалом является дерево, то понадобится доска толщиной 15х25 мм. Доску перед монтажом полок необходимо будет дополнительно обработать, покрасить или промаслить.
Общий метраж материалов рассчитывается простым суммированием длин составных частей в соответствии с чертежом. Могут понадобиться расходные материалы, такие как болты с резьбой на 10.
Необходимые инструменты:
- Сварочный аппарат (за неимением дрель).
- Пила по дереву.
- Болгарка.
- Электроды — 1 кг.
- Набор сверл.
- Рулетка.
- Уровень.
- Эмаль ПФ-115 — 0,5 кг.
- Грунтовка — 0,5 кг.
- Отрезные круги — 2 шт.
- Мел (чертилка).
- Саморезы — 1 уп.
Порядок проведения работ

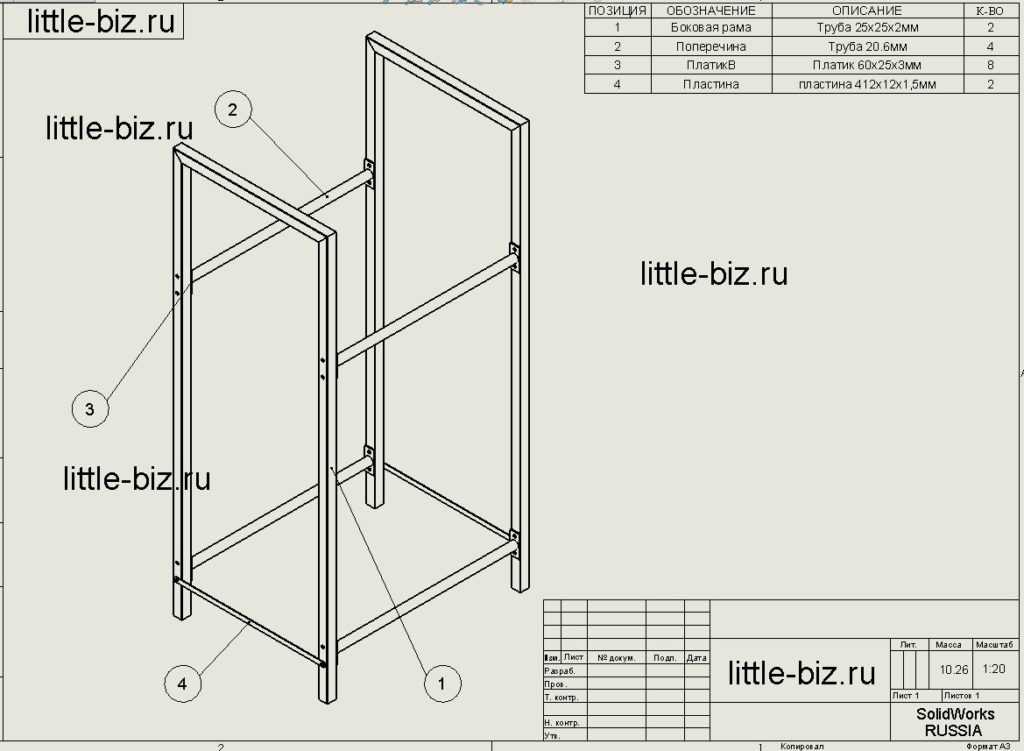

Необходимо, в соответствии с чертежом, изготовить каркас, надежно сварив стыки в местах соединения. Это наиболее ответственный момент.
С помощью рулетки размечаем необходимую длину на заготовленном заранее профиле. Далее нужно с помощью болгарки нарезать все необходимые составные части. Подрезку профиля можно заказать непосредственно там, где покупается профиль, но в таком случае увеличивается стоимость самого стеллажа, так как эта услуга, как правило, платная.
С помощью сварки необходимо, в соответствии с чертежом, изготовить каркас, надежно сварив стыки в местах соединения. Это наиболее ответственный момент, так как основная конструкция стеллажа с вертикальными стойками должна быть прочной и выдерживать достаточно большой вес. Делая каркас, необходимо постоянно контролировать уровень всей конструкции, чтобы она не получилась неровной.
Следующий этап — подготовка каркаса для будущих полок. Также проводится с помощью сварки уголков с меньшей высотой полочки.
Далее необходимо точно измерить и отметить мелом (чертилкой) места, где будут крепиться полки к вертикальным стойкам. В этих местах каркас для полок приваривается к стойкам, параллельно контролируется их горизонталь. В случае если полки получатся негоризонтальными, то инструмент будет просто скатываться с них.
Читайте также
Как сделать полки на балконе своими руками
Балкон имеется практически у каждой квартиры. Некоторые благоустраивают его и превращают в дополнительную комнату. Но большинство предпочитает использовать лоджии как склад вещей. Конечно, можно…
Для большей универсальности каркас можно крепить к стойкам с помощью болтов, для этого необходимо предварительно разметить места сверления на стойках и каркасе, чтобы при монтаже они совпали и в них вошел болт.
Также для большей универсальности каркас для пола можно крепить к стойкам с помощью болтов, для этого необходимо предварительно разметить места сверления на стойках и каркасе, чтобы при монтаже они совпали и в них вошел болт. Хотя такой способ, в отличие от сварки, имеет преимущество, а именно высота полок может регулироваться, если, конечно, насверлить дополнительные отверстия, но в то же время он требует больше усилий.
Когда каркас стеллажа готов, рекомендуется прогрунтовать его, а затем покрасить. Это предотвратит коррозию металла.
Далее можно приступать к изготовлению полок. Делать полки можно не только из досок, но и из ДВП. Перед тем как нарезать для этого подготовленный материал, необходимо учесть то, что для придания большей прочности нарезать доски (ДВП) необходимо не вдоль, а поперек стеллажа. Таким образом они будут меньше прогибаться и, соответственно, выдержат больший вес. После того как заготовки для полок нарезаны, нужно их примерить, и, если все хорошо подходит, они не ходят в каркасе, приступить к их обработке. В большинстве случаев будет достаточно их покрасить.
Как только полки высохнут, необходимо прикрутить их к каркасу. Для этого, как правило, используются саморезы по металлу.
Для того чтобы стеллаж был более устойчивым, его можно прикрепить с помощью кронштейнов или распорок в стене.
Исходя из вышесказанного, получен ответ на вопрос: как сделать стеллаж самому? Проанализировав все, легко заметить, что изготовление стеллажа не требует существенных затрат и усилий.
Стеллаж своими руками из дерева для дома: фото, чертежи
Фото: https://stroy-podskazka.ruСтеллажи – надежная система хранения, к преимуществам которой относят ценовую доступность и возможность самостоятельной сборки. Подобные конструкции подходят для хранения книг, посуды, предметов декора и других изделий, оборудуя с помощью мебели кладовые, мастерские или жилые помещения. Стоит подробнее рассмотреть, как сделать стеллаж своими руками из дерева для дома.
Виды и назначение
Чтобы приступать к сборке стеллажа, стоит разобраться, какие типы подобных конструкций существуют и для чего их используют. Например, некоторые идеально подойдут для обустройства жилого интерьера, другие будут более уместны для хозяйственных целей. Стоит рассмотреть несколько возможных вариантов стеллажей в зависимости от места их установки.
Гараж
Фото: https://fishki.net/Перед сборкой мебели потребуется провести необходимые расчеты, посредством которых удастся определить:
- габариты;
- количество полок;
- расположение конструктивных элементов.
Наиболее предпочтительный материал для каркаса – металлические трубы или другой стальной устойчивый профиль. Элементы монтируют к стене при помощи дюбелей или специальных шурупов. Далее приступают к установке полок, которые фиксируют болтами или сваркой в зависимости от того, какой материал был выбран. Первый вариант подходит для деревянных элементов, второй – для металлических.
Балкон
Фото: http://balkonsami.ruПростая конструкция не требует много места и при этом делает возможным размещение цветов, предметов декора и других элементов, организуя комфортное пространство на балконе. Схема сборки, как конструктив, практически схожа с гаражным вариантом. Здесь тоже используют металлические направляющие, на которые крепят деревянные или стальные полки.
Если балкон планируется использовать не только в качестве склада для хранения различных вещей и домашней утвари, можно установить более эстетический вариант стеллажа в виде лестницы или с рейками крест-накрест. Обычно такие конструкции собирают из деревянных элементов. Такие изделия хорошо смотрятся в современных интерьерах.
Гостиная
Фото: https://fishki.net/ Идеальный вариант – стеллаж для книг. При этом совсем не обязательно собирать эстетичную конструкцию, дополненную разным функционалом. Достаточно собрать простой стеллаж из деревянных элементов, на котором впоследствии будут размещены книги.В гостиную также подойдет изделие для цветов. Конструкция при этом может стоять отдельно, привлекая внимание окружающих, а также размещаться в оконном проеме. К преимуществам цветочных стеллажей относят возможность размещения большого количества декоративных растений и сезонной рассады.
Нередко на полках компактной мебели устраивают домашний огород, выращивая:
- помидоры;
- зелень;
- лук;
- горох.
Если нет возможности установить стеллаж в оконном проеме, его можно разместить на полу, столе или зафиксировать на стене.
Конструктив
По типу конструкции выделяют стационарные, передвижные, вращающиеся и даже навесные стеллажи. Стоит каждый вариант рассмотреть подробнее.
Стационарные
Фото: https://fishki.netОсобенность конструкции такой мебели – наличие специальных перекладин, которые выступают опорой для размещения полок. Также стеллаж предусматривает стойку, посредством которой удается повысить устойчивость изделия. Дополнительно мебель крепят к стене при помощи саморезов или винтов.
Количество полок у стационарных моделей не ограничено и зависит от предпочтений владельца дома или квартиры. Мебель дополнительно делится на открытую и закрытую. Последний вариант считают более надежным, но при этом более сложным в изготовлении.
Мобильные стеллажи
Фото: https://kitchendecorium.ru/За последние несколько лет популярными стали так называемые мобильные стеллажи – конструкции для динамичных людей. Вариации подобной мебели:
- Крупные подвижные конструкции. Особенность изделий – специальные колесики и отсутствие необходимости крепления к стене.
- Компактные модели. Представляют переносные полки, которые используют для хранения разных мелочей. Устанавливаются преимущественно на столы или подоконники.
- Мобильные конструкции. Предусматривают вращающиеся, вынимаемые или выкатные полки. Также в эту категорию входят модели, которые могут менять начальную конфигурацию при помощи шарнирных и других систем.
Сборка мобильных стеллажей своими руками потребует много времени и сил. Объясняется это тем, что справиться с технологическими особенностями мебели такого типа удается не всем.
Вращающиеся
Фото: https://postroy-sam.com/К преимуществам таких изделий относят удобство использования. Конструкция вращающихся стеллажей будет интересна людям, которые нуждаются в постоянном доступе к предметам на полке. Выгодно размещение подобных изделий в гараже, мастерской.
Навесные
Фото: https://stroychik.ruМеньше остальных напоминают стеллажи, так как полки крепятся не к опорам, а сразу к стене. Однако это не делает подобный конструктив менее популярным.
К плюсам навесных моделей относят:- простоту монтажа;
- удобство использования;
- высокую устойчивость.
Навесные стеллажи, как и другие конструкции, не ограничены по количеству полок и идеально подходят для помещений небольшой площади.
Стеллаж своими руками
Мебельные магазины предлагают широкий ассортимент стеллажей разных форм, размеров. Однако далеко не всегда покупатель может позволить себе выбранное изделие, а иногда среди разнообразия моделей не удается найти нужный вариант. Решение проблемы – самостоятельная сборка стеллажа из подручных средств. Стоит подробнее рассмотреть каждый этап.
Дизайн и эскиз
Фото: https://ru.pinterest.comНе секрет, что конструктив мебели напрямую зависит от ее расположения в доме или квартире. Раньше стеллажи устанавливали в основном в подсобных помещениях: кладовых, гаражах, мастерских. Сегодня дизайнеры активно используют вместительные конструкции, оборудуя ими спальни, детские комнаты и даже гостиные.
Первый этап самостоятельной сборки стеллажа – это разработка дизайна. Чтобы спроектировать будущее изделие, потребуется:
- Измерить высоту комнаты, так как чаще в помещении устанавливают конструкции высотой от пола до потолка.
- Определиться с размерами полок. Для оснащения небольших помещений подойдут компактные конструкции, для более просторных лучше использовать стеллажи с глубокими полками.
- Разработать чертеж. На нем нужно не только начертить конструкцию, но также указать размеры каждого элемента.
При грамотном выполнении первого этапа удастся не только избежать ошибок при сборке стеллажа в будущем, но также сэкономить на приобретении материала.
Изготовление
Фото: https://nastroy.netСтеллажи для жилых помещений собирают в основном из ламинированной древесно-стружечной плиты или дерева.
Перед началом проведения работ стоит подготовить материалы и инструменты:
- дисковую электропилу;
- электролобзик;
- ножовку по дереву;
- шуруповерт или дрель;
- молоток;
- отвертку.
Также необходимо заранее закупить деревянные элементы, которые станут частью конструкции.
Схема сборки стеллажа:
- Сначала потребуется отрезать необходимое количество стоек, ориентируясь на высоту стеллажа. При этом важно следить за тем, чтобы размеры были одинаковыми.
- Второй шаг – заготовка двух поперечин по ширине всей конструкции. С их помощью соединяют стойки стеллажа в верхней и нижней части, собирая таким образом элементы в единую конструкцию.
- Далее следует нарезать заготовки полок так, чтобы они были одной длины.
- Четвертый шаг – соединение конструктивных элементов сверху и снизу при помощи заранее подготовленных поперечин. Готовый каркас останется прикрепить к стене при помощи металлических уголков или петель. Если предусмотрено место под стеллаж, рекомендуется для обеспечения необходимой устойчивости конструкции прикрепить крайние стойки к боковым стенам. Стеллажи углового типа крепить к стене не обязательно, так как крылья изделия придают ему устойчивость.
- После потребуется распределить и смонтировать полки. Выделяют два возможных варианта монтажа конструктивных элементов. Первый подразумевает использование регулируемых полок, которые раскладывают на штифтах, выставленных в предварительно просверленные отверстия. Второй предусматривает нерегулируемые полки, которые жестко крепят к каркасу при помощи саморезов.
Дополнительно рекомендуется принять во внимание, что в каждом вертикальном пролете полки будут располагаться на одном уровне с соседними, что потребует комбинации креплений из штифтов и саморезов.
Декор
Фото: https://fishki.netКогда конструкция будет собрана, ее останется покрасить. Обычно для этого используют стандартные акриловые составы на водной основе, также подойдут лаки. К преимуществам первого варианта относят:
- быстрое высыхание;
- привлекательный вид;
- долгий срок службы;
- отсутствие запаха.
Однако это не значит, что помещение не нужно проветривать по окончании работ. Лаку предпочтение следует отдавать в том случае, если планируется сохранение деревянной структуры стеллажа.
Схема
Покраска стеллажа проводится в несколько этапов:
- Сначала стеллаж нужно очистить от любых жирных пятен, грязи или пыли, чтобы избежать последующего отслоения декоративного покрытия.
- Далее изделие необходимо прогрунтовать, тщательно промазывая кистью каждый элемент. Такой подход обеспечит надежное сцепление краски или лака с поверхностью конструкции.
- После останется нанести краску или лак в несколько слоев.
Только когда стеллаж будет собран и покрашен, можно установить мебель в комнате и полюбоваться готовым результатом.
Классический стеллаж со сплошными стенками
Фото: https://delay-mebel.ru/Особенность такой мебели в наличии сплошной рамки снаружи, которая усиливает конструкцию. Некоторые модели дополнительно предусматривают заднюю стенку, которая повышает прочность изделия, способного выдержать внушительные нагрузки.
Для сборки таких конструкций потребуется:
- листы фанеры размерами: 2х125х250 см, 0,6х125х250 см;
- рейки 2,5х5х250 см в количестве 3 штук;
- рейка 2,5х8х250 см;
- пила;
- карандаш;
- дрель;
- сверло;
- молоток;
- гвозди или саморезы;
- наждачная бумага.
Дополнительно стоит запастись краской, кисточками. Схема сборки изделия:
- Первый этап подразумевает распределение и роспуск листов фанеры и реек на конструктивные элементы каркаса и лицевой отделки. Первый включает: 2 боковые стенки, 5 или любое другое нужное вам количество полок, верхнюю часть стеллажа, заднюю стенку, нижнюю часть стеллажа..
- Следующий шаг – нанесение разметки на стенах с целью верного размещения конструктивных элементов.
- После этого необходимо приступить к подготовке отверстий для крепления полок. Если стеллаж планируется в гостиной или кабинете, лучше сделать так, чтобы винтов не было видно. Для этого понадобится кондуктор, при помощи которого можно просверлить отверстия под острым углом. Если подобного инструмента нет, то возможно сверление внешних боковых стенок стеллажа под прямым углом.
- Четвертый шаг – сборка внешней рамки посредством использования гвоздей. Усилить соединение можно конфирматами. Далее необходимо разместить полки по линиям ранее нанесенной разметки, а также вкрутить винты в подготовленные отверстия.
- После потребуется установить нижнюю заглушку, выдержав 10 см от поверхности стеллажа.
В конце останется тщательно зашлифовать поверхность и покрыть краской или лаком, предварительно нанеся на дерево грунтовку.
Стеллаж на веревках
Фото: https://ru.pinterest.comНе самая распространенная и стандартная модель стеллажа предусматривает возможность использования веревок в качестве направляющих и основы каркаса. Стильная мебель будет отлично смотреться как в гостиной, так детской или спальной комнате.
Для сборки подобной конструкции потребуется:
- деревянные доски – 4 шт. по 90 см;
- толстая веревка – 8 м;
- дрель;
- сверло;
- линейка;
- краска;
- наждачная бумага;
- нож;
- джутовая веревка;
- перфоратор;
- анкерные болты;
- гаечный ключ.
Сборка проводится в несколько этапов:
- Сначала потребуется распрямить веревку. Для этого ее необходимо вымочить в горячей воде в течение получаса.
- Далее в каждой доске понадобится предусмотреть по 4 отверстия по углам. Впоследствии в них будет продета веревка, которая будет играть роль направляющей каркаса.
- Доски будущих полок необходимо отшлифовать при помощи наждачной бумаги, чтобы убрать все зацепки и микротрещины. Также поверхность можно покрыть лаком или краской. На данном этапе дополнительно потребуется вытащить веревку из воды и дать ей высохнуть.
- Просохшую веревку необходимо разрезать на две равные части, а затем сложить каждую из них пополам, формируя прочную и устойчивую петлю. В таком положении обе веревки фиксируют при помощи джута.
- Затем потребуется отмерить равные отрезки на толстых веревках и отметить их маркером. Здесь впоследствии будут располагаться полки.
- Следующий этап – размещение полок при помощи узлов.
- Далее необходимо будет установить стеллаж. Для этого потребуется закрепить анкерные крюки в потолке, используя специальное оборудование в виде перфоратора или бура. Глубина отверстия при этом должна совпадать с длиной распорной части крепежа. Затем останется забить анкер молотком и закрутить распор. Только после этого можно приступать к монтажу стеллажа.
Стеллаж из деревянных полок и веревок – оригинальная конструкция, которая впишется как в классический, так современный интерьер.
Стеллаж с боковинами из реек
Фото: https://fishki.netУниверсальная мебель, которой найдется применение как в мастерской, так спальне или гостиной.
Для сборки подобной конструкции потребуется:
- фанера;
- деревянные доски;
- пила;
- линейка;
- рулетка;
- маркер;
- саморезы;
- дрель;
- наждачная бумага.
Дополнительно можно подготовить лак или краску. Схема сборки:
- Первым делом потребуется разрезать доски на равные элементы.
- Следующий этап – сборка из подготовленных элементов двух одинаковых по высоте «лестниц». При этом расстояние между горизонтальными перекладинами впоследствии определит максимальную высоту полок.
- Третий шаг – крепление элементов боковых стоек друг с другом. Процедура выполняется при помощи саморезов.
- Затем с помощью тех же крепежей необходимо зафиксировать перекладины между двумя боковыми стойками. В зависимости от способа креплений полок перекладины могут быть под каждой полкой или только сверху и снизу стеллажа.
- После нужно тщательно зашлифовать поверхность, удаляя любые пятна или зацепки, а также покрасить или нанести лак.
- Следующий шаг – установка стеллажа в комнате и монтаж полок. Интересно, что при создании такой конструкции полки не нуждаются в дополнительной фиксации из саморезов или винтов. Достаточно «просунуть» элементы в отверстия между «лестницами», рейки которых будут выступать основанием.
Существуют и другие варианты стеллажей. При желании можно собрать своими руками любую конструкцию из дерева или других подручных материалов, инструментов. Достаточно заранее продумать дизайн будущей мебели, разработать чертеж и закупить необходимый материал в требуемом количестве.
If you have found a spelling error, please, notify us by selecting that text and tap on selected text.
Схемы стоек для серверов DIY
Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочитайте мои раскрытия для получения дополнительной информации.
Бесплатные чертежи по дереву для открытой или закрытой серверной стойки 20U для дома или небольшого офиса.
У меня есть несколько стоечных серверов, которые я использую для тестирования и разработки. В наши дни домашние серверы становятся все более популярными. Все, от серверов хранения данных, серверов домашнего кинотеатра, домашней автоматизации и многого другого, проникает в дома людей, а наличие корпуса для монтажа в стойку помогает аккуратно разместить все эти серверы в одном месте.
Время от времени я задумываюсь о покупке подставки для них, но даже б/у они стоят недешево. Новый открытый стоечный шкаф половинной высоты без излишеств (например, этот четырехопорный стоечный шкаф Tripp Lite SR4POST25 25U с 4 опорами) продается за несколько сотен долларов. Закрытые стойки стоят около 1000 долларов.
Из любопытства я хотел посмотреть, что потребуется для создания собственной стойки, поэтому я спроектировал и оценил серверную стойку 20U. 20U — это больше, чем нужно большинству людей для стойки для домашнего сервера, но я выбрал эту высоту, потому что она ставит верхнюю часть в удобное положение для стоячего стола. Вы можете разместить монитор, клавиатуру и мышь, подключенные к KVM-переключателю, чтобы иметь прямой доступ к консоли.
Цена была неплохой. Материалы для закрытой серверной стойки высотой 20U обошлись чуть менее 400 долларов. Для открытой стойки это было всего около 100 долларов, включая ролики. Намного дешевле, чем покупать серверный шкаф. Вот что у меня получилось, если кому интересно.
Если вы хотите помочь в поддержке сайта, вы можете приобрести эту статью в формате PDF всего за 4,95 доллара США.
Дизайн закрытого шкафа основан на открытой серверной стойке, поэтому вы можете использовать его в качестве руководства для создания открытой стойки, если это все, что вам нужно.
Что вам понадобится
Материалы
- 2 пары стоечных направляющих 20U EIA 19″ (можно найти на eBay и на Amazon )
- 5 8-дюймовых шпилек 2×4
- 4 6-футовые доски 1×4, соответствующие фанере (тополь)
- 1 4’x8′ лист фанеры 3/4″ (береза)
- 25 футов фанерной кромки
- 4 8-футовых молдинга дверного упора
- 1 17-футовый пакет D-образного уплотнителя
- 2 пары поворотных роликов диаметром 5 дюймов для тяжелых условий эксплуатации
- 1 рулон алюминиевой оконной сетки
- Аппаратная ткань
- 1 рулон фильтровальной пены
- 2 пары вставных петель Blum Soft-Close 110 градусов BLUMotion Clip Top
- Кулачковые замки на 2 л
- 4 пустых панели стойки высотой 2U
- Отделочные материалы (краска или морилка/отделка, наполнитель для дерева и т. д.)
- Клей для дерева
- Винты Kreg с карманом для материала 1-1/2″ и 3/4″
Инструменты
- Дрель
- Циркулярная пила и направляющая или настольная пила для резки фанеры
- Торцовочная пила или торцовочная пила для резки досок под прямым углом
- Приспособление для карманных отверстий Kreg
- Квадрат
- Пилотные сверла
- Зажимы
- Рулетка
- карандаш
- Инструменты для отделки
Предисловие
Эти планы могут быть настроены в соответствии с вашими потребностями. Вместо того, чтобы придумывать список вырезов и планы вырезов, я пишу эти шаги таким образом, чтобы вам было легко собрать стойку в соответствии с вашими спецификациями, измеряя и маркируя по ходу дела.
Вы можете сэкономить много времени, предварительно обработав древесину перед сборкой.
Шаг 1. Прикрепите направляющие стойки к боковым опорам
Отмерьте и отрежьте 4 куска 2×4 точно по высоте направляющих вашей стойки. Просверлите направляющие отверстия и привинтите их сбоку к шпильке, как показано на рисунке.
Рельсы будут иметь отверстия с каждой стороны угла. Сторона с вариациями будет местом установки оборудования. Сторона с более стандартным расстоянием ввинчивается в шпильку. Пространственные винты всегда 2-3 дюйма с шурупами для дерева 1 дюйм. Типичный сервер 1U весит около 10-15 фунтов. Вы, вероятно, не будете заполнять всю стойку серверами, но все же неплохо убедиться, что направляющие надежно закреплены.
Шаг 2: Прикрепите горизонтальные доски ширины
Согласно спецификациям, направляющие должны быть установлены на расстоянии 19 1/8 дюйма друг от друга. Это может отличаться, если вы используете разные типы направляющих. Простой способ получить точное расстояние, которое вам нужно, — это установить заглушку 2U сверху и
Убедитесь, что 2 стороны квадратные. Может быть хорошей идеей убедиться, что какое-то из вашего оборудования для монтажа в стойку подходит также на случай, если заглушки отключены. После того, как вы все отрегулировали и выровняли. Отметьте длину верхней и нижней частей 2×4. Отрежьте по размеру и закрепите клеем для дерева и шурупами с потайными отверстиями для материала 1-1/2 дюйма, как показано на рисунке.
У вас должно получиться 2 таких рельсовых рамы. Один для переда и один для спины.
Шаг 4. Прикрепите платы для глубины стоечного сервера
Стандартной глубины монтажа в стойку (расстояние от передней части передней направляющей до задней части задней направляющей) не существует, и стойки могут быть от 19 до 30 дюймов. Разные производители используют разную глубину монтажа в стойку.
- Делл 28 7/8″
- л.с. 29 1/8″
- IBM 28 1/2 дюйма
- Солнце до 32″ (если я правильно помню)
Вы можете выбрать глубину установки, которая соответствует вашим потребностям. Просто убедитесь, что сзади достаточно места для торчащих кабелей или будущего расширения.
После того, как вы определили глубину своего шкафа, рассчитайте желаемую глубину стойки, вычтите ширину 2 2×4 (7 дюймов) и отрежьте 4 длины 2×4 для вертикальных частей. Закрепите столярным клеем и стыками карманных отверстий, как показано на рисунке.
Убедитесь, что ваша коробка квадратная. Если у вас есть раздвижные направляющие для серверов, вы можете прикрепить их к передним и задним направляющим, чтобы выровнять все.
Шаг 5. Вырежьте и прикрепите дополнительные опорные доски
Для дополнительной прочности разметьте и обрежьте, затем приклейте и прикрутите дополнительные доски 2х4 по бокам, сверху и снизу, как показано на рисунке.
В зависимости от того, насколько вы планируете загрузить стойку, вы также можете рассмотреть возможность добавления дополнительных опор, таких как металлические L-образные скобы по углам.
Шаг 6: Готовая открытая стойка
Если вам не нужен закрытый стоечный шкаф, вы можете остановиться здесь.
Просто надежно прикрутите ролики к нижней части только что собранной рамы серверной стойки, и все готово.
Разместите стойку в нужном месте и начните добавлять свои серверы.
Однако у закрытой стойки есть некоторые преимущества, такие как возможность защиты от пыли и другого мусора. Такие вещи, как ошибки. Домашние сороконожки почему-то любят электричество. Я нашел их в компьютерных корпусах, а также в электрических панелях.
Пыль может скапливаться на внутренних компонентах серверов, снижая эффективность охлаждения. Мы пойдем по этой причине вместо того, чтобы пугаться необходимости убирать мертвых жуков пылесосом. 🙂
Шаг 7: Вырежьте панели шкафа
Измерьте и отрежьте верх и низ корпуса серверной стойки. Стороны будут на одном уровне с шириной открытой стойки. Передний и задний свесы составляют 5 дюймов, поэтому добавьте 10 дюймов к глубине открытой стойки.
Измерьте и отрежьте боковые стороны. Глубина сторон будет такой же, как глубина верха и низа. Высота бортов будет равна высоте открытой стойки плюс удвоенная толщина вашей фанеры.
Пока ничего не закрепляйте. Просто приготовь это. Нанесите кромку на переднюю и заднюю части верхней и нижней части, а также на верхнюю, переднюю и заднюю стороны боковых сторон.
Шаг 8: Прикрепите верхнюю и боковые стороны шкафа
Просверлите соответствующие карманные отверстия для материала 3/4 дюйма в нижней части верхней части шкафа, располагая отверстия через каждые 6-8 дюймов. Прикрепите стороны к верхней части, как показано на рисунке.
Теперь поместите перевернутую стойку с открытой рамой в неполный шкаф по центру. Спереди и сзади должна выступать фанера толщиной 5 дюймов. Прикрепите верхнюю и боковые стороны фанеры к раме 2×4 снаружи с помощью шурупов с плоской вершиной 1-1/2 дюйма. Просверлите направляющие отверстия и сделайте зенкеры достаточно глубоко, чтобы заполнить отверстия шпатлевкой перед отделкой. Вы можете измерить и отметить расположение винтов для более единообразного вида.
Шаг 9: Прикрепите дно шкафа
Просверлите отверстия для потайных шурупов на нижней стороне дна шкафа, располагая их через каждые 6 дюймов, и прикрепите дно к боковинам шкафа. Также просверлите и утопите 1-1/2-дюймовые шурупы для дерева в 2×4.
Шаг 10: Прикрепите ролики
Когда серверная стойка уже перевернута, самое время установить ролики. Расположите ролики так, чтобы они были выше 2х4, просверлите направляющие отверстия и закрепите их шурупами по дереву от 1-1/2 до 2 дюймов.
Дополнительно: Изоляция
На этом этапе вы, возможно, захотите добавить жесткую изоляцию с фольгой толщиной 1 дюйм или 1-1/2 дюйма в пространство между 2×4 в открытой стойке (не в 5-дюймовом пространстве перед или за ней). Стоечные серверы шумят. (особенно серверы 1U), и это может помочь приглушить часть шума вентилятора. Не сильно, так как передняя и задняя часть будут открыты. Если вы планируете оставить это там, где шум является проблемой, рассмотрите серверы большего форм-фактора, которые могут вместить 80-мм или 120-мм вентиляторы. которые не производят столько шума.
Шаг 11: Соберите дверные рамы
Измерьте передние и задние проемы и вычтите 1/4 дюйма из ширины и высоты. Это даст вам правильный размер для ширины и высоты вашей двери с зазором 1/8 дюйма по всему периметру.
Отрежьте доски 1×4 до нужной длины, просверлите карманные отверстия, склейте и привинтите вместе, как показано на рисунке, убедившись, что в отверстии все правильно.
Шаг 12: Прикрепите экран
Хорошая вентиляция важна, поэтому в центре двери будет алюминиевый оконный экран. Растяните и скрепите алюминиевый экран на внутренней стороне каждой двери и обрежьте лишнее.
Для более законченного вида вы можете вырезать и прикрутить молдинг по краям экрана.
Шаг 12: Добавьте поролоновый фильтр на переднюю дверцу
Пыль может быть настоящей проблемой для компьютеров, поэтому мы собираемся добавить съемный поролоновый фильтр на переднюю дверцу, чтобы улавливать часть пыли. Фильтр на задней двери не нужен, потому что воздух проходит через серверы спереди назад.
Обрежьте поролоновый фильтрующий материал так, чтобы он был больше алюминиевой сетки, уже установленной на двери. Отрежьте кусок металлической ткани примерно на 1/2–1 дюйм шире и длиннее, чем кусок фильтрующей пены.
Положите поролоновый фильтр на заднюю часть дверцы поверх алюминиевого экрана. Положите ткань для фурнитуры поверх фильтрующей пены и привинтите ткань для фурнитуры к двери по краям с помощью небольших шурупов для дерева 3/8 дюйма или 1/2 дюйма.
Ткань для фурнитуры предотвратит провисание фильтрующего поролона или иную потерю формы. Когда фильтр заполнится пылью, просто отвинтите крепежную ткань, затем промойте и высушите поролоновый фильтр, а затем установите его на место.
Шаг 13: Прикрепите двери к шкафу
Следуйте инструкциям по петлям, чтобы прикрепить дверцы шкафа. Помните о том, в какую сторону вы хотите, чтобы они открывались, и убедитесь, что между дверью и шкафом есть зазор 1/8 дюйма.
После регулировки петель установите дверные ручки
Шаг 14: Дверные упоры и уплотнительная лента
Чтобы предотвратить попадание пыли (и противных домашних сороконожек) в шкаф через щель вокруг двери, на расстоянии 7/8 дюйма от проема устанавливается молдинг дверного упора. Его нужно будет обрезать, чтобы вместить петли и дверную защелку.
На переднюю часть молдинга двери (сторона, обращенная к двери) наклейте D-образный уплотнитель на самоклеющейся основе.
Сделайте это для обеих дверей.
Другие мысли
Вот еще несколько мыслей об аксессуарах и оборудовании, которые могут немного улучшить вашу домашнюю серверную стойку.
KVM-переключатель
KVM означает «клавиатура, видео и мышь». Большую часть времени вы будете подключаться к серверам удаленно, но время от времени вам может потребоваться доступ к ним напрямую. KVM-переключатель позволяет подключить один монитор, клавиатуру и мышь к нескольким компьютерам. KVM-переключатель для монтажа в стойку, такой как TRENDnet 8-Port TK-803R — доступный выбор. Вы можете получить встроенный KVM с выдвижным монитором и встроенной клавиатурой, как у Belkin F1DC108H, но они очень дорогие.
Установите KVM-переключатель в первом пространстве стойки в передней части шкафа. Сверху на шкаф можно разместить обычный монитор, клавиатуру и мышь. Просверлите отверстие в верхней части шкафа сразу за задней частью KVM-переключателя, установленного в стойке, и используйте щеточную втулку, чтобы пропустить кабели к KVM, не допуская попадания грязи и пыли.
Мощность
Было бы лучше, если бы вы могли оставить это на своей собственной схеме. Выделенная схема на 20 ампер, если вы планируете использовать много оборудования.
Вы можете установить удлинитель 1U на заднюю часть стойки для вашего PDU (блока распределения питания). Что-то вроде этого Trip-Lite RS1215-RA, но лучшим вариантом было бы установить ИБП (источник бесперебойного питания) для монтажа в стойку, такой как этот Cyberpower CPS1500AVR, установленный на передней части стойки. ИБП обеспечивает временное питание на короткие периоды отключения электроэнергии, а также помогает убедиться, что поступающее питание чистое. Гораздо лучше, чем ограничитель перенапряжения.
Нетворкинг
Приобретите сетевой коммутатор для монтажа в стойку и прикрепите его к задней части шкафа для монтажа в стойку, чтобы подключить к нему свои серверы. Таким образом, вам придется беспокоиться только об одном сетевом кабеле, который входит в шкаф стойки.
Управление кабелями
Под коммутатором установите кабельный органайзер с горизонтальным D-образным кольцом высотой 1U, чтобы сетевые кабели оставались аккуратными. Также установите несколько D-образных колец по бокам шкафа в задней части (между направляющими и дверью), чтобы пропустить сетевые и силовые кабели, чтобы они не мешали.
Просверлите отверстие на одной из сторон и используйте втулку, чтобы можно было провести кабель питания от ИБП/БРП и сетевой кабель к коммутатору.
Пустые панели
Заполните любое неиспользуемое пространство пустыми панелями. Это улучшает воздушный поток. Возможно, это не так важно, если серверная не настроена должным образом, но они помогают.
Фотографии, представленные читателем
Томас Кангас построил слегка модифицированную версию этой открытой серверной стойки, используя эти чертежи. Получилось довольно красиво.
Я не могу понять, кто создал показанную ниже вложенную версию, но я нашел их на Imgur, и он сказал, что использовал мои планы. Вышло очень мило, кто бы ты ни был.
Вот еще один от Imgur. Просто рама без шкафа и короче.
Крис воспользовался моими чертежами для создания закрытого серверного шкафа, добавил изоляцию Roxul для звукоизоляции и добавил вентиляторы сверху для охлаждения. Он получил приличное количество шумов.
Хорошие фотографии, присланные Дерфом, на которых видно дверное стекло из плексигласа с вентиляторами.
Бесплатные стеллажи для дров для хранения
К
Стейси Фишер
Стейси Фишер
Стейси — эксперт журнала The Spruce, который рассказывает о домашних проектах и поделках. У нее более 18 лет журналистского опыта, она выступала в качестве эксперта по DIY в шоу доктора Оз и нескольких радиошоу. Она опубликовала сотни статей и стала соавтором книги.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 02.08.22
Стрейтел / Getty Images
Создание стеллажа для дров своими руками — это простой проект для начинающих, который необходим, если у вас есть дровяной камин или дровяная печь. Эти планы стеллажей для дров содержат подробные инструкции по сборке, что делает его простым проектом, который вы можете построить за полдня.
Стеллаж для дров используется для хранения дров и растопки, поэтому вы можете легко получить к ним доступ зимой, но при этом держать их подальше от дома. Хорошая базовая стойка сохранит вашу древесину сухой и свободной от вредителей, удерживая ее над землей.
Эти планы стеллажей для дров бывают самых разных размеров, форм и стилей. Есть стеллажи большие, есть маленькие, стеллажи на колесах, стеллажи с крышей и даже внутренний план стеллажа для дров.
После того, как вы соорудили подставку для дров своими руками, заполните ее бесплатными дровами, и этой зимой вам будет тепло и уютно.
01 от 06
Коттедж под дерево
Этот бесплатный план стеллажа для дров строит стеллаж размером 18 x 45 дюймов, предназначенный для хранения дров на улице круглый год. Колеса добавлены к нижней части, так что вы можете легко перемещать его из одной области в другую. Простой слой краски и несколько металлических скоб доказывают, что место для хранения дров тоже может выглядеть стильно. Детали отделки включены в план, так что вы можете получить такой же точный вид, если хотите.
Тележка для дров на колесиках из The Wood Grain Cottage
02 от 06
Домик на углу
Если вы используете большое количество дров для камина или дровяной печи, этот большой склад бревен может стать для вас идеальным решением для хранения. Примерно 6 на 6 футов у вас будет достаточно места для хранения всех ваших дров на зимние месяцы. Основание, задняя рама и две боковые рамы строятся из пиломатериалов стандартных размеров, и для этого проекта требуется всего несколько инструментов.
Магазин бревен DIY из домика на углу
03 от 06
Домик Гадкого Утенка
Этот стеллаж для дров, сделанный своими руками, может быть небольшим, но он вмещает удивительно большое количество дров, сохраняя его над землей и защищая от снега и дождя. Он полностью построен из 2×4, и вам понадобится всего несколько инструментов, чтобы собрать все это вместе. Помимо инструкций по сборке, к этому проекту прилагается отличное видео. Вы можете убедиться, что ваша древесина остается очень сухой, поместив ее под навесом, например, под навесом сарая или сарая.
Маленькая и могучая дровница из домика гадкого утёнка
04 от 06
Домашняя дорога
Вот план стеллажа для дров, который строит большую стойку для хранения, и если вы активно пользуетесь дровами, это может быть идеальным для вас. Он собран из обработанных под давлением пиломатериалов нескольких размеров, которые вы могли бы разрезать в местном хозяйственном магазине при покупке. Это простая сборка, которая займет у вас всего час или два, чтобы собрать ее.
Подставка для бревен своими руками от Homeroad
05 от 06
Симпатичная ловкая девочка
Поднимите свое хранилище дров на новый уровень с помощью этого бесплатного плана стеллажа для дров, который использует утилизированную древесину, чтобы построить дом для ваших дров. Это действительно больше, чем просто стеллаж, это полноценный сарай, в котором дрова хранятся в порядке и в сухости. Есть две полки, верхняя поменьше для растопки и нижняя побольше для поленьев. Он построен на земле и имеет простую гофрированную крышу, так что все остается красивым и сухим.
Этот план сарая для дров включает в себя все, что вам нужно для его строительства. Там есть список материалов, список вырезов, инструкции по сборке, схемы, фотографии и даже видео.
