Самоделки для гаража своими руками со схемами и чертежами: Самоделки для гаража. Гаражные приспособления своими руками

Содержание

Гараж своими руками

Делаем простую, шлифовальную насадку для лобзика

Делаем оригинальную насадку для лобзика из подручных средств. Получилась отличная самоделка, которая точно станет помощником в гараже.

Делаем простую, шлифовальную насадку для лобзика Секретная задвижка или замок для гаража своими руками.

Иногда бывает нужда в каком-нибудь простом, но в тоже время и надежном устройстве запирания воротины или калитки. В этой статье я расскажу именно о такой самоделки.

Секретная задвижка или замок для гаража своими руками. Обратный молоток из анкерного болта для съёма подшипников и не только

Обратный молоток, который я сделал из анкерного болта своими руками, будет полезен не только для выбивания небольших подшипников, этой поделки можно найти кучу применений, я думаю что такой молоток должен быть у каждого в гараже.

Обратный молоток из анкерного болта для съёма подшипников и не только Небольшая поделка для гидравлического домкрата.

Иногда требуется приподнять или передвинуть очень тяжелые предметы, эта поделка для домкрата, как раз поможет в этом. Я с помощью этой поделки легко выдернул железные, ржавые столбы из земли.

Небольшая поделка для гидравлического домкрата. Нужная насадка для шуруповёрта или дрели в гараж

Ели вам постоянно нужно шлифовать разные детали из дерева и металла, то можно изготовить специальную насадку для дрели или шуруповёрта, очень актуально для гаража.

Нужная насадка для шуруповёрта или дрели в гараж Несколько советов для автолюбителя в гараж

Привет, предлагаю вашему вниманию несколько простых советов для автолюбителя в гараж, хотя они и дома пригодятся тоже.

Несколько советов для автолюбителя в гараж Контейнеры для хранения метизов в гараже из консервных банок

Банки из-под консервов мы обычно выбрасываем сразу. Но их можно использовать повторно для разных поделок, актуально это будет особенно в гараже, для хранения мелких деталей, шурупов и т.д.

Контейнеры для хранения метизов в гараже из консервных банок Самоделка для гаража из куска пластиковой трубы

Здравствуйте, уважаемые почитатели самоделок. Решил для вас придумать простую поделку из пластиковой трубы. Предназначена она для шлифования железа или деталей из дерева.

Самоделка для гаража из куска пластиковой трубы Простой съёмник в помощь автолюбителю своими руками

В этой статье предлагаю сделать простой съёмник, который пригодиться для многого. В гараже много инструмента не бывает), а если инструмент полезный, то тем более…

Простой съёмник в помощь автолюбителю своими руками Фиксатор для гаражных ворот своими руками

Практически у всех автовладельцев есть гаражи и наверное все сталкиваются с ситуацией фиксирования открытой створки гаража. Вот сегодня и поговорим, как просто сделать фиксатор для воротин.

Фиксатор для гаражных ворот своими руками

идеи, инструменты и приспособления для домашнего хозяйства своими руками

Полезные самоделки для гаража

Многие мужчины бредят строительством комфортного гаража, но когда строение, наконец, готово, думают, как сделать его функциональным, практичным, просторным одновременно.

Ведь автодом стоит использовать не только с целью хранения автомобиля, но и размещения садового инвентаря, инструментов, дополнительных комплектов шин, что позволит не захламлять жилой дом этими предметами. Наделить столь небольшое по размеру пространство описанными качествами позволят  самоделки для гаража: оригинальные решения при минимуме материальных затрат далее.

Самоделка для гаража: идеи по обустройству

Обустройство автодома – это не просто единоразовый подбор в гараже своими руками, предметов мебели, разнообразных систем хранения, всяких инструментов, домашнего мастера, а система мероприятий, направленных на рациональное планирование пространства, придание ему высокой функциональности, максимального уровня комфортабельности.

Важно не просто подобрать предметы гаражного интерьера, но и правильно их расположить, чтобы пользоваться пространством было комфортно, а само оно наполнилось уютом.

Крутая обстановка внутри гаражной постройки совсем не недосягаемая мечта, а реальность многих опытных автовладельцев. Как это сделать, если больших денег нет?

Можно продумать, сконструировать и изготовить уникальные приспособления для гаража, которые позволят рационально решить вопрос хранения внутри строения множества разных по размеру, форме, предназначению предметов.

сигнализация для гаража

Сигнализация из мобильного телефона.

Изготовленные самоделки для дома гаража своими руками позволяют решить множество вопросов, связанных с хранением специфических предметов внутри автодома:

  • как расположить шины и колеса, чтобы не сохранить возможность свободного перемещения по площади;
  • как организовать рабочее место с целью ремонта автомобиля, выполнения слесарных работ;
  • где хранить дачные инструменты, важные для хозяйства;
  • можно ли изготовить переноски, не владея чертежом, или без схемы самоделок для гаража не обойтись при работе;
  • как сконструировать компрессор своими руками: самоделка для продвинутых мастеров.

Постараемся описать поднятые темы максимально подробно далее.

Хранение шин и колес

Ни одного автовладельца не обойдет стороной проблема хранения несезонной «обуви» его транспортного средства. Куда положить шины, чтобы они не загромождали гаражное строение? Если воспользоваться идеями опытных автовладельцев, решить данную проблему не составит труда.

На выбор способа хранения шин съемников влияет характер их монтажа. Изделия с дисками стоит подвешивать за багажные ремни, цепи, металлические тросы с диаметром 4 мм или хранить  лежа стопками. Крепления ремней должны быть качественными, надежными. Их организовывают под потолком на стеновой поверхности и фиксируют на расположенной сверху балке.

хранение шин

Как хранить шины в гараже?

Также можно вбить в стеновую поверхность штыри или крюки, изгиб которых не очень большой. Изделия монтируют с шагом, чуть большим, чем диаметр шины. Подбирайте такую длину штырей, что такие приспособления для гаража торчали над шиной все на 1-2 см, не более. Набивать их стоит не под самой потолочной поверхностью, а чуть ниже, чтобы колеса влезли без трудностей.

Шины без дисков складировать стопками нельзя: только стоя. Лучше организовать отдельные полки, сварив конструкцию из профилированной трубы 20х20 или 30х30 мм. Помимо этого,  можно применить уголок. От использования круглой трубы стоит отказаться, так как она трудно поддается сварке инверторным сварочным аппаратом.

Сделайте из нее поперечины, чтобы шины легли и держались лучше.

Полки делайте следующих размеров.

Параметры полки под шины без дисковСоветы специалистов
Ширина4-х кратная ширина шины + 15 см запаса
Высотанемного выше наружного диаметра колеса

Полку повести на стену там, где на резину не будет падать свет, иначе она испортится.

Важно! При обустройстве автодома важно придерживаться правил безопасности. Если человек находится внутри строения, открывание дверей должно происходить моментально, без препятствий! Никакие приспособления для хранения инструментов не должны загромождать чрезмерно гараж, не оставляя прохода человеку.

Рабочее место

Большинство самодельных гаражных приспособлений автовладельцы изготавливаются с целью оборудования комфортного рабочего места, а также создания продуманной системы хранения инструмента.

Разного рода полки, умный стеллаж – это самые популярные способы решить данную проблему, но есть и другие. Опишем последовательность действий, выполнив которую любой автладелец сможет создать комфортную рабочую зону внутри автодом.

самоделки для гаража

Устройство для снятия подшипников.

На начальном этапе определим, где расположить рабочий стол с инструментами.

Существует несколько вариантов:

  1. Использовать под него всю ширину дальней стены.
    Такое решение актуально, когда автодома довольно просторный, характеризуется достаточной длиной, возможностью «украсть» где-то 1,5 м основной площади. Позитивной стороной данного решения является возможность компактного расположения изделий. Проходу вдоль транспортного средства в гаражной постройке ничего мешать не будет. Слабым местом такой идеи является тот факт, что человеку придется преодолевать приличное расстояние до рабочего стола, чтобы взять инструмент при работе на улице.
  2. Применить одну из длинных стен.
    Эта идея подходит широкому гаражу небольшой длины. Расположите стол, верстак слева от входной и со стороны водительской двери. Выносить актуальный инвентарь из гаража будет гораздо проще, но продвигаться вдоль машину потребуется осторожно.
  3. Угловое расположение стола.
    Является хорошим вариантом, так как позволяет рационально планировать пространство свободного угла. Специалисты советуют: повысить функциональность рабочей зоны можно, если сделать одну из сторон стола длиннее второй. Места в гараже автомобилю останется много.

Далее нужно понять, какой стол стоит сконструировать. Можно воспользоваться вариантом из досок, обшитым фанерой. Такие приспособы для гаража обойдутся малыми деньгами, но при этом будут довольно комфортабельными.

Если автовладелец владеет сваркой, можно изготовить своими руками раму из уголка, а затем обшить ее влагостойкой фанерой. Можно применить и более дорогостоящие материалы, если того позволяет бюджет.

Где хранить мелкий инструмент? Под поверхностью стола установите полки, сделайте выдвижные ящики. Второй вариант более удобен, но изготовить его гораздо сложнее полок. Можно подобрать готовые корзины из пластик с толстыми стеночками.

На заметку! Можно воспользоваться оригинальной идеей и сконструировать стеллажи под инструменты из б/у канистр с ручкой сверху. Вырежьте одну из боковин, используйте канистру  как ящик.

Хранение инструмента

Очень важно организовать хранение инструментов для гаража, дачи, автосервиса.  таким образом, чтобы все лежало согласно выбранному порядку, находилось всегда под рукой, оперативно находилось для работы.

Можно подготовить самодельные закрытые ящики, но с такой системой хранения сложно помнить, где лежит конкретная вещь. Если не возвращать инструмент на место, через некоторое время найти его будет крайне сложно: потребуется открывать конструкцию и перерывать содержимое всех ящиков.

инструмент на рабочем местеСуществует несколько идей, чтобы хранить мелочи и инструменты рационально:

Металлическая сетка из проволоки 2 мм с клеткой 10 см

Ее крепят стеновой поверхности, откусывая, отгибая некоторые прутики. Создав своеобразные крючки, дополнив клетку перекладинами, можно применить ее под хранение мелких изделий. В магазинах продаются специальные крючки, которые можно крепить на сетку, если изготовить их самостоятельно не желания.

Изготовление специальной полки под отвертки

Возьмите доску или фанеру с толщиной 15 мм. Материал хорошенько ошкурьте, чтобы от прикосновения к нему не оставалось. Далее просверлите один или несколько рядов отверстий разного диаметра. Если ширина доски позволяет, некоторые отверстия делайте крупными. Они подойдут стамеска, ручкам молотков.

На заметку! Получившиеся сколы обязательно зачистите наждачкой. На стену такую полку вешают с помощью обычного кронштейна.

Пассатижи, плоскогубцы и кусачки

Создание доски для пассатижей, плоскогубцев, кусачек. Такой инвентарь крайне сложно хранить удобным образом. Иногда их подвешивают на сетке, но это неудобно. Лучше прикрепите неширокую доску на стену, на которую надевайте инструмент. Чтобы достичь комфортного пользования, одну сторону доски нужно сточить. Тогда в срезе она станет похожей на равнобедренный треугольник, а инструмент сядет надежнее.

Аккумуляторы и батарейки

Для хранения инструментов на аккумуляторах, зарядок и запасных батареек к ним стоит сделать ящик с поперечной полочкой. Выполните пропилы разного формата в нижней части ящика и вставляйте в него электроинструмент, а поперечную полочку, крышку ящика используйте как обычные полки.

Самодельные переноски для гаража

Даже прекрасно освещенному автодому характерен один недостаток: под днищем автомобиля темно, практически как ночью. Для создания подсветки этой зоны стоит применить переносные переноски для гаража. Это наиболее простые, но очень полезные приспособления для гаража, изготовить которые своими руками несложно.

Конструкция изделия проста: патрон с небольшим экраном и крючком прикрепляются к проводу. В него вставляется обычная лампочка накаливания или экономка. Чтобы не разбить по неосторожности лампочку, важно найти удобное место для подвешивания переноски.

Также важно подобрать такое расположение лампочки, чтобы излучаемый ею свет направлялся в нужную сторону. Иными словами, систему можно доработать, а как, мы расскажем далее.

Небьющийся патрон для лампы

Как сделать освещение в гаражеВажно предусмотреть каждую мелочь в гараже: все для ремонта машины должны быть безопасным. Поэтому стоит доработать обычный патрон, придав ему небьющиеся качества. Изготовьте из пластиковой бутылки своеобразный абажур, который надежно защитит  хрупкую колбу энергосберегающей лампочки.

Также можно применить светодиодную лампу к такому абажуру, а лампа накаливания нагреется и расплавит пластик.

Чтобы создать пластиковый абажур, потребуется выполнить следующее:

  • найдите полупрозрачную бутылку со стенками средней толщины;
  • в ней организуйте окошко в 1/4 диаметра самой бутылочки;
  • срежьте горлышко так, чтобы внутрь изделия можно было вмонтировать лампу, но таким образом, дабы вкрученная колба прижала ее к патрону;
  • соберите конструкцию, испробуйте ее.

Переноска из светодиодного встраиваемого светильника

Продолжаем рубрику «советы от гаражного самоделкина». Еще одним способом доработать обычную переноску для работы в гаражной яме является замена лампы накаливания на плоский светодиодный встраиваемый светильник, работающий от сети с напряжением 220 В. А как это сделать из обычного изделия, расскажем далее.

светодиодный светильник

Чертеж светодиодного светильника.

Также потребуется шнур с вилкой, кусочек пластикового подоконника, чуть больший по размеру, чем сам светильник, для монтажа светового прибора.

Размеры выбирает автовладелец на свое усмотрение, а последовательность работы такова:

  • с одной стороны в подоконнике выпилите отверстие, диаметр которого меньше диаметра корпуса светильника;
  • удалите штатное крепление прибора;
  • проденьте проводок через ячейки подоконника, выведите его в организованное отверстие;
  • подключите светильник;
  • приклейте его к основанию;
  • отрежьте от подоконника полоски пластика и ими заклейте боковины;
  • из кусочка жести согните скобу, прикрутив ее саморезами к светильнику.

Итог

Основная идея при обустройстве строения для автомобиля, дачного домика, которую стоит придерживаться в работе, – это рациональное планирование пространства. Размещение предметов осуществляйте так, чтобы все они находились под рукой, хранились в порядке.

Сделать это помогут интересные и полезные самоделки в гараж. Тогда дача, гараж всегда будут выглядеть опрятно, а находиться внутри строения будет уютно.

Полезные самоделки для гаража

Приветствую, Самоделкины!
Эта статья посвящена людям, вторым домом для которых является гараж и которые шарят в электронике. Вообще для гаража можно изготовить 100500 полезных электронных устройств. Но сегодня автор (AKA KASYAN) предлагает рассмотреть 3 схемы средней сложности, которые могут быть использованы для самых разных целей и будут весьма кстати не только для гаража.

Итак, давайте приступим.

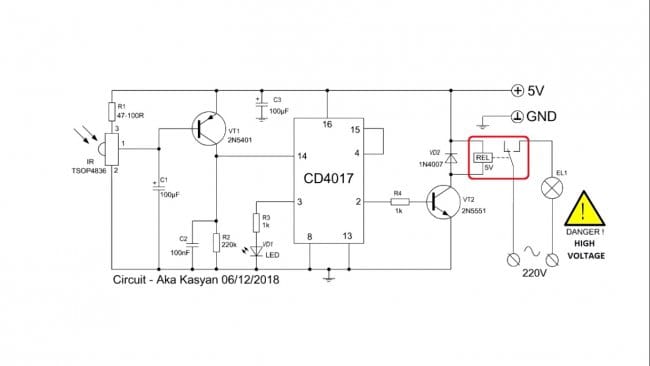

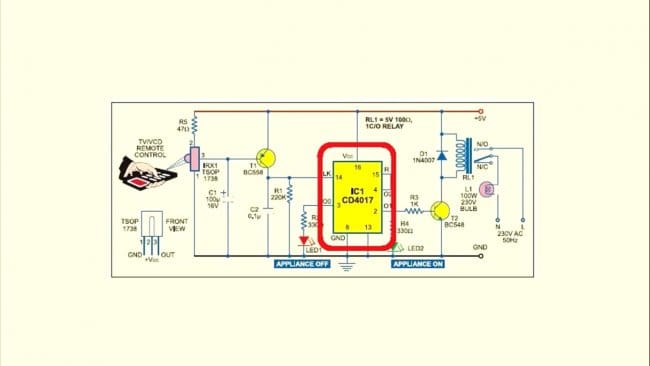

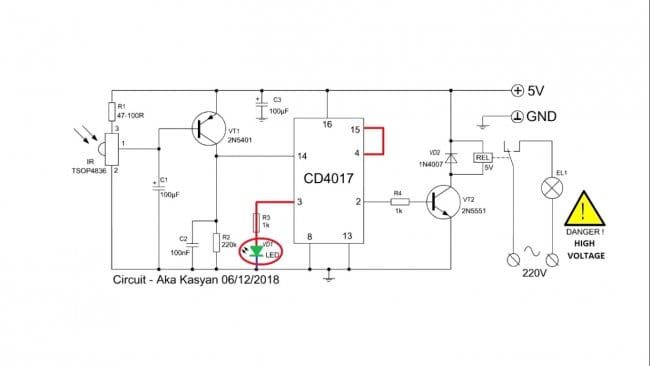

Простой выключатель с дистанционным управлением можно изготовить на базе десятичного счетчика дешифратора cd4017.

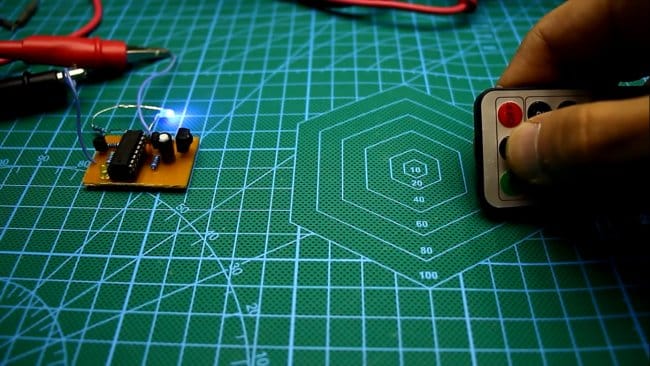

Управляется такой выключатель с любого инфракрасного пульта дистанционного управления, например, от телевизора, DVD проигрывателя и так далее.

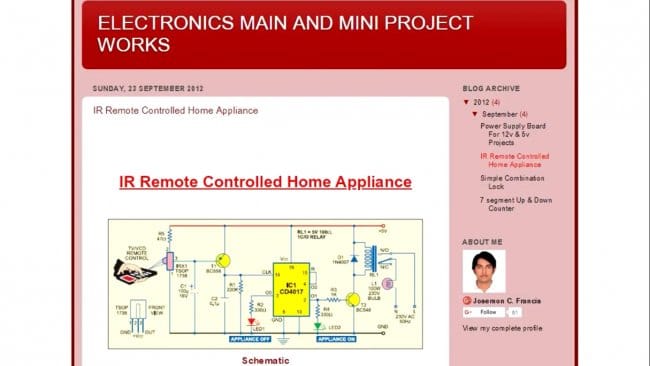

Схема обращается на зарубежных сайтах с 2011 года.

Первоисточник, к сожалению, найти не удалось, но одно ясно - вариант такого выключателя довольно популярен и встречается чуть ли не на каждом сайте. Счетчик имеет 10 выходов.

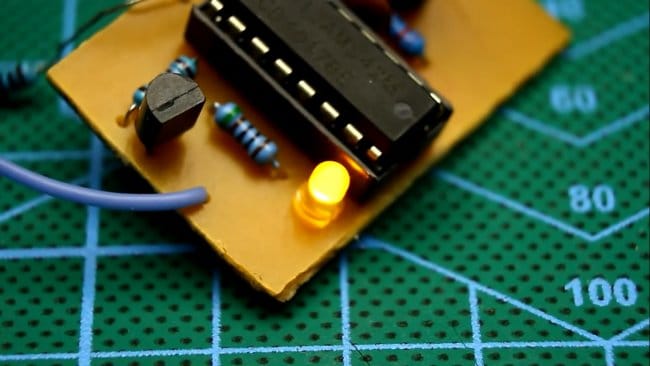

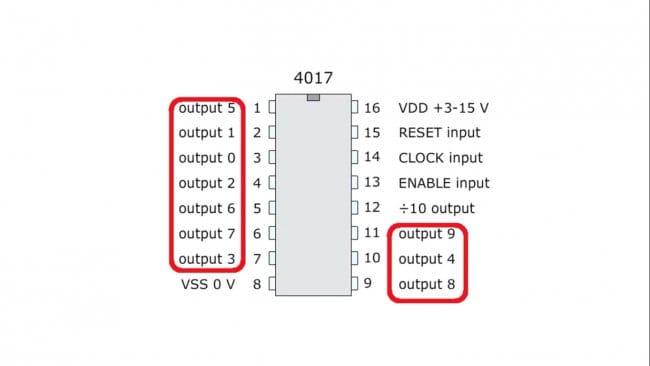

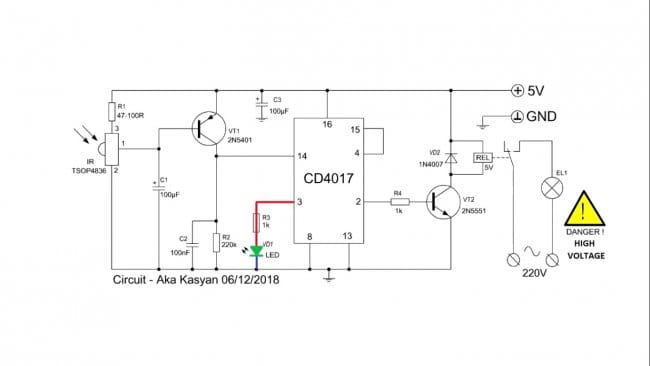

После подачи питания на первом выходе микросхемы (а это у нас контакт под номером 3) имеем сигнал высокого уровня или логическую единицу.
По схеме к этому контакту подключен светодиод, который засветится сразу же, как только мы подадим питание на схему.

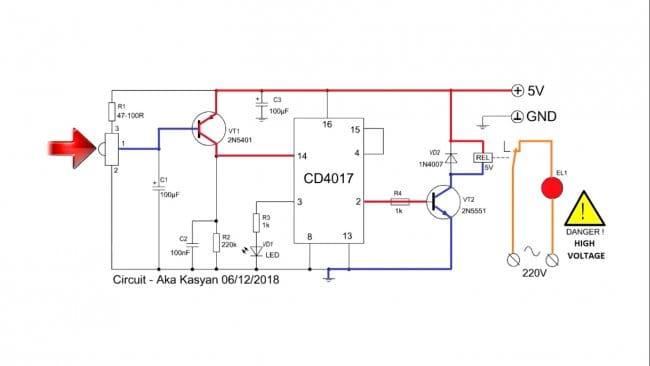

Инфракрасный сигнал с пульта принимается приемником. Как правило, на выходе такого приемника, логическая единица или сигнал высокого уровня если на него не поддается инфракрасный сигнал, и логический ноль, если на приемник поступает сигнал. Сигналом в данном случае, автор называет инфракрасное излучение с пульта управления.

Выход приемника соединен с базой биполярного транзистора прямой проводимости. При отсутствии инфракрасного сигнала транзистор закрыт, при наличии сигнала он срабатывает. Через его открытый переход плюс (+) от источника питания поступает на вход счетчика, и единица переключается на 2-ой выход или вывод №2.

В этом случае сработает 2-ой транзистор. Через его открытый переход поступит питание на обмотку реле и последнее сработает, коммутируя нагрузку.


При повторном нажатии на любую кнопку пульта, единица переключится на 3-ий выход или вывод 4. Транзистор закроется, нагрузка отключится. Четвертый вывод микросхемы в свою очередь подключён к выводу сброса счетчика. Таким образом отсчёт начнётся сначала и загорится соответствующий светодиод.

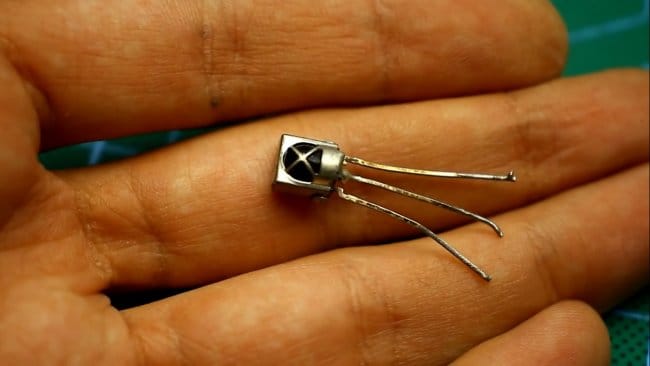

Насчет инфракрасного приемника. Расположение их выводов могут отличаться, поэтому автор советует найти datasheet и изучить. Приемник можно взять от нерабочей бытовой техники с инфракрасным управлением.

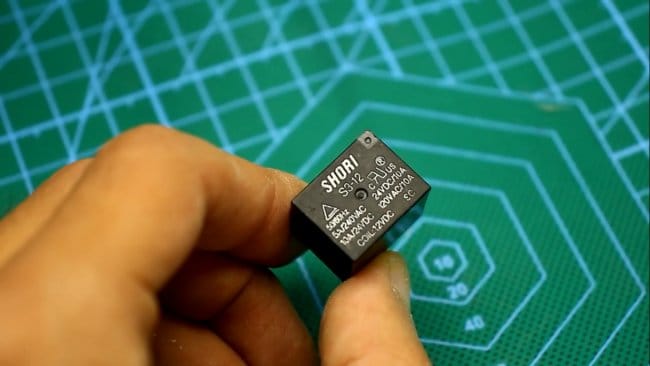

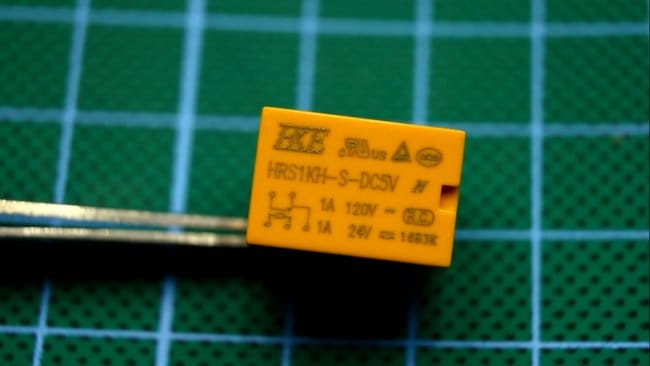

Реле подбирается с напряжением катушки 5В.

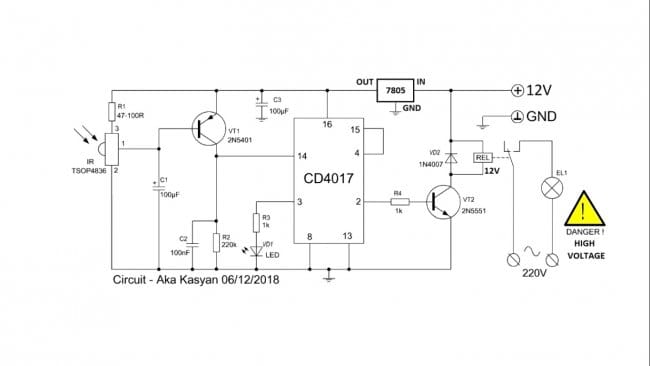

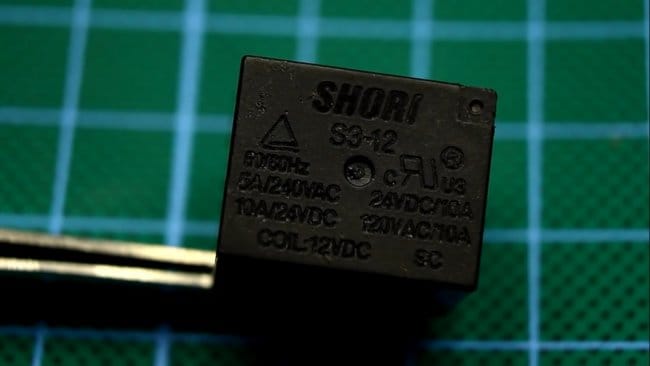

Можно использовать и 12-вольтовые реле, в этом случае схему управления нужно питать от понижающего стабилизатора на 5-6В, а на вход схемы подавать 12В.

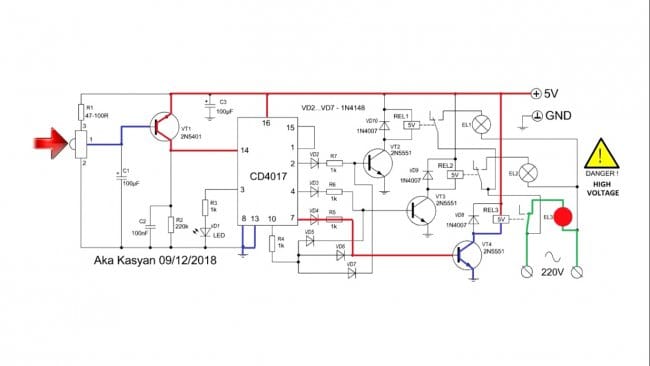

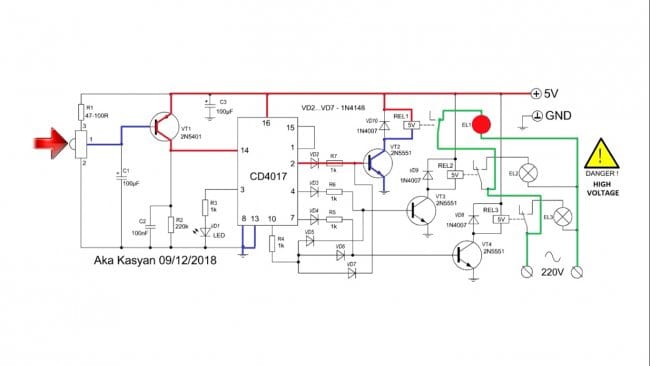

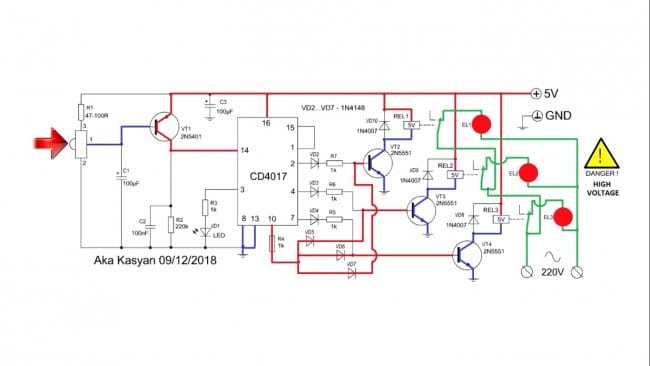

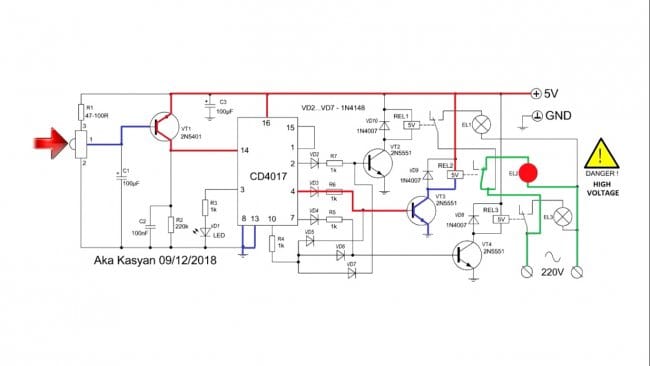

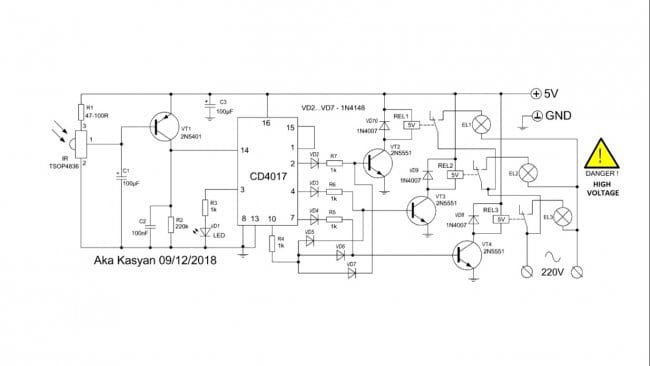

Вторая схема была разработана автором на базе первого варианта. Данный выключатель может управлять 3-мя разными нагрузками, по сути это уже переключатель, имеем 4 режима работы.

Первое нажатие - на выводе 2 появляется единица и сигнал высокого уровня открывает первый транзистор. Срабатывает первое реле, коммутируя нагрузку, например, лампочку.

Второе нажатие - единица со 2-го вывода переключается на 4-ый. Первое реле отключается и срабатывает второе, активируя вторую лампу.

Тоже самое происходит при следующем нажатии и срабатывает 3-е реле.

Четвертое нажатие - единица появляется на выводе 10 и через диодную развязку эта единица поступает на базы всех 3-ех транзисторов, что приводит к одновременному срабатыванию всех 3-ех реле и соответственно светятся все лампы.

Последующее нажатие на кнопку приводит к отключению всех нагрузок, так как следующий выход соединен с выводом сброса счетчика и отсчет начинается с ноля, то есть, единица появляется на выводе 3 и цикл повторяется.

В данном варианте также использованы 5-вольтовые релюхи. Их можно заменить на 12-вольтовые точно таким же образом, как в случае первой схемы. Печатные платы как всегда можете скачать вместе с общим архивом проекта.

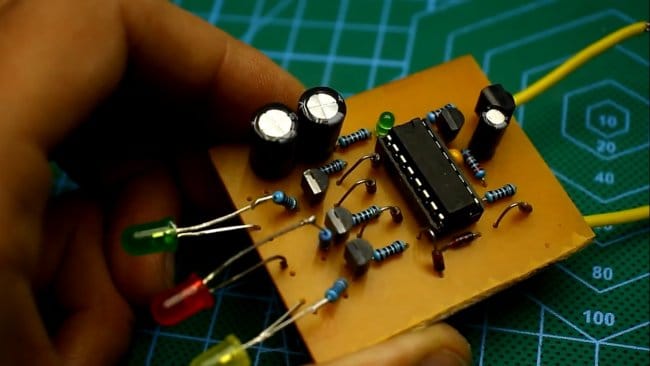

Второй вариант более функциональный, его удобно использовать в больших гаражах, в которых несколько источников света. Такой выключатель позволит активировать освещение в том участке гаража где вы работаете.

Естественно выключатель можно использовать для активации разных нагрузок, электрического отопления, освещения и так далее, все зависит от вашей фантазии. Схемой можно управлять почти с любого пульта на расстоянии до 10м. Мощность подключаемой нагрузки зависит исключительно от пропускной способности реле. Обе схемы работают даже с 50-процентным разбросом номиналов используемых компонентов. Транзисторы практически любые малой мощности, соответствующей проводимости. С поиском компонентов проблем возникнуть не должно. Схемы работают сразу после подачи питания и не требуют дополнительной наладки, если конечно же все собрано правильно. Поэтому автор рекомендует собирать их на печатных платах из архива.

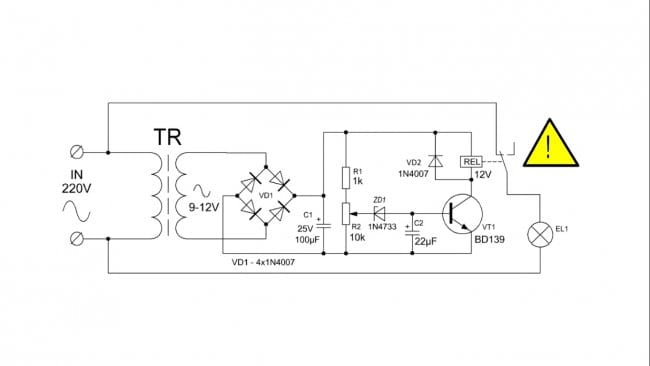

Наша третья схема защитит электроприборы от скачков сетевого напряжения.

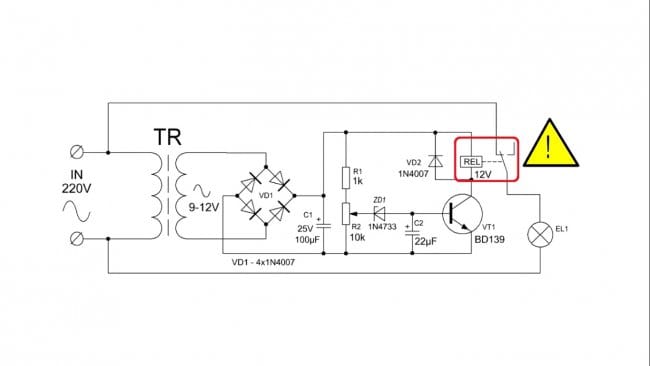

В этой схеме у нас опять же использовано электромагнитное реле, на сей раз 12-вольтовое.

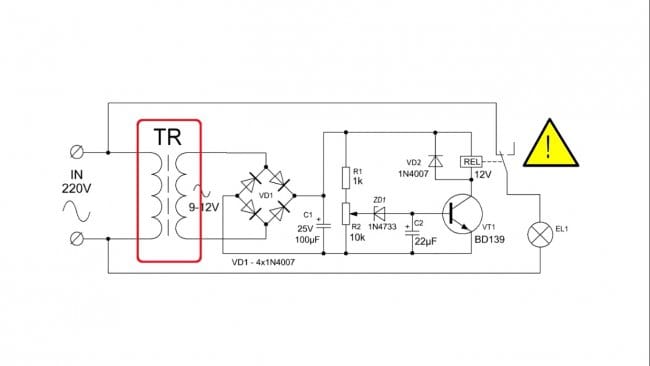

Для того чтобы гальванически развязать низковольтную схему управления с сетевой частью был задействован маломощный понижающий трансформатор.

Вторичная обмотка трансформатора должна обеспечить напряжение 9-12В при токе от 150 до 300мА, то есть, трансформатор нужен с мощностью где-то 2-3Вт. Можно и больше, но нет смысла.

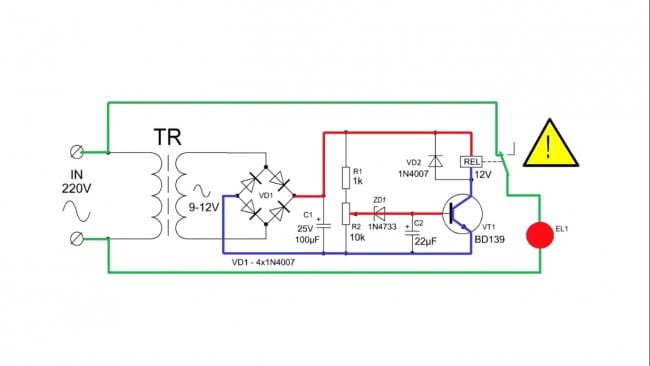

Если сетевое напряжение возрастает до недопустимого уровня срабатывает стабилитрон, что приводит к отпиранию транзистора и срабатыванию реле, и нагрузка, которая подключена в сеть через схему защиты моментально отключается.

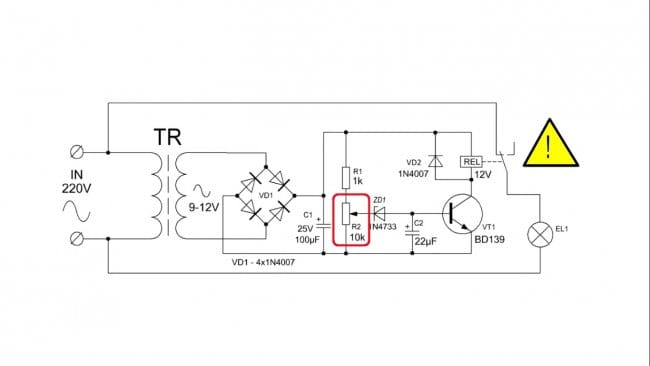

Настраивают схему вращением подстроечного резистора.

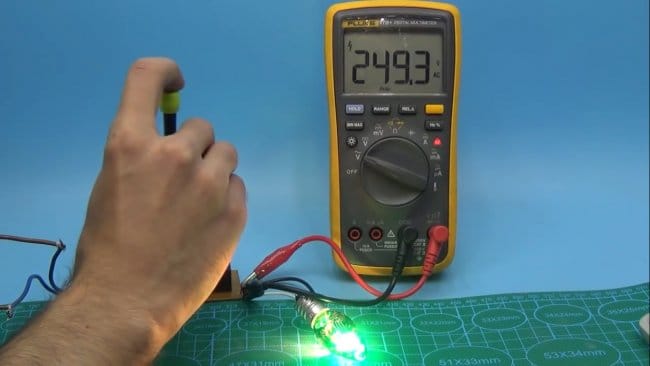

Для начала нам нужен регулируемый источник переменного напряжения. Подаём на схему защиты напряжение 250В и вращаем подстроечный резистор до тех пор, пока реле не сработает.

Этим настройка завершена. Увеличение сетевого напряжения приводит к увеличению напряжения на вторичной обмотке нашего трансформатора, следовательно, растет и напряжение питания схемы управления. Если оно больше выставленного порога, сработает стабилитрон и случится то, о чем говорилось в начале.
А теперь пора испытать нашу схему. Небольшая лампочка подключена в качестве нагрузки, мультиметр показывает напряжение в сети.

Как видим, все работает. Эту схему можно встроить в удлинитель, либо в отдельную коробку и пользоваться на здоровье. Стоит отметить, что мощность подключаемой нагрузки зависит от допустимого тока через контакты реле. Усиливайте дорожки на печатной плате припоем, если собираетесь подключать к схеме нагрузки большой мощности.

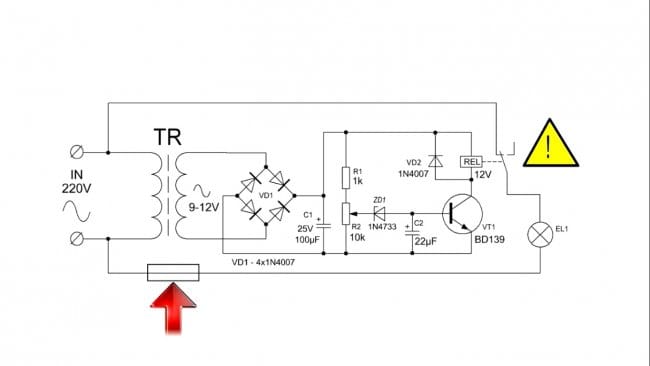

Настоятельно рекомендуется добавить в схему предохранитель.


Ток предохранителя подбирается в зависимости от вашей нагрузки. Например, если планируете подключать к схеме нагрузки с мощностью до 1кВт, то предохранитель нужно взять где-то на 6А. Реле в таком случае должно быть рассчитано на ток не менее 10А. Двойной запас по току - залог надежной работы схемы.

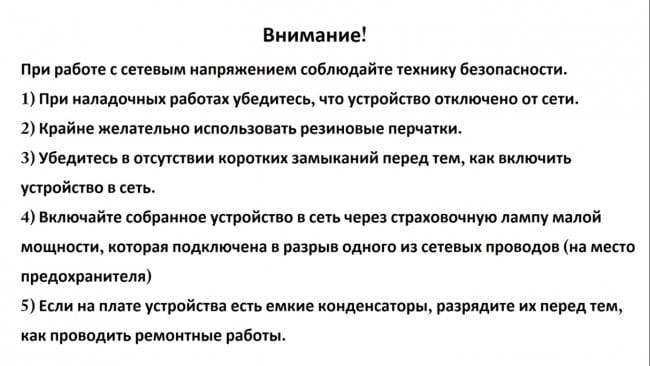

Ну и в конце стоит напомнить, что нужно соблюдать предельную осторожность при работе с сетевым напряжением. Во время наладки необходимо отключать прибор от сети и использовать резиновые перчатки.
Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Полезные приспособления для гаража своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для рационального использования пространства используются коммуникации и приспособления для гаража своими руками из подручных материалов. Необходимо задействовать в процессе стены, подземный уровень, разместить внутри помещения станки, организовать нормальное освещение.

Приспособления для гаража своими руками

Приспособления-самоделки для гаража

Содержание статьи

Видео: 29 полезных самоделок для гаража

Рекомендации обустройства гаража

Для комфортной эксплуатации помещения, предназначенного для хранения авто, следует придерживаться определенных рекомендаций:

  • инструмент обязан быть максимально доступным;
  • места хранения, оборудованные полками/стеллажами, значительно удобнее;
  • верстаки, смотровая яма, самодельные станки и приспособления для гаража своими руками расширяют возможности автовладельца;
  • погреб позволяет сэкономить пространство участка;
  • от качества освещения зависит производительность работ, мелкого ремонта.
Организация рабочего пространства внутри гаража

Организация рабочего пространства внутри гаража

В зависимости от габаритов постройки площадь, занятая оборудованием, приспособлениями, коммуникациями, не должна быть больше 10 – 20% от размеров пола гаража.

Места хранения, стеллажи, верстаки

В 80% случаев приспособления для гаража своими руками сооружаются для хранения аксессуаров, инструмента, комплектации автомобиля. При этом следует учесть, что самыми громоздкими деталями машины являются комплекты зимней/летней резины в зависимости от сезона.

Правила хранения шин

Правила хранения шин

Хранить колеса удобнее на кронштейнах следующей конструкции:

  • две треугольных рамки из уголка, соединенные перемычками из любого металлопроката;
  • треугольники крепятся к стене, колеса устанавливаются перпендикулярно несущей конструкции, чуть проваливаясь между перемычками.
Кронштейны для хранения колес

Кронштейны для хранения колес

Это самый экономичный вариант хранения резины в межсезонье. Наиболее востребованы автолюбителями прямые и угловые верстаки. Нижнее пространство обычно заполняется полками или ящиками, на столешнице располагаются заточные станки, тиски.

Самодельный гаражный верстак

Самодельный гаражный верстак

Пример организации углового рабочего места

Пример организации углового рабочего места

Весьма удобным может стать складной верстак

Весьма удобным может стать складной верстак

Дерево - универсальный материал как для верстаков, так и для стеллажей

Дерево — универсальный материал как для верстаков, так и для стеллажей

Деревянный верстак проще соорудить самостоятельно, однако он обладает меньшим ресурсом, чем аналог из металлопроката, который нужно сваривать. Если в несущие стены при строительстве не заложены уголки для полок, проще изготовить стеллажи из металлопроката или пиломатериала.

Самодельные гаражные стеллажи

Самодельные гаражные стеллажи

Использование для стоек стеклянных бутылок

Использование для стоек стеклянных бутылок

Встроенные шкафы обладают большой компактностью

Встроенные шкафы обладают большой компактностью

Оригинальные подвесные полки подойдут для хранения динномеров

Оригинальные подвесные полки подойдут для хранения длинномеров

Конструкция и расположение стеллажей внутри каждого гаража слишком индивидуально, чтобы следовать общим рекомендациям.

Смотровая яма и погреб

Нужным приспособлением для гаража своими руками становится смотровая яма. Причем, владельцу не обязательно производить весь ремонт самостоятельно. Подземная коммуникация может использоваться в случаях:

  • осмотр ходовой, рулевой, тормозной системы перед дальней поездкой;
  • замена масла, позволяющая сэкономить, не занимающая много времени;
  • мелкий ремонт, который позволяет осуществлять квалификация владельца.
Смотровая яма в гараже

Смотровая яма в гараже

Вход в погреб удобнее устраивать из ямы, так как это позволит забетонировать несколько ступеней вместо использования приставной лестницы.

Погреб под гаражом

Погреб под гаражом

Основными нюансами этих конструкций являются:

  • вспучивание глинистых грунтов вредно для подземных конструкций;
  • поэтому утепляются пенополистиролом снаружи все элементы ямы и погреба;
  • в подстилающем слое перед бетонированием, обратных засыпках пазух котлованов используется песок или щебень;
  • по периметру подземных конструкций на уровне подошвы укладываются дрены для сбора и отвода воды.
Дренаж подвала

Дренаж подвала

Ширина ямы должна позволять заезжать на нее водителю без освещения.

Освещение и вентиляция

В гаражах чаще используются параллельные схемы осветительных приборов. Один светильник позволяет пользоваться конкретной зоной, несколько приборов включаются во время крупного ремонта, посещения погреба. Минимальный расход электроэнергии обеспечивается светодиодными лампами. Большим ресурсом обладают приборы дневного освещения.

Освещение гаража

Освещение гаража

В автомобилях используются ядовитые, вредные ГСМ, поэтому становятся актуальными приспособления для вентиляции гаража своими руками, позволяющие создать воздухообмен. Приток организуется снизу:

  • гараж – продухи в кладке, защищенные решетками;
  • погреб – труба из гаража или с улицы.
Вентиляция гаража и погреба под ним

Вентиляция гаража и погреба под ним

Вытяжка монтируется под перекрытием погреба, крышей гаража либо имеет вид продухов в капитальных стенах в самых высоких точках.

Статья по теме:

Другие полезные идеи

Полезные приспособления для гаража своими руками могут изготавливаться из использованной посуды, инвентаря, оставшихся после стройки материалов. Например, приклеив крышки пластиковых банок горизонтально/вертикально, владелец получает удобную прозрачную посуду для оснастки или метизов, которая всегда под рукой.

Приспособление для хранения мелких деталей, инструментов, метизов

Приспособление для хранения мелких деталей, инструментов, метизов

Интересная стойка для хранения отверток из ПВХ-трубы

Интересная стойка для хранения отверток из ПВХ-трубы

Самодельные станки

Из электроинструмента можно собрать самодельные станки и приспособления для гаража:

  • сверлильный – дрель, зафиксированная хомутами в приспособлении, перемещающемся шестерней по рейке;
Сверлильный станок из дрели

Сверлильный станок из дрели

  • отрезной – зажатая аналогичным образом УШМ с оснасткой по металлу или дереву;
Отрезной станок из УШМ

Отрезной станок из УШМ

Токарный станок из дрели

Токарный станок из дрели

Преимуществом станков является более точное позиционирование оснастки относительно заготовки. Оборудование получается разборным, дрель и УШМ моно снять, применить по назначению.

Статья по теме:

Гидропресс

Простейшая конструкция гидравлического пресса получается из автомобильного гидродомкрата. Для выпрессовки/запрессовки подшипников, прижима/сжатия деталей потребуется соорудить раму и съемный подвижный упор. Рама состоит из 4 швеллеров, приваренных друг к другу. Наверху конструкция усилена ребрами жесткости (косынками), снизу добавлены поперечные уголки, придающие рамке устойчивость.

Гидропресс своими руками из домкрата

Гидропресс своими руками из домкрата

Упор подтянут в нормальном положении к верхней перекладине рамки мощными пружинами. Между ними устанавливается гидродомкрат, по мере необходимости прижимающий упор к нижней перекладине рамки. Усилие пресса регулируется домкратом, габариты рабочей зоны подбираются в зависимости от размеров заготовок.



И напоследок еще несколько примеров полезных вещей для гаража.

Стеллажи для хранения и потолка

Стеллажи у потолка

Кармашки для хранения отрезных дисков из одноразовых тарелок

Кармашки для хранения отрезных дисков из одноразовых тарелок

Уголок электроинструмента

Уголок электроинструмента

Приспособление для удобного хранения ниток и веревок

Приспособление для удобного использования ниток и веревок

Обрезки ПВХ трубы - идеальный материал для создания удобных мест хранения

Обрезки ПВХ трубы — идеальный материал для создания удобных мест хранения

Удобные выдвижные стеллажи для хранения инструмента

Удобные выдвижные стеллажи для хранения инструмента

Видео: самодельные приспособления для гаража



Удобные выдвижные стеллажи для хранения инструмента

Экономьте время: отборные статьи каждую неделю по почте

Приспособления для гаража своими руками — самодельные станки, инструменты

Многие автовладельцы используют свой гараж в качестве мастерской, наполняя его постепенно практичными приспособлениями, облегчающими ремонт и обслуживание авто. Многие из них можно изготовить самостоятельно, используя рекомендации, представленные в данной статье.

Видео самодельные станки и приспособления для домашней мастерской

Многие приспособления для гаражной мастерской можно сделать самостоятельно, видео ниже, демонстрирует некоторые из них.

Гаражные самоделки – приспособления, существенно облегчающие гаражную жизнь, кроме того работают они не хуже заводских станков. Оснастив свою мастерскую такими приспособлениями, можно самостоятельно изготовить нужные детали для авто, а также различные поделки для дома или дачи.

Видео самодельные инструменты и приспособления для гаража

Сложно предугадать наперед какие приспособления могут понадобиться при проведении ремонта авто, тем не менее, существуют некоторые самоделки, некоторые используются чаще всего. Некоторые из них можно посмотреть на видео ниже.

Чертежи самодельных приспособлений

Трубогиб для профильной трубы

Трубогиб – полезное в домашнем хозяйстве приспособление, позволяющее выгнуть металлическую или полимерную трубу под определенным градусом. Гнутые трубы часто применяют при обустройстве парников и теплиц, монтаже отопления и других потребностей. Воспользовавшись представленным чертежом, ручной трубогиб можно изготовить самостоятельно.

Малогабаритные самодельные тиски

Тиски – практичное приспособление, используемое при выполнении слесарных работ. С его помощью удается надежно фиксировать требующую слесарной обработки деталь в определенной позиции.

Состоит данное приспособление из нескольких деталей:

  • опорная плита;
  • 2-е губы – подвижной и не подвижной;
  • рукоятка;
  • винт ходовой части.

С помощью малогабаритных слесарных тисков, чертеж которых представлен выше, удобно проводить заточку и другую обработку мелких деталей.

Фрезерный станок с ЧПУ по дереву

Наличие в домашней мастерской фрезерного станка с ЧПУ позволяет выполнять целый ряд работ по механической обработке дерева.

Самодельный фрезерный станок состоит из нескольких узлов и деталей:

  • станина;
  • суппорты, предназначенные для перемещения фрез;
  • направляющие суппортов;
  • шпиндель с установленной фрезой;
  • микроконтроллер или плата коммутаций с микросхемами, обеспечивающих автоматизацию работы станка;
  • электродвигатель с блоком питания;
  • драйверы, отвечающие за передачу команд от контроллера на электродвигатель;
  • пылесос для сборки образующихся в результате работы станка опилок.

Фрезерный станок с ЧПУ, сделанный своими руками, позволяет выполнять гравировальные и фрезеровальные работы.

Самодельные приспособления для ремонта автомобилей

Съемник поводков стеклоочистителя – специальный инструмент, облегчающий процесс снимания поводков дворников. Изготовить его можно самостоятельно из куска арматуры, швеллера шестерки и болта десятки. Для этого с помощью сверлильного станка выполнить отверстия на 14 и приварить 2 гайки по обе стороны отверстия и ручку из арматуры, ввернуть болт в заготовку и, надев термоусадку, ввинтить резьбовую заклепку. Инструмент готов.

Другой вариант приспособления для съемки поводков стеклоочистителя представлен на фото ниже.

Еще одно полезное самодельное приспособление, с помощью которого можно самостоятельно вручную выполнить перебортовку колес. Другой вариант этого приспособления  можно видеть на фото ниже.

При проведении серьезного ремонта автомобиля без подъемника, как правило, не обойтись. Устройство, изготовленное в заводских условиях, стоит недешево, а требуется не так уж часто, поэтому вполне может быть заменено на приспособление, изготовленное в домашних условиях.

Самодельные станки и приспособления для гаража

Изготовив приспособления для шиномонтажа и балансировки, можно самостоятельно выполнять данные работы, существенно сэкономив средства на обслуживании авто. Кроме того подобные приспособления придут на выручку, если нет возможности приехать в специализированный шиномонтаж.

В своей гаражной мастерской можно оборудовать универсальный станок для шиномонтажа используя подручные материалы — металлические трубы и ступицу.

Выполняя различные поделки для дома, часто возникает необходимость просверлить ровное отверстие. Это сложно выполнить обычной дрелью, но если изготовить стойку для дрели, типа той, что изображена на фото, то сверлить без перекосов будет гораздо проще. Выполнить такую конструкцию можно из различных материалов. Например:

Воспользовавшись схемой, представленной ниже, можно самостоятельно смастерить сверлильный станок из дрели.

Использование самодельного пресса позволит в гаражной мастерской изготавливать изделия методом прессования. Изготовить подобное устройство можно из гидравлического домкрата, закрепленного вверху станины, в свою очередь сваренной из подручных материалов. Давление в таком случае направлено вниз.

Другой вариант самодельного пресса, конструкция которого предполагает крепление домкрата у основания станины. В этом случает процесс давления производится вверх.

С помощью самодельного пресса можно выполнить рихтовку, согнуть листы металла, спрессовать картон, скрепить отдельные элементы. Видео ниже демонстрирует, как сделать такое нужное приспособление самостоятельно.

Приспособления для хранения инструмента в гараже

Наличие порядка является залогом комфортного использования рабочего мест в гараже. Обеспечить этот порядок на рабочем месте призваны специальные органайзеры, позволяющие удобно хранить и легко находить нужные инструменты. Сделать такие приспособления можно самостоятельно, используя при этом подручные средства.

Простым и доступным способом хранить ручной инструмент, является настенный органайзер, сделанный из жестяных банок, прикрепленных к фанерному листу. Дополнительно к нему можно прибить несколько крючков или гвоздей, чтобы удобно развесить измерительный и электрический инструмент. При отсутствии жестяных банок, в качестве держателей можно использовать ПВХ-трубы различного диаметра, нарезанные на отрезки и шурупами прикрученные к листу фанеры или ДСП.

Еще проще сделать специальное приспособление для хранения отверток. Для этого необходимо взять деревянный брусок и просверлить в нем отверстия нужного размера. Готовый держатель закрепить на стене. На таком же держателе можно организовать систему хранения стамесок и долото. Достаточно в деревянной заготовке выпилить специальные отверстия. Таким же образом можно сделать и держатель для электроинструментов, выпилив соответствующие отверстия в деревянной полке.

Интересный способ хранения инструментов предложен на фото выше. Его принцип построен на использовании магнитных лент, прикрепленных к металлическим планкам. С помощью подобной системы удобно хранить сверла, ключи и другие металлические инструменты.

Удобные и практичные органайзеры для хранения шурупов, болтов, гвоздей и другой мелочовки можно сделать своими руками из прозрачных пластиковых банок с крышками. Чтобы они не занимали место, следует прикрепить их за крышку снизу к полке. Этот и другие способы хранения инструментов позволяют рационально использовать место в гараже и все необходимое под рукой.

Видео, представленное ниже, демонстрирует, как самому обустроить в мастерской или гараже простую и удобную систему хранения инструментов.

Самодельные приспособления по дереву для домашней мастерской

Самодельный фрезерный станок

Фрезерные станки, изготовленные в домашних условиях, могут выполнять одну или несколько операций. Предпочтение, конечно же, отдается многофункциональным приспособлениям, позволяющим сэкономить место в гаражной мастерской. С их помощью можно:

• выполнить углубления определенной формы;

• просверлить отверстия

• сделать пазы;

• обработать заготовки.

Простейший фрезерный станок можно изготовить на основе дрели. Для этого ее закрепляют на стальной профиль или в фанерный корпус, а напротив нее располагают вращающийся зажим. Обработка деталей выполняется с помощью специальных резцов, удерживаемых руками.

Самодельный токарный станок

Создание своими руками токарного станка позволяет изготавливать из деревянных заготовок посуду, интерьерный декор и мебель. Такое устройство станет доступной альтернативой промышленным млделям, и поможет реализовать свой творческий потенциал. Самодельный токарный станок можно сделать из отдельных узлов и деталей:

  • электромотора, используемого в качестве электропривода станка;
  • передней бабки, в качестве которой может выступать электроточило;
  • задней бабки, сделанной из дрели;
  • упора для резцов;
  • поперечных направляющих;
  • станины, сделанной из металлопрофиля или балок.

Передняя и задняя бабки токарного станка являются основными рабочими элементами, между которыми размещается деревянная заготовка. Вращающееся движение от электродвижка передается на заготовку через переднюю бабку, задняя же остается статичной, отвечая за удержание заготовки. Если оборудовать самодельный токарный станок дополнительными приспособлениями – балясиной, трезубцем, копиром и другими, то его функциональность значительно увеличится.

Видео ниже демонстрирует, ка изготовить токарный станок своими руками.

Самодельный сверлильный станок

При необходимости высверлить точные отверстия в металлических, пластиковых или деревянных деталях, опытные мастера рекомендуют использовать сверлильный станок. В отличие от дрели, которая сильно вибрирует в процессе работы, такое устройство обеспечивает качественный результат, независимо от материала и толщины заготовки. Сделать простой сверлильный станок можно самостоятельно, использовав ту же домашнюю дрель, но установив ее в вертикальном положении на станину из мебельной плиты и прикрепив к металлической стойке. При необходимости такой станок можно оснастить асинхронным двигателем.

Как правило, домашние умельцы не останавливаются на изготовлении самых станков. Очень часто они работают над усовершенствованием уже имеющегося оборудования.

Видео, представленное ниже, демонстрирует полезные приспособления для токарного станка, расширяющие его функционал.

Самодельные приспособления по металлу для домашней мастерской

Данные приспособления, сделанные своими руками, для домашней мастерской предназначены для облегчения процесса металлообработки. Их, как правило, изготавливают из подручных материалов и инструментов.

Среди наиболее востребованных устройств, следует выделить:

  • трубогибы;
  • прессы;
  • тиски;
  • фрезеровальные, слесарные, токарные, сверлильные и рейсмусовые станки;
  • приспособления для заточки сверл, ножей и других инструментов.

С их помощью домашний умелец может изготовить практичные приспособления для дачи, гаража, а также обустроить комфортный дом. Примеры полезных в хозяйстве станков и устройств, можно видеть на фото ниже.

Самодельный циркулярный станок

Самодельный рейсмусовый станок

Самодельный отрезной станок по металлу

Как сделать некоторые полезные в хозяйстве приспособления, демонстрирует видео.

Взяв на вооружение представленные рекомендации и чертежи, любой домашний мастер сможет изготовить полезные приспособления для гаража и станки для своей мастерской,  устроить эргономичное пространство в ней, реализовать свои творческие способности.

Самоделки для гаража и домашнего мастера своими руками

Редко какой гараж служит исключительно для хранения автомобиля, но даже такой со временем обрастает кучей нужных для его обслуживания самоделок. Часто именно гараж служит домашней мастерской для его хозяина. Чем же его наполнить, чтобы облегчить жизнь автовладельца и, конечно же, сэкономить на ремонте и обслуживании автомобиля.

Речь пойдет о самоделках для гаража и домашнего мастера, которые вы сможете изготовить своими руками.

Интересные идеи для хранения

Самое первое, на мой взгляд, что необходимо изготовить в гараже – место для хранения всевозможных мелочей и инструментов. Это могут быть стеллажи или полки, которые удачно впишутся в гаражный интерьер и поспособствуют наведению порядка в нем. Их можно соорудить из деревянных досок или металлических уголков, которые остались у вас при ремонте или строительстве дома.

А при помощи магнитов можно легко прибрать мелкие детали.

Очень полезным оказывается гараж для хранения садовых принадлежностей, если конечно позволяет место, т.к. не всегда на загородном участке отводят специальное помещение для таких вещей. На фото ниже показано, как легко это сделать при помощи планок и крючков.

Также в гараже удобно хранить туристический и спортивный инвентарь (ведь не у всех в городской квартире найдется лишнее место для складирования на зиму велосипедов).

Очень экономят пространство в помещении вот такие приспособления на потолке:

Ну и самое главное – особое место в гараже отводится покрышкам. Настоящие домашние мастера своего дела без труда смогут изготовить держатели для шин своими руками.

А если есть сварочный аппарат, то такие держатели можно соорудить из металлических уголков.

И место экономит, и гараж не захламлен. И можно смело осуществлять шедевры по изготовлению самоделок для ремонта и обслуживания вашего авто.

Подставки и миниэстакады в гараже

Домкрат – штатный инструмент в комплектации автомобиля, но проводить даже незначительные работы под днищем автомобиля, когда он вывешен на домкрате, категорически запрещается. А иногда необходимо приподнять целиком его переднюю или заднюю часть.

Без подставок-козликов в этом случае не обойтись.

Иногда подставки выполняются в виде миниэстакад, на которые автомобиль наезжает.

Кроме общих требований, перечисленных ниже, важным элементом таких подставок является ограничитель хода спереди конструкции.

Не столь важно из чего они будут сделаны, но требования одни:

  • устойчивая широкая опора;
  • запас прочности для расчетного веса автомобиля;
  • минимальные зазоры между подвижными элементами для регулируемых по высоте подставок.

На видео – простейшие подставки с заездом:

Но в данном случае мы бы рекомендовали увеличить опорную базу.

Съемник для подшипников своими руками

Очень часто именно такой самоделки не оказывается под рукой в гараже при ремонте, не требующем привлечения специалистов сервиса.

Ведь им снимают с валов не только подшипники, но и шестерни, также они помогут выпрессовать и запрессовать сайлент-блоки и прочее.

Съемник для подшипников заводского изготовления стоит довольно дорого, а изготовить это устройство самостоятельно не так уж и сложно:

Даже если у вас нет сварки, а съемник нужен срочно, то между полосами корпуса съемника из видео можно зажать удлиненную гайку с выборками-упорами. Или использовать конструкцию с мощной пластиной с просверленными отверстиями, как на фото, где гайки могут работать просто на упор и без сварки. Но небольшую сварочку, способную закрепить такие элементы, полезно также иметь в гараже.

Самодельная сварка из трансформатора от микроволновки для гаража

Это один из наиболее пригодных трансформаторов для переделки в сварочный аппарат. Первичная обмотка в нем используется штатная, переделывается только вторичная. Причем, провод может использоваться и тоньше, нежели в предлагаемом вам видео, но желательно сечением от 8 — 10 мм:

Просто увеличивается количество витков. Из трансформаторов от не мощных микроволновок получаются сварки с мощностью 0,5 кВт, силой тока порядка 250А и напряжением на выходе около 2В. Они способны сваривать 2 листа стали толщиной 1-1,5 мм.

Такие устройства можно сдваивать, увеличивая показатели мощности.

А вот корпус распиливать не обязательно – можно отпилить выступающие витки вторичной обмотки и вынуть ее, а новый провод просто протащить в образовавшиеся окна.

Также, вовсе не обязательно размещать электроды друг напротив друга. Можно расположить их рядом, с зазором в 2 – 3 мм. Таким аппаратом можно и крыло приварить к кузову и многое другое сделать.

Нужно только держатель немного видоизменить и сделать его съемным.

А для мелочей вполне подойдет и такой вариант минисварки с использованием штатного аккумулятора от автомобиля:

Компрессор от старого холодильника в гараже

Несмотря на кажущуюся слабосильность – это вполне работоспособный агрегат. При его помощи и колеса накачать можно, и с небольшой доработкой подкрасить автомобиль. Он ничуть не слабее большинства работающих от прикуривателя автомобильных компрессоров, но в отличие от них может трудиться значительно большее время.

Главной проблемой прямого использования этого компрессора является присутствие в схеме его подключения в составе холодильного агрегата терморегулятора. Его следует отключить:

А вот установка на выходном шланге автомобильного фильтра тонкой очистки, улавливающего масляные капельки – неэффективна, лучше для этой цели использовать более мощные фильтры с отстойниками. Пусковое реле стоит использовать штатное. Компрессор питается от 220В, что делает его привязанным к электросети, но в условиях гаража – это очень полезное устройство.

Для подкачки колес на выходной шланг стоит поставить пистолет с нажимным клапаном и манометром, ведь давление эта малютка способна создать до 16 атм.

А если вы планируете при помощи такого компрессора производить и небольшие покрасочные работы, то без ресивера вам не обойтись.

В его роли может выступить любая герметичная емкость, способная выдержать давление в 4 – 7 атм, в которую можно врезать 2 резьбовых или гребенчатых штуцера. Установка манометра в такой системе обязательна.

Также в качестве ресивера можно использовать автомобильное колесо или даже камеру. Более стационарный вариант такого ресивера показан на видео:

Но можно и не портить диск, а сделать систему попроще.

Шланг подкачки присоединяется в систему через золотник, а на выпускной ветке работает механизм перекрывания воздуха в краскораспылителе.

Конечно, вы можете использовать и самодельный краскопульт.

Но в таком случае перед ним следует врезать запорный краник. А вот колесо можно подкачивать и механическим насосом, при небольшом расходе воздуха такого давления будет достаточно.

Простейшие приспособления для подзарядки аккумулятора

Иметь полноценную автомобильную зарядку хорошо, но иногда довольно накладно, тем более, что ее функцию могут выполнять и более дешевые устройства. Так с полноценной зарядкой автомобильного аккумулятора емкостью до 75 ампер-часов вполне может справиться зарядное устройство от ноутбука.

Причем, переделок никаких производить не нужно, а достаточно включить в цепь автомобильную 12-вольтовую лампу мощностью 55 ватт и периодически контролировать степень заряженности аккумулятора мультиметром.

При достижении показателя в 13 – 13,5В следует прекратить зарядку – аккумулятор полностью заряжен. Кроме этого крайне важно не перепутать полярность. Такое использование адаптера нисколько ему не вредит.

Вообще без всяких переделок с функцией подзарядки довольно хорошо справляются зарядные устройства для 12-вольтового аккумуляторного электроинструмента, а на большинстве из них и светодиоды, сигнализирующие о полном заряде аккумулятора, имеются.

Старый блок питания от компьютера также способен немного подзарядить севший аккумулятор до уровня, достаточного для запуска машины. Он имеет выходное напряжение 12В, а для полной зарядки нужно, чтобы оно было до 14В, но незначительные переделки могут это напряжение обеспечить.

Шиномонтаж и балансировка – самоделки для домашнего мастера

Создание в своем гараже приспособлений для самостоятельного шиномонтажа и балансировки реально, и позволит постоянно экономить достаточно большие средства. И потребуется для этого не так много приспособлений:

  • универсальный станок для шиномонтажа;
  • приспособление для балансировки.

Некоторые умельцы разносят функциональные части шиномонтажного станка, но в условиях гаража лучше наоборот их объединить.

Понадобится лапа с рычагом для срыва покрышки с диска и неподвижная подставка с отверстиями для крепления диска и центральным упорным штырем. Крепление диска может осуществляться различными способами, но поскольку у вас в личном пользовании чаще всего 1 – 2 машины, то и крепления разумно сделать под конкретные колеса. Проще всего будет по месту просверлить отверстия для болтов. Количество рычагов для снятия-постановки покрышки на диск может быть и большим, а можете обойтись и одним – двусторонним.

Именно так поступил домашний мастер на видео:

Конечно, удобнее было бы такой станок закрепить к основанию, но с другой стороны: в собранном виде он займет не много места в гараже, а свою основную функцию выполнит и так.

И все же мы не так часто бортируем колеса, как они требуют балансировки. По правилам ее следует делать не реже, чем через каждые 10 тыс. км пробега, но эта процедура на СТО достаточно дорогостоящая и поэтому мало кто выдерживает установленную периодичность. Да и качество ее далеко не всегда соответствует нашим ожиданиям, ведь сложные компьютеризированные станки настраивать и обслуживать еще дороже, а страдают от этого ходовые наших автомобилей.

Существует 2 вида балансировки:

  • статическая;
  • динамическая.

Приспособления для обоих не сложные, но понадобится хороший токарь и качественный подшипник для одного из них. Зачастую статической балансировки вполне хватает, если вы в основном ездите со скоростью не выше 120 км/час. Нужно выточить ступицу для крепления колеса вашего автомобиля, желательно сделать это с одного закрепления детали или ее саму впоследствии тщательно отбалансировать путем сверления глухих отверстий в нужном месте.

А процесс статической балансировки понятен из видео:

Перечисленные приспособления для гаража, которые не сложно изготовить своими руками – не единственные в своем роде, существует масса других самоделок, упрощающих «гаражную» жизнь домашнего мастера. Если вы поделитесь своими вариантами подобных устройств с нами, то мы будем искренне рады.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Самоделки для гаража - незаменимые помощники

Содержание статьи

Самоделки своими руками для гаража

Самоделки своими руками для гаража

Гаражные самоделки своими руками – это почти рационализаторские разработки с немаловажными эффектами, помогающими автолюбителям при обслуживании автомобиля. Предлагаемая статья подскажет владельцам авто, что можно сделать в гараже своими руками.

Здесь кратко описываются устройства конструкций, полезные советы по их использованию.

Как можно обустроить гараж

В любом гараже необходимо обеспечить удобное хранение всех используемых часто инструментов и плотное расположение разных мелочей «про запас». Здесь хорошо иметь не только место для размещения автомобиля, но мастерскую с удобной системой раскладки всех предметов, как показано на фото.

Мастерская в гараже

Мастерская в гараже

Первые самоделки в гараже – удобные стеллажи (см. Стеллажи для гаража: выбираем правильное оборудование), полки, всевозможные ящички, где будут размещены запасные части для машины, самый необходимый инструмент.

Совет: Для этих целей следует использовать всю высоту помещения. На полу и под самым потолком в пластиковых коробах можно сложить вещи, необходимые время от времени.

Удобные самоделки в гараж – это:

  • Стенд на всю стену для хранения всяких мелочей.
Стенд на всю стену в гараже

Стенд на всю стену в гараже

  • Открытые полки.
  • Ящики для хранения ненужных вещей.
  • Закрывающийся стенд-ящик.
  • Металлические сетки, для хранения всевозможных банок, пакетов.
  • Специальный стенд для хранения электроинструмента.
  • Дополнительным местом для инструментов могут быть задвигающиеся панели.

Как оборудовать свой гараж, какие можно изготовить самоделки своими руками в гараже подскажет видео.

Как изготовить стойку для дрели

Поделки для гаража своими руками можно изготовить не только для обустройства гаража, но и для облегчения ремонтных работ. Очень удобно иметь такие самоделки своими руками в гараж, например, стойки для различных электроинструментов.

Примером такой самоделки для дома и гаража может служить стойка для дрели.

Стойка для установки дрели

Стойка для установки дрели

Часто, при выполнении домашних работ, приходится сверлить отверстия, которые должны быть ровными, чтобы их оси были строго перпендикулярны к плоскости детали, что достаточно сложно сделать обычной дрелью без перекосов в какую-либо сторону. Изготовленная стойка для дрели своими руками помогает решить эту проблему.

Для изготовления приспособления понадобятся:

  • Основание от фрезерной машинки.
  • Трубка калиброванная или пруток.
  • Фанера.

Основанием для приспособления служит площадка от изношенного ручного фрезера.

Ее преимуществами являются:

  • Ровная плоскость.
  • Имеются направляющие, которые меняются на более длинные элементы из трубок.

Далее порядок работ по изготовлению стойки такой:

  • Из толстой фанеры делается короб, по размерам дрели.
  • С помощью гаек-барашек дрель прочно крепится в коробе.
  • В коробке сверлятся два отверстия.
  • Через них этот элемент насаживается на направляющие основания. В этом случае передвижение дрели будет только вертикальным.

Совет: Для удобства работы делается ограничитель на быстрозажимном фиксаторе, что позволяет регулировать глубину сверления отверстия.

  • Из фанеры сверху на направляющие штанги крепится ручка.
  • Использование основания от фрезера, позволяет применять стандартную линейку как ограничитель. Небольшая доработка этого ограничителя дает возможность выполнить удобную приставку, для регулировки размера от сверла до ограничителя. В этом случае все отверстия можно:
  1. просверлить на одинаковом расстоянии;
  2. сделать их в торце детали.

Как изготовить эстакаду для ремонта авто

Эстакада для гаража

Эстакада для гаража

Автолюбителям, которые привыкли самостоятельно обслуживать свой автомобиль, хорошо известно, что для этого нужна смотровая яма, обустроенная в гараже. Цена ее сооружения достаточно большая, вот и приходится владельцу гаража думать, что можно сделать своими руками в гараже для облегчения обслуживания машины, при отсутствии смотровой ямы.

Мини эстакада, сооруженная самостоятельно, поможет решить эти проблемы.

Совет: Для поднятия переда, задней или боковой части автомобиля следует изготовить две эстакады, что позволит под машиной выполнить все нужные операции.

Для регулировки высоты эстакады используются прочные доски и брусья. На них монтируется основная часть приспособления. Другая часть эстакады регулирует угол наклона, который допустим для ремонта.

Полностью поднять машину, можно четырьмя эстакадами. На такие устройства автомобиль можно установить всеми четырьмя колесами, что значительно облегчит работу.

Эстакада не больших размеров, изготовленная из металла, может состоять из нескольких сборочных узлов. Такие поделки своими руками для гаража можно применять в качестве лавочки, собранной из нескольких элементов эстакады.

Как собрать компрессор для гаража

Гаражные самоделкины способны собрать и более сложное оборудование, такое как компрессор для контроля давления в шинах, провести покраску авто или что-то продуть. При наличии в гараже необходимых деталей, для сборки такого нужного приспособления, не понадобится больших затрат.

Самодельный компрессор

Самодельный компрессор

Для изготовления компрессора пригодятся:

  • Старый холодильный агрегат.
  • Воздушный ресивер, примерно на 10 литров.

Совет: Чтобы улучшить внешний вид агрегата, следует ободрать всю ржавчину и краску, компрессор покрасить из аэрозольного баллончика желаемого цвета.

  • Для ресивера кислородный манометр.
  • Регулятор давления.
  • Два метра шланга высокого на давление 20 бар.
  • Фильтр-регулятор, самый дешевый.
  • Хомуты.
  • Переходники.

При ограниченном месте в гараже, компрессор можно расположить на самодельной полке, в необходимом месте стены. Затем собираются все детали, согласно ранее составленному эскизу.

В ресивере такого компрессора имеется три выхода:

  • Вверху. Для подачи сжатого воздуха потребителю.
  • В средине. Для манометра давления в ресивере
  • Внизу. Для слива конденсата и масла.

Воздух подается на панель в нижнюю часть, где размещается фильтр-регулятор и кнопка включения. Минимальное давление регулятора составляет две атмосферы, максимальное — 8 атмосфер. Для безопасной работы агрегата можно установить аварийный клапан.

Как изготовить кран-подъемник

Для облегчения ремонта и технического обслуживания транспортных средств следует использовать кран-подъемник или кран-балку.

Кран-балка для гаража

Кран-балка для гаража

Для сборки крана требуется приобрести:

  • Трубу для изготовления поперечной штанги диаметром 100 миллиметров.
  • Трубы для опор штанги диаметром 110 миллиметров.
  • Болты М16 для фиксации штанги к опорам.
  • Квадратную трубу 100х100 миллиметров для стоек.
  • Уголок 100х100 миллиметров для основания и скосов.
  • Ролики для троса можно взять от привода дверей лифта.
  • Полоса шириной 50 миллиметров для фиксации роликов.
  • Для перемещения конструкции к вертикальным стойкам крепятся ролики от складских тележек.
  • Для подъема груза взята ручная червячная лебедка.

Это лишь некоторые в гараж самоделки, которые облегчат обслуживание вашего автомобиля.

Гараж на даче своими руками (2) | Своими руками

Летом 2013 года построил на ленточном фундаменте гараж размером 6,5 х 4 м. Стены были из пеноблоков, двускатная крыша покрыта волнистыми металлическими листами. К сожалению, осень всегда наступает быстро, и не успели сделать калитку и входную дверь. Только проемы фронтонов на зиму покрывали рубероидом.

Но зима закончилась, и мне нужно было закончить незаконченную работу.Еще многое оставалось сделать. Во-первых, построить контур заземления, ведь в гараже без электричества не обойтись, а техники безопасности - в первую очередь. Также нужно было сделать распашные металлические ворота и дверь в гараж, отделать фронтоны, залить бетонный пол в гараже, сделать вокруг него отмостку. Расскажу, как получилось.

Контур заземления

Заземление предназначено для обеспечения безопасности при использовании электроприборов. В случае повреждения изоляции и, как следствие, подачи фазного напряжения на корпус устройства, он отключится электрической машиной.Для контура заземления подготовлены четыре штыря арматуры 020 мм и стальная полоса 50 х 5 мм. Штифты, чтобы их было легче вбивать в землю, заточены.

Для установки контура заземления я выкопал траншею глубиной 0,5 м. В него попала кувалда с четырьмя лезвиями на равном расстоянии друг от друга. Потом приварил полосу к шпилькам и отнес в гараж. Измерения показали, что значение сопротивления контура заземления соответствует нормативам. В дальнейшем планирую подключить к этой цепи заземления распределительный шкаф и электроприборы.

Ворота гаража

Ворота решено сделать самой простой конструкции - распашной. Для их изготовления закуплены уголки 50 х 50 мм, листовой металл, мощные петли. Чтобы ворота были прочными и надежными, предварительно сварите металлический каркас с размерами, соответствующими периметру проема. К нему были приварены петли ворот и элементы замков. Причем верхняя часть каркаса представляла собой перекрытие со 100-миллиметровым углом, на котором лежали стеновые блоки.

В нижнем и боковом углах каркаса устроены стены гаража с внешней и внутренней сторон. Я начал с фиксации нижних углов. Для этого отпилили два угла по ширине проема с учетом последующей сварки с вертикальными уголками. Укладывая углы на подоконник, временно прихватили их сваркой с помощью поперечных планок. Затем он сфотографировал

Болгарка и приварные четыре вертикальных уголка. Все углы каркаса тщательно привариваются друг к другу с помощью соединительных уголков.После этого обработал швы шлифовальным кругом.

Изготовление самих ворот начали с изготовления каркасов, обшитых листовым металлом. Дверные полотна должны быть примерно одинакового размера. Я стартовал с левой половины ворот. Горизонтальные углы рамы были обрезаны до длины, равной половине ширины проема. Чтобы каркас ворот был ровным по всему периметру, собрал его прямо в проеме ворот, оставив необходимые зазоры снизу и сверху.Так сделать ворота проще - они прямые и точно по размеру.

Все четыре части (уголки) рамки закреплены в проеме с помощью клиньев и выровнены по всем плоскостям. Затем приварили к углам каркас полотна ворот.


Читайте также: Гараж на даче своими руками


Для жесткости по диагоналям каркаса приварены два квадратных профиля. Готовый сварной каркас укладывали горизонтально для фиксации обшивки (листового металла) и петель.Купленные петли немного доработал. Просверлил в верхней части петли отверстие под резьбу М14. Обрезаю нить фехтовальщиком. Подобрал с подшипника подходящий шарик и поместил внутрь петли.

Доработка петель дала возможность регулировать высоту дверных полотен с помощью болта в небольшом диапазоне (и облегчила открывание), а также легко смазать петлю. Ушки к петлям сделали из металла толщиной 8 мм и приварили их к петлям в 3 мм от концов, чтобы петли не касались угла рамы во время открывания ворот.

Стандартного листа металла не хватило, чтобы покрыть весь каркас полотна, пришлось вырезать нужные детали с помощью болгарки. Сначала привариваем к каркасу верхние части петель. Листовой металл закрепляли сваркой, предварительно вырезав вырезы под петлицы петель. К углам каркаса привариваются нижние части петель.

Створка ворот стояла на месте. Правое крыло было выполнено аналогично левому, только длина горизонтальных углов выбрана с учетом 8-миллиметрового зазора для открывания створок.После навешивания ворот к левой створке приваривают накладку из металлической полосы, которая закрывает щель между дверьми. Потом сделала для них самодельные замки. Ворота были окрашены специальной краской на ржавчину. Важно, чтобы ворота были плотно закрыты, и не было больших щелей, через которые грызуны могли попасть внутрь гаража. Дверь в гараж со стороны участка была аналогична воротам.


Смотрите также: Гараж-ракушка своими руками: фото и чертежи


Гаражные фасады

Для прочности фронтоны их основали из досок.Работы начались с фронтона, ориентированного на проезжую часть.

Во-первых, для защиты ворот от удара сверху и попадания в гараж дождевой воды, закрепили козырек саморезами из оцинкованной стали. Полость между козырьком и блоком была заполнена строительной пеной, чтобы она была прочнее и не вибрировала от ветра и дождя.

Для обшивки фронтона решила использовать листы профнастила, оставшиеся от конструкции забора и беседки.Белыми листами закрыли низ выступающих частей крыши - в обрез. Металл вырезается болгаркой и прикручивается саморезами. На мой взгляд, неплохо получилось. Для подшивки свесов крыши используются те же оцинкованные листы металла.

Задний фронтон пластиковыми панелями решено гармонировать с пластиковым фронтоном бани, расположенной на участке. После установки козырька к нему крепилась стартовая планка, от которой фиксировались и фиксировались панели. Сначала короткими участками панелей подшивают снизу выступающую часть крыши, а затем - основную поверхность фронтона.Для крепления панелей, помимо стартовой, я использовал соединительную и внутреннюю угловую планку, а также внешний уголок 60 х 60 мм. Панель закреплена саморезами.

Пол гаража своими руками

После облицовки фронтонов необходимо было залить пол гаража бетоном. Прикинув стоимость песка, щебня, цемента, решил, что выгоднее заказать миксер с уже готовым раствором для бетона. Перед заливкой подготовил пол - засыпал его остатками песка и щебня, утрамбовал, гидроизолировал полиэтилен и уложил армирующую сетку.Для заливки заказал миксер на 3 куба бетона. Миксер подъехал почти к воротам гаража и аккуратно залил бетон. Полчаса мы с сыном выравнивали бетон и гладили брус. Через неделю бетон полностью высох, и гараж стал выглядеть вполне готовым к эксплуатации.

Бетонная отмостка своими руками

Осталось сделать бетонную отмостку по периметру гаража.

Сначала обозначил колышками границы шторы и натянул веревку.Затем он оторвал землю от штыка лопаты. Установил опалубку остальных досок. Засыпал песком с щебнем, все забито. Уложил остатки арматуры, уголки и обрезки труб для армирования. Залили бетон и сына, используя нашу бетономешалку на 150 л. Залил довольно быстро - наверное сказался предыдущий опыт заливки фундамента. После заливки бетон покрывают полиэтиленом, чтобы он не пересыхал и лучше набирал прочность.

Осталось немного - подготовить площадку для входа в гараж, установить калитку со стороны проезда, а внутри гаража поставить светильники и силовой щиток, от которого будет запитываться освещение и розетки.Гараж можно достроить и сдать в эксплуатацию.


Смотрите также: Гараж своими руками- 3 варианта: навес, из бревна, из пеноблоков. Фотографии и рисунки.


Гараж на даче своими руками-фото

1.Так выглядел портал после завершения основного этапа строительства.

2. Металлическая полоса контура заземления пропущена через шов кладки стены и отрезана, оставив конец около 60 мм длиной для подключения заземления к электрической панели.

3. После замера ширины и высоты дверного проема профиль был разрезан.

4. Ставится гвоздь с внешней стороны порога, срезанные уступы уголка упираются в стенки проема.

5. Заглушенные и подогнанные уголки закреплены поперечными планками (прихвачены сваркой).

6. Сварные швы сваривали болгаркой с абразивным диском по металлу.

7.Расположив стальные уголки в проеме, проверил положение рамы и закрепил ее клиньями.

8. Неподвижный каркас створки ворот приваривается по углам, затем снимается и кладется на землю для закрепления обшивки.

9. Каркас полотна ворот усилен раскосами из квадратной трубы, петли приварные.

10. Перед приваркой стальных листов обшивки к каркасу створки необходимо сделать в них вырезы для петель ворот.

11. Верхние и нижние проушины приварены к цилиндрам петель. Сварной шов должен быть качественным.

12. Наклеив готовое полотно ворот, покрасить их специальной краской на ржавчину.

13. Навесы кровли также зашивают остатками металлопрофиля.

14. Дверь в гараж с участка сделана аналогично воротам.


Гараж на даче своими руками - советы, отзывы и рекомендации дачников


Комфортный вход и выход

Дачный гараж нужен не только для машины, машины отличные.Все зависит от прекрасных предпочтений и финансовых возможностей: мотоциклы, снегоходы для зимних покатушек, лодки, лодки и такие же прогулочные велосипеды для всей семьи должны быть где-то надежно и надежно храниться.

Комфортный заезд

Для начала нужно обустроить вход на участок. Как правило, от проселочных дорог участки в садоводстве отделяются дренажной канавой. Он не может заснуть, и обычно проблема решается с помощью трубы, которую кладут в канаву.Его диаметр должен быть не больше глубины котлована, но не менее трети его глубины: так ров хорошо пропускает грунтовые воды, и его удобнее очищать. Обычно берут железобетонные безнапорные или гофрированные пластиковые трубы. Стальные трубы дорогие, разве что есть возможность купить б / у. Гофрированные пластиковые трубы сравнительно мало весят, их легче монтировать, чем другие варианты. Лучше покупать двухслойные пластиковые трубы кольцевой жесткости СН8, особенно если предполагается тяжелый транспорт; для автомобилей будет достаточно SN6 или SN4.

Длина трубы в канаве, кстати, как и ширина ворот, зависит от ширины будущего входа.

Ширина подъезда в 5-6 м достаточна для большинства автомобилей и даже для «газели», только большому грузовику придется заехать на два-три маневра.

Выбрать ворота

Самые популярные - это распашные и откатные ворота. Распашные ворота представляют собой две короткие створки, закрепленные петлями на столбах. В откатных воротах створка откатывается в сторону по специальным направляющим.

Главный плюс последней конструкции в том, что при открытии не требуется много свободного места для перемещения крыльев. Это особенно важно зимой, когда перед распашными воротами нужно сначала расчистить снег, а уже потом выезжать на участок. Однако распашные ворота намного дешевле перекладчиков, а на дачных участках их монтируют чаще, чем перекладчики.

Надежные опоры

Для столбов, удерживающих ворота, следует обеспечить лучшее основание, чем для столбов ограждения, поскольку они должны выдерживать вес ограждения и ветровые нагрузки и не отклоняться от вертикали под весом створок.Приводы для автоматического открывания позволяют открывать / закрывать ворота, не выходя из машины. Приводы откатных ворот намного дешевле приводов распашных ворот, которым нужно как минимум два, причем синхронно работающих. Таким образом, если вы не приезжаете на дачу зимой и вообще редко ездите на машине на участок, можно установить распашные ворота. В остальных случаях удобство использования откатных ворот перевешивает их большую стоимость.

Парковочное место

Гараж - очень желанная постройка на участке: это и мастерская, и автомойка, и защита от вторжений и атмосферных воздействий.Также в гараже есть место для другой техники. Более дешевая альтернатива гаражу - навес. Он должен быть частично, но он защитит машину от снега и уменьшит нагревание солнцем. Но даже если вы сами предпочитаете экологичный вид транспорта - велосипед, все же ваши гости должны иметь возможность парковаться.

Парковку лучше делать на участке, но не за его пределами, а если позволяет территория, то сразу на две машины. Для этого придется выделить площадь не менее 6х8 м, ширина каждого парковочного места должна быть от 2,3 до 3 м, длина - 4,5-5 м.Покрытие парковки делает ее долговечной. Обычно удаляют плодородный слой, укладывают геотекстиль и засыпают щебнем так, чтобы уровень парковки был выше уровня основного участка. Еще более простой вариант - уложить специальную решетку из пластика или бетона.

Аркадий ГОЛОВАНОВ, Барнаул


Тематическое видео: как шведы строят навес для автомобилей

© Вадим МАРОВ, Тольятти, Самарская область.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Автоматическая система гаражных ворот Проектирование и установка автоматического гаража ...
  • Гараж своими руками со смотровой ямой - чертежи Чертежи гаража для строительства ...
  • Карандашный гараж для авто своими руками (+ чертежи) Как сделать гараж на даче ...
  • Гараж-ракушка своими руками: фото и чертежи Как сделать самодельную модульную гаражную оболочку U...
  • «Рубка» своими руками (фото) Как сделать приспособление для малогабаритных ...
  • Скоростная эстакада своими руками (фото) Как сделать своими руками несложно ...
  • Пандус для гаража с своими руками Как сделал вход в ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Двухъярусная мансарда своими руками - чертежи | Своими руками

    Несколько веков назад французский архитектор Франсуа Мансар нашел необычное решение для организации чердачного пространства. С помощью высокой крыши в виде усеченной пирамиды со встроенными в нее окнами он получил дополнительную жилую площадь.

    Со временем это решение стало особенно популярным при строительстве загородного малоэтажного жилья. Сегодня во многих странах мира, в том числе в России, архитекторы пошли еще дальше, предложив интересные варианты мансардного помещения в виде двух уровней, что позволяет максимально использовать пространство по вертикали.

    Главное достоинство мансарды, которое, несомненно, привлекает домовладельцев, - это возможность получить дополнительную жилую площадь без дополнительных затрат на возведение еще одного этажа. Практика показывает, что такая площадка стоит на 50% дешевле, чем строительство полноценного второго уровня: стоимость внутреннего утепления кровли намного меньше затрат на возведение стен.

    Прекрасно понимая это, архитекторы вместо традиционного второго этажа все чаще стали включать в проекты индивидуальных домов чердачные помещения.В результате появились сложные конструкции крыш, благодаря которым внешний вид построек существенно изменился - стал интереснее и современнее.

    Мансардный этаж (по нормам СНиП) - дополнительные теплые жилые комнаты, расположенные в пространстве под крышей. Их можно полностью ограничить скатами четырехскатной крыши или всего двумя скатами и фронтонами здания (рис. 1).

    Рекомендуемая высота стен мансарды от поверхности пола до линии его пересечения с откосом - 1,5 м.Если стены повыше, то это уже полноценный второй этаж.


    Ссылка по теме: Мансарда над баней своими руками: как построить + проект


    КАКАЯ КРОВЛЯ ЛУЧШЕ ДЛЯ ДВУХПЕРЕДАЧИ

    Интересно, что крыша мансарды тоже может быть односкатной, то есть только одной наклонной плоскостью. В этом случае уклон обычно относительно небольшой. Спроектировать чердак с такой крышей, конечно, проще, но полезного пространства в этом случае получить можно будет сравнительно немного.

    Конструктивно наиболее простой и распространенный вариант двускатной крыши предпочтительнее, так как он образует более полезную площадь, что связано с принципиально иной планировкой.

    В то же время ломаная крыша (конструкция, в которой нижние стропила наклонены под углом 60 °) является наиболее удачной геометрической формой для обустройства жилых чердачных пространств: она окупается простотой конструкции и делает есть возможность построить двухэтажный чердак. (Все типы крыш показаны на рисунке 1.)

    Реализовать такую ​​интересную идею можно при высоте крыши 5 м. Это даст возможность оборудовать две комнаты, расположенные

    .

    на разных уровнях и соединены лестницей (рис. 2-4). Ступени лестницы должны опираться на деревянный или металлический косоур, верхняя часть которого будет стыковаться с перекрытием второго яруса (фото 1).


    Смотрите также: Обустройство мансарды своими руками - нюансы и тонкости


    ПЛАНИРОВАНИЕ ДВУСТОРОННЕЙ МАНСАРДЫ

    Мансарда в два этажа создаст современный интерьер с консольными уровнями и панорамным освещением.На втором уровне можно выделить место под кабинет с кроватью, то есть создать уютную студию или мастерскую.

    Такой вариант обязательно понравится людям творческих профессий. Панорамное остекление и наклонные окна наполняют верхний уровень естественным светом.

    В нижнем ярусе хорошо будет смотреться просторная гостиная с удобной и современной системой хранения вещей. Шкафы высотой не менее 60 см должны располагаться в «мертвой» зоне - благодаря этому можно будет сэкономить полезную площадь в полном объеме (рисунок 4), (фото 2).

    К достоинствам такого жилья можно отнести не только увеличение жилой площади, но и возможность снизить теплопотери через крышу, обеспечивая комфортный микроклимат во всем доме.

    Безусловно, отличным решением будет камин (рисунок 3), но нужно понимать, что этот обогреватель имеет значительный вес, поэтому в месте его установки необходимо будет усилить напольное покрытие (фото 3). Хорошо, если это легкая модель со светотрубной конструкцией (фото 4).

    В любом случае дымоход камина следует совмещать с общей системой вентиляции.

    Как правило, все перечисленные решения принимаются в процессе проектирования дома, что позволит правильно рассчитать нагрузку на фундамент. Также стропильная система специально разработана для сложной, часто асимметричной геометрии скатов кровли. Второй этаж мансарды обычно поддерживается колоннами, поэтому необходимо произвести правильный расчет инженерной части конструкции (рис.4). Безусловно, планировка верхнего яруса - задача нестандартная, что объясняется специфическим помещением, где есть скосы, острые углы и низкие потолки. Следует все спланировать так, чтобы эта часть мансарды была не только удобной, но и безопасной.

    РАЗРАБОТКА И ОТДЕЛКА ДВУХСТОРОННЕЙ ОБЛАСТИ

    Очень важно провести теплотехнический расчет помещения. Между несущими стропилами и крышей следует уложить пароизоляционную пленку и утеплитель: минимизировать утечку тепла и снизить уровень влажности.Наиболее подходящими теплоизоляторами для строительства мансард являются такие материалы, как минеральная вата, пенополистирол, напыляемый полиуретан.

    Не менее важно организовать и подкровельную вентиляцию, если это не было предусмотрено проектом дома.

    Также рекомендуется обратить внимание на установку окон. Обычно их устанавливают на коньках или на концах чердачного помещения. Первый способ считается более эффективным, так как окна с таким расположением пропускают на 40% больше света (фото 5).

    Лестница в комнату должна быть правильно спроектирована. Он может быть как одно-, так и двухмаршевым. Следует отметить, что лестница не просто соединяет два уровня между собой, но и является несущим конструктивным элементом между ними.

    На завершающем этапе обустройства можно приступать к отделке мансарды. Самый экологически чистый вариант - это деревянные панели (ламинированные или шпонированные), а также блок-хаус. Последний желательно обработать лаком, который выгодно подчеркнет естественную фактуру материала.

    Внутри мансарды всегда открытые стропила и балки. Они могут сделать основной акцент, окрасив их в темный цвет, который будет контрастировать со светлыми стенами.

    Актуальным будет чердак в интерьере в модном стиле лофт, предполагающий наличие элементов из дерева и камня без отделки, поэтому стены из деревянного бруса или кирпича следует оставить нетронутыми.

    Стоит обратить внимание на укладку пола: он нуждается в дополнительной шумоизоляции, которую можно использовать в качестве каменной ваты.Это может уменьшить шум в несколько раз. Для создания акустического комфорта этого будет достаточно.

    ДВУХУРОВНЕВОЙ МАНСАРД СВОИМИ РУКАМИ - ВИДЕО

    © Автор: Виктор Страшнов

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Детская двуспальная кровать своими руками - чертежи Чертежи детской двухъярусной кровати для...
  • Мансарда над гаражом своими руками - ПРОЕКТЫ И СОВЕТЫ АРХИТЕКТУРА СТРОИТЕЛЬСТВА Мансарды НАД ГАРАЖОМ Надстройка мансарды ...
  • Подвесной контейнер для цветов своими руками: фото Как сделать подвесной контейнер для цветов Не ...
  • Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской ...
  • Мансарда в технике пэчворк своими руками (мастер-класс + фото) Чердак на чердаке - необычно...
  • Козочки складные складные для мастерской своими руками - фото и рисунок Козочки складные для мастерской ...
  • Столы своими руками - декор Декор старого стола У многих есть где-то ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Мебель-трансформер - Советы архитектора и чертежи | Своими руками

    В любой маленькой комнате всегда не хватает свободного места для расстановки разной мебели. Например, для организации рабочего места, детского уголка, гостиной-спальни. Ну и конечно же для другой кровати, занимающей значительную площадь в любой комнате и требующей подходов с двух сторон шириной не менее 50 см. Поэтому возникает необходимость искать необычную мебель и планировочные решения для организации комфортного жилого пространства.

    В этой ситуации на помощь и становится актуальной универсальная мебель - трансформер, которая поможет совместить в комнате несколько функций, а также украсить интерьер, несмотря на нехватку места.

    В первую очередь, это касается тех комнат, в которых установлена ​​кровать. В дневное время с помощью подъемного механизма она быстро убирается в нишу, уступая место жизненно важному пространству для других целей (рис. 1,2).

    Вместо громоздкой кровати появляется компактный диван, активно используемый в дневное время (рис. 2).

    Раскладная двуспальная кровать легко превращается в вертикальную стенку, на задней (задней) стороне которой можно разместить несколько плакатов или даже картин, украшающих интерьер (рис. 2).


    Смотрите также: Скамейка трансформер своими руками (фото + чертежи)


    Стоит напомнить, что перед тем, как самому приступить к сборке, нужно составить подробные схемы, позволяющие определить порядок сборки мебели, и закупить для этого необходимые стройматериалы.На чертеже нужно указать размер кровати и размеры ее отдельных элементов, форму и размеры дополнительных ящиков, а также тип механизма, который может складываться, выдвигаться, подниматься и модульный.

    Для механизма трансформации необходимо использовать надежные и прочные детали, которые должны выдерживать ежедневное использование и вес будущей конструкции. Их тоже нужно приобретать заранее, они продаются в строительных супермаркетах.

    Как показывает практика, наиболее рациональным вариантом трансформатора является трубка подъемного механизма, другим - на подставке (рис. 1, 2).В вертикальном положении откидная (опорная) подставка складывается, прижимаясь к фанерному основанию ящика. Для более комфортного и «мягкого» сна на этой кровати между матрасом и фанерой можно установить ламели, которые добавят матрасу упругости и соответственно создадут дополнительный комфорт.

    Интересен планировочный вариант размещения кровати на полу под подиумом (рисунок 3). Напольный подиум устраивают на высоте 45-50 см от пола. Под ним монтируется каркас, на который опираются доски пола с мягким покрытием, например ковролином.По краю подиума из стоек устанавливается декоративная облегченная стена. Затем собирают основу - каркас из досок (об этом рассказано и показано на рисунке 1,2).

    Снизу к раме крепятся роликовые механизмы, позволяющие задвинуть большую часть кровати под подиум. Меньшая часть используется как диван, в котором наклонные подушки выполняют функции спинки. При необходимости можно полностью раздвинуть кровать под подиум, тем самым освободив часть пространства в дневное время.

    Среди различных вариантов планировочных решений притягивает шкаф-трансформер и кровать одним устройством. В некоторых квартирах есть ниши, которые можно успешно использовать в таком дизайне. В нише размещается тумба с кроватью с поворотным механизмом. С одной стороны кровать, а с другой - шкаф с полками. Плюс такой конструкции в том, что полочки и полочки на спинке кровати всегда под одинаковым углом к ​​полу.

    Что это за конструктивное решение? Фактически он состоит из двух основных элементов: каркаса-ящика, который выполняет функцию шкафа (рисунок 4) (заполняет нишу).И с ним соединяется еще один ящик, в котором находится кровать.

    Благодаря двум металлическим держателям кровать может менять свое положение, наклоняясь и превращаясь в кровать для сна. Конструкция легко вращается вокруг своей оси благодаря поворотному механизму, установленному на полу и на потолке. В течение дня кровать поднимается и фиксируется специальными креплениями, которые будут удерживать конструкцию в собранном виде, а весь блок поворачивается в сторону комнаты и представляет собой шкаф с полками.

    Выбирая раскладушку с вращающимся основанием, вам не придется каждый раз перед складыванием раскладывать полки, что очень удобно.


    Смотрите также: Книжная полка трансформер самостоятельно - фото изготовление


    Главные требования к установке и эксплуатации этой мебели - идеально ровные полы стен. При перекосах расшатывается конструкция, а также возможно заклинивание механизмов, ослабление элементов крепления.

    Несколько необычным является стол-трансформер, которым будет неплохо дополнить небольшую комнату, например, журнальным столиком. Он состоит из нескольких объемных дисков (рис. 5), расположенных один над другим и соединенных вертикальной трубой.Он не превращается в полноценный стол, но становится больше за счет стеклянных поверхностей, а также имеет дополнительную систему хранения. Все его поверхности отшлифованы и покрыты мебельным лаком в несколько слоев.


    Смотрите также: Стол трансформатор своими руками: фото и чертежи


    ПРИМЕЧАНИЕ: ШКАФ КНИГА СВОИМИ РУКАМИ

    ШКАФ-ТРАНСФОРМАТОР СВОИМИ РУКАМИ

    МЕЧТА ПОГРУЗКИ - УДОБНОЕ МЕСТО РАБОТЫ, ГДЕ ВСЁ ПОД РУКОВОДСТВОМ. ЖИТЬ В МАЛЕНЬКОЙ КВАРТИРЕ, НЕ КАЖДЫЙ МОЖЕТ РАЗРЕШИТЬ СЕБЯ ИГРАТЬ ПОД МАСТЕРСКОЙ, ГДЕ ВЫ МОЖЕТЕ НАЙТИ НЕОБХОДИМЫЕ МАТЕРИАЛЫ И РАБОТАТЬ С ЛЮБИМЫМ МАСТЕРОМ.МОЙ МУЖ - АРХИТЕКТОР, И ЭТУ ПРОБЛЕМУ Я РЕШИЛ САМ, СДЕЛАН ДЛЯ МЕНЯ ШКАФ-ТРАНСФОРМАТОР.

    В углу комнаты со стороны окна сооружена рама под подиум. Для этого мы заказали и установили сварную конструкцию из металлического профиля.

    Идея заключалась в том, чтобы построить рабочее место наверху здания, а в нише внизу установить выдвижную кровать. Сделана ступенька для удобного подъема на подиум. Затем вокруг всего каркаса закрепили тонкий металлический профиль и обшили конструкцию ламинатом повышенной износостойкости (класс 33-34).

    С учетом размеров ниши сделали кровать снизу и установили роликовый кронштейн, с помощью которого она легко выдвигается (используя как кровать) (фото 1), а также задвигается, превращаясь в диван для отдыхающие или гости (фото 2)

    На подиуме собран шкаф-трансформер. Дверь распашная (фото 3) и откатывается на колесах (фото 4, 5).

    Внутри шкафа на всю длину и ширину закрепили столешницу для рабочего места. Над ним П-образной конструкции устанавливаются полки с ящиками без направляющих и крепления, при необходимости они полностью достаются из своих кабинетов.

    Внутри центральной ниши установлен стол для ноутбука, который можно убрать и освободить дополнительное место для работы.

    Внизу стола поставили ящик с выдвижными ящиками для бумаги и мелочей, а на нем поставили принтер. Светодиодный светильник верхний (фото 6)

    Несмотря на небольшую нишу в двери, в ней также были выдвижные ящики для хранения поделок и свободная полка для книг, над которой также установили светильник (фото 7). Внизу открытой полки закреплялись выдвижные ящики (продаются в магазине как «галошницы» для обуви).В них удобно размещены бумажные и войлочные листы, фоамиран, полиэтиленовая упаковка (фото 8)

    Рукоделием занимаюсь теперь не только с удовольствием, но и с комфортом!


    Стол-стеллаж - трансформер своими руками

    © Автор: Виктор Страшнов Архитектор

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Резная кровать своими руками - фото Как сделать своими руками деревянную...
  • Кровать раскладушка своими руками (фото) Как сделать раскладушку своей ...
  • Скамейка трансформер своими руками (фото + чертежи) Скамейка и стол все ...
  • Детская двуспальная кровать своими руками - чертежи Чертежи детской двухъярусной кровати для ...
  • Кровать со спальным местом наверху и шкафом-кладовой внизу Кровать-кладовая своими руками Для экономии места ...
  • Машинка детская своими руками (+ ЧЕРТЕЖИ) КРОВАТЬ- АВТО ФЕРРАРИ СВОИМИ РУКАМИ Для изготовления...
  • Кроватки с платками своими руками Как сделать детскую кроватку из ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Гардероб для мансарды своими руками - фото, чертежи и порядок сборки | Своими руками

    Чердак сейчас в моде и это понятно. Во-первых, исчезнуть на свободном месте, во-вторых, сейчас в моде экологический «тренд» (не люблю англицизмы, но здесь это совсем не удобно).

    А чердак можно сделать целиком из экологически чистых материалов и будет не так дорого, чего не скажешь об остальном доме.

    А вот с мебелью для мансарды хуже. Хуже именно потому, что чердак в большинстве своем повторяет форму скосов крыши, а высота их невелика - следовательно, 90% мебели и особенно шкафы для нее непригодны, а если принять во внимание само разнообразие Проекты домов, из которых, помимо прочего, и форма и размеры мансарды, становится понятным - готовая мебель идеально подходит именно для вашего чердака, чтобы не покупать.

    В этом случае остается только 2 выхода - изготовить мебель (в данном случае шкаф) для мансарды своими руками или на заказ у мастера.Первый вариант (сделай сам) для нас предпочтительнее с учетом специфики сайта kak-sdelat-samomu.ru

    Перед вами фото и чертежи изготовления самодельного углового (конусного) мансардного шкафа.

    Для изготовления шкафа-купе на чердаке понадобятся следующие материалы:

    1.

    Ольха белая (рекомендуется, но не обязательно - можно заменить даже сосну или любое другое светлое дерево - на чердаке не принято делать темную мебель, если она не спроектирована иначе), толщина 19 мм

    двери, передняя панель цоколя, весь потолок и плинтус.

    2.

    ДСП с вагонкой, толщина 19 мм

    все детали корпуса и конструкции шапки.

    3.

    ДВП белый

    толщиной 3,2 мм: все задние стенки

    Кроме того, вам понадобится изготовить мебельную фурнитуру, петли, саморезы для ДСП, столярный клей.

    Внутреннее наполнение шкафов: полки, держатели для полок, сетчатые корзины.

    Простой шаблон из прутков (рис. 1) упростил измерение пространства под скосом крыши. Угол наклона задается при помощи молка. По шаблону также нужно проверить, соответствуют ли размеры всей глубине шкафа.

    Чердак состоит из четырех отдельных секций. Все детали предварительно вырезаются, обрабатываются (фото 1-6) и затем собираются вместе.Боковые стенки и основание фиксируются с помощью соединительной арматуры, задние стенки вставляются в пазы, скатные потолки прикручиваются к боковым стенкам. Затем подготовленные секции шкафа устанавливаются на основание и соединяются саморезами через боковые стенки.

    Для удобства использования шкафа три левые дверцы крепятся с помощью петель, обеспечивающих угол открывания до 170 °. Учитывая имеющуюся стену в помещении, правая дверь монтируется при помощи петли с проемом под 90 °.Белый угловой профиль обеспечивает точное прилегание шкафа к скосу, а небольшие щели можно закрыть белым силиконом.


    Ссылка по теме: Самодельный компьютерный стол своими руками


    Сборка мансарды

    1. Верхние края боковых стенок шкафа распилены под углом, соответствующим уклону крыши. Задние стенки ...

    2 ... и дверцы шкафа стригутся циркулярной пилой под тем же углом.

    3.В длинных сторонах боковых стен, в основаниях и перекрытиях выбираются пазы для задних стен.

    4. Все кромочные кромки тщательно отшлифовать и оклеить кромочной лентой. Для этого используйте нагретый утюг.

    5. Правильное расположение отверстий для крепления полок обеспечивает специальный кондуктор.

    6. Проточки для петель выполняются сверлом Форстнера.

    УСТАНОВКА ШКАФА В МАНСАРДЕ

    1. Передняя панель, закрепленная с помощью хомутов, привинчивается к несущей конструкции цоколя, которую сначала необходимо установить горизонтально.
    2. Крышка секции прикручивается саморезами под углом к ​​боковым стенкам. Головки винтов должны быть утоплены.
    3. Теперь шкафы (секции) устанавливаются на основание, закрепляются хомутами и соединяются винтами через боковые стенки.
    4. Белые угловые рейки служат в качестве потолочного и настенного плинтусов. Они прикручиваются изнутри шкафа.

    Рис. 1. Выкройка из брусков копирует очертание будущего шкафа и позволяет точно определить размеры деталей и угол наклона.

    Не забудьте предусмотреть зазоры между шкафом и стенами с потолком для циркуляции воздуха.

    Диагональная планка (посередине) служит для жесткости конструкции.


    Смотрите также: Шкаф-кладовая своими руками (фото и чертежи)


    Рис. 2. Устройство, чертежи и планировка мансарды.

    За каждой дверью есть закрытый шкаф. Из-за стесненных пространственных условий лучшим конструктивным приемом была установка шкафа под скатом крыши.

    В помощь мастеру:

    Если шкаф получается «хаотичным» (иногда страдает самодельная мебель), то поддерживать порядок в шкафу с помощью выдвижных корзин очень просто. Направляющие, по которым скользят корзины, прикручиваются к боковым стенкам саморезами.

    Для сверления отверстий в шкафу понадобится сверло Форстнера 30 мм и сверло 210 мм по дереву с ограничителем глубины сверления.

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Так же с помощью подручных средств можно отмерить необходимое количество удобрения Памятка для садовода - масса ...
  • Скамейка для бани своими руками - фото Лавка для бани - как ...
  • Книжный шкаф - стенка своими руками (фото) Как сделать навесной шкаф для книг Навесной шкаф ...
  • Прикроватная тумбочка своими руками - фото и чертеж Как сделать своими руками прикроватную тумбочку ...
  • Легенда: пол, ламинат, керамическая плитка Ламинат и плитка - условно ...
  • Навесной шкаф свои чертежи, фото и как рисовать Как сделать навесной шкаф в ..
  • Как сделать удобную опору для опоры и подвязки кустов своими руками Самодельная подставка для кустарников и ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
