Петли своими руками: Как сделать петли с помощью простых инструментов

Содержание

Как сделать петли с помощью простых инструментов

Если петли нужны срочно или вы хотите что-то оригинальное, то их можно сделать своими руками без особых затрат, имея обычные инструменты и, не обладая высокой квалификацией специалиста по металлу.



Понадобится


Петли будем делать из стальной пластины толщиной 1 мм и стального стержня диаметром 4 мм. Для их превращения в готовое изделие, нам потребуются:

Процесс изготовления петли

В прямоугольных пластинах проводим по центру поперечные линии, делящие их на две половины в продольном направлении. Зажимаем их в тиски по разметке и сгибаем руками на 90 градусов, а затем вынув из тисков, дожимаем до 180 градусов.




Вставляем в сгиб пластины поперечно стальной стержень и снова сдавливаем в тисках. При этом стараемся, чтобы верхняя грань губок располагалась как можно ближе к стрежню.

Упираем сгиб пластины со стержнем в угол между поверхностью верстака и массивным жестким упором. Долотом с округлым жалом подбиваем место сгиба пластины. Вначале долото держим под большим углом к пластине, а затем уменьшаем его. Это придаст пластине более округлую форму.



После предыдущей операции стержень может зажать в петле, что устраняем за счет зоны сверху, которая не прилегает к нему. Вновь вставляем петлю в тиски, зажимаем ее прямо под стержнем и наносим молотком выверенные удары по верху сгиба, пока он не освободится.
Вытащив из петли стержень, размечаем сгиб под шарниры. Выполняем по меткам 6 поперечных прорезей на равную глубину.

Захватываем плоскогубцами части через одну, как можно ближе к тискам, начиная с крайней, и раскачиваем взад-вперед, пока они не отломятся. На крыле оставляем три шарнира, которые обрабатываем напильником.

Размечаем второе крыло, ориентируясь на первое. Чтобы не усложнять соединение, на втором крыле оставляем только два центральных шарнира, которые также опиливаем напильником.

Соединяем шарниры петли в ряд и пропускаем через них стержень. Если крылья туго поворачиваются, то, разобрав соединение, подправляем, что мешает, напильником и устраняем заедание.


Крыльям петель можно придать любую форму, исходя из обстоятельств или эстетических соображений, как и количеству отверстий для крепежа. Керним центры отверстий и сверлим их дрелью в один-два захода. Крепим петли шурупами или винтами с гайками.
Вырезаем форму крыльев по разметке ножницами по металлу, шлифуя грани напильником и скругляя углы, чтобы петли были безопасны в работе и красиво выглядели. В конце полируем их наждачной бумагой.
Стержень вертикально зажимаем в тиски и формируем на конце молотком шляпку. Вставляем его в петлю до упора шляпки в крайний шарнир, делаем на другом конце стержня метку и отрезаем лишнее, оставляя лишь небольшой выступ, который также с помощью молотка превращаем в шляпку.


Процесс формирования шляпки заканчиваем, как только в шарнирах исчезнут зазоры, но при этом не нарушится свободный поворот крыльев петли.

Смотрите видео

Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Деревянные петли своими руками

В данной статье Джек, автор YouTube канала "Jack Houweling" даёт описание того, как можно самим сделать деревянные петли для небольшого шкафчика. В этих петлях абсолютно все элементы изготовлены из дерева.


Материалы.
- Бразильская вишня
- Клей ПВА
- Болты, гайки M6.

Инструменты, использованные автором.
- Шуруповерт
- Ленточная пила
- Сверлильный станок
- Струбцины
- Сверла Форстнера
- Электронный штангенциркуль

Процесс изготовления.
Материалом для изготовления петель послужат старые лестничные перила из бразильской вишни. На циркулярной пиле автор вырезает их по нужному размеру.



Затем, для получения нужной толщины заготовок, склеивает вместе бруски.

В рамной части петли делает вырез для кулака.


На дверной части петли формирует выступ кулака.



Теперь эти две заготовки Джек намерен соединить вместе, и просверлить через их отверстие для шарнирного пальца.

Проще всего это сделать вот таким образом, используя сверло Форстнера.

На будущем кулаке он разметил скругления.
После этого он скругляет углы, используя ленточную пилу.
На внешней стороне деревянной детали Джек также делает карандашную разметку, чтобы придать петле более изящную форму.



Теперь все элементы вырезаны по нужному размеру. Автор соединяет их.

А в качестве шарнирного пальца он использует полудюймовый деревянный кругляк. Выступающие стороны штыря срезаются ленточной пилой.


Вот он тот самый шкафчик, на который должны встать эти петли. Мастер определяет их месторасположение, каким образом они будут смотреться наилучшим образом. Затем размечает будущие отверстия.
Автор делает отверстия под крепежные болты.

Перед Вами дверь. Джек вложил по её периметру несколько прокладок, чтобы максимально зафиксировать её, и оставить небольшие щели. Теперь можно смело прикручивать петли. Причем необходимо начинать с закрепления рамной, а затем дверной части петли. И они отлично держат!






Спасибо автору за весьма оригинальную идею по изготовлению необычных деревянных петель!

Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.


Источник

Этот пост может содержать партнерские ссылки. Это означает, что я зарабатываю небольшую комиссию за ссылки, используемые без каких-либо дополнительных затрат для вас. Дополнительную информацию смотрите в моей политике конфиденциальности.

Деревянные петли своими руками

Здравствуйте, уважаемые читатели и самоделкины!
В данной статье Джек, автор YouTube канала "Jack Houweling" даёт описание того, как можно самим сделать деревянные петли для небольшого шкафчика. В этих петлях абсолютно все элементы изготовлены из дерева.

Материалы.
- Бразильская вишня
- Клей ПВА
- Болты, гайки M6.

Инструменты, использованные автором.
- Шуруповерт
- Ленточная пила
- Сверлильный станок
- Струбцины
- Сверла Форстнера
- Электронный штангенциркуль

Процесс изготовления.
Материалом для изготовления петель послужат старые лестничные перила из бразильской вишни. На циркулярной пиле автор вырезает их по нужному размеру.


Затем, для получения нужной толщины заготовок, склеивает вместе бруски.


В рамной части петли делает вырез для кулака.

На дверной части петли формирует выступ кулака.

Теперь эти две заготовки Джек намерен соединить вместе, и просверлить через их отверстие для шарнирного пальца.


Проще всего это сделать вот таким образом, используя сверло Форстнера.


На будущем кулаке он разметил скругления.

После этого он скругляет углы, используя ленточную пилу.

На внешней стороне деревянной детали Джек также делает карандашную разметку, чтобы придать петле более изящную форму.

Теперь все элементы вырезаны по нужному размеру. Автор соединяет их.


А в качестве шарнирного пальца он использует полудюймовый деревянный кругляк. Выступающие стороны штыря срезаются ленточной пилой.

Вот он тот самый шкафчик, на который должны встать эти петли. Мастер определяет их месторасположение, каким образом они будут смотреться наилучшим образом. Затем размечает будущие отверстия.

Автор делает отверстия под крепежные болты.


Перед Вами дверь. Джек вложил по её периметру несколько прокладок, чтобы максимально зафиксировать её, и оставить небольшие щели. Теперь можно смело прикручивать петли. Причем необходимо начинать с закрепления рамной, а затем дверной части петли. И они отлично держат!

Спасибо автору за весьма оригинальную идею по изготовлению необычных деревянных петель!


Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельные петли для дверей: как сделать своими руками

Качественная фурнитура – важное условие длительной и стабильной работы дверной системы. Надо лишь приобрести петли подходящего размера. Если же таковых не окажется в наличии, на помощь придут самодельные петли, которые изготавливают самостоятельно с учетом параметров и веса створки. Для этого подготовьте инструмент и материалы.

Петля, изготовленная самостоятельно

Почему выбирают самодельные?

От изготовленной в производственных условиях фурнитуры многие отказываются в пользу самодельной по нескольким причинам. Такие изделия:

  • Выдерживают значительную нагрузку. Что актуально для гаражных ворот и массивных дверей;
  • Имеют необходимый размер. Если параметры изготавливаемых в промышленных условия стандартизированы, то при изготовлении собственными силами выбирают размер, который требуется;
  • Обладают высоким уровнем надежности, так как изготавливаемая для себя фурнитура обладает высоким уровнем прочности по сравнению с выпускаемой в заводских условиях. Всегда можно выбрать материал с высокими механическими свойствами и большей толщины.

Изготавливаем петли своими руками

Процесс изготовления петель прост. Чтобы фурнитура получилась качественной, необходимо уметь выполнять собственными силами различные виды работ.

Готовим инструмент и материалы

Для изготовления качественной фурнитуры в домашних условиях подготовьте подходящий инструмент, материалы и оборудование. В наличии надо иметь следующий инструмент и оборудование:

  • Рулетка или другой измерительный инструмент. Иногда можно обойтись обычной линейкой, но она в таком случае должна полностью отвечать нормативным требованиям;
  • Маркер, который пишет по металлу. Вместо маркера можно взять мел;
  • Ножовку с полотном по металлу. Те, кто умеет пользоваться болгаркой, могут воспользоваться этим оборудованием, если оно есть в наличии;
  • Напильник;
  • Молоток;
  • Сварочный аппарат с подходящими техническими характеристиками, а также средства индивидуальной защиты, которые необходимы для выполнения сварочных работ.
Готовим инструмент

Также подготовьте:

  • Металлическую пластину толщиной 2-3 мм;
  • Отрезок трубы;
  • Стальной прут. Его диаметр согласовываться с внутренним диаметром отрезка трубы. Выбирают прут так, чтобы он помещался внутри трубы с небольшим натягом. От прута, размер которого меньше внутренних размеров трубу лучше отказаться.

Выбирая материал, обращайте внимание на его характеристики. Пластина, трубы и пруток должны выдерживать прикладываемую эксплуатационную нагрузку.

Последовательность изготовления

Первоначально отпиливают два отрезка трубы. Суммарная длина зависит от размеров дверного полотна. Так если она 11 см, надо подготовить первый отрезок трубы длиной 5 см. Прежде чем отрезать трубу нужного размера, аккуратно нанесите разметку. Также потребуется отрезок трубы, длина которого на 1 см больше, т.е. – 6 см. В итоге суммарная длина равна 11 см.

После отпиливания на металлической поверхности часто образуются заусенцы, об которые можно пораниться во время монтажных работ. Чтобы этого не произошло, уберите дефекты с помощью напильника. Работайте в перчатках, чтобы не повредить руки. Обработку выполните с обеих сторон.

Как только трубки готовы, подготавливают прут. Его длина равна суммарной длине труб, то есть 11 см. Для этого наносится разметка на поверхность прутка и производиться отпил. Линия реза должна быть перпендикулярна условной оси прутка.

Отрезав пруток и трубы в размер, их соединяют вместе. Для этого в гильзу запрессовывают пруток. Как только гильзы займут свое место, подготавливаются пластины. Их размер согласовывается с габаритами двери и размерами изготавливаемых петель. Таких пластины должно быть две, и они имеют одинаковую длину. На этом подготовительный этап заканчивается. Переходят к сварочным работам.

Убедившись, что пруток занял внутри гильзы нужное положение, торцы обеих трубок заваривают. Это исключает смещение стержня внутри трубы в процессе эксплуатации.

Затем пластины привариваются к гильзам. Их располагают перпендикулярно условной оси гильз. Для этого сначала прихватывают пластины, а затем, убедившись в их правильном пространственном расположении, приваривают окончательно.

Читайте также: Шаблон для врезки петель

Декорирование

Чтобы изготовленные петли выглядели красиво, их красят или оцинковывают. Оба эти варианта позволяют придать поверхности красивый внешний вид, а также защитить от внешнего негативного воздействия. Для этого толщина наносимого покрытия должна быть достаточной для конкретных условий эксплуатации.

После декорирования фурнитура выглядит практически также, как продаваемая официальными производителями. При этом всегда можно подобрать цвет изделия, который требуется. Так если в продаже можно найти фурнитуру, как правило, черного цвета, то петли, изготавливаемые собственными силами, можно окрасить в любой подходящий цвет.

Готовая фурнитура

Монтаж петель

После того, как фурнитура полностью готова, ее устанавливают. Для этого одну пластину прикручивают к створке, вторую – к дверному полотну. Крепление производится так, чтобы пластина с верхней гильзой была прикручена к двери, а вторая часть к вертикальной стойке коробки. В процессе установки изготовленная петля собирается в целостное изделие.

Монтаж петель

Чтобы исключить заедание в процессе эксплуатации, между сопряженными поверхностями добавляют смазочный материал. Количества смазки должно быть достаточно, чтобы штырь легко вращался внутри гильз.

Установленная фурнитура

Другие варианты

Не каждый может похвастаться наличием сварочного аппарата у себя дома. Для других подобные изделия оказываются дорогим вариантом, который жалко устанавливать на легкую дверь. В таком случае необходимую фурнитуру изготавливают из подручных материалов. Какой вариант окажется подходящим, зависит от размеров двери створки, и материала дверного полотна.

Для этого подготовьте транспортерную ленту и металлические пластины. Их толщина может быть сравнительно небольшой. Можно взять металл, толщина которого не на много превосходит толщину листов, которые используются при изготовлении консервных банок. Для крепления элементов фурнитуры подготовьте гвозди, длина которых равна 4 – 5 см.

Монтаж петель производят, выставив полотно в дверном проеме. Между вертикальной стойкой и дверным полотном оставьте один сантиметр с той стороны, где расположатся петли. Зафиксировав положение двери, прибивают петли. Для этого сначала располагают транспортерную ленту, а сверху – металлические пластины. Транспортерная лента в этом случае выполняет роль гибкого элемента, обеспечивающего открывание и закрывание створки.

Такая фурнитура подойдет для легких дверей, которые устанавливают на вход в курятник или место, где содержатся кролики. Их отличительной особенностью становится отсутствие скрипа в процессе эксплуатации, а также возможность эксплуатации без смазки.

Таким образом, изготовить петли самостоятельно может каждый. Такая фурнитура подойдет для гаражных ворот и входных дверей. Если к процессу изготовления подойти ответственно, можно сделать свой дом настоящей крепостью. Качественная и прочная фурнитура выдерживает внешнюю нагрузку, и при этом имеет эстетически привлекательный внешний вид.

Вконтакте

Facebook

Twitter

Google+

Как сделать скрытые петли: полезные советы домашним мастерам

Популярность скрытых петель обусловлена неоспоримыми преимуществами. Многие стараются приобрести ее в дом: она повышает уровень безопасности. Кроме того, такая фурнитура отличается прочностью, надежностью и эстетичностью. Чтобы она исправно работала, важно знать, как сделать скрытые навесы с соблюдением необходимых нормативных требований. Это позволит обеспечить достаточную прочность конструкции.

Скрытый навес

Готовим инструмент

Решив установить навесы самостоятельно, стоит подготовиться заранее, выбрав стандартный слесарный инструмент. Для монтажа потребуются:

  • Карандаш, с помощью которого выполняется разметка.
  • Линейка или другой измерительный инструмент.
  • Шуруповерт.
  • Фреза для подготовки посадочного отверстия.
  • Дрель.
  • Строительный уровень.
  • Молоток со стамеской.

Этапы монтажных работ

Установка скрытых навесов имеет ряд отличительных особенностей. В этом случае предусматриваются посадочные отверстия, которые позволят установить навесы на одном уровне с поверхностью дверного полотна.

Подготовительный этап

Монтаж, выполняемый самостоятельно, начинается с нанесения разметки. Для этого предварительно определяется необходимое количество скрытых изделий, которые удерживают полотно. Для деревянной двери со средней массой достаточно двух изделий. Если же для изготовления створки используется тяжелая сталь, предусматривают минимум три, а лучше четыре навеса. Как результат, уменьшится удельная нагрузка на каждую петлю, продлив срок службы фурнитуры.

Верхний и нижний навес располагают на расстоянии 20 – 25 см от соответствующего торца двери. В этом месте находится центр. Третий располагают между, отступая равное расстояние от верхнего и нижнего крепления.

Внимание! Выполняя разметку, намечая два контура: для навеса (находится внутри) и для накладки (намечается по контуру).

Отметив местоположение навесов на полотне, размечают короб. Для этого полотно размещают внутри короба, фиксируя ее пространственное положение с помощью колышков. После этого отмечают положение навесов на дверном коробе. Обозначив место установки, полотно отставляют в сторону.

Нанесение разметки

Подготовка посадочных мест

Проконтролировав нанесенную разметку, приступают к монтажу. С помощью молотка и стамески подготавливают углубление, предназначенное для установки накладки петли. Избыток материала удаляют путем аккуратного постукивания по внешнему контуру. Количество материала зависит от толщины петли.

С помощью дрели и специальной фрезерующей насадки подготавливаются углубления, предназначенные для размещения скрытых петель. Чтобы не перестараться, заранее измеряют толщину петли, так как чрезмерное углубление фурнитуры может стать причиной плохой работы установленного блока.

Углубления готовят на двери и на коробке. Глубина и другие размеры согласовываются с габаритами фурнитуры. Фрезеровать поверхность следует аккуратно, чтобы исключить случайное повреждение поверхности дверного полотна или короба.

Посадочное отверстие

Прикручивание и регулировка петель

Прежде чем приступить к установке петель, следует сначала зачистить внутреннюю поверхность посадочных мест от неровностей. Это повысит качество монтажа. Саму врезку выполняют в следующей последовательности:

  • Петлю размещают в подготовленное углубление, обеспечивая нужное пространственное расположение.
  • Намечают места под крепежные отверстия.
  • Прикручивают петли. Нельзя допускать перекоса устанавливаемой фурнитуры. Для этого следует аккуратно затягивать крепежные элементы.

Аналогичным образом устанавливаются петли дверной или оконной системы. Как только петли надежно закреплены на дверном полотне, их прикручивают к коробу. Для этого дверь устанавливают обратно в дверной проем и фиксируют его пространственное положение при помощи деревянных клиньев. После этого выполняется крепление полупетли по вышеописанному алгоритму.

Чтобы сделанный объем работ не оказался напрасным, выполняют регулировку петель. Последовательность монтажа зависит от конструктивных особенностей конкретного изделия. Однако в большинстве случае необходимо снять накладку с петель, под которой находятся регулировочные винты. Для регулировки следует подкрутить соответствующие винты.

Таким образом, установить скрытые петли своими руками при желании сможет каждый. Надо лишь подготовить необходимый инструмент и соблюсти последовательность выполнения работ. В таком случае установленная конструкция обязательно прослужит достаточно долго, гармонично вписываясь в интерьер.

Вконтакте

Facebook

Twitter

Google+

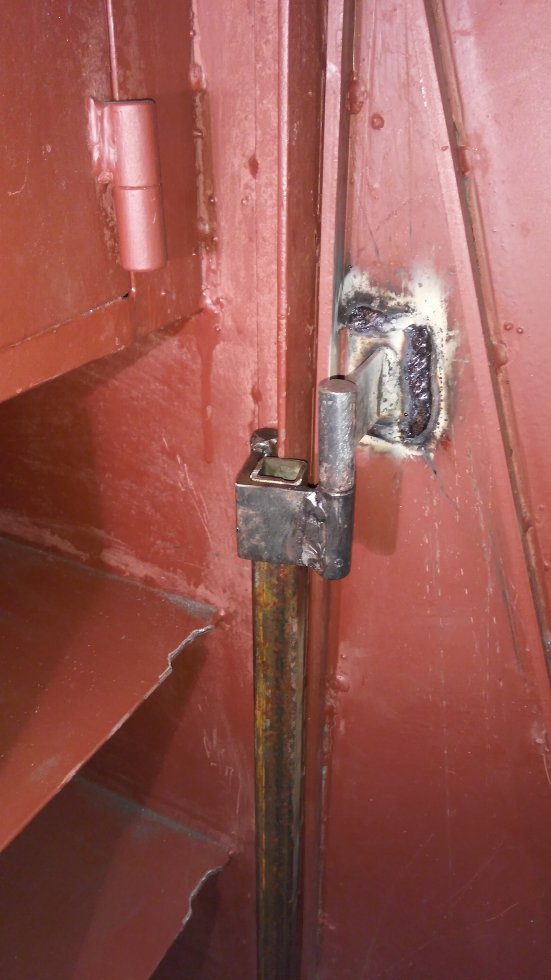

Навесная петля из подручных материалов


Понадобилась срочно петля на железную дверь из квадратной трубы в подсобное помещение. В мастерской не нашел, а ехать на рынок совсем не хотелось, и тогда я придумал, как легко и быстро выйти из ситуации. К тому же время, затраченное на замену обычной петли самодельным узлом, настолько мало (буквально 2-3 минуты), что этот способ непременно должен знать каждый любитель самоделок.

Что нам необходимо


Материалы:
  • Резьбовая шпилька (с большим шагом) диаметром 12 мм и длиной 5-7 см;
  • 4 гайки с резьбой под шпильку.


Инструменты:
  • Сварочный аппарат.

Подготовка импровизированной петли


По краям шпильки закручиваем по две гайки на сторону. Располагаем их так, чтобы крайние были не дальше 5 мм от конца шпильки. При этом внутренние гайки не должны соприкасаться с наружными – между ними следует оставить такой же интервал.

При работе самодельного шарнира нагрузки на ось будут минимальны, поэтому переживать о том, что рано или поздно он выйдет из строя, не стоит – соединения сохранят работоспособность до тех пор, пока полностью не заржавеют.

Привариваем петлю



Выставляем железную конструкцию (для удобства работ ей лучше придать горизонтальное положение). Накладываем самодельную петлю таким образом, чтобы ее ось находилась между краями труб будущей двери и ее рамы и была им параллельна. Сварочные работы выполняем следующим образом: с рамой соединяем нижние гайки на обоих концах шарнира, с подвижной дверью – верхние. Это обеспечит максимальную надежность и устойчивость к нагрузкам.

Стоит допустить небольшую неточность и приварить петлю под небольшим углом по отношению к раме и полотну дверцы, как вся затея становится бессмысленной тратой сил и переводом материалов. Такой шарнир не прослужит и дня – достаточно будет всего лишь несколько раз открыть дверь, и перекос даст о себе знать, сорвав приваренные гайки. Поэтому, выполняя работу, следует соблюдать высокую точность разметки и лучше воспользоваться подложкой под шпильку, чтобы правильно выставленный шарнир не сместился при сварке.


Техника безопасности


Работы со сварочным аппаратом подразумевают наличие средств индивидуальной защиты, и сварочная маска – не единственный ее атрибут. На руках должны быть рукавицы (перчатки), а сам сварщик – в рабочей куртке.
В результате получилось отличное соединение, которое будет служить не меньше, чем оригинальная петля.

Смотрите видео


вариантов петель DIY | Diabettech

Если вы нашли эту страницу, значит, вы хотите начать с зацикливания. Вы поняли, что хотите создать неэмоциональную систему, которая может давать рекомендации и принимать меры по корректировке введения инсулина на основе чисел и моделей, а не эмоциональных реакций на условия.

Множество вариантов!

Итак, с чего мы начнем. Существует несколько замкнутых систем DIY. Представленные здесь параметры различаются по уровню сложности и сложности настройки, а также различаются наборами функций, алгоритмами и параметрами оборудования.В конечном итоге вы будете принимать решение о том, с чего начать. Вы часто будете видеть «YDMV», что означает «ваш диабет может быть разным» - и будет. Вы должны выбрать систему, которая будет работать на вас. Но не волнуйтесь - вы всегда можете поменять системы, насосы и т. Д. В будущем! Многие люди в сообществе переключаются туда и обратно или используют несколько типов замкнутых систем в зависимости от своих потребностей.

Обратите внимание, что в настоящее время мы не рекомендуем создавать петли с использованием Abbott Freestyle Libre со сторонним передатчиком, таким как MiaoMiao или Bluecon, в качестве источника данных об уровне глюкозы в реальном времени.

Подробности, представленные здесь, представляют собой ссылки на различную документацию и руководства по установке, а также мой взгляд на то, как это легко сделать. Какой бы вариант вы ни выбрали, есть много людей, готовых помочь вам начать работу через каналы Gitter.im для этих приложений. Это относится как к разомкнутому циклу (где пользователь должен взаимодействовать с помпой, чтобы выполнить предложение), так и к замкнутому циклу (где алгоритм напрямую обращается к помпе для регулировки уровней инсулина).

Если вы хотите больше узнать о том, что я думаю о системах Loop и OpenAPS, я написал сравнение использования обеих систем с точки зрения взрослого пользователя T1, рассматривая форму, функцию и взаимодействие.

Открытый цикл

Перед тем, как замкнуть цикл, работа в режиме «разомкнутого цикла» - это самый простой способ узнать, как работает система и как регулируется инсулин для управления уровнями глюкозы. Вот почему мы рекомендуем попробовать, если у вас будет возможность, прежде чем замкнуть цикл. Все системы поддерживают открытый цикл. OpenAPS требует установки для открытого цикла; но может быть сделано с насосом без петли. AndroidAPS также может работать в режиме разомкнутого контура, независимо от того, какой у вас насос. Петле требуется оборудование для создания петли, чтобы также работать без обратной связи.

Замыкание петли

Есть несколько вариантов закрытия цикла. Их:

OpenAPS - система, работающая на небольшой «установке», состоящей из крошечного компьютера и радио; работает с устаревшими насосами Medtronic и любыми CGM. Его можно настроить с помощью любого типа компьютера (ПК с Windows или Linux, или Mac).

Loop - инфраструктура и алгоритм только для Apple, которые работают на iPhone, работают с устаревшими насосами Medtronic и Omnipod, используют Dexcom Share или G5 или Medtronic CGM для данных об уровне глюкозы и требуют RileyLink для связи между помпой и телефоном.Для настройки требуется xCode на Mac. Лицензия разработчика Apple также стоит 99 долларов, чтобы не переустанавливать приложение каждые 7 дней.

AndroidAPS - приложение только для Android, которое реализует алгоритм OpenAPS «oref0» и работает с насосами DANA * RS, Roche Combo, Roche Insight и устаревшими насосами Medtronic через RileyLink - первую реализацию замкнутого цикла на Android, не требующую дополнительных аппаратных компонентов, работает с несколькими системами CGM и требует установки Android Studio на выбранном вами компьютере.

Прежде чем замкнуть цикл, стоит прочитать наблюдения Даны Льюис о том, как безопасно замкнуть цикл.

OpenAPS

OpenAPS, созданный Беном Уэстом, Даной Льюис и Скоттом Лейбрандом, поддерживает несколько устаревших насосов Medtronic и может использоваться с рядом различных систем CGM. Теперь у него есть сценарии автоматической установки, которые буквально так же просты, как 1, 2, 3. Вы можете вырезать и вставить руководство на свой компьютер, и его очень легко настроить. Аппаратное обеспечение зацикливания состоит из небольшой «установки», которая представляет собой небольшой компьютер с радио и батареей.

OpenAPS Edison Rig в коробке Tic-Tac, рядом с насосом

Дом OpenAPS можно найти по адресу: https://openaps.org/, где вы можете найти огромное количество информации, относящейся к платформе. Перейдите по ссылке «Начало работы», чтобы перейти к документации, или перейдите по этой ссылке: https://openaps.readthedocs.io/en/latest/index.html

Для настройки OpenAPS вам потребуется:

Для запуска OpenAPS вам потребуется:

  • Любая система CGM (Dexcom G4, G5, G6, xDrip +, Medtronic)
  • Совместимая помпа Medtronic (подробности см. В документации)
  • Маленький компьютер (Intel Edison, Raspberry Pi0W или Pi 3)
  • Радиоприемник (встроенный в плату Explorer или отдельный радиоприемник для других устройств)
  • Аккумулятор для буровой
  • Дополнительно: любой мобильный телефон может использоваться для отображения данных и взаимодействия с вашей установкой OpenAPS

В настоящее время рекомендуемая комбинация установки - это плата Explorer, Edison и литий-полимерный аккумулятор емкостью 2500 мАч, если вы можете его получить, или Raspberyy Pi 0WH и Explorer Hat.Edisons можно найти на eBay, а платы Explorer доступны в Интернете в Enhanced Radio Devices.

Вы также можете использовать Raspberry Pi 0WH с радиоприемником Adafruit RFM69HCW Radio Bonnet, что может снизить стоимость установки OpenAPS до менее 75 долларов.

Алгоритм и особенности:

Исходный алгоритм OpenAPS называется oref0. Он имеет дополнительные функции, которые позволяют обнаруживать изменение чувствительности, помогать во время еды и динамически рассчитывать усвоение углеводов.Были добавлены дополнительные расширенные функции, которые позволяют вводить «Супер микроболюс» (SMB), «Еда без предупреждения» (UAM) и предупреждать, когда от пользователя могут потребоваться дополнительные действия.

  • SMB позволяет алгоритму вводить небольшие болюсы, когда он включен (и может запускаться при вводе углеводов, болюса или временной цели). Преимущество введения рассчитанного количества инсулина в виде болюса заключается в том, что он действует быстрее, чем при использовании безопасной временной базальной скорости, которая доставляет более 30 минут.
  • UAM определяет, что изменения в уровнях глюкозы выходят за пределы ожидаемых диапазонов, на основе имеющихся данных по углеводам и соответствующим образом регулирует доставку инсулина.
  • Предупреждения о пустых действиях - это уведомления, сообщающие пользователю, что алгоритм считает, что ему нужно больше инсулина или углеводов, на основе наблюдаемых изменений и имеющейся информации. Это оказывается чрезвычайно полезным в дороге!
  • Autotune также оптимизирует данные за предыдущие 24 часа и настраивает базальную скорость, ISF и соотношения углеводов.

В зависимости от вашего CGM и предпочтений телефона, существует несколько вариантов настройки OpenAPS для работы в автономном режиме (без подключения к Интернету). Разрешение вашей установке подключаться к вашему телефону полезно для удаленного мониторинга (а также для устранения неполадок и анализа данных). Для этого рекомендуется использовать Nightscout.

Канал Gitter, где вы можете задать вопросы о начале работы и настройке, находится по адресу: https://gitter.im/nightscout/intend-to-bolus

Петля

Loop - это реализация Loopkit, платформы, созданной Нейтом Раклиефтом, которая работает на iPhone.Он был создан с целью уменьшить количество переносимых реализаций APS и благодаря изобретательности Нейта и Пита Швамбов был создан в качестве основы для реализации своих собственных алгоритмов другими. Он использует оборудование RileyLink для связи между BLE от iPhone и радиочастотными частотами, которые используются помпами Medtronic. Существует также ветка для разработчиков (которую можно рассматривать как публичный бета-тест), которая позволяет Omnipod работать с Loop.

Rileylink можно получить на сайте www.getrileylink.org.Loop обеспечивает возможности гибридного замкнутого контура и включает возможность определять и вводить болюс с телефона.

Loop + RileyLink
Для настройки Loop вам потребуется:
  • Компьютер Mac с xCode или создание виртуальной машины с помощью VMWare в Windows
  • Рекомендуется: лицензия Apple Developer (99 долларов США в год), поэтому вам не нужно повторно устанавливать приложение каждые 7 дней
Для запуска Loop вам понадобится:
  • RileyLink
  • iPhone
  • A CGM (Dexcom G5 или G6 (или G4 с Share), хотя рекомендуется G5 или G6)
  • Насос Medtronic (согласно OpenAPS) или OmniPod
  • Дополнительно: Apple Watch

Поскольку Loop записывает все данные в HealthKit и выполняет все локально, это автономная система, и для ее работы не требуется подключение к Интернету.Загрузка в Nightscout для удаленного мониторинга полностью интегрирована.

Loop можно найти по адресу: https://github.com/LoopKit/Loop

Алгоритм и особенности:

Loop работает по другому алгоритму, чем OpenAPS. Он регулирует инсулин на основе прогнозируемых в будущем уровней глюкозы. Он включает функцию под названием «Ретроспективная коррекция», которая предлагает механизм учета и адаптации к неожиданным краткосрочным изменениям. Модель поглощения углеводов Loop была недавно обновлена.Он использует оценки времени всасывания углеводов (для которого можно использовать значение по умолчанию) для определения необходимого действия инсулина. Обновление включает функцию, известную как «Динамическое поглощение углеводов» (аналогично OpenAPS), и графический интерфейс может отображать эти данные.

У

Loop есть сопутствующее приложение на часах Apple, которое позволяет вводить углеводы и вводить болюсы прямо с часов и может включать текущий уровень глюкозы в крови и время с момента последнего запуска в случае осложнения.

Канал чата в реальном времени находится по адресу: https: // loop.zulipchat.com

AndroidAPS

AndroidAPS - это реализация алгоритма (OpenAPS) oref0 в модульной платформе на Android. Его можно найти по адресу https://androidaps.readthedocs.io/en/latest/EN/index.html.

Для настройки AndroidAPS вам потребуется:
  • Любой компьютер (Mac, Windows или Linux) под управлением Android Studio
Для запуска AndroidAPS вам потребуется:
  • Телефон Android
  • любой CGM, который можно загрузить в nightcout (Dexcom G4, G5, G6, Eversense, Medtronic
    Guardian или Enlite).Предпочтительными приложениями для загрузки являются модифицированное приложение Dexcom или xdrip + с G4, G5 или Libre, но можно использовать и другие приложения, подробности см. На сайте nightcout.info
  • Dana-R, Dana-RS, Roche Combo и Insight или устаревшие насосы Medtronic с замкнутым контуром; Omnipod в настоящее время находится на ранней стадии внедрения.
Алгоритм и особенности:

AndroidAPS использует алгоритм OpenAPS.

Прежде чем приступить к работе, существует ряд целей или «шагов», которые помогут изучить использование замкнутой системы.Он начинается с режима разомкнутого цикла, который проходит через несколько этапов, чтобы помочь вам понять, как работает система, включая настройку параметров и предпочтений.

Экраны AndroidAPS

Подобно Loop, вы можете рассчитывать и вводить болюсы из AndroidAPS.

В будущем с AndroidAPS можно будет использовать дополнительные насосы. Продолжается работа по интеграции Omnipod в AndroidAPS.

Канал Gitter находится по адресу: https://gitter.im/MilosKozak/AndroidAPS

Комментарий к сообщению

Если вы изо всех сил пытаетесь решить, какая из них может вам лучше всего подойти, есть базовое сравнение систем на физическом уровне и подробное сравнение алгоритмов OpenAPS и Loop, а также систем OpenAPS и AndroidAPS на основе моего опыта. из двух.Это может помочь вам сократить ваш выбор.

Если вы родитель, пытаясь решить, что использовать с вашим ребенком T1, вы можете взглянуть на блог Кэти Дизимоун, где она сравнила Loop и OpenAPS с этой точки зрения.

Так что выберите тот, который вам нравится, и он лучше всего соответствует вашим потребностям, и счастливого цикла!

Как это:

Нравится Загрузка ...

Сделай сам: Как построить пассивную петлевую антенну с шумоподавлением (NCPL)

Я получил ряд запросов от читателей SWLing Post с просьбой предоставить пошаговое руководство по созданию пассивной рамочной антенны, о которой я упоминал в ряде предыдущих сообщений.Эта антенна является доморощенной версией коммерчески доступной Airspy Youloop.

Это работает. И да, ребята ... строить это весело.

Существует несколько конструкций петель, и, чтобы отличать эту, я в дальнейшем буду называть ее так, как указано в заголовке выше: антенна с пассивной петлей с шумоподавлением (NCPL) .

Прежде чем мы начнем строить, немного теории антенн ...

Я не инженер и не специалист по антеннам, поэтому я обратился к президенту и инженеру Airspy Юссефу Туилу, чтобы узнать, как именно работает эта пассивная петля.Юсеф был тем парнем, который экспериментировал с несколькими конструкциями петель и в конечном итоге вдохновил меня на создание этой петли в паре с его HF + Discovery SDR и SDRplay RSPdx. «Основная характеристика этого контура, - отмечает Юсеф, - это его способность подавлять электрические шумы намного лучше, чем у более простых конструкций контура». Понял! [См. Контурную схему ниже]

«Второй характеристикой этой рамочной антенны является то, что она представляет собой петлю с высоким сопротивлением , что может показаться нелогичным.Это означает, что он может работать напрямую со многими приемниками, которые имеют низкий коэффициент шума, чтобы уменьшить потери из-за рассогласования импеданса.

Обратите внимание на лепесток резонанса около 4 МГц. Резонансная частота контролируется диаметром контура, паразитной емкостью кабеля и нагрузкой трансформатора. Он находится именно там, где нам это нужно больше всего.

Трансформатор представляет собой БАЛАНСИРОВАНИЕ 1: 1, которое покрывает весь ВЧ диапазон с минимальными потерями.Наш BALUN обычно имеет потери 0,28 дБ.

[…] Соединяя центр этого внешнего экрана с землей линии передачи, вы эффективно подавляете все электрические шумы. Балансир необходим для балансировки электрического шума, а не для настройки импеданса.

[…] Если вы хотите повысить производительность в диапазонах VLF, LW и MW, вы можете попробовать другое соотношение импеданса, но это убьет более высокие диапазоны ».

Что делает этот цикл настолько привлекательным (для меня), так это то, что он может быть построен с очень небольшим количеством общих частей - действительно, у многих из нас уже есть все элементы в наших ящиках для мусора.Как следует из названия, это пассивный дизайн, поэтому он не требует источника питания, что невероятно удобно, когда вы используете портативный компьютер.

В сочетании с SDR с расширенным динамическим диапазоном, таким как Airspy HF + Discovery или SDRplay RSPdx, вы будете довольны широкой полосой пропускания этой антенны и ее шумоподавляющими свойствами.

Если вы не хотите создавать эту антенну, Airspy продает свою собственную версию этой петли за скромные 35 долларов.

Но создание антенны - это весело, и вы можете настроить дизайн, чтобы настроить производительность, поэтому приступим:

  • A длина * коаксиального кабеля для шлейфа (см. Примечания ниже относительно длины)
  • Еще один кабель длиной с оконцовкой на одном конце с разъемом по вашему выбору в качестве питающей линии
  • A BN-73-302 Широкополосный ферритовый сердечник с 2 отверстиями
  • Достаточно магнитопровода с покрытием на восемь витков на БН-73-302
  • Термоусадочная трубка или другое средство для закрытия и фиксации точки пересечения кабеля и балуна.(Вы можете заключить эти точки подключения, например, в ПВХ или небольшие корпуса для электрических коробок)
  • Изолента
  • A Инструмент для зачистки кабеля, нож, и / или резак для коробок
  • Паяльник и припой
  • A тепловая пушка (при использовании термоусадки)
  • Немного терпения

* Примечание о длине кабеля петли: Мы с Владо сделали петлю с 1.5 метров кабеля. Airspy Youloop поставляется с двумя ножками длиной 1 метр, которые в совокупности дают общий диаметр петли около 63,6 см.

Когда я впервые решил построить эту петлю, это было всего за день до поездки на побережье Южной Каролины, где я планировал немного заняться DXing. У меня не было всех компонентов, поэтому я зашел к моему приятелю Вальдо (N3CZ). К счастью, у Владо были все компоненты, и он хотел помочь построить этот цикл. Как я уже упоминал в предыдущих постах, Владо - потрясающий инженер и техник по ремонту, поэтому, когда я говорю «мы» его построили, я имею в виду, что это сделал Владо! Но я мог это сделать сам.

На самом деле это очень простая сборка - это под силу даже новичку, если он умеет пользоваться паяльником. требует терпения, чтобы правильно подготовить контурный кабель. Не торопитесь, когда начнете, и вы будете в эфире через час или два.

1. Зачистите концы контурного кабеля.

Хотя тип и диаметр кабеля могут отличаться, оголите концы кабеля примерно так.
Чтобы упростить поиск середины кабеля, мы заклеили концы лентой.

2. Сделайте отверстие в середине кабеля, чтобы прикрепить выводы балуна к центральному проводу.

Это самая сложная часть всей операции. Цель состоит в том, чтобы создать отверстие для подключения к центральному проводнику кабеля.

Нужно проделать дырку посередине кабеля на

1 срезание части внешней оболочки;

2 осторожно отделяя и открывая экран;

3 прокапывают диэлектрическую жилу, и наконец

4 обнажая центральную жилу кабеля

Постарайтесь сделать отверстие достаточно большим , чтобы получить доступ к центральному проводу кабеля, но не больше. Не позволяйте части экрана касаться центрального проводника.

Когда вы дойдете до центрального проводника, обнажите его достаточно, чтобы можно было закрепить его посередине и создать отверстие для припайки выводов балуна к обоим концам проводника.

Когда вы закончите с этим шагом, ваш кабель должен выглядеть примерно так…

На фотографии выше, , обратите внимание, что экран полностью снят, диэлектрическая сердцевина прорезана, и перерезали центральный проводник, оставил зазор, достаточно большой для пайки.

3. Сделайте балун 1: 1

Возьмите BN-73-302 и с помощью магнитного провода с покрытием сделайте четыре обмотки с одной стороны и четыре с другой. Должно получиться так:

У вас нет ферритового сердечника бинокля, подобного приведенному выше? Если у вас сломан кабель с ферритовыми сердечниками, его можно взломать! Кликните сюда, чтобы узнать больше.

4. Подключите балун к питающей линии.

У Владо случайно оказался BNC-кабель в его хижине (он такой парень), поэтому мы разрезали и обнажили один конец, затем подключили центральный провод и экран к одной стороне балуна.Затем мы заключили балун в термоусадочную трубку, чтобы позже его было немного легче прикрепить к петле:

Конечно, вы также можете создать это соединение в небольшой корпусной коробке или коротком поперечном сечении из ПВХ. Есть несколько способов защитить это.

Юсеф также добавил следующее примечание о линии подачи:

Для использования антенны NCPL без предусилителя рекомендуется, чтобы длина кабеля не превышала 10 метров. Поставляемого кабеля Youloop длиной 2 метра [например] достаточно, чтобы защитить антенну от магнитных помех компьютера или планшета, и он имеет очень низкие потери и паразитную емкость.

5. Подключите балун к коаксиальному шлейфу.

Чтобы сделать надежное соединение, залудите обе стороны центрального проводника. Затем прикрепите другой конец симметричного кабеля к каждой части центрального проводника, как показано ниже:

Обновление: Обратите внимание на схему контура в верхней части страницы, что провод заземления на выходном разъеме подключается к коаксиальному экрану контура на первичной стороне балуна.Я не помню, чтобы мы делали это в сборке, но я бы посоветовал вам сделать это. Это должно привести к еще более низкому уровню шума, хотя, надо признать, я очень впечатлен нашей работой без этого соединения. Спасибо тем из вас, кто указал на это несоответствие!

6. Закрепите переход Balun / Coax.

Поскольку этот шлейф предназначен для довольно частого использования в полевых условиях, убедитесь, что точка соединения симметрирующего и коаксиального шлейфов надежна. Опять же, мы использовали несколько слоев термоусадочных трубок, так как они у нас были в хижине.

7. Припаяйте и закрепите переходник.

Затем создайте точку пересечения петли, просто прикрепив центральный провод одного конца кабеля к экрану на другом конце… и наоборот.

Однако перед тем, как взять паяльник , если, как мы, вы используете термоусадочную трубку для закрепления точки пересечения петли на следующем этапе, вам сначала нужно сдвинуть отрезок трубки на коаксиальный кабель перед тем, как спаять концы вместе.Владо, конечно, подумал об этом заранее… Я не уверен, что смогу!

Не торопитесь, спаяйте это соединение и сделайте его максимально прочным. Если вы паяете его правильно и используете высококачественный кабель, как мы, точка перехода будет на удивление прочной. Если вы используете более тонкий кабель, просто убедитесь, что соединение прочное, а затем используйте что-нибудь, чтобы сделать соединение менее предрасположенным к разрыву - например, рассмотрите возможность герметизации отрезка полужесткой трубки вокруг этой точки.

Владо умело добавил термоусадочную трубку вокруг точки перехода, чтобы защитить и закрепить ее.

Готово!

Вот и все, ребята! Теперь вы готовы поднять петлю в воздух.

В зависимости от того, какой тип кабеля вы использовали для этой петли, вам может потребоваться или предпочтительнее какая-то диэлектрическая структура для поддержки петли, чтобы она сохраняла идеальную круглую форму. Моя петля довольно хорошо сохраняет свою целостность без опор.Я поддерживал его несколько раз леской / нитью с двух сторон (завязывал на 10 и 2 часа на петле). Кажется, это работает довольно хорошо.

В этой установке я просто использовал спинку кресла-качалки, чтобы удерживать антенну. Как видите, петля неплохо сохранила форму.

Если вы хотите увидеть и услышать, как эта антенна показала себя при первом выходе, прочтите этот пост.

Если вы создаете антенну NCPL, пожалуйста, поделитесь своим дизайном здесь, в SWLing Post! Учитывая, что существует несколько способов построения этого цикла и, вероятно, еще больше оптимизаций для его улучшения или упрощения построения, мы хотели бы увидеть ваши проекты и / или методы построения.Прокомментируйте или, если хотите, свяжитесь со мной.

И большое спасибо моему хорошему другу Владо (N3CZ) за то, что помог мне с этим проектом и позволил мне задокументировать процесс, чтобы поделиться им здесь, в Post. Вам нужно радио? Доктор Владо!


Пожалуйста, рассмотрите возможность поддержки нас через Patreon или наш Coffee Fund!

Ваша поддержка делает возможным создание подобных статей. Спасибо!

Связанные

Комплект DIy генератора огибающих ADSR с зацикливанием из AISynthesis

Комплект для сборки генератора огибающих ADSR с зацикливанием AI003 - это генератор огибающих ADSR с циклическим циклом.Его можно запускать вручную с помощью мгновенной кнопки, стробировать через сигнал строба, запускать или повторно запускать входом триггера или установить в режим петли с помощью тумблера. Светодиодный индикатор показывает состояние выхода.

Эта схема набора для сборки генератора огибающих ADSR с зацикливанием была получена (с разрешения) из замечательной и простой схемы (всего 2 микросхемы!) От Николаса на форумах Electromusic.com. С некоторой помощью великого Дэйва Брауна схема была обновлена, чтобы обеспечить дополнительную защиту по напряжению, более равномерное зацикливание и поведение затвора, более точный мониторинг светодиодов и некоторые приятные обновления для пользователей.

В режиме гейта или триггера огибающая может использоваться как традиционный генератор огибающей ADSR. В режиме петли выходной сигнал отправляет переменную экспоненциальную форму волны между Ramp, Triangle и Sawtooth LFO с контролем атаки и затухания формы LFO.

Режимы зависят от того, вставлено ли гнездо гейта, а для триггеров - от уровня сустейна - см. Таблицу ниже. Вскоре мы выпустим более традиционный ADSR с «нормальными» функциями стробирования (но с удвоенным количеством деталей и без цикла AD).

Режим Разъем для ворот Уровень сустейна Выход
Петля Истинно 0 AD Петля при закрытии
Петля ЛОЖЬ 0 < AD Петля
Петля ИСТИНА 0 < AD Петля при закрытии
Петля ЛОЖЬ 0 AD Петля
ADSR ИСТИНА 0 ADSR - без триггера
ADSR ЛОЖЬ 0 < Режим триггера, но "зависает" при сустейне
ADSR ИСТИНА 0 < ADSR - без триггера
ADSR ЛОЖЬ 0 AD Триггер

Минимальный сигнал затвора / триггера: 2 В
Время атаки: 20 мс - 14 секунд
Время затухания: 10 мс - 20 секунд
Время отпускания: 100 мс - 7 секунд
Максимальное напряжение (при выключенном состоянии +/- 12 В): 7.5В

Все гнезда, ручки и другие компоненты припаяны непосредственно к печатной плате. Отсутствие проводки делает этот комплект идеальным для тех, кто умеет паять, но все еще только начинает свой путь к DIY-синтезу.

Мы рекомендуем этот комплект в качестве третьего модуля, который вы создаете. Он прост, имеет всего две микросхемы и может быть собран за один присест. Если это сработает, вы готовы строить другие модули.

Руководство по сборке находится здесь

Комплект Eurorack Содержит все необходимое для создания вашего первого аналогового синтезаторного модуля своими руками:

  • Высокое качество 3.Домкраты 5 мм
  • А Печатная плата
  • Панель Eurorack
  • Высококачественные потенциометры Alpha
  • Все компоненты, необходимые для создания генератора огибающих ADSR с зацикливанием AI003.

Dirty Loops - LETRAS.COM (23 песни)

поиск по меню
    Home Pop Dirty Loops Слушать в случайном порядке Добавить в избранное Опции
    1. Перейти к радио исполнителя
    1. Поделиться в Facebook Twitter

      Скопировать ссылку

    Поделиться в Facebook Поделиться в Twitter

    просмотра 6.156

    Отправить тексты песен, переводы и многое другое
    • Создать список воспроизведения

      0/100 Создать

      Копировать ссылку

      Посмотреть все
      1. Accidentaly In Love
      2. Next To You
      3. Circus
      4. Hit
      5. Prude Girl
      6. Sexy Girls
      7. Undo
      8. Automatic
      9. Baby
      10. Crash And Burn Delight
      11. Dirty
      12. Forever Young
      13. It Hurts
      14. Just Dance
      15. Lost In You
      16. 906 Roller Coaster In The Deep
      17. Sayonara Love
      18. Sexy Girls
      19. Sexyback
      Все песни Вкладки

        #

        ABCD

        E

        F 9 0002 G

        HIJ

        K

        L

        M

        N

        O

        P

        Q

        RSTU

        V

        W

        9 9 03 W

        9 9 0

        A

        • Accidentaly In Love
        • Автоматический

        B

        • Baby

        C

        • Circus
        • Crash And Burn Delight

        D

        • Dirty

          5

          Молодой

        H

        • Hit Me

        I

        • It Hurts

        J

        • Just Dance

        L

        • Lost In You

        N

        • Next To You

        P

        • Prude Girl

        R

        • Американские горки
        • Rolling In The Deep

        S

        • Sayonara Sexy Love Girls
        • Sexy Girls
        • Sexyback

        T

        • Take On the World
        • Как она ходит

        U

        • Undo

        W

        • Wake Me Up

        Discography6

        Посмотреть все 9057 Loopified (Japanese Complete Edition) 2014 • Альбом Loopified 2014 • Альбом Обложки 2014 • Single / EP

        Фото

        Посмотреть все

        Playlis ts

        Посмотреть другие плейлисты

        Связанные

        Pop The Reign Of Kindo Polyphia Tower Of Power Jaco Milano Pastorius
        Jaco Pastorius Самый популярный
        1. Jerusalema (feat.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
