Навес для авто своими руками из поликарбоната: Навес для машины из поликарбоната своими руками: видео, инструкции, фото

Навес для машины из поликарбоната – это удобная и безопасная конструкция. Преимущество такого сооружения состоит в отсутствии фундамента и стен. Благодаря этому, навес не занимает много места и легко возводится своими руками.

Содержание статьи

Тем, кто переживает за сохранность машины, стоит знать, что гараж не имеет особых преимуществ перед навесом. Зимой и на улице, и в гараже, температура воздуха одинакова. А от угона автомобиль обычно защищает ограждение участка. Поэтому гараж в современных условиях – это просто склад для инструментов. Он занимает лишнее место и усложняет парковку.

Как сделать навес для машины из поликарбоната?

Чтобы построить навес, понадобятся только опоры, каркас и полотно поликарбоната. Это основная конструкция навеса, в которой может изменяться только материал опор и угол навеса.

Опоры конструкции можно сделать из таких материалов:

• деревянный брус;
• металлический уголок или труба;
• железобетонный столб.

Что касается каркаса, то он может иметь множество конструктивных особенностей. Так, например, он может опираться на четыре опоры и стоять обособленно, или же опираться на крышу либо стену любой постройки и две опоры.

Угол наклона также варьируется в зависимости от особенностей конструкции. На обособленно стоящем навесе обычно делают двускатную крышу с углом наклона в районе 45 градусов. Каркас с опорой на здание может быть односкатным или сложным. Угол наклона такой конструкции колеблется от 25 до 40 градусов. Наклон рассчитывается исходя из высоты сооружения и наличия сильных ветров.

Навесы из поликарбоната обладают такими достоинствами…

Двускатная кровля считается более надежной и устойчивой, чем односкатная. Однако построить ее сложнее.

При проектировании кровли важно также правильно сделать ячейки каркаса. Размер ячеек зависит от веса полотна. Чаще всего это квадраты размером 7×7 см.

При правильном выборе материалов и грамотном проектировании конструкции сделать навес для машины из поликарбоната своими руками довольно просто.

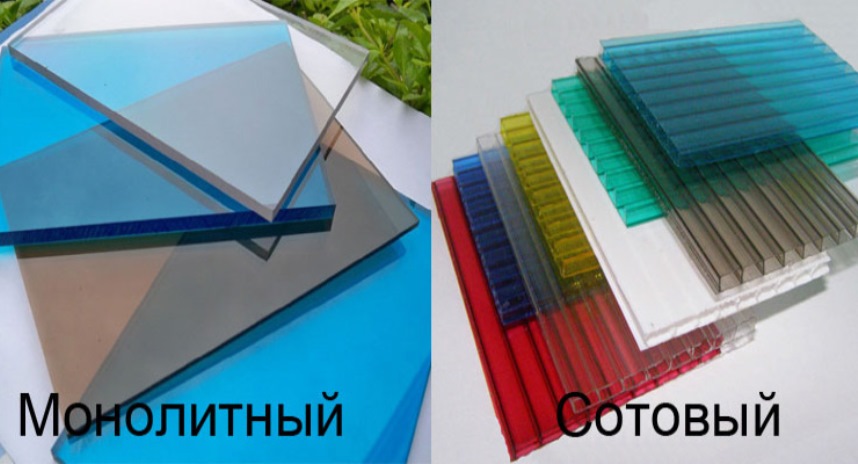

Виды покрытия и его характеристики

Поликарбонат изготавливается в виде пластиковых панелей. Этот материал бывает двух видов: монолитным и сотовым. Чтобы оценить характеристики этих разновидностей поликарбоната, стоит взглянуть на сравнительную таблицу.

Естественно, сотовые панели дешевле монолитных. Однако у них имеются существенные минусы, которые нужно учитывать. Например, если край нарезанной панели плохо прикрыт окантовкой, то внутри сот появится плесень и грязь.

С другой стороны, каркас для ячеистого покрытия можно сделать из профиля небольшого сечения. Такая конструкция будет настолько легкой, что фундамент опор практически не придется заглублять.

Монолитные листы требуют сооружения тяжелой конструкции. Зато благодаря их гибкости, крыша может иметь округлую сложную форму.

Беседку-навес можно соорудить так…

Навесы для машины из ячеистого поликарбоната во дворе делаются с помощью панелей толщиной от 4 мм. При этом размеры ячеек каркаса не должны превышать величины 5×5 см. Такая же конструкция с монолитным покрытием требует применения панелей от 2 мм и размера ячеек 3×3 см.

Алгоритм возведения конструкции

Чтобы построить навес для машины из поликарбоната, нужно выполнить три этапа строительных работ:

1. Подготовить площадку и основание.
2. Установить опоры и стропила.
3. Сделать обрешетку.

После этого можно выполнять монтаж обшивки и пользоваться готовым навесом.

Каждый этап строительных работ имеет свои особенности, а потому заслуживает подробного рассмотрения.

Подготовка площадки и основания

Чтобы сделать чертеж навеса из поликарбоната для машины, нужно определиться с площадью сооружения. Для этого на строительной площадке вымеряется место стоянки. Его следует огородить кольями и натянуть между ними тонкую веревку.

При желании на площадке можно не возводить фундамент, оставив ее грунтовой. Но правильней будет подготовить место стоянки и выполнить такие работы:

1. Вырыть котлован по периметру площадки глубиной 30-35 см.
2. Сделать заглубления для стоек глубиной 20-25 см.
3. Засыпать котлован слоями песка и щебня толщиной 10 см.
4. Утрамбовать основание путем обильного полива водой.
5. Установить опалубку в заглубления для стоек.

Стоит отметить, что процесс установки опалубки достаточно сложен. Чтобы выполнить эту работу правильно, нужно сначала уложить в заглубления для стоек арматурную сетку в два слоя. Между слоями арматурной сетки установить рифленые пруты из стали, скрепить всю конструкцию монтажной проволокой.

В этом процессе есть три важных нюанса. Во-первых, расстояние между слоями арматурной сетки должно быть не меньше 10 см. Во-вторых, верхний слой должен быть хорошо натянут. В-третьих, после заливки бетоном не должно остаться выступающих металлических элементов конструкции.

Установка опор и стропил

Длина опорных столбов навеса рассчитывается заранее, исходя из чертежа. Их вставляют в подготовленные заглубления, крепят к фундаменту на металлические уголки, выравнивают по уровню и заливают бетоном. При этом раствор бетона заливается не слоями, а один раз. После этого раствору потребуется около месяца, чтобы полностью застыть. Однако последующий этап строительных работ достаточно простой и почти не нагружает опоры, поэтому переходить к нему можно через неделю после бетонирования опорных столбов.

Навес для мангальной зоны сооружается так…

Установленные опоры нужно измерить, сравнить их высоту с чертежом и при необходимости выровнять. После этого можно укладывать на опоры стропила и крепить фермы на каркас конструкции.

В качестве материала опорных столбов чаще всего используют трубы из стали диаметром 5-10 см. Для постройки навеса стандартного размера 6×3 м потребуется от 4 до 8 стоек (в зависимости от типа конструкции). Наружная длина стойки составляет 3 м, а в фундамент закладывается 25 см. Соответственно, следует взять стойки длиной 3,3 метра, выровняв их после монтажа.

Перед укладкой стропил стойки в два ряда обвязываются стальным профилем 4×4 см. Их объединяет поперечный профиль уложенный таким образом, чтобы конструкция обвязки состояла из прямоугольных треугольников.

После этого устанавливаются стропила с помощью стропильных ферм. Фермы можно использовать готовые либо собрать их на месте. Для конструкций с округлыми формами используют скругленные фермы.

После установки всех элементов конструкции ее металлические части нужно очистить от ржавчины, загрунтовать и покрыть двумя слоями краски по металлу.

Монтаж обрешетки

Готовый каркас конструкции должен быть покрыт ячеистой обрешеткой. Для сотового поликарбоната можно использовать деревянную обрешетку с размерами ячейки 5×5 см или обрешетку из металлических профилей с размерами ячейки 7×7 см.

Обшивка навеса

Панели поликарбоната нужно разложить, подогнать по размерам навеса и пронумеровать. Чтобы разрезать пластик, понадобится дисковая пила по алюминию, а для его монтажа – саморезы. Также нужен будет алюминиевый профиль – им будут зафиксированы листы пластика вдоль стыков.

ВНИМАНИЕ!!!
Панели поликарбоната продаются покрытыми защитной пленкой. Снимать это покрытие нельзя – оно защищает их от солнечных лучей.

Разложенные панели укладываются защитной пленкой вверх. В них проделываются отверстия для саморезов. Листы укладываются попарно, после чего на них с помощью резинового молотка закрывается крышка профиля.

Торцы готовой обшивки также нужно закрыть герметиком без содержания акрила.

Подробная инструкция по установки навеса из поликарбоната

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. Навес из поликарбоната своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Выполнить строительные работы можно двумя способами:

1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Однокамерный лист поликарбоната

Двухкамерный лист поликарбоната

Четырехкамерный лист поликарбоната

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

Дизайнерский навес из поликарбоната

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.
С использованием поликарбоната можно делать следующие навесы:

1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.
3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
4. Навес над бассейном. Увеличивается время приема водных процедур.

Козырек над балконом

Навес для нескольких машин

Навес для патио

Навес для бассейна

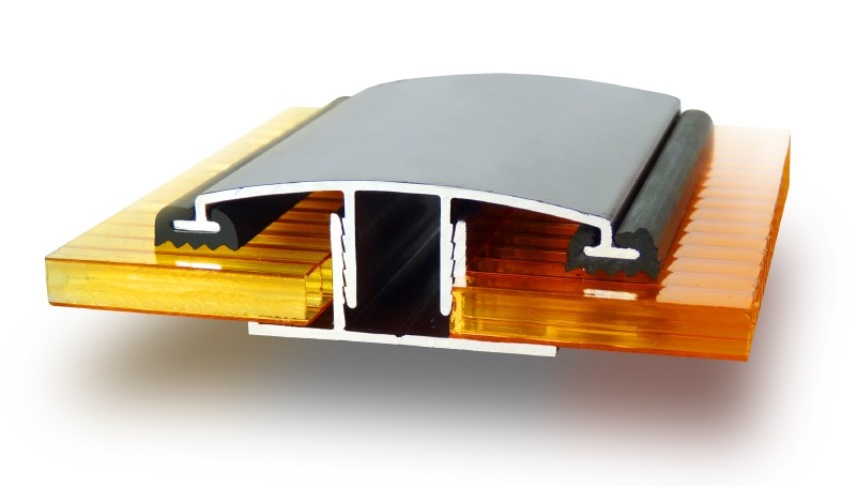

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес незакрытый профилем

Торцевой профиль для поликарбоната

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навесаОднозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.
Этапы проектирования навесовЭскизный проектНачинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесовВ зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6
3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2

После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментовНебольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

Теплица на винтовых сваях

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.
Несущие вертикальные опорыИзготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и установки конструкцииСборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

Бетонирование стоек

Крепление стоек анкерными болтами

Крепление арок

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навесаЛисты режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

Навес из поликарбоната своими руками

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Характеристики сотового поликарбоната

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

• Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.
• Он отлично рассеивает проникающий через него свет.
• Достаточно высокая гибкость листов, без предварительной их подготовки.
• Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
• Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
• Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
• Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
• Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
• Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
• Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
• Нельзя не отметить эстетичный современный внешний вид.
• Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
• Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Тип структуры	Графическая схема профиля	Толщина общая в мм	Минимальный радиус изгиба в мм
Однокамерный стандартный		4	700
		6	1000
		8	1400
		10	1750
Двухкамерный стандартный		16	2700
Усиленный (УС)		4	910
		6	1400
Четырехкамерный		25	4400

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Цены на сотовый поликарбонат

Поликарбонат

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

• Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.

Тип профиля (графически)	Толщина в мм (А)	Стандартная ширина листов в мм для всех типов профилей	Расстояние между ребрами жесткости в мм (D)	Вес г/кв.м	Минимальный радиус изгиба для арок, м
	4	980 1050 1200 1250 2100	5.7	800	0.7
	6			1300	1.05
	8		11	1500	1.4
				1700
	10			1700	1.75
				2000
	16		20	2700	2.8
				2800

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

• Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

• Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
• В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.

• Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
• Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.

• Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

• При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
• Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

• Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

• Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
• Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.

• Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.

Видео: пример крепления поликарбоната к основанию

Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

• Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

• Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
• Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
• На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

• Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

• Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.

• Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

• Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

• Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
• Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.

• Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
• Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
• С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.

• Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
• Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.

• Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.

Таким образом, монтируются и все остальные листы.

• Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

Навес для автомобиля своими руками из поликарбоната на дачу: фото, типы

Во время строительных работ на вашем дачном или загородном участке рано или поздно встает вопрос: где или куда лучше всего ставить свою машину? Стоит ли строить большой капитальный гараж или же можно сделать менее бюджетный, но крайне практичный навес под машину? В рамках данной статьи мы подробно рассмотрим как сделать навес для машины на дачу своими руками и расскажем, почему вам стоит остановиться именно на этом варианте.

Данный материал условно разделен на две большие главы:

• Первая часть повествует о том, какие вообще существуют укрытия для ваших “железных коней”. Расписана полная классификация, начиная типом кровли и каркаса, заканчивая типом конструкции и материалом из которого она сделана.
• Во второй главе рассмотрим как построить навес для автомобиля своими руками. В качестве объекта мы выбрали арочную конструкцию с каркасом из профильной трубы – наиболее распространенный вариант.

Также вы можете воспользоваться сервисами, разработанными нашей командой:

• Расчет цены на поликарбонат в центральных регионах РФ в зависимости от толщины материала и других параметров.
• Расчет цены на навес в зависимости от его типа и модификации вашей машины.

Навес для автомобиля из поликарбоната на дачном участке – распространенная практика среди людей, ценящих свое транспортное средство. Построить такую конструкцию – задача не сложная, а пользоваться им вы будете довольно долго. При этом, ваш легковой или грузовой авто будет защищен от неблагоприятных природных воздействий.

Почему нельзя оставлять автомобиль без укрытия

Для начала поговорим о технике безопасности. Наверняка вы любите свою машину, и не хотели бы, чтобы она спонтанно вышла из строя. Что может угрожать автомобилю на даче? Град, к примеру, может существенно повредить корпус, а из-за сильных порывов ветра в машину могут попасть ветки и камни, повредив или разбив окна. Избежать этого так просто, достаточно установить небольшой навес над машиной к дому. Проблема решится, а в то время, пока автомобиля не будет, вы сможете устраивать под навесом пикники и вечеринки – эта конструкция многофункциональна.

Варианты дачного навеса для авто

Разнообразие вариантов конструкций заставляет в первую минуту развести руками – какой навес для машины лучше выбрать? Приходится долго думать, рассматривая модели. Однако мы бы посоветовали вам рассматривать данную конструкцию не только с функциональной точки зрения. Не стоит забывать, что эстетическая часть также важна. Строители же скажут вам, что самый лучший навес под машину – это быстрый в постройке. Постараемся определиться – какой подойдет именно для вашего участка.

По типу конструкции

Определяя тип конструкции, вы должны опираться на габариты вашего автомобиля. Навесы над машиной разделяются по типу конструкции на:

• складные;
• открытые;
• закрытые;
• раздвижные.

Каждый из них обладает как своими достоинствами, так и рядом недостатков.

Складные навесы для авто

Складные навесы для авто будут идеальным вариантом для небольшого участка – по сути, они являются продолжением козырька вашей веранды и без надобности их можно просто свернуть. Данная складная конструкция максимально практична, не занимает много места, однако, вторым подобием беседки он не станет, да и от косого дождя вряд ли вас защитит.

Закрытый навес над машиной

Такая постройка, фактически, является подобием гаража, только с меньшими энергозатратами по ее возведению. Конструкция имеет обшитые стенки, прекрасно вписывается в общий ландшафтный дизайн, напоминая беседку. Ее единственным недостатком можно считать объемность, потому как закрытый навес для машины к дому обычно не примыкает, а как правило является отдельной конструкцией.

Открытый навес для автомобиля

Такой навес для автомобиля представляет собой разновидность крытой беседки, но без обшитых стен. Он легок в установке (вряд ли строительство займет у вас больше дня), кроме того, вы можете использовать его как беседку. Минусы очевидны: такой навес для авто на даче все же не защитит от снега, и не станет убежищем в зимнюю пору.

Раздвижной навес под машину

Раздвижной навес под машину – это возможность убить двух зайцев: укрыть машину и не занимать много места на участке. Сложности могут возникнуть на стадии сборки и установки – иногда бывает сложно понять схемы постройки, в особенности если для вас это первый опыт строительства подобных объектов.

Материал для кровли

Если вы еще не знаете как сделать навес под машину, то теперь пришло время определиться с кровельным материалами. Это важная часть постройки, и подходить к выбору нужно тщательно. Всего существует несколько оптимальных решений:

• поликарбонат;
• металлопрофиль;
• металлочерепица;
• ткань.

Навес для автомобиля из поликарбоната

Дачный навес для автомобиля из поликарбоната – это вариант для тех, кто ценит свое время. Материал практичный и обладает рядом полезных при строительстве свойств:

• небольшой вес;
• малая цена;
• гибкость;
• простота монтажа
• долговечность.

Минусом может быть его неэкологичность. Также при ненадлежащем уходе на данном материале часто появляются царапины.

Металлопрофиль

Этот материал для крыши навеса под машину выглядит более презентабельно, чем поликарбонат, однако, он же и требует больших сих при укладке. Покрывается металлопрофиль полиэстером или пластизолом – это заметно укрепляет его, делая самым надежным. Также можно отметить отличительные особенности:

• устойчивость;
• долговечность;
• прочность.

Минусы у металлопрофиля кроются в цене (материал не дешевый) и в его некоторой “звучности” – капли дождя, попадая на кровлю, могут быть слишком громкими.

Металлочерепица

Выбирая данный материал для крыши будьте уверены в его долговечности и практичности. Данный материал отличают:

• небольшой вес;
• пожароустойчивость;
• привлекательный дизайн.

Тем не менее, у металлочерепицы существует недостаток – материал слишком шумный во время дождя или града.

Из ткани

Навес для машины из ткани лучше всего защитит ваш автомобиль от солнца. Ткань – это тент, он легкий и работать с его установкой достаточно просто. К сожалению, назвать его долговечным вряд ли возможно, потому такой навес нужно будет периодически обновлять – снимать тент и заменять его на новый.

По типу кровли

Материал для кровли выбран и теперь важно решить, какой тип крыши подойдет для вас. Кровля может быть:

• односкатной;
• двускатной;
• арочной и др.

Рекомендуем вам делать выбор, исходя из собственных предпочтений – мы же расскажем о некоторых достоинствах каждой из конструкций.

Односкатный навес

Односкатный навес над машиной является самым экономичный вариантом строительства. Обычно такая конструкция примыкает к дому и прекрасно защищает не только автомобиль, но и вход в дом.

Для того чтобы такая крыша была надежной, придется, однако, серьезно постараться – в основном, озаботиться тем, чтобы угол ската был имел достаточный градус наклона. В противном случае ваш навес для машины с односкатной крышей будет собирать зимой много снега, отчего может просесть или и вовсе обвалиться.

Вариант с односкатной крышей хорош в том случае, если авто у вас небольшого размера.

Двускатный навес

Двускатная крыша является более надежным вариантом для зимы. Важно учитывать и тот факт, что на ее постройку материала и времени уйдет несколько больше – чертежи для конструкции будут сложнее. Двускатный навес для авто чаще всего устанавливается на тех дачах, где люди проводят большую часть времени в году, включая зимний период.

Арочный

Арочные навесы под машину выходят дешевле, чем двускатные. Вариантов их конструкций довольно много, но чаще всего такие конструкции делают из профильной трубы 80х80 мм и сотового поликарбоната 8 мм. При этом, чаще всего используются балки: 80х80 и фермы: 60х60/40х20.

По типу каркаса

Одно дело кровля, однако, каркас данного строения немаловажен. Они бывают разнообразными, каждый имеет свои положительные и отрицательные свойства. Различают следующие виды:

• деревянные;
• металлические;
• кирпичные;
• кованные.

Чаще всего выбирается каркас с целью максимального внедрения в ландшафтный дизайн участка (иначе говоря, чтобы он гармонировал с близлежащими постройками).

Деревянный

Каркас навеса для автомобиля из дерева – идеальный вариант для любителей экологичных материалов. Дерево используется довольно часто, и на это есть ряд объективных причин:

• невысокая цена;
• привлекательный внешний вид;
• доступность обработки;
• надежность конструкций.

Недостатки, однако, также имеются. Нельзя не вспомнить о легкой воспламеняемости и подверженности гниению. Также деревянный навес для автомобиля необходимо постоянно обрабатывать составами против насекомых.

Если вы все же решили отдать предпочтение навесу из дерева, то с основными видами, характеристиками, средними ценами и фотографиями древесины можете ознакомиться в интерактивной форме.

Металлический (профтруба)

Металлическая конструкция – это, в первую очередь, постройка надежная. Металл не боится разрушения, он прочен и с легкостью противостоит непогоде. Также стоит сказать несколько слов о том, что такие навесы обойдутся вам не так уж дорого – если вы выбираете профтрубу как материал, то и сборка не увеличит ваш бюджет.

Недостатком материала будет, конечно, коррозия – придется периодически обрабатывать каркас антикоррозийными средствами.

Кирпичный

Кирпич – материал, навесы с использованием которого больше похожи на добротные гаражи. У кирпича довольно много достоинств:

• прочность;
• малая боязнь перепадов температур;
• стойкость;
• эстетическая привлекательность построек.

К сожалению, недостатков у материала тоже немало: он недешев, и строить из него довольно долго, придется также продумывать фундамент покрепче, потому как постройка будет тяжелой.

Кованые

Кованый навес над крыльцом или отдельно стоящий не только защитит ваш автомобиль, но и создаст во дворе ощущение эстетической гармонии (в особенности, если вы желаете использовать постройку еще и в качестве места отдыха на время отсутствия автомобиля). Минусом может быть высокая продуваемость – такие конструкции редко обшивают, потому защитит вас она разве что от летних дождей, но никак не от осадков зимой.

Строим полукруглый навес для автомобиля из поликарбоната и металла своими руками

Теперь, когда вы знаете о видах навесов, пришло время узнать как сделать навес для машины своими руками из поликарбоната во дворе частного дома. Сделать это проще, чем может показаться на первый взгляд.  Все, что от вас требуется – внимательно следовать инструкции:

• подобрать необходимые инструменты;
• выбрать место на участке;
• подготовить проект и чертеж;
• заложить фундамент;
• установить каркас;
• уложить кровлю;
• уложить пол.

Рассмотрим каждый из этапов по отдельности.

Материал и инструменты

Когда мы строим что-либо на даче (будь это дом, беседка или навес), важно понимать, что качество инструментов и материалов стоит на первом месте . Из плохих материалов добротную постройку не сделаешь, потому несколько раз обойдите магазины в поисках качественных инструментов и материалов. Чтобы построить навес для автомобиля своими руками вам понадобится:

Материалы:

Инструменты:

Выбираем место на участке

При выборе места на участке обратите внимание на расположение самой территории. Для низинных территорий ставить деревянные постройки крайне не рекомендуется – они не простоят долго из-за влажности. Также нужно понимать, что если вы хотели бы установить конструкцию из кирпича, то фундамент для него необходим более обстоятельный, а потому и место стоит выбирать более ровное и желательно без наличия близко залегающих грунтовых вод.

Внимания заслуживает и тот факт, что для автомобиля необходимо не только место в самом навесе, но и участок для того чтобы подъехать к нему и развернуться. Как только найдете на вашем участке такое место – приступайте к проектированию.

Проект и чертеж навеса для автомобиля

Строительство навеса для машины на дачу своими руками требует составления проекта – это следующий этап, и, надо сказать, он не менее важен. Чтобы самому сделать работу, вы должны максимально четко представлять, каких размеров будет постройка (высота, ширина, длина), какую кровлю вы выбираете и каким образом будете ее использовать. Если для себя вы нашли ответы на все эти вопросы, следует разрабатывать чертеж навеса.

Хороший чертеж под навес для автомобиля своими руками должен содержать в себе несколько проекций. Зарисуйте одну короткую сторону, одну длинную сторону, один вид сверху. В случае, если вы предпочитаете неровность и асимметрию – необходимо указать и это. Занесите размеры, отметьте узлы креплений, оптимальную ширину и высоту (с учетом параметров вашего авто). Чем больше информации вы отобразите на проекте навеса для машины, тем проще будет вам строить в дальнейшем.

Предлагаем ознакомиться с интерактивной формой стандартных размеров разных типов навесов из поликарбоната для авто. А также прилагаем проект-чертеж арочного навеса. (Габариты могут отличаться в зависимости от конкретно вашего плана).

Фундамент

Постройка фундамента для автомобильного навеса из поликарбоната своими руками подразумевает пошаговый порядок действий.

1. Выкопать ямы 70-100 см в глубину и 35-40 см в ширину по количеству опор. Предварительно сделать разметку, дабы не ошибиться с местоположением будущих опор.
2. На дно ямок уложить гидроизоляционный материал.
3. Поместить в ямки арматурный каркас 16 мм так, чтобы его крайняя верхняя часть была на уровне земли. Крепление арматуры 16 мм
4. Засыпаете щебень с песком и заливаете бетонной смесью слоями, постепенно уплотняя каждый слой. Срок застывания – 3 дня.
5. Вырезаете из оцинкованной стали 10 мм закладную для фундамента и привариваете её к арматуре после застывания бетона.
6. Просверлить отверстия в закладной для анкеров своими руками (приблизительно 50 мм, в зависимости от анкера). Очистить отверстие от пыли и кусков бетона.
7. В подготовленное отверстие забивать анкер М12х150 легкими ударами молотка, после закрутить гайку ключом. Крепление анкеров
8. Привариваем опоры к закладной под углом 90 градусов.
9. К закладной и опорным столбам необходимо приварить 4 косынки, вырезанные из оцинкованной стали 10 мм. Это делается для большей устойчивости.

Каркас

1. Проведите расчеты для высоты, ширины и угла наклона арочной фермы. Также рассчитайте параметры исходя из предполагаемого уровня нагрузок. Необходимо помнить, что арочные конструкции, в свою очередь, делятся на: круглая шатровая полигональная
2. Используем пояса ферм (верхний и нижний) 40х40 мм, раскосы 20х20 мм, стойки 80х80 мм.
3. Заложите шаг между узлами, а также количество пролетов. Чем меньше шаг – тем выше прочность кровли, но больше вес. Чем больше вес, тем толще должны быть профильные трубы и прочность фундамента. Рекомендуем шаг для ферм не более 100-140 см для больших размеров и 40-60 см для небольших. Однако не стоит забывать, что тут все зависит от числа пролетов. Каркас фермы полусферы
4. После проведения замеров необходимо определить способ монтажа арочной фермы и каркаса навеса для автомобиля: на земле, или сразу на объекте – в зависимости от габаритов.
5. Для получения точных данных лучшим советом будет воспользоваться инженерным калькулятором или компьютерным алгоритмом. Также можете отталкиваться от показателей СНиП П-23-81.
6. В случае, если ваша арка еще не целостная, а состоит из 2 или 3 частей, можно воспользоваться болтами М12х35 для соединения (либо сварить).
7. Арочные фермы крепите к стойкам с помощью сварочного аппарата либо болтами М12х110. В одиночку данную операцию не проделать, поэтому попросите кого-то о помощи. Воспользуйтесь уровнем и рулеткой дабы проверить правильность этой части каркаса.
8. Направляющие крепятся к верхним частям арок. Вы можете также воспользоваться сварочным аппаратом, либо болтами М10х55.
9. Обработайте поверхность антикаррозийным составом и переходите к монтажу кровли из поликарбоната.

Кровля

1. Выбираем тип профиля для сотового поликарбоната. Чтобы выбрать правильно, необходимо ознакомиться с параметрами ребрами жесткости. Данные приведены в таблице ниже. Рекомендуем для арочного навеса выбрать материал с толщиной 8 мм и радиусом изгиба 1400 мм.

   Тип конструкции	Картинка	Толщина панели, мм	Расстояние между ребрами жесткости, мм	Вес	Минимальный радиус изгиба, мм
   Однокамерная		4	5,7	800	700
   		6		1300	1050
   		8	11	1500	1400
   		10		1700	1750
   Двухкамерная		16	20	2700	2700
   Усиленная		10	16	1700	1750
   		16		2700	2800

2. Важным моментом является то, что для разных конструкций навесов подходит разный поликарбонат. Посмотреть на тип кровли навеса в зависимости от толщины панели можно ниже.
   Козырек 6 мм Арочный 8 мм Наклонный 10 мм Горизонтальный с уклоном 16 мм
3. Как правило, длина панелей 6 или 12 метров, а ребра жесткости расположены по длине листа. Используйте данные, чтобы рассчитать количество поликарбоната для кровли.
4. Нарезаем поликарбонат на отдельные прямые части большой длины с помощью болгарки. Для начала сделайте разметку где будем нарезать, только после приступайте к работе. Нарезать листы на 10-15 см длиннее дуги арки.

Важно: Болгарка должна быть с режущим кругом и частыми зубцами. Резать на низких оборотах и строго между ребер жесткости – в таком случае разрез получится ровным и правильным.

После проделанной работы пришло время узнать как крепить поликарбонат к металлическому каркасу.

1. Для соединения листов потребуется специальный разъемный соединительный профиль. Приобретите его отдельно. Не забывайте, что нужно оставлять компрессионные зазоры, так как при изменении температур поликарбонат имеет свойство расширяться. Разъемный соединительный профиль

   #	Описание
   1	Поликарбонат
   2	Разъемный соединительный профиль
   3	Профтруба 80х80 мм
   4	Винт
   5	Термошайба

2. Для непосредственного крепления используйте термошайбы (советуем подобрать по цвету к поликарбонату). Они крепятся специальными сверлами-коронками из расчета 6 шт на 1 квадратный метр. Для разной толщины материала потребуются термошайбы разной длины. Смотрите таблицу ниже.


   Толщина сотового поликарбоната, мм	Минимальная длина самореза, ширина 4,8; мм	Минимальная длина самореза, ширина 5,5; мм
   4	25	25
   6	25	25
   8	32	32
   10	32	32
   16	38	38
   25	45	45
   32	50	55

3. Первые отверстия сверлите не ближе, чем 45 мм от края листа, дабы слой не растрескался. крепление поликарбоната к профильной трубе

   #	Описание
   1	Арка
   2	Поликарбонат
   3	Винт с термошайбой
   4	Стяжка
   5	Винт
   6	Фиксатор
   7	Термошайба
   8	Стяжка

4. На торцы поликарбоната следует надеть торцевые профиля.

Чем выложить пол под навесом

Финальный этап в строительстве навеса для машин из поликарбоната – укладка пола. Обратите внимание: декоративная составляющая здесь будет уходить на задний план, потому как важно, чтобы по полу можно было проехать на автомобиле – следовательно, материал должен выдерживать серьезные весовые нагрузки.

Идеальным вариантом будет каменный или просто бетонный пол. Для его установки вам необходимо выкопать яму глубиной до 40 см, засыпать ее песком и щебнем, после чего залить бетонной смесью. Чтобы получившийся участок просох равномерно, используйте старую ветошь, чтобы накрыть бетон.

Эксплуатация

Сделать навес для автомобиля из поликарбоната своими руками еще не все, некоторые хлопоты все же останутся. Деревянные конструкции будут требовать обработки древесины и покраски. Металлические необходимо покрывать раствором от ржавчины. Конструкции из пластика могут продырявиться со временем – необходимо их либо заменять, либо латать. Как сделать процесс обслуживания более эффективным – зависит от конкретного типа навеса.

Цена на сотовый поликарбонат

Навес для автомобиля: варианты фото

Если мы вдохновили вас на создание собственной постройки, но вы пока не решили, какой навес для авто из поликарбоната будет для вас наилучшим вариантом, мы готовы показать вам наиболее интересные и оригинальные модели. Думаем, что среди них вы найдете если не собственную будущую постройку, то, как минимум, множество идей для ее создания.

Вывод

Как вы и сами убедились, постройка дачного навеса для авто – это занятие, которое не будет сложным даже для начинающих строителей. Надеемся. что наши советы помогут вам поставить на участке самый красивый и прочный навес.

: сделай сам, используя наши доступные планы навесов для самостоятельной сборки и сборные компоненты

Поиск

• Дом
• Металлические навесы для автомобилей
  • Магазин навесов
  • Металлические навесы стандартного типа
  • Металлические навесы с карнизами в штучной упаковке
  • Вертикальные металлические навесы для автомобилей
  • Навес для автофургона
  • Металлический навес для машины Цены
  • Тройные широкие навесы для автомобилей
  • Цены на навесы Triple Wide
  • Металлический сарай, прислоненный к зданию
  • Металлические сараи, ориентированные на цены
  • Размер навесов
  • Навесы для автомобилей Каролина
• Металлические гаражи
  • Магазин металлических гаражей
  • Металлический гараж Цены
  • Широкие металлические здания 32, 40, 50 и 60
  • Цены на широкие металлические конструкции 32, 40, 50 и 60
  • Стальные здания
  • Металлические постройки
  • Металлические гаражи Государства поставки
• Строитель навесов 3D
• Строитель 3D гаражей
• Сарай амишей
  • Навесы деревянные
  • Навесы виниловые
  • Деревянные гаражи амишей
  • Конюшня
  • Пергола
  • Комплекты беседок
• Магазин
• Контакты / FAQ
  • О нас
  • Блог
  • Руководства по ценам
  • Обзоры
  • Отзывы

Strong Than Canvas Легко установить Навес для автомобиля из алюминиевого каркаса Поликарбонат

Описание продукта

Характеристика продукта:

Спецификация:

Защита от УФ-лучей

Подробная информация:

900 06

Конструкция: Алюминий с порошковым покрытием и оцинкованная сталь

Солнцезащитная крыша: Практически неразрушимое поликарбонатное покрытие

Сборка деталей: Нержавеющая сталь 304

дождевая вода направлена ​​в сторону и позволяет собирать воду

Очистка: Простая очистка водой или дождем

Кровельная система Super seal: Обеспечивает отличную герметизацию в суровых погодных условиях и предотвращает повреждение панелей от теплового расширения.

Применимая среда:

Подъездная дорожка, парковка, сад, автобусная остановка, эстакада, детская площадка, площадка для барбекю, открытая кухня и т. Д.

Упаковка и доставка

Упаковка и отгрузка:

Упаковка: Хорошо упакована пеной EPE и дважды упакована в улучшенную картонную коробку, чтобы предотвратить повреждение продуктов во время транспортировки.

Доставка: Мы предлагаем экспресс-доставку или авиаперевозку для заказа образца и морем для заказа количества.
