Монтаж мансардной крыши своими руками: чертежи стропильной системы, основы расчета, планировка, сборка

Содержание

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда. При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый. Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крышах намного больше, чем на стенах.

Содержание статьи

  • 1 Мансардные окна
    • 1.1 Наклонное окно в плоскости крыши
    • 1.2 Окно-домер, выступающее над плоскостью крыши
    • 1.3 Утопленное окно на мансарде
    • 1. 4 Самое простое и надежное мансардное окно
  • 2 Стропильная система
    • 2.1 Угол наклона
    • 2.2 Виды стропильных систем ломаных крыш
      • 2.2.1 С наслонными стропилами
    • 2.3 Шаг установки стропил
    • 2.4 Размеры доски для стропильной системы
  • 3 Мансардная крыша своими руками: порядок монтажа
    • 3.1 Первый способ
    • 3.2 Второй способ
    • 3.3 Узлы и их чертежи

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Наклонное окно в плоскости крыши

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Окно-домер, выступающее над плоскостью крыши

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании, и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно на мансарде

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант. Вот почему:

Геометрия кровли тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте. Вообще,  такие окна делают редко.

Самое простое и надежное мансардное окно

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах. Это самый недорогой вариант, который запросто реализуется своими руками.

Обычное окно в необычной стене

По сути, это обычное окно, просто в необычном месте. Стропильная система применяется классическая. Для широкого остекления требуется сверху усиленная балка.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади. Если сравнивать с двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль. Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виду, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки. Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Выбор угла наклона кровли зависит от кровельного материала. Но насчет материала можно передумать. Что нельзя изменить — региона и погодные условия. Вот они и являются определяющими в выборе угла наклона мансардной кровли.

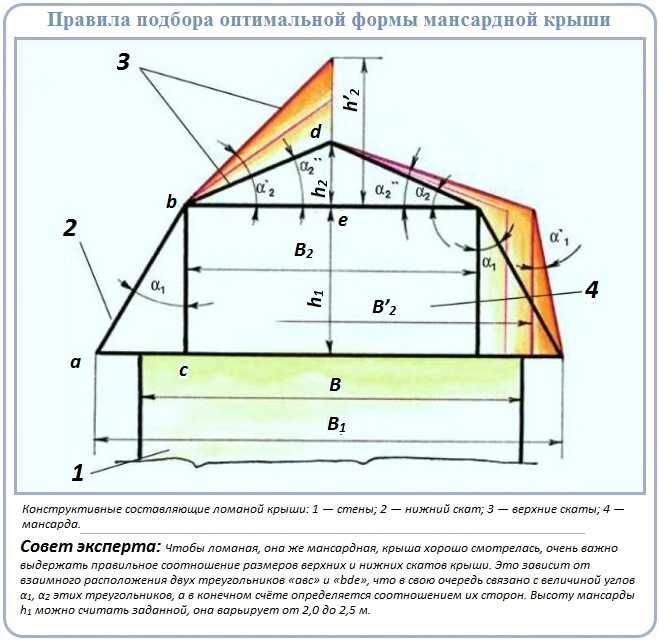

Классический вариант приведен на рисунке. Нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,5 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусностью он обладает. Это необходимо учитывать. И в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.



Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)
С наслонными стропилами

Ниже на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Один из вариантов построения каркаса  с висячими стропилами

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по размерам здания, каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Шаг установки стропил

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Мансарду надо будет утеплять, так что шаг стропил стараются подогнать к ширине утеплителя

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см. Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Размеры доски для стропильной системы

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все. Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Можно делать двуслойное утепление. Так даже будет теплее — перекрываться будут все мостики холода

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют. Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется. При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки. Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов. Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков. Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

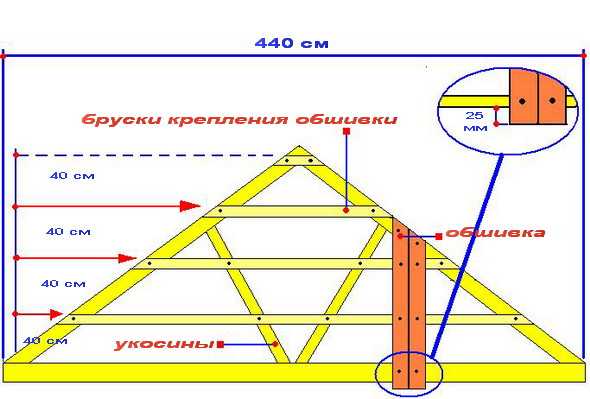

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Как возвести мансардную крышу ― пошаговая инструкция

Мансардная крыша — крыша, под которой находится отапливаемое жилое помещение. Она добавляет зданию еще один эксплуатируемый уровень, увеличивает полезную площадь, придает дому оригинальность и уменьшает потери тепла.

Сделать мансардную крышу своими руками несложно. Нужно знать правила выбора материалов и порядок монтажа. Об этом и расскажем.

Конструкция мансардной крыши может быть разной. Главное требование — пространство под скатами должно быть жилым.

От чердака мансарда отличается:

  • потолком, который по высоте пригоден для комфортного нахождения людей;
  • естественным освещением, то есть наличием окон;
  • утеплением, вентиляцией (не во всех случаях).

Самые практичные варианты мансардной крыши:

  • Двускатная. Классический вариант, состоит из двух скатов. Чем больше уклон крыши, тем больше полезная площадь мансарды. Чтобы увеличить внутреннюю площадь, стропильные элементы размещают ближе к стенам. Крутые скаты делают боковины непригодными для обычной эксплуатации. Но выход есть — часто там создают шкафы и полки.
  • Ломанная. Нередко используют именно такую конструкцию. Это тоже вариант двускатной крыши, но у которой скаты имеют различные углы наклона. Но в местности с сильными ветрами лучше отдавать предпочтение более пологим кровлям — у них меньше парусность.

Ломаная крыша дает возможность сделать потолки выше и увеличить жилую площадь мансарды. Снег и вода на ней не задерживаются. Однако возводить её сложнее, стропильная система будет массивнее, профессиональных навыков потребуется больше.

  • Односкатная. Самая простая по конструкции, однако смотрится оригинально. Состоит из одного ската, опорами для которого служат разноуровневые стены здания. Угол наклона ската должен быть достаточно острым находиться — от 35 до 45 градусов. При меньшем уклоне зимой на крыше будет задерживаться снег, а это дополнительная нагрузка на опору.

Также на высокой стене обычно делают большое окно. Оно обеспечивает естественное освещение и делает дом более интересным.

Выбор материалов сводится к определению, какие лучше взять:

  • кровельные материалы;
  • материалы для утепления.

Кровельные материалы

Кровельные материалы — финишные покрытия для крыши. Их выбирают, исходя из эксплуатационных, декоративных и ценовых характеристик.

Самые популярные варианты:

  • Металлочерепица. Подходит для разных видов крыш. Отличается прочностью, надежностью, долговечностью, привлекательным внешним видом, широкой цветовой гаммой, простотой монтажа. Различается по толщине стали, форме и высоте волны, виду полимерного покрытия.
  • Профнастил. Представляет собой металлические профилированные листы. Ценится за легкий вес, простоту монтажа, высокую пожароустойчивость и низкую цену. Его часто используют для односкатных и двухскатных крыш. В целях защиты от коррозии стальная поверхность подвергается оцинковке и полимерному покрытию.
  • Гибкая битумная черепица. Штучное покрытие, изготовленное из стекловолокна с пропиткой окисленным битумом, и верхним слоем из каменной крошки с пигментами. Можно использовать и на простых, и на сложных кровлях. Уклон ската должен превышать 12 градусов, иначе из-за накапливания влаги покрытие раньше времени выйдет из строя. Ценится за высокую шумоизоляцию, долговечность, экологичность, возможность замены отдельных мест без демонтажа всей поверхности. Но нужно создавать сплошную обрешетку и более сложную вентиляцию, что связано с дополнительными затратами.
  • Композитная черепица. Представляет собой алюминиевые листы с покрытием из каменной крошки. Премиум-уровня, дорогие. Однако срок эксплуатации — на века. Изделия отличаются высокими показателями шумоизоляции, долговечностью, большим выбором оттенков. Но за ними сложно ухаживать, так как они притягивают пыль.
  • Другие виды черепицы — керамическая, цементно-песчаная и т. д. В основном отличаются по составу и процессу производства. Базой керамической черепицы выступает гончарная глина, а у цементно-песчаной, соответственно — портландцемент и песок. Это элитные, долговечные и красивые материалы. Но тяжелые и дорогие.

Материалы для утепления

Наиболее популярные варианты:

  • Минвата. Упругий материал, хорошо держит тепло, экологичный и безопасный. Обладает звукоизоляционными свойствами. Не подвергается гниению, не привлекает грызунов. Однако потеряет свойства из-за постоянного намокания. Нуждается в паро- и гидроизоляционной защите.
  • Пенополистирол. Мало весит, прочный, долговечный, легко монтируется. Но в то же время горючий.
  • Пенопласт. Недорогой практичный утеплитель. Отличается влагостойкостью, хорошей теплозащитой, низкой ценой, простотой монтажа. Из минусов — горючесть, недолговечность, ему опасны солнечные лучи и грызуны.

Стропильная система

Общий вид стропил ломаной двускатной крыши представлен на иллюстрации.

Для стропил мансардной крыши берут качественную сухую древесину. Сорт — не ниже второго. При выборе сечения бруса и досок обращают внимание на размеры кровли, вес кровельного материала, ожидаемую ветровую и снеговую нагрузку, шаг стропил. Стандартный вариант — брус размером не менее 80х80 мм. Для  более прочной конструкции берут пиломатериалы 100х100 мм.

Расстояние между стропилами определяют по ширине используемых теплоизоляционных плит. Как правило, величина шага практически у всех утепляющих материалов составляет 60 см, а для минваты чуть меньше — 57 см.

Возведение стропильной системы выглядит следующим образом.

Окна

Как дальше сделать мансардную крышу? Нужны окна. На наклонной поверхности их делать несложно. Иное дело конструкции, расположенные на наклонной стене. На них приходятся сильные ветровые и снеговые нагрузки. А также предъявляются повышенные требования по водонепроницаемости.

Виды мансардных окон

По виду используемых материалов мансардные окна бывают:

  • пластиковыми,
  • деревянными.

В зависимости от конструкции выделяют:

  • Балконные окна. К мансардному остеклению дополняют еще и балконное. Появляется возможность получить еще и небольшой балкон.
  • С надставками. Окна имеют еще верхний дополнительный элемент.  Надставки добавляют конструкции декоративность. Бывают в форме треугольника или полукруга.
  • Световой туннель. Является светоотражающим туннелем, который передает равномерно рассеивающийся свет на плафон в комнате.
  • С нижним элементом. Нижний элемент устанавливают в одной плоскости с мансардным окном. Выступает как дополнительная часть. Увеличивает подачу освещения.
  • Карнизные окна. Состоят из основных и дополнительных окон. Монтируют друг под другом, но не в одной плоскости. Увеличивают подачу светового потока и площадь обзора.
Правила установки мансардных окон
  • Окна устанавливают вглубь кровли — на 0 см, на 3 см или на 6 см. Ориентироваться стоит на тип кровельного покрытия, архитектурные условия, снеговую и ветровую нагрузку.
  • Верхний край оконного проема располагают на расстоянии 1,9-2,0 м над полом.
  • Для крыш с большим уклоном подходят небольшие по размеру окна. Чем меньше уклон, тем более длинным окно может быть. Как правило, высота мансардного оконного проема составляет 78-160 см, а ширина — 54-140 см.
  • По ширине окна делают на 3-7 см меньше, чем шаг стропил.
  1. По периметру крыши укладывают и крепят мауэрлат (брус размером 100х100 мм). Он основанием для стропильной конструкции.
  2. Формируют каркас крыши. По краям ставят стойки. Их прикрепляют при помощи уголков к продольным балкам. В верхней части стоек устанавливают перемычки. Между ними натягивают по горизонтали шнуры.
  3. По этим шнурам устанавливают проемы с шагом, который выбирают, ориентируясь на размер утеплителя.
  4. Устанавливают стропила, основная роль которых быть ребрами жесткости. Вначале производят монтаж нижних стропил, а затем — верхних.
  5. Обрешетку из досок тоже фиксируются на каркасе мансарды. Потом на нее монтируют кровлю и утеплитель.
  6. Мансардные крыши своими руками утепляют больше обычных. Слой утепления, как правило, толще.
  7. После утепления можно заниматься внутренней отделкой помещения.

Ответ на вопрос, как сделать мансардную крышу, получен. Для большего понимания смотрите видео.

Вывод

Мансардную крышу своими руками сделать несложно. Вначале выбирают конструкцию. Она может быть двускатной, ломаной, односкатной. Далее выясняют, какие окна лучше подойдут — со вставками, балконные, световой тоннель, с нижним элементом или карнизные.

Затем выбирают материалы. Из кровельных можно отдать предпочтение металлочерепице, профнастилу, гибкой битумной, композитной, керамической или цементно-песчаной черепице. Из утеплителей — минвате, пенополистиролу и пенопласту. После выбора материалов и утеплителей приступают к работе. Сначала делают стропильную систему. Затем на нее монтируют утеплитель и кровельное покрытие. Мансардная крыша своими руками готова. С задачей справились!

Будьте в курсе!

Подпишитесь на новостную рассылку

чертежи стропильной системы, основы расчета, планировка, сборка

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить теплопотери через крышу – вот задачи, которые решает мансарда. При наличии определенного запаса прочности у фундамента таким образом можно превратить одноэтажный дом в двухуровневый. Привлекательно и то, что мансардная крыша была построена своими руками, даже без наличия специальных строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна на обычном этаже расположены в стенах. На чердаке нет или почти нет стен. Их заменяет крыша. Поэтому окна делаются особенными: они должны не только пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыше гораздо больше, чем на стенах.

Содержание артикула

  • 1 Кровельные окна
  • 2 Стропильная система
    • 2.1 Угол наклона
    • 2.2 Виды стропильных систем ломаных крыш
    • 2.3 Как вычислить наклонную крышу
  • 3 DO-IT Your Self Mansard Roof: Процедура установки
    • 3.1. Первый путь
    • 3,2 Второй путь
    • 3,3 Узлы и их рисунки

.

При планировке мансарды стоит учитывать рекомендации СНиП. Они рекомендуют, чтобы площадь окон составляла не менее 10% от площади пола. Так что если мансарда разделена на несколько комнат, в каждой должно быть окно.

Установка мансардных окон в крышу

Из всех показанных на фото способов устройства мансардных окон с мансардой наклонный монтаж является самым простым в реализации. При этом необходимо обеспечить должную степень гидроизоляции стыка, а также использовать специальные модели с усиленным каркасом и армированным стеклом – нагрузка на поверхность может быть значительной.

Преимущества мансардного окна:

  • больше света, менее резкие границы света и тени;
  • поверхность кровли остается ровной, ее рельеф не усложняется;
  • относительно простая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с увеличением угла наклона. На какой высоте удобнее устанавливать такое окно и как увеличивается его высота в сантиметрах в зависимости от наклона смотрите на фото.

Чем круче уклон относительно пола, тем ниже должна быть высота окна

Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами. Тогда его можно будет легко установить, не нарушая структуру каркаса. Если окно более широкое, над ним необходимо сделать усиленную балку, рассчитать нагрузку.

Если вам нужно большое окно, то проще поставить рядом два узких. Выглядят не хуже одного большого, да и проблем меньше будет.

Два окна рядом смотрятся не хуже, чем одно широкое

При установке слухового окна геометрия крыши усложняется: сверху и по бокам появляется ендова. Из-за этого стропильная система усложняется как в планировке, так и в сборке. Также возрастает сложность монтажа кровельного покрытия. Во всех долинах наиболее вероятно возникновение утечек. Поэтому здесь все нужно делать очень аккуратно. В регионах с большим количеством снега над такими окнами целесообразно устанавливать снегозадержатели: чтобы их не сдуло при резком спуске.

Установка вертикального окна-мансарды в мансардную крышу

Преимущество такого окна: возле него можно стоять в полный рост. Но они пропускают меньше света, рельеф становится сложнее, а крыша – проблематичнее.

Встраиваемое окно обычно используют, если через него сделать выход на балкон. В остальных случаях такой способ расположения не лучший вариант: света попадает мало, тени очень глубокие, что утомительно для глаза, геометрия тоже усложняется, хотя и не в такой степени, как в предыдущем варианте.

Проще всего сделать окно в конце чердака. В этом случае не нужен ни усиленный каркас, ни армированные стекла. Вполне достаточно только качественных стекол. Именно такой вариант чаще всего можно увидеть на дачных участках: это самый недорогой вариант, который легко реализуется своими руками.

Об устройстве двускатной крыши читайте здесь.

Стропильная система

При самостоятельном строительстве частных домов с мансардой обычно выбирают ломаную крышу. Она позволяет получить помещение большой площади, большей, чем под фронтоном.

При равной ширине основания (дома) чердачное помещение под ломаной крышей получается больше, чем под обычной двускатной. Стропильная система усложняется, но все же большей популярностью пользуется двускатная крыша с мансардой под ломаной крышей.

Конструкция наклонной мансардной крыши такова, что свесы можно опускать довольно низко, придавая дому интересный вид. Но длинный свес крыши выполняет не только декоративную роль. Они также закрывают верхнюю часть стены от атмосферных осадков и отводят основную часть воды в сторону от фундамента. Хотя при планировании нужно иметь в виду, что при сильном ветре они увеличивают парусность. Из-за этого приходится использовать более мощные доски и брусья. Поэтому размер свеса крыши выбирают, исходя из нескольких соображений, главный из которых – погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего от региона и погодных условий. Классический вариант показан на рисунке: нижние скаты по отношению к плоскости мансардного этажа наклонены на 60°, верхние — на 30°. На основании этих данных и параметров вашего здания можно рассчитать все длины. Только стоит учесть, что по СНиП высота потолков на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого, по правилам геометрии рассчитайте необходимые длины.

Углы наклона в классическом исполнении

В классическом исполнении можно не учитывать нагрузку от осадков на боковые поверхности. Осадки могут удерживаться только на верхней части, угол наклона которой менее 45°.

Обычно наклон боковых поверхностей составляет от 45° до 80°. Чем круче скат, тем больше у него парусность, это надо учитывать: в регионах с сильными ветрами лучше делать более плоские крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш



Устройство ломаной мансардной крыши один из вариантов стропильной системы (самый распространенный)

Чтобы сделать ломаный каркас крыши своими руками, чаще всего использовать пиломатериал из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров кровли, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага монтажа стропила. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса с висячими стропилами

Выше на рисунке приведу чертеж каркаса с висячими стропилами. Его можно реализовать только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, то придется делать наслонные стропила, которые должны опираться на несущую стену посередине (чердак получится разделенным на две части рядом балок).

Другой вариант верхней части показан на фото ниже (картинка кликабельна). В этом случае боковые стропила усиливают подкосами. Они значительно повышают жесткость системы.

Есть и второй способ добиться аналогичного эффекта — установить схватки — на рисунке они только обведены едва заметными линиями. Длина боковой стропильной ноги делится на три, в этих местах устанавливаются стяжки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломаной крыши — с подкосами, повышающими жесткость системы

Для небольшого по габаритам здания каркас крыши может быть вообще простым: вверху два висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото ниже).

Устройство стропильной системы ломаной мансардной крыши для небольшого дома

Как рассчитать ломаную крышу

Построен чердак ломаной кровли небольшого дома (шириной не более 6-7 метров) столько раз, что, исходя из опыта, мы можем сказать, какие материалы стоит использовать. Многие параметры зависят от других материалов. Например, шаг установки стропил привязан к параметрам утеплителя. Чтобы у утеплителя было как можно меньше отходов, монтаж был проще, необходимо, чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собираетесь использовать минеральную вату, ее ширина составляет 60 см. Затем стойки необходимо установить так, чтобы зазор между двумя соседними был 57-58 см и не более.

Ширина доски для стропильной ноги снова определяется исходя из утеплителя. Для средней полосы России необходимая толщина базальтовой ваты составляет 200-250 мм. Это не все. Чтобы утеплитель просох, необходим вентиляционный зазор в 20-30 мм (без него конденсат будет постепенно гнить древесину и приводить минеральную вату в негодность). Итого получается, что как минимум ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм. Это в регионах со слабым ветром и не очень сильными снегопадами. Подводя итог, на все стропила — коньковые и боковые — необходима доска 230*50 мм.

Если пиломатериал с такими характеристиками окажется слишком дорогим, можно будет сделать утепление в двух направлениях: часть по стропилам, часть, заполняя обрешетку, поперек. Базальтовой ваты можно уложить минимум 100 мм, поэтому можно взять стандартную доску 50*150 мм и оставить 50 мм на вентиляционный зазор, либо заказать нестандартную 130*50 мм. Посмотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в районах со сложными погодными условиями – с обильными снегопадами или сильным ветром.

Особенности утепления крыши мансардного типа описаны здесь.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного варианта. Если дом из бруса или бревна, то верхний венец можно использовать как мауэрлат. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичную стену или сложенную из ракушечника, других подобных материалов устройство такого пояса необязательно. На стену укладывается гидроизоляция в два слоя, а сверху – обработанный антисептиком брус – 150*150 мм или бревно. Он фиксируется встроенными штифтами.

Как крепить к нему мауэрлат и стропильные ноги

При сборке всех элементов используются длинные гвозди — длиной не менее 150 мм. В наиболее ответственных местах три и более элемента лучше соединить болтами или шпильками с двусторонней резьбой. Все стыки желательно усилить стальными пластинами или уголками.

О строительстве дома из газобетона можно прочитать в этой статье.

Первый способ

Монтаж стропил крыши производится двумя способами. Сначала: собирают детали на земле, потом в готовом виде поднимают наверх. Там первыми выставить крайние конструкции, которые станут фронтонами. Их ставят вертикально, закрепляют. Зачастую их удобнее закрепить длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате вставляются следующие собранные конструкции (изготавливаются с необходимым шагом). Их ставят строго вертикально, тщательно фиксируют. При необходимости установите дополнительные временные распорки, фиксирующие их в нужном положении. Устанавливаются боковые балки.

Как построить ломаную крышу таким способом, собрать узлы смотрите в видео ниже.

Второй способ

Второй способ — возведение ломаной крыши осуществляется последовательно собирая элементы прямо на месте. Этот способ более удобен, если конструкция большая и в собранном виде ее можно поднять только с помощью специальной техники (крана).

Сначала укладываются балки перекрытия. К ним крепятся стойки и раскосы, для удержания их в вертикальном направлении ставятся временные распорки. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются крайние элементы и устанавливаются в нужное положение, надежно фиксируются. При необходимости используйте временные прокладки. Между ними натягивается леска, веревка, шнурок, которые будут служить ориентиром для установки всех последующих элементов. Этот простой ход позволяет получить идеальную геометрию (не забудьте проверить угол наклона, вертикальность или горизонтальность).

Поверх стоек крепятся затяжки — брусья, к которым затем крепятся боковые стропила и на которые устанавливается затяжка верхнего треугольника. Пуфы крепятся металлическими уголками. Так как балки длинные, они провисают. Это дополнительно устраняется — после установки верхних стропильных ног — с помощью вертикальных балок фиксированной или регулируемой высоты. А временно их можно подпереть стойками (чтобы не тянуть всю систему).

Один из этапов строительства мансардной крыши своими руками

Чтобы было легче выдерживать нужный угол при установке боковых стропильных ног, изготавливаются шаблоны, по которым делаются пропилы. Но поскольку геометрия построек, сделанных своими руками, редко бывает идеальной, может потребоваться корректировка. Для проверки получившегося угла наклона из нескольких досок сбивается еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают нужную длину (дорого) или наращивают. При наращивании к стыку прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны стыка). Их прибивают с обеих сторон или используют болты.

Надежный способ сборки стропил. Длина заплаты — не менее 60 см

После установки боковых стропил остается установить верхние. Для них также делается шаблон, его предварительно вырезают на земле, и устанавливают вверху.

Почти готовая рама

Верх можно сделать по-разному. Его структура зависит от ширины основания. Как это сделать, смотрите на фото ниже.

Как сделать верхний треугольник на ломаной крыше

Поскольку устройство мансардной ломаной крыши не предусматривает наличие конька, посередине набивается брусок для затяжки, к которому крепятся скаты, фиксирующие треугольник в нужное положение.

Верхняя часть крепится скатами, прибитыми к брусу, уложенному посередине

В этом случае можно считать, что мансардная крыша собирается своими руками. Осталось смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардной крыши описаны здесь.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — пересечение и соединение нескольких конструктивных элементов. На фото вы видите чертежи основных соединений.

Как выполнить соединение элементов стропильной системы ломаной крыши

Второй вариант — соединение боковых наслонных стропил и верхнего треугольника. Болты используются для более надежного крепления.

Как сделать своими руками крепление верхнего таганга и стропильных ног на мансардной крыше

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны в рисунок ниже. Чтобы облегчить монтаж тяжелого элемента, к стропилу снизу прибивается упорная доска (брус), которая ограничивает его перемещение: доска упирается в ребро и не дает провалиться вниз.

Несколько вариантов крепления стропил к мауэрлату

Что такое мансардная крыша? (Французская или бордюрная крыша)
