Мансардная двускатная крыша своими руками чертежи: Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы)

конструкция, монтаж своими руками, расчет

Кровля для частного дома – это довольно значимый элемент, конструкцию которого требуется тщательно продумать еще на этапах планирования и проектирования. Наиболее распространенной является крыша с двумя скатами или двухскатная мансардная крыша. Объясняется подобная популярность простой технологией монтажа и высокой скоростью ее возведения. При должной теоретической подготовке, а также при наличие всего необходимого, то есть материалов и инструментария, построить такую крышу можно даже самостоятельно, без помощи профессиональных строителей. При этом двускатные кровельные системы обладают множеством преимуществ: они надежно защищают строения от осадков, отлично справляются с ветровыми нагрузками и легко выдерживают значительные снеговые массы. Кроме того, это один их самых бюджетных вариантов строительства крыши. Конечно, прежде чем решиться на устройство двухскатной крыши с мансардой рекомендуется получить, как можно больше сведений о ее конструкции и особенностях монтажа.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Особенности крыши с мансардой

Прежде всего, следует понимать, что наличие мансарды позволяет заметно увеличить полезную площадь дома. Ведь в отличии от чердака, данное помещение вполне может быть жилым и служить, например, в качестве спальни. Также часто в мансардном этаже оборудуют гардеробные или ванные комнаты. Конечно, такое назначение требует определенного удобства, поэтому прежде чем проектировать кровлю и, тем более ее монтировать, стоит продумать какой вид будет у мансарды. Сегодня принято различать несколько типов кровельных конструкций:

• остроконечная крыша – угол наклона в такой кровле составляет 60 градусов, то есть это довольно высокие крыши, которые принято делать только на строениях небольшого размера;
• классическая – скаты соединяются под углом в 45 градусов, это один из самых распространенных вариантов обустройства крыши;

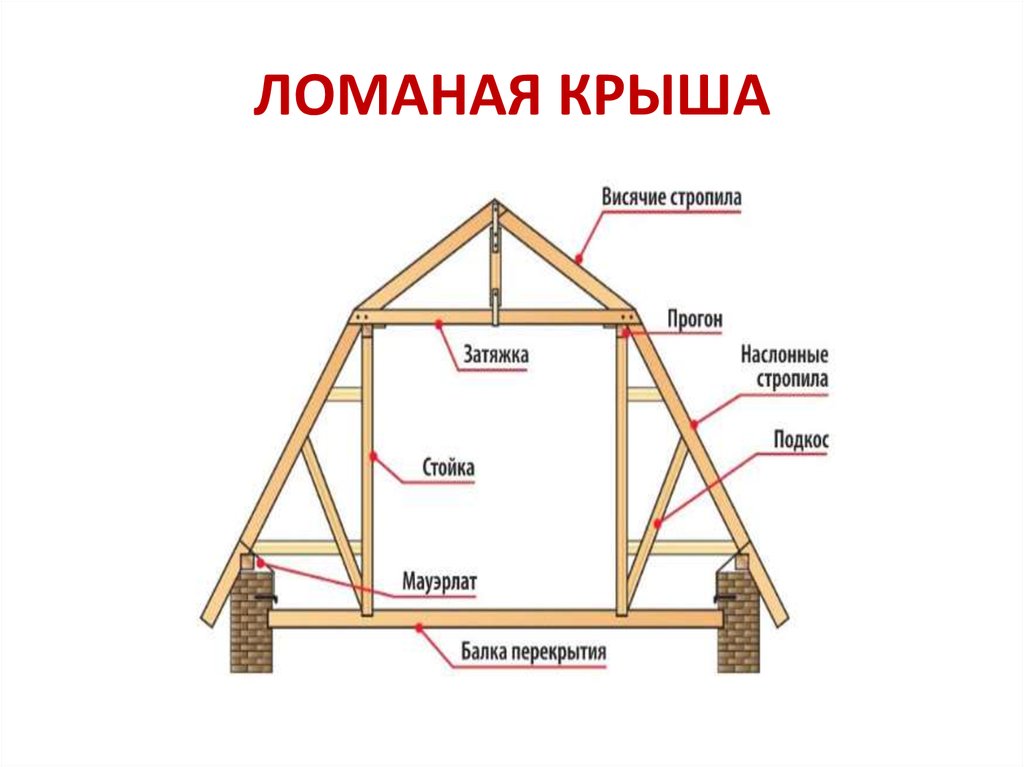

• ломаная – в этом случае сооружаются два неравнозначных ската с каждой стороны, то есть первый устанавливается под углом в 60 градусов, а второй в 30 градусов, это отличное решение для домов с большой площадью.

Также принято различать наслонные и висячие стропильные системы в двускатной кровле. Отличие данных разновидностей в том, что наслонные стропила опираются верхней частью в коньковый брус, а нижней — в мауэрлат, то есть они непрерывные. В висячей же системе стропила в нижней части опираются на затяжку, а вверху друг на друга. В случае, когда обустраивается двускатная мансардная крыша рекомендуется делать ломанные висячие скаты, так как они предоставляют больше пространства внутри помещения под кровлей.

Разумеется, что кроме очевидных достоинств мансардных этажей, таких как увеличение площади дома и возможности достроить данное помещение даже в том случае, если в изначальном проекте оно не было запланировано, имеются у мансард и свои недостатки. В частности, можно выделить 4 существенных минуса.

1. Потолки в помещении имеют скошенный вид, что не позволяет использовать комнату с максимальным комфортом, также далеко не вся мебель подходит под такие пространства.
2. Требуется проводить максимально качественную тепло- и гидроизоляцию, так, как только в таком случае помещение может стать жилым.
3. Необходимость наличия специальных мансардных окон, которые отличаются высокой стоимостью.
4. Нет возможности устроить чердак.

Если данные недостатки не являются проблемой, то можно смело возводить мансардный этаж двухскатной крыши.

Проектирование двускатной кровли

Создание проекта и чертежей кровли с мансардой – это очень важный и ответственный этап всего строительства такого объекта, как мансардная двухскатная крыша. Ведь угол наклона стропильной системы влияет не только на комфортность проживания, но также и на возможность выдержать конструкции кровли определенные нагрузки, чаще всего в расчет берутся ветровые и снеговые. При небольшом углу наклона и низкой высоте конька, на поверхности крыши будет скапливаться больше снеговых масс, а значит, на все строение будет оказываться колоссальное давление. Однако, чем выше конек и острее угол, тем менее устойчива конструкция перед сильными порывами ветра. Именно поэтому стоит делать расчеты с учетом всех возможных неприятностей. Первым делом требуется использовать нормативные документы, действующие в конкретном регионе, то есть СНиПы в которых указаны ветровые и снеговые нагрузки и их воздействие. Кроме величины осадков, такие документы также содержат формулы, по которым довольно легко рассчитать необходимый угол наклона. Также можно воспользоваться разработанными программами, в которых достаточно внести ряд показателей, а программный алгоритм произведет все остальные расчеты.

Произвести вычисление высоты конька совсем не сложно. В этом поможет формула: a=b*tg α, где a – это высота конька, которая в данном случае будет катетом, ведь крыша имеет треугольный вид, b – это вторая величина, для вычисления которой требуется поделить ширину строения на 2. Так как угол наклона определялся чуть ранее, то это величина уже известна, поэтому чтобы узнать тангенс угла (tg α) достаточно заглянуть в таблицу-определитель.

Конечно, в каждом конкретном случае могут быть исключения. Ведь во внимание также следует брать материалы, из которых возводиться дом и устраивается покрытие кровли. При выборе конкретных стройматериалов стоит учитывать следующие правила:

• изделия должны быть легкими, но прочными;
• все материалы, боящиеся негативного воздействия среды должны обрабатываться защитными составами;
• выбирать стоит только качественные и надежные продукты для тепло-, паро-, звуко- и гидроизоляции;
• для внутренней облицовки мансарды рекомендуется применять облегченные профили и гипсокартонные листы.

Зная все несложные правила и произведя необходимые расчеты, двухскатная мансардная крыша своими руками будет возведена за считанные дни.

Технология монтажа двускатной кровли

Подготовив все требуемые материалы и инструменты, можно переходить к непосредственному монтажу. Двухскатная крыша с мансардой начинает строиться с укладки мауэрлата. Для этого брус с сечением 10-15 см закрепляется на вершине стен по периметру с помощью анкерных болтов или обвязки. Монтируется лежень, а затем укладываются балки перекрытия, шаг их монтажа равен шагу установки стропил, то есть через каждые 60-120 см. Чтобы удобно передвигаться на высоте, рекомендуется соорудить временный настил, который для безопасности должен быть надежно зафиксирован. Следующий шаг – это подготовка опоры под конек. Для этого к лежню крепят стойки с помощью уголков с шагом в 150-200 см, важно соблюдать ровность установки, проверить наклон можно уровнем и отвесом. Когда все стойки установлены, сверху на них монтируется коньковый брус. Важно! В том случае, если для длины строения недостаточно одной длины конька, то стыковать брусья следует только на стойках металлическими скобами, и не в коем случае не на весу.

Когда основа кровли подготовлена, можно приступать к монтажу стропильных ног. Выполняются они из доски с сечением от 5 см. Устанавливаются стропила в распилы, сделанные в мауэрлате. Это придает всей конструкцию максимальную прочность. При необходимости ставятся подкосы под каждую стропильную ногу, а также монтируются затяжки.

Когда кровля полностью собрана, надежно зафиксирована и произведена зашивка фронтонов, можно переходить к настилу обрешетки, а также последующей укладки кровельного материала. Таким образом самостоятельный монтаж мансардной крыши считается завершенным. Однако, впереди еще много работы по утеплению кровли и внутренней отделки мансарды.

Двухскатная мансардная крыша своими руками: фото, чертежи

Содержание

• Как устроена двухскатная мансардная крыша
• Двухскатная мансардная крыша своими руками
• Как правильно выбрать схему мансардной крыши
• Оформление мансардного помещения

Многие счастливые обладатели частного дома задумываются над расширением своего жилищного пространства, но не у многих есть возможность достроить второй этаж или дополнительную комнату. Именно для таких людей идеальным вариантом станет мансарда. Не стоит предвзято относиться к чердачному помещению, оно может выглядеть не хуже любого другого как, например, на фото ниже.

Как устроена двухскатная мансардная крыша

Такой тип верхнего этажа подразумевает под собой наличие двух наклонных стенок, что делает его идеальным для областей с высоким уровнем осадков зимой, так как они не будут задерживаться на кровле и не провалят ее.

Устройство двухскатной мансардной крыши наиболее простой вариант из всех остальных. Крыша состоит из следующих элементов:

• опор или стропил. Элемент конструкции, который будет нести всю основную нагрузку. Обычно применяют сосновые брусья, которые обладают достаточной прочностью, но, в то же время, намного эластичней и легче дубовых;
• обрешетка. Перекрытия, которые крепятся на каркас и служат для крепления изоляционных материалов и наружного покрытия;
• изоляционные материалы. Так как это наружное помещение, оно должно быть должным образом защищено от природных осадков и плохо проводить тепло;

  ​Важно! Изоляционные материалы прокладываются не только под наружное покрытие верха, но и перед укладкой пола.

  Это позволяет избежать потерь тепла и выпадению конденсата внутри чердака.

• наружное покрытие. Двухскатная мансардная крыша позволяет применять практически любой материал для покрытия стен и крыши. Наиболее популярными материалами являются: черепица, битум, профнастил для потолка, кирпич, пеноблоки и OSB плита для стен.

Устройство и расположение элементов конструкции показаны на рисунке ниже.

Это традиционный вариант такого типа помещения, но существуют и другие. Мансардная крыша двухскатная, ломаная позволяет существенно увеличить полезную площадь помещения за счет более вертикальных стен, однако сложность постройки и ее дороговизна, практически исключают вариант самостоятельной постройки.

Двухскатная мансардная крыша своими руками

Стропильная система двухскатной мансардной крыши самая простая из всех существующих, что позволяет реализовать проект такого помещения самостоятельно.

Важно! Несмотря на легкость исполнения такого типа чердачного помещения, работа требует внимательности, достаточного количества времени и определенных навыков. Реально оцените свои силы, перед тем как приступить к работе.

Двухскатная мансардная крыша своими руками – это вполне реально, но делать все стоит согласно следующему плану:

1. Составление проекта. Очень важный момент, ведь именно согласно ему, будут выполняться все работы. При составлении стоит учитывать площадь будущего помещения, возможную нагрузку (учитывается уровень осадков и сила ветров в регионе), высоту мансардного этажа двухскатной крыши, площадь фронтона. Для создания проекта лучше всего обратиться к профессионалам, которые легко смогут учесть все особенности вашего дома и местности. Также немаловажным фактором является ожидаемый внешний вид.
2. Расчет количества необходимого количества материалов. После того как вы составили проект, необходимо узнать, какое количество материала необходимо. Например, как рассчитать площадь фронтона двухскатной мансардной крыши. Для этого вам необходимо узнать следующие величины: ширина опорной стены, высота помещения в самом высоком месте, высота стены под фронтоном. После чего вам останется посчитать площадь двух треугольников и прямоугольника и сложить все вместе.

3. Подбор материалов. Не старайтесь экономить на качестве, так как кровля вашего дома – это защита от природных осадков, а будущее помещение будет жилым и его ремонт может оказаться намного дороже, чем сэкономленные средства.
4. Просмотр обучающего видео. Если вы никогда не выполняли такой работы, то вам обязательно необходимо ознакомиться с видео уроками и различными инструкциями.


   ​Важно! Постарайтесь ознакомиться с максимально большим количеством видео, но выбирайте наиболее подходящее. Старайтесь, чтобы ваши конструкции были выполнены по одному принципу.

5. Монтаж изолирующих материалов и подложки на пол чердака. Внимательно читайте инструкции по применению материала, потому что, это будет влиять на теплоту вашего дома и затраты на его отопление.
6. Установка опор. Схема стропильной системы двускатной мансардной крыши представляет собой сочетание продольных и поперечных брусьев из твердых пород древесины. Относитесь с ответственностью к этапу, поскольку малейшее ослабление конструкции может привести к ее разрушению. Замена опор без разбора всей конструкции практически невозможна.

7. Укладка изоляционных материалов. После того как стропильная система мансардной двухскатной крыши будет завершена, необходимо проложить слои паро- и гидроизоляции, с таким расчетом, чтобы «точка росы» была снаружи.
8. Установка наружного покрытия. Очень важный момент, так как именно этот слой будет первым препятствием для погоды. Не экономьте на перекрытии слоев материала, строго соблюдайте все рекомендации производителей. Если вы собираетесь делать жилой этаж, то можете сразу и не обнаружить протечку воды, что приведет к серьезным осложнениям и дополнительным затратам.

Обратите внимание! Для того чтобы ваше чердачное помещение было правильно выполнено, стоит обратиться за советами к профессиональным строителям или почерпнуть информацию из сети интернет.

Теперь вы знаете как построить двухскатную мансардную крышу самостоятельно, но как сделать правильный выбор конструкции? Внимательно просмотрите чертежи двухскатной мансардной крыши перед тем, как начать строительство, это позволит вам избежать многих проблем при строительстве.

Как правильно выбрать схему мансардной крыши

Для того чтобы правильно выбрать тип конструкции стоит учитывать несколько факторов:

• величину и вес конструкции. Не каждый дом способен выдержать большой вес второго этажа, потому будьте очень осторожны и внимательно изучите технические документы вашего дома. Величина конструкции зависит от возможных нагрузок. Если для региона характерны серьезные ветра, то высокая мансарда может не выдержать;
• свои силы. Выполнить серьезную конструкцию без определенных навыков практически невозможно, поэтому выбирайте варианты попроще, если будете выполнять работу самостоятельно;
• внешний вид. Простая и крепкая крыша всегда будет смотреться выгодно на любом доме. Вот некоторые примеры двускатных мансардных крыш


Несмотря на свою простоту, кровли смотрятся очень красиво, потому не думайте, что сложная конструкция будет смотреться выгоднее.

Учитывая все эти факторы, определитесь с выбором.

Оформление мансардного помещения

Внешний вид верхнего этажа полностью зависит от общего вида дома, потому старайтесь выдержать единый стиль, чтобы новостройка четко вписалась в общий вид конструкции. Дома с двускатной мансардной крышей, фото которых представлены ниже, это разные примеры оформления внешнего вида

Дома совершенно разные, но оба смотрятся очень красиво и интересно.

Внутреннее оформление полностью зависит от назначения помещения. Не бойтесь использовать неординарные приемы и геометрические решения. Наклонные стены дадут массу возможностей, чтобы сделать комнату нескучной и оригинальной. Также помните важный момент, что наклонные стены создают интересный эффект, если вы лежите и смотрите на потолок. Обыграйте этот момент. Расположите различные декоративные элементы. Также возможно использовать большой центральный светильник, поскольку высота потолка достаточна для него.

Не бойтесь экспериментировать, будьте оригинальны, и вы скоро заметите, что, несмотря на свою, может быть, небольшую площадь, комната станет самым любым местом в вашем доме.

Также на мансардном этаже вполне, можно организовать оранжерею или библиотеку. Удаленность и хорошая изоляция комнаты, делает ее идеальным вариантом для отдыха.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Каркас крыши 101 — Как построить и обрамить крышу



EHT исследует некоторые основные методы каркаса крыши, от проектирования до монтажа.

Каркас крыши — один из тех плотницких навыков, которые кажутся довольно сложными, и действительно, некоторые проекты крыш сложны. Крыши в основном бывают пяти типов: односкатные, двускатные, вальмовые, вальмовые и мансардные. Еще одна распространенная конструкция на северо-востоке — «солтбокс», представляющий собой двускатную крышу с одной более длинной стороной. В наши дни все более популярными становятся «разрезы» или крыши с большим количеством ендов, слуховых окон и других особенностей. Во многих случаях при покупке планов дома включаются детали конструкции крыши, включая конструкцию стропил. Готовые фермы также становятся все более популярными. Они изготавливаются на заводе в соответствии с вашим зданием и доставляются на место. Однако для их установки на место требуется дополнительная рабочая сила и подъемное оборудование. Вы также можете построить свои собственные фермы, если у вас есть оборудование, или арендовать оборудование для их установки. Однако поштучное строительство стропил / крыши по-прежнему является более распространенным методом строительства многих зданий. Простые крыши, такие как навес или общий фронтон, довольно легко построить даже без планов, если вы понимаете основы и немного геометрии.

Крыши выполняются в пяти основных вариантах: односкатная, двускатная, вальмовая, вальмовая и мансардная. Фронтон является наиболее распространенным, и его можно усложнить несколькими линиями крыши, включая ендовы и слуховые окна.

Чтобы построить любую крышу, кроме односкатной, включая фермы, вам нужно сначала определить несколько факторов; пролет, подъем, пробег и длина линии. Для односкатной крыши нужно знать только подъем, пролет и длину линии. Пролет – это расстояние поперек здания от внешней несущей стены до внешней несущей стены. Разбег составляет половину дистанции пролета. Подъем – это расстояние от центральной линии пролета до вершины линии крыши. Длина линии измеряется от внешней стороны линии несущей стены до осевой линии крыши в верхней части подъема. По сути, вы работаете с треугольником с двумя катетами и длиной линии в качестве гипотенузы.

Каркас простой двускатной крыши основан на прямоугольном треугольнике, и различные компоненты каркаса крыши соответствуют треугольнику. Подъем или высота крыши в ее вершине — это высота треугольника; прогон, или половина пролета здания, является основанием треугольника; а длина линии, измеренная от пика крыши до стены здания, является гипотенузой.

Как определить уклон крыши

Вам также необходимо знать желаемый уклон крыши. Шаг – это уклон или угол от стеновой пластины до линии конька крыши. Шаг может сильно варьироваться, от пологого склона до очень крутого. Шаг для двускатной крыши, наиболее распространенный, обычно составляет 1/4 или 1/3; что равно 1/4 или 1/3 общего пролета здания, не считая выступов. Шаг также имеет свое обозначение, определяемое подъемом в дюймах на 12 дюймов. Например, шаг 4/12 означает подъем крыши на 4 дюйма на каждые 12 дюймов. Важно иметь правильный шаг. Во многих случаях определенный шаг может быть необходим или даже требуется местными нормами. Шаг определяется снеговыми нагрузками, другими погодными факторами и покрытием, наносимым на крышу. Для тех, кто живет в северных частях страны, обычно используется уклон 8 дюймов 12 или более, чтобы удерживать чрезмерные снеговые нагрузки с крыши. Те, кто живет в южном климате, могут использовать более низкие частоты. Однако минимальный шаг, который можно использовать со многими кровельными материалами, такими как битумная черепица или гофрированный металл, составляет 3 на 12 (шаг 3/12). Для более низких скатов необходимо применять сборную или сплошную рулонную кровлю, чтобы крыша оставалась водонепроницаемой.



Уклон — это величина угла или наклона крыши. Это обозначается двумя способами: шаг 1/3 или 1/4 в дробях и шаг 6/12 в дюймах, что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов пробега. Каркасный угольник традиционно используется для разметки крыши и определения уклона.



Схема стропил

В этой статье речь пойдет о двускатной крыше без ендов и слуховых окон, потому что это самый распространенный и простой вариант для начинающего строителя. После того, как вы определите подъем, пролет, прогон, длину линии и уклон, следующим шагом будет разметка стропил или отметка вырезов на шаблоне стропила для создания крыши.

При создании стропила используются три основных пропила; отвес в верхней части стропила, где он прилегает к коньковой пластине; хвостовой срез, образующий внешний край карниза здания; и птичий рот, который позиционирует стропила на верхней части настенной плиты. Мы покажем два способа раскладки стропил; один с использованием традиционного каркасного (2-футового) квадрата, а второй с использованием нового C.H. Поворотная площадь Хэнсона.



Держите обрамляющий угольник названием производителя вверх; это называется «лицом» квадрата, а противоположная сторона — «обратной стороной». Длинное плечо квадрата — это «лезвие», а короткое плечо — «язык». В примере мы будем использовать уклон 1/3, как показано на рисунке ниже, это означает подъем на 8 дюймов на каждые 12 дюймов пробега (крыша с уклоном 8/12). Первый шаг заключается в том, чтобы положить квадрат на конец стропильной доски и разместить 8 дюймов на шпунте (подъем) и 12 дюймов на лезвии (единица прогона). Измерьте расстояние от точки на лезвии до точки на язычке — должно быть 14-7/16 дюймов. Умножьте это на пробег здания. В этом примере мы используем 10 футов, исключая выступ. Получившаяся цифра составляет 144-1/2 дюйма. Мы добавляем 12 дюймов для выступа, чтобы получить окончательную цифру 156-1/2 дюйма.

Каркасный угольник используется для раскладки стропил.

Осмотрите стропильную доску, чтобы определить, нет ли в ней изгиба или «короны». Вы должны сделать этот первый шаблон стропила на самой прямой доске, какую сможете найти. Если в доске есть какой-либо изгиб, разложите стропила так, чтобы вершина была направлена ​​вверх или от вас. Опыт показал, что вес крыши постепенно сплющит эту макушку. (Если корону расположить вниз, крыша может в конечном итоге провиснуть.) Затем разложите стропила, как показано на следующей странице.



Схема стропила с квадратом каркаса

Этот пример для крыши с уклоном 8/12

• Расположите квадрат на конце стропильной доски так, чтобы шпунт был слева от вас и был обращен от вас. Расположите квадрат так, чтобы 8 дюймов на внешнем крае языка и 12 дюймов на лезвии на верхнем крае доски. Отметьте на задней стороне языка. Это отвес для конька крыши.
• Измерьте верхнюю часть этой линии вниз по доске, чтобы определить длину линии или длину стропила за вычетом ½ коньковой доски. Обычно это доска размером 2 дюйма или 1-1 / 2 дюйма, поэтому размер меньше ¾ дюйма. Также исключите нависание в этом месте. Удерживая квадрат в том же положении, что и раньше, отметьте вниз сбоку от языка. Это отмечает отвес с внутренней стороны стены дома для выемки (называемой птичьим ртом) для размещения стропила на стеновой пластине.
• Добавьте длину выступа за эту отметку и отметьте ее. Обратите внимание, что квадрат перевернут. В показанном примере это 12 дюймов. Обрежьте стропило по линии конька и по линии свеса.
• Затем держите квадрат на отвесной линии, обозначающей рот птицы. Определите толщину стенки или глубину выреза рта птицы и сделайте отметку. Вырежьте выемку сначала ручной пилой или переносной циркулярной пилой, а затем завершите разрез ручной пилой.

Другой способ выкладки стропила с помощью угольника называется «шаговым». Как только отвес отмечен, просто переместите квадрат на 12 дюймов и отметьте другой отвес. Продолжайте двигаться вниз по стропилу и отмечайте вертикальные разрезы, включая любые нечетные цифры.

Один из способов выкладки стропил с угольником называется «уступка».

Вырежьте шаблон

Сделайте дубликат стропила из шаблона. Затем разложите стропила на гладкой ровной поверхности с расстоянием между ними по линии конька 2 фута. Измерьте, чтобы убедиться, что подъем, длина и размах верны. Вы можете проверить их на здании, прежде чем резать остальные стропила. Как только вы убедитесь, что эти два шаблона стропил правильно вырезаны, отметьте их как шаблоны, отметьте и отрежьте необходимое количество стропил. Если в здании есть висячие или «летучие» стропила для концов фронтона, обрежьте и их. Однако у них нет перерезанного птичьего рта.

Убедитесь, что вы внимательно следите за рисунком стропила. Несколько лет назад я строил двухэтажный дом. Один плотник разложил и начал пилить стропила. Ему стало плохо от дневной жары, и другой плотник взял на себя последнюю треть стропил. Когда каркас крыши был завершен и установлен настил, образовался встроенный прогиб. Я не знаю, использовал ли второй плотник образец стропила или просто не был таким точным, но это была дорогостоящая ошибка.



Метод поворотного квадрата

Новый метод C.H. Hanson Pivot Square упрощает работу по укладке крыши. Хотел бы я иметь этот инструмент несколько лет назад. Этот качественный инструмент представляет собой небольшой «регулируемый» угольник. Он поставляется с собственным прочным держателем для ремня, который также предназначен для карандаша плотника и буклета с инструкциями.

Новый C.H. Hanson Pivot Square позволяет легко раскладывать стропила. Этот качественный инструмент поставляется с поясным мешочком, разделителями для угольника, инструкцией по эксплуатации и столярным карандашом.

Сводной квадрат имеет три ребра, соответствующие трем сторонам треугольника. Градусы и подъем отмечены на лезвии, прикрепленном к поворотному рычагу. С обычными фигурами подъема, обращенными к вам, и приподнятым забором справа, нижняя часть представляет собой основание треугольника (пробег), а правая сторона — высоту (подъем). Длинный регулируемый край представляет собой гипотенузу треугольника или длину линии.

Для Pivot Square может быть задан любой шаг целого числа от 1/12 до 12/12. Просто отрегулируйте квадрат до нужного шага и зафиксируйте на месте с помощью рифленой ручки. Затем вы можете использовать угольник, чтобы перенести угол разреза на пиломатериал. Или вы можете удерживать угольник на месте и использовать его в качестве надежной направляющей для переносной циркулярной пилы. Одной из замечательных особенностей является то, что шаг также отмечен на инструменте в градусах угла. Определите шаг, затем вы можете настроить торцовочную пилу или составную торцовочную пилу, чтобы делать разрезы в градусах, соответствующих желаемому шагу. Pivot Square также можно использовать для разметки скатов с крутизной более 12/12, а также для раскладки вальмовых стропил. Эти цифры определяются на обратной стороне квадрата. Этот инструмент требует много вычислений и догадок для создания впадин и впадин. И инструмент еще более универсален и может использоваться и для других разрезов. Ряд цифр проходит по центру градуированной дуги регулируемого лезвия с обеих сторон инструмента. Каждое из этих чисел представляет собой дополнение соответствующего угла вдоль ребра. Сумма этих двух цифр всегда равна 90 градусов. Например, когда вы устанавливаете квадрат на 20 градусов, дополнительный угол 70 выравнивается напрямую. Вы можете сделать разрез под углом 20 градусов, следуя заданному углу, перевернуть инструмент и сделать дополнительный разрез под углом 70 градусов, чтобы получить идеальные 90 градусов. Квадрат также поставляется с тремя нивелировочными пузырьками, которые облегчают измерение шага существующих конструкций. Чтобы измерить высоту, сначала расположите гипотенузу квадрата на крыше, идущую прямо вверх по высоте. Убедитесь, что он не находится под углом из-за краев гонта. Вы можете использовать 4-футовый уровень, чтобы установить его для более точных измерений. Внешний конец, или цифра 9на гипотенузе или регулируемой лопасти должна быть на верхней или верхней стороне поля. Ослабьте фиксатор и отрегулируйте угольник до тех пор, пока пузырьковый уровень на основании не покажет уровень, затем зафиксируйте настройку. Теперь вы можете прочитать высоту тона и градусы на «Deg. Общий подъем» масштаб площади.



Чтобы выложить стропило с опорным угольником, сначала определите шаг и установите угольник на правильный шаг на град. Шкала общего подъема. Поместите квадрат с основанием или приподнятым краем поверх стропильной доски. Отметьте отвес для линии конька среза рядом с концом стропильной доски. Измерьте длину линии на стропиле (минус 1/2 коньковой доски) и сделайте еще одну отвесную отметку параллельно первой. Определите выступ стропила, переместите угольник в это положение и сделайте еще одну отметку отвеса. Чтобы создать вырез для рта птицы, поместите квадрат в нижней части средней линии отвеса так, чтобы сторона с высотой находилась напротив отвеса, и сделайте отметку поперек доски, используя основание квадрата, начиная с нижней части отвеса. После того, как эта линия уровня установлена, измерьте и отметьте толщину стены плюс около 1/4 дюйма для любых незначительных дефектов вдоль линии уровня. Затем с помощью угольника начертите короткую отвесную линию, параллельную другим, вниз от этой отметки до нижнего края доски. Это завершает макет рта птицы.

Сделайте второй вертикальный пропил в месте измерения длины линии на стропиле. Удерживая квадрат основанием вдоль линии отвеса, отметьте ровную линию рта птицы.



Чтобы начать разметку с вертикального распила коньковой доски, установите регулируемый угловой нож на желаемый шаг. Поместите квадрат на место и сделайте отметку для разреза.



Вы также можете удерживать угольник на месте и использовать его в качестве направляющей для переносной циркулярной пилы. Поверните угольник обратно на место, чтобы сделать отвесный срез, завершающий рот птицы и отмечающий разрез на хвосте.



Проблемы с каркасом

В наши дни часто используются более широкие стропила, чем те, которые подходят для бордюра, поэтому конец стропила также обрезается, чтобы сделать более узкий, более подходящий бордюр. Для этого необходимо провести линию уровня на хвосте стропила. Для этого не делайте разрез хвоста, пока он не будет установлен. Нарисуйте вспомогательную решетку и завершите решетчатую доску на конце стропила напротив среза отвеса. Используйте нижние края этих досок, чтобы отметить ровную линию среза. Опять же, как только все вырезы будут отмечены, вырежьте стропила по образцу, проверьте, и вы готовы возводить каркас крыши.

В некоторых случаях нижний край стропил также обрезается по линии уровня. Разложите их, как показано.



Для возведения стропил используйте временные раскосы коньковой доски.

Перед началом обрешетки определите положение стропил на обеих верхних пластинах и отметьте их с помощью обрамляющего угольника. Маленькая, или шпунтовая, сторона квадрата имеет ширину 1-1/2 дюйма, поэтому вы можете отметить расположение обеих сторон стропил, чтобы ориентироваться при установке.

Прикрепите стропила к коньковой доске, а стойку к верхней стеновой пластине и добавьте хомуты.

Самый простой способ возведения стропил – изготовление временных раскосов из 2-х материалов. Это должна быть высота стен здания плюс подъем. Используйте ровно столько опор, сколько нужно для первой длины коньковой доски. Распилите коньковую доску до нужной ширины, чтобы она соответствовала ширине стропил на коньке. Создайте седловину наверху с помощью раскосов, равных высоте стен здания плюс подъем, за вычетом ширины коньковой доски. Закрепите эти опоры по центральной линии здания. Расположите коньковую доску в седлах опор. Совместите верхний отвесный срез с коньковой доской, а заживляющий срез рта птицы с внутренней стороной стены. Прибейте стропило на место. Когда стропила установлены, добавьте любые опоры, необходимые или требуемые нормами, такие как хомуты или центральные опоры. Продолжайте возводить стропила, пока не дойдете до конца первой части коньковой доски. Затем переместите временные раскосы для следующей коньковой доски и продолжите установку стропил.

Когда стропила установлены, в концевом каркасе фронтона используются вертикальные стойки или «блокировки», расположенные непосредственно над стойками стены и поддерживаемые торцевыми верхними пластинами. Они имеют надрезы, чтобы соответствовать стропилам фронтона. После монтажа обрешетки устанавливаются висячие или «летучие» стропила.

Каркас крыши не должен быть сложным, но если это ваша первая попытка, лучше всего подойдет простая двускатная крыша, скажем, садового сарая.

Завершите торцевые стены блокирующими шпильками, надрезанными вокруг стропил и прикрепленными к верхней пластине. Снимите временные завязки воротника.

Архитектурный чертеж — рисовать в перспективе

ГЛАВА XI

Поскольку в этой книге рассматривается только перспектива, описание загородной архитектуры было бы неуместным. Однако можно проиллюстрировать некоторые выдающиеся особенности коттеджей, не отклоняясь от нашего предмета, поскольку они дают примеры для практического применения правил перспективы. Между прочим, на моих рисунках изображены здания, типичные для некоторых деревень Суррея и Сассекса. Мы не можем сделать лучше, чем брать их строительство по частям.

Рис. XLI. Архитектурный рисунок автора.
ГРУППЫ КРЫШ.

Крыши. — Повторение и случайное группирование нескольких преобладающих форм, которые сами по себе просты по форме, создают бесконечное разнообразие на горизонте фермы в Сассексе. Ферма или коттедж обычно бывают двухэтажными; фахверковый и установленный на низком фундаменте из необработанного камня. Он продолговат в плане и покрыт по длине высокой скатной крышей из черепицы или каменных плит или еще более крутой крышей из соломы. Один или оба конца основной крыши могут быть шатровыми, при этом вершина шатровой крыши увенчана небольшим фронтоном. Во многих зданиях шатер продолжается вниз от высоты карниза навесом, образующим крышу дровяного сарая. В задней части коттеджа основная крыша может быть продолжена на высоте четырех или пяти футов (иногда меньше) от земли. Такое расположение часто красиво в своих пропорциях. Разрыв в очертании, вызванный шатровой крышей и небольшим фронтоном, который ее венчает, если смотреть с разных точек зрения, представляет собой большое разнообразие форм, наводящее на мысль о более сложной конструкции (илл. XLI) 9.0003

Двускатная крыша. — Нет ничего проще нарисовать, чем фронтон, но нужно быть осторожным, чтобы его концы ненароком не отклонились вперед или назад. Нам осталось нарисовать два фронтона и соединить их крышей.

Практика для вида с торца (Рис. 234). — Нарисуйте конец здания, на который должна опираться крыша, пересечите его по диагоналям и поднимите стойку в месте их пересечения. Определите уклон крыши и отметьте его точкой на стойке, соедините эту точку с верхними углами торцевой стены и продолжите крышу так, чтобы получился карниз (рис. 234).

Здание в ракурсе. — Когда мы смотрим в сторону одного угла здания, боковые и торцевые стены становятся в ракурсе, но мы по-прежнему строим фронтон над одним торцом так же, как и над торцом, если смотреть в анфас (на рис. 234). Чтобы сделать это совершенно ясным, предположим, что стены сделаны из стекла (рис. 235).

Стены построены, поднимаем вверх прямо через середину обеих торцевых стен. На стойке в ближнем торце здания отмечаем высоту крыши (2), и ту отметку присоединяем к той В П, к которой стремятся стороны здания. Линия, соединяющая вершины двух стоек (с 1 по 2), теперь будет образовывать конек-столб, а каркас крыши будет завершаться стропилами, отклоняющимися от верхних углов стен к концам конька соответственно. Этот дом-скелет объясняет, как мы должны его нарисовать. Если теперь вы продолжите линии ближней стороны крыши в их направлении вверх, вы обнаружите, что они пересекаются в точке непосредственно над В.П. для торцевых стен здания. Кроме того, если вы продолжите линии на дальней стороне крыши в их нисходящем направлении, они встретятся в точке непосредственно под В.П. для торцевых стенок (это было объяснено в гл. II, рис. 40Б). Но вышеизложенное было лишь демонстративным.

Рис. XLII. Архитектурный рисунок автора.
Некоторые типы шатровых и остроконечных крыш

Потренируйтесь на рис. 236. — Нарисуйте стены коттеджа. Пересеките ближнюю торцевую стену диагоналями, посередине поднимите стойку. Определите уклон крыши и соедините верхние углы ближней торцевой стены с точкой на вертикальной стойке. завершить фронтон. Линия гребня линейкой до В.П. Продолжить ближний скат крыши найти «в гору» В.П., а от него провести линию до ближнего угла дальней торцевой стены («в гору» В.П. к А). (После небольшой практики направление этой последней линии можно угадать, если мы помним, что она ведет к тому же «в гору» В. П., что и другой конец крыши.)

Шатровый фронтон. — Торцевой фасад фронтона (с верхней линией поддерживающей его стены) образует треугольник (рис. 234). Треугольник и стена стоят в одной плоскости. У шатрового фронтона вершина треугольника крепится не к концу конька-шеста, а к точке на небольшом расстоянии от его конца, так что треугольник отклоняется назад от торцевой стены (рис. 237).

Практика. — Слегка нарисуйте фронтон, как на предыдущем рисунке. Скопируйте направление одного наклона на бедро (допустим 1-2). Из точки (2), где скат переходит в конек, проведите другой скат вальмы (2-3). Если крыша выступает за стену, образуя карниз, — то один из скатов продолжайте вниз (рис. 238) до нужного (3—4) ; от его конца провести линию до В.П. Другой наклон продолжается до тех пор, пока он не встретится с этой линией (в точке 5).

Крыша шатровая с обоих концов. — Если оба конца крыши образованы вальмой, необходимо применить выработку рис. 237 на обоих концах здания. Это значит, что мы сначала зарисовываем двускатную крышу, а затем находим точки на коньке, к которым подпираются торцевые крыши (рис. XLVI).

Практика. — Слегка нарисуйте крышу, как если бы это был фронтон. Для рис. 239 скопируйте наклон бедра в том конце, который лучше всего виден (скажем, от А до В). Обратите внимание на длину конька, оставшегося от того места, где он встречается с бедром, до его конца, где была вершина фронтона (B – C). От другого конца конька отрежьте длину F–D, эквивалентную той, что уже отрезана. (Как это сделать, объяснялось в главе III, но рис. 240 может освежить вашу память.) Установите отсутствующие стропила D–E. Конек между шатровыми концами может быть настолько коротким, что придаёт зданию вид пирамидальной крыши (илл. XLVI).

Рис. XLIII. Архитектурный эскиз автора
НАСОСНАЯ (КРЫША С ОБОИХ КОНЦОВ).

Фронтон с шипами на вершине. — Часто вальмовой является только верхняя часть крыши, так что на некоторой высоте над несущей стеной она представляет собой фронтон. Эффект очарователен своей причудливостью и постоянно встречается (рис. XLVI).

Практика для рис. 241. — Нарисуйте остроконечный коттедж, как и раньше, и линию (к В.П.), где вальмовая крыша соединяется с фронтоном. От ее ближней точки (1) проведите линию по крыше (до В.П.), чтобы найти место соединения второго вальмы и фронтона. Затем соорудить вальмовую крышу, как и раньше.

илл. XLIV. Архитектурный чертеж автора
КОТТЕДЖ В САССЕКСЕ.

Примечание. — Настоящая польза диаграмм в этой главе состоит в том, чтобы предоставить информацию о (1) том, как строится здание; (2) направление его конструктивных линий в перспективе. Если обе эти точки находятся в уме при наброске, то можно уловить основные черты и быть в состоянии нарисовать их от руки с достаточной точностью, но можно проверить спорную черту — ибо некоторые линии очень обманчивы — применяя кусочки эти диаграммы, когда сомневаетесь.

Бордюрная или мансардная крыша. — это двускатная крыша, у которой верхняя часть скатов шатровая, так что каждая сторона проходит под двумя углами (вместо того, чтобы образовывать одну сплошную линию от конька до стеновой плиты, рис. 242).

Практика для рис. 243. — Скопируйте наклон нижней части крыши и продолжайте его направление, пока он не образует одну сторону остроконечной крыши. Завершите двускатную крышу, как было указано ранее. Проведите линию (отступая к В.П.) через следующий фронтон, чтобы отметить, где крыша принимает новый наклон. На этой линии сформируйте менее крутой фронтон. Проведите линию (B) вдоль плиток (к В.П.), чтобы найти соответствующую точку на дальнем фронтоне. Завершите новый фронтон и сотрите верхнюю часть перспективы.

илл. XLV. Архитектурный эскиз автора.
ВАТРОВАЯ КРЫША ДАЧИ.

Пирамидальная крыша. — состоит из четырех наклонных сторон, сходящихся в точке над центром здания.

Практика для рис. 244. — Найдите по диагоналям центр здания либо на земле, либо на вершине стен, в зависимости от того, что вам больше подходит. Поднимите вертикаль из центра, скопируйте наклон одной стороны крыши до пересечения с вертикальной линией. Соедините остальные линии крыши с этой вертикалью в той же точке.

На чертеже кирпичной печи (илл. XLVII) мы видим нижнюю сторону крыши; это мы должны сначала нарисовать и найти его центр, затем поставить центральный столб и на нем отметить вершину крыши (рис. 244).

Еще один способ найти центр. Не всегда удобно находить центр крыши только что описанным способом. Давайте рассуждать иначе. Предположим, что вы находитесь в прямоугольной комнате, и что X поставлен вертикально по диагонали через нее так, что концы верхних рычагов касаются двух углов потолка, а нижних — двух углов пола. Размещенные таким образом поперечные линии определяют центр пола (путем отбрасывания вертикальной стойки от их пересечения) точно так же, как и диагонали, лежащие на нем.

Чтобы применить это (рис. 246), рисуя снаружи здания, сначала отметим высоту между воображаемым полом (4, 6) и потолком (1, 3) там, где они касаются углов o; стены (рис. 246) и проведите диагонали так, как если бы мы могли видеть стены насквозь.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКАЯ КИРПИЧНАЯ ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Односкатная крыша — Плоская наклонная крыша, обычно прямоугольной формы, примыкающая вверху к стене. Было бы оскорблением ума читателя, если бы я описал, как он должен нарисовать это, но ему можно было бы без обид напомнить о правиле III, гл. II, поэтому добавляю рис. 247.

ДЕТАЛИ

Фронтоны. — В больших домах, которые дают больше возможностей для архитектурного дизайна, фронтон становится заметной чертой. Здесь изображен красивый комплекс из трех фронтонов (рис. L). Кирпичные ряды, выступающие из камня, и резные линии облицовки составляют простой, но богатый фасад.

При рисовании сложного рисунка лучше заключить его в треугольник. Некоторые, если не все, выступающие формы будут касаться треугольника. Эскизный план, как указано в гл. IV, может быть использован. Конечно, при равной высоте фронтонов линия от вершины ближнего, отступая к В. П. зафиксирует высоту любых других, а аналогичные линии дадут высоту и направление рядов камней, рядов кирпичей и т. д.

Бортовые доски. — Наша диаграмма (рис. 248) даст ключ к рисованию тех прекрасных досок на деревянных крыльцах и фронтонах домов, которые можно увидеть в Херефордшире, Чешире и других местах. Помните, что проекция плитки за лицевую сторону досок может частично скрыть одну сторону доски в ракурсе; поэтому лучше всего сначала набросать всю доску баржи, а затем частично скрыть ее за выступающими плитками.

илл. XLVII. Архитектурный рисунок автора.
A СУССЕКСКИЙ КИРПИЧ — ПЕЧЬ (ПИРАМИДАЛЬНАЯ КРЫША).

Окна слуховые. — Мансардное окно по фасаду и потолку повторяет в миниатюре конструкцию торца остроконечной дачи. Фронтон может быть высоким или низкорослым, вертикальным или шатровым. Конек будет длинным или коротким вследствие положения окна в крыше или наклона последней (рис. LI).

илл. XLVIII. Эскиз автора.
Эта группа зданий интересна своей многотипностью, в том числе составными формами Пирамиды и Павильона.

Практика (рис. 249). — Нарисуйте все слуховое окно, кроме пересечения его линий с линиями крыши, как фронтон. Скопируйте уклон крыши в том месте, где он соприкасается со стороной слухового окна (2-1). (Если уклон кровли уже начерчен, отнять линию от 1 до «в гору» В.П. крыши, чтобы найти уклон линии 1-2.) От середины подоконника провести еще одну вверх по скату крыша до соприкосновения с коньком слухового окна (4); соединить 4 с 2.

Рис. XLIX. Архитектурный рисунок автора.
САССЕКСКАЯ ЛАЧКА.

Рис. Л. Набросок автора.
НЕКОТОРЫЕ ВИДЫ ФРОНЦАНОВ.

Шатровое слуховое окно можно без лишних слов объяснить по схеме (рис. 250). Если боковые стороны окон зашиты досками, проследите, чтобы их линии шли к В.П. используется для нижнего края черепицы на мансардной крыше. Здесь также следует упомянуть въезд на тележке в амбар, так как один и тот же рецепт без жонглирования подойдет для обоих.

Рис. ЛИ. Нарисовано Автором.
МАНСАРНЫЕ ОКНА.

Примечание. — было бы лишним детализировать постройку сарая; он очень похож на фермерский дом.

Дымоходы. — Дымоходы коттеджей в Суррее или Сассексе настолько замечательны по своим пропорциям и особенностям, что их нельзя не заметить. Нет необходимости вводить в игру новые правила, но нужно соблюдать старые и проводить некоторое тщательное наблюдение (илл. LII). Это в равной степени относится к более претенциозным дымоходам на красивых зданиях по всей стране. Их нельзя нарисовать убедительно, если не понятен их план или горизонтальный разрез; поэтому я должен посоветовать изучить их с разных точек зрения и сделать набросок их плана, прежде чем приступать к рисованию.

Чтобы вернуться в наш коттедж в Сассексе. Наиболее распространенной формой является внешний дымоход с основанием огромных размеров для обеспечения «нижнего» очага и угловых уголков. Массивное основание местами уменьшено в ширину; градиент между основанием и меньшим, который он дает, защищен плиткой от атмосферных воздействий. Край плитки иногда скрыт декоративным парапетом. Иногда глубина основания, а также ширина разделяют это уменьшение по типу контрфорса. Но чаще торец основания и вал находятся в одной вертикальной плоскости.

Дымоходам, проведенным через крышу, а также этим наружным трубам часто придают вид стройности их стволов благодаря хитроумному способу их установки на основании. В некоторых случаях несколько валов могут быть полураздельными; другие поставлены под углом к ​​основанию (рис. 251), звездчатые; или несколько, хотя и квадратные с основанием, могут быть не на одной линии (рис. 252), Fro. 251. так, чтобы между ними оставались необычные прямоугольники. Оголовки валов расширяются за счет последовательных рядов выступания кирпичей (илл. LII).

В наружных дымоходах углы между задней частью шахты и крышей часто перекрываются небольшой остроконечной крышей, чтобы избежать желоба в том месте, где крыша соединяется с дымоходом.

Башни. — Квадратная в плане башня, увенчанная невысоким шпилем-пирамидой, представляет собой обычно встречающуюся форму. Положение окон, независимо от того, расположены ли они попарно или по центру, определяется диагональными линиями, пересекающими каждую грань башни. Мы уже научились рисовать саму башню с ее группами ровных отступающих линий, сходящихся вправо и влево в В.П. на линии горизонта или в одной П.В.П., в зависимости от нашей точки зрения. Мы также не пренебрежем проведением направляющих линий поперек одной стороны стены или их отступанием от других из этой группы, чтобы найти высоту окон, одинаково расположенных на другой стороне (рис. 253). Мы также должны сделать это для «длинной и короткой» работы угловых камней, если они расположены симметрично; или мы можем пойти на это, просто чтобы оценить их высоту под дальним углом.

Рис. ЛИИ. Эскиз автора.
ДЫМОХОДЫ НА ДВУСТОРОННИХ КРЫШАХ.

Зубчатые стены. — Характер парапета или зубчатой ​​стены может потребовать некоторого мастерства, в частности, когда зубчатая стена имеет заглушку или молдинг, продолжающий ее контур. Расстояние между определенным числом зубчатых стен и их промежутками будет измеряться одним из методов, объясненных в гл. III. Это будет отработано на лицевой стороне стены, а затем будут проведены отступающие линии на каждом интервале через толщину стены (или вверх по наклону наличника), чтобы определить заднюю линию зубчатых стен. Таким образом будет получена вертикальная ширина каждого интервала (рис. 254 и 255).

Контрфорсы. — Для наших целей мы можем рассматривать контрфорс в плане как полуквадрат (рис. 256) или, скорее, как два концентрических полуквадрата, внутренний из которых представляет собой вал. Основание сужается к стержню за счет наклонного «отступа». Также могут быть молдинги или струны из главного здания, проходящие вокруг контрфорса.

Рис. ЛIII. Рисунок автора
BITRPHAM CHURCH

Практика. — Нарисовать основу. Найдите середину его верхней линии сзади и из нее поднимите стойку. Скопируйте наклон в одном углу «отступа», продолжайте его направление до тех пор, пока он не встретится со стойкой позади основания. К этому стыку присоединяем каждый угол основания (рис. 257). Поместите вал на уменьшенную верхнюю часть основания, теперь он готов к этому. Повторите операцию для любого подобного уменьшения обхвата вала, указанного выше.

Шпиль. — Шпиль пирамиды может быть установлен непосредственно на стенах башни с нижним рядом плиток, образующим карниз, или может подниматься изнутри парапета или бойницы. В любом случае мы находим центр башни (поясняется на рис. 246), поднимаем там стойку; определить высоту шпиля; сделайте его вершину на стойке и завершите шпиль (уже объяснено на рис. 244).

При скрытом основании шпиля: парапетом (рис. LIV) рисуем нижнюю сторону двух концентрических квадратов в ракурсе (рис.
