Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Содержание

• Особенности мангалов
• Разновидности устройств
• Инструмент
• Изготовление простого мангала
• Изготовление разборного мангала
• Мангал под крышей
• Мангал из бочки
• Другие идеи
• Как бороться с коррозией

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка и ножницы по металлу;
• набор напильников;
• молоток;
• зубило;
• шлифовальная шкурка;
• инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

• штангенциркуль;
• металлическая линейка;
• угольник;
• рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

• глубина 25-30 см;
• ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
• длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
3. Производится перфорация стенок и поддона с помощью электродрели.
4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
3. Стороны короба отгибаются вертикально вверх.
4. Ножки делаются из стальных стержней и заостряются на концах.
5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

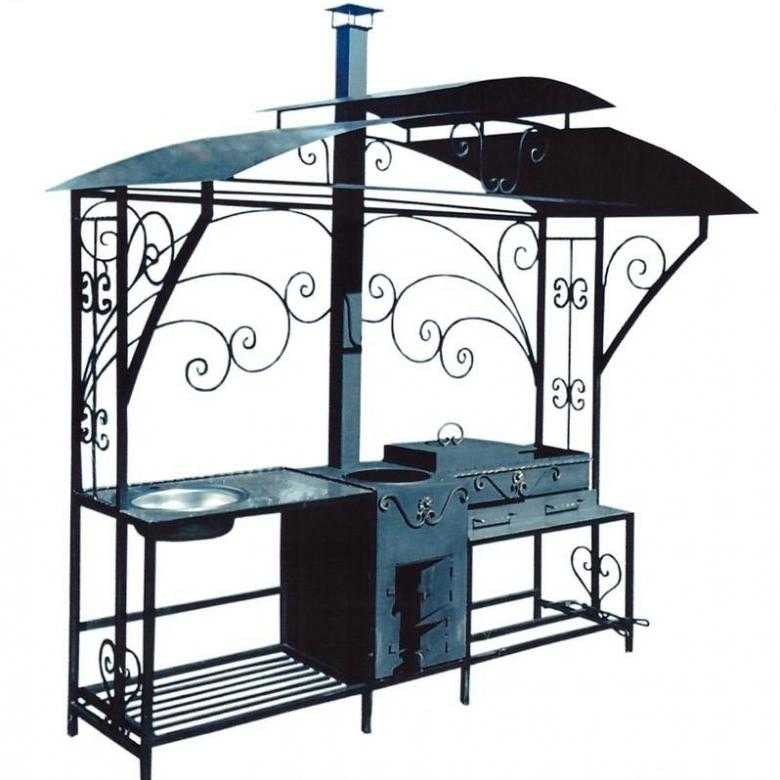

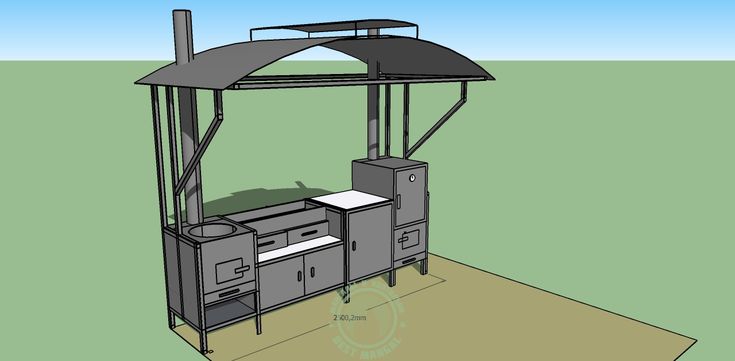

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

Мангалы с крышей из металла и кирпича, фото

Загородный участок предназначен не только для активной деятельности, но и для приятного времяпрепровождения. После работы на огороде можно позвать гостей и покушать шашлыка. Для этого требуется наличие мангала. Если у вас нет такого приспособления для готовки мяса, тогда мы предлагаем сделать данную конструкцию на дачу самим, своими руками. Соорудить мангал можно из кирпичей либо из металлических конструкций.

Определяем место под мангал

Перед строительством мангала необходимо выбрать правильное его расположение. Главные условия размещения конструкции:

• Конструкция должна дополнять и украшать территорию дачи, а не нарушать ее целостный вид.
• Учитывайте при расположении мангала направление ветра, чтобы дым от костра не причинял вреда жителям по соседству.
• Обращайте внимание на наличие рядом проложенных коммуникаций.
• Мангал может быть любой формы и величины.
• Не рекомендуем размещать конструкцию вдали от дома.
• Четко разделяйте зоны для отдыха и готовки еды.

Сооружение стационарного мангала подразумевает наличие определенных умений. Под одну кровлю нужно расположить мангал с барбекю, отвести место под дрова, обустроить часть поверхности для готовки, поставить умывальник, оборудовать стол с лавочками.

Легкие металлические мангалы можно ставить рядом с уже построенным участком для отдыха. Такие конструкции можно перемещать.

Как изготовить мангал из металла своими руками

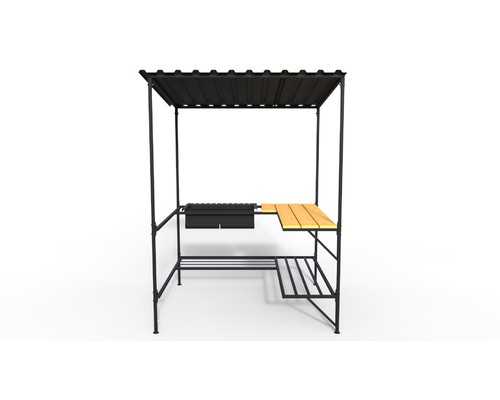

Металлический мангал с кровлей можно купить, однако надежную конструкцию можно сделать самим, своими руками. Рассмотрим вариант сооружения мангала без обустроенной зоны для отдыха.

Его можно ставить в беседке отдельно. Подготовьте:

• трубы либо уголки 40 мм диаметра;
• металлическую поверхность для кровли толщиной 4 мм;
• аппарат для сварочных работ.

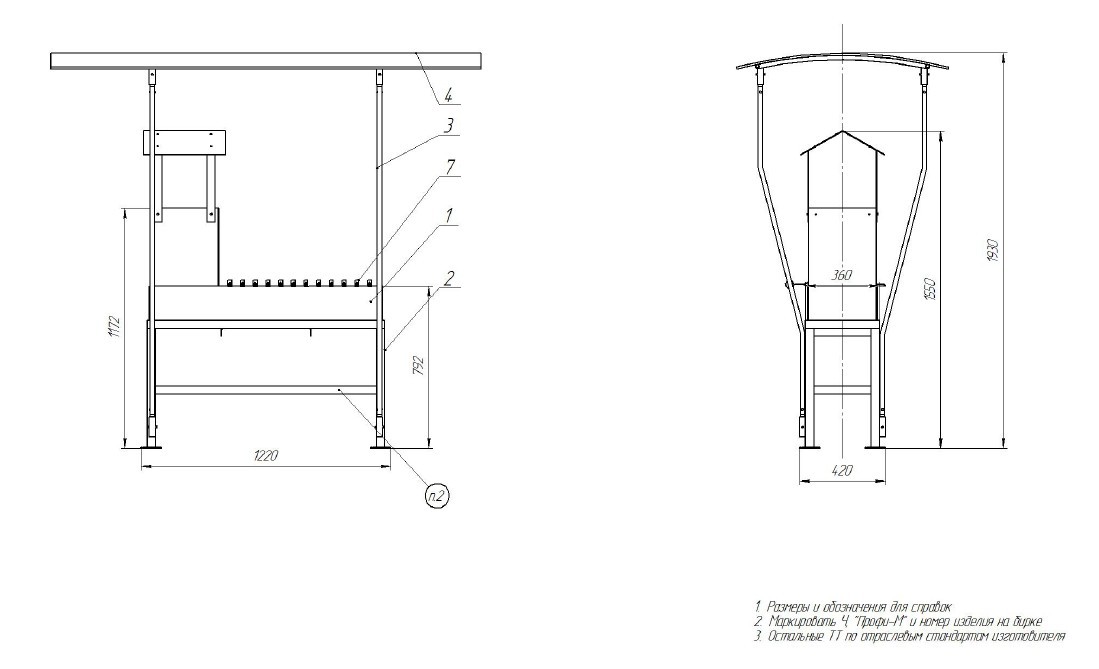

проект металлического мангала, чертеж с фото

Создайте проект сооружения. По длине мангал должен быть 1 метр. Его ширина рассчитывается в соответствии с длиной шампуров, как правило, это половина их длины. Высота — 15 см. Если шампуры низко расположены, мясо начнет сразу пригорать снаружи и останется сырым внутри. Для высокой конструкции необходимо иметь больше дров. От низа до края конструкции должно быть от 80 до 100 см.

Снизу мангала можно соорудить полку под дрова. Если конструкция будет размещаться в беседке, тогда кровлю делать не нужно. Чтобы удобно было готовить шашлык, оборудуйте мангал с двух сторон полками по 30 см.

Расчет: мангал в длину — 100 см, 2 полки по 30 см, кровля по длине 160 см, а по ширине 60 см.

Мангал из металла декорируют и окрашивают его только снаружи краской по металлу.

Читайте также: Барбекю своими руками для дачи

Видео по теме: Самодельный мангал с «крышей»

Мангалы из кирпича с крышей

Начинаем с выбора места для размещения мангала. Мангал из кирпича подразумевает наличие беседки с полом. Вместо большой конструкции рекомендуем соорудить небольшой мангал с барбекю, камином и поверхностью для готовки. Определите размеры каждой зоны.

Предлагаем рассмотреть фото-примеры кирпичных мангалов с кровлей, наверняка один вариант конструкции подойдет именно вам.

Для кирпичного мангала необходимо заложить фундамент.

Переходим к строительству кирпичного мангала

1 этап. Выкопайте ров под фундамент. На основание насыпьте 7 см песка и положите метку армированную с опалубкой. Залейте раствор бетона. Дно должно быть на 10 см выше почвы. Дайте фундаменту просохнуть.

Внимание! Фундаментная лента сооружается по всей площади беседки и по периметру кладки конструкции из кирпича.

2 этап. Снимите опалубку и накройте фундамент рубероидным полотном. Переходите к сооружению мангала. Начальные два уровня кирпича кладите сплошным методом, далее по порядку.

Внимание! Печь мангала, топка и барбекю кладут из песчано-глиняного состава и кирпича. Остальные работы выполняют с использованием песка и цемента.

3 этап. Начинайте строить беседку и сооружать кровлю. Опора для крыши — это кирпичные столбы либо трубы из металла, столбы из дерева. Кровлю нужно делать в соответствие с формой беседки и мангала. Дымоход выводим на крышу беседки.

4 этап. Декорируем мангал и зону отдыха плиткой для облицовки. Основание беседки бетонируем или выкладываем плиткой для пола. На кровлю кладем черепицу.

Видео по теме: Мангал из кирпича своими руками

Теперь на этой дачной постройке можно приступать к приготовлению вкусного шашлыка и созывать гостей!

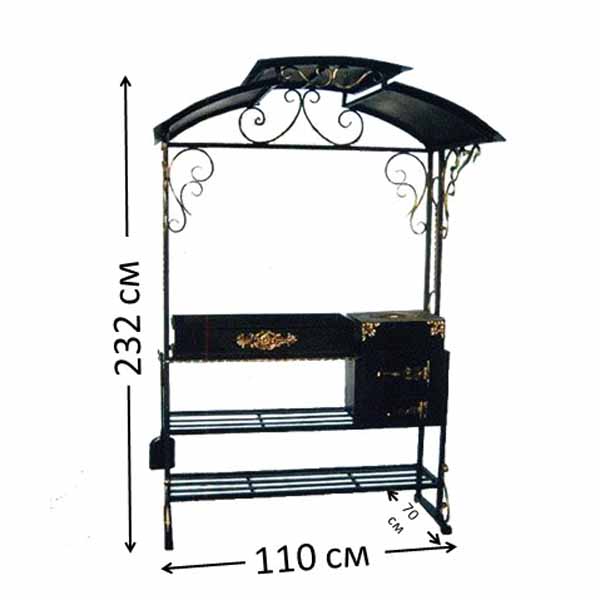

мангал металлический с крышей фото

Идеальная мантия. Виды металлических мангалов и их оптимальные размеры.

Оптимальное расстояние между шампурами на гриле

Идеальная мантия. Виды металлических мангалов и их оптимальные размеры. Оптимальное расстояние между шампурами на гриле

Существует несколько видов таких приспособлений. Выбор в данном случае зависит от того, на сколько едоков рассчитан такой мангал, частоты его использования, личных предпочтений и финансовых возможностей владельца.

На сегодняшний день известны следующие основные виды мангалов:

• разборные переносные барбекю;
• портативный складной;
• стационарный, стальной;
• стационарные чугунные;
• Стационарные мангалы из кирпича.

Все они имеют свои преимущества и недостатки. Итак, мангалы сборно-разборного типа на сегодняшний день являются самой доступной моделью, легко помещающейся в дорожную сумку. Они имеют сравнительно небольшой вес и объем для одного-двух выездов на природу. Эти изделия не долговечны.

Переносные складные мангалы отличаются от них большей прочностью, так как представляют собой сварные конструкции, а сборно-разборные напоминают конструктор из отдельных элементов.

Они также имеют небольшие размеры и предназначены для краткосрочного применения.

из стали, стационарные мангалы значительно крупнее предыдущих моделей. Их используют не для пикников на природе, а стационарно на дачных и приусадебных участках. Такие мангалы практичны и удобны в использовании для семьи или компании.

Стационарные чугунные мангалы признаны самыми жаростойкими среди металлических аналогов. Отличаясь наибольшей солидностью от других моделей, они имеют и солидную стоимость. Они также предназначены для дачи. садовые участки и часто украшенные литыми декоративными элементами. Благодаря особым механическим свойствам чугуна мангалы из него могут служить нескольким поколениям любителей шашлыков.

Стационарные кирпичные мангалы являются самыми основными. Зачастую они имеют вид беседок, оборудованных местами для отдыха, полками для хранения продуктов и холодильниками.

Как определить размер мангала

Размеры мангала следует подбирать индивидуально, исходя из физических параметров самого мангала, то есть его роста. Для этого он должен представить, что у него в руках шампуры с нанизанным на них мясом, и, держа локти согнутыми под прямым углом параллельно земле, измерить расстояние от них до земли. Это и будет ответом на вопрос: какой должна быть высота мангала-барбекю , если планируете сделать мангал своими руками?

Если речь идет о покупке готового изделия переносного или разборного типа, то приемлемая глубина практически любого мангала будет порядка 15-20 см. Именно такое расстояние от шампура с мясом до поверхности древесных углей или дров является оптимальным для приготовления максимально качественной пищи. Большинство мангалов, продаваемых современными магазинами, имеют именно такие параметры.

Жаровни кованые

Жаровни из стали или чугуна выдерживают нагрузку не только угля, но и дров. Поэтому высота их стенок может достигать до 30 см. Эта особенность требует добавления новых порций топлива, иначе мангал пересохнет.

Жаровни кирпичные

При строительстве таких мангалов обычно учитывают максимальное удобство их эксплуатации, а конструкция кирпичной кладки подбирается таким образом, чтобы при необходимости можно было изменить расстояние от угли на шампуры или натереть на терке. В таком гриле мясо равномерно прогревается со всех сторон. Расчет размера мангала в данном случае зависит от того, на чем будет жариться мясо. Если она будет готовиться на гриле, то угли должны располагаться ближе к ее кусочкам. Если вы планируете использовать шампуры, то максимальное расстояние от поверхности дров или угля до них не должно превышать 20 см, иначе процесс жарки значительно затянется во времени, а мясо пересохнет и потеряет необходимый вкус и аромат. Если угли положить рядом с шампуром, то он быстро прогорит и засохнет снаружи, оставаясь сырым и несъедобным внутри.

Мангал на дачном участке — это самая нужная вещь. Кто-то будет спорить? Мы сомневаемся. Но сделать мангал нужно правильно: он должен иметь соответствующие размеры, должен быть установлен в нужном месте, а материал, из которого сделан мангал, тоже стоит выбирать, исходя из особенностей вашего участка.
В этот раз мы подробно рассмотрим размеры мангала-барбекю.

Оптимальные параметры и размеры гриля-барбекю

Определяя, какого размера будет ваш мангал-барбекю, нужно учитывать как требования к таким конструкциям, так и ваши пожелания. Что касается первого, то мангал должен иметь такие размеры, при которых жарка мяса будет происходить наиболее оптимальным образом. А вот насчет пожеланий, здесь нужно учитывать, сколько места вы сможете выделить под мангал, как он впишется в общий ландшафтный дизайн вашего дачного участка и так далее.

Первый параметр, на который следует обратить внимание, это длина жаровни. Этот показатель повлияет на количество шашлыка, которое вы сможете пожарить одновременно. Так что, если вы планируете вечеринки для больших компаний, то лучше сразу предусмотреть мангал достаточно большой длины, чтобы не пришлось жарить мясо в несколько заходов. Оптимальной для большой компании считается длина мангала, равная одному метру, такая конструкция мангала позволит одновременно разместить до десяти шампуров. Нужно больше? Удлините мангал, но не забудьте это учесть, добавьте ножки, иначе этот мангал не будет нормально стоять.

Следующий параметр, который важен при определении размера мангала, это ширина. Считается, что этот параметр постоянный – он определяется длиной шампуров, которые обычно выпускаются стандартной длины. Таким образом, в большинстве случаев ширина мангала составляет 30-40 сантиметров . На таком мангале будут шампуры, на которых можно будет одновременно разместить до 6-8 штук мяса.
Делать более широкий мангал крайне не рекомендуется, его эффективность снизится из-за того, что тепло будет уходить в воздух.

Третий важный параметр — это глубина жаровни. Стандартный мангал имеет глубину 15 сантиметров . Этого расстояния как раз хватит, чтобы покрыть угли и выложить сверху шампуры с мясом. В то же время такая глубина оптимальна, чтобы мясо не пригорало. Никто не запрещает сделать мангал глубже, но нужно учитывать, что при таких габаритах мангал для шашлыка потребует больше дров.
Четвертый параметр будет полностью зависеть от вас — это высота мангала, она определяется вашим ростом: высота мангала должна быть такой, чтобы вам было удобно следить за мясом и прокручивать шампур от времени к время.
Кстати, что касается шампуров, то в мангале должны быть прорези для их размещения, оптимально размещать их на расстоянии друг от друга — примерно 4-6 сантиметров .

Дизайн

Стоит отметить, что зачастую размеры мангала для барбекю определяются его конструкцией, а не только вашими пожеланиями. Самая простая конструкция у металлического барбекю: это короб с отверстиями для воздуха. Такой ящик устанавливается на специальные ножки – они могут быть как съемными, так и приваренными к ящику.

Конструкция металлического мангала может включать в себя не только отсеки для дров, шампуров, но и для воды или принадлежностей. В зависимости от количества отделений в мангале, его габариты также могут отличаться. Такие мангалы также могут иметь собственные дымоходы, чтобы сделать приготовление шашлыка более комфортным и удобным (чтобы дым не мешал процессу). В принципе, размеры металлических мангалов этого типа стандартны, за исключением дополнительных отсеков. А вот размеры мангалов из камня могут незначительно отличаться.

Стационарные кирпичные или каменные мангалы требуют отдельной площади: на дачном участке необходимо выделить место для приготовления шашлыка и оборудовать его соответствующим образом. Площадь такого места будет определяться размерами мангала-барбекю. Эту площадку можно выложить камнем, засыпать и утрамбовать песком и т.д. Использовать для площадки дерево не рекомендуется, так как этот материал пожароопасен, и не факт, что такая подложка выдержит вес из кирпичного барбекю. Размеры кирпичного мангала определяются площадью места, где он будет установлен. Хотя такие параметры, как глубина и высота, определяются так же, как и для металлических вариантов.

С другой стороны, каменный или кирпичный мангал можно выложить в виде камина или печи, тогда его внешние параметры будут определяться исключительно вашей задумкой. Такое сооружение можно использовать не только для непосредственного приготовления мяса, но и как очаг, возле которого можно отдохнуть или согреться.
Учтите, что лучшее место для мангала, вне зависимости от его вида, – оборудовать его навесом, чтобы можно было готовить мясо даже во время дождя.

Но это зависит от вас.

И ставить нужно там, где цветы не растут. Сеять петунии необходимо в уютном месте.

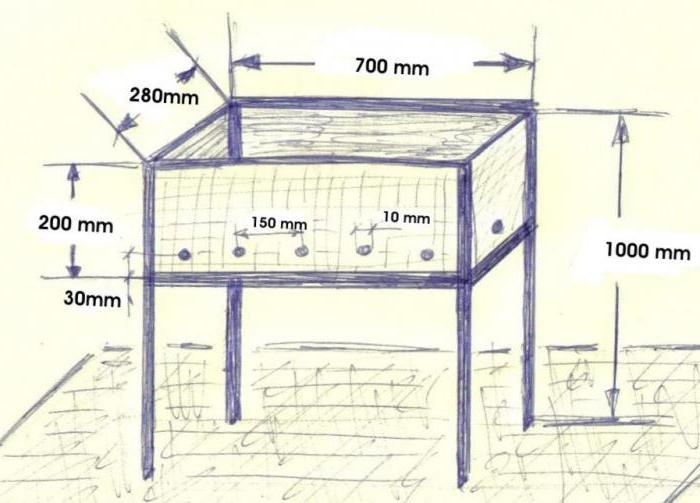

Размеры мангала для шашлыка, чертеж удобного приспособления для приготовления различных блюд в жару.

При изготовлении конструкции необходимо придерживаться следующих размеров:

• длина — зависит от количества шампуров, которые можно выложить за один раз, например десять шампуров с мясом можно помещается на один метр
• ширина — величина постоянная, обычно 250…300 (мм), при таком размере на шампур можно нанизать 6…8 кусков мяса.
• глубина – оптимальный размер 150 (мм), обеспечивает достаточное количество тепла при минимальном количестве угля

Ввиду вышеизложенного представляем простую в изготовлении модель мангала-барбекю, которая состоит из следующих частей:

1. Ножки.
2. Упорные подшипники.
3. Передняя стенка.
4. Боковая стенка.
5. Ручки.

НОЖКИ

Изготовлены из равнополочного металлического уголка 20×3 (мм). Они являются основой конструкции, к которой привариваются подпятники, днище и стенки.

ПОДШИПНИКИ

Изготовлены из листового металла толщиной 2 (мм). Обеспечить хорошую устойчивость на земле.

ДНО, СТЕНЫ

Вырезаются из листового металла толщиной 3 (мм). Данная толщина предохраняет конструкцию от термических деформаций в процессе эксплуатации.

Артикул:
Просверленные в стенках отверстия обеспечивают постоянный приток воздуха к углям, что позволяет максимально сохранить тепло в процессе приготовления.

Делаем из металлического прутка диаметром 10 (мм). Обеспечивает удобное перемещение конструкции.

Как видите, все просто.

Правильные размеры мангала-барбекю, рассчитанные по заранее вычерченному чертежу, не только ускорят приготовление шашлыка, но и сделают времяпрепровождение за готовкой максимально комфортным для повара.

металл

Наиболее оптимальная ширина металлических изделий для мангала должна быть 30-40 см , т.к.0035 Шашлык стандартный размер 40 см , рассчитан на 6-8 кусков мяса. Мангал из металла такой ширины будет наиболее емко удерживать тепло от мангала.

Наиболее часто используемая глубина жаровни составляет 15 см. Этого вполне достаточно для хорошей прожарки мяса, чтобы оно не подгорело. Можно сделать изделие глубже, но чем глубже мангал, тем больше потребуется топлива.

Прорези для шампуров должны располагаться на расстоянии от 6 до 10 см друг от друга. Размер прорези должен соответствовать ширине шампура, чтобы он входил не слишком свободно, но и не совсем впритык.

Часто металлические решетки дополняются различными откидными столиками, решетками и полками для посуды и мясных презентаций. Их размеры полностью зависят от типа: мобильные, стационарные.

Стандартная высота металлического передвижного или стационарного мангала-барбекю по чертежу должна быть 1 м. Это без учета возможной крыши или , что при составлении чертежа будущего очага необходимо учитывать. Ведь изменится общая высота конструкции, и могут понадобиться более массивные ножки. Переносные мангалы имеют высоту не более 60-70 см.

Металлические решетки своими руками – обязательный атрибут частного домовладения. Размеры, фото отдельных вариантов изделий помогут вам создать неповторимый дизайн самостоятельно. Полезные конструкции часто используют для пикников на природе и для отдыха. Поможет изготовить изделие по собственному готовому чертежу со всеми необходимыми размерами, который используется в работе как образец.

Прочный и красивый мангал украсит весь двор

Читать в статье

Какие бывают виды барбекю?

Упрощенные металлические мангалы своими руками имеют форму прямоугольного корпуса. Размеры и фото устройств представлены в этом обзоре. Внутрь контейнера помещаются угли, которые создают необходимое тепло. Существует значительное количество изделий, отличающихся от стандартных моделей.

Мангалы бывают следующих видов:

• стационарные представляют собой массивные конструкции, которые размещаются на жестком основании. Металлические устройства могут быть красивым и стильным элементом. Такие модели долговечны и разнообразны;

Мангалы стационарные

• переносные отличаются компактностью. Они легче и их легко перевозить на машине. Портативные изделия изготовлены из тонкого металла, который быстро деформируется;

Мангал Grillkoff Standard

• Сборно-разборные модели популярны благодаря быстрому уменьшению до компактной формы. Разборная конструкция отличается возможностью быстрой разборки и сборки;

Мангал ТОНАР сборно-разборный

• Мобильные варианты представляют собой конструкции больших размеров, неразборной разновидности, снабженные колесами для более удобного перемещения по территории. Стильные детали Декор украшают сделанные своими руками мангалы из металла. Размеры, фото этих конструкций разнообразны.

Электрический агрегат, оснащенный функцией автоматического перемещения шампуров, обладает определенными свойствами. В таком устройстве продукты прожариваются равномерно. В полностью электрических моделях вместо углей используются горячие спиральные элементы.

Вертел для барбекю

Металлоконструкции имеют следующие преимущества:

• легко транспортируются, моются и разбираются;
• устройство утюга можно сделать самостоятельно; Металл
• отлично удерживает тепло, что позволяет равномерно и быстро прожаривать мясо.

Другие размеры подбираются по индивидуальным предпочтениям:

• ширина должна соответствовать размеру шампуров и быть меньше на 8-10 см;
• длина зависит от количества шашлыка, которое будет жариться одновременно. Расстояние между шпажками должно быть 7-9 см. Под шампуры вдоль длинной стороны делаются специальные углубления;
• при выборе размера мангала-барбекю из металла нужно учитывать высоту ножек, которая зависит от индивидуальных предпочтений. Для портативных устройств они небольшие. Высокие ножки в сварных конструкциях;
• Толщина материала зависит от типа конструкции. У стационарного устройства она может быть 3 мм и более. А для переносного изделия лучше выбрать материал толщиной около 2 мм.

В некоторых моделях на дно ставится вторая пластина с продольными отверстиями в виде решеток. Это защищает металл в нижней части от выгорания.

Пошаговая инструкция и особенности чертежей металлических мангалов с размерами

Строятся оригинальные устройства мангалов своими руками из металла. Для этого нужны размеры с крышей и подробные фото определенных моделей. Разборная модель включает в себя четыре ножки, перфорированные стенки и дно. Перед монтажом стоит подготовить стальной лист, болгарку, дрель, крепеж и уголки.

Стандартная сборка конструкции состоит из отдельных этапов:

Изображение	Этапы работы
	На металле выполнены отметки днища и стенок проектируемой конструкции.
	Будущая форма вырезается по намеченным линиям .
	Кромки загнуты и сварены. Перфорация делается с помощью дрели.
	Фаски выполнены в длинных стенках.
	Ножки удобнее всего сделать из уголка, заострить вниз и приварить к коробу.

Мангал изготавливается из бочки или газового баллона. Кроме емкости вам понадобится болгарка, дрель, металлические уголки и сварочный аппарат. Сначала делается разметка и вырезается верхняя область ствола. Концевые секции остаются на месте. Сверху делается крышка. Ножки делаются из уголков. Они приварены к концам ствола.

Подставки для шампуров делаются из уголков. Они привариваются к внутренней части изделия. Ручки должны быть приварены к крышке.

Полезный совет! Ноги можно сделать из стержней. При этом нарезается резьба и крепятся гайки. Соединять элементы можно болтами, что позволяет создать более прочную конструкцию.

Нюансы изготовления разборных вариантов

Установки легко сделать сборно-разборными из металла. На фото представлены интересные решения.

Такая конструкция не требует сварочного оборудования. Но вам понадобятся сверла, дрель, стальной лист, гайки и уголки. Как и в неразборном варианте, делается чертеж и вырезаются элементы из стального листа. Подготовленный каркас прикручивается к основанию. Для прочного соединения рекомендуется использовать граверные шайбы.

Ножки крепятся к основанию устройства. Отрезки труб укладываются на подготовленные трубные опоры. Доски соединяются болтами. Для повышения прочности конструкции стены рекомендуется укреплять с помощью продольных спиц, стянутых гайками. В боковых стенках просверлены отверстия для шурупов.

Ножки изготовлены из уголков, а в стенках просверлены отверстия для соединения с ножками с помощью болтов. Последний этап – сборка конструкции.

Мобильность устройства зависит от составных частей устройства. Качественная модель мангала с казаном из металла состоит из следующих компонентов:

• Топливная камера состоит из двух частей. На определенном расстоянии от дна устанавливается металлическая решетка, снижающая интенсивность огня.
• Отсек для сухого топлива. хорошие модели, оборудованные отсеком, где находятся угли; колеса
• в сочетании с ручкой позволят сделать мобильную конструкцию;
• устанавливается на некоторые модели;
• в качестве дополнительных атрибутов используется столик, механическая шампура и место для шампуров.

Необычные идеи для барбекю

Простое решение – барбекю с использованием бочки. Конструкция может быть как с крышкой, так и без нее. Ствол разделен на две части. Верх используется как крышка, а к низу привариваются ножки. Обязательно делаются отверстия для вентиляции, а по краям крепятся небольшие полочки. На них можно установить решетку для жарки и шампуров.

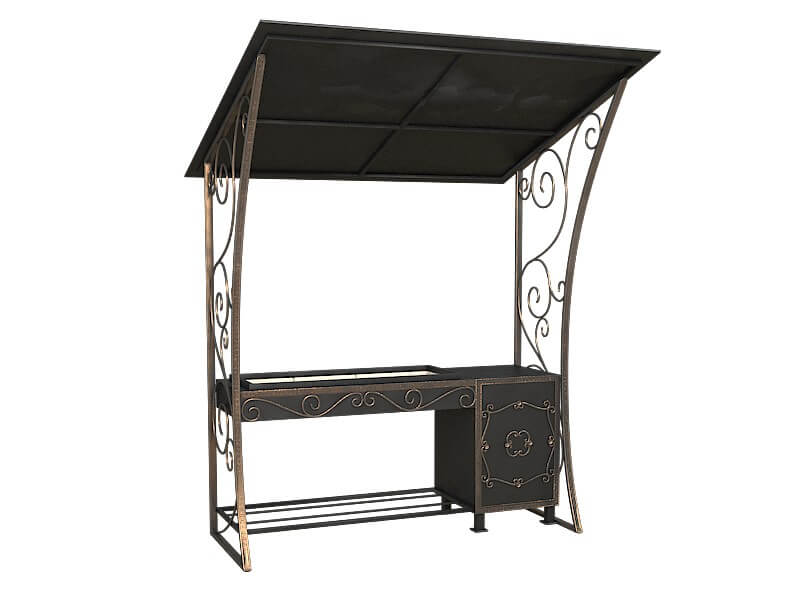

Жаровни с элементами ковки смотрятся великолепно. Их оснащают дополнительными атрибутами: подставками, полками или колесиками. Существуют различные виды мангалов, сконструированных своими руками:

• кованый чугунный мангал оригинальный. Украшается любыми фигурками и узорами;

• мангал из автомобиля можно сделать из бывших автомобилей. При этом можно избавиться от старого корпуса и сделать для двора необычный и роскошный очаг;

• конструкция из старого компьютерного корпуса;

• продукт из;

• Жаровни декоративные с изображением животных или необычными рисунками.

Создание необычных дизайнов зависит от фантазии и личных предпочтений.

Элементы защиты от коррозии

Металлическое изделие должно быть защищено от. Для окрашивания используются специальные составы, устойчивые к высоким температурам. Есть и другие методы обработки. Одним из таких способов является воронение. В результате обработки на поверхности металла образуется специальная пленка, предохраняющая конструкцию от нагревания.

Процедура воронения следующая:

• поверхность обезжиривается;
• отдельные элементы выдерживают в течение полутора часов в растворе едкого натра, которого берут по 50 г. на литр воды.

Обработка происходит при температуре 140 градусов. Вместо листового металла можно использовать нержавеющую сталь. Устройства из этого материала не боятся погодных условий, не цепляются и не подвергаются коррозии. Такие конструкции могут простоять десятки лет.

Необычное решение для создания мангала — газовые баллоны емкостью 40 литров. Их можно назвать подходящими из-за довольно толстого металла и определенной формы. Перед использованием их необходимо хорошо прожечь, чтобы избавиться от газового конденсата. Толщина стенки стального изделия с кованой арматурой должна быть около 4 мм, а из неармированной поковки — от 6 мм.

Для создания качественной конструкции необходимо соблюдать следующие правила:

• резка должна производиться с точностью, допуск может быть не более 0,5 мм;
• заготовку необходимо закрепить струбцинами к краю стола; Угловая шлифовальная машина
• должна быть больше. Чем больше плоскость, тем точнее разрез.

Выполняя работу, не забывайте о технике безопасности. Носите защитную одежду, перчатки и очки.

Соблюдая правила установки, вы сможете создать удобный и красивый мангал своими руками. При использовании качественных материалов конструкция прослужит долгие годы.

Полное руководство по печати фотографий на металле

Сэм Ю

Если вы ищете современный способ отображения фотографий в HD-качестве и с потрясающими цветами, печать на металле — это именно то, что вы так долго ждали. Трудно проиллюстрировать превосходство металлических отпечатков на экране компьютера. Но если бы вы лично увидели их рядом с традиционным фотопринтом, разница была бы очевидной — это то, от чего у вас отвиснет челюсть. Итак, если вы готовы похвастаться этим невероятным снимком, вот что вам нужно знать.

Варианты отделки
Металлические отпечатки бывают двух основных цветов: непрозрачного белого и прозрачного. Этот базовый слой выполняет ту же функцию, что и бумага. Краски поглощаются этой областью специализированной металлической фотопанели. Затем эта основа защищена внешним покрытием, обычно доступным в глянцевом, матовом или атласном цвете.

Белый металл, более популярный выбор, предлагает традиционный, но яркий вид. Цвета насыщенные, контрастность высокая. По большей части цвета выглядят так, как вы ожидаете, но улучшены и в высоком разрешении.

Clear Metal (он же Silver Metal) использует прозрачную основу, через которую виден полированный алюминий. Поскольку самый светлый доступный цвет (белая точка) — это сам металл, изображения будут выглядеть темнее. Но у него будет мерцание, которое может дать только металл. На мой взгляд, это делает большинство изображений современными. Черно-белые изображения на прозрачном металле выглядят как дагерротипы XIX века. Это очень уникальный вид.

На основную поверхность нанесено защитное полимерное наружное покрытие. Доступные в глянцевом, матовом и сатинированном исполнении, каждое покрытие выглядит по-разному. Глянцевая – самая популярная и привлекающая внимание. Несмотря на наличие бликов, эта отделка придает наиболее яркие цвета металлическим отпечаткам. Матовый — это самый свободный от бликов и самый низкий контраст. Сатин находится где-то посередине, но больше похож на матовый, чем на глянцевый.

Качество: на что обращать внимание
Два основных фактора, определяющих превосходную печать фотографий на металле, — это качество металлических фотопанелей и опыт поставщика услуг печати.

Удивительно, но качество металлических фотопанелей может разительно отличаться. Дисконтные сервисы, такие как некоторые в Groupon, используют некачественные материалы, которые едва ли напоминают металлические отпечатки профессионального качества. Эти панели могут быть слишком тонкими, а цвета выглядят плоскими и неточными. Постоянные базовые покрытия наряду с высококачественным алюминием необходимы для получения отличного качества. Хотя существует множество марок металлических фотопанелей более низкого качества, Chromaluxe — это единственная марка, которая используется профессиональными фотолабораториями и высококачественными принтерами. Обязательно спросите у своего типографа, какую марку металлических панелей они используют. Если не знают, поищите в другом месте.

Затем вам нужен кто-то с опытом, чтобы добиться от них наилучшего цвета. Точность любого отпечатка зависит от способности принтера точно и последовательно воспроизводить цвета. Они должны хорошо разбираться в управлении цветом и процессах производства печати. Они должны использовать высококачественные чернила, которые были профилированы и откалиброваны для металлических панелей. Это делается путем создания профиля ICC, который представляет собой цифровое описание цветовых характеристик их процесса печати. Если у вас есть профилированный и откалиброванный монитор, профилированные цвета металлических отпечатков должны выглядеть очень близко к тому, что вы видели на своем мониторе. Нажмите, чтобы узнать, как добиться соответствия отпечатков экрану. Не забудьте узнать у поставщика услуг печати, есть ли у него профиль ICC для печати на металле. Это хороший способ получить представление об их уровне знаний и их приверженности качеству.

Как они сделаны?
Печать на металле производится с помощью процесса, называемого сублимацией красителя. В отличие от традиционного метода печати непосредственно на поверхности, которая может быть легко повреждена, сублимация красителя наносит изображение непосредственно на твердое покрытие, обеспечивая долговечность и защиту.

На первом этапе ваше изображение должно быть напечатано на бумажном носителе на жикле-принтере со специальными сублимационными чернилами, предназначенными для процесса печати металлом. Отпечаток будет выглядеть как плоская цветная зеркальная копия оригинального изображения.

Затем этот лист приклеивается к пустой металлической фотопанели, которая затем помещается в термопресс. Под действием тепла и давления сублимационные чернила превращаются в газ. Затем газ абсорбируется через поры полимерного покрытия металла в базовое покрытие. По мере охлаждения металла поры закрываются, и поверхность металла стабилизируется.

Дополнительные преимущества
Помимо очевидного качества изображения, печать на металле предлагает дополнительные преимущества.

Металлические гравюры очень ценны. Поскольку металлические фотоотпечатки не нужно оформлять в рамку, вы можете значительно сэкономить на затратах на рамку, которые часто намного превышают стоимость самого отпечатка. При заказе с настенным креплением за символическую плату (от 5 до 10 долларов США) вы можете получить готовый настенный декор за небольшую часть стоимости традиционной фотопечати в нестандартной рамке.

Стойкость и архивируемость металлических отпечатков превосходны. Покрытие поверхности очень прочное и устойчивое к царапинам. Для его покрытия не требуется никакого стекла. Кроме того, они невероятно устойчивы к выцветанию. Итак, как долго держатся металлические отпечатки? Рочестерский технологический институт проверил, что металлические отпечатки прослужат в 4 раза дольше, чем архивные фотоотпечатки из галогенида серебра, срок службы которых составляет около 40 лет.

Так как печать на алюминии нанесена, печать на металле также является водонепроницаемой. Если у вас есть отпечатки пальцев или что-то попало на него, просто протрите его влажной тканью.

Где достать металлические гравюры
Хотя металлические гравюры очень ценны, они недешевы. Они будут стоить намного дороже, чем просто традиционная печать того же размера. Поскольку вы тратите больше, вам гораздо лучше обратиться в компетентную профессиональную лабораторию или типографию, которые знают, что они делают, чем к невежественному торговому посреднику, который отправляет ваш заказ на какую-то удалённую неизвестную фабрику массового производства.
