Содержание

из металла, газового баллона, кирпича

Из всех видов открытого очага мангал, наверняка, наиболее популярный. Его можно даже изготовить из подручных материалов — главное, чтобы они были жаростойкими. В большинстве случаев мангал делают из металла. Обычно он переносной, а иногда даже разборный.

Разборный мангал Gratar Размеры: — ширина 36 см — высота 15 см — длина 60 см — вес 14 кг Толщина стали — торцы — 3 мм — борта — 2 мм

Владельцы же домов и дач могут соорудить стационарную печь для шашлыка, используя кирпич или природный камень. Но в любом случае конструкция должна отвечать нескольким простым правилам.

Содержание

История мангала

У истории мангала есть несколько версий. Они отличаются временем появления этой жаровни, «национальностью» и конструктивными особенностями.

Древний восточный мангал изготавливали из меди, жаровня была в виде полусферы и имела крышку, а угли внутрь помещали в глиняном горшке. Такие особенности объяснимы тем, что железо в это время было еще не «освоено» (кроме метеоритного), было оно многократно дороже серебра (не говоря о меди), а проблемы с дровами на Ближнем и Среднем Востоке были всегда. И мангал в то время был, пожалуй, единственным видом переносной жаровни, которую могли использовать кочевые народы.

Позже мангал стали изготавливать в виде металлического ящика, а дно и стенки ковали из железа или отливали из чугуна. В России и на Кавказе не было проблем с дровами, и в угли их пережигали в самом мангале, поэтому в стенках появились отверстия, чтобы процесс шел быстрее.

Затем подошел черед листовой стали, которая уже более ста лет служит основным материалом для изготовления переносных мангалов. Но и чугунное литье не потеряло актуальности благодаря своим уникальным жаропрочным свойствам.

Особенности устройства

Современный мангал чаще всего представлен в форме прямоугольного невысокого ящика, а полусфера «закрепилась» за другим видом переносной жаровни — барбекю.

Объяснение такому разделению можно найти в особенности приготовления продуктов, точнее — в аксессуарах, с помощью которых их готовят.

В мангале мясо и овощи нанизывают на шампура, а они лучше всего размещаются на бортах жаровни прямоугольной формы. При этом одновременно на огне жарят несколько одинаковых порций, поэтому важно, чтобы жар как можно равномернее распределялся по всей длине шампура и во всей зоне готовки, что в сферической жаровне осуществить невозможно.

В барбекю продукты выкладывают на решетку. Максимальный жар от углей сосредоточен в центре, но этот недостаток, с точки зрения мангала, оборачивается достоинством для барбекю — изменяя положение продуктов на решетке, можно регулировать температуру тепловой обработки, или степень обжарки. Особенно это важно для стейков — одного из «фирменных» блюд барбекю.

Есть и другие отличия двух самых популярных видов жаровни:

Мангал, как правило, не имеет крышки, а у барбекю она обычно есть.
В мангале чаще используют дрова, которые пережигают до состояния угля, а для ускорения процесса горения в стенках устраивают отверстия. Кроме того, используя древесины разных пород, можно добиваться в каждом случае разных ароматов и оттенков вкуса.
В барбекю закладывают древесный уголь, для горения которого не нужно большого поступления воздуха. Поэтому в стенках жаровни нет отверстий. Кроме того, для получения древесного угля используют березовые дрова, и такой «стандарт» топлива не влияет на вкусовые оттенки.

Но есть и «компромиссный» вид, который сочетает признаки мангала и барбекю — его жаровню делают в форме полого цилиндра с открывающейся крышкой. Именно эту форму имеет самодельный мангал из старого газового баллона или емкости от водонагревательного бойлера.

Вариации размеров: ширина, глубина и длина

Ширина жаровни должна быть меньше на 10-15 см длины шампура (без учета размера его ручки). С точки зрения рационального использования тепловой энергии для прямоугольной формы оптимальной считается ширина 35-40 см. С учетом особенностей геометрии цилиндрической формы жаровни, ее ширину можно увеличить до 45 см.

Глубина жаровни в виде ящика обычно составляет 15-25 см. Из них минимум 5 см приходится на слой углей, который необходим для нормальной тепловой обработки одной порции мяса. А для последовательной жарки двух порций слой должен уже быть в 1.5-2 раза больше. При этом расстояние от поверхностей углей до мяса примерно равно 8-10 см. И еще надо учитывать размеры кусков шашлыка и глубину прорезей для шампуров (если они предусмотрены конструкцией).

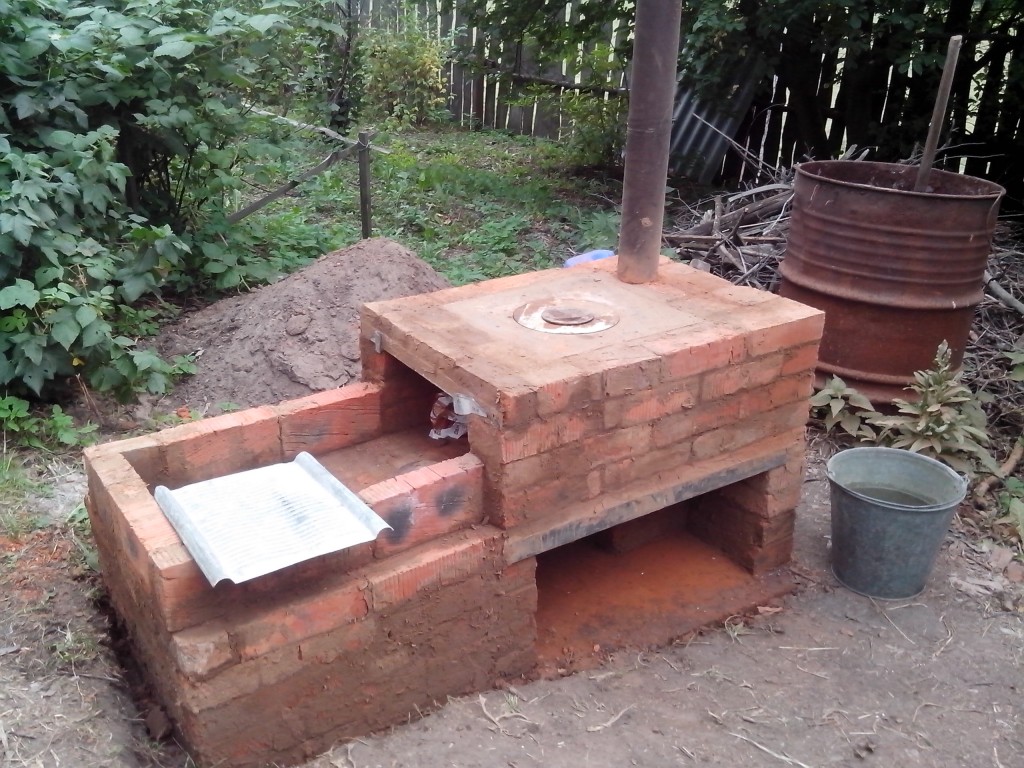

Мангал с печью под казан

Длина жаровни зависит от количества порций и размеров кусков мяса. Для нормальной прожарки баранины, свинины или телятины оптимальной формой кусков считается кубик с размерами ребер 3-5 см. Но это утверждение справедливо только для мякоти. При запекании мяса на косточке (на ребрах) кусок имеет неправильную форму, и если толщина остается в прежних размерах, то ширина куска может достигать 8-10 см. Кроме того надо учитывать зазоры между снаряженными шампурами, между крайними порциями и боковыми стенками жаровни. Поэтому принято считать, что в среднем на один шампур должно приходиться около 10 см рабочей длины жаровни.

Мангал из газового баллона

Старый газовый баллон в какой-то мере можно считать «полуфабрикатом» жаровни мангала. Для этих целей используют баллоны для бытового сжиженного газа на 50 л диаметром 299 мм и толщиной стенки 3 мм или диаметром 292 мм и толщиной стенки 2.5 мм.

Еще больший выбор подходящих размеров диаметра можно найти у цилиндрических автомобильных газовых баллонов: 300 мм, 315 мм, 360 мм, 400 мм и 450 мм. Даже при минимальной емкости баллона ГБО из этого ряда (35 л), его длины 531 мм вполне достаточно, чтобы изготовить мангал для одновременной закладки не менее пяти шампуров. А единственное отличие между этими видами заключается в расположении вентиля.

Подготовительные мероприятия

Когда переделывают баллон, в котором еще недавно были углеводородные сжиженные газы, полученные при переработке нефти, надо помнить, что они тяжелее воздуха, даже при открытом вентиле из баллона полностью не улетучиваются и представляют опасность.

Поступают следующим образом:

Открывают вентиль, выпускают остатки сжатого газа, выравнивая давление внутри и снаружи.
Отходят подальше от жилых построек, огорода, сада и прочих сельхозугодий. Сливают конденсат.
Вывинчивают вентиль.
Заливают в баллон воду, которая вытесняет газ.
Дают воде отстоятся около суток.
Сливают воду.

Подробная видеоинструкция с размерами и рекомендациями:

Простая конструкция

Из одного баллона можно сделать два простых мангала:

У баллона для бытового газа срезают башмак.
На корпусе емкости, параллельно оси, отмечают линию, которая делит баллон на два одинаковых полуцилиндра.
Разрезают корпус болгаркой на две половинки.
Обрабатывают напильником края разреза, убирая острую кромку.
Вдоль днища, с двух сторон заготовки жаровни, сверлят несколько небольших отверстий для притока воздуха. Диаметр и расположение отверстий выбирают таким образом, чтобы угли не просыпались на землю.
Из кусков арматуры гнут две скобы буквой П.
Приваривают скобы снаружи по торцам корпуса жаровни. Они нужны для удобства переноски мангала.
Из арматуры, уголка или профильной трубы небольшого сечения изготавливают ножки. Лучше если они будут соединены в одну устойчивую независимую конструкцию.

Крепят ножки к корпусу.

Мангал-барбекю

Жаровня с крышкой и дымоходом имеет более широкие возможности. Если предусмотреть возможность установки решетки, то мангал можно использовать как барбекю или коптильню.

Процесс переделки баллона в мангал-барбекю выглядит так:

На корпусе отмечают контур крышки. По стенкам цилиндра, вдоль оси, чертят две параллельных линии, делящих его пополам. От нижнего днища и верхнего днища (формулировка ГОСТ 15860-84) отступают по 5 см, отбивают две линии перпендикулярных оси баллона до пересечения с продольной разметкой.
По каждой линии, начиная от ее середины, болгаркой делают четыре сквозных пропила. Каждый разрез не доводят до угла разметки приблизительно на 5 мм.

Металл в углах дорезают лобзиком. Снимают вырезанный кусок — заготовку крышки.
Обрабатывают острые кромки напильником.
С одного из продольных краев крышки, посередине, прикручивают винтами или приваривают ручку. С другого края, снаружи — две петли.
Изнутри баллона, по контуру отверстия, приваривают стальные полосы таким образом, чтобы они выступали за края на несколько миллиметров. Этот внутренний бортик, по аналогии с дверью, выполняет роль притвора — закрывает щель и не дает крышке проваливаться внутрь. Как вариант, такой бортик можно приварить по внешнему контуру крышки.
Кладут крышку на бортик, выставляют равномерные зазоры по контуру, приваривают ответные части петель снаружи корпуса жаровни.
Из трубы или уголка изготавливают опорную конструкцию. Из арматуры гнут две ручки для переноски мангала.
Крепят ручки к корпусу или к ножкам мангала.
Устанавливают корпус жаровни на ножки. Прикрепляют сваркой.
Приваривают со стороны петель к баллону или опорной конструкции два упора из трубы или уголка. Расположение и размеры упоров подбирают таким образом, чтобы крышка при открывании не уходила за границу периметра опор мангала, и не опрокидывала его.
Из стальной бесшовной трубы с внутренним диаметром 100-125 мм варят колено с углом 90°. Приваривают его к отверстию от вентиля баллона таким образом, чтобы свободный конец торчал вверх.

Мангал из листового металла

Еще один распространенный вид самодельного мангала представляет собой сварную конструкцию из листового металла и уголка. Алгоритм изготовления выглядит так:

Рисуют общий эскиз мангала. Глубина жаровни — до 25 см. Ширина зависит от размера шампуров, длина — от количества одновременной закладки порций. Высота наземного варианта — около 100 см, настольного — 15-25 см.
Рисуют эскизы деталей. Учитывают угловые нахлесты и особенности опорной конструкции.
Изготавливают заготовки для мангала. Детали корпуса делают из листовой стали толщиной 3-4 мм, ножки — из равнополочного уголка толщиной 3-4 мм с шириной полки 25-35 мм. В длинных боковинах в 2-3 ряда сверлят в шахматном порядке отверстия диаметром 10-12 мм.
Заготовки для двухуровневого мангала
Варят стенки жаровни. Приставляют короткую заготовку к длинной, фиксируют с помощью пары магнитных уголков, прихватывают сваркой, снимают уголки, варят первый угол жаровни. Подобным образом делают другой угол. Затем составляют две образовавшиеся детали вместе прямоугольником, проверяют диагонали, варят другие углы.
Варят жаровню целиком. Стенки накладывают на заготовку днища, прихватывают по каждой стороне в нескольких точках, сваривают вместе.

Приваривают ножки. У наиболее простой конструкции ножки как-бы охватывают мангал с четырёх углов. Для этого корпус жаровни переворачивают вверх дном, и к ребрам приваривают уголки. А чтобы обеспечить конструкции жёсткость, можно из полосы сделать нижнюю обвязку или закрепить в качестве полочки решетку из сварной сетки.

Эту же конструкцию можно взять за основу для изготовления мангала с крышей. Достаточно для опор использовать уголки или трубы длиной более двух метров, жаровню закрепить на стандартной высоте, вверху приварить раму, на которую закрепить обрешетку для профлиста или металлочерепицы.

Мангал из кирпича

Если не принимать во внимание размеры и «архитектурные» отличия, из кирпича можно сложить три принципиально разных конструкции:

временный мангал;
простой мангал;

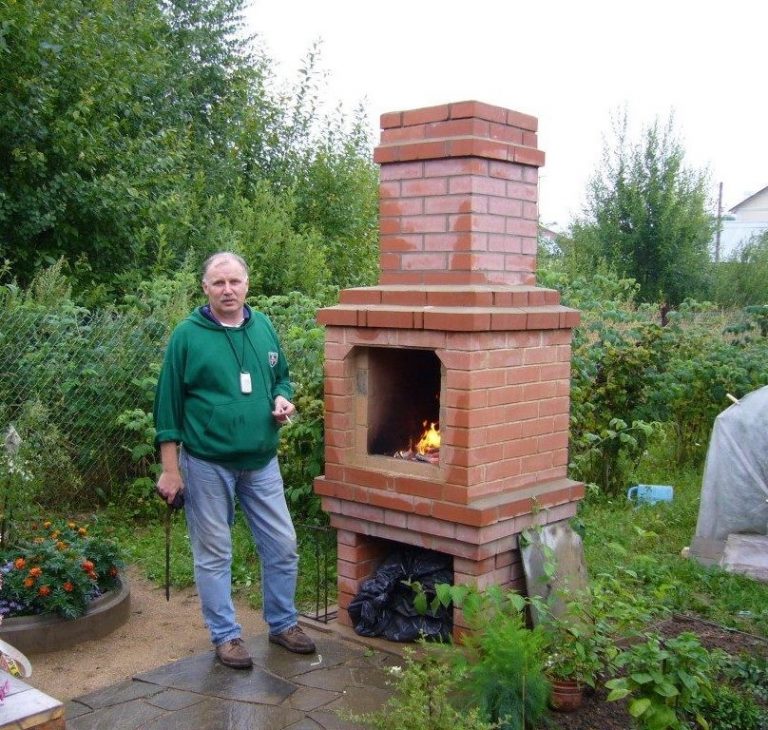

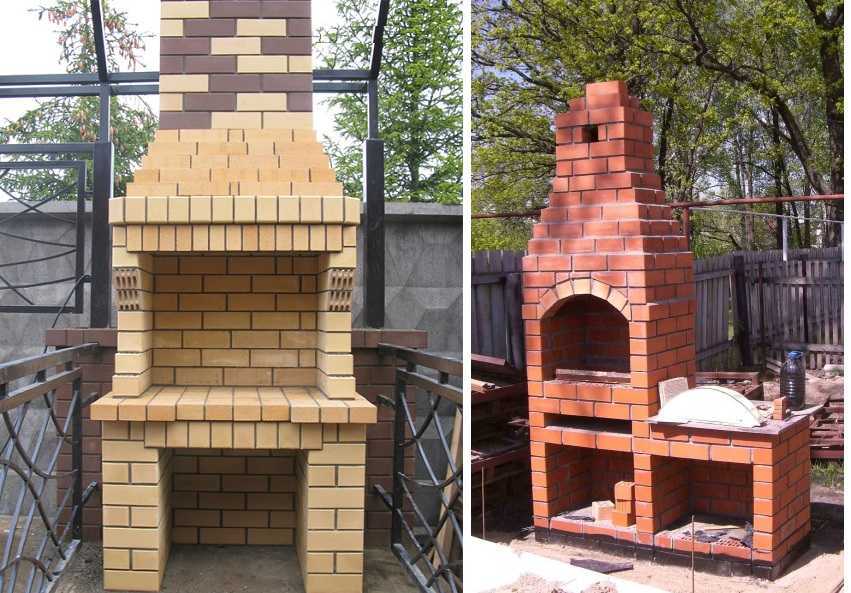

мангал с дымоходом.

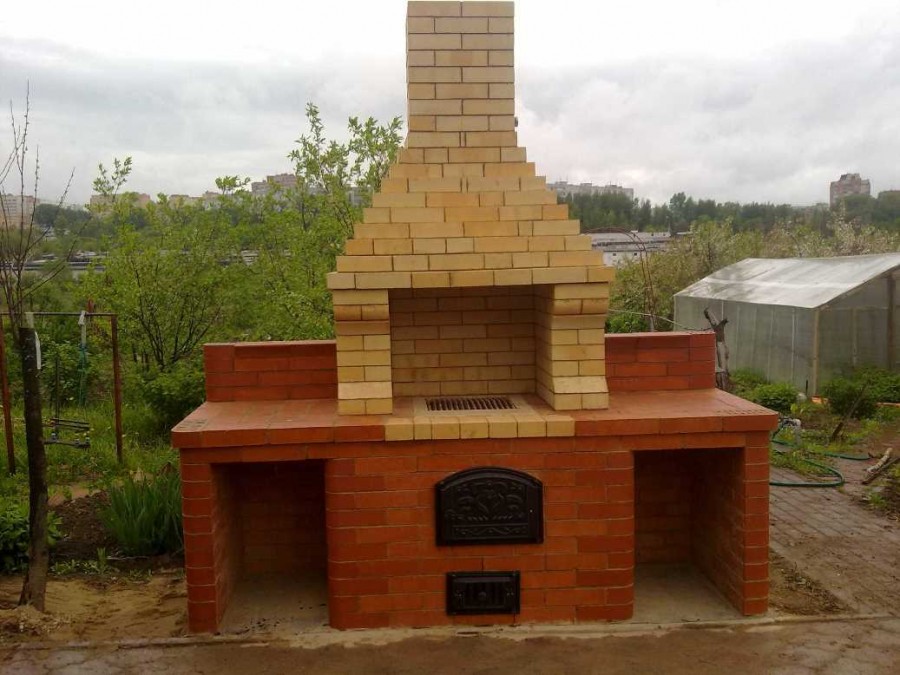

Но последний вариант обустраивают уже не как мангал, а как многофункциональную садовую печь.

Временный мангал

Если приготовление шашлыка носит эпизодический характер, то для устройства временного очага понадобится всего лишь несколько кирпичей, уложенных без раствора, насухо. Ниже приведен пример мангала на четыре порции:

На ровном участке с площадки 0.5х0.8 м снимают дерн.
Утрамбовывают землю.
Ставят на ложок два кирпича с зазором между тычками в 1 см. Перпендикулярно к ним, буквой П, ставят ещё два кирпича, и другой парой замыкают прямоугольник.
Ставят второй ряд, который отличается от первого только отсутствием зазоров по длинным сторонам.

Таким образом, из 16 кирпичей получится мангал глубиной и шириной 25 см, с рабочей длиной жаровни 37 см.

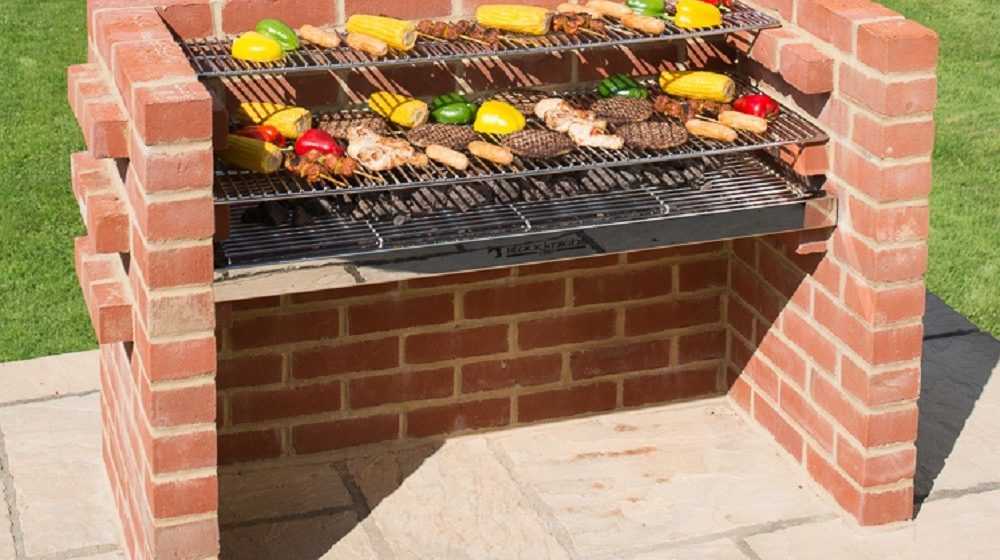

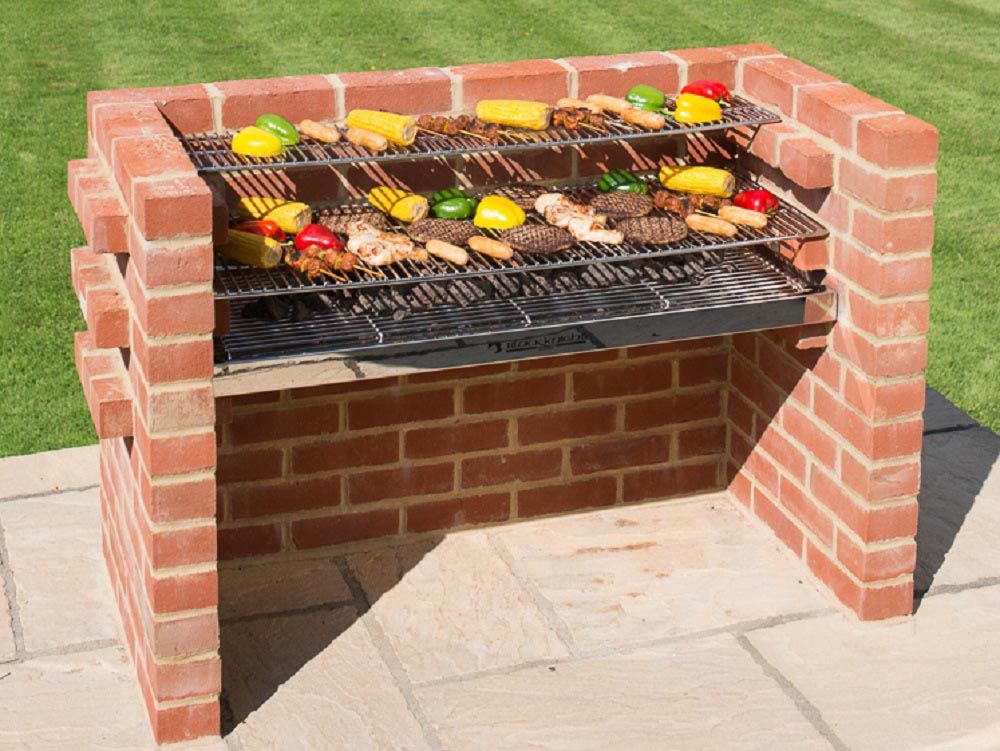

Простой мангал

Простым называют кирпичный мангал без дымохода, с открытой сверху жаровней. По форме он напоминает кирпичную коробку без крышки, у которой может полностью или частично отсутствовать передняя стенка.

Порядовка зависит от размеров и конструкции выбранного варианта, а алгоритм строительства в общем виде выглядит так:

Готовят площадку под фундамент.
Насыпают подушку из песка, укладывают слой рулонной гидроизоляции, ставят опалубку, вяжут армирующий каркас, заливают бетонную плиту.
Из кирпича кладут заднюю и боковые стенки на высоту расположения жаровни.
Формируют подовую плиту. Это может быть лист металла толщиной 3-4 мм или один ярус из шамотного кирпича, уложенного на вмурованные в боковые стенки уголки.
Надстройку над подом делают в один кирпич в виде закрытой или открытой топки. В первом случае первые два ряда кладут с зазорами между тычками, без раствора в вертикальных швах, третий и четвёртый ряды выкладывают как обычно. Во втором случае кладку продолжают в виде буквы П, на уровне четвёртого ряда кирпичей в боковые стенки вмуровывают два параллельных уголка для шампуров или решётки, сверху кладут ещё 1-2 ряда.

В качестве улучшенного варианта вместо подовой плиты устраивают выдвижной ящик для сбора золы, а над ним — колосниковую решетку для разведения огня.

dizlandshafta

Как построить на даче мангал из кирпича своими руками

Оглавление:

Как построить мангал на даче из кирпича
- Мангал из кирпича: сооружение тумбы и самого мангала

Каждый владелец дачи хочет, чтобы дачный участок был уютным и привлекательным. Красивый мангал поможет придать участку неповторимый вид. Мангал на даче своими руками из кирпича построить совсем не сложно, а варианты его оформления вы можете выбрать, посмотрев на фотографии уже готовых подобных сооружений. Мангалы для дачи могут быть разными, здесь нет строгих рекомендаций.

Схема цоколя кирпичного мангала.

Можно в полной мере использовать свою фантазию и сделать такой мангал, который будет соответствовать вашим предпочтениям и гармонично вписываться в уже существующий дизайн дачного участка.Схемы построек могут различаться. В них есть некоторые особенности. Следует придерживаться выбранного общего дизайна участка. Так, для дачи из кирпича такой мангал подойдет как нельзя лучше.

Как построить мангал на даче из кирпича

Схема кладки мангала из кирпича с варочной поверхностью.

Для работы вам потребуются следующие материалы и инструменты:

кирпич обычный,
кирпич огнеупорный,
цемент, песок, щебень,
строительный мастерок, уровень и нить,
ведро и лопата,
емкость для приготовления цементного раствора.

Сначала необходимо определиться с размерами этого сооружения и выбрать для него подходящее место. Можно построить мангал отдельно, а можно соорудить его на уже готовой летней кухне. Можно пристроить его к дому или к кирпичной беседке. Все зависит от дизайна дачного участка.

Нужно учесть, что мангал это конструкция, в которой горит открытый огонь. Следовательно, надо соблюдать элементарные правила пожарной безопасности. Рядом не должны находиться деревянные постройки и легковоспламеняющиеся предметы.

Выбрав место для постройки, следует подготовить основание, так как кирпичный мангал довольно тяжелое сооружение. Если соорудить его прямо на земле, то земля скоро просядет, что приведет к его разрушению.

Для изготовления фундамента следует выкопать в земле углубление в 10-15 см и засыпать его щебнем. Щебенку следует хорошо утрамбовать. Затем устанавливается опалубка из досок так, чтобы над землей она возвышалась на 10-15 см.

Если вы планируете сделать мангал из кирпича большим, можно для прочности армировать фундамент, расстелив металлическую сетку и залив ее бетонной смесью. Смесь приготавливают в пропорции 1/3/5, смешивая цемент, песок и щебень и заливая их водой до нужной консистенции.

После приготовления раствора его нужно залить в опалубку и подождать, пока затвердеет. Для такого количества раствора нужно подождать 1-3 недели в зависимости от погоды. После этого можно приступать к кирпичной кладке.

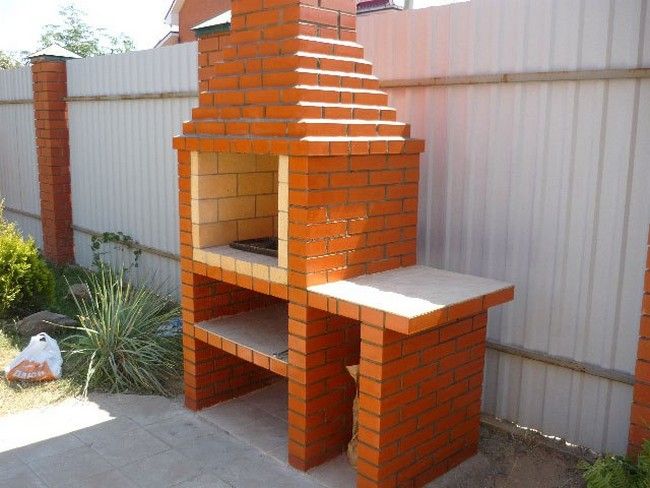

Мангал из кирпича: сооружение тумбы и самого мангала

Схема кладки кирпичного мангала.

Кирпич крепится на раствор, приготовленный из 1 части цемента и 3 частей песка. Песок должен быть хорошо просеян, чтобы в нем не попадались мелкие камни. Между кирпичной кладкой и фундаментом следует проложить 2 слоя рубероида.

Сначала из обычного кирпича выкладывается тумба. Кирпич может быть любой, но хорошего качества. Тумбу необходимо поднять на такую высоту, чтобы на мангале было удобно готовить. Ее форма может быть разной. Самая простая конструкция прямоугольная или квадратная, но можно пофантазировать и придумать нечто оригинальное. Кирпич следует выкладывать ровно, используя строительный уровень и натянутую нить. Следует помнить, что именно от первого ряда зависит то, насколько ровной получится вся кладка.

Можно сложить просто сплошную тумбу, а можно предусмотреть ниши для дров, угля или для хранения кухонной утвари. В этом случае могут понадобиться перекрытия. Они могут быть деревянными, только дерево должно быть выкрашено масляной краской для защиты от влаги.

После того как тумба возведена на нужную высоту, на ней сооружается сам мангал из огнеупорного кирпича. Размеры его могут быть разными. При кладке огнеупорного кирпича используется раствор красной глины, так как цемент трескается при высокой температуре. Нужно предусмотреть небольшие отверстия внизу. Они будут играть роль поддувала, угли будут гореть лучше.

Если планируется монтаж вытяжки над мангалом, то это учитывают при строительстве, складывая из кирпича стойки для нее.

Такой мангал из кирпича, сооруженный своими руками, может стать центром целой композиции с печью и мойкой и послужить заметным украшением дачного участка.

Такую летнюю кухню, акцентом которой является мангал, можно закрыть от дождя навесом. При его сооружении необходимо учитывать, что навес тоже должен гармонично сочетаться со всеми кирпичными постройками. Для этого стойки можно выложить из кирпича. Можно установить навес на металлических опорах, которые обложить потом кирпичом. Но в некоторых случаях хорошо выглядят и деревянные опоры.

Мангалы для дачи значительно повышают и комфорт, и общий вид участка.При желании мангал очень легко трансформировать в барбекю, нужно только сверху установить металлическую решетку, на которой будет жариться мясо.
