Простой мангал из кирпича своими руками

Мангал – не что иное, как простейший очаг, предназначенный для приготовления специфических видов блюд на открытом огне. Чтобы поджарить мясо или птицу на шампурах или решетке не требуется возводить сложную тяжелую конструкцию. Простейший мангал можно сложить из кирпича за считаные минуты, даже без использования глиняного раствора. Если конструкция не одноразовая, а хотя бы сезонная, есть смысл сделать более основательный мангал. Такой же простой по конструкции, но более надежный и удобный.

О чем эта статья

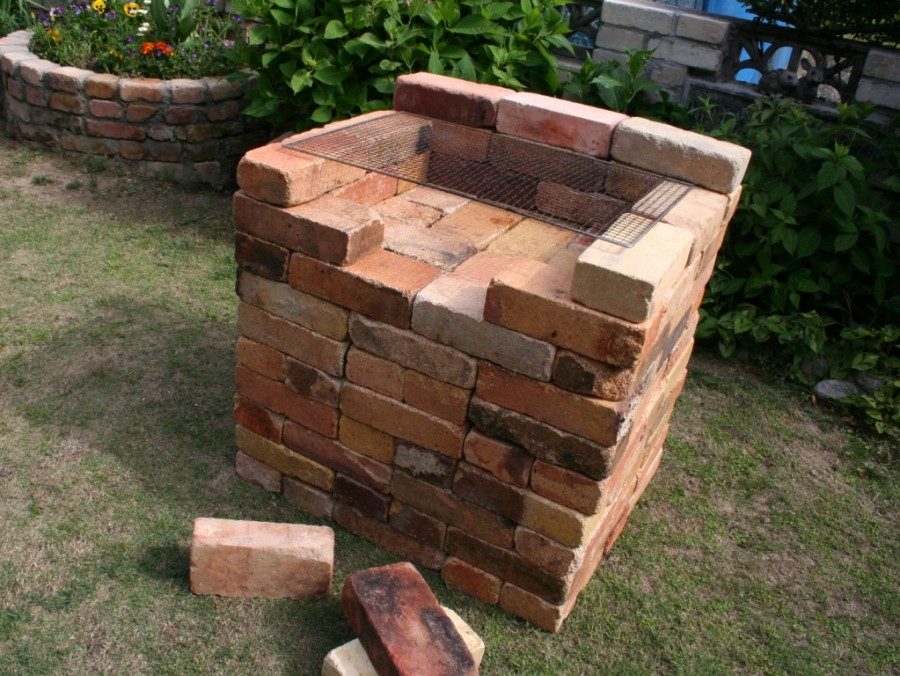

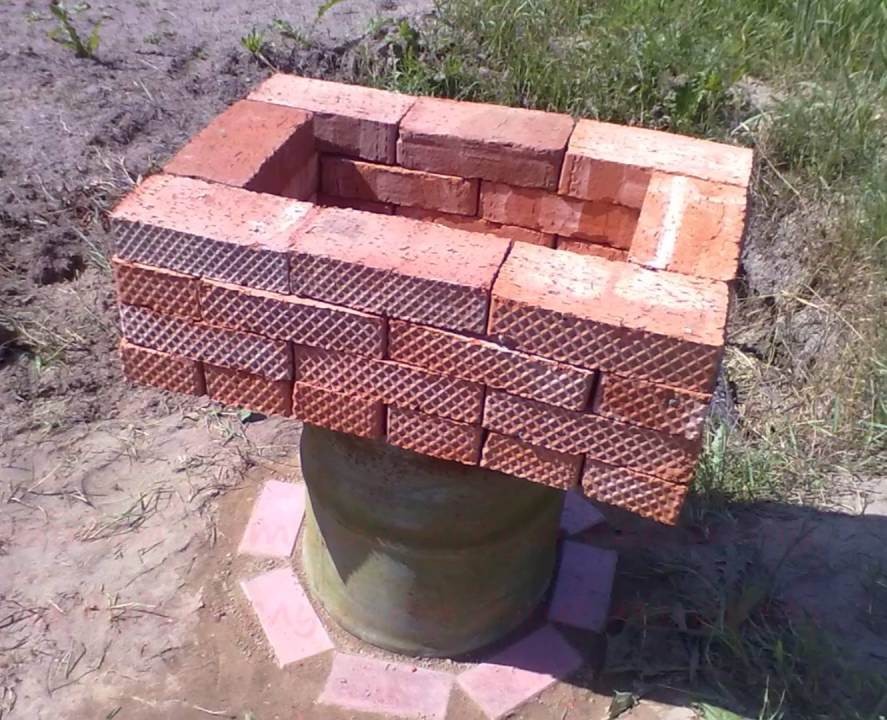

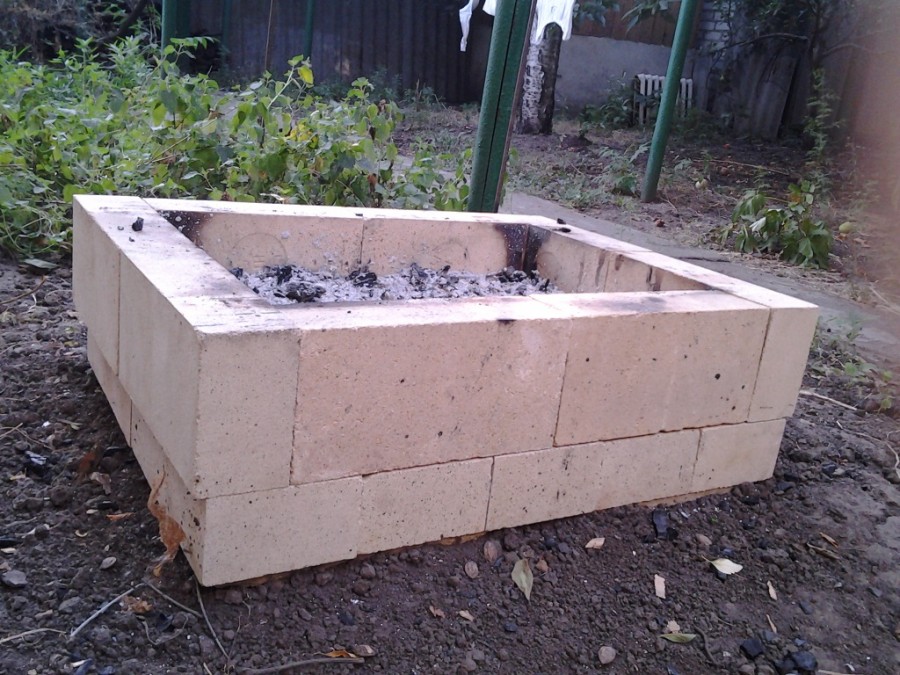

Простейший мангал

Такую конструкцию из кирпича без использования раствора сооружают на скорую руку, или в том случае, если нет разборного мангала из листового металла, а приготовить шашлыки или только что выловленную рыбу очень хочется.

При стандартных размерах как раз 1-2 уложенных друг на друга кирпича дают необходимую высоту.

Для кладки мангала выбирают ровную, без уклонов площадку. Если почва покрыта дерном – его предварительно подрубают по периметру, немного превышающему периметр будущего «сооружения». Скатывают или кладут невдалеке вниз травой. Он понадобится, после завершения отдыха и разбора временного мангала, чтобы закрыть костровище.

Кирпичи укладывают в 2 ряда по 3 штуки – получается длинная сторона мангала – 75 см.

Торцевые стороны закладывают оставшимися 4 кирпичами – получается ширина мангала – 25 см.

Кирпичи кладут друг на друга без перевязки, оставляя между торцами зазоры в 1–1,5 см для свободного притока воздуха к дровам или углю.

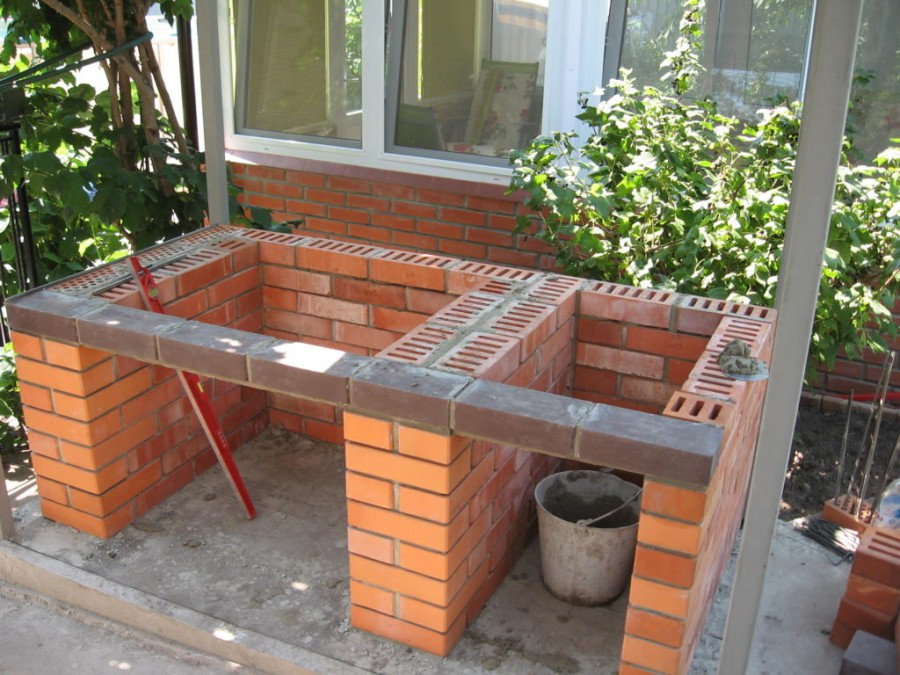

Простой стационарный мангал

Стационарной эту конструкцию назвать сложно, хотя она и может прослужить не один сезон. Возводить её целесообразно на дачном участке, который используется периодически, а шашлыки и шумные компании – нечастое явление.

Отличие этой конструкции от простейшего мангала сложенного «на сухую» будет заключаться в более крупных размерах и возможных модификациях, отражающих пристрастие повара-мангальщика. Если вы приверженец классических шашлыков – никаких усложняющих элементов не потребуется. Конструкция будет всё той же коробкой из кирпича. Только рядов в ней будет не 2, а 4—5. Кирпич будет сложен не стопкой один на другой, а с перевязкой – смещением верхнего ряда относительно нижнего на полкирпича. Чтобы конструкция не рассыпалась от случайного толчка – будет использован глинистый раствор.

Фундамента для строительства такого мангала не требуется.

Он может быть возведен на любой ровной сухой поверхности. Основанием может служить лист железа толщиной 4—5 мм, бетонная плита или выровненная, подсыпанная утрамбованным песком или мелким гравием площадка.

Чтобы на мангале было удобно готовить и не сидеть перед ним на корточках, его высота по верхнему краю должна быть 0,7 метра.

В целях экономии материала ножки необходимой высоты можно изготовить из отрезков труб, стального уголка или использовать старый стол с металлическими ножками и снятой деревянной столешницей.

Если кирпича много – можно изготовить ножки из кирпича. В этом случае, между основанием и ножками обязательно прокладывается гидроизоляция – рулонный рубероид.

После выкладки ножек, которые будут располагаться по углам конструкции, на них укладывается лист железа, или рама, сваренная из стальных уголков. Можно дополнить мангал небольшим столиком, положив более длинный лист.

Первый ряд кирпичного мангала, если используются уголки, должен быть сплошным. Он полностью закладывается кирпичом, образуя «под» очага.

При кладке 2 и 3 рядов между торцами кирпичей оставляют зазоры 1—1,5 см, они будут выполнять роль поддувала. Каждый последующий ряд кладут с перевязкой по отношению к нижнему ряду. Вариации в размерах возможны только по дине мангала. Ширина остается стандартной – 25—30 см, иначе недостаточно длинные шампура будут проваливаться в мангал, или сильно нагреваться.

Неудобством такого мангала является чистка от золы. Её придется доставать после остывания конструкции сверху, перегнувшись через край мангала.

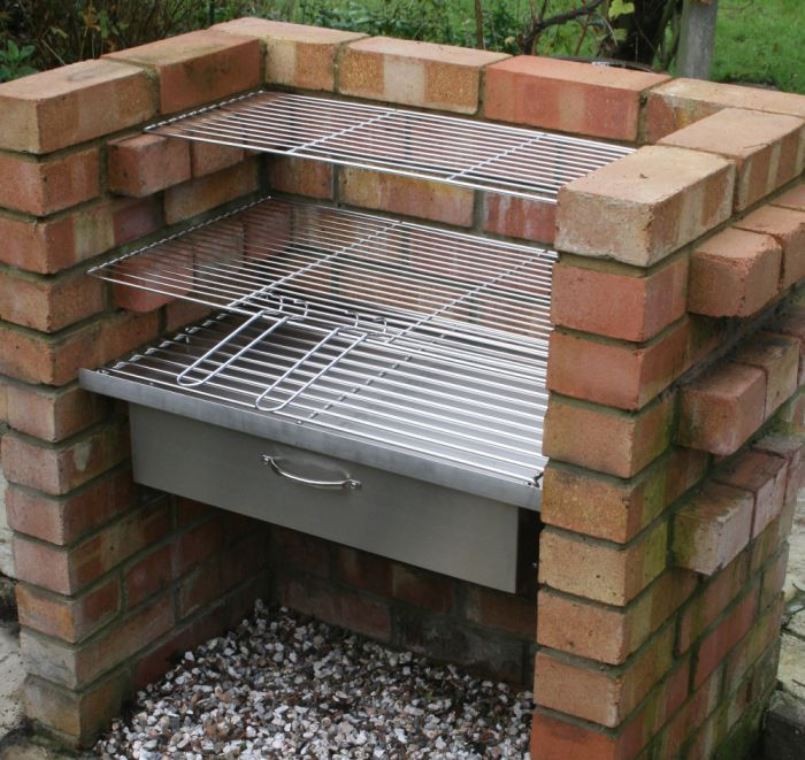

Усложненные конструкции простейших мангалов

В конструкцию можно внести изменения значительно повышающие удобство пользования и функциональность. С незначительными изменениями такой очаг можно будет использовать и как мангал, и как барбекюшницу, в качестве плиты и даже в качестве коптильни.

Принцип устройства такого мангала не отличается от рассмотренного выше. Отличие заключается в том, что из кирпича выкладываются не отдельные ножки, а три стенки две боковые и задняя. Образующаяся ниша в дальнейшем используется для складирования или хранения сухих дров.

Расстояние между решеткой и верхним краем мангала позволяет накрыть его крышкой и дает возможность использовать конструкцию для горячего копчения рыбы. На решетку можно помещать жаропрочную посуду — котелки, кастрюли, чайники. В период активного горения дров, когда приготавливаются угли для шашлыков или барбекю — использовать в качестве плиты для приготовления первых блюд – шурпы, ухи.

Простейший очаг-мангал-барбекюшница может быть сложен за 1 день, а радовать вас несколько лет.

Мангал из кирпича - как построить простые и недорогие варианты жаровни

Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.

Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.

Краткое содержимое статьи:

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Планировка мангала

Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.

Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.

Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.

Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.

Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.

Подготовительный этап постройки

Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

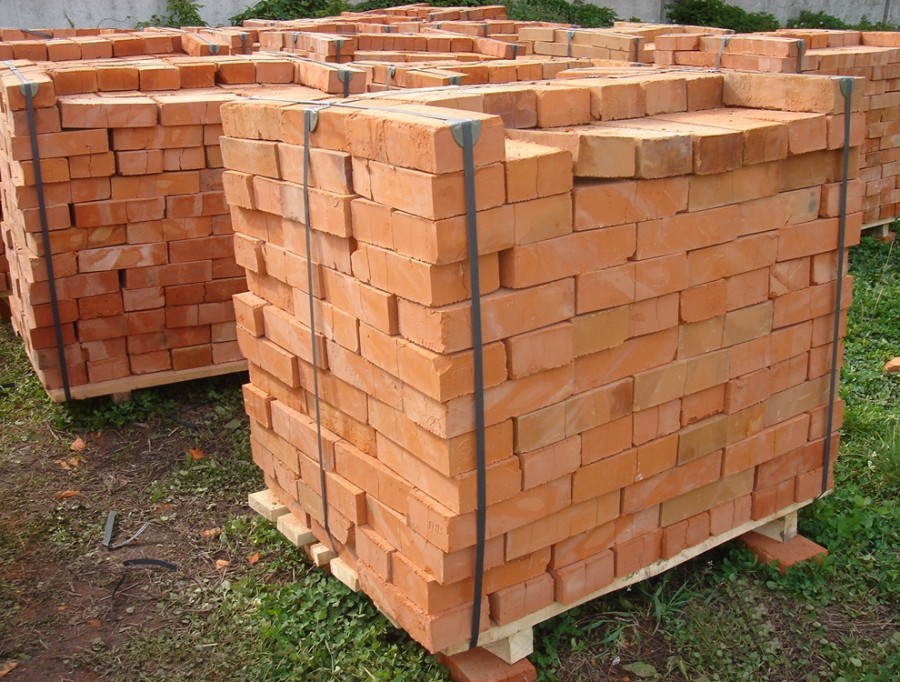

Кирпич

Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.

Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.

Фундамент

Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.

Для создания фундамента ставится опалубка по периметру котлована, не забудьте ее увлажнить. Как только эта работа проделана, можно заливать в яму смесь из песка и бетона смешанную 1 к 3.

Вся работа проделывается слоями, а прослойкой служит арматура. В конце всю работу накрывают пленкой и оставляют сушиться на несколько недель.

Как сделать мангал?

Когда у вас уже есть чертеж, фундамент и кирпич, то нужно сделать смесь для кладки. Специальный шамотный кирпич кладут на заранее замоченную глину, впоследствии смешанную с песком. Одним из секретов хорошей кладки является смачивание кирпича в течении тридцати секунд непосредственно перед использованием.

А вот порядовку выкладывания каждый может придумать сам или воспользоваться уже имеющимися данными в интернете. Наиболее распространен «смещенный», он подразумевает под собой сдвиг на пол кирпичика в каждом последующем ряду. Поочередно вправо и влево выстраивается мангал.

Все начинается с углов, а к центру идет более сложная работа, там будут различные отсеки и места для поддувало и хранения дров. Жаровню можно сделать из кирпича или же использовать готовое бетонное основание.

Многие хотят, чтобы топливник был выложен полукругом, однако только с помощью рук это сделать практически невозможно, тогда на помощь приходит кружало. Именно это приспособление поможет выложить кирпичи под нужным углом.

Не забывайте делать швы равномерными, это сделает общий вид мангала эстетичным. А если топка у мангала будет сделана слишком высокой, то и тяга будет хуже. Лишние бордюры внутри топки ставить не нужно, они лишь создадут сложности при ее чистке.

Столешница рядом с вашим мангалом должна быть прочной и легко мыться, одним из лучших вариантов станет искусственный камень, а более дешевым аналогом может послужить закаленное стекло. Советуем выложить площадку вокруг мангала плиткой, это создаст декоративный и эстетичный эффект в течении многих лет.

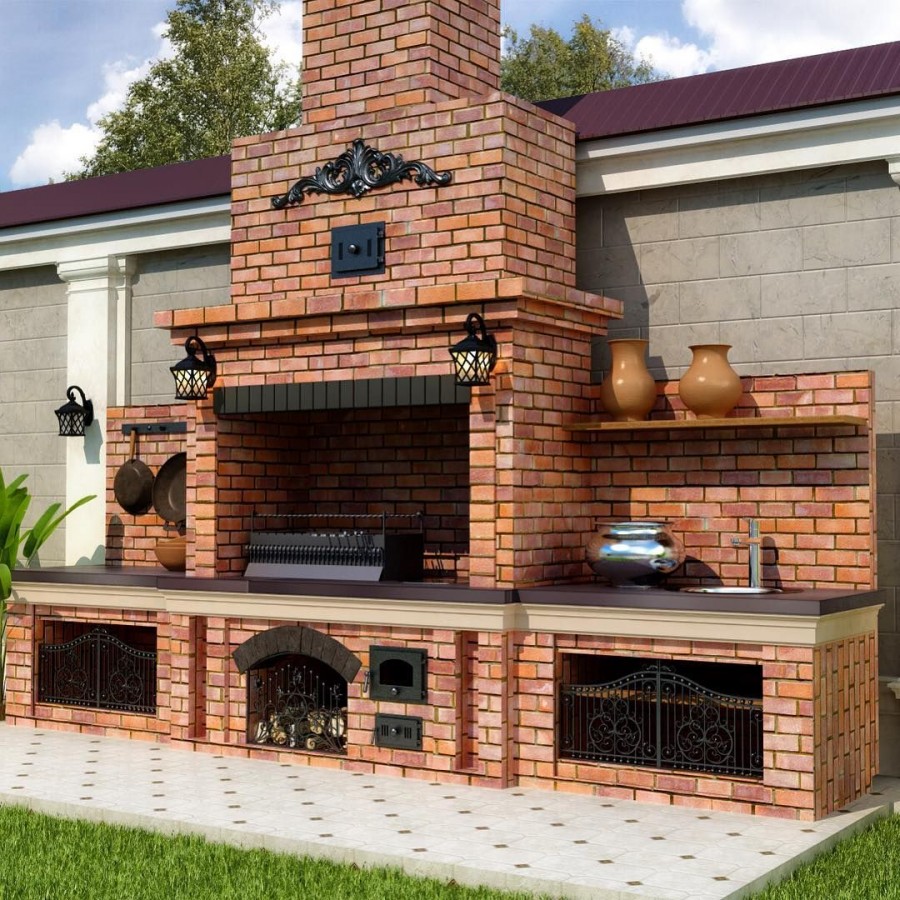

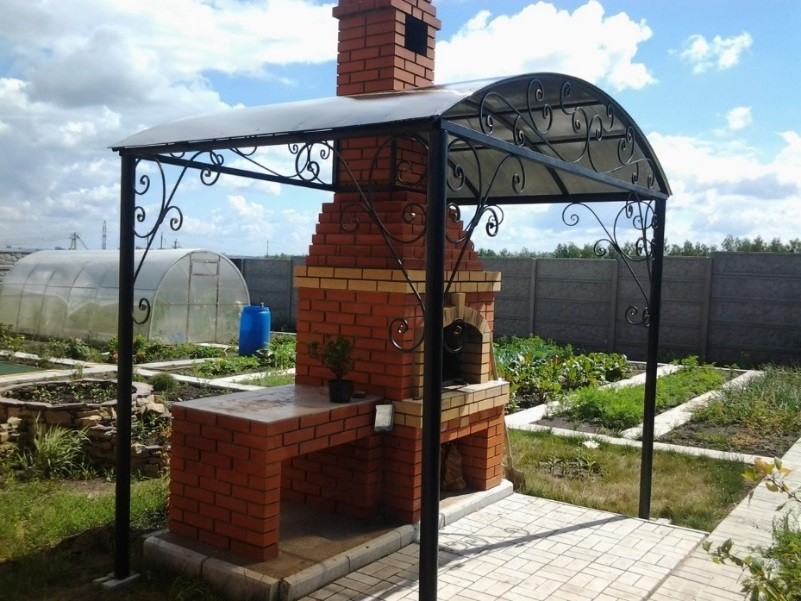

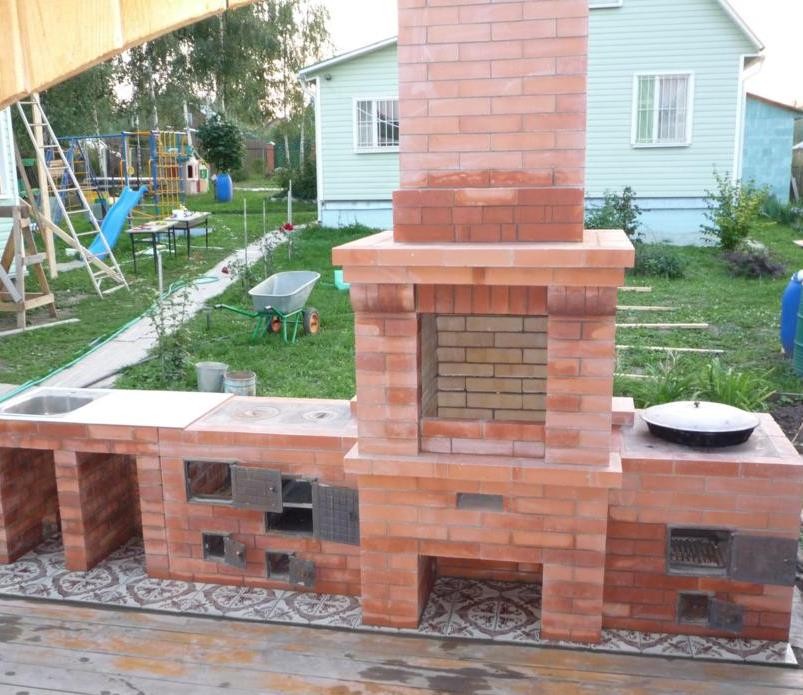

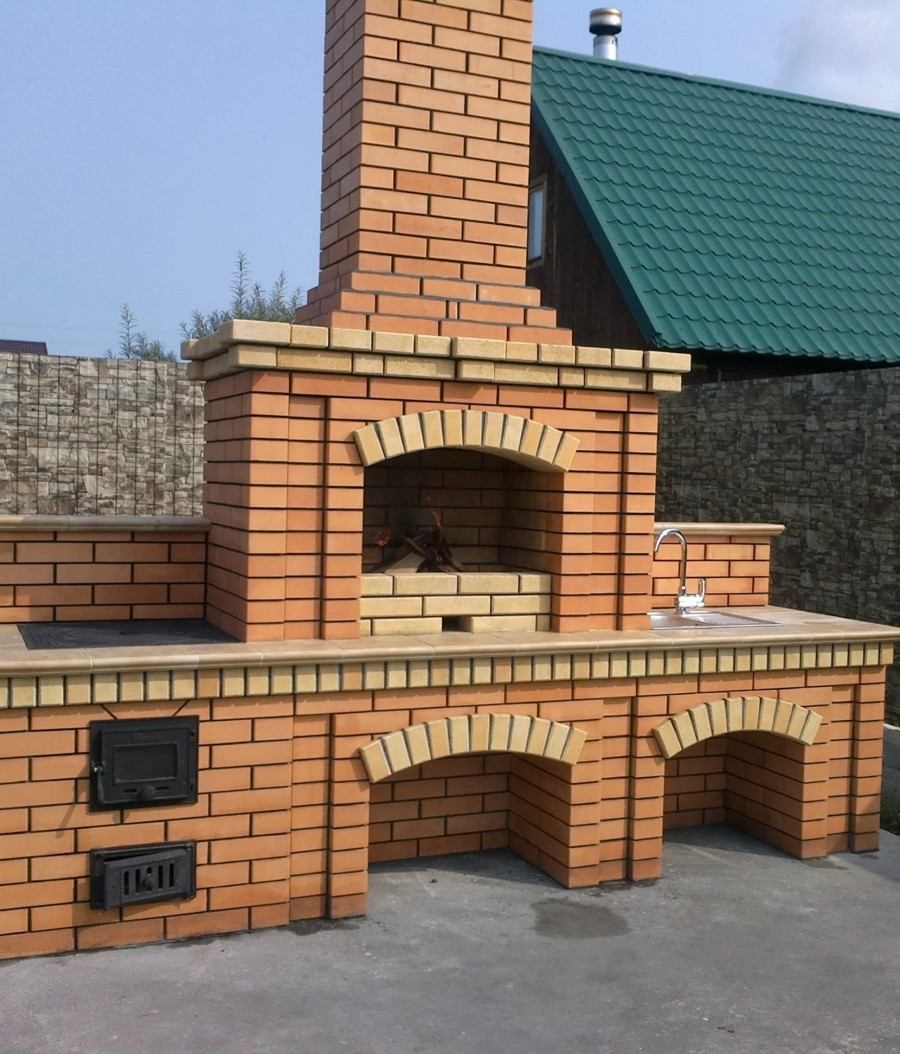

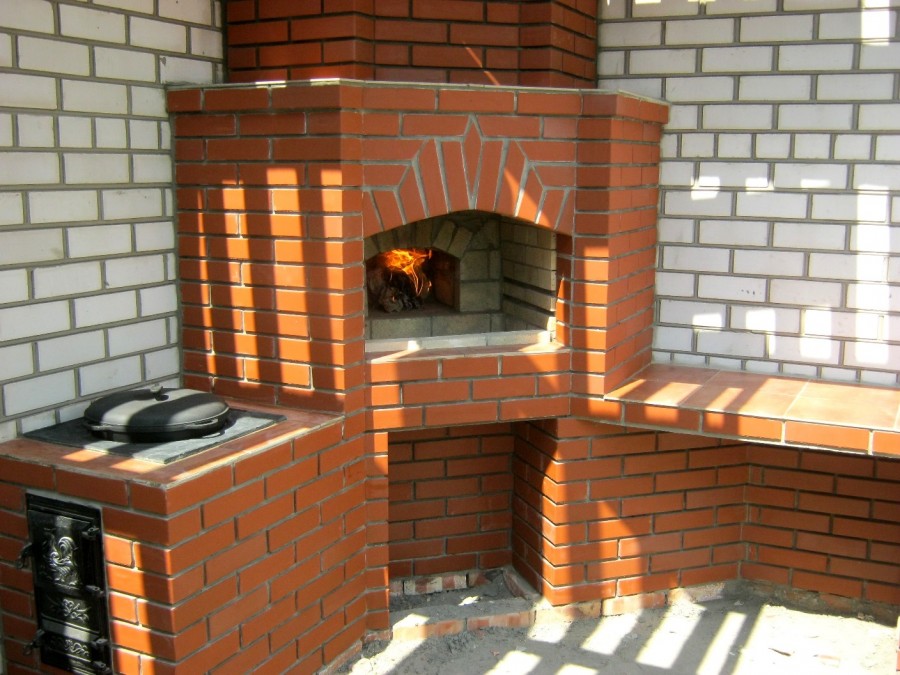

Фото мангала из кирпича

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост
Барбекю из кирпича - 125 фото. Простая инструкция как построить своими руками

Содержание статьи:
Виды мангалов
Специалисты разделяют все мангалы на три категории:
1. Мобильные.
Компактный складной мангал
2. Переносные.
Удобный передвижной мангал с колесами
3. Стационарные.
Стационарный мангал из кирпича
Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.
Складной мангал идеален для путешествий
Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.
Складные мангалы сделаны из тонкого металла
Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.
Передвижной мангал можно установить в любом удобном месте
Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.
Мангал передвижного типа
Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.
Мангал из кирпича с дымоходом
Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.
Мангал из кирпича обладет большей теплоемкостью
На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.
Электрический мангал
Мангал-барбекю
Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.
Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.
Мангал-барбекю
Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.
Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.
Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.
Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.
Такое сооружение можно использовать при любых погодных условиях
Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.

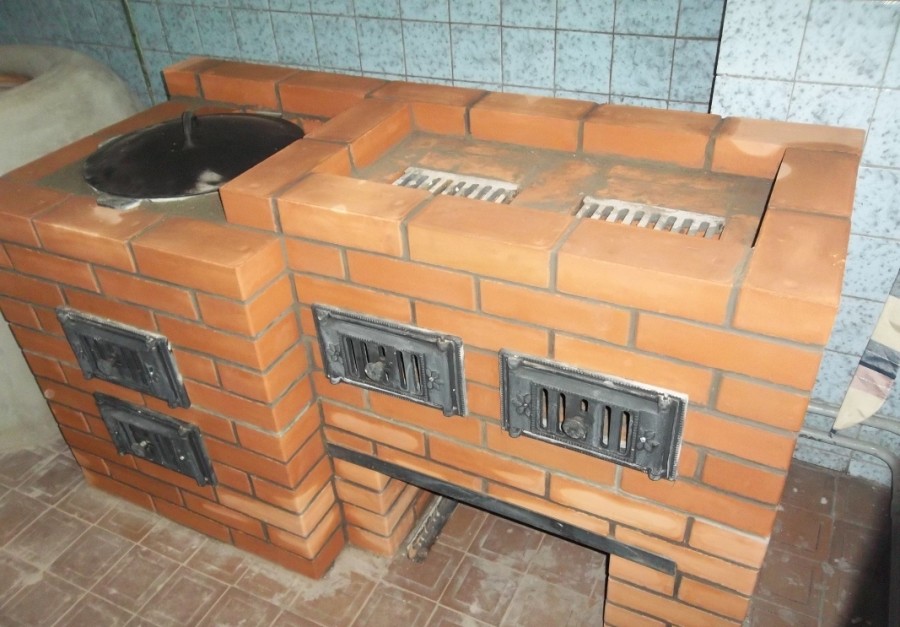

Мангал с плитой
Пошаговое руководство
7
Общий Балл
Мангал из кирпича — отдыхаем вместе с родными
Каждый мечтает о том, чтобы больше проводить время со своей семьей. Почему не проводить его на природе? С помощью мангала можно сделать его вкуснее и еще приятней. Ознакомившись с информацией, пожалуйста, оставьте в комментариях свои оценки с аргументацией. Они будут полезными для других читателей
Нам очень важно Ваше мнение. Благодарим за Ваше участие
Мы ценим каждый Ваш отзыв и потраченное время.
Актуальность информации
7
Доступность применения
8
Раскрытие темы
7.5
Достоверность информации
7.5
Плюсы
Изделие можно сделать именно таким как хочется, как удобнее
Качественность сооружения
Возможность сделать внешний вид уникальным
Время с семьей
Хороший вариант для подарка
Минусы
Процесс занимает много времени и сил
Затратность
Не каждому под силу сделать самому
Добавить свой отзыв |

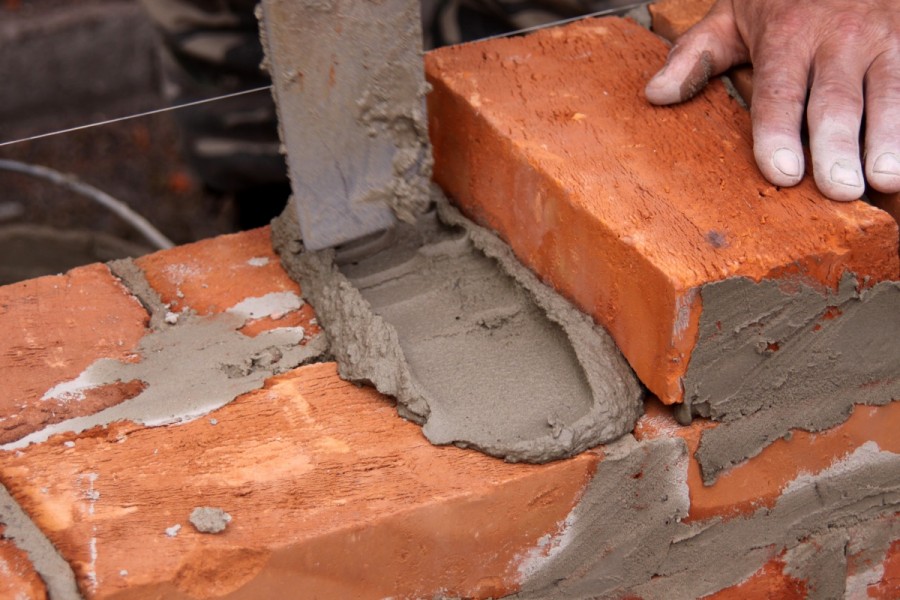

Кладка кирпича

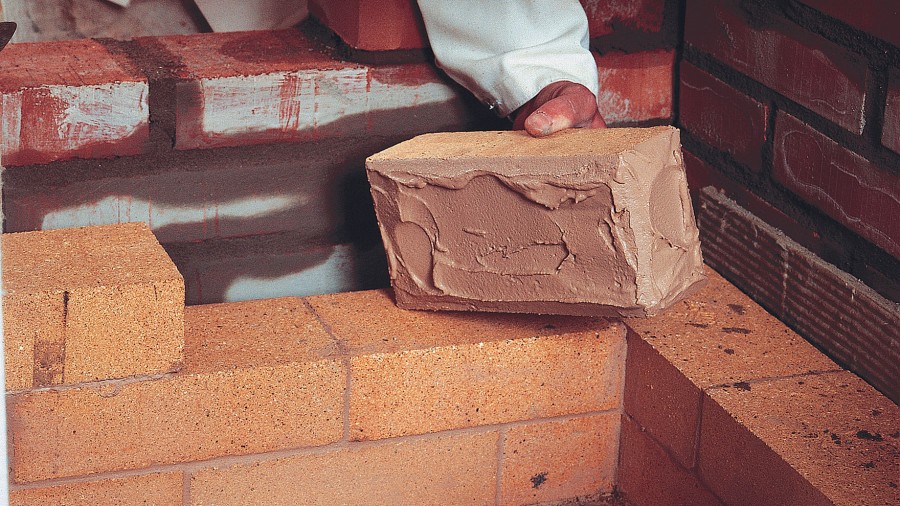

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.
Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Так выглядит порядовка мангала
Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.
Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.
Далее переходим к кладке топливника (центральная часть).
Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

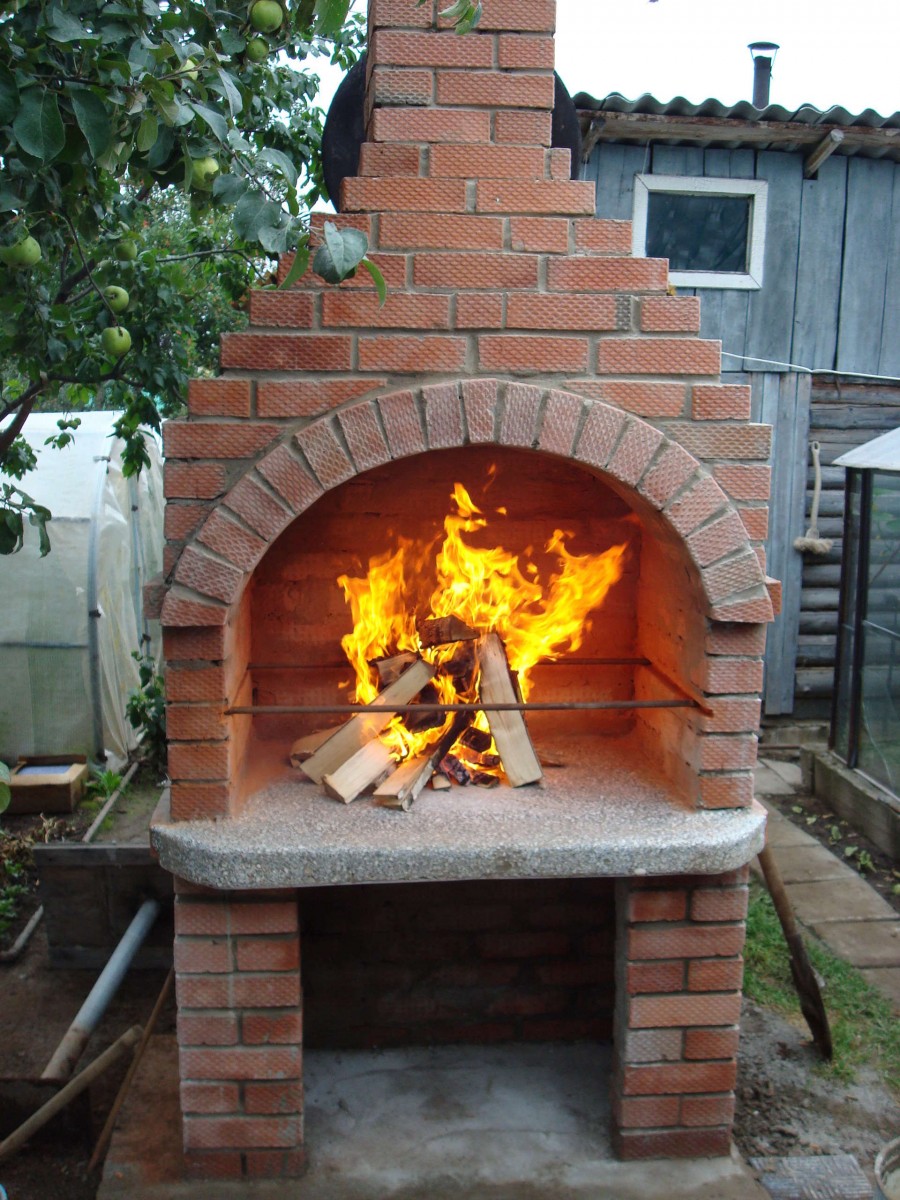

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.
При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.
Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.
Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.
В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.
Барбекю из кирпича своими руками пошаговое строительство с реальными фото
Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.
Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.
Начальный этап строительства
Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.
Делаем ровные швы между рядами
Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.
Процесс кладки кирпича
Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.
Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.
Выкладываем нижнюю часть — первые 10 рядов
По такому принципу выкладываются 10 рядов.
Подготовляем основу для топки и столешницы
Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.
Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.
Выкладываем кирпич и заполняем раствором
На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.
Формируем топочную камеру и свод
После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.
Возводим дымоход
Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.
Последний этап строительства — доделываем столешницу и топку
И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.
Финальный результат
После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.
Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.
Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.
Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

В беседке

На террасе

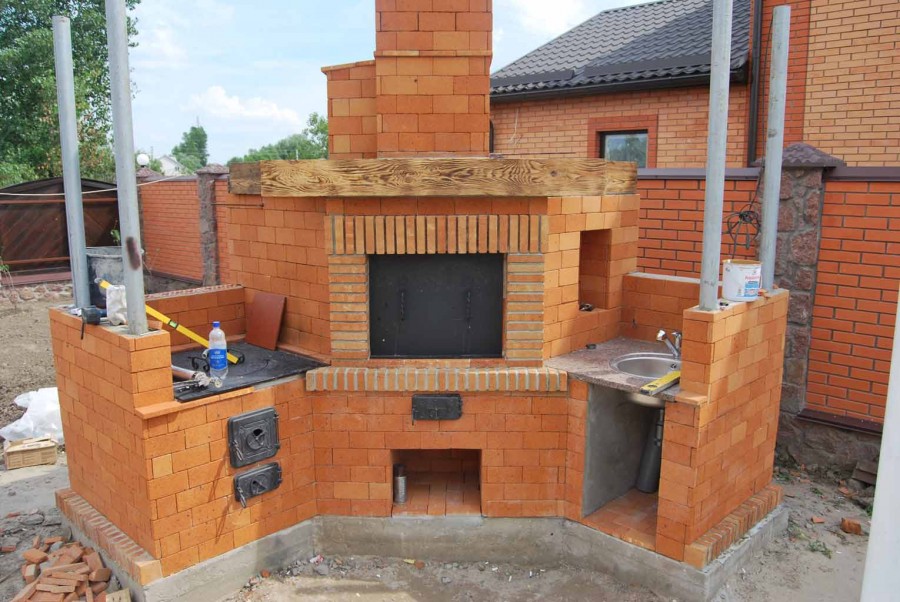

С варочной плитой

На улице
С встроенной коптильней
Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.
Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

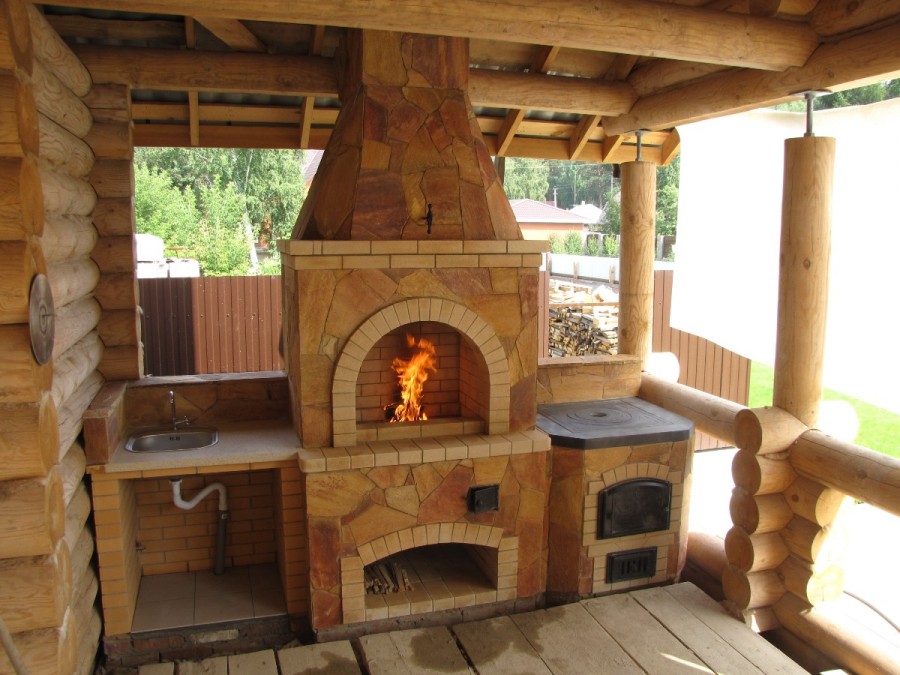

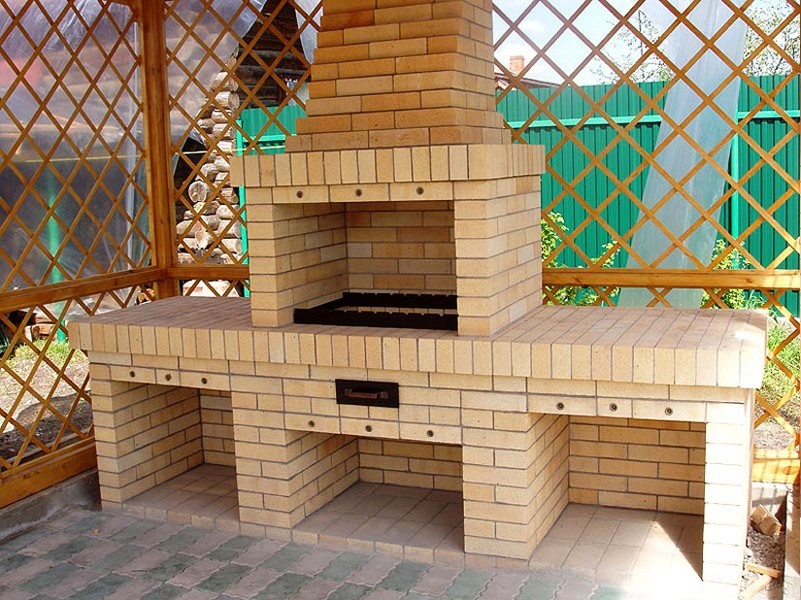

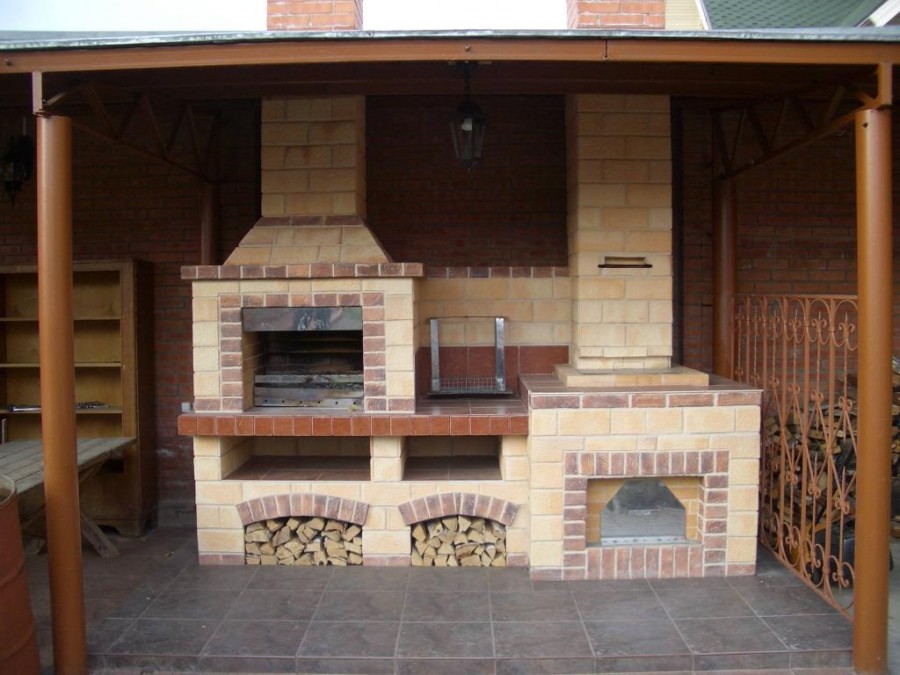

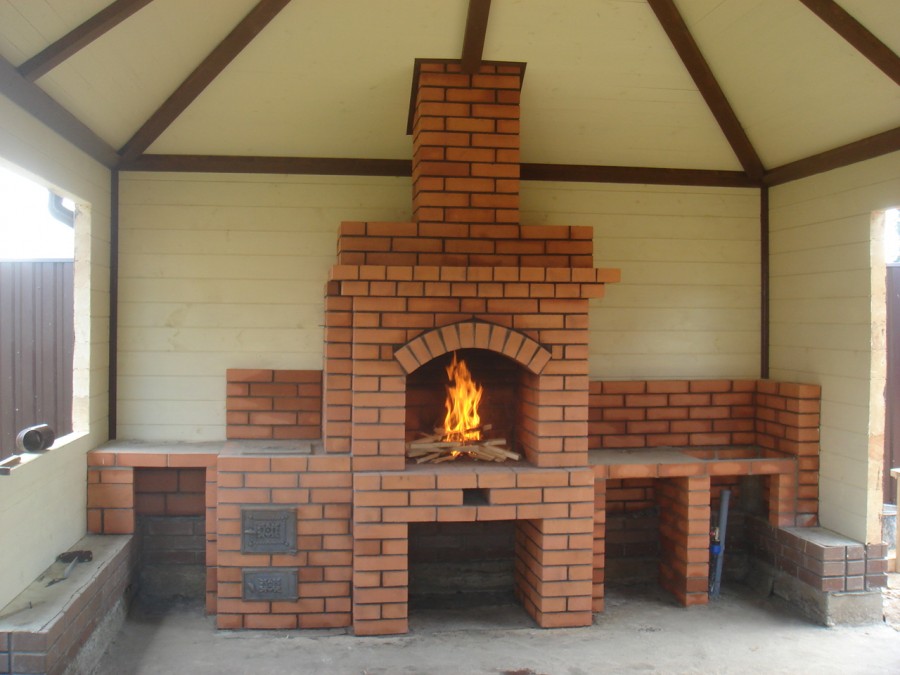

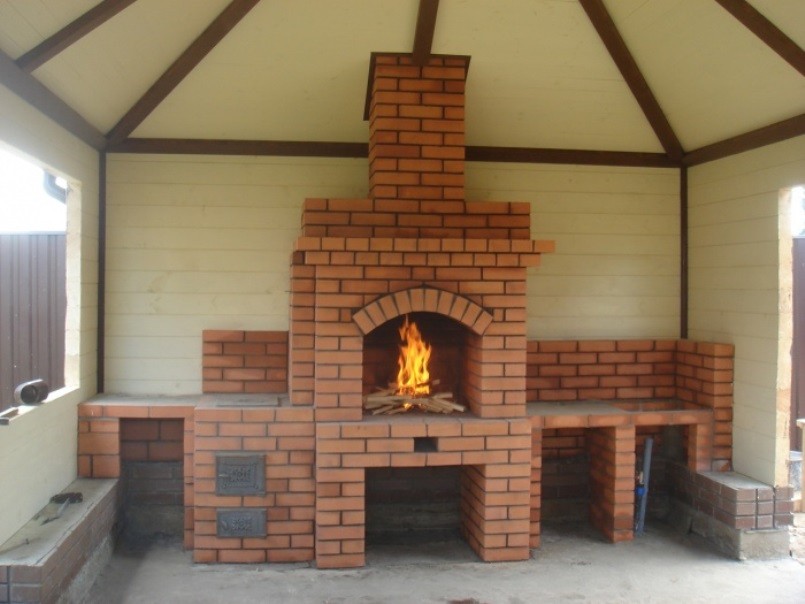

Мангал из кирпича в беседке
Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.
Размеры и материалы
Этот мангал/барбекю из кирпича имеет средние размеры:
ширина 150 см;
глубина 75 см;
общая высота до начала дымоотводящей трубы 217,5 см.

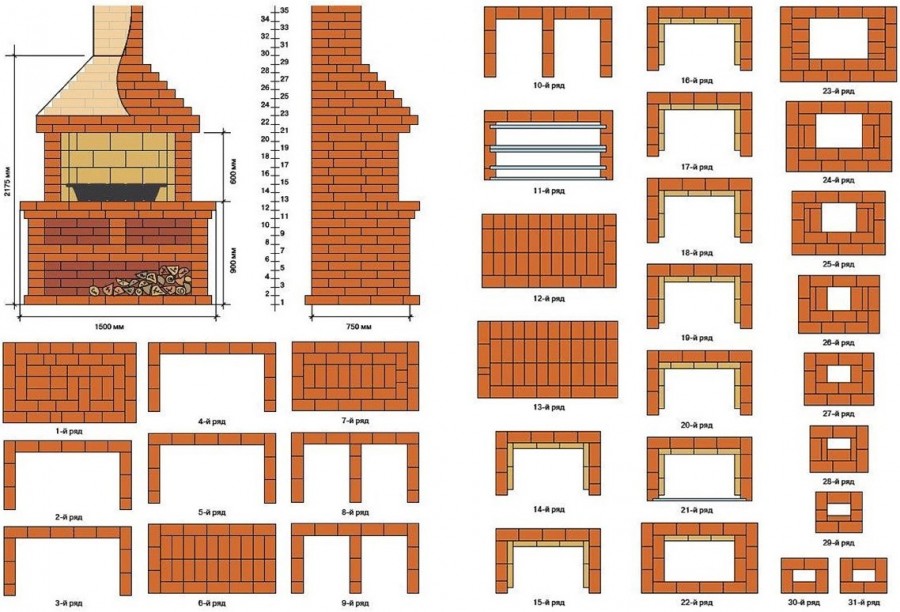

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке
Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.
Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.
Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.
Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.
Порядовка и пояснения
Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.
Порядовка мангала из кирпича для беседки
Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.
В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.
В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.
13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.
Средняя часть порядовки: формируем зону очага
Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.
В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.
Формирование трубы для отвода дыма от мангала
В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.
Проще всего сделать мангал из газового баллона. Как, читайте в статье «
Фундамент под мангал
Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.
Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.
С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.
Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.
На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.
Барбекю из кирпича с трубой порядовка
Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.
Схема кладки барбекю из кирпича
Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

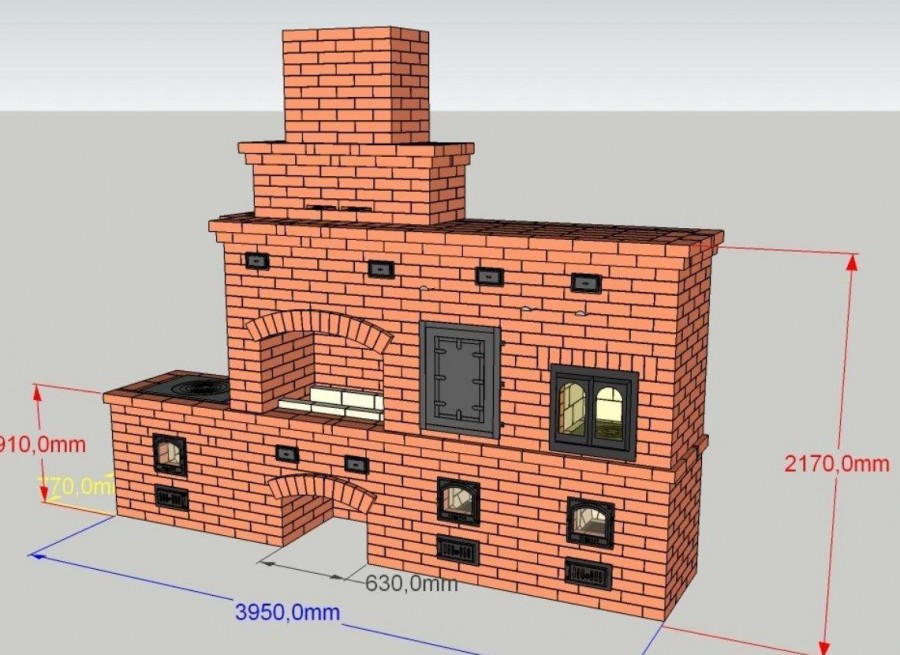

Чертежи барбекю из кирпича
Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.
Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.
Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер
Схема кладки следующих рядов барбекю понятна
Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»
Начинается формирование топочной камеры
Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.
Формирование свода топочной камеры
На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.
Переход свода в трубу
Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.
Разработка идеи
Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей
Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.
Советуем подробнее изучить материал как построить беседку с мангалом своими руками.
Варианты дизайна

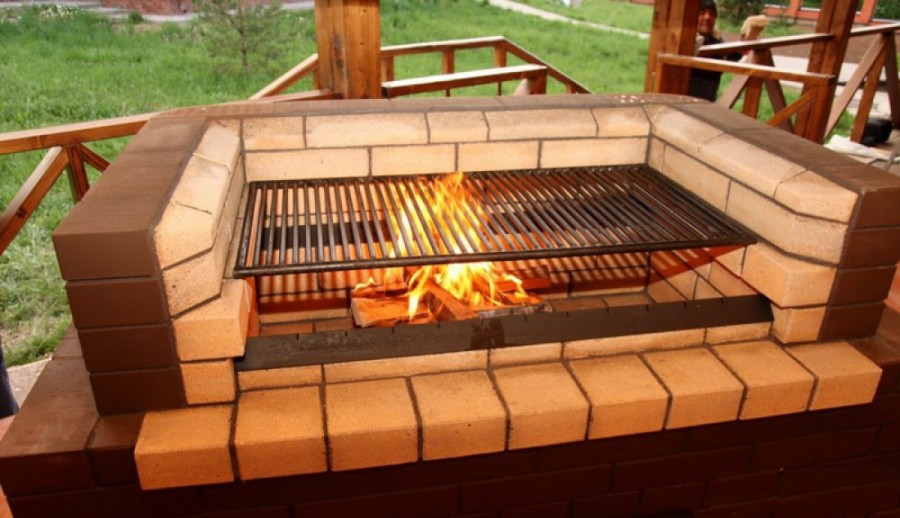

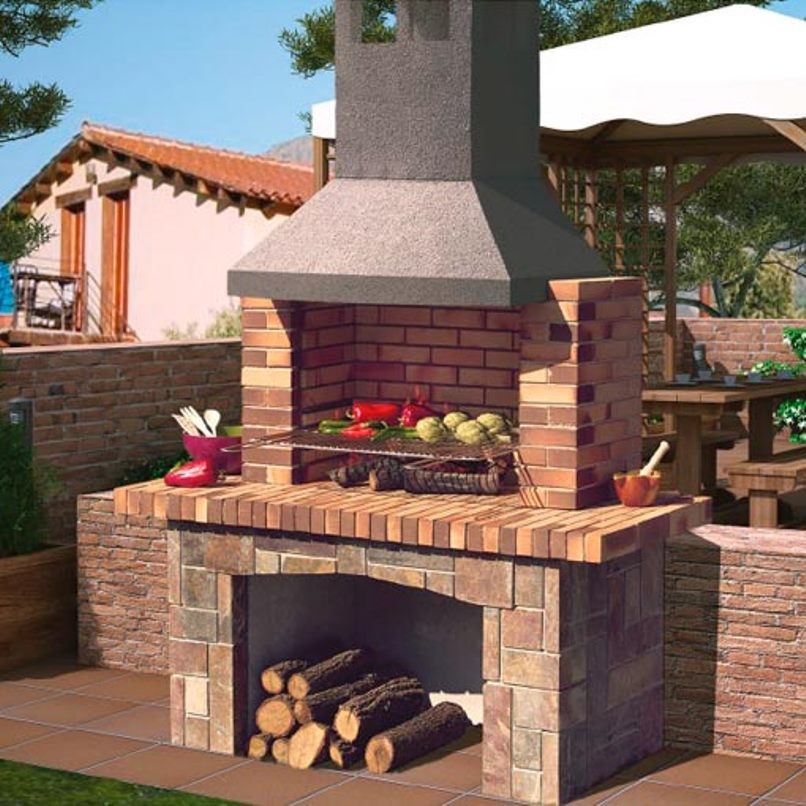

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

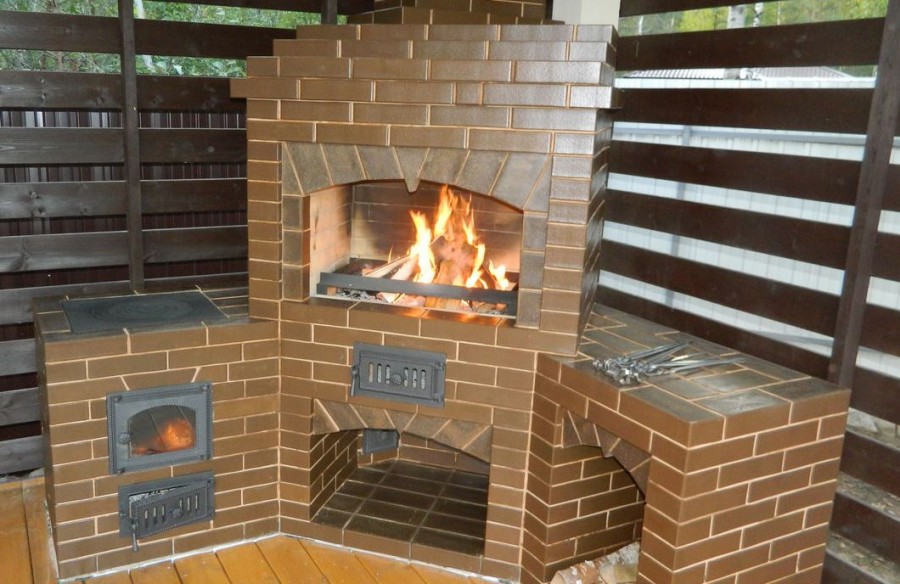

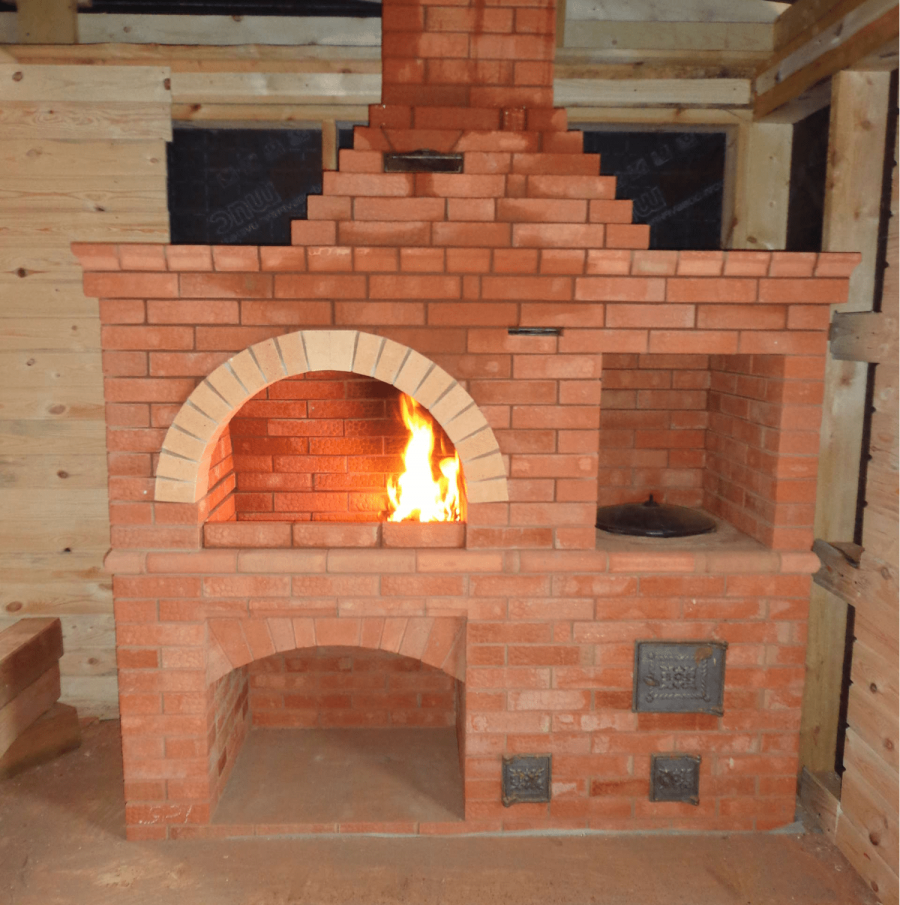

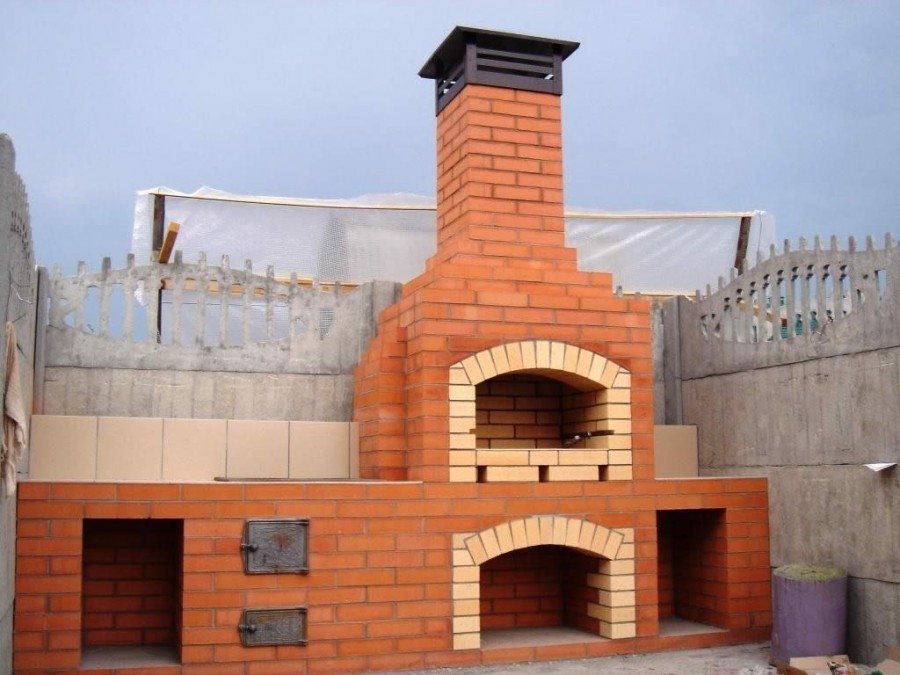

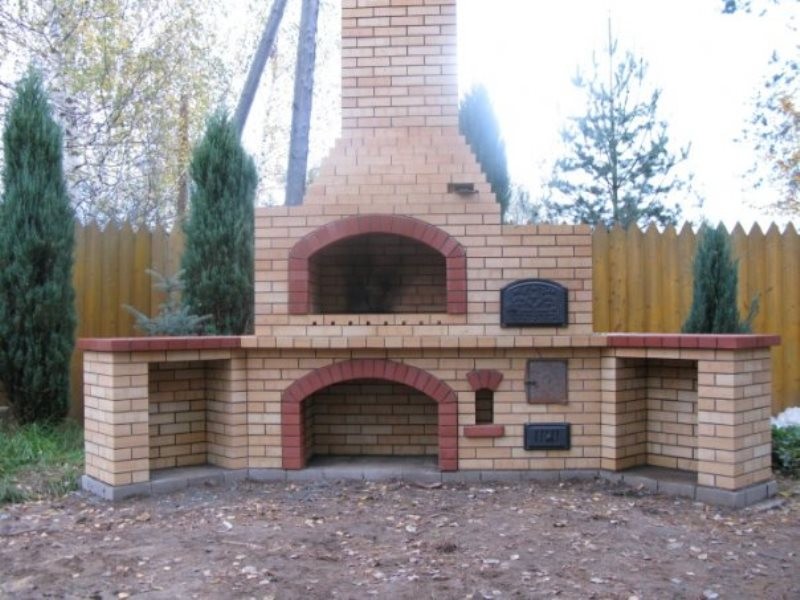

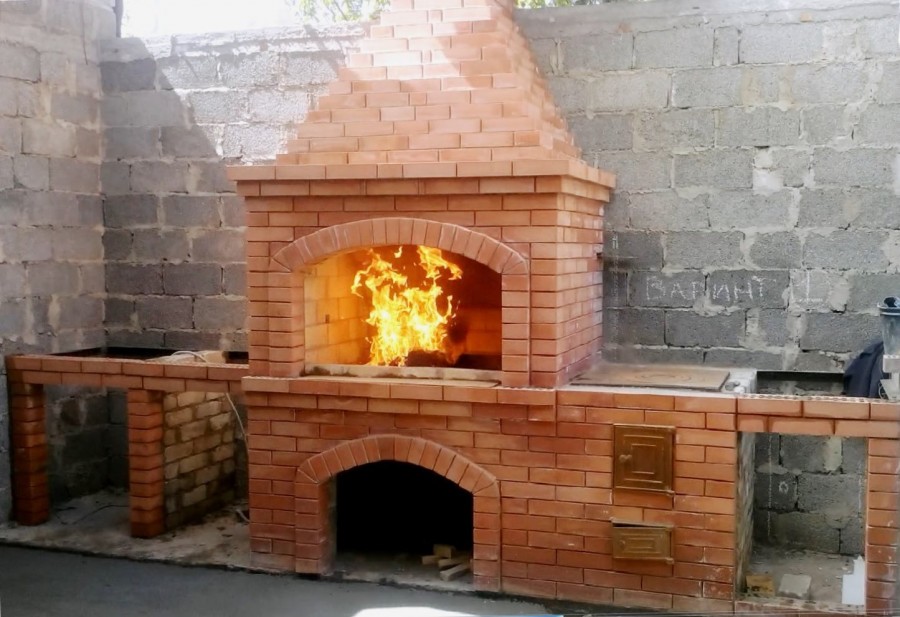

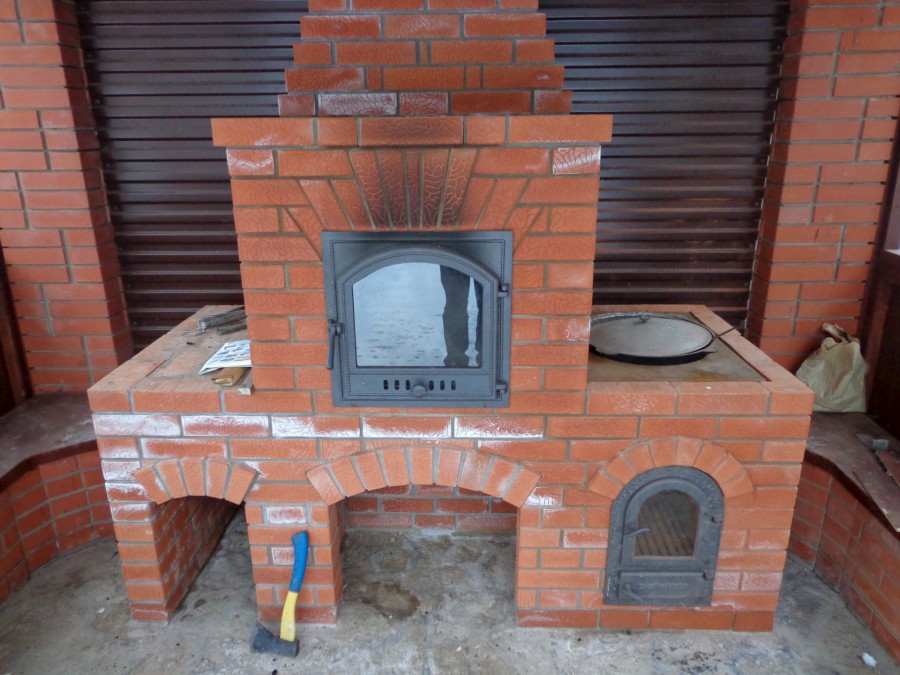

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.
Комбинированный мангал с дополнительными рабочими поверхностями

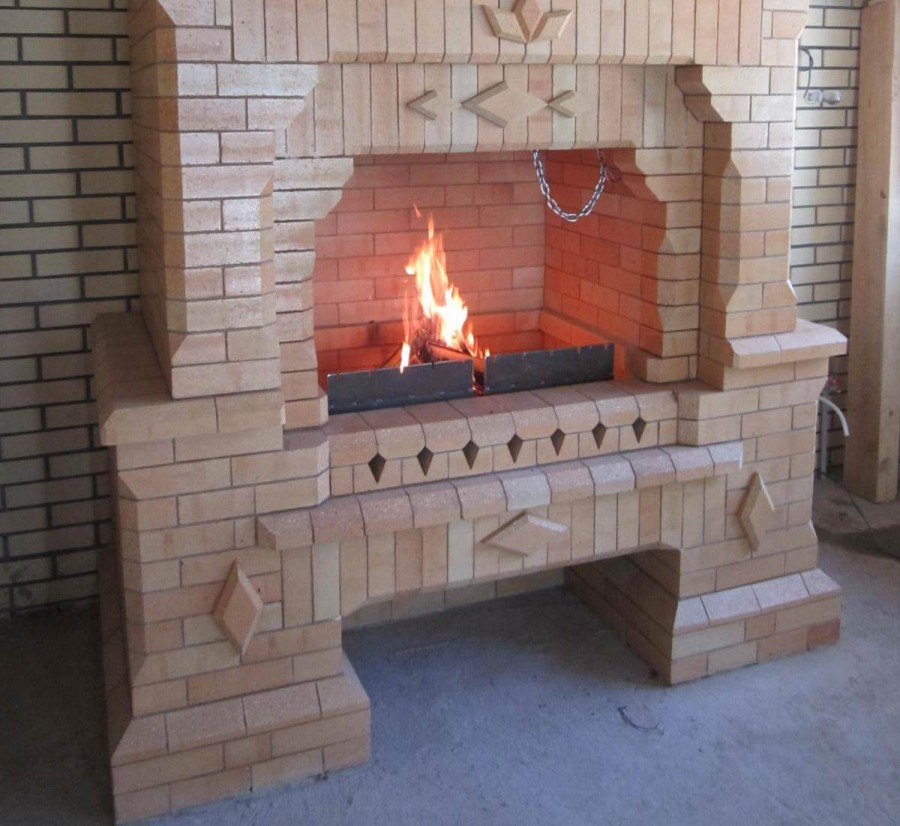

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.
Выбор места под строительство
Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.
Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекю в дополнение к данной статье.
Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

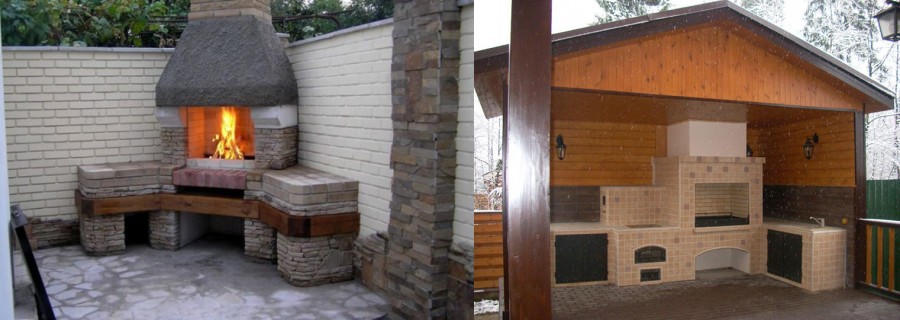

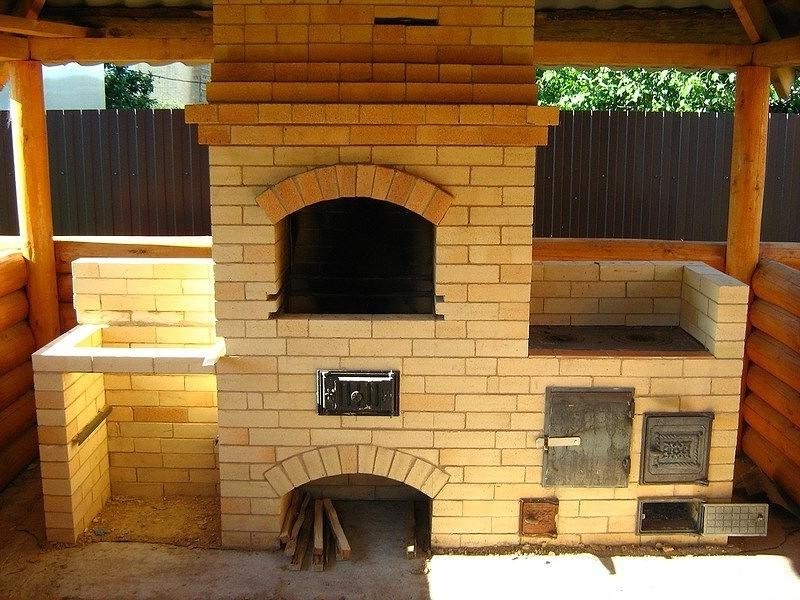

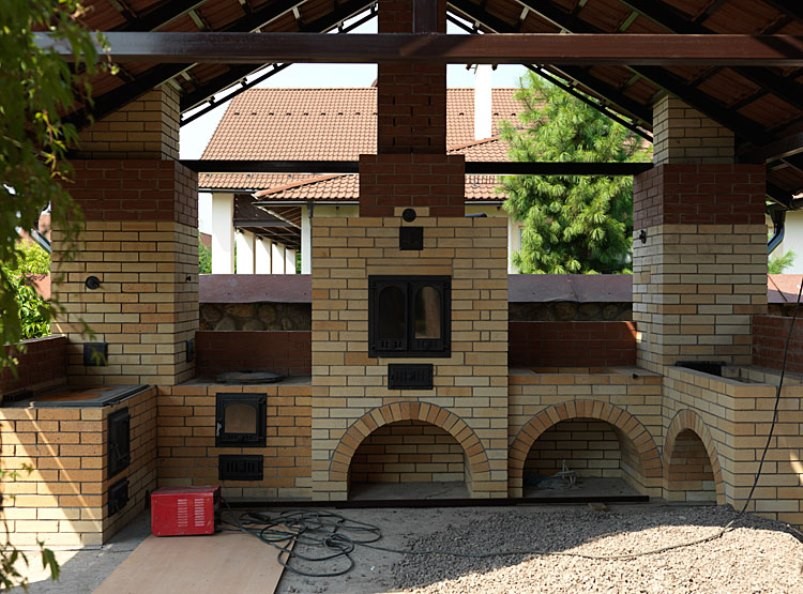

Отличная идея — беседка с мангалом
Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.
Размеры и чертежи
Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.
Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.
Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.
Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.
Примерная схема для простого мангала
Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.
Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.
Необходимые материалы
Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича
Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.
Помимо кирпича, для работы вам понадобятся:
цементно-глиняный раствор;
бетон;
арматурные прутья;
металлические уголки;
уровень;
фурнитура, лучше чугунная.
Прочитайте так же статью про на нашем сайте.
Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря
Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. печи барбекю также часто оснащаются вытяжкой.

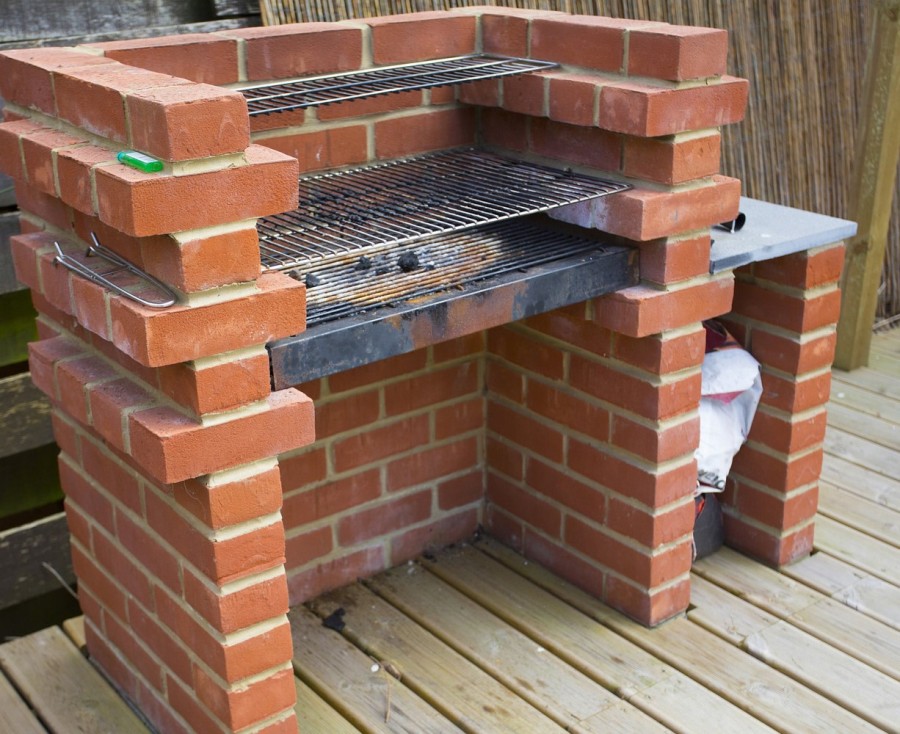

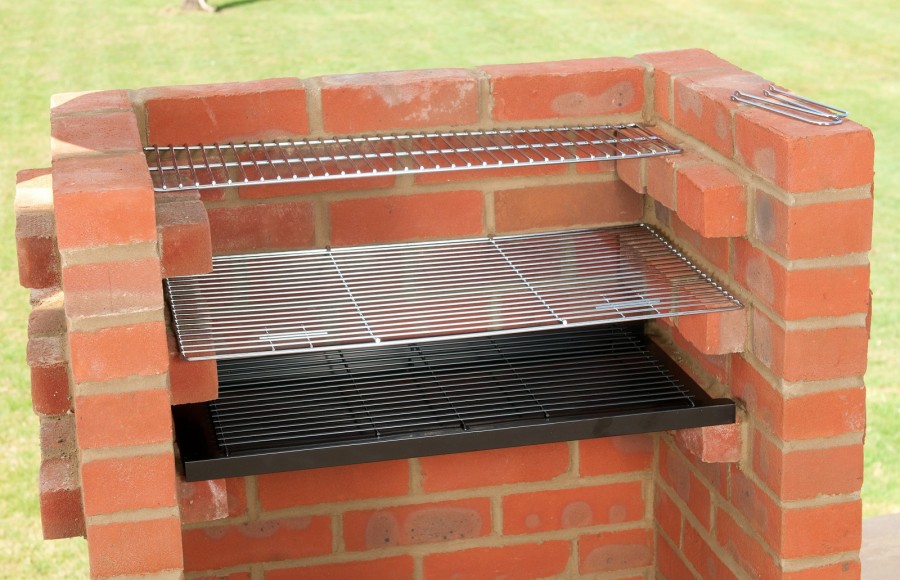

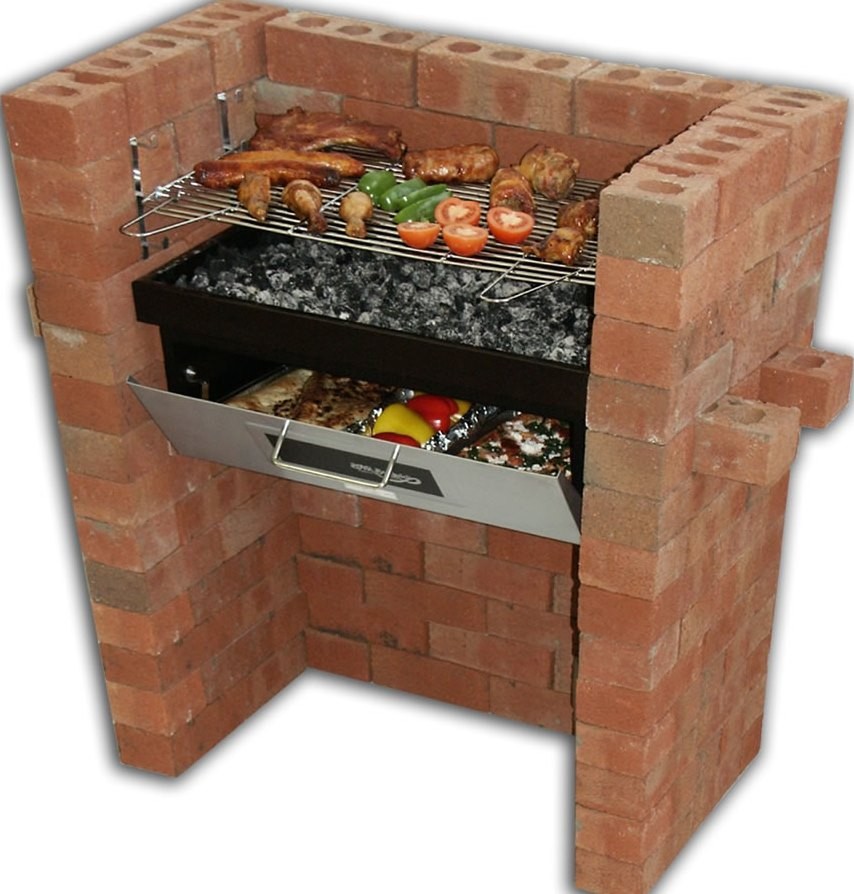

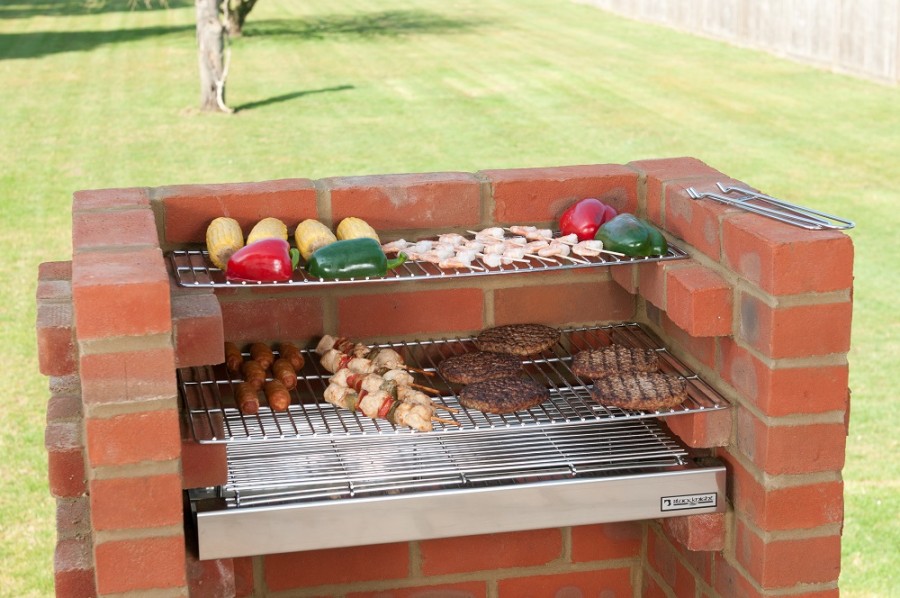

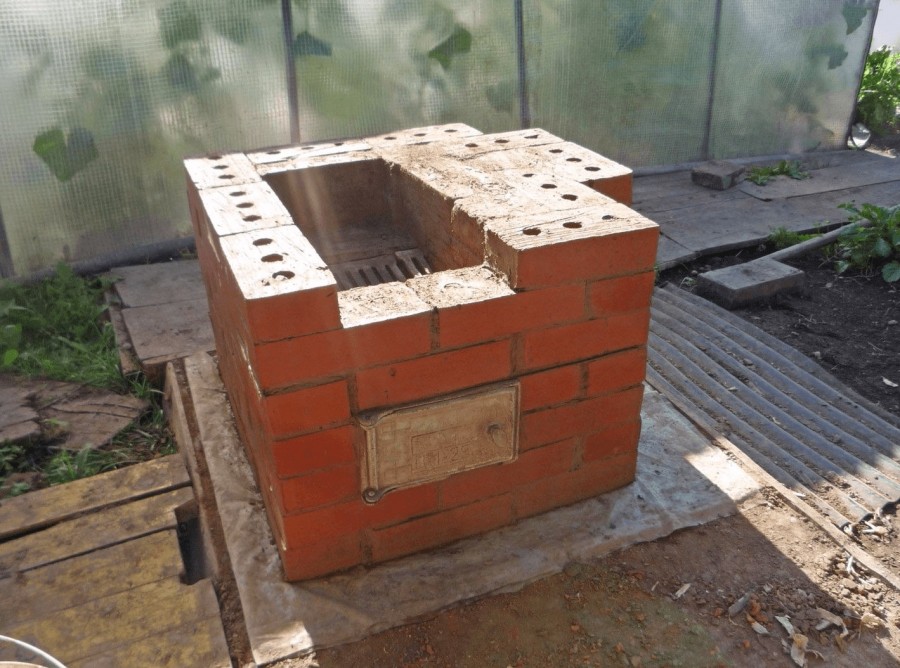

Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
ширина 180 см;
глубина 90 см;
высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек)
Мангал из Кирпича Своими Руками

В данной статье мы расскажем Вам как изготовить мангал из кирпича своими руками. Какой же вкусный шашлык получается на собственном мангале. Мягкий, сочный, немного поджаренный, нанизанный на шампур шашлык, вызывает у гостей радость вкушения этого блюда.
Читайте также: Место для костра на даче: соблюдаем безопасность, выдерживаем эргономику, создаем уют своими руками (60+ Фото & Видео)
Ввдение

Кирпич, нагреваясь, постепенно отдает тепло на продукты, которые готовятся на мангале. Таким образом, блюдо получается еще вкуснее, чем приготовленное к примеру на металлической жаровне. Итак, для создания барбекю потребуется аккуратность, терпение, материалы, инструменты и большое желание создать индивидуальную печь на своем участке.
Читайте также: Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео
Выбор дизайна

Создание мангала разделено на несколько поэтапных действий. Если их соблюдать в точности, тогда:

конструкция будет прочной и долговечной

индивидуальность – мангал-барбекю будет единственным в своем роде

таким мангалом можно запросто пользоваться зимой

вероятность ошибки будет сведена к минимуму

Первым шагом является выбор дизайна. Печь должна быть простой и функциональной. В то же время следует предусмотреть внешний вид и некоторую площадку в помощь при приготовлении мяса. Это может быть небольшая столешница или отведенной место для хранения ложек, вилок, шампуров. А также можно выделить место для складирования дров для приготовления пищи.

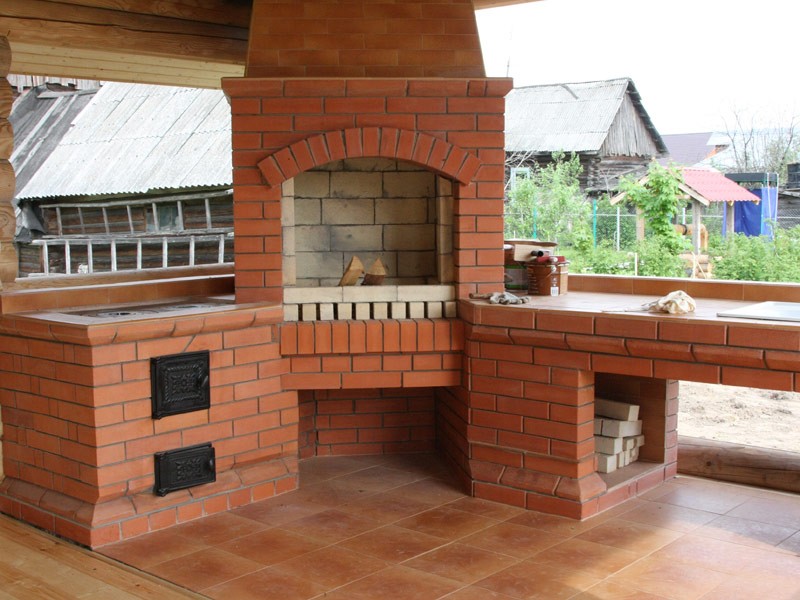

Пример организации рабочего пространства

Поскольку мангал индивидуальная вещь, размеры и дизайн также индивидуальны.

Барбекю может быть двух видов:

1. Открытый – рабочая поверхность открыта. Внизу создана сквозная ниша для дров. Так же для удобства может располагаться столешница.

2. Закрытый – это конструкция многофункциональная. В основном, данный мангал ставится возле стены. Ниши все закрытые, имеется крыша и арка, а также:

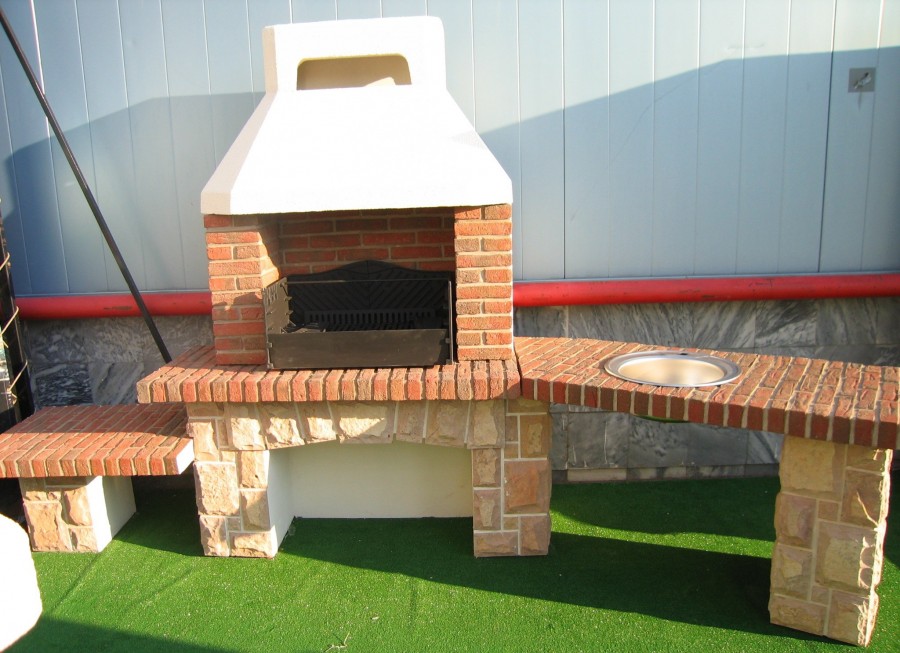

Столешница для подготовки продуктов и посуды

Место нагревания чайника или разогрева первого блюда

Место хранения посуды

Место хранения дров

Место под раковину

Стоит учесть! Данный мангал требует большего количества материала, а также кропотливой работы, связанной с делом печника.
Читайте также: Веранда пристроенная к дому — расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Чертеж

Перед тем, как начать кладку барбекю, следует на бумаге составить чертеж. На нём же указать все размеры с учетом размеров кирпича.

Чертеж позволить сэкономить время, материалы и даст вам возможность оценить картину в целом

Рассмотрим пример открытого барбекю:

Чертеж открытого мангала
I
Размер мангала в ширину – 1 метр
II
Размер огнеупорного кирпича – 11.4 см. из этих данных вычисляется ширина ниши для дров: 11.4*4= 45.6; 100(1 метр)-45.6=54.4 см.
III
Высота мангала – 80см.
IV
Высота рабочей части мангала – 35см.
V
Железный поддон для углей. Его можно установить над кирпичной поверхностью 5см., а возможно и просто установить его на кирпичную кладку.
VI
Глубина мангала – 60см.

Красными точками обозначены держатели для сетки или для установки под шампура.
Читайте также: 15 Лучших сортов Абрикоса: описание и характеристика, их морозостойкость, транспортабельность и вкусовые качества (Фото & Видео) +Отзывы
Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.

Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.

Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.

Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.

На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.

Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.
Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками
Инструменты

Для создания мангала открытого типа потребуются следующие инструменты:

Лопата обычная

Мастерок строительный

Шпатель со средней лопаткой

Уровень

Отвес для ровности плоскости

Емкость для раствора

Молоток

Читайте также: Что можно построить на дачном участке? | ТОП-9 Распространенных дачных построек | (75 Фото & Видео) +Отзывы
Материалы

Огнеупорный кирпич. Обычный красный кирпич

Цементная смесь для кладки каминов

Цемент

Песок

Деревянные доски – 4 шт

Щебень

Песчаник смешанный с гравием

Арматура или арматурная сетка

Металлический уголок

Чугунные принадлежности для барбекю – решетка для барбекю, опора для шампуров, поддон для углей, щипцы

ВАЖНО! Все необходимые материалы приобретаются с расчетом плюс 5-10%.
Читайте также: Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы
Фундамент

Для создания кирпичного мангала, который должен прослужить вам долгое время потребуется не только качественный материал, но и создание прочного фундамента.

Для начала по размерам мангала следует выкопать яму под фундамент. Глубина её должна быть около 55см.

Разметка отведенного участка под фундамент.

В выкопанную яму засыпается смесь из песчаника и гравия. Эта подушка делается против проседания мангала. Высота подушки около 20см

Далее, устанавливается арматура. Для большей прочности арматурные колья соединяются между собой сваркой или вязальной проволокой. Высота каркаса из арматуры 20см

При помощи широких деревянных досок по краям фундамента создается опалубка

В готовый короб заливается раствор из цемента, щебня и песка с добавлением воды.

После заполнения раствором опалубки, поверхность равняется и оставляется на сутки-двое до полного затвердевания. Всё зависит от погодных условий, если погода сырая и пасмурная, фундамент может быть готов по истечении семи дней

Готовая опалубка под фундамент
Читайте также: Детская площадка на даче своими руками: игровая, спортивная | (100 Оригинальных Фото Идей & Видео)
Формирование кирпичной кладки

Чтобы сделать качественную кладку мангала, можно применить такие способы:

Кладка в половину кирпича. Кладка идет одним рядом шахматным порядком, то есть перекрытие стыков кирпича нижнего ряда.

Цепной вариант кладки. Является прочной конструкцией. Два горизонтальных ряда связываются друг с другом

Нюансы кладки:

Вместо обычного цементного раствора применяется цементная клеевая смесь. Она способна выдержать резкие перепады температуры. Очень прочная и высокого качества

При выкладывании двух-трех рядов, следует оставить работу на некоторое время для схватывания раствора.

Для ровности конструкции обязательно применяем уровень

Чтобы кирпич плотно лег на свое место, по нему слегка можно постучать молотком

Выкладывание арки происходит при помощи деревянных подпорок, которые некоторое время будут удерживать кирпич на своем месте до схватывания раствора

При выкладывании места жаровни в барбекю, требуется между кирпичей положить специальные крючки для установки над углями сетки или держателя шампура. Кроме металлических крючков можно также сделать выступы из кирпичей, на которых будет фиксироваться решетка для барбекю

Огнеупорный кирпич применяется только в месте, где будет гореть огонь. Остальной мангал можно выкладывать обычным кирпичом.

Для большей функциональности жаровни, чтобы угли обдувались необходимым количеством воздуха, кладка кирпича происходит с «окошками» размером до 5см. Это создаст необходимый сквозняк, который будет поддерживать жар в углях.

Окошко для вентиляции жаровни
Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)
Отделка мангала

Последним шагом в формировании барбекю является отделка. Для этого строительный рынок предлагает массу строительных материалов:

Дикий камень

Плитка

Лаковые покрытия

Керамическая мозаика

При выборе отделочного материала следует учитывать погодные условия и его устойчивость к резким и частым перепад температуры.

Керамическая плитка кладется на клеящий сыпучий материал на основе цемента. Дикий камень следует сверху покрывать специальным лаковым покрытием, который предназначен для уличных работ.

Если брать в счет полную индивидуальность, тогда можно самостоятельно изготовить гипсовую плитку или же отдельные элементы декора с добавлением препаратов, которые препятствуют влагопоглощению и придают гипсу способность переносить низкую температуру. Плитка кладется на цементный клей и сверху покрывается прозрачным лаком для внешних работ.
Читайте также: Как сделать садовые дорожки на даче своими руками? (80+ Фото вариантов отличных идей) +Отзывы
Подсветка

Для приготовления блюд на мангале в вечернее время необходимо хорошее освещение. Поэтому стоит продумать этот момент изначально.

Для этого потребуется:

Металлическая труба или же оцинкованный профиль

Провод необходимой длины

Вилка для провода

Патрон для лампы

Гофра для провода

Отвертка, изолента

Дюбель-гвозди

Саморезы

Жаровня с внутренней подсветкой

Если есть в наличии труба, тогда она при помощи металлического обхвата фиксируется на задней стенке мангала. Если трубы нет, но есть оцинкованный профиль, тогда:

Профиль крепится при помощи дюбелей спинкой к задней стенке печи.

К прикрепленному профилю ребрами устанавливается второй профиль. По бокам идет фиксация саморезами

Через созданную трубу проводится по всей длине гофра с проводом.

На одном конце провода крепится вилка, а на другом конце – патрон для лампы.

Если есть на улице дождь, сверху лампу должен защищать абажур или специальный колпак

Чтобы на лампу не собирались ночные бабочки, рядом, возле начала трубы фиксируется небольшая доска, на которую можно установить спираль от мошки.

Для установки LED-лампы или других светильников основание делается таким же образом, но вверху следует создать базу для крепления светильников и защиту от попадания влаги.

Некоторые нюансы по работе с мангалом

При использовании мангала из кирпича, следует соблюдать некоторые правила:

Дрова нельзя разжигать, применяя бензин, ацетон и другие легко воспламеняющиеся растворы. Только специальный раствор

При переворачивании пищи на решетке для барбекю, используются специальные щипцы

Чистить мангал следует только, когда он полностью остыл

На зимний период времени открытый мангал закрывается презентным материалом или плотной клеенкой

В формировании мангала не применим такой материал, как гипсокартон. На улице, под воздействием природных условий он быстро деформируется и придет в негодность, даже если мангал закрытого типа

Создавая барбекю своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной.

Так же рекомендуем просмотреть видео, в котором сделан акцент на некоторых тонкостях данного вопроса:

6.5 Total Score

Создавая мангал своими руками, нужно быть расчетливым и запастись терпением. Тогда изделие будет прочным, а еда, приготовленная в нем, вкусной. Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

5.3Средняя оценка

Удобство приготовления пиши

9

Занимаемое место

2

7.7Оценка пользователя

Внешний вид

9.6

Удобство приготовления пиши

9.6

Мобильность

5.3

Занимаемое место

6.3

Плюсы

Внешний вид
Удобство приготовления пиши

Минусы

Невозможно перенести
Риск что конструкция будет плохо работать
Занимаемое место

Добавить свой отзыв | Отзывы и комментарии
Мангал Из Кирпича Своими Руками: 150+ (Фото) Чертежи, Схемы

Карта сайта

Контакты

Реклама

Правила

О проекте

Избранное

Помещения

Дизайн
Стили интерьера
Cкандинавский

Современный

Лофт

Хай-тек

Прованс

Минимализм

Кантри

Главная » Тип » Дом Дом
Мангал своими руками из кирпича самый простой и недорогой вариант

Оглавление:

Мангал, построенный своими руками – легко реализуемая идея для каждого мужчины. Но можно избавиться от хлопот и заказать у мастера или строительной фирмы. Последний вариант возможен если нет времени для постройки мангала, но больше радовать будет тот мангал который сделан своими руками, (да и шашлык на нем вкуснее будет 🙂

Если вы все же задумались как сделать мангал своими руками из кирпича, то стоит задуматься над вариантом строительства целого комплекса, на котором можно готовить и шашлык и жарить различные продукты на гриле, коптить мясо, и т. д.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

— гравий, песок и цемент;

— специальный печной камень;

— бетономешалка и строительный инструмент;

— арматура и арматурная сетка;

— обрешетка;

— различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину 50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

1 ведро цемента

3 ведра песка

5 ведер щебня

1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

1 часть цемента

1 часть гашеной извести

3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Простой способ изготовление мангала своими руками из металла

Изготовление мангала своими руками из листового металла не очень сложно и по силам каждому. Мангал станет для вас символом отдыха и украшением вашего дома.

Историки считают, что мангал был изобретен на Ближнем Востоке. Еще в древние времена современный мангал выполненный из стали заменяла жаровня выкована из меди. Ее внешний вид напоминал огромную чашу, к которой снизу крепились ножки. Сверху жаровня накрывалась полусферической крышкой. С обеих сторон жаровни крепились ручки, которые служили для переноски.

Для всех поколений мангал символизирует отдых, возможность выехать на природу, отдохнуть, сжарить на мангале шашлык и приятно провести свободное время в обществе друзей, родственников и знакомых. Любой хороший праздник должен сопровождаться приготовлением шашлыка или других блюд на мангале.

Компактный металлический мангал можно использовать с ранней весны и до поздней осени. Небольшие размеры и малый вес – позволяет погрузить мангал в багажник любого автомобиля и отправится с компанией на природу.

В том случае, если вы располагаете небольшой территорией возле частного дома, то можно соорудить стационарный мангал из камня или кирпича. Но надо немного подумать, стационарный мангал занимает место на участке, к тому же он не так часть используется.

Мангал не должен быть большим по размеру и массе. Из металла мангал получается достаточно прочный и функциональный как показано на видео.

При проектировании чертежа мангала, необходимо учесть среднее количество ваших друзей, которые бывают с вами на отдыхе. Доказано, что средней компании из 8-10 человек вполне достаточно компактный мангал с десятью шампурами. Если потребуется можно сделать вторую порцию. Пока гости наслаждаются изысканным вкусом шашлыка, можно приготовить вторую порцию вкусного мяса. Все последующие действия подскажет вам ваша фантазия. Приятного аппетита.

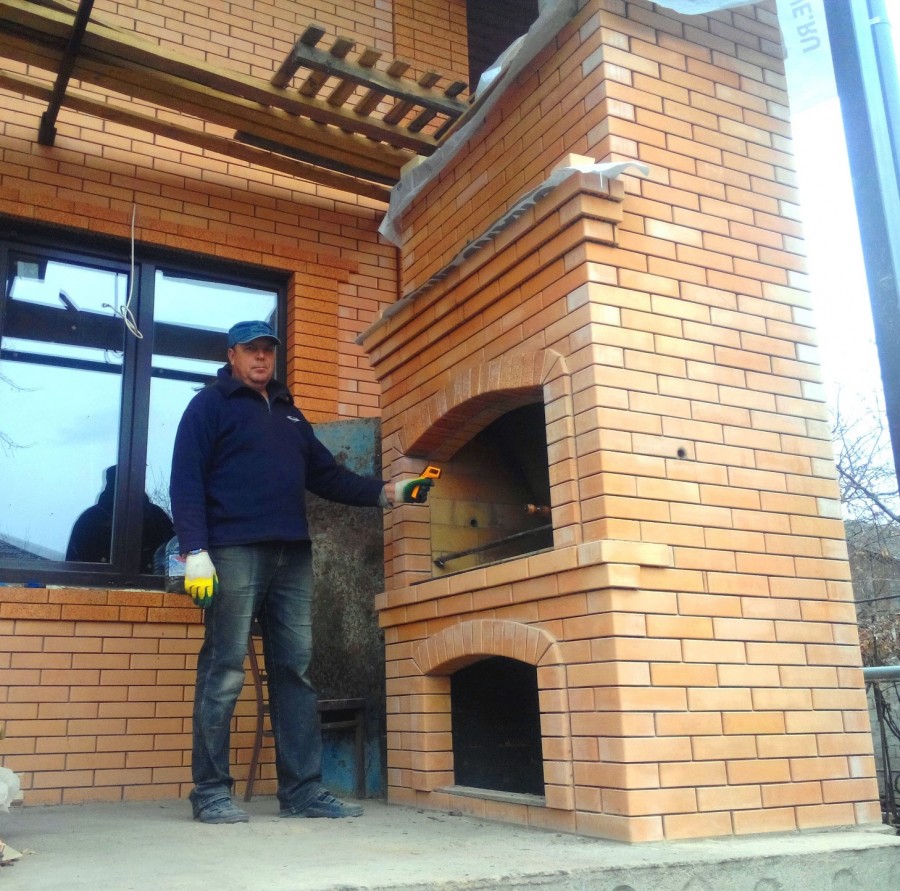

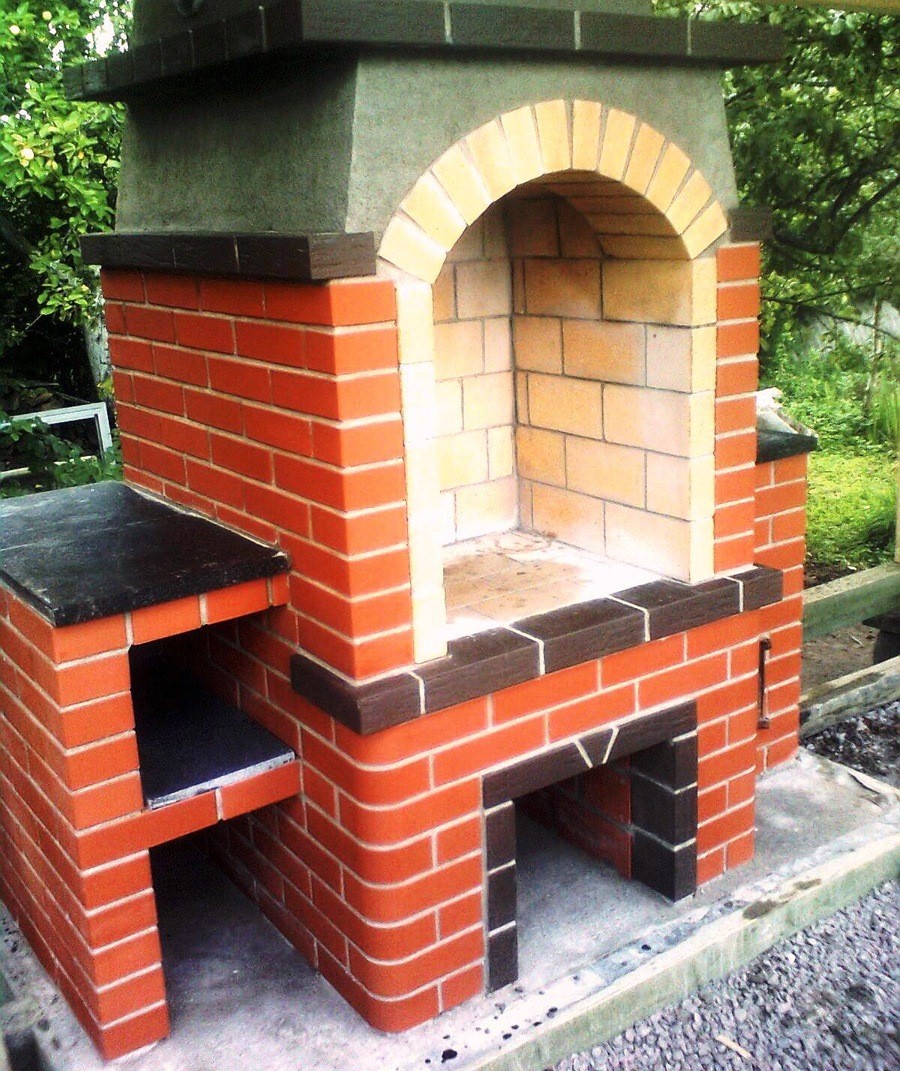

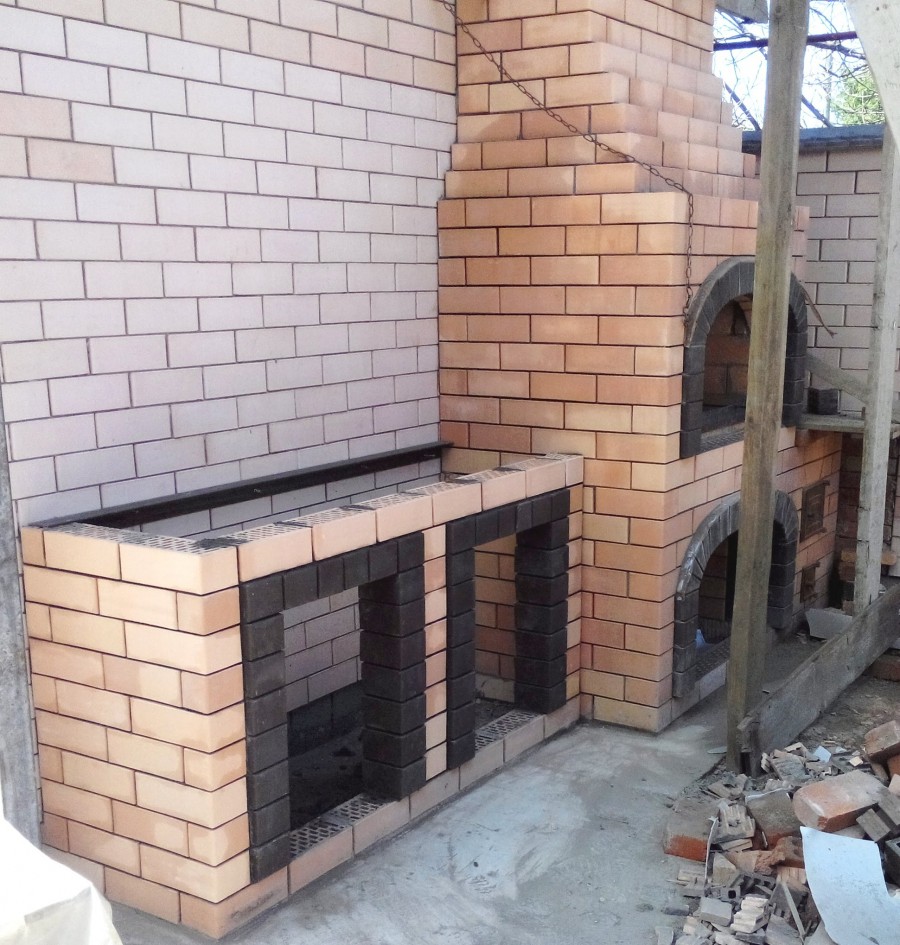

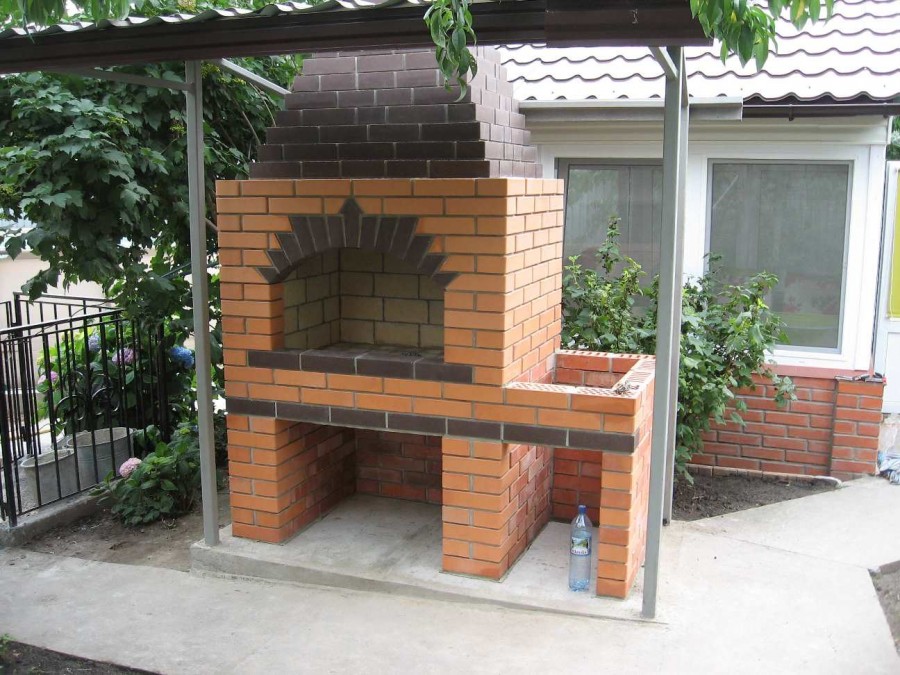

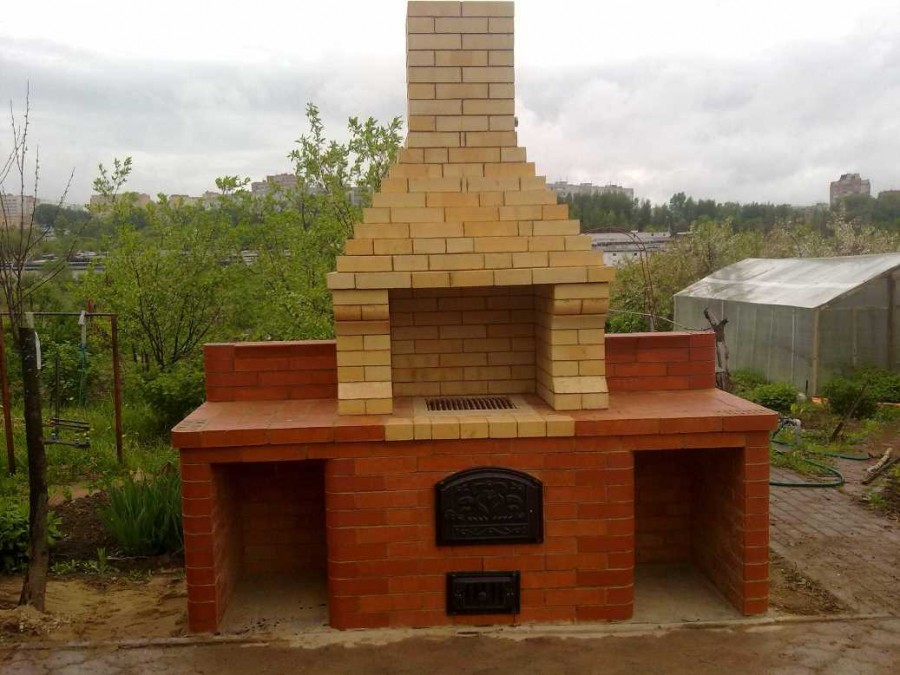

Кирпичные мангалы фото, видео

Кирпичные мангалы идеально подходит для дачного участка или для территории частного дома. Это приспособление позволяет готовить различные вкусные блюда на свежем воздухе, наслаждаясь летом. Профессиональные мастера хорошо строят кирпичные мангалы но стоит это не дешево. Если у вас возникло желание создать мангал своими руками и при этом сэкономить существенную сумму денег, то эта статья поможет вам в этом.

Мангал, построенный из специального жаропрочного кирпича, довольно сложное сооружение. Правильно будет сразу соорудить такое приспособление, на котором можно готовить не только шашлык, но и готовить на гриле, коптить и жарить различные блюда. Все функции вы можете выбрать для себя самостоятельно, находясь еще на этапе проектирования конструкции будущего мангала.

Последним временем хорошо себя зарекомендовали садовые кирпичные мангалы и барбекю, которые комбинируют различные виды приготовления различной вкусной еды.

Садовый мангал из кирпича необходимо разместить на участке в самом удобном месте, процесс постройки подробно показан на видео. Для еще большего удобства, можно подвести к мангалу источник водоснабжения, соорудить дополнительные хозяйственные постройки, в которых хранить различные принадлежности и кухонную утварь.

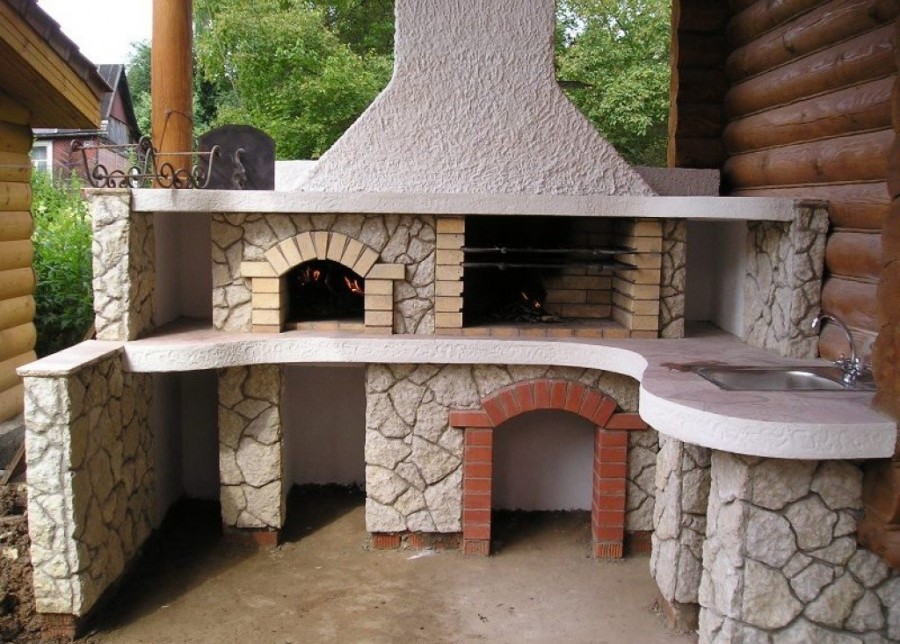

Уже построенный кирпичный мангал можно декорировать декоративным камнем или плиткой. Пол у основания мангала нужно устелить тротуарной плиткой. Весь комплекс украсит большая столешница из керамогранита, расположенная в центра комплекса. Дверцы различных отсеков нужно выполнить из толстостенного чугуна.

Красный теплостойкий кирпич идеально смотрится вместе с разнообразными металлическими и коваными элементами. Такая постройка идеально впишется в общий ландшафтный дизайн приусадебного участка.

чертежи, фото, как сделать самый простой проект, кладка пошагово

Кирпичный мангал для шашлыка стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.

В отличие от разборных металлических конструкций, кирпичный мангал основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.

Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

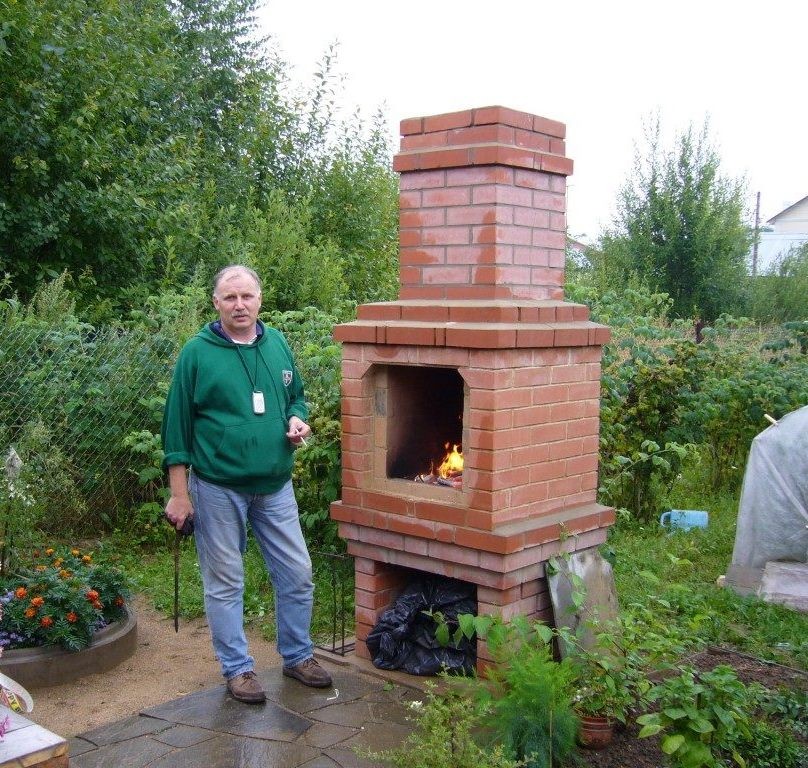

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

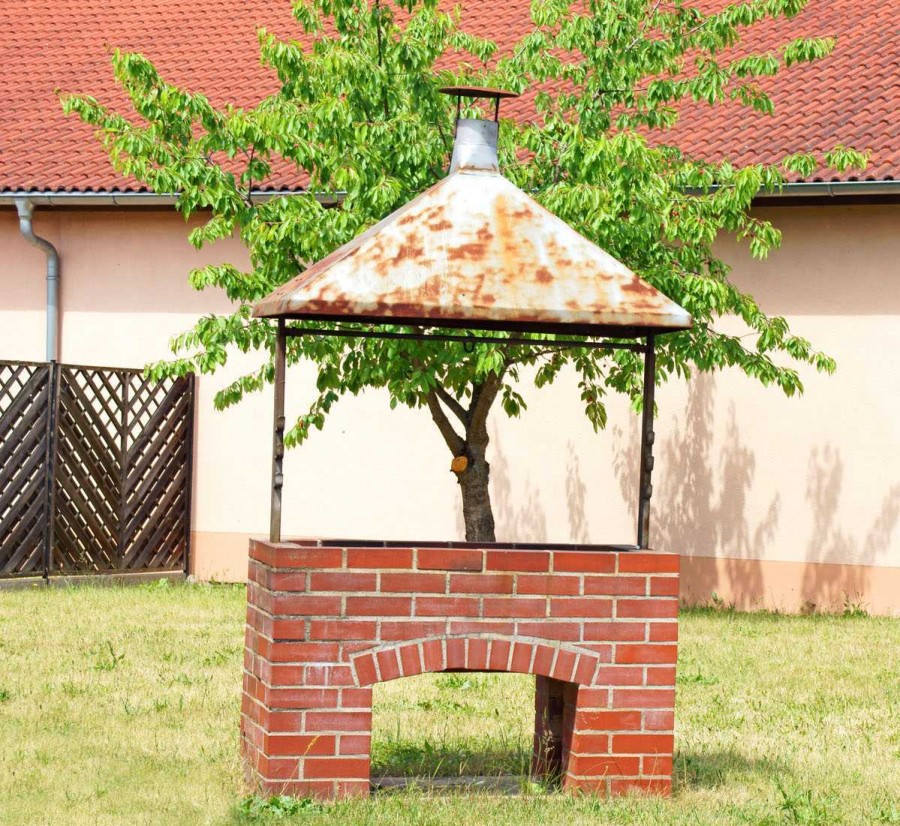

Этот простой мангал из кирпича сделан своими руками
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;

глубина 90 см;

высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

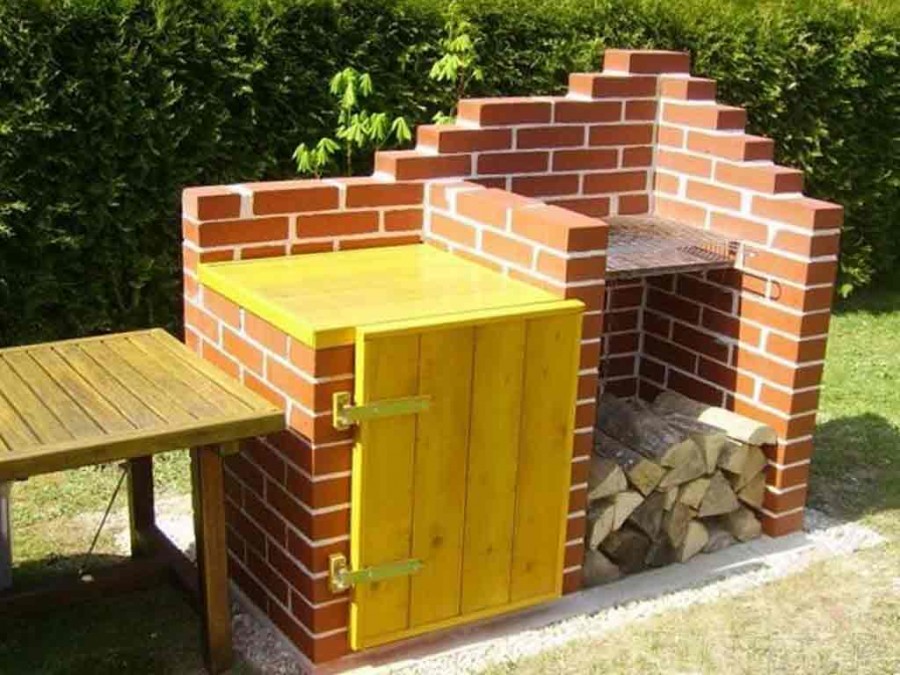

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

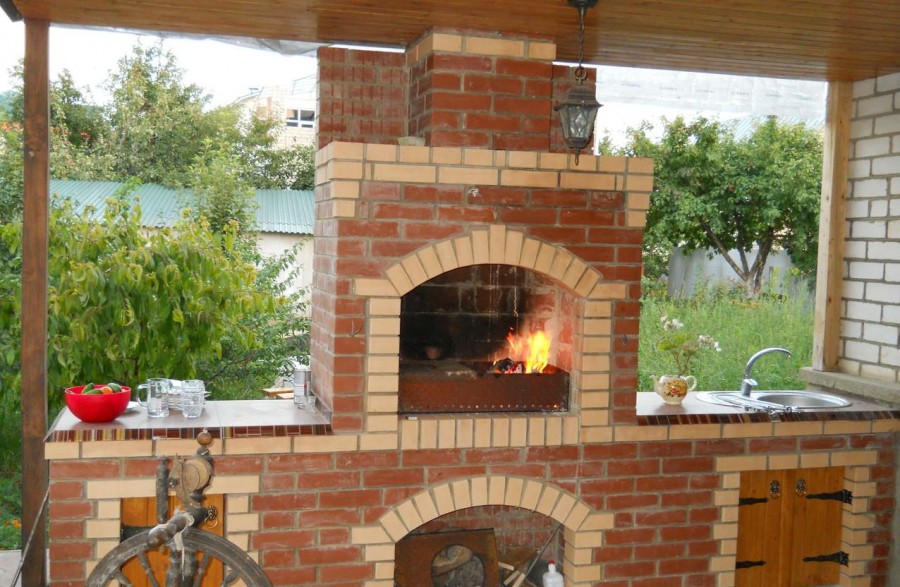

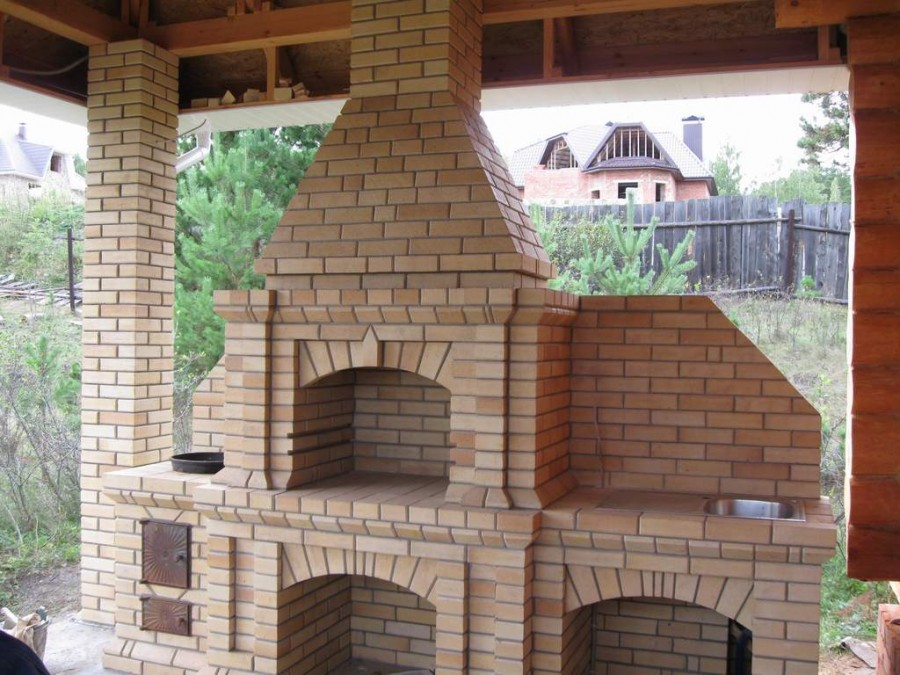

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

ширина 150 см;

глубина 75 см;

общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке
Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки
Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага
Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала
В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

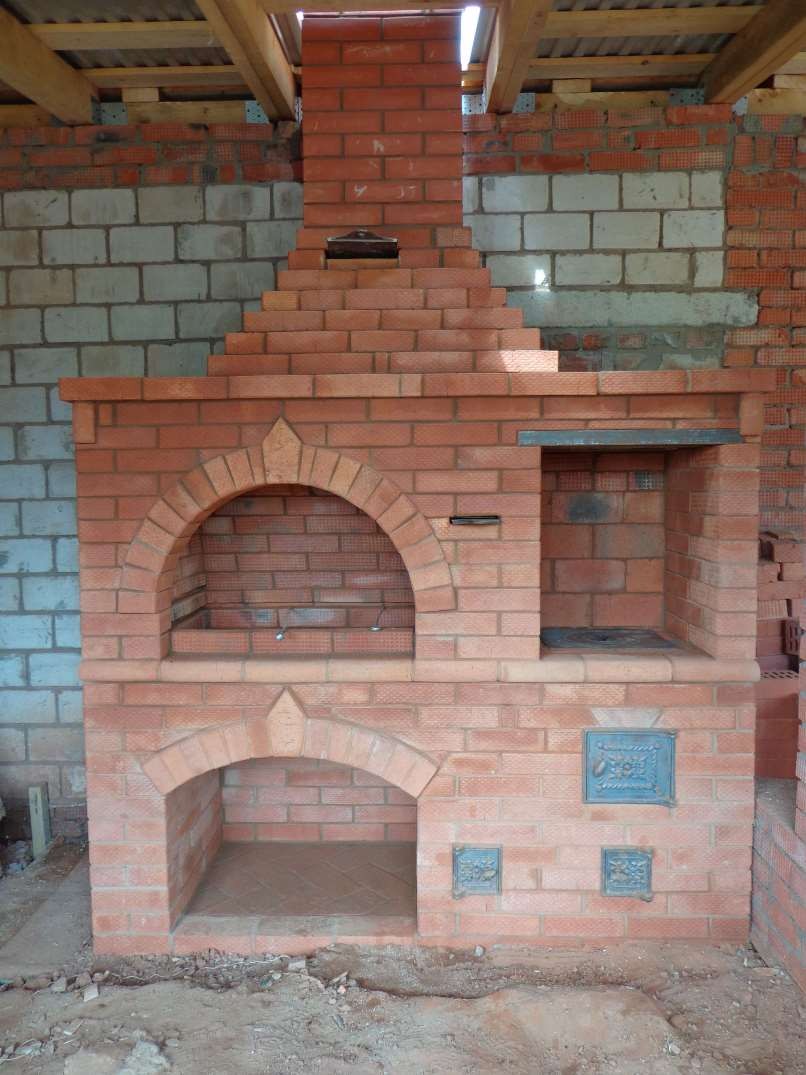

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

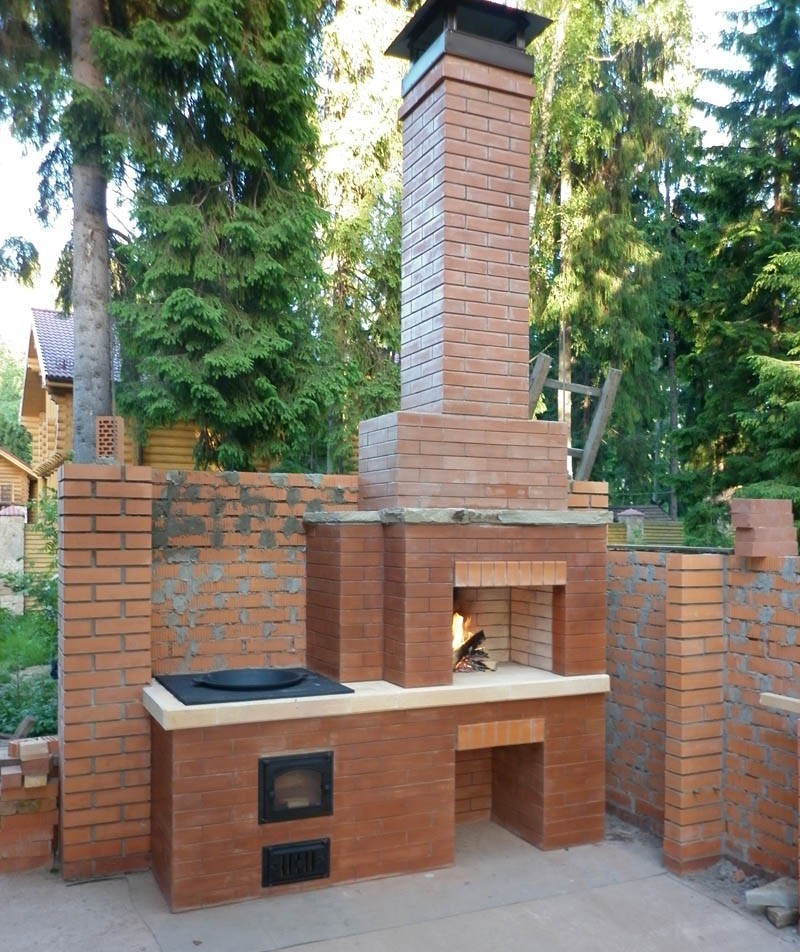

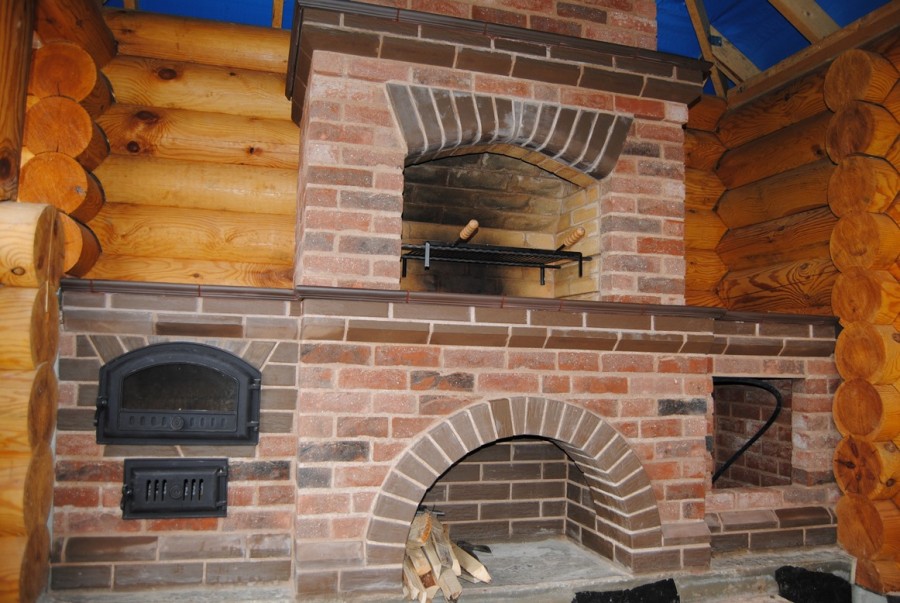

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

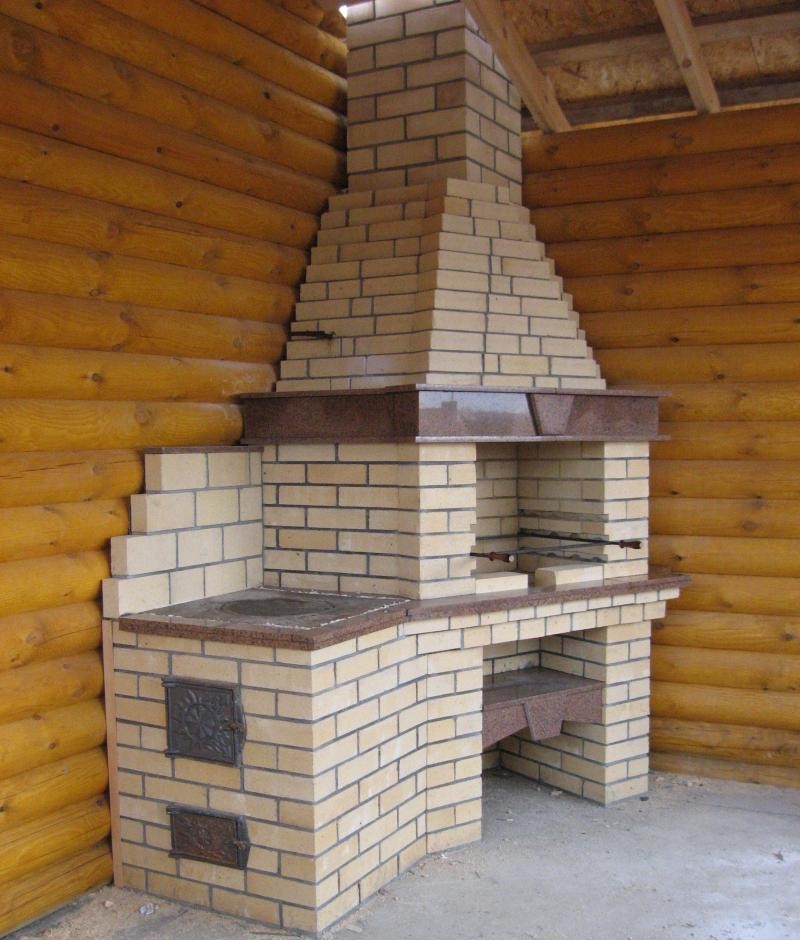

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки
Вторая часть порядовки
Заключительные ряды кладки углового мангала из кирпича
Уличная печь своими руками (+ фото и заказы) | Своими руками

Духовка в беседке

Надежность встроенного уличного камина проверена многолетним опытом эксплуатации, а его огромные возможности радуют даже самых требовательных любителей готовить на природе.

В последние годы в продаже появилось множество декоративных мангалов и печей для барбекю, которые органично вписываются в пространство садового участка и придают ему дополнительный шарм и декоративность.Однако они изготавливаются из готовых бетонных модулей и требуют строгого соблюдения режима эксплуатации - в частности, использования древесного угля или торфяного кирпича в качестве топлива, поскольку сильное открытое пламя приводит к растрескиванию бетонных элементов. Еще одна особенность таких очагов - их узкая специализация - они чаще всего приспособлены только для жарки на решетке.

Поэтому, когда я решил построить уличную печь своими руками, я использовал кирпич, устойчивый к высоким температурам и дававший возможность готовить блюда различными способами.В моей духовке можно жарить на шпажках и грилях, готовить и жарить в кухонной посуде, запекать и тушить, как в русской печи, и даже коптить.

Поделюсь своим опытом постройки уличной печи своими руками.

Печное строительство

Для приготовления еды в кастрюлях и сковородках нужна варочная поверхность - она закрывает печь и за счет этого нагревается. Пластины выпускаются как неразъемные, так и с горелками. Я выбрал второй вариант, потому что хотел использовать печь для жарки на углях.А для перевода духовки в режим барбекю предполагалось почистить плиту, что удобнее делать со снятыми конфорками.

В качестве топочной дверцы я выбрал так называемый каминный - с овальным верхом. Благодаря большим габаритам (высота 288 и ширина 390 мм) в печь легко поставить как кастрюлю, так и кастрюлю.

Передняя стена над ней (до плиты) возвела ряд кирпичей на 3 - только так я смог уместить полку столба, выложенную кирпичом по краю.Таким образом, на высоту топки я сделал 7 рядов кладки, что могло привести к недостаточному нагреву плиты (обычно эта высота составляет 5 рядов). Чтобы решить задачу «поднять пламя» для правильного приготовления, я установил по бокам топки на ребро кирпичи, а на них накинули стальные полосы - получилось что-то вроде приподнятой дополнительной решетки, на которой топливо загружен.

Ссылка по теме: Банная печь своими руками - чертежи

В русской печи для выпечки хлеба используется жар раскаленных кирпичей.Тот же принцип применяется и в моей печи: при нагревании шамотные кирпичи печи сильно нагреваются горловина трубы и, кроме того, плита. Благодаря этому в печи длительное время поддерживается температура, достаточная для выпечки хлеба или пирогов.

Я накрыл варочную камеру так называемой паникой в духовке. Тепло в этой камере поддерживается за счет нагретых внутренних стенок и чугунной плиты. Здесь температура падает быстрее, чем в топке, но при закрытой заслонке даже через 8 часов после нагрева тепла достаточно для доения молока или пропаривания каши.

Коптильная камера представляет собой расширенный дымоход в задней части печи. Доступ к нему осуществляется через дверь над плитой. В верхней части коптильни находится штанга из железной трубы, которую вешаю на S-образные изогнутые крючки для копчения кусков мяса, сала или рыбы, а на выходе из нее - поворотная заслонка. На дно коптильной камеры устанавливаю поддоны для сбора жира.

Подбор материалов по улице echi

Основная масса печи выполнена из полнотелого кирпича.Но для экономии в закрытых местах (где кирпичи не выходят наружу

стены) использовал менее дорогой - строительный. Топка была облицована шамотным кирпичом.

Печь эксплуатируется в условиях повышенной влажности - особенно осенью, при приготовлении фруктов и грибов - и я решил отказаться от использования глины в качестве вяжущего, остановившись в цементно-песчаном растворе (1: 3). Для дополнительной прочности уложил между рядами сетку толщиной 1 мм. В результате толщина шва увеличилась до 7 мм, что, впрочем, при четко соблюдаемой последовательности зачистки рядов не портит внешний вид печи.

Для кладки внутренних стен печи использовался раствор шамотной глины, в который было добавлено примерно 10% портландцемента марки 500. Здесь арматура не использовалась, а толщина швов оказалась примерно 3 мм.

Ссылка по теме: Кладка садовой печи-мангала с камином своими руками

Топки печи показаны на рис.1.

Заслонка

Это неотъемлемый функциональный и декоративный элемент печи.Для его изготовления я использовал мебельный щит толщиной 30 мм, который был усилен перекладиной сбоку варочной камеры, чтобы щиток не треснул. Лоскут обрезан до нужного размера с небольшой засорением внутри. Поскольку кирпичи арочной камеры варочной камеры также завалены внутрь, заслонка закрывается плотно, с помощью заслонок. Внутренняя поверхность затвора несколько раз пропитывалась огнезащитным раствором и

покрыты черной краской огнеупорной.Лицевая сторона была покрыта лаком и к ней прикреплены ручки. Еще одна деталь в лоскуте - небольшая планка, прикрепленная снизу. Благодаря ему не нужно искать, что поставить заслонку от дверного проема, чтобы она не упала.

Уличная печь заказов

Особенности эксплуатации уличной духовки

Тарелку использую как в обычной плите. Чтобы перевести фокус на режим барбекю, поднимаю тарелку, снимая сначала кольца, и прислоняюсь к задней стенке.В топку сверху вставляю жаровню сложенными ножками, загружаю топливо, устанавливаю тарелку, закрываю камеру заслонкой и поджигаю топливо.

Когда дрова сгорят до необходимого состояния, открываю варочную камеру, снимаю тарелку и поднимаю мангал, при этом откинув ноги - на них и ставлю мангал. В этом положении верхний край мангала выступает над шестом на 2 см, что позволяет легко манипулировать шпажками и решетками. Можно жарить шашлыки!

Наконец, если вы не хотите возиться с барбекю, и вам нужно быстро обжарить мясо или сосиски, вы можете сделать это прямо в топке на углях, поставив на кирпичи по краю шампуры или сетку.

При горячем копчении стараюсь обеспечить вялое горение сырых дров из ясеня или ольхи (но не из хвойных деревьев или березы), чтобы добиться образования густого дыма. При этом температура в коптильной камере поднимается выше + 100VC, а значит, изделия также подвергаются термообработке. Для рыбы время приготовления в пределах 1/2 часа, для свинины - до 2 часов.

Ссылка по теме: Строительство уличных печей - советы печника

Метод холодного копчения готовит продукты, пропитанные рассолом.У них повышенная влажность, и для уменьшения отложения сажи на них в первые минуты копчения их заворачивают в марлю. При холодном копчении огонь разводят в пепельнице, высыпая на специальный поддон щепу лиственных пород (кроме березы). Продукты для ореха 8-12 часов, обеспечивая постоянный поток дыма.

Уличный фокус своими руками, все фото к артикулу

Выбор кирпича и раствора для кладки печей своими руками

Чтобы печь или камин грел дом долгие годы и не доставлял проблем, необходимо правильно подобрать кирпич и раствор для кладки.Безупречно выложенная печь, но из некачественного или просто неподходящего для этого кирпича может вызвать серьезные неприятности, даже катастрофические. Высокие температуры могут привести к очень быстрому разрушению материалов. Поэтому их правильный выбор является основополагающим при строительстве дома.

Кирпич

Для начала нужно определиться с видом кирпича, ведь печной кирпич отличается от обычного жаропрочного кирпича. Он обязан выдерживать температуру выше 1000 ° С и не должен трескаться при нагревании и резком охлаждении.

Материал представляет собой искусственный камень правильной геометрической формы, сделанный из природных минеральных компонентов. Для производства кирпича используется обожженная глина, содержащая глинозем, глинозем и кремнезем, шамот и другие примеси. Размеры изделия 230 * 114 или 250 * 120 см, высота 65,

При возведении печей и каминов используют три основных вида кирпича: шамотный, обжиговый и облицовочный.

Шамот (огнеупорный) считается лучшим кирпичом для топки, каминных печей и каминов.Если материал хорошего качества, то из него можно сложить и всю духовку. Кирпич выдерживает температуры до 1600 «C без образования трещин и потерь теплоизоляционных свойств из-за наличие огнеупорной глины в его составе, сохраняет свои свойства после нескольких нагревательных циклов охлаждения. Кроме того, он слабо реагирует на действие щелочей и кислой среды. Отличить шамотный кирпич довольно просто: в его маркировке есть буква «LU-». Камень, выдерживающий температуру до 1400 ° С, маркируется буквой «А».Кирпич с обозначением «Б» кладут на участки, подверженные нагреву до 1350 'С. Определить, что материал обгорел, можно по двум причинам. Во-первых, при ударе изделие издает громкий металлический звук и без крошек распадается на части, не крошится. Во-вторых, он имеет соломенно-желтый цвет. Более светлый оттенок указывает на недостаточный обжиг.

Печной камень предназначен для кладки корпуса печи, именно этот вид кирпича обеспечивает равномерность нагрева пода и дальнейшее распространение тепла по помещению.Это полнотелый красный кирпич с высокой плотностью и низким коэффициентом водопоглощения. Для печей обычно используют изделия М200. М250 с коэффициентом теплопроводности не менее 0,61 Вт / м С. Только в этом случае конструкция будет обладать необходимой теплоемкостью и прочностью.

Для отделки печи, как правило, используется облицовочный (декоративный) камень, отличающийся широкой цветовой гаммой и формой. Он может иметь шероховатую или гладкую поверхность, матовую или с отражением. Фигуративные элементы придают камину или печи индивидуальность и своеобразный шарм.

Облицовочный кирпич бывает двух видов - лицевой и фасадный. Лицевой кирпич отличается ровной поверхностью и точными размерами. Помимо традиционных изделий, производители также выпускают элементы угловой или клиновидной формы, камни с закругленными краями, с волнистой или шероховатой поверхностью и т. Д. Цвет может быть от светло-желтого до черного. Чаще всего для облицовки печей и каминов выбирают именно лицевой камень.

Нелиловый кирпич имеет неоднородный оттенок и структуру.Стоимость его ниже, но при укладке возникают некоторые трудности из-за наличия пузырей и трещин на поверхности изделий.

Шамотный кирпич для облицовки не используют, так как он имеет высокий коэффициент температурной деформации, а значит, стены камина или печей будут сильно перегреваться.

После того, как вы определились с типом кирпича, нужно выбрать производителя, ведь качество одного и того же материала может заметно отличаться. Тут может помочь печник со стажем, который по звуку распознает хороший кирпич.Или вы сами можете положить несколько разных кирпичей и постучать по ним молотком. Правильный кирпич при ударе издает звучный и чистый звук. Это можно сравнить со звоном хрустальных бокалов, а плохой кирпич звучит глухо, как стеклянный стакан. К тому же на изделиях не должно быть следов молотка. Кирпич должен быть ровным, правильной формы. Естественно, без сколов, трещин, вкраплений посторонних веществ. Также стоит обратить внимание на отсутствие пленки, напоминающей слюду - это явный признак того, что продукт некачественный и не выдержит перепадов температур.

Кладочный раствор

Раствор для кладки печи должен обеспечивать надежное сцепление кирпичей между собой, а также быть устойчивым к воздействию высоких температур. На протяжении многих веков в этой роли выступает смесь глины и песка. Самый простой, но дорогой вариант - купить готовое решение. Качественный продукт имеет нормальную пластичность, не трескается при высыхании, не разрушается под воздействием высоких температур. Есть уже готовые смеси, компоненты которых уже очищены и просеяны, просто смешайте их миксером.Если вы хотите сэкономить и у вас есть возможность раскапывать глины возле строительной площадки, вы можете приготовить раствор самостоятельно. Но для начала нужно провести простой эксперимент, чтобы определить оптимальное соотношение песка и глины. Компоненты просеивают и смешивают. Для отсеивания крупных частиц лучше использовать строительное сито с ячейками 3 × 3 мм. Затем они закрывают пластилин. Налейте его слоем толщиной примерно 10-20 см и залейте водой до равномерного покрытия глины. Сверху таким же образом сделайте еще один слой.Через сутки в болт добавляют песок в пропорции, полученной в результате эксперимента. Вы можете провести эксперимент, который покажет качество приготовленной смеси. На кирпич наносится слой раствора и после его высыхания кельмой проверяют прочность их сцепления. Появление трещин говорит о том, что необходимо изменить количество добавляемого песка.

Первая растопка

Правильно выложенная из качественного кирпича печь не дымит и прослужит не один десяток лет.Многое зависит от правильности первой растопки. Для этого несколько раз повторить цикл растопка-прогорание-охлаждение с неполной, но равномерной загрузкой топки дровами. Циклы следует проводить с минимальным перерывом, практически один за другим. В этом случае излишняя влага в кладке постепенно улетучится, и кирпич и раствор станут монолитными.

© Сергей Батов, Москва, замечательный автор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

Камин-печь своими руками - фото и схема КАК СКЛАДИТЬ КАМИН СВОИМИ РУКАМИ ...

Помпейская печь своими руками (пошаговое фото) Как построить помпейскую печь и ...

Русская печь с тушкой своими руками (кладка и заказ) Отшлифуйте теплой печкой свою ...

Двухъярусная духовка своими руками (порядовки и фото) Как сложить двухъярусную духовку Плита высокая...

Горизонтальная печь для бани своими руками Горизонтальная конструкция каменки для сауны.

Печь в деревенском стиле своими руками - фото и схема КАК ПОСТРОИТЬ ДЕРЕВНЯЮ ПЕЧЬ -...

Помпейская печь своими руками - пошаговое описание конструкции Как построить помпейскую печь для себя. ..

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.
Быстрое изготовление кирпича Маленький дешевый ручной пресс для производства кирпича

Преимущество продукта

Владельцы малых кирпичных заводов Лучший выбор!

,Вы можете начать свой кирпичный завод с помощью этой маленькой удивительной кирпичной машины и от 3 до 5 рабочих.

Подвижная машина для производства глиняного кирпича YHB
0 1.0006

2. Подвижная, простая и компактная конструкция . Есть машина для изготовления кирпича и резки вместе.

3. Специально для районов с недостаточным электроснабжением. Дизельный двигатель мощностью 15 л.с. или двигатель мощностью 11 кВт можно использовать в качестве источника питания.Вы можете производить 20 000 штук кирпича в день при энергопотреблении менее 100 кВт / ч.

4. Очень проста в эксплуатации. Вам нужно всего за три шага, чтобы сделать кирпичики , которые вам нужны.

5. №1 продам безвакуумный кирпичный станок.

Малый глиняный ручной пресс для производства кирпича на складе, чтобы гарантировать своевременную доставку.

6. Video Link малой безвакуумной машины для производства кирпича YHB для вашей ссылки

1.Экструдер для малого кирпича Yuanhang с отрезной машиной

https://youtu.be/70t9_8d4tuw

2. Линия по производству малогабаритных кирпичных машин Yuanhang

https://youtu.be/pjfpRquNXgo

. Линия по производству глиняного кирпича

https://youtu.be/aNp0dLlGHAA

Серия YHB может производить только полнотелый кирпич, если вам нужны пустотелые глиняные кирпичи, не стесняйтесь обращаться ко мне по телефону +86155 0371 8390

для производства пустотелого кирпича.

Выберите машину для производства кирпича YHB 250, если:

Введение в компанию

We Yuanhang Machinery имеет интегрированных НИОКР, производства и торговли на одной линии ,

и специализируется на производстве кирпича. строительство кирпичной печи более 20 лет.

Более 800 кирпичных заводов в Китае. Опытные инженеры и технические специалисты для поддержки

вашего проекта с самого начала и до послепродажного обслуживания. Гарантировано Alibaba. Наше оборудование было

экспортировано в более чем 28 стран , таких как: Индонезия, Мьянма, Казахстан, Узбекистан, Россия,

Непал, Судан, Южная Африка, Уганда, Перу, Чили, Гана и т. Д.

Свяжитесь с нами

Ручной пресс для производства кирпича
.
Имитация кирпичной кладки своими руками - фото | Своими руками

Для начала сделаем небольшое отступление.

Имитация по окраске

Палитры цветов, их сочетания, узоры и фактура отделочных материалов имеют большое значение, ведь в вашем доме каждый уголок должен радовать глаз. Например, гладкие окрашенные стены - не единственный вид покрытия.

Абсорбция, нанесение рисунка на трафареты и накатка, придание текстуры протиранием губкой или тряпкой, работа сухой кистью - всего не перечислишь.

К особым приемам росписи относятся зернистость и рисунок, при которых кистью по лазурному имитируют фактуру натурального дерева. Кисть также способна создать иллюзию мраморной поверхности, и хотя эта техника довольно сложна в исполнении, результат впечатляет.

А лучший эффект дает масло лазури, нанесенное на полуглянцевое покрытие основы. Вены расписаны художественными масляными красками.

Но вернемся к нашим кирпичикам.Пример последовательности работ по покраске стен под кирпич показан на фото 1-12.

Ссылка по теме: Имитация кладки (1)

Имитация кирпичной кладки своими руками - фото

Перед началом работ небьющуюся часть стены следует защитить от случайного попадания краски малярной лентой.

Чтобы получить цвет кладочного раствора, мы смешиваем краски в следующих пропорциях: примерно 2,3-титановая белила, 1/6-умбра и 1/6-сажевый газ.

Накладываем фон на стену под цвет кладочного раствора. Это можно сделать губкой или тампоном от тряпки.

После высыхания краски на стене нужно поцарапать границы кирпичей! наша кладка

Чтобы кирпичи выглядели естественно, придется потрудиться, смешивая краски. Для этого пригодится и красный кобальт, и умбра жженая, и желтая охра и другие.

Сначала на выбранные места наносим краску основного цвета.В настоящей кладке все кирпичи обычно различаются оттенками.

Фактуру кирпичной поверхности можно придать губкой.

Теперь немного другим цветом закрашиваем другие участки под кирпичом ...

... и так далее, насколько позволяет фантазия и палитра цветов.

Для большей естественности можно с помощью зубной щетки сбрызнуть наши «кирпичики» темно-коричневой краской, имитируя ракушки и вкрапления.

Чтобы получилась объемная кладка, делаем мазок тонкой кистью.Темные штрихи должны выглядеть как тени выступающих кирпичей.

Осталось сделать бордюр - прикрепить поверх вагонки лакированную рейку - и стена готова.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

Имитация кирпичной кладки на кухне своими руками ИМИТАЦИЯ КИРПИЧА ИЛИ КУХНИ...

Моделирование угловой кирпичной кладки своими руками. Alabaster Corner Bricks Обои на стену ...

Раствор своими руками - фото и чертеж Самодельный раствор для кладки блока на ...

Имитация декоративного камня своими руками Если декоративный камень отслоился ... I не думайте ...

Деревенская печь своими руками - фото и схема КАК ПОСТРОИТЬ ДЕРЕВНУЮ ПЕЧЬ -...

Делаем мангал из кирпича своими руками - пошаговый мастер-класс КИРПИЧНЫЙ ГРИЛЬ УПРАВЛЕНИЕ СВОИМИ РУКАМИ -...

Как приготовить раствор для кладки печи Как сделать печь своими руками ...

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.
20 невероятно креативных способов повторного использования старых кирпичей

Наконец-то пришло лето, и с ним приходит желание выйти на улицу и украсить этот ландшафт. Если вы искали, чем заняться с этой грудой старых кирпичей, у меня для вас есть коллекция.

Независимо от того, есть ли у вас несколько кирпичей или стоит целый дом, есть отличный проект «сделай сам», который только и ждет, чтобы применить их. Я нашел отличную коллекцию из 20 невероятных проектов DIY, в которых используются кирпичи, а в некоторых случаях и ничего больше.Здесь есть все, от пешеходных дорожек до свечей и многое другое.
Вы знаете, как я люблю гулять летом. Я имею в виду, будь то садоводство и изучение новых способов выращивания картофеля или создание замечательного проекта на заднем дворе, я обожаю предлагать вам проекты по озеленению, и этот, возможно, один из моих любимых.

Итак, если у вас есть несколько кирпичей под рукой (если нет, сейчас самое время поразить эти дворовые распродажи и склады), и вам интересно, что с ними всеми делать, просто взгляните в этой коллекции.Я гарантирую, что вы найдете что-то, что поможет вам израсходовать эти старые кирпичи и в то же время украсить ваш сад.

1. Постройте кирпичную дорожку

Эти оставшиеся кирпичи идеально подходят для создания красивой неформальной дорожки или дорожки к вашей двери. Или используйте их, чтобы проложить пешеходную дорожку по вашему цветнику или в любом другом месте, где вы хотите добавить немного деревенского декора. Возможности безграничны, и сделать дорожку намного проще, чем вы думаете.
Учебник: home-dzine

2.Создайте вазоны / подсвечники

Это может быть одна из моих любимых идей украшения сада. Используя отверстия в кирпичах, вы можете создать эти великолепные горшки / подсвечники. Используйте область свечей, чтобы зажечь свечи с цитронеллой в летние месяцы, и избавьтесь от насекомых. Добавьте суккуленты на другом конце, чтобы придать всему саду роскошный и элегантный вид.
Учебник: deco-cool

3. Сделайте садовую скамейку

Создать красивую садовую скамейку из оставшихся кирпичей намного проще, чем вы думаете.Мне нравится идея сделать круглую скамейку вокруг костровой ямы, или вы могли бы просто сделать скамейку секционного типа и иметь место для всех. Если у вас есть бассейн внутри, подумайте о том, чтобы сделать скамейку вокруг одного конца.
Учебное пособие: houzz

4. Сделайте кирпичную окантовку для грядок

Это немного сложнее и может занять некоторое время, в зависимости от размера вашего сада. Вам нужно будет немного копнуть, чтобы разместить кирпичи, но только представьте, как они будут выглядеть великолепно, когда вы закончите.Эта идея окантовки великолепна и совсем не будет стоить много, если у вас уже есть несколько кирпичей под рукой.
Учебник: diyncrafts

5. Постройте водопад из кирпича

Хорошо, может быть, это мой любимый. Можете ли вы представить себе красоту, которую этот кирпичный водопад своими руками принесет в ваш дом? И вы будете совершенно поражены тем, насколько легко его можно построить. Вы также можете сделать это возле небольшого пруда или поставить его у бассейна. Хотя мне нравится прямо здесь, во внутреннем дворике.
Учебник: fishpub

6.Постройте ванночку для птиц

Используйте оставшиеся кирпичи, чтобы создать потрясающую ванночку для птиц во дворе или саду. Это тоже действительно просто. Вы просто складываете кирпичи друг на друга, любой высоты или ширины, которые вам нужны, и убедитесь, что вы «склеили» их вместе. Это отличное место, чтобы добавить большую миску для ванночки для птиц.
Учебное пособие: robinsnestingplace

7. Сделайте красочное искусство ярда

.
