Изготовление металлического мангала без сварки

Содержание

1. Разновидности мангалов.
2. Какое топливо нужно использовать?
3. Расход топлива.
3. Как разжечь мангал дровами и углем.
4. Инструмент и материалы.
5. Уличный мангал из металла.

Мангал – это печь открытого типа, работающая на дровах и углях. Благодаря такому приспособлению, можно приготовить такое вкусное и ароматное блюдо, как шашлык. В статье будет представлена информация о различных моделях жаровен, разновидности и расхода применяемого топлива, способах розжига дров, угля и изготовлении классической модели печи с разным уровнем размещения шампуров.

Разновидности мангалов.

Самый простой мангал можно изготовить из кирпичей или камней. При отсутствии каменного материала в земле выкапывается яма, а по краям укладываются ветки для поддержания шампуров. Распространённая конструкция жаровни состоит из металлических листов, соединенных между собой в коробку прямоугольной формы при помощи сварки или разъемного крепежа.
Мангалы подразделяются в зависимости от:

— применяемых материалов на земляные, каменные и металлические;
— размера на переносные (мобильные, не разборные) и стационарные;
— источника энергии на твердотопливные, электрические и газовые.

Какое топливо нужно использовать?
Для обеспечения интенсивности теплового излучения, чистоты дыма необходимо использовать следующие разновидности топлива:
1. Сухие ветки, стволы фруктовых деревьев, дуба, бука, акации. Из-за высокой концентрации канцерогенов, выделяемых в процессе горения, нежелательно применять сухой материал хвойных пород и березы.
2. Древесный уголь. Изготавливается из березы и дуба, яблони и вишни. Так же продается уголь низкого качества, который произведен из сосны или осины. Главное отличие качественного продукта в том, что он плотный, тяжелый и имеет насыщенный антрацитовый цвет (угольно-черный с серым блеском).
3. Угольные брикеты. Такой продукт получают из угля твердых сортов деревьев путем измельчения, смешивания с натуральным крахмалом и прессования в брикеты. Плотноупакованные изделия имеют определенный калибр, позволяющий точно определять расход топлива для разного количества приготовляемого мяса.

Расход топлива.

Расход топлива зависит от веса и типа приготовляемого продукта, направления и скорости ветра, температуры окружающей среды, характеристики мангала, качества древесины. Так как переменных, от которых зависит расход дерева, много, рассмотрим сколько нужно топлива для представленной модели.

Мангал размещен на улице возле стены, которая защищает огонь от ветра. Процесс происходит при температуре около 20 градусов Цельсия. Если это:

— 1 кг мясо свиньи (шашлык) или рыбы, тогда продукт будет готовиться 15 — 20 мин. , а средний расход топлива составит для дров / угля / брикетов из твердых сортов – 2,5 / 1 / 1 кг;
— 1 кг куриных окорочков, тогда для приготовления блюда потребуется затратить 25 — 35 мин. при этом средний показатель расхода топлива составит 3,5 / 1,5 / 1,5 кг.

Данные собраны в процессе проведения 12 экспериментов с мая по июнь.
Как разжечь мангал дровами и углем.
Приготовить в мангале уголь из дров очень просто. Намного сложнее разжечь огонь после того, как печь пробыла под проливным дождем. Для розжига топлива в мокром мангале можно поступить следующим образом:
1. Подготовить сухие ветки, поленья, в необходимом количестве для приготовления нужного объема пищи.
2. На мокрое дно жаровни уложить в один слой 3 — 4 полена из подготовленных.
3. На образовавшееся деревянное основание положить скомканную, в произвольной форме, бумагу и на нее в виде конуса уложить тонкие щепки, ветки, а затем поленья средней толщины.
4. Спичками или газовой горелкой подпалить бумагу.

5. После появления интенсивного пламени уложите остальной приготовленный деревянный материал и ожидайте появление угля.
Розжиг готового угля или брикетов можно произвести по следующей технологии:
1. Высыпите топливо из пакета в достаточном количестве.
2. При использовании угля подробите его на одинаковые куски.
3. Обильно и равномерно смочите топливо средством для розжига угля. Для этих целей желательно применять средство на основе парафина или головную часть самогона, так как указанные жидкости в процессе горения не выделяют специфический запах.
4. После 60 — 90 секунд обработанное топливо можно поджигать. Выдержка в указанный период времени необходима для впитывания средства в деревянную основу.
5. Опахалом, которое можно изготовить из плотного картона, создайте интенсивное горение.
6. После появления мощного теплового излучения пищу можно ставить на мангал.
Инструмент и материалы.
Для изготовления металлического мангала для улицы понадобится следующий инструмент и материал:
— дрель со сверлами по металлу диаметром 6, 10, 12 мм;
— болгарка с отрезным кругом;
— ножовка по дереву;
— гаечные ключи 10 – 12 мм;
— рулетка и карандаш;
— угольник под 90 градусов;
— металлический лист размером 600 X 1015 мм;
— уголок 45 X 45 мм, длиной 120 мм;
— уголок 35 X 35 мм – 5900 мм;
— уголок 25 X 25 мм – 2100 мм;
— труба сечением 3/4″ – 3 м;
— прут диаметром 8 мм и длиной 700 мм – 2 шт.;
— доска 70 X 25 мм – 3,4 м;
— болт с гайкой 40 X 6 мм в количестве 30 штук;
— саморез 20 X 3,5 мм – 14 шт.

Уличный мангал из металла

Процесс изготовления многоуровневого мангала будет проходить по следующим этапам:
Этап №1.
На приготовленных материалах произведите разметку и отрежьте болгаркой от:
— металлического листа боковые стенки размерами 660 X 140 мм – 2 шт., 455 X 140 мм – 2 шт. , 660 X 455 – 1шт.;
— уголка 45 X 45 два одинаковых по длине упора;
— уголка 35 X 35 четыре стойки для шампуров по 350 мм каждая, нижние соединительные элементы для мангала длиной 660 мм – 2 шт., 455 мм – 2 шт., и стола 650 мм – 2 шт., 455 мм – 2 шт.;
— уголка 25 X 25 стяжки-опоры 585 мм – 2 шт., 455 мм – 2 шт.;
— трубы 3/4″ четыре ножки по 750 мм каждая.
Доску распилите на семь брусков длиной 420 мм.
При по резке всех деталей необходимо учитывать ширину реза, равной около 2 мм.
Этап №2.
На стойках из уголка 35 X 35 согласно фото выполните разметку для получения стоек с правосторонним (2 шт.) и левосторонним (2 шт.) размещением пазов. Сверлом на 12 мм просверлите отверстия, и болгаркой вырежьте пазы для шампуров.

Этап № 3.
В двух нижних соединительных элементах для жаровни (35 X 35 X 660 мм), по краям с одной планки выпилите паз для состыковки уголков 35 X 35 X 455 мм вровень.
Этап № 4.
При помощи болтов присоедините соединительные элементы с боковыми стенками мангала.
Этап № 5.
К образовавшемуся каркасу болтами прикрепите дно.
Этап № 6.
К сформированному коробу по углам смонтируйте стойки для шампуров так, чтобы пазы были направлены вдоль ширины мангала.

Этап № 7.
Болтами к крайней части дна прикрепите упоры.

Этап № 8.
К паре ножек стола присоедините по одной стяжке-опоре длиной 455 мм. Стяните четыре ноги стяжкой-опорой на 585 мм.

Этап № 9.
В верхней части ножек по периметру установите соединительные элементы из уголка 35 X 35.

Этап № 10.
С обратной стороны стяжки-опоры на 585 мм просверлите отверстия для крепления доски.

Этап № 11.
В двух деревянных брусках по краям выпилите паз для размещения в нем крепежа стяжек-опор.
Этап № 12.
Установите бруски с пазами по краям полки стола и закрепите их саморезами. Произведите наполнение и фиксацию остальных досок полки таким образом, чтобы посередине образовался технический проем, способствующий комфортному обслуживанию площадки.

Этап № 13.
Поставьте мангал на стол, произведите разметку отверстий посередине стенок мангала на расстоянии указанном на фото 5 и 14.

Этап № 14.
В стенке жаровни размерами 660 X 140 мм проделайте отверстия диаметром 6 мм (всего 12 шт.), а в стенке 455 X 140 мм – 10 мм (всего 8 шт.).
Переносной металлический мангал собран и готов к тестированию.

Мангал своими руками: как сделать

DIY 07.03.2020 Оксана Швец

Фото: instagram.com

Что может быть лучше аромата свежего шашлыка во время отдыха на природе? Приятный вечер с друзьями на даче всегда подарит массу положительных эмоций. Это лучший способ отдохнуть от работы, суеты и повседневной рутины! Покупка мангала – не самое дешевое приобретение. Да и зачем, если его можно сделать своими руками?

1. Мангал из листовой стали

Самый простой и распространенный вариант изготовления – мангал из листовой стали. С ней легко работать, она просто собирается и требует минимум материальных, временных и трудовых затрат. Такие мангалы легкие и мобильные, но в то же время менее долговечны из-за тонких стенок.

Сварной мангал хорош тем, что ему не нужны дополнительные механические крепежи. Это хороший стационарный вариант для дачи или туристической базы. Сделай ножки из прочных уголков, сооруди складную подставку из профилей или декоративное кованое основание.

На длинных стенках прорежь вертикальные пазы-щели для шампуров. Лучше всего делать несколько видов прорезей разной глубины, чтобы регулировать количество жара и время приготовления. Снизу просверли отверстия для дренажа и вентиляции, а по бокам прикрути ручки для переноса. Сверху конструкцию можно покрасить специальной термостойкой эмалью.

Фото: tmzs.ruФото: pechiexpert.ru

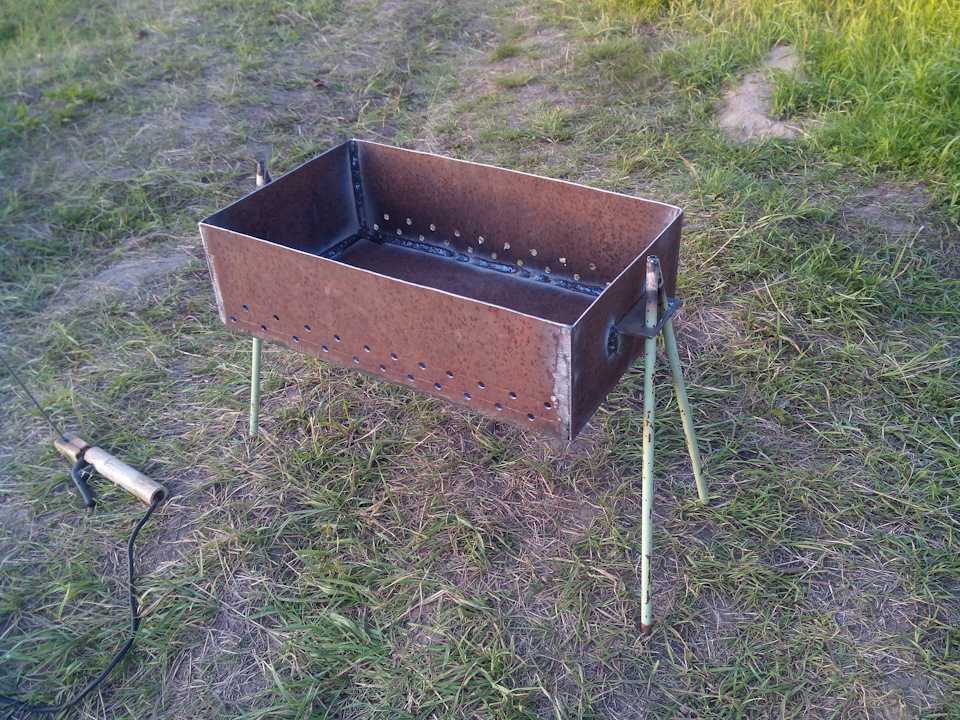

2. Стальной мангал без сварки

Способ изготовления стального мангала без сварки на самом деле почти не отличается от классической схемы. Только для соединения всех деталей ты используешь уголки, болты, пазы и гайки. Это хороший вариант, если тебе нужна разборная мобильная конструкция, которую можно возить с собой.

Расчерти, разметь и вырежи все детали болгаркой или ножовкой по металлу. Подогни нижнюю часть боковых стенок тисками для простоты и аккуратности сборки. Точно так же обработай примыкания длинных и коротких стенок – по сути, у тебя получится коробка.

Фото: krrot.netФото: en.melanti.com

3. Стационарный мангал из кирпича

Первым делом нужно найти подходящее место, огражденное от ветра и пыли. Кирпичный мангал – стационарный, так что придется выровнять и подготовить площадку, обзавестись навесом и коммуникациями. Это хороший вариант для крытой беседки или террасы со столиком, стульями или шезлонгами.

Для строительства мангала бери только огнеупорный кирпич, потому что силикатный не справится с такими условиями. Выбери подходящий чертеж или скомпонуй сразу несколько – это легко сделать даже без опыта. Кирпичный мангал – это своего рода конструктор, так что ты можешь экспериментировать с формой и конфигурацией.

Для фундамента выкопай ровную яму без перепадов высоты и с запасом около 5 см со всех сторон. Закрой дно шлаком, установи опалубку, уложи армирующую сетку и залей конструкцию бетоном. Фундаменту нужно простоять хотя бы три дня, чтобы он полностью просох и затвердел.

Чтобы выровнять основание, залей тонкий слой стяжки и уложи слой гидроизоляции. Топку выкладывай из полнотелого огнеупорного кирпича, а стенки – из обычного пустотелого. Большие массивные конструкции армируют металлическими стержнями для долговечности. В качестве крыши-навеса можно использовать металлочерепицу или поликарбонат.

Фото: landshaftdizajn.ruФото: vitospb.ru

4. Мангал из камня

Мангал из камня отличается от кирпичного по большей части только внешним видом. Он массивный, фактурный, эффектный, с естественной текстурой и причудливыми формами. Такой мангал легко вписать в ландшафтный дизайн, и он в полной мере соответствует актуальным эко-трендам.

Сделать каменный мангал своими руками сложнее, чем кирпичный, из-за подготовки материалов. Но взамен ты получаешь удивительные декоративные свойства и настоящее произведение искусства. Очень интересно смотрятся конструкции с нарочито грубой и хаотичной кладкой.

Можешь смело брать и натуральный, и искусственный камень: первый прочнее, а второй – проще в работе. В основном, это гранит, песчаник, сланец, доломит, кварцит или шунгит. Сложнее всего работать с грубыми неотесанными булыжниками, проще – с плитняком, слоевищем или рваным бутом. Для укладки используется цементно-песчаная смесь или специальные составы с модификаторами.

Стенки каменного мангала не обязательно должны быть идеально ровными, но точно – прочными и устойчивыми. Тщательно промазывай все стыки раствором, плотно подгоняй их друг к другу и укрепляй слабые места металлическим прутом. Важно, чтобы все скобы для гриля и другие элементы в жаровне находились на одном уровне.

Фото: rci76.ru

5. Мангал из металлической бочки

Чтобы сделать маленький мангал своими руками, тебе понадобится металлическая бочка на 60 или 100 литров. Краска на поверхности вспузырится от температуры, так что сними ее шлифовальным диском или жесткой щеткой. Режь бочку строго по разметке под линейку, а потом – зачисти и зашлифуй срезы. Средний размер крышки – около четверти окружности с отступами от краев в 3-5 см, хотя можно попросту разрезать пополам.

Чтобы сделать крышку откидной, прикрути обычные дверные петли или мебельные петли для распашных фасадов. Чтобы ее было удобно открывать, привари дверную ручку, а для фиксации мангала в открытом виде установи сзади крючок. Если приварить по краям среза стальную ленту, крышка точно не будет проваливаться в бочку.

Соедини две широкие трубы диаметром около 7 см под углом в 90 градусов. Для этого срежь их край по диагонали и плотно провари стык, не оставляя зазоров. Прорежь сбоку бочки круглое отверстие и привари к нему готовый дымоход, а снизу оставь несколько мелких отверстий для дренажа.

Прочная прямоугольная труба размером около 3х5 см идеально подходит для складной или стационарной подставки. Из тонких стальных прутьев получится держатель для решетки. Из остатков трубы или прута сделай боковые ручки, чтобы переносить мангал. Саму решетку вырежи из нержавеющей сетки или просто купи готовую для гриля.

Фото: tvoidvor.comФото: vestnikao.ru

6. Мангал из газового баллона

По своей сути газовый баллон – это та же бочка, и мангал из него делают по тому же принципу. Его даже не нужно специально покупать – подойдет старый цилиндрический баллон из-под пропана объемом 50 литров. А из баллона на 27 литров получится отличный мобильный мангал, который можно возить с собой в багажнике.

Особое внимание удели мерам предосторожности – не спеши резать баллон, даже если газа внутри уже нет, потому что там все равно остается конденсат, остатки пропана и давление. Сначала открути вентиль, опустоши баллон, наполни его водой, переверни на бок и оставь так хотя бы на пару часов.

Еще одно преимущество баллона перед бочкой – наличие почти готового вывода для дымохода. Просто отрежь вентиль, обработай края и привари трубу на это место. Если планируешь использовать мангал с открытой крышкой, то дымоход и вовсе не обязателен!

Фото: soloserv.

ruФото: stankiexpert.ru

Видео: Мангал из металла своими руками — DIY

Как склеить металл без сварки – сделать из металла

Нужно приклеить металл к металлу, но нет доступа к сварочному аппарату? У вас не обязательно нет вариантов. Сварка, как правило, лучший способ, но может быть несколько альтернатив, которые могут подойти вам.

В этом посте я опишу три варианта, их плюсы и минусы:

Способы скрепления металла без сварки:

Эпоксидная смола
Клепка/болтовое соединение
Пайка
Или просто наймите сварщика.

Содержание

Эпоксидная смола

Вероятно, это самый популярный вариант для начинающих. Это определенно самое простое и дешевое решение, но оно не всегда оправдывает ожидания.

Это может быть хорошим вариантом для неструктурных компонентов. Если вам нужно просто что-то закрепить на месте, и ему не нужно удерживать реальный вес, то это может работать очень хорошо.

Профи

Глупо просто. Смешайте две части эпоксидной смолы, затем нанесите их на детали, которые вы хотите склеить.

Это быстро и удобно. Обычно это довольно приличный способ временного ремонта, пока вы не купите сварочный аппарат.

Минусы

Не принимайте эти заявления о «тридцати миллионах фунтов на квадратный дюйм». Обычно они мало что значат.

Хотя материал хорошо прилипает, он очень хрупкий. Чтобы разорвать его на кусочки, многого не нужно. Стекло тоже крепкое, но тоже бьется.

Насадки для эпоксидной смолы

Во-первых, она не будет должным образом прилипать ко всем металлам. Например, полированный алюминий практически невозможно склеить.

Если вы склеиваете металл эпоксидной смолой, очень важно тщательно очистить поверхность металла. Если металл гладкий, он, вероятно, не очень хорошо приклеится. В крайнем случае, потрите его абразивным диском или наждачной бумагой.

В качестве альтернативы вы можете протравить металлическую поверхность. Это даст красивую неровную поверхность, в которую эпоксидная смола действительно может вгрызаться. Если вы еще этого не сделали, ознакомьтесь с моей статьей о травлении в морской воде. Это до глупости просто, и у вас, вероятно, уже есть все необходимое для этого. Это даст эпоксидной смоле большую площадь поверхности, за которую она будет держаться.

Основная ошибка №1, которую совершают люди при использовании эпоксидной смолы, заключается в неправильной подготовке поверхностей. Убедитесь, что они совершенно чистые и не содержат масла. В идеале используйте металлический препарат для получения адгезии.

Что касается эпоксидной смолы, убедитесь, что вы используете правильный материал. Многие вещи «общего назначения» просто не очень хорошо работают на металле, что бы там ни говорили на лейбле.

Если вы пытаетесь склеить металл, который не нагревается, я рекомендую эту эпоксидную смолу. Для металлов, которые будут подвергаться более высоким температурам, это тот, на который стоит обратить внимание.

Клепка или болтовое соединение

Это определенный шаг вперед по сравнению с эпоксидной смолой, если вы в состоянии это сделать. Заклепки или болты не сломаются (надеюсь) и могут выдержать значительно больше злоупотреблений. Механическое соединение почти всегда будет прочнее, чем простое склеивание чего-либо.

Профи

Это может быть постоянным решением. Клепка на самом деле довольно проста, а инструменты дешевы. Болтовое крепление имеет то преимущество, что оно может быть непостоянным. Вы всегда можете разобрать его позже.

Минусы

Это не всегда практично. Например, склепать трубы вместе очень просто. Даже если вы можете это сделать, вам может не понравиться результат. И клепка довольно хорошо только для листового металла.

Болтовое крепление может быть немного более универсальным, но вам также придется установить либо гайку, либо нарезать резьбу на одном из кусков металла. Это в основном просто больше работы.

В любом случае вам нужно будет просверлить несколько отверстий и выровнять детали.

Наконечники для заклепок и болтов

Клепка с выдвижными заклепками определенно является самой простой в использовании. Инструменты недорогие, делаются быстро и легко. Вот установка, которую я рекомендую.

Болтовое крепление простое. Просто возьмите то, что вам нужно, в хозяйственном магазине и поговорите с членом команды, если вы в чем-то не уверены. Существует множество типов винтов и болтов для различных целей, поэтому просто объясните, что вы пытаетесь сделать.

Если вы хотите что-то гибридное из двух и действительно крутое, попробуйте приспособление для вставки заклепок. Он устанавливает гайку в кусок металла, используя те же принципы, что и клепальный пистолет (нажмите на ручки, и гайка расширится, пока она не застрянет в металле), и в результате получится отверстие с резьбой, в которое поместится крепежный винт. Он очень прочный и чрезвычайно популярен при ремонте/модификации автомобилей.

Вот видео, которое покажет вам, как это работает:

Пайка

Это может быть более дешевый вариант с точки зрения установки. Это также надежный способ соединения труб. Для пайки вы используете газовую горелку, чтобы нагреть два куска металла с флюсом, чтобы защитить его от коррозии. Затем вы используете припой (разнородный металл с более низкой температурой плавления), чтобы прочно склеить две части вместе.

В результате получается действительно прочный металлический «клей», который может выдержать много злоупотреблений.

Профи

Он очень прочный, это не так сложно, как только вы освоите его, и он очень хорошо подходит для соединения труб. Это то, что сантехники используют для соединения медных труб, и они служат десятилетиями под высоким давлением.

Особенно хорошо подходит для цветных металлов, таких как медь.

Минусы

Требуется немного практики, а материал должен перекрываться, чтобы быть эффективным. Это не лучшее решение для металла, который нужно соединить встык (например, две трубы, которые не влезают одна в другую).

Он также не подходит для всех металлов, а для некоторых требуется довольно мощный (и более дорогой) факел. Для пайки железа и стали вам обычно понадобится кислородно-ацетиленовая горелка, которая обойдется вам в несколько сотен долларов за набор для начинающих.

Советы по пайке

Посмотрите несколько видеороликов, чтобы узнать, как правильно очистить поверхность материала и «увлажнить» места соединения. Убедитесь, что ваша горелка и припой подходят для металла, с которым вы работаете.

Вот моя рекомендация по комплекту резака, который подойдет для подавляющего большинства применений.

Для небольших проектов или для простого соединения медных трубок возьмите эту горелку и это топливо.

Вы уверены, что не умеете сваривать?

Честно говоря, сварка обычно является лучшим решением, особенно для соединения стали со сталью. Сварочный аппарат новичка, который получит работу, стоит на удивление дешево (хотя, конечно, все относительно).

Если вы хотите просто взглянуть на то, что вы можете получить за небольшой недорогой сварочный аппарат, проверьте это на Amazon. Это действительно дешевый комплект для начинающих, но вы сразу же начнете работать. У меня была похожая модель в течение нескольких лет для случайного проекта, и она работала просто отлично.

Все эти решения намного лучше, чем клейкая лента и жевательная резинка, но для каждого применения есть свое решение. Если есть один вариант, который вам не подходит, проведите небольшое дополнительное исследование, чтобы узнать, использует ли кто-нибудь этот метод аналогичным образом.

Мангал металлический своими руками: стационарный, переносно-сборный

Любим, если позволяет погода, с друзьями жарить шашлыки на свежем воздухе. Впрочем, если погода не позволяет, тоже… жарим. Но в любую погоду шашлык без мангала – дело несерьезное. Если у вас частный дом или дача, можно сделать добротную стационарную установку, совмещающую в себе мангал и мангал. Обычно их делают частично из кирпича или природного камня, частично из металла. Если не хочется строить что-то серьезное, можно сварить металлический мангал и поставить рядом — на заднем дворе под навесом, в гараже, в кладовке и т. д. Если вы любитель отдыха на природе в любом виде , без переносного мангала не обойтись. Причем такой, который будет удобно носить/перевозить. Вот о том, как сделать мангал из металла своими руками и пойдет речь далее.

Жарим шашлыки когда позволяет погода, а когда нет… поэтому мангал нужен в любое время года

Содержание артикула

1 Размер мангала из металла
2 Изготовление стационарных моделей
- 2.1 Способ первый: с минимумом сварных швов
- 2.2 Способ второй: сварка лота
- 2.3 Способ третий: на каркасе из уголков
3 Мангал разборный металлический своими руками

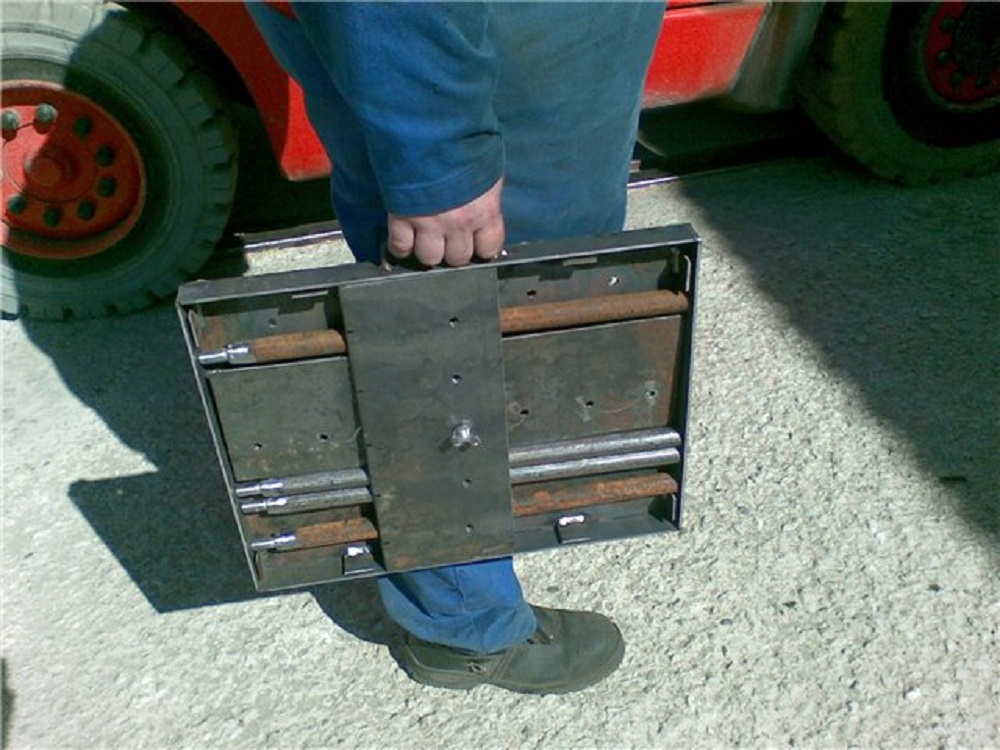

8 90 3.1 Складные (раскладные) мангалы в чемодане и без
3.2 Мангалы сборно-разборные

4 Чем покрасить металлический мангал

5 Чертежи

Размер мангала из металла

Из всех параметров металлических мангалов только высота стенок (боковые) остается более-менее постоянной: обычно она находится в пределах 13-15 см. Если сделать ее меньше, то близлежащие угли будут подгорать мясо, если поднять выше, то для нормальной жарки потребуется много углей. И не всегда у нас есть возможность или желание ждать, пока их будет подготовлено достаточно большое количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры металлических жаровен подбираются исходя из ваших личных предпочтений или обстоятельств:

Иногда делают еще и вторую плиту с продольными отверстиями на дне, наподобие решетки. Наверное, это нужно, чтобы металл внизу не прогорел, но и без этой детали вполне можно обойтись.

Конструкции металлических мангалов особым разнообразием не отличаются. Это мангал на ножках. Размеры мангала и высота ножек все изменения. Есть, конечно, настоящие произведения искусства, но есть и более простые варианты для выхода на природу.

Изготовление стационарных моделей

Есть несколько способов. Они не сильно отличаются, но разница все же есть.

Способ первый: с минимумом сварных швов

Его можно использовать, если у вас есть достаточно большой кусок металла, чтобы удержать всю развертку. При этом размечаем все найденные выше размеры, вырезаем «лишние» уголки. Затем аккуратно подровняйте складки болгаркой: так будет легче гнуться.

Начинаем все с того, что на листе металла наносим размеры, затем вырезаем лишние углы (для увеличения размера рисунка кликните по нему левой кнопкой мыши)

Далее начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходят инверторные сварочные аппараты. Наверное, мангал – лучшее изделие для начинающего сварщика. Нет необходимости в герметичности швов. Отверстия даже приветствуются – через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый мангал-ящик.

Согните заготовку, затем сварите швы (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Если используется тонкий металл — 1,5-2 мм, дно и стенки могут гнуться. Чтобы этого не произошло, их можно армировать уголком или профильной трубой.

Дно и стенки можно усилить, чтобы они не гнулись от высоких температур

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но можно использовать оба. Как приварить ножки из труб к металлическому мангалу смотрите на фото. Кстати, по такому же принципу можно сделать ножки и у разборного мангала – диаметры подбирайте так, чтобы они плотно прилегали. Либо приварить к днищу гайки, а на гладких штуцерах соответствующего диаметра нарезать резьбу.

Как прикрепить ножки-трубы к низу металлического мангала (для увеличения картинки нажмите на нее левой кнопкой мыши)

Еще один способ сделать ножки из уголков или профильной трубы. Здесь еще проще: вы свариваете углы.

В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сечения

Способ второй: сварка лота

Этот чехол подойдет вам, если у вас есть металл, но он выпускается мелкими кусочками . Потом просто вырезаем нужные заготовки, а потом их свариваем. В этом случае, конечно, нужны более качественные сварные швы: их длина намного больше.

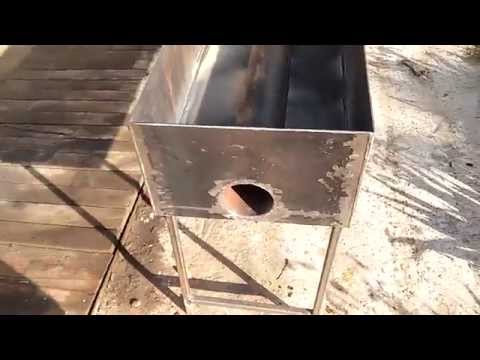

Второй способ сделать мангал из металла своими руками — это вырезать все необходимые детали для коробки и потом сварить (для увеличения размера картинки кликните по ней левой кнопкой мыши)

После короб собран, осталось приварить ножки. Здесь нет никаких различий. Несколько вариантов описаны выше.

Как сделать беседку из металла для посиделок с шашлыком читайте здесь.

Способ третий: на раме из уголков

Последовательность действий отличается от второго варианта. Возможно, это более правильный способ: здесь есть каркас, который не даст металлу прогибаться. В целом такой самодельный мангал получается более прочным. После последовательность работ следующая:

сварить каркас из уголков (на фото слева) или профильной трубы (на фото справа)

приварить к нему дно, а после — стенки.

Жаровни металлические на каркасе

Ну а если вы делаете мангал для себя, своими руками, то возможно имеет смысл предусмотреть для удобства столешницу и/или рамку для хранения шампуров, как на фото ниже. Жаровня армирована профильной трубой по верхнему краю. Арматура приваривается, чтобы можно было вставить «добавки». Так что и стол, и подставка для шампуров — можно вставлять или не вставлять по желанию.

Мангал самодельный из металла с опциями: стол и подставка для шампуров (для увеличения картинки кликните по ней левой кнопкой мыши)

А для любителей делать все основательно есть идея железного мангала под навесом. Хорошо сделано. Такой металлический мангал с крышей сделал начинающий сварщик. Он использовал этот проект для обучения: научился варить инверторной сваркой. Очень хорошая идея, и хорошее исполнение.

Самодельный мангал под навесом с «кухонным» уголком (для увеличения картинки нажмите на нее левой кнопкой мыши)

Если вас интересуют мангалы, которые быстро изготавливаются и не требуют специальных навыков, платите внимание на мангалы из газовых баллонов.

Мангал разборный металлический своими руками

Для выездов на природу, охоту или рыбалку больше подойдет легкий переносной разборный вариант. Подобные изделия есть в магазинах, но они сделаны из очень тонкого металла и служат долго. Поэтому лучше сделать переносной мангал своими руками.

Бывают нескольких типов:

складные;
сборные.

Мангалы складные (раскладные) в чемодане и без

Складные мангалы изготавливаются чаще всего в виде чемодана. Некоторые из них имеют ручки для переноски. Другим требуется отдельный кейс или какой-нибудь дипломат-чемоданчик.

Жаровня в чемодане — хорошая идея (для увеличения картинки нажмите на нее левой кнопкой мыши)

В этой версии хозяин сделал мангал из металла под имеющийся чемодан. Детали крепятся к металлическим дверным петлям. Их сварили ручной электродуговой сваркой. Конкретно у этой модели ножки уж больно тонкие, но это издержки компактности.

Еще один вариант переносного кемпингового барбекю. Его тоже можно «упаковать» в чемодан, а можно сшить холщовый мешок: дешево и сердито.

Еще один мангал, который можно положить в чемодан (для увеличения размера картинки нажмите на нее левой кнопкой мыши)

В этом варианте дно выполнено со складывающимися ножками. Остальные детали укладываются внутрь отдельно. Боковины скрепляются между собой пропилами, идущими до середины высоты в разные стороны.

Мангалы сборно-разборные

Отличаются от предыдущих тем, что состоят из отдельных, не скрепленных между собой частей. Собраны на месте. Способы сборки разные — где-то несколько болтов, где-то — пазы и прорези. При изготовлении сварка не нужна, но понадобится болгарка с алмазным диском или пила по металлу.

Сборный металлический мангал, представленный на фото, напоминает детский конструктор. Идея интересная, реализация отличная. Сварка не нужна, но необходимо владение болгаркой. Если нет навыка такого уровня, можно допилить самые сложные места пилой по металлу. Если вы решили сделать что-то подобное своими руками, сначала сделайте макет в картоне. Желательно брать его такой же толщины, какой вы будете использовать металл. Соберите готовый макет, настройте его так, чтобы все было идеально. Затем можно перенести выкройки на металл.

Мангал металлический без сварки изготовлен из нержавеющей стали (для увеличения размера картинки нажмите на нее левой кнопкой мыши)

Следующие складные мангалы выполнены по типу продаваемых в магазинах. В них ножки делаются из уголков, в ножках делаются вырезы в виде язычков. Эти вкладки слегка изогнуты. Для этих выступов в боковинах сделаны отверстия. При сборке борта «надеваются» на выступы.

Барбекю разборная из металла — легко сделать своими руками (чтобы увеличить размер картинки, кликните по ней левой кнопкой мыши)

Дно в такой модели сборного мангала ничем не фиксируется. Нижняя часть боковин загибается внутрь на 3-4 мм. После закрепления их на ножках по периметру получается бортик. Нижняя часть подходит к этой стороне. Имея опыт эксплуатации именно такой модели, могу сказать, что конструкция получается достаточно шаткой и с ней нужно вести себя осторожно: установив, вы ее не сдвинете, иначе все может развалиться. Но наша решетка сделана из очень тонкого металла 1 мм. Возможно, если использовать большую толщину, проблем не будет.

Еще один вариант сборного мангала отличается от предыдущих тем, что его ножки кованые. К ним крепятся боковины за счет специальных пластин.

Мангал сборно-разборный на кованых ножках (для увеличения размера картинки нажмите на него левой кнопкой мыши)

А самый простой из металлических мангалов вы увидите на фото ниже. Если у вас есть два куска уголка и болгарка, вы сможете сделать его за несколько минут. Если не получается согнуть, можно просверлить отверстия и закрепить болтом с гайкой.

Простейшая металлическая шашлычная машина. Вы можете сделать это самостоятельно за несколько минут

Установите его над ямой для костра, вбивая ножки в землю. Не очень удобно, но очень просто. На «пожарный» случай сойдет.

Как покрасить металлическую жаровню

Если вас сильно беспокоит ржавчина на металле, то придется счищать ее вручную. Желательно не использовать никаких химикатов, работать только кистями, шкурками. Вы можете покрасить его, если хотите. А вот краски должны быть термостойкими, а еще лучше – термостойкими, ведь только они могут выдержать температуру горения дров. Есть несколько вариантов:

краска термостойкая CERTA (Церта) выдерживает до +900°С, есть другое название этой же краски ОС-82-03Т;
эмаль термостойкая Ржавчина-олеум, годится до +1093°С, матовая, иногда белого, серого, черного цвета;
термостойкая эмаль (краска) «КО-8101» выдерживает нагрев до +650°С, имеется двенадцать основных цветов;
КО-8111 Thermica также обладает антикоррозионными свойствами, выдерживает нагрев до +600°С.

Если хотите, чтобы гриль был красивым, обратите внимание на кирпичи.
