Левитирующий светильник своими руками: Как сделать «левитирующий» ночник — НА ПРИМЕРАХ

Содержание

Как сделать "левитирующий" ночник - НА ПРИМЕРАХ

Как сделать "левитирующий" ночник своими руками - Как сделать "левитирующий" ночник

В этой статье я расскажу вам, как сделать светильник своими руками, который прост в сборке и не требует никаких дополнительных инструментов.

Видео полного процесса, как сделать светильник своими руками:

НЕОБХОДИМЫЙ ИНСТРУМЕНТ:

  • Лобзик
  • Зажим
  • Дрель
  • Горячий клей пистолет
  • Клей для дерева
  • Квадратная линейка
  • Линейка
  • Кисточка
  • Наждачная бумага зернистостью 80-120 и 220
  • Ножницы

НЕОБХОДИМЫЕ МАТЕРИАЛЫ:

  • Деревянная доска размером 1,5 х 1,5 см длиной около 210 см
  • Деревянная доска размером 3 х 3 см длиной около 60 см
  • Светодиодная лампа (теплого белого цвета), 7 Вт
  • Цоколь (ламповый)
  • Кабель питания с переключателем Вкл. / Выкл.
  • Краска
  • Двусторонний скотч
  • Бумага А4 / цветная бумага / скоросшиватель пластиковый

Деревянные детали

Деревянные детали - Как сделать "левитирующий" ночник

Деревянные детали:

  • 8 шт.: 1,5 х 1,5 см х 13 см
  • 3 шт.: 1,5 х 1,5 см х 25 см
  • 1 шт.: 1,5 х 1,5 см х 23 см
  • 4 шт.: 3 х 3 см х 12 см

Склеиваем первую часть

Склеиваем первую часть - Как сделать "левитирующий" ночник

Приклейте две детали длиной 25 см с двумя деталями длиной 13 см. Держите детали в течение 3-5 минут. Для ускорения процесса сушки клея используйте фен.

Склеиваем вторую часть

Склеиваем вторую часть - Как сделать "левитирующий" ночник

Приклейте детали длиной 23 см и 25 см с двумя деталями длиной 13 см.

Склеиваем основание для светильника

Основание для светильника - Как сделать "левитирующий" ночник

Приклейте четыре детали длиной 12 см и закрепите их. Подождите 20-24 часа, пока деревянный клей полностью не высохнет.

Склеиваем раму для ночника

Склеиваем раму для ночника - Как сделать "левитирующий" ночник

Склеиваем рамку для ночника из получившихся склеенных деталей и последних 4-х деталей длинной 13 см.

Придавливаем и ждем

Придавливаем и ждем - Как сделать "левитирующий" ночник

Добавьте что-то тяжелое на каждый угол светильника. Подождите 20-24 часа до полного высыхания клея.

Делаем отверстия

Делаем отверстия - Как сделать "левитирующий" ночник

Просверлите отверстие для кабеля питания на задней части светильника (возле 23 см детали).

Зашкуриваем

Зашкуриваем - Как сделать "левитирующий" ночник

Сначала обработайте всю поверхность наждачной бумагой 80, а затем с зернистостью 200.

Размечаем место склеивания

Место склейки - Как сделать "левитирующий" ночник

Отметьте место склеивания рамки и основания светильника. Рамка ночника должна располагаться в 3 см от краев основания.

Соединяем раму и основание

Приклеиваем раму и основание - Как сделать "левитирующий" ночник

Добавьте клей на отмеченные места, поместите рамку на основание и прижмите ее чем-то тяжелым. Оставьте на 20-24 часа до полного высыхания клея.

Покраска

Картина - Как сделать "левитирующий" ночник

Я использую белую краску на водной основе. У нее почти нет неприятного запаха, так что с ней можно работать в доме.

Размещаем кабель питания

Размещаем кабель питания - Как сделать "левитирующий" ночник

Протяните кабель питания через отверстие и соберите патрон лампы. Проверьте его, прежде чем приступать к следующему шагу. Я использую патрон Е27 Т210, который подключается к сети переменного тока (120-250В).

Приклеиваем кабель питания

Приклеиваем кабель питания - Как сделать "левитирующий" ночник

Нанесите горячий клей вокруг кабеля, чтобы вы случайно не могли его вытащить.

Приклеиваем цоколь к основанию ночника

Приклеиваем цоколь к основанию светильника - Как сделать "левитирующий" ночник

Нанесите горячий клей на нижнюю часть цоколя и быстро прижмите его к основанию светильника.

Добавляем еще немного горячего клея

Добавляем еще немного горячего клея - Как сделать "левитирующий" ночник

Добавьте еще немного горячего клея вокруг цоколя для надежного крепления.

Вырезаем бумажные детали

Вырезаем бумажные детали - Как сделать "левитирующий" ночник

Вырежьте две детали 12,5 см х 24 см из двусторонней оранжевой бумаги. Приклейте двусторонний скотч на концах бумаги.

Размещаем бумажные детали

Размещаем бумажные детали - Как сделать "левитирующий" ночник

Разместите кусочки бумаги, чтобы они были на одинаковом расстоянии от левого и правого краев светильника.

Бумага А4

Бумага А4 - Как сделать "левитирующий" ночник

Приклейте на бумагу формата A4 двустороннюю ленту.

Склеиваем бумагу А4

Приклеиваем бумагу А4 - Как сделать "левитирующий" ночник

Приклейте бумагу формата А4 на заднюю сторону лампы.

Вырезаем ножки для светильника

Картину резать ноги для светильника - Как сделать "левитирующий" ночник

Приклейте немного двустороннего скотча на любой резиновый материал, который у вас есть, и вырежьте четыре ножки для основания светильника.

Приклеиваем ножки

Приклеиваем ножки - Как сделать "левитирующий" ночник

Приклейте все четыре ножки к основанию светильника. Постарайтесь приклеивать как можно ближе к краям основания ночника для лучшей устойчивости.

Выбираем правильную лампу

Освещение с разными лампами - Как сделать "левитирующий" ночник

Сначала я использовал стандартную светодиодную лампочку 14 Вт, но свет был слишком ярким, поэтому я заменил ее на 7 Вт светодиодную лампу накаливания теплого белого цвета. Это дало больше красивых цветов в ночное время.

Другие материалы, которые можно использовать

Пластиковые скоросшиватели (папки) - Как сделать "левитирующий" ночник

Если вам не нравится использовать бумагу, и вы хотите получить более прочный материал, вы можете использовать заднюю сторону пластиковых скоросшивателей. Они дешевые, имеют приятную текстуру и бывают разных цветов.

Финальный результат

Варианты ночника из разных материалов - Как сделать "левитирующий" ночник

Окончательный внешний вид и несколько вариантов с другими материалами (пластиковые скоросшиватели).

Онлайн 3D модель - https://www.tinkercad.com/things/h7xeuXKbatF



Источник: http://www.instructables.com/id/DIY-Floating-Night-Lamp/

Лицензия: http://creativecommons.org/licenses/by-nc-sa/2.5/

Светодиодная лампа – левитрон


Близятся новогодние праздники. А как прийти в Новый год без подарка, к родным, близким и друзьям. И в тоже время, еще не потеряла актуальности старая присказка, что лучший подарок – это подарок сделанный своими руками. А почему бы и нет, давайте попробуем сделать кому-либо оригинальный новогодний подарок.

В качестве такого подарка предлагается изготовить простейший левитрон. Магнитная левитация всегда выглядит впечатляюще и завораживающе. С помощью невидимой электромагнитной силы поднимем и удержим в воздухе небольшой неодимовый магнит. Создание парящего эффекта осуществляется поднятием и опусканием магнита в очень небольшом диапазоне высот, но с высокой частотой. Такое устройство сегодня можно сделать самому. И для этого не обязательно тратить много денег и времени.

В данной статье рассмотрим схему и технологию изготовления магнитного левитрона из простых и дешевых компонентов.

Схема устройства для магнитной левитации представлена ниже.

Принцип работы устройства
С помощью данной схемы, катушка L1 создает определенное электромагнитное поле, которое удерживает на весу постоянный магнит. Так как равновесное положение крайне не стабильно, для удержания магнита в схеме используется система автоматического контроля и управления. Датчиком контроля положения, служит магнитоуправляемый датчик MD1, на основе эффекта Холла. Он расположен и закреплен в центре катушки, со стороны рабочего торца.

Работа датчика Холла (MD1) заключается в понижении выходного сигнала (выв.3), вплоть до отключения, при нарастании статического или динамического магнитного поля. При понижении магнитного поля, все наоборот. Датчик Холла работает при небольшом напряжении питания (4…20 V) и малом токе (3…20 mA), управляя при этом силовым транзистором VT1.

Светодиод LED1 служит для визуального контроля над работой устройства.
Диод VD2 обеспечивает быстродействие работы катушки.

Схема работает следующим образом.
При включении устройства, ток проходит через катушку L1 и открытый транзистор VT1.
При этом катушка создает магнитное поле и начинает притягивать постоянный магнит. Магнит притягивается к электромагниту, но поднимаясь, он попадает в зону действия датчика положения (МD1) и своим магнитным полем переключает его. При этом подается сигнал на транзистор VT1, который отключает электромагнит. Тогда постоянный магнит начинает падать, но выйдя из зоны чувствительности датчика, вновь включает электромагнит. При этом магнит вновь вынужден двигаться к электромагниту. Таким образом, постоянный магнит непрерывно колеблется около определенной системой точки.

Для того, чтобы постоянный магнит в процессе колебаний не перевернулся, его положение стабилизируют, например, закрепив к нему что либо снизу. При перевороте магнита, меняется его полюс, обращенный к датчику положения МD1 и схема перестает работать, так как датчик управляется только южным полюсом магнита.

Изготовление устройства

1. Основу устройства левитрона определяет катушка электромагнита. Ее выбор будет во многом определять конструкцию устройства.

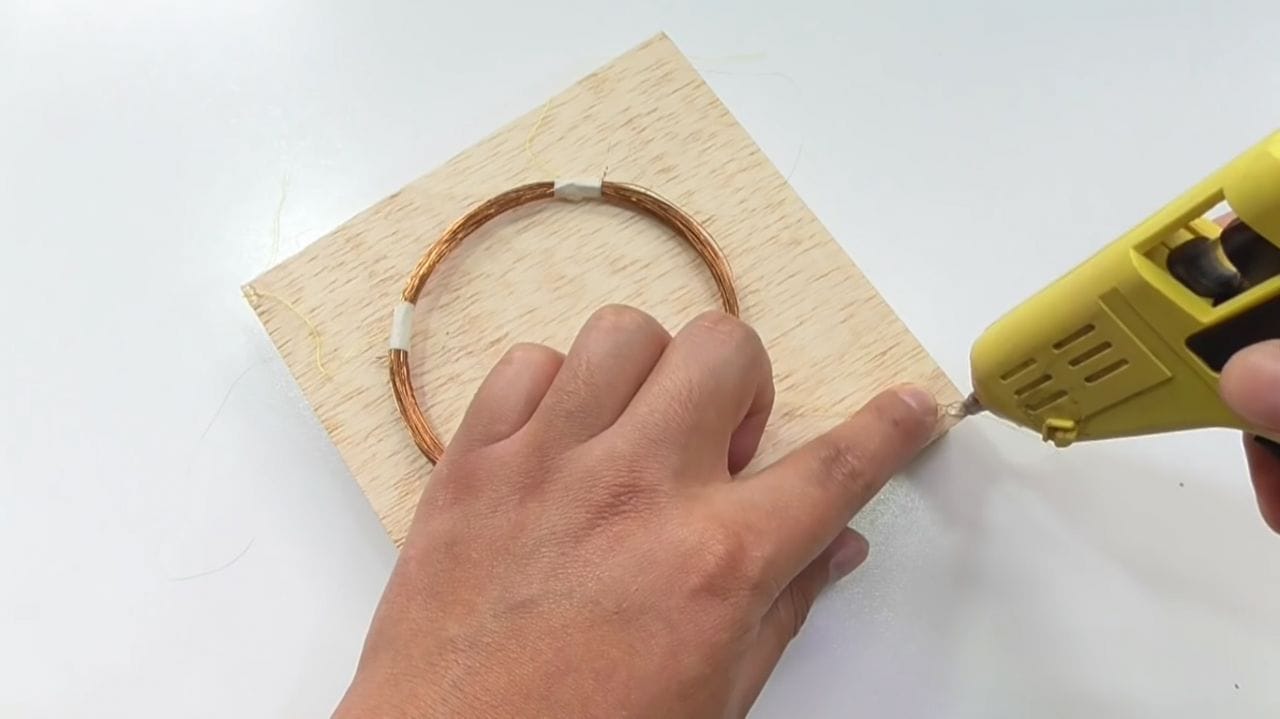

Катушку можно изготовить самостоятельно. Достаточно намотать на трубку 500…600 витков эмалированного провода диаметром 0,3…0,4 мм (потребуется около 20 метров провода). Для питания такого устройства можно использовать блок питания или зарядное устройство на напряжение 5 - 9 вольт.

Возможен вариант использования имеющейся промышленной катушки. При этом желательно знать ее номинальное напряжение питания и подобрать в дальнейшем соответствующий источник питания.

В нашем случае, для оригинального подарка, требуется компактное исполнение устройства, поэтому была выбрана катушка малогабаритного реле.

2. Кроме катушки нам потребуется полевой транзистор, например, IRFZ44N или другой подобный MOSFET, опять же в зависимости от параметров применяемой катушки. В нашем случае задействован транзистор IRF630, оставшийся на кусочке платы, после утилизации видеоаппаратуры.

Также нужен датчик Холла, например, типа A3144, Ah543 или другой, работающий на аналогичных режимах. В данном случае использован дешевый датчик, найденный в магазине, модели HAL 508 UA-A-2-B-1-00.

Доукомплектуем устройство остальными покупными радиодеталями согласно приведенной схеме.

3. Для проверки и настройки работы левитрона, собираем левую часть вышеприведенной схемы, за исключением резистора R2 и с изменением номинала R3 на 330 Ом. Правая часть схемы представляет собой источник питания устройства, и в этом варианте она не нужна. Сборку и отработку схемы удобнее выполнить на универсальной монтажной плате, но так как имеющийся транзистор уже был впаян вместе с радиатором на кусочке платы, подходящего размера, распаял схему рядом с ним.

4. Собираем катушку. Датчик Холла помещаем и временно закрепляем по центру отверстия, в самом низу катушки.

5. Испытание устройства. Зафиксируем катушку на некотором расстоянии от поверхности стола. После этого на устройство магнитной левитации можно подать питание. Так как катушка указанного ранее реле имеет сопротивление обмотки 210 Ом и рассчитана на постоянный ток напряжением 12В, подключаем ее к соответствующему источнику питания.

Затем необходимо определить, какой стороной ориентировать к электромагниту постоянный неодимовый магнит. Включаем левитрон (должен загореться светодиод) и подносим магнит к низу катушки, со стороны датчика Холла. Если магнит притягивается к катушке и светодиод при этом гаснет - то магнит ориентирован правильно, но если магнитное поле катушки выталкивает его, то магнит необходимо перевернуть. Если светодиод не гаснет, при подводе магнита любой стороной, необходимо поменять местами концы катушки, т.е. сменить ее полюса. Когда все сделано правильно, электромагнитная сила подхватит магнит и будет удерживать его в воздухе. Не забываем стабилизировать положение магнита, чтобы он в процессе колебаний не перевернулся. В данном случае использовался кольцевой неодимовый магнит диаметром 7 мм и толщиной 1 мм, взятый из микро наушника. Для его стабилизации достаточно кусочка изоленты приклеенного с одной стороны магнита.

Примечание. Первые испытания с этой катушкой прошли не удачно. Сердечник катушки реле усиливал магнитное поле, но и оказывал свое влияние при отключении катушки. В процессе наладки, положение магнита было не стабильно или магнит притягивался к сердечнику при выключенной катушке. При удалении сердечника из катушки процесс стабилизировался, что видно на фото.

6. Модернизация устройства. Дальнейшие испытания показали некоторые недостатки. Во-первых, необходимость дополнительного источника питания, что увеличивает сложность и размеры и не добавляет оригинальности подарку. Во-вторых, при увеличении дальности полета (расстоянии от катушки), нужно увеличивать напряжение питания, а это ведет к нежелательному нагреву катушки.

Возможно, конечно, остановиться и на этом варианте, используя полученные возможности. Осталось всего лишь «упаковать» устройство в достойный корпус.

7. Можно изготовить второй вариант устройства, заменив катушку на более высоковольтную (но с меньшим током потребления) и изготовить дополнительно встроенный бестрансформаторный блок питания. Полная схема этого устройства приведена в начале статьи.
Второй вариант катушки от импортного реле рассчитан на напряжение 110 вольт и имеет сопротивление обмотки 4700 Ом. Комплектуем устройство деталями согласно схеме.


8. Изготовим бестрансформаторный блок питания (правая часть схемы). Он преобразует переменный ток 220 вольт в нужное нам напряжение - около 100 вольт (определяется стабилитроном VD3) постоянного тока небольшой величины (определяется емкостью конденсатора С3 типа К73-17). Такой БП имеет преимущества – простая схема и малые габариты. Но имеет и недостаток – присутствует опасность поражения электрическим током при контакте с деталями на включенном устройстве. Однако при соблюдении правил техники безопасности, отсутствие гальванической развязки в полностью изолированном устройстве будет безопасным.

9. В качестве корпуса для левитрона используем сопрягаемые по размерам, патрон от сгоревшей люминесцентной энергосберегающей лампы и светорассеивающий плафон от светодиодной лампы. Разместим и сформируем схему на плате по внутренним размерам патрона, припаяем плату к выводам патрона.



Так как сглаживающий конденсатор С2 не входит в патрон, установим его на плату левитрона. Также уберем радиатор транзистора, так как при малой мощности нагрузки он необязателен.


10. Соберем устройство на стенде и испытаем.


В данном случае использовался кольцевой неодимовый магнит диаметром 10 мм и толщиной 3 мм. Датчик MD1 установим по центру катушки и предварительно зафиксируем кусочком поролона. Перемещая датчик Холла, добиваемся стабильного зависания магнита на максимальном расстоянии от катушки. Закрепляем положение датчика относительно катушки.

11. После настройки левитрона собираем и склеиваем устройство. Для придания устройству большего эффекта светодиодной лампы, можно добавить внутрь плафона 2-3 постоянно включенных светодиода с ограничительными резисторами. Для обеспечения теплоотвода, предусмотреть в патроне вентиляционные отверстия, если они не были предусмотрены конструкцией бывшей лампы.



Для создания заворачивающего парящего эффекта, магнит можно завуалировать какой либо легкой фигуркой, например, контуром мотылька.


Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать левитирующий Tensegrity стол своими руками » Изобретения и самоделки

The Tensegrity Table. Как сделать Тенсегрити (Tensegrity) стол своими руками.

Товары для изобретателей. Предновогодние скидки до 60%🔥Перейти в магазин Ссылка.

Внимание! Натянутые металлические цепи и совершенно не интуитивное поведение стола при сборке может быть опасно для вашего здоровья. Пожалуйста, используйте здравый смысл, соблюдайте технику безопасности, пользуйтесь защитным оборудованием и осознанно выполняйте все работы. Эта инструкция носит рекомендательный характер и поэтому все что вы делаете, вы делаете на свой собственный риск.

Материалы

Закрытый квадратный профиль 30x30x1.5мм – 5м

Плоский профиль 10×5мм – 2.7м

Деревянная доска 1200x200x2. 7mm – 3 штуки

Кованая цепь 450×5мм – 4.5м

Рым-болт – 7mm – 12 штук

Олифа

Грунт

Чёрная краска для высоких температур (Она даст цвет и фактуру чёрного чугуна)

Количество материала указано с запасом 5-10% от необходимого.

Основные инструменты

Сварочный аппарат (Электроды 2-2.5мм)

Угловая шлифмашина

Дрель + сверло 7мм

Киянка

Конструктивные элементы

Цепи

  1. Цепи меняют свою длину при скручивании, убедитесь что цепи закреплены ровно
  2. Обрезайте цепи последним этапом, во время сборки стола
  3. Чем точнее будут соблюдены размеры конструкции в целом, тем проще пройдёт процесс натяжения цепей

Рым-болты

  1. Вы можете использовать любой подходящий и доступный вариант рым-болта. При выборе размера обратите внимание, что в местах соединения несущей устанавливается два рым-болта
  2. Расположение рым-болтов на краях профиля позволяет производить регулировку и в последующем отверстия могут быть закрыты крышками

Столешница

  1. Доски столешницы держатся в обойме только за счёт силы трения. При сварке обоймы, делайте прихватки с досками уложенными внутри и добейтесь плотного вхождения доски в обойму. При наличии люфта, можете дополнительно проварить внутренний шов обоймы
  2. Установка досок в готовую обойму производится следующим образом: две доски вставляются по краям, а третья клином устанавливается между ними и аккуратно забивается с помощью киянки до полного вхождения в обойму
  3. Приварите стойки до финальной установки досок внутрь обоймы, чтобы их не прожечь

Основание

  1. Соблюдайте прямые углы в конструкции, производите сборку и сварку на ровной поверхности, пользуйтесь сварочными магнитами
  2. Надежно проварите все соединения

Сборка

  1. В боковом положении совместить столешницу и основание
  2. Закрепить и затянуть несущие и стабилизирующие цепи
  3. Закрепить но не затягивать угловые цепи.
  4. Аккуратно перевернуть стол в вертикальное положение
  5. Произвести равномерную натяжку угловых цепей


Источник

ТВОРЧЕСКИЙ ПРОЕКТ «Светильник своими руками. Ночник»

Слайд 1

Творческий проект Светильник своими руками. Ночник Автор работы: ученик 2 – Г класса МАОУ «Средняя школа №8» Палиевец Никита Руководитель: Сапогина Светлана Юрьевна, учитель начальных классов МАОУ «Средняя школа №8»

Слайд 2

Наиболее распространенные модели ночников в нашем городе

Слайд 3

Музыкальный ночник

Слайд 4

Стакан молока

Слайд 5

книжки-раскладушки

Слайд 6

кристаллы

Слайд 7

Цель проекта : сделать светильник своими руками из кристаллов Задачи: изучение литературы об осветительных приборах и способах выращивания кристаллов; проектирование светильника; подбор необходимых материалов и инструментов; выращивание кристаллов; изготовление ночника согласно выбранной идеи.

Слайд 8

Инструменты и материалы Проволока (гибкая в меру) Шерстяная нить. Термоклей Новогодний (теннисный) шар для основы Поликарбонат для основы. Сахар, порошок для выращивания кристаллов Лак для волос Светодиодная лента Термопистолет Ножницы Кусачки Баночки для выращивания кристаллов

Слайд 9

Технология изготовления ночника

Слайд 10

Первый этап. Создание проекта осветительного прибора.

Слайд 11

Второй этап. Изготовление каркаса самого изделия.

Слайд 12

Второй этап . Изготовление каркаса самого изделия.

Слайд 13

Второй этап. Изготовление каркаса самого изделия.

Слайд 14

Третий этап. Выращивание кристаллов

Слайд 15

Третий этап. Выращивание кристаллов

Слайд 16

Третий этап. Выращивание кристаллов

Слайд 17

Выращивание кристаллов из сахара • 2 стакана воды; • 5 стаканов сахара; • основы планет; • прозрачные стаканы; • кастрюля; • пищевые красители, если хотите вырастить разноцветные кристаллы.

Слайд 18

Третий этап. Выращивание кристаллов

Слайд 19

Третий этап. Выращивание кристаллов

Слайд 20

Третий этап. Выращивание кристаллов

Слайд 21

Третий этап. Выращивание кристаллов

Слайд 22

Третий этап. Выращивание кристаллов

Слайд 23

Третий этап. Выращивание кристаллов

Слайд 24

Третий этап. Выращивание кристаллов

Слайд 25

Четвертый этап. Сборка изделия.

Слайд 26

Четвертый этап. Сборка изделия.

Слайд 27

Четвертый этап . Сборка изделия.

Слайд 28

Моё изделие

Слайд 29

Создавая свой ночник, я получил не только удовольствие, но и многому научился. 1. Придумывать модель будущего изделия, делать наброски на бумаге. 2. Подбирать необходимый материал для ее изготовления. 3. Учился работать с новыми инструментами и материалами. 4. Научился работать с новым инструментом ( термопистолетом ) соблюдая правила безопасности. 5. Понял, как украсить интерьер.

Слайд 30

Создавайте детали интерьера своими руками!

DIY Беспроводная магнитная левитирующая лунная лампа

Если ваш ребенок когда-нибудь загадывает особое желание, вы сделаете все, что в ваших силах, чтобы это произошло, верно? Итак, моя дочь мечтала о «лунной лампе». И вот он: магнитный левитирующий (MagLev) беспроводной лунный свет:

MagLev Wireless LED Moon

Это 50-я годовщина высадки на Луну, поэтому я подумал, что это желание нужно осуществить.


Для его сборки я использовал:

Беспроводной светодиодный модуль помещается в корпус, напечатанный на 3D-принтере:

Беспроводной светодиодный модуль

Магнит помещается внутрь корпуса и на него наклеивается светодиодный модуль:

Светодиодный модуль с магнитом

Ниже тест с 4-дюймовой версией Луны:

4-дюймовый Moon Version

Модуль приклеивается к Луне во время печати. Ниже представлена ​​его 6-дюймовая версия:

Светодиодный модуль на Луне

Я напечатал луну без поддержки, со 100-процентным заполнением и с использованием белого PLA. Чтобы стабилизировать его, я использовал немного фанеры, чтобы удержать его на месте:

Фиксация Луны при печати

База MagLev

В оригинальной базе MagLev сбоку было 8 светодиодов. Я вырезал их и снова прикрепил, чтобы все было внутри круга.

Кольцевые светодиоды

Ниже представлен вариант корпуса с использованием лазерной резки 5 мм ПММА / акрила:

Корпус из ПММА

Я поместил плату беспроводной зарядки в нижнюю часть печатной платы и добавил выключатель для выключения света:

Нижняя сторона MagLev

Размещение луны на основании требует некоторой практики и должно выполняться быстро; в противном случае катушки сильно нагреются и могут перегреться. Видео ниже демонстрирует процесс:


Магнитное поле может отодвинуть магнит силой до 500 g. Конечно, в магнитное поле нельзя помещать чувствительные устройства.

Классный вариант использования - левитировать на магните мелкие предметы или кактус :-):

Кактус MagLev

Настольная лампа

Я построил версию лунной лампы со светодиодным выступом внутри. Я использовал светодиодную лампу мощностью 40 Вт (подойдет 10 или 20 Вт) с кабелем и переключателем:

Светодиодная лампа

Светодиодная лампа

Затем светодиодная лампа помещается внутрь луны, и она может зависнуть. Здесь я использовал теплый белый светодиод:

Другой вариант - использовать заряженную версию: в нее входят ИК-передатчик и плата микроконтроллера с 4 светодиодами (белый, красный, зеленый, синий). На рисунке ниже показан вариант с луной 4 дюйма:

Плата с аккумулятором вклеена в распечатанное на 3D-принтере гнездо:

Розетка с трехмерной печатью

С этим у меня цветная циклическая луна!

Красная луна

Пурпурная луна

Белая луна

Ищете другой вариант использования? В вузе главный ассистент нашего института разработал собственную табличку:

.

Заводская табличка

Скучно, правда? Следующим шагом в эволюции является создание чего-то вроде этого, вырезанного лазером:

Заводская табличка на фанере, вырезанная лазером

Наличие MagLev делает вещи более увлекательными:

Табличка MagLev Plywood

Акриловый тоже нравится:

Акриловая табличка MagLev

Но, может быть, вам тоже понравится версия с луной:

Табличка MagLev Moon

Сделать такое устройство MagLev - действительно крутая вещь. Все, что ему нужно, это несколько готовых деталей, которые вы позже соберете.

С днем ​​луны!

DIY Беспроводная магнитная левитирующая лунная лампа

Если ваш ребенок загадывает особое желание, вы сделаете все, чтобы оно сбылось, верно? Так что желанием моей дочери была «лунная лампа». И вот он: магнитно-левитирующий (MagLev) беспроводной лунный свет:

Беспроводной светодиод

MagLev Moon

Это 50-я годовщина высадки на Луну, поэтому я подумал, что это желание необходимо осуществить.

Для его сборки я использовал следующее:

Беспроводной светодиодный модуль помещается в корпус, напечатанный на 3D-принтере:

Беспроводной светодиодный модуль

Магнит помещается внутрь корпуса и на него наклеивается светодиодный модуль:

Светодиодный модуль

с магнитом

Ниже тест с 4-дюймовой версией луны:

4-дюймовая версия Moon

Модуль приклеивается к Луне во время печати. Ниже 6-дюймовой версии:

Светодиодный модуль

помещен в луну

Я напечатал луну без поддержки и со 100% заполнением, используя белый PLA. Чтобы стабилизировать, я использую фанерный лом, чтобы удерживать его на месте:

Исправление Луны при печати

В оригинальной базе MagLev сбоку было 8 светодиодов. Я вырезал их и снова прикрепил, чтобы все было внутри круга.

Кольцевые светодиоды

Ниже представлен вариант корпуса с использованием лазерной резки 5 мм ПММА / акрила:

PMMA Корпус

Я поместил плату беспроводной зарядки в нижнюю часть печатной платы и добавил выключатель для выключения света:

MagLev Нижняя сторона

Размещение луны на основании требует некоторой практики и должно выполняться быстро, иначе катушки сильно нагреются и могут перегреться.На видео ниже показан процесс:

Магнитное поле может отодвинуть магнит силой до 500 g. Конечно, в магнитное поле нельзя помещать чувствительные устройства.

Классный вариант использования - левитировать на магните мелкие предметы или кактус :-):

MagLev Кактус

Я построил вариант лунной лампы со светодиодным выступом внутри. Я использовал светодиодную лампу мощностью 40 Вт (подойдет 10 или 20 Вт) с кабелем и переключателем:

Светодиодная лампа

Светодиодная лампа

Затем светодиодная лампа помещается внутрь луны и может зависнуть.Здесь я использовал «теплый белый» светодиод:

Лунная лампа

Другой вариант - использовать заряженную версию: она включает в себя ИК-передатчик и плату микроконтроллера с 4 светодиодами (белый, красный, зеленый, синий). На рисунке ниже показан вариант с луной 4 дюйма:

Remote Moon Light

Плата с аккумулятором вклеена в распечатанное на 3D-принтере гнездо:

3D печатная головка

С этим у меня цветная циклическая луна 🙂

красная луна

фиолетовая луна

белая луна

Ищете другой вариант использования? В вузе главный помощник нашего института разработал свою именную табличку:

.

Заводская табличка

Скучно, правда? Следующим шагом в эволюции является создание чего-то вроде этого, вырезанного лазером:

Заводская табличка из фанеры с лазерной резкой

Наличие MagLev делает вещи более увлекательными:

Заводская табличка из фанеры MagLev

Акриловый тоже нравится:

Акриловая табличка MagLev

Но может и версия с луной вам понравится:

Шильдик MagLev Moon

Сделать такой прибор MagLev - это круто.Все, что ему нужно, - это несколько готовых деталей и их сборка.

Happy Mooning 🙂

Ссылки

Нравится:

Нравится Загрузка ...

Связанные

Левитирующая лампа без магнитов

Если вы думаете о левитирующих объектах, вы, вероятно, думаете о магнитах, но это не то, что [Аарон Хунг] использовал для создания своей левитирующей светодиодной лампы. Честно говоря, его лампа на самом деле не левитирует, а просто создает иллюзию с помощью принципов тенсегрити. За последние месяцы мы представили несколько структур тенсегрити, но, возможно, это первый раз, когда кто-то использовал их для создания предмета повседневного использования.

В своем наставлении [Аарон Хунг] указывает, что согласно теореме Эрншоу магнитная левитация с использованием статических магнитных полей, подобных полям постоянных магнитов, фактически невозможна. Если вам интересно, статья в Википедии также объясняет, почему плавающие сверхпроводники и игрушка Левитрон не противоречат этой теореме. (TL; DR: они динамичны.)

Возвращаясь к лампе тенсегрити [Аарона Хунга], конструкция довольно проста и требует всего лишь Arduino Nano, кольца Neopixel, батареи 9 В, дерева или картона и лески. Тенсегритовая часть лампы состоит из двух одинаковых кусков дерева, вырезанных лазером, которые удерживаются вместе с помощью лески, так что верхняя часть, кажется, парит в воздухе. Обычно конструкции тенсегрити очень хрупкие, поэтому [Аарон Хунг] добавил несколько дополнительных линий для устойчивости, которые позволили ему повесить лампу на верхней части, не разрушая всю конструкцию. После кодирования некоторых анимаций для кольца Neopixel и добавления бумажного абажура проект был завершен.

Мы хотели бы видеть больше тенсегрити-версий классических DIY-проектов, и было забавно видеть, что похожие объекты уже были созданы из Lego.

[Видео после перерыва].

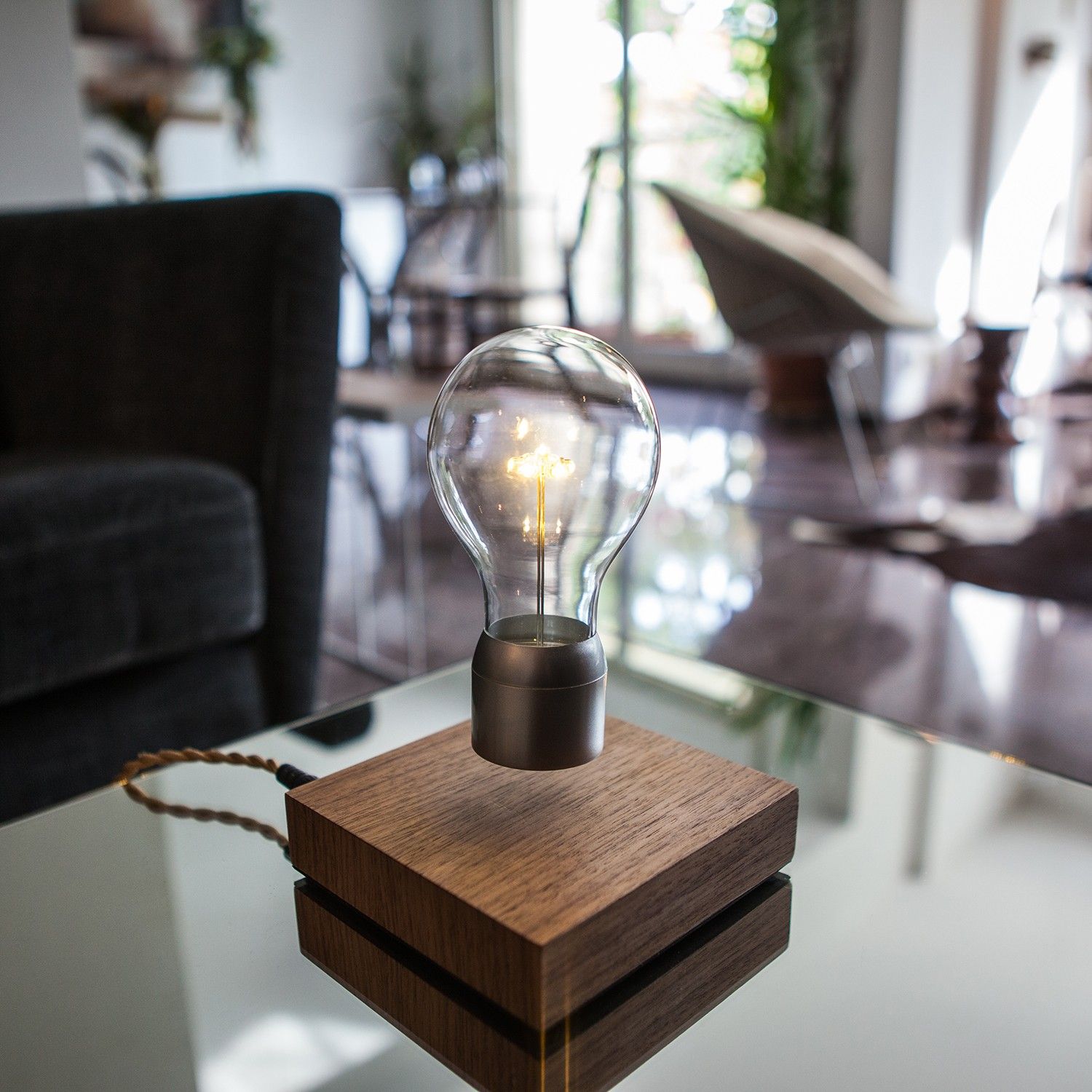

Эта левитирующая настольная лампа наверняка скрасит ваш день

Levia поможет осветить ваш стол разными способами. Levia не только предлагает клиентам уникальное освещение, но и хорошо продуманная настольная лампа обладает рядом функций, которые обязательно привлекут внимание и украсят ваш дом.

Источник: idea3Di

Light Magic

В настоящее время доступна на Kickstarter, Левия - левитирующая лампа с мраморной крышкой. Изящное и минималистичное видение Levia зародилось и выросло в Италии, улавливая суть некоторых из известных языков дизайна страны.

Левия левитирует, но не так, как любая другая лампа, которую вы видели раньше. Уникальная технология магнитной левитации и намек на магию позволяют лампочке парить в воздухе, как что-то из футуристического научно-фантастического фильма.Благодаря магнитному полю, создаваемому системой, Левиа может противостоять гравитационному притяжению.

Однако на этом история светодиодных ламп накаливания заканчивается.

Источник: idea3Di

Современный итальянский дизайн

Мастерство Levia, выпускающееся в двух разных цветах, сосредоточено вокруг элегантного использования мрамора в основании и в дизайне светильника в целом.

Дизайнеры светильников использовали каррарский мрамор и мрамор Marquina. Сам каррарский мрамор - это высококачественный белый или серо-голубой мрамор, который встречается в Тоскане, Италия.

СМОТРИ ТАКЖЕ: ИНЖЕНЕРЫ РАЗРАБАТЫВАЮТ ПЛАВАЮЩИЕ КУСКИ ПИЩИ, ЧТОБЫ ИЗБАВИТЬСЯ ОТ ПРИНАДЛЕЖНОСТИ

В то время как деревенский черный мраморный камень Marquina был добыт в регионе Маркина, Стране Басков на севере Испании. Каждая мраморная деталь лампы Levia вырезается на станке с ЧПУ и затем обрабатывается вручную, что отражает долгую историю высокого итальянского мастерства.

Источник: idea3Di

В мраморе также находится уникальная сенсорная система Levia.Просто прикоснитесь к основанию, и Levia украсит ваш рабочий стол. Никаких внутренних батарей не требуется, свет питается от электромагнитной индукции.

Levia Technology

Levia очень устойчива за счет двунаправленного действия лампы и автоматического управления устройством. Не беспокойтесь о падении лампы, так как система защиты от падения вынуждает лампочку немедленно присоединиться к лампе в случае внезапной потери.

Источник: idea3Di

Levia не только хорошо спроектирована, но и обеспечивает очень высокую энергоэффективность по сравнению с более традиционными настольными лампами.Levia потребляет всего около 3 Вт , что соответствует нескольким центам в день при жизненном цикле около 50000 рабочих часов. Итак, если вы использовали его в течение 8 часов в день в течение 365 дней , продолжительность жизни Левии составила бы около 17 лет .

Лампа Левии использует так называемый теплый свет. В отличие от более широко используемого холодного света, этот теплый свет вызывает больше положительных эмоций в человеческом сознании, а также снижает нагрузку на глаза и улучшает качество сна.

Осветите свою жизнь высококачественным дизайном и волшебными технологиями Levia.

Страница ошибки

Страница ошибки "," tooltipToggleOffText ":" Переключите переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы возобновить работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElposed ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTesting " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" false "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20. 0.40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 6ec0032a-e601-4ca4-a532-65a456b89ced "," cloud ":" sc13us-prod-prod " oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP ":"0. 40-41ed84 "}," expoCookies ": {}}

Введите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат.

Обновите местоположение

Хорошие новости - вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс НОВИНКА! Бесплатная доставка, без заказа мин. Ограничения применяются.

Ой! Этот товар недоступен или заказан заранее.

Поиск похожих результатов в этих категориях:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
