Как сделать лестницу из металла своими руками в загородном доме

В ходе строительства дачного дома большое внимание нужно уделить созданию лестниц – они должны быть максимально удобными для быстрого перемещения между этажами. Если вам не нужна красивая лестница с коваными элементами или другими украшениями, то можно сделать простейшую лестницу из металла своими руками – ее постройка отнимет минимум сил и денег.

Инструменты и материалы изготовления лестницы из металла

Для создания лестницы понадобятся следующие металлические заготовки:

Из инструментов нужно запастись прежде всего сварочным аппаратом, так как вся конструкция металлической лестницы на второй этаж будет собираться при помощи сварки. Также понадобится болгарка, дверь со сверлом по металлу и крепежи в виде болтов.

Далее подробно рассказываем, как по шагам сделать лестницу из металла собственными силами.

Подготовительные работы и расчеты

Перед тем, как приступить к работе, нужно определиться с расположением и габаритами лестницы.

Угол наклона должен быть в пределах 30-40 градусов, а ширина одного лестничного пролета не должна превышать 1,5 метра в длину. Если расстояние от начала будущей лестницы до следующего этажа больше, нужно делать угловую поворотную лестницу с парой пролетов и отдельной площадкой посередине. Это в первую очередь необходимо учесть при составлении чертежа лестницы из металла для своего дома.

В одном пролете лучше делать не более 18 ступеней, глубина которых должна равняться не менее 30 см – чтобы на ступеньку помещалась вся ступня. Оптимальная ширина ступеней, которая позволяет комфортно и свободно подниматься по лестнице одному человеку – 1,5 метра. А друг от друга поверхности ступеней должны располагаться на высоте около 15-20 см.

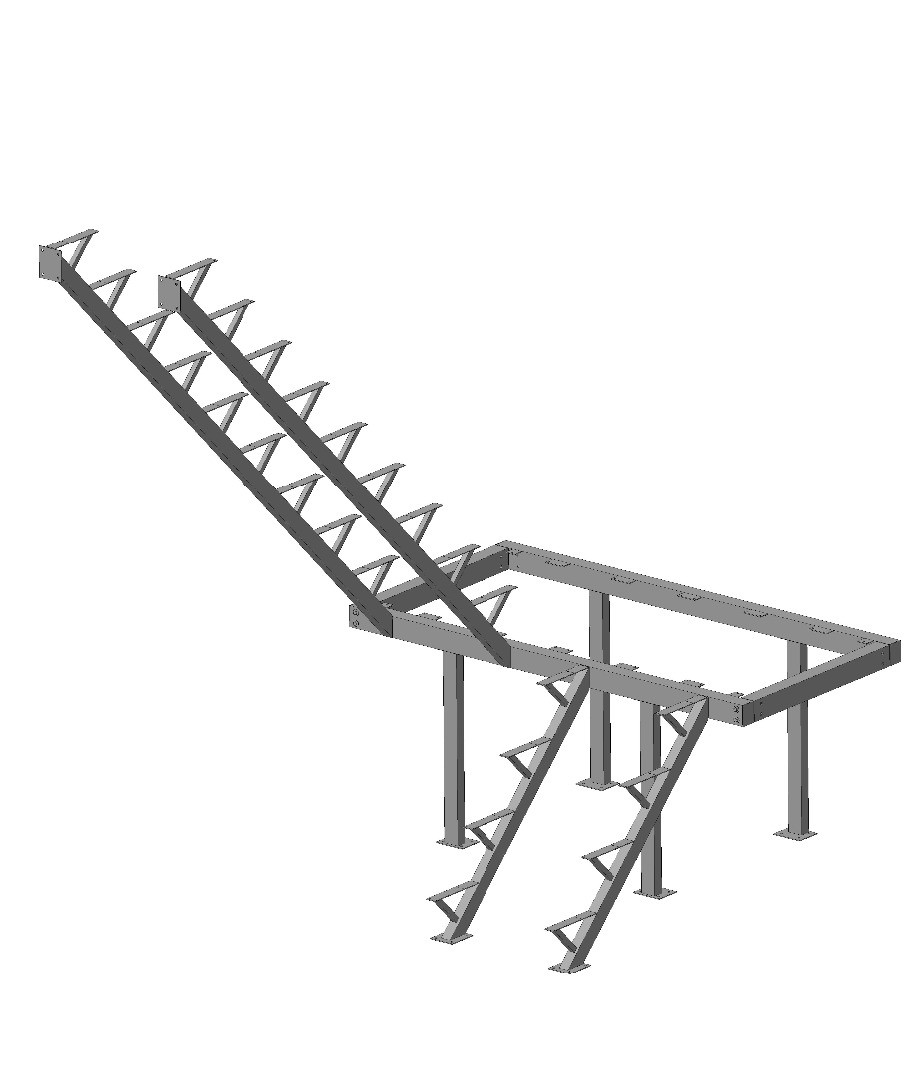

Создание каркаса лестницы из металла

После проведенных расчетов можно начинать сборку каркаса. Вне зависимости от того, делаете ли вы уличную лестницу из металла или внутри дачного дома, она строится одним и тем же образом, описанным ниже.

Каркас делается из двух параллельных несущих балок: для них можно взять металлический равнополочный швеллер толщиной 80-100 мм. Необходимо сделать отрезки швеллеров нужной длины, поставить их на ребро и закрепить: одним концом на полу первого этажа, а вторым – на перекрытии второго этажа. Сделать это можно, приварив концы швеллеров к гладким стальным пластинам, после чего закрепить сами пластины при помощи анкеров.

После монтажа основных балок на их верхней части делаются кобылки: угловые опоры, на которых в последствии будут лежать ступени – как на фото металлической лестницы ниже. Кобылки должны следовать по всей длине балки одна за одной, без промежутков. Длина таких опор определяется по глубине будущей ступени (не менее 25-30 см), а высота должна быть около 15-20 см.

Соорудить кобылки можно двумя способами. Первый: взять пруток рифленой арматуры толщиной 10-12 мм и согнуть его, обоими концами приварив к каркасу. Второй: нарезать из листа стальные полосы шириной 7-8 см, после чего снова выполнить гибку металла и приварить готовые изделия к швеллерам.

Укладка ступеней лестницы

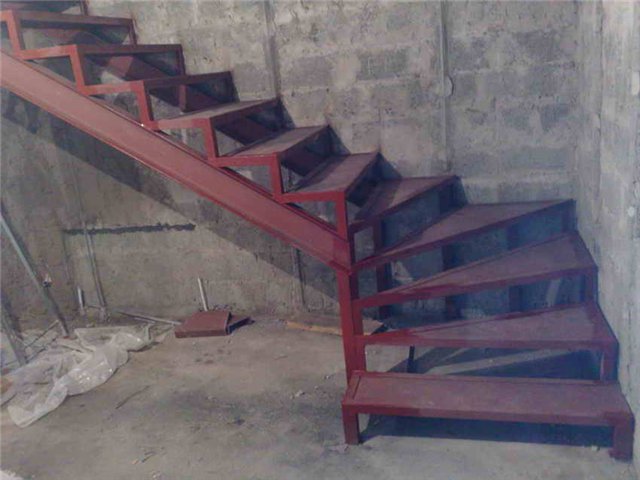

Когда каркас установлен и оборудован кобылками, можно приступать к финальной стадии сооружения лестницы из металла в погреб или на второй этаж – созданию ступеней.

Для этого берется рифленый металлический лист толщиной около 8-10 мм, после чего нарезается на будущие ступени: 150 см длиной и 30-45 см шириной. Затем полученные отрезки привариваются к кобылкам. Также можно следовать другой инструкции строительства лестницы из металла и закрепить их при помощи болтов, заранее просверлив отверстия в ступеньках и опорах.

Рифленый лист используется потому, что снижает скольжение по ступеням даже во время дождя – поэтому для лестницы на улице целесообразно использовать только его. А вот для создания домашней лестницы можно взять и обычный гладкий лист из черной стали толщиной 10-12 мм – позже такие ступени обшиваются деревом, повышая эстетические качества конструкции.

Установка перил для лестницы из металла

Перед тем, как сделать металлические перила для лестницы, необходимо снова провести расчеты и замеры.

Оптимальная высота для ограждения лестницы – 90 см. В начале и в конце конструкции устанавливаются по две основные опоры: из стального швеллера толщиной 60-80 мм, либо из круглой металлической трубы диаметром 60-70 мм.

Между ними на каждой ступени с интервалом 15-20 см ставятся промежуточные балясины. Для них лучше всего использовать равнополочный уголок с размером стенки 10-12 мм. После установки на все балясины сверху перпендикулярно приваривается уголок таких же габаритов.

Подробную пошаговую инструкцию всех этапов сборки вы можете увидеть на видео изготовления лестницы из металла своими руками.

Как сделать металлическую лестницу на второй этаж?

Лестница на второй этаж из металла – очень прочная конструкция, требующая точного исполнения по подготовленному чертежу. Чертежи лучше не делать самостоятельно, если с подобным видом работ сталкиваетесь впервые. Надежность металлических лестниц зависит от того, насколько хорошо собраны все элементы, как они закреплены, а главное, качественные ли сплавы используются в изготовлении.

Планируя установить лестницу, нужно выбрать подходящий проект. Среди металлических лестниц встречаются разные модели, и конструкция может быть прямая, спиральная, с лестничной площадкой или поворотная. Подбирать материалы нужно только после выбора модели.

Подбор материалов и инструментов

Лестница из металла между этажами постоянно испытывает нагрузки, поэтому важно сделать ее из прочного материала.

От красивых, но хрупких вариантов нужно отказаться ради собственной безопасности.

Лучше всего для такой лестницы подходит перфорированная сталь или чугун. Собирать каркас для будущей лесенки удобно из швеллеров, а вот для ступеней нужно подобрать материалы с ребристой поверхностью, чтобы при подъеме ноги не соскользнули. Также можно сделать противоскользящие планки из дерева. Комбинирование –очень распространенный ход в изготовлении металлических лестниц. Деревянными делают не только ступени, но и основу для перил. Так изделие выглядит красивее, а безопасность и комфорт повышаются.

Для изготовления металлического каркаса используют сварочный аппарат и болгарку. Также потребуются измерительные приборы, дрель и ключ.

Сварить каркас своими руками просто, если понимать в этом деле хотя бы немного, но во время сварочных работ нужно следить за техникой безопасности. Рекомендуется соединять элементы лестницы не только сваркой, но и прикручиванием на болты.

Виды металлических каркасов

Изготовление лестницы на второй этаж своими руками начинается с выбора вида металлического каркаса. Разновидностей лестниц и каркасов для них множество, но наиболее популярными являются:

Закрытые каркасы. Это бюджетный вариант, сделанный из металлических профилей – швеллеров. Их скрепляют парами, создают основу для ступеней при помощи металлических уголков или листов, а когда каркас готов, боковые стороны перекрывают. В качестве перекрытия могут выступать другие материалы, например, гипсокартон. Для изготовления закрытого каркаса обязательно используйте чертежи, так как основа должна быть собрана идеально. Неверные расчеты способны привести всю конструкцию в шаткое состояние, а это крайне опасно;

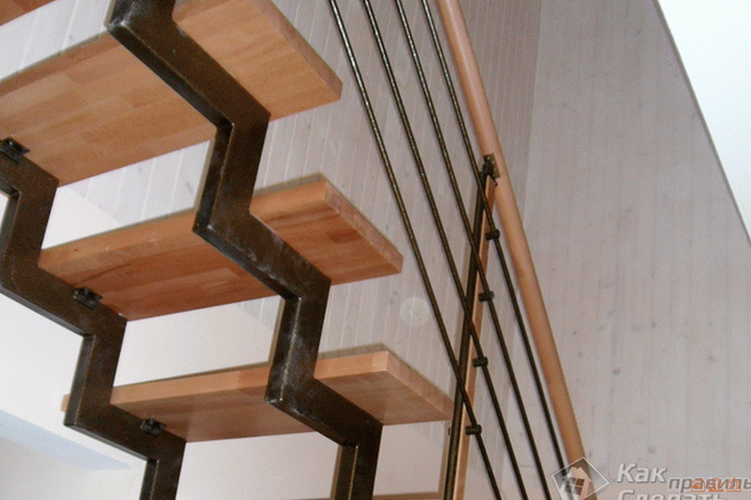

Каркас с двумя косоурами. Это тип открытого каркаса. Косоуры делают из металла, чтобы формой они напоминали лесенку, а затем прямо на них укладывают ступеньки и пару перил. Для изготовления необходимо брать только профили с прямоугольным сечением, покрытые молотковой эмалью. Такая лестница на второй этаж своими руками изготавливается только при помощи сварки, и нужно, чтобы все швы были идеальными. Готовая лестница из металла открытого типа стоит дороже, чем лесенки с закрытым металлическим каркасом;
Каркас с одним косоуром. Это также открытый каркас, но отличие заключается в том, что в основе такой лестницы лежит только одна балка. Подобный тип каркаса подойдет тем, кто любит легкие конструкции, не отягощенные дополнительными элементами. Подступенки делать не нужно, а вот дополнительные опоры не помешают. Минус заключается в гибкости каркаса. Материал, удерживаемый только одним косоуром, может прогнуться, если на него регулярно оказывать сильное давление. Такое случается, если маршевая лестница из металла слишком широкая.

Лестница на второй этаж может иметь любой металлический каркас, а если делать ее своими руками, можно использовать не только типовые чертежи, но и индивидуальные проекты. Из металла получаются уникальные кованые конструкции, и хотя в основе всегда лежат стандартные виды, готовые изделия разительно отличаются по исполнению, конфигурации и другим параметрам.

Монтаж ступеней из металла

Лестница на второй этаж должна иметь надежные ступени. Их следует прикрепить к каркасу из металла так, чтобы не осталось углов, а все выступающие детали были скрыты. Монтаж – наиболее важная часть работ, которую предстоит выполнить своими руками. Чтобы перемещаться по лестнице было удобней, лучше сделать ступеньки из дерева.

Крепят их на основу, закрепленную на каркасе. Установка может производиться:

На косоурах;
На кобылках;
На больцах;
На пластинках.

Выбор способа монтажа зависит от типа каркаса из металла.

Часто закрепление ступеней происходит с применением кобылки. Это позволяет не менять форму опоры в процессе крепления. Достаточно прикрутить кобылки там, где указывают чертежи, создать с их помощью выступы и произвести монтаж ступеней.

Проще всего монтировать их своими руками на парные косоуры. Установка происходит прямо на них, нужно лишь сделать дыры дрелью и прикрепить ступени гайками. На одиночном косоуре предварительно нужно сделать площадку из металлической пластины и крепить ступени уже на нее. Для большей прочности пластинку нужно не прикручивать, а приваривать к косоуру. Сверяйте чертежи в процессе работы, чтобы все детали и сварочные швы находились на своих местах.

Монтаж винтовой лестницы на второй этаж своими руками происходит с применением центральной опоры.

Эту же опору используют в качестве основы для закрепления ступеней. Идеальный вариант опоры для лестницы из металла– труба. Закрепить на ней ступени можно только с помощью дополнительных площадок. Сначала нужно прикрутить к трубе платформы по количеству ступеней, а на них закрепить сами ступеньки. Закреплять можно с помощью сварки или болтов.Лестницы на больцах отличаются способом крепления, основанным на соединении ступеней с каркасом из металла больцами. Это современный и элегантный способ монтажа конструкции. Больцами особенно часто скрепляют модульные модели.

Интересно, что этот вариант вообще может обойтись без каркаса, и тогда металлические части лестницы крепят к стене или дополнительным опорам. Сделать модульную лестницу своими руками с применением больцов сложно, хотя внешне конструкция выглядит легкой и простой в исполнении.

Элементы лестницы из металла, ведущей на второй этаж, создают сильную нагрузку на опоры, а поскольку крепление больцами часто производят к стене, нужно убедиться, что она в состоянии выдержать металлоконструкцию. Стена должна быть несущей и крепкой. Прикручивать лестницу к перегородке нельзя.

До начала монтажа такой лестницы нужно сделать точный расчет, внести в чертежи расположение ступеней и кронштейнов, закрепленных в стене. Больца привинчивают с внешней стороны, соединяя ступени между собой. С другой стороны конструкция крепится на кронштейнах, прикрученных или вмурованных в стену.

Крепление ограждений из металла

Делая лесенку на второй этаж своими руками, не забывайте монтировать поручни и перила. Это касается не только лестниц из металла, но и любых других моделей. Ограждения делают эксплуатацию лесенки безопасной, а в некоторых ситуациях помогают спуститься или подняться по ней с большим комфортом.

Перила должны быть устойчивыми – это главное условие. Материал для них может быть разным: металл, дерево, пластик. Можно создать своими руками металлическую лестницу с красивыми коваными поручнями, а можно полностью обшить деревом металлический каркас вместе с ограждением. Ограждения только из дерева тоже пользуются популярностью, при этом они могут быть резными или иметь дополнительные детали, украшающие общий вид перил.

Крепление производят сварным методом или просто крепко прикручивают поручни болтами. Важно, чтобы перила лестницы на второй этаж не были низкими. Оптимальная высота составляет минимум 90 см.

Декоративная отделка металлом

Металл имеет серьезный недостаток, из-за которого изделия со временем портятся. Этот материал может заржаветь, а если лестница, ведущая на второй этаж, состоит из нескольких материалов, металла и дерева, ситуация только ухудшится. Обработка защитными средствами необходима еще на стадии сборки.

Во-первых, стоит изначально приобрести профили для металлического каркаса, покрытые молотковой эмалью, а во-вторых, надо покрасить лесенку еще раз, когда она будет установлена в доме. Второй слой краски несет декоративный характер, а не защитный, поэтому выбирать оттенок можно на свой вкус. Комбинированные лестницы требуют большего внимания. Каждую деревянную деталь нужно обработать средством против возникновения грибка. Поскольку древесина плохо переносит влажность, пропитайте ее водоотталкивающими препаратами. Только после этого можно приступать к покраске. Выбирайте краски и лаки, предназначенные специально для дерева и металла.

Придать эстетичный вид лестнице на второй этаж из металла можно своими руками, не прибегая к профессиональным услугам, если конструкция простая и не требует особого дизайнерского подхода.

Винтовая лестница своими руками из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

маршевой;
винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение. Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

ковка;
литье;
сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Винтовая лестница размеры. Расчет винтовой лестницы. Диаметр лестницы и длина ступеней. Определение основных параметров и формы ступеней

При недостатке жилой площади часто приходится выбирать такую конструкцию межэтажной лестницы, которая занимает минимум места. Оптимальным вариантом в таких случаях становится винтовая или спиралевидная конструкция. Чтобы построить её своими руками, прежде всего, нужно сделать расчет винтовой лестницы, определиться с её формой и габаритами.

В этой статье мы рассмотрим пример такого расчета для конструкции с центральной опорной стойкой как на картинке выше.

Какие данные требуются для расчета

Как и при определении параметров обычной прямой лестницы, нам потребуется измерить некоторые существующие размеры и составить проект. Ниже дана краткая инструкция, которая поможет вам в этом.

Величина проема (просвета) в перекрытии второго этажа

Проем может быть круглым или квадратным. Если он ещё не сделан, то при его изготовлении следует учесть, что диаметр будущей лестницы будет примерно на 20 см меньше, чем ширина просвета – по 10 см с каждой стороны необходимо оставить для перил.

Высота этажа

Измеряется между «чистым» полом нижнего и верхнего уровня.

Измерение высоты

Совет. Проще всего определить высоту этажа, опустив отвес, как показано на рисунке выше, и измерив длину бечевки с грузом.

Точки входа и выхода

Кроме этого нужно определить место входа на первую ступень и выхода с последней на втором этаже. Это даст нам возможность узнать угол закручивания конструкции и, соответственно, вычислить её длину. Выбирать вход и выход нужно с учетом положения лестницы в помещении и наличия препятствий, мешающих комфортному движению .

Например, если она располагается в углу или у стены, вариантов положения первой ступени остается не так много. А если второй этаж мансардного типа со скошенным потолком, верхняя ступень должна находиться в таком месте, чтобы при выходе расстояние между площадкой и перекрытиями было больше человеческого роста.

Составив чертеж и обозначив на нем точки входа и выхода, вы сможете определить угол закручивания.

На фото представлен чертеж лестницы с углом поворота 2700 или ¾ круга

Пример расчета

Предположим, что после всех измерений и определений мы имеем следующие данные:

Ширина проема 200 см;
Высота этажа 250 см;
Угол закручивания 270⁰.

Исходя из этого, начинаем расчет винтовых лестниц.

Диаметр лестницы и длина ступеней

Как уже упоминалось выше, диаметр должен быть несколько меньше ширины проема. Однако, если крепить балясины под поручни на край ступеней, общий диаметр можно не уменьшать. Но для расчетов все же принимаем его равным 180 см (200 – 20 = 180), т.к. нам важна именно рабочая, ходовая часть проступи.
Длина ступени будет равна радиусу или половине диаметра: 180 : 2 = 90 см. При этом ходовая часть (ширина лестничного марша) окажется меньше на половину толщины опорной стойки. Но на расчеты это не влияет.

Длина лестницы

Чтобы упростить расчеты, нужно получить развертку винтовой конструкции, определив её длину по внешнему контуру и по линии движения.

Для этого воспользуемся формулами, известными всем из школьной программы.

Длина окружности L = 2ПR. Подставив в формулу известное нам значение радиуса, получаем: 2 х 3,14 х 90 = 565 см. Но наша конструкция в плане не является полным кругом, поэтому полученное значение нужно умножить на ¾, что соответствует 270⁰. В итоге получаем протяженность лестницы по внешнему радиусу 424 см.

Внимание!Если нужно сделать расчет полувинтовой лестницы (с углом поворота 180⁰), полученную длину окружности следует разделить на 2.Если при этом полувинтовая конструкция является частью двухмаршевой поворотной лестницы, прямые и поворотные секции рассчитываются по отдельности.

Вместо площадки использованы забежные ступени

Так как наиболее удобная линия движения по такой лестнице проходит на расстоянии 2/3R от её центра, то нужная нам расчетная длина будет равна 424 х 2/3 = 283 см.

Таким образом, мы получили данные, соответствующие прямой одномаршевой конструкции лестницы и позволяющие вычислить количество ступеней и их размеры.

Определение основных параметров

Зная высоту этажа и рекомендуемую высоту подъема на один шаг (15-20 см), можно подобрать количество ступенек. Примем высоту шага равным 17 см:

250 : 17 = 14,7 .

Округлим полученное значение до целого числа и получим точную высоту шага:

250 : 15 = 16,67 см.

Цифра получилась не очень удобной, так как при изготовлении подступенков придется каждый раз производить измерения с учетом сотых долей сантиметра. Чтобы избежать этого, округлим её до десятых (16,7 см), а первую ступеньку сделаем ниже:

250 – (14 х 16,7) = 16,2 см.

В итоге получаем высоту первой ступени 16,2 см, высоту всех остальных – 16,7 см. Всего их 15. Осталось вычислить ширину проступи по линии движения. Она должна попасть в «вилку» 20-40 см.

Чертеж деталей и конструкции в сборе

Разделим длину этой линии на количество проступей, т.е. на 14, так как последняя ступень уже является полом второго этажа. Получаем:

283 : 14 = 20,2 см.

Этого достаточно, чтобы стопа при спуске и подъеме полностью опиралась на проступь.

Источник: https://doma-na-veka.ru/novosti/vintovaya-lestnica-na-vtoroy-etazh-svoimi-rukami-kak-postroit-vintovuyu-lestnicu-svoimi

Лестница своими руками на второй этаж. Требования к лестницам и расчет

Деревянная лестница на второй этаж — инженерное сооружение, которое должно обеспечить безопасное передвижение людей. Нормативы, регламентирующие правила проектирования конструкций — СНиП 2.08.01-89, 2.08.02-89.

Требования, которые нужно соблюдать при изготовлении деревянной лестницы своими руками:

ширина пролета не менее 90 см для свободного передвижения человека;
длина марша 3-17 ступеней, при большем количестве устраивают промежуточную площадку размером 130 см;
высота ступеней 15-20 см;
ширина 25-30 см, нога должна вставать на проступь целиком;
оптимальный угол подъема 26°-33°, максимальный — 45°, при большей крутизне лестница представляет опасность для детей и пожилых;
высота ограждений не менее 90 см, а в доме с детьми — 120 см;
интервал между балясинами 10-15 см из соображений устойчивости ограждений и безопасности для маленьких детей;
перила рассчитываются на боковую нагрузку в 100 кг;
от первой или последней ступени до ближней двери не менее 1 м.

В лестничном марше желательно запроектировать нечетное количество проступей, так как начинать и заканчивать движение удобнее с шага одной и той же ногой.

Важно. Антискользящее покрытие и подсветка в ночное время помогут предотвратить падения.

Для расчета конструкции нужно выполнить алгоритм:

Схема деревянной лестницы

Составить чертеж плана и разреза комнаты с точными размерами с учетом толщины перекрытия.
Найти необходимое количество ступеней. Для этого полную высоту делят на 15-20 см.
Определить длину лестницы как произведение количества ступеней на ширину проступи 25-30 см.
Если количество ступеней больше 18, нужно предусмотреть площадку длиной 130 см.
При недостаточной высоте можно устроить поворот марша на 90° или предусмотреть забежные ступени.
Рассчитать длину косоура или тетивы по теореме Пифагора как корень из суммы квадратов высоты и длины лестницы.

Чертеж развертка лестницы по стене

Потолочный проем проектируется с расчетом, что идущий по лестнице человек не будет задевать головой за верхнюю конструкцию. Минимальная высота от ступеньки — 2 м.

Можно воспользоваться для расчета лестницы онлайн-калькулятором. Программа выдает результат в виде чертежа с подробными размерами всех элементов.

Винтовая лестница чертеж. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу на второй этаж, чердак

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

материалу, используемому для строительства системы;
эстетическим характеристикам;
форме;
месту установки;
конструкции перил;
размерам;
стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
модульные либо сборные конструкции;
системы на кронштейнах, больцах, косоурах;
трансформеры и переносные конструкции;
внутренние либо наружные системы;
прикрученные к стене лестничные марши либо отдельно расположенные;
со ступенями открытого или закрытого типа;
с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
W1- ширина проступи;
W2-ширина заготовки;
α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Винтовая лестница калькулятор онлайн. Расчёт лестницы

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

прямые, поворотные, Г и П образные лестницы;
лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Винтовая лестница из металла своими руками. Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.

4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Видео проект винтовой металлической лестницы от «Центра лестниц»

Металлическая лестница своими руками: пошаговая инструкция

При изготовлении лестничной конструкции используют такие материалы как дерево, металл, стекло или бетон, и возникает вопрос, какой лучше использовать материал и какой практичней. Металл имеет ряд преимуществ на фоне остальных материалов, он долговечней по срокам службы, чем древесина, не требует постоянного ухода как за стеклом и легче чем бетонные конструкции, поэтому в изготовлении металлическая лестница своими руками выглядит более привлекательным вариантом на фоне остальных.

Особенности конструкции металлических лестниц

Перед тем как приступить к изготовлению и установке лестничной конструкции необходимо:

определиться с выбором модели по конструкции
выбрать способ изготовления

Виды металлических лестниц по конструкционным характеристикам подразделяются на шесть вариантов:

На металлическом косоуре – балка, расположенная по центру лестницы под ступенями, является несущим элементом лестничной конструкции, на которой крепятся кронштейны (кобылки) для закрепления проступи и подступенка.
На двух косоурах – балки также располагаются снизу под ступенями, только по краям лестничной конструкции.

На тетивах – используются две балки, расположенные с торцов лестницы, между которыми закрепляются ступени.

Винтового типа – по центру устанавливается опорный столб, к которому крепятся ступени по уходящей вверх спирали.

На больцах – ступени закрепляются специально изготовленными болтами (больцы) к несущей стене.

Модульного типа – состоит из готовых заводских узлов лестничной конструкции, сборка предельна проста по прилагаемой инструкции.

Лестница из металла своими руками по выше перечисленным вариантам конструкций под силу изготовить каждому, но стоит отметить более трудоемким проектом в исполнении будет винтовой вариант, по выполнению расчетов технических характеристик и количеству материалов.

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

Кованые
Литые
Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

Сварная металлическая лестница на двух косоурах

Перед началом работ возникают такие вопросы, как сделать металлическую лестницу своими руками и с чего начинать, для ответа на них поможет наша пошаговая инструкция.

Приступая к изготовлению сварной лестничной конструкции, нам понадобится определенный перечень инструментов.

Набор необходимого инструмента

Сварочный аппарат и электроды
Сварочная маска
Защитный брезентовый костюм и рукавицы
Защитная маска или очки
Болгарка
Обрезные и шлифованные диски
Дрель или шуруповерт с набором сверл по металлу
Тиски и регулируемая струбцина до 800 мм
Грунтовка, Уайт – спирит (растворитель)
Щетка по металлу
Набор измерительных приборов: рулетка, металлическая линейка, штангенциркуль, угольник, карандаш или цветной маркер

После того как подготовили инструмент, для ответа на вопрос как сварить лестницу, определяемся с последовательностью выполнения работ.

Этапы выполнения работ

Подготовка (нарезка) заготовок по размерам
Изготавливаем кронштейны (кобылки), элементы для закрепления проступи и подступенков к косоуру
Установка и закрепление косоуров по месту
Сварка лестницы, а именно соединение кронштейнов с косоуром
Сварка ступеней и балюстрад (ограждение лестничной конструкции) к каркасу лестницы
Зачищаем поверхность конструкции от острой кромки и заусенцев
Финишный этап – грунтовка металлических элементов и покраска

Подготовка косоуров начинается с выбора профиля, самый распространенный это швеллер или двутавр, но это не весь перечень доступных конфигураций, на рисунке ниже предоставлены различные варианты.

Для обеспечения безопасности и прочности конструкции, при изготовлении косоура учтите, чтобы полки выбранного профиля (двутавра или швеллера) оставались целыми, например, проступь будет выступать за полку, то необходимо подрезать проступь, а не полку.

Определившись с вариантом профиля, выбираем материал изготовления проступи. Оптимальным считается рифленая листовая сталь, она исключает вариант поскользнуться на ступенях и упасть, но ее лучше использовать если лестничная конструкция располагается внутри здания. Для уличной (наружной) лестницы не рекомендуем ее использовать, так как выпавший снег слеживается на сплошной проступи и ступеньки становятся скользкими. Для наружных ступеней лучше использовать решетчатый настил или рифленую арматуру, она приваривается с зазором в 5 – 8 мм друг к другу, что позволяет проваливаться снегу.

Приступаем к следующему шагу – изготавливаем кронштейны (кобылки). Они выполняются из металлического уголка или полого прямоугольного профиля (на изгиб он прочнее, чем уголок). Также из профиля можно изготовить основание проступи, но в целях экономии лучше основание сделать из арматуры.

Выбрав металл по форме (уголок или прямоугольный профиль) подрезаем стыковочные углы под 45 градусов и соединяем два элемента таким образом, чтобы у нас получился Г-образный угол и свариваем их. Расчет изготовления идет два кронштейна на одну ступень (конструкция лестницы на двух косоурах).

Кронштейны (кобылки) должны совпадать друг с другом по размерам и иметь прямой угол.

Устанавливаем и привариваем косоуры к опорам. Если в доме бетонный пол, то нижнюю опору можем установить прямо в бетон. Верхнюю часть косоура привариваем к опорной балке, закрепленной к перекрытию между этажами стальными анкерами. Если лестница располагается вдоль стены, то ближний косоур закрепляем анкерами к стене, для усиления лестничной конструкции.

Производим разметку на косоурах и привариваем кронштейны. Совпадение кронштейнов по горизонтальной плоскости проверяем уровнем. Между косоурами привариваем основание для проступи. Основание изготавливается также из стального уголка, прямоугольного профиля или арматуры.

При установке и закреплении кронштейнов для первой ступени (снизу) будьте внимательны и учтите высоту с учетом чистого пола, чтобы высота верхней точки первой проступи равнялась 18 см (оптимальный размер).

Следующий шаг закрепляем ступени к кронштейнам и основанию. Соединение производится двумя способами, с помощью сварки или болтов если ступени изготовлены из металла, а для деревянных ступеней используем винтовое соединения.

Привариваем ограждение с боков лестницы таким образом, чтобы не уменьшать ширину лестничного марша.

Заключительным этапом строительства лестницы металл зачищаем в местах сварки, от заусенцев, зазубрин и острых кромок, обрабатываем грунтовкой, производим покраску металлической части конструкции. После высыхания краски устанавливаем деревянные ступени, и вот наша лестница из металла своими руками готова.

Видео: изготовление и установка сварного металлического каркаса

Соблюдая поэтапный ход выполнения работ, у вас не возникнет проблем изготовить лестницу из металла в домашних условиях.

Металлические лестницы на косоурах: инструкция по изготовлению

В малоэтажном частном домостроении применяются лестницы разных моделей, размеров и форм. Одними из самых популярных, как показывает практика, являются металлические лестницы на косоурах. Эти конструкции надежны, относительно просты в изготовлении, практичны и, с точки зрения эстетики, выделяются над остальным видами. Перед тем, как приступить к сборке конструкции своими руками, разберемся с разными видами косоуров.

Разновидности и особенности конструкций косоуров

Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.

Конструкцию на косоуре легко отличить от системы с тетивой – несущие элементы располагаются только под ступенями

Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.

Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.

Конструкция на двух косоурах – самый популярный и простой в изготовлении вариант

Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.

Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.

Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом

И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:

Зигзагообразная гребенка

Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер. Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком.

Схема с двумя косоурами

Двойная конструкция определяется наличием в ней двух косоуров. Самый простой вариант – когда концы профильного металла закрепляются между двумя этажами без поворота. То есть в данном случае это прямолинейная конструкция.

Основное требование к грамотной установке косоуров – это одинаковая длина балок и точное расстояние между ними по всему продольному расположению. При этом крепление двух параллельно уложенных элементов производится к несущим элементам верхнего и нижнего перекрытия.

Схема каркаса прямой однопролетной лестницы

Сложнее с поворотной системой, когда конструкция разделяется промежуточной площадкой, и верхняя часть относительно нижней разворачивается на какой-то угол. Чаще не меньше 90°. В этом случае вопрос безопасности и прочности объекта решается дополнительным креплением косоуров или к стенам, или к опорным столбам, которые устанавливаются под площадку и верхнюю часть пролета. Однако, если грамотно рассчитать элементы системы по нагрузкам, то металлический профиль может выдержать довольно серьезный вес и без дополнительных креплений. В этой прочности и заключается основное отличие металлических лестниц от деревянных.

Конструкция поворотной лестницы. В местах поворота по углам установлены дополнительные опоры.

Самый сложный узел во всей поворотной конструкции – это переход через площадку. Здесь нужно соблюдать абсолютную точность параметров самой лестницы, которые при переходе из нижней части в верхнюю не изменяются. Однако металлические лестницы с одним или двумя косоурами можно делать и без промежуточной площадки – можно использовать забежные ступени.

Каркас поворотной лестницы с забежными ступенями и косоурами из швеллера

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм.

Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Варианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

Углы наклона и ступени

Оптимальный угол наклона лестницы в отношении плоскости пола должен составлять 20-45°.

20-45 градусов – это оптимальный наклон лестницы, но он может быть и иной в зависимости от планировки.

Но так как это идеальный вариант, а на практике встречаются разные ситуации, которые сильно отличаются от оптимальной, то каждый случай разбирается индивидуально. Если площадь помещения позволяет, то лучше сделать угол меньше, отчего сооружение становится более комфортным в плане передвижения по нему. Если помещения небольших размеров, тогда лестница выставляется под большим углом.

Последняя ситуация проблематичная и решается она с помощью переустановки ступеней. Здесь есть свой оптимальный вариант, когда одна ступенька нависает над другой, но при этом их проекции не совмещаются относительно друг друга. В ситуации с большим углом наклона все обстоит по-другому. Ступени будут нависать друг над другом с перехлестом в проекции. Но нельзя допускать, чтобы смещение было больше 8 см. Это заложено ГОСТом и СНиПами о лестницах.

Как точно рассчитать косоур для лестниц

В первую очередь надо определить параметры самой конструкции. Одни из них постоянные, другие можно варьировать.

H – высота потолков;
h2 – высота лестницы;
L – длина проекции на полу;
h – высота подступени;
l – глубина ступени;
n – количество ступенек;
L1 – длина проема на верхнем этаже.

По строительным стандартам принято, что величина «h2» не должна быть меньше 2 м, «l» варьируется в диапазоне 25-30 см, «h» – в пределах 12-25 см.

Из всех обозначенных величин параметр «H» является постоянной величиной и определяется проектом здания. Все остальные размерные показатели подгоняются под габариты пространства.

При расчете параметров конструкции нужно быть очень внимательным, так как от этого зависит надежность лестницы.

Расчет количества ступеней

Вводные данные:

Количество ступеней – это Н/h=300:18=16. Но необходимо понимать, что последняя верхняя ступень – это пол верхнего этажа, поэтому к косоуру надо будет крепить 15 ступеней.

Расчет длины косоура

Зная количество ступеней, можно вывести длину проекции лестничного марша, для чего определяется глубина ступенек. К примеру, она равна 28 см. Теперь проводится следующая математическая выкладка: 28х15=4,2 м. Это и есть значение показателя «L».

Когда есть размер высоты потолков, есть длина проекции лестницы, остается по теореме Пифагора определить длину косоура.

H²+L²=P², где Р – длина лестницы.

3²+4,2²=26,64 – это Р². Значит, Р=5,16 м. Это и есть длина косоура, необходимого для сооружения лестничного марша по заданным параметрам.

При расчете параметров лестницы нужно придерживаться теоремы Пифагора.

Онлайн-калькулятор

Для удобства мы сделали подборку онлайн-калькуляторов лестниц, с помощью которых вы сможете самостоятельно рассчитать все параметры конструкции, а также номенклатуру и количество необходимого материала.

Инструкция по установке лестницы на косоурах

Размеры сооружения известны, можно приступать к проведению монтажных работ. Вот основные этапы этого процесса.

Швеллер, труба или двутавр подрезаются по расчетной длине косоура.
По нему равномерно распределяются места установки ступенек с учетом расчетного количества и параметров.
Производится установка и крепление кобылок.
Монтаж косоура по месту.
Установка ступеней.

Монтаж каркаса ступеней своими руками

Начать надо с установки кобылок. Обычно для лестниц такого типа подставки изготавливаются из уголка с шириной полки до 40 мм. Отрезок этого профиля необходимо согнуть под прямым углом. При этом строго выдерживаются размеры горизонтальной и вертикальной его части. В нашем примере соответственно 28 и 18 см.

При монтаже двойной косоурной лестнице начинать нужно с приваривания подставок к одному швеллеру, а затем намечают место крепления на втором и приваривают его.

Кобылки привариваются электросваркой по местам, которые были определены в процессе проведения расчета. Если в конструкции лестницы присутствует два косоура, то сначала крепление подставок производится на один из них, затем второй швеллер прикладывается к первому, за счет чего определяются точные места установки кобылок на втором. Если расстояние между двумя несущими балками большое, то рекомендуется между ними на уровне монтажа кобылок установить поперечные профили (уголки), которые увеличат жесткость и надежность всей лестничной конструкции.

Это самый простой каркас для ступенек, который можно быстро сделать своими руками. Существует большое количество разновидностей подставок, которые изготавливаются из труб, железного листа, стальной арматуры и других профилей.

В конструкции с одним косоуром можно использовать кобылки в виде вертикально установленного профиля на уровне внешнего края ступени. Его высота будет равна высоте подступени. При этом сам каркас одной стороной устанавливается на эту подставку, а противоположной на косоур. На фото ниже этот вариант показан. Необходимо уточнить, что такая конструкция возможна лишь в том случае, если под ступени устанавливается именно металлический каркас.

Подобный вариант монтажа допустим только для лестниц с металлическим каркасом.

Установка ступеней

Что касается крепления ступеней, то все будет зависеть от того, из какого материала они изготавливаются. Если это древесина, то проще всего крепление провести на саморезы или болты. В обоих случаях придется в кобылках или в каркасе сделать отверстия под крепеж.

Если в качестве крепежного изделия используются саморезы, то выбирать их надо по длине чуть меньше толщины ступени. Вкручивают их в древесину с нижней стороны, при этом рекомендуется подложить под шляпку крепежа резиновую прокладку и широкую шайбу.
Если используются болты, то в первую очередь определяется место крепления именно на ступенях. Для этого их укладывают на каркас или кобылки и снизу через отверстия маркером помечают места сквозных отверстий, в которых сверлом и дрелью их и проделывают. Диаметр сверла должен быть чуть больше диаметра болтов. С лицевой стороны под шляпку крепежа делается углубление на толщину головки и диаметром, равным ширине шляпки. Ступень устанавливается по месту, сверху в нее вставляется болт, который снизу через кобылку или каркас закручивается гайкой. При этом головка крепежного изделия войдет в расширенное отверстие и станет заподлицо с поверхностью ступени.

При использовании при креплении ступеней болтов нужно с лицевой стороны сделать для шляпки болта углубление.

Если ступени изготавливаются из металла, то надежный способ крепления – электрическая сварка. Хотя на болтах конструкция тоже будет неплохо держаться. Правда, это более сложный вариант, потому что придется делать большое количество отверстий в металлических профилях. Это касается и кобылок с каркасом, и самих ступеней. К тому же после такого соединения необходимо будет скрыть головки болтов (покрасить или надеть пластиковые колпачки).

Установка ограждений

И последний завершающий этап – установка ограждающей конструкции. В этой категории достаточно большой ассортимент, который прекрасно будет гармонировать с металлокаркасом лестницы. Вот только несколько популярных вариантов:

кованые;
деревянные;
алюминиевые;
из нержавеющих профилей, чаще используется труба;
пластиковые;
стеклянные.

Для повышения безопасности эксплуатации лестницы лучше установить ограждение.

Основное требование к выбору – полное соответствие дизайну самой лестницы на косоурах. Но если говорить об условиях монтажа, то ограждения из нержавейки и пластика подойдут в случае самостоятельной установки. Монтаж остальных конструкций лучше доверить профессионалам.

Изготовление и сооружение лестницы на косоурах своими руками при кажущейся простоте – процесс сложный. Поэтому очень важно точно провести расчеты, лучше сделать чертеж на бумаге, который станет отправной точкой монтажных операций.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову — это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

модульные;
литые.
кованые;
сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
Глубина ступени по средней линии подъема составляет около 200 мм.
Угол подъема не должен превышать 45 градусов.
Необходимо предусмотреть ограждения для комфортного и безопасного использования.
Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
Трубу немного большего диаметра, чем предыдущая.
Трубу круглую или квадратного маленького размера для больц.
Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
Из уголка сделать по шаблону одинаковые каркасы ступеней.
Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
Устанавливаем центральную опору.
Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
Начиная с нижней, соединяем между собой все ступени.
После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

основные виды и руководство по сборке

Современные лестницы могут изготавливаться из различных материалов, наиболее популярны деревянные и металлические конструкции. У последних моделей есть ряд преимуществ – они отличаются высокой прочностью и долговечностью. Кроме того, если имеется опыт работы со сварочным аппаратом, то лестницу из металла легко изготовить самостоятельно. Главное знать технологию и строго соблюдать все правила и рекомендации специалистов.

Общие требования

Лестницы на второй этаж, металлические или деревянные, делаются с учетом безопасности и удобства эксплуатации. Общие требования к конструкциям следующие:

Ширина лестничного марша должна быть минимум 90 сантиметров. Для одновременного прохода двух человек оптимальные показатели от 120 до 150 см.

Необходимо правильно сделать расчеты угла наклона марша. Самым оптимальным является значение от 30 до 45 градусов. Если сделать угол меньше, вся конструкция будет занимать много места, если больше, то передвигаться по лестнице будет трудно и небезопасно.

Для удобства передвижения делаются расчеты высоты и глубины ступеней. По существующей практике первый параметр должен лежать в пределах 15-20 см. Глубина ступеней делается на длину ступни – от 20 до 30 см.

Ограждения применяются не всегда. Но в случае с семьей, в которой есть дети, без них не обойтись. По общим требованиям расстояние между стойками ограждения лестницы должно быть не менее 12 см.

Также необходимо сделать расчеты нагрузок. Минимальный вес, который должна выдержать стальная конструкция — 100 кг. Если в семье есть более крупные члены, то и прочность у лестницы должна быть соответствующая.

Классификация металлических лестниц

Конструкций внутренних лестниц на второй этаж множество. У каждого варианта имеются свои положительные и отрицательные стороны:

На косоурах. Такие лестницы имеют опоры под каждой ступенью. Вариант является самым распространенным. Существует две разновидности: первая (традиционная) использует два косоура по обоим концам ступеней, во втором случае применяется одна опора, расположенная посередине лестничного марша. К плюсам подобных конструкций относится их надежность, к недостаткам — массивность и большие размеры.

На тетивах. Это второй по распространенности вариант прямой стальной лестницы. В этом случае опора для каждой из ступеней расположена по бокам. В плюсах, так же как и в первом варианте, высокая надежность, к минусам относят сложность изготовления.

На больцах. В этом случае каркасные элементы не используется. Каждая ступень крепится к стене при помощи специальных болтов. Положительная сторона – внешний вид. Лестница будто парит в воздухе. Также в плюсы относят малые размеры. Среди минусов специалисты отмечают меньшую надежность, чем стальные конструкции на косоурах и тетивах.

Винтовая. Характеристики легко понять из самого названия. Чаще всего применяют конструкцию с центральной опорой, к которой и крепят ступени. Главный плюс – внешний вид. Винтовая лестница отнимет мало свободного пространства. Основной минус – сложность изготовления. Также к недостаткам относят неудобство эксплуатации.

Применяются и другие типы металлических прямых лестниц. Есть комбинированные вариант – с одной стороны ступени крепят к стене на больцах, а другой край поддерживает косоур или тетива.

Можно приобрести и модульные железные лестницы. Их изготавливают на заводах. Достаточно закупить необходимо количество модулей и собрать их у себя дома самостоятельно.

Модульная лестница — самый простой в сборке вариант

Лестницы на второй этаж частного дома можно классифицировать и по другим признакам. Маршевый пролет, как обычно, делают один. Но, если их может быть и больше. Если маршевых пролетов два или три, то делается дополнительная площадка. Подобная конструкция потребует больше материала. У площадки должна быть опора, в качестве таковой применяют трубы или швеллеры.

Руководство по сборке маршевой лестницы [инструкция]

Чтобы выполнить любую работу, необходимо ознакомиться с пошаговой инструкцией. Зная ее и имея на руках заранее подготовленную схему, произвести монтаж железных лестниц в частном доме не составит большого труда. Нужно запастись всем необходимым инвентарем и материалом. Так как лестница изготавливается из металла, в первую очередь следует подумать о сварочном аппарате. Без подобного оборудования выполнить работу своими руками будет невозможно.

Конструкция на косоурах

Именно такой вариант специалисты считают наиболее надежным. При его воплощении в жизнь мастеру необходимо пройти несколько этапов.

Пошаговая инструкция выглядит так:

1. Первым делом делаем заготовки. Больше всего понадобится уголков. Они нарезаются по нужным размерам.

2. Выполняется изготовление кобылок — именно эти узлы будут удерживать ступени. Кобылки сваривают из уголков, в результате должна получиться конструкция в виде буквы «Г». Для правильности углов используют угольник. Одна сторона равна высоте ступенек, другая глубине или проступи.

3. Теперь очередь дошла до самих косоуров. Первоначально делается разметка. Отмечаются места, где будут установлены ступени. После этого привариваем к одному косоуру заготовленные кобылки. Чтобы было все ровно, делать это одновременно на обоих опорах не стоит. Второй косоур прикладываем к первому и переносим точки крепления кобылок.

4. После того как места для крепления ступеней готовы, необходимо закрепить сам марш. Косоуры нужно сварить сверху с анкерами, которые закреплены к межэтажному перекрытию. Нижний конец устанавливаем на опорную платформу, вмурованную в пол первого этажа. Если сварная прямая лестница пристенная, то можно сделать дополнительную точку опоры. Для этого один из косоуров приваривают к анкеру, вмонтированному в стенку.

5. Последний этап предполагает установку ступеней. Они могут быть изготовлены как из дерева, так и бетона, камня или в виде металлической решетки. Деревянные ступени — самый распространенный вариант.

В заключение необходимо обработать металл, поскольку материал подвержен окислению. Чтобы ржавчина не «съела» лестницу, ее покрывают защитным слоем. Первоначально все места сварки шлифуют. После очистки металлической щеткой от стружки вся лестница грунтуется и окрашивается.

На видео: как сделать ломаный косоур для лестницы своими руками.

Конструкция на тетивах

При изготовлении лестниц на второй этаж в частном доме применяют различные конструкции. Вариант на тетивах также подойдет, но тут необходимо приложить некоторые усилия. Сложности может вызвать процесс крепления ступеней к основе.

Работу можно выполнить двумя способами:

ступени закрепляют к тетивам при помощи сварки;
крепление проводят с использованием болтов.

У обоих вариантов крепления ступеней есть свои плюсы и минусы. Сварка обеспечит надежное крепление. Минус в том, что выполнить такую работу сможет далеко не каждый. Для этого требуется достаточно опыта.

Болтовое соединение более простое. Достаточно на тетивах просверлить отверстия. На основе ступеней также создают места крепления. После этого все соединяется болтами. Тут главное подобрать подходящий крепежный материал — он должен не ржаветь и иметь достаточную прочность. Единственный минус этого способа в том, что места соединения со временем могут начать скрипеть.

В качестве тетивы используют металлический швеллер. Деталь имеет профиль в виде буквы «П». Оба выступа находятся на одной стороне, что придает дополнительную жесткость и прочность.

Конструкция лестницы на металлических швеллерах

При возведении железной лестницы может использовать две или только одну тетиву. Второй вариант применяется, если конструкция будет прилегать непосредственно к стене. В этом случае один край ступеней держится на больцах.

Тетиву крепят сверху к анкерам, вмонтированным в межэтажное перекрытие. Снизу можно воспользоваться двумя способами. В первом случае также используется анкер, вмонтированный в пол. При втором варианте низ швеллера просто вставляют в углубление и заливают бетонным раствором.

Ступени, перила и ограждения

Косоуры или тетивы – основа железной сварной лестницы. Но при монтаже необходимы и другие важные элементы, а именно:

Ступени. Именно по ним будут передвигаться. Их можно изготовить из металла, дерева, пластика и даже из стекла. Первый вариант чаще всего применяется для наружных лестниц, так как сварить ступени будет сложно (толщина металла не должна быть менее 3 мм). Чаще всего для ступеней используют древесину. Так и монтаж будет произвести легче, и сама конструкция получится более изящной.

Перила и ограждения. Здесь так же, как и в случае со ступенями, применяют разные материалы. Если используются только изделия из металла, то это могут быть трубы, прутья и арматура. Красиво смотрятся кованые ограждения. Также применяют и сварные конструкции в виде решеток или ажурного орнамента. Ограждения крепятся к основанию при помощи болтов или можно их приварить. Для перил лучше подойдет древесина. Она мягче металла, что улучшит безопасность.

При изготовлении ступеней и ограждения важно помнить об общих требованиях. Если не соблюдать рекомендации по высоте, глубине проступа ступени и другим параметрам, то повышается риск получения травмы при передвижении по лестнице. Особенно это важно, если в семье есть дети, люди пожилого возраста и инвалиды.

Советы по экономии

Изготавливать лестницы из металла своими руками достаточно легко. Но стоит сразу уточнить, что такие конструкции могут обойтись дорого. А есть ли способы немного сэкономить? Для этого можно воспользоваться советами от специалистов:

Лестница должна учитываться еще в проекте строительства дома. Если конструкция создается в уже построенном здании, то перед началом монтажных работ необходимо создавать чертеж. Этот «документ» поможет произвести монтаж межэтажной лестницы правильно и заранее рассчитать, сколько и каких деталей понадобится.

Лучше всего устанавливать лестницу вдоль одной из стен. Так можно сэкономить свободное пространство. Можно обойтись одним косоуром или тетивой, тогда вторую сторону ступеней крепят непосредственно к стене при помощи больц.

Чертеж лестницы позволит правильно рассчитать ширину. Минимальное значение параметра — 90 см. Этого достаточно для прохода одного человека. Именно такая ширина маршевой лестницы позволит использовать минимальное количество материала.

Еще один способ экономии – изготовить все своими руками. Работы, если нанимать стороннего сварщика, обойдутся дорого.

Есть вещи, на которых экономить нельзя — это относится к выбору материала. Для изготовления косоуров, тетивы и другого каркаса желательно использовать новые швеллера или металлические изделия. Для других элементов применяют и бывшие в использовании изделия. В этом случае необходимо все внимательно проверить. Металл не должен быть сильно испорчен ржавчиной.

Есть еще один способ немного сэкономить – купить модульную лестницу из железа на второй этаж. У такого варианта есть очевидные преимущества. Во-первых, модульную железную лестницу легко собрать своими руками, следуя прилагаемой пошаговой инструкции. Во-вторых, в комплект входят все необходимые крепежные приспособления.

Главный плюс модульных лестниц – возможность подобрать подходящую для каждого конкретного случая модель нужных размеров и конфигурации.

Но и в случае с модульными лестницами есть свой «подвох». Самый дешевый вариант – конструкции первого поколения. Их легко собрать своими руками, и стоят они недорого. Но такие лестницы быстро выходят из строя. Каркас не выдерживает длительной эксплуатации.

Модульные межэтажные лестницы из железа второго поколения обойдутся дороже, да и для монтажа понадобится привлечь специалистов. Каркас, площадки и другие элементы делают из композитных материалов. Но такие конструкции служат дольше и выглядят более привлекательно.

Поэтапное изготовление лестницы на металлическом каркасе (3 видео)

Разные варианты лестниц (40 фото)

Самые лучшие посты

Стрингеры для лестниц своими руками от Fast-Stairs.com

Если вы хотите построить себе лестницу своими руками, теперь вы можете построить и установить ее за полдня с помощью модульных регулируемых стальных стрингеров Fast-Stairs. Ваш проект лестницы своими руками выиграет от:

Удобство транспортировки и переноски (упаковка макс. 70 фунтов)
Регулируется по высоте и ширине
Порошковое покрытие, можно перекрасить в любой цвет
Super solid (грузоподъемность 1 тонна)
Быстрая и простая сборка
85% из переработанной стали
Соответствует стандартам Кодекса
Экономичный
Ограниченная гарантия

Предназначен для строительства и устройства безотказных лестниц своими руками

Fast-Stairs — это уникальный, быстрый и простой способ построить долговечные, отдельно стоящие самодельные лестницы от 30 до 13 футов высотой.Калькулятор лестниц не требуется. Больше не нужно выяснять подъем и движение ступеней / ступеней. Просто измерьте высоту от пола до пола по вертикали, а затем выберите в Интернете регулируемую модель Fast-Stairs, которая соответствует желаемой высоте вашей домашней лестницы. Вы можете заказать онлайн, по телефону или электронной почте на срок от 2 до 5 дней с доставкой в любую точку континентальной Северной Америки.

Fast-Stairs предлагает решения для лестниц своими руками для потребителей, моделистов, строителей и подрядчиков. Нет более быстрого, простого или лучшего способа построить сверхпрочные и экономичные лестницы своими руками.Просто скрепите секции стрингера болтами с скользящими соединителями и прикрутите ступеньки / ступени (не входят в комплект) по вашему выбору к перфорированным сварным стальным опорам ступеней. Fast-Stairs также позволяет вам перемещать и / или улучшать отделку вашей лестницы, сделанной своими руками, позже.

Все соединительные элементы с шестигранным ключом включены в комплекты Fast-Stairs, которые легко транспортировать и переносить.

со стойками перил, закрепленными изнутри перфорированными стальными стрингерами, и досками перил, прикрепленными к стойкам над стрингерами (самый простой способ)
со стойками перил и системой, прикрепленной к верхней части ступеней

Щелкните здесь, чтобы узнать о двух простых методах крепления перил к лестнице, изготовленной своими руками.

Купите стальные косынки прямо сейчас!

Стальные лестницы | Сборные металлические лестницы DIY

Металлические стрингеры

Традиционно металлические стрингеры изготавливались из строительных пиломатериалов и устанавливались тройками: по одному стрингеру с каждой стороны лестницы и по одному в центре для поддержки.Широкие лестницы требовали дополнительных стрингеров для опоры конструкции.

В этих обычных лестницах стрингер был фактически встроен в стены, спрятан в гипсокартоне или панелях, где он стал частью структурной мембраны дома. Однако современные домовладельцы отходят от традиционного оформления лестниц. Одинарные металлические лестницы начинают заменять квадратные устаревшие деревянные косынки прошлого. Вместо того, чтобы прятаться внутри стен, металлические лестничные перекладины созданы так, чтобы их было видно.

Что такое металлическая лестница?

Металлическая труба стрингера (тот большой видимый кусок металла под лестницей), вероятно, приходит на ум, когда вы видите или думаете о металлической стрингере лестницы. Его основная функция — поддерживать плавающую лестницу.

Большинство стальных стрингеров для лестниц весят около 300 фунтов, и они часто требуют сложного процесса установки. Однако, когда дело доходит до проектов DIY, наши стальные лестницы станут вашим лучшим другом. Они исключительно универсальны и могут быть установлены в нескольких различных конфигурациях, даже в сочетании с перилами из нержавеющей стали.Поскольку наши металлические стрингеры поставляются предварительно собранными, они устанавливаются быстро, что позволяет вам завершить проект в соответствии с вашим графиком.

Металлический кронштейн для стрингера

Небольшой, но важный компонент, металлические кронштейны для стрингеров, предназначены для удержания каждой ступени лестницы на месте. Кронштейн должен быть надежно закреплен как на стальной моно стрингере, так и на ступени лестницы. Для домовладельца, работающего самостоятельно, важно, чтобы кронштейны были доставлены таким образом, чтобы их можно было легко установить.

Традиционно перед установкой лестничные кронштейны привариваются к металлической балке лестницы.Однако это может вызвать проблемы для домовладельца, сделанного самим, во время процесса доставки, потому что стрингер должен быть отправлен со всеми кронштейнами, предварительно приваренными к стрингеру.

Кроме того, сварка деформирует металл на стрингере лестницы, вызывая рубцевание в месте соединения скоб и стрингера. Требуется серьезный стратегический дизайн, чтобы покрыть металл, на котором он был сварен.

Сверление потоком (или сверление трением) полностью исключает сварку. Во-первых, мы используем проточное сверло, чтобы проделать длинное отверстие в металле на стрингере лестницы.Металл смещается из-за трения, вызванного быстрым движением перфоратора, и он изгибается к себе, образуя круглую трубу. Мы меняем сверло, затем повторяем процесс, чтобы добавить резьбу в круглую трубку, чтобы можно было вставить болт. Сверление с потоком также создает обод вокруг вершины этой круглой трубы, где лежит болт.

Стрингер с болтовым креплением легко транспортировать и отлично выглядит. Вместо того, чтобы отправлять стальную лестницу со всеми приваренными кронштейнами, мы можем отправить стрингер и кронштейны отдельно, и заказчик может легко скрепить их болтами на строительной площадке.

Ступени для плавающих лестниц

Наши ступени Modern Floating Stair имеют простую цель: поддерживать ваши ноги, когда они поднимаются по лестнице. В зависимости от типа лестницы ступени могут быть из дерева, металла или пластика.
Они могут быть изготовлены из нескользящего материала для внутренних лестниц или термически модифицированы, чтобы противостоять элементам снаружи.

Для домовладельца, сделанного своими руками, толстые ступени лестницы — мечта. Когда мы делаем толстые ступени лестницы, мы склеиваем каждый кусок пиломатериала вместе, чтобы создать прочную ступеньку для ваших ног.Он отлично выглядит, прекрасно себя чувствует и очень поддерживает. Наши толстые ступени лестниц изготавливаются путем резки, строгания и склеивания кусков древесины твердых пород. Наши толстые ступени, изготовленные из высококачественной древесины твердых пород, имеют уникальную текстуру древесины и способны выдерживать длительный износ. Их можно заказать в различных вариантах отделки.

Следующие шаги

Если вы готовы сузить круг вариантов и получить более конкретную цену, заполните нашу справочную форму по дизайну, нажав кнопку ниже, или позвоните нам по телефону (574) 742-1030.Вы можете ожидать быстрого разговора с обсуждением общей информации о вашем проекте, и вы также получите расценки либо во время звонка, либо вскоре после этого.

Купить декоративные и современные металлические лестницы своими руками

О продуктах и поставщиках:

Украсьте свой интерьер модернизированными, декоративными и уникальными. Металлическая лестница diy на Alibaba.com по самым конкурентоспособным ценам. Эти эффектно оформленные. Металлические лестницы diy - идеальные предметы интерьера, которые подходят к любому типу жилых домов или коммерческих объектов.Эти изделия долговечны и служат долго без ущерба для характеристик и стиля. Независимо от того, какой стиль и тематику вы выберете для своего интерьера, эти. металлические лестницы своими руками могут безупречно вписаться в любой дизайн или украшение. Покупайте их у проверенных поставщиков и ведущих оптовиков на сайте гарантированного качества.

Огромная коллекция с уникальным дизайном и современным дизайном. Металлическая лестница diy, представленная на сайте , не только выглядит эстетично, но и устойчива к всевозможным внешним воздействиям.Эти. Металлическая лестница diy изготовлена из прочных материалов и не имеет себе равных по сроку службы. Более того, эти. металлические лестницы своими руками доступны во множестве со вкусом оформленных конструкций, которые обязательно привлекут ваше внимание с первого взгляда.

Alibaba.com предлагает широкий выбор. DIY металлические лестницы доступны в различных цветах, дизайнах, формах, материалах и стилях, которые могут индивидуально вписаться в любой интерьер и требования. Эти.Металлические лестницы diy хорошо отполированы, оснащены ограждениями для предотвращения любых неудач и имеют гладкие края. Эти. Металлические лестницы diy идеально подходят для любого помещения, а их высокая точность делает их очень продаваемыми изделиями.

Просмотрите разнообразное. Металлические лестницы diy на Alibaba.com и сэкономьте деньги при покупке этих продуктов. Эти продукты не только уникальны, но и предлагают отличное послепродажное обслуживание, установку на месте и многое другое.Найдите надежных продавцов и товары на расстоянии одного клика!

Купить комплект металлической винтовой лестницы онлайн

Купить комплект металлической винтовой лестницы онлайн | The Iron Shop

985,00 $ — 4 598,00 долларов США

Заказать МЕТАЛЛИЧЕСКУЮ винтовую лестницу в магазине Iron Shop — это просто! Просто заполните форму ниже, и вы увидите, насколько доступной может быть красивая МЕТАЛЛИЧЕСКАЯ винтовая лестница! Прежде чем начать, вам нужно будет измерить высоту и ширину.

* В настоящее время мы не предлагаем онлайн-заказ комплектов винтовых лестниц OAK, VICTORIAN или CUSTOM.Если вы хотите заказать спираль OAK, VICTORIAN или CUSTOM, позвоните по телефону 1-800-523-7427 и поговорите с одним из наших опытных продавцов. Они помогут вам спроектировать и настроить лучший комплект винтовой лестницы в соответствии с вашим бюджетом!

Диаметр лестницы	Выберите вариант 3 ‘6 «4’ 0» 4 ‘6 «5’ 0» КОД5 ‘6 «КОД6’ 0» КОД
Подступенки	Выберите вариант 10111213141516 901

Диаметр
Выберите диаметр лестницы из одного из имеющихся ниже наборов, который лучше всего подходит для стандартного проема квадратного колодца.
Обратите внимание, что готовый квадратный проем колодца должен быть как минимум на 2 дюйма больше диаметра лестницы, которую вы планируете установить.
×
Диаметр лестницы
Винтовые лестницы доступны в нескольких различных диаметрах (ширине) в зависимости от того, сколько места у вас доступно для установки лестницы. Iron Shop предлагает винтовые лестницы диаметром от 3 футов 6 дюймов до 6 футов 6 дюймов. Это наиболее часто используемые сегодня значения ширины.
Хотя наши комплекты для винтовой лестницы диаметром 3 фута 6 дюймов, 4 фута и 4 фута 6 дюймов очень популярны для различных целей, подумайте, являются ли они единственным средством доступа на верхний этаж или балкон. .Винтовые лестницы меньшей ширины могут быть более сложными при перемещении между этажами больших или иным образом громоздких предметов. А если у вас есть маленькие дети или домашние животные, которые будут часто пользоваться лестницей, лестница большей ширины (например, наша 5-футовая модель) может быть более желательной.
Некоторые муниципалитеты требуют, чтобы винтовые лестницы соответствовали местным строительным нормам. Если это применимо в вашем регионе, вы должны выбрать наши модели диаметром 5 футов или больше.
×
Отверстие колодца
Отверстие колодца — это квадратное отверстие, которое вы вырежете в потолке, ведущее на верхний уровень, где верх вашей лестницы будет обеспечивать доступ (или, если вы смотрите на него сверху вниз, квадрат дыра в полу у ваших ног, которую вы прорежете).
Если ваша лестница ведет на балкон или террасу, вам не нужно беспокоиться о проеме колодца, потому что там нет колодца.
Иногда некоторые клиенты хотят иметь круглый колодец, или круглый колодец может уже существовать на предыдущей лестнице. Комплекты винтовой лестницы Iron Shop стандартно поставляются с квадратными площадками, однако вы можете заказать специальную круглую площадку, позвонив по телефону 1-800-523-7427.
Диаметр *
Высота
Пожалуйста, выберите готовую высоту от пола до пола вашей лестницы в футах и дюймах.Если ваша высота от пола до пола превышает 12 футов 8 дюймов, обратитесь к торговому представителю, чтобы он помог вам в покупке. Спасибо.
×
Высота от пола до пола
Это измерение представляет собой расстояние между полом на нижнем уровне вашей лестницы (где вы входите по лестнице, чтобы подняться) и полом на верхнем уровне вашей лестницы (где вы выходите лестница).
Если вы еще не прорезали колодец в потолке, вы должны рассчитать расстояние между потолком нижнего уровня и полом верхнего уровня, включая высоту стропил и чернового пола (обычно 3/4 ″ фанеры) и толщины вашего готового пола (дерево, плитка, ковровое покрытие и т. д.).
футов *
789101112
дюймов *
01234567891011
дробных дюймов *
01/41/23/4
Местоположение
Пожалуйста, укажите расположение вашей лестницы.
Расположение *
Направление
Пожалуйста, выберите Направление вашей лестницы.
×
Направление
В зависимости от расположения вашей лестницы и направления, в котором вы входите и выходите из нее, ваша спираль может быть Right-Hand Up (поручень и шпиндели для каждой ступеньки находятся справа от вас и в центре столб находится слева от вас, когда вы входите на лестницу с нижнего этажа) или слева вверх (поручень и шпиндели для каждой ступеньки находятся слева от вас, а центральный столб справа от вас, когда вы входите на лестницу с Нижний этаж).
Поручни и шпиндели находятся на противоположной стороне, когда вы спускаетесь по лестнице с верхнего этажа.
Выбираете ли вы «Вверх правой рукой» или «Вверх левой рукой», цена комплекта для винтовой лестницы не зависит.
Направление *
Продолжить

×
Алюминиевый поручень диаметром 1-1 / 4 дюйма
×
Латунный поручень диаметром 1-1 / 4 дюйма
×
Одиночные промежуточные шпиндели
×
Двойные промежуточные шпиндели
×
Гладкая стальная пластина протектора и посадочная площадка
×
Стальная пластина с выпуклым ромбовидным рисунком ступени и посадочная площадка
×
1-1 / 16-дюймовые покрытия и посадочная поверхность из дубовой мельницы
×
3/4 Покрытие ступени и посадка из фанеры
×
Редуктор подъема
×
Алюминиевый колпак купола
×
Алюминиевый колпачок шаровой опоры
×
Латунный колпачок шаровой опоры
Колпачок
×
Дубовый шар
×
Плоская дубовая крышка для стойки
×
Верхняя крышка для корзины
×
Стальные перила для балкона
×
Верхние посадочные ворота
×
Pr imed Black Finish
Стандартная лестница поставляется с черным грунтовочным покрытием.После сборки лестницу необходимо окрасить.
×
Горячеоцинкованное покрытие
Будет ли ваша внешняя винтовая лестница подвергаться суровым погодным условиям и износу? Мы настоятельно рекомендуем выбрать наше горячеоцинкованное покрытие, чтобы винтовая лестница сохраняла свой внешний вид долгие годы.
Uh-oh
Похоже, ваша высота от пола до пола превышает 12 футов 8. ″ Выберите меньшую высоту или обратитесь к торговому представителю, чтобы помочь вам в покупке.
Спасибо!
© 2021 Магазин железа | Дивизия М. Коэна и сыновей | Политика конфиденциальности | Закупка
Строительная лестница со стальными перемычками — Домостроение
Синопсис: Строительство лестниц со стальными косоурами начинается так же, как и с деревянных стрингеров , с определения подъема и уклона, а также расчета длины и углов. Каждая деревянная ступенька прорезана пазами для установки металлических скоб, которые устанавливаются с помощью приспособления. Карпентер Джош Эдмондс подробно описывает процесс, используя пошаговые фотографии и иллюстрацию расположения стрингеров.Чтобы изготовить стрингеры и кронштейны, он использует дисковую пилу для резки металла, а затем сварщик, чтобы прикрепить кронштейны. В статье подробно рассказывается об установке стрингеров, перил и троса.
Как строители в сельском районе центра Нью-Йорка, мы часто делаем вещи, которые выходят за рамки нашей зоны комфорта. Иногда мы не можем найти поблизости никого, кто обладает навыками или опытом, необходимыми для выполнения конкретной задачи, или людей, которые это делают, заняты на долгое время.Так что мы берем инструменты и учимся ими пользоваться по необходимости. Вот так мы — бригада, состоящая в основном из плотников — закончили , выполняя свои собственные работы по металлу .
Исправьте точки. Начните компоновку лестницы с перекладиной или разделителями, установленными на диагональное расстояние между лестницами. После определения начальной точки используйте инструмент, чтобы сойти с расстояния для каждого шага, устанавливая точку — верхнюю, переднюю кромку — каждой ступени.
Мы начали с малого, приваривали заглушки и основания к стальным столбам, поэтому нам не пришлось ждать, пока они будут изготовлены и доставлены.Но по мере того, как мы стали лучше владеть нашим сварочным оборудованием и технологиями, наши слесарные работы стали более амбициозными.
Лестница, которую мы построили для этого проекта, легко доступна плотнику, который знает, как построить набор простых стрингеров с надрезом, и имеет бюджет и время, чтобы инвестировать в некоторые основные инструменты для резки и сварки. Целью здесь было создать стальную лестницу, сопоставимую по стоимости с традиционной деревянной лестницей. Единственными специальными инструментами, которые мы использовали, были циркулярная пила по металлу и сварщик.
Знакомая компоновка
Определите общий подъем и длину лестницы так же, как и для деревянных балок. Я рекомендую нарисовать стрингеры и перила на бумаге или, что еще лучше, использовать такую программу, как SketchUp, которая позволяет вам определять длину и углы, не вычисляя их. В отличие от дерева, у стальных труб закругленные края, и они не подходят для ступенек или линий разметки. Чтобы исключить этот радиус из уравнения, я держу макет на 1/2 дюйма ниже верхнего края стрингера, отмеченный мелом и полосой малярной ленты.При компоновке учитывайте толщину стали, которая будет использоваться для закрытия прорезей на концах стрингеров.
Web extra: Посмотрите, как бригада закончила лестницу, в онлайн-статье « Как покрасить нестандартную стальную лестницу на месте »
из FineHomebuilding № 288
Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.
Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.
Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик
× Посмотреть PDF
Замена балясин — легкая трансформация лестницы своими руками!
Вы ищете простой проект с большим эффектом? Замена деревянных лестничных балясин металлическими — это проект для вас. Это довольно просто, требует минимум инструментов и имеет большее значение, чем вы ожидаете.
Мы впервые опробовали этот проект в доме моей мамы. Она всегда хотела железные балясины, поэтому мы подумали, что попробуем заменить ее в качестве подарка «добро пожаловать в Северную Каролину» (я просил ее переехать в Северную Каролину около 5 лет, и она, наконец, сделала это)!
ТОЛЬКО инструменты, необходимые для DIY
Хотите создать мебель и декор, достойные журналов? Дорожная карта по основным инструментам покажет вам, какие инструменты вам действительно нужны для выполнения 95% проектов по ремонту мебели и дома (это не так много, как вы думаете!).
ПОЛУЧИТЕ БЕСПЛАТНУЮ ДОРОЖНУЮ КАРТУ ЗДЕСЬ
Это сильно изменило ее подъезд, и он быстро стал приоритетным проектом, когда месяц спустя мы переехали в наш новый дом.
Теперь у нас в запасе 2 трансформации лестницы, поэтому мы готовы помочь вам трансформировать вашу. Приступим к работе!
Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после нажатия на ссылку, я зарабатываю небольшую комиссию, но это не будет стоить вам ни копейки больше)!
Инструменты
Пила (электрическая пила с лезвием для резки металла облегчает эту задачу, но мы сделали нашу первую реконструкцию лестницы с помощью ножовки)
Сверло с лопастным сверлом по дереву (размер зависит от того, какие балясины вы выберете.У нас был 7/8 ″)
Плоскогубцы
Маленькая отвертка с плоской головкой
Малый шестигранный ключ (в зависимости от того, какой металлический башмак для лестницы вы приобретете)
Как заменить балясины на лестнице
Хотите, чтобы вы могли создавать мебель и предметы декора, достойные журнала, без мастерской, полной дорогих инструментов? Получите план основных инструментов и узнайте, какие инструменты необходимы для самостоятельной работы и с каких 3 инструментов вам следует начать.
Шаг 1: удалите существующие балясины
Выпилите имеющиеся у вас балясины.Если у вас есть ручная пила, вы можете распилить ее ровно настолько, чтобы можно было сломать текущую балясину и вытащить ее.
Удалите остатки гвоздей с помощью плоскогубцев, которые могли не выйти из старых балясин. В частности, проверьте нижнюю часть поручня.
Шаг 2: просверлить отверстия под новые балясины
Отверстия на нижней стороне поручня должны быть достаточно большими для новых балясин, поэтому вам нужно только просверлить отверстия в опорах.
После сверления убедитесь, что вы просверлили достаточно большое отверстие, поместив в отверстие одну из новых балясин.Ничего страшного, если отверстие больше новой балясины. Металлические башмаки закроют отверстие.
Шаг 3: песок
Песок в месте пересечения старых балясин с опорой. Перед шлифовкой вы можете использовать небольшую отвертку с плоской головкой, чтобы отделить все крупные пятна краски. Отшлифуйте, пока не получите плавный переход между окрашенными и неокрашенными участками.
Протрите поверхность или пропылесосьте, чтобы убедиться в отсутствии пыли.
шаг 4: измерение
Измерьте высоту новых балясин.Для этого измерьте расстояние между верхней частью перил и нижней частью поручня и добавьте 1 дюйм.
Каждая балясина должна быть примерно одного размера, но не помешает перепроверять каждые несколько балясин. На лестнице моей мамы балясины с каждым шагом должны были становиться длиннее на волосок.
Шаг 5: краска
Покрасьте отшлифованные участки перил. При необходимости добавьте дополнительные слои. После того, как я прикрывал все отшлифовать пятна, я закончил с пальто по всему baserail, чтобы минимизировать кисть инсульты, так как мы использовали глянцевую краску.
Пока краска сохнет, переходите к следующему шагу.
Шаг 6: разрежьте балясины
Отрежьте новые балясины до нужного размера с помощью пилы с лезвием для резки металла (электрическим или ручным). После обрезки первой балясины еще раз проверьте правильность размеров.
Убедившись, что у вас правильный размер, продолжайте резку. Вы можете использовать синюю ленту, чтобы отметить место, где вы должны разрезать балясины, чтобы предотвратить случайные царапины от пильного диска.
Шаг 7: установите новые балясины
Вставьте новые балясины в отверстия, просверленные на шаге 3. Для этого наденьте башмак на балясины, добавьте каплю жидких гвоздей в отверстие поручня, добавьте несколько капель в отверстие в поручне и вставьте балясину. в отверстия поручня и основания. Вставьте колодку вниз к baserail и затяните его так, что он остается на месте.
Первый порез на твоих старых балясинах был страшным, да? Каждый раз, когда мы начинаем проект «Сделай сам», у меня возникает паника, но, в конце концов, оно того стоит.
Обязательно поделитесь своими фотографиями трансформации лестницы с нами в Instagram (@craftedbythehunts)! Может, на днях уберем весь ковер с лестницы…?
Если вы ищете проект, который еще больше украсит ваш вход, ознакомьтесь с нашим учебным пособием «Сделай сам» по плетеной кожаной скамейке и узнайте, как красить двери. Красочная входная дверь может доставить столько удовольствия!
Современный фермерский дом DIY Лестничные перила
Поверили бы вы мне, если бы я сказал вам, что из всех лестничных перил, которые я делал за эти годы, это было самым простым, быстрым, дешевым и легким в сборке? И нам тоже нравится современный вид перил в сельском доме!
Видеоурок по изготовлению перил для лестницы своими руками:

Фото этапов изготовления этого перила для лестницы своими руками
Сначала мы начали с 2х4.
Мы отшлифовали, покрыли краской и разрезали на части длиной 48 дюймов для стойки. Мы также разрезали части для верхней крышки, опять же слишком длинные, чтобы мы могли обрезать их на месте.
Мы использовали винты с шестигранной головкой 4-1 / 2 дюйма, чтобы прикрепить их к твердой основе, расстояние между ними составляет примерно 3-4 фута. На лестнице мы использовали винты на 2х4 длиннее, чтобы мы могли отрезать их по мере необходимости.
Чтобы получить угол для срезания стоек лестницы вправо, мы подняли прямую кромку (мы использовали заглушку 2×4, которая будет установлена на следующем этапе), чтобы она была параллельна юбке лестницы.Затем мы нарисовали карандашом перекрытие прямой кромки на столбах.
Затем отрезаем стойки лестницы по карандашным линиям.
Для отделки деревянного каркаса перил лестницы мы прикрепили к верху заглушку. Чтобы получить правильные углы концов крышки, мы снова удерживали ее на месте и проследили, где она перекрывает другие части каркаса лестницы. Для крепления крышки мы использовали 3-дюймовые шурупы для деревянных конструкций.
Хорошо, вот где мы жульничаем.
Мы купили металлический плоский стержень шириной 1 дюйм (вы можете получить 20-футовые детали в специализированном магазине по металлу, вся эта система перил стоила около 170 долларов в металле) и просто разрезали его металлическим лезвием и прикрутили к задней стороне Стойки 2×4 с винтом 1-1 / 4 дюйма.
Стандартный код требует менее 4-дюймовых отверстий в перилах. Поэтому мы провели небольшую математику и выяснили, сколько рядов нам понадобится и как далеко друг от друга, и отметили прямую часть перил, отрезали металлическую полосу и прикрутили ее к внутри 2х4. Мы использовали только один винт на стойку.
Это дало нам отправную точку для создания лестничных перил. А затем мы просто посмотрели, чтобы убедиться, что металл идет параллельно верхней крышке и юбке, и прикрутили его к стойке.
Вот как это выглядит сзади.
Вы, наверное, обратили внимание на перила чердака. Его было даже проще построить, но мы рекомендуем использовать тот же метод, что и перила лестницы с внешними опорными стойками для повышения прочности.
Спасибо за использование наших руководств. Надеемся, вы им воспользуетесь и поделитесь фото! Вы можете добавить хвастовство или отметить меня в Instagram #anawhite или @anawhitediy
XO Ана
Пин на потом!
.
