Винтовая лестница своими руками из металла чертежи. Преимущества и недостатки

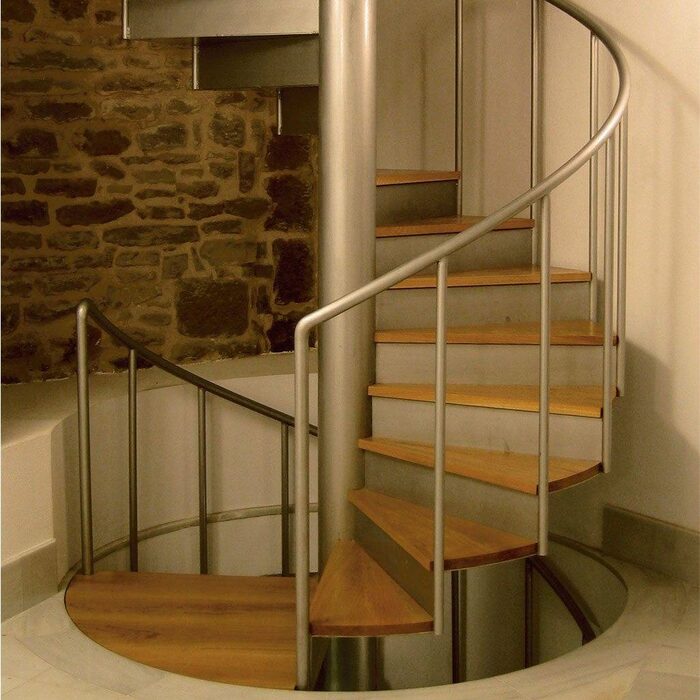

К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:
- компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору.
Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;
Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;Чертеж винтовой лестницы может разработать каждый
- доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
- минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
- отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
- функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.
Одним из недостатков винтовых лестниц являются не слишком удобные ступени
К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования.
Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.
Полувинтовая лестница своими руками. Изготовление своими руками винтовой лестницы
Как сделать винтовую лестницу на второй этаж, чердак
Как сделать винтовую лестницу своими руками
Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.
Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

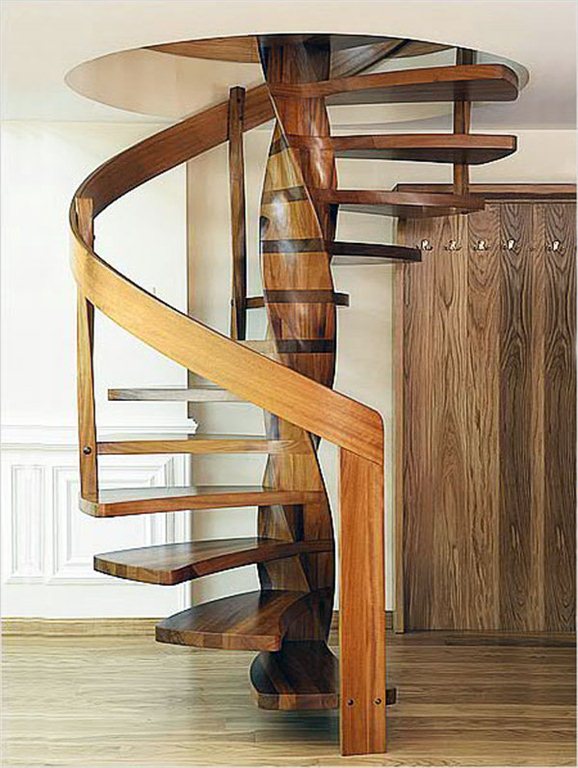

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.
Выбираем лестничную конструкцию
Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.
Существует подразделение лестничных конструкций по следующим параметрам:
- материалу, используемому для строительства системы;
- эстетическим характеристикам;
- форме;
- месту установки;
- конструкции перил;
- размерам;
- стилевому оформлению.
По своему непосредственному предназначению существуют лестничные системы:
Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:
- поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
- модульные либо сборные конструкции;
- системы на кронштейнах, больцах, косоурах;
- трансформеры и переносные конструкции;
- внутренние либо наружные системы;
- прикрученные к стене лестничные марши либо отдельно расположенные;
- со ступенями открытого или закрытого типа;
- с перилами либо без таковых.
Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.
Деревянные маршевые конструкции

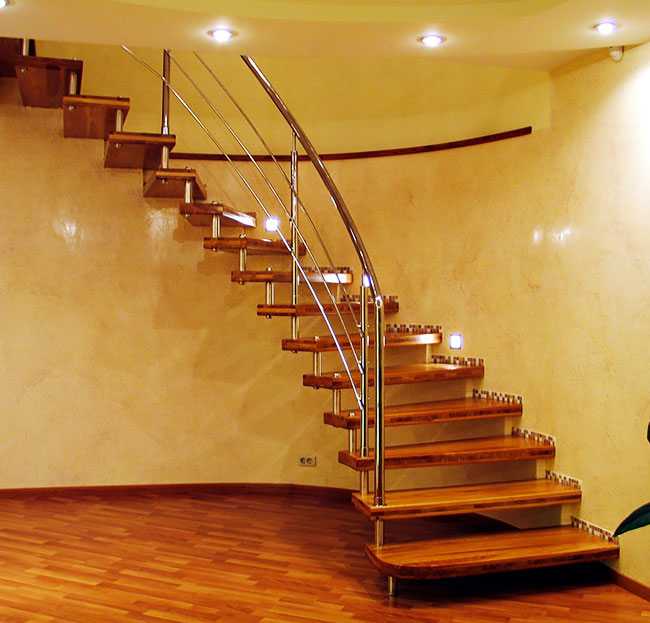

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.
Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.
Алгоритм действий
Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.
Расчеты
Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.
Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
R –внешний радиус консоли (окружности).
R1-внутренний радиус проема (диаметр толщина опорной трубы).
γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
L –длина окружности.
Формула для расчета окружности:
L=2πR*n или L=2πR* (γ/360).
На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:
Рассчитываем ступени
Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:
- h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
- W1- ширина проступи;
- W2-ширина заготовки;
- α-угол ступеньки.
Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.
Рассчитываем угол ступеньки по формуле:
α= γ: число ступеней.
Винтовая лестница из металла. Виды металлических лестниц
Металлическая лестница по типу конструкции может быть:
- маршевой;
- винтовой.
Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.
Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.
Эти особенности надо учитывать, выбирая тип лестницы.
Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.
Металлические винтовые лестницы

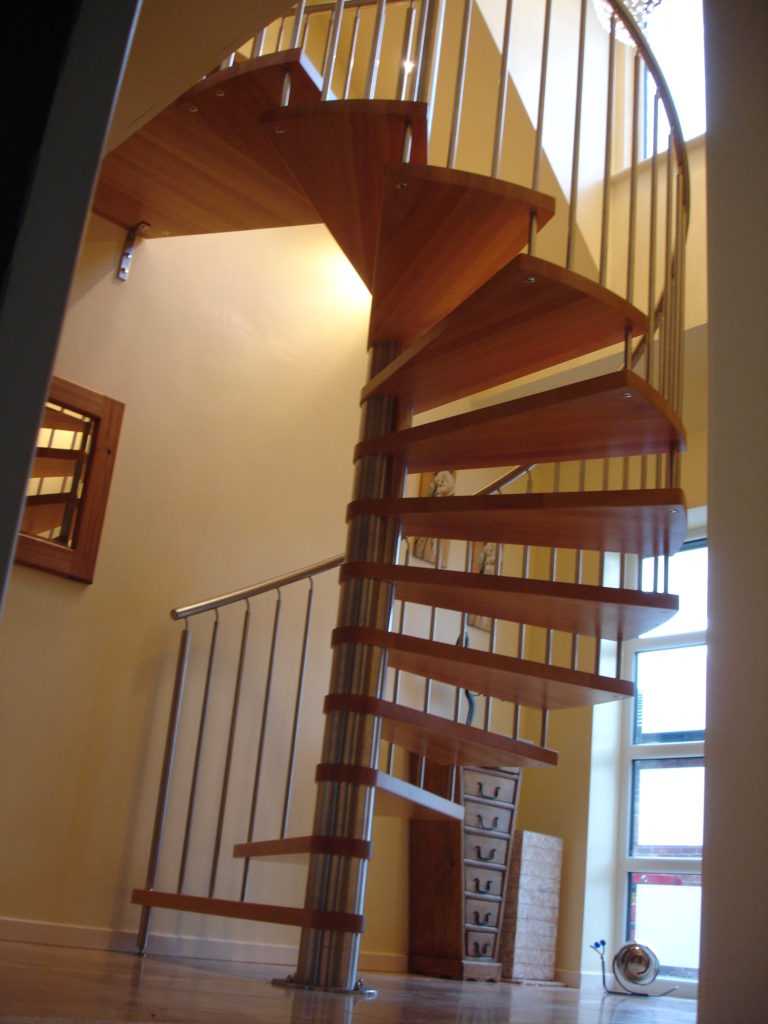

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:
- ковка;
- литье;
- сварка.
Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.
Выбираем металл
Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.
Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал.
Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.
Выбираем конструкцию
В зависимости от устройства несущего элемента, изделие может монтироваться:
- на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
- на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
- на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.
Видео винтовая лестница из металла. Spiral staircase DIY
Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить
Содержание
- Особенности винтовой лестницы
- Разновидности винтовых моделей
- Преимущества и недостатки
- Изготовление чертежа лестницы
- Расчёт конструкции
- Расчёт ступеней
- Чертежи винтовых деревянных лестниц
- Чертежи винтовых металлических лестниц
- Как сделать винтовую лестницу на второй этаж своими руками
- Установка опоры
- Монтаж ступеней
- Ограждения и перила
Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.
Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.
Особенности винтовой лестницы
Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.
Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.
Разновидности винтовых моделей
Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.
Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here
Виды винтовых лестниц:
- с опиранием на стену и опорную конструкцию;
- с опорой на специальные опорные стойки.
- с опорой на ограждение или на изогнутые тетивы;
- с защемлением в опорную стойку.
Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.
- Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
- При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
- В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
- Конструкции можно размещать как у стены, так и посередине комнаты;
- Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.
Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

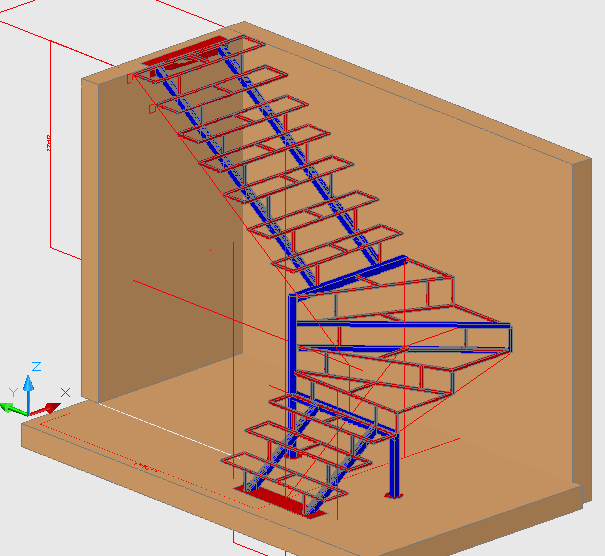

Изготовление чертежа лестницы
Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.
Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.
Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.
Расчёт конструкции
Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.
Расчёт должен осуществляться по следующим правилам:
- Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
- Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.
Расчёт ступеней
Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.
Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.
Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.
Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.
Чертежи винтовых деревянных лестниц
Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.
Чертежи винтовых металлических лестниц
Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.
Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.
Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.
Как сделать винтовую лестницу на второй этаж своими руками

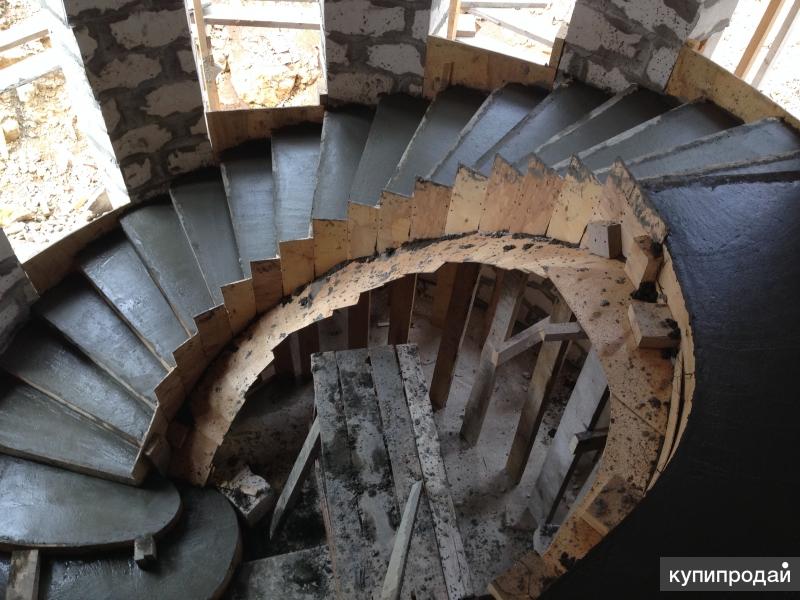

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.
Установка опоры
Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.
Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.
Монтаж ступеней
Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.
Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.
Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here
Ограждения и перила
На последнем этапе устанавливается ограждение.
Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.
Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила довольно трудно.
Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.
Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.
Создание винтовой лестницы — GreenBuildingAdvisor
Я думаю, что мое увлечение винтовыми лестницами связано с моей любовью к эффективности.
При стандартной лестнице на обоих этажах остается много свободного места. Например, со стенами высотой 8 футов самая крутая прямая лестница, разрешенная строительными нормами в моем районе, будет иметь длину чуть более 12 футов на втором этаже и более 14 футов на первом этаже. При ширине 3 фута это общая площадь около 80 квадратных футов, включая площадки.
Большинство архитекторов используют часть пространства под лестницей для хранения вещей, но это все равно не очень полезно. С другой стороны, винтовая лестница требует минимальной площади 58 квадратных футов, включая площадки. Когда дело доходит до устойчивой экономии, меньшая площадь означает тратить меньше денег на больший дом и использовать меньше ресурсов для строительства. Кроме того, винтовая лестница прекрасна, и я знал, что она станет фокусом дома.
Наборы для сборки винтовой лестницы можно купить в Интернете, но они очень дорогие, поэтому я решил собрать свою сам.
Я купил чертежи у Джима Селфа. Я нашел его веб-сайт, когда проектировал дом, и был впечатлен количеством людей, которые использовали его планы и присылали фотографии своих готовых лестниц. Они выглядели очень хорошо, и многие из его клиентов говорили, что планам было легко следовать. Хотя я не совсем согласен с тем, что им было «легко» следовать, они определенно не были слишком сложными, и конечным результатом стала лестница, которой я могу гордиться.
Большинство трудностей, с которыми я столкнулся при строительстве, были связаны с отсутствием качественных инструментов. Эти лестницы лучше всего строить в столярной мастерской, где есть столярный станок, строгальный станок, сверлильный станок и много места для работы. У меня их не было, и я обходился настольной пилой и ручными инструментами.
Если бы у меня было больше места для хранения больших инструментов, я бы купил несколько, и это значительно облегчило бы работу, но мне нужно закончить строительство дома, прежде чем я начну строить столярную мастерскую! Я упоминал об этом раньше, но повторю еще раз, и имейте в виду, что это исходит от человека, который не любит тратить деньги.
Если есть инструмент, который может облегчить вам работу, мой совет — купить его. Деньги, которые вы потратите, окупятся.
Первым этапом строительства винтовой лестницы является ее проектирование. Вам нужно решить, насколько толстыми и широкими должны быть ваши ступени и насколько крутой должна быть ваша спираль. Международный жилищный кодекс (IRC) ограничивает расстояние от низа одной ступени до низа следующей (подъем) до 9 1/2 дюймов. Ширина протектора ограничена 7 1/5 дюймами (минимум) и измеряется на расстоянии 12 дюймов от центральной стойки.
После того, как вы определитесь с размером ступеней, вы измерите расстояние между первым и вторым этажами и разделите его на желаемую высоту, чтобы узнать, сколько ступеней вам нужно. Эти цифры можно немного изменить, чтобы определить размер ваших протекторов и прокладок. Мой дизайн предусматривал 14 ступеней толщиной 2 13/16 дюймов каждая. с 5-дюймовыми проставками между ними.
Это позволило подобрать идеальное расстояние при приземлении.
Для тех, кто планирует построить свой собственный дом, я не могу достаточно часто говорить вам, насколько важно правильное планирование. Даже со всем планированием, которое я сделал, я все еще сделал массу ошибок, и именно из-за этих ошибок потребовалось более двух лет, чтобы добраться до этой точки в сборке. Чем больше вы планируете, тем меньше ошибок вы совершите и тем быстрее завершите свою сборку.
Хотя по планам требовалась древесина лиственных пород, я решил сократить расходы и изготовить ступени из ели 2×6. Я связался с кем-то, кто использовал те же планы, которые также использовали мягкую древесину, и он был очень доволен тем, что получилось, а поскольку хвойную древесину можно купить более толстых размеров, чем твердую, мне было бы легче построить более толстые ступени, чем мои. жена подумала, что будет очень красиво смотреться.
Первым шагом к созданию ступеней было склеивание 2×6 вместе, чтобы получились 44-дюймовые квадраты, каждый толщиной 3 дюйма.
Без фуганка я пытался обойтись своей настольной пилой, но проблема в том, что вы используете противоположную сторону в качестве направляющей, когда пропускаете доску через пилу, поэтому она не будет работать, если одна сторона уже не будет идеально плоской. . Мое решение состояло в том, чтобы прикрепить каждый 2 × 6 к 8-футовому уровню, а затем пропустить его через настольную пилу, используя уровень в качестве направляющей и сбривая ровно столько, чтобы получился прямой край. Это было не идеальное решение, но я использовал те инструменты, которые у меня были.
Я склеил 2×6 в двухслойный квадратный кусок размером 44 дюйма и толщиной 3 дюйма. Я повторил описанный выше процесс еще шесть раз, а затем отнес все детали в ближайший столярный цех для строгания. Для этой задачи вам понадобится действительно большой строгальный станок. Мне удалось вырезать по две конических ступени из каждого блока, чтобы в итоге получилось 14 ступенек.
Я также купил длинный отрезок 3-дюймовой трубы, пятнадцать 3 1/3-дюймовых прокладок между гусеницами, а также 3-дюймовый ниппель и муфту.
Мне посчастливилось иметь друга, имеющего некоторый опыт сварки, поэтому, взяв напрокат сварочный аппарат, он помог мне отточить свои навыки, потренировавшись на металлоломе. Потом я пошел работать над реальным делом.
После сборки основной трубы пришло время установить ее и по частям надеть ступени и распорки на центральную стойку. После того, как все гусеницы и проставки были прикреплены, я немного развернул их веером, чтобы получить представление о том, как будет выглядеть готовый продукт, как показано на фотографии ниже.
Распорки и гусеницы примерно в правильном положении. Когда ступени установлены, пришло время прикрепить балясины и перила. Балясины сделаны из 2 × 2 с прорезями на одном конце, поэтому каждую балясину можно привинтить к краю проступи. Прикрутив балясины на место, я использовал обрезки дерева и малярную ленту, чтобы соединить их все вместе, чтобы они были красивыми и прямыми, как показано на фотографии ниже.
Затем я вырезал центр куска картона для плакатов и положил его поверх балясин, растянув его в виде небольшой спирали. Я прикрепил доску для плакатов к вершинам пяти балясин, а затем отметил внешнюю сторону балясин на нижней части доски для плакатов. Я снял плакат и положил его на пол, чтобы увидеть все отметки. Используя некоторую геометрию и немного проб и ошибок, я определил центр и радиус сделанных мною отметок. Я вычел половину ширины балясины из радиуса, который я вычислил, чтобы получить центр поручня. Я добавил половину ширины поручня, чтобы получить радиус внешней формы, и вычел ее, чтобы получить радиус внутренней формы. Как только я почувствовал, что у меня есть хорошая оценка радиуса ограждения, я приступил к созданию формы для него.
Изготовление перил Перила состоят из семи тонких слоев, которые я положил на ребро и склеил. Я использовал клей с более медленным схватыванием, чтобы у меня было время вставить слои в формы, прежде чем они слишком сильно схватятся.
Вы хотите, чтобы они могли немного скользить друг мимо друга, когда они изгибаются в круглую форму.
Я построил формы из обрезков фанеры, вырезанных по кривой внутри, а затем из небольших квадратных блоков для внешней стороны форм, как показано на фотографии ниже.
Форма для перил изготовлена из обрезков фанеры, вырезанных по кривой, и небольших квадратных блоков снаружи формы.Квадратные блоки оставляют немного места для перемещения ламелей на место, прежде чем они будут закреплены с помощью маленьких прокладок. Важно соблюдать осторожность при расчете внутреннего и внешнего радиусов форм. Я оценил радиус, используя вершины балясин, и я хочу, чтобы эти балясины располагались по центру нижней части перил, поэтому мне пришлось немного посчитать, чтобы получить правильный радиус для внутренних и внешних форм.
Следующая часть была невероятно сложной, и если бы мне пришлось делать это снова, я бы использовал, может быть, 10 более тонких планок вместо семи более толстых, которые я использовал.
Несколько планок в итоге сломались, когда я сгибала их на место. К счастью, я смог просто поместить их посередине, и как только все было плотно зажато, ошибка была едва заметна.
Когда клей высохнет, пришло время испытать невероятную силу наждачной бумаги. Вы бы никогда не подумали, что эта уродливая мешанина из палочек и клея когда-нибудь превратится в такие красивые перила, но с некоторой настойчивостью и орбитальной шлифовальной машиной это каким-то образом произошло. Клянусь, я не подшучиваю над тобой! Единственное, что я сделал, чтобы получить снимки до и после, которые вы видите ниже, это отшлифовал.
Одно только шлифование превратило грубую заготовку слева в готовый поручень справа.Несмотря на то, что поручень был приклеен к плоской поверхности, он имел достаточную гибкость после высыхания клея, чтобы его можно было уговорить принять форму спирали, необходимую для выравнивания с вершинами балясин.
Последним шагом было просверлить отверстия в перилах для винтов, а затем прикрутить их к балясинам.
Я использовал тот же метод, что и с балясинами, чтобы раззенковать винты и закрыть их деревянными дюбелями. Цвет, к сожалению, не совсем совпал с тем, что я хотела. Последним шагом было прикрепление двух промежуточных балясин между каждой из основных балясин. Согласно строительным нормам, сфера диаметром 4 дюйма не должна проходить через пространство между балясинами.
Верх винтовой лестницы отделан деревянным цоколем, по всему периметру лестничной площадки установлены балясины. Опять же, важно сделать надрезы на балясинах, чтобы они зафиксировались на площадке, а также чтобы 4-дюймовая сфера не могла пройти между балясинами.
Верх лестницы отделан деревянным цоколем. Я использовал фрезер и немного сосновой древесины, чтобы построить перила в верхней части площадки, а затем добавил пару металлических скоб, чтобы прикрутить концы перил к стене. Если бы я действительно хорошо все спланировал, я бы установил дополнительную блокировку в стене, чтобы кронштейн можно было привинтить к дереву.
К сожалению, я этого не сделал, поэтому мне пришлось использовать анкеры для гипсокартона, чтобы прикрепить перила к гипсокартону.
Такими же скобами я прикрепил концы поручней спирали к стене. Это делает его немного менее шатким, когда вы действительно тянете его.
Я покрыл спираль несколькими слоями прозрачного лака. Это защитит его, а также придаст ему немного блеска. Я также использовал немного черной аэрозольной краски, чтобы скрыть надписи производителя на стальной трубе, которая действует как центральный стержень.
Единственное, что мне осталось сделать, это установить отделку там, где пол второго этажа встречается с краем лестничной площадки, но это придется подождать, пока пол не будет установлен. Настил будет проходить по верхней части лестничной площадки, а отделка будет проходить вниз по краю, чтобы скрыть переход от дерева к фанере и верхней части ступени.
Это один из серии блогов, подробно описывающих строительство дома с нулевым энергопотреблением в Пойнт-Робертс, штат Вашингтон, Мэттом Батом.
Список статей Мэтта GBA можно найти ниже. Полный текст блога Мэтта Saving Sustainably можно найти здесь. Если вы хотите следить за затратами по проекту, вы можете следить за рабочим листом бюджета здесь.
Предыдущие сообщения Мэтта Бата:
Введение
Опалубка фундамента
Проектирование и установка септической системы
Залить плиту
Кадрение первого этажа
, обрамляя второй этаж
Обрамляющий крышу
Шингер на крыше
Очищание стены
Установка и вентиляционные отверстия
Glumbing Brough-in
.
Черновая отделка электрооборудования
Установка системы вентиляции
Установка отделки и сайдинга
Воздушная изоляция и изоляция
Внутренние стены
Установка теплового насоса
Как сделать винтовую лестницу из фанеры?
youtube.com/embed/Hd-Z7OTAjJ0″> Бенджамин Уйеда, дизайнер и основатель HomeMade Modern, делится своим руководством о том, как сделать винтовую лестницу из фанеры с помощью цифрового изготовления.
«Моя цель в создании самодельного модерна заключалась в том, чтобы взять дизайнерские идеи, которые я изучил в архитектурной школе, и сделать их максимально доступными», — говорит Уеда. «Теперь мне очень интересно смешивать цифровые технологии производства с традиционными инструментами строительства, потому что мы можем не только делиться самими файлами проекта, но и фактически показывать, как они реализуются в реальном мире».
[См. также: LEGRAND ПРЕДСТАВЛЯЕТ НОВУЮ СВЕРХБЫСТРЫЙ USB-РАЗЪЕМ]
Лестница состоит из точно вырезанных слоев фанеры, скрепленных друг с другом, а затем склеенных и скрепленных винтами. Уеда использует фанеру Purebond для изготовления лестницы, которую он покрыл двумя слоями Minwax Polycrylic.
Посмотрите видео, чтобы увидеть полное руководство.
[См. также: 15 ПРОДУКТОВ ДЛЯ УМНОГО ДОМА, КОТОРЫЕ НА САМОМ ДЕЛЕ НУЖНЫ ПОКУПАТЕЛЯМ ДОМА ТЫСЯЧЕЛЕТНИХ]
Стенограмма:
Сегодня мы будем делать винтовую лестницу из фанеры. Каждая ступенька изготовлена из 12 слоев мебельной фанеры толщиной 3/4 дюйма. Вы можете скачать цифровые чертежи этого проекта с моего сайта. Я использую станки с ЧПУ, чтобы вырезать ступени. Мой x-carve отлично справился с вырезанием кусочков. Но так как мне нужно было вырезать так много, я также использовал дополнительные станки с ЧПУ. Я приварил стальной столб к стальной пластине толщиной в полдюйма, а затем установил его прямо в то место, где мне нужна была лестница. Теперь я был готов к этому проекту, и когда я проектировал здание, я позаботился о том, чтобы в этажах были балки lvl, чтобы выдержать эту нагрузку. первая ступень будет установлена прямо над пластиной толщиной в полдюйма. Поэтому мне пришлось выстрогать дополнительный кусок фанеры, чтобы он действовал как прокладка.
[Связанный материал: ИССЛЕДОВАНИЕ HOUZZ: КУХНИ, БЕЗОПАСНОСТЬ И УМНЫЙ ДОМ РАСХОДЯТ]
Во многих фанерах есть клей, который выделяет отходящие газы из кожи бузины, и, поскольку в этом так много фанеры, я хочу убедитесь, что я использую продукт с низким содержанием летучих органических соединений. По мере того, как мы поднимались выше, я начал использовать зажимы, чтобы удерживать слои плотно прижатыми друг к другу, для каждой ступени требовалось около одного с четвертью полного листа фанеры размером 4 на 8 футов, что сделало стоимость материала этой лестницы значительно меньше, чем стоимость сборного металла.
те, которые я оценил. теперь, очевидно, я не учитываю трудозатраты в уравнении, поэтому мы продолжали работать слой за слоем, винт за винтом, и в итоге на каждый шаг ушло около двух часов. Как только мы добрались до вершины, я использовал циркулярную пилу и электролобзик, чтобы вырезать куски фанеры для площадки. Я склеил два слоя фанеры для посадки вместе, а затем зажал их, пока клей высох. Лестница ведет к головному дому с выходом на крышу, поэтому мне пришлось сделать порог для двери несколькими слоями фанеры. Я решил покрасить нижнюю сторону лестничной площадки, чтобы она выделялась на контрасте с светлой фанерой. Затем я приклеил и прикрутил посадку на место. теперь лестницы прочные, как скала: в них нет покачивания. Но на всякий случай я вкрутил несколько пятидюймовых винтов в нижнюю часть прямо там, где сходятся две ступеньки. это была, вероятно, самая слабая часть конструкции, и наличие этих дополнительных винтов давало мне немного больше спокойствия. Я использовал шпаклевку по дереву, чтобы скрыть отделочные винты.
[См. также: ТЕМНЫЕ МАТЕРИАЛЫ ДЛЯ ВНЕШНИХ ПОКРЫТИЙ РАССКАЗЫВАЮТ ИСТОРИЮ ПРОШЛОГО ЭТОГО ДОМА ]
Я покрыл лестницу двумя слоями Minwax Polycrylic. Мне очень нравится, что этот проект и прост, и сложен одновременно. большая часть лестницы сделана всего из 13 кусков фанеры, которые повторяются снова и снова. Тем не менее визуальное воздействие довольно невероятно. Мне также нравится, что этот проект использует мощь новых инструментов, таких как C&C; машин по-прежнему требуются традиционные инструменты, такие как дрели и шлифовальные машины. Теперь, конечно, ему все еще нужны перила, но не волнуйтесь, я скоро этим займусь.
[См. также: ВСТРОЕННЫЕ СТИЛЬ: ШКАФЫ НА ЗАКАЗ
Привет, Бен, это был наш самый амбициозный проект, и он занял примерно в десять раз больше времени, чем наши обычные проекты, поэтому, если вы хотите увидеть больше подобных, пожалуйста, помогите нам, поделившись этим в социальных сетях.
