Мансардная крыша своими руками: чертежи, стропильная система

Наличие мансарды позволяет оптимизировать жилое пространство, а также позволяет придать дому более оригинальный внешний вид, уменьшая при этом расходы тепловой энергии на отопление. Если прочность фундамента рассчитана на дополнительную нагрузку, то одноэтажный дом легко можно превратить в двухуровневый. Мансардную крышу не проблематично построить своими руками, не имея особых навыков подобного строительства, если конечно, все делать по правилам, выбрав соответствующие строительные материалы.

На первом этаже окна монтируются в стенах, чего не скажешь о мансарде, так как здесь стены заменяет кровля. В таком случае, конструкция окон на этом этаже существенно отличается, поскольку такие окна должны не только пропускать достаточное количество света, но и выдерживать несколько большие нагрузки, особенно снеговые.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

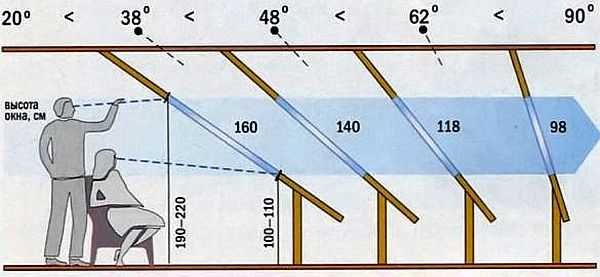

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Организация стропильной системы

Самостоятельное строительство частного дома, в большинстве случаев, связано с возведением ломаной крыши, что позволяет оптимизировать внутреннее пространство под ней.

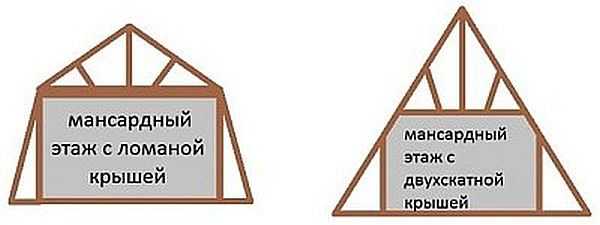

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Ломаная крыша мансарды может иметь в конечном итоге достаточно интересный внешний вид, поскольку свесы допустимо опустить как можно ниже. При этом длинные свесы крыши выполняют несколько важных функций. Одна из них – это отведение воды как можно дальше от фундамента, закрывая часть стены от осадков. Несмотря на это, следует учитывать тот факт, что длинные свесы увеличивают парусность всей конструкции. В таком случае следует останавливать свой выбор на более мощных элементах конструкции крыши. В связи с этим, на этапе проектирования основной упор делается на погодные условия конкретного региона.

Угол наклона крыши

Угол наклона крыши выбирается не просто так, исходя из личных соображений. Во-первых, этот угол зависит от материала кровельного покрытия, а во-вторых, от погодных условий местности. На рисунке ниже представлен классический вариант, когда нижняя часть крыши по отношению к горизонтальной плоскости наклонена под углом в 60 градусов, а верхняя часть крыши имеет наклон порядка 30 градусов. Исходя из подобных показателей, совсем нетрудно рассчитать все элементы крыши. При этом нужно обратить внимание на то, что высота потолка в данном помещении не может быть меньше 2-х метров. Если высота потолка меньше, то подобное помещение называется чердаком. При высоте потолка больше 2-х метров, человек чувствует себя более комфортно. Учитывая данные факторы, рассчитываются все элементы конструкции.

Углы наклона в классической варианте

Классический вариант допускает, чтобы не рассчитывались нагрузки от осадков на боковые, нижние поверхности. Осадки хотя и смогут задерживаться, но только в верхней части крыши, где угол наклона меньше 45 градусов.

Наклон боковых поверхностей может находиться в пределах 45-80 градусов, при этом, чем больше этот угол, тем большей парусностью обладает конструкция. В регионах, где преобладают сильные ветры, следует делать более пологие крыши. В таком случае ветровые нагрузки не смогут оказать разрушительного воздействия на элементы крыши.

Разновидности ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

Один из вариантов построения каркаса с висячими стропилами

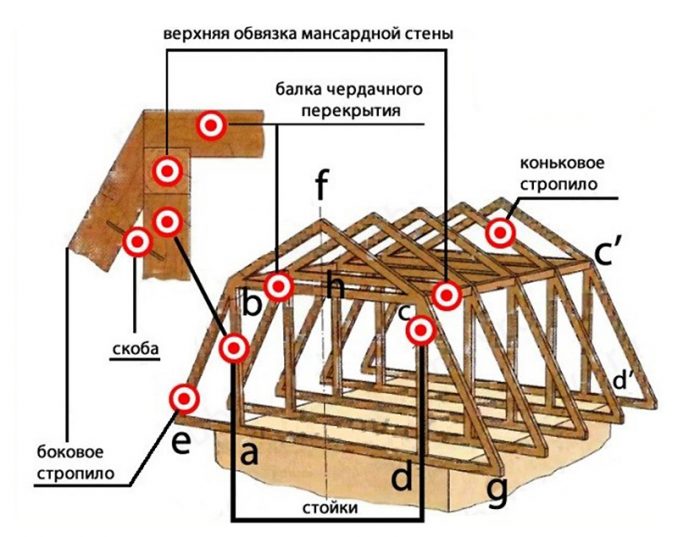

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре. Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Принцип расчета ломаной крыши

Процесс постройки ломаной мансардной крыши дома, шириной не больше 7 метров, не связан с рядом трудностей. Основная задача состоит в том, чтобы размеры были взаимозависимыми от размеров используемых строительных материалов. Как правило, шаг установки стропил подгоняют под размеры утеплителя. Учитывая тот факт, что многие виды утеплителей имеют ширину порядка 60 см, а шаг между стропилами делают таким, чтобы минеральная вата плотно заполняла пространство (где-то 58см).

Ширина доски также берется с учетом толщины утеплителя. Средняя полоса характеризуется тем, что необходимо применять утеплитель, толщиной от 200 до 250 мм. Кроме этого, необходимо обеспечить зазор для вентиляции, порядка 25 мм, иначе конденсат быстро приведет в негодность всю конструкцию. Получается, что минимальная ширина элементов стропильной системы составляет порядка 230 мм, при толщине доски не меньше 50-мм. Следует отметить, что подобные расчеты больше подходят для регионов с умеренными ветровыми и снеговыми нагрузками. Другими словами, требуется доска, размерами 230х50мм, как минимум.

Если в результате расчетов оказывается, что данный вариант слишком затратный, то можно пойти по другому пути, уложив часть утеплителя вдоль стропил, а часть утеплителя – поперек, смонтировав дополнительную обрешетку. Минимальный слой базальтовой ваты составляет порядка 100мм, поэтому допустимо воспользоваться стандартной доской с размерами 150х50мм. В таком случае величина вентиляционного зазора составляет 50мм. Если позволяют средства, то можно заказать нестандартный пиломатериал, с размерами 130х50мм.

Балки и стойки допустимо смонтировать на основе бруса, размерами 80х80 или 100х100мм, если дом строится в регионе со сложными метеоусловиями.

Если требуется более точный расчет, то лучше обратиться за помощью к специалистам. Как правило, процесс расчета занимает немало времени, поскольку необходимо учитывать многие факторы, показатели которых заносятся в определенные формулы.

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т.д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

На фото внизу представлены наиболее применяемые способы крепления верхних стропил.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

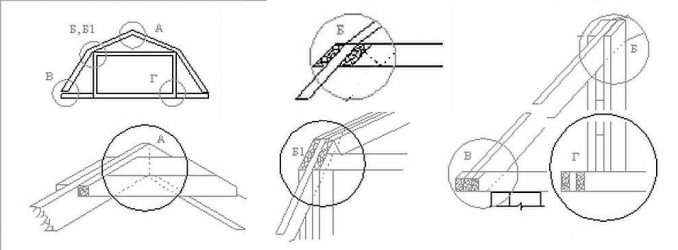

Чертежи узлов

Монтаж стропильной системы связан с некоторыми нюансами, которые касаются соединения некоторых узлов. В основном проблема касается узлов пересечения или крепления нескольких элементов конструкции. На фото внизу представлены варианты крепления ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

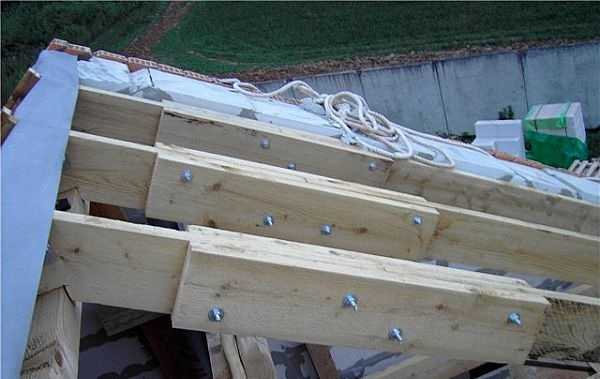

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

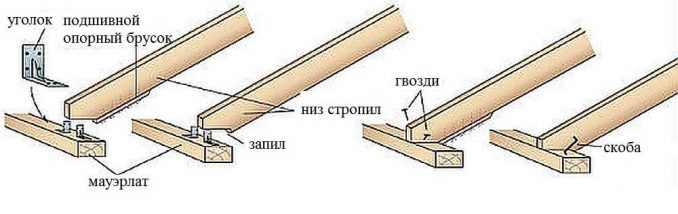

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Мансарда своими руками - как сделать 👷 мансардную крышу дома, фото и чертежи

Мансарда — это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим — ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками — вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.

Ломаная кровляЛоманая кровля Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы — стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.

Полумансардная крышаПолумансардная крыша Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.

СвесСвес Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части — 60. Указанные параметры демонстрирует нижеследующий чертеж.

Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 — 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами — оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 — 50 мм, ширина — 200 — 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.

Висячие стропилаВисячие стропила Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.

Стропила с подкосамиСтропила с подкосами Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки — горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку — стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.

Простая система стропилПростая система стропил Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров — шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 — 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

Мауэрлат и стропилаМауэрлат и стропила Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

  • Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
  • Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
  • Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
  • После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.


Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

  • Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
  • После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
  • За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.



Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений



Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

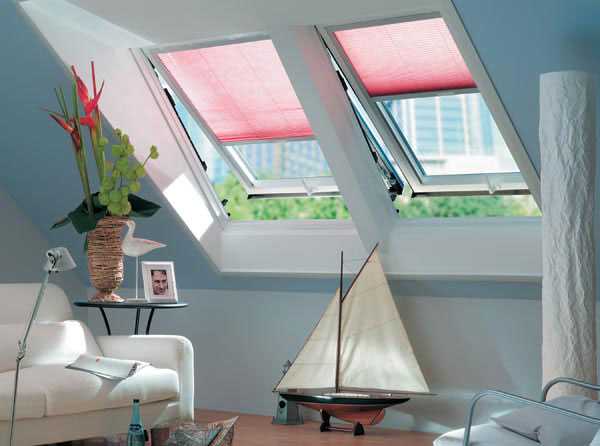

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Наклонные окнаНаклонные окна Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Виды окон мансардыВиды окон мансарды Окна дормер и наклонные

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 — 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.



Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку. Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы).

Я буду рад, если мои советы по обустройству мансардной крыши своими руками Вам пригодятся и помогут сделать работу грамотно, качественно и на долгие времена.



Поделитесь с друьями!

Двухскатная крыша из профнастила: пошаговый пример обустройства

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двускатной кровли с профнастилом обусловлен также возможностью соорудить ее своими руками, не прибегая к услугам профессионалов. Конечно, при этом нужно досконально изучить все особенности конструкции, а также последовательность монтажа ее элементов.

На что похожа двускатная крыша? Пожалуй, на элемент карточного домика, который собран из двух плоскостей, сверху опирающихся друг на друга, а снизу – на основную опору. В контексте крыши плоскости «домика» являются скатами. Как правило, их размеры одинаковы, как и угол наклона к наружным стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Существует и другое дизайнерское решение – несимметричная двускатная кровля. Со стороны фронтона такая кровля уже не представляет собой равнобедренный треугольник – углы наклона скатов разные. А линия конька смещена к одной наружной стене.

В любом случае, конструкция двускатной кровли остается неизменной. Несущим каркасом для нее являются стропила, которые могут быть висячими или наслонными. Висячая система стропил опирается только на внешние стены, а наслонная – еще и на внутреннюю перегородку. По степени надежности, предпочтительным является вариант с наслонными стропилами.

Между стропил укладывают так называемый «кровельный пирог», начинка которого зависит от того, будет чердак жилым (отапливаемым) или нет. Жилой теплый чердак потребует утепления кровли. Если же чердак предполагается оставить холодным (нежилым), то утепляют не кровлю, а перекрытие под чердаком (потолок жилого помещения).

Традиционные слои кровельного пирога под покрытие профлистом:

  • Пароизоляция – пленка, полностью блокирующая влагу в любом ее проявлении. Главная задача: не допустить попадание теплого пара, поднимающегося вверх из теплого помещения, в утеплитель. Паробарьер закладывается под слой теплоизоляции, то есть нашивается на стропила со стороны помещения и является первым слоем кровельного пирога. Используется только при наличии утеплителя, при обустройстве жилого чердака (мансарды).
  • Утеплитель – теплоизоляционный материал, предотвращающий утечки тепла из жилого помещения в холодный период года. Летом утеплитель, наоборот, не позволяет помещению перегреваться. Иными словами, роль утеплителя сводится к блокированию миграции тепла в любом направлении. Для двускатной крыши в качестве утеплителя чаще всего используют минеральную вату, которую устанавливают между стропил враспор.
  • Гидроизоляция – пленка или мембрана, пропускающая пар, но не пропускающая воду. Применяется для исключения протечек атмосферной влаги и скопления конденсата в утеплителе (при его наличии) либо на потолке чердака. Гидробарьер укладывается поверх стропил и является завершающим слоем кровельного пирога. Является обязательным элементом кровли, независимо от присутствия теплоизолятора.

Утепленная двухскатная крыша из профнастила требует присутствия в кр

строительство и монтаж ломаной крыши частного дома с фото технологии возведения и чертежами работ + как сделать кровлю мансардного типа

1Все больше людей прибегают к самостоятельному возведению дома.

Причин для этого много, и каждый руководствуется собственными мотивами.

Но основная это экономия, конечно при условии знания дела.

Построить свой дом для каждого мужчины должно стать обязательным атрибутом успеха.

Вкладывать сбережения в недвижимость самое верное дело. Дом простоит десятилетия и со временем его стоимость только возрастет.

Разумеется, многое зависит от дизайна как внутренней, так и внешней части жилой постройки.

Для качественной постройки понадобится изучение технологии возведения мансардной крыши. Еще важный навык, знание столярного дела. Или можно самому изучить инструкции, которые детально описывают весь проект работы. Следует так же обратить внимание на то, что существуют различные виды мансардной крыши.

Приступая к постройке необходимо озадачиться следующими вопросами:

  • Какие лучше использовать материалы при постройке мансардной крыши?
  • Сколько этапов работы предстоит выполнить?
  • Сколько человек понадобиться для помощи в постройке?
  • Какую мансарду вы желаете построить?

Лучше всего планировать постройку мансарды, устанавливая двускатную крышу с ломаной линией, так вы сможете получить максимально большую площадь будущего помещения.

ВАЖНО!

Перед началом любого строительства следует разработать проект будущего дома. Прорабатывая его, серьезно отнеситесь к указанным в расчетах цифрам, даже малейшая ошибка может привести к будущим повреждениям, как самой крыши, так и стен дома.

Так как сделать мансардную крышу? Данная статья поможет вам ответить на этот вопрос.

Содержание статьи

Выбор стропильной системы – висячая или наслонная

При выборе стропильной системы любой, даже не знающий строитель скажет, что основным материалом, который выбирают для основы это дерево.

На выбор есть и другой, например железо, но оно имеет ряд недостатков.

Дерево значительно лучше:

  • Экологичнее;
  • Теплее;
  • Легче как по массе и проще в установке.

При установке каркаса крыши переменяются два вида укладки брусьев:

  1. Наслонная установка стропил должна иметь надежные опору конструкции. Нижняя часть должна упереться в мауэрлат. Верхний край стропил опирается на зеркальный аналог прогона.
  2. Другая укладка имеет висячий вид, когда каждое встречное стропило упирается друг в друга. А нижняя часть упирается на балку-затяжку. Она соединяет две смежные нижние пятки стропил в треугольник, тем самым гася растягивающие процессы, а значит, нагрузка на стены дома будет только вертикальная.

Чтобы конструкция была устойчивее, ее дополнительно оснащают подкосами и стойками. Конструкция стропильной основы крыши довольно сложна, поэтому требуется правильно подбирать будущую модель вашей мансарды, начиная с чертежей.

1

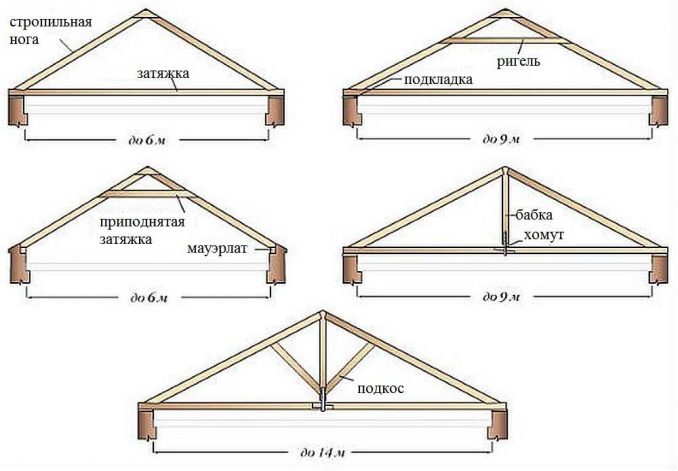

Висячие и наслонные стропила

Устройство мансардной крыши

Мансардная крыша во многом схожа по этапам установки с обычной. Имея те же составляющие что и у нее:

  • Мауэрлат — основной брус, предназначение которого перенос нагрузки со стропил на стены постройки;
  • Балки перекрытия состоят из цельных длинных досок, составляющих мансардный пол одновременно с потолком нижнего этажа;
  • Стойки — вертикальные опоры, их главная цель поддерживать систему стропил;
  • Прогоны — горизонтальные поддерживающие опоры для стропил;
  • Ригеля — поперечные горизонтальные элементы, для стягивания скатов крыши между собой, по-другому затяжки;
  • Стропила доски, расположенные по основному контуру крыши;
  • Подвеска — подвесная стойка, основная ее цель поддерживать затяжки и перераспределять между стропилами нагрузку;
  • Обрешетка — листы фанеры, необходимы для будущей укладки на их поверхность кровельного покрытия;
  • Кобылки — доски, крепятся вдоль в нижней части оси стропил их главное назначение образовать свес крыши.

Если подробно изучить всю информацию по устройству и установке стропильной системы, то проблем не возникнет.

Ломаная крыша своими руками: чертежи и фото ниже.

5

Устройство мансардной крыши

Требования к устройству крыши

2Чтобы ваша крыша прослужила долгие годы необходимо соблюсти обязательные требования к выбору подходящего материала и установке будущей конструкции.

  1. Прочность конструкции. Все системные детали, и соединительные места конструкции должны быть жестко установлены, чтобы не деформироваться, даже сдвигаясь с усилием. Конструкция должна получить в своей основе треугольник. Эта форма имеет рамы, они крепятся параллельно друг другу. А жесткая фиксация при их установке гарантирует крыше устойчивость. Но если фермы приходят в движение, конструкция может рухнуть уже на стадии крепления шифера или другого отделочного материала для крыши.
  2. Малый вес. Масса крыши должна быть небольшой, из-за этого система стропил, строится из древесного материала. Если итоговый вес кровли приличный, необходима установка металлической основы стропил. Можно взять хвойное дерево, не менее первого сорта, и малой влажностью. Еще обязательно обработать дерево антисептиком и антипиреном, чтобы защитить от огня и вредителей. В этом случае узлы крепления всей системы стропил будущей кровли будут прочными.
  3. Важным элементом является и высокое качество будущей деревянной основы мансарды.

ВАЖНО!

Если вы решите устанавливать мансарду на крыше, то лучшим вариантом будет выбор наслонной системы для стропильной основы. Это поможет вам сохранить большое количество свободного пространства, без особых неудобств при установке.

Монтаж мансардной крыши проводится с помощью таких элементов:

  • Железо;
  • Облегченная сталь с оцинковкой;
  • Железобетонная конструкция.

Подобное решение поможет укрепить мансарду и разместить дополнительные малые комнаты на крыше. Но следует помнить о весе будущей готовой крыши и ее давление на стены дома.

3

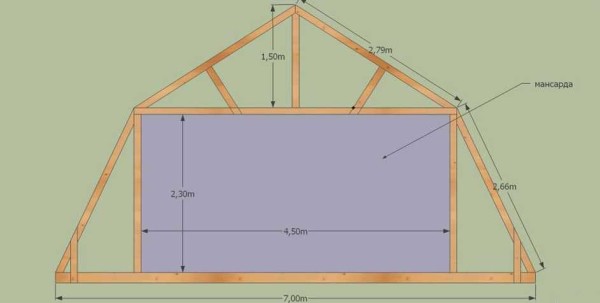

Стропильная система

Как рассчитать размеры ломаной крыши?

Чтобы правильно рассчитать будущие цифры крытой чердачной конструкции, необходимо хорошее знание геометрии.

Ведь необходимо подсчитать правильные углы всех частей конструкции:

  • Коньковые скаты;
  • Боковые скаты;
  • Необходимое число стропил;
  • Правильное сечение на стропилах;
  • Объем обрешетки;
  • Если нужно применение иных материалов помимо дерева, то и их общее число.

Есть специальная инструкция по расчетам и проектированию мансарды в жилом здании.

ВНИМАНИЕ!

В помощь строителям новичкам есть специальные онлайн калькуляторы, которые помогут вам рассчитать все необходимые данные. Главное это правильно заполнить информацию.

После проведения расчетов у вас должны получится следующие значения:

  • Наклонный угол боковых стропил: крутого ската и наслонных брусьев. Если вы пользовались специальной программой, то она укажет, подойдет ли угол для кровельного материала, который вы выбрали.
  • Наклонный угол стопил конька: верхний, пологий коньковый скат и висячие стропилы.
  • Итоговая площадь кровельной поверхности, учитывая длину свеса. А еще общее число кровельного и подкровельного материала нужного для установки.
  • Требуемое количество рубероида, рулонами шириной 1 метр и длиной по 15 метров, также учитывайте нахлест.
  • Какова будет площадь мансарды, не учитывая помещение боковых скатов.
  • Длина стропила бокового ската, наслонных стропил.
  • Длина коньковых и висячих стропил.
  • Сечение стропил с учтенными параметрами и нагрузками. Сюда включаются: климат, погодные условия и прочие факторы.
  • Итоговое число и объем стропил рассчитывается из будущего шага, располагаемого на всю систему стропил.
  • Итоговое число рядов обрешетки.
  • Расстояние между досками обрешеток, оно обязательно должно быть оптимальным, чтобы не использовать обрезанный древесный материал.
  • Нужное число и объем досок, которые понадобятся для обустройства обрешетки по всей площади кровли.
4

Поэтапный расчет размеров

Мансардная крыша своими руками: подготовка стропил и обрешетки

Монтаж обрешетки зависит от кровли, которую вы будете устанавливать. Чтобы было яснее, давайте разберем несколько примеров, взяв за основу следующие кровельные материалы.

Металлочерепица

В специальной инструкции СНиПе, имеется точный расчет всех данных для установки подобной кровли.

Многое зависит от наклонного угла ската:

  • Если уклон минимален, то для монтажа профнастила понадобится сплошная обрешетка, либо ее шаг, не должен превышать 400 мм. Все зависит от выбранной толщины материала;
  • Если уклон среднего размера основание монтируется с шагом 300 – 650 мм;
  • Когда скат имеет большой наклонный угол, шаг уже составляет до 1000 мм;
  • Есть специальные марки профнастила, с повышенной жесткостью, их нужно монтировать с шагом деревянной основы до 3000 или 4000 мм, но только если наклонный скатный угол равен больше 80.

Также в документах сопровождающих кровельный материал производитель указывает необходимые данные для установки основы крыши.

После начинается подготовка материала для обрешетки. Ее количество рассчитывается из размеров будущего ската: ширина, длина, шаг. И это не говоря о расчетах места под печную трубу, дополнительное усиления конька и карниза конструкции. Также в расчеты включаются слуховые окна и вентиляция.

Не стоит забывать, что в процессе монтирования придется обрезать и подгонять деревянные бруски, поэтому к итоговому числу лучше добавить еще процентов 10 материала.

1

Обрешетка под металлочерепицу

Мягкая кровля

Мягкая кровельная основа состоит из сплошных досок, которые крепятся к стропилам в процессе монтирования крыши. Здесь также различают несколько видов.

Все зависит от выбора кровельного материала:

  • Для мягких кровель сплошная;
  • Для шифера разряженная.

Естественно существуют определенные правила установки мягкой кровли, вот они:

  • Если скатный угол крыши расположен в промежутке от 5 до 10°, тогда кровля имеет вид сплошного настила, применяется специальная водонепроницаемая фанера или доски;
  • Когда наклонный угол крыши располагается между 10 и 15°, в этом случае кровля делается из бруса габаритами 45×50 миллиметров и с шагом 45 см;
  • Если величина наклонного угла больше 15° для обрешетки применяется брус 45×50 мм, но с шагом 600 мм;
  • Для зоны крепления конька монтируют дополнительный брус.
2

Обрешетка под мягкую кровлю

Монтаж мауэрлата и стропильной системы

3Мауэрлат укладывается после того как были проведены работы по выравниванию чердака и размещению гидроизоляционного настила.

Благодаря размещению по периметру чердачного помещения мауэрлата все непрямые углы можно исправить.

В качестве материала используются брусья. Толщина подбирается под обрез стен.

Когда вы укладываете мауэрлат под бортик карниза, следует быть особо внимательным.

Следите, чтобы конструкция была безраспорной, потому что подкладывать дополнительные элементы нельзя. Придется разобрать часть внешней кладки стены и поднять внутреннюю часть стены.

2

Установка мауэрлата

Монтаж утеплителя

Утеплять чердачное помещение нужно в том случае, если вы собираетесь его обживать. В первую очередь стоит определиться с материалом, используемым в качестве теплоизоляции. Лучшим решением будут специальные базальтовые плиты.

Плотность утеплителя нужна не менее 30-40 км на кубический метр, иначе неизбежно ее проседание в будущем. А толщина – 150 мм. Также в кровлю устанавливается специальная пленка, чтобы защитить от промокания.

3

Пошаговый монтаж утеплителя

Монтаж обрешетки и контробрешетки

После того как установлена основа обрешетки, для усиления конструкции нужно устанавливать контробрешотку. Это необходимо если наклонный угол большой.

Контробрешетка устанавливается из мелких брусьев, которые накладываются поверх основной обрешетки, уже на уложенный гидроизоляционный слой. При установке контробрешетки между кровлей и основой образуется вентиляционное пространство, позволяющее повысить срок эксплуатации.

4

Монтаж обрешетки

Монтаж гидроизоляции и пароизоляции

Ломаная крыша своими руками требует установку гидроизоляции. Чтобы защитить крышу от проникновения влаги между кровлей и основой прокладывается специальный слой из рубероида или пленки. Контроборешетка помогает лучшей вентиляции, чтобы избавиться от эффекта парообразования.

Самой распространенной системой защиты от испарений является трехслойная конструкция — гидробарьер.

  1. Армированная решетка. Ее плетут из полиэтиленовых волокон.
  2. Антиконденсат или поробарьер.

Устанавливается гидроизоляция на стропила или обрешетку.

5

Монтаж гидроизоляции

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

3

Кровельный материал

Заключение

Строительство мансардной крыши требует особого усердия и кропотливой работы, если вы желаете получить качественный и красивый итоговый результат. Придется много сил вложить не только физических, но и моральных.

Потребуется умный подход к работе, чтобы она завершилась без проблем. Встречая ряд препятствий, большинство хозяев обращаются к помощи наемных рабочих. Но с другой стороны, что может принести большее удовольствие как не проделанная качественная работа своими руками.

Полезное видео

В данном видео вы узнаете как собрать мансардную крышу:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мансардная крыша своими руками пошагово

Мансардная крыша представляет собой оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать еще одну или несколько жилых комнат. Часто на мансарде устраивают детские комнаты или кабинет. Комфортабельное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша представляет собой определенным образом обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно найти в конце статьи.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

  • На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
  • Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
  • Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Виды мансардных крыш

При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Нужно разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбирать только при учете особенностей дома:

  • Двускатная крыша. Такие конструкции являются простыми. Они имеют два ската. Под двускатными крышами довольно просто оборудовать мансардные помещения. поскольку такие конструкции являются довольно простыми, сложностей при их планировке не возникает. Основным минусом подобных крыш является небольшое пространство мансардных комнат. Это обусловлено расположением потолков под углом.
  • Ломаная двускатная крыша. Главной отличительной чертой таких конструкций является наличие четырех скатов. Их размещают под разными углами. Такие крыши сложнее строить, чем обычные двускатные конструкции. Однако и пространства в мансарде будет намного больше.
  • Одноуровневая мансардная крыша. Эти крыши устраивать еще сложнее. Однако при правильном подходе и следовании советам профессионалов можно возвести мансардную крышу, под которой будет просторное и комфортабельное помещение. Такая крыша смещена в одну из сторон чердачной комнаты.
  • Двухуровневая крыша. Подобный тип крыш конструировать сложнее остальных. Проект конструкции составляется вместе с планом мансардных помещений. Это обусловлено расположением комнат на разных уровнях дома.

Важно разобраться с устройством мансардной крыши, которую решено сделать.

Устройство мансарды

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

  • Кровля. Этот элемент крыши является защитным барьером всей конструкции. Кровля исключает проникновение в чердак осадков и воздействие непогоды.
  • Обрешетка. Она изготавливается из деревянных досок. Именно на обрешетку и укладывают кровельный материал.
  • Коньковый прогон. Он представляет собой верхнюю часть крыши.
  • Стропила. Они могут выполняться разных типов – наслонными и висячими. Каждое из таких стропил имеет свои особенности. Для мансардной крыши выбираются наслонные изделия.
  • Внутренние опоры. Чтобы крыша была прочной и устойчивой, ее следует подпереть вертикальными балками.
  • Слой изоляции. Между кровлей и стенами помещения укладывают пирог изоляции. Он включает несколько слоев. За счет этого соблюдается определенный температурный режим в мансардной комнате. В пирог заключают тепло-, гидро- и шумоизоляционные слои.

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Технология строительства мансарды

Нередко архитекторы при составлении проекта мансардной крыши, не принимают во внимание погрешности системы вентиляции и изоляционного слоя. Если имеются такие ошибки, результат может оказаться плачевным. Уже спустя несколько лет, крыша станет протекать. Поскольку мансарда довольно близко располагается к стене внутри помещения, довольно трудно обеспечить оптимальный уровень теплообмена. В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует заранее обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Теплоизоляционный слой выполняется толщиной 20 см. Это обусловлено холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, понадобится создать и систему вентиляции крыши. Летом, когда температура будет довольно высокой, кровля будет сильно прогреваться, это может сделать пребывание в мансарде довольно некомфортным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении станет гораздо приятнее. Это же решение и позволит защитить крышу от разрушения. Слой шумоизоляции укладывается для создания тихой и комфортной обстановки внутри мансарды. При этом не будет сильно слышно дождя, града или сильного ветра.

Совет! когда выполняется укладка изоляционных материалов, лучше проводить работу с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды

Пошаговая инструкция по устройству мансардного этажа подразумевает выполнение ряда тонкостей технологии. Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Постройка чердачного помещения окажется существенно сложнее, чем в случае с обычной крышей. Это обусловлено необходимостью соблюдения нужных углов скатов. Разобраться, как своими руками построить мансарду в частном доме, можно после изучения плана постройки.

Начинать нужно с составления проекта мансардного этажа. Для этой цели лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов. При наличии определенных знаний все расчеты можно выполнить в специальной программе. Понадобится также рассчитать уклоны крыши и предполагаемые нагрузки. Для безошибочного выполнения работы потребуется изучить книгу «нагрузки и воздействия на здания и сооружения».

Возведение стропильного каркаса

При выполнении этого этапа работ понадобится пригласить 2-3 работников. Устройство кровли лучше начать с укладки мауэрлатных брусьев. Их фиксируют по всему периметру дома. Для мауэрлатов выбирают брусья 100х100 мм.

Затем монтируют каркас будущей мансардной комнаты. Его вертикальные элементы станут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их фиксируют к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет! В процессе таких работ лучше пользоваться шуруповертом. Это значительно ускорит ход работы.

В результате таких действий получаются две арки. Их следует соединить при помощи бичевки. Она должна располагаться строго горизонтально. Даже при небольшом наклоне бичевки одну из арок придется укорачивать. Затем на определенном расстоянии друг от друга следует установить другие арки. Чтобы закреплять перемычки, используют штампованные уголки.

Затем устанавливаются верхние стропила. Такая работа является довольно сложной. Стропила следует монтировать таким образом, чтобы они были установлены под определенным уклоном. Сначала выполняется шаблон из досок. Нужно, чтобы они соответствовали соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Установка стропил осуществляется с учетом постройки внутренней мансардной комнаты.

Оканчивается установка стропильной конструкции прибиванием обрешетки. Обычно ее выполняют из фанеры или ДСП.

Утепление мансардной кровли

После завершения работ по установке стропильной системы и обрешетки можно создавать изоляционный слой. Пленку пароизоляции укладывают изнутри кровли. Ее фиксируют к стропилам на строительные скобы. После выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхности стропил. Не должно быть щелей, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкцию обрешетки крепят на теплоизоляцию с промежутком между досками в полметра.

Сверху на стропила укладывают гидроизоляцию. Она будет защищать мансарду от попадания влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при устройстве мансарды.

Внимание! Во время строительства важно позаботиться о соблюдении требований безопасности.

Как видно, возведение мансардной крыши представляет собой серьезную работу. От степени серьезности, с которой подходить к работе, зависит долговечность сооружения. Можно найти массу примеров, какую конструкцию и внешний вид может иметь мансарда. Среди различных ее видов можно подобрать наиболее подходящий вариант. Если необходимо создать оптимальное дневное освещение, следует установить окно больших размеров. Часто его форма выбирается круглой или квадратной. В любом случае перед работой следует тщательно подготовиться и составить проект будущей постройки.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.

Отправить комментарий

Мансардная крыша своими руками: Пошаговая технология, фотографии

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Мансардная крыша своими руками

Мансардная крыша своими руками

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

  • Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
  • Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
  • Стойки – вертикальные опоры, поддерживающие стропильную систему;
  • Прогоны – горизонтальные опоры для стропил;
  • Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
  • Стропила – доски, образующие основной контур крыши;
  • Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
  • Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
  • Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.
Каркас для мансардной крыши

Каркас для мансардной крыши

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Устройство мансардной крыши

Устройство мансардной крыши

Стропильная система для мансардной крыши

Стропильная система для мансардной крыши

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж - размеры мансардной крыши

Чертеж — размеры мансардной крыши

 Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру  дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.Установка мауэрлата на кирпичную стену с помощью деревянных пробок

    Установка мауэрлата на кирпичную стену с помощью деревянных пробок

  2. Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
  3. На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.Устройство мансардной крыши

    Устройство мансардной крыши

  4. На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
  5. Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.Пример крепления стропил

    Пример крепления стропил

  6. Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому  краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила.  Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
  7. По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
  8. Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
  9. Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
  10. Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.
Обрешетка для мансардной крыши

Обрешетка для мансардной крыши

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

материалы, особенности конструкции, пошаговая инструкция

Проект домов с мансардой – настоящий тренд современного индивидуального строительства. Наличие мансардного этажа дает возможность увеличить жилое пространство, а также сократить теплопотери, потратив минимум финансов на строительные работы. Главная задача при обустройстве заключается в том, чтобы мансардная крыша отвечала всем требованиям надежности, прочности и, конечно, внешней эстетики. Очень выгодно смотрится облицовка мансардной крыши таким материалом как  керамическая черепица. Чтобы возвести мансардную крышу, нужно понимать, какие виды и типы конструкции существуют, как построить каркас, ознакомится с нюансами выбора кровли для кирпичного дома или здания из бруса.

На что обратить внимание?

Строительство жилой мансарды частных домов – процесс трудоемкий. Главное преимущество мансардного этажа в сравнении со стандартным заключается в меньших капиталовложениях на строительство. При проектировке мансарды следует учесть такие важные моменты:

  1. Схема конструкции, выбор материала для ограждений и основных деталей конструкции зависит архитектурных параметров домов в целом.
  2. Определяющее значение имеют формы и габариты всего помещения, поэтому выбор любых элементов и их установка должны выполняться не только с учетом комфорта проживания, но и для гармонизации внешнего облика домов.
  3. План мансарды на 100% сопряжен с планом всего дома, поэтому выбор типа мансарды производиться, исходя из общей планировки.
  4. Выбор формы и типа крыши домов определяет также выбор кровельного материала, а также обустройство теплоизоляции, герметизации и влагозащиты.
  5. Определяющее значение имеет выбор типа и материалов для возведения стропильной системы, которая представляет собой каркас для кровли мансарды.

Если высота ниже, то такое помещение не является мансардой, а всего лишь стандартным чердаком. Геометрия подкровельного пространства определяется не только высотой. В доме можно обустроить одноуровневую мансарду с ломаной или двускатной кровлей, одноуровневый проект с выносом консолей или мансарду двухуровневую со смешанными опорами. Задача, какой именно тип выбрать в каждом отдельном случае, решается путем произведения точных и подробных расчетов. Основной параметр – степень нагрузки, выпадающей на долю кровельного покрытия. Выбор стиля может быть самым разнообразным, но соответствие конструкционным и эксплуатационным требованиям обязательно.

Важно!На этапе проектирования мансарды частных домов нужно помнить, что высота от пола точки пересечения кровли и фасада должна составить не менее 1,5 метра.

Выбор формы крыши

С силу разнообразия форм для мансардной кровли сложно выбрать наиболее оптимальный вариант. Основным критерием выбора станет не только бюджет на строительство, но и общий архитектурный проект дома. Типы мансардной крыши следующие:

  • Односкатный – простейший тип кровли для частных домов, который легко воплощается своими руками. Но для проекта с мансардой не всегда подходит, поэтому редко используется.
  • Двускатный, или щипцовый, – тип конструкции, когда каждый “смотрит” в противоположные стороны, соединяясь коньком. Такая крыша мансардного типа проста в исполнении, не требует сложных расчетов. Каждый свес такой конструкции позволяет избежать скопления воды или снега, обеспечивая самоочищение. Такая мансардная крыша идеальна для дома из бруса или кирпича.
  • Ломаный тип конструкции требует больших трудозатрат и финансов на строительство. Стропила в таком случае состоят из нескольких частей, образуя ломаные линии. Такой тип крыши используется для увеличения подкровельного пространства или для придания пространству нестандартной формы. Как правило, такая кровля дает возможность создания внутреннего пространства без покатых стен, что не отличит комнату в мансарде от обычного жилого помещения.
  • Вальмовый тип конструкции считается наиболее надежным и долговечным. Внешне это классический двухскатный силуэт, а внутри – обширное подкровельное пространство.

Из наиболее современных видов мансардной кровли можно выделить купольную, пирамидальную или коническую крышу. Особенно актуально возведение такого типа кровли в тех строениях, где преобладают округлые формы, отсутствуют острые углы.

Принцип обустройства кровли

Мансарда частного дома выполняет такие же функции, как и любая жилая комната. Учитывая необычное расположение пространства, непосредственно под крышей здания, существуют особые требования и правила по обустройству. Для создания максимально комфортных условий необходимо проведение следующих мероприятий:

  1. Покрытие кровли. Именно внешнее покрытие создает барьер против проникновения влаги и влияния атмосферных осадков. Мансардная крыша может быть из профнастила, мягких рулонных материалов или металлочерепицы. К выбору материала следует подойти взвешенно.
  2. Подкровельная пленка. Слой должен защитить материалы и стропильную систему от внешнего воздействия. Выбирая материал, необходимо исходить из выбора кровельных материалов и типа утеплителя.
  3. Гидроизолирующий слой. Переоценить его важность невозможно, так как именно гидроизоляционный барьер защищает всю конструкцию от проникновения влаги внутрь.
  4. Создание обрешетки и стропил. Качественный каркас призван выдержать любые нагрузки. Каркас должен возводиться только из качественных материалов, так как является основой крыши дома. Как правило, выбирают деревянные брусья, реже – металлический профиль.
  5. Утепление подкровельного пространства. При выборе утеплителя следует исходить из нескольких критериев. Материал не оказывать чрезмерную нагрузку на каркас, обладать отменной теплопроводностью, отвечать характеристикам экологичности и пожаробезопасности.
  6. Пароизоляция. Слой пароизоляции необходим для того, чтобы защитить от скопления конденсата. Накопление влаги сокращает эксплуатационный срок всей кровельной конструкции, может привести к появлению грибка или плесени.
  7. Внутренняя отделка. Завершающий этап обустройства, который позволит придать более аккуратный и привлекательный вид всей кровельной конструкции.

Пошаговый алгоритм работы очень важен. Именно от качества создания каждого отдельного слоя зависит надежность, прочность конструкции и создания комфортных условий проживания в комнате под крышей.

Крыша из профнастила своими руками

В современном строительстве амплуа профнастила может быть самым разным. Из него может изготавливается свес, заборы, строятся гаражи и хозяйственные сооружения. Крыша из профнастила – один из самых популярных вариантов покрытия для мансардной кровли. Главные достоинства профнастила в следующем:

  • разнообразие оттеночной палитры дает возможность создания выразительных и ярких конструкций;
  • малый вес профнастила дает возможность без лишних сложностей поднимать его на любую высоты и выполнять монтаж;
  • производители дополняют поверхность профнастила специальными канавками для улучшения водоотвода;
  • отменные эксплуатационные показатели и долгий срок службы покрытия.

Кроме достоинств, мансардная крыша дома из профнастила имеет и минусы. Во-первых, материал обладает высокой теплопроводностью, что может привести к перегреву помещения под крышей. Во-вторых, кровля из профнастила имеет низкие показатели шумоизоляции. Тем не менее, такой способ покрытия мансарды не теряет своей популярности, а лишь побуждает к изыскания новых способов улучшения комфорта проживания под такой крышей. Кровля из профнастила бюджетна, если по какой-либо причине деформировался один лист, возможно выполнить частичный ремонт.

Для того, чтобы покрыть кровлю мансарды профнастилом, нужно следовать правилам:
  1. Выбор материала является залогом половины успеха. Основа листа – оцинкованная сталь. Сверху материал покрыт цветными полимерами.

Совет!Для покрытия крыш специалисты рекомендуют выбирать листы с маркировкой Н (несущий) или НС (универсальный).

  1. Для монтажных работ потребуется инструментарий, включающий шуруповерт, рулетку, инструменты для резки по металлу.
  2. В процессе монтажных работ многое зависит от того, какой угол имеет свес кровли. Важно создать правильный каркас (обрешетку), а также соблюсти правило укладки профнастила внахлест.
  3. Укладка профнастила всегда начинается от карниза в направлении верха крыши. От правильности и ровности крепления первого листа зависит корректность монтажа в целом.
  4. Закрепление листов происходит при помощи саморезов, оснащенных резиновой пресс-шайбой. Принцип крепления следующий: между собой листы закрепляются на гребне, а к крыше крепятся в местах впадин.

Особое внимание следует уделить технике безопасности. После того, когда все лист профнастила закреплены, необходимо накрыть края свесов в самой высокой точке коньком. Монтаж кровли из профнастила:

Свес, виды и правила обустройства

Кровля состоит из нескольких элементов, одним из них является свес. Он представляет собой конструкцию, которая выводиться на пределы стен дома. Свес играет важную роль, он призван защитить стены от воздействия атмосферных осадков. Особенно это важно, если строиться дом из бруса. По принципу обустройства свес может быть нескольких видов:

  • неподшитый;
  • подшитый;
  • коробчатый;
  • укороченный.

Важно, чтобы свес визуально являлся продолжением кровли. Тип конструкции выбирается в соответствии с архитектурными особенностями постройки, а также с учетом погодных условий региона. Какой материал выбрать для изготовления свесов? Чаще всего используется доска из деревянного бруса. Важна степень влажности материала, так как ее высокий показатель может привести в будущем к деформации. Монтаж деревянного бруса выполняется с двух сторон, шаг крепления составит не менее одного метра.

Важно!Свес должен быть вентилируемым, это не зависит от выбранного типа конструкции.

Для вентиляции необходимо проделать выпускные отверстия. Если свес обустроен по всем правилам, тогда воздух будет проходить сквозь вентиляционные отверстия, выходя через кровельное отверстие конька. Чтобы избежать попадания в систему насекомых, можно установить сетки. Кроме деревянного бруса, свес можно изготовить из оцинкованных листов стали или алюминия. Создавая свес из бруса, нужно помнить о его подшивке. Иначе свес может деформироваться, отвиснуть или вовсе выйти из строя. Если устанавливается свес из профнастила, алгоритм действий следующий:

  1. Профнастил при помощи саморезов крепиться к карнизу вдоль стен дома.
  2. Определяется место стыка стены и материала, выполняется монтаж, последним прикручивается уголок и лобовая планка.
  3. Внешний стык также закрепляется уголком.
  4. Профнастил крепится по фронтону, вдоль дальней кромки свеса.
  5. Монтаж завершается креплением торцевой планки.

Чтобы упрости монтажные работы, нужно разметить лист профнастила шириной на два сантиметра меньше ширины свеса. Карнизный свес крыши:

Деревянный сруб с мансардой

Деревянный сруб всегда выглядит сказочно роскошно, внешний вид его словно пронизан теплом и уютом. Один из наиболее популярных проектов загородных домов из деревянного бруса, кирпича или керамзитобетона с размером 10 метров по ширине и по длине. Такая квадратная геометрия позволяет создать внутри максимум полезного пространства, надстроить мансарду к такому дому тоже не составит сложности. Более бюджетный вариант постройки с мансардой – габариты 8 на 8. Возведение деревянных домов с мансардой требует выполнения нескольких правил:

  • Сруб с мансардой удобно строить, если проект будущего срубного основания в длину не менее пяти метров. Если длина получиться меньше, то помещение рискует стать неуютным, тесным и некомфортным для проживания.
  • Комфортные параметры мансарды, что венчает деревянный сруб, следующие: длина не менее полутора метров по всему периметру, под ригеля расположение должно составить не менее трех метров.
  • На этапе проектирования домов следует определиться с функциональным назначением мансарды. Часто сруб является летней резиденцией семьи, поэтому можно обустроить летний вариант мансарды. Ее строительство требует меньших финансовых затрат, нагрузка на балки межэтажных перекрытий меньше. Если сруб предназначен для круглогодичного проживания, тогда потребует обустройство зимней мансарды.
  • Сруб строиться, как правило, из натуральной древесины, поэтому каркас мансарды также выполняется из дерева. Каркас должен быть тщательно обработан антисептиками и противопожарным составом.
  • Сруб из дерева требует надежной защиты от проникновения влаги. Чтобы защитить каркас, следует обустроить качественную вентиляцию и гидрозащиту.
  • Сруб имеет несложную конструкцию, а наиболее уязвимые его места находятся в углах дома. Качественная обработка углов, торцевых соединений и мест стыков обязательна.
  • Если внутри сруб не предполагает перегородок, тогда каркас кровли может создаваться по принципу висячих стропил. В таком случае основная нагрузка придется на наружные стены дома.
  • В качестве кровельного покрытия для крыши сруба, например керамическая черепица.
  • Чтобы утеплить деревянный сруб и мансарду, рекомендуется использовать минеральную вату. Она экологична, практична, не блокирует воздухообмен, что так важно для древесины.
  • Свес кровли обустраивается до начала работ по укладке профнастила. Поверх него монтируется система водоотвода.

Когда строится сруб, установка кровельной системы требует неукоснительного выполнения правил. Чтобы возвести каркас, может потребоваться несколько исполнителей. Покрытие мансардной кровли и все этапы обустройства можно выполнить своими руками. Крыша дома с мансардой придаст всему сооружению выразительности и стильно привлекательности. Но, чтобы кроме эстетической составляющей обеспечить комфортные условия проживания в комнате под крышей, необходимо строго следовать советам и рекомендациям по обустройству всей конструкции. Мансардная крыша дает возможность расширить возможности использования подкровельного пространства, создать невероятный по красоте и комфорту интерьер. Строительство брусового дома:

Free Hand Drawing Images, Stock Photo & Vectors

В настоящее время вы используете более старую версию браузера, и ваш опыт может быть неоптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловКонвертер коллажейЦветовые схемыБлог Главная страница блогаДизайнВидеоКонтроллерНовости
Premium ing

Войти

Зарегистрироваться

Меню

ФильтрыВсе изображения
  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакционные
  • Видеоряд
  • Музыка

.

Типы изоляции | Министерство энергетики

0 9000 Необработанные полы в небольших стенах в больших количествах в виде продукта, распыляемого под давлением (вспениваемого на месте).
Одеяло: рулоны и войлок

Стекловолокно

Минеральная (каменная или шлаковая) вата

Пластиковые волокна

Натуральные волокна

Необработанные стены, включая фундаментные стены

Полы и потолки

Устанавливается между стойками, балками и балками.

Сделай сам.

Подходит для стандартных расстояний между стойками и балками, относительно свободными от препятствий.Относительно недорогой.

Изоляция из бетонных блоков

и изоляционные бетонные блоки

Пенопласт для установки снаружи стены (обычно новое строительство) или внутри стены (существующие дома):

Некоторые производители включают шарики пенопласта или воздух в бетонную смесь для увеличения R-значений

Незавершенные стены, включая фундаментные стены

Новое строительство или капитальный ремонт

Стены (изоляционные бетонные блоки)

Требуются специальные навыки

Изоляционные бетонные блоки иногда укладываются без раствора (укладываются в сухую) и склеиваются.

Изоляционные стержни увеличивают R-ценность стены.

Изоляция за пределами стены из бетонных блоков помещает массу в кондиционируемое пространство, что может снизить температуру в помещении.

Кирпичные блоки из автоклавного ячеистого бетона и ячеистого бетона в автоклаве имеют в 10 раз большую изоляционную способность, чем обычный бетон.

Пенопласт или жесткий пенопласт

Полистирол

Полиизоцианурат

Полиуретан

Незаконченные стены, включая фундаментные стены

Полы и потолки

Невентилируемые крыши с низким уклоном

с гипсокартоном толщиной 1/2 дюйма или другим материалом, одобренным строительными нормами, для обеспечения пожарной безопасности.

Наружные работы: необходимо покрыть атмосферостойким покрытием.

Высокая изоляционная способность при относительно небольшой толщине.

Может блокировать термическое короткое замыкание при непрерывной установке на рамы или балки.
Изоляционные бетонные формы (ICFs) Пенопласты или пеноблоки Незавершенные стены, включая фундаментные стены для нового строительства Устанавливаются как часть конструкции здания. Изоляция буквально встраивается в стены дома, создавая высокое тепловое сопротивление.
Насыпка и выдувание

Целлюлоза

Стекловолокно

Минеральная (каменная или шлаковая) вата

Закрытая существующая стена или открытая новая полость в стене

твердый

Неотделанные чердачные полы

в труднодоступных местах
Придувается с помощью специального оборудования, иногда заливается. Подходит для добавления изоляции на уже готовые участки, участки неправильной формы и вокруг препятствий.
Светоотражающая система Крафт-бумага с фольгой, пластиковая пленка, полиэтиленовые пузыри или картон Необработанные стены, потолки и полы Пленка, пленки или бумага, вставленные между стойками деревянного каркаса, балками, стропила и балки.

Сделай сам.

Подходит для обрамления со стандартным шагом.

Пузырьковая форма подходит для неправильного обрамления или при наличии препятствий.

Наиболее эффективен для предотвращения нисходящего теплового потока, эффективность зависит от расстояния.
Жесткая волокнистая или волокнистая изоляция

Стекловолокно

Минеральная (каменная или шлаковая) вата

Воздуховоды в некондиционных помещениях

Другие места, требующие изоляции, способной выдерживать высокие температуры
Подрядчики по ОВКВ производят изоляцию в каналы в их магазинах или на стройплощадках. Выдерживает высокие температуры.
Распыляемая пена и вспененная на месте

Цементная

Фенольная

Полиизоцианурат

Полиуретан

Закрытая существующая стена

Открытая новая полость в стенах

Подходит для добавления изоляции к уже готовым участкам, участкам неправильной формы и вокруг препятствий.
Структурные изолированные панели (СИП)

Пенопласт или изоляция из жидкой пены

Теплоизоляция соломенной сердцевины
Незавершенные стены, потолки, полы и крыши для нового строительства Строители собирают СИП вместе для формирования стен и крыша дома. Дома из СИП обеспечивают превосходную и однородную изоляцию по сравнению с более традиционными методами строительства; они также требуют меньше времени на строительство.
.

Как прикрепить лопаточную доску к машине | ОСТРОВ

Один из наиболее часто задаваемых вопросов нашей службе поддержки клиентов: « Как мне привязать доску с веслом к ​​крыше моего автомобиля? ”Поначалу может показаться сложным прикрепление SUP к крыше вашего автомобиля, но как только у вас будет все необходимое снаряжение, эта задача станет легкой.

Чтобы облегчить вам жизнь, мы создали простое пошаговое руководство по всему, что вам нужно знать о транспортировке доской с веслом на воду и обратно.

How to strap paddle board to car

Важно : Это руководство предназначено в основном для тех, кто владеет жесткими лопастными досками (эпоксидная смола), а не надувными SUP . Однако вы можете привязать надувную доску к крыше автомобиля (в надутом состоянии), выполнив указанные ниже действия.

Есть два способа прикрепить доску к машине и / или внедорожнику:

  • Как прикрепить SUP к автомобилю с система багажников на крышу
  • Как прикрепить SUP к машине без стеллажная система

Когда мы говорим «система багажника на крыше», мы имеем в виду металлические багажники, разработанные такими компаниями, как Thule и Yakima , которые обычно не входят в стандартную комплектацию вашего автомобиля.Новый набор багажников на крышу стоит от 150 до 300 долларов. Вам понадобятся жесткие стойки, если вы планируете брать с собой доску во все приключения - в дальние поездки или огромные путешествия по шоссе.

Примечание: транспортировка SUP без системы багажников не будет работать / не будет безопасным, если вы планируете путешествовать на большие расстояния по шоссе со своей доской.

Для перевозки лопастной доски вам понадобится:

  • Багажник на крышу вашего автомобиля
  • Мягкие подушки для серфинга и два крепежных ремня (рекомендуется использовать более длинные подушечки, потому что SUP шире, чем доски для серфинга)
  • Одно или два полотенца для предотвращения повреждений, если вы планируете штабелировать два SUP на крыше

Выполните следующие действия

1.Откройте липучку на мягких подушечках и плотно закрепите на обеих планках.

How to strap paddle board to car

2. Положите лопаточную доску лицевой стороной вниз (ребрами вверх) ребром к лобовому стеклу.

How to strap paddle board to car

3. Оберните петлю под перекладиной и проденьте оба конца (пряжка и конец) через верх доски к другой стороне (будьте осторожны с концом с пряжкой, так как это может повредить доску).

How to strap paddle board to car

How to strap paddle board to car

4. С другой стороны автомобиля оберните хвостовой конец петлей под поперечиной и вокруг нее.

How to strap paddle board to car

5. Вставьте задний конец в пряжку (всегда вставляйте ремешок через нижнюю часть пряжки) и затяните. После полного затягивания пряжка должна находиться между доской для серфинга и крышей вашего автомобиля.

* ПРЕДУПРЕЖДЕНИЕ * При креплении верха SUP с мягким верхом к крыше, вы могли бы увидеть вмятины на направляющих вашей доски от ремней. Для облегчения возьмите сумку для картона / носок или вставьте картон или пенопласт EVA между доской и ремнями.

How to strap paddle board to car

6. Скрутите затянутый ремешок, чтобы он не прилегал к верху доски, чтобы избежать утомительного жужжания во время вождения.

How to strap paddle board to car

7. Наконец, откройте дверь автомобиля, оставьте провисающую часть ремня и закройте обе двери, чтобы они не разлетелись по всему месту во время вождения.

8. Повторите шаги 3–6 для второго ремня.

How to strap paddle board to car

Для тех, у кого нет жестких стоек, есть способ прикрепить SUP к крыше без жестких стоек.В местных магазинах для серфинга можно приобрести мягкие стойки, которые отлично подойдут для вашей доски для серфинга. Тем не менее, этот метод подходит только для , если вы планируете перевозить SUP на месте - это означает, что вам нужно проехать 10 минут через город / город до местного места для гребли. Небольшое движение по шоссе - это нормально (5-10 минут), но не выходите за рамки дальних расстояний на высоких скоростях с помощью только мягких стоек. Вы не хотите подвергать свои доски и другие автомобили риску повреждения / травмы.

Мягкие стойки подойдут для чего угодно: от маленького судана до большого внедорожника.Однако мягкие стойки не подойдут для 2-дверных автомобилей или минивэнов.

Это специальные мягкие стойки, которые вам понадобятся

Выполните следующие действия

  1. Откройте все двери вашего автомобиля.
  2. Положите мягкие стойки на верх автомобиля так, чтобы нижние ремни свисали с обеих сторон автомобиля.
  3. Расположите обе накладки поперек крыши вашего автомобиля (в нескольких дюймах от заднего лобового стекла и в нескольких дюймах от переднего стекла).

Примечание - Если мягкие стойки расположены слишком далеко друг от друга, доски могут легко выскользнуть. Если они расположены слишком близко друг к другу, ваши доски не будут устойчивыми при движении.

  1. После того, как вы установили расстояние между стойками, снимите два нижних ремня с мягких стоек, проденьте их через открытые двери и закрепите их внутри автомобиля.
  2. Положите лопаточную доску лицевой стороной вниз (ребрами вверх) так, чтобы ребро лопаточной доски было направлено к лобовому стеклу.
  3. Затяните верхние ремни.
  4. Возьмитесь за два подвесных верхних ремня на передней и задней подушках, натяните их через доски и затяните.

.

Гофрированные плиты из твердого волокна и методы гофрирования | authorSTREAM

Гофрированные и цельноволокнистые плиты и коробки и типы методов гофрирования:

Гофрированные и цельноволокнистые плиты и коробки и типы методов гофрирования Представлено: Nitesh Kapila M.Pharma, 2-й семестр Обеспечения качества ISF фармацевтический колледж, Мога.

Гофроящики:

Гофроящики Широко известные как «гофрированные», это наиболее популярная форма внешней защиты, используемая сегодня в промышленности.Он состоит из одного или нескольких листов рифленой (гофрированной) бумаги, прикрепленных клеем к двум или более вкладышам. Бумага, используемая для «гофрирования», состоит из переработанной бумаги

Твердый картон:

Твердый волокнистый картон Это от двух до шести слоев переработанного картона, которые покрываются клеем между слоями и ламинируются прессованием. Наружный слой может быть из крафт-бумаги для повышения прочности и лучшего сопротивления воде и водяному пару. Он обладает хорошими свойствами устойчивости к раздавливанию и проколов.

Различные типы гофрированного картона:

Различные типы гофрированного картона: одностенная, т.е. один лист рифленой бумаги между двумя вкладышами Двойная стенка, т.е. два листа гофрированной бумаги между тремя вкладышами Тройная стенка, иногда известная как Triwall (торговое название), т.е. три листа рифленой бумаги между четырьмя подкладками

Производство ящиков из гофрированного и цельного картона:

Производство ящиков из гофрированного и цельного картона Плоские листы картона (цельного или гофрированного) загружаются в машины, которые производят случаи.Они могут состоять из: Slotter биговочного станка Принтер-слоттер Папка / склеивающее устройство Постоянные или плоские высекальные машины

ТИПЫ ГОФРИРОВАННОГО КАРТОНА:

ТИПЫ ГИФРОВОГО КАРТОНА Односторонний картон: состоит из одной плоской поверхности или лайнера, приклеенного к гофрированному материалу или гофре. Одностенный или двусторонний картон: изготовлен из двух облицовок или лайнеров, с одним гофрированным материалом или канавкой посередине. Двухслойный картон: состоит из двух облицовок, двух гофрированных материалов и внутреннего вкладыша между двумя слоями. Трехслойный картон: этот сорт имеет три гофрированных материала и в общей сложности семь слоев бумаги.

Гофрирование и его виды:

Гофрирование и его виды Гофрированная бумага между облицовкой гофрированного картона называется гофрированной или гофрированной средой. Канавка «A» Канавка «B» Канавка «C» Канавка «E» Канавка «F» Канавка

Гофры в гофрированном картоне:

Форма канавки Прибл. высота гофры (мм) Прибл. гофр / м Гофры стенки корпуса A 4,5–4,7 105–125 Канавка тройная B 2,1–2,9 150–185 Одиночная и двойная канавка C 3,5–3,7 120–145 Одиночная, двойная и тройная канавка E 1.1–1,4 290–320 Одиночная канавка F 1.0–1,2 340–390 Одиночная микровыступ 0,9–1,0 400–440 Одиночные канавки в гофрированном картоне

Клей:

Клей Другим очень важным сырьем при производстве гофрированного картона является клей, используемый для скрепите бумаги вместе.

ТИПЫ ГОФРИРОВАННЫХ КОРОБОВ:

ТИПЫ ГОФРИРОВАННЫХ КОРОБК (a) Коробки с прорезями Стандартный контейнер с прорезями - RSC Контейнер с прорезями внахлест - OSC Контейнер с прорезями с полным перекрытием - FOL Center, специальный контейнер с прорезями - CSSC Center, специальный контейнер с прорезями внахлест - CSO

PowerPoint Presentation:

(b) Коробки телескопического типа. Коробка в стиле дизайна полностью телескопа - FTD Коробка для полного телескопа с половинными прорезями - FTHS (c) Коробки типа «папка» (d) Внутреннее оснащение (e) Соединения производителя

Используемые основные методы закрытия для гофрокоробов:

Основные методы закрытия, используемые для гофрокоробов: Закрытие клеем Закрытие лентой Закрытие скобами Закрытие сшиванием

МЕТОДЫ ИСПЫТАНИЙ Гофрированного волокнистого картона:

МЕТОДЫ ИСПЫТАНИЙ ДЛЯ ГФРИРОВАННОГО ВОЛОКНА Устойчивость к разрыву Это испытание прикладывают давление до тех пор, пока в гофрокартоне не прорвется отверстие.Тест на прокол Этот тест регистрирует сопротивление проколу заостренной головкой, прикрепленной к маятнику. Энергия, необходимая для того, чтобы прокалывающая головка полностью прошла через образец Испытание на плоское раздавливание Испытание на плоское раздавливание измеряет способность канавок противостоять сжатию. Испытание на раздавливание кромок. плата

МЕТОДЫ ИСПЫТАНИЙ ГОФРИРОВАННЫХ КОРОБКОВ:

МЕТОДЫ ИСПЫТАНИЙ ГОФРИРОВАННЫХ КОРОБОВ Испытание на сжатие Пустой ящик или с возможными внутренними приспособлениями сжимается между плато большого тестера на сжатие.Испытание на падение: коробку с ее фактическим или смоделированным содержимым сбрасывают с заданной высоты в заданном положении. Результаты записываются как визуальные наблюдения. Испытание на вибрацию: это испытание обеспечивает ускоренное моделирование эффектов вибрации при транспортировке. Этот тест используется для определения ожидаемого повреждения от вибрации во время транспортировки, эффективности внутренней отделки и амортизирующих материалов, закрытия ящиков

PowerPoint Presentation:

СПАСИБО


.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
