Как сделать своими руками диван кровать: инструкции по изготовлению. Диван своими руками

Как сделать раскладной диван своими руками: чертежи, инструкция

Мягкая мебель является необходимым предметом обстановки в каждом доме. Возможность расширить функционал дивана в гостиной, используя его как спальное место, всегда приветствуется, особенно владельцами небольших квартир. Имея желание, небольшой бюджет и умея обращаться со столярным инструментом, можно сделать удобный раскладной диван своими руками.

Смастерить самостоятельно диван – не самая легкая, требующая внимательности и аккуратности, задача, но вполне выполнимая. Помогут в этом изображения, схемы, чертежи как всего изделия, так и его отдельных элементов. При этом следует внимательно рассмотреть будущий механизм раскладывания и учитывать его особенности работы и установки при создании дивана. Сегодня существует множество способов трансформации мягкого дивана в гостиной в полноценное спальное место. Например: книжка, еврокнижка, выкатной, «клик-кляк», «дельфин», пр.

Содержание

• Что нужно для создания дивана?
• Необходимые материалы и инструменты
• Порядок работы
  • Соединение подготовленных элементов в единое целое
  • Работаем с сиденьем и спинкой
  • Отделка подлокотников

Что нужно для создания дивана?

Проверенный десятилетиями, привычный вид мягкой мебели, диван-книжка, продолжает пользоваться популярностью благодаря своей простоте и универсальности. Предлагаем сделать компактную и удобную в эксплуатации модель, которая имеет параметры в сложенном состоянии 100х220, а в разложенном – 140х220 мм.

Необходимые материалы и инструменты

Прежде чем приступить к работе, подготовьте следующие материалы:

• Поролон с высокой плотностью (25 кг/м³): 1 лист – 2000х1400х60, 1 лист – 2000х1600х40, 1 лист – 2000х1600х20.
• 6 погонных метров (п. м.) ткани шириной 1400 мм.
• 4 п. м. флизелина.
• Деревянный брус: 2 шт. 40х60х1890, 2 шт. 40х60х1790, 6 шт. 40х60х530, 4 шт. 40х50×330, 4 шт. 50х50х200.
• Доски толщиной 25 мм. 1900х200 (2 шт.), 800х200 (2 шт.), 1000х50 (12 шт.), 800х50 (2 шт.).
• 32 деревянных ламели, 64 держателя для ламелей.
• 1 лист ДВП 1,7х2,75 толщиной 3,2 мм.
• Механизм для раскладывания дивана по типу «книжка».
• 4 пластиковые ножки.
• 4 мебельных болта 8х120.
• 4 мебельных болта 6х40.
• 8 мебельных болтов 6х70.
• 4 гайки по 8 и 12 гаек по 6 мм.
• 20 гвоздей – 70 мм, 40 гвоздей – 100 мм.
• 20 саморезов 89Д, 16 саморезов 51Д.
• 1000 скоб по 10 и 300 скоб по 16 мм.
• Клей для поролона.

1. Рулетка, угольник.
2. Пила.
3. Карандаш.
4. Электрическая дрель со сверлами.
5. Шуруповерт.
6. Набор гаечных ключей.
7. Молоток.
8. Мебельный степлер.

Порядок работы

Диван-книжка состоит из основных конструктивных частей: спинки, сиденья, ящика для хранения белья, двух подлокотников. Проще всего сделать ящик для белья, поэтому лучше начать работу с этого элемента.

1. Сначала собираем каркас ящика. Для этого скрепляем с помощью саморезов и клея 2 доски 25х40х1900 и 2 доски 25х50х800, образуя прямоугольник, как показано на фото.
2. Таким же образом по углам рамы устанавливаем бруски 40х50х200 (или 50х50х200), всего – 4 штуки.
3. Напомним, что эта часть конструкции будет служить основанием дивана, а значит, при эксплуатации на нее будет приходиться большая часть нагрузки. Поэтому для увеличения жесткости креплений, усиления конструкции устанавливаем внутри ящика еще две поперечные рейки длиной 800, шириной 200 мм.
4. В завершение этого этапа работы прибиваем к каркасу ДВП 1800х800, которое образует дно короба для белья.

Приступаем к сборке спинки дивана и сиденья. Каждый по усмотрению может сделать поправку параметра ширины, чтобы увеличить размер спального места, насколько это позволяет устойчивость основания.

5. Собираем из бруса 40х60 одинаковые каркасы для спинки и сиденья длинной 1890, шириной (в нашем случае) 650 мм. Крепление деталей осуществляем саморезами и гвоздями. Сначала дрелью делаем отверстие сверлом диаметром 3 мм, забиваем гвозди. Снова делаем отверстия (уже под саморезы) тем же сверлом, затем большим сверлом (8 мм) углубляем его до 10 мм. Саморезы (89Д), вкрученные на стыках планок, укрепят каркас, предупредят расхождение деталей.

6. Посредине каждого каркаса (спинки и сиденья) устанавливаем планку – ребро жесткости.
7. Делаем разметку и равномерно крепим на обе рамы держатели для ламелей. Затем устанавливаем сами ламели, которые будут опорой для матраса дивана.
8. Приступаем к изготовлению подлокотников. Берем ДВП 25х50х1000, из него необходимо сделать 4 боковые заготовки подлокотников: 2 правых, 2 левых. С помощью карандаша и рулетки перенесите форму и размеры, указанные на схеме. Вырежьте детали.
9. Сбейте деревянные каркасы по форме подлокотников так, чтобы они получились короче ДВП на 20 мм. Устанавливаем посредине каждого по ребру жесткости и еще по 2 дополнительные планки, как показано на схеме.
10. Отступаем 150 мм от нижнего края каждого подлокотника, отмечаем точки на внутренних планках. Сверлом 8,5 мм в обозначенных местах высверливаем отверстия. Помещаем туда болты 8х120.

11. Прикрепляем на саморезы вторую сторону каждого подлокотника.
12. В боковых частях ящика для белья сверлом 10 мм делаем 2 отверстия. Первое – отступив 100 мм от угла (фасадной части), 150 от нижнего края ящика. Второе делаем на той же высоте, отмерив 700 мм от угла (фасадной части). На противоположной боковине надо сделать симметричные отверстия.

Соединение подготовленных элементов в единое целое

13. Монтируем готовый механизм, предназначенный для раскладывания дивана-книжки. Такие детали изготавливают промышленные предприятия, их можно приобрести в специализированных магазинах мебельной фурнитуры. При установке механизма следует обратить внимание на особенности фиксированного расположения деталей. В сложенном состоянии сиденье не должно выступать за подлокотники, а в разложенном – край сиденья находится от края спинки на расстоянии 10 мм.

Работаем с сиденьем и спинкой

14. Прибиваем на ламели флизелиновые полотна, поверх укладываем поролон (60 мм). На углах, где поролон соприкасается с механизмом трансформации, чтобы не мешать его работе, вырезаем прямоугольники 50х95 мм. При этом края поролона свободно покрывают каркасы спинки и сиденья.
15. Чтобы по краю спинки и сиденья сделать округлый валик, поверх поролона приклеиваем еще одну полосу 20х200.
16. Сверху укладываем на клей еще по одному листу поролона толщиной 40 мм. Края заворачиваем под сиденье, так же поступаем со спинкой.
17. На детали, покрытые поролоном, аккуратно надеваем сшитые заранее тканевые чехлы.

Отделка подлокотников

18. Сначала по верхнему фигурному краю подлокотников, используя поролон толщиной 40 мм, делаем валик. Чтобы не было заломов, можно использовать два куска материала. При этом ширина используемого поролона не везде одинакова. На конце нижнего (фасадного) края она составляет 150 мм, до средины постепенно сужается до 50 мм, далее остается такой ширины.
19. Поверх первого слоя оборачиваем край валиком из поролона 20 мм, прибиваем его, обрезаем лишние куски.
20. Внутреннюю поверхность подлокотников (там, где видны болты) покрываем поролоном 20 мм, отступив от нижнего края 320 мм. Фиксируем поролон клеем.
21. После высыхания клея снова оборачиваем валик верхним куском поролона. Обрезаем все лишнее, подворачиваем края, прибиваем их.
22. Обшиваем подлокотники декоративной тканью, фиксируя ее скобами с помощью мебельного степлера.
23. Лицевую сторону можно по желанию декорировать готовой деревянной накладкой.

24. Ящик для белья можно оформить различными способами: обработать наждачной бумагой, а затем покрыть лаком, или просто обшить декоративной мебельной тканью.
25. Осталось полностью собрать диван. Установить ножки. Еще раз проверьте надежность креплений и работу механизма.

Чертежи, схемы и подробная пошаговая инструкция помогли сделать изготовление такого, казалось бы, трудного изделия, как диван-книжка, понятным и несложным. Новый диван способен стать любимым местом отдыха в частном доме, в городской квартире. Он готов предоставить спальное место гостям, а также украсить вашу гостиную.

Читайте далее:

26.09.2016

Диван-кровать своими руками: инструкция от мастеров

Содержание:

• Подготовка к работе
• Деталировка дивана-кровати
• Для работы будут нужны такие инструменты
• Процесс изготовления дивана-кровати

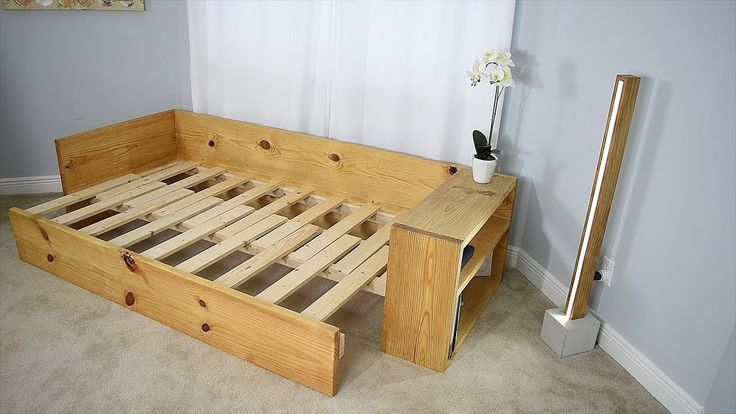

Предлагаем вниманию домашних мастеров оригинальную конструкцию — диван-кровать своими руками, приспособленный под популярный японский матрас футон. На этих тонких матах, набитых сухими водорослями, дальневосточный народ спит уже 20 веков.

Состав наполнителя современных футонов претерпел изменения, но остался качественным. Теперь они набиты натуральным латексом, хлопком, кокосовой койрой или термоволокном. Но на полу, как японцы, мы спать не привычны, даже на футонах. В этом случае нас выручит раскладной диван своими руками, собранный из сосновых мебельных щитов.

Подготовка к работе

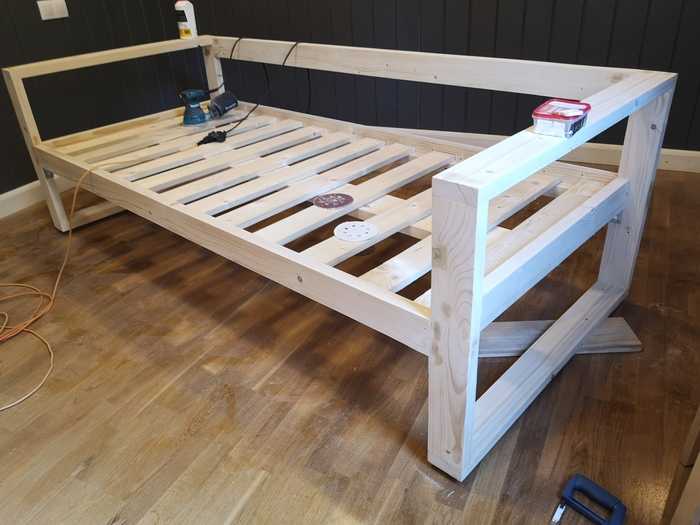

Приведенная здесь модель имеет несложную конструкцию. Рамы основных модулей, сиденья и спинки собраны похожим образом: 2 боковых стенки соединены спереди и сзади двумя досками. К продольным деталям крепится основа под матрас, состоящая из поперечных планок. Заслуживает внимания функционал откидных ножек. В сложенном виде они устойчиво подпирают спинку, при раскладывании дивана служат надежной опорой для спального места.

Деталировка дивана-кровати

Заготовки из мебельного щита:

• Боковины каркаса сиденья размерами 38х350х830 мм – 2 шт.
• Продольные доски каркаса сиденья 38х130х2000 мм – 2 шт.
• Продольные доски каркаса спинки 38х90х2080 – 2 шт.
• Бруски для усиления каркаса спинки 38х55х730 мм – 2 шт.

Две боковины спинки выполняются из мебельного щита толщиной 28 мм. Их окончательные размеры составляют 28х130х1050 мм.

Заготовки из струганного пиломатериала:

1. Опорные бруски каркаса сиденья 30х30х2000 мм – 2 шт.
2. Опорные бруски каркаса спинки 30х30х2080 мм – 2 шт.
3. Рейки для откидных ножек 20х50х640 мм – 2 шт.
4. Рейки для откидных ножек 20х50х285 мм – 2 шт.
5. Накладки для крепления ножек 20х50х83 мм – 2 шт.
6. Рейки для решетки спинки 14х30х655 мм – 28 шт.
7. Рейки для решетки сиденья 14х30х609 мм – 28 шт.
8. Круглый брусок диаметром 22 мм, длиной 1960 мм.

Из расходных материалов понадобятся:

• Болты М8х80 – 4 шт., М8х70 – 2 шт.
• Самоконтрящиеся гайки М8 – 6 шт.
• Шайбы 25х8,5х1 мм – 3 шт.
• Шурупы 6х80 мм – 2 шт., плюс 6 шайб к ним.
• Деревянные шканты диаметром 8 мм – 16 шт.
• Комплекты мебельных стяжек – 8 шт. В комплект входят винты М5х80 мм (головка с внутренним шестигранником), шайбы и втулки ∅10х15 мм, внутренняя резьба М5.
• Разные шурупы.
• Синтетический ремень шириной 25 мм, длиной 8 м.
• Наждачная бумага.
• Столярный клей, мебельный лак.

Для работы будут нужны такие инструменты:

1. Настольная дисковая пила.
2. Электролобзик.
3. Дрель и сверла.
4. Шуруповерт.

Процесс изготовления дивана-кровати

Приступая к выполнению нашей задачи, как сделать раскладной диван, сначала вырезаем дисковой пилой все необходимые заготовки. Все углы скругляем лобзиком, а кромки сглаживаем мелкозернистой наждачной бумагой. Перед сборкой все заготовки покрываем акриловым лаком и просушиваем.

Боковые стороны сиденья соединяются продольными досками. Креплениями служат 2 шканта на клею и одна мебельная стяжка. Это придает конструкции нужную жесткость.

Таким же образом собирается спинка. Здесь необходимо с максимальной точностью вымерять расположение отверстий под болты-оси для поворота спинки и ножек дивана (на чертеже они обозначены крестиками). Шарнирные сопряжения делаются с помощью болтов и шестигранных самоконтрящихся гаек. Для уменьшения трения спинки и боковых стенок под гайки подкладываем шайбы 25х8,5х1 мм.

К продольным доскам спинки и седенья, используя шурупы и клей, крепятся бруски сечением 30х30 мм для укладки реечного основания. Учитывая толщину матраса (120 мм), продольные доски и решетку сиденья прикрепляем на 45 мм ниже верхнего уровня боковин. Тогда высота сиденья от пола составит 425 мм. Вопрос, как сделать диван-кровать оптимальным для сидения, решен.

В отверстия продольных досок ∅10мм вставляем втулки с внутренней резьбой, взятые из мебельных комплектов. Вворачиваем в них винты М5х80 с головкой, имеющей внутренний шестигранник. Затягиваем их торцовым ключом.

Соединяем с двух сторон шарнирные сопряжения ножек, используя 80-миллиметровые шурупы, брусок ∅22 мм и три шайбы.

Скрепляем планки ременной лентой. Для этого прижимаем струбцинами к верстаку длинный отрезок доски или бруска, который послужит упором. Мерные прокладки можно сделать из остатков ДСП.

Соединяем болтами рамы сиденья и спинки. Для придания прочности с обеих внутренних сторон боковин спинки клеим бруски и прижимаем их струбцинами до полной просушки.

Поперечные рейки крепим на шурупы, прикручивая по одному слева и справа. Опоры в поднятом состоянии обеспечивают дополнительную поддержку спинке конструкции.

Попробуем раздвинуть наш диван. Спинку нужно немного подать вперед и потянуть на себя круглую балку, соединяющую ножки. В результате получится двуспальная кровать габаритами 1600х2000 мм.

Матрас-футон с натуральным наполнителем хорошо проветривается сквозь решетчатую конструкцию.

Спинка и сиденье после сборки дивана кажутся немного несоразмерными. Однако, уложив на решетки футон толщиной 12 см, мы в полной мере оценим удобство конструкции. Чтобы матрас хорошо держался на сиденье, его нужно привязать тканевыми лентами к нижней продольной детали спинки.

В результате у нас получился раскладной диван необычной формы, идеально подходящий под японский футон. Новый предмет мебели придаст интерьеру восточный колорит и станет любимым местом отдыха семьи.

Твитнуть

Как сделать диван-кровать более удобным?

Диван-кровать — отличный предмет мебели. Они универсальны и позволяют вам принимать людей, даже если у вас нет дополнительных кроватей, при этом большую часть времени они прекрасно работают как диваны.

Проблема в том, что большинство диванов-кроватей не очень удобны. На самом деле, если вы будете спать на них 2-3 ночи подряд, вы обнаружите, что спине это не понравилось. Причина в том, что диваны, как правило, тверже кроватей.

Однако есть способы решить эту проблему. Я предлагаю вам попробовать это, так как плохой сон проблематичен.

В этой статье я дам вам советы и рекомендации, которые помогут сделать диван-кровать более удобным. Эти советы применимы ко всем диванам-кроватям, представленным на рынке, и вы даже можете применить некоторые из них к обычным кроватям, чтобы сделать их более удобными.

Зачем делать диван-кровать более удобным?

Ответ очевиден: чтобы люди лучше спали.

Но какое тебе дело? Разве весь смысл диванов-кроватей не является временным решением? Ну да и нет. Возможно, вы позволяете другу остаться в вашем доме на неделю или две, пока он ищет новую квартиру, или вы навещаете кого-то, у кого нет кровати для вас.

Даже если вы проведете всего одну-две ночи на диване-кровати, нет серьезных причин не сделать его максимально удобным. Сон важен, и наше тело заслуживает хорошего отдыха, чтобы мы могли быть энергичными на следующий день.

Потенциальные риски плохого сна

Если вы вынуждены спать на неудобной кровати, качество вашего сна резко снизится, что, в свою очередь, снизит качество вашей жизни.

Плохой сон связан с негативными явлениями, такими как усталость и плохое настроение. Длительное недосыпание может вызвать серьезные проблемы со здоровьем, такие как слабоумие, повышенный риск сердечного приступа, недостаточности или инсульта. Другими проблемами, связанными с плохим сном, являются депрессия и ожирение.

Как видите, сон является важной частью нашей жизни, поэтому лучше всего создать оптимальные условия для сна. Если вы используете обычную кровать, большинство поступающих советов к вам не применимы, но если вы являетесь постоянным пользователем диванов-кроватей, вам следует серьезно задуматься об их реализации.

5 способов сделать диваны-кровати более удобными

Теперь, когда вы знаете, как важно спать в удобной кровати, пришло время перейти к сути статьи. Я дам вам различные советы и стратегии, которые вы можете применить, чтобы сделать диван-кровать более удобным.

1. Используйте наматрасник

Основная проблема с диванами-кроватями заключается в том, что они немного жестковаты для спины и выглядят неестественно. В отличие от обычных кроватей, диваны-кровати похожи на удлиненный диван, они не предназначены для сна в течение длительного периода времени. В результате ваша спина может пострадать, если вы проведете много времени в одном и том же положении.

Наматрасник решает эту проблему, укладывая на спину слой материала, который намного легче, что позволяет нам расслабиться и спать, как если бы мы были на настоящей кровати.

Это отличное решение, потому что оно недорогое и подходит для любого дивана-кровати. Однако у него есть недостаток: наматрасники не очень портативны, поэтому вам нужно иметь их наготове в доме, в котором вы остановились.

• Наше предложение: Linenspa 2-дюймовый наматрасник с эффектом памяти, наполненный гелем

2. Положите толстые простыни на диван-кровать

Это респектабельное временное решение проблемы с диваном-кроватью. Просто положите достаточное количество слоев толстых простыней на кровать, пока не исчезнет жесткость. Однако существует прекрасный баланс: если у вас слишком много простыней на кровати, вы почувствуете, что тонете, когда пытаетесь спать на ней, что может быть неудобно для некоторых людей.

Я говорю «толстые простыни», потому что вам нужно слишком много тонких, чтобы оправдать усилия, а тонкие простыни делают ощущение тонущего еще хуже.

• Наше предложение: комплект постельного белья Mellanni – матовая микрофибра 1800 Постельные принадлежности

3. Добавьте дополнительные подушки

Подушки намного удобнее любого материала, используемого для изготовления диванов-кроватей, поэтому имеет смысл использовать их для лучшего сна.

Размещение 3–4 подушек в стратегически важных местах под вашим телом изменит состояние вашей спины. Я рекомендую перьевые подушки, так как они самые удобные, но перед их покупкой убедитесь, что у вас нет аллергии на перья.

• Наше предложение: Подушки для сна Beckham Hotel Collection

4. Сон на пуховом одеяле

Одеяла, также иногда неправильно называемые одеялами, представляют собой тип постельного белья, представляющий собой мягкий плоский мешок, наполненный перьями, шерстью или даже синтетическим материалом. Обычно они используются в качестве чехлов, но вы можете использовать их вместо наматрасника для достижения аналогичных результатов.

Помните, я говорил вам использовать толстые простыни? Одеяла могут выполнять ту же функцию. Если они достаточно большие, вы также можете укрыться ими и использовать их в качестве спального мешка.

• Наше предложение: Комплект пододеяльников Nestl из 3 предметов

5. Используйте спальный мешок

Это самое незаметное решение. Просто положите спальный мешок на диван-кровать и спите с ним. Это лучше, чем спать на крыше.

Спальные мешки универсальны, а их портативность означает, что вам не нужно беспокоиться, когда ваша мама приглашает вас к себе домой на своем 20-летнем диване-кровати, на котором вы чувствуете, что проспали всю ночь на иголках.

• Наше предложение: Легкий туристический спальный мешок Coolzon для взрослых мальчиков и девочек
• Читайте также: Как долго служат спальные мешки (максимально используйте спальный мешок)

Выводы

Спать на диване-кровати — проблема. Это странная смесь кровати и дивана, но, хотя они и годятся в качестве дивана, в качестве кроватей они не годятся.

Именно поэтому мы создали эту статью: иногда просто не обойтись без диванов-кроватей, поэтому лучше всего постараться сделать их максимально удобными.

Не игнорируйте плохой сон, это может привести к серьезным проблемам со здоровьем. Конечно, случайная ночь плохого сна — это не конец света, но даже одна плохая ночь может сделать ваш день несчастным.

Допустим, у вас была важная рабочая встреча или запланирован отпуск с семьей. Хотели бы вы быть в плохом настроении из-за плохого сна? Я так не думаю.

Чего ты ждешь? Вы можете реализовать любое предложение по этой статье сегодня. Защитите себя от шероховатости диванов-кроватей!

Подробнее:

• 10 лучших матрасов для диванов-кроватей 2022 года
• Футон против дивана-кровати: ключевые отличия и как выбрать!
• Как отели делают свои кровати такими удобными?

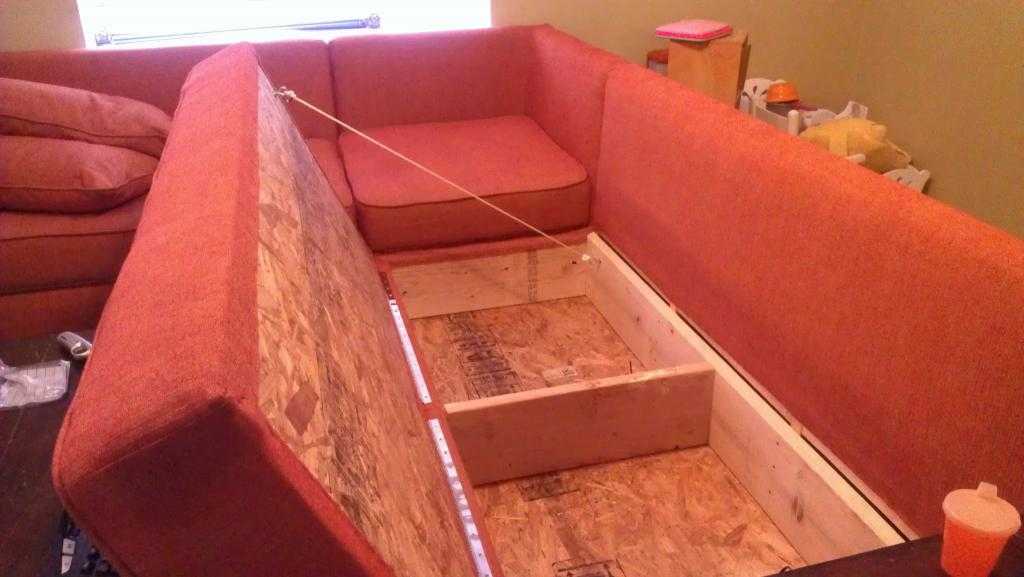

Диван-кровать с местом для хранения — WOODBREW

Все проектыДля домаДеревообработка

17 июня

Написал

Этот пост спонсируется Rockler Woodworking and Hardware.

Мы нашли очень хорошую уже готовую фанеру на месте, поэтому мы не могли не попробовать ее для этого проекта. Это также очень приятно, потому что у нас немного времени, поэтому отсутствие необходимости наносить отделку значительно экономит время.

Чтобы упростить задачу, мы разрезали целые листы фанеры с помощью гусеничной пилы, а затем подошли к настольной пиле, чтобы определить окончательную ширину. Чтобы убедиться, что мы не прорезали пол, мы просто добавили обрезки, чтобы поднять древесину с земли. Обычно у нас есть пенопласт, но не сегодня.

Далее, мы хотели добавить немного визуального интереса, поэтому мы скосили края, обращенные внутрь дивана. Это также даст хороший край, на который можно опереться локтем.

Хотя детали еще не были собраны, мы пошли вперед и предварительно просверлили все винты. После окончательной шлифовки пришло время сборки. Сначала собираем боковые и заднюю части. Затем мы прикрепим переднюю часть винтами, идущими снаружи боковых частей.

Далее идет установка подъемной системы от Rockler. Это позволит нам поднять диван и хранить вещи под ним. Честно говоря, это моя мечта. Таким образом, с помощью всего 3 болтов прикрепите нижнюю часть подъемника к стороне, а затем мы прикрепим верхнюю часть к нижней части другого листа. Прежде чем мы доберемся до этого, нам нужно добавить несколько стопорных элементов, чтобы кровать не прогибалась внутрь.

Теперь мы можем прикрепить дно дивана к подъемнику. Это значительно упрощает установку, переворачивая все это на спину. Изначально мы хотели сделать из этой кровати двуспальную кровать, но решили этого не делать. Поршни, которые у нас есть, рассчитаны на вес кровати размера «queen-size» и слишком прочны для этого двойного матраса. Так что пришлось обойтись без них. Если вы решите сделать такую ​​кровать, убедитесь, что вы заказываете матрас, подходящий для вашего размера. Чтобы облегчить доступ к месту для хранения, мы просто прикрутили кусок нейлона с петлей в качестве ручки.
