Раскладной диван – важная часть интерьера гостиной, детской или кухни. На мягкой эргономичной мебели комфортно расположиться после долгого трудового дня для просмотра любимых передач или для общения с семьей. Рынок представляет множество моделей диванов, однако можно создать раскладной диван своими руками.

Описание раскладных диванов

Раскладной диван из дерева самостоятельно можно сделать в одном из вариантов:

Диван клик-кляк характеризуется максимальным комфортом для отдыха и усовершенствованным трансформирующим механизмом. Спинка мягкой мебели устанавливается в 3 положения, поэтому на диване можно сидеть, лежать, полулежать. Промежуточное положение выставляется в 2 вариациях. К спинке можно придвигать боковины, которые преобразовываются в подголовники. Диван не занимает много пространства, поэтому подходит для малогабаритных помещений.

Диван-книжка – популярная модель мягкой мебели. Отличается практичностью и удобством. В разложенном виде диван имеет широкое спальное место. Трансформация изделия в кровать осуществляется путем поднятия сидения до срабатывания защелки механизма и его опускания. Таким же образом спальное место преобразовывается в диван. Нижняя часть конструкции имеет бельевой ящик.

Диван-кушетка – мягкая мебель небольших размеров, предназначенная для отдыха одного человека. Изделие легко вписывается в пространство, где иные варианты не помещаются. Обычно данные модели используются для детских комнат. Дизайн диванов-кушеток бывает разнообразным. Преимущество компактного предмета мебели – зона для хранения белья и простой механизм раскладывания.

Книжку

51.9%

Кушетку

20.25%

Клик кляк

27.85%

Проголосовало: 79

Подготовка проекта

Самый ответственный этап – создание схемы раскладного дивана. Мастеру необходимо определиться с будущей конструкцией, ее размерами, сделать чертежи.

Перед составлением чертежа определяется место установки дивана. Размеры, полученные в процессе измерения, записываются. Во время самостоятельной разработки схемы учитывается толщина материала, который будет использоваться. Все цифры в проекте должны тщательно проверяться.

При проектировании раскладного дивана учитываются детали, из которых он состоит. Все конструкции имеют спинку и основание. Бывают модульные варианты, которые  трансформируются в разные положения. Для их устойчивости используются ножки, а для подвижных элементов применяются роликовые колесики, что облегчает трансформацию мебели.

Нужно составить чертеж короба для хранения спальных принадлежностей

. Он вставляется в нижнюю часть с помощью роликовой системы и перемещается по рельсам. Дополнительная ниша делает изделие более функциональным.

Другие элементы:

• нижние и верхние перекладины для ящиков;
• перекладины для боков основания и спинки;
• накладки;
• стойки.

При проектировании модели за основу можно брать стандартные цифры и определять габариты изделия. Также нужно учесть, что основание сложенной мебели не должно выходить за границы подлокотников. Дистанция между спинкой и основой разложенной конструкции не должна быть более 10 мм.

Подготовка инструментов и материалов

Для создания каркаса понадобится древесина. Также можно использовать фанеру либо ЛДСП. Каркасы из металла отличаются большим весом и сложны для самостоятельного изготовления.

Рекомендуется использовать для конструкции основания

породы дерева:

• ольха;
• береза;
• сосна;
• бук.

Для дополнительной жесткости дивана понадобится обрешетка из древесины, ДСП либо фанеры. Она производится самостоятельно либо заменяется готовыми ламелями.

Для обивки применяется велюровая ткань, жаккард или гобелен. Такое полотно устойчиво к грязи, за ним легко ухаживать. Популярный наполнитель для диванных конструкций – войлок, ватин, синтепон, поролон. Это эластичный материал с высокой плотностью.

Инструмент, который понадобится в ходе работы:

• шуруповерт;
• степлер;
• линейка;
• угольник;
• канцелярский нож;
• стусло;
• столярный клей;
• клей для поролона.

Для соединения элементов понадобятся шурупы по дереву, скобы, саморезы, гвозди. Также стоит продумать, какой механизм трансформации будет использоваться для раскладной конструкции.

Пошаговая инструкция по изготовлению раскладного дивана

Раскладной диван состоит из следующих частей:

• каркас;
• спинка;
• сидение;
• ниша для хранения постельных принадлежностей;
• 2 подлокотника.

В первую очередь собирается каркас дивана.

1. Поочередно соединяют 4 доски, которые формируют прямоугольник. Для каркаса используют заготовки размерами 250х40х1990 и 250х50х800.
2. По углам конструкции монтируют брус 40х50х200.
3. Внутри короба устанавливают две поперечные рейки (800х200). Это помогает увеличить жесткость креплений и усилить конструкцию.
4. К готовому каркасу прибивают лист ДВП (1800х800), который образует дно бельевого ящика.

На следующем этапе собирается спинка и сидение.

1. Из заготовок бруса (40х60 мм) формируются основания для спинки и сидения (1890х650 мм) путем фиксации деревянных элементов с помощью саморезов и гвоздей.
2. Чтобы каркас был надежным, посередине устанавливается планка, служащая ребром жесткости.
3. На раме производится разметка, к ней прикрепляются держатели для конструкции с ламелями.

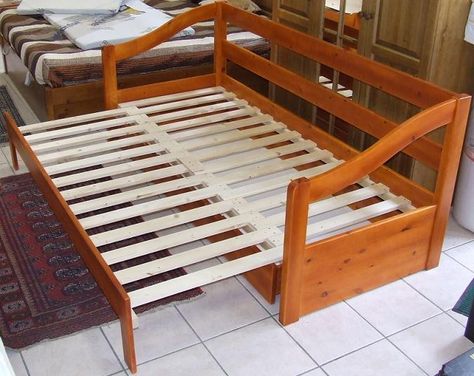

4. Устанавливаются ламели, фиксирующие матрас раскладного дивана.

Создание подлокотников:

1. Из ДВП (25х500х1000) вырезают 4 заготовки. По две правые и левые. Соединяют, посредине монтируются дополнительные планки для укрепления конструкции.
2. От торцов подлокотников делают отступ 150 мм, и отмечаются точки с внутренней части планок.
3. Готовые детали скрепляются болтами. Перед соединением элементов необходимо сделать отверстия с помощью дрели-шуруповерта.

К каркасу присоединяется механизм, с помощью которого будет трансформироваться диван. Он продается в магазинах мебельной фурнитуры. Во время  фиксации механизма уделяется внимание  расположению частей дивана. Когда мебель сложена, сиденье не должно выходить за границу подлокотников. Диван в разложенном виде должен иметь зазор между спинкой и сиденьем 10 мм.

На ламели фиксируется флизелин, а сверху укладывается поролон (60 мм). Углы, где наполнитель граничит с механизмом, срезаются в форме треугольника. Чтобы сделать округлую часть вверху спинки, рекомендуется наложить еще один слой поролона. Сверху сиденья укладывается еще один поролоновый пласт и заворачивается вниз. Ту же операцию проводят со спинкой. На элементы с поролоном надеваются готовые чехлы из ткани.

Подлокотники формируются из поролонового валика. Чтобы получилась аккуратная конструкция, рекомендуется брать несколько кусков материала. Поролон для подлокотников используется разной ширины. Готовая деталь обшивается декоративной тканью с помощью скоб. Лицевая сторона подлокотников может оформляться декоративной деревянной накладкой.

Андрей Перегубский

Мебельный мастер на все руки

Задать вопрос

Короб для хранения белья обрабатывается наждачной бумагой, покрывается лаком либо обшивается полотном.

Трудоемкость и время

4

Внешний вид

3. 5

Удобство

3

Стоимость

3.2

Вопросы и ответы

Можно ли сэкономить на фурнитуре?

Надежность крепежа гарантирует длительную эксплуатацию раскладной мебели, поэтому фурнитуру нужно выбирать высокого качества.

Можно ли сбивать все элементы дивана гвоздями?

Не рекомендуется. Для таких целей лучше всего применять шурупы и саморезы.

Какой поролон использовать для спинки и сиденья?

В качестве наполнителя для спинки применяется тонкий поролон, а для сидения – с большей толщиной и плотностью. Можно склеить между собой несколько слоев наполнителя. Сверху поролона можно положить тонкий синтепон. Он смягчает диван.

Что сделать, чтобы деревянные элементы служили дольше?

Рекомендуется обрабатывать детали морилкой, не содержащей агрессивной и аллергической химии.

как сделать чертеж, каркас и обшивку?

Прямой, угловой и даже раскладной кухонный диван можно сделать своими руками, для этого нужно нарисовать точный чертеж, собрать прочный каркас и обшить его.

На чтение: 5 минРубрика: Мебель для кухниАвтор: Павел Кузьмин

Нередко диваны в кухонных уголках подвергается усиленным нагрузкам, поэтому они чаще других предметов мебели нуждаются в реконструкции и замене. Однако подобрать идентичный вариант под имеющийся комплект бывает не всегда легко. Решить проблему, при этом сэкономить личные сбережения, поможет собственноручное изготовление. Диван своими руками представляет конструкцию заданного размера, определенной формы, изготовленную из полюбившихся материалов. Здесь не нужно обладать профессиональными умениями и навыками: достаточно лишь проявить желание и мебель будет собрана быстро и правильно.

Содержание

1. Как правильно выбирать материалы и главные детали?
2. Что сделать в первую очередь?
3. Приспособления для работы
4. Ориентация на размеры
5. С чего начать работу?
6. Обшивка дивана

Как правильно выбирать материалы и главные детали?

Чтобы сделать диванчик для кухни точно, важно учесть некоторые нюансы:

1. Форме мебели уделить особое внимание. Наиболее практичное приспособление – мягкая мебель с удобными ящиками для хранения кухонной утвари, которая удачно прикрывает угол.
2. Отдельные модели оборудованы просторным спальным местом, позволяющим без труда разместиться гостям.
3. Желая смастерить мягкий уголок в кухню, важно определить его направление, он может располагаться как с правой, так и с левой стороны.
4. Приобрести все необходимые приспособления, материалы, фурнитуру.
5. Обтяжка сиденья синтетическим материалом более практична: такие покрытия не теряют внешнюю форму и привлекательность.

Кухонный диванчик будет удобным в том случае , если он имеет точную конфигурацию. В зависимости от этих особенностей, его механизм может быть раскладной и стационарный. Устройство второго типа – это неотделяемая часть в виде уголка, смастерить которую довольно легко. Перед началом основных работ важно изучить направление угла, приготовить фото, чертежи, необходимые приспособления для монтажа и материалы.

В качестве обивочной ткани используют:

• искусственная кожа;
• велюр;
• жаккард;
• микрофибра;
• флок.

Наиболее практичным и удобным в использовании считается первый в списке материал: он легко очищается, моется, при необходимости заменяется аналогичным.

Кухонный уголок из синтетической ткани – это оптимальная пористость, хорошо пропускающая воздух, прекрасные водоотталкивающие характеристики, отсутствие статического напряжения, гипоаллергенность.

Что сделать в первую очередь?

Понять, как сделать диван своими руками поможет четкое определение его габаритов и дизайна.

• Размеры максимально приближают к стандартным значениям, ведь даже незначительные просчеты сделают конструкцию неудобной.
• Обеспечить наглядность поможет небольшая схема, на которой обозначают все проблемные зоны – розетки, выступающие элементы стен, багеты, плинтусы, другую мебель.

Определяя габариты дивана для кухни, достаточно важно принять во внимание рост всех жильцов, число людей, умещающихся за столом.

• Взвесить варианты оформления.
• Элементарность конструкции: ее основу составляют боковые детали, соединенные сиденьем и спинкой.

Важно, что для этой части используют цельный кусок ткани особой крепости, что убережет от быстрого истирания.

• Боковые элементы обозначают привлекательность модели, допустимы овальные, прямоугольные, волнистые очертания.
• Чертежи для будущего дивана рисуют схематически, на них отображаются точки сверления, расположение крепежных элементов.

Приспособления для работы

Обеспечить бесперебойность работы помогут следующие инструменты:

• ножовка, лобзик;
• шуруповёрт;
• нож для резки поролона;
• ножницы, лента;
• степлер;
• линейка, карандаш, треугольник, уровень, метр;
• молоток;
• наждачная шкурка мелкой структуры.

Ориентация на размеры

Конструкция любого дивана для кухни представлена тремя частями: длинной, короткой и угловой. Обычно его высота соответствует 85 см, а протяженность других частей – 120 и 90 см. Ширина боковых частей соответствует 45 см, сиденье высотой в 40 см. Угол имеет стандартные размеры – 45×45 см. Однако эти размеры не окончательные и подбираются под число сидящих людей. Не рекомендуется делать длину этой части более 1,5 м.

С чего начать работу?

Кухонный вариант диванчика – это каркас, представляющий собой боковины, соединенные со спинкой и сиденьем.

1. Первым делом названым частям придают заданный размер и ставят их на заранее приготовленные бруски аналогичной длины. Их сечение составляет 40×40 мм, а длина 450 мм. Надежно зафиксированная дополнительная вставка усилит прочность конструкции. Она имеет вид подлокотника и крепится к боковинам.
2. Сделать кухню функциональной позволят расположенные под сиденьем вместительные ящики. Для этого берутся доски 150×25×1200 мм и 150×25×300 мм. На дно кладется фанера, которую вставляют в предварительно вырезанные пазы. Остальные элементы соединяют саморезами, а некрасивые отверстия маскируют заглушками.
3. Для соединения боковин используют горизонтальные бруски. Затем делают каркас спинки, для чего берется фанера, на нее позже приклеивается поролон.
4. Остов сиденья состоит из двух параллельных и четырех перпендикулярных досок. Их соединяют вместе специальными шипами, после чего обвязка оформляется выпиленным по размеру фанерным листом.
5. Рояльные петли помогают соединить продольный брусок, расположенный сзади, с крышкой сиденья. Последний элемент должен выдвигаться вперед на 30 мм, сюда прикручиваются металлическими уголками стойки спинки.

Обшивка дивана

Обивать диван своими руками нужно в тот момент, когда подобраны, совмещены и проверены все его части. Каждый элемент – спинка, сиденье, боковины нуждаются в отдельном изготовлении. Готовый поролон пристреливают степлером или наклеивают клеем, следом выравнивают и тщательно натягивают ткань. Сделать выкройки на обшивку правильно помогут точные замеры, переносимые на материю. С каждой стороны оставляют небольшой запас, позволяющий закрыть торцы. Кухонный диван, в котором остались открытые части, покрывают лаком или эмалью.

Внимание! Придать конструкции оригинальность и необычность позволит использование специальной фурнитуры. Это самоклеящаяся лента, профильная кромка, заглушки для болтов и подпятники.

Вкладывая небольшое количество денежных средств, и приложив собственные старания, изготовленный своими силами кухонный диванчик внесет в помещение уют и красоту. Обязательным элементом такой конструкции являются ножки. Их можно вмонтировать в каркас, сделать основной опорой дивана или придать декоративное направление. Здесь очень важно определить высоту сиденья, чтобы обеспечить максимальное удобство от пользования диваном для кухни. Четкое соблюдение размеров придаст конструкции идеальные пропорции. Так, ножками могут быть дубовые балясины, активно используемые для производства лестниц.

Диван в кухню, сделанный самостоятельно, внесет нотки утонченности, изысканности и оригинальности, к тому же позволит сэкономить сбережения. Собственное творение – это всегда приятный творческий процесс, результатом которого можно гордиться в дальнейшем.

изготовление кухонного дивана-скамьи, пошаговая инструкция

Диван — удобный и очень комфортный вид мебели. Возможно, именно поэтому он был очень популярен. Сейчас в мебельных магазинах представлено множество разновидностей и моделей, но, к сожалению, не всегда можно найти именно то, что хочется купить и что лучше всего впишется в образ вашего интерьера. Также не всегда удается найти подходящее соотношение цены, качества и дизайна. В связи с этим возникает желание сделать диван на кухню самостоятельно, ориентируясь на тот стиль и дизайн, в котором уже выполнена остальная кухня.

На первый взгляд идея кажется не то что не очень осуществимой, а даже несбыточной мечтой. Однако стоит обратить внимание на то, что для его выполнения не требуются какие-то специфические материалы, приспособления и инструменты.

Как только удается это понять, на помощь приходят житейские ум, знания и умения, в этом случае достаточно заручиться поддержкой знаний и в итоге получить предмет нашей непререкаемой гордости — кухонный диван вашей мечты. Немаловажным преимуществом будет то, что вы будете с абсолютной уверенностью знать все материалы, из которых она изготовлена, и сможете подобрать именно тот функционал, который вам нужен. Также стоит отметить, что финансовую сторону вопроса в данном случае тоже предстоит выиграть, так как затраты будут соизмеримо меньше относительно вариантов, которые можно приобрести в магазине.

С чего начать

В первую очередь следует определиться с внешним видом дивана, который вы хотели бы получить в результате. Не стоит чрезмерно усложнять конструкцию и вводить в нее сложные креативные элементы, ведь в домашних условиях не все можно сделать на должном уровне. Стоит остановиться на простом, но удобном варианте, который порадует вас и ваших гостей.

Стандартный диван должен иметь каркас, опирающийся на ножки, также можно использовать роликовые механизмы. Конструкция с откидными сиденьями дает доступ к нишам, которые можно использовать как выдвижные ящики. На этом же этапе нужно решить, насколько мягкий диван вы хотите, какие должны быть цвета и материал обивки, чтобы его было легко чистить. потом.

Очень внимательно нужно продумать размер будущего дивана, так как размеры должны быть соизмеримы с пространством, которое он должен занимать. Все замеры следует сделать заранее и подготовить чертеж для изготовления мебели.

Если это ваш первый опыт изготовления мебели в домашних условиях, то стоит остановиться на складном варианте, а не на изготовлении уголка. Прямоугольную форму дивана с ножками сделать гораздо проще, и ошибиться в расчете размеров гораздо сложнее.

Каркас можно сделать из бруса, для этого лучше подойдут сосны, которые крепятся саморезами. Во избежание образования продольных щелей необходимо иметь крепления на разном уровне. Чтобы конструкция была максимально прочной, к углам рамок, имеющих кубическую форму, следует прикрутить бруски.

В качестве крепежных элементов будут выступать саморезы, так как ими удобнее всего фиксировать деревянную конструкцию. Низ дивана, как и чехлы на сиденья, лучше сделать из фанеры.

Материалы каркаса

Для изготовления дивана не требуются какие-то специфические материалы, можно обойтись обычными брусками и фанерными листами. В качестве декора и закрывающих элементов можно использовать ламинированную древесностружечную плиту (ЛДСП). ДСП можно подобрать в цвет кухонных фасадов, тогда получится единый ансамбль.

Начать стоит с разработки чертежа и проекта, в котором учитываются все детали и размеры, угол наклона спинки, высота ножек, а также габаритные размеры конструкции. Основная нагрузка ляжет на ноги и спину, это стоит учесть и сделать основу более прочной. Для работы лучше выбрать брус размером небольшого сечения 60х60 мм, а листы фанеры должны быть водостойкими толщиной 12 мм. Эти материалы ходовые и их легко можно найти в строительных магазинах вашего города по достаточно приемлемым ценам. В качестве крепежа следует использовать саморезы и стальные уголки, чтобы конструкция была жесткой. Для работы также понадобятся пила и отвертка.

Обивочные материалы

Обивка должна быть выполнена с использованием поролона, синтепона и обивочной ткани. Толщина материала должна рассчитываться из того, что при использовании 5 см поролона сиденье получается полужесткое. При выборе ткани стоит обратить внимание на то, что мы собираем диван для кухни, поэтому материал должен хорошо переносить частую чистку и стирку. Однако есть и другой вариант, это сделать дополнительные чехлы на молнии, которые при необходимости можно снять, в таком случае их будет удобно стирать в стиральной машине.

Также идею с чехлами можно использовать в будущем для обновления салона, тем более это гораздо менее хлопотно, чем начинать перетаскивать весь диван. Все деревянные элементы должны быть отшлифованы и покрыты лаком или лаком, если вы хотите сохранить текстуру дерева или покрасить его в подходящий цвет.

Пошаговая инструкция по сборке

• Начать стоит с подготовки элементов каркаса. С помощью инструментов сделать нарезку брусков в соответствии с чертежами. На этом этапе необходимо обработать все видимые части морилкой или краской на выбор.

• Формирование каркаса производится саморезами, для более прочного соединения можно использовать клей для дерева, он нетоксичен и хорошо подходит для выбранной нами породы сосны.

• Изготовив каркас, можно переходить к установке конструкции спинки. Для фиксации можно использовать металлические уголки. Также стоит помнить, что вертикальное положение спинки нежелательно, поскольку оно неэргономично.

• Сиденье должно быть изготовлено из фанерных листов, из которых вырезается соответствующий размер чехла. Если свободное место под диваном планируется использовать в целях хранения, то следует подумать о возможности свободного доступа к нему. Крышки можно зафиксировать с помощью петель, в этом случае они будут откидываться в удобную для вас сторону, но при этом останутся зафиксированными.

• Скамья и спинка должны быть изготовлены из мягких материалов, способных сохранять собственную форму и в процессе эксплуатации не захлопываться и не деформироваться. Оптимальный выбор – выбор пенопласта или его аналога пенополиуретана, также можно использовать синтепон. Эти материалы обладают эластичностью, гибкостью, а последний из них, ко всему прочему, не такой гигроскопичный, как остальные, что имеет немаловажное значение для кухни. Для получения наилучшего результата можно комбинировать материалы на свое усмотрение. Для того чтобы закрепить наполнитель можно использовать клей, он предотвратит скольжение.

• Если ваша конструкция предполагает наличие подлокотников, то есть обтянуть их мягкими материалами.

• Для кожи подойдет натуральная кожа, кожа или гобелен. Здесь вы ограничены своей фантазией и финансовой стороной вопроса. Материал предварительно раскроен, края должны быть обработаны для предотвращения осыпания и расползания ткани. Раскруенные элементы обшивки, прикрепленные к конструкции строительным степлером или скобами, можно забивать молотком. Сначала необходимо отшлифовать все деревянные поверхности и углы, которые будут соприкасаться с тканью, во избежание истирания и предотвращения разрывов в будущем.

В процессе обшивки нет ничего сложного, можно обойтись даже без посторонней помощи, главное аккуратность, не торопиться и соблюдать все меры безопасности. Следует помнить, что если натянуть ткань слишком сильно, она будет быстрее изнашиваться, а при недостаточном натяжении пострадает внешний вид.

Спокойствие и знания — ваш ключ к успеху.

При изготовлении мебели главное терпение, спокойствие и знания. Если вы не торопитесь, то на первых этапах досконально проработаете схему дивана и сделаете его чертеж со всеми размерами, затем на на этапе резки и сборки конструкции проблем не возникнет. Но все пока рано, стоит быть готовым к трудностям в процессе, особенно если вы делаете это в первый раз. Относитесь к ним как к обычному рабочему моменту, не паникуйте и не расстраивайтесь, если что-то пошло не так, как вы хотели.
