Как сделать экран под ванну из пластиковых панелей своими руками: Экран под ванну своими руками из пластиковых панелей раздвижной

Содержание

из пластиковых панелей с раздвижными стенками

Установленные под ванной трубы, тепло и звукоизоляция портят своим видом впечатление от ремонта. Чтобы скрыть коммуникации, некрасивые места, устанавливают экраны. Такую перегородку можно сделать самому из доступных облицовочных материалов.

Содержание

Особенности экранов из пластиковых панелей
Разновидности пластиковых экранов
Инструменты и материалы для работы
Установка раздвижного пластикового экрана

Особенности экранов из пластиковых панелей

Декоративная перегородка крепится на каркас. Он состоит из алюминиевых планок, расположенных по периметру изделия. Каркас придаёт прочность конструкции, удерживает её в вертикальном положении.

В продаже есть готовые экраны, но они не всегда соответствуют размерам ванны и интерьеру помещения. Проще сконструировать перегородку самостоятельно.

Самодельные экраны отличаются от фабричных многофункциональностью. Домашние мастера устанавливают вместо сплошных перегородок конструкции с откатными либо распашными дверцами. Такие экраны используют как декоративную перегородку и ящик для хранения бытовой химии. Шкафчики обустраивают там, где под ванной достаточно свободного пространства. В остальных случаях экран устанавливают, чтобы только скрыть коммуникации.

Эстетичный внешний вид

Коммуникации скрыты от глаз

Экраны с дверцами применяют как шкафчики для хранения бытовой химии, предметов обихода

Доступ к коммуникациям затруднен для ремонта и обслуживания

В случае затопления сложно собрать воду из-под ванной

Пластиковые перегородки от случайного удара могут лопнуть

Внешний вид

25%

Простота установки

62.5%

Низкая цена

12.5%

Проголосовало: 8

Если экран установлен неправильно, вода попадает под чашу и там скапливается. Перегородка мешает высыхать влаге, препятствует вентиляции. В результате образуется плесень. Чтобы избежать попадания воды под ванну, необходимо устанавливать экран так, чтобы его верхний срез был заведен под бортик.

Валера

Голос строительного гуру

Задать вопрос

Для изготовления перегородки подходят только влагоустойчивые материалы, которые не подвержены коррозии, деформации. Чёрный листовой металл, гипсокартонные плиты не подойдут. Пластик — оптимальный вариант для облицовки экрана в ванной комнате.

Разновидности пластиковых экранов

Ванна может продаваться вместе с экраном. Заводские панели есть в ассортименте. Между собой они отличаются дизайном, размерами.

Габариты готовых фабричных изделий колеблются в пределах:

от 75 до 210 см — ширина;
от 40 до 60 см — высота.

Высота прямых лицевых панелей регулируется ножками. Самодельные варианты редко оснащаются такими элементами. Облицовочные пластиковые панели вставляются между двумя горизонтальными направляющими.

Существуют несколько видов экранов из пластиковых панелей:

Откидной. Лицевая панель крепится к горизонтальной направляющей при помощи рояльных петель. В случае необходимости дверца откидывается. Недостаток конструкции в том, что для полного открытия двери перед экраном должно быть достаточно свободного места.
Сплошной с технологическим окошком. Глухой вариант – самый неудобный с точки зрения обеспечения доступа к коммуникациям. В случае серьёзной поломки переднюю панель придётся демонтировать.
Распашной. Перегородка с двумя дверцами, которые закреплены по бокам на петли. Для полного раскрытия требуется свободное пространство перед ванной. Конструкция не подходит для маленьких помещений.
Раздвижной. Перегородка оборудована двумя дверцами, которые отодвигаются в стороны, как у шкафа–купе.

Экраны отличаются наличием дополнительных элементов:

полочек;
дверок;
ножек;
фурнитуры (ручек, полозьев, колёсико замков декора).

Существуют прямые, угловые, фигурные модели для акриловых ванн сложной формы. Перегородки могут быть цельными либо состоять из нескольких частей.

Конструкции отличаются по внешнему виду, расположению панели. Она может размещаться строго вертикально либо под углом.

Существуют экраны с выемкой для ног. Такие конструкции могут иметь распашные дверцы. Преимущество модели в том, что она позволяет вплотную подойти к ванне.

Свободный доступ к коммуникациям

Наличие дополнительного хранилища для бытовой химии

Экономия пространства

Простота монтажа, демонтажа

Устойчивость к коррозии

Возможность ремонта

Откатные панели работают только по прямой линии. На фигурные ванны раздвижные дверцы не устанавливают.

Модели, оснащённые роликами, обходятся дорого, но они удобны в использовании. Панели отказываются в стороны легко, не нужно применять усилие, чтобы раздвинуть дверцы.

Инструменты и материалы для работы

Для установки пластиковых панелей понадобятся следующие инструменты:

электродрель;
шуруповерт;
набор отвёрток;
строительный уровень;
линейка;
рулетка;
нож.

Необходимо закупить материалы:

металлопрофиль;
набор фурнитуры;
облицовочный пластик.

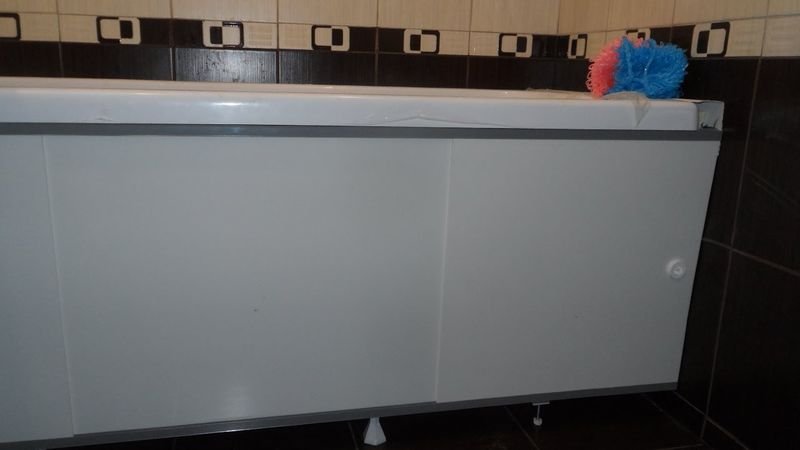

Установка раздвижного пластикового экрана

Если возникла необходимость сделать экран под ванну своими руками, действуют по определённой схеме. Работа ведётся в 3 этапа:

Основу монтируют из металлического профиля. Боковые стойки крепятся по бокам ванной комнаты.
Рамы для дверей делают из деревянных реек. На них устанавливают облицовку. К нижней части при помощи саморезов крепят ролики.
Монтируют горизонтальные рельсы, по которым будут скользить дверцы. Панели ставят на место так, чтобы колеса стали точно в желоб.

Пошаговая инструкция:

Делают замеры в ванной, рисуют чертёж будущей конструкции.
Размечают, раскраивают пластик. Вырезают две равные детали (облицовка створок).
При помощи рулетки определяют середину на верхнем бортике ванны. Делают отметки маркером.
Готовый экран устанавливают рядом с ванной, заводят его верхнюю часть под наклоном за бортик.
Определяют правильное местоположение экрана и делают пометки на стенах.
Если вместо профиля для усиления конструкции применяют металлические уголки, их монтируют вдоль расчерченных линий. Детали крепят саморезами при помощи дрели. Если каркас будет сооружаться из металлопрофиля, берут марки ПП50х50 мм, ПП60х27 мм.
В нижней части обеих створок крепятся ролики (бегунки). На верхней части устанавливают колёсики, которые удерживает створку относительно направляющей.
К верхнему бортику ванны крепят направляющую рельсу.
На пол прикручивается рельса.
Собранный экран крепят к основанию.
Дверцы устанавливают на место так, чтобы ролики стали точно в середину дорожки.

Экран под ванну своими руками

Содержание:

Материалы на любой вкус и кошелёк
Пластик – современное решение
Функциональные конструкции из гипсокартона
МДФ – отличное решение
Конструкция из кирпича – вариант для эстетов
Необычные решения для творческих людей

Впечатление, которое производит помещение, во многом зависит от деталей. Например, даже самый богатый ремонт не сможет скрыть трубы и не слишком красивые ножки сантехники, которые сразу бросаются в глаза. Если вам это не по нраву, выход один – узнать, как сделать экран под ванну своими руками из плитки, пластика, мдф, ткани и других материалов, или даже пойти нестандартным путём, поставив откидную или зеркальную конструкцию.

Материалы на любой вкус и кошелёк

Перед началом работы нужно определиться с материалами. Обычно для экранов используют:

ПВХ.
Кирпич.

Гипсокартон.
Влагостойкий МДФ.

В процессе покупки следует обратить внимание на такие характеристики, как прочность, влагостойкость, простоту ухода. Готовый экран должен гармонировать с обстановкой, вписываться в неё. Можно монтировать глухую конструкцию или сделать раздвижные дверцы, нишу для ног.

Одним из важнейших критериев выбора материала является стоимость: некоторые дорогостоящие варианты, например, кирпич, не всем по карману, а вот пластиковые панели вполне доступны.

Важно. независимо от того, какой материал был выбран, экран должен содержать технологический проём, позволяющий в случае необходимости получить доступ к коммуникациям.

Пластик – современное решение

ПВХ, особый вид пластика, сегодня очень распространён благодаря способности противостоять плесени и грибкам, лёгкости, практичности и доступной цене. Он прекрасно подходит для помещений с повышенной влажностью, поэтому тем, как сделать экран для ванны из ПВХ панелей, интересуется довольно много хозяев домов и квартир.

Работа включает несколько этапов:

Подготовку материалов. Вам понадобятся: панели, бруски из дерева или металлический профиль, крепления, а также некоторые инструменты (шуроповёрт, перфоратор и другие).
Подготовку поверхности. Всё пространство тщательно очищается от загрязнений, на полу вымеряется линия, повторяющая очертания ванны.
Монтаж каркаса. К полу прикрепляется профиль или бруски (для этого понадобятся гвозди или винтовые шурупы), затем детали каркаса фиксируются к внутреннему краю прогиба сантехники.
Установку панелей. Внизу к профилю по всему периметру крепится стартовая полоса из пластика, а затем уже к ней вертикально монтируются панели, постепенно заполняя всё пространство. Вставлять их нужно в пазы стартовой полосы, стараясь не допускать неровностей.

Именно пластик рекомендуется использовать, если необходимо решить задачу, как установить экран для угловой акриловой ванны своими руками. Такая сантехника привлекательна обилием разнообразных форм, что делает создание экрана непростой задачей. Иногда конструкция предлагается сразу же в комплекте с ванной, но если она отсутствует, то можно применить панели, обладающие достаточной гибкостью для формирования угла экрана.

Функциональные конструкции из гипсокартона

Очень популярен у начинающих строителей и профессионалов гипсокартон. Он отличается гибкостью, функциональностью и декоративностью, что позволяет монтировать практически любые конструкции.

Экран под ванну из гипсокартона делается примерно так же, как из ПВХ. Процесс состоит из таких этапов:

Приобретение материалов. Нужно использовать только влагостойкий гипсокартон, для сооружения каркаса понадобятся деревянные брусья или металлический профиль.

Подготовка поверхности и расчёты. Линия установки отмечается с учётом габаритов облицовочных материалов. Измерения производятся по ширине и высоте пространства под ванной до её нижней кромки.
Формирование каркаса. Это нужно делать так же, как в случае пластиковых панелей, проклеивая профиль к полу герметиком и закрепляя к нему вертикальные стойки, не забывая об оконце для доступа к трубам. Если хотите сделать выемку для ног, нужно расположить профиль с углублением, дополнительно установив наклонные направляющие.
Обшивка. Вырезается лист нужной величины и фиксируется к каркасу саморезами. От пола и края сантехники нужно отступить примерно на 1 см, т. к. гипсокартон впоследствии может набухнуть.
Облицовка. После завершения работы поверхность нужно загрунтовать, после чего обшить плиткой, плёнкой, обоями или другими материалами. Для этого целесообразно использовать жидкие гвозди или клеевые составы.

МДФ – отличное решение

Влагостойкие плиты МДФ прекрасно подходят для сооружения экранов: они обладают достаточной плотностью, не боятся воды и могут противодействовать плесени и грибку. С их помощью легко воплотить в жизнь огромное количество дизайнерских решений.

Установка экрана выполняется следующим образом:

Проводится предварительная подготовка и измерения. Листы материала необходимо загрунтовать.
Выполняется монтаж каркаса. Для МДФ необязательно использовать металлический профиль – вполне достаточно деревянных брусьев. Первый из них крепится к стене под кромку ванны, остальные фиксируются с помощью саморезов. При обустройстве каркаса надо не забывать о технологическом отверстии, а также предусмотреть дополнительные щели в противоположной стенке для обеспечения вентиляции.
Монтируется обшивка. Плиты закрепляются при помощи саморезов. На верхние кромки полученной обшивки и каркаса следует нанести герметик.
Используя МДФ, очень легко сделать экран с дверками, распашными или раздвижными. Устанавливаются они на направляющие в процессе монтажа.

Конструкция из кирпича – вариант для эстетов

Кирпичный экран, с одной стороны, выполняется достаточно легко, но с другой требует дальнейшей отделки и значительных временных затрат. Если такой вариант вам подходит, то можете приступать к работе. Для начала:

Рассчитайте, сколько нужно материала. При этом нужно помнить, что ширина стенки обычно не превышает полкирпича, а иногда можно обойтись и четвертью.
Нанесите разметку. Экран устанавливается от одной стенки до противоположной или по границе сантехнического оборудования. Кладка вместе с облицовкой не должна выходить за бортики ванны, что нужно продумать на данном этапе. Сделать это несложно: по краю сантехники и по стенам комнаты опускается отвес, после чего обозначается линия, от которой и следует рассчитывать толщину будущего экрана.

Начинайте кладку. Делать это нужно на цементно-песчаном растворе, смещая каждый последующий ряд на полкирпича. Не забывайте о технологическом отверстии, которое должно располагаться поблизости слива. Сразу можно предусмотреть и нишу для ног, оставив проём, который закрывается стальными пластинами.
Совет. Для раствора лучше всего брать одну часть цемента и три части песка.
Завершите работу отделкой. Кирпичная кладка может быть декорирована различными способами, например, с помощью керамической плитки.

Необычные решения для творческих людей

Не обязательно создавать обычный экран – можно пойти нестандартным путём и преобразить помещение до неузнаваемости. Возможно, вам пригодятся следующие идеи:

Тканевый экран. С одной стороны, завесить пространство под ванной шторками слишком просто, но с другой, этот метод позволяет создать необычный интерьер, например, в восточном стиле. Есть и другой способ: обтянуть тканью панели. Для этого нужно приобрести мембранные, полиэфирные или нейлоновые материалы, интересно смотрится и искусственная кожа. Если вы остановились на шторах, не забудьте монтировать профили из металла или дерева, на которые они будут крепиться.
Зеркальный экран. Очень оригинальная и привлекательная конструкция, которая к тому же позволяет зрительно расширить пространство комнаты. Такие экраны свободно продаются в строительных магазинах, в комплект сразу же входят и элементы каркаса.
Интересное оформление. Можно приобрести не обычные панели ПВХ, а выбрать декорированные, например, с помощью фотопечати. Из пластика легко сделать и экран, все стороны которого откидываются на петлях, наподобие дверок секретера – так можно и оформить ванную, и найти место для банных принадлежностей.

Вывод. Не нужно быть профессиональным строителем, чтобы облагородить комнату, спрятав не слишком эстетичные элементы. Достаточно проявить немного терпения и фантазии, разобраться, как сделать раздвижной экран из пластиковых панелей или остановиться на другом варианте, например, монтировать вертикальные плиты МДФ – и вы не узнаете свою ванную!

Также смотрите видео по правильной установке экрана под ванну:

Ширма в ванную своими руками: из МДФ, гипсокартона, пластика

Основная функция экрана под ванну – эстетическая. Согласитесь, если все трубы, вентили и краны будут видны, радоваться будет нечему. Это то, что вам нужно экран под ванну. Умело подобранный и выполненный в сочетании с общим интерьером, он внесет приятный момент в общий вид вашей ванной комнаты. Представьте, что ваш экран имитирует морское дно. Какое удовольствие окунуться в такую ванну! Как можно сделать экран под ванну своими руками?

Основные функции

Можно купить ванну с готовым экраном, но это дорогое удовольствие. Экран вполне реально сделать самому. Тем более, что современная промышленность предлагает богатую палитру материалов для его изготовления. В результате мы получаем как экономию средств, так и эксклюзивность, по собственному вкусу.

Еще один плюс в том, что мы можем расширить функциональность нашего экрана и превратить его в удобное место для размещения нужных нам вещей. Под ванной можно поставить всевозможные шкафчики и полки, куда можно положить моющие средства или другие бытовые предметы первой необходимости. Поэтому перед тем, как приступить к изготовлению конструкции, необходимо определиться, для каких функций будет предназначен ваш экран.

Если под ванной находятся коммуникации, которые нарушают гармонию помещения и нуждаются в защите от механических повреждений, то о размещении полок говорить не приходится. При этом экран должен закрывать коммуникации и выполнять только эстетическую функцию.

Материалы

Самый начальный этап работы – это изготовление каркаса под ванну. Его можно сделать из деревянных реек или металлического профиля. Древесину следует использовать влагостойкую. Обязательно нанесите состав, который борется с грибком и плесенью. При замерах используйте строительный уровень. С ним очень удобно работать при вычерчивании проекций углов ванны на пол и стены.

Размеры для создания каркаса

Если ванна занимает угол комнаты, то мы будем работать с тремя ее внешними углами.

Ставим точки-проекции этих углов на пол и соединяем их маркером.
Удлините линии на стене, чтобы соединить их с углами.
Нарисуйте линии, параллельные уже нарисованным. Вторые линии следует провести внутрь на ширину, равную ширине нашего облицовочного материала.
Из реек вырезаются бруски необходимого размера, изготавливая каркас, на который потом будет крепиться гипсокартон, пластик или их аналоги. Два равных по длине и ширине бруса ванны делаются для верхней и точно такие же для нижней части каркаса. Затем вырезаются вертикальные швы.

Соединить крепеж можно саморезами. Отверстия рекомендуется делать дрелью меньшего размера, чем саморезы. В этом случае не будет раскола деревянного изделия. В качестве креплений можно использовать металлические уголки.
Не забудьте прикрепить конструкцию к двум стенам, примыкающим к ванне. Нижняя часть рамы крепится к полу. Крепления должны быть надежными.

Если конструкция деревянная и пол в ванной тоже деревянный, то используются разные саморезы. А если пол бетонный, без дюбелей не обойтись. Когда каркас будет готов, наполните ванну водой, чтобы посмотреть, даст ли конструкция осадку. И только потом можно приступать к процедуре облицовки.

Классификация по материалам

Пластик .

Для его изготовления вам понадобятся пластиковые панели. Выбор оттенков огромен, поэтому вы сможете подобрать цвет, который идеально впишется в интерьер ванной комнаты. Каркас для такой ширмы можно сделать из дерева. Но если вы хотите, чтобы экран был более функциональным, стоит сделать его выдвижным.

В этом случае рамка для экрана должна быть алюминиевой. Если он сделан из железа, его следует сначала покрыть грунтовкой, а затем покрасить, чтобы избежать ржавчины. Плюс нужны направляющие, чтобы пластиковые двери могли свободно двигаться.

Процедура:

Двери сделать несложно. Нужно измерить расстояние между верхней и нижней перекладинами — это будет высота двери, и сделать вырез из пластика с соответствующими размерами.
Чтобы наши двери не разваливались в процессе эксплуатации, рекомендуется проклеить внутреннюю часть дверей скотчем.
Установите панели между рельсами в шпунт и паз.
Прикрепите ручки, которые можно приобрести в любом строительном магазине.
Обязательно проработайте стыки между ванной и экраном герметиком. Подойдет любой сантехнический герметик, излишки которого можно убрать обычной тряпкой. Эта процедура убережет вашу конструкцию от образования плесени и грибка.

Из гипсокартона

Гипсокартон считается наиболее гибким материалом. Каркас экрана может быть как деревянным, так и металлическим. Деревянный каркас обязательно нужно обработать антисептической грунтовкой. В противном случае вам не избежать плесени и гнили.

При проектировании каркаса важно учитывать, что гипсокартон будет облицовываться каким-то другим материалом, поэтому при замерах не забывайте о его толщине.

Если у вас плитка, то вторая внутренняя параллельная линия, о которой мы писали выше в разделе о моделировании каркаса, будет смещена на 4-6 мм вглубь.

Необходимо использовать влагостойкий гипсокартон. Уровень влажности в ванной повышен, поэтому обычное будет вздуваться и разрушаться. Важно правильно подобрать длину саморезов, чтобы не повредить края ванной, если вдруг саморез проткнет гипсокартон. Саморезы располагают на расстоянии 15 см друг от друга по периметру листа.

Далее гипсокартон следует покрыть грунтовкой и покрыть ранее выбранным для этой цели материалом. Это может быть плитка самых разных цветов и фактур, штукатурка, пленка и влагостойкие обои.

Из МДФ

Процесс облицовки экрана МДФ практически не отличается от облицовки гипсокартоном.

Важным моментом является наличие прорезей, выполняющих вентиляционную функцию. Их можно сделать небольшими: 5-10 см в длину, 2-3 см в ширину. Чтобы эти отверстия не портили внешний вид экрана, они закрыты пластиковыми декоративными сетками. Листы МДФ следует обработать с двух сторон специальным водоотталкивающим средством, затем прогрунтовать. После высыхания листы можно прикрепить к каркасу.

ДВП

Экран из такого материала будет очень прочным, но объемным из-за толщины плиты (8 см). Обязательно проверьте конструкцию отвесом.

Места, где будет крепиться такой экран: стены и пол, необходимо хорошо очистить и загрунтовать. В качестве связующих подойдут: штукатурка на гипсовой основе или плиточный клей. При этом водосточные доски следует смочить водой. Наличие канавок и гребней делают процесс несложным. Нужно только внимательно следить за правильностью укладки.

Для резки досок используется пила по дереву. Плиты нуждаются в дополнительной отделке, так как сами по себе они не выглядят привлекательно. Для этой цели подходят различные декоративные штукатурки, краски. Или можно использовать облицовочную керамическую плитку.

Если вы решили использовать плитку в качестве облицовочного материала, ее можно прикрепить жидкими гвоздями, нанеся точки клея на тыльную поверхность плитки. Пяти точек будет достаточно. Начните процесс укладки с верхнего левого угла.

Типы по конструктивным особенностям

Экраны бывают разных конфигураций.

Если полностью выложили плиткой нижнюю часть ванны, то это глухой экран. Недостаток этой модификации в том, что в случае протечки заглянуть под ванну и ликвидировать потоп будет проблематично. И уж тем более делать ремонт. Вам придется сломать свое произведение искусства.
Одна из удобных составляющих ширмы — ниша для ног. Если в семье есть маленький ребенок, такая ниша для мамы просто находка. Вы можете использовать такую нишу как место для хранения вещей для стирки.
Еще один вид конструкции – ширма с дверцами. Они могут быть раздвижными или распашными. Преимущество раздвижных дверей в том, что они экономят пространство. Если размеры ванной позволяют, можно установить и распашные двери.

Оформляя свою ширму под ванную, ориентируйтесь на ее функциональность. И, конечно же, это не должно быть заметное пятно, не вписывающееся в общую концепцию и стиль вашей ванной комнаты. Все должно быть гармонично.

Идеи дизайна

Создавая ширму, вы можете дать волю своему воображению.

Можно добавить выдвижную полку на магнитах. Он пригодится для хранения разных мелочей, которыми мы пользуемся в ванной: расчесок, шампуней, пены для ванн и прочего.
Еще один элемент – шторы. Самый малобюджетный элемент дизайна. Он подойдет, если ваша ванна имеет нестандартные формы и сделать жесткий экран невозможно. При умелом подборе штор в сочетании с дополнительными декоративными элементами можно создать достаточно уютную ванную комнату. Учитывайте только то, что шторы должны легко сниматься, так как текстиль требует стирки.
Зеркало визуально расширяет пространство. Его также можно использовать в дизайне экрана.
Матовое стекло — интересная идея для декора. Они бывают однотонными, матовыми, цветными, с узорами и различной фактурой. Стекло довольно прочное, поэтому его использование безопасно, поэтому смело выбирайте и сочетайте его с интерьером ванной комнаты.

Видео советы и варианты, как сделать шторку на ванну из гипсокартона своими руками

Изготовление экрана под ванну из гипсокартона.
1 ступень
2 ступень
3 ступени
4 ступень
5-ступенчатый
6-ступенчатый
Теперь можно приступать к самой установке экрана под ванну
Этап 1
Этап 2
Этап 3
Этап 4
Производим панели для штор на ванну из гипсокартона
галерея работ

Изготовление и установка шторки для ванны

После завершения ремонта в ванной и установки всех сантехнических устройств новую ванну необходимо закрыть шторкой. Эта работа проста и доступна практически каждому. Чтобы избежать лишних трат на профессиональный вызов, ознакомьтесь с нашими рекомендациями по изготовлению экрана из гипсокартона своими руками.

Эта конструкция экрана — сборная, значит, надо начать с рамки. Для его изготовления понадобятся отрезки деревянного бруса 40х40, крепеж, состоящий из шурупов и металлических деталей. Брусья необходимо приложить к углам ванн и прикрепить саморезами к стене.

Изготовление экрана под ванну из гипсокартона.

Пройти экран в несколько этапов.

1 этап

Начать необходимо с разметки.

2 этап

На стене отметьте линию, она должна проходить от одного из углов ванны до пола.

3 этап

На расстоянии 2,5 см от проведенной линии провести новую линию, параллельную исходной. Новая линия должна быть превращена в ванную комнату. Отвесом до угла ванной выступающив, отмечаем на полу точку.

4 этап

От этой точки на полу нужно нарисовать квадрат, внутрь ванны. Размер квадрата 2,5 на 2,5 см.

5 этап

От угла, обращенного в ванну, на полу нарисован квадрат, направления линий на стенах проходят по одной линии.

6 этап

Теперь нужно подготовить брусья для каркаса, из подготовленного для этого бруса. Брусья должны быть следующих размеров:

Для вертикального каркаса необходимо 4 бруска одинаковой длины, равной расстоянию от нижнего края до пола ванной.
Для коротких горизонтальных необходимо 2 бар. Длина должна быть равна линии, нанесенной на пол параллельно короткой стороне ванны и минус 80 мм (нужно учитывать двойную ширину бруска).
Для длинной горизонтальной линии расчет аналогичен, но вычесть 120 мм. Учитываем тройную толщину бруска при дальнейшей сборке.

Теперь можно приступать к самой установке экрана под ванну

Ставим каркас для короткой стороны ванны.

Этап 1

Возьмите 4 коротких стержня и соедините их металлическими уголками с помощью шурупов.

Этап 2

В брусках, которые нужно будет крепить к стене, необходимо просверлить два отверстия.

Этап 3

Теперь необходимо прикрепить каркас к нижней стороне стены, при этом метизы (шурупы, шурупы, дюбели) необходимо подобрать в зависимости от типа стены (Бетон, кирпич, блок и т.д. ).

Этап 4

Установка длинной рамы осуществляется аналогично предыдущей. Теперь своими руками необходимо соединить рамки друг с другом с помощью саморезов и шуруповерта.

Полезные советы: Для придания конструкции экрана под ванну из гипсокартона большей жесткости не лишним будет прикрепить его к полу ванной.

Изготавливаем панели для гипсокартона, экраны для ванны

Материал, который необходим для изготовления обоих экранов, панелей для ванны, — гипсокартон с влагостойкими свойствами. Обычно он окрашен в светло-зеленый цвет. Также нам понадобится металлическая защелка и петля для подвешивания навесного замка для крепления дверного люка.

Далее нам необходимо сделать отметки на листе гипсокартона. Удобно использовать сразу большую и маленькую панель рядом с экраном. Габаритные размеры соответствуют малым размерам (нижней) рамы, а вторая панель длиннее самой рамы на 56 мм, из которых 40 — ширина бруса, а еще 16 — малая толщина гипсокартонной панели.

После этого, образовав разметку, необходимо острым ножом отрезать часть планируемой постройки.

Непосредственно перед установкой дополнительных панелей к самой раме не забудьте сделать отверстие квадратной формы — смотровой люк. Длина, ширина и расположение ее будут зависеть от размеров керамической плитки (которая непременно украсит вашу поделку). Для вырезания отверстия можно использовать электролобзик.

Важно: заслонка должна находиться напротив напорной трубы и трапа.

Теперь можно приступить к окончательной сборке. Повесить на дверные петли и застегнуть защелку.

галерея работ

Завершающий штрих: соединить две экранные панели из гипсокартона под ванной с помощью шурупов.
