Как построить на колодец домик своими руками: Домик для колодца своими руками

пошаговая инструкция, как сделать крышу и навес, сруб из бруса

Колодец на даче и приусадебной территории частного дома — это отличный способ решить проблемы с чистой питьевой водой. Выполнив качественный и оригинальный домик для колодца, можно не только украсить приусадебный участок, но и существенно упростить эксплуатацию таких инженерных сооружений. Причем сделать его своими руками не составит труда.

Назначение колодезных навесов

Подобные защитные конструкции выполняют сразу несколько важных функций:

• Предохраняют воду от попадания в неё осадков, листьев, различных насекомых.
• Защищают от воздействия прямых солнечных лучей, которые могут ухудшить качество воды.
• Предупреждают замерзание колодца в зимнее время года.
• Являются эффективным ограждением, что в особенности важно для молодых родителей, детишки которых бегают по саду.
• Качественный домик для колодца станет отличным украшением приусадебного участка.

Виды конструкций

На сегодняшний день принято разделять несколько разновидностей таких сооружений, которые отличаются материалом, из которого они изготовлены, а также открытой или закрытой конструкцией. Наибольшее распространение сегодня получили деревянные закрытые домики, которые выполнены в виде небольшой избушки с закрепленной на завесах дверцей. Благодаря простоте конструкции выполнить ее самостоятельно не составит труда.

Выбор материала для строительства зависит от вкусовых предпочтений домовладельца. Также необходимо учитывать материал, из которого построен дом и другие функциональные строения. Так, если коттедж из кирпича, блок-хауса или бруса, то рекомендуется такой же материал использовать и для обустройства колодезного домика.

Инструменты и материалы

Самостоятельное изготовление домика позволит существенно сэкономить деньги. Вам потребуются следующие материалы и инструменты:

• Шифер или любой кровельный материал.
• Различный крепёж.
• Обрезные доски.
• Клееный или оцилиндрованный брус.
• Металлические ручки.
• Трехметровая рулетка.
• Молоток.
• Строительный уровень.
• Ножовка или болгарка.
• Гвоздодёр.
• Отвертка.
• Электролобзик.
• Ручной или электрический рубанок.

Навес с двускатной крышей

Это самый популярный вариант, который сочетает привлекательный внешний вид, функциональность и простоту обустройства. При необходимости в интернете вы сможете найти различные варианты таких колодезных домиков, которые будут отличаться своим внешним видом, размерами и конструкцией. Подобрав подходящий вам проект или эскиз, можно приступать к строительным работам.

Обустраиваем каркас

Каркас выполняется из бруса и обрезной доски. Использовать массивные или слишком тонкие доски для данной работы не следует. На колодезный домик не приходятся существенные нагрузки, однако при использовании слишком тонкого материала он может начать подгнивать, а сама конструкция не будет отличаться должной жесткостью и прочностью. Для данной работы мы рекомендуем использовать брус сечением 8 на 10 сантиметров или обрезную доску с толщиной в 4 сантиметра.

Для выполнения стоек потребуются четыре доски с шириной 8 сантиметров. Для обвязки стоек используются обрезные доски с шириной в 12−15 сантиметров. Доски прибиваются поочередно к стойкам, после чего проверяется с помощью уровня геометрия выполненной конструкции. Оптимальными габаритами для каркаса станет высота в 50 сантиметров и ширина с глубиной в 120 сантиметров. Это классический размер, который с легкостью может быть установлен на колодезные кольца. Впрочем, если вы использовали отличную по размерам скважину или уменьшенные в размерах кольца, то необходимо соответствующим образом выбирать габариты выполняемого каркаса.

Каркас можно сразу же облицевать блок-хаусом, вагонкой или пиломатериалами. Также оригинальностью отличаются конструкции, которые отделаны декоративным кирпичом. В каждом конкретном случае выбор такой декоративной отделки будет зависеть исключительно от предпочтений домовладельца. В том случае, если вы используете пиломатериалы, то не лишним будет провести их дополнительную обработку пропитками от влаги, а в последующем покрыть лаком и покрасить.

Сооружаем крышу

Выполняется стропильная система, которую делают из прочного бруса. В последующем к стропильной системе крепится обрешетка, оголовок, а всю конструкцию останется лишь накрыть кровельными материалами. Стропила можно изготовить из досок длиной в 180 сантиметров и толщиной не менее 3 сантиметров. Ригели и укосины выполняются из досок толщиной в 2,5 сантиметра. В общей сложности нам потребуется 3 ригеля, 8 укосин и 6 стропил.

Верхние стропила парами соединяются между собой, для чего доски под соответствующим углом подрезаются и закрепляются саморезами. Наличие ригеля, который крепится приблизительно на 30 сантиметров ниже вершины, позволит повысить жесткость и прочность выполненной крыши.

Вместе с соединением обвязки и стропил выполняют небольшое углубление, в которое вставляют нагели и фиксируют их гвоздями или анкерами с длиной не менее 12 сантиметров. Не лишним будет дополнительно использовать конёк, что укрепит место стыка стропил, обеспечивая необходимую механическую прочность выполненной конструкции.

На выполненную стропильную систему монтируется обрешетка, которая должна выступать приблизительно на 10 сантиметров над стенами домика. Промежутки между обрешеткой составляют приблизительно 15 сантиметров. На обрешётку сверху выстилается рубероид, после чего монтируется шифер или любой другой используемый кровельный материал.

Установка двери

Классические размеры двери-крышки составляют 85×20 см. Дверь выполняется из нарезанных досок, которые укладываются в ряд, плотно сбиваются друг к другу и скрепляются двумя брусками с сечением 2×3 сантиметра. Надколодезные двери к выполненному домику крепятся на внешних или внутренних завесах. Можем порекомендовать использовать два завеса, что позволит исключить провисание дверки и обеспечит долговечность и прочность выполненного сооружения.

Домик в виде сруба

Большой популярностью также пользуются бревенчатые защитные конструкции в виде сруба. Они отличаются привлекательным внешним видом и органично смотрятся на территории загородного коттеджа и дачного домика.

Для возведения домика для колодца из оцилиндрованного бревна вам потребуется следующее:

• Оцилиндрованное бревно.
• Покрытие для кровли.
• Обрезные доски.
• Металлические стержни или трубы с диаметром 12 миллиметра.

Бревна с диаметром 100 миллиметров следует сложить в сруб, а по выступающим краям колодца делают небольшие фигурные выступы.

К срубу крепят массивные вертикальные стойки с подпорками, которые не только обеспечивают повышение прочности выполненной конструкции, но и являются украшением построенного домика для колодца.

Монтируется система для поднятия воды, основой которой является оцилиндрованное бревно с диаметром в 20 сантиметров и с жестко закрепленной в центре металлической ручкой. Выполнить такую ручку можно из сваренного металла или выгнутой трубы. Такое бревно монтируется между опорными стойками, и благодаря вращению вручную с помощью выгнутой трубы будет наматывать на механизм металлическую цепь или прочную верёвку, к которой привязано ведро с водой.

Смонтировав из труб и бревна подъемный механизм, можно приступать к установке крыши. Размеры крыши должны быть таковы, чтобы ее края выходили за имеющийся периметр сруба на 15 сантиметров.

Это не позволит дождевой воде и осадкам попадать внутрь колодца. Останется лишь после завершения всех строительных работ обработать деревянные поверхности антисептическими средствами и покрыть их лаком.

Конструкции с шестигранным срубом

Этот вариант отличается от предыдущего оригинальным шестигранным срубом в основании и соответствующей по форме шестигранной крыше. Шестигранный сруб занимает меньшую площадь, что в особенности оценят владельцы дачных участков площадью в 6 соток и менее. Высота готового домика может составлять 2,2 метра, а диаметр основания 1,2 метра.

Непосредственно сами строительные работы не представляют особой сложности. Выполняется шестигранный сруб, после чего монтируются опорные несущие балки, к которым в последующем крепится шестигранная крыша. Предварительно сруб можно сложить на земле без крепления, подогнать все доски, и лишь после этого можно приступать непосредственно к обкладыванию колодезного кольца с окончательной фиксации брёвен и креплению вертикального опорного бруса.

Скаты крыши с шестигранной формой может выполняться с различной длиной и уклон ската, что позволяет придать возведенному колодезному домику асимметрию, что делает такое строение оригинальным и стильным. Небольшие ворота для колодца своими руками, чертежи которых можно найти в интернете, делают из пиломатериалов или уже готовых деревянных и пластиковых панелей. Возведенный домик для колодца с шестигранным срубом и правильно подобранным декорированием станет настоящим украшением приусадебного участка.

Декорирование сооружения

Существует масса способов превратить обычный деревянный колодезный домик в настоящее произведение искусства. Так, например, можно использовать традиционную резьбу по дереву, украсив сруб и сколоченный домик различными замысловатыми узорами, орнаментом, изображениями животных и другими элементами декора. Такой украшенный резными элементами красивый домик на колодец станет настоящим украшением дачного участка и приусадебной территории частного дома.

Еще одним популярным вариантом декора является использование мозаичной плитки, кирпича и других плитных облицовочных материалов. Необходимо лишь подобрать общую стилистику оформления, которая будет сочетаться с ландшафтным дизайном приусадебной территории и архитектурой основного строения и сооружений в зоне отдыха.

Также возможно тематическое оформление колодца, которые выполнено в стилистике сказочных персонажей или игрушечных теремков и домиков. Выбор того или иного варианта оформления и декорирования колодезного домика будет ограничено лишь вашей фантазией. Вы сможете подсмотреть интересные варианты такого оформления в сети интернет или придумать его самостоятельно с учетом ландшафтного дизайна вашей дачи или частного дома.

Возвести домик над колодцем своими руками может каждый. Необходимо лишь определиться с материалом, из которого будет выполнен навес и качественно выполнить все строительные работы, полагаясь на имеющийся проект или сделанный своими руками макет.

инструкция и схемы как сделать

Трудно представить себе частное домовладение, на территории которого не был бы обустроен источник пресной воды, иными словами, колодец. Колодезная вода отличается прозрачной чистотой и леденящей прохладой, она является живительным источником влаги для всех обитателей дома. Поэтому так важно содержать колодец в чистоте.

Поможет в этом специальный домик или навес. На современном строительном рынке представлено большое количество таких накрытий, однако, не каждый домовладелец может позволить себе сделать такое приобретение. В связи с эти будет не лишней информация о том, как сделать домик для колодца своими руками.

Навес для колодца

Содержание статьи:

• 1 Зачем нужен домик для колодца
• 2 Как сделать домик для колодца своими руками
  • 2.1 Варианты схем и конструкций
  • 2.2 Инструменты и материалы
  • 2. 3 Строительство каркаса
  • 2.4 Устройство ворота
  • 2.5 Создание дверцы и обшивки
• 3 Установка домика для колодца
• 4 Чем обработать домик для колодца
  • 4.1 Народные средства
  • 4.2 Профессиональные средства
• 5 Колодезный домик своими руками: чертежи

Зачем нужен домик для колодца

Целью установки колодезного навеса является не только его декоративная функция, но и вполне практичное применение.

Например, навес над колодцем защищает воду от попадания в нее различных природных осадков, которые могут испортить качество питьевой воды. Домик для колодца с высокими бортами обезопасит маленьких детей и домашних животных от падения в скважину. Закрытые конструкции, оборудованные дверцей, позволяют не только уберечь колодец от всевозможного мусора, но и сделать забор воды контролируемым.

Как сделать домик для колодца своими руками

Первым этапом строительства должно быть определение его вида: открытый или закрытый. В зависимости от сделанного выбора производится расчет необходимых инструментов и стройматериалов. Далее приступают к возведению каркаса, кровли, их обшивке. Затем монтируют ворот и дверцу.

Варианты схем и конструкций

Существует несколько вариантов домиков для колодцев. Рассмотрим подробнее самые распространенные из них: открытые и закрытые.

В первом случае накрытие состоит только из крышки, закрывающей отверстие в колодце от загрязнений извне. Поскольку для строительства такого домика понадобится минимум стройматериалов, он является достаточно экономичным.

Во втором случае конструкция представлена в виде навеса с дверцей, который строится отдельно и монтируется на колодец. Этот вид навеса служит абсолютной защитой от внешних загрязнений, а также может нести декоративную функцию.

Навес с крышкой: открытый домик

Конструкция открытого домика достаточно проста: в нее входит пара стоек, которые одновременно служат в качестве опоры для навеса и для крепления ворота. Чертеж открытого варианта конструкции можно увидеть на фото.

Чертеж открытой конструкции

Для сборки навеса понадобится два боковых треугольника нужного размера. При этом длина самого накрытия зависит от того, как будут установлены стойки: вплотную к колодезю, или за обшивкой. К тому же, разлет козырька должен быть больше размеров кольца приблизительно на 20 см с каждой стороны. Саму конструкцию можно собрать из оцинкованного или металлического профиля, деревянного бруса. Для усиления профиля можно использовать деревянный брусок или металлический уголок. Собранная крыша крепится на стойки, обшивается кровельным материалом.

Закрытый домик своими руками

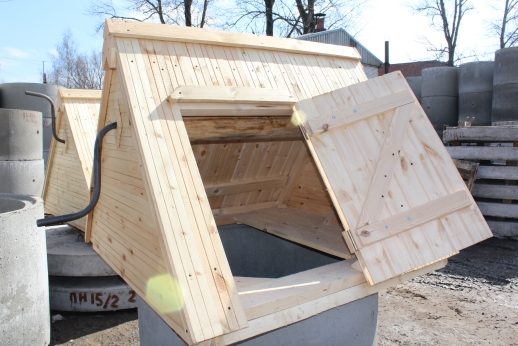

Самым востребованным является навес в виде закрытого домика с дверцей. Такое сооружение во много раз эффективнее открытой конструкции и способно обеспечить полную защиту воды от загрязнений.

Чертеж закрытого навеса

Технология возведения закрытой конструкции предполагает строительство каркаса, который одевается на оголовок колодца и закрепляется при помощи анкерных болтов. Готовый каркас обшивают досками или другим листовым материалом, навешивают дверку. При строительстве закрытого домика своими руками можно воспользоваться чертежом, приведенным ниже.

Инструменты и материалы

Поскольку чаще всего навесы для колодца строят из древесины, вам понадобится соответствующий инструмент:

• Дисковая пила
• Электрический рубанок
• Ножовка и электролобзик
• Молоток
• Крестообразная отвертка
• Гвоздодер
• Уровень
• Карандаш
• Рулетка (длиной не менее 3 м)

В соответствии со сделанными чертежами и произведенными расчетами, проводят подготовку необходимого строительного материала. Приведем список необходимых материалов для возведения деревянного навеса для колодца:

• Брус (оцилиндрованный, клееный)
• Обрезная доска
• Крепежные элементы (гвозди, саморезы, болты)
• Кровельный материал
• Петли, ручка и защелка для дверцы

Строительство каркаса

Как правило, каркас изготавливают из бруса и обрезной доски. При этом предпочтительнее будет выбрать брусья с сечением 80х100 мм и доски, толщиной 40 мм. Заранее следует приготовить четыре стойки шириной по 8 см и четыре обрезных доски шириной 12 см для верхней и нижней обвязки.

Для получения ровного и надежного каркаса необходимо прибить детали обвязок к стойкам. При этом следует обратить внимание на длину гвоздей: она должна быть достаточной для того, что крепко соединить две детали. Поэтому рекомендуется использовать гвозди длиной не меньше 10 см. Итак, сначала соединяем при помощи досок две стойки сверху и снизу, затем так же скрепляем еще одну пару стоек. Затем обе конструкции располагаем вокруг колодца и соединяем их между собой верхней и нижней обвязкой.

Устройство ворота

Для изготовления ворота используют бревно, диаметром около 20 см и длиной, которая должна быть на 2-3 см короче расстояния между вертикальными стойками с каждой стороны. Такие зазоры позволят легко прокручивать ворот. Его предварительно необходимо подготовить: убрать кору, сучки, ошкурить. Ровно по центру торцов противоположных стоек сверлят отверстия, диаметром 1-3 см и глубиной около 5 см. Полученные углубления накрывают металлическими пластинами с точно такими же отверстиями и крепят их и при помощи саморезов. Аналогичные отверстия необходимо проделать с обеих сторон торцов ворота. В отверстия на стойках следует вставить втулки, чтобы ворот не задевал стойки во время прокручивания.

Варианты колодезных воротов

Чтобы установить ворот между стойками, необходимо с левой стороны вставить в него металлический прут длиной не более 20 см, при этом он должен выступать наружу на 4 см. Правую сторону необходимо оснастить метровым прутом, предварительно согнутым в виде зигзага (для поворотной ручки). Концы ворота вводят в проделанные и укрепленные в отверстиях на торцах стоек втулки, которые необходимо смазать специальной смазкой, например, солидолом. По окончании монтажа ворота на нем необходимо закрепить цепь с ведром.

Создание дверцы и обшивки

Чтобы дополнительно защитить воду в колодце от загрязнений, принято оборудовать дверцу. Для нее понадобятся доски длиной 85 см и шириной 15-20 см, а также бруски с сечением 2,5х3 см. Доски скрепляют между собой при помощи брусков сверху и снизу, используя саморезы. Практикуется также приколачивание одного бруска по диагонали дверцы – для придания ей жесткости.

Если кроме крыши в конструкции навеса есть и основание, его необходимо обшить досками по установленному каркасу. После обшивки фронтонов необходимо прикрепить к дверце ручку и защелку, а затем навесить дверку на петли. Обшивка заканчивается обработкой досок с внешней стороны защитными средствами и покраской.

Установка домика для колодца

Установка колодезного домика может проводиться как на кольца, так и на землю или на плитку. В первом случае сначала устанавливают нижнее основание, а на него верхнее. Эти части могут также скрепляться саморезами для надежности. При установке колодезного домика на землю понадобится оснастить его нижнюю часть дополнительным брусом сечением 50х70 мм, чтобы конструкция не имела контакта с землей.

Чем обработать домик для колодца

Обшивая конструкцию древесиной, важно помнить, что этот материал подвержен таким неприятным вещам, как заражение грибком и плесенью. Поэтому необходимо позаботиться об обработке деревянных деталей специальными защитными средствами, как химическими, так и народными.

Особого внимания требуют плоскости деревянных срезов. Поэтому торцы стоек, которые контактируют с почвой, покрывают известью, воском или герметиком. И хотя обработка древесины антисептиками занимает достаточно много времени (ведь каждую деревянную деталь нужно покрыть несколько раз и высушить), в результате вы получите сооружение, абсолютно безопасное для вашего здоровья с точки зрения гигиены.

Народные средства

Поскольку наиболее уязвимым местом деревянного сруба колодца является его нижняя часть, непосредственно примыкающая к грунту, рекомендуется перед установкой пропитывать ее такими веществами, как воск, парафин, битумная смола или гашеная известь. Все перечисленные материалы обладают водоотталкивающими свойствами, поэтому не позволяют деревянным элементам напитываться влагой, что способствует развитию грибковых заболеваний и появлению плесени.

Профессиональные средства

Наряду с высокой прочностью и долговечностью, древесина имеет один существенный недостаток: она подвержена гниению и развитию грибковых заболеваний. Поэтому при строительстве деревянного домика для колодца, рекомендуется воспользоваться антисептиками – специальными веществами, защищающими древесину о гниения и убивающими грибки. Кроме того, эти препараты не имеют неприятного запаха, они не нарушают структуру древесины, не позволяют ржавчине поражать крепления.

Современные антисептики для дерева представлены следующими видами:

• Пасты
• Маслянистые
• Органикорастворимые
• Водорастворимые

Пропитка древесины должна производиться заранее, до установки домика на колодец, чтобы предотвратить возможное попадание вещества в питьевую воду. Обработку можно проводить такими средствами, как: «СенежБио» (от болезней), «Пинотекс», «Пиралакс», «Биосепт», «Биодекор», «Актитокс», «Биокрон», «Квинтол» (от биологического повреждения древесины и гниения).

При этом нанесение антисептика можно проводить двумя способами: нанесением при помощи кисти и опрыскиванием. Даная процедура проводится несколько раз после полного высыхания каждого слоя препарата. При этом древесина должна быть сухой и чистой, а температура окружающей среды составлять не меньше +5 градусов.

Колодезный домик своими руками: чертежи

Поскольку владельцы небольших частных дачных участков предпочитают все делать собственными руками, представляем вашему вниманию чертежи одного из самых простых вариантов домика для колодца. Здесь вы можете хорошо увидеть, какие детали необходимы для сборки, и каким именно образом они соединяются между собой. Сам домик изготавливается из дерева, кровельным же материалом может послужить привычный шифер.

Основными частями строения являются:

1. Основание из бруса – 1
2. Фронтоны – 2
3. Соединительные стойки – 2
4. Кровельный конек – 1
5. Ворот – 1
6. Обшивка фронтонов – 2
7. Задний скат крыши – 1
8. Передний скат крыши – 1

Чертеж классического домика

Как установить ручной насос для скважин: пошаговое руководство

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручные насосы для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть сложной и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Как установить собственный ручной насос для глубинной скважины

Шаг 1: Подтвердите установку трубопровода скважины

Установка большинства скважинных насосов достаточно проста, чтобы домовладельцы могли выполнять ее самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы советуем обратиться к профессионалу и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.

После этого им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это самостоятельно. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Во-первых, , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

Шаг 2. Получите инструменты

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.


Вот список всего, что вам понадобится:

• 1 набор шестигранных ключей (1/4”, 3/16”, 5/32”)
• 2 плоскогубца для блокировки канала (они должны быть достаточно большими, чтобы удерживать трубу диаметром 1,75 дюйма)
• 2 ключа с тисками
• Тефлоновая лента
• Разбавленный раствор отбеливателя
• Кусачки или инструменты для зачистки проводов (нужны только в том случае, если вы устанавливаете ручной глубинный насос рядом с погружным скважинным насосом)
• Противозадирная смазка Permatex (подойдет небольшой тюбик)
• Резьбовой фиксатор Loctite (средняя прочность)

Шаг 3.

Осмотрите колодец

Снимите крышку колодца и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.

Шаг 4. Замена существующей крышки скважины

Если в вашей скважине уже есть электрический погружной насос, вам нужно будет заменить его новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.

Колпачок для безамбарного колодца

Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда вы закончите, снова подключите электрический ток и запустите существующую помпу, чтобы убедиться, что она работает правильно.

Механически обработанная крышка колодца

Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.

Шаг 5. Установите цилиндр ручного насоса

Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем вверните отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.

Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.

Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод

Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.

Шаг 7: Установите головку насоса

Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.

Шаг 8. Накачивайте воду

Вам потребуется 7–10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может потребоваться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!

Часто задаваемые вопросы о ручных насосах для глубоких скважин

Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?

Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.

Q2. Каково нормальное положение рукоятки насоса?

Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.

Q3. Не замерзнет ли мой скважинный насос зимой?

Вода в вашем скважинном насосе, вероятно, не замерзнет, ​​поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.

Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?

Да, посмотрите канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубокой скважины.

Подведение итогов

Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.

Удачи в установке ручного насоса! После его завершения вы можете перестать беспокоиться о доступе к воде из скважины, когда она вам понадобится.

Добавление ручного насоса к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильный ледяной шторм отключил электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Я тогда вспомнил, что когда я был подростком, один из наших соседей приделал рабочий ручной насос к своему скважинному электронасосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере изучить возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верха обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опускал веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца до тех пор, пока древесина не всплывала, а струна не провисала, а затем я отметил и измерил веревку.

.)

Для установки ручного устройства мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для крепления отводную трубку к насосу) и два 1 1/4″ хомута для шланга (один я использовал, чтобы закрепить отводную трубку на пластиковом адаптере, а другой временно прикрепил отводную трубку к крышке колодца, чтобы трубка не «случайно» упасть в обсадную трубу, пока собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки аппарата, была кольцевая пила с долотом 1 1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.
