Стул из дерева своими руками — как сделать по чертежам (схемы, размеры, ход работы), фото — Школа ремонта

Стул из дерева – самый доступный вид мебели, который можно изготовить своими руками. Стул из магазина может не подойти по разным причинам: цвет, габариты, цена. Отсутствие опыта, не причина, чтобы отказаться от возможности изготовить модель стула, которая впишется в дизайн квартиры. Мебель изготовленная собственноручно не потребует больших финансовых затрат, а сам процесс творчества доставит массу удовольствия.

Каким требованиям должен отвечать деревянный стул

Творческие личности берутся за изготовление различных предметов мебели с большим энтузиазмом. Модели стульев, представленные на витринах мебельных магазинов еще больше воодушевляют их на создание собственной конструкции.

Прежде чем приступить к процессу, следует поинтересоваться мнением экспертов по изготовлению таких необходимых предметов.

Способы изготовления стульев:

столярные стулья – делают из деревянного массива;
гнутые – в основе лежит гнутое дерево. Пример – венские стулья. По этой технологии, древесину, чаще всего бук, выдерживали в кипятке, а затем создавали из нее изогнутые поверхности. Сделать это в домашних условиях крайне затруднительно. Потребуется особое оборудование. Если есть желание, то все можно сделать. Иногда, с помощью шаблонов, делают изгиб листов фанеры, склеенных между собой;
клееные – срок службы таких стульев дольше, чем у остальных, разборных моделей, отличаются практичностью и удобны в процессе эксплуатации;
сбивные – подлежат разборке.

Стул из дерева, изготовленный своими руками должен выглядеть эстетично и не представлять угрозы для здоровья детей и остальных членов семейства. Детали с углами надо подвергнуть шлифовке. После завершения работ требуется покрыть стул пропиткой, лаком или краской для внутренних работ.

Стулья приобретут массивный вид и останутся легкими по весу, если делать их из соответствующей древесины. К таким материалам относится липа. Более того, она легко принимает текстуру дуба после покрытия морилкой.

Плюсы и минусы изготовления деревянных стульев своими руками

Начинающих мастеров, в арсенале которых нет еще ни одной мебельной конструкции собственного изготовления, беспокоит вопрос: не лучше ли подобрать и приобрести стул в магазине. Вдруг что-то пойдет не так – материалы и время будут потрачены впустую. В чем заключаются положительные и отрицательные моменты самостоятельного изготовления стульев?

К отрицательной стороне вопроса относятся:

надо располагать достаточным количеством свободного времени. Придется его потратить на покупку материалов, конструирование, сборку. На этом список минусов заканчивается.

Список плюсов намного шире:

создание уникальной модели стула;
экономия средств;
следуя инструкции можно добиться надежности, увеличения срока эксплуатации;
получить новый опыт;
создать вещь идеально вписывающуюся в дизайн квартиры: прихожей, детской, кухни, спальни.

Читайте еще: Кухонный (обеденный) стол своими руками — чертежи и схемы сборки различных вариантов

Подборка интересных идей для самостоятельного изготовления. Фото

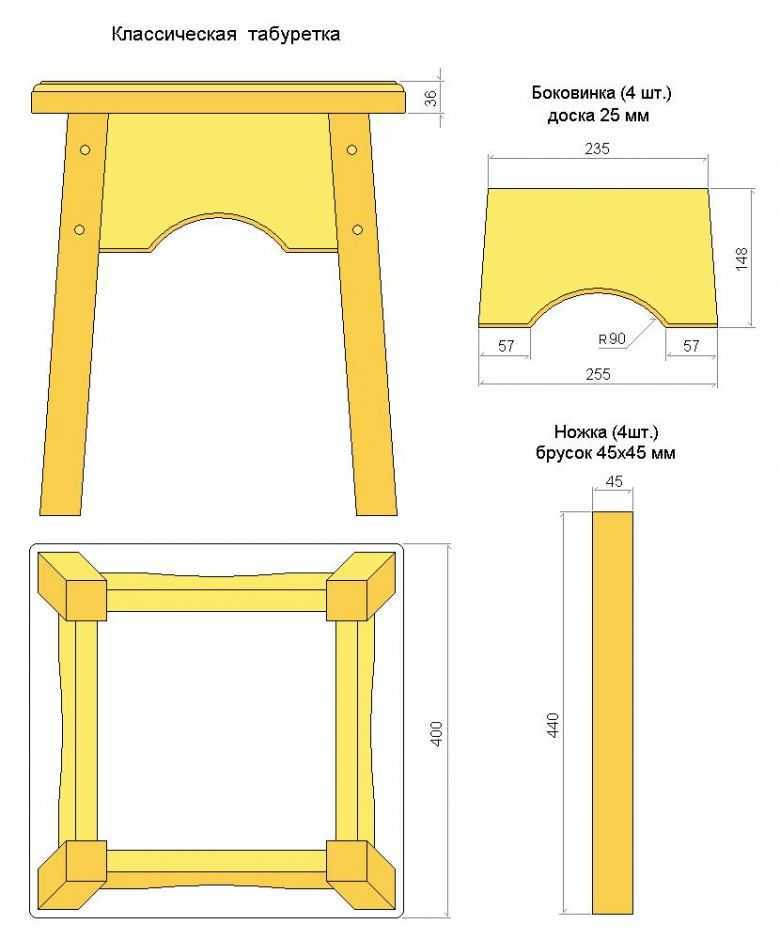

Табуретки

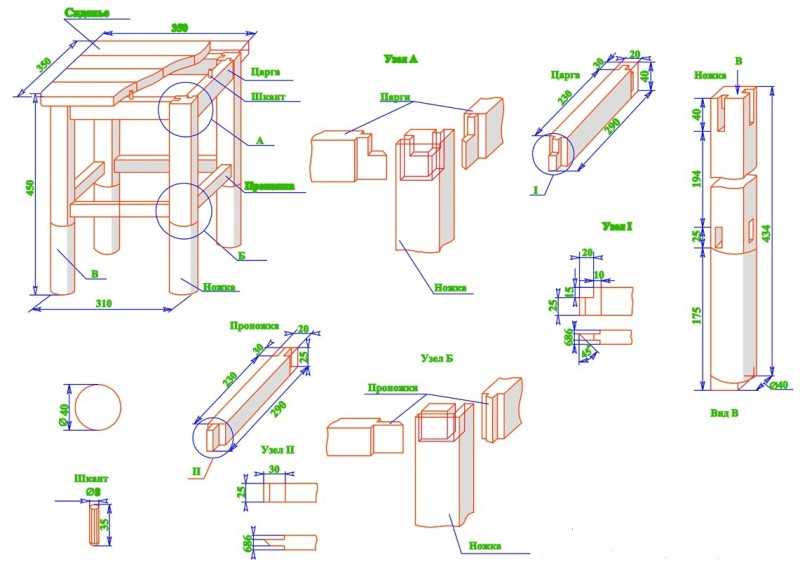

Для самостоятельного изготовления стульев своими руками подойдут простые модели. При отсутствии опыта обратите внимание на табуретку. Это самая простая, базовая конструкция. Не требуется особых навыков и приспособлений.

Потренируйтесь на создании моделей для гаража или создайте дачный вариант табуретов. Это отличная тренировка для перехода к нестандартным изделиям.

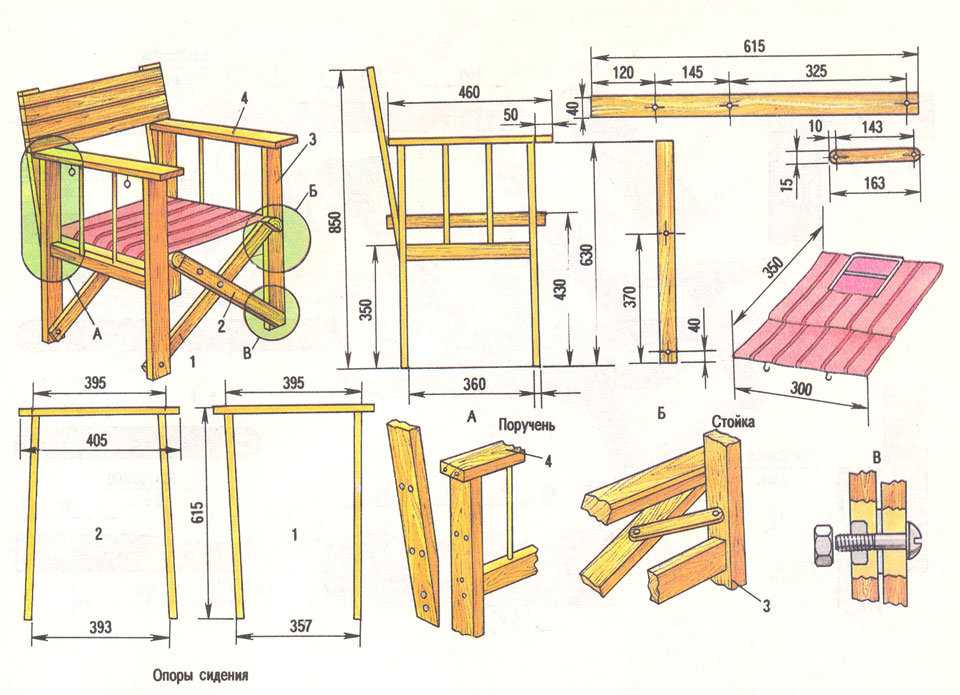

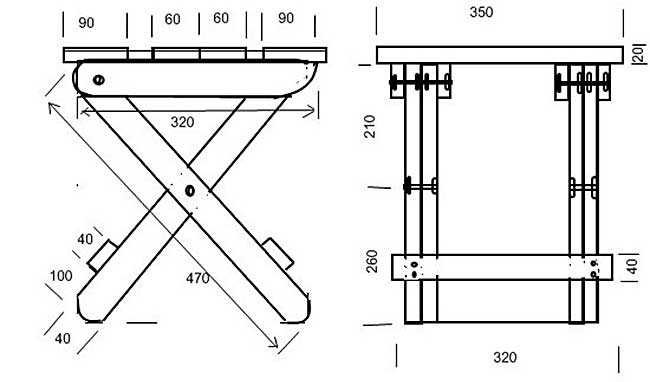

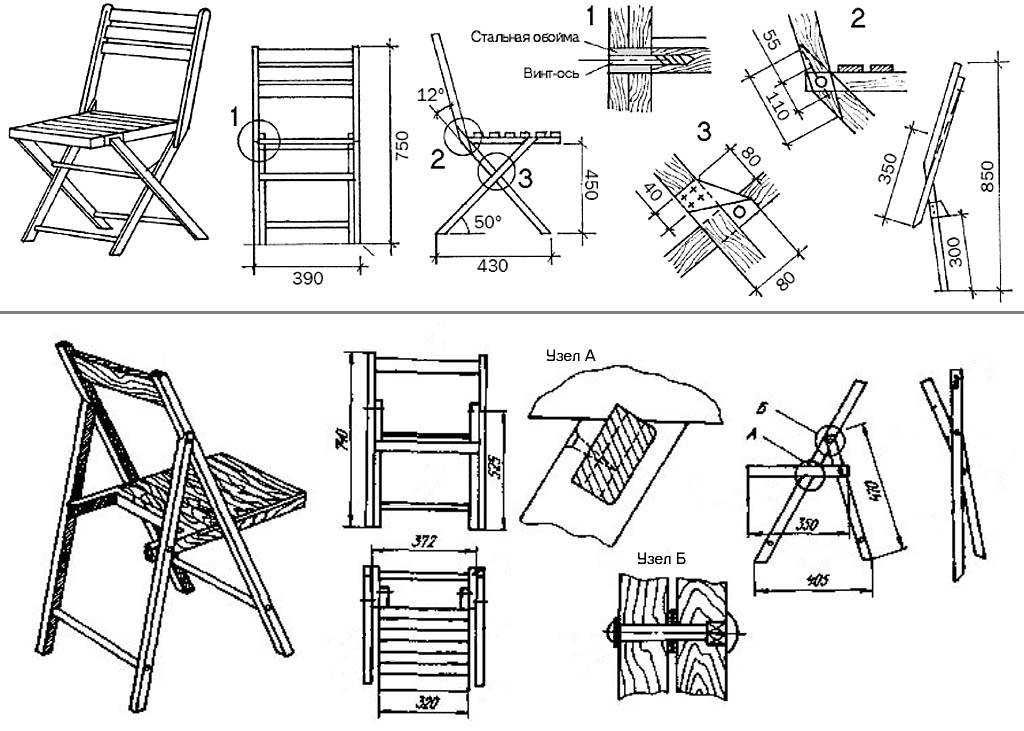

Простая модель складного стула. Удобно хранить в собранном виде, перевозить на дачу.

Если на первых порах создание табуретки пугает, потренируйтесь на подвесных вариантах, по образу качелей. Чтобы обеспечить безопасность, сделайте конструкцию со спинкой, Удобно сидеть на подвесных моделях, которые снабжены подлокотниками.

Стулья со спинкой

Стул из массива древесины самый востребованный вид стула. Их часто изготавливают в варианте для детей. Конструкция стула отличается прочностью и массивностью, чтобы малыш не смог случайно его опрокинуть.

Стулья с мягким сидением

Отличие от предыдущих моделей – сидение изготовлено из поролона, обтянутого тканью. Для крепления обивки пользуются специальным мебельным степлером.

Стул – кресло

Отличие от предыдущих моделей в том, что обтягивается поролоном и тканью не только сидение, но и спинка. Для начала попробуйте перетянуть старое кресло. Если результат вас порадует, то приступайте к созданию собственной коллекции кресел, стульев, табуретов.

Как сделать стул из дерева своими руками в домашних условиях.

Как правильно выбрать древесину (доски, брус и т.д.)

Стул относится к такому виду мебели, которая испытывает самые большие нагрузки в процессе эксплуатации. Опытные мастера ответственно подходят к изготовлению стульев и выбирают древесину с определенными свойствами. Прежде всего надо знать, что древесина делится на мягкие и твердые сорта. Надежные стулья можно сделать только из твердых сортов деревьев:

Стул из дуба

Дуб обладает высокой прочностью, практически не подвергается процессу гниения. Стулья из дубовой древесины тяжелые, даже на взгляд. Сама древесина стоит недешево. Для самостоятельного изготовления потребуется специальное оборудование.

Стул из березы

Считается самым лучшим во всех отношениях:

береза устойчива к любым видам нагрузок;
прочность березы сравнима с ценными сортами деревьев;
обладает особой пластичностью. Легко придать ножкам стула или спинке желаемую форму;
при тонкой обработке изделия получаются высокого качества, без заусениц, устойчива к сколам;
хорошо ложатся на изделия из березы лаки и краски.

Древесина мягких пород легко поддается обработке, но стулья из нее не будут прочными и через непродолжительное время потребуют ремонт.

Выход из ситуации – комбинировать различные материалы. Получить прочное и недорогое изделие можно путем комбинирования материалов. Спинку стула или сидение изготавливают из фанеры.

При выборе фанеры надо обращать внимание не только на стоимость листов, но и на технические характеристики. Есть два вида фанеры приемлемых по цене:

ФК – плиты из древесины, соединенные клеевыми веществами. Используют для изготовления мебели и для внутренней отделки помещений. Не отличается устойчивостью к влаге.

ФСК – проклеена средством, содержащим фенол. Не используется внутри помещений из-за ядовитых испарений. Устойчива к воздействию влаги.

Выбирая древесину для стула, обращайте на присутствие всевозможных дефектов. Их не должно быть. Если сучок может в ряде случаев стать декоративным элементом для столешницы, то для стула это неприемлемо. Сучок со временем, из-за нагрузки просто выпадет.

Пошаговые инструкции по изготовлению стульев

Прежде, чем приступить к процессу создания стула, надо знать устройство конструкции. Это позволит с легкостью разобраться в любом чертеже понравившегося стула.

«Проножки» необходимы для создания устойчивости всей конструкции. Они могут быть установлены на разной высоте. Все зависит от формы стула и его назначения. У табуреток эта деталь находится в нижней части ножек.

Стул со спинкой

Для изготовления деталей стула и сборки потребуется:

крепежные изделия. Ниже, на схеме представлен их размер и количество;
клей для древесины;
фреза – режущий сменный инструмент для обработки древесины;
стамеска – инструмент плотника для создания углублений, фасок и резьбы в материале дерева;
молоток;
струбцина – вспомогательное оборудование. Помогает зафиксировать деталь в процессе обработки. В производстве стульев используется для сжатия деталей конструкции при склеивании. Есть металлические и деревянные модели струбцины.

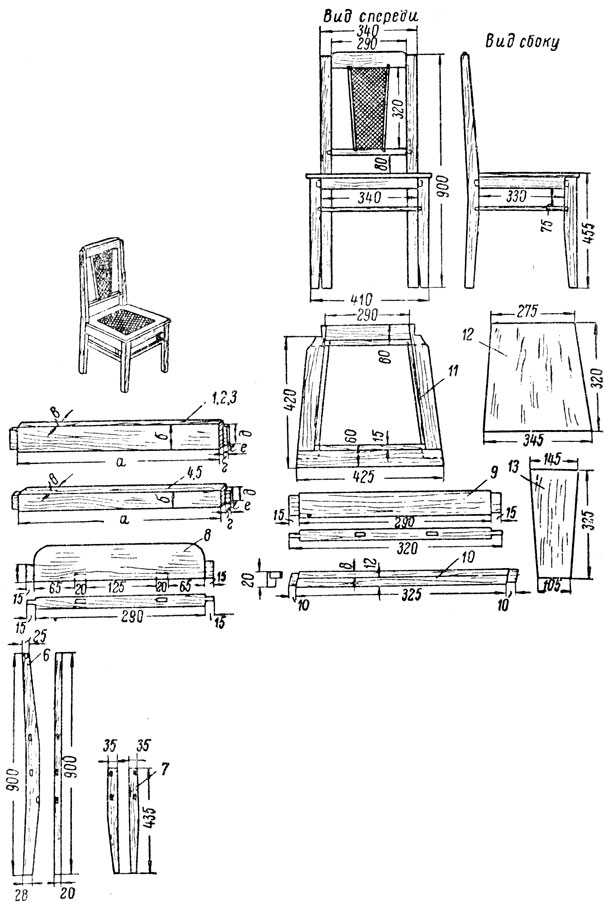

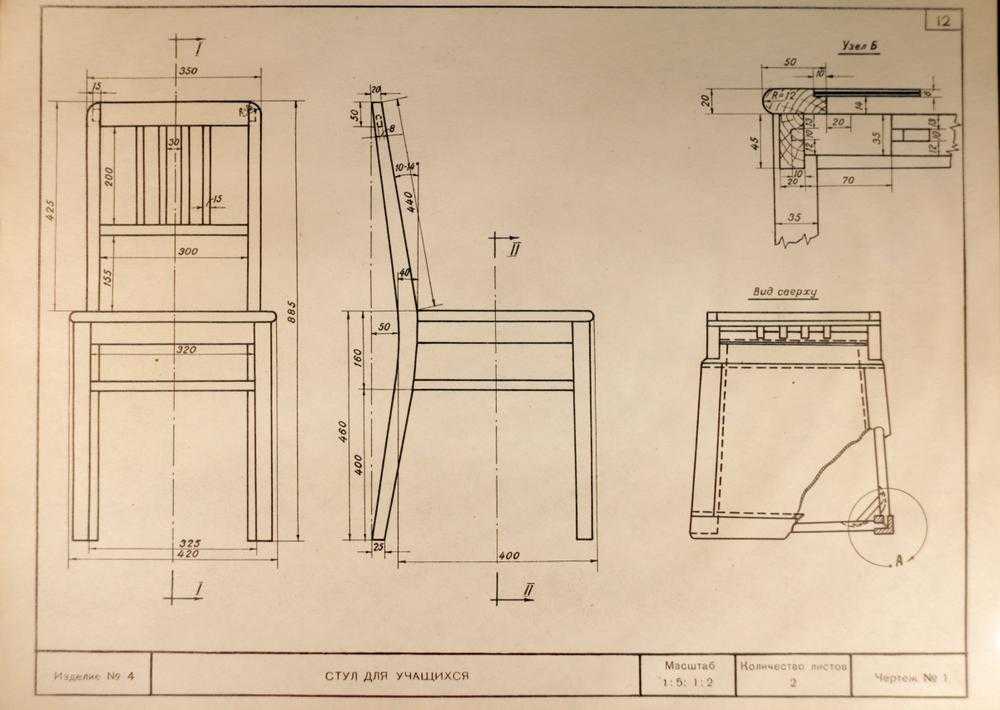

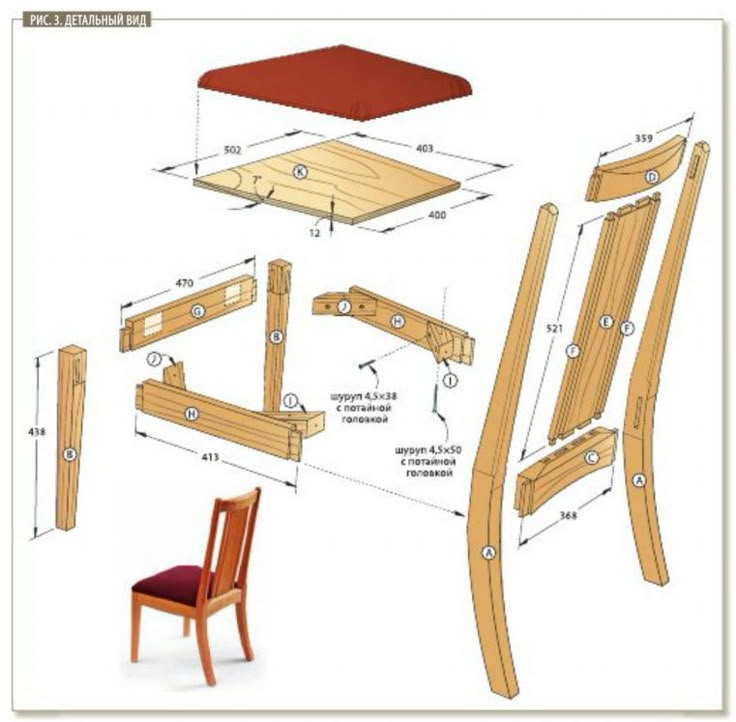

Ниже представлен чертеж со всеми необходимыми деталями конструкции и дополнительными приспособлениями.

Список получается внушительный, но это позволит сделать добротный стул из дерева, который будет радовать не одно поколение вашей семьи.

Последовательность действий при создании стула из дерева своими руками:

выпиливаются ножки стула в соответствии с указанными размерами;
определите места крепления перемычек;
с помощью машины для шлифовки обработайте каждую ножку;
фрезой сделайте пазы для установки ножек и связки их с перемычками;
в стойках, расположенных горизонтально, наметьте и выбейте пазы для соединения элементов конструкции;
на деталях с третьей по шестую изготовьте шипы;
попробуйте собрать стул, не используя клея;
исправьте недочеты и склейте конструкцию;
приступайте к изготовлению боковых вставок. На чертеже они обозначены как – 8, 9, 10;
чтобы арочные детали были одинаковыми, сделайте шаблон из фанеры. Это значительно упростит работу;
сформируйте пазы на арочных элементах для соединения с деталями 9;10;

после завершения работ с арочными элементами прикрепите планку 16 саморезами к детали под номером 18;
дальнейшую сборку осуществляйте согласно чертежу;
проверьте конструкцию: детали должны быть установлены строго перпендикулярно к полу;
покройте стул морилкой подходящего оттенка или покрасьте акриловой краской;
слои лак или краски наносите только после полного высыхания предшествующего слоя;
на заключительном этапе приклейте на ту часть ножек, которая соприкасается с полом, накладки из резины или плотной ткани.

Конструкция стула проста. Не обязательно обладать специальными навыками, чтобы сделать такой стул. Внимательно прочитайте инструкцию, которая прилагается к инструментам. Там всегда есть пункт включающий все вопросы, касающиеся техники безопасности. Запаситесь заранее очкам, для защиты глаз, и перчатками. В состав клея входят вещества с неприятным запахом. Выполняйте работы в хорошо проветриваемом помещении.

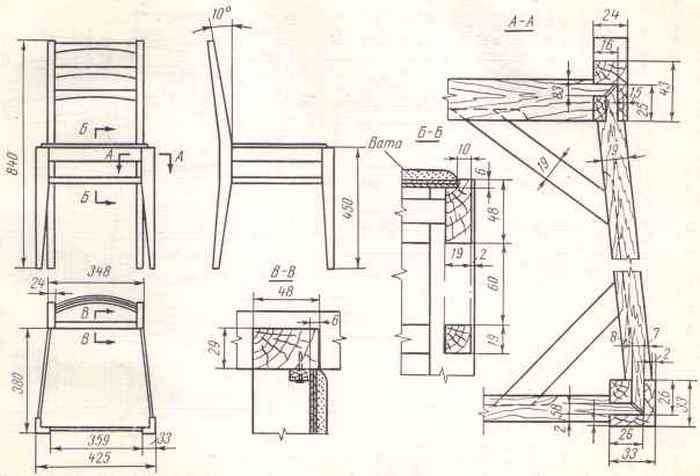

Простой стул для кухни на даче

в этой модели есть небольшое отклонение спинки, примерно на 10-12 градусов;
стул выполнен из цельного куска древесины, за исключением планок для поддержки;
скосы торцов на спинке и вырезы на горизонтальных планках могут быть изменены по вашему вкусу;
для изготовления модели не требуется обладать квалификацией столяра;
правила техники безопасности аналогичны при выполнении работ по изготовлению и сборке обычного стула, которые описаны выше.

Основные этапы изготовления стула своими руками показаны на фото:

Читайте еще: Письменный стол своими руками — чертежи, схемы, фото из дерева, ДСП, МДФ

Стул с мягким сидением

В квартирах, для создания удобства, чаще всего пользуются стульями с изящными конструкциями и мягким сиденьем. Изготовление происходит по тем, же принципам, что и при создании обычного стула. В качестве материала идут доски и фанера. Ножки и другие элементы конструкции имеют более утонченную форму.Для таких работ нужна квалификация столяра, хотя бы, среднего уровня.

Винтовой стул

Винтовые стулья популярны в домах, где есть люди увлеченные игрой на фортепиано. Некоторым нравится устанавливать такой стул у своего рабочего стола. Чтобы изготовить винтовой стул самостоятельно, придется сначала обучиться различным нюансам слесарного и плотницкого дела. Отсутствие опыта приведет к неудаче. Сделать стул без подготовки нельзя.

Шезлонг для дачи из дерева своими руками

Шезлонг – замечательный стул для дачи, который можно сделать своими руками. Запаситесь качественными брусками, которые можно приобрести в любом строительном магазине.

Вся конструкция представлена в виде двух элементов. Они легко фиксируются в удобном для вас положении. Простота заключается не только в изготовлении. Такой складной стул можно без труда транспортировать. Для хранения требуется совсем немного места.

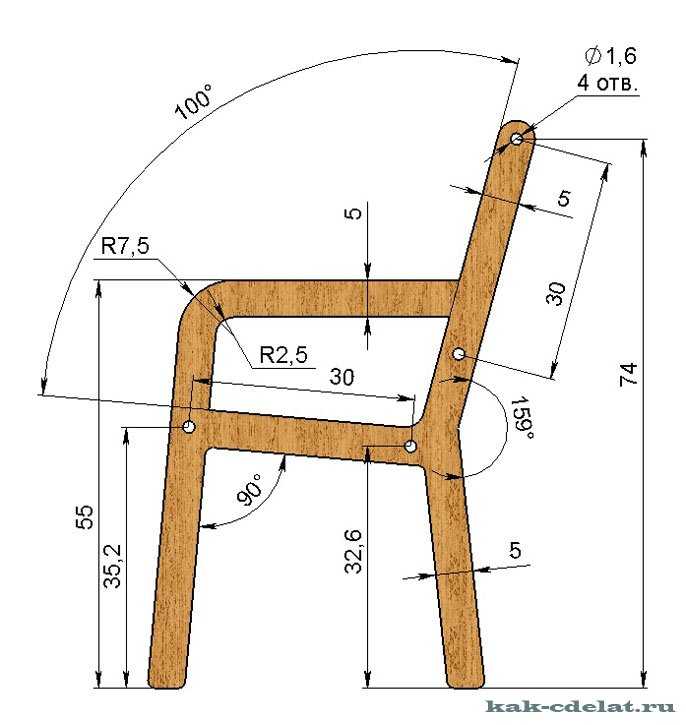

Ниже представлен чертеж стула, где указаны необходимые размеры и основные детали конструкции.

Стремянка и кресло одновременно

Для изготовления подойдут остатки дерева от других плотницких работ и куски ДСП. Это устойчивая конструкция и одинаково удобна, как кресло, так и полезная в хозяйстве стремянка. Можно свободно проводить работы на высоте 2,5 метра.

Какой декор можно использовать для самодельного деревянного стула

Для придания мебели индивидуальности, используются разные способы декорации. Все зависит от дизайна помещения, где находится самодельный стул.

Классическая версия стиля или шале подразумевают строгие линии. Стиль шебби характеризуется свободой красок и идей, допускает использование техники – декупаж.

Это распространенная техника для изменения подержанной мебели. Суть процесса заключается в нанесении изображений на мебель с помощью тончайшей бумаги или салфеток.

Декупаж. Техника выполнения:

тщательно очистить мебель от старых слоев краски или лакового покрытия;
обезжирить поверхность с помощью спирта или ацетона и загрунтовать;
нанести слой краски на основе акрила;
на высохшую поверхность приклеить рисунок и добавить другие элементы декора;
покрыть слоем лака.

Все инструменты, необходимые для воплощения этой техники можно купить в магазинах, где продают товары для творчества.

Модный вид декора – резные элементы на спинке стула или ножках. Любители резьбы по дереву могу создавать собственные декорации. Такие вещи передаются из поколения в поколение, приобретают со временем особую ценность. Резная спинка стула выразительно смотрится на фоне соответствующего дизайна помещения.

Оформление под «старину»

Кракелюр. Техника выполнения:

приобретите в специализированных магазинах покрытия с особыми свойствами и краску на основе акрила. Они созданы с целью придания деревянному изделию облик «старины». Создается впечатление, что стулу не один десяток лет. Без соответствующего опыта изделие можно принять за антиквариат;
тщательно зачистите поверхность для декорирования;
покрасьте стул краской нужного цвета;
оставьте для просушки на пару часов;
нанесите кракелюрный лак. Не меняйте направление мазков при нанесении лака. Время до полного высыхания лака – сорок минут;
подсохший слой лака покройте краской.

Вскоре на поверхности деревянного изделия появятся «трещины». Через них обнажится нижний пласт краски. Толщина нанесения лака влияет на размер трещин. Чтобы процесс пошел быстрее, воспользуйтесь строительным феном для просушки слоев краски.

Совет! Чтобы придать стулу «морской» стиль, нанесите в первую очередь синюю краску. Поверх лака – белую, или другую краску, но светлого оттенка.

Видео мастер-классов по теме: стул из дерева своими руками

Читайте еще: Компьютерный стол своими руками — чертежи, размеры, схемы сборки из дерева, ДСП, фанеры

Заключение

Стульями человек пользуется на протяжении всей жизни. Первое знакомство с этим предметом происходит в раннем детстве – стульчик для кормления. В пожилом возрасте, любимым местом отдыха может стать кресло, созданное руками близких людей.

Автор: Виталий Варламов

В продаже можно найти стулья из самых разных материалов – деревянные, пластиковые, с металлокаркасом, с мягким и жестким сидением. А для изготовления стула своими руками лучший материал – древесина. Она хорошо поддается обработке, позволяет создать разные конструкции – стационарный и складной стул, с фигурной спинкой, гнутыми ножками, подлокотниками. Наиболее прочен и долговечен стул из массива – цельной натуральной древесины.

Чаще всего для изготовления стула используют доски и брус или только доски, которые можно распустить на рейки нужного размера. Обычно сидение самодельного деревянного стула собирается из нескольких досок, но если найти доску достаточной ширины, его можно сделать цельным, сплошным. При наличии циркулярной пилы доски нужного размера можно самостоятельно заготовить из бревна или древесного полотна (массива).

Цельный считается более престижным и дорого стоит. Клееный устойчивее к деформациям, растрескиванию вследствие нарушения технологии сушки, обладает более высокой механической прочностью, но только при условии использования качественного клеевого состава. Наличие клея в составе материала снижает его экологичность, клей может содержать токсичные вещества.

Стулья необходимо изготавливать из лиственных пород древесины, сосна и ель – мягкие прямослойные сорта с низкой механической прочностью, слабой устойчивостью к истиранию, сколам. Стулья из них получаются недолговечными. Нужно выбирать мелкослойную древесину высокой плотности – дуб, вяз, бук, рябину, орех. Очень эффектно, благородно выглядит красное дерево (тис). Чем тверже древесина, тем сложнее она в обработке, но тем долговечнее получается мебель.

Чтоб сделать стул из дерева своими руками, нужно определиться с конструкцией, набросать эскиз, разработать самостоятельно или найти готовый чертеж. По чертежу составляется деталировка, в соответствии с которой доска, брус будут распиливаться на заготовки нужного размера.

жесткая спинка может состоять из одной широкой горизонтальной планки, нескольких узких, верхней и нижней горизонтальных перемычек, между которыми располагаются вертикальные планки. Планки спинки могут быть изогнутыми, фигурными, но своими руками проще всего изготовить спинку из прямых планок.

Если делается стул с мягким сидением, его лучше не укладывать поверх рамы, образованной царгами, а утопить в нее. Чтоб оно не проваливалось, в царги по углам врезаются укосины (боковые чурки), небольшие диагональные детали. Они придают конструкции жесткость, будут нелишними и в моделях с деревянным сидением.

Брус большего сечения распиливают на 2 заготовки по 80 см — задние ножки (размеры можно менять). Передняя и задняя грани заготовок плавно состругиваются по косой, чтоб придать им изгиб, как на чертеже. В результате из прямых заготовок с прямоугольным сечением должны получиться изогнутые под небольшим углом с квадратным сечением 40х40. Из бруса 40х40 вырезается 2 прямых передних ножки длиной 44 см (или другой, в зависимости от роста будущего владельца).

На смежных гранях в верхней части передних ножек намечаются с отступом 10 мм от краев пазы под царги размерами 20х40 мм, глубиной 15 мм. Они выдалбливаются стамеской или выбираются с помощью фрезы, тщательно вычищаются. На аналогичной высоте делаются пазы в задних ножках. Брус 40х40 нарезается на 4 заготовки по 35 см под продольные (боковые) царги и проножки, а также 2 или 4 (в зависимости от наличия в конструкции передней и задней проножек) по 42 см под поперечные. На концах этих деталей вырезаются шипы, в точности соответствующие пазам.

Если сделать продольные царги косыми с прямыми шипами, и выбрать на передних и задних ножках пазы под них на разной высоте, жесткость конструкции повысится. Для вырезания таких шипов обязательно нужен фрезер с оправкой, позволяющей точно выдержать нужный угол.

Вырезаются из обрезной доски планки спинки длиной 42 см, количество и ширина могут варьироваться. На концах планок тоже делают шипы, а с внутренней стороны задних ножек (опор спинки) выбирают пазы соответствующего размера.

Аккуратно и точно выбрать пазы и особенно вырезать шипы с помощью ручного инструмента довольно сложно, велик риск надпилить основание шипа или оставить излишки дерева, препятствующие плотному вхождению в паз. Поэтому лучше использовать для этих операций фрезер, при его отсутствии можно осуществлять соединение деталей не по принципу шип-паз, а с помощью мебельных шкантов. Под них в ножках, царгах и проножках высверливаются отверстия. Но для такой техники соединения лучше использовать не дрель, а присадочный фрезер.

Из массивного щита вырезается заготовка для сидения. Если нет готового мебельного щита нужного размера, его можно склеить из досок. Нарезают ламели нужного размера, боковые грани промазывают клеем, образовавшееся полотно зажимают в корпусных струбцинах и оставляют до полного высыхания. Сидение должно немного выступать за края рамы, образованной царгами, в местах соприкосновения со спинкой вырезаются углы под задние ножки.

Все детали нужно тщательно отшлифовать, скруглить углы сидения, снять фаску на гранях и слегка закруглить их. На нижних торцах ножек желательно со всех сторон снять фаску, чтоб они не так интенсивно снашивались, разлохмачивались. Шлифовка осуществляется в несколько этапов, зернистость наждачной бумаги уменьшается.

Сборка каркаса сначала осуществляется насухую, проверяется правильность стыковки всех элементов, измеряются косые диагонали, контролируется отсутствие перекосов. В случае необходимости детали подгоняют, и только после этого осуществляется в той же последовательности сборка с проклеиванием шипов-пазов или шпунтов. Если использовать присадочный фрезер, обеспечивающий максимально точную подгонку всех деталей, можно обойтись без предварительной сборки. Все детали каркаса соединяются без металлического крепежа, и только сидение крепится саморезами, которые ввинчиваются со стороны царг.

Для основания мягких сидения и спинки используется фанера, на которую укладывается поролон (для сидения толще, для спинки — тоньше), сверху ватин, синтепон или войлок. Обивка сидения крепится снизу степлером, для спинки шьется чехол, натягивается на основу с наполнителем швом книзу и сшивается. Спинка может доходить до сидения, в этом случае она вставляется в пазы в верхней планке и задней царге. Но чаще под спинку монтируется промежуточная горизонтальная опора (проспинка), второй паз выбирается в ней. Ширина паза должна быть достаточной для вхождения спинки с обивкой. Сначала к задней ножке крепятся планки, между ними вставляется мягкая спинка, и только потом монтируется вторая задняя ножка. Под сидение врезаются в царги или крепятся к ним саморезами угловые чурки.

Стулья были одержимы моим учителем, шведским дизайнером Карлом Мальмстеном. Начиная со своей отмеченной призом работы в 1916 году, он разработал десятки успешных стульев, в основном для производства. Перфекционист по натуре, он постоянно пересматривал изготовленные модели, периодически обновляя свои чертежи, вплоть до своей смерти в 1972 году. «Это неплохо, — говорил он, — но, возможно, его можно было бы сделать еще лучше». Его критика работы его учеников была резкой, и его критерии хорошего дизайна стула были точны: (а) Является ли он прочным и практичным? (б) Хорошо ли это выглядит? (c) Удобно ли это не только в первое время, но и во время длительного сидения? (d) Экономически целесообразно производить?

Эта статья является первой частью серии. Проектирование комфортных сидений является предметом второй части. Часть III посвящена эстетическим аспектам — приведению стула в порядок. Но первое, о чем следует поговорить здесь, в части I, — как лучше всего использовать бумагу и карандаш для рисования стульев, изучая основы дизайна стульев.

Прежде чем что-то тщательно обдумать, я поэкспериментирую с идеями стульев на боковой проекции. Они редко бывают чем-то большим, чем рекомендации, и я стараюсь сделать их как можно более диковинными и непреднамеренными. После дюжины или около того из них я выбираю одну для дальнейшего развития. Возможно, окончательный вариант не будет похож на него, но он служит отправной точкой.

Из выбранной идеи я создаю чертеж в масштабе %0, в миллиметрах. Я считаю, что метрические размеры легче преобразовать в полномасштабные. Два миллиметра на маленьком эскизе становятся 20 на большом чертеже. На бумаге отмечаю высоту и глубину сиденья, угол наклона спинки, общую предполагаемую высоту и высоту подлокотников, если они есть. Сначала я делаю боковой подъем. Это наиболее критично и во многом будет определять внешний вид спереди и сзади. В обозначенные пределы я стараюсь вписать наиболее многообещающий вид сбоку. Обычно это требует некоторой корректировки. Если вы не слишком уверены в себе, вам нужно стереть многое. Я использую светло-серый пластиковый ластик, так как он не пачкает и не царапает бумагу, как это делают розовые ластики или ластики из художественной резины.

Полупрозрачная чертежная бумага лучше всего подходит для черчения. Если вы планируете делать коммерчески обработанные копии, вы должны использовать полупрозрачную бумагу. Но у него есть еще одно преимущество: вы можете изменить дизайн, не стирая предыдущую версию. Просто наклейте новый лист бумаги поверх предыдущей версии и обведите его, меняя дизайн по своему усмотрению. Когда вы сложите верхний лист, вы можете сделать полезные сравнения до и после. Но даже если вторая версия лучше, не отказывайтесь от первой. Создавайте столько толщин измененных эскизов, сколько необходимо, сохраняя их все. Часто элемент, который вы отбрасываете на одном этапе, будет именно тем, что вам нужно позже.

Непросто воспроизвести сложные кривые в симметричных парах, используя стандартные гибкие правила. Быстрый и точный метод — использовать полупрозрачную бумагу, как если бы это была копировальная бумага. Положите кусок подходящего размера на изгиб и обведите его грифелем 2В. Теперь переверните бумагу, и у вас получится зеркальное отражение. Поместите его на рисунок и сильно обведите карандашом. Светлый налет графита укажет на кривую, и ее можно нарисовать темнее вручную.
Иногда предварительный рисунок, например, изогнутых пятен, получается менее симметричным из-за того, что его рисуют от руки.
Половинки слегка отличаются, как и половины вашего лица. Что выглядит лучше? Чтобы сказать, держите зеркало вдоль центральной линии, отражая сначала одну половину, а затем другую. Лучшая версия обычно очевидна. На бумаге просто сотрите менее желательную половину и используйте метод копирования, описанный выше, чтобы перенести лучшую половину.
Предварительные наброски
Сделав предварительный набросок к вашему удовлетворению, прикрепите большой лист бумаги к чертежной доске и увеличьте его до полного размера. Я использую выброшенные концы рулонов газетной бумаги, которые я заказал в отделе местной газеты. Поскольку это ничего не стоит (бумага для чертежей довольно дорогая) и поскольку вы не делаете окончательный рисунок, вы не будете чувствовать себя плохо, потребляя ее. Чтобы увеличить, нарисуйте вертикальную контрольную линию рядом с видом сбоку и измерьте высоту от линии пола и дальше от вертикали до установленных точек. Этот метод проще и быстрее, чем стандартный метод увеличения сетки.
Вероятно, то, что отлично выглядело в масштабе %0, потребует существенной доработки при увеличении, поэтому измените все, что выглядит не так, за исключением контура спины, который в значительной степени определяется анатомией человека (о чем будет рассказано в следующей статье). Когда вид сбоку будет удовлетворительным в полном масштабе, уменьшите его до масштаба %0 на чертежной бумаге. Рядом с этим чертежом перенесите размеры Т-образного квадрата, необходимые для вида спереди. Работайте над этим, пока он не покажется правильным, затем увеличьте его до полного размера на газетной бумаге и усовершенствуйте. Когда вы закончите, просто приклейте лист полупрозрачной бумаги поверх газетной бумаги и сделайте окончательный рабочий рисунок.
Для многих одноразовых предметов мебели — столов, шкафов и подставок — у вас есть выбор: сделать полномасштабный рабочий чертеж или взять определенные деревянные доски, которые вы будете использовать, и позволить их размеру и фигуре сформировать дизайн.
Конечно, если конструкция сложная, со временем потребуется рабочий чертеж. Стулья сложны, и они должны соответствовать человеческому телу, поэтому необходимы рабочие чертежи. Комфорт не может быть оставлен на волю случая; она должна быть тщательно спроектирована. Преимущество натурных чертежей в том, что при строительстве можно снимать мерки прямо с них, линейкой или рулеткой.
Тем не менее, чертеж имеет ограничения. По плоскому чертежу невозможно увидеть, как на самом деле будет выглядеть цельный элемент. Толщина, изгибы и выступы имеют неприятную привычку делать непредсказуемые вещи, если смотреть на них в трех измерениях. Ширина откидного фартука стола или передней перекладины стула хорошо выглядит на чертеже, но в натуре она исчезает под нависающей столешницей или сиденьем. По рисунку сложно угадать, сколько останется видимым. Таким образом, каким бы окончательным ни был рисунок, его следует рассматривать только как ориентир. У меня всегда есть черновая копия моего «окончательного» рисунка, а затем я карандашом вношу изменения по ходу строительства.

Когда я закончу работу, в моей копии будут отражены все исправления. Я переношу эти изменения в исходный рисунок, выбрасываю копию и делаю новую, чтобы сохранить ее для потенциальных клиентов и дать мне возможность сделать дубликат.
Вы можете аппроксимировать эффекты перспективы и просмотра под углом, если поставите рабочий чертеж, установленный на чертежной доске, вертикально к стене. Это поможет, если вы нарисуете кусок близко к нижней части бумаги и установите его близко к нижнему краю доски. Вы можете смотреть на виды сверху или под косым углом или на комбинацию того и другого. Эта стратегия предполагает, что у вас есть доска для рисования, а не фиксированный стол. Используйте кусок заводской березовой фанеры размером не менее 38 на 50 дюймов. 38-дюймовый. ширина вмещает 36 дюймов. чертежная бумага (которая также бывает шириной 42 и 48 дюймов). 38-дюймовый. на 50 дюймов. доска достаточно велика для большинства стульев, хотя для шезлонгов требуется 48-дюймовая. на 60 дюймов.
доска и более широкая бумага.
Рабочие чертежи стульев обычно требуют трех видов: сбоку, спереди и сверху, и они должны быть сжаты и наложены друг на друга настолько, насколько это практически возможно. Поскольку вид спереди и вид сверху симметричны, я провожу вертикальную осевую линию слева от вида сбоку и показываю половину фронта. Другая осевая линия, проведенная горизонтально через вид сбоку, немного выше или ниже сиденья, определяет вид сверху. Он также симметричен, поэтому нужно нарисовать только его половину. Положение половинок зависит от того, что меньше всего сбивает с толку. Некоторые дизайнеры накладывают все три вида, но преимущества сомнительны. Стирания превращаются в сложный кошмар, и иногда трудно четко указать всю необходимую информацию, потому что так много строк пересекаются. Переношу размеры с вида на вид с помощью Т-угольника и треугольника. Частичное наложение и рисование половинок сокращает время рисования, не жертвуя четкостью, и в результате получаются меньшие рисунки, с которыми гораздо проще работать в мастерской.
Чтобы изобразить спинку стула, одна сторона вертикальной центральной линии показывает переднюю половину, а другая — заднюю половину.
Думая о внешнем виде, не забывайте о конструкции. Планируйте облегчить себе жизнь. На изогнутых деталях оставьте хотя бы одну поверхность плоской в качестве эталона для компоновки и обработки. Чтобы определить минимальные размеры заготовки, нарисуйте прямоугольники вокруг изогнутой детали на видах сбоку и сверху. Я оставляю плоскости на кривых в точках, например, там, где рельсы или руки прикрепляются к ногам. Состыковать одну плоскую поверхность с другой проще, чем сопрягать с изогнутой поверхностью.

При проектировании подлокотников для мягких кресел или диванов, где большой изгиб может быть приятным, или при рисовании изогнутых ножек важно проектировать с учетом имеющегося запаса. Если вы сами распиливаете пиломатериалы на бензопиле, вы можете выписать свой собственный билет. Но коммерческой древесины в виде досок 12/4 мало. Гнутые ламинаты или детали, согнутые паром, более практичны, когда их форма объединяет две или более функций, например, комбинированные передние/задние ноги/подлокотники.
Альтернативой ламинированию, изгибу или укладке является сращивание. Часто сращенный стык может быть декоративным элементом. Иногда вы можете найти волокна, изогнутые в соответствии с нужной вам формой, но чаще всего куски должны быть выпилены из досок с прямыми волокнами. Поскольку стулья сильно бьются, следует избегать участков с зерном, пересекающих кривую. Таким образом, кривые не могут быть слишком радикальными в сплошном материале.
Кривые наиболее эффективно вырезаются с помощью формообразующего приспособления. Отсадка обеспечивает точное повторение размеров и гарантирует прямоугольность. Вы можете положиться на однородность деталей при последующих операциях обработки. Я предпочитаю не останавливаться на окончательном виде изогнутых подлокотников стула, пока не сделаю прототип всего стула. Я вручную придаю форму руке в этой точке и переношу ее форму на свой рисунок. Потом делаю джиги.
Некоторые сложные формы можно сделать только вручную, но их рисование облегчает повторение. Через соответствующие интервалы на чертеже вращающиеся участки, обычно заштрихованные, показывают форму. Шаблоны, сделанные из этих вращающихся поперечных сечений, можно сохранить для следующего запуска.
На этапе рисования также необходимо учитывать прочность соединений. В зависимости от относительной прочности используемой древесины размеры будут варьироваться. Дуб жесткий и прочный, а мебель из дуба можно сделать очень тонкой. Сосна, с другой стороны, должна использоваться щедро.
Основные недостатки стульев проявляются, когда на спинку приходится сильно опираться. Люди любят откидываться на задние ножки стула после хорошей еды. Это расслабляет их за счет стула. Вспомогательные перекладины между передними и задними ногами уменьшают нагрузку. Хотя вполне возможно построить кресло с боковыми поручнями, достаточно широкими, чтобы выдерживать наклон после ужина, я всегда подозреваю, что одних только поручней недостаточно. Подлокотники на стульях обеспечат необходимую фиксацию, но следует тщательно продумать способ их крепления к задним ножкам. Крепление непосредственно к передней части задних ножек повышает вероятность того, что сустав вытянется. Для максимальной силы рука также должна крепиться сбоку (см. 9).0039 FWW № 12, сентябрь 1978 г., с. 42). Если передняя нога не служит подступенком для закрепления руки впереди, можно прикрепить отдельный подступенок к направляющей сиденья, а под сиденьем добавить вспомогательную боковую перекладину.
Удостоверьтесь, что ваш дизайн будет правильно сочетаться, воображая последовательность сборки во время рисования. У обычного стула передние ножки с соединительными перекладинами обычно склеиваются как единое целое, а задние ножки с перекладинами и перекладинами образуют еще один узел. Следующая склейка происходит, когда передняя и задняя части соединяются боковыми направляющими. Руки часто приклеивают в качестве последнего шага. Однако в редких случаях может потребоваться только частичная сборка задней части, в зависимости от конструкции планки и верхней направляющей. Самый сложный стул для проектирования и сборки — это кресло, задние ножки которого вывернуты наружу под углом к направляющим сиденья. Знание того, в каком порядке должен быть собран стул, гарантирует, что это действительно можно сделать.
Алан Маркс часто пишет для этого журнала. Photo and drawings by Alan Marks ©1977, 1980.
From Fine Woodworking #31
To view the entire article, please click the View PDF button below:

Мокапы ускоряют процесс проектирования стульев
Модели стульев одинакового размера решают проблемы до того, как они могут привести к тупиковой ситуации в мастерской.
Новое изобретение классического стула
Кривые и тростник подкрепляют радикальное изменение стула плантатора.
Три взгляда на дизайн кресла середины века
Филип Морли, Либби Шрам и Крис Бернс рассказывают о том, как они спроектировали современное кресло для отдыха, включая важные детали, которые они включили, и личные детали, которые они добавили в культовый стиль середины века.
Советы по деревообработке, советы экспертов и специальные предложения по электронной почте
Зарегистрироваться
×
Просмотр в формате PDF
10 онлайн-курсов по изготовлению собственной мебели для начинающих
От техники работы с деревом до советов по вторичной переработке, изучите навыки самостоятельного изготовления или реставрации мебели и придайте индивидуальность своему пространству
Вам не обязательно быть профессиональный плотник, чтобы построить свою собственную мебель. Если вы заинтересованы в рукоделии и любите практиковаться в своих руках, создание мебели может стать отличным способом придать индивидуальность вашему дому, одновременно изучая новые навыки.
Хотите ли вы изучить деревообработку, попрактиковаться в бумажном ремесле или создать что-то из бетона, эти курсы полны идей по изготовлению мебели своими руками. Они подготовят вас к созданию собственной мебели с нуля или вдохнут новую жизнь в вашу старую мебель с помощью методов вторичной переработки.
Примеры работ мебельной мастерской En Concreto.
От основ дизайна мебели до изготовления бумажных ламп и обивки стульев — читайте дальше, чтобы открыть для себя десять курсов, в которых вы узнаете профессиональные секреты и советы от экспертов.
Курсы по проектированию и изготовлению мебели с нуля
1. Проектирование и изготовление мебели для начинающих, курс Патрисио Ортеги (Мадеристика)
Изучите основные этапы проектирования, планирования и изготовления деревянной мебели самостоятельно фирменный стиль этого курса от архитектора и плотника Патрисио Ортеги. Соучредитель мастерской Maderistica в Чили, он учит вас навыкам, дисциплине и творчеству, чтобы стать мастером по изготовлению мебели на заказ с действительно профессиональной работой.
В этом курсе по дизайну и изготовлению мебели для начинающих вы узнаете, как построить шкаф-купе с раздвижной дверью, а также познакомитесь с основными методами создания других подобных проектов.
Если вы любите деревообработку и хотите развивать свои навыки, вы также можете ознакомиться с другим курсом Патрицио «Профессиональная деревообработка для начинающих».
2. Столярное дело: сборка мебели с помощью ручных инструментов, курс Исраэля Мартина
От выбора материалов до последних штрихов: научитесь создавать мебель из дерева своими руками на этом курсе дизайнера и плотника Исраэля Мартина. Он считает, что создание мебели ручной работы из цельного дерева требует не только превосходного дизайна и отделки, но и огромного внимания к деталям, чего он добивается с помощью ручных инструментов.
В своем столярном курсе «Изготовление мебели с помощью ручных инструментов» он научит вас создавать небольшой и прочный шкаф в классическом простом стиле. Спроектируйте свою часть, выберите материалы, а затем приступайте к строительству.
3. Создайте свою собственную лампу из бумаги, курс Кейт Колин
Складывание бумаги — ремесло старое как мир. Вдохновленная оригами, баухаузом и скандинавским дизайном, Кейт Колин — художница по складыванию бумаги, увлеченная созданием светильников и настенных рисунков ручной работы в своей студии в Глазго. Ее уникальные геометрические изделия выставлялись на Лондонской ярмарке дизайна и в Манчестерском центре ремесел и дизайна.
В этом курсе она научит вас, как сделать лампу своими руками, используя различные техники складывания бумаги. От изучения передовых методов складывания бумаги шаг за шагом до включения светодиодной лампочки, откройте для себя расслабляющую практику бумажного искусства и добавьте немного цвета и света в свою жизнь.
4. Создание мебели из бетона для начинающих, курс EN·CONCRETO
Каролина и Эдуардо – основатели ремесленной мебельной мастерской En Concreto studio. На этом курсе для начинающих вас научат делать бетонную мебель.
Вы начнете с изучения основных техник и того, как этот материал используется при изготовлении различных предметов и мебели. Затем получите практические знания по изготовлению бетона, разработке форм и созданию уникальных предметов, которые преобразят любое пространство.
5. Дизайн мебели: введение в датское плетение шнура, курс Хайде Мартин
С помощью плетения поверхностей вы можете придать индивидуальность новой мебели, а также вдохнуть жизнь в старые предметы. Во время этого вводного курса датского плетения шнура под руководством дизайнера Хайде Мартин вы изучите основные техники плетения мебели и декоративных предметов из натуральных волокон.
Создатель дизайн-студии Heide Martin Design Studio, эксперт научит вас, как реставрировать мебель, сплетя уникальное и удобное сиденье из датского шнура. Узнайте, как использовать традиционные методы для создания креативной и прочной мебели, сочетающей функциональность и искусство.
6. Изготовление мебели с помощью 3D-печати и дерева, курс Александра Шаппеля
Существует предубеждение, что 3D-печать приводит к созданию жестких и статичных объектов. Но промышленный дизайнер Александр Чаппель (@chappel) говорит вам обратное! Он специализируется на создании функциональных объектов, используя сочетание методов деревообработки и металлообработки, 3D-печати и литья.
На своем курсе Александр научит вас совмещать 3D-моделирование, печать и деревообработку, чтобы превратить ваши идеи в физические продукты. Разбейте проект своей мечты на составляющие и выясните, какие материалы лучше всего подходят для воплощения проекта в жизнь. В конечном счете, вы создадите индивидуальный предмет мебели, такой как модульная система стеллажей, которая сочетает в себе 3D-печатные соединения с деревянными стойками для создания уникального вида.
Курсы креативной переработки мебели
7. Переработка винтажной мебели с помощью техники покраски, курс Хлои Кемпстер
Узнайте, как превратить старую или нелюбимую мебель в сделанные на заказ предметы, отражающие вашу индивидуальность, в этом курсе по переработке винтажной мебели мебель.
Художница Хлоя Кемпстер использует смелые цвета и креативный дизайн, чтобы придать старой мебели современный вид. Она продает свои изделия по всему миру, и ее представили Журнал Country Living , BBC и другие. Здесь она дает вам инструменты, необходимые для превращения забытых предметов мебели в красивые и функциональные произведения искусства с использованием различных техник рисования.
8. Креативная переработка мебели для начинающих, курс Джоанн Кондон
Переработка мебели — это возможность дать предмету мебели второй шанс и жить более экологично. Художник по мебели и специалист по вторичной переработке Джоанн Кондон считает, что можно создать искусство из забытой мебели. Это то, что она делает в своем мебельном бизнесе, что привело к тому, что она выиграла множество наград и опубликовала свою собственную книгу об апсайклинге.
На этом курсе для начинающих Джоанна научит вас творчески перерабатывать мебель. Она шаг за шагом проведет вас через процесс восстановления любимого предмета мебели с помощью методов «сделай сам», от выбора правильного предмета до использования цвета, текстуры и рисунка, чтобы вдохнуть в него новую жизнь.
9. Реставрация и обивка стульев, курс Люсии Джираудо
Мы уже перерабатываем все виды продукции каждый день, так почему бы нам не сделать то же самое с мебелью? После нескольких лет поисков предприниматель Лусия Хираудо нашла свое профессиональное призвание в переработке и обивке старой мебели. С И, с Лючией в качестве вашего гида, вы изучите навыки реставрации стульев и обивки на этом курсе.
Она покажет вам, как разобрать стул с помощью подходящих инструментов. Посмотрите, какие материалы рекомендуются, и узнайте, как отличить синтетические волокна от натуральных. Исследуйте мир тканей, узнайте, как за ними ухаживать, и превратите старый стул в нечто совершенно уникальное.
10. Реставрация и трансформация мебели для начинающих, курс от Antic&Chic
Искусство реставрации безгранично, чему научат вас создатели студии дизайна интерьера Antic&Chic в своем курсе реставрации и трансформации мебели для начинающих .
Основатели Селия и Марк покажут вам, как оживить старую мебель или предметы домашнего обихода, чтобы добавить характер вашему дому.
