Батареи отопления своими руками: как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Содержание

как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Самодельные радиаторы для системы отопления способны значительно снизить стоимость ремонта. Чаще изготовленные своими руками регистры применяют для теплиц, подсобных помещений, гаражей, мастерских.

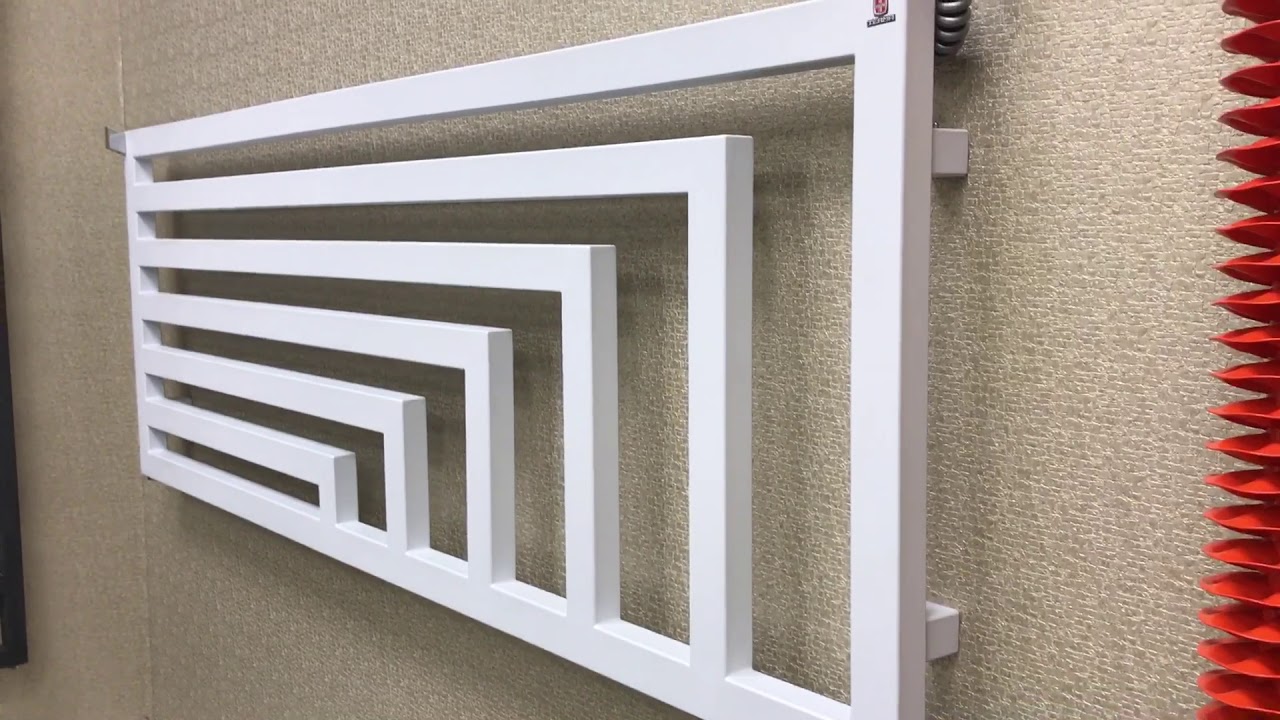

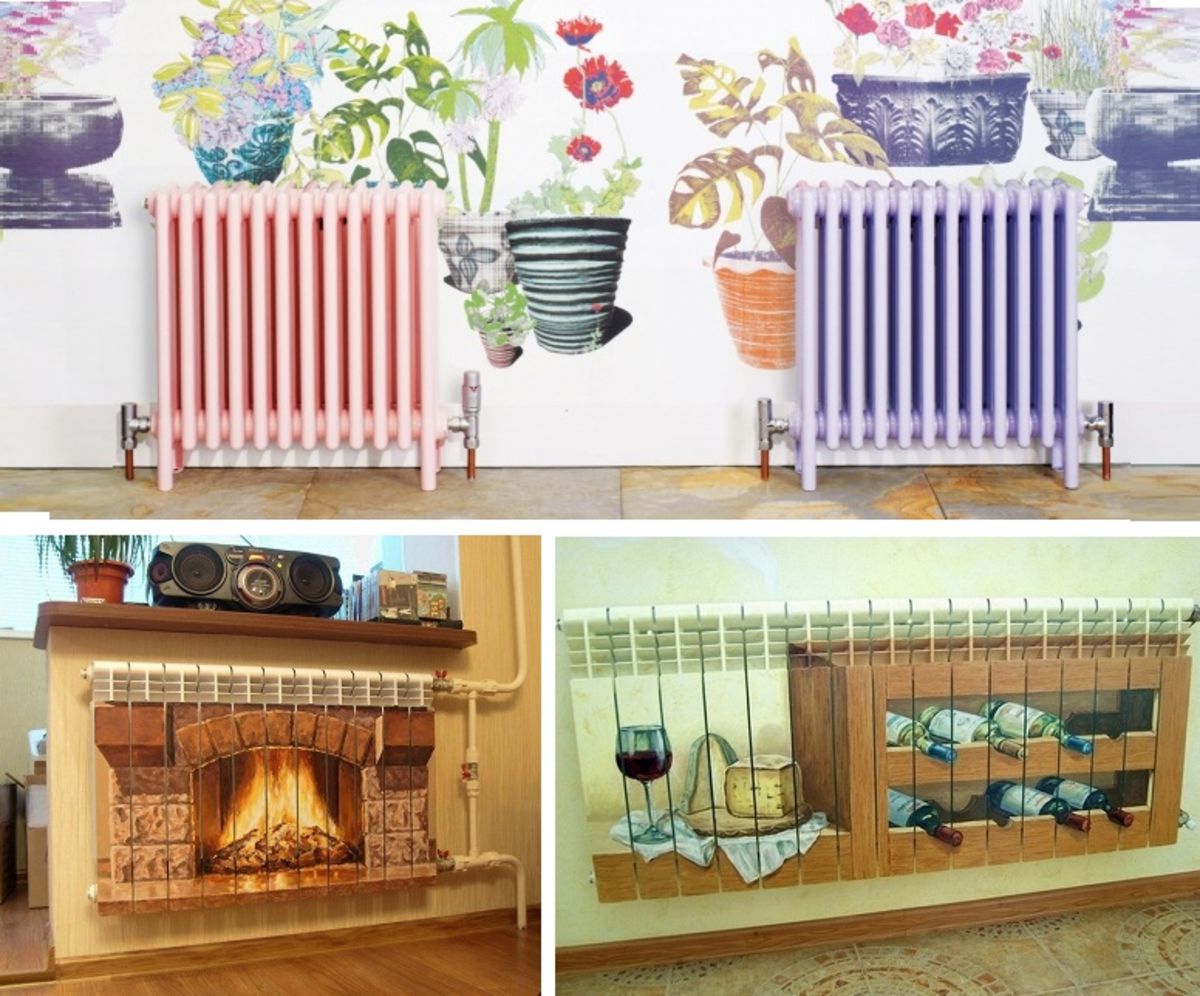

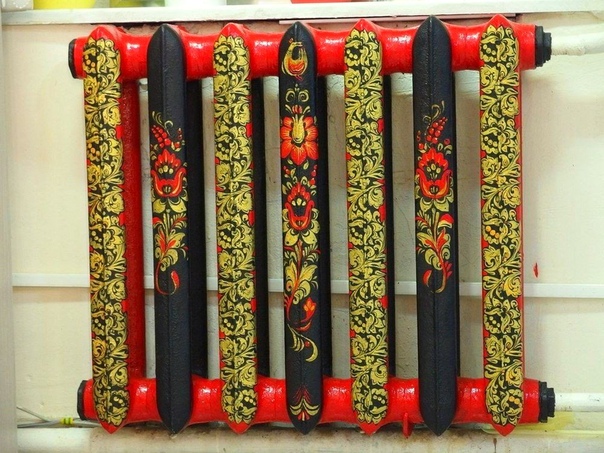

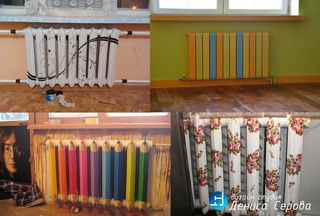

Некоторые используют самодельные (кастомные) радиаторы для придания эффекта в интерьере.

Радиаторы, изготовленные своими руками, значительно дешевле даже бывших в употреблении. Большим преимуществом самодельных батарей является возможность свободно «играть» с формами, легко вписать габариты в расчётное место.

Как сделать радиатор для дома своими руками

Правильно сделанная батарея легко эксплуатируется, долговечна, не течёт, имеет опрятный внешний вид. Чтобы справиться с её сооружением, нужно пройти ряд этапов.

Подготовка инструментов: фото

Чтобы сделать радиатор, потребуются следующие навыки и приспособления для:

  1. Соединения металлов.
    Чтобы батарея не текла, материал стенок надёжно спаивают между собой. Сделать это можно при помощи паяльников, сварочного аппарата, газовой горелки. Конечно, к инструментам требуется ещё и навык сварки — швы должны получиться красивые, без шлаковых включений и раковин.

    Фото 1. Паяльник ZD-200В, мощность 40W, питание - 220 V, производитель - «Zhongdi».

  2. Измерения и разметки. В работе потребуются линейки, угольники, рулетка, магниты. Для монтажа или сборки тяжёлых объёмных батарей на месте потребуются гидроуровень, пузырьковый уровень, лазерный нивелир.
  3. Слесарной обработки. Навыки работы и наличие углошлифовальной машинки, молотка, зубила, напильника и прочих слесарных инструментов и приспособлений.

    Фото 2. Углошлифовальная машинка модели GWS 660, потребляемая мощность 670 Вт, производитель - «Bosch».

  4. Малярные материалы и инструменты. Защитить от коррозии и придать свежий вид изделию помогут кисть, распылитель, грунтовка, краска, обезжириватель, разбавитель.

    Фото 3. Универсальный обезжириватель, объем емкости - 5 л, срок годности 36 месяцев, производитель - «Вершина».

Хорошо оборудованная мастерская упростит задачу и значительно ускорит работу, если же некоторых инструментов не хватает, их можно взять в аренду или занять у знакомых.

Расчёт размеров батареи отопления

Главная характеристика радиатора — способность передавать тепло в окружающее пространство. Она зависит от свойства стенок батареи, площади деталей, объёма теплоносителя и скорости его циркуляции.

Проектирование батареи начинается из составления технического задания: требуемых габаритов, способности к теплообмену. Проектирование радиатора состоит из следующих этапов:

  1. Расчёт теплопотерь помещения. Чем выше и больше помещение, тем больше площадь контакта радиатора с окружающей средой. Каждое помещение уникально, так как имеет свои характеристики теплопроводности стен, качества остекления, вентиляции.
    Существуют справочники, позволяющие подсчитать теплопотери, но есть усреднённые формулы — складываются теплопотери перекрытий, стен, окон, умножается на поправочный коэффициент в 20% — требуемая мощность радиаторов готова.
  2. От формы помещения зависит количество, размер и расположение батарей. Узкую длинную комнату одна батарея прогреть не сможет, и ставят дополнительные.

    Возле входов с улицы и под окнами стоит предусмотреть нагревательные элементы: попадая в помещение, холодный воздух «отсекается» потоком тёплого.

  3. Определить возможное давление и температуру в системе. От этих параметров зависит конструктив батареи — при высоком давлении резьбовых стыков должно быть как можно меньше.
  4. На мощность радиатора влияет количество регистров и расстояние между ними. Если основной тип передачи тепла — лучистый, между трубами не должно быть меньше 50 мм. В противном случае они будут греть
    одна другую.

Вам также будет интересно:

Выбираем конструктивное решение для сборки

Чаще применяется две технологии постройки батарей — радиаторная и конвекторная. Радиатор состоит из рёбер-регистров, расположенных как горизонтально, так и вертикально. Конвектор может состоять из рёбер, на которые наварена воздушная рубашка или рёбра-воздуховоды для повышения теплообмена и организации конвекционного потока.

Чтобы батарея получилась удачной и радовала глаз, стоит проанализировать следующие параметры:

  • Тип помещения, где будет устанавливаться радиатор. Для отопления теплиц обычно применяют батареи из длинных труб, расположенных в несколько рядов у внешних стен. Кастомный полотенцесушитель для ванных комнат имеет другой конструктив — с полочками и вешалками, обязателен красивый внешний вид.
  • Имеющиеся в наличии материалы. Подойдут медные или стальные трубы соответствующего диаметра.
  • Технологию
    работы радиатора. Если он будет греть помещение лучистым теплом, стоит применить регистровую технологию, для создания воздушных тёплых завес лучше использовать конвекторную схему.
  • Тип подключения и заполнения водой. Чтобы из батареи легко удалить воздушный колокол, стоит запланировать в верхней точке развоздушиватель или подключение расширительного бачка.

Металл: из меди или пропиленовых труб?

Чтобы батарея служила долго, применяют специализированные водопроводные металлические трубы. Они сделаны по специальной технологии, превращающей стенку в монолит. Даже хорошие фальцевые соединения, точечная сварка с герметиком протекут со временем. Тонкие сварные конструкционные трубы квадратного профиля для батарей применять нежелательно - круглые водопроводные предпочтительнее.

Стенка трубы радиатора должна обеспечивать герметичность и долговечность, а также отличную теплопередачу. «Чёрная» сталь для батарей имеет толщину 2—3 мм

, «нержавейка» — 1—2 мм, медь — 1—2 мм.

Заготовка деталей

Первый этап сборки радиатора — нарезка строго по размеру. Погрешность составляет не больше ½ толщины. Так стыки получатся ровными. Используйте УШМ с отрезным диском по металлу или отрезной станок. Редкая мастерская имеет в распоряжении плазморез, но на западе они очень популярны.

Составьте список с размерами — это облегчит задачу и позволит ничего не забыть.

При разметке квадратных труб можно воспользоваться угольником, линию наносят на всех четырёх гранях.

Ровно отчертить круглую трубу поможет обертывание листом бумаги в несколько слоёв, окунание в воду и обрисовывание границы мокрого и сухого, игольчатый шаблон.

При работе используют острые чертилки или мел — след от меток должен быть хорошо виден.

Нарезая детали, помните о технике безопасности.

Важно! Используйте при работе с УШМ защитные очки или маску, обломки разлетевшихся кругов могут нанести серьёзную травму.

Для состыковки регистров батареи потребуются отверстия и точные подгонки. Их проще делать, если есть игольчатый шаблон и ступенчатое сверло соответствующего диаметра.

Массивные радиаторы собирают уже на стене. Предусмотрите возможность добраться сваркой к труднодоступным местам перед закреплением деталей.

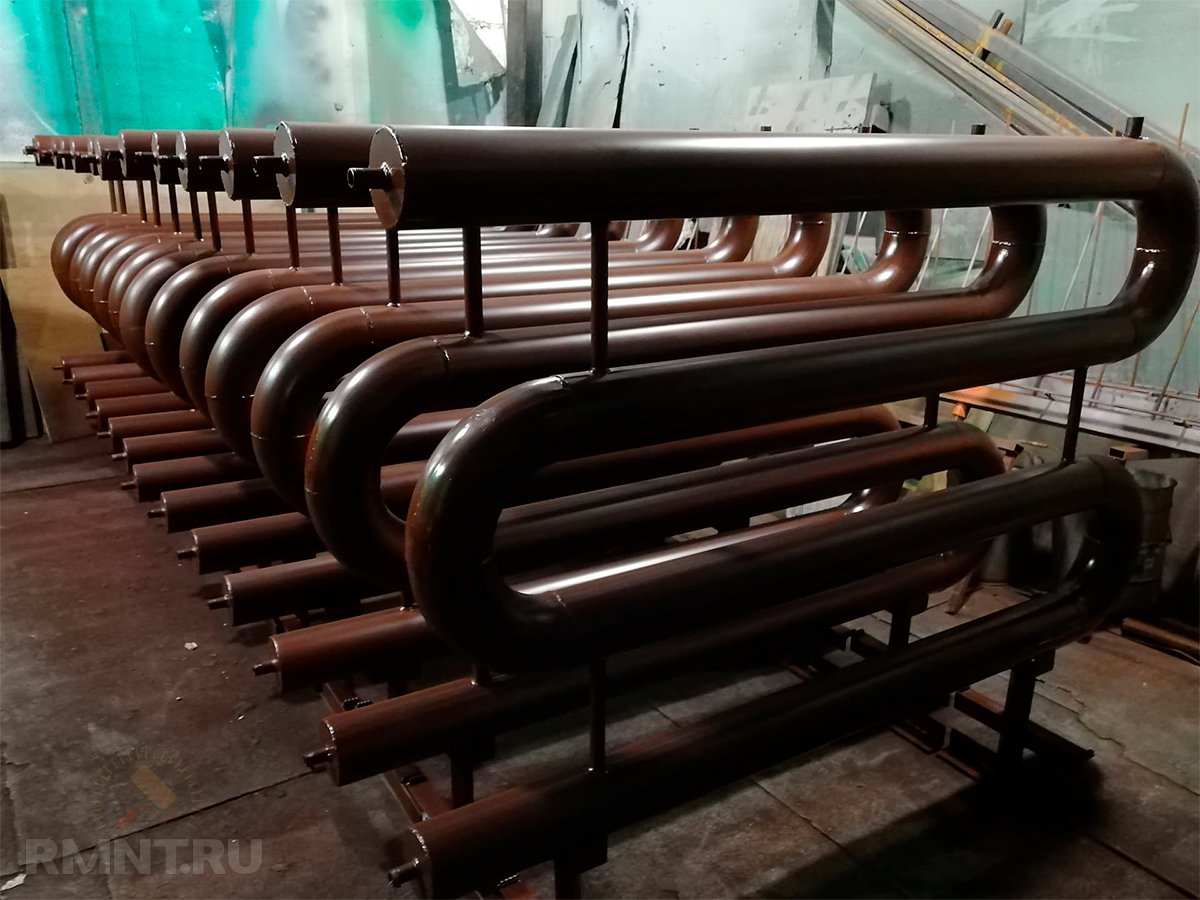

Сварка стальных труб

Соединить детали воедино сможет только опытный сварщик. Герметичность швов напрямую зависит от используемых инструментов, сварочного аппарата и мастерства работника.

Если опыта нет, обязательно изучите теорию сварки и потренируйтесь на ненужных деталях. Только добившись хорошего результата, стоит браться за сваривание основного каркаса.

При работе сначала выставляют и закрепляют детали. В этом поможет один или два подсобника, струбцины, магнит. Сначала конструкция собирается на «прихватках». После приваривания деталь «уводит», накапливаются внутренние напряжения. Если основной каркас радиатора собирать, основательно сваривая стык за стыком, то последние детали на батарее заварить будет сложно.

Чем варить

С чёрным металлом лучшие результаты даёт сварка при помощи пропановой или ацетиленовой горелки, дающей получить ровный и герметичный шов с отличным проплавлением.

Работа с ручной дуговой сваркой плавящимися электродами требует наличия хороших навыков. Используют электроды с рутиловым покрытием, старательно подгоняя детали. Если ацетилен позволяет без труда затянуть даже большие зазоры, качественная сварка электродом требует подготовки.

При возможности, стоит воспользоваться полуавтоматической сваркой. Это мировой стандарт, позволяющий получить отличный шов при минимуме навыков.

Стоит только правильно настроить напряжение и скорость подачи проволоки.

Нержавеющая сталь сваривается как

спецэлектродами, полуавтоматом в среде аргона, так и неплавящимся вольфрамовым электродом в среде инертных газов. Последний способ наиболее предпочтителен — стыки зачищать нет необходимости, правильно выполненный шов служит украшением детали.

Медь и сплавы соединяются между собой при помощи пайки. Технология проста — детали чистятся, подгоняются, смазываются паяльной пастой или флюсом. Нагрев деталь лампой до температуры в 250—300 °С к стыку подносится припой. Он сразу же затекает в щель между деталями, прочно их изолируя. Метод прост, но требует некоторой сноровки и опыта.

Рекомендации по сварке

Если есть возможность пригласить знакомого сварщика с разрядом, обязательно это сделайте. Качество изделия возрастёт в несколько раз.

Используйте только качественные расходники для изготовления радиатора — маску, электроды, держатели массы. Это избавит от пористости, позволит видеть процесс сварки.

Держите дугу короткой. Сварка — микрокапельный перенос металла электрода в прогретую дугой сварочную ванну. Длинная дуга «разбрызгивает» металл, кладёт шлак — радиатор будет в этом месте протекать.

При замене электрода отбивайте шлак, именно в непроваренном корне шва радиаторы чаще протекают.

Варите «точками» с большей силой тока. Так шов будет невыпуклым, главное — резко отрывать электрод, чтобы не было разбрызгиваний и длинной дуги.

Держите электрод на протяжении всего шва под одинаковым углом к детали.

Обязательно смотрите на сварочную ванну — жидкий расплавленный участок возле дуги. Только контролируя её ширину, глубину проплавления и растекание гарантирован качественный шов.

Если шов проварен хорошо — шлак отбивается одним-двумя ударами молотка, целиком.

Вам также будет интересно:

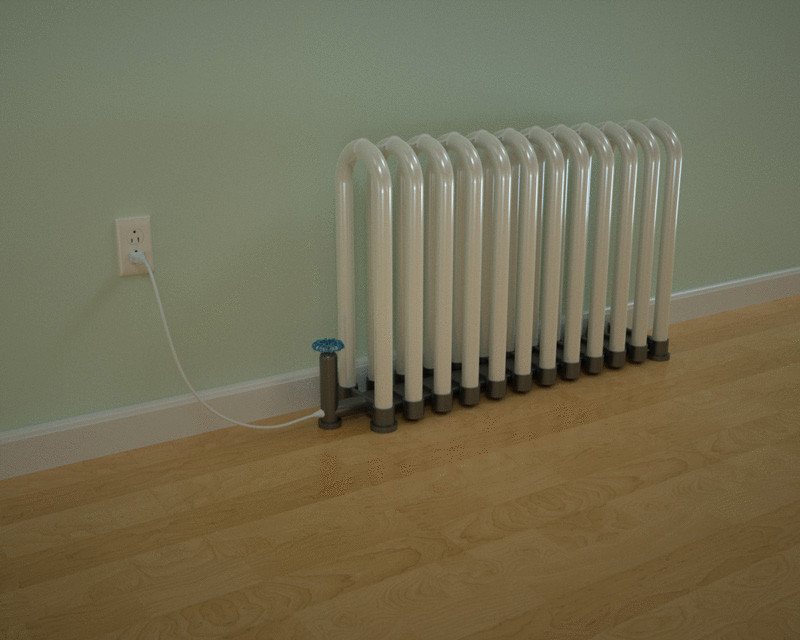

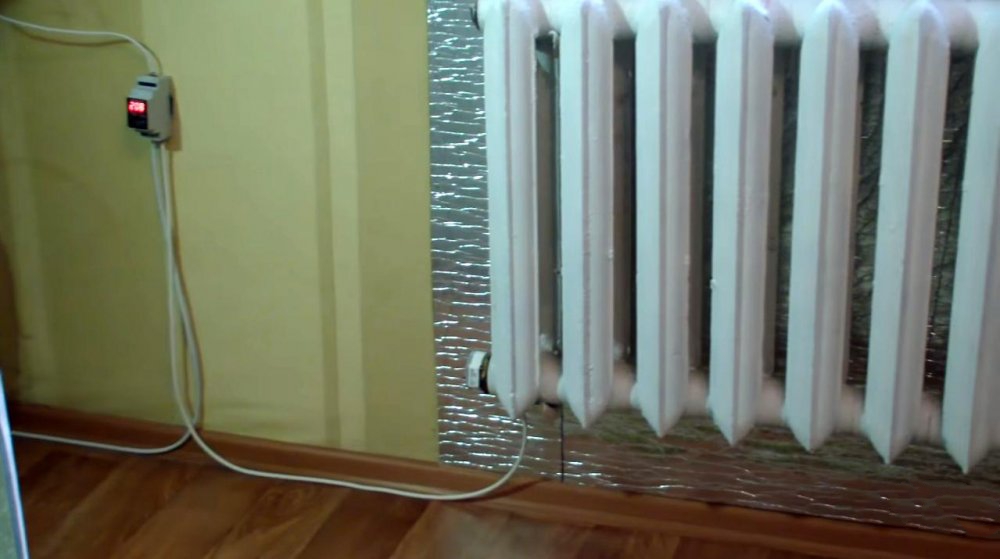

Электрический радиатор

Если в помещении нет центральной системы отопления, поставьте в радиатор электрический ТЭН. Однако конструкцию батареи придётся усложнить:

  1. ТЭН внутри батареи не касается стенок труб и устанавливается максимально низко.
  2. Вода в радиаторе должна легко циркулировать через нагревательный элемент.
  3. Добавьте в самой верхней точке расширительный бачок для выдавливания излишков жидкости. Для этого верхний регистр радиатора делают с уклоном.
  4. Материал корпуса ТЭНа и стенок батареи не должны вызывать разность потенциалов, так как в обратном случае стык будет ржаветь и пропускать воду.

Медный

Медь очень проста в обработке. Стоит запомнить — медь, остывшая на воздухе, упрочняется, но если нагретую медь резко охладить, она становится мягкой, отжигается.

Отожжённая трубка легко гнётся, если её набить песком — медную батарею можно собрать любой формы.

Медь при создании радиатора обладает двумя преимуществами — отличной пластичностью и стойкостью к коррозии. Это даёт возможность применять относительно тонкие и лёгкие трубы.

Они имеют наивысший коэффициент теплопередачи. Соответственно, на одинаковой площади можно уложить больше трубок и батареи быстрее реагируют на настройку температуры антифриза.

Регистровая схема радиатора позволит избежать высокого гидродинамического сопротивления даже в случае небольшого диаметра трубок.

Единственный недостаток — значительная цена радиатора.

Полезное видео

Ознакомьтесь с видео, в котором показывается процесс изготовления радиатора из профильной трубы.

Купить или сделать самому

Лучше приобрести готовый радиатор, собранный в заводских условиях. Если же такой возможности нет — вооружитесь терпением и сварочным аппаратом, и пусть даже не с первой попытки, но сделаете хороший герметичный радиатор.

Устройство батареи простое, не требующее особых навыков слесаря, но важно качественно соединить все детали. От этого зависит эксплуатация системы отопления, так как чинить её в холодное время года будет затруднительно.

Если вы не обладаете достаточными навыками сварки, посмотрите несколько обучающих видео, почитайте учебник по сварке, пообщайтесь с опытными людьми. Обязательно потренируйтесь на ненужных деталях, и в случае хороших результатов смело и не спеша беритесь за работу по изготовлению радиатора.

Батареи отопления своими руками для частного дома

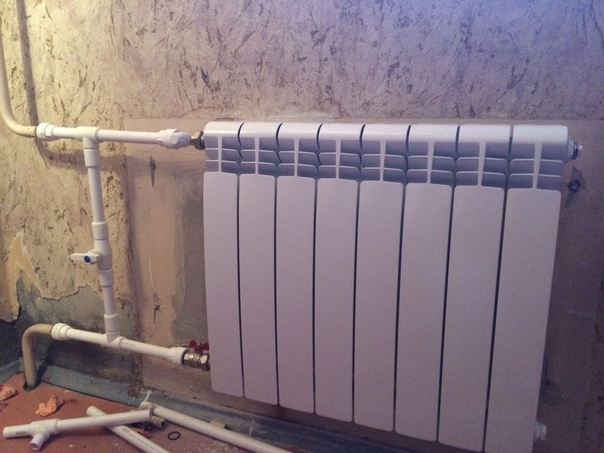

Ставим радиатор отопления своими руками

Установка радиатора отопления своими руками — очень серьезное решение. К этому нужно готовиться, чтобы не получить аварийных последствий. В многоэтажном доме лучше вызвать специалистов, иначе можно затопить себя и соседей снизу. В помещениях частного дома можно ставить самодельные батареи собственными руками. Изготовление радиаторов — дело не очень сложное.

Как установить?

Чтобы установить радиаторные батареи отопления, нужно знать систему разводки. Она может быть двухтрубная или однотрубная. При однотрубной системе требуется ставить байпас. Это перемычка между трубами прямой и обратной подачи теплоносителя. Этот небольшой прибор можно отключить в случае неполадок в системе без отключения всего отопления. Для установки радиаторов нужны уголки, запорные вентили, ниппеля и другие детали. Нужны сгоны с той же резьбой, что и на трубах отопления. Для выпуска воздуха на батарею устанавливаются краны Маевского.

Установку батарей нужно проводить с соблюдением следующих правил:

  • горизонтальные элементы системы должны иметь наклон в сторону циркуляции теплоносителя на 0,5 см на каждый метр трубы;
  • расстояние от нижней части батареи до пола должно составлять не менее 6-10 см;
  • такое же расстояние следует выдерживать между нижней частью подоконника и верхней частью радиатора;
  • от батареи до стены необходимо оставить 3-5 см.

Нужно приготовить следующие инструменты:

  • динамометрический ключ (изображение № 1), батареи отопительные;
  • герметик, пакля, уплотнительная лента, ключи гаечные, газовые, разводные, пассатижи (изображение № 2), дрель или перфоратор.

Перед навешиванием батареи на стену нужно слить воду из системы. Из нового изделия вывернуть заглушки (если они есть). С применением сгонов присоединить батарею к системе. Предварительно высверливаются отверстия и вворачиваются кронштейны. Все стыки герметизируются паклей или другими средствами.

В магазинах можно приобрести батареи разного типа. Можно купить масляный радиатор. Он работает от электрической сети. Но можно своими руками соорудить самодельный радиатор отопления.

Самодельные изделия

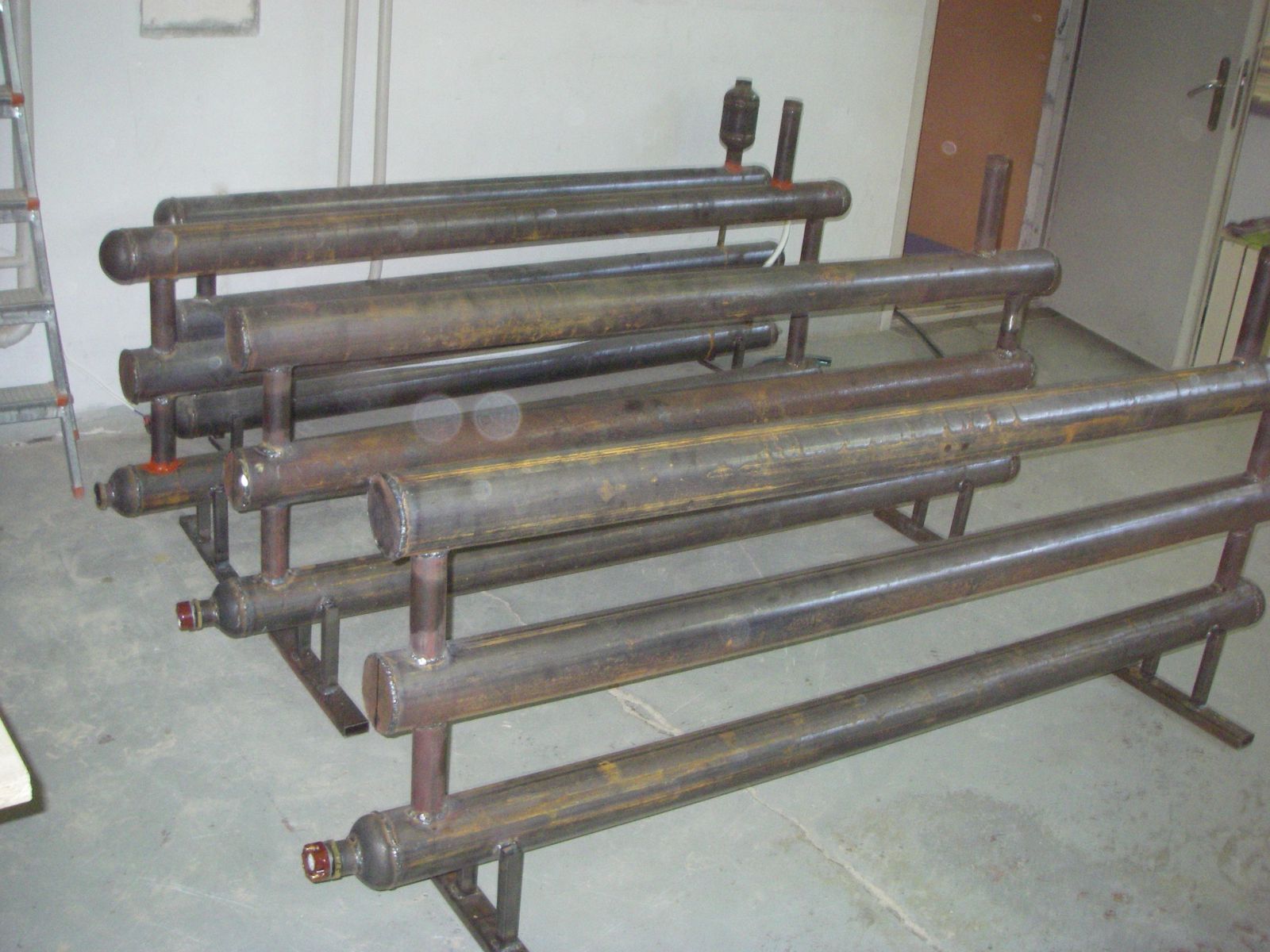

Лучше всего делать батарею из стали. Она быстро нагревается, отлично отдает свое тепло, перегрев ей не грозит. Как сделать батарею? Для ее изготовления нужно взять следующие материалы и инструменты:

  • трубу диаметром 100 мм, трубу 25 мм, листовую сталь толщиной 3 мм, 2 сгона на 25 мм;
  • сварочный аппарат, болгарку, рулетку для измерений, слесарный молоток, маркер для разметки.

Изготовление радиаторов — дело довольно распространенное. Такого рода самодельные приборы давно используются для обогрева гаража. Длина самодельной батареи из труб может быть разной. Можно сделать ее равной или меньше подоконника, можно во всю длину стены. Конструкция может быть многоярусной. Чаще всего делают двух- и трехъярусные (изображение № 3). Они идеально годятся для отопления гаража, жилых помещений. Рассмотрим пример изготовления прибора отопления длиной 80 см. Работа выполняется в следующем порядке:

  1. Закупаются необходимые материалы.
  2. Отрезаются куски длиной 80 см из трубы диаметром 100 мм. Для обрезки можно использовать сварочный аппарат или болгарку.
  3. От трубы толщиной 25 мм отрезаются куски длиной 100 мм. Для двухъярусной конструкции их нужно 2 штуки, для трехъярусной — 4, четырехъярусной — 6 штук.
  4. Из листовой стали вырезаются круги с диаметром основной трубы.
  5. На расстоянии 50 мм от краев большой трубы вырезаются отверстия 25 мм диаметром.
  6. Завариваются торцы трубы вырезанными из листовой стали кругами.
  7. Толстые трубы свариваются короткими тонкими отрезками.
  8. На верхнем и нижнем ярусе привариваются сгоны.

Радиатор для отопления гараж или комнаты готов. Осталось проверить его герметичность. Для проверки нужно заглушить нижний сгон и через верхний залить в батарею воду. Если на сварочных швах нет подтеков, можно считать проведенную работу качественной. При обнаружении подтеков необходимо отметить их места мелом или маркером, слить воду и проварить шов еще раз. Батарею без подтеков устанавливают на свое место. Кран Маевского на нее устанавливать нет необходимости. А вот труба должна быть с толщиной стенки не менее 3,5 мм. Сварщик должен обладать определенным опытом работы. Поверхность швов шлифуется болгаркой.

При необходимости нужно увеличить теплоотдачу. Из стали толщиной 1-2 мм вырезаются и ввариваются в батарею дополнительные экраны. Чем больше экранов, тем теплее будет в помещении гаража или комнаты.

Батарея отопления, сделанная из трубы большого диаметра, обойдется гораздо дешевле, если трубу купить в пункте приема металлолома. Экран для радиатора отопления увеличивает теплоотдачу прибора. Но не стоит применять различные декоративные пластмассовые, деревянные или металлические решетки. Трудно будет убирать пыль за ней. Количество тепла, идущего от обогревательного прибора, значительно снизится. Необходимо учитывать и следующие советы мастеров-профессионалов:

  • теплоноситель не должен быть горячее 130°C;
  • вода в трубах должна быть в соответствии с нормативами;
  • нежелательно держать батареи пустыми;
  • нельзя использовать части тепловой магистрали в качестве элементов электросети.

Вернуться к оглавлению

Заключение по теме

Бытовые устройства отопления, которые можно купить в магазине, красиво выглядят, безопасны в использовании. Но далеко не всегда их приобретение оправдано. Гораздо дешевле можно изготовить подобный прибор своими руками.

Для него не нужно масло и электричество. Приборы из труб широко используются в гаражах. Довольно часто их устанавливают в частном доме. Такие приборы окрашивают, умельцы даже полируют их. Не рекомендуется ставить около них декоративные решетки.

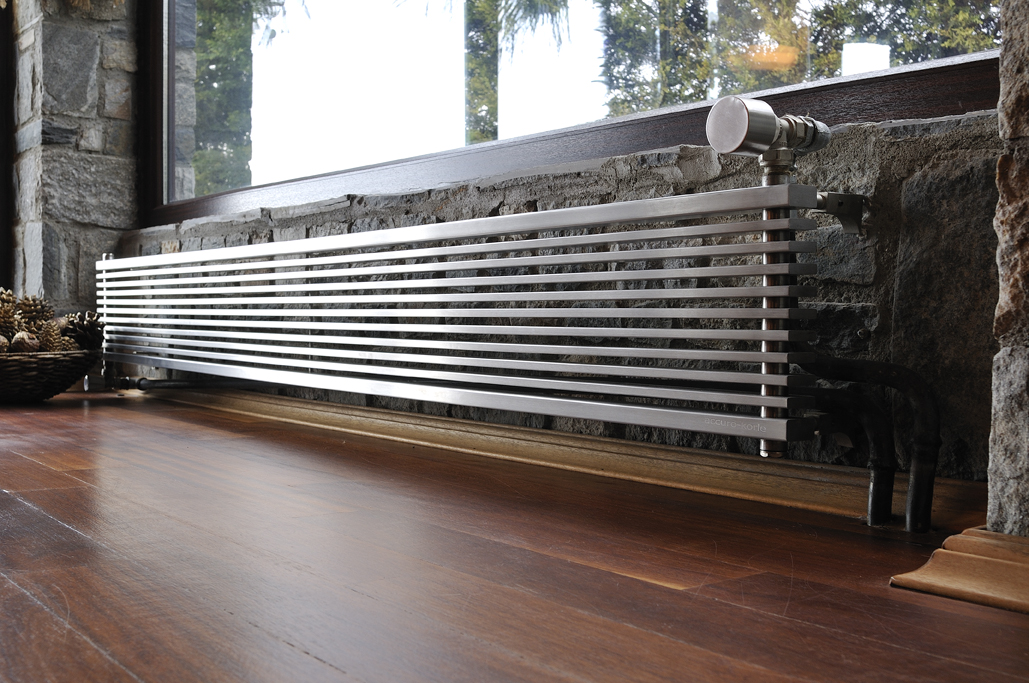

В частном доме и гараже можно установить плинтусные обогреватели. Они занимают мало места, выглядят вполне презентабельно. При наличии опыта в деле создания отопительных систем можно смонтировать вакуумный радиатор отопления.

Установка радиаторов отопления своими руками в частном доме

Частный дом – территория, на которой не властны наши работники коммунального хозяйства. Поэтому, приходится все работы производить самим или приглашать специалистов. Но, руки чешутся сделать все лично, да и сэкономить можно неплохо. Рассмотрим тот случай, когда в доме уже есть система отопления и требуется установка радиаторов.

Для начала попробуем разобраться, какой именно вид радиатора больше подойдет для отопления жилья. Современные технологии данной отрасли хозяйства предлагают несколько вариантов: алюминиевый, биметаллический, стальной и чугунный. Поговорим о преимуществе и недостатках каждого из них.


Радиаторы из алюминия.
Современные отопительные устройства, имеющие хорошее дизайнерское исполнение . Данные устройства имеют очень большой показатель отдачи тепла, что является неоспоримым преимуществом радиаторов такого типа. Особенностью алюминиевых батарей считается тот факт, что половина выделяемого тепла они излучают, а другую половину выделяют конвекционным способом. Очевидным плюсом считается сложная форма радиатора, которая за счет дополнительных участков, выполненных в виде ребер, имеет большую площадь обогрева. Эти небольшие, на вид увеличения, дают с каждой секции прибавку на 0,5 кв. м обогреваемой площади. В алюминиевых радиаторах небольшая тепловая инерция. Прогрев ощутимо заметен минут через десять после начала работы. Плюсы алюминиевой батареи:

– получение максимальной теплоотдачи. В этом «вина» алюминия, отличного теплопроводного материала;

– относительно низкая стоимость по сравнению с аналогичными батареями;

– отличное внешнее оформление;

– большая площадь проходного сечения;

– легкость металла. Такие радиаторы удобно устанавливать и транспортировать;

– держат большое давление до 18 атм.

К минусам можно отнести небольшой срок эксплуатации радиатора – до 10 лет, подверженность коррозии и периодический спуск воздуха через клапан с верхнего коллектора.

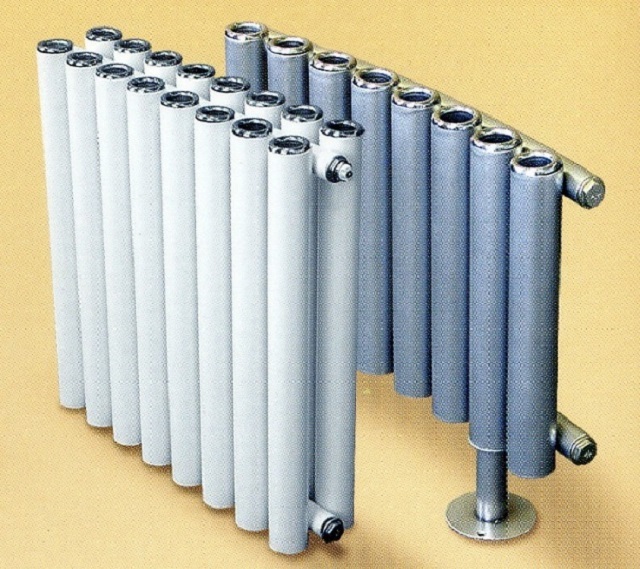

Радиаторы из стали.
Они просты в своем обслуживании, имеют небольшую инерционность. Обычно выполняются в виде двух пластин, толщиной 1,25 мм, например радиаторы kermi . Все пластины радиатора свариваются между собой. Преимущества такого типа батарей:

– большая площадь отопления.

Недостатком можно считать не высокую долговечность работы – около 10 лет.


Биметаллические радиаторы.
Новейший тип радиаторов . Объединил в себе плюсы вышеперечисленных батарей. Изготовлен из двух металлов – стали и алюминия. Их очевидные достоинства:

– выдерживают давление до 20 атм;

– долговечность. Рабочий срок службы превышает 20 лет;

– не боятся коррозии.

По сравнению с алюминиевыми и стальными радиаторами дороже по стоимости.


Чугунные радиаторы.
Наши старые знакомцы. Первопроходцы в системах отопления. Современные чугунные батареи совсем не похожи по виду на прежние громоздкие устройства. Положительные качества таких радиаторов.

– Способность обогревать помещение как конвекционным методом, так и благодаря тепловому излучению;

– надежность и долговечность. Равнодушны к частым сливам воды из секций, не боятся грязи внутри;

– выдерживает любые неприятные внешние условия;

– медленно охлаждается, сохраняя долгое время тепло.

У них есть свои недостатки. Это относительно невысокая температура нагрева, которая с годами становится меньше и менее привлекательный дизайн.


Чтобы присоединить выбранную батарею к имеющимся трубам надо обеспечить себя сгонами соответствующей резьбы. На сгон необходимо накрутить втулку, которая потом «уйдет» в радиатор. Сваривать – более громоздкий и неудобный способ, если вдруг потребуется демонтаж. Также следует установить кран Маевского, который поможет согнать воздух при необходимости.

Перед монтажом следует перекрыть контур отопления и слить из системы остатки воды. Внимательно проверить уровень по горизонтали и вертикали, исходя из принятых строительных нормативов. Выкрутить имеющиеся заглушки. Если контур двухтрубный, то байпас устанавливать не стоит. Он подойдет только для однотрубного контура. В первом случае устанавливается сгон и вентиль. Через них подключаем радиатор к системе. Для лучшей герметизации можно применить паклю и уплотнитель. При работе с алюминиевыми и стальными батареями рекомендуется не снимать упаковку, во избежание царапин.

Радиатор отопления: собираем своими руками

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

  • для изготовления можно использовать материал, который уже был в употреблении;
  • для работы понадобится доступный и простой инструмент;
  • монтаж проводится просто;
  • конструкция будет надежной и не потребует особого ухода;
  • невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

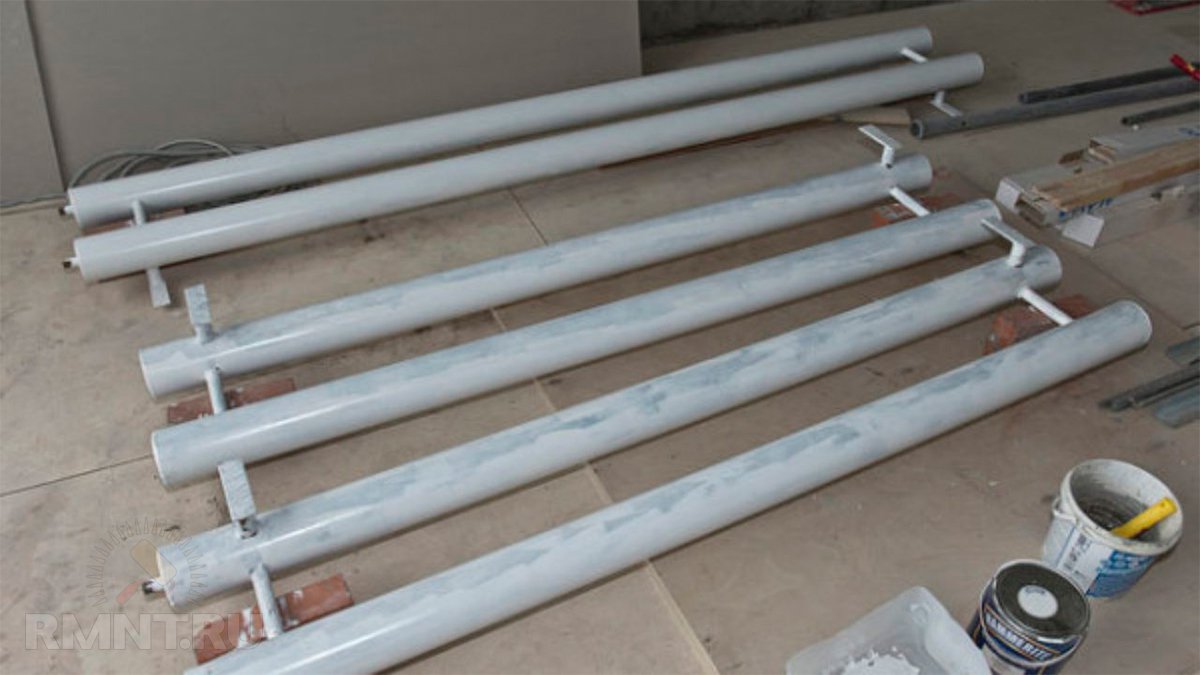

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

Радиатор отопления своими руками: как сделать

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

  • для изготовления можно использовать материал, который уже был в употреблении;
  • для работы понадобится доступный и простой инструмент;
  • монтаж проводится просто;
  • конструкция будет надежной и не потребует особого ухода;
  • невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

Монтаж радиаторов отопления своими руками

Установленные батареи

Содержание:

Монтаж радиаторов с наймом профессиональных мастеров удовольствие не из дешевых.

Часто оценив стоимость работы, монтажники выставляют просто неподъемный счет.

На этапе строительства или капитального ремонта дома итак достаточно затрат, и оплатить стоимость установки не всегда представляется возможным.

Что же, выход, однако, есть – выполнить все самому. Несмотря на кажущуюся сложность требуемых работ, установить радиаторы отопления своими руками вполне возможно.

Монтаж батарей своими руками – общая схема работы

Схема как повесить

Возможность самостоятельного монтажа батарея напрямую зависит от типа самих радиаторов.

Так, к примеру, алюминиевые радиаторы легко установить, не обладая специфическими навыками и знаниями, также не требуется и специальных узкопрофильных инструментов.

С чугунными батареями дела обстоят не так просто. При монтаже такого типа радиаторов неизбежно потребуется применение сварки.

Установку и выбор радиаторов стоит осуществлять на основе их технических характеристик и эксплуатационного назначения:

  • Подверженность воздействию агрессивных сред и устойчивость к ним;
  • Стойкость к износу;
  • Достаточный просвет для циркуляции воды;
  • Стоимость.

Важно: Правильно выбранное сочетание данных параметров является залогом долгой эксплуатации системы отопления вашего дома.

На современном рынке появились и доступны для покупки, супер легкие радиаторные батареи, монтаж которых может осуществляться на абсолютно любую поверхность.

Однако огромным минусом такого типа батарей является значительно большая стоимость в сравнении с обычными радиаторами.

Монтаж имеет свои нюансы и стандарты. К ним можно отнести расположение батареи в пространстве.

Схема подключения батареи к однотрубной и двухтрубной системе отопления



Важными параметрами в данном случае являются допустимые расстояния от стены (не менее 5 см) и от пола (также не менее 5 см). Это необходимо для того, чтобы обеспечить нормальную циркуляцию воздуха вокруг радиатора.

Важно: Залогом качественной установки радиаторов является точность расчетов и аккуратность при монтаже.

В случае отсутствия непосредственных технических навыков в данной сфере, вам необходимо досконально изучить теоретическую часть вопроса монтажа отопительной системы.

От варианта установки зависит теплоотдача



Благо в современной сети интернет предостаточно статей объясняющих по шагам установку радиаторов. Также существует достаточное количество интернет-форумов, пройдя простую регистрацию на которых, вы можете получить доступ к рассказам профессионалов и даже получить их совет в конкретной ситуации.

Все это поможет вам грамотно составить схему системы отопления, которая просто необходима для проведения монтажных работ.

Инструмент, который вам понадобится

Набор инструментов, который потребуется для самостоятельного монтажа радиаторных батарей. Некоторые инструменты, возможно, придется взять попользоваться у знакомых или купить:

  • плоскогубцы;
  • отвертка или шуруповерт;
  • дрель с ударным механизмом;
  • победитовое сверло;
  • уровень.

Сэкономить на покупке специального комплекта ключей для скручивания элементов батареи, вы можете приобретением полностью собранных элементов отопления.

Расчет размеров и установка

Установка — строго под уровень!

Для создания комфортной температуры зимой необходимо провести расчеты количества радиаторов и секций в них для каждой отдельно взятой комнаты. Площадь отапливаемых помещений разнится и требует индивидуального подхода.

Формула для расчета оптимального количества секций в радиаторных батареях – на 1 квадратный метр площади требуется 1КВт мощности. Если в комнате более одного окна, то следует умножить полученные в результате расчетов на коэффициент 1,3.

Непосредственно установка производится в следующей последовательности:

  1. Если производится замена старого радиатора на новый, то необходимо спустить воду с системы отопления при помощи насоса, для максимального освобождения от воды. Выключить котел или другую используемую тепловую установку, в случае ее работы на момент проведения монтажных работ, затем аккуратно демонтировать старую батарею.
  2. Собранную из секций новую батарею необходимо установить на стену, предварительно создав на ней крепления (для монтажа чугунных или алюминиевых батарей достаточно двух креплений к стене, для пластиковых труб креплений должно быть больше) Примените уровень для нахождения оптимального расположения.
  3. Далее требуется отметить места, где будет осуществляться соединение элементов системы отопления со стояком.
  4. Выполните резьбу на отмеченных местах.
  5. Накрутите требуемые элементы.
  6. Проверьте герметичность соединений.

Смотрите видео-урок от профессионала:

Важно знать: Во избежание протечек используйте при установке батарей отопления динамометрические ключи соответствующего диаметра. При установке алюминиевого радиатора обязательна установка воздушного клапана, необходимого для стравливания воздуха из системы. Такая работа тоже производится с использованием динамометрических ключей – усилие не больше 12кг.

Вот и все особенности установки радиаторов отопления своими руками, которые следует учесть.

материалы, технология выполнения своими руками, варианты техники декора

Одним из элементов комнат в каждой квартире являются батареи отопления. Однако выглядят они довольно непрезентабельно даже при условии проведения ремонта. Этот скучный предмет обстановки многих удручает своим непритязательным обликом. Поэтому многие ищут решения, как изменить его. Кто-то производит замену чугунных радиаторов на плоские, которые имеют более презентабельный внешний вид. Они легко вписываются в интерьер помещения, не выделяясь.

Если вы хотите изменить облик батареи отопления в своей квартире, желаете, чтобы она гармонировала с другими элементами интерьера, то в этом вам поможет техника оформления непрезентабельных предметов в настоящее произведение искусства. Для этого потребуется выполнить ряд манипуляций с использованием обычной бумаги.

Техника преображения радиаторов центрального отопления называется декупаж. Она доступна для каждого владельца квартиры. Даже не обладая какими-то особыми навыками, вы можете создать декор батареи отопления своими руками. Самое главное — иметь терпение и необходимые материалы для изменения внешнего облика батареи.

Немного о технике оформления

Декупаж — красивое слово, которым обозначается техника аппликации. Если она выполнена по всем правилам и во время нее использовались качественные материалы, то по своему виду она вполне сравнима с настоящей росписью. Для тех, кто только недавно стал изучать мир различных самодельных поделок и задумок, техника декупажа батарей отопления своими руками может стать самым простым решением для изменения привычного облика радиатора отопления.

История появления

Декупаж — французское слово и в переводе оно означает «вырезать». Техника декупажа предполагает украшение различных предметов с использованием мотивов, вырезанных из бумаги.

Эта техника возникла в Китае, где ее впервые стали использовать крестьяне. Они применяли ее для украшения обычных предметов своего быта, используя бумагу красочных оттенков. Обычные предметы приобретали яркий эффектный вид. Вместе с лаковой мебелью в Европу спустя время попала и эта техника оформления предметов. Мода на все восточное во многом поспособствовала распространению декупажа на европейском континенте.

В технике декупажа трехслойные салфетки — самый популярный материал. Именно поэтому нередко эту технику называют салфеточной. Ее использование при оформлении предметов интерьера и различной мебели позволяет освежить вид и вернуть им жизнь. Они становятся более красочными и приобретают привлекательный вид, прекрасно дополняя помещение.

Украшаем батарею: материалы

У тех, кому довелось увидеть мебель, оформленную техникой декупажа, часто возникает желание сделать что-то подобное с элементами интерьера в своей квартире. Если вы тоже захотели попробовать себя в этом новом деле, то у вас, конечно же, возникает вопрос, каким образом сделать декупаж батарей отопления. Стоит сказать, что здесь нет ничего сложного.

Если вы хотите, чтобы батарея в квартире приобрела эффектный и яркий вид, стала прибором оформления с более оригинальным видом, утратила свой скучный вид, то в этом случае сначала необходимо подготовить необходимые материалы и инструменты для реализации этой техники:

  • Карта для декупажа. В случае ее отсутствия подойдут обычные салфетки с рисунком, которые вам больше всего нравятся.
  • Клей ПВА;
  • Белая эмаль;
  • Акриловые краски;
  • Термостойкий лак;
  • Наждачная бумага;
  • Набор кистей.

Поклонники этой техники рекомендуют для выполнения работ использовать строительный клей ПВА, а не тот, который предлагается в канцелярских магазинах. Строительный состав обладает более высокими свойствами в плане склеивания. Вдобавок, его отличает более высокое качество.

Подготовительные работы

Приступая к работам по оформлению техникой декупажа батареи из чугуна, необходимо сначала заняться подготовкой радиатора. Она предполагает обработку прибора обогрева, которая включает:

  • Очистку влажной тряпку радиатора от грязи и пыли. После завершения работы по уборке нужно выждать, когда он высохнет;
  • Далее выполняется обработка поверхности изделия наждачной бумагой;
  • Когда поверхности радиатора приобретут гладкую поверхность, можно переходить к окрашиванию батареи белой краской. Следует помнить о том, что используемая краска является токсичным материалом, поэтому при выполнении окрасочных работ необходимо работать в респираторе. Вдобавок к этому до начала окрашивания следует открыть окно;
  • После нанесения красочного материала необходимо подождать, пока он хорошо высохнет. Оптимально, если с момента нанесения краски на батарею и до приклеивания на неё аппликации из бумаги пройдет не менее 15 часов.

Пока батарея высыхает, не тратьте времени впустую, а подготовьте мотивы для аппликации. Если вы используете готовую карту для декупажа, на которую нанесен какой-либо пейзаж, то следует замерить габариты батареи и каждой из её секций. Потом эти размеры необходимо нанести с обратной стороны карты, а затем по ним вырезать мотивы.

Декупаж салфетками

Используя этот элемент декора, следует поступать по-другому:

  • Понравившиеся детали вырезаются в необходимом количестве;
  • Потом примеряются на месте будущего размещения. Это нужно для того чтобы, когда батарея полностью высохнет, вы могли бы приступить сразу к декупажу, не делая перерывов в работе на поиск нового декора.

Творим на батарее

После высыхания белой эмали, используя подготовленные мотивы и инструменты, можно начинать украшение батареи. Лучше всего делать это в направлении сверху вниз. Это более правильный подход, поскольку в процессе оклеивания изделия из бумаги могут увеличиваться в своих размерах.

Если начинать оформление батареи сверху, то можно не сомневаться, что край получится аккуратным. А если появятся лишние детали, то их можно легко засунуть или вообще обрезать.

Для декупажа своими руками можно использовать:

  • отдельные мотивы небольшого размера;
  • цветы;
  • фигурки животных.

В этом случае процесс наклеивания лучше начинать от центра мотива, постепенно разглаживая его к краям. Не нужно спешить во время работы. Лучше всего придерживаться среднего темпа. В этом случае бумага не будет успевать просыхать. К тому же вы избежите разрыва размокшего рисунка.

Когда все бумажные наклейки окажутся на своем месте, можно переходить к выполнению корректировки краев рисунка. Для этого используем акриловые краски, если в этом есть необходимость и у вас имеются способности художника.

И акриловой краске, и слою клея ПВА, нанесенному на бумагу, необходимо дать время высохнуть. Когда поверхность будет абсолютно сухая, можно использовать термостойкий лак и покрыть им батарею. Закончив с этим, декупаж можно считать завершенным. Теперь вы можете оценить все великолепие вашей новой батареи, которая превратилась из обычного прибора отопления в настоящий шедевр, украшающий интерьер вашего помещения.

Если вам пришлась по душе такая работа по оформлению батарей, то вы можете переместиться в другую комнату и, используя те же инструменты и материалы, украсить другую батарею вашей квартиры. Возможно, расположенный в ней старый радиатор тоже нуждается в украшении. Выполнив работы качественно, можно получить еще один оригинальный предмет интерьера в своем жилище, который будет вызывать восхищение не только у вас, но и у ваших гостей.

Заключение

Если вы хотите, чтобы ваше жилище выглядело оригинальным, то необязательно приобретать дорогие обои или тратиться на покупку элитной мебели. Вы можете украсить его своими силами, потратив минимум денег. Декупаж поможет вам в этом. Эта техника оформления доступна для каждого. Главное – иметь желание изменить привычный облик в своем жилище. Обратив внимание на скучные батареи отопления, вы можете проявить фантазию и создать уникальные по виду и красоте радиаторы отопления. Они станут прекрасным дополнением интерьера, будут хорошо гармонировать с другими элементами интерьера. Украшение батарей техникой декупажа позволит превратить их изюминку интерьера вашей квартиры. Так что не упускайте такой возможности.

Оцените статью: Поделитесь с друзьями!

Сборка и монтаж радиаторов отопления своими руками

Радиаторы отопления – важный элемент отопительной системы квартиры или частного дома. Ошибки при их сборке и монтаже могут обернуться самыми неприятными последствиями, поэтому если вы решили установить радиатор отопления самостоятельно, воспользуйтесь инструкцией и советами специалистов, которые помогут выполнить работу правильно.

Типы радиаторов отопления

Особенности сборки и монтажа батарей отопления во многом зависят от материала, из которого изготовлены изделия. Выделяют следующие типы радиаторов:

  • Алюминиевые. Достоинствами этого типа радиаторов являются малый вес и хорошая теплоотдача, недостатками – вероятность поломки при перепадах давления в системе отопления и восприимчивость к химическому составу воды.
  • Стальные. Стальные батареи отопления – одни из самых популярных, поскольку имею много плюсов: высокую теплоотдачу, низкую тепловую инерционность, эстетичный вид, доступную цену. Единственный минус стальных радиаторов: подверженность коррозии в открытой системе отопления.
  • Чугунные. Достоинства батарей из чугуна: долговечность и износостойкость, недостатки: высокая тепловая инерционность, большой вес.
  • Биметаллические. Биметаллические радиаторы изготавливают из сплава алюминия и стали. Они обладают хорошей теплоотдачей, отличным показателем рабочего давления и современным дизайном, но отличаются высокой ценой.

Как собрать радиатор отопления?

  1. Расположите секции радиатора на ровной поверхности.
  2. Зачистите торцы секций до чистого металла мелкой наждачной бумагой. Это необходимо для того, чтобы предотвратить коррозию и течь.
  3. Установите в пол-оборота ниппель-гайки. Для герметичности стыков сверху наденьте прокладки из паронита или силикона.
  4. Соедините секции между собой, поочередно затягивая гайки сначала руками, затем ключом.
  5. После соединения всех секций на свободные отверстия с одной стороны установите заглушку, а с другой – кран Маевского (устройство для выпуска воздуха из радиатора).
  6. Проверьте прочность всех соединений, затем переходите к установке изделия.

На что обратить внимание при монтаже различных типов радиаторов?

Алюминиевые радиаторы монтируют на специальные кронштейны, которые предварительно крепятся к стене. При монтаже чугунной батареи нужно учитывать вес изделия и прочность несущей конструкции. Многосекционные батареи из чугуна советуют устанавливать на монтажные ножки, которые, как правило, поставляются в комплекте с радиатором. Если вес батареи больше ста килограммов, рекомендуется использовать дополнительные подпорки.

Чтобы избежать возможных механических повреждений монтаж биметаллических и стальных радиаторов следует выполнять, не снимая защитную пленку завода-изготовителя. Так же как и алюминиевые батареи, биметаллические и стальные радиаторы крепятся к стене с помощью кронштейнов. Благодаря малому весу изделий, их можно крепить практически к любой поверхности: бетонной стене или перегородке из гипсокартона. В первом случае для крепления кронштейнов используются дюбели и цементный раствор, а во втором – двухсторонняя крепежная арматура.

Вне зависимости от типа радиатора отопления, монтаж изделия необходимо осуществлять в строгом соответствии с прилагающейся инструкцией. Перед началом работ продумайте алгоритм действий, выберите место установки и подготовьте инструменты, и только потом приступайте к сборке и монтажу радиатора отопления. Если вы не уверены в том, что все сделаете правильно, лучше обратитесь за помощью к специалистам. Профессиональная сборка и монтаж радиатора позволят в будущем избежать протечек и потерь тепла.

Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

  • демонтаж старой батареи;
  • разметка для крепления новой;
  • установка кронштейнов и навес радиатора;
  • сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
  • присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт. ру

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

Как работают тепловые батареи?

Что такое тепловая батарея?

Любую тепловую массу можно по определению назвать тепловой батареей, поскольку она способна накапливать тепло. В контексте дома это означает плотные материалы, такие как кирпич, кладка и бетон. Даже кувшин с водой, стоящий в солнечном окне, является своего рода тепловой батареей, поскольку он улавливает, а затем выделяет тепло от солнца.

Хорошо утепленный бетонный пол также действует как тепловая батарея; как только вы накачаете его полным теплом, он долго остынет (в зависимости от толщины), и в течение этого времени он регулирует внутреннюю температуру.

Одно из практических применений для получения максимальной отдачи от излучающего бетонного пола, так как тепловая батарея может быть в областях с колеблющимися энергозатратами - вы можете настроить пол на таймер, чтобы он включался только в часы с низким тарифом (с 19:00 до 7:00 в Онтарио Например). В течение двенадцати часов, когда он выключен, он действует как батарея, медленно выделяя накопленное тепло, поэтому вам не придется платить по более высоким тарифам в часы пик.

MIT Solar House через Викимедиа

По мере того, как вы приближаетесь к области активных систем аккумулирования тепла, одним из наиболее распространенных типов тепловых батарей (не то чтобы их много) является огромный резервуар для воды, закопанный в землю, который нагревается. солнечными тепловыми панелями.

Даже этот тип системы не нов, первый дом в Соединенных Штатах с активной системой солнечного отопления был построен в 1939 году в кампусе Массачусетского технологического института (Массачусетский технологический институт) и находился на вершине огромного резервуара с водой, который нагревается. тепловыми солнечными батареями.

Тепловая батарея MIT Solar House через Викимедиа

Что такое тепловые батареи с фазовым переходом?

Использование «фазового перехода» немного поднимает планку - оставайтесь со мной, это будет весело, обещаю 🙂

Для превращения материала из твердого в жидкое требуется значительное количество энергии. Эта энергия высвобождается позже, когда материал снова затвердевает. Пока происходят эти преобразования, и материал либо поглощает, либо выделяет энергию, температура остается постоянной. Как только фазовый переход завершится, материал снова начнет изменять температуру.

Итак, что это означает на самом деле? Это означает, что для того, чтобы растопить воду, воск, металл, камень или что-то еще, вам нужно накормить его тонной энергии. но при этом температура не меняется.Таким образом, ваша «батарея» имеет больше энергии, и вы можете хранить больше тепла в том же объеме пространства.

Трудно использовать температуру плавления 0 ° Цельсия, но воск плавится при температуре около 37 ° Цельсия (в зависимости от его точного химического состава), что идеально подходит для сбора и хранения тепла от солнечных тепловых коллекторов.

Как построить тепловую батарею:

Если у вас есть солнечная панель, собирающая тепло (непосредственно нагревающая воздух или жидкость, а не генерирующая энергию с помощью фотоэлектрических элементов), вы можете использовать ее для зарядки своей тепловой батареи. Представьте себе это - большой резервуар с воском (или водой), который нагревается нагревательными змеевиками от солнечного коллектора. Через этот же резервуар проходит другой змеевик, который отбирает тепло, чтобы перекачивать его через ваш лучистый пол или любую другую систему распределения тепла, которая у вас есть.

Удельная теплоемкость:

Если вы возьмете твердый парафин (теплоемкость Cp = 2,5 кДж / кг · K и теплота плавления 210 кДж / кг), скажем, 1 кг, при комнатной температуре вам потребуется 2,5 кДж (килоджоулей) тепла, чтобы Блок 1 кг выдерживает температуру от 20 ° C до 21 ° C.Чтобы температура повысилась с 21 ° C до 22 ° C, вам также потребуется 2,5 кДж (то есть такое же количество энергии).

Парафин плавится примерно при 37 ° C. Если она упадет до 36 ° C, вам снова потребуется всего 2,5 кДж, чтобы вернуть ее к 37 ° C, но вам потребуется 210 кДж (в 84 раза больше), чтобы перейти с 37 до 38 ° C.

Это связано с тем, что для того, чтобы расплавиться, необходимо разорвать некоторые химические связи в твердой решетке, что требует дополнительной энергии. Итак, в целом, если при температуре 20 ° C лежит килограмм парафина, вам понадобится 252 штуки.5 кДж, чтобы довести его до 38 ° C.

Бетон является одним из наиболее распространенных строительных материалов с высокой теплотворной способностью. В отличие от парафина, 1 кг бетона (Cp = 0,88 кДж / кг · K) потребует 15,8 кДж, чтобы сделать то же самое. Для воды (Cp = 4,18 кДж / кг · К) необходимое количество энергии составит 75,2 кДж.

Количество вложенной энергии - это количество энергии, хранящейся в материале, поскольку эта энергия позже будет высвобождаться, когда материал снова остынет до 20 ° C или комнатной температуры. Хотя существует множество материалов, которые можно использовать для аккумулирования тепла, это всего лишь краткое сравнение некоторых из наиболее широко доступных.

Итак, парафин может сохранять в 16 раз больше тепла на килограмм, чем бетон, и в 3,4 раза больше, чем вода. Таким образом, хотя вода может быть не лучшим материалом для хранения тепла, она, безусловно, является наиболее доступной по цене и легкодоступной.

Значение Cp, указанное в тексте выше, относится к теплоемкости материалов.

q = м Cp ΔT

где:

q = энергия [Дж]

m = масса материала [кг]

Cp = теплоемкость материала [кДж / (кг · K)]

ΔT = разница температур [K или ° C]

Подробнее о дизайне пассивных солнечных домов здесь

Схема термобатареи предоставлена ​​компанией Alternative-Photonics.com /

Диаграммы тепловых батарей любезно предоставлены компанией Alternative Photonics.

резисторов - Как сделать эффективный малогабаритный обогреватель с питанием от батареи?

Неразумно использовать внутреннее сопротивление аккумулятора для его нагревания, если он уже холодный, так как причина, по которой вы не хотите, чтобы они были холодными, заключается в том, что они разлагаются раздражающим образом, если вы разряжаете их в холодном состоянии, поэтому затем разряжать их для разогрева является . ... победить цель.Вы можете использовать импульсный ток, чтобы согреть их, когда они нагреются, или даже полагаться на статический ток, потребляемый системой, чтобы согреть их, но это требует хорошего знания ваших ячеек и системы, а также некоторых дополнительных математических расчетов или очень хороших предположений. .

У любого «провода нормальных людей» есть сопротивление. В наши дни я должен добавить процитированный фрагмент, чтобы люди не жаловались на суперпроводники, но если вы летите при таких низких температурах, наймите экспертов, чтобы они вам помогли ;-).

В профессиональном проекте я бы использовал хорошо управляемый нагревательный элемент для генерации тепла, но в личных хобби-проектах я просто брал очень тонкий провод, такой как любая эмалированная медь AWG38, которую я где-то нашел, и наматывал его вокруг каждого клетка.Пока я не добрался до десятков Ом, может быть, сотен, в зависимости от энергии, которая мне понадобится, последовательно или параллельно, все возможно. Затем вы можете запитать его небольшим количеством энергии, чтобы нагреть элементы снаружи, гораздо меньшим количеством тока, чем вам нужно, чтобы пропустить через саму батарею, а также уменьшив ваши потери при управлении этой схемой нагрева. Но вместо тонкой проволоки вы можете использовать резистивную проволоку, это зависит от того, какой процесс для вас проще. Много тонких или несколько оборотов резистивного.Когда вы используете много тонкой проволоки, попробуйте использовать что-то вроде эмалированной проволоки, иначе избежать коротких замыканий сложно, потому что вам не нужен пластик, вам нужен хороший контакт. Что касается резистивного, убедитесь, что вы не увеличили мощность слишком высоко, так как пластик на батареях может расплавиться там, где есть плохой контакт, и это может вызвать короткое замыкание с металлическим корпусом. Или добавьте термопасту и термоусадку вокруг готового объекта.

Следующим шагом является управление элементом с помощью схемы операционного усилителя или микроконтроллера, многие из которых можно найти в Интернете. Я подозреваю, что "управление низковольтным нагревателем" может быть хорошим термином в Google.

Или убедитесь, что утечка тепла наружу и постоянное выделение тепла таковы, что система естественным образом балансирует между 10 и 30 градусами в зависимости от наружной температуры, когда вы просто включаете обогреватель в холодную погоду.

В любом случае, если вы хотите снизить потребление энергии, это будет включать в себя прогон мельничной изоляции. Чем лучше изоляция, тем меньше энергии необходимо для поддержания тепла.Благодаря бесконечной изоляции вам не потребуется энергия, чтобы согреть их. Но это будет ... сложно.

Я бы сказал, что с (очень) хорошей изоляцией, предполагая, что вы стремитесь к хорошей работе при температуре не ниже -20 ° C на улице, вы должны иметь возможность использовать 1 Вт или меньше, чтобы согреться. Возможно, вам понадобится дополнительный элемент, чтобы изначально согреть их немного большей мощностью. Но опять же, разогрев лучше всего проводить с небольшим током терпеливо, так как в холоде большие токи - не лучшее решение для литий-ионных батарей.

Что касается требований к питанию и тому подобного, вам необходимо провести небольшое исследование нижних уровней того, что называется «термодинамикой». Изоляционные материалы обладают термическим сопротивлением, что означает, что при определенной разнице температур они пропускают определенное количество энергии. Чем больше слоев вы используете, тем больше сопротивлений последовательно, тем меньше утечки. Посмотрите «Теплопроводность и / или тепловое сопротивление», чтобы узнать, какое сопротивление провода (в данном случае электрическое) вам нужно, поищите такие вещи, как «закон Ома» и «ток, напряжение и мощность».Мощность в ваттах соотносится с джоулями во времени, E = P * t, я подарю вам это в подарок. Где E - энергия в Джоулях, P - мощность в ваттах, а t - время в секундах.

После того, как вы немного познакомитесь с вышеизложенным и узнаете, какие виды изоляции вы можете использовать и какие типы проводов (или уловки с внутренним сопротивлением батареи, решать вам!), Вы всегда можете вернуться сюда, или в Physics, или такие стеки с новыми вопросами.

Как собрать литиевую батарею для электрического велосипеда своими руками из ячеек 18650

Литиевая батарея - это сердце любого электрического велосипеда.Ваш мотор бесполезен без всей этой энергии, хранящейся в вашей батарее. К сожалению, хороший аккумулятор для электровелосипеда часто бывает самым сложным и самым дорогим. При ограниченном количестве поставщиков аккумуляторов для электрических велосипедов и множестве различных факторов, включая размер, вес, емкость, напряжение и скорость разряда, поиск именно той батареи, которую вы ищете, может быть сложной задачей и привести к нежелательным компромиссам.

Но что, если бы вам не пришлось идти на компромисс? Что, если бы вы могли собрать свой собственный аккумулятор для электровелосипеда в точном соответствии с вашими требованиями? Что, если бы вы могли собрать аккумулятор идеального размера для вашего велосипеда со всеми необходимыми функциями и сделать это дешевле, чем в розницу? Это проще, чем вы думаете, и ниже я покажу вам, как это сделать.

А теперь пристегнитесь, возьмите напиток и приготовьтесь к серьезному чтению, потому что это не короткая статья. Но в конце концов, когда вы путешествуете на своей собственной батарее для электровелосипеда, это определенно того стоит!

Заявление об отказе от ответственности: Прежде чем мы начнем, важно отметить, что литиевые батареи по своей природе содержат большое количество энергии, и поэтому крайне важно обращаться с ними с максимальной осторожностью. Создание литиевой батареи своими руками требует базового понимания принципов работы с батареями и не должно предприниматься кем-либо, кто не уверен в своих электрических и технических навыках.Пожалуйста, прочтите эту статью полностью, прежде чем пытаться собрать свой собственный аккумулятор для электровелосипеда. При необходимости всегда обращайтесь за профессиональной помощью.

Примечание. В нескольких местах этой статьи я вставлял сделанные мною видеоролики, демонстрирующие этапы сборки батареи. Батарея, используемая в видео, имеет такое же напряжение, но немного большей емкости. Все те же методы все еще применяются. Если вы чего-то не понимаете в тексте, попробуйте посмотреть это в видео.

Необходимые инструменты и материалы:

18650 варианты литиевых элементов

Ячейки

18650, которые используются во многих различных устройствах бытовой электроники, от ноутбуков до электроинструментов, являются одними из наиболее распространенных аккумуляторных элементов, используемых в аккумуляторных батареях для электрических велосипедов.В течение многих лет были доступны только посредственные ячейки 18650, но спрос со стороны производителей электроинструментов и даже некоторых производителей электромобилей на сильные, высококачественные элементы привел к разработке ряда отличных вариантов 18650 за последние несколько лет.

Эти клетки отличаются своей цилиндрической формой и размером примерно с палец. В зависимости от размера батареи, которую вы планируете построить, вам понадобится от нескольких десятков до нескольких сотен.

Существует , много, различных типов ячеек 18650 на выбор.Я предпочитаю использовать ячейки известных брендов таких компаний, как Panasonic, Samsung, Sony и LG. Эти элементы имеют хорошо задокументированные рабочие характеристики и производятся на уважаемых заводах с превосходными стандартами контроля качества. Названные марки 18650 стоят немного дороже, но, поверьте, они того стоят. Отличной ячейкой начального уровня является ячейка Samsung ICR18650-26F. Эти элементы емкостью 2600 мАч должны стоить где-то от 3 до 4 долларов в любом приличном количестве и могут выдерживать непрерывный разряд до 2 ° C (5,2 А на элемент).Я беру свои элементы Samsung 26F на Aliexpress, обычно у этого продавца, но иногда я видел здесь более выгодную цену.

Название торговой марки аккумуляторов Samsung (18650-29E рупий)

Многие люди склонны использовать более дешевые 18650, продаваемые под такими именами, как Ultrafire, Surefire и Trustfire. Не будь одним из таких людей. Эти клетки часто продаются с емкостью до 5000 мАч, но не могут получить более 2000 мАч. На самом деле, эти элементы - всего лишь заводские браки, приобретенные такими компаниями, как Ultrafire, и переупакованные в термоусадочную пленку их собственной торговой марки.Эти элементы B-качества затем перепродаются для использования в устройствах с низким энергопотреблением, таких как фонарики, где их более низкая производительность не является проблемой. Если ячейка стоит менее 2 долларов, она просто того не стоит. Придерживайтесь аккумуляторов известных производителей, например, моих любимых аккумуляторов Samsung, если вы хотите создать безопасный и качественный аккумулятор для электровелосипеда.

Ячейки Samsung ICR18650-26F прямо с завода

Когда дело доходит до покупки аккумуляторов, вы можете найти их в местном магазине или заказать их прямо из Азии.Я предпочитаю второй вариант, так как вы обычно получаете гораздо более выгодную цену прямо к источнику, даже при оплате международной доставки. Однако одно предостережение: сделайте все возможное, чтобы ваш источник продавал подлинные клетки, а не подделки. Для этого проверьте отзывы и используйте способ оплаты, который гарантирует, что вы сможете вернуть деньги, если продукт не соответствует описанию. По этой причине мне нравится покупать свои ячейки на Alibaba.com и AliExpress.com.

Для этого урока я буду использовать зеленые ячейки Panasonic 18650PF, показанные выше.Однако в последнее время я использую такие элементы 18650GA, которые немного более энергоемкие, что означает большую батарею в меньшем пространстве.

Обязательно используйте только полосу из чистого никеля

Что касается никелевой полосы, которую вы будете использовать для соединения батарей 18650, у вас будет два варианта: стальные полосы с никелевым покрытием и полосы из чистого никеля. Выбирайте чистый никель. Он стоит немного дороже, чем никелированная сталь, но имеет гораздо меньшее сопротивление. Это приведет к меньшим потерям тепла, большему радиусу действия батареи и более длительному сроку службы батареи из-за меньшего теплового повреждения элементов.

Будьте осторожны: некоторые нечестные продавцы пытаются выдать никелированную сталь за чистую продукцию. Им часто это сходит с рук, потому что их почти невозможно отличить невооруженным глазом. Я написал целую статью о некоторых методах, которые я разработал для тестирования никелевой ленты, чтобы убедиться, что вы получаете то, за что заплатили. Посмотрите здесь.

Что касается никелевой ленты, то я тоже люблю Алиэкспресс. Вы также можете найти его на ebay или даже в местном источнике, если вам повезет.Как только я начал делать много батарей, я начал покупать здесь чистую никелевую ленту килограммами, но вначале я рекомендую вам покупать меньшую сумму. Вы можете получить полоску из чистого никеля по хорошей цене в меньших количествах у такого продавца, как этот, но вы все равно получите лучшую цену, купив ее в килограммах или полкилограммах.

Что касается размеров, я предпочитаю использовать никель толщиной 0,1 или 0,15 мм и обычно использую полосу шириной 7 или 8 мм. Более сильный сварщик может сделать и более толстую полосу, но это будет стоить намного дороже.Если ваш сварщик умеет делать никелевую ленту толщиной 0,15 мм, то дерзайте; толще всегда лучше. Если у вас более тонкие полоски, это тоже нормально, просто при необходимости положите пару слоев друг на друга, чтобы создать соединения, которые могут пропускать больше тока.

Примечание автора: Привет, ребята, Мика. Я запустил этот сайт и написал эту статью. Я просто хотел, чтобы вы как можно быстрее узнали о моей новой книге «Литиевые батареи своими руками: как собрать собственные аккумуляторные блоки», которая доступна на Amazon как в электронной, так и в мягкой обложке и доступна в большинстве стран.Она содержит гораздо более глубокие детали, чем эта статья, и содержит десятки рисунков и иллюстраций, показывающих каждый этап проектирования и изготовления батареи. Если вы найдете этот бесплатный сайт полезным, то просмотр моей книги поможет поддержать мою работу на благо всех. Спасибо! Хорошо, теперь вернемся к статье.

ОБЯЗАН ли я использовать точечный сварочный аппарат?

Да.

Что ж, позвольте мне сказать по-другому: да, если вы не хотите повредить свои клетки.

Первое, что нужно знать о элементах литиевых батарей, - это то, что их убивает тепло.Причина, по которой мы свариваем их точечной сваркой, заключается в том, чтобы надежно соединить ячейки вместе без добавления большого количества тепла.

Конечно, можно припаять непосредственно к ячейкам (хотя это может быть сложно без правильных инструментов). Проблема с пайкой в ​​том, что вы добавляете много тепла к ячейке, и оно не рассеивается очень быстро. Это ускоряет химическую реакцию в ячейке, которая лишает ее работоспособности. В результате получается ячейка, которая имеет меньшую емкость и умирает раньше.

Аппараты для точечной сварки батарей отличаются от большинства аппаратов для точечной сварки в домашних условиях.В отличие от аппаратов для точечной сварки с большой челюстью для домашних мастерских, в аппаратах для точечной сварки на аккумуляторах электроды расположены на одной стороне. Я никогда не видел их в продаже в США, но их довольно легко найти на eBay и других международных торговых сайтах. Мой сварщик на постоянной основе - это довольно простая модель, которую я получил здесь. Здесь можно найти настоятельно рекомендуемый источник для немного более красивой конструкции аппарата для точечной сварки (на фото ниже) с установленными и переносными электродами.

Довольно распространенный китайский точечный сварщик на уровне хобби

В настоящее время доступны два основных уровня сварщиков: хобби и профессиональный.Хорошая модель для хобби должна стоить около 200 долларов, а хорошая профессиональная модель легко может быть в десять раз дороже. У меня никогда не было профессионального сварщика, потому что я просто не могу оправдать затраты, но у меня есть три разные модели для хобби, и я экспериментировал со многими другими. Их качество очень хорошее, даже на идентичных моделях от одного и того же продавца. К сожалению, доля лимона довольно высока, а это означает, что вы можете выложить более пары сотен долларов за аппарат, который просто не будет работать должным образом (например, мой первый сварщик!). Опять же, это хороший повод использовать сайт с защитой покупателя, такой как Aliexpress.com.

Сварщик точечной сварки профессионального уровня

Я использую свои сварочные аппараты на 220 В, хотя доступны версии на 110 В. Если у вас дома есть доступ к 220 В (во многих странах с 110 В есть линии 220 В для сушилок для белья и других мощных приборов), я бы рекомендовал придерживаться 220 В. По моему опыту, у моделей на 110 В больше проблем, чем у их собратьев на 220 В. Ваш пробег может отличаться.

Цена покупки часто отпугивает многих, но на самом деле 200 долларов для хорошего точечного сварщика - это неплохо.В целом, расходные материалы для моей первой батареи, включая стоимость таких инструментов, как точечная сварка, в конечном итоге обошлись мне примерно так же, как если бы я купил розничную батарею такой же производительности. Это означало, что в конце концов у меня была новая батарея, и я считал все инструменты бесплатными. С тех пор я использовал их для создания бесчисленного количества батарей и значительно сэкономил!

Прежде чем начать

Несколько советов перед началом работы:

Работайте в чистом месте, где нет беспорядка. Когда вы обнажили контакты многих элементов батареи, соединенных вместе, последнее, что вам нужно, - это случайно положить батарею на отвертку или другой металлический предмет. Однажды я чуть не пролил коробку со скрепками на открытую батарею, пытаясь убрать ее с дороги. Я могу только представить себе фейерверк, который мог бы вызвать.

Надеть перчатки. Рабочие перчатки, механические перчатки, сварочные перчатки, даже латексные перчатки - просто наденьте что-нибудь. Достаточно высокое напряжение может проводиться по поверхности вашей кожи, особенно если у вас даже слегка вспотели ладони.Я достаточно раз чувствовал покалывание, чтобы всегда носить перчатки. Фактически, моя пара для работы с батареями - это старые розовые перчатки для посуды. Они тонкие и обеспечивают большую маневренность, защищая меня от коротких замыканий и искр.

Мои перчатки выбора

Удалите все металлические украшения. Это еще один совет, который я могу дать по своему опыту. Вы не хотите, чтобы контакты аккумулятора искрились дугой, особенно если это касается вашей голой кожи. У меня такое случалось на моем обручальном кольце, а однажды даже в течение недели на запястье оставался ожог в виде застежки часов.Сейчас все снимаю.

Надевайте защитные очки. Серьезно. Не пропустите это. В процессе точечной сварки нередки разлетаются искры. Не пользуйтесь защитными очками и возьмите очки в стиле химической лаборатории, если они у вас есть - вам понадобится защитный чехол, когда искры начнут отскакивать. У тебя только два глаза; Защити их. Лучше потерять руку, чем глаз. О, если говорить об оружии, я бы порекомендовал длинные рукава. Эти искры причиняют боль, когда попадают на ваши запястья и предплечья.

Хорошо, давайте сделаем аккумулятор для электровелосипеда!

Вы, вероятно, рады начать сварку, но первым делом нужно спланировать конфигурацию вашей батареи.

Большинство аккумуляторов электрических велосипедов имеют диапазон от 24 до 48 В, обычно с шагом 12 В. Некоторые люди используют батареи с напряжением до 100 вольт, но сегодня мы будем придерживаться батареи среднего размера на 36 В. Конечно, те же принципы применимы к любой батарее напряжения, поэтому вы можете просто увеличить батарею, которую я показываю вам сегодня, и построить свою собственную батарею 48 В, 60 В или даже более высокого напряжения.

Чтобы достичь предполагаемого напряжения 36 В, мы должны последовательно соединить несколько 18650 ячеек. Литий-ионные аккумуляторные элементы номинально рассчитаны на 3,6 или 3,7 В, что означает, что для достижения номинального напряжения 36 В нам потребуется 10 последовательно подключенных элементов. Промышленное сокращение для серии - «s», поэтому этот блок будет известен как «блок 10S» или 10 ячеек, соединенных последовательно, для конечного напряжения блока 36 В.

Затем нам нужно будет подключить несколько ячеек 18650 параллельно, чтобы достичь желаемой емкости блока. Каждая из ячеек, которые я использую, рассчитана на 2 900 мАч. Я планирую подключить 3 элемента параллельно, чтобы получить общую емкость 2,9 Ач x 3 элемента = 8,7 Ач. Отраслевая аббревиатура для параллельных ячеек - «p», что означает, что моя окончательная конфигурация блока считается «блоком 10S3P» с окончательной спецификацией 36V 8.7AH.

Большинство имеющихся в продаже пакетов на 36 В имеют емкость около 10 Ач, что означает, что наш пакет будет немного меньше. Мы также могли бы использовать конфигурацию 4p, дающую нам 11,6 Ач, что было бы немного больше и дороже. Конечная мощность полностью определяется вашими потребностями.Больше - не всегда лучше, особенно если вы устанавливаете аккумулятор в ограниченном пространстве.

Затем спланируйте конфигурацию ячейки на компьютере или даже с помощью карандаша и бумаги. Это поможет убедиться, что вы правильно разложили свой рюкзак, и покажет вам окончательные размеры упаковки. На приведенном ниже рисунке сверху вниз я обозначил положительный конец ячеек красным, а отрицательный конец ячеек - белым.

Это очень простой макет, в котором каждый столбец из 3 ячеек подключается параллельно, а затем 10 столбцов подключаются последовательно слева направо.Плата BMS показана в дальнем правом конце упаковки. Вскоре вы увидите, как упаковка, изображенная на рисунке, соберется в реальной жизни.

Ниже я сделал видео, показывающее, как спроектировать расположение ячеек батареи.

Подготовьте клетки

Теперь, когда у нас есть все это надоедливое планирование, давайте приступим к самой батарее. Наше рабочее пространство чистое, все наши инструменты под рукой, у нас есть средства безопасности, и мы готовы к работе.Мы начнем с подготовки наших отдельных аккумуляторных элементов 18650.

Проверьте напряжение каждой ячейки, чтобы убедиться, что все они идентичны. Если ваши ячейки поступили прямо с завода, они не должны отличаться более чем на несколько процентных пунктов от одного к другому. Они, вероятно, будут находиться в диапазоне 3,6–3,8 вольт на элемент, поскольку большинство заводов отправляют свои элементы частично разряженными, чтобы продлить срок их хранения.

Если какой-либо один элемент батареи значительно отличается от других, НЕ подключайте его к другим элементам.Параллельное соединение двух или более ячеек с разным напряжением вызовет мгновенный и массивный ток, протекающий в направлении ячейки (ячеек) с более низким напряжением. Это может повредить клетки и в редких случаях даже привести к возгоранию. Либо заряжайте, либо разряжайте элемент, чтобы он соответствовал другим, либо, что более вероятно, просто не используйте его в своей батарее. Причина разницы в напряжении может быть связана с проблемой в ячейке, а вы не хотите, чтобы в вашей батарее была плохая ячейка.

Вот почему я теперь всегда использую ячейки известных брендов.Единственный раз, когда я получал заводские ячейки прямого действия с несогласованными напряжениями, - это когда я покупал элементы других производителей.

После того, как я проверил все элементы, которые мне нужны, и убедился, что они имеют соответствующее напряжение, мне нравится размещать их на своей рабочей поверхности в той ориентации, которая соответствует предполагаемой упаковке. Это дает мне еще одну последнюю проверку, чтобы убедиться, что ориентация будет работать так, как планировалось, и шанс увидеть реальный размер упаковки без небольшой прокладки и термоусадочной пленки.

Примерно так должна выглядеть пачка, когда батарея разрядится

Подготовьте никель

Мне нравится отрезать большую часть своей никелевой ленты заранее, чтобы я мог просто сваривать, не прерывая поток, чтобы остановить и отрезать больше никеля.Я измерил ширину трех ячеек и отрезал столько никелевой полосы, чтобы сварить верхнюю и нижнюю части 10 комплектов по 3 ячейки, то есть 20 полосок никеля шириной по 3 ячейки каждая, плюс пара запасных частей на случай, если я что-нибудь испортил.

Никелевые полосы нарезанные из рулона

Никель на удивление мягкий, поэтому его можно разрезать обычными ножницами. Постарайтесь не сгибать его слишком сильно, так как вы хотите, чтобы он оставался как можно более плоским. Если вы все-таки согнете уголки ножницами, вы легко сможете снова согнуть их пальцем.

Подготовьте параллельные группы к сварке

Вам нужно будет каким-то образом удерживать клетки на прямой линии во время сварки, так как делать это сложнее, чем кажется. У меня есть хорошее приспособление (которое я получил в качестве бесплатного «подарка» при покупке одного из моих сварщиков), чтобы удерживать мои ячейки на прямой линии во время сварки. Однако, прежде чем я получил его, я использовал простую деревянную оправку, которую я сделал, чтобы удерживать ячейки, пока я горячим склеиванием их в прямую линию.

Мой «настоящий» 18650 приспособление для точечной сварки

Мой старый деревянный 18650 шаблон для горячего склеивания

Любой способ работает, но мой апельсиновый джиг экономит мне один шаг горячего клея, что делает упаковку более чистой.Конечно, все равно после того, как упаковка будет покрыта термоусадочной пленкой, поэтому вы можете использовать любой метод, который вам нравится. Я даже обнаружил, что некоторые из этих цилиндрических лотков для кубиков льда идеально подходят для хранения 18650 ячеек. Если отрезать верхнюю часть, она останется чистой для сварки. Я бы добавил несколько сильных неодимовых магнитов на заднюю часть, чтобы удерживать ячейки на месте, как у моего апельсинового джига, но в остальном это идеальный джиг почти как есть.

Поднос для кубиков льда, который на 18650 идеально подходит для точечной сварки

Пора начинать сварку!

Хорошо, вот момент, которого все так ждали.Давайте сварим наши клетки.

Теперь план игры состоит в том, чтобы сварить параллельные группы из 3 ячеек (или больше или меньше для вашего пакета, в зависимости от того, какую общую емкость вы хотите). Чтобы сварить ячейки параллельно, нам нужно сварить верхнюю и нижнюю части ячеек вместе, чтобы все 3 ячейки имели общие положительные и отрицательные выводы.

Существуют разные модели сварщиков, но большинство из них работают одинаково. У вас должны быть два медных электрода, расположенных на расстоянии нескольких миллиметров друг от друга на двух плечах, или у вас могут быть портативные датчики.У моей машины есть сварочные рычаги.

Положите никелевую полосу на верхнюю часть ячеек и приподнимите ее к сварочным зондам, чтобы начать сварку

Положите никелевую ленту поверх трех ячеек, убедившись, что она закрывает все три клеммы. Включите сварочный аппарат и установите достаточно низкий ток (если вы используете сварочный аппарат впервые). Выполните пробную сварку, поместив элементы батареи и медную полоску под зонды и поднимая их, пока сварочные рычаги не поднимутся достаточно высоко, чтобы начать сварку.

Вы увидите две точки на месте сварки. Проверьте сварной шов, потянув за никелевую полосу (если вы впервые пользуетесь сварочным аппаратом). Если сварка не снимается под давлением руки или требует большой силы, значит, это хороший сварной шов. Если вы можете легко снять его, включите ток. Если поверхность выглядит обгоревшей или слишком горячей на ощупь, уменьшите силу тока. Полезно иметь запасную ячейку или две для набора мощности вашей машины.

Так должны выглядеть ваши ячейки после первого набора сварных швов

Продолжайте движение вниз по ряду ячеек, нанося сварной шов на каждую ячейку.Затем вернитесь и сделайте еще один набор сварных швов на каждой ячейке. Мне нравится делать 2-3 сварных шва (4-6 точек) на ячейку. Если меньше, сварной шов станет менее надежным; больше, и вы просто нагреваете камеру без надобности. Все больше и больше сварных швов не сильно увеличит токопроводящую способность никелевой ленты. Фактическая точка сварки - не единственное место, где ток течет от ячейки к полосе. Плоский кусок никеля будет касаться всей поверхности крышки ячейки, а не только в точках сварного шва. Так что 6 точек сварки - это достаточно для обеспечения хорошего контакта и соединения.

Вот ячейки с еще парочкой швов

Когда у вас будет 2-3 сварных шва на верхней части каждой ячейки, переверните 3 ячейки и проделайте то же самое с нижней частью 3 ячеек с новым куском никеля. После того, как вы завершите нижние сварные швы, у вас будет одна полная параллельная группа, готовая к работе. Технически это уже батарея 1S3P (1 элемент последовательно, 3 элемента параллельно). Это означает, что я только что создал батарею на 3,6 В 8,7 Ач. Их осталось всего девять, и мне хватит, чтобы собрать весь рюкзак.

Теперь приварите таким же образом на противоположной стороне ячеек

Затем возьмите еще 3 ячейки (или столько, сколько вы помещаете в свои параллельные группы) и выполните ту же операцию, чтобы создать другую параллельную группу, аналогичную первой. Тогда продолжай. Я делаю еще восемь параллельных групп, всего 10 параллельных групп.

Ниже я сделал видео, в котором показано, как выполнять точечную сварку аккумулятора.

Последовательная сборка параллельных групп

Теперь у меня есть 10 отдельных параллельных групп, и я собираюсь соединить их последовательно, чтобы сделать один аккумулятор для электровелосипеда.

10 параллельных групп, сваренных в никуда…

Когда дело доходит до компоновки, есть два способа собрать ячейки в прямые пакеты (прямоугольные пакеты, как я собираю). Я не знаю, есть ли для этого отраслевые термины, но я называю эти два метода «офсетной упаковкой» и «линейной упаковкой».

Смещение упаковки приводит к более короткой упаковке, потому что параллельные группы смещены на половину ячейки, занимая часть пространства между ячейками предыдущей параллельной группы.Однако это приводит к несколько более широкой упаковке, поскольку смещенные параллельные группы простираются в каждую сторону на четверть ячейки больше, чем они имели бы при линейной упаковке. Офсетная упаковка удобна в тех случаях, когда вам нужно разместить упаковку в более короткой области (например, в треугольнике рамы) и не заботиться о штрафе за ширину.

Линейная набивка, с другой стороны, дает более узкую упаковку, которая в итоге оказывается немного длиннее, чем офсетная упаковка. Некоторые люди говорят, что офсетная упаковка более эффективна, потому что вы можете разместить больше ячеек на меньшей площади, используя пространство между ячейками.Однако офсетная упаковка создает лишнее пространство на концах параллельных групповых рядов, где между краем упаковки и «более короткими» рядами образуются зазоры. Чем больше аккумуляторный блок, тем меньше занимаемого места занимает по сравнению с общим размером блока, но для большинства блоков разница незначительна. Что касается аккумулятора, я решил использовать офсетную упаковку, чтобы сделать аккумулятор короче и легче помещаться в небольшой треугольный пакет.

Когда дело доходит до последовательной сварки параллельных групп, вам необходимо спланировать сварные швы, исходя из физических возможностей вашего сварщика.Короткие рукава на моем сварочном аппарате могут достигать глубины только двух рядов ячеек, что означает, что мне нужно будет добавлять по одной параллельной группе за раз, сваривать ее, а затем добавлять еще одну. Если у вас есть переносные сварочные щупы, теоретически вы можете сварить всю батарею сразу.

И теоретически я бы вам завидовал.

Поскольку у большинства сварщиков есть такие же руки, как у меня, я покажу вам, как я это сделал. Я начал с горячего склеивания двух параллельных групп вместе со смещением, убедившись, что концы противоположны (одна положительная и одна отрицательная на каждом конце, как показано на рисунке).Затем я отрезал кучу никелевых полосок, достаточно длинных, чтобы перекрыть всего две ячейки.

Обратите внимание, что параллельные группы выровнены с противоположными полюсами

Я поместил первую параллельную группу положительной стороной вверх, а вторую параллельную группу отрицательной стороной вверх. Я положил никелевые полоски поверх каждого из трех наборов ячеек, соединив положительные клеммы первой параллельной группы с отрицательной клеммой второй параллельной группы, как показано на рисунке.

Затем я наложил по одному набору сварных швов на каждый конец ячейки первой параллельной группы, эффективно прикрепив три никелевые полоски на месте. Затем я добавил еще один набор сварных швов на каждый из отрицательных выводов второй параллельной группы. Это дало мне 6 сварочных комплектов или по одному сварочному комплекту для каждой ячейки. Наконец, я дополнил эти комплекты одиночных сварных швов еще парой сварных швов на ячейку, чтобы обеспечить хороший контакт и соединение.

Затем я добавил третью параллельную группу после второй, приклеив ее горячим клеем в той же ориентации, что и первая, так что верх упаковки чередуется от положительных клемм к отрицательным клеммам и обратно к положительным клеммам вдоль первых трех параллельных групп. .

Теперь этот шаг очень важен: Я собираюсь перевернуть блок вверх ногами и выполнить этот набор сварных швов между положительными крышками на второй параллельной группе и отрицательными клеммами на третьей параллельной группе. По сути, я свариваю на противоположной стороне блока, как и при подключении первых двух параллельных групп. Пропустите несколько изображений, чтобы увидеть полностью сваренный пакет, чтобы понять, как работает система чередования сторон.

Почему мы меняем стороны упаковки во время сварки? Мы делаем это потому, что таким образом мы соединяем положительный вывод каждой параллельной группы с отрицательным выводом следующей группы в линии.Вот как работают последовательные соединения: всегда от положительного к отрицательному, от положительного к отрицательному, чередуя их.

Когда мы добавляем четвертую параллельную группу, мы снова приклеиваем ее горячим клеем в противоположной ориентации третьей параллельной группы (и той же ориентации второй параллельной группы), а затем привариваем ее на противоположной стороне, пока мы сваривали между вторая и третья группы (и та же сторона, что мы сварили между первой и второй группами).

Этот шаблон продолжается до тех пор, пока мы не подключим все 10 параллельных групп.В моем случае вы можете видеть, что первая и последняя параллельные группы не приварены к верхней стороне пакета. Это потому, что они являются «концами» батареи или основными положительными и отрицательными клеммами всей батареи 36 В.

Каждая из групп ячеек, не подключенных вверху, подключена снизу

Добавление BMS (системы управления батареями)

Батарейные элементы теперь собраны в большую батарею на 36 В, но мне все еще нужно добавить BMS для управления зарядкой и разрядкой батареи.BMS контролирует все параллельные группы в батарее, чтобы безопасно отключить питание в конце зарядки, одинаково сбалансировать все ячейки и предотвратить чрезмерную разрядку батареи.

BMS не обязательно . строго требуется - пакет можно использовать как есть, без BMS. Но это требует очень тщательного наблюдения за элементами батареи, чтобы избежать их повреждения или создания опасного сценария во время зарядки или разрядки. Это также требует покупки более сложного и дорогого зарядного устройства, которое может сбалансировать все элементы по отдельности.Гораздо лучше использовать BMS, если у вас нет особых причин, по которым вы хотите самостоятельно контролировать свои клетки.

Я выбрал BMS с максимальным током постоянного разряда 30A, чего мне больше не нужно. Хорошо быть консервативным и, если возможно, завышать спецификации вашей BMS, чтобы вы не использовали ее до предела. Моя BMS также имеет функцию баланса, которая поддерживает баланс всех моих ячеек при каждой зарядке. Не все BMS делают это, хотя большинство из них. С осторожностью относитесь к очень дешевым BMS, потому что именно тогда вы, вероятно, столкнетесь с несбалансированной BMS.

Для подключения BMS нам сначала нужно определить, какой из сенсорных проводов (множество тонких проводов) является первым (предназначенным для первой параллельной группы). Найдите провода, которые должны быть пронумерованы на одной стороне платы. Моя находится на задней стороне платы, и я забыл сфотографировать ее перед установкой, но поверьте мне, я заметил, с какого конца начинаются провода датчиков. Вы же не хотите ошибиться и подключить сенсорные провода, идущие в неправильном направлении.

Обязательно ознакомьтесь со схемой подключения вашей BMS, потому что некоторые BMS имеют на один сенсорный провод больше, чем ячейки (например, 11 сенсорных проводов для блока 10S).В этих блоках первый провод идет к отрицательному выводу первой параллельной группы, а все остальные провода - к положительному выводу каждой последующей параллельной группы. Моя BMS имеет только 10 сенсорных проводов, поэтому каждый будет подключаться к положительной клемме параллельных групп.

Схема подключения, поставляемая с моей BMS

Перед тем, как на самом деле подключать BMS к батарее, я приклеил ее горячим клеем к куску пенопласта, чтобы изолировать контакты на нижней части платы, а затем приклеил эту пену к концу батареи.

Затем я взял измерительный провод с маркировкой B1 и припаял его к положительному выводу первой параллельной группы (который также совпадает с отрицательным выводом второй параллельной группы, поскольку они соединены вместе никелевой полосой).

При пайке этих проводов к никелевой полосе старайтесь паять между двумя ячейками, а не непосредственно поверх ячейки. Это удерживает источник тепла дальше от фактических концов элементов и вызывает меньший нагрев элементов батареи.

Затем я взял свой второй сенсорный провод (или ваш третий сенсорный провод, если у вас на один сенсорный провод больше, чем параллельных групп) и припаял его к положительной клемме второй параллельной группы. Опять же, обратите внимание, что я припаиваю этот провод к никелю между ячейками, чтобы избежать прямого нагрева ячейки.

Я продолжил со всеми 10 проводами считывания, поместив последний на положительный вывод 10-й параллельной группы. Если вы не уверены, какие группы к каким группам относятся, или запутались, используйте цифровой вольтметр, чтобы дважды проверить напряжения каждой группы, чтобы вы знали, что подключаете каждый провод к правильной группе.

Последним этапом подключения BMS является добавление проводов заряда и разряда. Провод положительного заряда и разряд аккумулятора будут припаяны непосредственно к положительной клемме 10-й параллельной группы. Отрицательный провод заряда будет припаян к C-контактной площадке BMS, а отрицательный разрядный провод будет припаян к P-контактной площадке BMS. Мне также нужно добавить один провод от отрицательного вывода первой параллельной группы к клемме B на BMS.

Вы заметите, что для своих зарядных проводов я использовал провода большего диаметра, чем сенсорные провода, поставляемые с BMS.Это потому, что зарядка будет давать больше тока, чем эти сенсорные провода. Кроме того, вы заметите, что разрядные провода (включая контактную площадку с отрицательной клеммой батареи) являются самыми толстыми из всех проводов, так как они будут нести всю мощность всей батареи во время разряда. Я использовал 16 AWG для зарядных проводов и 12 AWG для разрядных проводов.

На следующих фотографиях вы также заметите, что мои провода заряда и разряда обмотаны на концах изолентой. Это сделано для предотвращения случайного контакта друг с другом и короткого замыкания батареи. Мой друг недавно посоветовал мне другой (и, вероятно, лучший) вариант предотвращения коротких замыканий: сначала добавьте разъемы к проводам, а затем припаяйте их к блоку и BMS. Дох!

Ниже я сделал видео, показывающее, как добавить BMS к литиевой батарее.

Уплотнение аккумулятора электровелосипеда своими руками с помощью термоусадки

Этот шаг не обязателен.Вам следует как-то герметизировать батарею, чтобы предотвратить короткое замыкание на весь этот незащищенный никель, но не обязательно, чтобы содержал с термоусадочной пленкой. Некоторые люди используют изоленту, полиэтиленовую пленку, ткань и т. Д. Тем не менее, на мой взгляд, термоусадочная пленка - лучший метод, потому что она не только обеспечивает в значительной степени водостойкое (хотя и не водонепроницаемое) уплотнение, но также обеспечивает постоянное и равномерное давление на все ваши соединения и провода, что снижает риск повреждения от вибрации.

Прежде чем запечатывать батареи термоусадочной пленкой, я предпочитаю обернуть их тонким слоем поролона для дополнительной защиты.Это помогает предохранить концы ваших элементов от осколков, если аккумулятор подвергнется грубому обращению, что может произойти случайно в виде упавшего аккумулятора или аварии электровелосипеда. Пена также помогает гасить вибрации, которые аккумулятор испытывает на велосипеде.

Нарезка поролона по размеру перед упаковкой

Я использую белую крафтовую пену толщиной 2 мм и вырезаю фигуру немного больше, чем моя упаковка. Заворачиваю и заклеиваю изолентой. Он не должен быть красивым, он просто должен закрывать стаю.Ваш следующий шаг скроет пену из поля зрения.

Далее идет термоусадочная трубка. Трудно найти термоусадочную трубку большого диаметра, и мне повезло с большим количеством различных размеров от китайского поставщика, прежде чем у него закончились поставки. Лучше всего проверить такие сайты, как eBay, на наличие коротких термоусадочных материалов нужного вам размера.

Небольшое примечание: когда вы переходите к термоусадке большого размера, метод определения размера часто меняется от ссылки на диаметр трубки на ссылку на плоскую ширину (или половину окружности, когда она находится в круге).Это связано с тем, что при таких больших размерах это больше не трубка, а два плоских листа, соединенных вместе, вроде конверта. Помните об этом и знайте, какой размер указан, когда вы покупаете термоусадочную трубку большого диаметра.

Существуют формулы для расчета точного размера необходимой термоусадки, но я часто нахожу их слишком сложными. Вот как я определяю, какой размер мне нужен: беру высоту и ширину упаковки, складываю их и запоминаю это число.Размер термоусадки, который вам нужен, если измерять его по ширине плоскости (половина окружности), находится между тем числом, которое вы нашли, и удвоенным значением (или в идеале между немного большим, чем это число, до чуть меньше, чем вдвое больше).

Почему эта формула работает? Подумайте об этом: термоусадка (если не указано иное) обычно имеет коэффициент усадки 2: 1, поэтому, если мне нужно что-то, что меньше чем в два раза превышает окружность (или, скорее, периметр, поскольку моя упаковка на самом деле не круг) моей упаковки. Поскольку термоусадка большого диаметра указывается для размеров половинной окружности (плоской ширины), и я хочу, чтобы термоусадка была немного больше, чем периметр моей упаковки, то я знаю, что мне нужно, чтобы размер половины окружности был немного больше, чем половина периметра моего рюкзака, которая равна высоте плюс ширина моего рюкзака.

Это может показаться запутанным, поэтому давайте говорить в реальных числах. Мой рюкзак примерно 70 мм в высоту и примерно 65 мм в ширину. То есть половина периметра моего рюкзака 70+ 65 = 135 мм. Поэтому мне нужна термоусадочная трубка с плоской шириной (или половиной окружности) от 135 до 270 мм, или, чтобы быть безопаснее, от 150 до 250 мм. И если возможно, я хочу быть на меньшем конце этого диапазона, чтобы термоусадка была более плотной и удерживалась более прочной. К счастью, у меня есть термоусадочная трубка 170 мм, которая отлично подойдет.

Еще одно замечание о термоусадке большого диаметра: если не указано иное, этот материал обычно дает усадку примерно на 10% в продольном направлении, поэтому вам нужно немного прибавить к длине, чтобы учесть как перекрытие, так и продольную усадку.

Но есть еще одна проблема: теперь, если я просто засуну свой рюкзак в какую-нибудь термоусадочную трубку, у меня останутся открытые концы. Конструктивно это более или менее нормально, хотя не будет водонепроницаемым и будет выглядеть немного менее профессионально.

Итак, я собираюсь сначала использовать более широкий (285 мм, если быть точным), но более короткий кусок термоусадочной пленки, чтобы обернуть упаковку в длинном направлении. Это сначала закроет концы, а затем я смогу вернуться с моим длинным и тонким кусочком термоусадки, чтобы покрыть всю длину упаковки.

Если у вас нет настоящего теплового пистолета, вы можете использовать сильный фен. Не все фены подойдут, но модель моей жены на 2000 Вт великолепна. У меня есть настоящая тепловая пушка, но я предпочитаю использовать ее фен, потому что у него более тонкие элементы управления и более широкая мощность.Только не испачкай фен своей жены!

Надевание и усадка второго слоя

Теперь у меня вся моя упаковка запаяна в термоусадочную пленку, а провода выходят из шва между двумя слоями термоусадочной пленки. Я мог бы остановиться здесь, но с чисто эстетической точки зрения мне не особенно понравилось, как там упала усадка на выход провода. Так что я взял третий кусок термоусадочной пленки того же размера (285 мм), что и первый кусок, и еще раз прошел вокруг длинной оси упаковки, чтобы плотно прижать провода к концу упаковки.

В результате получилось три слоя термоусадочной пленки, что составляет одну очень защищенную батарею!

Ниже я сделал видео, показывающее, как термоусадку литиевой батареи.

Последние штрихи

Единственное, что осталось сделать на этом этапе, - это добавить разъемы, если вы не сделали это до того, как припаяли провода, что я действительно рекомендую сделать. Но, конечно, я этого не делал, поэтому добавил их на этом этапе, стараясь не закоротить их, подключая только один провод за раз.

Доллар за весы

Вы можете использовать любые разъемы, какие захотите. Я большой поклонник разъемов Anderson PowerPole для разрядных проводов. Я использовал этот другой разъем, который был у меня в контейнере для запчастей, для разрядных проводов. Я не знаю, как называется этот тип коннектора, но если кто-то хочет сообщить мне об этом в разделе комментариев, это будет здорово!

Вы также можете добавить этикетку или другую информацию снаружи рюкзака, чтобы придать ему профессиональный вид. По крайней мере, неплохо было бы хотя бы написать на упаковке, какое напряжение и емкость.Особенно, если вы сделаете несколько нестандартных аккумуляторов, это гарантирует, что вы никогда не забудете правильное напряжение заряда для батареи.

Вначале вы также захотите протестировать аккумулятор с довольно небольшой нагрузкой. Попробуйте совершить легкую поездку на первых нескольких зарядках или, что еще лучше, используйте разрядник, если он у вас есть. Я построил нестандартный разрядник из галогенных лампочек. Это позволяет мне полностью разряжать батареи при разных уровнях мощности и измерять выходную мощность. Эта конкретная батарея дала 8.54 Ач в первом цикле разряда при скорости разряда 0,5 с, или около 4,4 А. Этот результат на самом деле довольно хороший и соответствует средней емкости отдельного элемента около 2,85 Ач, или 98% от номинальной емкости.

Производители обычно оценивают емкость своих элементов при очень низкой скорости разряда, иногда всего 0,1 с, когда элементы работают с максимальной производительностью. Так что не удивляйтесь, если вы используете только 95% или около того от заявленной емкости ваших ячеек во время реальных разрядов. Этого следовало ожидать.Кроме того, ваша емкость, вероятно, немного вырастет после первых нескольких циклов зарядки и разрядки, поскольку элементы сломаются и уравновесятся друг с другом.

Я не включил в эту статью раздел о зарядке, так как речь шла только о том, как построить литиевую батарею. Но вот видео, которое я сделал, демонстрирует, как выбрать подходящее зарядное устройство для литиевой батареи.

Теперь ваша очередь!

Теперь у вас есть вся информация, которая может вам понадобиться, чтобы сделать свой собственный литиевый аккумулятор для электрического велосипеда.Возможно, вам все еще понадобится несколько инструментов, но, по крайней мере, у вас есть знания. Не забывайте делать это медленно, планировать все заранее и наслаждаться проектом. И не забывайте свое защитное снаряжение!

Видеоверсия моего практического руководства:

Если вы похожи на меня, то вам нравится слышать и видеть, как все делается, а не просто читать о них. Вот почему я также снял видео, показывающее все шаги, которые я сделал здесь, в одном видео. Батарея, которую я собираю в этом видео, не такая же, но похожая.Это аккумулятор на 24 В, 5,8 Ач для небольшого маломощного электровелосипеда. Но вы можете просто добавить больше ячеек, чтобы получить пакет с более высоким напряжением или большей емкостью в соответствии с вашими потребностями. Посмотрите видео ниже:

Я оставлю вам немного больше вдохновения

Теперь я уверен, что вы все в восторге от создания собственного аккумуляторного блока. Но на всякий случай я собираюсь оставить вам потрясающее видео, в котором производитель аккумуляторов Дамиан Рене из Мадрида, Испания, строит очень большой, очень профессионально сконструированный аккумуляторный блок 48 В 42 Ач из 18650 ячеек.О том, как он построил эту батарею, можно прочитать здесь. (Также обратите внимание на видео, как он хорошо использует средства защиты!)

кредит изображения 1, 2, 3,

Тепловая мощность и охват одежды с подогревом определяются напряжением

Дома Новости Тепловая мощность и охват нагреваемой одежды зависят от напряжения

11 июля 2017 г.

Одежда с подогревом - все еще относительно новая концепция, и существует очень мало информации, которая могла бы помочь потребителям понять, что лучше.В этом блоге мы поговорим о том, как напряжение влияет на тепловое покрытие и мощность. Мы также попытаемся объяснить, почему большинство перезаряжаемой одежды с подогревом составляет 7 вольт. Мы постараемся сделать это проще и посмотреть на это с высоты 30 000 футов. Если после прочтения этой статьи у вас возникнут дополнительные вопросы, свяжитесь со специалистом по продуктам на сайте voltheat.com по телефону 888 518 6871 или по электронной почте [email protected]

Как показывает опыт при оценке одежды с подогревом, чем выше напряжение, тем выше тепловыделение и больше зона покрытия.Это также означает увеличение стоимости батареи, а также ее размера и веса. Если вы возьмете грелку размером X и запитаете ее напряжением 7 и 12 вольт, 12 вольт сделают ее более горячей. Если вы проделали тот же эксперимент с той же системой нагрева и запитали ее от батареи на 7 В и батареи на 5 В, версия на 7 В будет теплее. Как потребитель, ваш первый вопрос может быть таким: «Почему бы не сделать всю одежду с подогревом от аккумуляторов на 12 В, если мы знаем, что это лучший производитель тепла?». Две основные причины, по которым вы этого не сделаете, связаны с размером, весом и стоимостью аккумулятора.

Экстремальная жара и защита

Перезаряжаемые батареи на 12 В очень дороги, поэтому этот тип продукта обычно выходит за пределы диапазона цен среднего потребителя, если в комплект поставки входит аккумулятор. Большинство людей даже не любят тратить 150 долларов на автомобильный аккумулятор, не говоря уже о 150 долларах на аккумулятор для своей куртки с подогревом. Другой фактор - размер и вес. Перезаряжаемые батареи на 12 вольт обычно большие и тяжелые, так как они потребляют много энергии. Это, как правило, исключает их для большинства потребителей, так как оптовая продажа определенно отпугивает. Таким образом, мы можем согласиться с тем, что 12 Вольт - это очень хороший нагрев и покрытие, но недостатком являются дорогие батареи и большие громоздкие батареи.

Лучший фунт для покрытия и тепловой мощности фунта

Перезаряжаемая одежда с подогревом 7 В, как правило, является текущим стандартом. Это связано с хорошим сочетанием мощности, размера и стоимости, когда это касается одежды с подогревом. Типичный 7-вольтовый продукт потребляет примерно 1-2 ампера в час при 7-вольтовом питании для питания системы обогрева. Большинство систем одежды состоит из 3-4 зон или подкладок.Типичный 7-вольтовый аккумулятор рассчитан на диапазон от 2000 мАч до 3200 мАч. Если вы найдете батарею, которая содержит больше энергии, чем батарея на 7,4 В, она обычно больше по размеру, и вот почему. Volt Heated Clothing делает батарею емкостью 5900 мАч 7,4 В, но это две батареи емкостью 2950 мАч 7,4 В, подключенные параллельно. Параллельное соединение ячеек удваивает номинал мАч, сохраняя при этом напряжение. (Вы еще не запутались?) В целом 7-вольтовые батареи дают хороший результат, когда дело доходит до тепловыделения и продолжительности работы, при этом снижая стоимость батарей по сравнению с 12-вольтовыми батареями.

Тепловой охват начинает снижаться, но успокаивающая температура все еще достигается

Питание 5 Вольт - новое лицо в игре. За последние 2 года произошел всплеск количества аккумуляторов на 5 В, которые придумываются как аккумуляторы USB или аккумуляторы. Причина, по которой люди называют их USB-батареями, связана с мини-портом USB для зарядки аккумулятора и обычным USB-портом для использования кабеля для зарядки сотового телефона для зарядки вашего мобильного телефона. Вы можете произвести хорошее количество тепла с помощью питания 5 вольт, но для этого обычно требуется довольно хороший размер мАч, чтобы получить длительные результаты.Volt Heated Clothing выпустила две тепловые застежки-молнии, мужскую и женскую модели. Он оснащен системой нагрева с двумя подушками, которая очень согревает и расслабляет. Тем не менее, вы теряете тепловую защиту, поскольку две тепловые прокладки на 2 меньше, чем у типичной куртки с подогревом Volt 7V или жилета с подогревом. Вы можете увеличить покрытие, увеличив размер прокладки, что снизит тепловую мощность, или добавив больше прокладок того же размера, что потребует большего тока для нагрева. Это, в свою очередь, требует для питания большей батареи на 5 Вольт.

Знайте свою роль

3Volt Heat Systems обычно предназначены для обогрева очень определенных или небольших площадей. Это идеально подходит для обуви или головного убора. 3-вольтовые тепловые системы просто не имеют общей тепловой мощности или охвата, чтобы превзойти своего старшего брата 7В. Преимущество 3-вольтового тепла - небольшие легкие батареи и хорошее тепло, которое можно легко сфокусировать

Я понимаю, что это может немного сбивать с толку, но надеюсь, что мы пролили достаточно света на эту тему, чтобы дать вам хотя бы основы.В конечном итоге мы хотим обучить потребителя, чтобы можно было сделать лучший выбор. Надеемся, что в следующий раз, когда вы захотите купить одежду с подогревом, вы лучше поймете, как на тепловое покрытие влияет источник питания (напряжение).



Как упаковать аккумулятор в термоусадочную пленку - Комплект для самостоятельной сборки VRUZEND

Один из лучших способов герметизировать аккумулятор - использовать термоусадку. Он может защитить аккумулятор от короткого замыкания, защитить аккумулятор от непогоды и придать профессиональный вид аккумулятору DIY.

Выбор термоусадки

Доступно множество различных типов термоусадки. Для наших целей мы обычно ищем термоусадочные изделия большого диаметра. Он будет достаточно большим, чтобы вместить наши батареи.

Существуют также различные виды термоусадки. Мало того, что он бывает разных цветов, но также доступны разные материалы. Самая большая термоусадка большого диаметра - это довольно тонкий термоусадочный ПВХ.

Термоусадочный материал из ПВХ

отлично подходит для использования в батареях, но со временем он может стать хрупким и начать трескаться по краям или в острых углах. Один из способов решения этой проблемы - использовать несколько слоев. Это усиливает термоусадку и добавляет вторую линию защиты, если один слой начнет трескаться. Это также позволяет вам использовать несколько частей термоусадки, перпендикулярно друг другу, чтобы покрыть все шесть сторон батареи, а не только четыре стороны, таким образом полностью герметизируя батарею. Добавление тонкого слоя пены вокруг батареи также может помочь предотвратить растрескивание термоусадки со временем.

Также доступна термоусадочная машина с более толстым резиновым покрытием.Эта термоусадка обычно может выдерживать большее количество злоупотреблений, но она также более дорога из-за больших размеров, необходимых для использования батареи.

Какой размер термоусадки мне нужен?

Это действительно частый вопрос в производстве аккумуляторов. На самом деле это довольно просто определить, особенно для квадратных форм.

Во-первых, вы должны понять размеры термоусадки. В отличие от малой термоусадки для проволоки, которая измеряется диаметром, термоусадка большого размера обычно измеряется шириной сглаживания, а не диаметром. Это связано с тем, что он расплющен на рулоне, и этот метод измерения проще. Сглаженная форма также составляет половину окружности круга, образованного термоусадкой при открытии.

Теперь, чтобы рассчитать необходимый нам размер термоусадки, мы сначала рассчитаем периметр нашей батареи. С батареей толщиной 4 дюйма и шириной 5 дюймов ниже мы просто складываем высоту и ширину, чтобы получить 9 дюймов (что также составляет половину периметра нашей батареи). Поскольку у большинства термоусадочных материалов коэффициент усадки составляет 2: 1, нам нужен кусок термоусадочного материала с размером половины окружности не менее 9 дюймов.Но мы также должны убедиться, что термоусадка меньше, чем в два раза превышает размер батареи, а это означает, что она не может иметь размер половины окружности больше 18. Это означает, что нам нужен кусок термоусадки размером от 9 до 18 дюймов. В идеале мы должны выбрать кусок, который ближе к 9 дюймам, чтобы он плотнее прижимался к батарее.

Если это звучит сложно, то вот простая версия: добавьте высоту и ширину батареи, чтобы получить число. Затем умножьте это число на 2.Вам нужен размер термоусадки между этими двумя числами.

В большинстве случаев термоусадка измеряется в метрических размерах, поэтому, если вы рассчитываете в дюймах, вам нужно будет преобразовать в миллиметры. Просто умножьте свои дюймы на 25,4, чтобы получить миллиметры. Таким образом, вместо 9-дюймовой термоусадки нам понадобится термоусадка не менее 228 мм.

Установка термоусадки

Чтобы установить термоусадочную трубку, убедитесь, что все соединения выполнены и батарея протестирована.Досадно, что приходится разрезать термоусадочную пленку, если вы что-то забыли.

Как только вы узнаете, что ваша батарея готова, подготовьте ее, добавив слой пенопласта или стеклопластиковых панелей вокруг внешней стороны батареи. Вы можете пропустить этот шаг, но это поможет снизить нагрузку на термоусадочную пленку со всех штырей клеммной крышки.

Затем, убедившись, что провода не мешают, наденьте термоусадочную пленку на батарею. Удостоверьтесь, что деталь достаточно длинна, чтобы по крайней мере на полдюйма заходить за каждую сторону батареи.

Теперь начните подавать тепло либо с помощью сильного фена, установленного на «высокую», либо от теплового пистолета, установленного на «низкую». Не используйте тепловую пушку на «высоком» уровне, она может расплавить термоусадочную пленку.

Начните с концов батареи, нагревая термоусадку до тех пор, пока она не обернется вокруг углов батареи. Это поможет сохранить его уютно. Затем нагрейте середину термоусадки, поворачивая батарею, чтобы равномерно нагреть всю термоусадку.

После того, как эта деталь полностью сжата на батарее, у вас есть возможность добавить вторую деталь под углом 90 градусов к первой.Это позволит вам закрыть два конца, которые остались открытыми. Это не совсем необходимо, но может помочь сделать аккумулятор более водонепроницаемым, если это является проблемой. Это также может помочь предотвратить попадание посторонних предметов (проводов, пальцев, насекомых и т. Д.) В аккумулятор.

И все! Установить термоусадку было просто, правда ?! Если вам когда-нибудь понадобится открыть аккумулятор, осторожно сдвиньте термоусадочную трубку, особенно если вы используете металлическое лезвие. Старайтесь отрезать клеммы, чтобы избежать короткого замыкания клемм лезвием.Удачи в завершении работы с аккумулятором! Не забудьте зайти на форум и поделиться с нами своим процессом сборки аккумулятора!

Об авторе
Мика Толл (Micah Toll) - инженер-механик, производитель литиевых батарей и преподаватель электровелосипедов. Он написал несколько книг, в том числе DIY Lithium Batteries (бестселлер №1 на Amazon!) И The Ultimate DIY Ebike Guide (бестселлер №2 на Amazon!). Когда он не разъезжает по Тель-Авиву или Флориде на своих электровелосипедах, вы, вероятно, можете застать его за чтением, письмом, бегом или вегетарианством на диване.

Лучшие нагреватели с батарейным питанием

Никто не любит быть холодным. Будь то осенний день или разгар зимы, тепло имеет решающее значение для нашего счастья, здоровья и комфорта. Поэтому неудивительно, что обогреватели так популярны среди тех, кто хочет согреть пальцы ног и снова почувствовать себя пальцами.

В то время как нагреватель с батарейным питанием обеспечит невероятную универсальность, портативность и низкое энергопотребление, он просто не может обеспечить достаточную мощность, чтобы использовать его для нагрева .Их BTU (британская тепловая единица - как измеряется тепловая мощность) слишком малы, чтобы обеспечить эффективное тепло даже на меньшей площади, поэтому их не существует.

Однако это не значит, что вам нужно замораживать. Обогреватель с батарейным питанием может быть нежизнеспособным, но есть множество других вариантов, которые могут удовлетворить ваши потребности.

Мы составили список обогревателей, которые могут сохранить вашу машину поджаренной по утрам, помочь вам согреться во время похода или согреть домашний офис в зимние месяцы.

Готовы найти подходящий обогреватель? Продолжайте читать, чтобы узнать, что искать и что стоит учитывать.

Раскрытие информации : важно, чтобы вы понимали, что мы можем получать комиссионные, когда вы переходите по нашим ссылкам и делаете покупки. Однако это не влияет на наши обзоры и сравнения. Все мнения являются нашими собственными, мы гордимся тем, что наши статьи справедливы и сбалансированы. Для получения дополнительной информации см. Наше заявление о раскрытии информации.

Безопасность прежде всего!

Когда вы имеете дело с жарой или пламенем, очень важно соблюдать осторожность.

Топливные обогреватели создают дым или газ от сгорания, что может вызвать проблемы со здоровьем, если нет надлежащей вентиляции. Также существует риск контакта чего-либо с пламенем (если он открыт), что может привести к возгоранию или ожогам, если не будут приняты меры безопасности.

Электрические обогреватели опасны еще и тем, что змеевики, которые они используют для создания тепла, достигают исключительных температур. Прикосновение к нагревательному элементу может привести к сильным ожогам и воспламенению предметов при более длительном воздействии.

Таблица сравнения

Используйте эту удобную сравнительную таблицу, чтобы быстро сравнивать модели или переходить к полному обзору.

Лучшие альтернативы обогревателям с батарейным питанием

Mr. Heater F232000 MH9BX Пропановый радиационный обогреватель Buddy

Основные характеристики
  • Эффективность почти 100% для более чистого горения
  • Работает в помещении и на открытом воздухе
  • Площадь покрытия до 225 кв. Футов
  • Включает функцию автоматического отключения при опрокидывании, отказе контрольной лампы и низком уровне кислорода

The Mr.Нагреватель F232000 - это переносной обогреватель для внутреннего и наружного применения, который может обеспечивать достаточное количество тепла без значительных выбросов. Помимо сжигания топлива, этот вариант очень похож на обогреватель с батарейным питанием. Его не нужно подключать к розетке, а кислородный датчик предотвращает чрезмерное использование без надлежащей вентиляции, защищая от вредных выбросов.

Имея рейтинг БТЕ от 4000 до 9000 в зависимости от выбранных вами настроек, вы можете адаптировать энергопотребление к своим потребностям. Он имеет высокий КПД, который в сочетании с источником пропанового топлива обеспечивает чистое горение, что позволяет использовать его в помещении при надлежащей вентиляции или кратковременном использовании.

Помещения размером с палатку или большие, как гараж, выиграют от использования Mr. Heater F232000. Благодаря функциям автоматического отключения для уровней кислорода, отказа контрольной лампы и опрокидывания вы также можете добиться более безопасного нагрева в хрупких условиях.

Этот вариант - идеальный компаньон для кемпинга благодаря портативности, простоте заправки и высокой теплоотдаче.

Нагреватель F232000 также доступен на Amazon.

Подробнее: Самые эффективные обогреватели помещений

г.

Нагреватель F215100 Mh5B Little Buddy Propane Heater
Основные характеристики
  • Высокая портативность
  • Кнопка включения для простого использования
  • Зона покрытия до 95 кв. Футов
  • Включает функцию автоматического отключения при опрокидывании и низком уровне кислорода

Mr. Heater F215100 - жизнеспособная альтернатива нагревателю с батарейным питанием, потому что его меньший размер имитирует портативность батарей, при этом обеспечивая эффективное тепло. Его кислородный датчик и датчики опрокидывания также позволяют использовать его в помещении и в жилых помещениях, что также делает его универсальным.

Пропановый обогреватель питается от канистр с пропаном весом 1 фунт (или больших резервуаров с соединением для шланга), которые позволяют ему гореть при 3800 БТЕ и покрывать почти 100 кв. Футов. Имея небольшой профиль и вес всего 6 фунтов с баллоном с пропаном in, его можно легко прикрепить к походной сумке, сидеть в фургоне до тех пор, пока он не понадобится, или согреть палатку.

F215100 можно использовать как в помещении, так и на улице, он оснащен датчиком низкого содержания кислорода, который отключает его, если выбросы становятся слишком сильными. Чтобы максимально использовать эту опцию, убедитесь, что есть вентиляция, чтобы она могла работать без перебоев.Кроме того, когда вы запустите его на ночь, вы можете быть уверены, что он безопасен, благодаря функции автоматического отключения. Если он перевернется, обогреватель выключится, чтобы избежать ожогов или возгорания.

Вы также можете найти F215100 на Amazon.

AmazonBasics Керамический персональный мини-обогреватель мощностью 500 Вт для небольших помещений

Основные характеристики
  • Устанавливается на столе или столе
  • Отсутствие выбросов при использовании в помещении
  • Включает функцию автоматического отключения при опрокидывании
  • Доступен в 4 разных цветах

Электрический керамический обогреватель Amazon 500 Вт практически идентичен обогревателю с батарейным питанием.Он не производит вредных выбросов, что означает, что его можно использовать в помещении и особенно хорошо подходит для использования на столе в качестве личного обогревателя. Главное отличие в том, что для его использования вам понадобится розетка поблизости.

Керамический обогреватель Amazon мощностью 500 Вт

- это бюджетный вариант для тех, кто не хочет обогревать большую площадь. Этот небольшой обогреватель, созданный для удобного размещения на рабочем столе или столе, имеет тяжелое основание и защиту от опрокидывания, чтобы он не воспламенился или не сгорел при падении.

Эта опция мощностью 500 Вт эквивалентна примерно 1700 БТЕ, поступающей от керамической катушки, расположенной внутри устройства.Это тепло излучается наружу через решетку на передней панели устройства с помощью вентилятора, который направляет его туда, куда вы смотрите на обогреватель.

Эта модель отлично подойдет в качестве напарника, но требует наличия поблизости розетки переменного тока.

Maradyne H-400012 Santa Fe 12V Напольный обогреватель

Основные характеристики
  • 13 200 БТЕ в час
  • 2 скорости вентилятора
  • Регулируемые вентиляционные отверстия
  • Высококачественный двигатель с длительным сроком службы
Обогревателям

с питанием от аккумуляторов было бы непросто отвести достаточно тепла, чтобы согреть большие площади, но Maradyne H-400012 - нет.Он требует небольшой настройки и гораздо менее портативен, чем питание от батареи, но он создает много тепла для большинства автомобилей, грузовиков и других мобильных помещений.

Для тех, кто хочет создать исключительное тепло в кабине своего автомобиля или грузовика, обогреватель Maradyne H-400012 Santa Fe создан для вас. Эта высокопроизводительная модель выдает около 13 200 БТЕ при использовании 12-вольтного соединения в вашем автомобиле и должна быть подключена к линии охлаждения для создания тепла.

После установки H-400012 в кабину и подсоединения шлангов вы можете контролировать тепловую мощность с помощью 2 скоростей вентилятора и регулируемых жалюзийных стоек.Это позволяет распределять тепло там, где и когда оно вам нужно.

Эта опция в первую очередь предназначена для использования в кабинах грузовиков и больших транспортных средствах, которым требуется контроль температуры, поэтому не ожидайте, что вы будете использовать ее дома.

Triclicks 8KW Дизельный воздухонагреватель

Основные характеристики
  • 27000 БТЕ в час
  • С дистанционным управлением
  • ЖК-экран отображает топливо, температуру и настройки вентилятора
  • Простота эксплуатации и настройки
Обогревателям

с питанием от аккумуляторов было бы непросто отвести достаточно тепла, чтобы согреть большие площади, но Maradyne H-400012 - нет.Он требует небольшой настройки и гораздо менее портативен, чем питание от батареи, но он создает много тепла для большинства автомобилей, грузовиков и других мобильных помещений.

Для тех, кто хочет создать исключительное тепло в кабине своего автомобиля или грузовика, обогреватель Maradyne H-400012 Santa Fe создан для вас. Эта высокопроизводительная модель выдает около 13 200 БТЕ при использовании 12-вольтного соединения в вашем автомобиле и должна быть подключена к линии охлаждения для создания тепла.

После установки H-400012 в кабину и подсоединения шлангов вы можете контролировать тепловую мощность с помощью 2 скоростей вентилятора и регулируемых жалюзийных стоек.Это позволяет распределять тепло там, где и когда оно вам нужно.

Эта опция в первую очередь предназначена для использования в кабинах грузовиков и больших транспортных средствах, которым требуется контроль температуры, поэтому не ожидайте, что вы будете использовать ее дома.

Sengoku HeatMate OR-77 Керосиновый обогреватель

Основные характеристики
  • Площадь покрытия до 380 кв. Футов
  • Пуск с кнопки без электричества
  • Ручка регулятора пламени для лучшего контроля температуры
  • Включает функцию автоматического отключения при опрокидывании и защитные приспособления

Регулируемый нагреватель HeatMate, обеспечивающий большую тепловую мощность и более длительное время использования, является еще одной очевидной альтернативой питанию от батареи.Несмотря на то, что он требует вентиляции из-за паров, которые он создает, его можно использовать в различных ситуациях на открытом воздухе для получения эффективного тепла независимо от того, где вы его разместите.

Обогреватель Sengoku HeatMate OR-77 - это керосиновый обогреватель, который можно использовать в помещении (с вентиляцией) или на открытом воздухе, например в кемпинге. Он обеспечивает огромный эффективный радиус действия до 380 кв. Футов и топливный бак объемом 1,2 галлона, так что вы можете держать весь кемпинг, патио или беседку в тепле всю ночь.

Эта опция включает кнопочный стартер, который зажигает керосин без электричества, батарей или спичек для облегчения запуска.У него также есть циферблат, с помощью которого вы можете регулировать количество тепла, гарантируя, что вам всегда будет достаточно тепла.

Что касается функций безопасности, Sengoku Heatmate имеет защитную оболочку, которая защищает людей и предметы от источника тепла. Он также автоматически отключится, если упадет, что поможет предотвратить возгорание.

Эта модель прекрасно подойдет для использования в качестве источника тепла для патио, террасы или открытой площадки, поэтому вам не придется покидать свой двор в холодные месяцы.

Подробнее: Распространенные проблемы с керосиновым обогревателем и способы их устранения

Руководство по покупке

Хотя обогреватели с батарейным питанием, к сожалению, не подходят, есть много других вариантов, которые следует рассмотреть.Если вы будете осторожны в использовании, вы можете добиться многих из тех же результатов, что и нагреватель с батарейным питанием, с другим типом нагревателя. Как только вы найдете подходящий тип топлива, вы сможете решить, какая модель будет соответствовать вашим потребностям.

Виды топлива

Выбор правильного типа топлива будет зависеть от того, как вы планируете использовать обогреватель. Некоторые виды топлива обеспечивают более высокий выход в БТЕ, более портативны или на 100% не содержат выбросов. Поэтому важно решить, какой источник топлива вы хотите использовать в своем обогревателе, в качестве одного из первых шагов при покупке обогревателя.

Питание переменного тока

AC power, network power или любое другое название для 120-вольтового переменного тока, которое часто поступает из ваших электрических розеток, является топливом, на 100% не содержащим выбросов. Они часто работают, используя электричество для перегрева змеевика, производя тепло, которое исходит от источника тепла за счет использования вентилятора или вытяжки.

В целом, мощность переменного тока изо всех сил пытается произвести большое количество БТЕ по той же причине, что аккумуляторные нагреватели не используются в крупномасштабном отоплении. Они не могут потреблять достаточно энергии, чтобы производить огромное количество тепла, как при горении.

Однако при использовании в офисе, спальне или другом помещении без больших требований к теплу обогреватель переменного тока справится со своей задачей.

12V Мощность
Обогреватели

с питанием от 12 В часто используются в автомобилях. Эти обогреватели подключаются к аккумулятору автомобиля через прикуриватель, который обеспечивает силу тока, необходимую для эффективного нагрева.

Источники питания

12 В имеют различные выходы в БТЕ, при этом для некоторых персональных обогревателей требуется около 1000 БТЕ, а для более крупных вариантов - более 10 000.Однако по мере увеличения БТЕ потребляется больше энергии.

Пропан

Пропан - удобный источник топлива для питания вашего обогревателя, поскольку он может содержаться в баках. Пропан также горит очень чисто, что снижает выбросы (хотя все же настоятельно рекомендуется вентиляция). Пропановые модели поставляются со шлангом или соединением, позволяющим подсоединять баллон. Это позволяет пропану течь в нагреватель, воспламеняться и выделять тепло, которое циркулирует через выхлопную трубу или вентилятор.

В резервуарах с пропаном

используется горение, что позволяет им легче отдавать больше тепла.Чтобы вызвать эту реакцию, воспламенитель питается от батареи, источника электричества или трения, либо зажигается контрольная лампа.

Пропановые баллоны часто используются для кемпингов или небольших систем отопления, таких как вентилируемая уличная кабина.

Дизель и керосин

И дизельное топливо, и керосин представляют собой жидкое топливо, выделяющее тепло при воспламенении. Они также используют источник воспламенения, такой как батарея, электрический воспламенитель, трение или контрольный свет. У них должна быть надлежащая вентиляция из соображений безопасности из-за более высоких выбросов и неприятных запахов, которые они испускают вместе с жарой.

Дизель горит менее чисто, чем керосин, но во многих случаях также может производить больше БТЕ. Однако оба источают запахи. Как правило, они также являются наиболее горячим топливом.

Гараж или другое более просторное место на открытом воздухе - это то место, где эти два типа топлива лучше всего.

Безопасность

Любой прибор, который выделяет тепло или выделяет тепло, представляет потенциальную угрозу безопасности. Будь то горение живым пламенем, очень горячие змеевики или вредные газы, образующиеся при сжигании топлива, важно соблюдать меры безопасности.

Когда дело доходит до безопасного использования вашего обогревателя, наиболее важным фактором является место, где вы его используете. В помещениях без вентиляции есть несколько вариантов, которые следует учитывать, чем в хорошо вентилируемых помещениях на открытом воздухе.

Для использования внутри помещений в небольших помещениях или в местах без надлежащей вентиляции наиболее безопасными являются варианты с питанием от электричества (переменного тока или 12 В). Они не производят выбросов, потому что не сжигают топливо. Они также часто включают автоматическое отключение для опрокидывания и решетки, чтобы защитить вас от горящих катушек, что помогает обезопасить пользователей и предотвратить возгорание чего-то, что вы не собирались делать.

Если вентиляция достаточная, но все еще в помещении, можно использовать электричество и пропан. До тех пор, пока выбросы пропана могут улетучиваться, а источник тепла защищен от контакта с чем-либо, при соблюдении осторожности использование в помещении может быть безопасным.

На открытом воздухе можно использовать любой источник топлива, если пламя или нагревательные элементы защищены от контакта. Однако, если вентиляция закрыта, эти обогреватели могут представлять серьезный риск повреждения.Датчик истощения кислорода также способствует безопасному использованию, отключая нагреватель до того, как возникнет проблема.

Заключение

Обогреватели

могут стать вашим лучшим другом в прохладную погоду. Однако, как и все, что использует источник тепла, они также могут быть опасны - как касаться, так и вдыхать пары. Поскольку настоящих обогревателей с батарейным питанием не существует, важно провести исследование, чтобы выяснить, как можно безопасно удовлетворить свои потребности с помощью альтернативы.

Правильный выбор может варьироваться в зависимости от того, где вы хотите использовать обогреватель.

Электрические обогреватели , как правило, более безопасны и менее дороги, но им сложно вырабатывать тепло, необходимое для покрытия всей комнаты.

Между тем, газовые обогреватели могут производить больше БТЕ, но также требуют, чтобы вентиляция была безопасной (и подавать топливо для сжигания).

Гибридные опции , такие как дизельный воздухонагреватель, могут обеспечить хорошее сочетание обоих преимуществ, но для правильной работы требуются правильные соединения.

В целом, не существует обогревателя с батарейным питанием или какого-либо другого обогревателя, который подошел бы всем. Но с помощью нашего руководства вы можете узнать о преимуществах различных источников топлива и решить, какой из них лучше всего подходит для вашей ситуации. Таким образом, он просто остается в рамках бюджета и обеспечивает покрытие всей площади, в которой вы хотите согреться. Оставайся поджаренным!

10 лучших перчаток с подогревом - перчатки с электрическим подогревом и батареями

Amazon / REI

Холодная погода постоянно получает плохую репутацию.Как только температура падает, мы быстро забываем, что именно тогда можно начинать наши любимые занятия на снегу. Речь идет о лыжах, подледной рыбалке, катании на санях - список можно продолжать и продолжать. Конечно, для того, чтобы по-настоящему насладиться этими прогулками (и не такими уж веселыми, такими как работа лопатой), вам нужно иметь лучшие перчатки с подогревом, которые вы можете найти. Перед покупкой пары вам необходимо иметь четкое представление о различных типах перчаток с подогревом, вариантах материалов и других доступных функциях.

Типы перчаток с подогревом:
  1. Перчатки с химическим подогревом: В этих перчатках есть карман, в который можно поместить одноразовый нагревательный пакет, активируемый воздухом, который нагревается после извлечения из упаковки.Нагрев длится около восьми часов, прежде чем его нужно будет заменить. Эти перчатки можно носить и без нагревательных пакетов.
  2. Перчатки с подогревом с электроприводом / батарейным питанием: Вместо замены нагревательного пакета вам необходимо перезарядить или заменить батареи. Батарейный отсек подсоединен к серии нагретых проводов, встроенных в ткань перчаток. Большинство перчаток с электрическим подогревом имеют различные настройки нагрева, которые потребляют разное количество заряда батареи.Этот тип перчаток с подогревом обычно значительно дороже.
Перчатки с подогревом Характеристики:

  • Подгонка: Самое главное, вы должны убедиться, что ваши перчатки с подогревом подходят правильно. Мы рекомендуем измерить руку и сверяться с таблицей размеров при покупке в Интернете. Для максимального комфорта убедитесь, что вы можете удобно согнуть руку в кулак и прикрыть все запястье, чтобы не замерзнуть.
  • Материал: Чтобы перчатки оставались полностью теплыми, убедитесь, что перчатки защищены от ветра и непогоды (особенно если вы планируете носить их на снегу).Ищите внешние оболочки из нейлона или смеси полиэстера с внутренней подкладкой из мягкого флиса или шерсти. Перчатки с подогревом различаются по толщине, а более тонкие перчатки лучше подходят для работы на улице или катания на лыжах. Водонепроницаемая защита поможет защитить руки от непогоды, но учтите, что они будут казаться менее воздухопроницаемыми и могут оставить ваши руки немного липкими.
  • Срок службы батареи: В большинстве перчаток с подогревом, работающих от батареек, вместо одноразовых используются перезаряжаемые литиевые батареи.Перезаряжаемые батареи обычно нагреваются от двух до десяти часов. Для более длительного нагрева вам нужно будет купить дополнительный набор, чтобы иметь при себе замену.

Ознакомьтесь с некоторыми из приведенных ниже вариантов, которые были провозглашены в Интернете как обязательные перчатки для любого приключения на природе.

Реклама - продолжить чтение ниже

1

Лучшие перчатки с подогревом

Thermo1 перчатки с подогревом на батарейках ВЕЛАЦЦИО амазонка.com

89,99 $

Эти перчатки с подогревом от Velazzio, получившие сотни восторженных отзывов на Amazon, обладают множеством инновационных функций. Прочное водоотталкивающее покрытие защищает руки, а подкладка отводит влагу и предотвращает появление пота. Внешняя ткань совместима с сенсорным экраном, поэтому вы можете использовать свой смартфон во время ношения. С тремя режимами нагрева , восьмичасовым временем автономной работы и удобным футляром для переноски - это лучшие перчатки с подогревом.

  • Rave Amazon отзывы
  • С сенсорным экраном
  • Восемь часов автономной работы
  • Нагревательный элемент только на тыльной стороне ладони
2

Перчатки с подогревом по лучшей цене

Перчатки с подогревом ActionHeat теплый магазин.com

49,99 $

Перчатки ActionHeat с подогревом от аккумулятора оснащены встроенными нагревательными панелями и изготовлены из материала Action-Flex, обеспечивающего легкость и тепло. В этих перчатках используются батарейки типа AA (не входят в комплект), прикрепленные к батарейному блоку питания, которые обеспечивают около пяти часов нагрева. По доступной цене эти перчатки - отличная покупка, чтобы опробовать перчатки с подогревом.

  • Самый доступный выбор
  • Используйте батарейки AA
  • Утеплитель Тинсулейт
  • Аккумулятор может быть громоздким
3

Лучшие тонкие перчатки с подогревом

Перчатки с подогревом от аккумуляторной батареи Солнце Уилл амазонка.com

$ 119,00

обозреватели Amazon говорят, что эти перчатки согревали их в суровые зимние дни. Перчатки поставляются с двумя перезаряжаемыми литиевыми батареями, которых при зарядке хватает от двух до шести часов. Инфракрасные волоконно-оптические нагревательные элементы покрывают тыльную сторону рук, пальцы и кончики пальцев для максимального тепла. Рецензентам нравится, что эти перчатки отлично согревают, будучи достаточно тонкими для ловкости.

  • Три режима нагрева
  • Нагревание тыльной стороны рук, пальцев и кончиков пальцев
  • Тонкая эластичная ткань
4

Перчатки с подогревом для работы на открытом воздухе

Мобильные согревающие перчатки Рабочих уютная зима.com

179,99 долл. США

Эти 10-часовые тепловые перчатки сохранят тепло в течение всей смены, при этом они достаточно прочные, чтобы удовлетворить все ваши потребности на открытом воздухе. Есть два слоя: внутренний обеспечивает тепло, а внешний может справиться с любой работой, которую вы делаете в течение дня. Прочный внешний нейлоновый корпус с кожаными накладками защищает ваши руки во время строительства или работы на лужайке.

  • 10 часов нагрева
  • Нейлоновые внешние перчатки с кожаными подушечками
  • Четыре регулируемых уровня нагрева
5

Перчатки с подогревом для занятий спортом на открытом воздухе

Перчатки с подогревом и аккумулятором Спаситель амазонка.com 169,99 долларов США

$ 139,99 (18% скидка)

Идеально подходящие для езды на велосипеде, пеших прогулок, катания на лыжах и других видов спорта на открытом воздухе, эти перчатки с сенсорным экраном имеют большую длину, чтобы закрывать запястья с регулируемой пряжкой. Эти перчатки с теплом на тыльной стороне рук и пальцев созданы для зимних видов спорта. Бренд утверждает, что вы почувствуете тепло в течение 30 секунд после включения.

  • Перчатки для сенсорного экрана
  • Более длинная, чтобы держать запястья закрытыми
  • Тепло тыльной стороны кисти и кончиков пальцев
  • Некоторые обозреватели хотят, чтобы аккумулятор работал дольше
  • Дорого
6

Лучшие варежки с подогревом

Лыжные рукавицы с подогревом

Снежный олень амазонка.com

Если вы хотите согреться, надевайте рукавицы вместо перчаток. Эти варежки , изготовленные из овечьей кожи и водоотталкивающего полиэстера, нагревают каждую часть вашей руки до шести часов. Застежка-липучка и шнурок позволяют легко регулировать. На внутренней стороне запястья есть даже скрытый карман на молнии для хранения ценных вещей.

  • Регулируемый шнур
  • Верх из овечьей кожи
  • Потайной карман на молнии
  • У некоторых обозревателей были проблемы со службой поддержки бренда
  • Дорого
7

Лучшие перчатки с подогревом от артрита

Варежки для микроволновой терапии с льняным семенем и влажным теплом

PhysioNatural амазонка.com

Многие, страдающие артритом, находят облегчение в перчатках с подогревом. Этот выбор имеет сотни восторженных отзывов на Amazon за то, что он прост в использовании и удивительно удобен, а также идеально подходит для отдыха. Эти варежки можно нагреть, поместив их в микроволновую печь на одну-две минуты. Они наполнены глиняными бусинами с ароматерапией лаванды и льняного семени.

  • Сверхмягкая ткань
  • Приготовление в микроволновке
  • Расслабляющие ароматы
8

Лучшие перчатки с подогревом для уборки снега

Перчатки с подогревом от аккумуляторной батареи Аромат Сезон амазонка.com

69,99 $

При уборке снега вам понадобятся супер теплые перчатки, которые останутся сухими. Хотя и немного громоздкие, эта пара пользуется популярностью среди обозревателей как очень теплая. На выбор предлагается три уровня нагрева, которыми вы можете управлять одним нажатием кнопки. В отличие от многих других перчаток с подогревом, эта пара также нагревает ладонь.

  • Согревает тыльную сторону кисти, пальцы и ладонь
  • Водонепроницаемый внешний слой
  • С сенсорным экраном
9

Лучшие перчатки с подогревом для рыбалки

Перчатки с электрическим подогревом и аккумулятором Гринша амазонка.com

70,99 долл. США

Гринша обещает, что эти перчатки сохранят ваши руки поджаренными даже при выключенном обогреве. Они мягкие и легкие, обеспечивают тепло от аккумуляторных батарей. Благодаря мягкому хлопку внутри и нейлоновой и кожаной внешней ткани они сохранят тепло и уют во время рыбалки или сельского хозяйства.

  • Внутренняя часть из хлопчатобумажной ткани
  • Кончики пальцев для сенсорного экрана
  • Регулируемая застежка на запястье
  • Срок службы батареи меньше, чем у других моделей
10

Лучшие перчатки с химическим подогревом

Флисовые перчатки / варежки с подогревом

Если вы не хотите использовать перчатки с электрическим подогревом, эта пара от Hot Hands - идеальный вариант.В верхней части перчаток есть карман , в который можно поместить воздушный нагревательный пакет . Этот одноразовый пакет будет оставаться теплым около восьми часов, прежде чем его потребуется заменить. В перчатках также есть бесплатный набор нагревательных пакетов. Нам нравится, что эти перчатки / варежки можно носить с нагревательными элементами или без них.

  • Карман для нагревательных пакетов
  • Можно носить как перчатки, так и варежки
  • Утеплитель Тинсулейт
  • Необходима замена нагревательных пакетов
Эмма Сеймур, Институт хорошего домашнего хозяйства Аналитик по тестированию продуктов, Лаборатория текстиля, бумаги и пластмасс Эмма Сеймур - аналитик-аналитик в лаборатории текстиля, бумаги и пластмасс Института хорошего домашнего хозяйства, где она оценивает изделия на основе волокон, от постельных принадлежностей до одежды.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
