Габариты стандартных размеров дверных проемов, как рассчитать габариты проема
Чаще всего в строительстве жилых и общественных зданий обустраивается стандартный дверной проем, однако перед покупкой нового межкомнатного или входного полотна следует корректно измерить его габариты. В ином случае не избежать дополнительных расходов по переоборудованию проема или по изменению размера двери.
Какие габариты имеют стандартные дверные проемы?

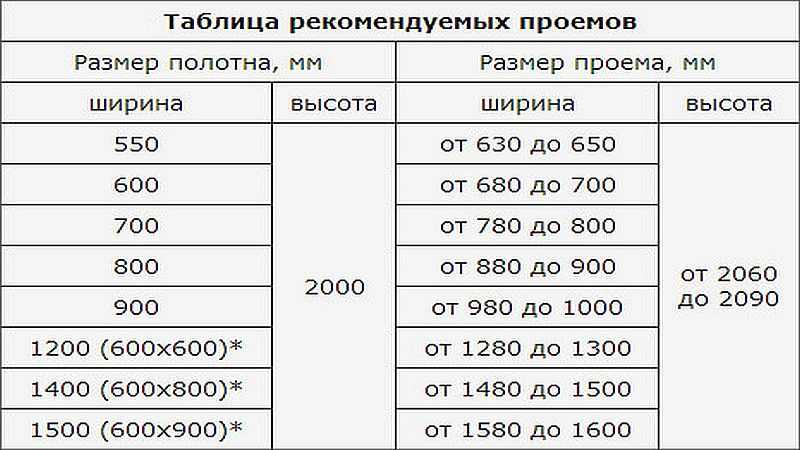

Современные производители предлагают следующие стандартные размеры дверных проемов и типы дверей:
Наиболее распространен типоразмер дверного полотна с высотой 2000 мм. При этом параметре размер ширины может составлять 600, 700 или 800 мм. В продаже часто встречаются готовые изделия с параметром 1900 см по высоте и шириной 550 мм, но двери 60 см с высотой в 200 см распространены больше всего. Толщина коробки при этом может быть раной 15-50 мм.
ГОСТ размеров проема 6629-88 содержит следующую информацию:
Что учесть при монтаже полотна в стандартный проем?
При установке дверей в обязательном порядке учитываются не только стандарт габаритов полотна, коробки и проема.
Большое значение имеют и другие факторы:
- проходят ли в пределах проема коммуникации;
- нужно ли оборудовать каркас для простенка или обшивки из гипсокартона;
- точный показатель толщины стены;
- какой ширины потребуется наличник;
Стандарты проемов дверей необходимы для упрощенного выбора полотна и коробки. Типовые изделия с легкостью монтируются в стандартизированные проемы. В случае постройки дома по индивидуальному проекту возможно ширина и высота проема двери между комнатами будут нестандартными. Для этого потребуется заказывать изготовление двери и коробки к ней по индивидуальным размерам. При этом точность и корректность измерения габаритов проемов имеет важное значение. Правильно производить измерения по следующему алгоритму.

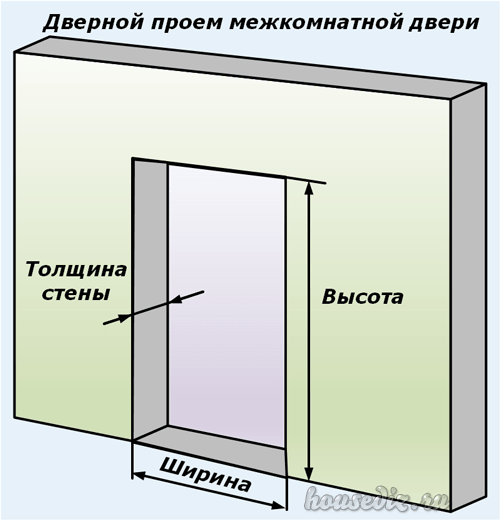

Как рассчитать габариты проема?
В ряде случаев возникает необходимость рассчитать размер дверного проёма под конкретные габариты межкомнатного или входного полотна.
Тогда необходимо будет произвести определённые вычисления. К примеру, вы планируете установить полотно с габаритами 2000×800 мм при толщине дверной коробки в 25 мм. Размер ширины проёма в этом случае будет равным:
800 + 25+25 = 850 (мм).
Учитываются в расчетах обе горизонтальные стойки дверной коробки, поэтому показатель прибавляется дважды.
В расчете также учитываются зазоры для монтажа 15-20 мм, которые следует оставить с обеих сторон двери. К полученному ранее значению прибавляем эти величины:
850 + 15 + 15= 880 (мм).
Показатель в 800 мм – это стандартная ширина дверного проема, которая чаще всего используется при изготовлении межкомнатных изделий, которые идеально вписываются в условия типовых построек.
Высота дверного проема вычисляется по аналогии, исходя из габаритов порога и величины зазоров для монтажа. Таким образом, размер высоты полотна суммируется с толщиной короба, высотой порога и размером зазора (10-20 мм):
2000 + 25+10+15= 2050 (мм).
В результате вычислений мы получаем, что для полотна габаритами 2000×800 мм потребуется стандартный проем двери 2050×880 мм.
Стандартная толщина типовых проемов в жилых и общественных строениях, не зависимо от материала стен, составляет 75 мм. Соответственно большинство дверных коробок на рынке имеет такую же толщину. При несоблюдении рекомендации по размерам можно столкнуться с проблемами при монтаже наличников и неэстетичному внешнему виду двери.
Подготовка дверных проёмов. Рассчитываем размеры проёма и дверей
В квартирах и домах практически не бывает ровных стен и ровных проёмов, поэтому установка стандартных дверей всегда сопряжена с определёнными трудностями по выравниванию проёмов.
Стандартный дверной блок оказывается больше или меньше существующего проёма, не вертикальные стены приводят к быстрому износу петель и другой фурнитуры.
Установщики межкомнатных дверей, постоянно сталкиваются с тем, что по факту финишной отделки приходится устанавливать двери в неподготовленные, кривые проёмы.
Из-за этого приходится расширять или сужать проёмы, устанавливать криво петли, подпиливать полотна, подпиливать под кривые стены доборы и наличники, делать закладные и т. д. Всё это увеличивает трудозатраты, время установки и, соответственно, вырастает стоимость работ.
Чтобы избежать таких трудностей, ещё на начальной стадии ремонта следует задуматься о выборе производителя дверей и подготовке дверных проёмов. От выбора производителя зависит стандартный размер дверного блока, по которому и следует подготавливать дверной проём.
Стандартные межкомнатные двери российских производителей бывают следующих размеров: по высоте 1900, 2000 мм и по ширине 400, 550, 600, 700, 800, 900 мм.
Европейские производители межкомнатных дверей по стандартам немного отличаются от наших, их продукция имеет другие размеры по высоте 2020, 2150 мм и по ширине 620, 720, 820, 920 мм.
От размеров межкомнатных дверей напрямую зависит формирование и подготовка дверного проёма под установку дверного блока.
Для точного расчёта габаритных размеров следует также знать толщину коробочного бруса в четверти (обычно она составляет 25 мм).
Для примера рассчитаем проём для полотна 2000 х 700 мм.
Ширина проёма рассчитывается таким образом: к ширине полотна 700 мм прибавляем две толщины коробки 25 + 25 мм, технические зазоры по притворам (по петлям 2 мм и по замку 4 мм), добавляем зазоры на монтажные швы 10 + 10 мм.
В итоге получаем размер по ширине 10+25+4+700+2+25+10 = 776 мм.
Высота проёма для межкомнатного дверного блока с порогом (нижний брусок коробки) рассчитывается по аналогии. К высоте проёма — 2000 мм — прибавляем две толщины коробки 25 + 25, технические зазоры по притворам: вверху 3 мм и внизу 5 мм, добавляем зазор на монтажный шов 10 мм.
В итоге получаем размер по высоте 10+25+3+2000+5+25 = 2068 мм.
Высота проёма для дверного блока без порога рассчитывается по аналогии. К высоте проёма 2000 мм прибавляем толщину коробки, технические зазоры по притворам (по верху 3 мм и по низу 10 мм), добавляем зазор на монтажный шов 10 мм.
В итоге получаем размер по высоте 10+25+3+2000+10 = 2048 мм.
Немаловажным является и выравнивание глубины проема по вертикали. При этом глубина должна оставаться неизменной по всему периметру проема, по обеим сторонам и сверху.
Не следует делать проёмы по высоте и ширине с большим запасом, поскольку финишный размер наличника не всегда может перекрыть большие зазоры.
Итак, чтобы Вам не пришлось расширять дверной проем, из за того, что межкомнатная дверь в сборе с коробкой не встает в проем, не проходит по ширине (высоте), следует подготовить проемы заранее, перед установкой межкомнатных дверей. Некоторые проемы состоят из стен, расширение которых требует специального инструмента, это значит, что установщик межкомнатных дверей, из за отсутствия нужного инструмента, просто не сможет выполнить требующееся расширение проема, к тому же это вид работ не соответствует профилю мастера по установке межкомнатных дверей. Так что готовьте проёмы заранее.
Определение высоты проема | Law Insider
означает день, когда мы впервые разрешаем открытие объектов, номеров или услуг Отеля для широкой публики под Брендом.
означает дату, когда Предложение было открыто Компанией в связи с заключением настоящего соглашения.
имеет значение, указанное в разделе 4 настоящих Правил.
означает самый нижний этаж самого нижнего закрытого помещения (включая подвал). Незавершенное или защищенное от затопления ограждение, используемое исключительно для парковки транспортных средств, доступа к зданию или ограниченного хранения в зоне, отличной от подвальной зоны, не считается нижним этажом здания, при условии, что такое ограждение не построено таким образом, чтобы визуализировать конструкцию. в нарушение применимых требований к проектированию без возвышения настоящего постановления.
означает 9:00 (время Нью-Йорка).
означает фильтр, используемый для гомогенизации мощности поглощенной дозы в поле излучения.
означает дату, когда настоящее Постановление о согласии подается на рассмотрение Секретарю окружного суда Соединенных Штатов по Южному округу штата Огайо.
означает дату, когда Перевозчик, получив соответствующую информацию от Компании, может и согласен начать предоставление Услуг фиксированной сети Клиенту;
означает дневную программу для детей, предлагаемую (i) двум или более детям в возрасте до 13 лет в учреждении, которое не является местом жительства воспитателя или кого-либо из детей, находящихся на попечении, или (ii) 13 или более детей в любом месте.
или «CCT» означает центральное летнее время, когда действует летнее время, и центральное стандартное время, когда летнее время не действует.
означает весь мертвый каннабис, который был собран, высушен, пролечен или обработан иным образом, за исключением листьев и стеблей.
означает в отношении каждого Займа капитала роста: (a) первый день первого полного календарного месяца, следующего за Датой займа такого Займа, если такая Дата займа не является первым днем месяца; или (b) в тот же день, что и Дата займа, если Датой займа является первый день месяца.
означает устройство для перекрытия зазора между полом пассажирского салона и землей или бордюром.
означает дату, указанную в Дополнении, если применимо, к которой вы должны начать строительство Отеля. Для того, чтобы Отель считался строящимся, вы должны начать заливку бетонного фундамента для Отеля или иным образом соответствовать критериям «строящегося объекта», изложенным в Дополнении.
означает стандартную форму, установленную Управляющей компанией, которая должна быть должным образом заполнена инвесторами при открытии счета в Фонде.
любой Рабочий день, указанный как таковой в Уведомлении об активации расширенного кредита.
для Расчетного периода означает полночь последнего дня календарного месяца.
означает продукт, предназначенный для удаления натуральных или синтетических полиролей для полов или воска путем разрушения полимеров полироли или воска либо путем растворения или эмульгирования полироли или воска.
«Средство для удаления воска с пола» не включает аэрозольные средства для удаления воска с пола или продукты, предназначенные для удаления воска с пола исключительно путем истирания.означает в отношении Фонда первую дату, когда Фонд выпустил акции.
означает продукты на основе воска, предназначенные исключительно для деревянных полов.
означает 1 января 2021 г. или более позднюю дату, установленную Расчетным агентом от имени Эмитента в соответствии с Разделом 2.11 настоящего Соглашения.
означает дату завершения строительства совместного объекта Договоренности о присоединении, создания групп магистралей, завершения испытаний совместной магистрали и взаимной приемки магистралей Сторонами.
означает каждую систему биржи или котировки, торговля которой оказывает существенное влияние (как определено Расчетным агентом) на общий рынок фьючерсных или опционных контрактов, относящихся к Базовому активу, включая любого правопреемника или правопреемника любой такой системы биржи или котировки.
или любую замещающую биржу или систему котировок, в которую временно переместилась торговля фьючерсными или опционными контрактами, относящимися к Базовому активу (при условии, что Расчетный агент определил наличие ликвидности, сравнимой с фьючерсными или опционными контрактами, относящимися к Базовому активу на такой временной замене систему обмена или котировки, как на исходной родственной бирже).означает Nasdaq OMX Stockholm.
означает подземный ход, сделанный путем выемки грунта под перегрузкой, в который входит или должен войти строительный рабочий;
означает Дату выпуска Облигаций или любую другую дату, которая может быть указана в качестве Даты начала выплаты процентов в соответствующих Окончательных условиях;
«Средство для удаления воска с пола» не включает аэрозольные средства для удаления воска с пола или продукты, предназначенные для удаления воска с пола исключительно путем истирания.
или любую замещающую биржу или систему котировок, в которую временно переместилась торговля фьючерсными или опционными контрактами, относящимися к Базовому активу (при условии, что Расчетный агент определил наличие ликвидности, сравнимой с фьючерсными или опционными контрактами, относящимися к Базовому активу на такой временной замене систему обмена или котировки, как на исходной родственной бирже).Расшифровано: Проекции на высоту проема дверей в свету — I Dig Hardware
- Посмотреть увеличенное изображение
Я обновил свой предыдущий пост о проекциях на высоту проема в свету, и эта статья будет опубликована в январском выпуске журнала D oor Security + Safety 9 за январь 2020 г.
0121
.
В большинстве мест согласно Международным строительным нормам (IBC) высота потолка вдоль путей эвакуации должна быть не менее 7 футов 6 дюймов над чистым полом. Исключения включают компоненты эвакуации, которые конкретно рассматриваются в других разделах кода, такие как наклонные потолки, лестницы и пандусы. Высота двери является одним из перечисленных исключений и рассматривается в Разделе 1010.1.1 IBC 2018 года.
Раздел 1010.1.1 — Размер дверей, устанавливает минимальную высоту проема в свету для дверей на уровне 80 дюймов, за некоторыми исключениями, которые применяются к дверным проемам, обслуживающим жилые и спальные помещения. Комментарий IBC поясняет, что минимальная высота 80 дюймов применяется к дверям на пути выхода, а также к дверям, которые используются для выхода, включая дополнительные двери сверх количества путей выхода, требуемого кодом.
Выступы в перемычку / требуемая высота проема в чистоте рассматриваются в разделах 1003.
Это означает, что дверной доводчик может выступать вниз на требуемую высоту проема в чистоте, если высота в свету составляет не менее 78 дюймов, измеренная от пола до самой нижней части доводчика. Но какой тип «дверной остановки» имеет в виду IBC? Остановка над головой? Упор на раме?
Комментарий IBC включает параграф, разъясняющий назначение этого раздела кодекса.
Однако для издания IBC 2021 года было одобрено изменение, которое дополнительно разъясняет это и противоречит Комментарию IBC. Предложение IBC по изменению E41 изменяет предыдущую формулировку следующим образом:
«Дверные доводчики, верхние дверные ограничители , дверные приводы с электроприводом и электромагнитные дверные замки должны находиться на высоте не менее 78 дюймов (1980 мм) над полом.
”
Это означает, что электромагнитный замок, в том числе установленный в центре проема для пары дверей, или автоматический привод, который охватывает большую часть проема, будет разрешен IBC 2021 года выступать в чистый проем, если минимальная высота в чистоте составляет 78 дюймов. Еще одно соображение, связанное с этим изменением, заключается в том, что при конкретной ссылке на верхние упоры упор на раме не рассматривается. На двери шириной 6 футов 8 дюймов ограничитель рамы будет выступать примерно на 5/8 дюйма в требуемую чистую высоту проема. Хотя многие должностные лица правил считают номинальным размером 80-дюймовую высоту в свету, это не указано в IBC.
Другие нормы и стандарты
Требования норм и стандартов различаются в отношении выступов на высоту проема в чистоте и степени ясности, обеспечиваемой каждой публикацией. Государственные или местные нормы могут включать различные ограничения и разъяснения, поэтому важно ссылаться на применимые требования для рассматриваемого проекта.
NFPA 101 — Кодекс безопасности жизнедеятельности: Как правило, высота над головой должна быть не менее 7 футов 6 дюймов, однако допускаются выступы, если на этих выступах обеспечена высота над головой не менее 6 футов 8 дюймов. В коде указано, что измерение берется с готового пола и допускает допуск -3/4 дюйма. В приложении А указано, что эти выступы могут включать в себя такие устройства, как осветительное оборудование, аварийно-сигнальное оборудование, средства контроля и оборудование окружающей среды, устройства безопасности, знаки и украшения, площадь которых обычно ограничена. В Справочнике NFPA 101 поясняется, что допуск -3/4 дюйма предназначен для признания зазора, обеспечиваемого стандартной дверной рамой 6 футов 8 дюймов, где ограничитель рамы выходит за пределы высоты проема. NFPA 101 в настоящее время не включает исключения для дверных доводчиков или другой фурнитуры, которая будет выступать менее чем на 6 футов 7 ¼ дюймов над чистым полом.
Стандарты ADA для доступного дизайна : Требуемый вертикальный зазор установлен в параграфе 307.
4 Стандартов ADA и составляет минимум 80 дюймов в высоту. Этот раздел включает исключение, которое также повторяется в Разделе 404.2.3, которое позволяет зазору у дверных доводчиков и дверных упоров составлять минимум 78 дюймов над финишным полом или землей. Никаких дополнительных пояснений в Руководстве Совета по доступу США к стандартам ADA не дается.
ICC A117.1 – Доступные и используемые здания и сооружения: Требования A117.1 относительно высоты проема в свету соответствуют требованиям стандартов ADA и находятся в тех же разделах. В комментарии A117.1 подчеркивается важность ограничений по высоте в 80 дюймов (за исключением 78 дюймов для дверных доводчиков и дверных упоров), утверждая, что одной из наиболее распространенных травм для людей с нарушениями зрения является удар головой о нависающие предметы. . В Комментарии также разъясняется, что целью ограничений в отношении выступающих предметов является не только защита людей с нарушениями зрения, но и защита всех людей от непреднамеренного контакта и возможных травм.
