Подключение духового шкафа к электросети своими руками (фото и схемы) — пошаговая инструкция
Совершенно очевидно, что в настоящее время, на смену малофункциональным электроплитам приходят раздельные духовые шкафы и варочные поверхности. Два этих устройства обладают улучшенными возможностями для приготовления пищи, а также эстетично располагаются в кухонном интерьере. И если встраивание в кухонную мебель особых трудностей не вызывает, то подключение к электросети требует особого внимания.
Современные духовки — достаточно мощные потребители электроэнергии. В паспортных данных на духовой шкаф можно увидеть обозначение P=3500 W, на поверхность P=7200 W (цифры на разные модели, соответственно разные). Или, рассматривая варочную поверхность, можно увидеть подобную наклейку:
Нас, сейчас интересует надпись 7200W (что, есть так же 7200 Вт /7.2 кВт /7,2 kW).
Что это, собственно значит? Любое устройство, работающее от электроэнерги и характеризуется рядом параметров.
Для того, чтоб электрическая жилая сеть квартиры (дома) работала корректно (не выбивало бы автоматы защиты, и как следствие не гас свет) имеют значения величины потребляемой мощности и потребляемого тока потребителя электроэнергии (у нас это духовой шкаф и варочная поверхность).
Немного теории
Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:
P=I*U*cosφ
Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).
Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.
Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).
Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.
Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.
Зная все это, попытаемся понять, как нам корректно подключиться к электросети.
Рассмотрим две ситуации:
- в квартире (доме) делается ремонт, и
- ремонт уже выполнен.

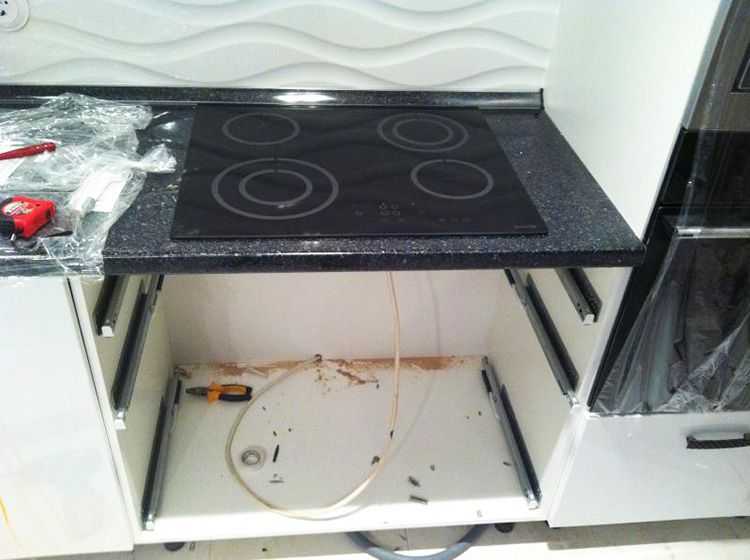

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток.
Важно понимать, что не следует устанавливать розетку непосредственно сзади духового шкафа или варочной поверхности – кроме того, что можно ошибиться размером по глубине (когда вилка будет подключена в розетку, шкаф может не вместиться), нарушиться принцип, действующий, например, при гарантийном ремонте – cначала обесточить, только потом демонтировать.
Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:
Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:
В этом случае, налицо неудобства использования (доступ ограничен глубиной кухонной мебели; при наличии нижних мебельных фасадов необходим их демонтаж; вероятность “не вписаться” в размер и не безопасно – слишком близкое расположение розеток от пола; прорвало шланг крана и для наступившего в лужу есть шанс оказаться под напряжением 220В).
При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм
В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой.
Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.
Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).
Попытки подключить шкаф совместно с розетками кухни имеют место.
Но нужно быть готовым к ситуации с электрочайником, описанной выше.
В пользу этого метода можно отметить лишь то, что реальная мощность электроприборов может быть несколько ниже паспортной, загрузка электрического шкафа не всегда максимальная (но не стоит забывать о праздниках) – главный принцип — когда работает шкаф, больше не работает ничего или искать сочетание: такой процент мощности шкафа – можно еще что-то включить.
Включение в одну розетку духового шкафа и варочной поверхности не эффективно, но опасно.
Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм2, а для поверхности минимум 4мм2. Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм2. Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает — рассматривать не будем).
Подводные камни после снятия упаковки
После приобретения духового шкафа (как, впрочем, и варочной поверхности), после изъятия из упаковочной тары, иногда случается неприятный сюрприз – выясняется, что нет питающего кабеля. Но это не оплошность производителя, а возможность для покупателя выбрать способ подключения изделия к своей электрической сети. Их несколько. Либо это будет механическое соединение питающего кабеля духового шкафа (варочной поверхности) с предусмотренной проводкой жилья, либо соединение розетка – вилка.
Попытаемся выбрать нужный способ подключения (для этого предположим, что питающий кабель изделия уже установлен, как это сделать самостоятельно будет указано ниже).
Первый способ заключается в том, что питающий кабель, соединяется с предусмотренными проводами (выводы из стен для духового шкафа, варочной поверхности) напрямую. Это означает механическое соединение (болтовое соединение, скрутка проводов, соединение с помощью клемной колодки).
Перечисленные виды соединения – надежные. Но в случае необходимости отключить изделие от электросети, обесточить (гарантийный случай, уборка, что-то упало нужно извлечь) потребуются услуги электрика или потеря времени на отсоединение и присоединение. Чем обусловлен этот способ – мощностью оборудования. Ведь как мы выяснили выше, мощность, указанная в паспорте говорит о потребляемом токе. В случае, когда расчетный ток вилки и розетки меньше тока, потребляемого электроприбором, следует выполнить соединение напрямую. Так многие виды бытовых духовых шкафов потребляют ток не более 16А, а варочные поверхности не более 32А. Номенклатура производимых розеток и вилок в постсоветском пространстве полностью размещается в этом диапазоне – поэтому нет острой необходимости в этом способе, кроме специфических случаев (техническая либо эстетическая необходимость).
Второй способ — это подключение с помощью вилки и розетки. Это удобно. Это превращает устройства для приготовления пищи в обычные бытовые приборы.
Включаем вилку – под напряжением, нужно отключить — вынимаем вилку из розетки. Нужно помнить – все включения или отключения производить в режиме “ВЫКЛ» или «OFF».
Итак, мы выбрали способ, как подключить наши первоочередные кухонные устройства. Но наши питающие кабели подключены условно. Выясним, как это сделать по-настоящему. Традиционно, рассмотрим раздельно, духовой шкаф и варочную поверхность.
Для духового шкафа (мощностью не более 3.5 кВТ, Р=3.5 kW) необходимо приобрести кусок кабеля ПВС 3*2,5 и обычную бытовую вилку на 16А. Длина кабеля должна быть такой, чтобы после подключения кабель не был натянут. При присоединении к вилке (условимся, кабель имеет коричневую, синюю и желтую жилы), важно подключить желтую (желто-зеленую) жилу к клемме земля. Порядок подключения фазы и ноля следующий: коричневая жила это фаза, синяя это ноль. В розетке фазу можно определить с помощью индикатора фазы (любой бытовой прибор не реагирует на порядок фаза-ноль – если вилку телевизора вставить противоположно текущей позиции, то телевизор все равно будет работать, однако, будет лучше, следовать условиям эксплуатации данного электроприбора).

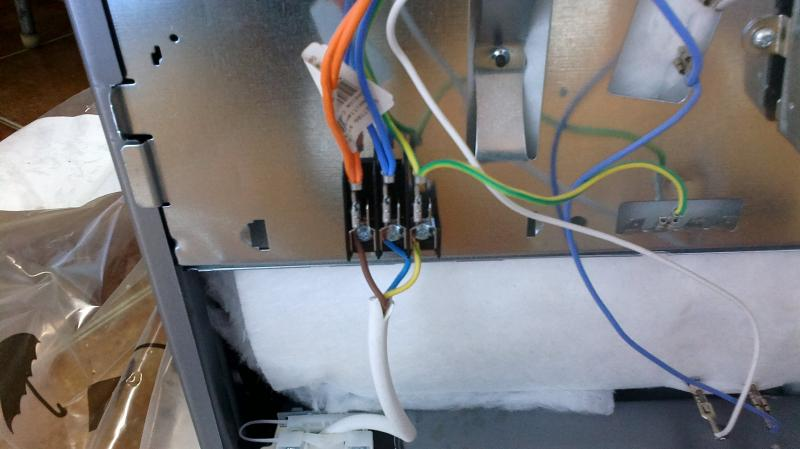

Далее, снимается небольшая пластиковая крышка, в месте подсоединения кабеля.
Там мы увидим соединение для каждой жилы кабеля.
Присоединение выполним следующим образом: L- это фаза, N- ноль, знак земля — желтый (желто-зеленый — это цвета земли с точки зрения электрики) согласно цветам жил. Очень важно: цвета жил провода в вилке при сочетании земля-фаза-ноль, должны соответствовать аналогичному сочетанию в подключаемом устройстве. Если в вилке фаза это коричневая жила кабеля, то и в духовом шкафе это коричневая жила. Точно так же с нулем и землей – сугубо по цветам.

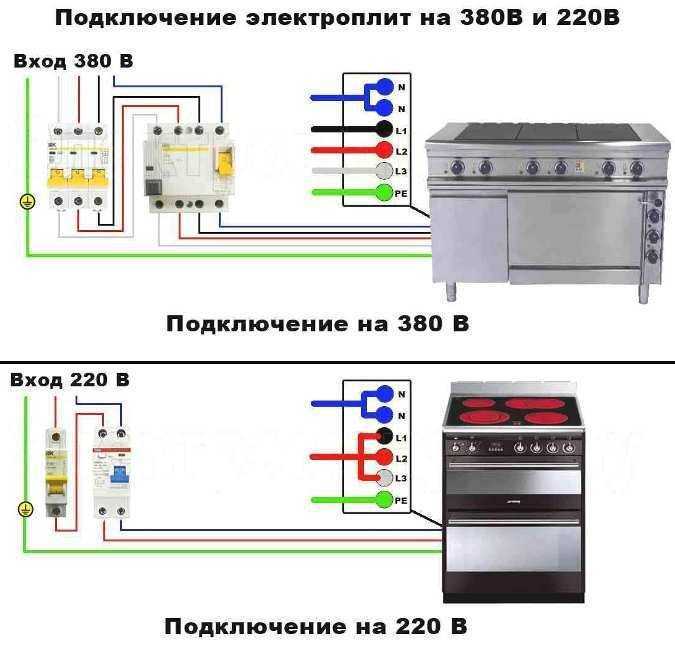

Варочная поверхность. Как правило, модели варочных поверхностей универсальны. Это подразумевает подключение как на 220В так и на 380В. Переход как на одно так и другое напряжение реализуется с помощью установки соответствующих перемычек. У большинства варочных панелей, в месте подсоединения питающего кабеля (удобно доступная пластмассовая крышка) можно увидеть подобную схему подключения:
В случае квартиры, где выделенное напряжение 220В вывод очевиден (в случае частного дома, при выделенных 380В, электрики адаптируют вывод питания на варочную поверхность на 220В).
Для того, чтобы варочная поверхность работала от 220 В, следует установить перемычки согласно строке 3 схемы подключения. Для напряжения 380В выбираем строку 1. Практически это может выглядеть так:
Или так:
Что касаемо питающего кабеля, лучше использовать ПВС 3*6 (кроме случая, когда кабель в розетке меньшего сечения – а это 3*4мм2). В любом случае, рекомендуется придерживаться принципа – сечение питающего кабеля не может быть меньше сечения кабеля в розетке (провода выступающего из стены, для подключения варочной поверхности). Больше может. Как уже говорилось выше, варочная поверхность емкий потребитель электроэнергии. При мощности 7,3 кВт (Р=7,3kW), необходимо установить розетку и вилку, рассчитанные на ток 32А.
Сочетание цветов жил кабеля с землей, фазой и нулем полностью аналогично случаю духового шкафа.
При подключении питающих кабелей духового шкафа и варочной поверхности была указана марка кабеля ПВС. ПВС это гибкий многожильный силовой кабель в ПВХ изоляции.
Но при неразъемном соединении с кабелем электропроводки (а это в большинстве случаев кабель марки ВВГ-нг, с монолитными негибкими жилами) эффективнее было бы использовать аналогичной марки кабель. С точки зрения простоты соединения — возможно. С точки зрения эксплуатации – все таки мы имеем дело с бытовыми приборами, а им присуща некоторая подвижность. Монолитный кабель рассчитан на неподвижность, вероятность поломки жил есть, но не большая. Вероятность же поломки мест соединения внутри прибора уже выше. Поэтому многожильный кабель (ПВС) более удобен, в данном случае.
При выполнении работ с электрооборудованием строго выполняйте меры безопасности от поражения электрическим током.
Подключение духового шкафа к электросети
Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:
- 3-х жильный кабель ВВГнГ-Ls 3*2,5мм2
- обычная евророзетка на 16А, с контактами под заземляющий проводник
- вилка на 16А.
Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.
Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.- диффавтомат на 16А, либо УЗО + диффавтомат
Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).
Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.
Розетка для духовки
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5кВт
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы.
Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно.
Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).
Ставите на место рамку или декоративную крышку.
Подключение вилки духового шкафа
Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.
Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.
И угадывать производителю какая вилка где понадобится, попросту не выгодно.
Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.
Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.
Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).
Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.
И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.
Подключение к электросети мощной духовки
При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:
- медный трехжильный кабель ВВГнГ-Ls 3*6мм2
- розетка и вилка для плит на ток 32А
- диффавтомат 32А
- провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода
Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.
Подключение в электросеть производится через мощную розетку 32А.
Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.
Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.
Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.
С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:
- фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
- нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
- жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”
Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.
Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.
После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.
Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.
А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.
Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.
Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.
Подключение от одного кабеля варочной поверхности и духового шкафа
А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели.
Можно ли запитать духовку от него?
Можно, но здесь опять же необходимо соблюсти определенные правила:
- духовой электрический шкаф должен иметь отдельный автомат защиты
- кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.
Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!
Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):
Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.
Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.
Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.
Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.
Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.
Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:
Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены.
Можно это сделать и через отдельную клеммную колодку.
Розетка должна быть модульной, она изначально подходит под такие боксы.
Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:
//youtu.be/QQ5bMtXCxrk
Можно ли установить варочную панель и настенную духовку на один и тот же контур?
Если вы устанавливаете настенную духовку и варочную панель отдельно на своей кухне, к счастью, вам не нужно беспокоиться о подключении двух приборов по отдельности. Вы можете подключить их к той же цепи.
В отличие от традиционных комбинаций плита/духовка, которые подключаются к розетке на 240 вольт, варочные панели и настенные духовки напрямую подключаются к электросети дома через соответствующую распределительную коробку.
Распределительная коробка обычно находится в шкафу над или под настенной духовкой или в шкафу под варочной панелью.
Вы можете подключить варочную панель к той же цепи, что и одну или несколько встроенных электрических духовок.
Продолжайте читать, чтобы узнать, как подключить эти приборы к одной цепи и сделать это безопасно.
Нужна ли для электрической варочной панели отдельная цепь?
Национальный электротехнический кодекс (NEC) регулирует бытовые электротехнические правила. Раздел 220.55 разрешает домохозяйствам подключать варочную панель и до двух настенных духовок к одной и той же цепи.
В том же разделе кода описаны допустимые коэффициенты нагрузки и пределы нагрузки для определенного количества устройств плюс общая мощность устройств.
NEC предоставляет рекомендации по суммированию отдельных номинальных мощностей и расчету мощности цепи.
Согласно правилу, до двух настенных духовых шкафов и варочная панель могут считаться одним прибором при условии, что они установлены в одной комнате.
Для варочной панели требуется отдельная ответвленная цепь только в том случае, если не установлены другие встраиваемые приборы для приготовления пищи. В этом случае мощность цепи должна соответствовать мощности полной нагрузки варочной панели.
Подробнее: Кто подключает газовые плиты?
Как соединить варочную панель и настенную духовку вместе
1. Отключите питание от сети
Подойдите к распределительной коробке и отключите питание. Как правило, выключатель плиты и духовки имеет этикетку, поэтому вы знаете, какой из них нажать.
Если меток нет, просматривайте их по очереди, пока не найдете нужную.
2. Откройте распределительную коробку
Снимите крышку распределительной коробки с помощью отвертки. Распределительная коробка представляет собой металлическую коробку, расположенную рядом или рядом с духовкой или варочной панелью.
Внутри коробки находятся три красных, белых и черных провода, соответствующие тем, которые выходят из варочной панели и духовки.
Красный провод является горячим проводом и передает энергию. Черный провод является отрицательным и замыкает цепь, а белый провод — это земля. Земля или земля также могут быть зеленого цвета.
3. Зачистите провода
Снимите примерно ½ дюйма с конца каждого провода, используя инструмент для зачистки проводов, предназначенный для удаления пластикового или защитного покрытия. Затем скрутите вместе оголенные концы соответствующих цветов по отдельности и добавьте колпачок для проволочной гайки к каждому новому соединению.
Колпачок для проволочной гайки представляет собой небольшой круглый пластиковый колпачок, который накручивается на оголенные концы проводов для плотного и надежного соединения.
4. Повторно подсоедините распределительную коробку
Вставьте провода обратно в распределительную коробку и привинтите крышку на место.
Теперь, когда вы подключили приборы к одной цепи, вы можете снова включить выключатель и восстановить питание. Проверьте приборы, чтобы убедиться, что они правильно питаются.
С этим относительно простым монтажом справятся многие энтузиасты-сделай сам. Существует множество онлайн-руководств по электробезопасности в доме.
Тем не менее, вы можете предпочесть нанять электрика, который сделает эту работу за вас.
Всегда соблюдайте правила техники безопасности. Не забудьте полностью изолировать цепь перед началом работы, откройте распределительную коробку и убедитесь, что вы выключили все электроприборы.
Подробнее: Стоимость установки газовой линии для печи
Заключение
Не забывайте соблюдать все местные правила при выполнении любых электромонтажных работ в доме. Муниципальные правила могут превышать требования, перечисленные в Национальном электрическом кодексе.
В некоторых юрисдикциях указано, что только лицензированный электрик может выполнять такие электрические работы, поэтому вам может потребоваться нанять квалифицированного специалиста, который сделает это за вас. Что еще более важно, некоторые местные правила могут запрещать установку духовки и варочной панели в одной цепи, даже если это разрешено NEC, поэтому сначала проверьте это.
Чтобы узнать больше о домашней безопасности и ремонте, включая ущерб от воды и пожара и восстановление, позвоните экспертам All Dry USA.
- Автор
- Последние сообщения
Ben Suiskind
Главный исполнительный директор All Dry USA
Благодаря знаниям Бена и его дальновидному руководству, All Dry USA превратилась в национальную компанию, предоставляющую полный комплекс услуг по восстановлению места по всей территории Соединенных Штатов. Бен имеет многочисленные специальные лицензии и сертификаты в области реставрации и строительства.
Последние сообщения Бена Суискинда (посмотреть все)
Размер проволоки для настенной духовки: что нужно знать перед покупкой
Вы подумываете о покупке новой духовки и хотите знать, подойдет ли существующая проводка для настенной печи? Скорее всего, этого не будет и будет слишком мало.
Как правило, традиционные настенные печи используют только питающий провод на 240 вольт 30 ампер. Однако современные настенные печи с перемещением делают больше и больше, что обычно требует более мощного источника питания на 40 ампер или 60 ампер 240 вольт. Эти размеры, соответственно, будут № 8 по меди AWG или № 6 по алюминию AWG.
Подробнее о мощности духовых шкафов ниже, так что читайте дальше.
| Wall Oven Wattage | Wall Oven Amps | Wire Size | Breaker Size | Wire Type |
| 3000 watt | 12.5 Amps | 12 Gauge AWG | 20 amp | NMD |
| 4000 Вт | 16,6 А | 10 AWG | 25 А | NMD |
| 5000 watt | 20.83 Amps | 10 Gauge AWG | 30 Amp | NMD |
| 6000 watt | 25 Amps | 8 Gauge AWG | 40 Amp | NMD |
| 7000 watt | 29.1 Amps | 8 Калибра AWG | 40 AMP | NMD |
| 8000 Ватт | 33,3 AMP | 6 Калиб.медный провод подает духовку в главный электрический щит. Для этого требуется главный выключатель, включенный последовательно с линией электропитания. Какого размера выключатели мне нужны для печи с двойными стенками? Духовка с двойными стенками используется либо в стандартной домашней обстановке, либо на коммерческой кухне. Обычно в бытовых духовках имеется фидер на 240 вольт 60 ампер. Медный провод №6 на 240 вольт подключает духовку к главному электрическому щиту. Этот же выключатель на 60 А используется во вторичном выключателе боковой панели. Нужна ли мне совершенно новая панель? Нет, если существующая стенная печь не была заменена в течение последних 10 лет. 2. Какой кабель вы используете для подключения духовки? Вы должны использовать либо алюминиевый провод №6, либо медный провод №8, но обычно это медный провод №10–№12 AWG для старой настенной печи. Стоит ли покупать духовку, через которую проходит кабель? Это было бы хорошо, если бы вы подключали настенную духовку из дома или торговой точки и не хотели бы использовать ее на своем рабочем месте, но не многие новые настенные духовки имеют эту функцию. Так что же будут делать печи нового поколения? Я только что разговаривал с торговым электриком, который сказал мне, что настенная печь следующего поколения будет иметь подачу питания на 30 ампер или выше, которая всегда включена. Настенные печи следующего поколения будут работать на кабеле и смогут готовить до 700 c.f.F. Духовка будет иметь возможность работать, используя солнечную энергию с вашей крыши или коммунального счетчика, поэтому вам не придется включать духовку в непиковые часы. Эти новые печи могут потреблять до 60 ампер в зависимости от мощности. 3.Может ли электрик установить размер провода настенной печи?Это зависит от того, сколько лет вашей духовке и какой она. Может быть невозможно правильно подключить вашу духовку. В некоторых случаях вы можете попробовать сделать свой собственный провод, отрезав кусок алюминиевого провода № 4 и соединив его с проводом № 8. Помните, что для этого типа провода нельзя использовать стандартную вилку на 120 вольт (типа A или B). Существует три разных типа варочных панелей. Первая — настенная духовка, вторая — вытяжка или варочная панель, а третья — варочная панель. Как установить настенную печь в дымоход? Чтобы избежать пожара в дымоходе, настоятельно рекомендуется обрезать заднюю стенку печи до ширины дымохода. 4.Сколько ампер потребляет настенная печь для размера провода настенной печи?Обычная настенная печь, нагревающаяся до 425 градусов, может потреблять до 40 ампер. Это то, сколько тока прибор потребляет от стены. Время от времени вы можете увидеть усилители мощности, указанные в счете за электроэнергию. Это усилители, используемые каждым устройством. Во многих случаях фактическая сила тока, потребляемая настенной духовкой, не поможет. Обычно настенные духовки с выходной мощностью от 450 до 450 Вт потребляют в среднем 150 Вт при подаче питания 6 ампер 30 ампер 240 вольт. Этой мощности достаточно, чтобы испечь пирог, испечь печенье или даже пожарить курицу. Проводка имеет решающее значение, вы обнаружите, что можете запустить настенную печь с подачей питания на 40 ампер. Если вам нужна духовка, не переходите на настенную духовку, которая не оснащена достаточной подачей мощности. 5. Нужна ли настенная печь 220?Я не нашел никакой информации, которая подтверждала бы мнение, что оригинальные настенные печи не использовали питание 220 вольт. Это, казалось бы, предполагает, что они сделали. Нужна ли настенная духовка питание 220 В? Я бы сказал, что это маловероятно, но не невозможно. Я говорю не невозможно, потому что были маленькие и очень крошечные настенные печи, которые использовали 220. Однако я бы сказал, что это маловероятно, потому что такие настенные печи, как правило, маломощные. Они используются там, где высокая мощность и, как правило, более крупные настенные печи слишком велики. Нужно ли вызывать электрика для установки моей новой настенной печи? Нет, но я бы порекомендовал электрику установить заземляющие розетки на 240 вольт снаружи новой духовки. 220 вольт больше соответствует европейскому напряжению, так как 240 вольт используется в Северной Америке 6. Могу ли я самостоятельно установить настенную печь?Почти наверняка нет! Если вы планируете добавить настенную печь, вам следует заказать профессиональную установку. Установка настенной печи чрезвычайно трудоемка и опасна. Невозможно сказать, подойдет ли ваша настенная печь или нет. Настенные печи не поставляются с инструкциями. Всегда спрашивайте у установщика инструкции для вашей конкретной настенной печи, и пусть он/она проведет вас через этапы установки. Какие аксессуары для духовки мне нужны? Вы хотите стеклянную столешницу или нет? Если у вашей духовки есть стеклянная крышка, убедитесь, что у вас есть подходящая прозрачная стеклянная посуда, на которую можно положить ее. Вам также понадобится защитная крышка, чтобы накрыть стеклянную поверхность, чтобы ничего не застряло внутри духовки. Убедитесь, что вы используете высококачественное покрытие, иначе это может привести к трещинам от термического напряжения. Наймите электрика и плотника для установки. 7. Можно ли установить варочную панель и настенную духовку на один и тот же контур?Вы можете это сделать, но это незаконно в США и большинстве других стран. Это может привести к проблемам с электричеством, если две цепи расположены рядом друг с другом или находятся рядом друг с другом в одной и той же цепи. Обязательно сначала изучите местные электротехнические правила и убедитесь, что их установка рядом друг с другом является законной. Требует ли установка настенной печи лицензии? Нет, это не так. Для установки настенной печи не требуется лицензионных сборов или лицензий. Однако есть некоторые правила, которым нужно следовать. Электрик должен знать, когда начинать установку настенной печи (обычно он делает это до того, как наймет электрика). Он также должен знать, как установить выключатель верхнего света при установке размера провода настенной печи. 8. Что лучше настенная печь или плита? Оцените, что вы получаете, приобретая новую плиту/духовку. Со временем это может сэкономить вам деньги, поскольку вам потребуется обслуживать новую духовку только один или два раза, а не несколько раз в год на вашей плите. Самый важный вопрос из всех, который нужно задать: насколько эффективнее будет ваша новая плита/духовка? Как правило, при наличии точного соотношения размера диапазона к размеру размера проволоки настенной печи разница в эффективности может быть значительной. Размер проволоки для настенной печи и размер проволоки для духовки в диапазоне почти одинаковы. Стандартные размеры проводов для диапазонов: вилка на 40 А, 240 В. 9. Нужна ли настенная духовка вентиляция? Нужна ли настенной печи вентиляция? Нет. Если у вас есть место на кухне, вентиляционное отверстие в стене не нужно. На самом деле это может привести к большему ущербу, если он не установлен должным образом. 1.#8 B.C.C. Провод (4,8 кВ переменного тока) Этот размер является стандартным для всех настенных печей. Это самый большой размер настенной печи. 2. Провод №6 AA (40/120 В перем. тока) Небольшой адаптер, называемый адаптером №6 AA, продается во многих магазинах и подходит для разъема №8 B.C.C. провода и, таким образом, может запустить настенную печь. Это может быть полезно при подключении новых настенных духовок к существующей духовке. 10. Можно ли поставить настенную печь под столешницу? Нет. Это очень распространенный миф. Конечно, можно, но это небезопасно, так как духовка может отсоединиться и упасть на варочную панель. Лучший способ обойти эту проблему — поставить настенную духовку на столешницу, чтобы духовка и варочная панель не мешали вам во время работы. Почему стоит купить настенную духовку от LG, а не от Samsung, Bosch или Electrolux? Если вам нужна настенная печь, которую легко установить, возможно, это не лучший выбор. Они, как правило, крупнее и дороже. На сегодняшний день Samsung предлагает духовые шкафы высочайшего качества в США. 11.Можно ли поставить настенную печь на остров?Нет никаких причин, по которым вы не можете поставить настенную печь на остров. Вам нужно убедиться, что в розетке прибора есть разъем для линии переменного тока 240 вольт настенной духовки. Обычно для этой цели можно купить адаптеры, подходящие к конкретной стандартной розетке. Не забывайте о безопасности настенных духовых шкафов Когда речь идет о безопасности, помните, что для работы настенных духовых шкафов вам понадобится 4-проводной автоматический выключатель, независимо от марки прибора. |
