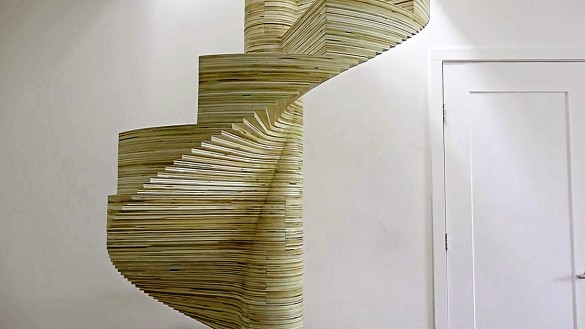

Винтовая лестница из фанеры: Лестница из фанеры — 73 фото

Винтовая лестница из фанеры добавлена ​​​​в переоборудование сарая Джулией ван Бёнинген.

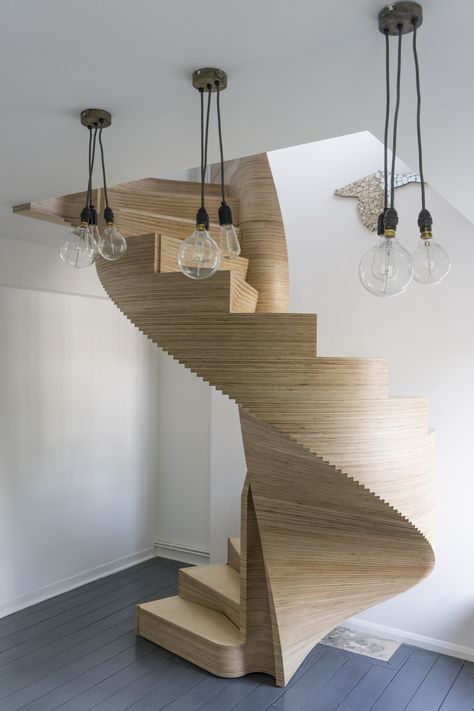

Винтовая лестница из фанеры является украшением этого сарая с соломенной крышей в Гелдерланде, Нидерланды, который архитектурный дизайнер Джулия ван Бёнинген превратила в резиденцию.

Ван Бёнинген руководил полной перестройкой здания конца 19-го века, названного Амбар в Ахоф, превратив его в сдаваемый в аренду дом с четырьмя спальнями и большой жилой площадью открытой планировки.

Фанерная лестница изготовлена ​​производителем EeStairs.

Фанерная лестница, произведенная производителем EeStairs, находится в центре плана этажа. Благодаря своей точной изогнутой геометрии и тонким компонентам он предлагает игривый контраст с деревенскими деревянными колоннами и балками амбара.

«Мы подумали, что если мы собираемся что-то сделать, мы должны сделать это правильно», — сказал Ван Бёнинген Dezeen.

Лестница ведет на новый первый этаж переоборудованного амбара.

«Это очень необычно и очень необычно в таком сарае», — добавил Ван Бёнинген. «Это то, что вы либо любите, либо ненавидите, но это определенно заявление».

Амбар в Ахофе — одно из нескольких зданий в старинном фермерском поместье Ландгоед Аппель, которое Ван Бёнинген унаследовала от своей семьи.

Она планирует капитально отремонтировать весь участок, сочетая реконструкцию и реконструкцию, и создать серию домов с низким энергопотреблением, которые можно использовать как для долгосрочной аренды, так и для сдачи в аренду на время отпуска.

Жилое пространство открытой планировки занимает первый этаж

Поскольку амбар был ранее отремонтирован примерно 10 лет назад, он не требовал такой большой работы, как некоторые другие объекты недвижимости в поместье.

Ван Бёнинген не является квалифицированным архитектором — она в первую очередь виолончелистка и работает в области архитектуры неполный рабочий день, поэтому она наняла местную студию Flip Wentink Architecten для наблюдения за этапами планирования.

Тем не менее, она решила сама управлять этапом детального проектирования, добавив дополнительные детали, такие как винтовая лестница и некоторые встроенные столярные элементы.

На первом этаже расположены две спальни и ванные комнаты

На первом этаже лестница разделяет обеденную зону и гостиную с дровяной печью. Вдоль этого пространства проходит минималистичный стальной кухонный остров.

Также на этом этаже находится доступная спальня и ванная комната.

Недавно добавленный первый этаж, который намного меньше по размеру, вмещает две дополнительные спальни и ванные комнаты.

Индивидуальные столярные изделия обеспечивают встроенное хранилище

Ван Бёнинген старался использовать простые натуральные материалы везде, где это было возможно.

Помимо фанерной лестницы и столярных изделий, в отреставрированном амбаре есть стены из льняной и известковой штукатурки.

«Это довольно гордое здание, — сказал дизайнер, — и оно довольно прочное и индустриальное».

«Я хотел уважать этот индустриальный характер, что непросто при добавлении нового пола, который является довольно тяжелым элементом. Поэтому я подумал, что мы должны быть довольно скромными с точки зрения материалов».

Остекление граничит со спальнями на первом этаже.

Умные детали остекления помогают поднять дизайн.

Основные моменты включают большие стеклянные двери, которые можно скрыть за жалюзи в стиле конюшен, высокие и узкие световые люки и узкую полосу остекления, огибающую край первого этажа.

Третья спальня расположена на первом этаже.

Внешне здание имеет более традиционный вид благодаря соломенной крыше и стенам из красного кирпича.

Сарай в Ахоф — это второе завершенное здание в поместье Ландгоед Аппель после реконструкции бывшей пекарни. Впереди капитальный ремонт фермерского дома, реконструированный сарай для овец и новый сарай.

Большие стеклянные двери закрываются ставнями в стиле конюшни.

Экологическая устойчивость является ключевой проблемой для Van Beuningen, поэтому все здания спроектированы так, чтобы включать солнечные батареи и тепловые насосы, работающие на земле.

Некоторые участки поместья были восстановлены, а древние водно-болотные угодья восстановлены.

Мансардные окна пробивают традиционную соломенную крышу

Ван Бёнинген надеется, что проект может проложить путь к более устойчивому туризму в сельских общинах Нидерландов. В то время, когда правительство ограничивает сельскохозяйственную отрасль, чтобы сократить выбросы парниковых газов, она надеется показать фермерам, что они могут использовать другие источники дохода.

«В этом смысле это действительно долгосрочный проект», — добавила она.

Другие недавние преобразования амбаров, представленные на Dezeen, включают каменные конюшни Вудторп в Суррее от Delve Architects и расширение North River Architecture фермерского здания 18-го века в Нью-Йорке.

Фотография сделана Алексом Бакстером.

Кредиты проекта

Клиент: Landgoed Appel
Архитектор: Флип Вентинк Architecten
Архитектор интерьера: Джулия ван Бёнинген
Инженер-строитель: Peter Rommers/Luuk van Doeveren Architektuur
Консультант по мониторингу и оценке: Питер Роммерс
Сметчик: Питер Роммерс
Консультант по свету: Джулия ван Бёнинген
Проектирование/изготовление лестниц: EeStairs

Теги:

Интерьер

Лестница из фанеры своими руками чертежи

Главная » Разное » Лестница из фанеры своими руками чертежи

расчет, изготовление и монтажные работы + фото

Основным конструктивным элементом лестничных маршей считается ступенька. Удобство использования, внешний вид и другие характеристики зависят от того, какой материал был использован в производстве конструкции.

Лестницы из фанеры – самый бюджетный вариант, но к ней выдвигается ряд требований в плане надежности и способов монтажа. Поэтому этот вопрос стоит рассматривать детально в разрезе каждой, отдельно взятой, категории.

У данного материала имеется ряд плюсов и минусов

Преимущества использования фанеры и ее недостатки

В сравнении с древесиной, фанера имеет ряд преимуществ, которые можно отнести к категории очень важных:

1. Влажность. Ступеньки из фанеры устойчивы к скачкам влажности. Риск к неравномерной усадке минимальный.
2. Температура. Обладает хорошими показателями к резким переменам температуры. Можно использовать и в неотапливаемых помещениях.
3. Прочность. Ступени из фанерных листов хорошо выносят нагрузку, возлагаемую на них, без потери несущей способности.
4. Стоимость. Приравнивается к недорогим породам настоящей древесины.

Недостатков, которые можно приравнять к серьезным, фанерные имеют два:

1. Листы фанеры в большинстве случаев производят из березы, а она, как известно, имеет небольшую плотность, а значит, этот элемент конструкции будет быстрее истираться.
2. Внешний вид лестниц из фанеры не очень презентабельный.

Особенности использования листов фанеры для лестниц

Если предполагаемая лестница будет иметь ширину большую, чем 50 см, то в конструкции следует делать подступенки или закреплять этот материал на раму, изготовленную из уголка или профтрубы.

Размеры подступенков должны соответствовать габаритам ступеней. Это нужно делать для того, чтобы избежать необратимой деформации, а фанера к этому склонна.

Толщина материала для лестниц (в нашем случае фанера) выбирается в соответствии с размерами самих ступеней и их ребер жесткости:

• для подступенков и проступей из металла достаточная толщина листа фанеры – 12 мм;
• допустимый минимум для конструкции, полностью изготовленной из фанерных листов, там, где ступени опираются на подступенок (вертикально установленный элемент объединяет два подступенка), листы должны быть толщиной 18 мм;
• если конструируются ступени, которые будут опираться на тетиву, то фанеру нужно выбирать толщиной в 40-50 мм, предпочтительнее брать фанерный лист толщиной 22 мм.

Виды, конструкции и их форма

Большую часть лестничных ступеней из фанеры мастера считают нерациональным решением. Поскольку от этого зависит и удобство передвижения, и срок службы, и устойчивость самой конструкции. Минимальные значения базируются на трех составляющих, которые считаются ключевыми в выборе формы и размера. Обеспечить надежность и качество, а также оптимизировать потраченные силы можно за счет обустройства промежуточных площадок:

1. Полукруглая. Используется в обустройстве захода в поворотный марш, в оформлении подходов в частном доме.
2. Круглая. Примечательна тем, что имеет определенную радиальную направленность. Такую форму выбирают для обустройства крыльца. В помещении круглые ступени делают в месте подъема лестничного марша на 2 этаж.
3. Прямая. Представляет собой проступь прямоугольной формы. Ее крепят шурупами с задней стороны конструкции. Часто используется в сооружении винтовых конструкций.
4. Трапециевидная. Это стандартная форма ступеней для лестницы из фанерных листов. Здесь используются забежные проступи, где внешний край ступени имеет непропорциональную форму, подбирающуюся для каждого отдельно взятого места индивидуально. Боковые стороны подступенков и самой ступеньки неодинаковой ширины и внешне напоминают трапецию. От этого и название у них такое.

Можно сделать различной формы лестницу из фанеры

Лестница из фанеры, сделанная своими руками, должна вписываться в дизайн помещения, не портя общую картину. Чтобы это было именно так, выбираются следующие типы ступеней:

1. Открытые. Конструкция, состоящая из ступенек, размещенных горизонтально, где расстояние друг от друга остается свободным. Такая форма придает конструкции легкости. Зрительно увеличивает пространство, добавляет комфорта помещению.
2. Закрытые. Здесь добавляются проступни и подступенки, закрывающие пространство между проступями.
   Их можно делать из чего угодно: стекла, дерева или фанерных листов.

Лестничные марши могут содержать так называемую фальшступень (дополнительный подъем). Обустраивают его в нижней части конструкции.

Фальшступени не входят в число составляющих конструкции лестничного марша, служат декоративным элементом. Подходят для увеличения показателя удобства использования.

Способы крепления

Монтаж лестницы из фанерных листов должен базироваться не только на выборе формы, но и на способе крепления. Их существует несколько:

1. Каркасное. Для каркаса выбирается металлическая пластина, швеллер или же уголок. Верхние элементы (поступи) крепятся прямо на них.
2. Косоуры. Изготавливается из природной древесины или фанерных листов. На них вырезаются гребни (кобылки), в которые потом укладываются проступи. В сборке такого типа лестницы фиксация элементов может быть самой разной: болтами, при помощи гвоздей, замка или посадки на клеевой раствор. Тетиву в этом случае можно производить задвижную или врезную.
3. Центральная опора. Используется в обустройстве винтовой конструкции, где материалом для лестницы выступает фанера. Конструкция имеет вид спирали, где каждый из подступенков расположен друг от друга на одинаковом расстоянии.
4. Консоль. В изготовлении лестницы этого типа сначала устанавливают каркас из зафиксированных анкеров или приваренной арматуры. Ступени как бы выходят из стены.

Разрабатывая проект лестницы с использованием фанеры, нужно изучить все варианты и выбрать самый приемлемый для помещения с учетом дизайнерского оформления и предназначения помещения.

Расчеты

Чтобы определить общие параметры лестничной конструкции, следует, прежде всего, замерить помещение в той части, где она будет расположена:

• для определения высоты – сделать точные замеры расстояния от пола до потолка;
• если в проекте есть площадка, и она расположена перед самой лестницей, замер производится непосредственно от нее.

Габариты подступенков и проспупей очень просто высчитать, используя нижеприведенные формулы:

1. Удобство (e-j), приблизительное значение – 12 см.
2. Безопасность (j+e) равняется 46 см.
3. Шаг (e+2j) равен 60-64 см:
   • (e) – это габариты протупи, а (j) – подступенка.

Количество ступенек будет зависеть от длины косоура. Их нужно будет распределить равномерно, чтобы не допустить нарушения шага.

Не забываем рассчитать данные для лестницы

В изготовлении лестницы шире 50 см требуется обязательное изготовление подступенков. Это предотвратит деформацию фанеры. Крепят ее шурупами или сажают на клей.

Принцип раскроя

Перед сборкой лестницы нужно раскроить фанеру. Материал очень капризный и плохо поддается резке. Здесь нужно выкроить все подступенки и ступеньки. Есть 2 общепринятых способа раскроя:

1. По готовому заранее шаблону. Минус использования раскроя фанеры по этой технологии – риск появления щелей или зазоров. Даже незначительное отклонение от заданных стандартов (несколько миллиметров) может сказаться в качестве сборки. Преимущество – при поточном производстве его очень удобно принять, поскольку производительность можно будет умножить в несколько раз.
2. Последовательный раскрой. Эта технология подразумевает вырезание каждого элемента конструкции. Точность проверяют с помощью угольника. Эта технология замедляет производительность, но зато исключает образование ненужных щелей и зазоров.

Важно помнить, что ширина ступеньки не должна быть меньшей, чем ступня человека. Оптимальной считается ширина в 30 см. При таких показателях стопа пользователя полностью станет на проступь. Ширина подступенка может быть разной.

Последовательность монтажных работ

Установка лестничного марша из этого материала состоит из нескольких этапов:

1. Оценки геометрии каркаса. Сюда входит размер ступеней, место строительства. Здесь важно строго соблюдать и параллельность, и перпендикулярность площадок и ступеней. Отсутствие зазоров и щелей в конструкции.
2. Расчет количества расходного материала. Кроме фанеры, нужно высчитать количество фурнитуры, крепежных элементов, подготовить рабочий инструмент. Покупать фанеру надо процентов на 10 больше показателя, полученного при подсчете. Данный запас пригодится при наличии непродуктивных отходов использования фанеры и для исправления ошибок, допущенных при монтаже, обустройстве стапеля или раскрое полотен.
3. Выбор фанеры. Фанерные листы выбираются с учетом предназначения помещения, где планируется установка лестницы. Сюда входит влажность, которую может выдерживать материал, износоустойчивость, толщина и прочность.

Фанерные заготовки стремянки из фанеры крепятся к каркасу саморезами. Пред этим нужно будет замерить и отметить места фиксации.

Обшивка

Обшивать накладками готовую лестницу мастера советуют сверху вниз. Для удобства процедуры можно соорудить временные ступеньки, используя подручный материал. Минимальная ширина лестницы и толщина фанеры должны отвечать нагрузке, возлагаемой на них. Если этого не придерживаться, готовая конструкция будет деформироваться и прогибаться при дальнейшей эксплуатации.

Чтобы получить конкретные рекомендации и советы, нужно определиться с вариантами существующих конструкций. Важно не только выбрать и собрать, но и ознакомиться предварительно с ее особенностями, минусами и преимуществами.

В заключение

Резюмируя рассматриваемый в материале вопрос, делаем вывод – изготовление, монтаж и отделка лестницы фанерой – целесообразный и вполне приемлемый вариант для дачных домиков или частных домовладений с постоянным проживанием.

Планы деревообработки

Pantorouter — это станок для резки шипа , основанный на шаблоне , который имеет все виды использования для резки сложных деревянных швов Планы Pantorouter		Pantorouter XL — это увеличенная версия моего pantorouter, предназначен для установки врезных роутеров. Он также имеет больший диапазон движения. Но занимает больше места. Pantorouter XL чертежи
Самодельная ленточная пила не должна быть компромиссом. Никаких нестандартных металлических деталей не требуется. Чертежи ленточной пилы		Меньшая 14-дюймовая ленточная пила , которая также превращается в легкую пилораму 14 «ленточная пила / пилорама
Самодельная 20-дюймовая ленточная пила с 13-дюймовым (34 см) усилием пилы, и достаточно большой, чтобы вмещать пил. 20 «чертежи ленточной пилы
Этот пантограф роутера отличается от обычных тем, что он поддерживает вес роутера . Это позволяет также контролировать глубину пропила , и дает гораздо лучший обзор пропила . Пантограф для трехмерного фрезерования		Подъемник для маршрутизатора с углом наклона до 45 °. Это действительно расширяет возможности для создания нестандартных молдингов , даже с базовыми наборами фрезерных бит . Подъемник фрезерный поворотный
Шаблон с использованием механизма подачи шурупов до точно вырезает в древесине отверстия для изготовления коробчатых и пальцевых соединений на настольной пиле. Одновременно можно разрезать до восьми досок . Приспособление для соединения коробки с винтом		Копировальный резчик роутера.Копирует сложные 3D-формы. Четыре оси (маршрутизатор может наклоняться) и магазины компактнее коммерческих машин. Фрезерный копировально-резьбовой станок
Пазорезный станок с использованием фрезерного станка. легко настраивается, режет чище, а быстрее, чем большинство других долбежных машин . Станок долбежный		Зажим для шипа, который позволяет обрезать обе стороны шипа с помощью простой щелчок рычага для большей скорости и многого другого точная шипорезная резка. Быстросъемный кондуктор
Приспособление для настольной пилы «ласточкин хвост». Позволяет расширить разнообразие, и больший размер сустава, чем это возможно с приспособление для маршрутизатора. Приспособление для настольной пилы типа ласточкин хвост		Меньше, чем обычный пылесос, тише и потребляет меньше энергии, чем магазинный пылесос. Маленький пылеуловитель
12-дюймовый фуганок, изготовленный из деталей дешевой толщины 12 дюймов. строгальный станок. Легко переносить двумя людьми. Самодельный фуганок		Самодельная настольная пила на основе циркулярной пилы, с более надежный способ крепления пилы и простой механизм регулировки глубины Самодельная настольная пила
Ленточная шлифовальная машина размером 6 x 48 дюймов, может использоваться как обычная ленточная шлифовальная машина. или перевернут на бок для использования в качестве шлифовальной машины для кромочной ленты 6 «x 48» ленточная шлифовальная машина		Ленточная шлифовальная машина размером 1 x 42 дюйма.Использует более длинные ремни (42 дюйма), чем большинство ленточные шлифовальные машины. Глубокая глотка и сменные валики Позвольте этой шлифовальной машине шлифовать выпуклые и вогнутые края, заменяя шпиндельные шлифовальные машины для большинства приложений, они быстрее и менее пыльный. Ленточная шлифовальная машина 1 «x 42»
Станок настольный деревянный с деревянными опорами. Токарный станок длиной 80 см, оснащенный двигателем мощностью 1/3 л.с., можно использовать для поворота шпинделей длиной до 43 см и чаш до 26 см в диаметр. При весе всего 20 фунтов без мотора его легко убрать, когда не используется. Чертежи токарных станков по дереву
Деревянный фрезерный подъемник без наклона. Это мой старый дизайн до Я придумал вариант с наклоном. Деревянный фрезерный подъемник		Мельница для яблок, для получения сока из яблок. Яблоки для эффективного отжима сока необходимо мелко измельчить нажатием. Мельница для яблок
Получите скидки, если купите более , чем один план на странице покупок. Скидки на многократные покупки
Программное обеспечение для плотников
Увеличьте свои планы деревообработки до 1: 1.Программа для создания полноразмерных многостраничных распечаток с чертежей и моделей САПР. Программа BigPrint		Мой генератор шаблонов шестеренок позволяет печатать бумажные шаблоны для вырезание шестерен из фанеры ленточной пилой. Многие тоже его используют с фрезерными станками с ЧПУ. Конструкция шестерен и программа-генератор шаблонов
Программа для вашего компьютера для изготовления трафаретных блоков с использованием любого шрифта на вашем ПК. Программа трафарета
Еще планы на продажу: Игрушки и мебель (скидки при покупке более одного)

.

DIY лестничные перила с промышленными трубами и деревом

Если ваши лестничные перила старые, нефункциональные, не кодируются или просто не соответствуют вашему вкусу, возможно, вы подумали о замене их на что-то новое, безопасное и стильное. Это может показаться сложной задачей, но для простых лестничных перил вы можете сделать новые самостоятельно с помощью нескольких основных инструментов. Это руководство проведет вас через пошаговый процесс снятия старых лестничных перил, строительства новых, а также их установки и закрепления.

Посмотреть в галерее

Посмотреть в галерее

Конечно, вы можете (должны!) Настроить свои собственные перила лестницы (преимущество любого проекта DIY). Вам нужно будет проверить строительные нормы и правила в вашем районе и спланировать соответственно. В этом руководстве показаны прямые перила лестницы длиной менее 8 футов (таким образом, не требующие центральной опоры) с балюстрадами / перилами, расположенными на расстоянии 4 дюйма по центру. В конце его высота составляет почти 40 дюймов.

Посмотреть в галерее

Так выглядели перила лестницы раньше.Это оригинал нашего дома начала 1980-х годов.

Посмотреть в галерее

Рельсы деревянные и имеют общий стиль.

Посмотреть в галерее

Перила были выкрашены в белый цвет, на них видны все мелкие пятнышки грязи и брызги малинового варенья. Полагаю, последнее простительно… но только справедливо.

Посмотреть в галерее

Все эти косметические жалобы были бы ничем, если бы не серьезная проблема безопасности, с которой сталкивались эти оригинальные перила: расстояние между частями направляющих превышало 4 дюйма (иногда почти на целый дюйм), и у нас были головы младенцев и малышей, которые пугающе застревали между поручнями. Не хорошо.

Посмотреть в галерее

Итак, приступим. Вам нужно измерить длину перил от стены до внешнего края того места, где будет стоять столб. В этом примере мы построили новые перила, чтобы точно заменить первоначальные следы перил.

Посмотреть в галерее

План этих новых перил таков: 4×4 для двух боковых стоек, 4×4 для верхней и нижней направляющих, прикрепляемых между вертикальными стойками, и 1 × 6 в качестве верхней поверхности перила.

Посмотреть в галерее

Измерьте и отметьте длину ваших верхних перил (за вычетом ширины двух столбов) на 4 × 4. Совет: выберите лучший 4 × 4 для работы ваших верхних и нижних перил. Помните, что верхняя сторона ваших верхних перил будет покрыта частью 1 × 6, поэтому вы можете использовать худшую сторону для верхней части верхних перил. То же самое для нижней части перил. Бока и верх нижних перил будут наиболее заметными, поэтому выберите лучшие грани 4 × 4 для этих позиций.

Посмотреть в галерее

Используйте торцовочную пилу для точной резки вашего 4 × 4. Повторите то же самое для нижних перил.

Посмотреть в галерее

Пришло время оценить ваши сообщения. Вы захотите поработать над этим. Длина трубных шпинделей / направляющих (стандартные направляющие 26 дюймов и 32 дюйма) плюс высота ваших верхних и нижних перил ПЛЮС, для кода должна быть установлена ​​заглушка 1 × 6. В этом примере мы превысили нормы, установив поручень высотой 39-3 / 4 дюйма от пола до верха. (Направляющие 32 дюйма + номинальная высота 3-1 / 2 дюйма верхних перил 4 × 4 + нижние перила 3-1 / 2 дюйма + номинальная высота 3/4 дюйма крышки 1 × 6.) Итак, в моем примере сами стойки имеют размер 39 дюймов (высота всего, кроме крышки 1 × 6).

Посмотреть в галерее

Измеряйте, отмечайте и сокращайте свои сообщения. На этом этапе у вас должны быть две верхние и нижние перила одинаковой длины и две боковые стойки одинаковой длины, все размером 4 × 4.

Посмотреть в галерее

На этом этапе мне нравится подводить итоги всех частей и решать, какие части куда пойдут. В месте, которое будет закрыто или скрыто, я записываю ориентацию детали в свое пространство, чтобы мои любимые грани пиломатериалов оставались открытыми и по центру (а худшие грани спрятаны).

Посмотреть в галерее

Пришло время подготовить все стыки, которые должны произойти на перилах. Поскольку вы используете пиломатериалы 4 × 4, вам понадобится приспособление Kreg HD (обычное приспособление не подходит для пиломатериалов 4 × 4). Хорошие новости: его невероятно легко настроить и использовать.

Посмотреть в галерее

Во-первых, настроить стоп ошейник на вашем HD сверлом, так что 4-3 / 4” от плеча бита. Затяните стопорный хомут на место.

Посмотреть в галерее

Затем прикрепите стопорный блок к направляющей сверла.Поместите сверло через шпуры, и убедитесь, что кончик сверла 3/8” от остановки блока. При необходимости отрегулируйте.

.Лестница с плавающей запятой

Дий внутренняя деревянная прямая с проступями

коробки твердой древесины

2500 долларов. 00–5 000,00 / Устанавливать | 1 компл. / Компл. (Мин. Заказ)

Тип лестницы:

Прямая лестница

Перевозка:

Служба поддержки Морские перевозки

Время выполнения:

Количество (комплекты)	1–1	> 1
Приблиз.Срок (дни)	45	Торг

.

---

Смотрите также

• Как покрасить лестницу на даче
• Как покрасить красиво деревянную лестницу
• Небольшие лестницы на второй этаж в частном доме
• Мебель из поддонов чертежи и схемы сборки
• Как удлинить алюминиевую лестницу своими руками
• Домик детский из поддонов своими руками
• Как сделать стол и диван из поддонов
• Стиль лофт мебель из поддонов
• Строительная лестница своими руками
• Как изготовить каркас металлический для лестницы
• Как изготовить металлическую лестницу своими руками

Самодельный дом Томми Рэнда с винтовой лестницей, вырезанной на станке с ЧПУ

Эми Фрирсон | 18 марта 2021 г. Оставить комментарий

Датский архитектор и девелопер Томми Рэнд построил дом для себя и своей семьи в Дании с винтовой лестницей, сделанной из 630 кусков фанеры, вырезанных на станке с ЧПУ.

Расположенный на окраине Орхуса двухэтажный дом был спроектирован с учетом требований минимализма. Он состоит из пяти прямолинейных блоков разного размера и пропорций, объединенных в кластер.

Винтовая лестница является центральным элементом дома

. Одной из самых отличительных особенностей дома является то, как он контрастирует между двумя основными цветами: серым отлитым бетоном и норвежским сланцем, которые образуют стены и полы, и золотисто-коричневым цветом деревянные элементы, разбросанные по интерьеру.

Винтовая лестница — лучший тому пример; его изогнутая скульптурная форма резко контрастирует с окружающими его голыми бетонными стенами.

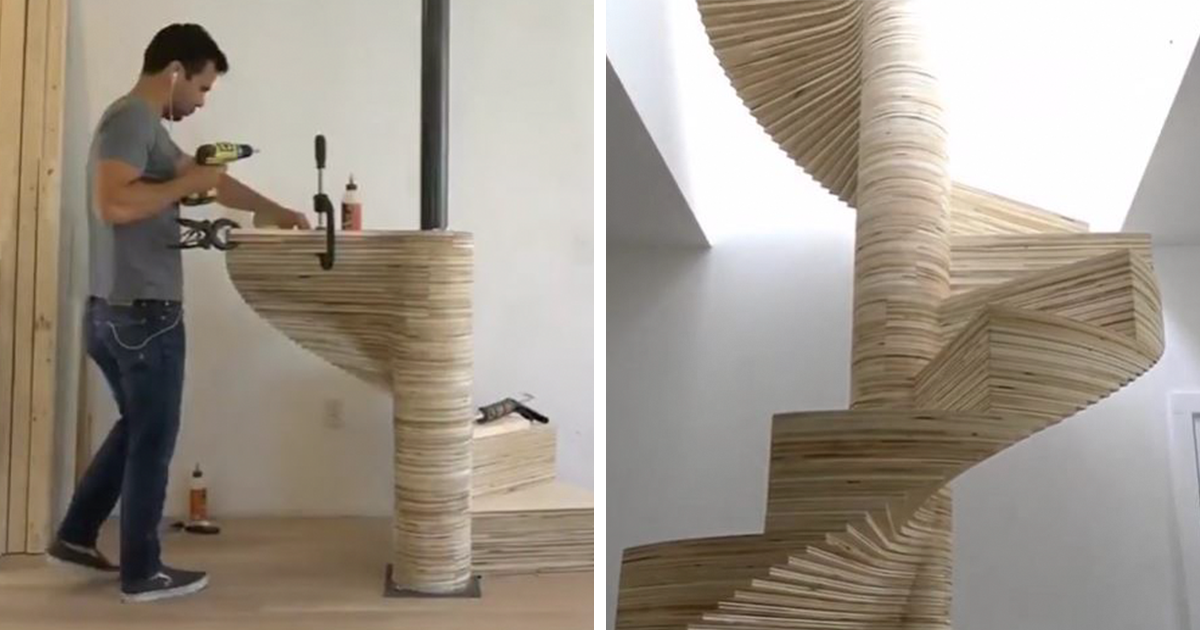

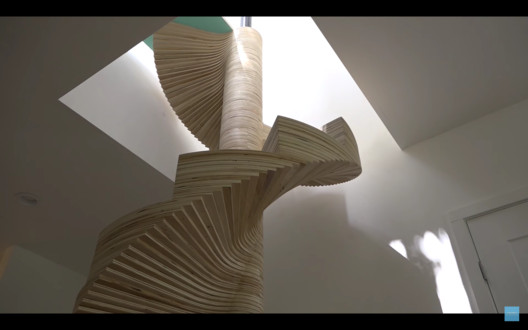

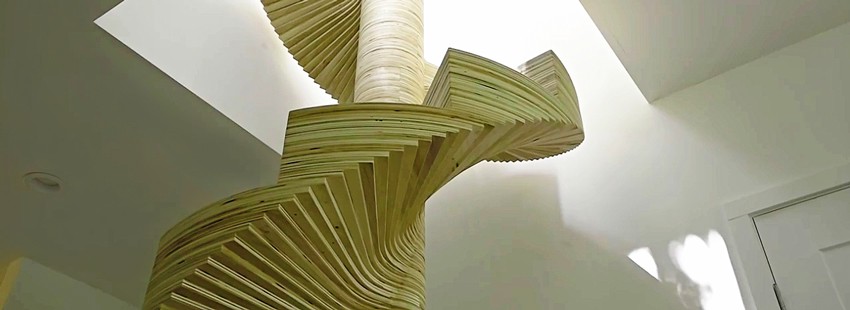

Лестница изготовлена ​​из 630 кусков фанеры, вырезанных на станке с ЧПУ, собранных вручную

Этот контраст привлекает внимание к сложности дизайна – все 630 кусков фанеры, вырезанных на компьютере, были собраны вместе и склеены на месте вручную для максимальной точности.

«Это очень красиво со всех сторон», сказал Ранд. «Это похоже на дом улитки, который открывается все больше и больше, когда вы поднимаетесь на первый этаж».

Дерево теплых тонов контрастирует с бетонными стенами и каменным полом.

Дом служит бизнес-витриной для Рэнда, управляющего девелоперской компанией Markholt & Rand. Но это не было причиной, по которой он решил приступить к проекту.

Christoffersen Welling Architects переосмысливает датский амбар как обшитый кедром дом

В 2018 году он попал в аварию на мотоцикле, в результате которой он четыре месяца оставался в инвалидной коляске, после чего последовал длительный период реабилитации. Этот предсмертный опыт побудил Рэнда осуществить мечту всей своей жизни, спроектировать и построить собственный дом.

Рэнд спроектировал самодельный дом, восстанавливаясь после аварии на мотоцикле

. Рэнд провел большую часть периода восстановления, разрабатывая свой проект самостоятельной постройки. Его вдохновило воспоминание об увиденном старом доме, стоявшем особняком от своих соседей на живописном месте.

«Я мог сидеть только один час из-за травм в результате аварии, что дало мне хорошее время для размышлений», — сказал он Dezeen. «Поэтому все детали дома тщательно продуманы».

«Мое видение состояло в том, чтобы создать что-то новое и современное, не похожее на другие дома», — объяснил он.

Кухня и столовая занимают один из пяти объемов на первом этаже

Одним из наиболее важных аспектов дизайна было сохранение единого стиля во всем здании с вниманием к каждой детали.

Рэнд спроектировал не только здание, но и большую часть мебели, которая была изготовлена ​​из дуба на заказ местным краснодеревщиком.

Раздвижная дверца позволяет соединить или разделить кухню и гостиную.

Эти детали сочетаются с окнами и дверями с дубовыми рамами. Дубовые рейки покрывают потолки по всему дому, скрывая освещение, вентиляцию и аудиотехнику.

«Мне нравится сочетание бетона и дерева, — сказал Рэнд. «Это придает дому сырость и мягкость одновременно».

Главная спальня расположена на первом этаже

Планировка определяется объемами здания. На первом этаже в пяти боксах расположены гостиная, кухня и обеденная зона, лестничная клетка, гараж и анфилада с двумя детскими спальнями, кабинетом и санузлом.

Только два ящика продолжаются наверх. Винтовая лестница обеспечивает доступ к главной спальне и ванной комнате, расположенной прямо над кухней. Также есть терраса на крыше, расположенная над гостиной.

Как и внутренний дворик на первом этаже, терраса на крыше ориентирована на вечернее солнце.

Многие помещения спроектированы таким образом, чтобы интерьер и экстерьер соответствовали друг другу. Например, сланцевый пол выходит во внутренний дворик.

И терраса на первом этаже, и крыша обращены на запад, так что Рэнд и его семья могут наслаждаться вечерним солнцем.

«Самый важный урок, который я усвоил в ходе этого процесса, заключался в том, чтобы не идти на компромисс в отношении дизайна и материалов», — заключает Рэнд. «Я этого не делал, и это большое удовлетворение каждый день, когда я нахожусь в доме».

Другие недавние датские дома на Dezeen включают переосмысление датского амбара как обшитого кедром дома от Christoffersen Welling Architects и спокойного дома для главы датского мебельного бренда Fredericia.

Фотография Мии Мортенсен.

Подпишитесь на нашу рассылку

Ваш электронный адрес

Dezeen Debate

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Новинка! Dezeen In Depth

Рассылаемый в последнюю пятницу каждого месяца, Dezeen in Depth содержит оригинальные тематические статьи, интервью и мнения, которые глубже раскрывают основные истории, формирующие архитектуру и дизайн.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления. Плюс периодические обновления.

Dezeen Events Guide

Новости от Dezeen Events Guide, справочника, посвященного ведущим событиям, связанным с дизайном, происходящим по всему миру. Плюс периодические обновления.

Мы будем использовать ваш адрес электронной почты только для отправки запрошенных вами информационных бюллетеней. Мы никогда не передадим ваши данные кому-либо еще без вашего согласия. Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части каждого письма или написав нам по адресу [email protected].

Для получения более подробной информации см. наше уведомление о конфиденциальности.

Спасибо!

Вскоре вы получите приветственное письмо, поэтому проверьте свой почтовый ящик.

Вы можете отказаться от подписки в любое время, щелкнув ссылку внизу каждого информационного бюллетеня.

Больше изображений и планов

План первого этажа План первого этажа

Винтовая лестница ⋆ ThePlywood.com

Винтовая лестница используется в архитектуре примерно 1900 лет, хотя исследователи считают, что эта концепция насчитывает более 3000 лет. Первоначально они были защитной мерой, используемой для того, чтобы заставить атакующих использовать очень узкий фронт, что давало преимущество обороняющимся. Это преимущество было усилено за счет строительства всех винтовых лестниц, восходящих по часовой стрелке, что вынуждало нападавших обнажать больше своих тел, когда они пробивались вверх по лестнице, при этом им было трудно владеть собственными мечами, которые в конечном итоге ударяли по стене башни.

Изучение замков, особенно средневековых замков, увлекательно. Эти замки — машина, искусно спроектированная как защитный инструмент. Именно там мы видим, что винтовая лестница впервые вступает в свои права. Круглые башни обычно использовались в качестве оборонительных укреплений в крепостных стенах. Большинство из этих башен были недостаточно велики в диаметре, чтобы вместить принцессу (она находилась в крепости замка), но представляли собой не что иное, как винтовую лестницу, ведущую к боевой платформе наверху. Защитники использовали эти лестницы, чтобы подняться на стену, и тогда, если бой переместится внутрь замка, бой начнется на лестнице.

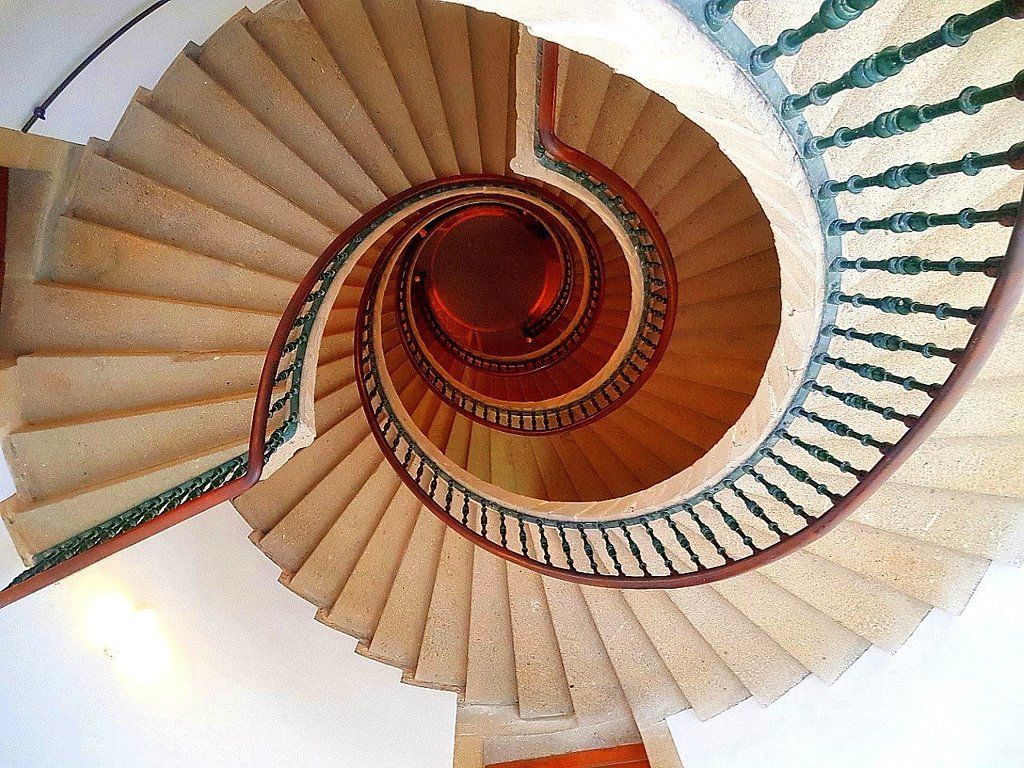

Поскольку замки были каменными, винтовые лестницы в этих башнях тоже были каменными. Эти лестницы были вставлены в стены и наклонены к центру башни. В случае узких башен центральный конец лестницы должен был складываться, образуя колонну. Но в больших башнях не было центральной колонны, а лестницы просто опирались друг на друга. В этих случаях именно внешняя стена фактически поддерживала лестницу.

Шло время, и замок перестал быть действенным орудием войны, винтовые лестницы никуда не делись. Скорее изменилось их предназначение. Вместо того, чтобы быть частью защиты замка, винтовые лестницы использовались, когда не было места, чтобы втиснуть в здание обычную лестницу, даже лестницу с поворотом.

Эти винтовые лестницы обычно изготавливались из дерева и, возможно, являются одними из самых удивительных примеров обработки дерева в истории. В то время как большинство все еще зависело от центральной колонны для поддержки, у большинства больше не было внешней стены для дополнительной поддержки. Весь вес лестницы приходился на ту центральную колонну, которая часто тоже была деревянной.

А как насчет случаев, когда центральной колонны не было? Существует множество примеров винтовых лестниц, в которых в качестве опоры используется внешняя стена без какой-либо центральной колонны. Но есть также несколько примеров деревянных винтовых лестниц, которые, кажется, бросают вызов силе тяжести, поскольку в них нет центральной колонны или внешней стены для поддержки. Возможно, самой известной из них является лестница часовни Лоретто в Санта-Фе, штат Нью-Мексико.

Эта лестница была построена неизвестным мастером, который, согласно легенде, появился из ниоткуда, чтобы дать монахиням часовни возможность подняться на хоры в ответ на их молитвы. Удивительная лестница построена без гвоздей, из дерева, которого нет в этом регионе, без видимых опор. Тем не менее, он стоит уже более 150 лет. Строивший его плотник исчез, не получив ни платы, ни благодарности монахинь. Несколько лет спустя другой плотник добавил перила.

Хотя владельцы часовни Лоретты хотят увековечить миф о «невозможности» этой лестницы, правда в том, что это вполне возможно, иначе ее бы не существовало. Тем не менее, это удивительное столярное дело.

Лестница этого типа работает благодаря тому, что внешние и внутренние косоуры (спиральные вертикальные соединительные элементы снаружи и внутри ступеней) действуют как две параллельные балки, несущие вес лестницы. Как показали годы, они и достаточно прочные, и достаточно упругие, чтобы выдержать вес и вибрацию людей, поднимающихся по лестнице, переносящих вес вниз на нижнюю ступеньку, сидящих на полу.

Комплекты винтовых лестниц

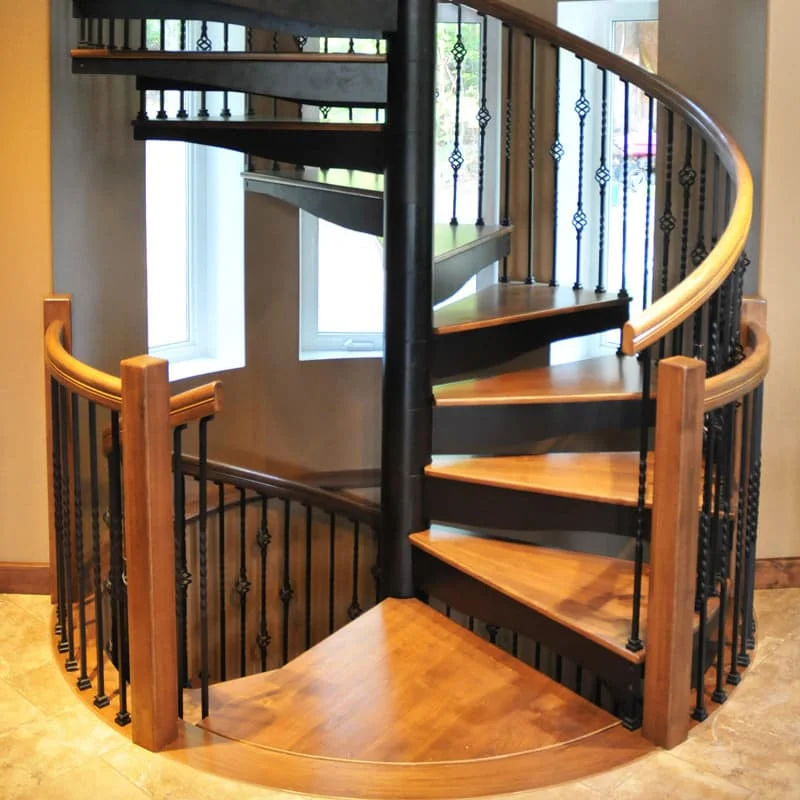

Большинство винтовых лестниц, устанавливаемых сегодня в домах, представляют собой комплекты. Все они имеют центральную металлическую колонну, которая является основным несущим элементом лестницы. Отдельные ступени лестницы, которые могут различаться по стилю, надеваются на эту колонну сверху, располагаются и закрепляются на месте.

Одним из основных требований для установки винтовой лестницы в доме является подходящее место для установки лестницы. Обычно это означает проектирование дома с учетом лестницы. Если в доме есть подвал, то черновой пол первого этажа потребует значительной дополнительной поддержки там, где будет установлена ​​лестница, потому что весь вес лестницы будет приходиться на стальную опорную плиту, площадь которой составляет всего около шести квадратных дюймов.

В верхнем конце лестницы должна быть какая-то площадка, позволяющая выйти с лестницы и войти в коридор наверху. Это можно сделать несколькими способами: верхняя часть лестницы фактически полностью закрыта, с отверстием на одной стороне, которое выходит в коридор, или лестница соединяется с балконом. Все зависит от дизайна вашего дома.

Удивительно, но эти наборы не так уж и дороги, как они есть, и в них есть все, что вам нужно. Однако вы не можете просто зайти в местный центр по благоустройству дома и взять его; Вы должны быть уверены, что размер вашей лестницы соответствует вашим требованиям. Комплекты имеют некоторую регулировку подъема, и производители могут помочь вам сделать так, чтобы ваша лестница полностью соответствовала вашим потребностям.

Будьте осторожны с этим, потому что вы хотите, чтобы величина подъема для каждого шага была постоянной. Подъем на небольшую ступеньку может создать риск споткнуться, усугубляемый тем фактом, что подъем по лестнице может привести к некоторой дезориентации.

Эти комплекты винтовых лестниц могут иметь деревянные ступени, металлические ступени или ступени с открытой решеткой. Вы также можете купить комплекты, в которые входят необходимые кронштейны для ступеней, что позволит вам сделать свои собственные ступени из любого типа дерева, который вы хотите.

Если вы решите установить винтовую лестницу в своем доме, возможно, вы захотите установить вторую лестницу на второй этаж в другом месте. По винтовой лестнице трудно нести даже коробку; перевозить на них мебель практически невозможно. Если у вас есть только винтовая лестница, вам понадобится подъемник или вилочный погрузчик, чтобы перемещать мебель в комнаты наверху и из них.

Установка комплекта винтовой лестницы

Перед установкой любой винтовой лестницы необходимо принять во внимание, где будет вход и выход с лестницы. И то, и другое должно быть легкодоступным в местах, обеспечивающих легкий доступ. Большинство лестничных комплектов предусматривают один полный оборот на этаж подъема. Таким образом, если ваш план не позволяет обеим сторонам смотреть в одну сторону, вам нужно будет компенсировать дополнительное количество поворотов, используя приземление на верхнем конце. Некоторые комплекты идут в комплекте с этой площадкой, изготовленной из того же материала, что и ступени.

Узнать цену на Amazon

Первым и наиболее важным элементом для установки является центральная колонна. Это должно быть правильно отцентровано и размещено на правильном расстоянии, чтобы обеспечить посадку на верхнем конце. Таким образом, вы измеряете его положение вверху, а затем определяете, где установить опорную плиту, используя уровень. Установите его на место и обязательно проверьте три или четыре раза, прежде чем прикрутить его болтами. После установки вы действительно не хотите его перемещать.

Ступени в этих комплектах представляют собой готовые блоки, состоящие из ступеней и монтажных кронштейнов. Сначала они устанавливаются на центральную колонну сверху, сдвигая их вниз по колонне и позволяя им складываться. Как только все они будут на колонне, входящую в комплект площадку можно надвинуть на колонну и прикрепить к конструкции пола для второго этажа и колонны. Эта площадка также действует как верхний кронштейн для лестницы, удерживая центральную колонну в устойчивом положении и не давая ей трястись.

После установки верхней площадки необходимо измерить общий вертикальный подъем лестницы и разделить его на общее количество ступеней лестницы. Это даст вам вертикальный подъем на шаг.

Работая сверху вниз, каждая ступенька выравнивается и крепится к центральной колонне большими установочными винтами. Помимо измерения вертикального подъема, ступеньки должны располагаться под правильным углом вокруг колонны. Это должно быть точно, совмещено с проступью (или площадкой) выше, оставляя при этом достаточно места для установки балясин лестничных перил между двумя ступенями. Эти балясины крепятся как к верхней, так и к нижней части каждой пары ступеней, соединяя их вместе и повышая устойчивость к вибрации. Они должны устанавливаться строго вертикально.

Каждая дополнительная ступенька располагается и крепится к центральной колонне так же, как и первая, а затем прикрепляется к центральной колонне такими же установочными винтами. Поскольку кронштейн проходит вокруг колонны, плотно прилегая к ней, установочного винта достаточно, чтобы удерживать ее на месте.

Когда все ступени установлены, балясины прикрепляются к ступеням, если они еще не были установлены. Затем к верху балясин можно прикрепить поручень. При необходимости между балясинами добавляются дополнительные шпиндели, завершающие лестницу.

Изготовление винтовой лестницы своими руками

Если вы решите сделать собственную винтовую лестницу, а не покупать комплект, ее установка будет очень похожа на установку комплекта. Одно большое отличие состоит в том, что вы делаете все детали самостоятельно.

Я видел множество различных самодельных винтовых лестниц, сделанных из разных материалов и в самых разных стилях, от чего-то, что выглядело бы как набор, до версии, полностью выполненной из фанеры, и версии, проходящей через грубую деревянную версию , причем ступени представляют собой бревна, сплющенные с одной стороны. Потенциальные возможности практически безграничны.

Все это имеет одну общую черту; центральная колонна, как у комплектов. Вы можете сделать свою собственную колонну из трех- или четырехдюймовой толстостенной стальной трубы с приваренной к основанию стальной монтажной пластиной толщиной ½ дюйма. Если у вас нет возможности сварить его самостоятельно, любой сварочный цех должен предоставить его.

Работа с центральной колонной означает, что все ступени консольные. Таким образом, в конечном итоге вес ступени и всех, кто на ней стоит, должен передаваться обратно на центральную колонну. Это требует, чтобы либо конструкция ступени, либо кронштейн, прикрепленный к нижней стороне ступени, были достаточно прочными, чтобы выдержать этот вес.

Теоретически, один треугольный кусок фанеры толщиной ¾ дюйма был бы достаточно прочным, чтобы сделать это, если бы он был прикреплен к нижней стороне проступи ступени так, чтобы основание соприкасалось с колонной. Тем не менее, вы, возможно, захотите сделать немного больше, либо использовать металл, используя более одного слоя фанеры, либо положить поперечную полосу фанеры на дно этого треугольника, по сути превратив его в деревянную двутавровую балку.

Винтовая лестница, Basheer Tome

Для большинства самодельных ступеней ступени имеют примерно треугольную форму, причем вершина треугольника прикрепляется к окружности, огибающей колонну. Есть некоторые критические размеры, которые вы должны иметь в виду, чтобы соответствовать строительным нормам и правилам:

• Минимальная ширина протектора составляет 7 ½ дюймов, измеренная в 12 дюймах от центральной стойки.
• Каждая ступенька составляет примерно 1/12 окружности или 30 градусов.
• Минимальная ширина проступи ступени от колонны до внешнего края составляет 26 дюймов.
• Расстояние между верхней частью одной ступени и нижней частью ступени над ней должно быть не менее 6 футов 6 дюймов.
• Максимальный подъем ступеней составляет 9 ½ дюйма
• Наименьший общий диаметр винтовой лестницы обычно составляет 42 дюйма (3 фута 6 дюймов)

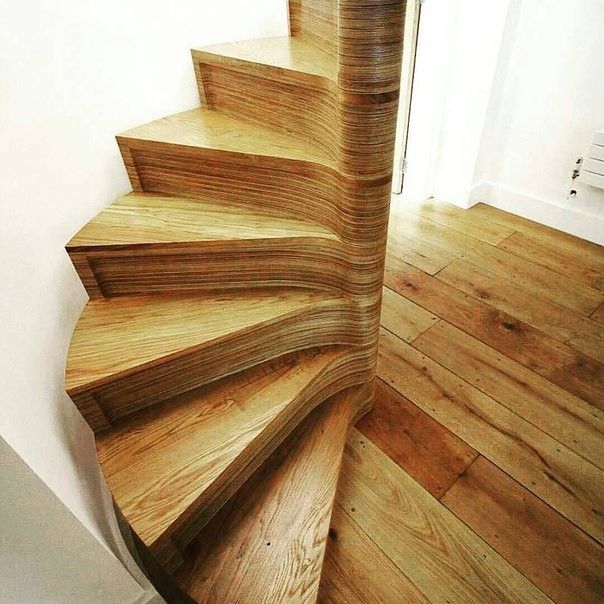

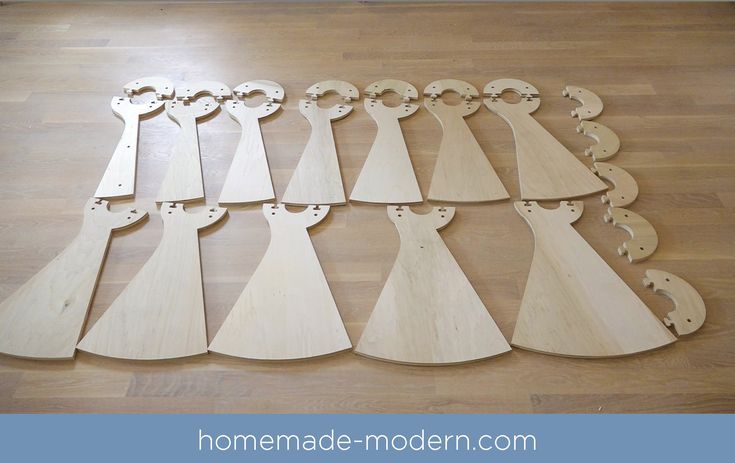

Для упомянутой выше винтовой лестницы из фанеры вся лестница, кроме колонны и перил, была изготовлена ​​из слоев фанеры, вырезанных и сложенных друг в друга. Каждый шаг состоял примерно из дюжины слоев, которые вырезались индивидуально на фрезерном станке с ЧПУ. На каждый шаг ушло около 1 ¼ листа фанеры. Каждый последующий слой был шире, чем нижний, в результате чего нижняя сторона лестницы представляла собой непрерывную кривую из крошечных ступенек (размером с толщину фанеры), а не размером ступенчатого подъема.

Узнать цену на Amazon

Слои фанеры были уложены вместе, склеены и скреплены винтами, делая каждый шаг. Поскольку ступень была очень толстой (полная высота подъема), не было необходимости в дополнительном кронштейне для поддержки консольной ступеньки. Этот гениальный дизайн действительно использовал материал очень эффективно.

Более простая конструкция, если у вас нет фрезерного станка с ЧПУ и если вы хотите, чтобы лестница выглядела более деревенски, состоит в том, чтобы использовать бревна, сплющив верхнюю часть и просверлив в них отверстие, чтобы они скользили по колонне. . Хитрость заключается в том, чтобы просверлить отверстие такого размера в бревне; но это можно сделать, используя кольцевую пилу и вырубая древесину, как только пила достигнет максимальной глубины.
