Винтовая лестница чертежи: Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

Содержание

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

На чтение 7 мин. Просмотров 1.7k.

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться.

Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

  • с опиранием на стену и опорную конструкцию;
  • с опорой на специальные опорные стойки.
  • с опорой на ограждение или на изогнутые тетивы;
  • с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

  • Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
  • При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
  • В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
  • Конструкции можно размещать как у стены, так и посередине комнаты;
  • Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

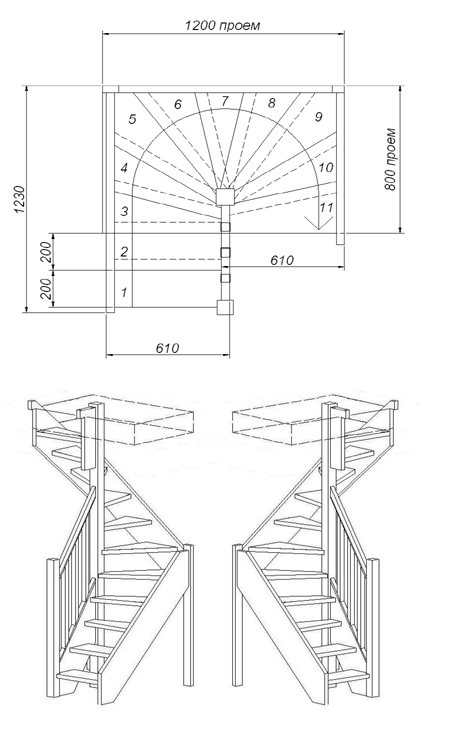

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой.t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы
Особенности

У стены

В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.

Отдельно стоящая, с защемлением ступенек на опорной стойке

Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.

Отдельно стоящая без центральной опорной стойки

Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.

Опора ступенек на трубу большого диаметра

В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

  • Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
  • Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
  • Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
  • Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

  • Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
  • Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

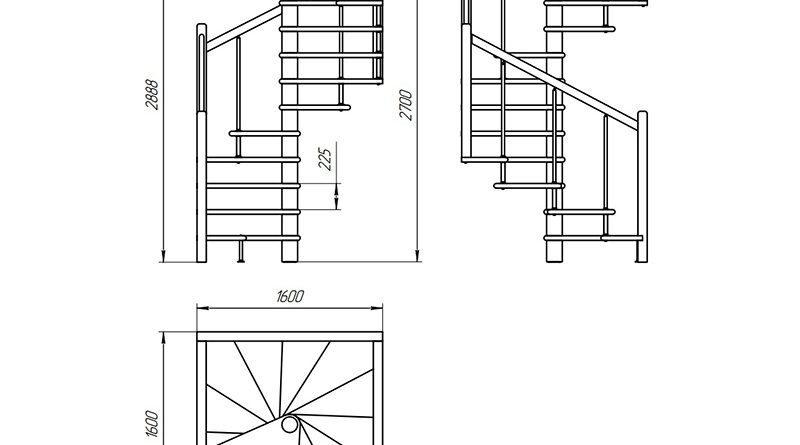

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

  • Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
  • Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
  • В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
  • При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
  • Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

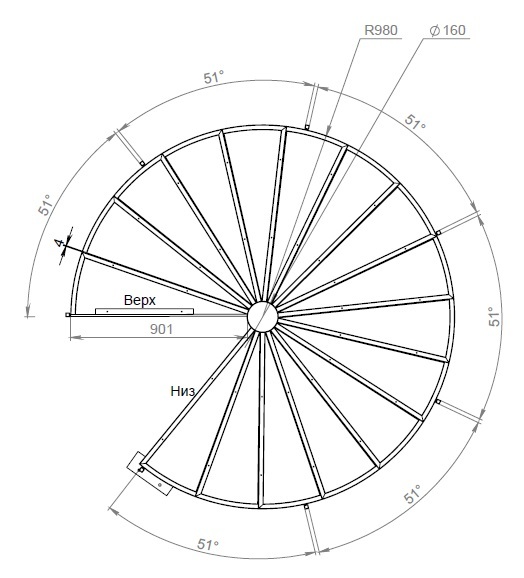

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

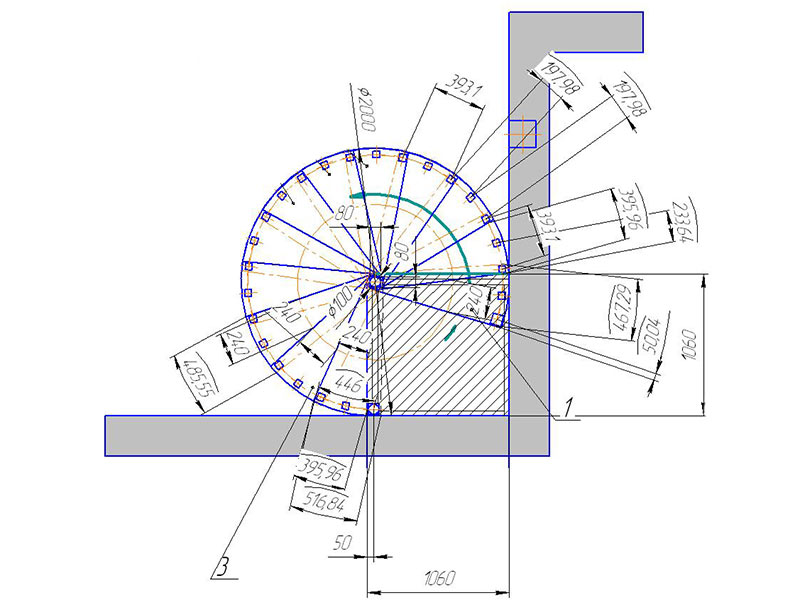

Чертеж для изготовления конструкции

  • Глубина ступенек по средней линии — минимум 200 мм;
  • Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
  • В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
  • Диаметр конструкции – 1,5 — 3 метра;
  • Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
  • Ширина марша – в пределах 750 — 1430 мм;
  • Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

  • D = 900 х 2 + 200 = 2000 мм, где:
  • 900 – ширина марша в мм;
  • 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

  • L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
  • L – число ступенек в одном витке лестничной спирали;
  • r – радиус подъема конструкции;
  • 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

  • При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
  • Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
  • Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
  • При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

  • На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
  • Деревянная поверхность в разрезе наносится круговыми линиями;
  • Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
  • Бетон – хаотичным расположение точек и маленьких кружочков;
  • Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
  • Выносятся номера позиций, для составления спецификации;
  • Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
  • Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
  • Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

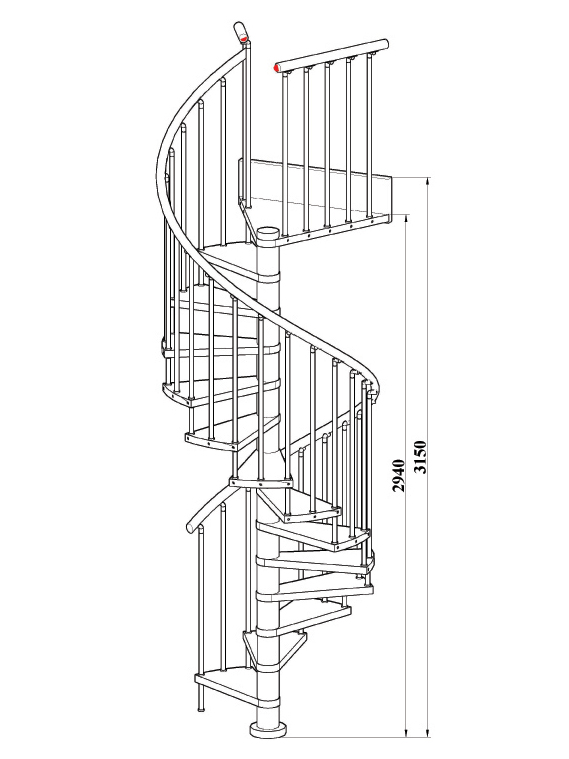

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

  • Устанавливается несущая стойка;
  • Согласно чертежу монтируются проступи и втулки;
  • Крепятся ступеньки, с учетом их точного начального и конечного положения;
  • Закрепляются кронштейны;
  • Фиксируется верхняя ступенька к перекрытию;
  • Ставятся перила;
  • Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

Винтовая лестница из металла своими руками, чертежи

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

  1. Лестница винтовая на второй этаж, преимущества конструкции
  2. Виды винтовых лестниц из металла
  3. Конструкция и чертежи винтовых лестниц
  4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.



4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц



Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

  • площадь, выделяемая под устройство лестницы;
  • прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
  • высоты, на которую нужно обеспечивать подъем;
  • уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Винтовые лестницы своими руками чертежи, эскиз, расчитать

Винтовые лестницы все чаще притягивают внимание людей благодаря своей нестандартной конструкции. Изящные линии и форма лестницы придадут уникальности любому помещению и интерьеру.

Разнообразие форм таких лестниц позволяет использовать их в любых целях. Проектирование винтовой лестницы — важный этап, как и для любой другой конструкции. На данном этапе вы создадите детальные чертежи каждого элемента и всей конструкции в сборе, что необходимо для более ясного понимания и представления итога строительства.

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени. Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Расчет размеров винтовых лестниц на второй этаж мы описывали в этой статье. Сейчас опишем минимально допустимые требования к размерам, при которых возможна эксплуатация винтовой лестницы.

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.



Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Винтовая лестница своими руками - попробуйте собственные силы!

Винтовая лестница бывает просто незаменима для интерьера помещений с ограниченной площадью, или же в тех случаях, когда она необходима для поддержания определенного архитектурного стиля.

Винтовая лестница своими руками

Винтовая лестница своими руками может быть изготовлена из дерева, металла, композитов или же из всех этих материалов в комплексе. Это зависит от выбора хозяев здания, от умения и возможностей мастера, а также от общего интерьерного оформления помещения, в которое будет вписываться создаваемая конструкция.

Так как такая разновидность лестницы сама по себе является не просто функциональным, но и декоративным элементом, она подойдет практически для любого стиля интерьера. Например, в помещение, выполненное в «деревенском» стиля «кантри» отлично подойдет деревянная лестница с массивными ступенями, а для интерьера, в котором выраженное преобладание стиля «модерн», необходимо будет приобрести или заказать кованые балясины или ступени с металлическими «кружевами».

Для каждого из существующих вариантов отделки можно подобрать и дизайнерское решение, и материал, из которого будет выполнена лестница.

Положительные и отрицательные моменты винтовых лестниц

Как и все интерьерные детали, винтовые лестницы имеют свои положительные и отрицательные стороны, о которых нужно обязательно знать, выбирая именно такой вариант для устройства в той или иной комнате.

1. К плюсам этого типа лестниц можно отнести:

  • Компактность конструкции. Чаще всего именно это обстоятельство является определяющим при выборе лестницы для небольших помещений. А если комната имеет невысокий потолок, то винтовая модель обычно визуально делает его несколько выше.
  • В отличие от маршевых лестниц, винтовая модель не займет много места на первом этаже и не потребует большого проема в потолке, а значит — можно сэкономить полезную площадь и второго этажа.
Одно из главных преимуществ винтовой лестницы — экономия площади
  • Винтовая лестница отлично подойдет в качестве дополнительной, внутренней для мансардных помещений, например, если основная находится с наружной стороны здания. Основная лестница необходима для подъема наверх крупногабаритных предметов, например, мебели и бытовой техники, а без винтовой трудно будет обойтись в зимнее время.
  • Выбирая этот вариант, можно сэкономить не только на площади комнат, но и на общих денежных затратах. Винтовая лестница нередко обходится значительно дешевле маршевых — из-за меньшего количества материалов, необходимых для ее изготовления, а также, в некоторых случаях — из-за простоты ее монтажа.
  • Этот оригинальный элемент придаст интерьеру эксклюзивность, что для многих владельцев особняков тоже является немаловажным, а иногда – и предопределяющим фактором.

2. Есть у этой конструкции и свои существенные минусы:

  • Главное, что можно отнести к отрицательным моментам — это невозможность или крайняя затрудненность подъема по винтовой конструкции крупногабаритных предметов.
  • Если на втором этаже находится жилое, часто посещаемое помещение и по лестнице жильцам квартиры приходится подниматься и спускаться несколько раз за день, то это обстоятельство может плохо повлиять на настроение, а возможно даже — и на самочувствие. Поэтому, лучше всего устроить на втором этаже спальни, куда поднимаются не так часто, или, как говорилось выше, можно иметь основную маршевую лестницу и винтовую – в качестве декоративной.

Основные разновидности винтовых лестниц

Винтовые лестницы разделяют несколько основных разновидностей, в зависимости от конструкции и крепления ступеней. Но во всех случаях ступени крепятся радиально с небольшими поворотами каждой очередной, образуя некоторое подобие направления резьбы обычного винта, откуда и пошло название этой модели лестниц.

Типовое разнообразие винтовых лестниц

Если рассматривать лестницы сверху, можно увидеть круглый или же многоугольный лестничный пролет.

  • Последний образуется в том случае, если часть ступеней фиксируется не только на центральном столбе, но и на одной или двух стенах. Этот вид лестницы располагают в узкой нише при ограниченном пространстве помещения или же в углу. На представленном выше рисунке этот вариант идет под номером один.
Часть ступеней может крепиться к стене здания
  • На втором рисунке показан вид лестницы, в котором ступени консольно защемляются на внутреннем центральном столбе.
Ступени жестко крепятся на центральной стойке
  • В третьем варианте ступени закрепляются на столбе-опоре и на гнутых тетивах и ограждении.
Вариант вообще без центральной стойки — с гнутыми тетивами
  • В последнем представленном на рисунке виде винтовых лестниц, ступени фиксируются на обсадной трубе и поддерживаются с другой стороны изогнутыми перилами.
Ступени «набираются» на центральную вертикальную стойку

Это основные, наиболее применяемые виды винтовых конструкций, но существуют и другие —  более сложные, которые могут быть изготовлены только мастерами-профессионалами.

Узнайте, какую систему подсветки лестницы лучше выбрать, из нашей новой статьи.

Элементы винтовой конструкции

Чтобы разобраться в том, как и какие детали необходимо изготовить для винтовой лестницы, нужно обязательно знать, как они называются, где располагаются и каким образом монтируются. Поэтому, прежде чем переходить к дальнейшим действиям, стоит разобраться с этим вопросом.

Общая типовая конструкция лестницы

1 — Ступени лестницы.

2 — Завершающая верхняя площадка конструкции.

3 — Опорный для поручней и балюстрады столб.

4 — Центральный цилиндрический опорный столб, который можно назвать основой всей конструкции.

5 — Составляющие центральный столб цилиндры.

6 — Балясины стойки для поддержки поручня и скрепляющие между собой витки винтовой лестницы.

7 — Перемычки.

8 — Винтообразный поручень

9 — Ограждение второго этажа.

Кроме самих этих элементов, необходимо знать способ их соединения в различных узлах конструкции:

Варианты крепления деталей и узлов между собой
  • Узел «А» — соединение центральной опорной стойки или обжимной трубы лестницы с ограждением на втором этаже.

На винт или болт, закрепленный в тыльной части опорной стойки, надевается поручень, в котором устроено специальное сквозное отверстие.

Далее, сверху него прикручивается деревянная или металлическая декоративная крышка, которая и фиксирует поручень в определенном месте.

  • Узел «Б» — показывает соединение с помощью резьбы участка обжимной трубы с втулкой, устанавливаемой в отверстие ступени.
  • Узел «В» — установка на обсадную трубу шайб и гильзы, которая выполняет декоративную и прижимную роль.
  • Узел «Г» — соединение опорной стойки с основанием, которое фиксируется к полу.
Видео: сборная модульная винтовая лестница «Мечта»

Цены на различные элементы лестниц

Элементы лестниц

Важные нюансы при расчетах, изготовлении и монтаже лестницы

Для того чтобы лестница была комфортной и безопасной для подъема и спуска, рекомендовано на всех этапах работы – при проведении расчетов, при изготовлении и монтаже конструкции, соблюдать рекомендации и правила, разработанные и проверенные опытными специалистами.

  • Ширину ступени в ее середине, куда чаще всего наступают при подъеме и спуске, не рекомендовано делать меньше 200 мм.
  • Опорная центральная стойка, в целях безопасности, не должна иметь диаметр меньше, чем 50 мм.
  • На винтовой лестнице не рекомендовано устанавливать подступенки, так как они могут быть помехой для полной постановки стопы человека на поверхность ступени. Это может привести к соскальзыванию ноги и к случайному падению, а как результат – велик риск получения травмы.
  • Каждый из витков лестницы должен иметь не менее 11 ÷ 12 ступеней.
  • Высоту витков конструкции рекомендовано рассчитывать с учетом максимального роста жильцов дома, желательно даже взять с запасом в 100 ÷ 200 мм. Если будет сделан неправильный расчет в меньшую сторону, то на некоторых участках лестницы придется наклоняться, чтобы не удариться головой. Согласитесь, что пользоваться таким сооружением будет крайне неудобно.

Расчет параметров винтовой лестницы

Прежде чем приступать к изготовлению элементов лестницы, необходимо провести тщательные расчеты, иначе конструкция может быть попросту небезопасной.

Первое, с чего начинают — общий чертеж и расчет параметров

Ширина прохода лестницы винтовой конструкции, как правило, варьируется между 700 и 1000 мм.

Чтобы понять, как правильно рассчитать параметры, можно для примера взять среднестатистические данные. Например, ширина прохода лестницы будет равна 900  мм, ее высота — 2700 мм, а диаметр центральной опорной стойки — 300 мм.

Сначала нужно определить общий диаметр винтовой лестницы, в проекции — вид сверху. Для этого необходимо взять две проходных ширины лестницы (900 × 2) и прибавить к получившемуся результату диаметр опорной стойки:

(900 × 2) + 300 = 2100 мм

Далее, нужно на листе бумаги исполнить чертеж. Наносится окружность с найденным выше диаметром в 2100 в масштабе 1:10, получится 210 мм.

В эту окружность нужно вписать еще одну, которая будет показывать траекторию движения человека, идущего по лестнице. Радиус второй окружности будет равен сумме радиусов опорной центральной стойки и ширины лестницы, разделенной пополам.

(900 + 150) : 2 = 575 мм

Далее, необходимо определить, какое количество ступеней будет в каждом полном витке конструкции. Для вычисления этого параметра нужно взять величину средней ширины ступени. Так как обычная ширина этого элемента составляет у наружного ограждения 400 ÷ 450 мм, то примерно посередине (по проводимой траектории движения человека) для вычисления можно взять 250 мм.

Затем, длину окружности траектории движения необходимо разделить на среднюю ширину ступени.

(2 × 3,14 × 575) : 250 = 14,44 шт.

В данном случае, округление делается в большую сторону и в результате получается 15 ступеней.

Следующим шагом, нужно найти высоту ступеней. Для этой цели первая окружность делится на 15 равных частей. Нужно учитывать, что последняя и первая ступени витка должны располагаться между собой по высоте человека достаточно рослого, например, 1900 мм. Прибавив к этому параметру еще резерв – порядка 100 мм. Кроме этого нужно учесть и толщину ступени, допустим, она будет составлять 30 мм. Итого получается

1900 + 100 + 30 = 2030 мм

Далее, зная все вычисленные параметры, можно легко узнать высоту каждой из ступеней (если, конечно, их размещение планируется на одинаковом интервале по высоте). Для этого высоту витка нужно разделить на количество ступеней:

2030 : 15 = 135,33 ≈ 135 мм

Для того, чтобы узнать общее количество ступеней в лестнице, нужно ее высоту – от пола первого этажа до уровня второго, разделить на высоту ступени.

2700 : 135 = 20 ступенек.

Итого за весь подъем лестница сделает 20 : 15 = 1,(33) полных оборота, или опишет полный виток и плюс еще 120 градусов.

Воспользуйтесь калькулятором расчета размеров забежной или винтовой лестницы с описанием.

Изготовление деталей конструкции
Опорный столб

Для опорной центральной стойки используют металлические трубы, бетонные, кирпичные и деревянные столбы.

Очень часто в качестве центральной стойки используется металлическая труба

К металлу, бетону или кирпичу ступени могут быть закреплены с помощью приваренных к трубе элементов, муфт или болтов.

К деревянной стойке закрепить ступени гораздо проще. Для этого могут быть использованы любые способы, начиная от металлических уголков и заканчивая деревянными брусками, установленными вертикально в зазоры между ступенями.

Стойка должна быть прочной и спокойно выдерживать суммарную массу всех элементов конструкции и крупного человека с поклажей, находящегося на лестнице. Кроме этого, центральный опорный столб необходимо надежно закрепить в верхней и нижней части.

Диаметр стойки из металла (трубы) должен быть не менее 50 мм, а изготовленной из других материалов — от 150 до 500 мм и даже иногда больше.

Изготовление ступеней

Для изготовления ступеней чаще всего выбирается дерево с плотной структурой — бук или дуб, но нередко используются и другие породы. Однако, лучше не выбирать хрупкую древесину, такую, как сосна или ель, так как они могут не выдержать выпадающую на эти детали лестницы большую нагрузку.

  • Выбирая материал для ступеней, нужно знать, что толщина готовых деталей должна быть не меньше 50 мм, при условии, что высота лестницы не превышает 2-х метров. Если же общая конструкция будет выше, то и толщина ступеней должна быть больше – минимум 60 мм.
  • Материал для изготовления деталей должен быть в меру просушен и обработан. Лучше всего приобретать уже оструганную доску. При неравномерной просушке древесины, она может, постепенно теряя влагу, деформироваться, приобретая форму пропеллера или лотка. Хуже всего, если это начнёт происходить уже после того, как заготовка будет установлена в общую конструкцию. Скорее всего, деформирующуюся ступеньку придется заменить, иначе она «потянет» за собой и остальные детали, нарушая общую прочность сборки.
Склеивание бруса в единую панель и разметка ступеней

Воспользуйтесь калькулятором расчёта ступеней лестницы с пояснениями.

Учитывая все эти обстоятельства, и опираясь на опыт мастеров, рекомендовано для изготовления ступеней использовать проклеенную древесину, которую вполне можно сделать самостоятельно, использовав бруски нужной толщины. Панель из брусков должна иметь длину, равную длине ступени, а по ширине – вмещать две ступени, уложенные в противоположном направлении.

  • Бруски собираются в общую панель, и при этом очень важно предусмотреть, чтобы рядом лежащие детали имели структурный рисунок волокон, направленный в противоположных направлениях. Бруски склеиваются между собой и стягиваются с помощью струбцин, и в таком положении эта сборка оставляется до полного просыхания.
  • Для того чтобы не прибегать к измерениям при изготовлении каждой детали постоянно, лучше всего смастерить шаблон ступени, с помощью которого форма и размер будет переноситься на подготовленные склеенные панели с очень большой точностью.

Шаблон изготавливается по параметрам, полученным в результате проведенных заранее расчетов. Обязательно следует помнить, что после вырезания заготовки ступени будут подвергаться окончательной обработке, поэтому для нее нужно тоже предусмотреть определенный припуск, примерно в 5 мм, и делать шаблон уже с учетом этой поправки.

  • Используя шаблон для переноса формы ступени на клееную панель, особенно важно точное перенесение размера широкой стороны ступени и отверстия (если оно предусмотрено) под стойку. От правильно перенесенных параметров напрямую будет зависеть правильность, лёгкость и качество монтажа конструкции. Естественно, не менее важно точно перенести и другие размеры (ширина средней и узкой части), но они уже не так серьезно повлияют на качество сборки.
  • Так как самая верхняя ступень является своеобразной площадкой, которая соединяет лестницу и полы второго этажа, она имеет значительно большие размеры.

Ее можно разметить и выпилить, используя шаблон, изготовленный для рядовых ступеней, только затем несколько увеличив размеры. На рисунке хорошо виден процесс расчета и разметки верхней ступени-площадки на заготовке-панели, склеенной из брусков.

Верхняя ступенька имеет свои особенности

Иногда размер длины этого элемента увеличивают для того, чтобы площадка могла упираться своей широкой стороной на межэтажное перекрытие, что сделает лестницу более прочной. Кроме длины делается больше и ширина этой ступени, что улучшит ее эксплуатационные качества.

  • После разметки ступеней, их выпиливают, а затем обрабатывают на специальных столярных станках или же доводят до готовности вручную.
  • Если предусмотрены отверстия для монтажа ступеней на опорную стойку, то их выбирают специально подобранной фрезой, только после того, как все элементы будут выпилены.

Несколько ступеней складывают стопкой, надёжно фиксируют их между собой с двух сторон, а затем проводят сверление отверстий под опору. Используя этот «пакетный» метод вырезания отверстий, можно получить более точное их расположение, что поможет в дальнейшем облегчить монтаж конструкции.

Разметка готовых ступенек для вырезки монтажных пазов

Читайте статью, как оформить пространство под лестницей самостоятельно с подробными описаниями действий.

Изготовление стоек и балясин

Далее, проводится разметка и высверливание или выпиливание отверстий или пазов нужного размера или формы под установку балясин.

  • Для изготовления стоек необходимо иметь клееный брус, имеющий размер сечения не менее 50 × 50 мм и токарный станок. Можно, конечно же, в виде стоек установить хорошо обработанные квадратные в сечении бруски, но традиционными являются круглые, имеющие определенный рельефный рисунок балясины. В случае отсутствия возможности самостоятельного изготовления таких элементов, их можно приобрести и в готовом виде.
Балясины можно выточить самостоятельно или приобрести уже готовыми
  • Чтобы обеспечить жесткость конструкции, крайние стойки делают такой формы, чтобы они могли соединить сразу две ступени — это также необходимо для того, чтобы исключить риск проворачивания ступени на опорной трубе.
  • Нужно отметить, что стойки-балясины могут быть вклеены в высверленные отверстия, закреплены сверху ступеней специальными креплениями или же надеты и приклеены на ступени с помощью выпилов, сделанных в нижней части балясин, на половину их сечения.

Расчет места установки балясин хорошо показан на представленном ниже рисунке-чертеже.

Позднее необходимо будет провести разметку и спил верхней части стоек под нужным углом, который будет зависеть от уклона и поворотов лестницы.

Перила лестницы

Отлично смотрятся на винтовой лестнице изогнутые деревянные перила, но изготовить их самостоятельно – задача очень высокого уровня сложности. Так, необходимые детали могут быть исполнены несколькими способами, любой из которых простым никак не назовешь:

— выпиливание отдельных частей перил из цельных кусков дерева, а затем сборка их между собой;

— выпиливание перил из склеенных между собой брусков;

— склеивание элемента из тонкого деревянного шпона.

Изготовление гнутых деревянных поручней — задача для настоящих мастеров

Для изготовления перил потребуется не только соответствующий материал, но и инструмент, который обеспечивает нужный изгиб, и одновременно фиксирует согнутый элемент в нужном положении.

Поэтому, чтобы не тратить время и силы на изготовления гнутых поручней (тем более, без особой гарантии успеха), их можно заказать в специализированных производственных фирмах, занимающихся изготовлением сложных деревянных конструкций, в том числе — лестниц и комплектующих к ним.

Мастер на месте определит, под каким радиусом делать изгиб, снимет все параметры лестницы и изготовит поручень, а также плинтус, если он тоже есть в проекте.

Владельцу дома останется только установить эти элементы на лестницу при ее монтаже, хотя эту работу также вполне можно доверить мастерам.

Если есть необходимость сэкономить на поручнях из древесины, можно заказать их изготовление и из другого материала, например, из пластика, который прекрасно имитирует фактурный рисунок дерева. Еще один вариант перил — это комбинированный, то есть сделанный из металла и пластика.

Однако, какой бы вид перил ни был  выбран, его установка и закрепление происходит в последнюю очередь.

Как производится монтаж
  • Определив место установки лестницы, его размечают таким образом, чтобы конструкция, задуманная для установки на определенном расстоянии от стены, в нее не упиралась.
Если лестница будет опираться на стену, то это сразу учитывается при разметке места монтажа

Если же конструкция будет определенным образом закрепляться на стене, для нее тоже нужно точно рассчитать место установки центральной стойки и форму проема в потолочном перекрытии.

  • Первым шагом нужно провести разметку на потолке, определив центр окружности, которая позднее должна быть вырезана в перекрытии и будет впоследствии служить проходом на второй этаж.
Определение центров — на потолке и на полу
  • Определив эту точку, с помощью отвеса ее точно проецируют на пол. Эта отметка станет местом установки опорной стойки.
  • Далее, в потолке вырезается проем нужной формы, и его края сразу же оформляются декоративно.
Вырезание отверстия в потолке и его отделка
  • Следующим этапом идет установка опорной стойки, если она будет монолитной.

Если используются готовые комплекты винтовых лестниц, то их сборные детали — опорная стойка, состоящая из отдельных элементов, и ступени, сразу закрепляющиеся на стойке, монтируются одновременно.

Примерная схема такой сборки представлена выше.

Если же ступени будут крепиться на монолитную стойку из бетона или кирпича, то на ней размечаются места, на которых закрепляются с помощью анкерных элементов или сварки специальные кронштейны. На них будут и укладываться, и крепиться ступени.

  • Если стойка будет иметь большой диаметр и изготавливается из древесины, то для установки ступеней проще всего использовать бруски, имеющие высоту расстояния между ступенями, которая получится при предварительных расчетах.

Бруски закрепляются вертикально на точно размеченные места на столбе, с помощью мощных саморезов. Размер брусков может составлять в сечении 30 × 50 или 50 × 50 мм. Этот способ крепления смело можно назвать самым простым, главное — подготовить нужное количество брусков требуемых размеров.

  • Под первую ступень с широкой ее стороны, можно предусмотреть на полу надежную подставку из более крупного бруска, который необходимо тщательно обработать.
  • Верхняя ступень-площадка укладывает на полы второго этажа и надежно закрепляется.
Верхняя ступень обычно заходит на поверхность пола второго этажа
  • Далее, когда все ступени выставлены, на них устанавливаются балясины, но пока не закрепляются, так как на них нужно сделать отметки для спила под необходимым углом, который будет соответствовать уклону лестницы.

Угол их среза определить легко, для этого процесса потребуется изготовить простой шаблон в виде треугольника. Как сделать это правильно, показано на схеме ниже.

Установка и подгонка балясин и стоек

Когда будут размечены все балясины, их аккуратно спиливают, устанавливают и закрепляют на подготовленные крепления (отверстия, шпунты или пазы), но, кроме них, рекомендовано дополнительно зафиксировать деревянные балясины на клей.

  • Далее, на балясины устанавливается поручень, который закрепляют к ним с помощью саморезов, закручиваемых под углом. Чтобы избежать повреждения стойки, сначала нужно просверлить канал под саморез соответствующим сверлом (обычно используют Ø 3 мм), а затем в это отверстие вкручивается тонкий, но достаточно длинный саморез.
Можно крепить и на гвозди, но лучше воспользоваться саморезами

Вместо этого некоторые мастера используют обычные гвозди, однако, учитывая хрупкую витую конструкцию лестницы, лучше все же применить саморезы.

  • Чтобы конструкция была более прочной, можно по всей длине лестницы, с наружной ее стороны, закрепить широкий витой плинтус.
Нередко снаружи конструкцию лестницы прикрывают широким витым плинтусом

Закончив монтаж лестницы, можно переходить к ее окончательной отделке. Можно покрыть ее краской, которая поможет вписать конструкцию в общий дизайн, а можно использовать морилки и цветной или бесцветный лак по дереву.

Если решено изготовить и установить винтовую лестницу самостоятельно, то главное в этом вопросе — сделать конструкцию максимально удобной, надежной и безопасной, особенно в том если в доме проживают люди преклонного возраста и маленькие дети.

При отсутствии опыта и навыков в подобной работе, лучше доверить этот процесс квалифицированному мастеру. В крайнем случае, можно заняться монтажом готовой конструкции, комплект деталей которой изготовлен профессионалами. В этом случае нужно будет точно, до мелочей, выполнять все технологические рекомендации, указанные в инструкции, которая прилагается к такому набору.

Видео: проведение монтажа готового комплекта винтовой лестницы

Винтовая лестница: как сделать своими руками, чертежи

Не в каждом загородном доме или даче можно соорудить полноразмерную межэтажную лестницу. Отличным выходом из такой ситуации является винтовая лестница. Она менее комфортна для передвижения, но выбрав приемлемый вариант, вы обеспечите удобство перемещения по ней. Винтовые лестницы отличаются оригинальным, красивым и запоминающимся внешним видом.

В статье мы расскажем как сделать винтовую лестницу своими руками на второй этаж из металла и дерева, продемонстрируем схемы и чертежи, а также фото и видео инструкции.

Как выбрать конструкцию

Возможные конструкции

Приступая к выбору варианта лестницы, сразу отбросьте идеи новомодных конструкций. Они не очень пригодны для постоянной, интенсивной эксплуатации, и построить их самостоятельно сможет только опытный мастер, обладающий множеством специальных навыков и инструментов, финансовыми возможностями.

Выбранная вами конструкция винтовой лестницы должна отвечать всем правилам безопасности и отличаться простотой монтажа. Стоит запомнить, что вероятность травматизма во многом зависит от ширины ступенек.

Схематичное изображение винтовой лестницы

Составьте чертеж винтовой лестницы и укажите в нем все параметры конструкции, это позволит вам избежать многих проблем, возникающих при неправильном монтаже.

Схема лестницы
Обратите внимание! Интенсивно используемые лестницы изготавливаются шириной не менее одного метра.

Типы креплений

Лестница на больцах

У винтовых конструкций отсутствуют площадки, они состоят из забежных ступеней. Наиболее востребованные методы соединения:

  • Радиальное, ступени располагаются в виде лестничного винта. Основанием конструкции являются косоуры, опорная стойка.
  • Лучшей и надежной конструкцией является лестница с опорой на стены или стойку.
  • Винтовая лестница на больцах избавит вас от скрипа ступеней, в такой конструкции отсутствует соединение между деревянными деталями.
  • Ступени, крепящиеся к центральному столбу и винтовым перилам, являются самым доступным и легко выполняемым методом самостоятельного монтажа лестницы.

Материал

Деревянно-металлические лестницы

Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы

Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло.
Разметка проема

Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Этапы строительства

Сборка и монтаж
Обратите внимание! Самым лучшим вариантом для постройки винтовой лестницы является конструкция, в которой ступени крепятся на столбе. Для этого подойдет труба из металла диаметром в 50 мм.
Облицовка проема

Монтируйте ее с помощью отвеса вертикально. На деревянный пол она крепится при помощи болтов и крепежных изделий. На бетонное основание стойка крепится растяжками, забетонированными в нее. Такие способы крепления обеспечат надежность всей конструкции. Установив стойку, выполняйте следующие работы.

Изготовление ступеней

Берете заготовки, придаете им нужную форму, начисто обрабатываете их.

  1. Для соединения ступеней со стойкой на них нужно установить специальные втулки.
  2. Ступени покрывайте лаком или краской;
  3. На стойку монтируйте втулки и проступи, разверните их веером, придайте конструкции правильное положение
  4. Кронштейны установите между широкими элементами проступей;
  5. После установки последней втулки украсьте ее красивым декоративным оголовком;
  6. Установите все ступени с помощью крепежа;
  7. Закрепите балясины, они могут быть прямыми или фигурного очертания;
  8. Осуществите монтаж поручней, заранее изготовленных из пластика или древесины.
  9. Завершающая работа — финишная отделка винтовой лестницы. Деревянную лестницу лучше всего покрасить. Если вы использовали древесину с ярко выраженной структурой, то лучше всего покрыть конструкцию лаком, через него будет хорошо видна природная красота дерева.

Покрытая лаком

Перед началом отделки все деревянные элементы тщательно зачистите, затем покройте их морилкой и несколькими слоями прозрачного лака.

Деревянные детали, не отличающие хорошей структурой, просто покрасьте масляной краской или воспользуйтесь нитроэмалью. После выполнения всех вышеперечисленных работ у вас в доме появится отличная винтовая лестница.

Видео

Пример монтажа винтовой лестницы можно увидеть здесь:

Чертежи и схемы

Предоставленные ниже чертежи и схемы помогут вам самостоятельно сделать винтовую лестницу в своем доме:

Вид винтовой лестницы сбоку

Схемы сборки

Виды лестниц в разрезе

Схема линии лестницы по центру марша

Схема графического расчета

Разрез лестницы

Разметка стоек перил

Разметка проема

Чертеж модульной лестницы

Оптимальные размеры ступеней

Чертеж винтовой лестницы

Чертеж для лестницы

Фото

Винтовая лестница с минимальным проемом

Винтовая лестница из дерева

Винтовая лестница в интерьере

Винтовая лестница гусиные лапки

Вид сверху

Необычная винтовая лестница

Наружная лестница с ковкой

Монолитная винтовая лестница

Межетажная лестница

Лестница в стиле хай-тэк

Лестница на больцах

Лестница со стеклянными ступеньками

Двухцветная винтовая лестница

Черно-белый дизайн лестницы

Источник: http://StroySvoimiRukami. ru/vintovaya-lestnica-svoimi-rukami/

Винтовая лестница своими руками из дерева чертежи

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Плюсы винтовых лестниц

  • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
  • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .
  • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
  • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни.

Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

  1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
  2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
  3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

  1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
  2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
  3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
  4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
  5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
  6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
  7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
  8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
  9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы — чертеж и схема Монтаж деревянной винтовой лестницы — чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы — фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

Источник: http://lestnica-mpl. ru/vintovaya-lestnitsa-svoimi-rukami-iz-dereva-chertezhi.html

Как сделать винтовую лестницу своими руками

При выборе лестничного перехода с одного этажа на другой, следует помнить, что лестница должна быть не только практичной, надёжной и долговечной конструкцией, но и иметь привлекательный внешний вид.

Красивая винтовая лестница своими руками станет эстетичным дополнением к любому частному дому, а также к некоторым разновидностям квартир.

Помимо всех своих положительных качеств, винтовая лестница также экономит свободное место, что позволяет занять его более необходимыми вещами.

Плюсы и минусы спиральных конструкций

Не стоит спешить и закупать все строительные материалы для создания винтовой лестницы, сначала следует ознакомиться с преимуществами и недостатками таких конструкций. К сожалению, идеальных вещей практически не бывает, и даже зная, как сделать винтовую лестницу, хозяин дома или квартир должен узнать все плюсы и минусы таких конструкций.

Плюсы:

  • Небольшие размеры. Что наиболее удобно, например, при малой площади частного дома. При этом, установив требуемое количество ступеней и правильно рассчитав все размеры, винтовая лестница, смонтированная своими руками, станет намного практичнее в эксплуатации, чем обыкновенная маршевая конструкция. Также упрощается расчёт.
  • Привлекательный дизайн, который позволяет пробудить в себе дизайнера любому хозяину частного дома. При создании винтовых конструкций, можно подобрать настолько необычайный внешний вид, что станет настоящим произведением искусства.
  • Доступная стоимость. Конечно, если не делать ступеньки из морёного дума или красного дерева, то стоимость стандартной винтовой лестницы может «приятно» удивить хозяина дома. Самым дорогим элементом станет металлический каркас и его сварка, весь остальной расчёт (расходные материалы, дерево для ступеней и т.д.) имеет среднюю стоимость.

Минусы:

  • После окончания постройки по винтовой лестнице достаточно проблематично поднять или опустить какой-либо груз (это может быть мебель, бытовые устройства, другие объёмные вещи). Поэтому следует заранее все вещи, обладающие крупными габаритами, перенести на второй этаж или спустить с него.
  • Недостаточное удобство. Необходимо обладать некоторыми навыками, чтобы быстро подняться или спуститься с винтовой конструкции. Особенно это становится затруднительными, если неправильно рассчитано количество ступеней и их размеры.
  • В остальном винтовые лестницы на второй этаж пользуются не меньшей популярностью, чем маршевые конструкции, для того, чтобы изготовить их своими руками, не потребуется много времени.
  • Видео с YouTube:

Чертёж простой винтовой лестницы

Конечно, можно не терять времени на расчёт, а также чертёж, и приобрести готовую конструкцию, которую необходимо только собрать.

Но стоимость готовой винтовой лестницы (чертёж которой будет представлен далее) будет гораздо выше, чем её самостоятельное изготовление и монтаж. Также нельзя доверять качеству материала, из которого конструкция изготовлена.

При недостаточном качестве даже древесины для ступеней, возникает высокий риск получения травмы членами семьи, например, когда ступень переломится.

Чертёж винтовой лестницы без опоры

Началом составления чертежа является выделение свободного пространства, площадь которого должна быть не менее двух квадратных метров. Такие размеры рассчитаны на максимальный комфорт как при подъёме человека, так и при его спуске.

Также важным фактором является свободный доступ к верхней и нижней части лестницы. Это очень правильно и практично с точки зрения пожарной безопасности, и при возникновении ситуации, когда необходима быстрая эвакуация всех людей в доме.

Стандартная винтовая лестница

Следующим конструктивным элементом каждой винтовой конструкции являются ступени. Необходимо правильно подобрать не только их количество, но и размеры, которые указывают на чертеже. В среднем, для большего удобства количество ступеней варьируется от 11 до 13 штук. При большем количестве ступеней, поднимающемуся или спускающемуся человеку будет проблематично сделать полноценный шаг.

Также, делая расчёт, следует обратить внимание на градус уклона винтовой лестницы, не следует его делать слишком острым или тупым, идеальное значение – 45 градусов. Тогда при подъёме и спуске со ступеней, они не будут слишком подняты вверх или опущены вниз.

Чертёж с описанием сборки

И последнее – ширина лестницы на второй этаж, которая по общепринятым нормам составляет 120 см. Некоторые хозяева домов стараются сделать винтовую лестницу как можно уже, но это только приводит к лишнему неудобству.

Последовательность монтажа деревянной винтовой лестницы

Следует знать, что монтаж и расчёт деревянной и металлической винтовой конструкции отличается только другими составляющими конструкции, а также способом крепления всех основных её элементов.

Основным элементом такой лестницы является несущая опора, на которую впоследствии будет устанавливаться общее количество ступеней.

При металлическом каркасе, для ступеней не требуется дополнительная фиксация, а при использовании деревянных материалов, одну их сторону крепят на стене с помощью анкерных болтов.

Видео с YouTube:

Монтаж несущей опоры

Опорная стойка – основной элемент винтовой лестницы на второй этаж, который требует не только правильного и точного монтажа, но также использования надёжных строительных материалов и точно отмеренной высоты. Поэтому при выборе деревянных составляющих, необходимо обратить особое внимание на обработку древесины.

Пример монтажа несущей опоры

Как было указано выше, для деревянной винтовой лестницы потребуется свободное пространство, площадью не менее 2 м2. Опорная стойка устанавливается точно посередине этого пространства. Чтобы отмерить центр площадки, необходимо соединить углы прямоугольника и на этом месте производить монтаж опоры.

Как производить монтаж несущей опоры:

  • Деревянная стойка обыкновенно состоит из нескольких частей определённой высоты, поэтому изначально её нижнюю часть необходимо надёжно закрепить на полу. Делают это с помощью анкерных болтов. Для лучшей фиксации понадобится 6-8 анкерных болтов. Для этой работы лучше всего подходит перфоратор, но также можно использовать менее мощную перфорированную дрель.
  • Далее на деревянную стойку устанавливают остальные её части, для их крепления используются металлические полосы. Следует помнить, что для лучшей фиксации, в частях опоры должны быть предусмотрены пазы. Тогда после окончания работы, конструкция получится более монолитной.
  • После того, как деревянная опора будет установлена, следует произвести монтаж дополнительных крепления на стенах, к которым впоследствии будут фиксироваться ступени. Для монтажа крепления, как и для стойки, используют анкерные болты.

Компактная деревянная опора

Установка ступеней

Монтаж ступеней на деревянную винтовую лестницу — не менее ответственное занятие, чем установка центральной опоры. Ведь от их правильного расположения зависит удобство передвижения по лестнице на второй этаж. Чтобы ступени точно подошли к опоре, на ней следует закрепить отрезки металлического уголка, которые перед этим точно отмерить с помощью строительного уровня.

Правильное крепление ступеней

В отрезках металлического уголка просверливают отверстия, с помощью которых потом будут зафиксированы ступени. Следует помнить, что для лучшей фиксации дерева, помимо болтов также следует приобрести широкие металлические шайбы. В уголке достаточно будет двух отверстий, для большей надёжности их можно сделать три.

Сейчас можно приобрести специально предусмотренные для такой разновидности фиксации уже готовые небольшие уголки. В них просверлены отверстия, достаточно только закрепить такие изделия внизу ступеней, а с другой стороны притянуть к центральной опоре.

Более трудоёмким является вариант изготовления ступеней специально конструкции, при которой они просто одеваются на центральную опору. Обычно такая форма ступеней предусмотрена в винтовых лестницах, изготавливаемых на заказ, если делать их своими руками, то это займёт слишком много времени. Установив ступени с одной стороны на опору, с другой стороны их всё же необходимо закрепить к стене.

Перила – безопасность превыше всего

Перила – это неотъемлемая часть любой винтовой лестницы, особенно если она имеет винтовую конструкцию. Для более гармоничного вида, перила или поручни необходимо делать средней высоты, и из того же материала, что и остальная винтовая лестница, сделанная своими руками.

Надёжные и качественные перила

Конечно, многие домашние мастера стараются сочетать тщательно обработанный металл и качественные породы деревьев, но это приводит к дополнительным затратам. Поэтому на деревянной винтовой лестнице следует сделать такие же перила.

Крепить стойки перил к ступеням можно с помощью саморезов, углубляя шляпки в древесину, а потом вскрывая их специальным древесным герметиком.

Более старым (но очень надёжным и проверенным) является способ крепления деревянной конструкции с помощью деревянных гвоздей или говоря простым языком – чопиков. Чопик выстругивают из бруска, его диаметр составляет не более 0.8 см.

Потом в нижней части стоек для перил высверливают отверстие, которое также необходимо и для ступеней. Далее стойка и ступеньки соединяются с помощью чопика, который необходимо вбить.

Крепить перила к стойкам можно также с помощью саморезов или деревянных гвоздей среднего диаметра. После того как конструкция будет готова, её можно вскрыть лаком, предварительно придав необходимый цвет мастикой или марилкой.

Как сделать винтовую лестницу из металла. Плюсы и минусы конструкции

Металлическая винтовая лестница своими руками обладает рядом преимуществ, которые не могут сравниться с деревянными конструкциями.

Например, это более длительный эксплуатационный срок, менее длительная и затратная обработка, а также высокая надёжность изделий, смонтированных из металла.

Но если пропустить все плюсы металлических лестниц, то остаётся ряд недостатков, на которые также следует обратить внимание:

  • Высокая стоимость. Металл для лестницы (даже не первого качества) является достаточно дорогостоящей разновидностью материалов. Помимо его покупки, также следует потратить средства на транспортировку и разгрузку.
  • Необходимость использования сварки. Конечно, можно не нанимать сварщиков или не приобретать сварочный аппарат, а просто воспользоваться дрелью, набором свёрл по металлу и большим количеством болтов с гайками, шайбами и гроверами. Но при этом не только нарушается эстетика всей конструкции, а также существенно снижается надёжность самой лестницы.
  • Для металлической лестницы необходима площадка из бетона, иначе пол дома может просто не выдержать веса всей конструкции.

Винтовая лестница из металла простого дизайна

Монтаж винтовой лестницы из металла происходит в точно таком же порядке, как и деревянной конструкции. Основным отличием является соединение всех элементов. Если для деревянной лестницы используют саморезы, деревянные гвозди и иногда болты, то в металлических лучше всего применять сварочный аппарат.

Красивые винтовые лестницы на второй этаж, фотогалерея:

Источник: https://viascio.ru/lestnitsy/kak-sdelat-vintovuyu-lestnitsu

Винтовая лестница своими руками: плюсы и минусы, схемы, формулы, чертежи

Если бюджет строительства ограничен также, как и жилая площадь, наилучшим выходом станет установленная винтовая лестница своими руками. Она занимает минимум места, при этом гораздо удобнее складной чердачной лестницы.

Преимущества и недостатки изготовления винтовых лестниц своими руками

Перед началом строительства все же лучше еще раз сравнить все плюсы и минусы винтовой лестницы, особенно если планируется ее самостоятельный монтаж. Иначе можно потратиться на закупку материалов и инструментов, не получив в итоге желаемого результата.

Плюсы винтовой лестницы

Итак, почему же винтовая лестница может стать удачным решением:

  • экономия места – для лестницы понадобится всего лишь окружность диаметром 2 м;
  • экономия материалов – ступеней нужно меньше, чем для угловой лестницы;
  • экономия сил – сократив число элементов, можно существенно уменьшить время на монтаж.

Таким образом, винтовая лестница подойдет людям, желающим максимально увеличить жилое пространство за счет уменьшения лестничного пролета. Оригинальный внешний вид придаст небольшому жилью уникальный шарм.

Если же правильно подобрать и рассчитать конструкцию, удастся еще и хорошо сэкономить.

Винтовые лестницы пользовались огромной популярностью в Англии в середине ХХ века. Даже многоэтажные дома были оборудованы такими лестницами – для экономии пространства. При этом жители не испытывают неудобств даже сейчас – все габаритные грузы поднимаются через окна или в разобранном виде.

Минусы винтовой лестницы

Недостатки есть у любой конструкции. Не исключение и винтовые лестницы, которые часто подвергаются критике:

  • неудобная эксплуатация – придется предусмотреть запасной вариант поднятия на верхний этаж габаритной мебели;
  • сложность в изготовлении – чтобы построить действительно красивую винтовую лестницу, нужно обладать отличными столярными и токарными навыками;
  • недостаточная безопасность – при неправильном расчете и подборе ступенек, по лестнице крайне неудобно ходить.

Поэтому, если через окна поднимать диван или двуспальный матрас нельзя, придется отказаться от спирального варианта расположения ступенек.

Если же строительные навыки находятся на начальном уровне, лучше заказывать готовые элементы, а это увеличит стоимость строительства.

Да и для расчета безопасной и удобной конструкции желательно привлечь профессионала, чтобы не пришлось годами мучиться из-за узких и коротких ступенек.

Для пожилых людей винтовая лестница может стать непреодолимым препятствием – отсутствие двух перил и высокие ступеньки не очень удобны. Так что, если в доме живет несколько поколений, лучше пожертвовать драгоценным пространством, но подумать об удобстве передвижения старших.

Выбор конструкции и материала

От выбранной формы и размера лестницы будет зависеть ее комфорт и безопасность. Например, при сооружении узкой винтовой лестницы стоит оказаться от установки подступенков.

Это позволит становиться всей ступней на ступеньку не только в самом широком месте, что увеличивает комфорт и безопасность лестницы.

Дерево, металл или бетон?

Кроме эстетических предпочтений, выбирая тот или иной материал, нужно руководствоваться еще и практическими соображениями. Ведь переделывать лестницу уже никто не будет и служить она должна столько же, сколько и весь дом.

Для больших загородных коттеджей, построенных из кирпича или бетонных блоков, подойдет бетонная же лестница. Конечно, компактной она не будет, зато придаст интерьеру оригинальность. А чтобы пользоваться ею было приятно, желательно делать ее не больше одного витка и с шириной ступеней не меньше 1,2 метра – так, чтобы на лестнице спокойно разминулись два человека.

Лестницы на металлическом каркасе универсальны и долговечны. Их можно устанавливать как в деревянных, так и кирпичных домах и даже в легких каркасниках. Используя деревянные ступеньки и перила в сочетании с кованными элементами ограждения, вся конструкция получит надежный, но легкий и ажурный вид.

Полностью деревянные лестницы отличаются простотой возведения – для работы с деревом не нужны навыки сварщика, а из инструментов понадобятся только электролобзик, шлифмашинка и ручная пила по дереву. Правильно обработав древесину антисептиками и регулярно подновляя декоративное покрытие, можно добиться долгого срока службы. К тому же, натуральное дерево добавит больше уюта в интерьер.

Лестница на тетивах или косоурах

Это наиболее простой вариант для сооружения в небольшом дачном домике. Тетива – это глухой боковой элемент с выбранными пазами под ступеньки, а косоур имеет форму гребенки, на ребра которой и кладутся ступеньки. Зачастую косоуры монтируются непосредственно на стену, благодаря чему ступеньки винтовой лестницы получают две точки опоры – на центральный столб и на косоур.

  • При этом нет нужды в дополнительных подпорках или укосинах.
  • Еще один вариант простой опоры винтовой лестницы на стену – монтаж планок под ступеньки.

Совместно с врезанием пазов в центральный столб это позволяет добиться высокой надежности конструкции с минимумом затрат на материалы. Этот вариант подойдет даже для начинающего плотника.

Лестница на больцах

Больцевые лестницы получают все большую популярность. Все благодаря безопорной конструкции, которая позволяет размещать лестницы в любом месте, делать их визуально более легкими и освобождать максимум пространства. Больцы связывают ступеньки и перила, которые являются несущим элементом.

Благодаря этому создается жесткий каркас, а за счет отсутствия контакта между ступеньками, лестницы на больцах не скрипят и не шатаются.

Конечно, такой вариант является самым сложным для самостоятельного осуществления, ведь требуется предельно точно рассчитать форму перила и правильно зафиксировать его. В противном случае ступеньки со временем начнут изгибаться вниз по наружному краю.

Расчет винтовой лестницы

Ни в коем случае не стоит пропускать этот этап и строить винтовую лестницу «на глаз». Даже натренированная рука мастера может не справиться, что приведет к печальным последствиям. Так, необходимо учитывать:

  • расчет комфортной высоты подступенка винтовой лестницы отличается от маршевой – чем меньше высота, тем уже ступени по средней линии;
  • количество ступеней рассчитывается исходя из высоты витка, равному 2 м;
  • минимальная ширина ступеней винтовой лестницы – 90 см, при этом площадь всей лестницы равна удвоенному значению ширины ступеней плюс диаметр центрального столба.

Все остальные требования к винтовым лестницам такие же, как и к маршевым. Не следует делать ступеньки слишком узкими или прибегать к «утиному шагу» для экономии места. Если же в доме есть дети, стойки перил нужно ставить по две на одну ступень.

Схемы, формулы и чертежи

Для примера можно рассчитать параметры лестницы с шириной ступеней 90 см и круглым центральным столбом 20 см. Диаметр всей лестницы (Дл) равен:
Дл = 90 см *2 + 20 см = 200 см.
Выбранная высота подступенка 21 см. Высота лестницы – 290 см. Таким образом, количество ступеней (Кс) равно:
Кс = 290 см / 21 см = 13,8.

Округлив получившееся число до 14 ступеней, следует уменьшить высоту первой или последней ступеньки до 17 см, чтобы не пришлось делать верхнюю площадку приподнятой над уровнем пола. Комфортная глубина ступеньки по средней линии должна составлять 20 см при спуске с учетом нахлеста и 30 см при подъеме.

Источник: https://SvoimiRukami.lesstroy.net/doma/vintovaya-lestnitsa-svoimi-rukami/

Винтовая лестница своими руками + фото, чертежи, видео

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

  • Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.
  • R –внешний радиус консоли (окружности).
  • R1-внутренний радиус проема (диаметр толщина опорной трубы).
  • γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.
  • L –длина окружности.
  1. Формула для расчета окружности:
  2. L=2πR*n или L=2πR* (γ/360).
  3. На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:
  4. l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

  • Рассчитываем угол ступеньки по формуле:
  • α= γ: число ступеней.
  • Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:
  • W1=R*sinα
  • Ширину проступи рассчитываем по формуле:
  • w= r* sinα= (2R*sinα)/3
  • Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.

Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время.

Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах.

Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Источник: https://bouw.ru/article/kak-sdelaty-vintovuyu-lestnitsu-na-vtoroy-etazh-cherdak

Как сделать винтовую лестницу своими руками

В первую очередь винтовая лестница является привлекательной для многих людей из-за того, что способна сэкономить много пространства в помещении и при этом окажется одним из самых красивых элементов интерьера. Как и многие другие виды конструкций, она может изготавливаться из абсолютно разных материалов. Но если необходимо установить винтовую лестницу своими руками, лучше подбирать более простую разновидность сооружения, которая не потребует знаний высококвалифицированного специалиста.

Если выполнить все действия с учётом главных правил монтажа, лестница прослужит очень долго и не будет требовать постоянного ремонта. Ещё одним преимуществом конструкции является то, что она может быть расположена практически в любом месте в доме, где будет возможен подъём на второй и следующие этажи.

Данную лестницу можно сделать самому

Специфика и преимущества винтовых лестничных конструкций из дерева

К основным преимуществам винтовых конструкций из дерева можно отнести следующие:

  1. Во-первых, такое сооружение занимает минимум свободного места в помещении. Это объясняется тем, что ступени расположены вокруг основной опоры, поэтому создаётся впечатление, что она как будто висит в воздухе. На сегодняшний день большую популярность начал набирать минимализм, и именно такая конструкция хорошо вписывается в интерьер, который не предусматривает никаких лишних деталей. Самое компактное сооружение может занять максимум полтора квадратных метра свободной площади.
  2. Ещё один из самых основополагающих плюсов – это низкая цена на сооружения, по сравнению с остальными видами.
  3. Эффективность использования не только в частном доме, но и в двухъярусных квартирах, в которых не предусмотрено интенсивное передвижение людей, и поэтому человек может спокойно подниматься на второй этаж.
  4. Ещё один плюс связан с простотой изготовления конструкции и монтажом. Это значит, что практически каждый человек, который имеет хотя бы минимальные навыки в строительстве, сумеет установить такое сооружение у себя дома самостоятельно, без помощи высококвалифицированных специалистов.

В данном видео вы узнаете, как сделать подобную лестницу:

Перед установкой винтовой лестницы хозяин дома или квартиры должен понимать, что, скорее всего, ступени не будут слишком широкими, но при этом подъем может быть достаточно крутым, что в дальнейшем при неаккуратной ходьбе может спровоцировать травмы.

Чтобы избежать таких проблем, по этой конструкции рекомендуется передвигаться медленно и постоянно смотреть под ноги. Также, чтобы снизить уровень опасности, желательно установить на сооружение надёжные перила. Основной момент, на который должен обращать внимание мастер, – это правильные расчеты забежных ступеней, а также ширина проступи.

Какой материал выбрать для лестницы

Перед тем как сделать винтовую лестницу у себя дома своими руками, необходимо определиться с основным материалом. Этот этап является одним из наиболее важных, так как в дальнейшем от этого будет зависеть простота установки и продолжительность эксплуатации сооружения. Здесь сложно выделить какие-либо запреты, поэтому хозяин дома может заказать абсолютно любой проект, в зависимости от конкретного интерьера помещения.

Ещё не стоит забывать о том, что основную конструкцию можно украшать дополнительными элементами декора. Именно такие действия позволят создать оригинальную конструкцию, которая не будет иметь аналогов в других жилищах. При этом не стоит забывать, что лестница должна выполнять свои прямые функции, поэтому мастер обязан использовать только качественные материалы, опираясь на рекомендуемые пропорции.

Одними из самых распространенных материалов для изготовления такого сооружения считаются:

  • керамика и стекло;
  • бетонная основа;
  • твёрдые породы дерева;
  • натуральные камни;
  • металл.

Решающий вид лестницы всегда зависит от выбранного материала для ступеней и ограждений. Многие люди уже привыкли к дереву и пытаются использовать именно этот материал как основной, но это совсем не обязательно. Наиболее выигрышными вариантами для современного интерьера окажутся металл и/или натуральный камень. Также стоит обратить внимание на то, что в последнее время для установки в частных домах часто стали использовать монолитное сооружение из бетона.

Ещё человек не должен забывать о том, что все эти материалы можно комбинировать, чтобы добиться максимальной оригинальности. Если используются деревянные ступеньки, наиболее гармоничным вариантом окажутся металлические вставки. В основном уникальные дизайны создаются за счёт комбинации дорогостоящих материалов, но не менее популярными можно считать винтовые лестницы из металла и стекла.

До того как будет принято окончательное решение, не стоит забывать о динамике общего интерьера помещения. Если использовать в качестве основного материала дерево, у хозяина будет возможность получить сооружение, которое окажется прочным и вряд ли когда-то выйдет из моды. Если интерьер предполагает наличие сверх современных элементов, наиболее выигрышным вариантом станет лестница из полированного натурального камня. Из этого материала достаточно будет изготовить ступени, а сам каркас можно выполнить из металла.

Какой инструмент потребуется для работы

Для того чтобы успешно установить винтовую лестницу из дерева или других материалов, необходимо подготовить следующие инструменты:

  1. Уровень.
  2. Шуруповерт.
  3. Рулетка.
  4. Лобзик.
  5. Шлифовальная машина.
  6. Набор сверл по металлу и дереву.
  7. Молоток.
  8. Ленточная плоскошлифовальная машина.
  9. Ручной фрезер.
  10. Рубанок.
  11. Торцово-усовочная пила.
  12. Дрель.
Не забываем приготовить инструменты

Пошаговая инструкция по изготовлению и монтажу винтовой деревянной лестницы своими руками

Для того чтобы изготовить и установить винтовую лестницу, мастеру необходимо понимать, что весь процесс состоит из нескольких конкретных этапов. Речь идет о следующем:

  • создание проекта с учётом дизайна помещения;
  • использование уже готовой схемы или индивидуальная разработка чертежа;
  • произведение расчётов и приобретение необходимых материалов;
  • нанесение разметки и установка конструкции;
  • дизайнерское оформление поручней и ступенек;
  • последний этап – отделочные работы.

Чертежи и расчеты размеров винтовой лестницы

Каждый проект в любой стадии строительства начинается с замеров. Этому этапу необходимо уделить максимально больше внимания, так как от этого зависит простота дальнейшей работы над проектом. Замеры нежелательно производить одному, поэтому, как минимум, потребуется ещё один человек. По стандарту, ширина прохода винтового сооружения находится на уровне 700-1000 мм.

Чтобы иметь общее понимание о том, как правильно производить расчёты, для примера можно использовать среднестатистические параметры. Таким образом, ширину прохода лестницы можно сделать 900 мм, высоту – 2700 мм, а центральную опорную стойку – 300 мм.

Сначала потребуется разобраться с диаметром винтовой лестницы в проекции вида сверху. Для этого необходимо ширину умножить на 2 и прибавить к этому результату показатели диаметра стойки. Результат будет следующим: (900 х 2) + 300 = 2100 мм.

Далее можно брать лист бумаги и выполнять чертеж. Сначала стоит нанести окружность с полученным в результате вычислений диаметром в 2100 мм в масштабе 1 к 10, таким образом, получится 210 мм. В эту окружность вписывается ещё одна, которая будет обозначать траекторию движения идущего по лестнице человека. Касательно радиуса второй окружности, он должен приравниваться к сумме радиусов центральной стойки, а также ширины лестницы, разбитой на 2 части.

Для облегчения работы можно воспользоваться программой-конструктором лестниц.

Подготовительные работы

На подготовительном этапе необходимо проконтролировать, чтобы помещение было готово к установке деревянной или другой винтовой лестницы. Также не стоит забывать о наличии всех элементов конструкции и инструментов для изготовления требуемых деталей сооружения.

Изготовление деталей

Для того чтобы изготовить ступени, обычно используются твердые породы дерева, такие как дуб или бук. Древесина, которая плохо подойдет для таких целей, – это сосна или ель, так как в таком случае лестница окажется хрупкой и не сможет выдерживать большие нагрузки. Если в данной ситуации будет использоваться металл, перед тем, как выбрать детали, необходимо помнить о том, что они не должны быть меньше 50 мм, но только в том случае, если лестница будет выше 2 метров.

Далее можно начать заниматься выпиливанием и высверливанием отверстий для установки балясин. В основном люди предпочитают приобретать уже готовые изделия и не вытачивать их самостоятельно. Что касается изготовления перил для лестницы, такие работы не будут под силу человеку, который не имеет навыков высококвалифицированного специалиста.

На данном этапе можно выделить несколько способов, с помощью которых могут быть выполнены эти элементы конструкции:

  1. Выпиливание перил из брусков, которые склеены между собой.
  2. Выпиливание отдельных элементов из цельного куска древесины с дальнейшей сборкой.
  3. Склеивание элементов из деревянного шпона.

Установка опоры

Установка опорных стоек – это, возможно, один из самых важных этапов работ. Для этого мастер должен обладать навыками, позволяющими производить сварочные работы, но только в том случае, если речь идет об установке металлической опоры. Что касается ситуации с древесиной, она фиксируется анкерными болтами. Самым популярным вариантом считается комбинированная винтовая конструкция из металлических элементов и древесины.

Чтобы успешно установить такое сооружение, стоит заранее обозначить место крепления ступенек на чертежах. Также не стоит забывать о том, что потребуется обеспечить достаточное отдаление опоры от стен для того, чтобы ничего не препятствовало строительным работам в дальнейшем.

Не забываем про опору

Если же конструкция изготавливается исключительно из дерева, мастеру необходимо соорудить дополнительную боковую фиксацию для ступеней. Для этого выпиливаются косоуры и закрепляются на вспомогательных балках и самой стене. Таким образом, человек сможет соорудить конструкцию, похожую на стандартную маршевую лестницу, но с более резким поворотом.

Монтаж ступеней

Залогом удобного перемещения по лестнице на верхние этажи является правильное расположение ступеней. По стандартной схеме, для них приваривается каркас, который точно подгоняется под конечную их форму. Для этих целей лучше всего использовать уголки.

Ещё одним упрощением может оказаться приваренная опора, которая выглядит как прямая пластина. Также между собой можно сварить уголковые металлические профиля, образующие Т-образную подставку. Именно на неё будут крепиться металлические или деревянные ступени. Также каркас позволит мастеру корректировать размеры будущих ступеней.

Установка ограждений и перил

На завершающем этапе происходит крепление ограждений. В случае с винтовыми конструкциями этот элемент позволяет не только обезопасить передвижение по ней, но и окажется украшением общего интерьера помещения, в котором установлено сооружение. Самым распространенным вариантом считается использование металлических тонких трубок. Для более оригинального дизайна можно использовать сочетания с коваными вставками, а также деревянными гнутыми перилами.

Финальная отделка лестницы

Отделка лестницы необходима для того, чтобы выгодно вписать её в общий интерьер помещения и защитить от преждевременного износа. Перед тем как остановиться на каком-либо из вариантов отделки для металлической или деревянной конструкции, необходимо учесть общую конфигурацию сооружения.

Как нарисовать винтовую лестницу

Как преподаватель рисования, одно из моих любимых занятий - это линейная перспектива. Для тех, кто не знаком с линейной перспективой, это система рисования, используемая для создания пространственно точных отношений между формами (объектами) и их окружением. В линейной перспективе используются точки (называемые точками схода) на установленном уровне глаз. См. Иллюстрацию ниже.

Линейную перспективу можно использовать по-разному. Чтобы узнать больше о различных формах линейной перспективы, ознакомьтесь с этими уроками…

Чтобы нарисовать большинство объектов, нужно начинать либо с плоской прямоугольной плоскости, либо с фактической прямолинейной формы, т.е.е., ящик. Обычно на учебном уровне большинство перспективных проектов закрепляют основные правила линейной перспективы, используя предмет, который остается коробочным. Примеры включают городские здания, дома, внутренние помещения (комнаты) и стандартные ступеньки. Часто рисование лестницы представляет собой уровень сложности, достигнутый во вводном проекте линейной перспективы.

Конечно, используя линейную перспективу, можно нарисовать что угодно, даже соблазнительные. Иногда, помогая моим ученикам рисовать вышеупомянутые здания и внутреннее пространство, кто-то неизменно спрашивает: «Как нарисовать винтовую лестницу?».Вот вопросы, которые любят слышать учителя искусства. Нет ничего более увлекательного, чем работа над задачей рисования с энтузиазмом.

В следующем руководстве показано, как нарисовать винтовую лестницу. Как вы уже догадались, мы начнем с коробки.

Чертеж винтовой лестницы

Прежде чем мы начнем рисовать лестницу, изучите иллюстрацию ниже.

  • Если вы можете нарисовать квадрат, то вы также можете нарисовать круг внутри этого квадрата, направив изогнутую линию в центральные точки каждой из сторон квадрата.
  • Если вы можете разделить круг пополам, вы также можете продолжать делить круг, пока не получите равные восьмые.

Два указанных выше маркера имеют важное значение для рисования винтовой лестницы. Давай начнем.

Шаг первый - Нарисуйте коробку

Примечание: Следующий рисунок был создан на планшете с помощью Procreate. Можно также использовать карандаш и бумагу для завершения урока. Рисование на планшете упрощает понимание учебника.Я использовал разные цветные линии для каждого шага. В собственном рисунке вы должны рисовать очень легко, поскольку большинство первых шагов со временем будут стерты.

Нарисуйте высокую коробку, используя одноточечную перспективу (если вы не можете нарисовать коробку, используя одноточечную перспективу, сначала попрактикуйтесь в этом и вернитесь к этой статье). Здесь точка схода находится около середины поля.

Не беспокойтесь о пропорциях коробки, если вы впервые рисуете винтовую лестницу.Вы можете изменить пропорции лестницы на следующих шагах. Фактически, я изменю пропорции моей лестницы позже на рисунке.

Шаг второй - нарисуйте несколько линий

Нарисуйте серию линий на передней части коробки. Расстояние между этими линиями определяет расстояние между вашими шагами, поэтому убедитесь, что расстояния между этими линиями одинаковы.

Теперь, используя точку схода, создайте плоскую горизонтальную плоскость из каждой горизонтальной линии.Ваш рисунок должен немного напоминать книжный шкаф.

Эти горизонтальные плоскости должны казаться квадратами, а не прямоугольниками. При необходимости скорректируйте исходные пропорции прямоугольников и уточните формы горизонтальных плоскостей.

Шаг третий. Нарисуйте несколько эллипсов

Теперь нарисуйте эллипс внутри каждой из этих горизонтальных плоскостей. Эллипс - это просто круг, наклоненный в пространстве. Как упоминалось ранее, цельтесь в середину четырех сторон каждой горизонтальной плоскости.

Нужна помощь в рисовании эллипсов? Как нарисовать эллипс

Только небольшой сегмент каждого из этих эллипсов позже станет частью шага. У вас будет возможность уточнить края этих кривых позже на чертеже.

Начиная с углов, проведите «X» через каждую из горизонтальных плоскостей. Так вы точно укажете центр каждой плоскости. Теперь мы можем провести длинную вертикальную линию через эти центральные точки, создав ось, вокруг которой будут вращаться наши шаги.

Позже мы утолщим эту линию, чтобы она выглядела как прочная опора, способная выдерживать вес.

Шаг четвертый - разделите эллипсы

Разделите каждый эллипс пополам. Заштрихуйте одну из этих половинок. Они должны быть похожи на кусочки пиццы.

Обратите внимание на узор, которому следуют эти треугольные формы, когда они вращаются вертикально вокруг оси нашей лестницы.

Давайте немного очистим наш рисунок. Сотрите исходную коробку сейчас.Это больше не полезно.

В этот момент на моем собственном рисунке я чувствовал, что ступени слишком малы по сравнению с расстоянием между ними, поэтому я удлинил два прямых края каждого шага и просто нарисовал новую изогнутую линию в конце каждого шага, убедитесь, что новая изогнутая кромка соответствует степени кривизны исходной кромки / эллипса.

Шаг пятый - Добавление перил

На каждой лестнице нужны перила. На каждой ступеньке лестницы проведите прямую линию вверх.Поместите эти линии в соответствующие углы. Убедитесь, что эти линии равны по длине.

Теперь соедините кончики этих вертикальных линий плавно изогнутой линией. Перила должны имитировать поворот лестницы при условии, что вертикальные линии равны по длине.

Шаг шестой. Придайте своим шагам некоторую форму

Каркас нашей лестницы на месте. Тяжелая работа сделана. Пришло время немного увеличить нашу лестницу.

Увеличьте вертикальную ось, чтобы придать ей ширину.Теперь это полюс.

Кроме того, преобразуйте плоские 2D-шаги в 3D-формы, рисуя короткие вертикальные линии вверх от каждого угла и повторяя форму каждого шага в верхней части этих коротких линий (см. Иллюстрацию ниже для пояснения).

Ради правдоподобности, я добавил поддержку при каждом шаге, представляя собой центральную точку вдоль опорного полюса между каждой парой шагов. Из этих центральных точек я провел линию примерно к центру изогнутого края каждой ступеньки.

Шаг седьмой - добавление затенения

Когда мы используем линейную перспективу, мы используем наше воображение. Чтобы завершить создание лестницы, вне зависимости от того, являются ли они частью более крупной композиции или отдельного упражнения, такого как мой собственный рисунок, нам нужно добавить ценность.

Чтобы создать ценность, нам понадобится источник света. Вы можете сказать, откуда исходит свет на завершенной лестнице внизу?

Если вы догадались, что свет идет сверху справа, вы правы.Убедитесь, что ступеньки затенены в соответствии с фиксированным источником света, вместо того, чтобы затенять каждую ступеньку одинаково.

В отличие от стандартной лестницы, каждая ступенька винтовой лестницы ориентирована в другом направлении, чем те, которые расположены непосредственно над или под собой.

Поздравляю. Вы прошли обучение по винтовой лестнице. Помните, что все круглые и изогнутые объекты можно рисовать с использованием линейной перспективы. Просто начните с коробки.

Как спроектировать винтовые лестницы шаг за шагом

Винтовые лестницы по индивидуальному заказу - уникальная особенность дизайна любого дома или коммерческого помещения.Их часто устанавливают в домах, где доступное пространство является проблемой, и обычная лестница невозможна. Благодаря особой форме и дизайну, они часто становятся предметом интерьера во многих проектах. Самым популярным выбором является винтовая лестница с круглым основанием, но винтовая лестница с квадратным основанием также является хорошим вариантом, если вы хотите иметь удобную лестницу с современным дизайном.

При проектировании винтовой лестницы необходимо учитывать ряд технических моментов.Действительно, существуют некоторые геометрические правила, которые необходимо соблюдать и учитывать, чтобы правильно спроектировать винтовую лестницу с правильными размерами.

Винтовая лестница со стеклянными перилами

Фактически количество ступенек ограничено от этажа к этажу высота (высота лестницы), а также геометрия круглой формы сам. В этой статье мы объясняем, как работают винтовые лестницы. Квадратные лестницы на самом деле немного отличаются, мы разберемся с этим в другая статья.

Ниже приведены полезные указания, позволяющие определить, как много ступеней, которые вам нужны на плане винтовой лестницы. Количество шагов на оборот (Круг на 360 градусов) зависит от диаметра нужной вам лестницы.

Из этого руководства по проектированию винтовой лестницы вы узнаете, как спроектировать (и построить) идеальную винтовую лестницу шаг за шагом. Давайте начнем!

Шаг 1. Размеры потолочного проема

Проверьте размеры потолочного проема (проема лестничной клетки), который у вас есть.

Если Этаж подъезда - антресоль, это проверять не нужно.

Помните, что диаметр лестницы должен быть 100 мм. меньше, чем проем в потолке. Это необходимо для того, чтобы лестницу можно было разместить в легкий способ и позволить руке схватиться за поручень, не касаясь плита.

Если квадратный проем вашей лестничной клетки, например, 1600 x 1600 мм (или круглый диаметр 1600 мм), диаметр вашей лестницы будет 1500 x 1500 мм (или диаметром 1500 мм).

Шаг 2. Число шагов на 360 градусов.

Теперь, когда вы знать диаметр лестницы, вам нужно выяснить, сколько ступеней вам нужно на поворот на 360 градусов (сумма градусов круга).

Этот график Вам поможет.

на лестницы диаметром 1500 мм, согласно этой таблице, у нас может быть 12 или 13 шагов на круг. Мы выберем 12, так как это даст нам более широкий центр. (шаг 30 градусов).

ступеней и подступенков на поворот на 360 градусов

Шаг 3. Как спроектировать винтовую лестницу. От пола до пола.

Проверьте от пола до пола.

В качестве примера возьмем высоту от пола до пола 2700 мм. Этот значение должно быть разделено на рекомендуемое значение повышения, которое находится между 220 и 240 мм.

Таким образом, у нас может быть 12 стояков по 225 мм каждый. Номер ступеней будет 11 + 1 посадочная площадка.

Стоимость стояков и будет проверяться в соответствии с к строительным нормам вашего района. В качестве общего указания мы даем вам ниже приведена справочная таблица, в которой перечислены строительные нормы Великобритании.

Винтовые лестницы Строительные нормы Великобритании

Площадка для приземления может быть круглой, трапециевидная или квадратная. Обычно мы рекомендуем избегать квадратных платформ, так как они может уменьшить зазор головки (см. Шаг 6).

Шаг 4: Определите расположение верхней посадочной площадки.

В зависимости от того, сколько места у вас есть на выходе с лестницы, теперь вы необходимо выяснить, где лучше всего поставить площадку для приземления (лестница выход).

Шаг 5: Нарисуйте План винтовой лестницы - Расчет конструкции винтовой лестницы

Нарисуйте грубый эскиз, чтобы увидеть, где будет входная ступенька. Если вы делаете это вручную, вам нужно начинать с опускающейся посадочной платформы. В противном случае, простой способ - использовать калькулятор лестницы, который вы найдете в Интернете.

Вот пример популярной конструкции винтовой лестницы.

Лестница: диаметр 1500 мм, высота от пола до пола 2700 мм, 12 подступенков по 225 мм, 11 ступеней +1 площадка для приземления

Вот как будет выглядеть лестница:

Винтовая лестница внешняя

Основные правила рисования наружной винтовой лестницы аналогичны.Внешняя винтовая лестница обычно служит для выхода на балкон, террасу или для входа в дверь на первом этаже. Здесь нет серьезных препятствий или стен, поэтому вы можете спроектировать план винтовой лестницы с большим диаметром.

Винтовая лестница наружная

Поскольку внешняя винтовая лестница подвергается воздействию погодных условий, которые могут быть суровыми в некоторых областях, вам необходимо обратить внимание на то, чтобы все части винтовой лестницы были должным образом обработаны и пригодны для использования. Сталь должна быть оцинкована горячим способом, нержавеющая сталь AISI 316, деревянные детали пригодны для наружного применения. Для наружных работ рекомендуем деревянную винтовую лестницу из тика, ироко или любого другого твердого дерева, не чувствительного к влажности, холоду и жаре.

Шаг 6: Проверьте зазор головы (высота над головой). Высота над площадкой для винтовой лестницы

Это высота под площадкой для приземления, когда вы спускаетесь по лестнице, которая должна быть минимум 2000 мм, чтобы ваша голова не ударилась о край площадки для приземления. Если вы используете калькулятор лестницы, он рассчитает эту величину за вас.

Шаг 7: Проверьте Строительные нормы , чтобы узнать, как спроектировать винтовую лестницу.

Убедитесь, что все меры соответствуют правилам строительства лестниц в вашем районе, и все готово! Молодец!

Для Англии и Шотландии вы можете загрузить полные правила на веб-сайте портала планирования Великобритании.

Если у вас есть сомнения по поводу новой конструкции винтовой лестницы, свяжитесь с нашей командой сегодня. Мы будем рады проконсультировать вас и подсказать оптимальные варианты для вашего дома, отправив первоначальные CAD-чертежи и конфигурации винтовой лестницы.

Что касается материалов, используемых при производстве, выбор огромный. Если вам нравится классический стиль, вы можете выбрать один из разных видов дерево как дуб, бук, орех и другие. С другой стороны, вы предпочитаете современный вид лестницы, вы можете выбрать сочетание стекла и окрашенной стали или лестница из нержавеющей стали.

Цены на винтовые лестницы будут варьироваться в зависимости от материала, который вы выберете, металлическая лестница будет наиболее рентабельной, а стеклянная винтовая лестница будет самой дорогой.Это связано не только со стоимостью самого стекла, но и с инженерными технологиями, задействованными в производстве изогнутых стеклянных панелей для перил.

Вам нужна дополнительная информация, чтобы принять окончательное решение по новой конструкции винтовой лестницы?

Свяжитесь с нами сегодня

Начните и приступайте к делу…

Чертежи САПР стальной лестницы - Чертеж проекта деревянной винтовой лестницы

Полностью собранная винтовая лестница с деревянными ступенями и / или деревянными поручнями производства Stairways, Inc. поставляется в виде одной секции или может быть разделен на две или более секции в зависимости от высоты лестницы. Соединение также может потребоваться, если лестница устанавливается в помещении с ограниченным доступом. Компания использует лучшие сорта материалов для изготовления винтовых лестниц.

Мы можем изготовить лестницу любого диаметра или стиля, что позволяет нашим клиентам индивидуализировать лестницу для удовлетворения их личных потребностей, что улучшит любой жилой, коммерческий или промышленный проект. Мы можем использовать любую комбинацию стали и дерева, квасцов и дерева или нержавеющей стали и дерева.Предлагаем множество вариантов из дерева. Наши опытные сотрудники по продажам будут рады помочь вам любым возможным способом.

Stairways Inc. имеет три поколения опыта и мастерства в строительстве винтовых лестниц. Мы предлагаем чертежи синих линий, чертежи САПР и инженерные расчеты или заводские чертежи размером 8 x 11 1/2 дюймов, если ваш проект требует согласования. Используемые финишные покрытия включают красную оксидную грунтовку, полу-черную эмаль, порошковое покрытие, пескоструйную обработку или чистое покрытие. Наши лестницы доставляются прямо на стройплощадку с готовой отделкой, или вы можете нанести отделку по своему желанию.Отделка дерева - это отделка из натурального дерева, и окончательная отделка будет выполнена заказчиком на строительной площадке. После завершения он будет выглядеть как прекрасный предмет мебели.

Возможны варианты: ступени любого диаметра и степени, разные балясины, разные верхние перила, разные породы дерева, площадки и перила. Самый универсальный тип лестниц в нашей отрасли, вы можете выбрать из наших стандартных компонентов или спроектировать свой собственный.

Мы гарантируем отсутствие дефектов изготовления и материалов, а также их точность и высочайшее качество.В наших лестницах используются только лучшие материалы. Все лестницы построены вручную проверенными мастерами, что делает каждую лестницу прекрасным произведением искусства.

Техническое руководство по проектированию винтовой лестницы

Конструкция винтовой лестницы: виды, преимущества и минимальные размеры. Полный пример с чертежами проекта, готовыми для загрузки.

Винтовые лестницы - это легко адаптируемые конструкции с смелыми формами и различными конфигурациями, которые требуют тщательного планирования.Они также могут быть знаковыми объектами проекта и отлично сэкономить место. Здесь мы рассмотрим различные стили и размеры винтовой лестницы конструкции , предоставив практический пример и 3D-модель , которую вы можете скачать .

Почему стоит выбрать винтовую лестницу?

Необходимость оптимизации пространства - одна из самых частых запросов, которую технические специалисты должны решать, чтобы предоставлять творческие и в то же время функциональные решения. Фактически, при проектировании лестницы крайне важно сочетать эстетические, функциональные и структурные потребности, такие как определение типа лестницы, формы, материала, структуры, расположения и правильной планировки. Это выбор, который, очевидно, влияет на окончательное качество проекта.

Руководство по проектированию винтовой лестницы может помочь вам лучше рассмотреть все эти аспекты.

Проект винтовой лестницы - рендеринг произведен с помощью Edificius

Нажмите здесь и попробуйте 30-дневную бесплатную пробную версию Edificius, программного обеспечения для архитектурного проектирования 3D BIM. Сосредоточьте внимание на « Как спроектировать лестницу: критерии и примеры для загрузки ».

Конструкция винтовой лестницы: типы и преимущества

Винтовая лестница - это особый тип изогнутой лестницы , который чаще строят в частных и жилых зданиях, в небольших помещениях или в особых условиях.

Винтовые лестницы могут принимать различные структурные конфигурации:

Круговой план | План площади | Винтовая планка

Винтовая круговая лестница является наиболее распространенным типом, поскольку занимает меньшую площадь, чем другие типы.

Как правило, структура спиральных лестниц состоит из центральной опорной стойки на , который развивается вертикально, где вставлены консольные шаги.

При строительстве винтовой лестницы можно использовать самые разные материалы, но обычно они изготавливаются из металла или дерева или редко из железобетона в случае наружных лестниц. Ступеньки можно делать из любого материала.

Проектирование винтовой лестницы - план этажа

Выбор винтовой лестницы, а не лестницы традиционного типа (напр.грамм. L-образная конфигурация с прямоугольным планом и т. Д.) имеет очевидные преимущества , особенно с точки зрения управления пространством. Винтовая лестница, по сути, занимает небольшую площадь в плане и также может размещаться в лестничных клетках диаметром около 1,20 м.

Кроме того, на рынке доступен широкий спектр готовых решений, которые также позволяют значительно сэкономить с точки зрения затрат и времени на установку.

Размеры винтовой лестницы

Чтобы определить правильные размеры удобной и эффективной лестницы, необходимо правильно оценить соотношение между подступенком и проступью .

На протяжении веков архитектурные и эргономические исследования позволили получить различные эмпирические формулы, предлагающие идеальное соотношение подъема и ступени и обеспечивающие безопасное использование лестницы .

Наиболее часто используемая формула для расчета размеров лестницы принадлежит архитектору Франсуа Блонделю , датируемому 1675 годом. Знаменитая формула основана на том факте, что усилие, прилагаемое для вертикального подъема ступни, в два раза превышает усилия, затраченные на перемещение по горизонтали.

Он уточнил, что удвоенная высота подступенка плюс глубина проступи равняется длине ступеньки:

2r + t = 62 ÷ 64 см (25,5 в сегодняшних дюймах)

, где r - это значение подступенка и т. протектора.

Графическое приложение формулы Блонделя

После того, как правильное соотношение между подступенком и протектором было рассчитано и они хорошо пропорциональны, чтобы соответствовать нашему шагу, нам нужно определить каждое отдельное значение.

Для каждого типа лестницы ступенька не должна быть меньше 25 см .В винтовых лестницах треугольная форма ступени подразумевает переменную ступеньку от центра лестницы до перил.

Проектирование винтовой лестницы - секция

Фактические размеры ступеней для ряда лестниц должны быть рассчитаны с учетом пути движения , который соединяет разные вертикальные уровни, путем деления высоты между уровнями на управляемые ступени после определения диаметра лестницы и расстояние 30 см от поручня. Подступенок должен быть рассчитан с учетом высоты от пола до пола , то есть измерения от верхней части пола тротуара (extrados) до поверхности потолка (intrados).

Фактически, поскольку винтовая лестница огибает центральную стойку, каждая ступенька должна находиться на расстоянии не менее 2 м от их симметричного эквивалента т на верхнем модуле , чтобы обеспечить надлежащий уровень безопасности для проходящих через нее пользователей. .

Конструкция винтовой лестницы - Минимальное расстояние между двумя равноудаленными точками

Для винтовых лестниц малого диаметра (100/130 см), где невозможно вставить более 12 ступенек за один оборот, иначе возникает риск слишком большого уменьшения глубины ступени, значение подступенка будет выше, чем у лестницы с прямым спуском.

Конструкция винтовой лестницы: практический пример

Давайте внимательнее рассмотрим тематическое исследование, которое мы подготовили, чтобы предоставить практический пример для вашей конструкции винтовой лестницы.

Предположим, нам нужно спроектировать круговую винтовую лестницу. Имея проем в полу диаметром 1,30 м, нам нужно преодолеть перепад высот 3,00 м .

Рекомендуется, чтобы диаметр проема в полу был на несколько сантиметров больше диаметра вашей лестницы, чтобы можно было легко приспособиться к движениям тела.В данном случае мы определили диаметр лестницы 1,20 м.

Прежде всего, необходимо установить положение и ширину посадочной площадки, а также длину и положение пути следования.

Желательно, чтобы ширина винтовой лестницы захода на посадку была не менее ширины проступи. По этой причине мы разработали посадочную площадку с шириной, равной радиусу лестницы (в данном случае 60 см). Таким образом, мы получим равносторонний треугольник с внутренними углами, равными 60 °.

Конструкция винтовой лестницы - Размер площадки прибытия

Для идеальной конструкции путь перемещения должен располагаться на расстоянии примерно 30 см от поручня. Следовательно, для лестницы диаметром 1,20 м у нас будет диаметр пути 0,60 м.

Теперь вычислим длину пути в плане:

0,60 м x π = 1,88 м

, из которого нам нужно вычесть пространство, занимаемое посадочной площадкой прибытия.

Таким образом, окончательное значение пути движения, которое может использоваться для расчета, равно 1.88 м - (1,88 / 6) м = 1,57 м.

На этом этапе мы можем нарисовать вертикальный вид лестницы, который был разработан на виде в плане. Мы можем определить путь измерения перемещения по горизонтали, который проходит между задней и передней точками приземления (1,57 м), и вертикально вставить 2,00 м измерения равноудаленных точек на двух модулях лестницы. Соединив два конца, мы можем получить фактический путь, равный 2,54 м (который можно вычислить с помощью теоремы Пифагора).

Далее можно приступить к расчету подступенков и проступей.

Наконец, мы можем нарисовать лестницу в плане, чтобы убедиться в удобстве доступа и выхода из конструкции лестницы. Если точка входа окажется неудобной, мы можем либо повернуть всю лестницу, таким образом также переместив точку выхода, либо изменить направление лестницы с правой на левую.

Лестница, которую мы разработали для этого тематического исследования, имеет стальную конструкцию с центральной стойкой с круглым сечением.Выбор контрастных материалов, мрамора и черной смолы, дает потрясающий конечный результат.

Рендеринг, произведенный с помощью Edificius

3D BIM model download

Вот 3D BIM-модель винтовой лестницы, созданная с помощью программного обеспечения для архитектурного проектирования BIM, которую вы можете использовать в качестве примера проекта.

Скачать 3D BIM-модель (файл .edf) проекта винтовой лестницы

Кажется, мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings. DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} Технические характеристики лестниц

для профессионалов | Лестница Paragon

Технический
Paragon Stairs предлагает широкий выбор материалов и отделок, чтобы ваша лестница соответствовала потребностям вашего проекта.Наши команды дизайнеров работают с вами при выборе каждого варианта дизайна, чтобы помочь вам сделать правильный выбор для пространства.

Наша отделка может быть любого цвета по системам соответствия цветов Pantone или RAL и включать:

Порошковое покрытие
Процесс порошкового покрытия Paragon для алюминиевых и стальных лестниц состоит из пяти этапов, благодаря которым ваша лестница будет иметь безупречный вид. Внимание к деталям начинается с самого первого шага с воды под высоким давлением, тепла и специальных полосканий, которые подготавливают поверхность вашей лестницы. Затем ваша лестница опрыскивается порошком индивидуального цвета и запекается в высокотемпературной духовке. Заключительный этап нашего процесса - это пошаговая проверка, чтобы убедиться, что продукт соответствует нашим стандартам.

Горячее цинкование / цинкование
Оцинкованные лестницы Paragon - прекрасный пример качественной лестницы, которая не сломает банк. Наш процесс горячего цинкования покрывает каждую часть вашей лестницы необслуживаемым покрытием, которое гарантированно прослужит вам долго.После тщательной очистки каркаса лестницы из углеродистой стали ее окунают в раствор хлорида аммония, чтобы покрыть каждую часть вашей лестницы водонепроницаемым покрытием.

Окрашенная грунтовка Finish
В нашем процессе грунтовки используется высококачественная грунтовка, которая подготовит вашу лестницу к нанесению любой индивидуальной краски, которую вы пожелаете после укладки. Тем не менее, покупателям часто настолько нравится внешний вид нашей грунтовки, что они оставляют лестницу как есть, не беспокоясь о нанесении собственной краски. Матовый черный цвет имеет четкий вид, который хорошо сочетается с любой современной или городской обстановкой с минималистичным декором.

Породы древесины
Дерево добавляет естественную красоту любому жилому или коммерческому проекту. Paragon предлагает различные породы древесины как для внутреннего, так и для наружного применения. Каждый вариант имеет свой неповторимый тон и акцент для вашего пространства. Ознакомьтесь с нашим полным списком пород древесины ниже:

Ниже вы найдете список предлагаемых нами видов древесины для использования в помещении и древесины, подходящей для наружных работ.

В помещении:
  • Дуб красный
  • Дуб белый
  • Американская вишня
  • Клен
  • Орех
  • Гикори
  • Пихта Дугласа
  • Сосна
  • Ольха

На открытом воздухе:

Помимо разнообразия материалов и отделки, визуальные инструменты, которые мы предлагаем архитекторам и другим профессионалам, многогранны и находятся на переднем крае отрасли. Наши штатные инженеры используют такие шаги и инструменты, как:

  • Фасады: этот линейный чертеж вашей лестницы, доступный как для винтовой, так и для прямой лестницы, служит отличным ориентиром для определения размеров вашей конструкции и того, как они вписываются в ваше пространство.
  • Визуализация: Наши дизайнеры могут создать фотореалистичные изображения вашей лестницы, включая различные комбинации материалов. Это позволяет увидеть, как лестница будет выглядеть в вашем помещении, еще до того, как она поступит в производство.
  • 3D-модели: 3D-модель лестницы - это компьютерная модель, которой можно управлять в цифровом пространстве.
  • CAD-чертежи: мы используем такое программное обеспечение AutoCAD, как Solidworks и Rhino, также для создания линейных чертежей и трехмерной геометрии, которые позволяют нам размещать желаемые размеры вашей лестницы непосредственно на чертеже и создавать реалистичную концепцию перед тем, как приступить к строительству. .
  • Файлы DWG
  • : мы используем DWG в AutoCAD, потому что это одна из наиболее широко используемых файловых программ, поддерживаемых большинством программ САПР. Такая широкая доступность означает большее удобство для вас и вашу возможность открывать файлы и получать к ним доступ во время полевых операций.

Детальный чертеж винтовой лестницы dwg

\ A1; 1/3 5 ДА / CERAMICO / REVOQUE / OTRO 6 Доступен набор из более чем 30 макетов лестниц, причем макеты представлены в форматах PDF и DWG с полными размерами и аннотациями. ! Я также предлагаю скачать Детализация лестницы и Винтовая лестница. Материалы винтовой лестницы в доме (585,03 КБ) planchuela 1 \ S1 / 4; x \ S3 / 16; " Категория - Лестницы. CERAMICO / YESO / REVOQUE / OTRO Виды винтовой лестницы- DWG: Загрузить: 1050 Размер: 126.1 КБ Дата: 21 апр. Лучшие уникальные блоки AutoCAD винтовой лестницы в плане. ESPESOR мм Деталь лестницы dwg Секция лестницы dwg файл Лестница чертеж autocad Деталь проекта лестницы RCC Деталь лестницы Деталь лестницы Рабочий чертеж лестницы Детальный дизайн Если этот пост вдохновил вас, поделитесь им с другими, чтобы они тоже могли вдохновиться! 1 5. 0,5 Бесплатная информация о спиральной лестнице. Файлы .dwg обратно совместимы с Autocad 2000. Эти чертежи Cad можно загрузить бесплатно! 6 Детали лестницы и перил, чертеж.Поделитесь сообщением на Facebook, чтобы загрузить этот файл! СВОБОДНЫЙ. В И А Л Е 5 2 4 5 ДА / CERAMICO / REVOQUE / OTRO Деталь винтовой лестницы; план и фасад, с указанием материалов. ESCALON MADERA MACIZA 2 " Наш веб-сайт стал возможным благодаря отображению онлайн-рекламы для наших посетителей. 2,27 СВОБОДНЫЙ. CHAPA BWG № 16 2 -0,12 0,4 ? 7 артуро м. bas 385-5000 - кордова - 0351 4216697-155 433016-155 310044 2020. 253 ФЕЧА: -0.083 m2 Пример чертежа AutoCAD в формате DWG. Следуйте за нами в твиттере, чтобы скачать этот файл! Конструктивная деталь винтовой лестницы с деталями перил и ступенями, Goodbye, taboo, bc bh tab hoao other, other, bc bh tab hoao other, az ag dc am, см. План, содержание :, работа :, единицы :, наблюдения :, план №:, цвет №, толщина мм, наконечники черчения, шкалы :, дата:, архив :, артуро м. bas córdoba, исследование архитекторов, работа :, содержание:, единицы:, советы по построению, номер плана:, наблюдения:, толщина мм, цвет #, архив:, дата:, масштабы:, труба и, ступенька из массива дерева, металлическая пластина, номер плиты bwg, деталь перил, деталь ступеньки, местный верхний этаж, ступенька из массива дерева, перила: круглая труба и :, труба и, номер плиты bwg, ступенька из массива дерева, перила: круглая труба и :, труба и, номер плиты bwg, цокольный этаж местный, офис, вид, труба и, металлический каркас, железный уголок, гладильная доска, труба и,? 9 12 Ссылка для загрузки будет отправлена ​​на ваш адрес электронной почты PayPal.+ 0,1 ... Спасибо, для винтовой лестницы требуются более подробные сведения. Спасибо. 1:10 PLANTA ALTA LOCAL Все ваши файлы находятся в формате AutoCAD dwg. Инженеры по рисованию Autocad, студенты, любители AutoCAD - это веб-сайт dwgdownload.com для вас. Загрузите блок САПР в формате DWG. \ A1; 1/3 Скачайте бесплатно этот CAD-блок винтовой лестницы в формате DWG (да, это бесплатно), вы также можете скачать другой план деталей в | AutoCAD Student DWG - Метрическая система (метры) JPG. Архитектурные чертежи Autocad, блоки, детали Центр загрузок Загрузите чертежи Autocad, модели Sketchup, модели 3dmax.7 9 БЛАГОДАРНОСТЬ! КОНТЕНИДО: 253 -1,048 BASTIDO METALICO PLANCHUELA 1 3/4 x \ S3 / 16; " ? ДЕТАЛЬ БАРАНДА Чертеж спиральной лестницы в формате DWG в AutoCad. CAÑO d 5 см e: 1,6 мм 0,2 Качественные рисунки для бесплатного скачивания. 11 -0,272 5 ПЛАН - №: Магазин; КАТЕГОРИИ ПРОДУКЦИИ ★ Все декоративные элементы CAÑO d 2,5 см e: 1,6 мм 1/3 4 7 Чертеж, детали винтовой лестницы Autocad Dwg В этом примере чертежа, пожалуйста, подождите около одной минуты для загрузки.0,05 251 1:10 ПУНТАС ПЛОТЕО 9 11 января 2019 г. - подробные чертежи винтовой лестницы AutoCAD 2012, план, разрез, отметка, а также детали материала и фитингов - Бар Zephyr, Хаддерсфилд 0,90 10 0,3 ПУНТАС ПЛОТЕО Чертежи деревянных лестниц. 0,15 1/3 252 ЭСКАЛА: - См. Также статистику блоков и последние 100 блоков. 3 1 0,5 ПЛАН - №: Входные ступени с перилами CAD dwg. 5 ESCALON MADERA MACIZA 2 " 6 OFICINA 12 В информационной базе данных dwg чертежи 2D / 3D >> 3 11 Чертежные этикетки, детали и другая текстовая информация, извлеченная из файла САПР (перевод с испанского): CAÑO d 5cm e: 1. 6мм -0,854 12 6 ОБРА: Пожалуйста, поддержите нас, отключив блокировку рекламы. 3D винтовой лестницы в AutoCAD .dwg. 0,1 А про лестничные блоки, чертежи лестниц dwg, чертежи лестниц dwg, строительные dwg. Загрузки 2D Загрузки. Пример чертежа AutoCAD в формате DWG. 5 1 Спиральные лестницы бесплатные чертежи САПР Этот файл САПР содержит следующие блоки САПР: ... Загрузите бесплатные файлы DWG, блоки AutoCAD и детали. Винтовые лестницы Duvinage полностью адаптируются к вашим требованиям.13 стрингер или струна - структурный элемент, поддерживающий ступени. Образцы чертежей лестницы для разработки требований к винтовой лестнице. Подробные чертежи винтовой лестницы AutoCAD 2012, план, разрез, отметка вместе с материалами и деталями фитинга - Zephyr Bar, Huddersfield 0.77 UNIDADES: CAÑO d 5 см e: 1,6 мм 9 Вот ссылка на бесплатные загружаемые файлы Jeld-Wen. 6 0,05 7 7 ДА / CERAMICO / REVOQUE / OTRO ? Estudio de Arquitectos 4 7 Как показывают сами цифры, база данных огромна, в ней есть все категории, которые могут вам понадобиться для подготовки профессионального архитектурного проекта, а также полная информация и наброски проектов, которые помогут вывести ваши проекты на совершенно новый уровень качества. 01.01.2018 - Lade CAD Block в DWG herunter. ФЕЧА: CAD Blocks винтовая лестница, скачать бесплатно файл dwg. 1:20 -1,242 Блоки винтовой лестницы САПР для AutoCAD и других программ САПР бесплатно. -0,466 ОКРУГ КОЛУМБИЯ + С 1974 года Cooper Stairworks объединила столярные изделия старого мира, инновационное производственное оборудование и многолетний опыт для создания прочных, красивых и экономичных лестниц. ESCALON MADERA MACIZA 2 " 3 26 июля 2019. 3 Подпишитесь на нашу рассылку, чтобы получать последние новости и сообщения о мероприятиях.ОКРУГ КОЛУМБИЯ 5 Стрингеры имеют насечки, чтобы в них входили подступенки и проступи. 5 ЦВЕТ № 4 CAÑO d 10 см e: 3,2 мм Не стесняйтесь исследовать, изучать и наслаждаться картинами с PaintingValley.com 7 7 LC30 / LC15 / BH / BC / TAB Хо Ао Лестница - винтовая лестница. CHAPA BWG № 16 Винтовая лестница, материалы, детали конструкции DWG Plan для AutoCAD. 2 ! DwgDownload.com - это веб-сайт, который содержит бесплатные чертежи dwg, cad-блоки и подробные чертежи autocad dwg. В нашей базе данных вы можете скачать тысячи бесплатных чертежей dwg без каких-либо условий.Детали ножек, заглушек, поручней, балясин, проступей и подступенков также входят в комплект. 251 Дубовая конструкция лестницы чертеж DWG. CAÑO d 5 см e: 1,6 мм 23 мая 2020 г. - Бетонная винтовая лестница в AutoCAD | Скачать CAD (90,66 KB) | Bibliocad ERE. Файл содержит: Винтовые лестницы для домов и другие модели. 254 ВИСТА 2 Блоки САПР создаются в AutoCAD. 8 LC30 / LC15 / BC / BH / TAB HoAo / OTRO Архитектура - Детали рампы и перил. Коллекция 2D-лестниц для AutoCAD 2004 и более поздних версий.ОКРУГ КОЛУМБИЯ 5 höhe von 4 m. унд 1,3 м брайт. 0,25 DWG Деталь винтовой лестницы для AutoCAD. 6 Все лучшие чертежи деталей лестницы 36+ собраны на этой странице. -1,62 Лестница - функциональный и конструктивный элемент, обеспечивающий вертикальные соединения. 6 + 0,68 8 9 8 0,25 Инфраструктура водоснабжения и канализации. 0,05 6 2 \ A1; 0,38 3 4 Детализация лестницы. Винтовая лестница для бесплатного скачивания. 5 Архитектурный - Лестница 04.? щелкнув один из вариантов ниже. Поручни Cad. 0,4 Ссылки. 0,2 ? 0,05 LC30 / LC15 / BC / BH / TAB HoAo / OTRO BARANDA: CAÑO REDONDO d 2 "e: 1,6 мм 6 252 5 НАБЛЮДЕНИЯ: CAD Блок винтовой лестницы DWG 2d блоки - Бесплатно. 5 BASTIDOR METALICO hierro angulo 1 \ S1 / 4; x \ S3 / 16; " CAÑO d 10 см e: 3,2 мм Все блоки САПР правильно масштабированы. 0,77 1 \ A1; 0,03 250 Архитектурный - Лестница 03. 10 Скачать бесплатно.für den öffentlichen raum (551,55 КБ) Качественные люди, поднимающиеся по лестнице - загрузите бесплатно CAD Block. Также предлагаю скачать файлы Поручни Cad. 9 Обычно есть два стрингера, по одному с каждой стороны лестницы; хотя ступени могут поддерживаться многими другими способами. Потрясающие блоки AutoCAD Spiral Stairs в формате DWG. Конструктивная деталь винтовой лестницы с деталями поручней и ступенями. Вот подробный чертеж лестницы в AutoCAD, содержащий планы, разрезы, фасады, разные уровни, детали ступеней, размеры.1,55 3D загрузки. -1,436 () Загрузите этот БЕСПЛАТНЫЙ блок 2D CAD ДЕТАЛИ ЛЕСТНИЦЫ, включая размеры подступенка для ванной комнаты под лестницей. Эту деталь AutoCAD можно использовать в чертежах САПР для проектирования лестницы. Если вы хотите скачать этот файл, вам нужно будет разблокировать его до -1.814 255 \ A1; 1/3 0,15 \ A1; 0,90 Обновление. 20 марта 2017 г. - подробные чертежи винтовой лестницы AutoCAD 2012, план, разрез, отметка, а также детали материала и фитингов - Бар Zephyr, чертежи Хаддерсфилда включают: Отметки винтовой лестницы (человек) Ссылки.5 Чертежи винтовой лестницы, вид сбоку, спереди и сверху. + -2,396 Введите пароль для загрузки этого файла. Поделитесь сообщением в LinkedIn, чтобы загрузить этот файл! YESO-CERAMICO-REVOQUE-OTRO 11 Бесплатный 2D-файл в расширении DWG винтовой лестницы AutoCAD. CERAMICO / YESO / REVOQUE / OTRO Чертеж, детали винтовой лестницы Autocad Dwg На этом примере чертежа Прочитано 1 год назад AutoCad: строительный чертеж, бесплатный чертеж, чертеж лестницы и строительный чертеж, чертеж лестницы UNIDADES: CHAPA BWG № 16 Чертеж, детали винтовой лестницы Autocad Dwg На этом примере чертежа \ A1; 1/3 Проверьте их и найдите то, что вам нужно. (Формат AutoCAD 2000.dwg) Наши чертежи САПР очищаются, чтобы файлы не содержали нежелательных слоев. 1:20 2016 © CADSample.Com Free Dwg Free Cad Blocks, Бесплатные чертежи системы солнечной энергии в формате DWG, CAD-блоки для тренажерного зала, бесплатные DWG (11626), Изометрические чертежи Autocad для камеры видеонаблюдения, бесплатный DWG (9463), бесплатные чертежи системы солнечной энергии DWG (8014) , КУХОННЫЕ МОЙКИ ПЛАН БЛОКИ САПР Free DWG (7858), Автомобильные блоки 2d Autocad Free DWG (7635). Сопутствующие товары. 10 Форум САПР - AutoCAD Inventor Revit 3ds max LT советы хитрости советы помощь часто задаваемые вопросы инструкции по поддержке Autodesk Xanadu версии 1/3 7 13 \ A1; 0.68 ЦВЕТ № 1/3 4 255 СВОБОДНЫЙ. -2,59 5 АРХИВО: DWG - Имперские (футы) SVG. АРХИВО: 4 5 ВЕР ПЛАНО Винтовая лестница 3D. 1:20 Деталь лестницы 2d dwg. 9 ДА / CERAMICO / REVOQUE / OTRO ОБРА: 250 7 1 ЭСКАЛА: 10 3 0,05 6 8 6 BARANDA: CAÑO REDONDO d 2 "e: 1,6 мм Бесплатные модели лестниц в формате DWG на виде сверху и сверху. 0,68 -м2 1,55 CAÑO d 10 см e: 3,2 мм Вложение = 1125: винтовая лестница.dwg Admin -2.202 8 5 YESO-CERAMICO-REVOQUE-OTRO Металлические лестницы - Металлы - Загрузите бесплатные блоки CAD, чертежи AutoCad и детали для всех строительных изделий в форматах DWG и PDF. 0,3 НАБЛЮДЕНИЯ: ДЕТАЛЬ ЭСКАЛОН 254 Винтовые лестницы Америки Изготовленные спиральные лестницы Детали САПР Нижеприведенные детали спиральных лестниц Америки САПР представляют собой полные чертежи, которые можно легко загрузить, настроить для вашего жилого или коммерческого проекта и включить в вашу библиотеку САПР для использования в будущем.Бесплатная информация о спиральной лестнице. Файлы .dwg обратно совместимы с Autocad 2000. Эти чертежи Cad можно загрузить бесплатно! ОКРУГ КОЛУМБИЯ Щелкните правой кнопкой мыши и «Сохранить как» для загрузки. 5 Проблема с версией DWG (недействительный файл, недопустимый файл, недействительный чертеж, невозможно открыть) может быть решена с помощью наконечника 2869. ESPESOR мм 00,000 10 9 1 9 Поставьте лайк этой странице в Facebook, чтобы скачать этот файл! 15 октября 2019 16:28.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
