Виды трапов для душа в полу под плитку: Трап для душа в полу под плитку: пошаговая инструкция по сооружению

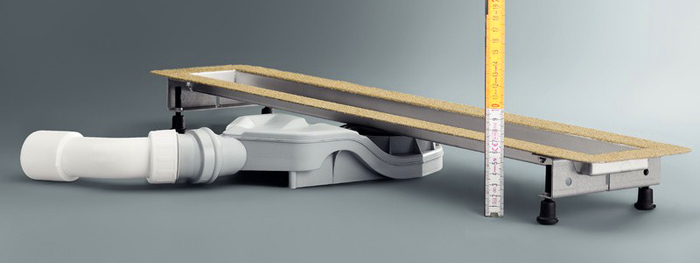

Длинные трапы для душа. Выбираем и делаем трап для душа в полу

Сливной трап – сантехническое оборудование, которое встраивается в пол, и предназначается для слива грязной воды в стояк канализации. С помощью трапа для канализации сооружаются душевые кабины без поддона, подходящие для пожилых людей, медицинских учреждений и обычных квартир. Также становится возможным воплощение различных дизайнерских вариантов устройства кабины для душа. Планирование монтажа сливной системы лучше начинать при строительстве, однако, и при косметическом ремонте можно установить оборудование своими руками.

Содержание

Назначение и устройство сливного оборудования

Сливная система с применением трапа используется на промышленных пищевых предприятиях, в химических лабораториях, бассейнах, детских садах, общежитиях, больницах, прачечных. Устройство душа с таким сливом обходится значительно дешевле, чем приобретение стационарной душевой кабины. К тому же размеры кабины выбираются индивидуально, с учетом потребностей и наличия свободного места.

Сантехнический трап для канализации

Канализационный трап состоит из нескольких частей:

  • водоприемная воронка – наружный корпус оборудования, предназначенный для слива и отведения воды. Фланец устройства обеспечивает герметичное крепление гидроизоляционной мембраны пола;
  • сифон со съемной решеткой встраивается в корпус, выполняет функцию защиты канализационной системы от попадания крупного мусора. Гидрозатвор сифона препятствует проникновению неприятных запахов из канализации в помещение. Некоторые модели трапов оснащены сухим или механическим затвором;
  • внизу корпуса расположен отвод с муфтой. Он обеспечивает присоединение устройства в канализационную трубу.

Также оборудование имеет уплотнительные и прижимные элементы. Большое значение для работы сливной системы имеет герметичность устройства. Поэтому перед приобретением трапа рекомендуется собрать устройство и оценить плотность прилегания деталей. Одновременно приобретают трубы соответствующего диаметра и соединительные муфты.

Разновидности материалов для производства оборудования

В соответствии с материалом, из которого производятся детали трапов, выделяют виды изделий:

  • чугунный имеет самую большую пропускную способность, но тяжелый и трудно устанавливается. Может эксплуатироваться в сложных условиях. Используется на заводах, бассейнах, в общественных туалетах;
  • пластиковые устойчивы к агрессивному воздействию, мало весят, имеют низкую стоимость, долговечны, не требуют особых условий эксплуатации. Полимерные изделия широко используются при монтаже сливной системы своими руками для различных санитарных помещений;
  • трапы из нержавеющей стали применяются в помещениях, где необходимо обеспечить выполнение высоких санитарных требований: больницах, детских садах, заведениях общепита. Металлический корпус легко очищается от загрязнений, изделия простые в монтаже.

Пластиковый трап

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat…

Трап из нержавеющей стали

Чугунный горизонтальный трап

Чтобы установить сливную систему для душевой кабины своими руками в квартире или доме рекомендуется использовать пластиковые или стальные изделия.

Обзор цен на разные модели оборудования

В таблице приведен справочный обзор цен на модели отечественного производства по результатам мониторинга предложений строительных интернет-магазинов.

Особенности конструкций

По конструктивной особенности наиболее востребованными являются горизонтальные трапы, в которых отвод сточных вод происходит в сторону. Они просто устанавливаются своими руками даже в многоэтажных зданиях. Вертикальное устройство требует сложного монтажа, но имеет пропускную способность выше. Горизонтальное оборудование должно иметь размер сечения втулки соответствующий диаметру канализационного трубопровода 5 см, у вертикальных устройств диаметра сечения составляет 11 см.

Высота трапа для канализации подбирается с учетом высоты пола душевой кабины, в диапазоне 7,5-18 см. Нужно правильно рассчитать высоту устройства, чтобы после его установки верхняя часть не выступала над поверхностью пола.

Виды трапов для душа в полу под плитку

Канализационный трап может иметь различную пропускную способность и диаметр сливного отверстия. Для квартиры рекомендуется устанавливать оборудование с пропускной способностью не менее 1,2 л/сек. Съемная решетка может быть квадратной, круглой либо прямоугольной формы. Вокруг квадратных и прямоугольных отверстий для слива проще уложить плитку, потребуется меньше отрезанных элементов. Это нужно учитывать при выборе трапа.

Разновидности канализационных трапов

Пример углового слива в душа

Трап с сухим затвором

Установка сливной системы

Устройство системы слива для душа связано с подъемом уровня пола в ванной комнате. Для обеспечения движения сточных вод в сторону трапа поверхность пола делают наклонной на 15 см и более. Монтаж пола будет включать следующие этапы:

  • укладка слоя пенополистирола толщиной 4-5 см. Он обеспечит шумо и теплоизоляцию;
  • выполнение черновой стяжки из бетонной смеси толщиной 4-5 см;
  • настил герметичной мембраны из наплавного гидроизолятора;
  • выполнение стяжки из бетонной смеси для создания уклона в направлении сливного отверстия;
  • укладка на клеевой раствор керамической плитки.

Если планируется облицовка стен, то для лучшей гидроизоляции она выполняется после укладки кафеля на пол.

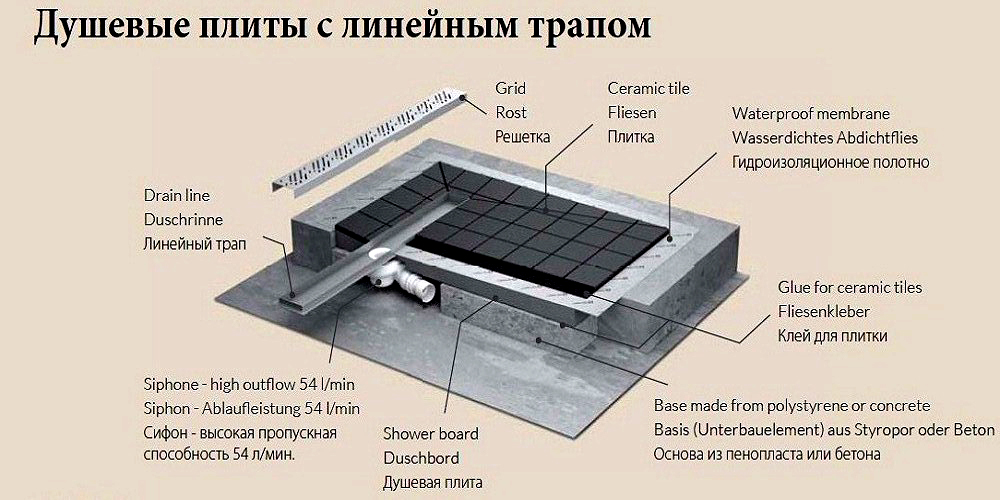

Схема установки линейного душевого трапа

В результате сантехническое оборудование оказывается встроенным в пол. Уровень расположения решетки должен получиться ниже уровня укладки плитки. Если монтаж системы слива производится в комнате, расположенной над подвалом, то водосточная труба прокладывается в подвал к канализационной трубе через потолок. Для ванных комнат, которые находятся над жилыми помещениями, монтаж выполняется сложнее. Водосточная труба должна прокладываться в полу. Однако, не все межэтажные перекрытия смогут выдержать дополнительную нагрузку.

Установленный душевой трап в разрезе

Подготовка к работе

До начала установки сантехнического трапа нужно рассчитать толщину всех слоев пола. Высота оборудования будет определять самую низкую точку наклонной поверхности пола. Рекомендуемый перепад уровня пола составляет 1-2 см на 1 м поверхности. Если выполнить монтаж с меньшим уклоном, то вода не будет успевать сливаться, и образуются застои.

При выборе места, где будет монтироваться своими руками сантехнический трап, нужно учитывать размеры напольной плитки. Удаленность решетки от стен душа должна быть кратной величиной габаритам кафеля с учетом межплиточных швов. Укладка напольной плитки выполняется от центра к стенам. Такой монтаж позволит минимизировать количество нарезаемого кафеля, в центре пола будут только целые плитки.

Теплоизоляция и черновая стяжка

Вначале установки сливной системы своими руками присоединяют трап к канализации, регулируют высоту устройства и уровень наклона сливной трубы. Важно обеспечить надежную герметизацию стыков силиконовым герметиком.

Затем вокруг оборудования на бетонное основание производят монтаж пенополистироловых плит плотностью 35 кг/м?. Пенополистирол обеспечивает шумо- и теплоизоляцию. Кроме того, изолятор предотвратит возникновение деформационных процессов стяжки при взаимодействии низких температур основания и высокой температуры нагретой воды. Для теплого бетонного основания слой изоляции можно не монтировать.

Если конструкцией трапа не предусмотрены механизмы регулировки его высоты, воспользуйтесь подручными материалами

Поверх пенополистирола заливают стяжку из цементно-песчаной смеси. Толщина стяжки варьируется в соответствии с высотой сливного оборудования. Раствор тщательно распределяют вокруг наружной части оборудования и фланца. Стяжка разравнивается на одном уровне с фланцем. В результате заливки черновой стяжки получают прочную поверхность, которая будет хорошо распределять возникающие механические нагрузки.

Гидроизоляция пола

В качестве гидроизоляционного материала можно выбрать наплавной изоляционный материал «изопласт». Полотно армировано стекловолокном, упругое и хорошо выдерживает механические нагрузки. Монтаж соседних полотен осуществляется внахлест. Стыки разогреваются горелкой для размягчения, затем герметично склеиваются. Прижатый во фланце изопласт будет выполнять функцию надежного уплотнителя.

При укладке материала вблизи стен душа делают напуск на стену до уровня второй стяжки. Края полотен нагревают и прочно приклеивают. В результате укладки изопласта получают надежную водонепроницаемую мембрану.

Сифон с решеткой устанавливается внутрь корпус устройства. Герметичное соединение обеспечивается уплотнительным кольцом. При сборе съемной остается только одна часть сантехнического оборудования – решетка.

Гидроизоляция трапа – одно из самых важных требований к его монтажу

Чистовая стяжка и финишная отделка

Особенностью выполнения наклонной стяжки под сантехнический трап является отсутствие направляющих, по которым выполняется распределение цементной смеси. Их можно заменить тонкими брусками из дерева, но после высыхания их демонтируют. Рекомендуется применять направляющие из пластичного полимера, после высыхания стяжки они будут использоваться как деформационные швы.

Направляющие скашиваются аналогично углу наклона пола. Ширина направляющих элементов вблизи сифона должна быть ниже высоты сифона на величину равную толщине напольной плитки. Стыки на углах проклеиваются уплотняющей лентой для гидроизоляции. Борозды от демонтированных направляющих заделывают раствором.

Настил напольной мебраны

Заливка стяжки с уклоном

После высыхания бетонной смеси приступают завершающему этапу установки трапа – укладке напольной плитки. Облицовочный материал для пола душевой не должен впитывать воду. Для обычной плитки допускается показатель водопоглощения при полном погружении в воду равный 11 % от собственной массы, для напольного кафеля душевой не более 1,5 %.

Рекомендуется выбирать керамическую плитку и рифленой поверхностью, глянцевые изделия при намокании очень скользкие. Укладывается плитка на специальный контактный клеевой состав. После застывания он образует долговечное и прочное сцепление кафеля с полом. Для заделки межплиточных швов используют влагостойкие затирки.

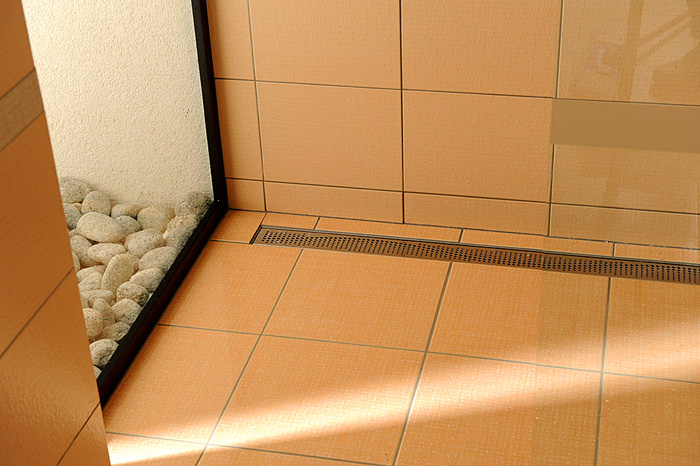

Готовый трап для душа

Сантехнический трап активно применяется для различных помещений. Установленная по всем правилам монтажа сливная система безопасна для использования. Гидрозатвор оборудования исключит вероятность проникновения неприятных запахов в помещение.

Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat…

Ванная комната с душевой и трапом под плитку в современном стиле

По форме их разделяют на квадратные, круглые и прямоугольные. Конструкция бывает разной, но в целом выделяют три типа. Первый тип – это точечный, он весьма популярен, ведь может размещаться по всей площади пола ванной комнаты. Линейные трапы привлекательны внешне, но размещаются лишь в углах или же вдоль стены. Пристенный трап также может размещаться непосредственно возле стены, и никак не в центре комнаты.

Для того чтобы в помещение ванной не попадал неприятный запах канализации, в сифон слива устраивают специальные затворы. Чаще всего применяется гидрозатвор. Единственным его минусом является то, что при долгом отсутствии эксплуатации он начинает плохо задерживать запах. Сухой трап для душа в полу устраняет этот недостаток. Заслоны сухого затвора полностью перекрывают поступление запахов, при этом беспрепятственно пропускают воду в слив.

Располагать конструкцию можно в любом месте ванной комнаты . Для этого нужно лишь выбрать правильный его вид. Единственное, что стоит учесть, так это его расположение относительно уровня пола. Трап – самая низкая точка в комнате. Если вы размещаете его в центральной точке комнаты, то необходимо обеспечить уклон с каждой из четырех сторон. Трап, размещающийся в углу комнаты, всегда выглядит компактно и эстетично, а для того чтобы его хорошо организовать, нужно создать уклон в двух плоскостях. Непосредственно у стены монтируются трапы щелевого типа, для того чтобы создать слив воды, необходимо обеспечить уклон с одной стороны.

Правильное размещение трапа очень важно, ведь именно это влияет на эстетичный вид комнаты и на функциональность самого устройства.

Монтаж трапа

Если вы желаете монтировать трап своими руками, то необходимо хорошо продумать каждый этап. Даже самая маленькая погрешность в монтаже может привести к тому, что конструкция не будет выполнять своих функций.

Этапы установки

Первым делом необходимо выбрать правильный трап, который отлично подойдет именно для вашей ванной. Он должен быть надежным, не портиться при воздействии высоких температур. Действительно качественные конструкции способны работать при температуре воды 80 градусов.

Совет! При выборе очень важно уделить особое внимание высоте самого трапа. Именно от его параметров будет зависеть то, насколько сильно вам придется корректировать уклоны и уровень пола. Стиль модерн в дизайне небольшой ванной комнатыплитка керамическая

  • Поскольку ваша нова
  • Трап для душевой кабины под плитку

    Компактный душ без бортов – хорошая альтернатива привычной душевой кабине. Его можно установить самостоятельно в ходе ремонта по переоборудованию ванного помещения. Ключевым моментом монтажа станет обустройство душевого трапа под плитку. Зачем нужна эта конструкция, какую разновидность выбрать, и реально ли произвести монтаж самостоятельно? Читайте далее.

    Что такое трап для душа в полу под плитку?

    Трап – часть канализационной системы импровизированной душевой кабины. Он собирает израсходованную в процессе мытья воду и направляет ее в общий стоковый трубопровод.

    Устройство может монтироваться в пол или , при этом работает оно по принципу простейшего сифона. Благодаря системе переливов пространство постоянно заполнено водой, препятствующей проникновению в помещение неприятных запахов.

    Вертикальный трап для душа

    Трап для душевой кабины под плитку выполняет еще одну важную функцию – задерживает мусор, который рискует попасть в водопровод и вызвать его засорение.

    В конструкцию аппарата входят три основных элемента:

    • воронка-водоприемник с фланцем, куда поступают сточные воды;
    • съемная решетка, фильтрующая крупный сор;
    • сифон, создающий водный затвор внутри системы.

    Трап размещают в специально созданном приямке – самой низкой точке напольного покрытия. Вода сюда поступает самотеком, обеспечивая удаление жидкости со всей площади поддона.

    Вертикальный трап для душа

    Виды душевых трапов под плитку

    По конструктивным особенностям и принципу функционирования сливные устройства можно разделить на две группы:

    • с водным затвором – традиционный вариант, где роль пробки, задерживающей запахи, играет вода;
    • с сухим створом – снабжен клапаном в виде воронки с запорным шариком. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. При стекании жидкости клапан возвращается на место, предотвращая проникновение воздуха из канализации.

    Модели с сухим затвором считаются более гигиеничными из-за отсутствия застоя влаги в сифоне. Но все виды трапов требуют периодической чистки для удаления загрязнений и налета.

    Вертикальный трап для душа

    Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный).

    Размещение трапа

    Расположение проектируют еще до этапа монтажа душевой кабины. Высокий сифон, предполагающий большой уклон сливного канала, повысит пропускную способность системы. Если сифон будет расположен низко, с большим объемом жидкости он не справится.

    Размещение трапа во многом зависит и от локализации канализационного стояка. Соответственно он может располагаться:

    • в одном из углов душевой – чаще это треугольное устройство, обеспечивающее угловой сток воды, самая эргономичная модель, не приковывающая к себе внимания;
    • в центре душевой – устройство прямоугольной или квадратной конфигурации. Для его установки необходимо обеспечить уклон пола или поддона со всех четырех сторон;

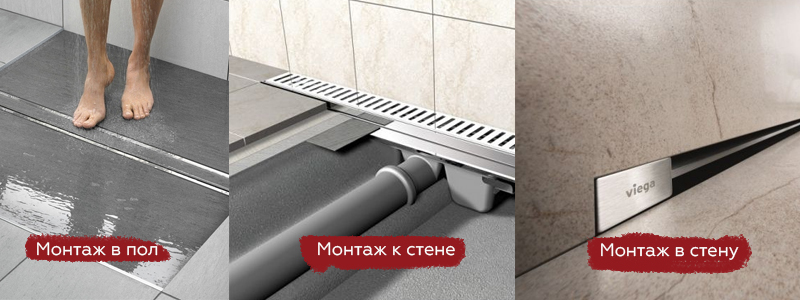

    • возле стены – отток узкой линейной формы, расположенный параллельно одной из стен, в сторону которой выполняется уклон. Это вариант тоже смотрится эстетично, гарантируя высокие пропускные свойства сливной системы.

    Пластиковый трап для душа

    В любом случае вопрос трап для душевой кабины под плитку какой лучше и выбор его расположения не имеет принципиального значения. Главное – соблюсти уклон в нужную сторону, иначе жидкость не будет эффективно удаляться.

    Выбор сифона

    Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

    • сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
    • click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

    Трап с точечным сбором воды

    Классификация сифонов по инженерным особенностям выглядит так:

    • бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
    • гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
    • классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

    При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

    Сливные трапы для душа под плитку

    Установка душевого трапа

    Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

    Инструменты и материалы для работы

    Расходные материалы:

    • песок;
    • цемент;
    • пенополистирол;
    • демпферная лента;
    • изопласт;
    • плиточный клей;
    • кафель;
    • герметик;
    • строительный скотч;
    • затирка;
    • пластиковые трубы;
    • трап в полной комплектации;
    • винты.

    цементно-песчаная затирка

    Набор инструментов и приспособлений:

    • уровень, линейка и рулетка;
    • карандаш или маркер;
    • терка;
    • мастерок;
    • ;
    • нож и ножницы;
    • плиткорез или кусачки;
    • отвертки и ключи;
    • правило.

    укладка плитки в ванной-инструменты

    Подготовка основания под трап

    Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

    Затем рассчитывают высоту , ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

    Непосредственно основание будет представлять собой черновую стяжку – на нее должно приходиться не меньше 3 см толщины. Стяжка должна быть облегченной, поэтому для ее обустройства используют пенобетон или керамзитобетон. Вдоль стен укладывают демпферную ленту и дожидаются полного высыхания бетона – по строительным нормам не менее 14 дней.

    Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

    Теплоизоляция пола

    Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

    1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
    2. Готовые листы укладывают на пол.
    3. По периметру материал проклеивают демпферной лентой.
    4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

    Пенополистирол обладает высокими теплоизолирующими свойствами и будет препятствовать теплопотерям ванного помещения.

    Обустройство стяжки пола

    На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

    1. Пенополистирол закрывают армирующей сеткой.
    2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
    3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
    4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
    5. Оставляют стяжку сохнуть минимум на 3 суток.

    стяжка душа

    Гидроизоляция пола

    В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами. При укладке  особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт.

    Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

    Мастера советуют сделать небольшой запас по высоте, позволяющий слегка приподнять уровень пола в процессе облицовки кафелем.

    Укладка керамоплитки

    Начинают  только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

    Наносит плиточный клей

    Облицовка будет выглядеть более эстетично, если работы по укладке плитки проводить по направлению от сливного трапа к стенам душевой. Это поможет избежать подрезки элементов непосредственно у слива. Исключение составляет только трап круглой или овальной формы. Работать здесь следует очень аккуратно, тщательно подрезая кафель и придавая ему нужную конфигурацию.

    Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

    Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие . Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

    Полезные советы

    • При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
    • Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
    • Размеры межплиточных швов не должны превышать 2-3 мм.
    • Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
    • Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
    • Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – «Технопрок», «Эластомикс», «Эластопаз».
    • Если в душевой планируется монтировать современную систему «тропический ливень», есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

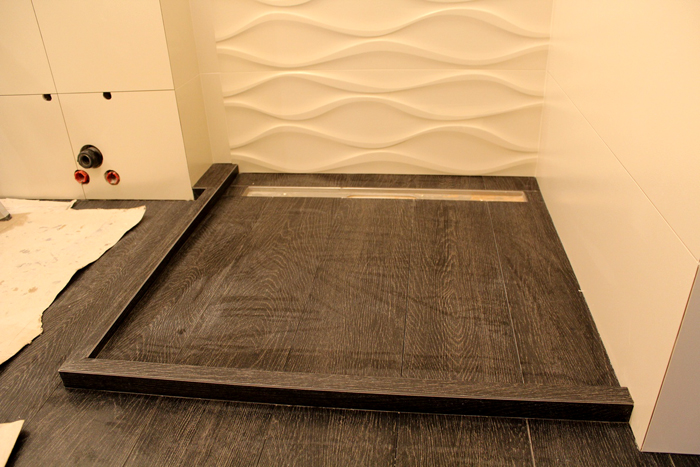

    Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

    Обзор способов

    Гидроизоляция трапов в полу

    Гидроизоляция трапа для душа

    Гидроизоляция трапа для душа

    Мозаика с затиркой

    нанесение затирки теркой

    Видео обзор

    виды, варинты расположения и монтаж

    Ссылка на статью успешно отправлена!

    Отправим материал вам на e-mail

    Обустройство ванной комнаты в квартире занимает немало времени у владельцев собственности, особенно, если габариты помещения очень маленькие  и нет возможности поставить ванную. В таких случаях есть выход – установить трап для душа в полу под плитку. Он занимает намного меньше места вместе с душевой кабиной и не требует монтажа поддона. Отсутствие порога особенно удобно, если с вами проживают пожилые люди, которым уже сложно поднимать ноги вверх.

    Трап для душа в полу под плитку

    Современная душевая с трапом под плиткой

    Содержание статьи

    Трапик для душа – что это, и для чего его придумали

    Трап для душа в полу под плиткой – это декорированное оформление отверстия для слива жидкости. Он популярен в зарубежных странах, в России такое оформление можно встретить в санаториях и больницах, а с последними модными тенденциями в квартирах.

    Конструкция устройства для оттока воды

    Конструкция устройства для оттока воды

    Сама конструкция производится из металла или пластика и довольно проста. Но прослужит она долго и обойдется дешево.

    Состоит трап из следующих элементов:

    • Воронка с фильтром. Эта деталь принимает сливаемую воду, в ее нижней части есть выходной патрубок, который присоединяют к канализации.
    • Решетка для декора, которую можно легко демонтировать в любой момент. Она требуется для задержки грязи.
    • Сифон. Он нужен для создания гидрозаворота и является препятствием для проникновения запахов.

    Устройство очень простое и легко подлежит отчистке.

    Виды устройства

    Трапики для слива воды могут быть нескольких видов и устанавливаются в любом месте душевой кабины.

    Виды с разным изгибом трубы для выхода в стоки

    Виды с разным изгибом трубы для выхода в стоки

    Для установки на полу подойдет вертикальный или горизонтальный трап.

    Обратите внимание! Обращайте внимание на направление трубы, идущей к канализации.

    Различаются и виды гидрозатвора:

    • Обычный. Образуется прямо в сифоне, благодаря чему вода не высыхает даже при длительном неиспользовании душа, а значит и запах не проникает вовнутрь.
    • Трап с сухим затвором для душа. Это самый распространенный вариант, так как он обеспечивает абсолютную изоляцию от канализационных запахов.
    Трап с обычным затвором

    Трап с обычным затвором

    Трапик с сухим затвором

    Трапик с сухим затвором

    Не на последнем месте во время выбора приспособления стоит высота устройства, так как от нее зависит и уровень подъема пола. При этом чем выше, тем лучше пропускная способность. Самым распространенным и удобным вариантом является регулируемое приспособление.

    Преимущества использования

    Использование трапиков для душа имеет ряд достоинств:

    • Большое количество разнообразных вариантов по размеру и дизайну.
    • Внешне пространство станет шире в душевой кабине.
    • Даже в случае каких-либо аварийных ситуаций у вас всегда останется дополнительный напольный слив, чтобы не затопить свою квартиру и соседей.
    • Без поддона легче следить за гигиеной душевой кабины.
    Вариант установки трапа

    Вариант установки трапа

    Единственным недостатком слива для душа в полу под плитку является сложность монтажа  по сравнению с обычной канализацией.

    Трап для душа в полу под плитку: варианты расположения и монтаж

    Обычно монтаж трапа происходит еще до заливки стяжки. В собственном доме это легко сделать на стадии строительства, а вот в квартирах сделать дренажную систему достаточно сложно. В некоторых случаях придется поднимать пол на целых 15 см, а еще требуется создание наклона, чтобы вода стекала в воронку.

    Линейный вариант и его строение

    Линейный вариант и его строение

    Варианты расположения трапа

    Есть несколько способов расположить трап для душа в полу под плитку:

    • Центральное, с созданием несильного уклона в одну сторону.
    • Угловое. Имеет ряд преимуществ, в том числе незаметность. Можно выполнить монтаж в двух плоскостях, что обеспечивает стекание к нужному углу.
    • Возле стены. Достаточно сделать уклон только в одну сторону. Такая конструкция практически не засоряется и незаметно для посторонних глаз.
    Угловой вариант расположения

    Угловой вариант расположения

    Полезная информация! выбирайте то расположение, которое легче всего в обслуживании в вашей ванне, так как трап требует периодической чистки.

    Монтаж душевой кабины без поддона на полу

    Рассмотрим, как сделать душ без поддона в квартире и правильно установить трап.

    Полезная информация! Лучше всего проводить монтаж еще на этапе строительства.

    Приступаем к работе:

    • В первую очередь учтите, что монтируется устройство так, чтобы его поверхность не возвышалась над полом. Можно подобрать модель, которая будет изменять высоту уклона на сантиметр площади.
    Схема одного из вариантов расположения

    Схема одного из вариантов расположения

    • Если вы производите монтаж в частном доме и пол располагается непосредственно на грунте, то необходимо провести дополнительное уплотнение, так как это поможет избежать порчи и трещин в бетоне. В качестве утеплителя подойдет экструдированный пенополистрол.
    Стяжка (второй раз)

    Стяжка (второй раз)

    • Чтобы создать необходимый уклон используйте стяжку, при этом не забывайте про эстетический вид трапа. То есть изделие можно отстранить от стены только на то расстояние, которое рассчитано под плитку душевой кабины, при этом не забывайте про швы.
    Обратите внимание! Перед проведением монтажа у вас уже должен быть выбран трап, чтобы знать его точные габариты.

    Последовательность выполнения работ с подробным описанием:

    • Измерьте расположение трапа с использованием рулетки.
    • Соедините изделие с канализационной трубой. Уклон должен составлять 3 см.
    • Сделайте слой теплоизоляции.
    • Далее, залейте бетонный раствор, который следует сделать менее 4 см, то есть он должен заканчиваться до фланца. Если вы не будете проводить теплоизоляцию, то бетона потребуется значительно больше.
    • Смастерите прокладку для фланца, чтобы создать гидроизоляцию. При этом диаметр изделия следует сделать больше, чем у деталей.
    Гидроизоляционный слой

    Гидроизоляционный слой

    • Закрепите верхнюю часть фланца. Это несложно, достаточно уложить на верхнюю часть гидроизоляции и закрепить компоненту.
    • Используйте пленку для гидроизоляции, чтобы обезопасить стяжку от разрушения.
    • Смонтируйте сифон.
    • Далее, переходим к рейкам, которые желательно брать из пластика, так как на них не влияет влажность. Они обеспечат правильность заливки бетона.
    Укладка реек

    Укладка реек

    • Залейте второй слон бетонного раствора, чтобы сохранить наклон и оставить слой ниже сифона.
    Полезная информация! Оставьте рейки в слое бетона, чтобы они служили деформационными швами.
    • Для решетки трапа достаточно скотча для защиты.
    • Уложите плитку.
    • Защитите швы с помощью герметизации стыков.
    • Смонтируйте решетку защитную.
    Вариант монтажа в разрезе

    Вариант монтажа в разрезе

    При соблюдении всех этапов монтаж трапа для душа под полом не принесет вам много хлопот, чтобы было понятнее, предлагаем посмотреть видео по монтажу устройства.

    Видео: монтаж компактного трапа для душа Turbosol



    Советы и рекомендации

    Монтаж трапика – это выгодное решение для сохранности пространства в ванной. Он позволит сделать душевую кабину без поддона, при этом  правильный монтаж позволяет скрыть устройство, что делает общий вид душевой кабины еще привлекательнее.

    Монтаж душевой кабины в построенной ванной комнате

    Монтаж душевой кабины в построенной ванной комнате

    Вы можете подобрать для себя оптимальный вариант трапа по стоимости и габаритом и расположить его по центру, в углу или возле стены. Сам монтаж не займет много времени, если проводить его на этапе строительства или капитального ремонта ванной комнаты.

    Разные варианты трапиков

    Разные варианты трапиков

    Если вы неуверены в своих силах, то всегда можно обратиться к услугам профессионалов, которые и трапик установят и плитку положат.

    Разные варианты трапиков

    Экономьте время: отборные статьи каждую неделю по почте

    Трап для душа в полу под плитку: разновидности и секреты установки

    Автор aquatic На чтение 6 мин. Просмотров 7.1k. Обновлено

    Устанавливая душевую кабину, необходимо продумать качественный поддон. Для этого не обязательно покупать дорогостоящее готовое изделие, попробуйте соорудить простой трап для душа в полу под плитку. Этот вариант сэкономит полезное пространство и защитит от лишних трат.

    Трап для душа в полу под плиткуТрап для душа в полу под плиткуНевидимый механизм встроен в подиум для кабинки

    Что такое трап для душа в полу под плитку: для чего используется

    Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

    Конструкция водоотводящего механизмаКонструкция водоотводящего механизмаКонструкция водоотводящего механизма

    Структура данного изделия предполагает наличие таких элементов:

    • воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
    • фланец применяется для фиксации мембраны с гидроизоляцией;
    • решетка съемного типа требуется для удержания большущих частиц;
    • сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

    Составляющие водоотвода и изделие в разрезеСоставляющие водоотвода и изделие в разрезе Составляющие водоотвода и изделие в разрезе

    Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

    Разновидности трапов для душа

    Функциональные сливные устройства бывают разных видов. Они отличаются конструкцией, конфигурацией и определенной высотой. В зависимости от типа решетки они могут быть также разнообразной формы. Также по типу устройства трапики для слива воды бывают:

    • линейные используются по краям помещения или в угловых зонах;

    Для изделий подобного типа необходим наклон в определенную сторонуДля изделий подобного типа необходим наклон в определенную сторонуДля изделий подобного типа необходим наклон в определенную сторону

    • точечные размещаются в любой зоне комнаты;

    Для точечного водоотвода требуется наклон с нескольких сторонДля точечного водоотвода требуется наклон с нескольких сторонДля точечного водоотвода требуется наклон с нескольких сторон

    • пристенные, располагаются вдоль стен.

    Подобный вариант отличается удобствомПодобный вариант отличается удобствомПодобный вариант отличается удобством

    Основным параметром считается высота слива, от него зависит насколько понадобится поднимать уровень пола вокруг душевой.

    Полезная информация! При оборудовании обычного гидрозатвора, помните, что, если душем долго не пользоваться, после высыхания воды будут появляться посторонние запахи. Устранить подобную проблему поможет приспособление с сухим затвором.

    Размещение трапа

    Перед установкой слива для душа в полу под плитку нужно тщательно подобрать подходящее место. Лучше его расположить в самой низкой точке помещения, где собирается стекающая вода. Разместить можно разными способами:

    • в центральной части душевой, с смещением в сторону. При этом наклон выполняется на все четыре стороны;
    • при установке углу, наклон делается в двух плоскостях, что обеспечивает сток к одному углу;
    • у стены уклон создается в одной плоскости, в направлении к стоку. Таким образом монтируются отверстия с повышенной пропускной способностью. Они редко засоряются.

    Слив в центральной части с решеткойСлив в центральной части с решеткойСлив в центральной части с решеткой

    Установка душевого трапа

    Помните, что установка конструкции выполняется одновременно с монтажом гидроизоляции всего напольного покрытия в ванной. При создании стяжки понадобятся инструменты для изготовления специального раствора, а также приспособления для распределения состава и выравнивания поверхностей. Это всевозможные шпатели, уровни и специальные терки. Обязательно потребуются маркеры и рулетки.

    На схеме отображены основные этапы монтажных работНа схеме отображены основные этапы монтажных работНа схеме отображены основные этапы монтажных работ

    Из материала необходимо подготовить цементно-песчаную смесь, пенополистирол для теплоизолирующих работ, мембрана для гидроизоляции, клей и плитка.

    Пошаговую укладку трапа для душа в полу под плитку можно посмотреть в таблице

    При установке трапика для душа можно приобрести всю систему в строительном магазине. Она включает рейки различной толщины, что помогает упростить работу. Вокруг слива рекомендуется применять специальную влагоустойчивую плитку. Проследите, чтобы решетка не располагалась выше плитки. Места соединения трапа и плитки обработайте герметиком.

    Установка линейной конструкции сливной системыУстановка линейной конструкции сливной системыУстановка линейной конструкции сливной системы

    Как монтировать душевую кабину без поддона на полу

    Как сделать душ без поддона в квартире – интересно многим, ведь подобная конструкция имеет множество преимуществ:

    • помогает создать оригинальный дизайн в душевой;
    • обеспечивает легкий доступ к душевой;
    • упрощает процедуру ремонта в санузле;
    • облегчает уборку в помещении;
    • экономит денежные средства.

    Значение имеет правильный расчет наклонаЗначение имеет правильный расчет наклонаЗначение имеет правильный расчет наклона

    В данной конструкции отсутствует высокий поддон, и отток воды производится через установленный сливной механизм. У изделия без поддона есть определенные минусы. Это собирание воды на напольном покрытии и выход собравшейся жидкости при открывании дверей. Если неправильно установить сифон, то может появиться неприятный запах.

    Конструкция модели без поддонаКонструкция модели без поддонаКонструкция модели без поддона

    В таких случаях рекомендуется установить конструкцию трапа с сухим затвором для душа. Стоит учитывать пропускную способность трапа, которая варьируется от 8 до 16 литров в минуту. Пристенные конструкции могут отводить до 40 литров. Лучше выбрать высокий сифон, который позволит обеспечить большой наклон в направлении к канализации. Отличным решением станет размещение гидрозатвора в середине сифона.

    Незаметная водоотводящая конструкцияНезаметная водоотводящая конструкцияНезаметная водоотводящая конструкция

    При оборудовании функционального участка без поддона важнейшим моментом считается проблема водоотведения. Трап выводит жидкость в специальную решетку. Уклон не обязательно делать по всей душевой комнате. Достаточно его выполнить в душевой зоне. Так как решетка трапа отличается компактностью, то можно создать наклон во все стороны. При укладке механизма в углу помещения, можно соорудить уклон на две стороны.

    Значение имеет высота трапа. На рынке можно приобрести конструкции высотой 100 мм, которые можно монтировать в небольшие стяжки. Важно правильно выбрать сифон, чем он ниже, тем хуже его пропускная способность.

    Соблюдение технологии монтажа позволит создать качественную водоотводящую конструкциюСоблюдение технологии монтажа позволит создать качественную водоотводящую конструкциюСоблюдение технологии монтажа позволит создать качественную водоотводящую конструкцию

    Установка трапов осуществляется до выполнения стяжки. При этом оборудование центрируется с применением уровня. Выполняя стяжку, помните о создании специального уклона. При этом строительная смесь должна полностью покрыть пространство под дренажной системой.

    Трап для душа может выполняться в разных конфигурацияхТрап для душа может выполняться в разных конфигурацияхТрап для душа может выполняться в разных конфигурациях

    Полезная информация! Помните, что монтаж без поддона выполняется только после тщательных расчетов и проектирования. Для установки трапа требуется не менее 150 мм высоты от пола, включая бетонную стяжку.

    Правильный монтаж системы трапа обеспечит качественное и своевременное отведение воды из душевой кабины. При этом многое зависит от выбранного оборудования и правильных расчетов.

    Установка трапа для душа

    Трап для душа - обзор лучших изделий с характеристиками и фото

    Хорошей альтернативой душевой кабине, которая из-за громоздкости не всегда оптимальна для ванной комнаты, является специальный трап под плитку. Он отличается простой и удобной конструкцией, которую можно монтировать под водонепроницаемым полом. Все компоненты современных изделий изготавливаются из антикоррозийных материалов.

    Статьи по теме

    Устройство трапа для душа

    Предназначения трапа заключаются в сборе и отводе сточной воды из душевой комнаты в основной сливной стояк. Он бывает пластиковым, металлопластиковым или металлическим. Подробнее об устройстве и принципе работы:

    • Душевой трап фильтрует сточные воды от крупных загрязнений и обеспечивает надежную герметизацию с покрытием пола. При этом в помещение не попадают неприятные запахи, которые исходят из канализационной системы.
    • Конструктивно сливной трап для душа бывает от самой простой модели для фильтрации сточных вод до сложного устройства с отсечкой и каскадом сухих и мокрых клапанов. Для облегчения монтажа у трапов часто имеется возможность изменения высоты изделия.
    • Верхняя часть сливного трапа состоит из декоративной решетки, которую изготавливают из нержавеющей стали. Затем следует решетка слива – она задерживает крупный мусор и защищает ванную комнату от запахов из системы канализации. Для фиксации решетки используются герметизирующие фланцы, кольца.
    • После фильтрующей решетки следует слив, состоящий из стакана и основания с отводом. Последний присоединяется к трубопроводу при помощи муфты. Отвод бывает проходным или одиночным. Первый подходит для нескольких устройств, которые подключены к одной трубе.
    • В нижней части находится выводящий патрубок. Через него вода уходит в канализацию.
    Система слива воды в полуСистема слива воды в полу

    Трапы для душа под плитку

    Внешний вид такого сантехнического устройства для душа имеет овальную, круглую, квадратную или прямоугольную форму.

    По конструктивному исполнению выделяют пристеночные, линейные или точечные трапы. Первый вариант конструкции устанавливают возле стен ванной комнаты, второй – в углах или по краям, третий – может монтироваться в любой точке помещения. Популярными производителями трапов для душа являются:

    • Veragio;
    • Viega;
    • Ravak;
    • Berges;
    • ACO;
    • Geberit;
    • Creavit;
    • Tulips;
    • AlcaPlast;
    • TECE;
    • Magdrain и др.

    Точечный

    Название

    Цена в рублях

    Характеристики

    Плюсы

    Минусы

    AlcaPlast APV3444

    2280

    Длина и ширина – 15х15 см, цвет – хром, серый, матовый, форма – квадратная, диаметр слива – 14 см, затвор – мокрый и сухой, размещение – вровень с полом, монтаж – рядом со стеной, диаметр подключения – 7,5 см, допустима нагрузка – 300 кг, пропускная способность – до 62 л/мин, слив – пластиковый, масштаб регулировки – 10 см.

    Оптимальные размеры, хорошее качество, возможность регулировки по высоте.

    Нет.

    Viega 557119

    1880

    Длина и ширина – 10х10 см, цвет – серый, хром, форма – квадратная, диаметр слива – 14 см, затвор – мокрый, размещение – вровень с полом, монтаж – около стены, диаметр подключения – 5 см, допустимая нагрузка – 300 кг, пропускная способность – до 36 л/мин, слив – пластиковый, есть съемный гидрозатвор.

    Дешевле аналогов, неплохое качество изготовления.

    Небольшая пропускная способность, отсутствует информация по регулировке высоты.

    Модель Viega 557119Модель Viega 557119

    Пристенный

    Название

    Цена в рублях

    Характеристики

    Плюсы

    Минусы

    TECElinus 15101090 90

    24090

    Диаметр слива – 5 см, длина внешней части – 84 см, ширина – 7,5 см, цвет – хром, форма – прямоугольная, тип затвора – мокрый, размещение – ниже уровня пола, материал слива – нержавейка, общая высота монтажа – 9,5 см, пропускная способность – до 48 л/мин., нагрузка – до 300 кг, масштаб регулировки – 3 см.

    Регулируется по высоте, отличный дизайн, хорошее качество.

    Высокая стоимость, масштаб регулировки меньше, чем у аналогов.

    AlcaPlast APZ10-Simple 550

    5450

    Диаметр слива – 4 см, длина внешней части – 55 см, ширина – 6 см, цвет – матовый, хром, форма – прямоугольная, тип затвора – сухой, размещение – вровень с полом, материал слива – пластик, общая высота монтажа – 7,5 см, пропускная способность – до 28 л/мин., нагрузка – до 300 кг, масштаб регулировки – 3,5 см.

    Демократичная стоимость, регулируется по высоте, хорошо подходит для небольших помещений.

    Небольшая длина, пропускная способность, малый диаметр слива.

    AlcaPlast APZ10-Simple 550AlcaPlast APZ10-Simple 550

    Щелевой

    Название

    Цена в рублях

    Характеристики

    Плюсы

    Минусы

    Advantix Vario 704360

    19627

    Тип – укорачиваемый с дизайн-вставкой, цвет вставки – хром, материал – пластик, габариты – 30-120 см, монтажная высота – 95-165 см, пропускная способность – 0,4-0,8 л/с.

    Самоочищающаяся конструкция сифона, регулируется по высоте, грязеуловитель снимается, неплохой диапазон пропускной способности, можно укорачивать.

    Стоит очень дорого.

    Pestan Confluo Premium Line 650

    11990

    Диаметр слива – 8 см, длина внешней части – 65 см, ширина – 7,5 см, цвет – матовый, хром, форма – прямоугольная, тип затвора – мокрый, размещение – вровень с полом, материал слива – пластик, общая высота монтажа – 7,1 см, пропускная способность – до 48 л/мин., нагрузка – до 300 кг, масштаб регулировки – 4,6 см.

    Приемлемая цена, регулируется по высоте, есть грязеуловитель.

    Относительно небольшая длина.

    Pestan Confluo Premium Line 650Pestan Confluo Premium Line 650

    Как выбрать трап для душа

    Чтобы не ошибиться с покупкой, примите во внимание несколько важных моментов и учтите каждую мелочь. Также не забывайте, что внешний вид трапа должен гармонировать с общим дизайном помещения. Полезные рекомендации:

    • Выбирая трапы для душа под плитку, для начала определитесь с конструкцией и формой. Для детей, пожилых людей и людей с ограниченными возможностями отлично подходят линейные щелевые устройства. Универсальный вариант – точечная модель.
    • Высота устройства для душа должна составлять в пределах 90-150 мм. Этот параметр зависит от стяжки пола. Более высокое устройство обладает лучшей пропускной способностью, чем более низкое. Лучше купить устройство для душа с регулируемой высотой.
    • Учтите диаметр канализационной трубы. Для жилого дома рекомендуется установка трапа с отводом диаметром 50 мм – пропускная способность составляет 0,7 л/с. Для помещений общественного типа идеально подходят отводы диаметром 100 мм и пропускной способностью 2,1 л/с.
    • По подходящей к месту слива канализационной трубе трап может иметь горизонтальный или вертикальный выпуск. Горизонтальный вариант обеспечивает более удобный отвод воды, но вертикальный обладает большей пропускной способностью.
    • Если канализационная труба подводится с нижнего этажа или подвала, а душевая кабина находится на платформе, то отдайте предпочтение трапу в полу с прямым выпуском.
    • В случае, если траншея для трубы (сливной) будет прокладываться в полу под уклоном, то лучше приобрести душевой трап, имеющий боковой выпуск. Чтобы была возможность поворачивать трубу для слива стоков в сторону, стоит купить устройство с выпуском под уклоном.

    Важно определиться с типом затвора. Трап под плитку бывает с механическим, водным или сухим затвором:

    • Самый простой и дешевый вариант – устройство для душа с гидрозатвором. Функцию пробки у него выполняет вода, задерживающаяся в сифоне и препятствующая поступлению канализационных запахов в помещение. Если использовать душ постоянно, то может появиться сырость. При его длительном неиспользовании вода высохнет и все запахи проникнут в душевую комнату. Такой трап больше подходит для теплых помещений с частым отведением сточных вод.
    • Самый популярный и приемлемый вариант – трап с сухим затвором. Он не вызывает сырости, т.к. вода сразу уходит в канализационную систему. Это возможно за счет шарика в конструкции трапа, который посажен в воронку. Когда устройство наполняется водой, шарик начинает всплывать и открывать слив. После стока воды он снова возвращается на свое место и перекрывает доступ воздуха из канализации. Такой вариант используется в помещениях с редким отведением сточных жидкостей.
    • Трап с механическим затвором подходит для монтажа в плохо отапливаемом помещении или на улице. Возможность попадания неприятных запахов из канализации в душевое помещение при этом исключается. Это стало возможным благодаря незамерзающей конструкции и специально не задерживающейся жидкости.

    Видео

    title Трап для душа Смотреть видео

    Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим! Рассказать друзьям:

    Как выбрать душевой трап? Подробное руководство.

    Оглавление

    1. Типы трапов для душа;
    2. Способы монтажа;
    3. Какой затвор выбрать?
    4. Виды дизайн-решеток;
    5. Особенности монтажа;
    6. Где можно выбрать и купить душевой трап?

    Душевой трап — это современная система слива воды для установки в душевую кабину (зону душевого пространства), без использования поддонов, непосредственно в пол. Конструкция душевого трапа всегда состоит минимум из двух компонентов: водоприемника (желоба) и сифона.

    Типы душевых трапов

    Душевые трапы можно разделить по типу:

    Точечные трапы

    Точечный трап представляет собой сифон с вертикальным, либо горизонтальный отводом, оснащенный водоприемником и дизайн решеткой.  Основным недостатком точечных трапов является необходимость, при их установке, плиточникам, делать уклон в 2% с четырех сторон с диагональной подрезкой плитки что смотрится не эстетично и увеличивает стоимость работ плиточника.  Пропускная способность воды у точечных трапов не хуже, чем у линейных. Так как, и у тех и у других за это отвечает сифон, а не размер водоприемника (желоба).

    К точечным трапам относятся и трапы, устанавливаемые в угол душевой зоны. Основным отличием является только их установка.

    Линейные трапы

    Линейные трапы (водоотводящие желоба) — самое современное конструктивное решение для отвода воды в душевых комнатах.  Основным отличием от точечных трапов в них является наличие водоприемника (желоба) от 350 мм до 1500 мм.

    При установке линейных трапов уклон пола делается в одну сторону, что смотрится красиво и устраняет необходимость диагональной подрезки плитки и не повышает расходы на работу плиточника.

    При выборе линейного трапа стоит обратить внимание на материал изготовления водоприемника (водосточного желоба), так как пластиковые желоба при эксплуатации (смене температуре, засыхании стяжки и т.д.) подвержены линейному расширению, изменению геометрии и это та часть, которая после установки не имеет к себе доступа для обслуживания. Мы бы посоветовали брать желоба из нержавеющей стали, при том, чем длиннее трап вы хотите поставить в душевую зону, тем больше эта необходимость во избежание неприятных сюрпризов в будущем.

    Пропускная способность воды в линейных трапах так же, как и в точечных, зависит от сифона, в трапах длинной 1000 мм и более иногда устанавливается по несколько сифонов для слива воды.

    В ассортименте линейных трапов можно выделить некоторые новинки:

    Линейные трапы произвольно укорачиваемые (подрезные), размер которых Вы можете установить самостоятельно, с кратностью размера в 1 мм.

    Щелевые трапы – современное дизайнерское решение минимизирующее видимость водосточного желоба и не нарушающее композицию уложенной плитки.

    Способы монтажа трапов для душа

    По способу монтажа линейные трапы можно разделить:


    Мокрый или сухой (комбинированный) затвор?

    Мокрый затвор — это самое простое и надежное техническое решение в трапе для предотвращения попадания запахов из канализации в ванную. Но, в некоторых случаях, вода образующая мокрый затвор может пересохнуть (редкое использование душевой, например, сезонное, или наличие полов с подогревом), что приведет к появлению запахов.

    Для решения этой проблемы есть возможность докупить опцию «сухой затвор» в уже установленный трап. При этом надо учитывать, что пропускная способность воды у трапа уменьшится в среднем на 10-15% и появится необходимость более частого обслуживания, т.к. для предотвращения запахов и плотного прилегания механизма сухого затвора, необходимо поддерживать его в чистоте.

    Сухой затвор (он же комбинированный затвор) —  это тот же мокрый в котором добавлено инородное тело, у разных производителей это решение выполнено по-разному, у кого-то это шарик, у кого-то лепестки, у кого-то мембрана, а для плотного прилегания и предотвращения запахов, это инородное тело должно находится в идеальном состоянии без грязи налета и т.д.

    Поэтому, при выборе трапа, мы советуем рассматривать трапы с мокрым затвором, как самые надежные и самые производительные, но, с возможностью докупить сухой затвор, при его необходимости в будущем.

    Виды дизайн-решеток

    Современный ассортимент решеток (видимой части) трапа позволит удовлетворить вкус любого покупателя. Разделить их можно на следующие варианты:

    • Решетки из нержавеющей стали, перфорированные.
    • Решетки из нержавеющей стали.
    • Решетки из стекла (стекло вклеивается в металлический короб).
    • Решетки под плитку (для укладки плитки или облицовочного камня в них).
    • Дизайн вставки для щелевых трапов.

    Стоит обратить внимание на трапы от фабрики Pestan с решеткой 2 в 1.

    Пример 1: Дизайн решетка в этом трапе может использоваться и под укладку плитки и уже под настроение, ее можно перевернув, тем самым поменяв дизайн ванной комнаты).

    Пример 2: Сегодня белое стекло, а завтра цельнометаллическая решетка.

    Особняком можно отметить новинки от фабрик Geberit и ТЕСЕ, где дизайн решётка и является водоотводящим желобом что по заявлению производителей облегчает уборку и не дает возможности скапливаться мусору и бактериям.

    Особенности монтажа о которых следует упомянуть

    При выборе душевого трапа вы должны в первую очередь определится c направлением выпуска он может быть:

    Так же необходимо выбрать подходящий диаметр выпуска.

    Немаловажным является выбор монтажной глубины, многие клиенты стараются выбирать трапы с минимальной монтажной глубиной для того, чтобы сэкономить на количестве стяжки и сохранения высоты потолков, при этом, надо учитывать, что чем меньше монтажная глубина, тем меньше высота гидрозатвора и пропускная способность сифона.

    Где выбрать и купить трап для душа

    В нашем интернет-магазине www.SantehDom.by Вы сможете найти подходящий душевой трап любого типа от маленьких точечных моделей до длинных душевых лотков с разной пропускной способностью. Кроме того, у нас Вы сможете купить душевой трап с бесплатной доставкой по Беларуси. А если оформлять заказ с 20:00 до 9:00, то Вы гарантированно получите 5% скидку, при покупке от 200р.

    Ссылка на раздел «Трапы для душа» в нашем каталоге — https://www.santehdom.by/trapy/

    Удачных Вам покупок, если возникнут дополнительные вопросы, мы с радостью проконсультируем Вас по телефонам: +375 (44) 77-914-77 и +375 (29) 77-914-77 или в онлайн-чате.

    Трап для душа в полу под плитку: нюансы выбора и монтажа

    Практически в каждой квартире, как и в частном доме в ванной комнате имеется душ. В случаях, когда для него предусмотрено отдельное помещение, слив воды в нем должен происходить автономно. Для этого предусмотрен специальный конструкционный элемент трап для душа в полу под плитку. Его наличие необходимо, когда санузел не оборудован электронной душевой кабинкой. Также он не нужен, если душ расположен над ванной.

    Трап для душа в полу под плиткуТрап для душа

    Читайте в статье:

    Назначение трапа в душевой кабине без поддона на полу

    Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

    1. Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод;
    2. Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости;
    3. Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

    Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

    Работа в агрессивной средеРабота в агрессивной среде

    Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

    Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

    Конструкционные особенности

    Внешний вид внутренней части трапа для душа в полу под плитку напоминает по строению воронку, для перелива жидкостей, установленную в улитку. Воронка оснащена фланцем для надежной фиксации в посадочном месте, другая ее сторона оборудована техническими выпусками, они предназначены для забора сточных вод. Фланец и улитка должны быть герметично соединены, во избежание неконтролируемого оттока проточной воды.

    Трап многоузловойТрап многоузловой

    Существуют трапы для сбора канализационных оттоков только с душевой кабинки, в таком случае выпуск имеет только одно отверстие. Если требуется подсоединить к системе канализации дополнительное сантехническое оборудование (стиральную машину, раковину), то применяются выпуски с несколькими ветвями.

    Линейный трапЛинейный трап

    Во внутренней части трапа обязательно присутствует сифон, его конструкция обеспечивает слив воды, и напоминает обычный сифон как в раковине, однако он несколько видоизменен.

    Как устроен трапКак устроен трап

    Важно! Во время приобретения слива в магазине следует внимательно изучить его конструкцию и соотнести ее с имеющимися у вас условиями подключения. Особое внимание стоит уделить высоте трапа, диаметру труб отведения, а так же наличию сколов и трещин на них.

    Работа трапаРабота трапа

    Трапы для душа могут отличаться по нескольким факторам:

    • максимальной загрузке – чем больше диаметр патрубков в трапе, тем с большим количеством воды он способен справится в единицу времени;
    • по условиям эксплуатации – для частного или общего пользования;
    • месту установки – бывают трапы горизонтальной и вертикальной конструкции;
    • внешнему виду – вариации по дизайну широко представлены.

    Если вы еще не знаете, какова будет высота заливки стяжки под плитку, то можно приобрести трап с телескопической системой изменения длины патрубков.

    Трап для душа под плитку на полу: технические аспекты и достоинства

    В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.

    Принцип сборкиПринцип сборки

    Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.

    Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы.

    Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.

    Обеспечение склона трубыОбеспечение склона трубы

    К основным плюсам рукодельных душевых кабинок можно отнести:

    1. Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
    2. Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
    3. Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
    4. Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
    5. Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.

    Расположение и виды душевых трапов и сливов для душевых кабинок

    Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.

    Горизонтальный и вертикальный трапГоризонтальный и вертикальный трап
    1. Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации. Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.
    2. Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения. Еще одним плюсом является отсутствие мест возможного засорения.

    Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:

    Сухой затворСухой затвор
    1. Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.

      Трап с мокрым затворомТрап с мокрым затвором

    2. Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.

    Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.

    Монтажные операции

    Самым распространенным является точечный, квадратный трап для душа в полу под плитку с горизонтальным расположением патрубка водоотведения. Его монтаж и рассмотрим.

    ИллюстрацияДействия
    Трап с мокрым затворомПервым делом следует определиться с местом расположенияслива для душа в полу под плитку. Если вы примерно представляете, где он будет находиться, то при помощи рулетки отбейте нужное расстояние от стен и установите маячок. Важно соотносить место для трапа с размерами будущей половой плитки, наиболее удачным будет сделать вырез только в одной плите, для этого производите замеры как можно точнее.
    Трап с мокрым затворомНеобходимо проложить трубу, соединяющую канализационный стояк и трап к месту его установки. Важно чтобы труба была цельной и мела минимум соединений особенно угловых. Труба укладывается под небольшим углом. Верхней точкой должно быть место вблизи трапа, нижней место стыка со стояком. Монтаж трубы можно осуществлять при помощи цементного раствора или деревянных брусков, густой консистенции.
    Трап с мокрым затворомВнимательно проверьте наличие резиновых прокладок на всех стыках вдоль трубы, отсутствие хотя бы одной станет очень большой проблемой после укладки плитки. Это чревато наличием постоянных неприятных запахов и затоплением соседей.
    Трап с мокрым затворомСостыковав трубу со стояком можно приступать к монтажу улитки. Улитку следует установить строго по горизонтали, отбив плоскость при помощи уровня. Далее стыкуйте ее с подведенной трубой.
    Трап с мокрым затворомПод улиткой необходимо сделать подливку самовыравнивающимся раствором, это обеспечит надежную ее фиксацию и предотвратит возможную просадку трапа под тяжестью человека.
    Трап с мокрым затворомОбязательно проведите испытание собранного узла, для этого воткните шланг в воронку трапа и откройте воду на максимум. Но лучше сделать проверку под давлением. Если течей не выявлено, можно приступать к следующему шагу.
    Трап с мокрым затворомПеред заливкой стяжки в идеале проложить по всей поверхности пола специальную пленку – гидробарьер, она позволит предотвратить возможные течи, если вдруг в конструкции трапа или трубе имелся незаметный дефект.
    Трап с мокрым затворомВо время заливки оберните верхнюю часть трапа в несколько слоев целлофана, это позволит сохранить презентабельный внешний вид элемента и предотвратит возможное засорение внутренних частей конструкции в ходе работы, или наденьте заглушку.
    Трап с мокрым затворомЩели между уложенной плиткой замазываются специальным влагостойким раствором.
    Трап с мокрым затворомПосле укладки плитки можно снять пленку и установить съемную решетку. Трап собран.

    Видео-обзор: душевой поддон своими руками

    Советы по эксплуатации

    Если вы не знаете, как сделать душ без поддона в квартире, не уверены в своих силах и не сможете самостоятельно провести операции по монтажу трапа, вам лучше обратиться к специалисту, ведь даже небольшая ошибка может привести к переделыванию почти всех этапов ремонта. В таком случае идеальным будет обратиться к профессионалу еще до начала демонтажных операций. Выбор всех элементов санузла тоже лучше проводить с мастером, ведь высокая цена не всегда гарантия нужного качества.

    Для качественной работы трапа на длительном отрезке времени следует ухаживать за душевой кабинкой и выполнять обязательные процедуры:

    • уборка – регулярный уход за состоянием санузла не даст шансов развитию плесени и грибка;
    • вентиляция – ее отсутствие тоже является благоприятной почвой для процветания паразитической флоры;
    • техобслуживание – регулярно прочищайте съемные элементы трапа от скопившихся волос и другого мусора;
    • аккуратность – бережно относитесь к душевой кабинке, старайтесь не ронять на кафель тяжелых предметов и избегайте ударов о стеклянные двери, это чревато порезами.

    Если трап для ванной был установлен качественно и конструкция не имеет дефектов, то при соблюдении всех перечисленных норм вы можете рассчитывать на долгие годы службы вашей душевой кабинки.

    типов душевых поддонов (линейные, точечные и более)

    Обмен - это забота!

    Выбор водосточной трубы для душа может быть относительно простым, если вы знаете конструкцию пола в ванной комнате и стиль, который вам нужен. Когда дело доходит до установки, есть три основных классификации душей. Если ваш душ выложен плиткой, на деревянных полах вам понадобится другой дренаж, чем если бы у вас были бетонные полы. Имея это в виду, предварительно отлитые душевые поддоны и цельные душевые кабины также нуждаются в дренаже другого типа.

    Перед покупкой и установкой сливного отверстия для душа необходимо проверить, какой тип душа у вас есть. Если вы не уверены, лучше всего обратиться за помощью к специалисту. Имейте в виду, что самостоятельная установка требует определенного уровня навыков и понимания сантехники. Переход на работу без надлежащей подготовки может стоить вам больше денег, чем если бы вы наняли сантехника. Чтобы узнать больше о типах сливов для душа, продолжайте читать.

    Типы душевых поддонов в зависимости от количества штук

    Цельный слив

    С точки зрения компонентов, единый слив является самым простым.Вы можете найти этот тип в плиточных основаниях душа, которые помещены по бетонным полам. Если бетон подвергается воздействию воды и влаги, он не страдает от повреждений. Эти стоки имеют сетчатый фильтр, ввинченный в углубленный участок патрубка. Сливная труба помещается в это гнездо, а сетчатый фильтр соединяется с верхней частью с помощью винтов.

    Трехкомпонентный слив

    Из-за схожести конструкции вы можете использовать слив из трех частей в качестве дренажа для пола.Этот тип укладывает плиточный душевой пол на нижнюю поддон, защищая деревянный пол от плесени, грибка и гниения. Он состоит из трех частей, которые позволяют вам регулировать в зависимости от толщины плитки. Верхняя часть ввинчивается в среднюю часть, которая затем ввинчивается в основание душа и патрубок, находящиеся в нижней части сливного отверстия.

    В отличие от других типов, это должно быть установлено только профессиональными сантехниками, потому что сложно правильно запечатать все детали. Выполнение этого самостоятельно может привести к большему ущербу и дальнейшим затратам.

    Многокомпонентный слив для душа

    Multi-Piece дренажи являются наиболее сложным из доступных вариантов. Тем не менее, они используются в простейших душевых кабинах, например, с предварительно отлитыми основаниями или в цельных стойках. Сливного состоит из (сверху вниз) сетчатого фильтра, стопорное кольцо, прокладки сжатия резины, фланец, резьбовое тело, сливной шайба или резиновой прокладку и зажимная гайка.

    Компоненты от фильтра до фланца устанавливаются над полом зоны душа.Остальные части находятся под душем, и они должны быть первыми, установленными до того, как основание душа будет вставлено на место.

    Типы душевых водостоков по проекту

    Когда дело доходит до дизайна, существует больше вариантов, чем вы можете себе представить. Однако все они подразделяются на два основных типа: точечные и линейные. Важно знать, что оба стока могут забирать воду с одинаковым уровнем эффективности. Выбор между ними больше касается личных предпочтений с точки зрения дизайна и бюджета.Как правило, точечные стоки дешевле, чем линейные. Давайте поговорим об этом немного подробнее.

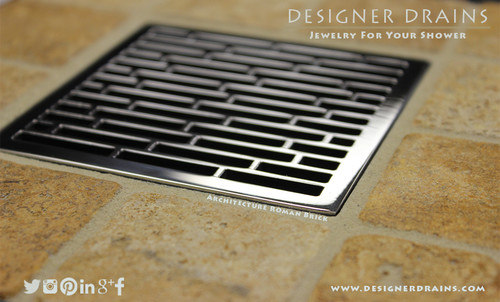

    Point Drains

    Это наиболее распространенные, и, вероятно, у вас есть один в душе. Они часто размещаются в середине пола душа, где пол наклонен со всех сторон, указывая вниз на слив.

    Pro Tip : используйте круглые сливные решетки вместо круглых. Поскольку плитки имеют квадратную форму, квадратный сток будет выглядеть намного лучше, и вы избавите от необходимости делать округлые надрезы на плитке.

    Линейные водостоки

    Линейный сток длинный и узкий. Это добавляет стиль и уникальность в душе. Они становятся все более и более популярными в последние годы. Вы также можете найти их в середине пола, но большинство домовладельцев размещают их вдоль одной стороны или стены душевой зоны. Расположение и конструкция линейных водостоков предполагают, что весь пол должен быть слегка наклонен к сливу. Там нет воронок. Вы можете получить эти стоки в разных размерах и длинах, некоторые до 72 дюймов!

    Выбор отделки и стиля

    Независимо от того, идете ли вы с точечным или линейным стоком, вам нужно будет выбрать, какую отделку и стиль вы хотите.Это относится к той части стока, которая видна на полу. Вы хотите, чтобы он соответствовал остальной части декора вашей ванной комнаты. Это относится к отделке сливного отверстия, так что все соединяется и имеет непрерывный эстетический поток.

    Для стилей это личный выбор больше всего на свете. Есть так много на выбор. Вы можете пойти на классические и вечные произведения или рискнуть с более громкими и смелыми дизайнами.

    Бесшовное Решетка

    Есть еще один вариант, который вы можете проверить.Решетка Tileable представляет собой действительно гладкий и эстетичный выбор. Если вы используете это, то та же плитка, что и у вас на полу в душе, прилипает к твердой поверхности сверху решетки. Вода будет в основном стекать по краям решетки. Поверхность изразцовой решетки может легко сливаться с остальной частью пола, как будто вы вообще не добавили отдельный слив. Минималистский декор определенно получит большую пользу от этого варианта.

    Какой тип сливного отверстия для душа вы планируете получить для душа? Не забудьте поделиться своими мыслями в разделе комментариев! Вы также можете быть заинтересованы в этих последних сообщениях:

    ,

    Как наклонить пол в душе с помощью раствора

    Некоторые проекты по переоборудованию душа, такие как превращение ванны в стоячий душ, превращаются в кошмар, когда укладчик плитки не может создать правильно наклоненный пол в душе. Пол в душе без достаточного количества смолы обычно лужи и удерживает воду. На этих влажных участках образуются мыльные отложения и отложения воды, из-за чего плитка и раствор выглядят грязно. На другом конце спектра плитка на полу со слишком большим шагом выглядит и ощущается неровной.

    Осмотрите мембрану напольного душа

    Всегда проверяйте, что мембрана напольного душа удерживает воду перед началом этого проекта.Кафельная плитка, затирка и чеканка готового напольного душа направляет большую часть воды к сливному отверстию. Однако с течением времени вокруг сливного отверстия и стенок душа образуются небольшие трещины. Мембрана пола в душе, иногда называемая кастрюлей, улавливает воду, которая проскальзывает мимо плитки, прежде чем она попадет в соседнюю комнату. Простой тест воды проверяет целостность кастрюли.

    1) Открутите и снимите верхнюю часть сливного отверстия с основания. Отложите верх в сторону.

    2) Вставьте расширяемую пробку в сливное отверстие.Заглушка должна проходить вниз под резьбовой частью основания.

    3) Наполните поддон водой на пару дюймов. Подождите несколько часов, прежде чем продолжить. Это дает достаточно времени для небольших утечек, чтобы впитать основание под кастрюлей.

    4) Проверьте наружный периметр душа на предмет просачивания. Если проверка на утечку выявила какие-либо признаки утечки, замените или отремонтируйте мембрану. Некоторые местные строительные нормы требуют лицензированных сантехников для этого.

    5) Снимите заглушку и слейте мембрану.Проект напольного душа должен начаться только после того, как мембрана пройдет испытание на герметичность.

    Подготовка сливного отверстия для душа

    1) Соберите сливной фитинг. Крышка сливного отверстия для душа крепится к основанию.

    2) Отрегулируйте высоту сливного отверстия так, чтобы нижняя часть находилась примерно в 1,5 дюймах от основания. Поверните слив по часовой стрелке, чтобы опустить, и против часовой стрелки, чтобы поднять. Это обычно оставляет достаточно места для раствора, чтобы сформировать твердое основание вокруг сливного отверстия, не ставя под угрозу уклон от самой дальней стены.

    3) Защитить поверхность всех сливных решеток с помощью липкой ленты. Лента не должна выходить за пределы готовой поверхности. Лента защищает готовую поверхность от царапин и предотвращает попадание раствора в сливное отверстие.

    4) Накройте отверстия для промывки основания мелкими камнями или остатками мусора, оставшегося после удаления исходного пола; маленькие кусочки сломанной плитки хорошо подходят для этого. Отверстия для промывки позволяют скопившейся на поддоне влаге проникнуть в дренажную систему

    Подготовка воротника и бордюра

    Некоторым установщикам плитки нравится опускать стеновые панели до нижней части мембраны душа.К сожалению, складки в материале мембраны для душа обычно давят на нижнюю часть стеновых панелей, создавая непрямые стены, что приводит к неравномерным порезам плитки по углам. Чтобы избежать этого, установщик плитки должен остановить стеновые плиты примерно на 4-6 дюймов выше дна мембраны и заполнить полученное пространство минометным воротником. Воротник образует прочную отвесную поверхность для прилипания нижнего ряда настенной плитки.

    1) Измерьте расстояние от поддона до дна настенных панелей.Добавьте один дюйм к этому измерению и перенесите все на кусок проволочного токарного станка. Разрежьте токарный станок жестяными ножницами в соответствующем месте. Измерьте длину стены и отрежьте кусок токарного станка на этой длине. Токарный станок дает миномету что-то, за что можно держаться. Без токарного станка раствор имеет тенденцию провисать и падать с мембраны.

    2) Вставьте верхнюю часть токарного станка на один дюйм между нижней частью настенной панели и мембраной. Повторите этот процесс для каждой оставшейся стены.

    3) Измерьте вертикальную сторону бордюра.Добавьте примерно два дюйма к этому измерению. Перенесите эту сумму на токарный станок и отрежьте в правильном месте.

    4) Сложите полосу токарного станка в форме «7», оставив длинную сторону сгиба той же длины, что и вертикальная сторона бордюра. Форма «7» служит двум целям: длинная сторона плотно удерживает материал поддона на бордюре, а короткая сторона обеспечивает место для монтажа без утечек.

    5) Установите сложенный токарный станок на бордюр. Плотно прижмите угол изгиба к бордюру и закрепите горизонтальную сторону токарного станка на бордюре кровельными гвоздями.

    6) Измерьте длину бордюра и перенесите результат измерения на доску 1x4. Разрежьте доску примерно на 1/8 дюйма короче измерения.

    7) Расположите доску сверху бордюра так, чтобы ее внутренний край перекрывал токарный станок примерно на 1/2 дюйма. Прикрепите плату на месте с помощью пары гвоздей или винтов.

    Сделайте раствор

    Строительный раствор, используемый для укладки пола для душа, состоит из смеси портландцемента, песка и воды. Некоторые подрядчики, работающие над крупными проектами, покупают сухие ингредиенты отдельно и смешивают их на работе.Часто имеет смысл покупать предварительно смешанный раствор для небольших работ. Я предпочитаю использовать Sakrete Sand Mix для этого применения. Тип и процент песка в этом продукте особенно хорошо работают при упаковке бордюра и воротника. Тем не менее, любой раствор типа S будет работать.

    1) Залейте сухие ингредиенты в тачку или другую плоскую поверхность. Количество ингредиентов зависит от размера душа и глубины слоя раствора. В душе 3 фута на 4 фута используется примерно один 80-фунтовый мешок с портландцементом и 10-галлонный крупнозернистый песок или два 80-фунтовых мешка предварительно смешанного раствора.Ожидайте выбросить небольшое количество остатков материала. Тщательно перемешайте сухие ингредиенты лопаткой.

    2) Поместите смесь в кучу и создайте чашу в верхней части, создавая форму вулкана.

    3) Медленно налейте примерно 1/2 галлона воды в кратер.

    4) Влейте воду в растворную смесь с помощью лопаты. Начните с колющих движений в центре стопки. Пронзающие движения создают путь для проникновения влаги на дно кучи. Как только влага активирует центр, выкопайте немного сухой смеси с внешнего края кучи и поместите ее в кратер.Добавьте сухую смесь в кратер. Если смеси нужна дополнительная вода, добавьте 1 чашку в кратер. Продолжайте размешивать сухую смесь в кратере, пока вся куча не изменит цвет от светло-серого до темно-серого. После завершения растворная смесь должна сохранять свою форму при сжатии.

    Грязь, ошейник и бордюр

    1) Распределите около 10 полных лопаток смеси раствора по периметру поддона для душа.

    2) Загрузите растворную смесь в проволочный токарный станок с помощью затирочного раствора или другого аналогичного инструмента.Продолжайте заполнять пустоту под настенной панелью, пока раствор не начнет выпирать в душевую зону. Начните с одного угла и обойдите душ.

    3) Сбейте излишки раствора с ошейника и обрежьте его прямым краем, используя настенные панели в качестве направляющей, чтобы удерживать ошейник отвесным. Покройте камни, защищающие сливные отверстия сливного фитинга, излишним раствором.

    4) Удалите остатки раствора со стеновых панелей влажной губкой. Невыполнение очистки стеновых панелей часто приводит к поднятой отвесной плитке.

    Подготовьте поддон для раствора

    1) Измерьте расстояние от сливного отверстия до самой дальней стены, затем округлите до ближайшей ножки. Рассчитайте наклон, умножив измерение на 1/4 дюйма. Например, если сливное отверстие имеет размеры 2 фута 8 дюймов от самой дальней стены, то пол душа должен быть наклонен на 3/4 дюйма от этой стены к сливу.

    2) Поместите пузырьковый уровень в сливное отверстие и вытяните его до самой дальней стены. Отрегулируйте сторону стены от уровня пузырьков в соответствии с рассчитанным наклоном.Поместите отметку на воротник на соответствующей высоте. Визуально убедитесь, что уклон не поднимается над бордюром. Если это так, опустите сливное отверстие на соответствующую величину.

    3) Нарисуйте линию по периметру пола душа на отметке, представляющей уклон пола, используя пузырьковый уровень в качестве ориентира.

    Сухой пакет раствора для пола для душа.

    1) Распределите около галлона смеси раствора рядом с каждым углом душа и в центре каждой стены.

    2) Сформируйте 2-дюймовую полку для раствора по периметру душа, используя изогнутую линию на воротнике и бордюр, который представляет уклон в качестве направляющей высоты.Это должно образовывать идеально ровную полку по периметру душа.

    3) Нанесите одну половину оставшейся смеси на заднюю половину поддона.

    4) Сожмите раствор с помощью затирочного раствора или плоского шпателя, направляя его от полки к сливному отверстию. Утрамбовка раствора удаляет воздушные карманы и укрепляет слой раствора. Добавьте дополнительный раствор, если в постели появляются провалы.

    5) Добавьте оставшуюся ступку на ближайшую сторону сковороды и сожмите ее до совпадения с дальней стороной.После завершения пол в душевой кабине должен располагаться примерно от полки до верха сливного отверстия и содержать высокие пятна. Не ожидайте идеального завершения в конце этого шага.

    Закончить раствор для душа

    На этом этапе проявляется мастерство настоящего мастера. Хорошо сформированный слой раствора делает качественную установку плитки бризом. Однако неаккуратная кровать часто приводит к провалам и впадинам, вызывающим лужи.

    1) Поместите кусок картона на слой раствора, чтобы встать на колени в пределах досягаемости от самой дальней стены.

    2) Держите один конец линейки на одном углу полки кровати, а другой - рядом со сливом для душа. Переместите линейку по всей длине стены, удалив все высокие точки в слое раствора. Чистите свои инструменты неоднократно. Раствор часто прилипает к сухим или грязным инструментам.

    3) Удерживая линейку на полке, побрейте слой раствора для достижения окончательного уклона. Избегайте удаления раствора с полки возле стены душа. Удалите небольшое количество с каждым проходом. Откажитесь от мусора, как проект продолжается.Окончательный уклон слоя раствора должен заканчиваться примерно на 3/16 дюйма ниже верхней части сливного отверстия в душе. Точная высота зависит от толщины плитки.

    4) Сгладить любые неровные участки на полу или стенах плоским шпателем. Держите шпатель мокрым, чтобы избежать затягивания раствора.

    ,

    Как установить KBRS Tile-Basin®

    Индивидуальные душевые поддоны значительно упрощают сборку душа.

    Недавно Стиву пришлось переделывать ванную комнату с утечкой из стекловолокна.

    Предыдущий установщик выполнил плохую работу, и домовладельцы перестали пользоваться душем после того, как вода просочилась в кухонный потолок.

    НЕ ХОРОШО !!

    Сегодня расскажите, как установить поддон KBRS Tile-Basin®. Любой DIYer может сделать этот проект всего за несколько часов и с минимальными инструментами.

    KBRS: что за история?

    У многих домовладельцев есть утечки поддона.

    Катастрофы происходят из-за того, что либо самодельный мастер, либо подрядчик выполнял неаккуратную работу

    Мы все совершаем ошибки, но одна небольшая недосмотр во время реконструкции душа может привести к дорогостоящему ремонту.

    После обширных исследований мы решили, что KBRS Tile-Basin® подойдет для одного из клиентов Стива.

    Во-первых, в поддоне нет швов. Кроме того, KBRS производит его в соответствии с нестандартным размером, формой и местом слива.Затем они герметизируют все перед отправкой сковороды.

    Это означает, что есть гарантия для домовладельца и установщика. И кастрюля на 100% водонепроницаема, когда попадает в дом.

    Кроме того, время установки составляет всего несколько часов, и это экономит деньги для домовладельца!

    Каковы первые шаги для установки Tile-Basin®?

    Шаг 1: Звуковое основание

    Для этого проекта у нас была фанера 1/2 ″ над 16 ″ центральными балками.

    Мы добавили слой фанеры толщиной 1/4 дюйма к слою толщиной 1/2 дюйма, используя 16d гвозди пенни и жидкий гвоздь в форме буквы «S» для дополнительной прочности.

    Tile-Basin® требует 3/4 ″ деревянного пола, и именно поэтому мы добавили дополнительный слой 1/4 ″. Тем не менее, этот поддон также может быть установлен поверх бетонных полов в подвальных ванных комнатах.

    Так как деревянные основания пола расширяются и сжимаются, вы никогда не должны устанавливать плитку непосредственно на них.

    Для защиты плитки от растрескивания следует использовать изолирующие мембраны, такие как DITRA или DITRA-HEAT.

    .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
