Виды трапов для душа в полу под плитку: Как выбрать трап для душа в полу под плитку, какой лучше выбрать: мокрый или сухой затвор

Содержание

Как выбрать трап для душа в полу под плитку, какой лучше выбрать: мокрый или сухой затвор

На сегодняшний день душевая кабина по сравнению с ванной пользуется большей популярностью. Это отличная возможность быстро принять душ между делами для занятого человека. В последнее время в моду входят более усовершенствованные модели душевых кабин: лучшие производители выпускают все больше вариантов без бортиков, которые смотрятся невероятно стильно. Главным атрибутом такой душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу.

Трап для душа – это сливное отверстие, которое монтируется в полу ванной комнаты под плиткой. Он используется в сборных стационарных душевых кабинах, которые не имеют поддона.

Конструкция напоминает воронку, которая собирает воду и отводит ее в канализационную трубу. С одной стороны сантехнический трап имеет фиксирующий адаптер, а с другой – муфту для соединения с трубопроводом. Внутри корпуса находится фильтрующая решетка, которая выполняет функцию затвора. Но установка такого сантехнического устройства требует водонепроницаемого покрытия на полу.

Для чего нужен трап:

  • осуществляет отвод отработанной воды в главный сливной канал;
  • не пропускает в сливной стояк загрязняющие частицы и тем самым предотвращает засоры;
  • герметично соединяется со стыковочной зоной;
  • защищает от неприятных запахов канализации;
  • оставляет доступ сливной системе для очистки труб от засора;
  • является дополнительным аварийным сливом, что может быть особенно актуально при затоплении ванной комнаты соседями сверху.

Основные причины, почему владельцы как больших, так и маленьких ванных комнат выбирают душевые кабины без поддона:

  • большой выбор размеров и конфигураций – душевая кабина может иметь любой размер;
  • визуально расширяет пространство в ванной комнате;
  • возможность установить душевую в нестандартном месте;
  • современный и уникальный дизайн;
  • упрощает уборку душевой;
  • отсутствие порога особенно удобно как для пожилых людей, так и для детей.

Современные производители предлагают широкий ассортимент душевых трапов. Такие сантехнические устройства отличаются по типу конструкции, внешнему виду, формам и размерам.

По типу конструкции:

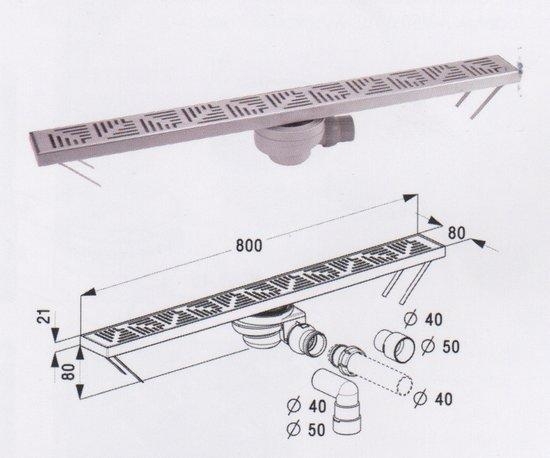

  1. Линейный – больше похож на прямоугольный лоток, его еще называют душевой лоток, водоотводящий желоб. Имеет подвид щелевой трап. Линейный сливной трап монтируется проще по сравнению с другими типами: уклон пола делается только в одну сторону (к трапу), так как трап устанавливается по сторонам, в углу вдоль стены или на выходе. Трапы линейного типа могут использоваться в большом помещении, оснащенном душем типа «тропический ливень».
  2. Точечный – имеет самые компактные размеры и может располагаться в любой точке. Чаще размещаются в центральной части, но при этом очень важно, чтобы со всех сторон был равномерный уклон пола. Точечные трапы устанавливают не только под душем, но и дополнительно в центре ванной комнаты, чтобы обеспечить слив воды на случай аварии водопроводной системы и не затопления соседей снизу.
  3. Пристенный (угловой) – располагается возле стены и считается самым незаметным. Декоративная решетка скрывает стык между стеной и полом. Для установки данной модели потребуется возведение фальш-стены.

Линейные и пристенные трапы имеют повышенную пропускную способность, они реже засоряются.

По форме:

  1. Прямоугольная – характерна для линейного типа трапов, душевых лотков;
  2. Круглая – точечные трапы;
  3. Квадратная – точечные трапы;
  4. Треугольная – точечные трапы.
  5. Овальная – встречается редко и пользуется меньшей популярностью.

Квадратные и прямоугольные модели пользуются большей популярностью, это связано с тем, что такие простые формы легко вписываются в облицовку напольного покрытия.

Каждый трап имеет различные затворы, функцией которых является защита от проникновения неприятных запахов из канализации.

По типу затвора:

  1. Гидрозатвор (мокрый затвор, водяной, водный) – самый доступный и практичный вариант, при котором барьером для неприятного запаха выступает вода. Но в случае, если душем не пользоваться продолжительное время, водная пробка пересыхает, и неприятные запахи могут просочиться.
  2. Сухой затвор (сухой душевой трап) – в отличие от трапа с гидрозатвором, конструкция осложнена дополнительным клапаном, который перекрывает отверстие при отсутствии воды. Поэтому чтобы повысить надежность душевой кабины, которая редко используется, специалисты рекомендуют выбирать сифон с сухим затвором. Такие заслонки открываются потоком воды, а затем закрываются и не пропускают канализационные газы. Как правильно выбрать трап для душа в полу под плитку с сухим затвором? Обращайте внимание на условия эксплуатации, место установки и надежность конструкции.
  3. Комбинированный затвор – сочетает в себе и гидрозатвор, и сухой. Душевой трап с гидрозатвором и сухим затвором – это универсальный вариант, который считается наиболее надежным в любых условиях. Сифоны такой конструкции отличает двухуровневая защита: водяная пробка не пропускает запахи при постоянной эксплуатации, а воздушная прослойка является дополнительной преградой.
    Не знаете, какой трап для душа лучше выбрать: с мокрым или сухим затвором? Остановите свой выбор на комбинированном варианте – не ошибетесь!

Решетки или дизайн-вставки, которые закрывают трап, выполняют как декоративную, так и фильтрующую функцию. Они могут быть выполнены в любом цвете и иметь уникальный рельефный рисунок.

Материал решеток и дизайн-вставок:

  1. Нержавеющая сталь – бывает в полированном или матовом исполнении;
  2. Закаленное стекло – по сроку службы не уступает элементам из нержавейки, но имеет более привлекательный и современный внешний вид;
  3. Пластмасса – самая доступная по цене, но имеет небольшой срок эксплуатации.

Основные советы и рекомендации, которые помогут не ошибиться при выборе трапа:

  1. Выбирая трап, обращайте внимание в первую очередь на материал, из которого он изготовлен. Изделие должно быть износостойким, прочным и обеспечивать надежное герметичное соединение с напольным покрытием.
  2. Немаловажную роль играет направление выхода в канализацию. Вертикальное присоединение патрубка больше подходит для канализаций в частных домах. А горизонтальное считается наиболее универсальным вариантом и присоединяется к водосточной трубе боком. Такой вариант больше подходит для многоквартирных домов.
  3. Обратите внимание на размеры муфты, которая соединяется с трубопроводом, диаметр должен идеально подходить для входных отверстий. В основном российская канализация имеет диаметр 50мм.
  4. Ни одна деталь конструкции не должна иметь сколов и царапин.
  5. Трап может иметь сборную конструкцию – такой вариант считается наиболее выигрышным. В данном случае можно снять верхние детали и произвести очистку трубопровода во время засора.
  6. Если вы устанавливаете трапик в ванной комнате на летней даче, то обратите внимание на изделия, дополненные механическим затвором. Они не боятся холодов и не замерзают.
  7. При выборе трапа в магазине необходимо учитывать его высоту. Именно от этого зависит, на сколько сантиметров необходимо будет поднимать уровень пола и корректировать наклон. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Конструкции с регулируемым по высоте корпусом считаются самым практичным вариантом.
  8. И последним шагом, но не менее важным, считается выбор по внешнему виду. В данном случае выбирается декоративная сливная решетка. Лучший трап для душевой кабины будет гармонично сочетаться с интерьером ванной комнаты и идеально подходить по цвету и размеру к напольному покрытию.

15 декабря 2019 г.

современное решение для ванной комнаты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Громоздкие душевые кабины теряют свою популярность при оформлении современной ванной комнаты, особенно когда габариты этого помещения очень маленькие. В таких случаях идеальным вариантом оказывается возможность смонтировать трап для душа в полу под плитку.

Какой трап лучше выбрать и как правильно осуществить его монтаж, подробно расскажет данная статья.

Точечный сливной трап в душевой кабинке

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

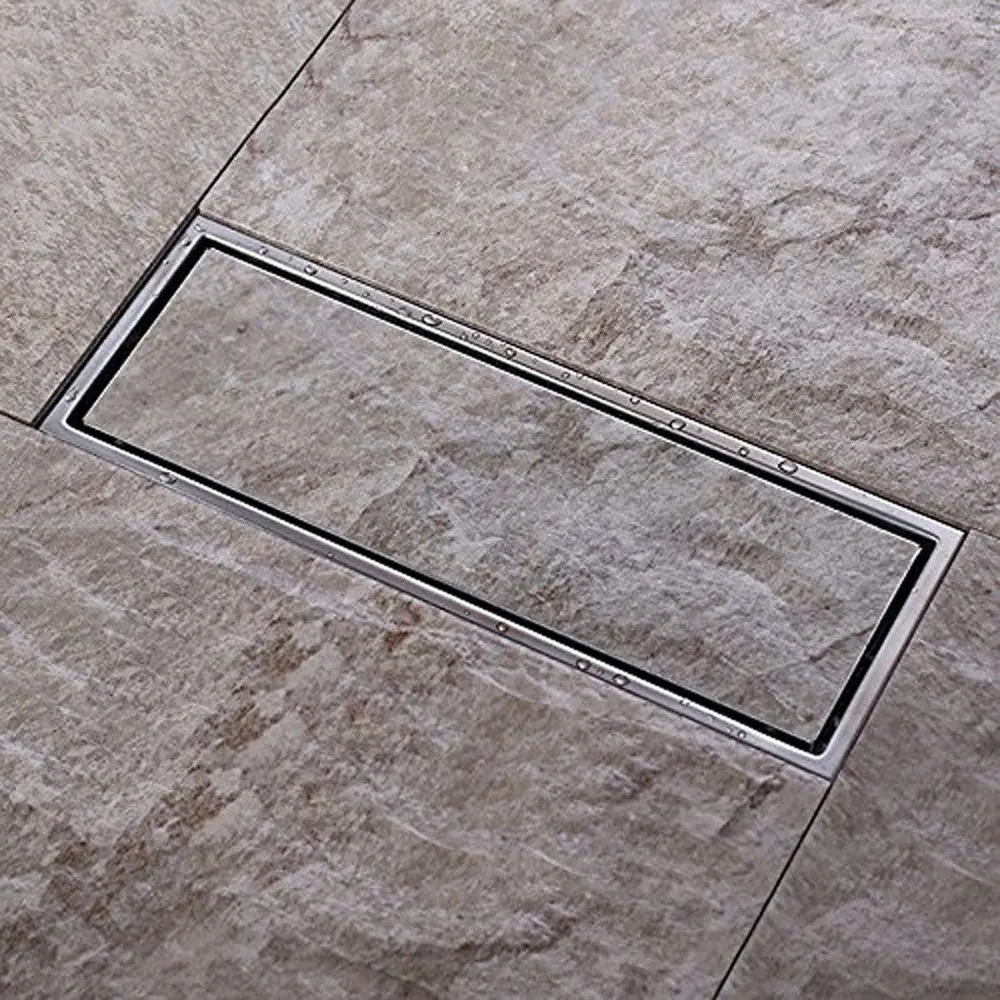

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

  • выполняет фильтрацию сточной воды от крупных загрязнений;
  • обеспечивает полную герметизацию с напольным покрытием;
  • защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Полезный совет! Высота изделия подбирается исходя из уровня подъема пола, равного толщине его стяжки.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Полезный совет! В случае засорения или выхода из строя фильтрующей решетки, ее можно заменить новой, сняв верхнюю часть конструкции.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Полезный совет! Если напольное покрытие выполнить с наклоном в сторону сливного устройства для самотечного движения воды, тогда можно обойтись без ограничительных бордюров и бортиков, ограждающих кабину.

Основные разновидности трапов

К выбору сливного устройства следует подходить грамотно и внимательно, изучив особенности каждого вида изделия и возможный срок эксплуатации.

Декоративная круглая решетка точечного трапа

Полезный совет! Подбирая трап, учитываются не только его функциональные особенности, но и внешний вид, который должен гармонировать с общим дизайном ванной комнаты.

Все душевые трапы отличаются друг от друга своей конструкцией, высотой и формой. Форма внешней решетки может быть прямоугольной, круглой, квадратной или овальной. В зависимости от конструкции устройства могут быть линейные, точечные и пристенные.

Точечные изделия могут располагаться в любой точке помещения. Линейные трапы для душа размещают преимущественно по краям и в углах комнаты. Пристенные трапы устанавливают возле стен.

Полезный совет! Для пожилых людей, детей и людей с ограниченными возможностями идеально подходят линейные щелевые трапы для душа.

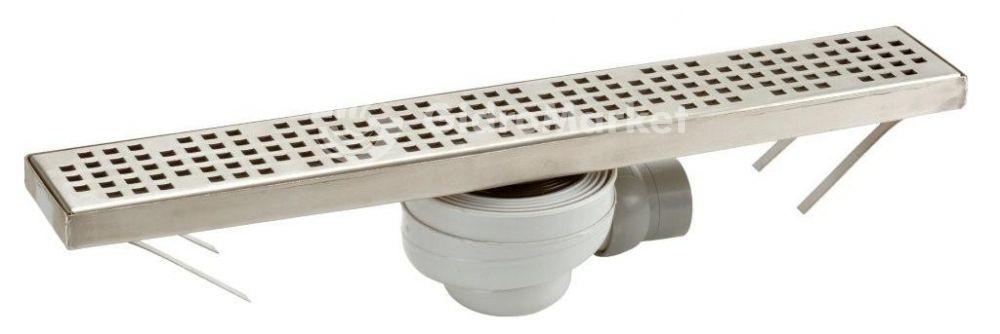

Линейный трап с узким сливным отверстием

Высота трапа может быть 90-150 мм. Сливная мощность составляет 0,8-1 л/с. В зависимости от подходящей канализационной трубы к месту слива, трап может быть с горизонтальным или вертикальным выпуском. Более удобный отвод воды обеспечивают горизонтальные трапы. Но трапы с вертикальным отводом воды обеспечивают большую пропускную способность.

Если канализационная труба подводится с подвала или нижнего этажа, а также если душевая кабина расположена на платформе, следует выбирать трап для душа в полу с прямым выпуском.

Если траншея для сливной трубы прокладывается в полу под уклоном, имеет место купить душевой трап с боковым выпуском. Для возможности поворачивать сливную трубу в сторону стоит выбрать трап с выпуском под уклоном.

Душевой трап под плитку может быть с сухим, водным или механическим затвором. Трап с гидрозатвором считается наиболее простым и дешевым вариантом. Здесь функцию пробки выполняет сама вода, которая задерживается в сифоне и препятствует поступлению канализационных зловоний в помещение. Если душем пользоваться постоянно, может возникнуть сырость, которая способствует развитию болезнетворных микроорганизмов. Здесь следует постоянно проводить дезинфекцию.

Сливной трап со светодиодной подсветкой

В случае длительного неиспользования душа вода высыхает, и все запахи из канализации благополучно проникают в душевую комнату. Этот тип трапа идеально подходит для теплых комнат с частым отведением сточной воды.

Наиболее приемлемым и популярным вариантом является трап для душа с сухим затвором. Он не вызывает сырости. Здесь вся вода мгновенно уходит в канализацию. Такая система обеспечивается за счет наличия в конструкции трапа шарика, который посажен в воронку. Когда трап наполняется водой, он начинает постепенно всплывать, и открывает тем самым слив. После стока воды он возвращается на свое место, и перекрывает доступ воздуха из системы канализации. Применяется для помещений с редким отведением сточной жидкости.

Трап с механическим затвором идеально подходит для установки на улице или в плохо отапливаемых помещениях. Здесь, благодаря незамерзающей конструкции и специально не задерживающейся жидкости, исключается возможность попадания неприятных канализационных запахов в душевое помещение.

Самыми популярными изделиями на сегодняшний день являются вертикальные трапы с сухим затвором, которые обеспечивают максимальную пропускную способность и защищают помещение от неприятных зловоний.

Сливной трап в полу под плитку в ванной

Полезный совет! Чтобы исключить возможность выхода такого клапана из строя в результате обрастания мусором, следует регулярно производить его очистку.

Высота трапа играет немаловажную роль при его выборе. Она напрямую зависит от высоты стяжки пола. Более высокий трап имеет лучшую пропускную способность, чем более низкий. Лучше купить трап для душа под плитку в полу с регулируемой высотой.

Также трапы для душа под плитку следует подбирать с учетом диаметра канализационной трубы. Для жилых домов рекомендуется устанавливать трап с диаметром отвода 50 мм, пропускная способность которого 0,7 л/с. Для общественных помещений применяют отводы диаметром 100 мм, обеспечивающие пропускную способность 2,1 л/с.

Материалы для изготовления канализационных трапов

Сухой трап для душа в полу может быть изготовлен из пластика, чугуна и нержавеющей стали. Пластиковые изделия имеют небольшой вес, легко очищаются, устойчивы к воздействию агрессивной среды, долговечны. Их часто используют для душевых комнат в частных домах и квартирах. Слив сточной воды происходит через зазор между душевым лотком и решеткой, а также в сквозные отверстия на верхней части решетки.

Стеклянный сливной трап в современном дизайне

Пластиковые трапы оснащены декоративными съемными или несъемными решетками различной формы и узора. Высота изделия составляет 75-180 мм. Монтировать слив для душа в полу под плитку можно вблизи стены или на открытом участке помещения.

Все компоненты сантехнического элемента, кроме ножек и решетки, выполнены их высокопрочного пластика. Сифон часто выполнен по технологии плавающих шариков. Несмотря на то что такая конструкция снижает пропускную способность, однако оснащает его сухим клапаном. После полного оттока воды шарики опускаются на дно, чем перекрывают доступ воздуха с неприятными запахами из канализационного канала.

Для снижения стоимости изделия ножки могут быть выполнены из стальной перфорированной ленты. Тогда необходимая высота трапа достигается путем перегибания ленты. Вместо стальной ленты могут быть использованы регулируемые винтовые ножки.

Для обустройства общественных душевых кабин, спортивных и банных комплексов и оздоровительных центров часто используют пластиковые канализационные трапы 110 мм. Этот компактный элемент встраивается в пол с небольшим уклоном. Он совместим практически с любым напольным покрытием.

Пластиковый трап для ванной круглой формы

Канализационные трапы из нержавеющей стали рекомендуется устанавливать для помещений с повышенными гигиеническими требованиями. Изделия наиболее актуальны для детских учреждений, бассейнов, медицинских и оздоровительных заведений.

Из нержавеющей стали может быть изготовлен не только корпус, но и декоративная решетка. Современным решением являются линейные полосы из нержавеющей стали, которые используются для сбора большого количества сточной воды. Они практически невидимы в полу, заполняются камнем или керамической плиткой. Могут иметь выгнутую форму в виде буквы «U».

Статья по теме:

Душевые кабины: размеры и цены, фото оформления ванных комнат

Фото изделий, формы и технические характеристики. Обзор производителей. Дизайн маленькой ванной комнаты. Душевая кабина своими руками из плитки.

Для помещений с жесткими условиями эксплуатации применяют чугунные трапы. Эти изделия обладают наибольшей пропускной способностью и повышенной стойкостью к коррозии, что обеспечивает длительный срок службы, доходящий до 50 лет. Чаще всего их изготавливают с гидрозатвором. Такие трапы устанавливают в прачечных, бассейнах, душевых, профильных лабораториях. Для обеспечения отвода дождевых и хозяйственных сточных вод применяются только чугунные вертикальные трапы Ду 100 мм.

Разновидности решеток для трапа

Решетки для трапов могут быть изготовлены из различных материалов. Наиболее качественной считается решетка, выполненная из нержавеющей стали. Менее долговечны решетки из пластика, но они значительно дешевле, чем металлические. Также в магазинах можно встретить более современный вид решетки из стекла, которая очень хорошо смотрится в душевых комнатах и не уступает по сроку службы решетке из нержавейки.

Угловая решетка для трапа из нержавеющей стали

Какой сифон выбрать?

Сифоны для душевых кабинок, они же трапы, отличаются от своих сородичей отсутствием возможности закрываться пробкой. Они могут быть небольшого размера и благодаря этому поддоны для душа легко установить.

Конструкция сифона может быть гофрированной, бутылочной, или сифон может быть изготовлен из жесткой трубы. Различают простой, автоматический, и сифон с функцией закрыть-открыть.

Возможные места расположения трапа в душе

Сантехнический трап может располагаться в следующих участках ванной комнаты:

  1. В центре душевой комнаты. Здесь следует обеспечить уклон пола с четырех сторон.
  2. В одном из углов. При таком решении уклон пола выполняется в двух плоскостях, обеспечивая сток воды в нужный угол. Это самый оптимальный вариант, который не привлекает лишнего внимания.
  3. Возле стены. Уклон пола выполняется в сторону слива в одной плоскости. Таким способом монтируются щелевые линейные трапы для душа в полу под плитку, которые обеспечивают высокую пропускную способность. Они хорошо смотрятся в полу и намного реже засоряются.

Схема размещения трапа в полу под плитку

Монтаж трапа под плитку для душевой кабины

В случае монтажа трапа для частного дома, слив для душа устраивается в монолитном полу, и обеспечивается вертикальный отвод канализационной трубы. Для квартиры многоэтажного дома толщины стяжки пола недостаточно для устройства такой конструкции. В связи с этим приходится дополнительно поднимать уровень пола на 12-15 см в ванной и одновременно устраивать его уклон.

Монтаж трапа состоит из нескольких этапов:

  • определение местоположения трапа. Здесь важно учесть размер плитки, чтобы иметь возможность уложить кратное ее количество от стены до трапа. Тогда не придется ее резать, что сделает более эстетичным внешний вид душевой;
  • соединение трапа с канализационным сливом посредством сантехнических труб серого цвета диаметром 40-50 мм;
  • устройство теплоизоляционного слоя толщиной около 5 см. В качестве изоляционного материала отлично подойдет экструдированный или гранулированный пенополистирол. Под все сантехнические элементы вырезаются необходимые контуры;

Шаг 1: обрезка трапа до нужных размеров

  • выполнение черновой бетонной стяжки толщиной около 4 см, которая заполняет все свободное пространство до фланца сливного трапа. С помощью правила производится выравнивание слоя раствора;размещение гидроизоляционной мембраны, которая необходима для обеспечения дальнейшей герметизации пола;установка внутренней части в корпус трапа;
  • выставление направляющих пластиковых реек различной толщины, которые входят в систему душевого трапа. Толщина реек постепенно уменьшается в сторону сливного отверстия. Это обеспечивает уклон поверхности. Уклон составляет 10 мм на метр будущей заливки;
  • монтаж чистовой бетонной стяжки с необходимым уклоном в сторону слива. Ее уровень должен быть ниже высоты сифона на толщину плитки и слоя клеевого материала;
  • укладка влагостойкой керамической плитки начиная от трапа по направлению к стене;
  • затирка межплиточных швов влагостойкой затиркой;
  • заделывание герметиком на основе силикона мест примыкания плитки к корпусу трапа;

Шаг 2: сборка и установка системы, тестирование ее на герметичность

  • установка и крепление решетки на корпус трапа. Защитная решетка должна располагаться на одном уровне с поверхностью плитки или быть ниже ее на пару миллиметров.

Полезный совет! Чтобы защитить декоративную решетку от строительного раствора, на время проведения работ рекомендуется заклеить ее поверхность скотчем.

После каждого нового слоя следует обработать места соединения пола со стенами гидроизоляционной мастикой или заклеить демпферной лентой для изоляции. Такая процедура позволит исключить возможность проникновения воды в нижние слои, что может способствовать образования очагов плесени и грибка.

Полезный совет! Для гидроизоляции также можно использовать битумно-каучуковую или битумно-полимерную обмазочную мастику. Она наносится после грунтовочного слоя толщиной 2-3 см.

Шаг 3: установка трапа в стяжку, гидроизоляция пола перед укладкой плитки

Необходимые материалы и инструменты для работы

На любом этапе монтажа при себе следует иметь материал для разметки – маркер, рулетку, уровень, строительный нож. Для устройства бетонной стяжки потребуется емкость для приготовления рабочего раствора, ручной инструмент для нанесения мастики и выравнивания слоя (уровень, терка, мастерок).

Для укладки керамической напольной плитки понадобится ведро и дрель с необходимой насадкой для приготовления клеящего раствора, шпатели разного размера, плиткорез, уровень.

Количество расходного материала зависит от общей площади пола. Для монтажа пола под трап понадобится:

  • сухая песчано-цементная смесь для устройства бетонной стяжки с расчетом 5 кг на 1 м²;
  • экструдированный или гранулированный листовой пенополистирол толщиной 5 см для тепловой изоляции;
  • гидроизоляционная мембрана, десятисантиметровая лента, мастика из расчета 3 кг на 1 м²;
  • комплект металлопластиковых труб, сливной трап с муфтами и крепежом;
  • керамическая плитка;
  • клей для плитки из расчета 5 кг на 1 м²;
  • герметик, затирка.

Шаг 4: укладка плитки, установка декоративной решетки трапа

Трапы для душа Viega

Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.

Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.

Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.

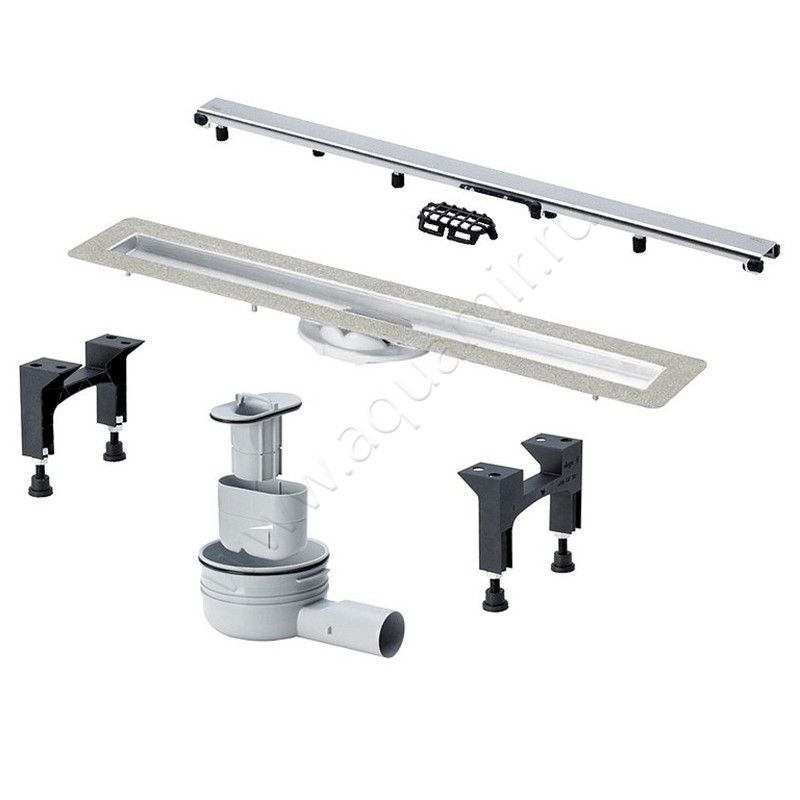

Хромированнй душевой трап для установки в пол Viega

Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.

Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.

Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.

Виды и установка трапов для душа

Качественный поддон с встроенной системой слива стоит дорого. Но с выполнением этих же функций справится безупречно трап для душа в полу под плитку. Установить его можно собственными руками, что позволит сэкономить дополнительно. Этот проект реализовать будет проще после внимательного изучения данной статьи. Здесь есть не только обзор разных конструкций, но и подробные инструкции по монтажным работам.

Слив, установленный в углу душевой кабины

Блок: 1/4 | Кол-во символов: 445
Источник: https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

  • предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
  • обеспечение герметичного соединения с напольным покрытием;
  • защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку.

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Блок: 2/5 | Кол-во символов: 2829
Источник: https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.

Блок: 3/6 | Кол-во символов: 1644
Источник: https://sovet-ingenera.com/santeh/vanna/trap-dlya-dusha-v-polu-pod-plitku.html

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

  • многообразие размеров и конфигураций;
  • возможность размещения в нестандартных помещениях;
  • создание уникального дизайна;
  • легкость ухода и регулярной уборки;
  • комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

Блок: 3/5 | Кол-во символов: 1331
Источник: https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией.  По конструкции все они делятся на три типа: точечный, пристенный и линейный.

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Блок: 3/4 | Кол-во символов: 3179
Источник: https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html

Преимущества и недостатки

Душевые кабинки с трапами пользуются все возрастающей популярностью, тому есть масса причин. Среди прочего стоит отметить следующие их преимущества:

  • привлекательный дизайн;
  • минимум занимаемого места;
  • нет привязки к форме и размеру поддона;
  • простота уборки помещения;
  • высокая надежность и долговечность.

Стоит также упомянуть о сливном трапе как эффективном способе защиты от затопления ванной комнаты. Поскольку сток находится на уровне пола, поток воды из поврежденной трубы или в случае перелива из ванны устремится в канализацию, что позволит минимизировать возможные убытки.

К недостаткам подобного устройства можно отнести разве что сложность монтажа и высокие требования к качеству выполнения работ. Важно понимать, что все компоненты сливной системы скрыты внутри стяжки или под фальшполом, что заметно затрудняет ремонтные работы.

Блок: 4/8 | Кол-во символов: 868
Источник: https://GidPoVode.ru/dush/trap.html

Выбор и установка трапа

На сегодняшний день самым востребованным видом трапа под плитку является линейный, а потому рассмотрим подробнее его устройство, характеристики, технологию монтажа.

Характеристики и критерии выбора линейных трапов

Линейный трап под плитку

Конструкция линейного трапа достаточно проста:

  • металлический либо пластиковый цельнолитой желоб с сифоном;
  • съемные фильтрационные решетки;
  • регулируемые ножки;
  • крепежные элементы.

В зависимости от модификации, трап может монтироваться под плитку толщиной 5-7 мм и 8-12 мм, что обозначается буквами В и А, соответственно, на конце товарного кода. Декоративные решетки обычно в комплект не входят и подбираются отдельно. Производители выпускают трапы из нержавейки и пластика, причем особых различий, кроме срока службы, в эксплуатационных характеристиках нет. Пластиковые изделия гораздо легче и дешевле, и многие хозяева предпочитают для своей душевой именно их.

Видео — Трап для душа в полу под плитку Alcaplast APZ12

Технические характеристики линейного трапа:

  • длина желоба – 30-120 см;
  • общая высота – 9-15 см;
  • регулируемая высота сифона – 3,5-5 см;
  • пропускная способность 0,8-1 л/сек.

При выборе нужно отдавать предпочтение моделям с комбинированными затворами, в которых совмещены сухой и мокрый способ удерживания запахов. Такие конструкции признаны наиболее надежными.

Трап AlcaPlast APV1324 (комбинированный затвор SMART, с зажимным фланцем)

Рассмотрим, как работают комбинированные затворы. В корпусе сифона находится пластиковая вставка меньшего размера, состоящая из основания и двух стаканов по краям. Дно у стаканов выполнено в виде створок, которые под напором воды открываются наружу, то есть, вниз. Как только вода из стаканов выходит в сифон, створки под действием специального грузика возвращаются на место. Это сухой затвор.

Сам сифон разделен на три части – две боковых и отделение со сливным отверстием. Вода по желобу сначала направляется к центру трапа, стекает в стаканы, после чего попадает в боковые отделы сифона. Когда они заполнятся до определенного уровня, вода начнет переливаться через разделяющие бортики и стекать в центральный отдел, а оттуда – в канализацию. Но не весь объем, а лишь его часть – оставшаяся вода будет служить барьером для канализационных запахов. Это мокрый затвор.

Разумеется, можно приобрести трап с одним видом затвора и немного на этом сэкономить, но впоследствии такая экономия может обернуться большим разочарованием. При редком, нерегулярном использовании душа вода в гидрозатворе пересыхает либо застаивается, и в обоих случаях это является причиной появления стойкого неприятного запаха в помещении. Трапы с сухим затвором немного надежнее, но со временем удерживающие клапаны хуже справляются со своими функциями, и конструкцию приходится менять.

Еще одним важным критерием при выборе трапа является его пропускная способность. Здесь нужно учитывать особенности душевой системы, которую вы собираетесь устанавливать. Например, стандартный верхний душ диаметром 30 см обычно подает от 5 до 15 л в минуту, а каскадный душ – минимум 25 л. При этом специалисты рекомендуют подбирать пропускную способность с запасом, то есть, увеличить предполагаемый объем воды на 5-7%.

Душевые трапы, характеристики

Таблица. Популярные модели линейных трапов

Наименование Описание Размеры

TECE TECElinus

Немецкая модель с гидрозатвором и прямым выпуском. Выполнена из нержавеющей стали. Пропускная способность равняется 48 л в минуту, конструкция выдерживает нагрузку до 300 кг. В комплектацию входит сифон, опоры, гидроизолирующая прокладка. Длина 70 см.

Ширина 13,5 см.

Монтажная высота 9,5 см.

Диаметр подключения 50 мм.

AlcaPlast APZ1 300

Трап от компании AlcaPlast, Чехия. Конструкция выполнена из нержавеющей стали, оснащена гидрозатвором. Пропускная способность равняется 60 л в минуту. Вместо ножек используются специальные опоры по бокам желоба. Длина 36 см.

Ширина 12 см.

Монтажная высота 15,8 см.

Диаметр патрубка 50 мм.

ACO SHOWERDRAIN

Модель немецкого производства, выполнена из ABS пластика. Пропускная способность равняется 59 л в минуту, сифон оснащен гидрозатвором. Конструкция имеет боковой выпуск, легко разбирается для прочистки стока. Декоративная решетка не входит в комплект, ее нужно заказывать отдельно. Длина 78,5 см.

Ширина 13 см.

Монтажная высота 6,5 см.

Диаметр патрубка 50 мм.

Zorg Sanitary ZR T3

Еще одна популярная чешская модель с гидрозатвором и боковым выпуском. Материал изготовления – нержавеющая сталь. Пропускная способность равняется 35 л в минуту. Комплектуется сифоном, опорами, гидроизолирующей прокладкой. Длина 85 см.

Ширина 18 см.

Монтажная высота 12 см.

Диаметр патрубка 50 мм.

VIEGA VISIGN

Трап производства Германии, с улучшенными характеристиками. Конструкция имеет защиту от срыва затвора, компенсатор высоты, съемную погружную трубу, сетчатый фильтр. Пропускная способность равняется 48 л в минуту. Длина 60-90 см.

Ширина 12 см.

Монтажная высота 9-15 см.

Диаметр патрубка 50 мм.

Установка трапа своими руками

Установка линейного трапа имеет простую технологию, но требует определенных физических усилий и старания. Для начала необходимо выбрать оптимальное расположение трапа и подготовить основание: выровнять и утеплить пол, вывести сливную трубу с обязательным уклоном около 3 мм на погонный метр.

Совет. Выбирать местоположение трапа необходимо с таким расчетом, чтобы между ним и стеной можно было уложить кратное число плиток. Это упростит процесс облицовки, меньше придется плитку подрезать, и сам пол будет смотреться привлекательнее.

Перед началом монтажа следует проверить комплектацию изделия и убедиться, что все необходимые в работе элементы присутствуют:

  • желоб с сифоном, выполненный из пластика;
  • гидроизоляционная лента;
  • крепежи;
  • регулируемые ножки.

Шаг 1. Берут сифон, вставляют в него уплотнительную прокладку.

Установка прокладки

Шаг 2. Сверху укладывают желоб, совмещают сливные отверстия с сифоном, вставляют внутрь муфту.

Установка желоба

Установка муфты

Шаг 3. На подготовленное основание ставят собранную конструкцию, после чего разворачивают выпуск сифона так, чтобы он находился на прямой линии с выпуском канализационной трубы.

Установка трапа

Выпуск канализации и сифона на одной линии

Шаг 4. Закрывают отверстие на трапе специальной крышкой.

Установка заглушки

Шаг 5. Проверяют уклон пола уровнем – он должен быть не менее 2% от края стяжки до бортика желоба.

Проверка уклона

Шаг 6. К трапу приставляют ножки и отмеряют нужную высоту. После этого ножки раскручивают, обрезают ножовкой лишнее, снова собирают и устанавливают под желоб.

Ножки подрезают до нужной длины

Схема сборки

Шаг 7. Карандашом намечают на основании расположение ножек.

Наметка положения ножек

Шаг 8. Желоб снимают, обезжиривают его поверхность с тыльной стороны, отгибают по бокам скобы.

Обезжиривание

Шаг 9. С верхней плоскости ножек снимают защитные наклейки и укладывают сверху трап.

Необходимо снять наклейки

Трап приклеен к ножкам

Шаг 10. Замеряют точное расстояние от края патрубка до края сливной трубы.

Шаг 11. Пластиковую трубу, с помощью которой трап будет подсоединяться к сливу, обрезают ножовкой до нужной длины, края среза обрабатывают рашпилем.

Обрезка трубы, зачистка заусенцев

Шаг 12. Трубу соединяют с патрубком и сливной трубой, места соединения промазывают клеем для ПВХ изделий.

Подсоединение патрубка

Шаг 13. Проверяют уклон в сторону канализационного слива и горизонтальность самого трапа. При необходимости выполняют регулировку высоты при помощи гаек на ножках.

Проверка положения трапа

Шаг 14. Замешивают и заливают стяжку так, чтобы раствор доходил до края бортика желоба. Выравнивают поверхность стяжки правилом.

Заливка стяжки

Шаг 15. После высыхания стяжки поверхность трапа снова протирают и обезжиривают, затем наклеивают сверху гидроизолирующий материал. Гидроизоляция должна закрывать бортики желоба и выходить за пределы трапа на 10-15 см, в том числе и с заходом на стены.

Шаг 16. По периметру желоба с помощью крепежей фиксируют раму для решетки.

Фиксация рамы для решетки

Шаг 17. Поверхность стен и пола грунтуют, затем укладывают плитку.

Нанесение грунта перед отделочными работами

После высыхания плитки и ее затирки, трап тщательно протирают, снимают со сливного отверстия защитную крышку и укладывают декоративную решетку.

Видео — Трап для душа в полу под плитку

Блок: 4/4 | Кол-во символов: 8173
Источник: https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html

Трапик для душа – что это, и для чего его придумали

Трап для душа в полу под плиткой – это декорированное оформление отверстия для слива жидкости. Он популярен в зарубежных странах, в России такое оформление можно встретить в санаториях и больницах, а с последними модными тенденциями в квартирах.

Конструкция устройства для оттока воды

Сама конструкция производится из металла или пластика и довольно проста. Но прослужит она долго и обойдется дешево.

Состоит трап из следующих элементов:

  • Воронка с фильтром. Эта деталь принимает сливаемую воду, в ее нижней части есть выходной патрубок, который присоединяют к канализации.
  • Решетка для декора, которую можно легко демонтировать в любой момент. Она требуется для задержки грязи.
  • Сифон. Он нужен для создания гидрозаворота и является препятствием для проникновения запахов.

Устройство очень простое и легко подлежит отчистке.

Виды устройства

Трапики для слива воды могут быть нескольких видов и устанавливаются в любом месте душевой кабины.

Виды с разным изгибом трубы для выхода в стоки

Для установки на полу подойдет вертикальный или горизонтальный трап.

Обратите внимание! Обращайте внимание на направление трубы, идущей к канализации.

Различаются и виды гидрозатвора:

  • Обычный. Образуется прямо в сифоне, благодаря чему вода не высыхает даже при длительном неиспользовании душа, а значит и запах не проникает вовнутрь.
  • Трап с сухим затвором для душа. Это самый распространенный вариант, так как он обеспечивает абсолютную изоляцию от канализационных запахов.

Трап с обычным затвором

Трапик с сухим затвором

Не на последнем месте во время выбора приспособления стоит высота устройства, так как от нее зависит и уровень подъема пола. При этом чем выше, тем лучше пропускная способность. Самым распространенным и удобным вариантом является регулируемое приспособление.

Преимущества использования

Использование трапиков для душа имеет ряд достоинств:

  • Большое количество разнообразных вариантов по размеру и дизайну.
  • Внешне пространство станет шире в душевой кабине.
  • Даже в случае каких-либо аварийных ситуаций у вас всегда останется дополнительный напольный слив, чтобы не затопить свою квартиру и соседей.
  • Без поддона легче следить за гигиеной душевой кабины.

Вариант установки трапа

Единственным недостатком слива для душа в полу под плитку является сложность монтажа  по сравнению с обычной канализацией.

Блок: 2/5 | Кол-во символов: 2331
Источник: https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

Блок: 4/4 | Кол-во символов: 1319
Источник: https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Советы и рекомендации

Монтаж трапика – это выгодное решение для сохранности пространства в ванной. Он позволит сделать душевую кабину без поддона, при этом  правильный монтаж позволяет скрыть устройство, что делает общий вид душевой кабины еще привлекательнее.

Монтаж душевой кабины в построенной ванной комнате

Вы можете подобрать для себя оптимальный вариант трапа по стоимости и габаритом и расположить его по центру, в углу или возле стены. Сам монтаж не займет много времени, если проводить его на этапе строительства или капитального ремонта ванной комнаты.

Разные варианты трапиков

Если вы неуверены в своих силах, то всегда можно обратиться к услугам профессионалов, которые и трапик установят и плитку положат.

Экономьте время: отборные статьи каждую неделю по почте

Блок: 5/5 | Кол-во символов: 769
Источник: https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html

Оригинальные решения

Помимо основных разновидностей, существуют и оригинальные устройства, позволяющие создать действительно уникальную кабину. К примеру, слив можно сделать в углу душа. Это обеспечит хороший ток воды, но потребует сложной конфигурации пола, чтобы вода не застаивалась, поверхность должна иметь конический уклон.

Обратите внимание! Еще одной оригинальной конструкцией является скрытый щелевой слив. Он может быть реализован как щель вокруг одной из плиток пола.

Благодаря подобной форме слив практически незаметен, но имеет большую площадь водозабора.

Блок: 6/8 | Кол-во символов: 571
Источник: https://GidPoVode.ru/dush/trap.html

Кол-во блоков: 14 | Общее кол-во символов: 24601
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://sovet-ingenera.com/santeh/vanna/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 1 блоков из 6, кол-во символов 1644 (7%)
  2. https://HomeMyHome.ru/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 5, кол-во символов 3100 (13%)
  3. https://vanna-expert.ru/santekhnika/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 4, кол-во символов 11352 (46%)
  4. https://HouseChief.ru/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 2 блоков из 4, кол-во символов 1764 (7%)
  5. https://vannapedia.ru/rmnt/pol/trap-dlya-dusha-v-polu-pod-plitku.html: использовано 3 блоков из 5, кол-во символов 4636 (19%)
  6. https://GidPoVode.ru/dush/trap.html: использовано 3 блоков из 8, кол-во символов 2105 (9%)

виды, особенности, установка и критерии

На протяжении многих лет душ с трапом для слива в ванной комнате является мегапопулярным во многих странах Европы и Америки. У нас же, в связи с новыми тенденциями дизайна ванной и душевой комнат, только в последнее время этот вид душа завоёвывает свою популярность, и всё больше людей, особенно пожилого возраста, делающих ремонт, останавливают свой выбор на душевых кабинах без поддона.

Трапы: разновидности, назначения

Душ без поддона со сливом в полу имеет и другие преимущества:

  1. Множество вариаций на тему размеров и дизайна.
  2. Визуальный эффект расширения пространства душа.
  3. При аварийных ситуациях, неисправности сантехники либо вашей невнимательности у вас всегда будет дополнительный аварийный слив, который спасёт вас и ваших соседей от потопа.
  4. Гораздо проще становится уход за душевой кабиной, так как поддона у вас нет.

Единственным минусом душевой со сливом в напольной плитке будет отвод воды в канализацию, так как сделать сток в полу – довольно-таки сложно по сравнению с обычным выводом воды.

Виды отвода воды в душевой кабине

Сейчас существуют два вида отвода воды с пола – это трап и канал. Их различие лишь в водоприёмнике, точнее, в его форме. Трап представляет собой решётку в форме прямоугольника или квадрата, а канал — это удлинённый лоток возле душевых шторок. На сегодняшний момент более распространён такой отвод воды с помощью трапа.

Строение трапа

Эта система включает в себя трубу, через которую вода уходит в канализацию, сифон и решётку непосредственно для слива в полу. Располагаться трап может сразу при входе в кабинку также по её центру либо в любом другом месте, главное, сразу запланировать и сделать наклон для оттока воды. Помимо основной функции отвода воды в канализацию, с помощью трапа герметизируют стык с полом, фильтруется сток от мусора и соответственно защищает от засоров канализацию. Также вы в любое время можете произвести ревизию системы водоприёмника.

Изготавливаются трапы из стали, имеющей антикоррозионное свойство или металлопласта (очень прочного пластика). По конструкции это воронка, принимающая воду с фланцем и мембраной непроницаемой для воды. Воронка соединена с сифоном, фильтрующим мусор с помощью решётки и выполняющим свойство гидрозатвора. Уже из сифона вода сливается в трубу канализационной системы. Находящиеся на трапе и в сифоне решётки легко снимаются при необходимости ревизии и последующей очистки всей системы.

До покупки трапа необходимо определиться, подойдёт ли он по высоте к вашему полу, не имеет ли дефектов и сколов, проверить исправность крепежа. Дополнительно купить трубы и муфты соответствующего размера и диаметра.

Виды трапов

Рассмотрим два основных вида душевых трапов:

  1. С водным затвором. Они проще и соответственно более распространены, имеют низкую стоимость и в них пробкой, препятствующей запаху из канализации, является сама вода. Однако этот вид подразумевает много недостатков, таких как сырость, приводящая к образованию плесени на дверцах душевой кабинки, образование различных микробов, необходимость периодической дезинфекции помещения.
  2. С сухим затвором. В этом виде вода в полной мере уходит по трубе в канализацию, и не способствует росту грибка, микробов и плесени. Специальный клапан — это обычный шарик, находящийся в воронке и всплывающий благодаря своей лёгкости, открывая отверстие в сливе, когда в трап поступает вода. И шарик садится на место, препятствуя выходу из канализации воздуха, когда вода покидает трап. Однако и тут есть свои недостатки – с течением времени сам шарик зарастает мусором и перестаёт выполнять свою функцию. Также необходима чистка и профилактика стока, как и в предыдущем виде.

Монтаж душа с трапом

Сначала нужно понять, какая будет толщина каждого слоя пола в ванной комнате. Определим нижнюю точку пола по высоте самого трапа, так как он не должен быть выше пола. Потом определим где именно будем устанавливать, так как он должен находиться в соответствии с уровнем пола. Но если речь идёт о простой душевой кабинке слив можно устанавливать где угодно, но обычно это делается в углу.

Прокладка канализационной трубы и соединение её с концом трапа. Это элементарная работа, которая заключается в прокладывании к месту, где будет находиться слив, трубы и на её конец с помощью специального уплотнителя, крепится трап. Очень важно правильно зафиксировать его, это делается с помощью быстрозастывающего раствора типа алебастра. Хорошо закрепить нужно, чтобы при заливке стяжки, она сохранила своё положение, и не получилось наклона, который приведёт к засорам трубы.

Далее, надо заняться стяжкой пола. Для установки трапа нужна разуклонка – наклон плоскости пола должен обеспечивать слив воды. Делается разуклонка просто главное правильно расставить маяки. Рассмотрим самый распространённый пример, когда слив расположен по центру помещения. Берём трап за самую нижнюю точку стяжки и переносим её на стены уровнем, потом полученную отметку поднимем на 15— 20 мм — исходя из площади помещения.

Возьмём нити и протянем их от одного угла комнаты к другому углу трапа. В результате мы получим четыре нити, напоминающие грани перевёрнутой пирамиды. Установим маяки к этим нитям, но поставим их не в четырёх направлениях, а не в одном. И соответственно заливаем не одну плоскость, а четыре, отделённые друг от друга нитями. Маяки устанавливаем вдоль стен, которые служат основой грани пирамиды. Заливка стяжки проходит по очереди – от первой грани до четвёртой. Если помещение большое — таких граней может быть больше, но в основном это стандартные четыре плоскости.

Устанавливается трап в бетонную стяжку так, чтобы получился оптимальный наклон всего пола в душевой комнате, но не был выше керамической плитки. Напольная плитка в ванной комнате, не должна впитывать воду больше чем на 1,5% своей массы, тогда как у обычной плитки этот показатель может быть и 11%. Также плитка не должна быть гладкой, чтобы исключить возможность поскользнуться на мокром полу. При креплении плитки используют клей, создающий крепкое соединение плитки с полом, и не разрушающейся в условиях влажности. Между плитками швы затираются водостойкими затирками.

Трап для душа в полу под плитку

Установка трапа для душа в полу под плитку

При строительстве кабины без поддона возникает необходимость обустройства душевого трапа в полу под плиткой. Ремонт ванной комнаты потребует меньших затрат, если строительно-отделочные работы будут производиться своими руками. Чтобы выполнить все этапы правильно, нужно знать, из каких компонентов состоит встроенная в пол система слива.

Разновидности трапов, их особенности и отличия

Трап — прибор, используемый для отведения воды из встроенной душевой кабины. Сантехническая арматура производится из разных материалов.

Кроме отведения воды, трап улавливает мусор, предотвращает попадание зловонных газов в квартиру. Существуют устройства, размещаемые возле стены или в центре помещения.

Пристенный

Главное достоинство таких моделей — возможность скрытой установки. Их монтируют в крайней части помещения, решетка остается в стыке стены и пола. Узор напольного покрытия не нарушается. Уклон делают по направлению решетки, угол составляет 2 градуса. Пристенные трапы способны отводить больший объем воды, что отражается на цене.

Сантехнический прибор такого типа устанавливают при первичном или капитальном ремонте душевой и ванной комнат. Монтаж не вызывает затруднений.

Виды трапов для душа.

Точечный

Такой трап имеет компактные размеры. Сечение сливного отверстия редко превышает 15 см. Пропускная возможность ниже, чем у пристенных моделей (до 25 л в минуту). Самыми востребованными являются прямоугольные и квадратные изделия, сочетающиеся с напольной плиткой. Реже монтируют круглые изделия.

Точечный трап размещают на любом участке пола. При этом создают равномерный уклон в сторону сливной решетки.

Линейный

От классических моделей отличаются как внешним видом, так и конструктивными особенностями, к котором относят такие моменты:

  1. Строение водозаборного блока. Эта часть имеет вид узкого канала длиной 40-120 см. Он накрывается узкой защитной решеткой. Подсоединение к канализации осуществляют по прямой линии с незначительным уклоном, что считается хорошим вариантом при дефиците пространства в полу.
  2. Варианты размещения. Линейные трапы устанавливают по ширине или длине стационарной кабины. Допускается размещение возле входной двери. Уклон формируют по направлению к сливу.
  3. Скорость отведения стоков. Превышает таковую у предыдущих видов трапов, составляет 50 л в минуту. Этот вариант можно использовать для кабины с мощным душем.

Линейный трап для душа.

Основные критерии выбора трапа

При выборе встраиваемого в пол трапа учитывают такие моменты:

  1. Материал изготовления. Прибор должен быть долговечным, нечувствительным к механическим повреждениям. Края должны составлять надежные соединения с облицовкой пола.
  2. Направление канализационного отвода. Модели с вертикальным патрубком используют для обустройства душевых кабин в одноэтажных домах. Горизонтальный вывод подсоединяется к боковой части канализационной трубы. Этот универсальный прибор хорошо подойдет для квартиры.
  3. Размер соединительной муфты. Должен совпадать с диаметром патрубка канализационной трубы. Специалисты рекомендуют приобретать готовые комплекты, содержащие все необходимые для монтажа элементы. Предварительно выполняют пробную сборку.
  4. Наличие дефектов. Корпус и остальные детали не должны иметь трещин или других повреждений.
  5. Тип конструкции. Лучшим вариантом являются сборные модели. Это позволяет демонтировать верхние части, избавляя трубу от засора.
  6. Внешний вид. Декоративная накладка должна гармонировать с интерьером комнаты, по цвету и конструкции подходить к напольной плитке.

Устройство сифона и выводящего патрубка

Сифон предназначен для предотвращения попадания неприятных запахов в квартиру. Прибор снабжен гидрозатвором, который при длительном бездействии пересыхает. Поэтому система должна быть оборудована сухим затвором. В приборе такого типа присутствуют заслонки, закрывающие водосток. При попадании воды они сдвигаются. Трап встраивают в уже имеющийся пол. При отсутствии такой возможности строят постамент.

Где устанавливают трап для душа в полу под плитку

Место установки выбирают так, чтобы можно было укладывать целые плитки между ним и стеной. Это облегчает процесс отделочных работ. Пол приобретает привлекательный вид, остается меньше отходов материала.

Трапы для душа в полу под плитку

  • Код товара: 101396
  • Габариты (дшг): 65 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102546
  • Габариты (дшг): 85 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 63 л/мин
  • Код товара: 101398
  • Габариты (дшг): 65 x 12 x 7
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 35 л/мин
  • Код товара: 102544
  • Габариты (дшг): 105 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 63 л/мин
  • Код товара: 102214
  • Габариты (дшг): 85 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102545
  • Габариты (дшг): 75 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 63 л/мин
  • Код товара: 102242
  • Габариты (дшг): 85 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102244
  • Габариты (дшг): 105 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102547
  • Габариты (дшг): 95 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 63 л/мин
  • Код товара: 102215
  • Габариты (дшг): 95 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102241
  • Габариты (дшг): 75 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102249
  • Габариты (дшг): 85 x 12 x 7
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 35 л/мин
  • Код товара: 102246
  • Габариты (дшг): 30 x 12 x 7
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 35 л/мин
  • Код товара: 102252
  • Габариты (дшг): 115 x 12 x 7
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 35 л/мин
  • Код товара: 101404
  • Габариты (дшг): 65 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102211
  • Габариты (дшг): 30 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102212
  • Габариты (дшг): 55 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102213
  • Габариты (дшг): 75 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102216
  • Габариты (дшг): 105 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102217
  • Габариты (дшг): 115 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 60 л/мин
  • Код товара: 102239
  • Габариты (дшг): 30 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102240
  • Габариты (дшг): 55 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102243
  • Габариты (дшг): 95 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин
  • Код товара: 102245
  • Габариты (дшг): 115 x 12 x 10
  • Тип затвора: мокрый + сухой
  • Пропускная способность: 69 л/мин

Время работы операторов с 10.00 до 19.00
заказы через сайт принимаются 24/7

Душевой трап под плитку своими руками: особенности выбора и монтажа

Компактный душ без бортов – хорошая альтернатива привычной душевой кабине. Его можно установить самостоятельно в ходе ремонта по переоборудованию ванного помещения. Ключевым моментом монтажа станет обустройство душевого трапа под плитку. Зачем нужна эта конструкция, какую разновидность выбрать, и реально ли произвести монтаж самостоятельно? Читайте далее.

Что такое трап для душа в полу под плитку?

Трап – часть канализационной системы импровизированной душевой кабины. Он собирает израсходованную в процессе мытья воду и направляет ее в общий стоковый трубопровод.

Устройство может монтироваться в пол или поддон, при этом работает оно по принципу простейшего сифона. Благодаря системе переливов пространство постоянно заполнено водой, препятствующей проникновению в помещение неприятных запахов.

В конструкцию аппарата входят три основных элемента:

  • воронка-водоприемник с фланцем, куда поступают сточные воды;
  • съемная решетка, фильтрующая крупный сор;
  • сифон, создающий водный затвор внутри системы.

Трап размещают в специально созданном приямке – самой низкой точке напольного покрытия. Вода сюда поступает самотеком, обеспечивая удаление жидкости со всей площади поддона.

Виды душевых трапов под плитку

По конструктивным особенностям и принципу функционирования сливные устройства можно разделить на две группы:

  • с водным затвором – традиционный вариант, где роль пробки, задерживающей запахи, играет вода;
  • с сухим створом – снабжен клапаном в виде воронки с запорным шариком. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. При стекании жидкости клапан возвращается на место, предотвращая проникновение воздуха из канализации.

Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный).

Размещение трапа

Расположение проектируют еще до этапа монтажа душевой кабины. Высокий сифон, предполагающий большой уклон сливного канала, повысит пропускную способность системы. Если сифон будет расположен низко, с большим объемом жидкости он не справится.

Размещение трапа во многом зависит и от локализации канализационного стояка. Соответственно он может располагаться:

  • в одном из углов душевой – чаще это треугольное устройство, обеспечивающее угловой сток воды, самая эргономичная модель, не приковывающая к себе внимания;
  • в центре душевой – устройство прямоугольной или квадратной конфигурации. Для его установки необходимо обеспечить уклон пола или поддона со всех четырех сторон;
  • возле стены – отток узкой линейной формы, расположенный параллельно одной из стен, в сторону которой выполняется уклон. Это вариант тоже смотрится эстетично, гарантируя высокие пропускные свойства сливной системы.

В любом случае вопрос трап для душевой кабины под плитку какой лучше и выбор его расположения не имеет принципиального значения. Главное – соблюсти уклон в нужную сторону, иначе жидкость не будет эффективно удаляться.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

  • сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
  • click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

  • бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
  • гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
  • классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

Установка душевого трапа

Монтаж трапа на этапе строительства частного дома особых трудностей не представляет. Здесь можно изначально рассчитать разводку коммуникаций и добиться определенной толщины стяжки. В квартирах все сложнее – толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Действовать нужно грамотно и поэтапно.

Инструменты и материалы для работы

  • песок;
  • цемент;
  • пенополистирол;
  • демпферная лента;
  • изопласт;
  • плиточный клей;
  • кафель;
  • герметик;
  • строительный скотч;
  • затирка;
  • пластиковые трубы;
  • трап в полной комплектации;
  • винты.

Набор инструментов и приспособлений:

  • уровень, линейка и рулетка;
  • карандаш или маркер;
  • терка;
  • мастерок;
  • шпатель;
  • нож и ножницы;
  • плиткорез или кусачки;
  • отвертки и ключи;
  • правило.

Подготовка основания под трап

Работы начинают с прокладки сливной трубы и врезки ее в канализационную систему. При врезке соблюдают уровень уклона из расчета 2 см на 1 метр погонный. Щели в точке врезки заполняют пастой-герметиком.

Затем рассчитывают высоту стяжки, ориентируясь на ось врезанной в канализацию трубы. К высоте трапа добавляют толщину решетки и несколько сантиметров, приходящихся на уклон из расчета, указанного выше.

Непосредственно основание будет представлять собой черновую стяжку – на нее должно приходиться не меньше 3 см толщины. Стяжка должна быть облегченной, поэтому для ее обустройства используют пенобетон или керамзитобетон. Вдоль стен укладывают демпферную ленту и дожидаются полного высыхания бетона – по строительным нормам не менее 14 дней.

Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. На этом этапе предстоит определиться с расположением трапа с учетом плиточной облицовки. Решетка трапа должна располагаться симметрично относительно элементов кафеля.

Теплоизоляция пола

Согласно инструкции собирают трап в целостную конструкцию. Останется его закрепить на поверхности стяжки и соединить патрубок с отводной канализационной трубой. Теплоизоляционный слой создается так:

  1. Пенополистирольные листы разрезают на куски в соответствии с особенностями разводки коммуникаций на полу.
  2. Готовые листы укладывают на пол.
  3. По периметру материал проклеивают демпферной лентой.
  4. Стыки между кусками теплоизоляции проклеивают строительным скотчем.

Обустройство стяжки пола

На этом этапе заливают основной слой стяжки с формированием уклона. Ход работ:

  1. Пенополистирол закрывают армирующей сеткой.
  2. Устанавливают ориентиры-маяки, обозначающие уклон в сторону сливного отверстия.
  3. Готовят раствор из расчета 1 часть цемента на 3-4 части песка.
  4. Заливают готовым раствором поверхность так, чтобы сливное устройство было полностью покрыто смесью, но фланец остался открытым.
  5. Оставляют стяжку сохнуть минимум на 3 суток.

Гидроизоляция пола

В качестве гидроизоляционного материала рекомендуется использовать изопласт. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. По периметру отверстия слой гидроизоляции фиксируют винтами. При укладке гидроизоляции особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт.

Сифон с защитной решеткой соединяют с корпусом трапа посредством резинового уплотнительного кольца. Готовый гидроизоляционный слой заливают еще одним слоем стяжки, подготовленной из песка, воды и цемента. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия.

Мастера советуют сделать небольшой запас по высоте, позволяющий слегка приподнять уровень пола в процессе облицовки кафелем.

Укладка керамоплитки

Начинают укладывать кафель только после полного высыхания финишного слоя стяжки. Этот этап станет самым продолжительным – не менее 25 дней, а лучше – 42-43 дня.

Облицовка будет выглядеть более эстетично, если работы по укладке плитки проводить по направлению от сливного трапа к стенам душевой. Это поможет избежать подрезки элементов непосредственно у слива. Исключение составляет только трап круглой или овальной формы. Работать здесь следует очень аккуратно, тщательно подрезая кафель плиткорезом и придавая ему нужную конфигурацию.

Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Выдержать одинаковое расстояние между отдельными элементами керамики помогут специальные крестики. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной.

Уже через сутки плиточный клей подсохнет, и можно будет приступать к затирке межплиточного пространства. Для ванной подойдут только влагостойкие затирочные средства. Если все работы будут выполнены правильно, то на выходе получится ровный слой с решеткой трапа, расположенной на одном уровне с кафельным покрытием.

Полезные советы

  • При покупке сливного устройства следует выбирать модели с пропускной способностью минимум 1,5 л в секунду.
  • Составить оптимальную раскладку плитки нужно заранее при помощи компьютерной программы или вручную.
  • Размеры межплиточных швов не должны превышать 2-3 мм.
  • Решетку для трапа лучше выбирать металлическую, а не пластиковую. Стоит она дороже, зато прослужит дольше.
  • Затвердевающий в стяжке цемент рекомендуется периодически увлажнять и разравнивать теркой. Так поверхность получится более гладкой и крепкой.
  • Гидроизоляцию изопласт легко заменят жидкие обмазочные смеси – «Технопрок», «Эластомикс», «Эластопаз».
  • Если в душевой планируется монтировать современную систему «тропический ливень», есть смысл установить линейный трап. Он обладает наивысшими пропускными свойствами.

Душевой трап под плитку дает отличную возможность обустроить душевую в рамках ограниченного пространства. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно. При грамотно выполненных монтажно-строительных работах система будет работать стабильно и служить долго.

Обзор способов

Видео обзор

Объясняет юрист: Проблема душевого трапа и запрета на него

Чем рискуют те, кто игнорирует СНИП 2.04.01-85

Душ строительного исполнения — то есть такой, какой возводится в квартире по индивидуальному проекту, а не покупается в виде готовой кабины — проблемная перепланировка. По одним проектам ее можно согласовать, с другими гарантированы проблемы. По просьбе Houzz юрист, специализирующийся на согласованиях, объясняет: что критически важно учесть тем, кто собирается у станавливать трапы в квартире.

О каких трапах речь? Трапом называют дренажное отверстие со скрытым сифоном, через который организован сток воды из душевой кабины в канализацию. Применяется в душах строительного исполнения.

Зачем делают строительные кабины?
1. Обычно их используют для визуального облегчения образа душевой кабины. Вариант с готовой кабинкой фабричной сборки выглядит куда более громоздко. Кабина с микроскопическим или вовсе несуществующим поддоном — это сегодня едва ли не главный признак дизайнерского ремонта (в противовес любительскому ремонту с кабинкой из строймаркета).

2. Дизайнеры, в свою очередь, предлагают строительные поддоны не просто так. С их помощью решаются конкретные интерьерные задачи вроде организации дополнительной душевой в гостевом санузле (присмотритесь к фото: унитаз находится «внутри кабинки»). В Японии — это едва ли не самый типичный вариант планировки душевой. А в Америке аналогичным способом ставят в одном строительном поддоне и ванну, и душ: полежал в пене, вышел — и тут же обмылся под душем.

ОБ ЭТОМ…
На Houzz пару лет назад публиковалась статья, где дизайнеры объясняли задачи строительных кабин и то, как они решают проблему запрещенного трапа в душевой

3. Слив в пол помогает организовать безбарьерную душевую. Например, чтобы человек в коляске мог пользоваться ванной комнатой самостоятельно. Это удобно и если в доме живет ограниченный в подвижности пожилой человек, которого нужно закатить в душевую прямо на кресле.

А давно запретили трапы?
З апрет на трапы в многоквартирном доме действует почти 7 лет, с 2012-го года. Тогда в разделе «Внутренний водопровод и канализация зданий» СНиП 2.04.01-85 появилась фраза: «В ванных и душевых комнатах жилых зданий трапы не устанавливаются». С юридической точки зрения, это можно трактовать двояко: и как «застройщик не обязан это делать» и как «это категорически нельзя делать вообще».

Хорошо, а вторая причина?
Речь про недопустимое повышение нагрузки на плиту перекрытия. Коммуникации, как правило, заливаются в стяжку. Поскольку трубы, отводящие воду, будут спрятаны под полом, его уровень поднимется на 10 см минимум. Встречаются проекты и с повышением до 25 см. Конечно, сплошным бетоном этот объем никто не заливает. Но даже с учетом керамзита, стяжка потянет примерно на 200 кг/1 кв.м. Только каменные «готовые» поддоны весят столько же — не сравнить со стальными или акриловыми.

Так разве это нагрузка?
Смешно даже: 200 кг — это всего лишь ванна, наполненная до краев водой. Вы правы, нагрузку не назовешь критической. И уж конечно, «продавить» плиту, заливая трап бетоном, сложно. Но с Жилинспекцией спорить бесполезно . Тем более что есть совершенно легальные — согласуемые — альтернативы (о них далее).

С огласование душа-трапа — это обязательно?
В России да. Душ строительного исполнения со сливом в пол — это перепланировка, которую по закону нужно обязательно согласовывать. Если этого не сделать, то в будущем вы не сможете продать квартиру — для заключения сделки в Росреестре требуется технический паспорт. Его выдают в БТИ. Когда инспектор приедет к вам в квартиру для составления плана, он увидит переделки, выпишет вам штраф и обяжет все возвращать в первоначальное состояние. Не хочу запугивать, но в случае отказа — квартиру могут изъять по суду и продать с торгов (прецеденты были).

О незаконной перепланировке могут узнать, даже если вы не собираетесь переезжать. Придет сантехник из управляющей компании или старшая по дому заглянет подписать документы. В конце концов у соседей действительно начнет капать с потолка. Пусть бы и по другой причине (вроде забитой вентиляции или наклона плиты и залива от других соседей). Но когда в ходе рейда по квартирам обнаружат строительный поддон — виноватый «найдется» автоматически.

Факт: Сотрудники МЖИ выезжают на проверку по заявлению от любого из жителей или по заявлению от Управляющей компании.

А я уже купил квартиру со сливом в пол — что делать?
Бывает, что люди по незнанию покупают квартиры с несогласованной перепланировкой. Это возможно, если сделка оформлялась не по ипотеке (то есть не было дополнительного контроля от банка). Или предыдущий технический план квартиры на момент продажи был не старше 5 лет.

Если в квартире, которую вы купили, уже сделан душевой трап, выясните, был ли он согласован. Для этого достаточно обратиться в БТИ за техническим паспортом, составленным на последнюю дату инвентаризации. Если вы получаете на руки технический паспорт в черных линиях, соответствующий фактической планировке — значит, все в порядке. Если же техпаспорт составлен в красных линиях, то перепланировка не была согласована. Теперь вам придется решать эту проблему: платить штраф и переделывать душевую.

пошаговая схема установки 50 фото

Надоело спотыкаться о душевой поддон? Откажитесь от этой громоздкой конструкции в пользу удобной, стильной и эргономичной зоны с трапом для душа в полу под плиткой. Вода уходит в канализацию сквозь решетку, вмонтированную прямо в пол, а для защиты ванной от брызг, используют стеклянные кабины самых разных конфигураций. Вы можете выбрать полностью закрытый вариант с дверцей или ограничиться длинным защитным экраном, установив его параллельно стене.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

  • не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
  • поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
  • смотрится стильно и современно;
  • имеет пол из плитки, который значительно проще мыть и дезинфицировать;
  • не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
  • предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
  • позволяет отказаться от приобретения дорогостоящего устройства;
  • легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

Пристенный

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.

На что обратить внимание при выборе трапа

Производители предлагают самые разные типы сливных устройств. Они различаются по конструкции, по форме, по материалу изготовления. Чтобы не запутаться в обширном ассортименте трапов и выбрать изделие с оптимальными характеристиками, обратите внимание на следующие моменты:

  • материал – устройство должно обладать прочностью, устойчивостью к износу и обеспечивать плотное прилегание к напольному покрытию.
  • способ присоединения патрубка – выход в канализацию может иметь вертикальное или горизонтальное направление. Первый вариант оптимален для установки в частных домах. Второй – универсален. Он отлично подходит для канализаций многоквартирных домов, поскольку монтируется боком к водостоку;
  • диаметр муфты – должен совпадать с размером входного канализационного отверстия. Чаще всего диаметр входа равен 50 мм;
  • целостность изделия – оно не должно иметь повреждений – сколов или царапин;
  • тип конструкции – сборный вариант более удобен при обслуживании и чистке. Для получения доступа к трубопроводу достаточно демонтировать верхние детали;
  • тип затвора – при установке в неотапливаемом помещении, где душем будут пользоваться нерегулярно – к примеру, в ванной дачного домика, следует выбирать устройства с механическим или сухим затвором;
  • высота изделия – от этого зависит, на сколько придется поднимать уровень пола. Чем конструкция выше, тем лучше ее водопропускная способность. Удачное решение – трап с регулируемой высотой;
  • внешний вид сливной решетки. Панель должна обеспечивать прохождение достаточного количества воды, соответствовать стилю интерьера, гармонировать с финишной отделкой и подходить по размеру к элементам напольного покрытия.

Материал

К основным материалам для изготовления трапа относятся:

  • пластик – устройства отличаются доступной ценой, небольшим весом, простотой ухода. Материал устойчив к воздействию агрессивных чистящих средств, долговечен. Пластиковый трап может быть оснащен решеткой из того же материала или из более привлекательных и стильных – металла, стекла. Ножки могут быть регулируемыми — винтовыми или изготовленными из стальной ленты с перфорацией. Последние позволяют корректировать высоту изделия путем сгибания металла.
  • нержавеющая сталь – конструкции целиком состоят из стали, обладают повышенной прочностью и долговечностью. Такие трапы рекомендованы для детских организаций, оздоровительных центров, общественных бассейнов. Обычно их используют в учреждениях с повышенными требованиями к соблюдению гигиенических норм. Металлические решетки могут иметь форму квадрата, полосы. Стильное решение – щелевой лоток. Внутри он заполняется плиткой или мозаикой, которая использовалась для отделки пола. На виду остаются лишь едва заметные, аккуратные прорези.
  • чугун – оптимален для жестких эксплуатационных условий, поскольку обладает высокой стойкостью к коррозии. Срок службы таких конструкций может доходить до 50 лет. Они обладают высокой водопропускной способностью и идеально подходят для установки в бассейнах, прачечных, специальных лабораториях. Для отведения сточных вод – дождевых или хозяйственных, допускается применять только вертикальные трапы из чугуна Ду 100.

Размер и форма

Изделия представлены в виде различных геометрических фигур.

Небольшие точечные трапы могут иметь круглую, квадратную и даже треугольную форму. Овальные изделия также имеют место быть, правда, они не столь популярны и достаточно редки. Пристенные и линейные модели представлены в виде полос во всю длину стенки кабины.

Простые формы квадратных и прямоугольных моделей обеспечивают им большую востребованность, поскольку их проще сочетать с кафельной плиткой стандартных размеров. Удлиненные решетки лучше вписываются в отделку из крупных панелей керамогранита или мрамора.

Тип затвора

С целью преградить путь в помещение запахам из канализации конструкции трапа оборудуют специальными затворами. Существуют различные типы данных устройств. У каждого из них свой принцип работы.

Виды затворов:

  1. Гидравлический – запахи перекрываются с помощью остатков стекающей воды. Чтобы предотвратить ее замерзание такие затворы не используют в неотапливаемых помещениях – в летней бане или дачном домике. Если душ будет простаивать, вода испарится и запахи будут беспрепятственно проникать в помещение.
  2. Механический подойдет для душевых, в которых нет отопления. Управляется с помощью специального рычага. Если душ не планируется использовать в течение долгого времени, выход можно просто перекрыть.
  3. Универсальный – с обратным клапаном, который врезается в сливную трубу. Его задача – перекрыть трубу в аварийной ситуации и закрыть доступ в помещение запахам и водам из канализации.
  4. Сухой – оборудован специальной заслонкой, которая герметично закупоривает сток. Во время принятия душа вода сливается в трап, давит на затвор и отворяет заслонку.

Выделяют три вида сухих затворов:

  • маятник – льющийся поток давит на пластину. Она открывается и пропускает воду. После этого заслонка снова возвращается в прежнее положение и перекрывает проход;
  • поплавок – пробка под воздействием воды опускается. После того как ток воды прекращается, снова поднимается и закупоривает трубу;
  • мембрана – сжимается, когда на нее попадает вода.

Трап с сухим затвором – дорогое удовольствие по сравнению с гидравлическим аналогом. Его имеет смысл устанавливать в душевых, которые не используются каждый день – в гостевых санузлах или на даче.

Еще один тип затвора – комбинированный. Этот вариант представляет собой сочетание гидрозатвора с сухим.

Водопропускная способность

На выбор душевого трапа влияет конструкция установленной лейки. При использовании стандартных верхних распылителей подойдет точечная конструкция, обладающая пропускной способностью до 24 л/мин. Лейки типа «тропический дождь» требуют установки линейных и пристенных трапов способных отводить более 50 л/мин.

Не экономьте на отводящей установке. Иначе вода просто не будет успевать стекать и во время принятия душа ваши ноги всегда будут в мыльной жиже, что не слишком приятно. Кроме того это увеличивает вероятность засора.

Этапы самостоятельной установки

Если нет желания выделять дополнительные средства на услуги дизайнера и строительной бригады, можно обойтись собственными силами. Вам предстоит решить сложную и ответственную задача, но результат того стоит. Если четко следовать инструкции и соблюдать порядок выполнения работ, вы получите комфортную систему, безупречно выполняющую свои функции.

Необходимые материалы и инструменты

Если установка трапа была запланирована еще на этапе проектирования ремонта квартиры, то сделать монтаж будет проще. Стяжка должна обеспечивать возможность установить канализацию ниже окончательного уровня пола.

При выполнении работ своими руками вам не обойтись без:

  • рулетки и строительного уровня;
  • отвертки и комплекта ключей;
  • ударной дрели или перфоратора;
  • строительного миксера;
  • маячков для равномерной укладки стяжки;
  • валика с шипами для распределения состава;
  • плиткореза;
  • шпателей для укладки кафеля;
  • пистолета для герметика.

Необходимые материалы:

  • пластиковый или стальной трап;
  • стеклянные панели;
  • цементная смесь для приготовления раствора;
  • плиточный клей;
  • затирка для швов;
  • силиконовый герметик.

Подготовительные работы

На подготовительном этапе следует определиться с типом устанавливаемой системы и способом ее размещения.

Душевой трап можно установить:

  • в центре ванной комнаты. В этом случае необходимо обеспечить уклон к сливу со всех сторон. Это наиболее популярный вариант размещения трапа, так как он позволяет выбирать устройства любой формы – квадратной, прямоугольной, овальной;
  • по краю пола – понадобится организовать незаметный уклон по всей площади пола в сторону решетки. Это отличный вариант для установки прямоугольной решетки или щелевого лотка, обладающего высокой пропускной способностью и отличными эстетическими свойствами;
  • в углу – для такого расположения оптимально подойдет треугольная решетка.

Прокладка трубопровода канализации

Работы по разводке и монтажу канализационной системы являются достаточно сложным процессом. Прежде чем приступить к его выполнению требуется составить схему размещения ее элементов. При этом необходимо учесть особенности труб – диаметр, уклон, обеспечить отсутствие крутых поворотов и сильных изгибов. Чтобы разместить трубы под правильным углом, который обеспечит эффективны сток отработанных жидкостей необходимо учитывать их диаметр. Если он менее 50 мм, уровень уклона должен составлять 3%, от 50-100 мм достаточно будет 2%.

Для устройства системы канализации в ванной комнате рекомендуют использовать следующие виды труб:

  • полипропиленовые;
  • полиэтиленовые;
  • поливинилхлоридовые.

Для плотной фиксации мест соединения элементов понадобятся специальные муфты. Размер трубы зависит от близости сантехнического прибора к центральному стояку. Чем ближе они расположены друг к другу тем большего размера трубу можно использовать. Это правило актуально даже для ванных комнат небольшого размера. При грамотно выполненной разводке канализация будет эффективно функционировать долгое время.

Гидроизоляция

Это один из самых важных этапов работы. Чтобы предупредить возможное протекание пола, необходимо обеспечить хорошую гидроизоляцию. Лучше, чтобы она была многослойной.
Как правило, для этих целей применяют обмазочную технологию. Можно использовать битумную мастику, или специальный состав для гидроизоляции бассейнов. Наносим ее кистью в несколько слоев не только на пол, но и на нижнюю часть стены – приблизительно на 30 см в высоту. В результате образуется бесшовная эластичная пленка, непроницаемая для воды. Такая гидроизоляция обладает высокой степенью защиты.

Самое слабое место – углы. Их рекомендуют дополнительно проклеить полосами рулонной гидроизоляции после нанесения первого слоя мастики.

Если вы хотите защититься еще более основательно, можно сделать водонепроницаемый слой еще до обустройства стяжки. В этом случае используется рулонная гидроизоляция, которую наклеивают на слой обмазочного материала с заходом на стену в 30 см. Листы материала укладываются внахлест на расстояние 15 см. Места соединений тщательно промазываются мастикой.

Монтаж трапа

На следующем этапе устанавливается трап. Он монтируется на выбранное место и подключается ко входу в канализацию. При монтаже необходимо обеспечить уклон трубы для эффективного слива.

Последовательность выполнения работы. Вам потребуется:

  • снять с трапа декоративную панель и емкость для сбора мусора с сифона;
  • совместить трап с сифоном соблюдая правильность угла соединения;
  • оклеить строительным скотчем все декоративные поверхности;
  • установить крепление трапа;
  • подключить к конструкции трубу канализации формируя уклон в сторону стояка не менее 3 см на метр;
  • произвести монтаж трубы к стояку;
  • при необходимости присоединить дополнительную трубу, не забывая об уклоне;
  • отрегулировать положение трапа с помощью ножек или подручных средств;
  • обезжирить поверхность трапа;
  • зафиксировать устройство небольшим количеством разведенной смеси и оставить до застывания.

Теплоизоляция

На следующем этапе формируется слой теплоизоляции. На пол стелим плиты утеплителя. Подрезаем его таким образом, чтобы обложить зафиксированный трап. Прокладываем демпферную ленту из пенополистирола по всему периметру помещения. Ее функция – предотвратить потери тепла, не дать ему уходить в стены.

Соединения пенополистирола герметизируем скотчем, чтобы предупредить затекание бетона из стяжки. Щели большого размера забиваем кусочками материала и только после этого закрываем клейкой бумажной лентой. При желании сделать использование душа еще более комфортным на этом этапе можно установить систему «теплый пол».

Заливка стяжки

Поверх слоя утеплителя укладывается металлическая армирующая сетка с размером ячеек 10 кв. см и диаметром проволоки 3 мм. Ее вырезают точно по размеру пола.

Следующий этап – установка маяков. Пол в душевой зоне должен иметь уклон в сторону сливного устройства. Для правильной заливки стяжки необходимо выставить специальные маяки. С этой целью можно приобрести специальные конструкции или использовать обычные деревянные планки. Маяки устанавливают таким образом, чтобы задать поверхности необходимый уровень уклона.
Следующая задача – сориентировать чашу трапа относительно стен. В этом деле поможет строительный угольник.

После этого приступаем к формированию стяжки. Заливаем пол вместе с установленным сливом и трапом цементно-песчаным составом. Для изготовления смеси понадобится смешать 1 часть цемента с 3-4 частями песка. Марка цемента должна быть не ниже М400, а песок иметь крупнозернистую структуру. Для придания водоотталкивающих качеств следует дополнить состав необходимыми присадками.

На созревание раствора обычно уходит 28 дней. Бетонная стяжка требует ухода. В помещении нужно обеспечивать стабильный уровень влажности, предотвращать понижение температуры на уровне +20°C и воздействия направленных солнечных лучей. Рекомендуется накрыть поверхность стяжки пленкой и первые несколько дней смачивать водой.

Необходимо точно рассчитать толщину стяжки. При этом нужно учитывать толщину кафеля и плиточного клея. Если из-за конструктивных особенностей трапа требуется установить фланец, бетонная смесь должна укладываться вровень с ним.

Финишная отделка

Для облицовки пола в ванной комнате с душевой кабиной без поддона следует выбирать плитку с повышенной стойкостью к воздействию влаги. Укладку начинают выполнять от слива и продолжают до стен. Эта техника поможет красиво оформить место вокруг решетки, снизить вероятность ошибок и даст возможность использовать плитку любых размеров. Подрезанные детали не так заметны у стен, чем в центре композиции. Для таких проектов идеально подойдет мозаика. С ее помощью гораздо проще произвести облицовку и создать локальный уклон. Места подрезания мозаики абсолютно незаметны. Плитка укладывается на клей, при необходимости для выравнивания швов устанавливаются крестики. После этого промежутки затираются с помощью фуги. Затирочный состав можно подобрать в цвет плитки или ее узора.

Если для облицовки используется керамогранит подобная процедура не нужна. Этот материал соединяется без швов и образует ровную и гладкую поверхность.

Для того чтобы исключить протекание воды на стяжку в районе трапа, щель между корпусом устройства и плиточным покрытием герметизируют силиконом.

Остается собрать сифон и установить декоративную решетку. Ваша стильная душевая готова.

Заключение

Если вам надоело неудобное «корыто» в ванной, откажитесь от него. Установите душевую кабину с трапом и получите комфортное, просторное и современное пространство.

Трап для душа в полу под плитку: слив, как сделать самому

При обустройстве душевых кабин можно отдать предпочтение не дорогому готовому высокому душевому поддону, а более простой конструкции. А что может быть проще, чем декоративно оформленное отверстие в полу, через которое вода уходит в систему канализации. Такие устройства слива называют трапами, а монтировать их можно своими руками, ведь устройство и установка таких конструкций не слишком сложны. В статье мы поговорим о том, как своими руками обустроить в ванной комнате трап для душа в полу под плитку.

Подобная конструкция экономит место в ванной комнате, так как избавляет хозяев от необходимости установки ванны или душевой кабины с поддоном, а также, позволяет сэкономить деньги, которые могли быть потрачены на покупку уже готового поддона для душевой кабины, ведь трап нами устанавливается самостоятельно.

Что такое трап и для чего он предназначен

Простейший душевой трап представляет собой металлическое, пластиковое или металлопластиковое устройство, обеспечивающее сбор и отведение воды с пола душевой комнаты. Он удобен, имеет простую конструкцию, безотказен в работе, обладает невысокой стоимостью.

Конструктивно трап для душа в полу состоит из следующих компонентов:

  • водоприемная воронка с фланцем, в которую сливается вода из душа. В нижней части воронки имеется выходной патрубок для слива воды в канализацию. Фланец предназначен для крепления гидроизолирующей мембраны;
  • съемная декоративная решетка, предназначенная для фильтрации крупного мусора;
  • сифон, посредством которого создается гидрозатвор внутри сливного трапа. Гидрозатвор препятствует прохождению неприятных запахов в ванную комнату.
Устройство душевого трапа

Помимо сбора и отведения воды, трап сливной для душа выполняет такие полезные функции:

  • задерживает мусор, который может попасть в канализационную трубу и вызвать там засор;
  • предотвращает проникновение посторонних запахов в помещение благодаря имеющемуся внутри трапа гидрозатвору или сухому затвору;
  • дает возможность прочищать слив в случае его засорения.

Разновидности душевых трапов

Существует множество разновидностей сливных устройств подобного типа. Они отличаются своей высотой, формой, конструкцией. По форме решетки они могут быть круглыми, квадратными или прямоугольными. По конструкции различают точечные, линейные и пристенные устройства. Линейные трапы применяются преимущественно в углах комнаты и по ее краям. Точечные конструкции могут располагаться в любой точке помещения. Также трап для душа в полу под плитку может иметь вертикальный или горизонтальный выпуск. От расположения выпуска зависит направление подходящей к сливу канализационной трубы.

Различные виды трапов для душевого пола

Большинство трапов имеют обычный гидрозатвор, образующийся в сифоне. Однако недостатком такого устройства является то, что по мере высыхания воды, если душем долго не пользоваться, запахи начинают постепенно проникать в помещение.

В отличие от конструкций с гидрозатвором, устройства, имеющие сухой затвор, обеспечивают полную изоляцию помещения от канализации. Трап для душа с сухим затвором, помимо водного затвора, имеет несколько заслонок, под собственным весом перекрывающих канал. Когда они закрыты, запахи в комнату не проникают. При поступлении в сливной канал воды заслонки беспрепятственно ее пропускают, а затем снова закрываются.

На фото трап с сухим затвором

При выборе трапа внимание нужно обращать на его высоту. От высоты устройства будет зависеть то, насколько придется поднимать уровень пола около душа. Однако учитывайте, что, чем выше трап, тем лучше у него пропускная способность. Лучше всего покупать регулируемый трап. Его можно будет приспособить для любой высоты стяжки.

Расположение трапа

Сливной трап для пола располагают в наиболее удобном для этого месте ванной комнаты. Самое главное, чтобы он находился в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Он может быть расположен в следующих местах:

  1. По центру душевой комнаты или с небольшим смещением к одной из ее сторон. В этом случае уклон обеспечивают с четырех сторон.
  2. В углу. Такой слив не бросается в глаза, а небольшой уклон всей поверхности пола выполняют в двух плоскостях, обеспечивая сток именно к нужному углу. Таким образом, вода стекает именно в нужный угол, а не к одной из сторон подиума.Пример углового слива в душа
  3. Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они реже засоряются и отлично смотрятся на полу.

В процессе эксплуатации готовой кабинки может возникнуть потребность отремонтировать смеситель душевой кабины, ее поддон или слив. Как это сделать, читайте на нашем сайте.

А вы знаете о том, как установить полотенцесушитель в ванной самостоятельно? На эту тему у нас есть отдельный материал.

Рекомендации по выбору и установке сифонов для раковин есть тут.

Монтаж душевого трапа

Если вы монтируете трап на этапе строительства частного дома, то вопросов о том, как сделать слив в душе в полу, обычно не возникает. Слив устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы. Совсем другое дело обстоит с многоквартирными домами. Толщина стяжки в квартирах обычно недостаточная для обустройства такой конструкции. Поэтому хозяевам приходится поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон. Обычно достаточно высоты 12-15 см для размещения под таким помостом сифона и сливной трубы.

Результат работы может выглядеть вот так, если вместо плитки использовать мозаику

Изготавливают трап для душа в полу своими руками в следующей последовательности:

1. Вымеряют рулеткой местоположение трапа с таким расчетом, чтобы от него до стен можно было уложить кратное количество плиток (не забывая учитывать ширину межплиточных швов — порядка 2 мм). Так вам придется меньше их резать, да и внешний вид пола будет более эстетичным.

2. Трап посредством труб соединяют с канализационным сливом. Уклон сливной трубы должен выдерживаться не менее 3 см на погонный метр.

3. Если есть необходимость утеплить стяжку, то используются плиты пенопласта, имеющего плотность не менее 35 кг/куб. метр. Толщина пенопласта — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Совет: Экструдированный пенополистирол обладает большей твердостью, а также меньше подвержен воздействию влаги. Поэтому рекомендуется отдать предпочтение именно ему.

4. Поверх пенополистирола заливается бетонный раствор слоем около 4 см. Бетон должен заполнить все пространство до фланца трапа. Выравнивание раствора производится правилом.

5. Если пенополистирол не используется, то на черновой пол выкладывается слой бетонного раствора, который должен доходить до трапа.

6. Стяжка оставляется в таком состоянии до затвердевания раствора.

7. Из гидроизоляционного рулонного материала типа «Изопласт» или подобного изготавливается прокладка для фланца. Она должна с запасом перекрывать размеры фланца. Внутри прокладки вырезается отверстие, соответствующее внутреннему диаметру фланца.

8. Верхняя часть фланца укладывается на прокладку и прикручивается винтами к нижней части.

9. Поверхность стяжки покрывается слоем гидроизоляции. Перед укладкой материала в нем вырезается отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлестом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

10. В корпус трапа вставляется его внутренняя часть с сифоном.

11. Для правильной заливки бетона на поверхность выставляются направляющие пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола должен составлять порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

На заметку: В продаже имеются уже готовые системы для изготовления душевого трапа. Рейки у них имеют различную толщину, которая постепенно увеличивается по мере удаления от сливного отверстия, тем самым обеспечивается заданный уклон поверхности.

Вариант готовой конструкции для устройства трапа

12. Производится заливка второго слоя стяжки. Ее поверхность должна находиться ниже высоты сифона на толщину керамической плитки и слоя клея для плитки. Направляющие рейки оставляются в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают при помощи строительного инструмента.

Совет: Решетку трапа рекомендуется заклеить скотчем для защиты от раствора, а углы между стяжкой и стенами проклеить гидроизоляционной лентой.

Заливка стяжки с уклоном

13. Слив для душа в полу обкладывается влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придется подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Важно: Решетка трапа должна быть на одном уровне с поверхностью плитки или быть на пару миллиметров ниже.

14. Межплиточные швы затираются водостойкой затиркой, подобранной по цвету плитки.

15. Места, где плитка примыкает к корпусу трапа, необходимо заделать силиконовым герметиком.

16. На корпус трапа устанавливается и крепится защитная решетка.

Схема устройства сливного трапа точечного типаОдин из вариантов монтажа линейного трапа

Правильно изготовленный душевой трап способен увеличить объем ванной комнаты, сделать принятие душа наиболее комфортным, придать помещению оригинальности.

Установка трапа для душа своими руками видео

Здесь вы можете посмотреть видео по теме нашей статьи.

идей для душевого пола: какой линейный слив выбрать | Подрядчики по ремонту дома

Преимущества линейных душевых желобов

Нет сомнений в том, что линейные желоба для душа быстро становятся популярными среди домовладельцев во всем мире. Эти сливы, также известные как траншейные сливы, обладают именно этим: системой, похожей на траншею, которая использует поток воды и сливает ее одним непрерывным движением, чтобы ваш душ никогда не забивался и не забивался водой. Это идеальный выбор для душевых кабин, но также может использоваться для пристроенных душевых и ванн.

Знаете ли вы, что оригинальный дизайн линейных водостоков для розничной торговли был вдохновлен типами водостоков, используемых в ресторанах и раздевалках средней школы? Было обнаружено, что длинная желобообразная форма удлиненных водостоков более эффективно отсасывает воду.

Одним из самых больших преимуществ линейных желобов является то, что их можно разместить заподлицо со стенкой душа, что дает максимально гладкое пространство для ног. Эти сливы делают душ легко доступным, и на них нельзя споткнуться или наступить на них болезненно.

То, что душ наклоняется только в одном направлении, также является преимуществом. При использовании традиционных центральных водостоков душ должен медленно спускаться вниз со всех сторон, в конечном итоге достигая высшей точки в середине, где вода сливается. Но теперь, с линейными трапами, можно легко сделать только один наклон, сохранив при этом дизайн пола душа.

Есть также бесконечный выбор дизайнов. Эти водостоки легко адаптируются к внешнему виду любого дизайна.

Множество дизайнов ждут вашего выбора!

Независимо от того, какую марку или модель вы выберете, вы найдете все те же преимущества, от простоты установки до эффективности отвода воды. Кроме того, каждый тип трапа для душа в полу обладает дополнительными преимуществами, такими как гарантированная водонепроницаемость, защита от засорения и защита от протечек в результате неправильной установки.

Эти сливы предоставляют дополнительную свободу при настройке и установке в процессе работы. Вы можете выбрать, где вы хотите их установить, и они легко адаптируются к любому выбору пола для душа.Вариант облицовки плиткой позволит встроить слив в дизайн самого пола душа.

Линейный слив - отличный способ поддержать идею пола для душа. Этот выбор предлагает вам максимальную гибкость при мозговом штурме проекта ремонта ванной комнаты. Независимо от того, какой тип трапа вы выберете, вы можете быть уверены в степени защиты и долговечности, которые вы получите от линейного трапа для душа.

Это обзорный пост, созданный для демонстрации и продвижения других уважаемых подрядных компаний и их замечательных работ.Чтобы удалить любое из изображений, свяжитесь с нами, и мы будем рады это сделать.

Сливы для душа и пола, крышки и аксессуары

Ищете слив для душа на замену? Здесь вы обязательно найдете то, что вам нужно. Для акрила, стекловолокна и плитки подходящий слив в отделке по вашему выбору можно найти прямо здесь, на сайте PlumbingSupply.com®. Если вы ищете крышки водостока, нажмите здесь.

щелкните изображение ниже, чтобы перейти к этому разделу


Душевые трапы для кабин из акрила, стекловолокна или металла



Сливной слив для душа для сварки растворителем

Сменная защелкивающаяся сливная крышка Сменный винт на сливной крышке

Популярные наборы для слива ливня для стекловолоконных или акриловых душей





ABS Нерегулируемый слив общего назначения

Особенности:
  • Нерегулируемый слив общего назначения из ABS
  • Подходит для ширины более 3 дюймов.40 труба и внутренняя 4 "труба сч.40
  • Сетчатый фильтр из нержавеющей стали с наружным диаметром 4-7 / 8 "навинчивающийся
  • Может использоваться для дренажей в ландшафтных пешеходных дорожках или других применений, не связанных с движением транспорта, таких как гаражи, насосные станции, патио, навесы для хранения и т. Д.
  • Посмотреть размеры

Нерегулируемый слив общего назначения из ABS - 12,44 $


Ищете замену сливных крышек? Найдите их здесь


Слив для душевого поддона


В комплект переходника входит квадратный сетчатый фильтр из нержавеющей стали с защелкой - посмотреть размеры

Низкопрофильный слив душевого поддона - пластиковый обод: ABS

Особенности:
  • Устанавливается в труднодоступных местах - низкопрофильная конструкция
  • Нержавеющая сталь 4 "O.D. навинчиваемый фильтр
  • Отверстия для винтовых фильтров расположены на 3-3 / 8 "от центра к центру
  • Подходит для трубы ABS размером более 2 дюймов или 3 дюйма, Schedule 40 DWV
  • Для кафельных душевых кабин - имеет дренажные отверстия для облицовки поддона
  • Зажимное кольцо с 4 болтами из нержавеющей стали для вставки из латуни
    - предотвращает снятие изоляции
  • Корпус фильтра регулируется в зависимости от толщины поддона
  • Сделано в США

Низкопрофильный слив для душевого поддона - пластиковый обод - АБС ​​- $ 11.70

Запасной винтовой сетчатый фильтр с наружным диаметром 4 дюйма - нержавеющая сталь - 5,19 долл. США


Сливной поддон для душевого поддона с хромированной головкой и сетчатым фильтром: ПВХ


от Sioux Chief Особенности:
  • Качественный слив для душа с сеткой # 821-2PCP
  • Хромированный цинковый сетчатый фильтр и адаптер для головки
  • Адаптер головка / фланец, регулируется для различной толщины поддона
  • Резьбовые латунные вставки, отформованные в корпусе для крепления зажимного кольца
  • 2 "выпускная ступица приклеивается более 2" сорт.40 труба ПВХ
  • Размер отверстий сливной крышки фильтра 3-3 / 8 дюйма от центра до центра
  • Номинальная нагрузка фильтра: 500 фунтов.
  • Разработано, спроектировано и произведено в США
  • View Размеры трапа, облицованного плиткой
  • Дизайнерские сливные крышки 3 7/8 "круглые с 3 3/8" отверстиями для крепления от центра к центру доступны здесь

Круглый слив для душа с хромированным переходником и сетчатым фильтром - ПВХ - 35,23 $

Сменный хромированный адаптер для головки и фильтр - круглый - 29 долларов США.96



Сливной поддон для душа премиум-класса с литым металлическим кольцом и сетчатым фильтром: ПВХ


от Sioux Chief Особенности:
  • Добавьте роскоши своему кафельному душем
  • Премиум усиленное металлическое кольцо и сетчатый фильтр
  • Цельнолитой сетчатый фильтр и материал кольца
  • Адаптер головка / фланец, регулируется для различной толщины поддона
  • 2-дюймовая выходная ступица для сварки растворителем поверх 2-дюймовой ПВХ трубы Sch.40
  • Отверстия дренажной крышки фильтра 2-5 / 8 "от центра к центру
  • Номинальная нагрузка фильтра: 1000 фунтов.
  • Сделано в США
  • Посмотреть размеры сливного поддона премиум-класса
Только сменный литой фильтр премиум-класса и кольцо

Водоотводящий желоб для круглого плиточного пола 5-1 / 2 "- от Sioux Chief

Особенности:
  • Идеально для случаев, когда стандартного слива недостаточно!
  • Предназначен для облицованных плиткой душевых с несколькими головками или вариантами струи для тела
  • Подходит для трубы 3 "из ПВХ или АБС (укажите ниже)
  • Водоотводящий желоб круглый 5-1 / 2 "
  • На выбор: столешница из цельной никелевой бронзы или нержавеющей стали
  • Круглые дренажные комплекты рассчитаны на 11 штук.5 галлонов в минуту с допустимым напором 1/8 дюйма или 16,2 галлона в минуту с допустимым напором 1/4 дюйма
  • View Размеры трапа для душа с круглой плиткой 5-1 / 2 дюйма
  • Сделано в США

Квадратный слив для душа с плиточным полом 5-7 / 8 дюймов - от Sioux Chief

Особенности:
  • Идеально для случаев, когда стандартного слива недостаточно!
  • Предназначен для облицованных плиткой душевых с несколькими головками или вариантами струи для тела
  • Подходит для трубы 3 "из ПВХ или АБС (укажите ниже)
  • Трап квадратный 5-7 / 8 ", квадратный
  • На выбор столешница из цельной никель-бронзы или нержавеющей стали
  • Квадратные сливные комплекты рассчитаны на 19.9 галлонов в минуту с допустимым напором 1/8 дюйма или 27,5 галлонов в минуту с допустимым напором 1/4 дюйма
  • View Размеры трапа для душа с квадратной плиткой 5-7 / 8 дюймов
  • Сделано в США

Трапы для душа


Сделано в США

Чугунные желоба

Перейти к полному комплекту каркаса квадратной плитки во многих дизайнерских вариантах отделки


Сменные фильтры для сливного душа

Эти удобные маленькие ситечки отлично подходят для предотвращения стекания волос и другого мусора в канализацию душа.Их универсальность означает, что их также можно использовать везде, где требуется сливной фильтр - просто выберите размер имеющейся трубы (2 дюйма, 3 дюйма или 4 дюйма) и вставьте одну из них!



Душевые трапы Сопутствующие товары

Часто задаваемые вопросы

Q. «Какова цель быстрой проверки или утечки EZ test?»
A. Быстрый тест (A.K.A. EZ Test) душевые сливы имеют резьбу, позволяющую вставить тестовый ниппель и колпачок сверху слива для проверки на герметичность, или установщик может использовать надувной тестовый мяч.

Q. "Что такое коллектор или душевой поддон?"
A. Это горизонтальная поверхность, расположенная внизу душа. Коллектор обычно состоит из нескользящей поверхности, слегка наклоненной к центру или там, где расположен слив. В сочетании со стенками от трех до четырех дюймов по бокам цель вашей дренажной системы для душа - заставить воду течь в канализацию и спускаться по ней.

Q. «Почему некоторые из них указаны как дренажные системы без герметика? Разве они не нуждаются в герметизации для герметизации основания душа?»
А.Они называются сливами без герметика, потому что они подходят к дренажному трубопроводу и герметизированы внутренним компрессионным кольцом. До того, как появились современные водопроводные технологии, стоки нужно было заделать свинцом и дубом, чтобы герметизировать слив в трубе. Поскольку процесс свинца и дуба был исключен, они не используются для герметизации. Вам все равно понадобится герметик для уплотнения фланца слива для душа на поддоне.

Q. «Как я могу предотвратить засорение дренажных отверстий во время установки?»
А.Перед последним нанесением раствора положите немного мелкого гравия на просачивающиеся отверстия, чтобы раствор не покрыл их полностью.

Q. «Что такое PVD-покрытие?»
A. Покрытие с PVD-покрытием предотвращает коррозию, потускнение или обесцвечивание. Он развивается путем встраивания молекул глубоко в поверхность, создавая почти неразрывную связь. Этот процесс известен как физическое осаждение из паровой фазы (PVD).

Обратите внимание: Хотя мы стремимся к тому, чтобы каждый продукт, который мы помечаем как «Сделано в США», действительно на 100% произведен в США, также важно понимать, что иногда производители вносят изменения в свои продукты или различные Причины могут получать компоненты или материалы, которые они обычно закупают внутри страны у зарубежного поставщика - и они не обязательно сообщают дистрибьюторам (например, нам!), что они что-то изменили в продукте или месте его производства.

Если вы получили продукт, в котором на сайте PlumbingSupply.com® указано «Сделано в США», а в продукте указано, что он был произведен в другом месте, свяжитесь с нами. Мы с радостью заменим или вернем вашу покупку, чтобы вы остались довольны.


вернуться наверх ↑

Должен ли слив для душа совпадать с плиткой?

Каким вы представляете себе идеальный душ? С таким количеством доступных вариантов плитки для душа планирование вашего недавно реконструированного душа будет намного более гладким, если вы заранее примете несколько важных решений.Независимо от того, решите ли вы взяться за работу в одиночку или нанять подрядчика, вам нужно будет ответить на многие вопросы. Один из таких вопросов: «Должен ли мой слив для душа совпадать с плиткой?» Мы исследовали эту тему и несколько других тесно связанных тем, чтобы предоставить вам информацию о душевой плитке для душа, которая подойдет вам и всем вашим потребностям.

Плитка для душа не обязательно должна совпадать с водосточной трубой по функциональному назначению, но согласование настенной плитки душа с плиткой для пола или водостока может добавить изящный современный вид.Хотя нет четкого правила, должен ли слив для душа совпадать с плиткой, необходимо учитывать несколько факторов. Решая, покрывать ли стены той же плиткой, что и пол водостока, вы должны подумать о следующем:

  • Безопасность
  • Внешний вид
  • Конструкции уже установлены
  • Простота установки

Наряду с четырьмя пунктами, обсужденными выше, в ходе вашего проекта могут возникать другие связанные вопросы.Следует ли сливать слив и окружающую плитку на одном уровне? Слив какого размера мне следует использовать? Как выложить плитку вокруг существующего водостока? Как очистить область вокруг слива, если снять его невозможно? Чтобы получить ответы на все эти вопросы и информативное обсуждение многих аспектов плитки для душа, просто продолжайте читать!

Как согласовать слив для душа с плиткой

Безопасность

Плитка большего размера во влажном состоянии становится более скользкой. Если не использовать противоскользящую плитку или не обработать ее специально противоскользящим покрытием, плитка большего размера может привести к падению и травмам.Плитка меньшего размера с меньшим расстоянием между линиями затирки обеспечивает более безопасную и менее скользкую поверхность для душа. Если более крупная плитка обеспечивает желаемый вид для вашего душевого пространства, доступны противоскользящие наклейки в качестве альтернативы специальной обработке плитки или плитки.

Для получения дополнительной информации об этих противоскользящих полосах см. Этот продукт на Amazon.

Однако плитка любого размера может создать угрозу безопасности из-за скопления воды в местах, если есть высокие или низкие точки, когда плитка не полностью ровная.Обеспечение ровной поверхности перед началом вашего проекта обеспечит гладкую и безопасную поверхность.

Внешний вид

В то время как целостный вид стен и пола в душе может показаться привлекательным на начальном этапе, не исключайте полностью, что нужно сочетать настенную плитку большего размера с плиткой для пола меньшего размера. Небольшая плитка на полу в душевых может быть лучше для безопасности, но по нескольким причинам она не лучший вариант для покрытия стен. Поскольку линий затирки меньше, для отделки стен рекомендуется использовать большую плитку размером 12 дюймов или больше, чтобы душевая кабина казалась более просторной.Небольшая плитка на стене может сделать пространство загруженным и тесным, а также, вероятно, будет утомительной работой.

В качестве альтернативы подумайте о том, чтобы противопоставить традиционную большую настенную плитку более мелкой плитке с жирным рисунком для пола в душевой. Вращение плиток на боках может создать забавное вращение на обычной квадратной плитке. Смешивание и подгонка плиток также является отличным способом придать новый, современный вид и добавить маленькие и большие плитки в ваше душевое пространство.

Рассмотрите альтернативный слив, в который укладывают плитку, используемую для пола в душевой, для создания гладкого, непрерывного вида вашего пола в душевой.Слив плитки «исчезает» в остальной части кафельного пола.

Для получения дополнительной информации об этом желобе со съемной плиточной вставкой см. Этот продукт на Amazon.

Конструкции на месте

При ремонте душа необходимо учитывать конструкции, которые уже могут быть на месте. Будь то существующие стены, водосток или водопровод, которые нельзя удалить или которые вы хотите сохранить, должны быть приняты меры для компенсации существующих конструкций. Планирование должно быть выполнено перед реконструкцией любых существующих структур.Прежде чем начинать проект, изучите, как приспособить ваши конкретные существующие конструкции.

Если они подходящего размера, то уже имеющиеся водостоки можно без труда облицевать плиткой. Если настенная плитка уложена и вы хотите покрыть пол ретилином, следует позаботиться о том, чтобы напольная плитка в какой-то степени согласовывалась с уже установленной плиткой и подходила к существующей настенной плитке.

Простота установки

Tile обычно имеет репутацию довольно простого в установке.Большинство мастеров своими руками могут сделать свой собственный пол для душа и душа, особенно на уроке, который обычно предлагают в вашем местном магазине товаров для дома. Плитки меньшего размера сложнее установить и укладываются дольше, чем плитки большего размера. Если вы планируете смешивать и сочетать плитки для создания узора, спланировать узор на плоской поверхности следует заранее.

Должен ли слив душа быть заподлицо с плиткой?

Да, слив на полу душа должен быть на одном уровне с плиткой вокруг него в том месте, где они встречаются.Однако, по мнению экспертов, точечные или центральные водостоки в плитке требуют уклона в 1/4 дюйма на квадратный фут со всех четырех сторон водостока. Для линейного слива требуется, чтобы пол в душевой имел наклон в направлении слива. В любом случае слив должен быть в самой нижней точке душа, но все же на одном уровне с плиткой в ​​месте слива и места встречи плитки.

Какой размер трапа нужен для душа?

Для большинства душевых необходим 2-дюймовый дренаж, чтобы соответствовать 2-дюймовой трубе, которая рекомендуется.Если 1-1 / 2-дюймовая труба уже установлена, подумайте о замене ее на 2-дюймовую трубу, так как 2-дюймовая труба обеспечит более быстрый слив. Замена водопровода или труб может показаться сложной задачей, но этот выбор может стоить ваших денег, поскольку душевые кабины являются зонами повышенного риска затопления. 2-дюймовая труба позволяет надлежащим образом предотвращать повреждения от наводнения за счет более эффективного слива.

Как выложить плитку вокруг трапа для душа?

Укладка плитки вокруг трапа для душа может быть выполнена несколькими способами в зависимости от того, какой слив вы выберете или который уже установлен.Есть два типа душевых желобов: точечный или центральный и линейный. Мы обсудим, как лучше всего облицевать оба типа водостоков.

Точечный или центральный слив

В большинстве традиционных душевых полов используется точечный или центральный слив. Точечный или центральный слив могут быть круглыми или квадратными и обычно расположены в центре пола душа, но могут располагаться в любом месте душа, если пол имеет уклон 1/4 дюйма на один квадратный фут во всех четырех направлениях от слива. . По этой причине при укладке плитки вокруг центрального или точечного водостока может пригодиться плитка меньшего размера.

Трапы линейные

Для менее традиционного типа слива, чем обычный центральный слив, рассмотрите возможность использования линейного слива. Линейные сливы обычно располагаются вдоль стены на полу душа, как на примере ниже. Линейные трапы обеспечивают эффективный дренаж и имеют элегантный современный вид.

В отличие от точечных или центральных водостоков, представленных выше, углы наклона для линейных водостоков не обязательно должны быть такими точными или разнонаправленными. Достаточно небольшого уклона пола в сторону слива.По этой причине при укладке плиткой вокруг линейных водостоков легче использовать плитку немного большего размера.

Для получения дополнительной информации об этом линейном желобе для душа см. Этот продукт на Amazon.

Как очистить несъемный слив в душевой?

Если вынуть слив из душа невозможно, вы можете предпринять шаги, чтобы обеспечить максимальную чистоту водостока, оставив при этом водопровод на месте. Начните с удаления любых волосяных пробок с помощью длинного инструмента, такого как отвертка или тонкие плоскогубцы, чтобы вытащить волосы и другой мусор, который может прилипнуть к волосам.Вылейте уксус и пищевую соду в канализацию и промойте большим количеством горячей воды.

Если сочетание уксуса и пищевой соды не подходит для дренажа, в большинстве магазинов можно приобрести более сильные химические средства для удаления засоров. Для устранения устойчивых засоров может потребоваться поршень или профессиональный сантехник.

Заключительные слова

Облицовка душевого пространства в ванной комнате может добавить ценности и элегантности вашему дому. Выбор плитки для душа может показаться сложной задачей, если сначала не были учтены определенные факторы.Принятие этих нескольких важных решений перед тем, как приступить к проекту облицовки душевой плиткой, может изменить мир к лучшему и сэкономить ваше время и деньги.

Чтобы получить последние советы перед тем, как приступить к работе над проектами ванной комнаты, ознакомьтесь с нашими публикациями по теме:

Матовая или глянцевая плитка для душа лучше?

Маленькая ванна для переоборудования в душевую кабину - сколько стоит?

Выбор правильного желоба

Фотография Brilliant Eye на Shutterstock

Если вы модернизируете свою ванную комнату, чтобы включить в нее отдельный душ, подумайте, какой тип трапа вы хотите использовать, прежде чем начинать строительство.Выбор правильного типа слива может упростить очистку слива и предотвратить попадание волос и засоров мыла в ваш день.

Такая простая вещь, как выбор трапа для душа, кажется несущественным решением, но это не так. Следующие советы помогут вам понять разницу между различными типами сливов для душа и чем сливы для душа отличаются от желобов для ванны.

Если вы не уверены, какой тип слива лучше всего подойдет для душа, обратитесь в bluefrog Plumbing + Drain сегодня.Мы устанавливаем водостоки и арматуру и предоставляем отличные услуги по очистке канализации .

Разница между ванной и сливом для душа

Когда дело доходит до выбора ванны или трапа для душа, подумайте, насколько тип трапа выдержит обычную чистку трапа . В душе есть слив в полу, который удаляет сточные воды, пока вы моетесь сами. В случае слива ванны вы должны открывать и закрывать слив, чтобы вода оставалась или позволяла ей вытекать. Для этого нужен подъемно-поворотный механизм.

Когда вы нажимаете на нее и поворачиваете по часовой стрелке, слив закрывается. Чтобы открыть слив, нужно приподнять, повернув механизм против часовой стрелки. Иногда в ваннах есть рычаги, которые открывают и закрывают слив. В зависимости от ваших личных предпочтений слив для душа зачастую проще.

Размер трубного соединения

Отдельные душевые кабины и ванны также имеют соединения разных размеров. Комбинированный слив для душа и ванны обычно использует 2-дюймовое соединение с трубами, отводящими использованную воду.И наоборот, для слива ванны используется соединение диаметром 1 ½ дюйма. Влияние размера на очистку слива зависит от типа механизма, который вы используете для предотвращения засорения. Поскольку слив для душа - это слив в полу, вы можете выбрать такой, который будет улавливать волосы и другой мусор до того, как попадет в ваши трубы.

Подключения

Душевые трапы определенно включают в себя преимущества, когда дело доходит до предотвращения дорогостоящей чистки и прочистки трапов. Им не нужен трубопровод от душа к канализации в вашем доме, как это требуется для ванн.

Создайте свой душ по коду

bluefrog Plumbing + Drain нанимает технических специалистов, знакомых с местными правилами водоснабжения. Если вы планируете переделать ванну в отдельную душевую кабину или наоборот, наймите местных специалистов.

Без правильного типа слива и соединений сточные воды могут накапливаться под душем, вызывая опасность для здоровья и неприятные запахи. Сидячие сточные воды также могут привести к засорам, что потребует услуг по очистке канализации.

Основные категории душевых желобов

Существует огромное количество типов душевых желобов.Однако в основном они делятся на две категории: линейные и точечные дрены. Точечные сливы составляют большинство душевых водостоков. Расположенные посередине пола, они собирают воду с пола, который наклонен к сливу.

Если вы используете квадратную плитку, поищите водосток с квадратным концом, который будет соответствовать эстетическим целям. Это также упрощает плотное прилегание плитки к водостоку. С квадратным сливом вы можете лучше поместиться, что упрощает очистку слива .

Линейные трапы длинные и узкие.Если вы хотите добавить драматизма в свой душ, выберите линейный слив. Этот вид приобрел популярность в последние годы, но все еще выделяется. Хотя вы можете установить их посередине пола, обычно они идут вдоль одной стены. Пол будет иметь равномерный уклон к линейному водостоку. Некоторые из них имеют длину 72 дюйма в более привлекательных душах.

Оба типа сливают воду эффективно, но точечные сливы, как правило, дешевле в установке.

Большая плитка или маленькая плитка

Линейные водостоки дают больше свободы при выборе размера плитки.Это связано с тем, что пол имеет равномерный уклон, и вы можете выбрать подходящий размер и стиль плитки. Многие домовладельцы отдают предпочтение плитке больших размеров, чтобы душевая кабина соответствовала остальной части ванной комнаты. Плитка большего размера также увеличивает пространство.

Для точечного слива вам потребуются плитки меньшего размера, чтобы создать воронку для правильного слива и предотвращения засоров. Если вас устраивает плитка 4 ″ x 4 ″, точечный слив может удовлетворить ваши потребности. Имейте в виду, что плитка должна лежать ровно, а пол с уклоном имеет более одного уклона.Если вы хотите использовать плитку меньшего размера для создания причудливого рисунка, точечный слив станет идеальным выбором для вашей ванной комнаты.

bluefrog Специалисты по сантехнике + сливу могут установить слив для вашего душа независимо от того, какой слив вы выберете. Мы также можем помочь вам определить, достаточно ли уклон плитки для душа подходит для выбранного вами точечного или линейного водостока.

Если вам нужна услуга по очистке канализации или засорению, мы на расстоянии одного телефонного звонка!

Решетка какого типа вам нужна?

После того, как вы приземлитесь на точечный или линейный слив, вам все равно придется выбрать стиль решетки.Домовладельцы обычно выбирают стиль, который сочетается с отделкой другой сантехники. Если у вас хромированные краны, выберите подходящую решетку для слива.

Решетка с облицовкой плиткой позволяет облицевать слив той же плиткой, что и для душа. Вода стекает по краям, и пол в душевой кабине выглядит бесшовно.

С точки зрения технического обслуживания рекомендуется выбрать решетку, которая остается на месте, но которую сантехник может легко снять для очистки канализации.

Услуги по очистке канализации от bluefrog Plumbing + Drain

bluefrog Plumbing + Drain - сантехническая компания полного цикла. Если вам требуется очистка канализации, установка или другие сантехнические услуги, мы здесь для вас. Звоните нам, если вам нужно установить водонагреватель, если у вас есть утечка в канализации или водопроводе, а также для аварийного водопровода в любое время дня и ночи.

3 варианта душевых поддонов для установки на массивный плиточный пол

Если ваша следующая модификация ванной комнаты будет включать в себя ванну или сборную душевую кабину из стекловолокна, то установка будет довольно простой.Но если вы подумываете об установке плитки для душа на полу , вам нужно принять некоторые решения, когда дело доходит до вашего метода укладки.

3 Популярные варианты индивидуального поддона

Все три метода приведут к установке профессионального уровня, но выбор, который вы выберете, будет зависеть от того, сколько труда вы готовы вложить (или заплатить), и насколько индивидуальной должна быть работа.

Вариант 1: Традиционный грязевой поддон

Это традиционный подход к подготовке пола для душа, требующий определенных усилий.У нас есть отличная статья от начала и до конца, Установка герметичного поддона для душа , о процессе, но вот что в нее входит:

После грубого обрамления душа тонкий слой портландцемента и песка (он же «грязь»), достаточно влажный, чтобы склеиваться, укладывается на черный пол и укладывается в сторону регулируемого слива в центре или на линейный сток по одному из краев. Затем на слой войлочной бумаги (иногда называемой «битумной бумагой») укладывается гидроизоляционная мембрана (часто используется продукт под названием Chloroloy), покрывающая наклонный слой грязи и соединяющаяся с фланцем регулируемого слива.Мембрана также выступает на несколько дюймов вверх по стенкам каркаса душа, создавая водонепроницаемую ванну. Оттуда к каркасу стены прикрепляются листы плиточного щита, а поверх мембраны наносится еще 2-3-дюймовый слой портландцемента и песка с уклоном в сторону дренажа. Как только верхний слой цемента высохнет, плитку можно приклеить к новой сковороде с помощью тонкого цемента. Если слив находится в центре, выбранная вами плитка не может быть больше 4 дюймов в ширину. Если больше, плитки не будут соответствовать пологому наклону грязевого поддона.Если вам не терпится получить более крупную плитку и меньше затирочных швов, рассмотрите вариант линейного слива, упомянутый выше, который не ограничит вас, когда дело доходит до размера плитки. Обратите внимание, что есть компании, которые продают формы, которые помогают получить правильный уклон. Этот вариант может быть хорошим выбором для тех, кто нервничает по поводу своих навыков работы с сухим строительным раствором. И хотя его часто используют для небольших душевых кабин, он отлично подходит и для более крупных установок, например, , заменяющих ванну на душ .

Вариант 2: грязевой поддон с тонким слоем

Представьте себе концепцию традиционного грязевого поддона, но вместо того, чтобы помещать мембрану под толстый слой грязи, вы кладете ее поверх грязи. Такова концепция установки грязевого поддона на тонком слое. Затем плитка приклеивается к верхней части мембраны с помощью тонкого цемента. Обратите внимание, что наклонный грязевой слой по-прежнему обеспечивает дренаж, как и в традиционном поддоне, но грязевой поддон не будет насыщаться.

Почему это важно? Потому что, если мембрана под толстым слоем грязи установлена ​​без надлежащего наклона или механизм слива в регулируемом сливе заблокирован, вода просто будет сидеть в слое раствора и никогда не высохнет, и это может привести к проблемам с разрушением раствора или хуже. .Еще одно преимущество заключается в том, что при установке с тонким слоем у вас будет только один слой раствора вместо двух, что означает меньше времени на ожидание, пока раствор затвердеет (около 24 часов), и устраняет вес раствора. Этот подход с использованием тонкого слоя грязи также является методом выбора при строительстве безбарьерной ванны, когда пол ванной комнаты соединяется непосредственно с полом душа, а не разделяется бордюром (см. A Наклонный пол для барьера -Free Bath , а также нашу полную серию видео по той же теме: Плитка безбарьерной ванной комнаты ).

Вариант 3: Форма лотка с предварительным уклоном, готовая для плитки

Правильный уклон слоя раствора не является необоснованно трудным, но есть способы сделать это неправильно, особенно если это ваша первая попытка работы с сухим раствором. Ранее я упоминал о варианте формы, позволяющей создать идеальный уклон. Еще более простой вариант - полностью избавиться от грязи и выбрать наклонный душевой поддон, на который уже нанесен гидроизоляционный слой. Эти сковороды производятся несколькими компаниями (две из них - Noble и Schluter), они могут быть из пенопласта или пластика и доступны в различных формах и размерах. Tile Redi - одна из компаний, которая производит эти душевые поддоны как стандартных, так и нестандартных размеров. Мы не публиковали полноформатных статей об этих наборах просто потому, что это очень специфические продукты с собственными подробными инструкциями по эксплуатации, но они довольно популярны и просты в использовании. После приклеивания предварительно наклонного основания к черновому полу, а затем предварительно приклеенная гидроизоляционная мембрана поддона интегрируется с гидроизоляцией стен, и поверхность готова к облицовке плиткой. Этот метод обычно намного дороже, чем традиционный или тонкослойный подход, но он дает более предсказуемые результаты.

Когда у вас есть сковорода, пора переходить к плитке

Вот несколько видеороликов и статей, в которых показаны все шаги, необходимые для выполнения качественной укладки плитки:

Серия видео : Облицовка безбарьерной ванной комнаты плиткой - Посмотрите весь процесс укладки, от основания из раствора до плитки и линейного водостока.

Переход на плиточный душ - Узнайте у профессионального плиточника, как снять старую ванну и заменить ее индивидуальной плиточной душевой кабиной.

Могу ли я выложить плитку на облицованный плиткой поддон для душа? Профессиональный плиточник дает советы по прочной установке без удаления существующей плитки.

Гидроизоляция окна в душевой, выложенной плиткой - Есть несколько разных подходов к этому проекту.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как установить слив для душа

Как установить слив для душа компрессионного типа

Водоотводящие желоба компрессионного типа крепятся к водосточным трубам с помощью компрессионных шайб и гаек.Этот стиль, как правило, легче установить, чем сливы, приклеенные растворителем, особенно если у вас нет доступа в подвал или в пространство под душевым поддоном. Сливные узлы компрессионного типа доступны из АБС, ПВХ или латуни, хотя ПВХ постепенно становится наиболее популярным. Любой из этих материалов можно использовать со стальными, стекловолоконными или акриловыми душевыми поддонами.

При установке компрессионного слива для душа сливной фитинг обычно устанавливается в душевой поддон до того, как основание будет установлено на место.

Андреас Шлегель / Getty Images
  1. Обрезка водосточной трубы

    Для фитинга слива душа компрессионного типа водосточная труба должна доходить примерно на 3/4 - 1 дюйм ниже кромки слива душа (следуйте рекомендациям производителя). Возможно, вам придется проверить поддон для душа, чтобы отметить нужную высоту, а затем снять основание, чтобы разрезать трубу.

    Обрезать сливную трубу можно ножовкой или резаком для пластиковых труб. Если вы используете ножовку, убедитесь, что пропил ровный и ровный.

  2. Присоедините сливной узел

    Нанесите полоску силиконового герметика вокруг верхнего фланца сливного отверстия душа, затем вставьте сливной узел в отверстие. Надеть резиновую уплотнительную шайбу и картонную фрикционную шайбу на патрубок сливного узла из-под душевого поддона. Навинтите крепежную гайку на патрубок и затяните ее плоскогубцами.

    Сотрите излишки герметика, просочившиеся вокруг сливного узла.

  3. Установите поддон для душа

    Осторожно установите душевой поддон так, чтобы сливная труба заходила в сливной узел.

  4. Вставьте компрессионную прокладку

    Вставьте компрессионную прокладку из мягкой резины в сливное отверстие так, чтобы она плотно прилегала к сливной трубе. Вверните стяжную гайку в сливное отверстие и затяните ее. Сливные фитинги компрессионного типа обычно поставляются с инструментом, который поможет вам затянуть гайку изнутри слива.Когда вы затягиваете, резиновое уплотнение прижимается к сливной трубе, создавая водонепроницаемое уплотнение.

    Установите решетку над сливным отверстием. Перед тем, как принять душ, дайте силикону застыть в течение 24 часов.

Как установить слив для душа, склеенный растворителем

Сливные узлы, склеенные растворителем, рекомендуются только тогда, когда у вас есть доступ под душем из недостроенного подвала или подполья. Если у вас нет такого доступа, лучшим выбором будет сборка слива компрессионного типа.

Склеенные растворителем душевые трапы обычно изготавливаются из ПВХ-пластика, хотя в старых моделях может использоваться АБС-пластик. Если у вас пластиковая водосточная труба, убедитесь, что слив для душа соответствует типу пластика в водосточной системе. Подобно желобам компрессионного типа, этот тип можно использовать со стальными, стеклопластиковыми и акриловыми душевыми поддонами.

При использовании фитингов, склеенных с помощью растворителя, может быть сложнее правильно измерить размер трубы, поэтому обязательно тщательно измерьте и проверьте детали перед склеиванием.

BrilliantEye / Getty Images
  1. Отрегулируйте сливную трубу

    Следуйте рекомендациям производителя по установке сливной трубы на нужную высоту. Для многих сливных фитингов это означает обрезку трубы на точном уровне чернового пола.

  2. Подготовьте сливной узел

    Большинство сливных кранов для душа состоит из нескольких частей: крышки фильтра; верхняя часть корпуса, выступающая вниз через сливное отверстие в душевом поддоне; и нижнюю деталь с внутренней резьбой, которая навинчивается на верхнюю часть корпуса, с гладкой внутренней резьбой, приклеенной к сливной трубе.

    Начните с разборки всех частей сливного узла. Осторожно отложите картонную фрикционную шайбу и резиновую уплотнительную шайбу.

  3. Вставьте верхнюю часть сливного узла

    Нанесите полоску силиконового герметика вокруг фланца сливного отверстия душа. Немедленно вставьте верхнюю часть сливного узла в сливное отверстие и прижмите.

  4. Закрепите сливной узел

    Под душевым поддоном поместите резиновую уплотнительную прокладку, а затем бумажную фрикционную прокладку на наружную резьбу верхней части корпуса.Затем навинтите нижнюю часть сливного узла на верхнюю часть. Затяните сливной узел, скручивая детали вместе, пока силикон не просочится между фланцем сливного отверстия.

    Удалите излишки силикона. Прикрепите металлическую решетку к верхней части сливного узла.

  5. Приклейте сливную трубу к сливному узлу с помощью растворителя

    Снизу поддона нанесите грунтовку для пластиковых труб вокруг внешнего края водосточной трубы и внутренней поверхности гладкого патрубка на нижнем корпусе слива.Нанесите тонкий слой клея-растворителя на те же поверхности. Немедленно вставьте сливную трубу в гнездо на корпусе слива и удерживайте до затвердевания соединения. Дайте клею-растворителю и силиконовому герметику застыть в течение 24 часов перед тем, как принять душ.

Как установить трап для душа

Сливные узлы для душевых, облицованных плиткой, состоят из трех частей, каждая из которых устанавливается на разных этапах установки плиточного поддона. Водонепроницаемая мембранная подкладка для душа зажата между двумя нижними фланцами, которые соединены болтами.Эта подкладка является самым низким слоем водонепроницаемости и гарантирует, что все, что попадает под раствор, все равно попадет в канализацию и не протечет через поддон для душа. Последняя деталь, сетчатый фильтр, - единственная деталь, которая видна, когда душевой поддон готов.

Если ваш индивидуальный душевой поддон устанавливает специалист по кафелю, он сделает установку слива как часть этого процесса.

tomy2 / Getty Images
  1. Установите нижний фланец

    После того, как черновой пол душа подготовлен и очищен, установите нижний фланец слива душа в водосточную трубу, обычно приклеиванием растворителем.

    После того, как это будет сделано, слой раствора затирается вокруг сливного отверстия, создавая уклон 1/4 дюйма на фут от стен к сливу. Когда слой раствора высохнет, поверх пола и нижнего фланца трапа устанавливается гидроизоляционная мембрана. Используйте силиконовый герметик, чтобы прикрепить лайнер к сливному фланцу, затем обрежьте лайнер вокруг сливного отверстия.

  2. Установите средний фланец

    Вставьте средний фланец сливного фитинга над вкладышем и сливным отверстием, используя болты, чтобы прикрепить его к нижнему фланцу под вкладышем.Лайнер будет плотно зажат между фланцами. В этот момент принято наливать воду на поддон для душа, чтобы проверить герметичность лайнера.

  3. Установите фильтр в сборе

    Присоедините сборку сливного фильтра к сливу, чтобы он выступал над лайнером. Эта деталь обычно имеет наружную резьбу, которая ввинчивается во внутреннюю резьбу среднего фланца. Степень расширения сетчатого фильтра в сборе зависит от способа укладки плитки - следуйте инструкциям производителя.Если вы кладете плитку на твердый раствор, она может достигать 1 1/2 дюйма.

    Теперь вы готовы к установке керамической плитки. Обычно для этого используется второй слой раствора, а затем кладется керамическая плитка на раствор. Перед тем, как принять душ, плитку следует залить раствором, герметизировать и отвердить.

Есть ли уклон вашей плитки к водостоку?

Убедитесь, что при укладке плитки во влажных помещениях все уклоняется к канализации? Если нет, прочтите ниже.

Рассмотрим душевые кабины. Душ может быть красивой частью ванной комнаты, особенно когда плитка является частью готового продукта. Однако красота не будет длиться долго, если не соблюдаются стандарты и передовые методы укладки плитки.

Дождь - это влажная среда

Хотя раздел Введение в документе ANSI не является частью стандарта установки A108, он определяет влажную зону в разделе 2:18 как,

«Плиточные поверхности, которые либо пропитаны, либо пропитаны, либо подвержены воздействию влаги или жидкостей (обычно воды), например, в душевых, ванных, душевых, на полах, прилегающих к душевым без бордюра, в прачечных, саунах, парных, плавательных бассейнах или внешние территории.”

Это означает, что душ считается «влажным» местом.

Мало того, душ очень сильный и влажный. Как мы упоминали в предыдущей статье, душевые - это суровые условия, которые не очень прощают, когда установка была плохо построена из-за ошибочных «укладчиков плитки» (вы не можете называть их установщиками из-за отсутствия качественной работы). Вот почему так важно нанимать сертифицированных установщиков плитки.)

В этой статье мы рассмотрим следующее:

Как бороться с влажными районами?

Any Slope vs.Уклон плитки к водостоку

Вопросы читателей

Как бороться с влажными районами?

Так что же делать с укладкой плитки во влажных помещениях, таких как душевые?

Шаг 1. Напольная плитка должна иметь уклон к водостоку

В душевой кабине сантехнические нормы требуют, чтобы пол был наклонен на четверть (1/4) дюйма на фут для эффективного отвода воды в канализацию.

  • Этот уклон, согласно TCNA Handbook , называется «насыпью с уклоном» или обычно известен как предварительный уклон.Этот наклонный материал устанавливается под подкладку поддона (гидроизоляционную мембрану).
  • С помощью рулетки определите расстояние между сливом и самым дальним углом душа. Как видно на фото ниже, это расстояние составляет 26 дюймов.
  • Разделите это расстояние в футах (дюймах, разделенных на 12) на четыре, чтобы определить, какой угол наклона вам нужен. 26 дюймов, разделенные на 12 = 2,167, разделенные на 4 = 0,4417 или чуть более 1/2 дюйма уклона.
  • Отметьте карандашом высоту откоса вдоль стены и установите наклонную насыпь..

Кстати, пол тоже должен быть ровным. Это означает, что не может быть ниш для птичьих ванн, которые могли бы удерживать воду.

>> Плоский пол против ровного: в чем разница?

Шаг 2: Наклонные планки для душа, края, пороги, сиденья и пороги

При выборе уклона в душевой необходимо учитывать не только пол.

Согласно стандарту ANSI A108.01-3.6.4,

«Все горизонтальные выступы / ободки должны иметь такой наклон, чтобы любая жидкость с их поверхностей стекала в слив.”

Кроме того, Справочник Совета по плитке Северной Америки (TCNA) , , все детали ванн и душевых кабинок содержат эту заметку,

«Все горизонтальные поверхности, например сиденья для душа, подоконники, бордюры и т. Д., Должны иметь уклон в сторону слива или другие поверхности с уклоном в сторону слива. Там, где есть, гидроизоляция также должна иметь уклон ».

Шаг 3. Все душевые поверхности должны иметь уклон к сливу

Все эти примечания и стандарты ясно показывают, что все поверхности в душевой кабине, будь то жилой или коммерческий, должны отводить воду в канализацию и, следовательно, должны иметь наклон.

Сюда входят другие поверхности в душе, такие как бордюр или порог под дверью, полки ниши, угловая полка, полка для бритья, сиденье и подоконник, например, тот, что на фотографии ниже.

Любой уклон по сравнению с уклоном плитки

к водостоку

Рассмотрим фото ниже, на котором эти требования не соблюдались.

Этот душ в элитном отеле включает окно (и подоконник) между душем и ванной.Вы можете легко увидеть лужу на подоконнике, который на самом деле наклонен не к сливу, а к окну. Каждый раз при использовании душа вода собирается на подоконнике и остается там до тех пор, пока уборщица не высушит поверхность.

К сожалению, эта стоячая вода попала на другую сторону стены, вызывая порчу гипсокартона.

Лучшим подходом было бы наклонить облицованный плиткой подоконник к сливу для душа, чтобы избежать образования нежелательных луж.

Решение: обращайте внимание на детали!

Внимание к этой и другим деталям во влажных помещениях сделает душе красивым и функциональным в течение многих лет.

Точно так же использование квалифицированного персонала, такого как сертифицированный установщик плитки (CTI) или подмастерье установщика, гарантирует конечному пользователю, что такого типа проблемы не возникает.

Вопросы читателей

С момента публикации этой статьи 28 ноября 2017 г. мы получили много вопросов.Мы делимся ими с вами здесь.

О важности этой темы

Страны Саула Кармоны,

Есть очень важная тема об установке душевых кабин, в большинстве случаев сантехники устанавливают поддон с вкладышем, не беспокоясь о наличии предварительного наклона под поддоном, люди думают, что только потому, что в нем есть поддон, он не будет Чтобы протечь, вода будет стекать в канализацию, когда ее нет, все, что им нужно, - это закончить дом и продать его, а в случае утечки обвинить установщика плитки.Отсутствует справедливость в оплате, потому что установщики часто заканчивают тем, что поступают правильно без оплаты, чтобы избежать проблем в будущем.

Скотт отвечает следующим образом:

Для каждой детали душа в руководстве TCNA Handbook издания 2018 г., в которой используется слив с зажимным кольцом , , требуется заполнение с уклоном (предварительный уклон) под мембраной поддона.

Вы правы, что во многих случаях это не обеспечивается водопроводчиком; тем не менее, это часть требований к установке, что имеет смысл.Для того, чтобы вода из системы была направлена ​​в канализацию и откачивалась, она должна иметь уклон вниз. Хотя она может не протекать при установке на черновом полу (без предварительного уклона), эта застойная вода со временем будет выделять неприятный запах.

Кроме того, если установщик плитки сталкивается с душем, устроенным сантехником без предварительного уклона, установщик несет ответственность за его обеспечение. Хотя это несправедливо по отношению к установщику плитки, завершать душ без него тоже неправильно, он должен быть там.

Сообщив строителю (в письменной форме) об ошибке сантехника, можно сделать две вещи.

  • Строитель теперь несет ответственность за то, чтобы заставить сантехника установить предварительный уклон в соответствии с требованиями или заплатить установщику плитки за это.
  • Кроме того, ответственный за соблюдение правил сантехники обязан убедиться, что предварительный уклон является частью душевого узла.

Суть в том, что предварительный уклон должен быть, так что кто-то должен это делать.

О склонах

спрашивает Рекс Гартон,

Отличная статья. Вы говорите, что из наклонных душевых следует сливать на 1/4: 12. А как насчет других мест, где вода бывает только изредка, таких как кухни и комнаты отдыха?

отвечает Скотт,

TCNA Handbook не требует, чтобы пол в жилой кухне или ванной был наклонным или имел слив, но коммерческие спецификации будут содержать это требование. В этом случае уклон ”на каждые 12 дюймов до слива будет частью ответственности установщика плитки.

Что касается жилого помещения, то имеет смысл установить слив в прачечной. Возможно, для этого не удастся наклонить пол, но установка водостока в этой комнате будет практичной. Вероятно, лучший способ сделать это - установить линейный водосток у двери в комнату и сделать всю зону водонепроницаемой.

Майкл Армстронг пишет,

В квадратной душевой кабине, если вы установите уклон диагоналей 1/4 дюйма на фут, прямой уклон к стенам будет больше - 1/4 дюйма на 8.4 дюйма или около того. Создает ли это эстетическую проблему из-за того, что наклон меняется вокруг слива? Полагаю, это спорный вопрос, и предпочтительнее сохранять его на 1/4 дюйма по всему периметру, варьируя высоту краев.

ответов Скотта,

Прежде чем мы начнем, пожалуйста, поймите, что в обычном полу для душа с цементной подушкой уклон пола возникает из-за наклонного заполнения или предварительного уклона, который находится под мембраной поддона. Строительный слой поверх мембраны имеет точно такую ​​же толщину вдоль стен, как и у водостока.Раздел 2.3.6 стандарта ANSI A108.01A требует, чтобы толщина слоя раствора составляла 1-1 / 2 дюйма (38 мм).

Следовательно, пол будет ровной линией по всей длине. Если душ квадратный, а слив в центре, уклон будет одинаковым.

Эдвард Шрамски говорит,

Скотт также потолки парового душа должны быть наклонными, чтобы предотвратить стекание воды!

ответов Скотта,

Вы правы. Справочник TCNA , (подробности SR613 и SR614) требует, чтобы потолок парового душа имел уклон 2 дюйма на фут, чтобы капли конденсированной воды не падали на пользователя.

Джон Лайф спрашивает,

Пара вопросов: Я выложил душ плиткой 10х16 по схеме метро. Я также облицовываю потолок плиткой, и поскольку он немного выходит за пределы душа, он имеет L-образную форму (на самом деле у меня есть 2 угла, которые нужно обойти). Я использую плоскую гальку для пола. Я сделал несколько макетов, и с сеткой было бы намного легче справиться с гораздо меньшим количеством мелких вырезанных частей ... можно ли изменить рисунок только для потолка или нет? У меня также есть L-образный бордюр (18X36), как лучше всего наклонять плитку для бордюра, так как она должна быть наклонена с двух сторон?

ответов Скотта,

Не требуется, чтобы рисунок потолка соответствовал прилегающей поверхности (ям).На самом деле, во многих случаях лучше изменить рисунок потолка, так как при использовании прямоугольной плитки невозможно совместить линии затирки на каждой стене.

Все поверхности в душе должны иметь уклон в сторону водостока, поэтому каждый бордюр должен быть наклонным. Имейте в виду, что бордюр, обычно имеющий ширину около 5 дюймов, должен иметь только уклон 1/8 дюйма снаружи внутрь. Это легко соответствует требуемому уклону ¼ дюйма на 12 дюймов для слива.

Эдвард Онессимо спрашивает,

У меня дилемма посреди ремонта ванной комнаты.Комната представляет собой длинный узкий прямоугольник шириной 4-1 / 2 фута и длиной 12-1 / 2 фута, и мне нужен душ без бордюра на полпути к длинной стене (он будет между туалетным столиком и отдельно стоящей ванной). Я планирую иметь фиксированные брызговики с обеих сторон душа шириной 30–32 дюйма. Выбранная мною напольная плитка похожа на кухонную доску, а размеры плиток 8 дюймов в ширину и 48 дюймов в длину, что, очевидно, не позволяет установщику наклонять только часть пола. Можно ли наклонить весь пол к линейному водостоку, установленному на нижнем конце?

объясняет Скотт,

Мне понадобится набросок пола, чтобы полностью визуализировать ваш дизайн, но вы можете наклонить весь пол к линейному водостоку.Сложность заключается в том, что деревянный каркас необходимо будет изменить, чтобы учесть уклон 12-1 / 2-футового этажа, что нарушит строительные нормы и правила.

Вы можете провести доской сарая вдоль комнаты с краем плитки вдоль входа в душ. Это будет высшая точка (задней) стены для линейного водостока.

Опять же, это может потребовать изменения каркаса, что нарушит местные строительные нормы и правила и потребует услуг архитектора или инженера для разработки планов дополнительных опорных конструкций.

Полы для душа и галька

Джесса Мадоски заявляет,

У нас возникла проблема с полом для душа - это галька, и установщик утверждает, что им пришлось залить цементным раствором большую часть гальки, чтобы она осталась на месте. Часть гальки полностью залита раствором. Остальные видны на 1/10, некоторые более заметны. Первоначально галька была 1-3 дюйма, но теперь большинство из них имеют размер дюйма или меньше, и на полу больше цементного раствора, чем гальки.Затирка также не одного оттенка (от очень светло-серого до почти черного), и есть участки, где вода не может стекать и просто остается в низких местах. Так он должен быть установлен? Это не похоже ни на одну установку галечного пола, которую я когда-либо видел. Спасибо за понимание!

объясняет Скотт,

Установка

из гальки может быть сложной задачей для установщика. На стороне гальки нет места, указывающего, где должна остановиться затирка, как в случае затирки обычной плитки.Без этих указаний на стороне плитки или, в данном случае, гальки, может быть трудно сохранить равномерную толщину раствора. Могут возникнуть низкие точки, но установщик должен убедиться, что в них не будет скапливания воды. В зависимости от толщины гальки, как правило, раствор может занимать примерно 1/3 высоты камня.

С мозаичной плиткой (галька аналогична мозаичной плитке, которая монтируется в лист) затирка действительно помогает закрепить плитку, но не предназначена для того, чтобы «перебирать» гальку.

Затенение раствора может иметь несколько причин. Если раствор имеет неоднородную толщину, он может иметь различный оттенок. Другая причина может заключаться в том, что в раствор во время смешивания добавлено слишком много воды и / или слишком много воды было использовано в процессе очистки.

Вы следите за тем, чтобы ваша плитка укладывалась в канализацию?

С какими ситуациями вы сталкивались, когда плитка укладывалась неправильно? Как вы справились с ситуацией?

Если вы еще этого не сделали, подумайте о том, чтобы стать сертифицированным установщиком плитки (CTI).Как специалист по информационным технологиям, вы выделяетесь из толпы и знаете, как предвидеть проблемы с установкой плитки до того, как они возникнут.

Сделай правильно с первого раза и получи соответственно деньги.

Спасибо за чтение.

Scot т

Примечание. Эта статья была первоначально опубликована 28 ноября 2017 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
