«Хрущевками» называют дома, которые строились еще в 60-е годы прошлого века. Как свидетельствуют архитекторы того времени, их сооружали по ускоренной программе решения жилищной проблемы. Следовательно, был предусмотрен относительно небольшой срок эксплуатации таких домов – от 25 до 50 лет. Они оборудовались всеми требуемыми, на то время, инженерными системами. В том числе, присутствовала естественная вытяжная вентиляция, некоторые дома снабжались горячей водой с помощью газовой колонки.

Схема вентиляции в хрущевке

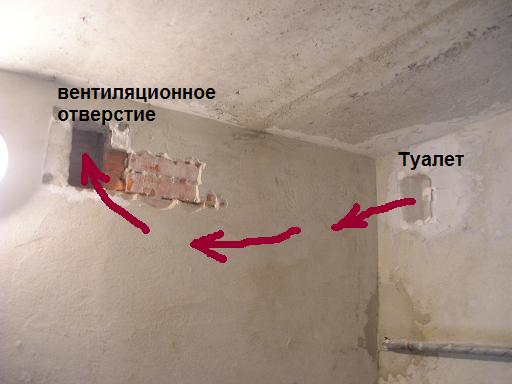

Переход вентканала из санузла в кухню

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена.

Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде.

Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кстати. Планировалось, что воздух, из квартиры, выведенный в канал-спутник, никак не будет соприкасаться с воздухом из других квартир, так как их закроют заглушками. Но то ли очень спешили построить, то ли на чем-то сэкономили, но в домах с такой вентиляцией соседи сверху всегда знают меню обеда соседей снизу.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению.

Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Проблемы воздухообмена в хрущевке

Как бы там ни было, но продолжительность жизни таких домов увеличили до 100-150 лет и людям, проживающим в них, приходится мириться с таким положением дел и пытаться исправить первоначальные огрехи в строительстве, которые с годами только усугубляются. Каковы же могут быть причины некорректной работы вентиляционной системы в хрущевках?

Да, красиво, но колонка явно излишне «зашита» + пластиковые окна — есть над чем задуматься

Для начала нужно отметить принцип работы естественной вентиляции, которая была первоначально заложена. Заключается он в притоке свежего воздуха из окон и дверей (лестничных клеток) и удалению отработанного – через вентиляционные отверстия в ванной комнате и на кухне.

Важно! Естественный воздухообмен возможен в холодное время года, когда ощутима разница температур между помещением и улицей. В остальное время его можно классифицировать, как вялотекущий либо отсутствующий.

Первой причиной нарушения нормальной работы вентиляции являются современные металлопластиковые окна и двери с уплотнителями. Жители хрущевок, построенных из панелей, достаточно серьезно ощущают на себе насколько «холодный» этот строительный материал. Потому и меняют на современные и герметичные окна и двери, не создающие сквозняков в квартирах. Однако, такие конструкции не пропускают свежий воздух в помещение. В результате – появляется запах туалета, из вытяжного канала в ванной дует и по всей квартире распространяются кухонные амбре.

Жители первого, второго и третьего этажей пятиэтажного дома не имеют проблем с запахом из вентиляционной трубы – мимо них он благополучно проходит. Зато жильцы верхних ярусов практически постоянно ощущают на себе подобные неудобства.
Планировка квартир в хрущевках не отличается дизайнерскими решениями. Совмещенные комнаты, одна из которых проходная, кухня 5,5 кв. м – просто вынуждали своих владельцев заниматься самостоятельной перепланировкой. В комнатах делали отдельные входы, увеличивали кухню за счет ванной, закрывая вентиляционное отверстие, так как оно мешало. Все это «тормозило» или вовсе прерывало воздухообмен.
Вентиляционный канал, выполненный из железобетонных конструкций, имеет шершавую поверхность, которая многие годы собирала жировые отложения, копоть, пыль. Канал «зарастал», постепенно сужался, пропуская все меньше отработанного воздуха, но его никогда не чистили.

Система вентиляции в хрущевках на кухне, при использовании современных кухонных вытяжек и отсутствии поступления свежего воздуха, создает в помещении пониженное давление. Чтобы заполнить воздухом опустевшее пространство, кухня заполняется воздушными массами из других помещений. Если же и его не хватает, то начинает дуть из вытяжки в ванной комнате.

Вентиляция в хрущевке в ванной и туалете

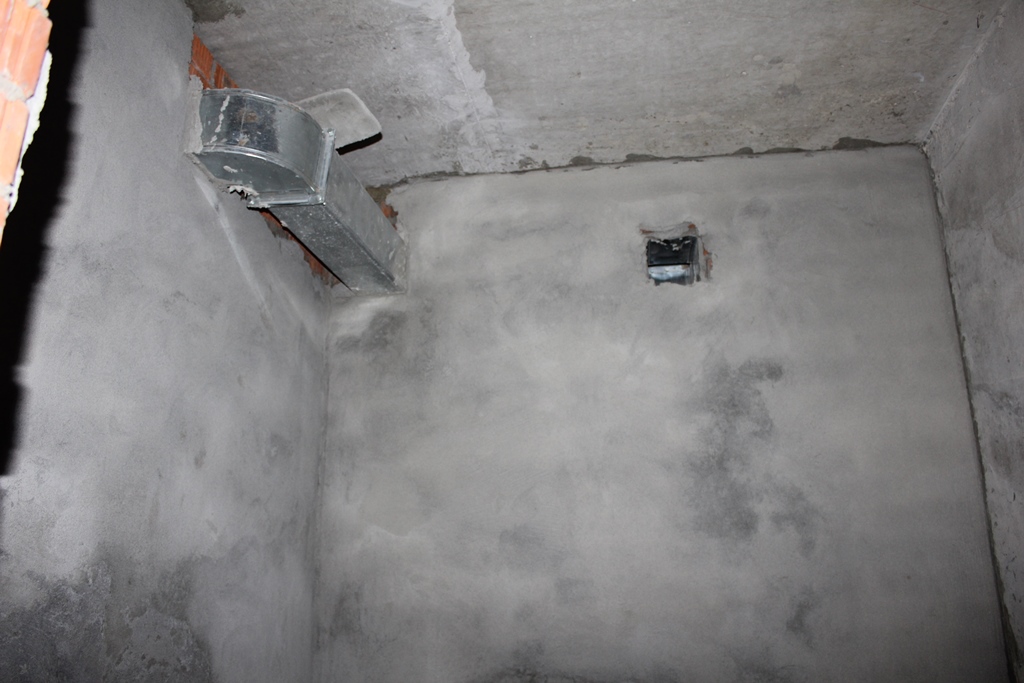

Основной вытяжной канал находится на кухне, а обслуживающий ванную комнату и туалет считается дополнительным, так как суммарный объем воздуха, проходящий через него небольшой. Выяснив причину плохой тяги, нужно проанализировать работу всей системы. Особенно здесь важно наличие полноценного притока, который не сможет «прервать» кухонная электрическая вытяжка. Если основная причина кроется именно в этом, то необходимо установить оконные или стеновые приточные вентиляторы. Эти приспособления восстановят приток свежего воздуха. Их монтаж не требует специальных знаний, но при желании можно воспользоваться и услугами специалистов.

Основной канал и спутники

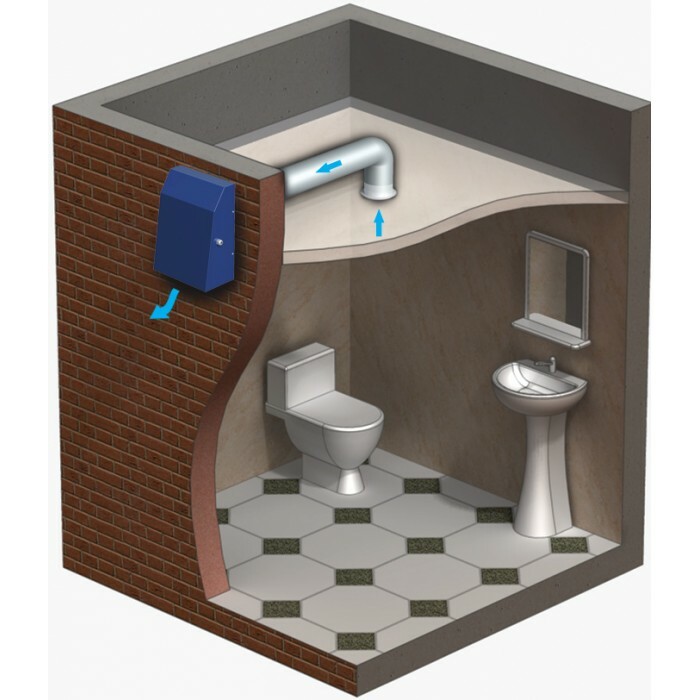

Также, в вентиляционное отверстие, находящееся в ванной или в туалете, устанавливают вытяжной вентилятор. Благодаря ему не будет застаиваться влага и неприятные запахи в санитарных помещениях, а кухонная вытяжка не сможет вытягивать воздух из дополнительного вентиляционного отверстия.

Важно! Установив такой вентилятор, помните, во время его работы дверь в санитарную комнату должна быть приоткрыта. Кроме того, рекомендуется вставлять не только вентилятор, но и вентиляционную решетку, через которую воздух будет уходить и при неработающем устройстве.

Вентиляция на кухне с газовой колонкой

Многие хрущевки были оснащены газовыми колонками для подачи горячей воды. Очевидно, что газовое оборудование одно из самых взрывоопасных в неумелых руках. Одно дело, когда газовый котел или колонка, установлены в отдельном помещении с соблюдение всех норм правил пользования бытовым газовым оборудованием, другое – на кухне площадью 5,5 кв. м.

Угарный газ не только вреден для здоровья, его скопление может привести к непоправимым последствиям. Потому, его полное сгорание имеет большое значение. Так, для сгорания 1 куб. м газа требуется 10 куб. м воздуха, что должно обеспечиваться тягой дымоходного канала. Естественная тяга образуется за счет разницы удельного веса горячих продуктов сгорания и более холодного атмосферного воздуха, поступающего в топку.

При перепланировке хрущевки в студию, необходимо, в первую очередь, просчитать воздухообмен

Когда дует из вентиляционного канала, это говорит о недостатке притока свежего воздуха.

Если из кухонного вентканала уходит воздух, в квартире снижается давление, в результате образовывается обратная тяга. Чтобы этого не происходило необходимо обеспечить приток, например, установив обратный клапан.

В помещениях, где расположена газовая колонка, необходимо соблюдение некоторых правил:

Запрещено закрывать колонку шкафчиками, дверцами.
Расстояние до ближайшей мебели должно быть не менее 5-7 см.
Металлопластиковые окна в любое время года должны быть приоткрыты на 3-5 мм, для поступления воздуха в помещении.
Высота помещения – не менее 2 м.
Площадь отверстия под дверью – не менее 0,02 кв. м

Вентиляция в хрущевке на кухне, где установлены газовые колонки, не разрешено устраивать принудительную вытяжную вентиляцию. Это может привести к нарушению тяги, из-за чего угарный газ не будет выходить в дымоход, а подтянется в помещения квартиры. Выполнение всех несложных правил обезопасит жителей хрущевок от непредсказуемых последствий.

Похожее

Вы пропустили

Adblock
detector

устройство, схема, частые проблемы и их устранение

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Содержание

Как устроена вентиляция в хрущевке
Частые проблемы
Основные схемы вентиляции в хрущевках
Вентиляция на кухне с газовой колонкой
Вентиляция в ванной и туалете
Как улучшить вентиляцию своими руками?
С применением вентилятора
С применением вытяжки
Приточный клапан
Чистка вентиляционных каналов

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

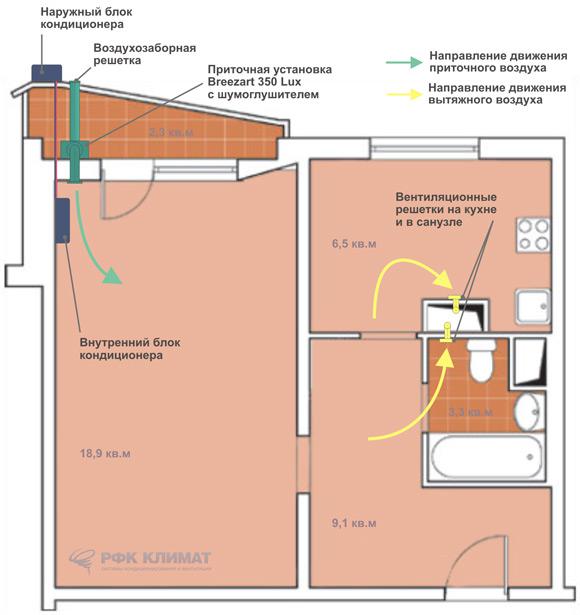

Схема вентиляции в хрущевке

Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

Входные отверстия на кухне и в сан/узле;
Вертикальную шахту до крыши дома;
Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

Нужно постоянно держать окна приоткрытыми;
Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т. д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

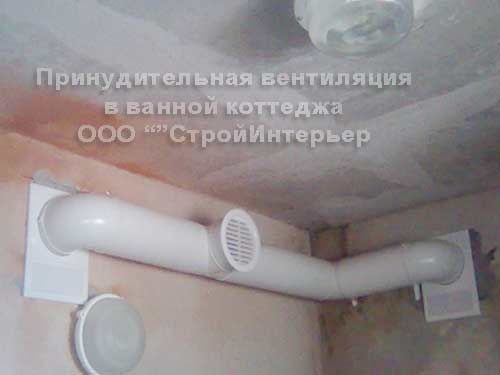

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

Реконструкция вентиляции в ванных комнатах для сдерживания опасного шлейфа: смягчение последствий COVID-19 и выше
