Мансарда с вальмовой крышей — Мансарды

При строительстве частных домов хозяева все чаще отдают предпочтение вальмовым крышам с мансардой.

Вальмовая крыша — это крыша, имеющая более двух скатов. Скаты из торца выполняются в виде геометрической фигуры — треугольник. Торцевые скаты (треугольники) размещаются от карниза до конька. Два других фасадных ската выполнены в форме трапеции. Торцевые треугольные скаты называются «вальмы», отсюда и название крыши. Если же торцевые скаты идут не до карниза, то крыша получит другое название, а именно «полувальмовая». Вальмовые крыши делают на прямоугольных зданиях.

• Строение вальмовой крыши
• Расчет длины стропила
• Достоинства вальмовой крыши
• Недостатки вальмовой крыши

Особенности строения вальмовой крыши

Рассмотрим конструкцию четырехскатной вальмовой крыши, имеющей центральную опору.

Для установки вальмовой крыши желательно сделать разметку по низу, т.е. по межэтажному перекрытию или же по будущим полам мансарды. Находим центр на торцевой стене, где будет проходить коньковый брус. Далее отмеряем расстояние от центра торцевой стены до внутренней стены. Определяемся со свесом стены. Обычно это 30-50 см, если хотим с одной стороны навес, значит, свес будет больше.

Весьма интересная вальмовая крыша

Отмеряем 4 равных квадрата по перекрытию от каждой торцевой стены (два с одной стороны, два с другой). Это даст возможность определиться с местом установки стоек. Стойку ставим в общую вершину каждой пары квадратов под коньком на перекрытии. Между стойками будет проходить коньковый брус. При таком конструировании вспомогательные стропила и центральные стропила должны быть одинаковыми по длине. В итоге 6 стропил ставим одинаковой длины (по 3 с каждой стороны).

Стропила трапециевидных скатов располагаются на полную длину как в двускатной крыше.

Отличие в размещении имеют стропила вальм. Они не могут быть стянуты затяжками как в двускатной крыше. Основная нагрузка возлагается на балку в зоне конька, он служит опорой для диагональных и рядовых стропильных ног.

Для поддержки опорной балки конька используют стойки. Так как на них идет основная нагрузка, рекомендуется, чтобы под ними была несущая стена в доме. В случае отсутствия несущей стены, альтернативой могут служить очень прочные балки, используемые для перекрытия. Эти балки должны быть рассчитаны на вес, сосредоточенный в центральной части крыши дома.

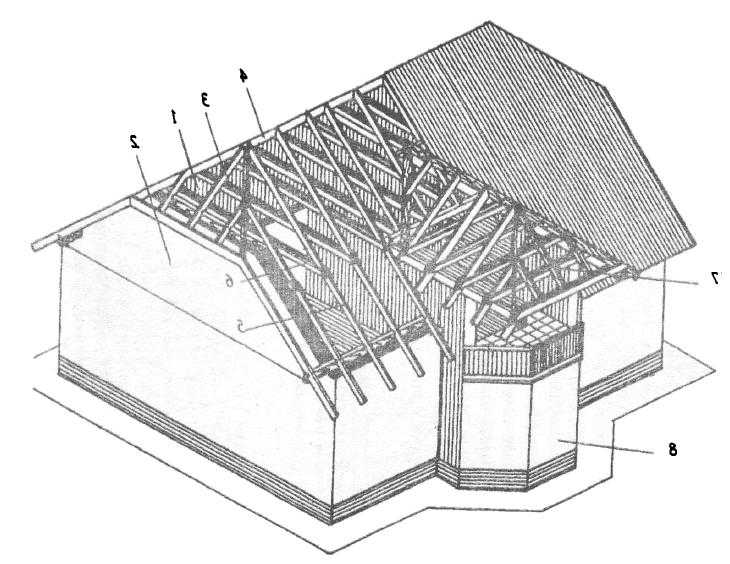

Стропильная система вальмовой крыши

Чаще всего в качестве перекрытия применяют плиты из железобетона и этого достаточно для опор стоек, под них подкладывают деревянный брус. Можно разместить несколько стоек, не обязательно в коньковой зоне. Вариантов много, выбор за строителем. Если строение небольших размеров, то вальмовую крышу можно сделать без стоек. Но для подстраховки, все же, на пересечениях конька с накосами нужно разместить по стойке и затяжке.

Расчет длины стропила

Длину любого стропила вычисляем из теоремы Пифагора, учитывая, что катет a — это длина стойки от конька до перекрытия, а катет b — это сторона полученного квадрата на перекрытии (расстояние от основания стойки до внутренней балки обвязочного бруса). Тогда длина c вычисляется по формуле c = корень квадратный из a в степени 2 + b в степени 2.

Монтаж вальмовой крыши идет полным ходом

В итоге все 6 стропил (центральные и вспомогательные) получаются одинакового размера. Можно длину рассчитать другим способом, применяя коэффициентную таблицу.

В таблице коэффициентов даны три величины: стандартный уклон ската крыши, коэффициент для расчета длины промежуточного стропила и коэффициент для расчета длины углового стропила.

Например, отношение уклона ската крыши 3:12 показывает отношение катетов прямоугольного треугольника, рассмотренного выше. В зависимости от полученного отношения выбираем нужные коэффициенты. Теперь, для определения длины стропила, полученное расстояние b умножаем на полученный коэффициент. Незабываем за длину свеса. Он считается отдельно. Учитываем, что вычисляем длину балки до места врезки на обвязочный брус.

Вальмовая крыша и ее преимущества

Данная крыша имеет несколько преимуществ перед двускатной крышей. Во-первых, у вальмовой крыши нет фронтонов и щипцов, значит сопротивление ветряным потокам намного ниже, чем в двускатной крыше. Поэтому при урагане или сильном ветре вальмовая крыша более устойчива. Во-вторых, такой вид крыш менее подвержен деформации из-за специфики конструкции.

Треугольники – жесткие фигуры, обладают свойством не изменяться. За счет того, что геометрическая форма вальм – треугольники, вальмовая крыша жестко сконструирована. В-третьих, свесы вальмовой крыши со всех четырех сторон могут иметь различные размеры. Делая большой свес, вы тем самым защищаете стены дома.

Свесы можно использовать как навес для бытовых целей. В-четвертых, внешний вид дома с вальмовой крышей кажется ниже этого же дома с двускатной крышей. Поэтому дома с вальмовой крышей удобно вписываются в уже готовые конструкции в качестве пристроек. Они не портят вид и дизайн имеющихся сооружений. В-пятых, дома с вальмовой крышей радуют глаз, есть украшением загородного пейзажа.

Недостатки вальмовой крыши

Во-первых, это цена. По конструкции вальмовая крыша сложнее двускатной, поэтому конечная цена такого строения должна быть дороже. Но если учесть, что при строительстве двускатной крыши нужно еще заделать фронтоны или щипцы, то разница в конечной сумме будет не очень большой.

Во-вторых, при оборудовании мансарды нужно учесть, что вальмы убирают часть свободного чердачного пространства. Но и здесь можно найти выход: оборудовать под вальмой красивое спальное пространство или рабочий кабинет. Красиво, неповторимо и оригинально.

В-третьих, при сооружении мансарды окна со всех четырех сторон сооружаются на скатах или вальмах, а значит под определенным углом наклона. Это вносит неудобства при выпадении осадков, окна приходится закрывать. Понятно, что в двускатной крыше, при расположении окон на фронтонах этого делать не надо, так как они находятся в горизонтальном положении.

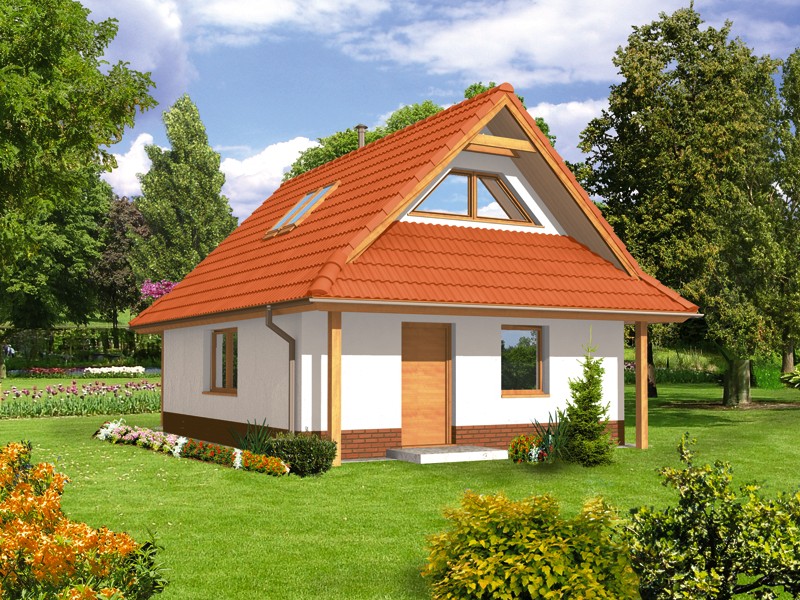

Но и здесь есть выход. На вальмовых крышах можно спроектировать окна в горизонтальном положении. Это придаст вашей крыше необычный вид, внесет неординарность в окружающий пейзаж. Дом с такими окнами будет сказочно выглядеть. Понятно, что для этого потребуется дополнительный расход, но «красота требует жертв».

Вальмовая четырёхскатная крыша – устройство, особенности, правила монтажа и фото галерея удачных вариантов

Четырёхскатную крышу можно зачислить к одним из наиболее популярных видов кровли, придающей внешнему виду строения оригинальности. Она зачастую используется при возведении больших сооружений по той простой причине, что такая конструкция выглядит компактно и аккуратно в отличие от двускатного аналога с фронтонами. Вальмовая крыша может быть как стандартной, так и включать различные конструктивные элементы.

Так, мансардное или слуховое окно придают конструкции оригинальности.

• Разновидности вальмовых четырёхскатных кровельных систем
• Проектирование вальмовой крыши
• Вальмовая крыша — устройство диагональных стропил
• Конструктивные особенности промежуточных стропил и нарожников
• Стропильная система вальмовой крыши
• Устройство кровельного пирога

Четырёхскатная система крыши как на фото выгодно отличается от двускатного аналога кровли не только внешне, но и способностью намного надёжнее справляться с защитой помещения от внешних погодных факторов – дождь, снег или ветер. При этом, несмотря на то, что вальмовая кровельная система конструктивно сложнее стандартной двускатной крыши, её вполне можно соорудить своими руками в домах и беседках небольших размеров.

Разновидности вальмовых четырёхскатных кровельных систем

Если говорить о четырёхскатных кровельных системах, к ним можно смело зачислить любую крышу, имеющую четыре ската, при этом 2 из них всегда имеют форму трапеции, а оставшиеся 2 повторяют форму треугольника. Также четырёхскатные кровельные конструкции подразделяются на вальмовую, шатровую и переходную полувальмовую крышу.

Вальмовая крыша, фото которой можно видеть, является кровельной системой с двумя треугольными и двумя трапециевидными скатами. В свою очередь, полувальмовая конструкция отличается от предыдущей кровли треугольными скатами, которые возводятся не на всю высоту, а только в верхней части крыши.

Если говорить о шатровой конструкции крыши, то она состоит из четырёх плоскостей треугольной формы, которые сходятся в одну точку в вершине кровли, таким образом, полностью повторяя конструкцию пирамиды с 4 рёбрами. Основой такой крыши всегда является квадратное помещение. При этом конструкция не имеет фронтонов.

Разновидности четырехскатной крыши

Проектирование вальмовой крыши

Как и при выполнении большинства других строительных работ, перед обустройством кровли составляется подробный проект будущей крыши с учётом основных нагрузок, возложенных на стропильную систему. При этом существуют следующие основные нагрузки, которые могут повлиять на конструкцию и параметры стропил:

• вес материала, используемого в качестве кровли;
• общая масса кровельного «пирога», в который входят следующие элементы: гидроизоляция, теплоизоляция и обрешётка;
• предполагаемая нагрузка на крышу от слоя снега в зимний период;
• ветровая нагрузка на кровельную систему;
• специфическая нагрузка, зависящая от сейсмической активности и других природных факторов.

Также немаловажную роль при расчёте сечения и длины стропильных балок играет угол ската кровли, в соответствии с которым и будет выбираться кровельный материал. Если вальмовая четырёхскатная крыша, фото которой можно видеть, будет иметь пологий, практически плоский скат, то есть коэффициент наклона кровли не будет превышать 15°, тогда целесообразно использовать рулонные материалы. В том случае, когда угол ската равен или превышает 35°, то подойдёт металлочерепица, профнастил или листы асбестоцемента.

Помимо этого проект должен содержать все этапы и чертежи возведения стропильной конструкции и узловых соединений, а также обрешётки крыши. Если проектирование будет выполнено максимально точно и подробно, то выяснить количество необходимого кровельного и сопутствующего материала, в том числе и брусков для стропильной системы, не составит особого труда. Если такой возможности нет, то проект можно заказать у специалистов.

Вальмовая крыша — устройство диагональных стропил

Четырёхскатная вальмовая конструкция кровли как на фото состоит из четырёх диагональных стропильных балок, направленных по отношению к внешним углам строения и сходящихся в одну точку на конце конька крыши. Конструкция нижних накосных стропильных балок четырёхскатной кровли может отличаться в зависимости от материалов, используемых при строительстве здания.

Если строение имеет деревянную брусчатую конструкцию, то опорой для стропильной системы, является верхний венец сруба. В домах каркасной системы – это основная обвязка каркаса. В зданиях, возведённых из кирпича или камня, в качестве опоры скатных стропил используется мауэрлат, который равномерно распределяет сосредоточенные точечно нагрузки от балок по всей площади кладки стены.

Сам мауэрлат – это не что иное, как брус сечением 10х10 см, который укладывается как в центральной части стены, так и ближе к её внутренней стороне. Для защиты крыши от возможности срыва сильным ветром, мауэрлат закрепляется к стенам здания при помощи скруток из проволоки, размещённых с шагом не более 100 см. Один конец проволоки закрепляется к костылю, который, в свою очередь, вбивается между швами кирпичной кладки на уровне 30 см от верхнего края стены, другой свободный конец надёжно фиксирует мауэрлат.

Чтобы в дальнейшем обеспечить свободный доступ к осмотру и ремонту мауэрлата и стропильной системы, расстояние от верхней части перекрытия чердака и нижней частью мауэрлата должно быть более 40 см. При этом все деревянные конструкции, контактирующие с кладкой из кирпича, качественно изолируются при помощи гидроизоляционного материала.

Основной опорой верхней части скатных стропил является

коньковый брус — балка из древесины с сечением, аналогичным как у стропильных ног. По той причине, что конструкция вальмовой кровли не предусматривает кирпичных фронтонов, как в случае с двускатной кровельной системой, деревянный коньковый брус опирается на специальные стойки сечением 10х10 см, расположенные с шагом в 3 — 4 м в зависимости от размеров строения. Нижний конец стойки упирается в лежень, который обустраивается несколькими способами:

• на внутреннюю стену, если такая имеется в наличии;
• на плиту перекрытия из железобетона, через столбики из кирпича.

Сечение лежня напрямую зависит от особенностей четырёхскатной вальмовой крыши, фото которой можно наблюдать. В первом случае – это балка размерами 5х150 см, а во втором — брусок сечением 15х15 см. Однако, в обоих вариантах обязательно обустроить качественную гидроизоляцию из любых доступных рулонных материалов.

Конструкция накосных стропил в таком случае немного длиннее стандартных, при этом на них опираются нарожники (укороченные скатные стропила).

По этой причине они, как правило, подвержены нагрузке в 1,5 раза больше, чем на стандартную стропильную систему. Чтобы конструкция диагональных ног выдержала такие нагрузки, их изготавливают спаренными, то есть состоящими из двух одинаковых элементов, скреплённых между собой.

Для уменьшения расчётной длины диагональных ног под ними устанавливаются опоры. В качестве опор может быть использован как брус размерами 10х10 см, так и подкос с аналогичным сечением. Подкосы располагаются под углом в 45°, упираясь нижним краем в лежень.

Конструктивные особенности промежуточных стропил и нарожников

Промежуточные стропильные балки вальмовой кровли верхним краем упираются в коньковый брус, а нижним концом на мауэрлат. Размещаются они с шагом 100-122 см. При этом параметры сечения стропильных балок напрямую зависят от промежутков между стропилами, снеговых нагрузок и общей массы кровельного «пирога».

Очень важно учитывать и то, что промежуточные стропильные балки не должны обладать слишком большой свободной длиной. В случае если пролёт кровли здания превышает 8 м в длину, то под каждой стропильной ногой устанавливается одна стойка или подкос, если же длина превышает 10м, то устанавливают две дополнительные опоры.

Каждую вторую стропильную ногу также необходимо зафиксировать на стене проволочными скрутками 4 мм диаметра и костылями, вбитыми между швами кладки из кирпича на расстоянии 30 см ниже обреза стены. Крепление промежуточных стропил к мауэрлату выполняется специальными обратными скобами.

Стропильные полуноги или нарожники упираются одним концом в диагональные ноги, а другим в мауэрлат. При этом для равномерного распределения нагрузок от нарожников на диагональные стропила их крепят к накосным стропильным балкам в разных местах.

Стропильная система вальмовой крыши

Для возведения несущего каркаса четырёхскатной вальмовой крыши используют следующую последовательность работ:

1. По наружному периметру стен крепится мауэрлат.
2. В местах расположения стоек сооружается лежень.
3. На лежне располагаются опоры для конькового прогона. Стойки размещаются вертикально по уровню и при необходимости усиливаются подкосами.
4. По отвесу закрепляется коньковый прогон. От точности установки последнего будет зависеть качество всей конструкции крыши.
5. На следующем этапе устанавливаются накосные стропила между мауэрлатом и коньком.
6. Монтируются промежуточные стропильные балки по аналогии с диагональными ногами.
7. На финишном этапе крепятся нарожники.

Устройство кровельного пирога

После монтажа стропильной системы вальмовой конструкции крыши переходят к сборке так называемого кровельного пирога, при этом строго следуя одному условию – паронепроницаемые слои должны увеличиваться, начиная изнутри по направлению наружу. Система кровельного «пирога» обустраивается следующим образом:

• в межстропильном пространстве укладывается слой теплоизоляционного материала;
• с внутренней стороны подкровельного пространства укладывается пароизоляция;
• снаружи утеплителя по стропильным балкам укладывается гидроизоляционная плёнка, которая образовывает воронки. Сам материал прижимается к стропильной системе контробрешёткой. При этом гидроизоляционный слой будет пропускать пар наружу строения и не позволит проникать влаге извне;
• поверх контробрешётки закрепляется обрешётка.

Обрешётка будет принимать нагрузку кровли и передавать её на стропильную систему. Монтируется она перпендикулярно по отношению к стропилам, а поверх неё настилается кровельный материал. При этом параметры обрешётки будут зависеть от типа кровли. Так, под металлочерепицу укладывают доски 3,2х10 см и шагом 35 см; под 8-волновой шифер — брус 6х6 см и шагом 50 см; для битумной кровли и плоского асбестоцементного шифера – укладывается водостойкая фанера, так как для них нужна сплошная обрешётка.

Виды мансардных крыш с описанием и характеристикой, а также особенности монтажа и эксплуатации

Обустройство мансарды в частном доме позволяет увеличить полезную площадь. Для этого возводят крышу, конструкция которой может быть разной. Поэтому перед строительством важно проектирование, предполагающее учёт всех особенностей кровли.

Содержание

• 1 Характеристики видов мансардных крыш

  • 1.1 Двускатная мансардная крыша

    • 1.1.1 Видео: возведение стропил двускатной мансардной крыши

  • 1.2 Односкатная крыша мансарды

    • 1.2.1 Видео: возведение односкатной крыши дома

  • 1.3 Мансарда с четырёхскатной крышей

    • 1.3.1 Видео: особенности строительства четырёхскатной крыши

  • 1.4 Вальмовая крыша с мансардой

    • 1.4.1 Видео: поэтапное возведение вальмовой мансардной крыши

  • 1.5 Крыша полувальмового типа

    • 1.5.1 Видео: особенности устройства полувальмовой кровли

  • 1.6 Многощипцовая крыша мансарды

    • 1.6.1 Видео: создание ендовы многощипцовой крыши

  • 1.7 Шатровая крыша дома с мансардой

    • 1. 7.1 Видео: особенности шатровой крыши на примере макета

  • 1.8 Мансарда под асимметричной кровлей

• 2 Мансардные крыши: особенности монтажа и выбора материалов

  • 2.1 Основные этапы работ

  • 2.2 Фотогалерея: варианты мансардных крыш

• 3 Особенности эксплуатации мансардных кровель

Характеристики видов мансардных крыш

Мансардные крыши любого типа предназначены для обустройства функционального и комфортного пространства вместо обычного чердака. При этом сделать мансарду можно с разными видами кровли, учитывая особенности форм конструкций. Для создания сложных архитектурных объектов требуется опыт и поэтому возвести своими руками стоит простую, но не менее эффектную мансардную крышу, которая представлена во множестве вариантов.

Комфортную мансарду сделать легко даже под сложной кровлей

Перед возведением крыши любого типа проводится расчёт таких параметров, как:

• вес покрытия кровли;
• вес системы стропил;
• вес паро-, тепло- и гидроизоляционных материалов;
• вес отделочных материалов;
• снеговая нагрузка, характерная для региона.

Расчёт проводится в индивидуальном порядке для каждой конструкции. Все показатели массы зависят от площади крыши, типа выбранных материалов, а также их параметров. Важно создать кровлю, которая выдержит ветровую и снеговую нагрузки, характерные для региона проживания.

Двускатная мансардная крыша

Самым простым вариантом мансардной крыши является двускатная кровля. Такая конструкция имеет два ската, соединяющиеся в самой верхней точке и образующие конёк. Этот вариант не требует больших затрат на возведение, отличается надёжностью и прочностью, что обусловлено малым количество скатов и точек их соединения. Двускатные варианты можно разделить на два типа: стандартные и остроконечные. В первом случае скаты имеют обычный угол наклона в 45° и подходят для домов, ширина которых не более 9 м.

Стандартная двускатная крыша проста в возведении и не требует больших временных затрат

Остроконечные варианты менее популярны, чем стандартные. Обусловлено это тем, что такие конструкции имеют угол наклона скатов от 60° и подходят для узких домов, ширина которых не превышает 6 м. Для возведения остроконечной кровли потребуется большее количество материалов, чем для стандартной крыши. При этом высота потолка в мансарде значительно выше, что не всегда удобно.

Остроконечные крыши эффектны внешне, но непрактичны в эксплуатации

Для возведения двускатной мансардной крыши требуется стропильная система висячего типа, где балки каркаса опираются друг на друга на коньке крыши и закрепляются на несущих стенах здания. При этом отсутствуют центральные опоры, которые можно использовать при возведении кровли с обычным чердаком, а не мансардой. Перед строительством нужно создать индивидуальный чертёж будущей стропильной системы с указанием мест расположения каждого элемента. Такой процесс лучше всего осуществить с помощью профессионалов в этом деле.

В системе висячих стропил отсутствует центральная опора

Стоит учесть, что полезная площадь будущей мансарды зависит от угла наклона и параметров здания. Чем больше ширина дома, тем выше требуется наклон скатов для обеспечения высоты потолка мансарды от 2,2 м, что является минимальным показателем для самой высокой точки крыши.

Перед строительством стоит определить назначение мансарды и необходимый полезный объём помещения

Главные особенности двускатной мансардной крыши выражены в следующем:

• стандартный вариант двускатной крыши позволяет получить больше полезной площади, чем остроконечный вид;
• возведение по чертежу с готовыми размерами элементов легко осуществить самостоятельно;
• для двускатной крыши подходит любое кровельное покрытие, например, металлочерепица или мягкая кровля;
• кровельный пирог включает в себя пароизоляцию, стропила, утеплитель, гидроизоляцию, кровельное покрытие.

Кровельный пирог требует применения качественных материалов для комфорта в мансарде

Видео: возведение стропил двускатной мансардной крыши

Односкатная крыша мансарды

Одним из простых видов мансардных крыши является односкатная, имеющая лишь одну наклонную плоскость. Для обустройства жилого помещения под такой крышей нужна стропильная система, параметры которой должны обеспечивать комфортную эксплуатацию мансарды. При проектировании и строительстве скат кровли размещают с подветренной стороны, а оптимальный угол наклона составляет 40°. Объём затрат на возведение значительно меньше, чем для двускатной конструкции.

Односкатная крыша проста в возведении и выглядит очень эффектно

Главная особенность односкатной мансардной кровли заключает в том, что со стороны ската нагрузка на несущую стену больше, чем с другой. Поэтому при сооружении важно соблюсти угол наклона не менее 40° и дополнительно усилить стропила. Это позволит избежать снежных заносов и уменьшить нагрузку на покрытие. Для определения точного угла учитывают тип кровельного покрытия, снеговую нагрузку, параметры здания.

Простой чертёж и минимальный расчёт обеспечат создание удобной мансарды

Рассчитать угол наклона ската можно в зависимости от предполагаемого кровельного покрытия. Для мягкой кровли рекомендуется уклон в 5°, для профнастила — 8°, для металлочерепицы — 30°. При расчёте наклона используются формулы L_bc = L_сд*tgA и L_c = L_bc/sinA, в которых: L_bc — длина стен, измеряется между стропилами и коньком, L_сд — длина стен здания, Lc — длина балок (стропильной ноги), А — принимаемый угол наклона ската, соответственно выбранному материалу. Значения тангенса tgA и синуса sinA вычисляются с помощью таблиц Брадиса.

Односкатные кровли лучше всего подходят для тёплого климата

При расчёте учитывают такие особенности:

• если уклон меньше 30° и длина пролёта составляет до 4,6 м, то стропильные ноги опираются на мауэрлат;
• при протяжённости пролётов 4,6–16 м устанавливают дополнительные опоры, а на самой высокой стене укладывают лежень из бруса сечением 10х15 см;
• если длина пролёта составляет 6–15 м, то в центре, параллельно стенам, укладывают дополнительный лежень;
• при длине здания более 15 м требуется монтаж двух вертикальных опор, а стойки под одним стропилом связывают перемычкой. Шаг между лежнями не должен быть более 6 м.

От параметров здания зависят многие показатели кровли

Видео: возведение односкатной крыши дома

Мансарда с четырёхскатной крышей

Благодаря сооружению четырёхскатной крыши возможно получить просторную и комфортную мансарду. Четырёхскатными называют несколько видов конструкций, среди которых особенно распространена ломаная мансардная крыша. У такой конструкции по длине с каждой стороны дома расположены прямоугольные скаты, состоящие из двух плоскостей. Этот вариант позволяет получить просторную мансарду без существенных затрат на строительство.

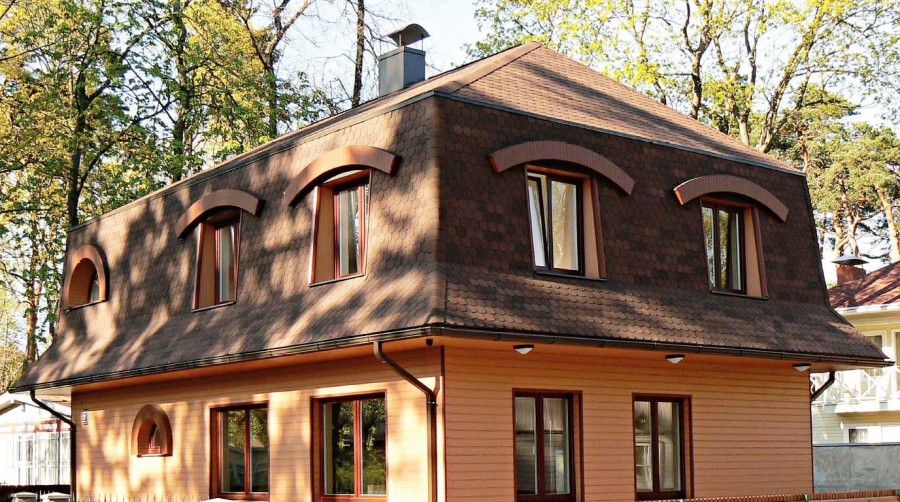

Ломаная мансардная крыша может быть оснащена «кукушкой» с окном

Уклон верхних скатов может составлять 20–30°, а угол нижних часто равен 60–80°. Такие параметры подходят для зданий шириной не более 6 м. Каркас конструкции состоит из ферм, предполагающих укрепление стропил стойками. В местах излома боковых скатов устанавливают растяжки.

Ломаная крыша относится к двускатным вариантам, но идеальна для создания просторной мансарды

Датская крыша является разновидностью четырёхскатной и отличается от классической вальмовой тем, что имеет фронтоны в верхней части. Благодаря этому мансарду можно оснастить вертикальными окнами и предотвратить протечки через щели в области этих проёмов.

Прямые стропила опираются на конёк, длина которого зависит от параметров здания

Проведение расчёта четырёхскатной кровли, как и составление чертежа, лучше всего доверить профессионалу. Только после этих этапов осуществляется возведение конструкции с учётом расположения каждого элемента.

Видео: особенности строительства четырёхскатной крыши

Вальмовая крыша с мансардой

Классическая вальмовая крыша предполагает наличие четырёх скатов, два из которых расположены на торцах здания и имеют треугольную форму. Два другие ската отличаются трапециевидной формой. Все поверхности соединены в области конька крыши. Расчёт такой конструкции сложен и требует профессионализма, знания тонкостей проектирования.

Классическая вальмовая крыша практична в эксплуатации и красива внешне

Наибольшая высота потолка в мансарде под такой крышей — в середине помещения. Угловое пространство не является максимально функциональным, но часто служит для размещения невысоких предметов мебели, вещей. При этом стропила длинных скатов обустраиваются так же, как и для двускатной крыши. Конёк проходит не по всей длине здания, так как на торцах обустраивают скаты.

Стропильная система вальмовой крыши проста, но требуется точный расчёт параметров каждого элемента

Классическая вальмовая крыша характеризуется тем, что не имеет фронтонов, как двускатная. Благодаря этому сопротивление ветру и снеговая нагрузка значительно ниже, чем тогда, когда есть всего лишь два ската. Для достижения эффектного внешнего вида и функциональности вальмовая крыша может быть оборудована эркерами, балконом, дополнительными свесами, но обустройство каждого элемента рассчитывается индивидуально с учётом параметров здания, климатических особенностей региона.

Окна, обустроенные под выступом с крышей, надёжно защищены от протечек

Обустройство окон не на выступах, а на кровле оптимально только для регионов с малым количеством осадков и тёплым климатом. При большой снеговой нагрузке окна подвергаются воздействию осадков и появляются трещины, протечки. И также сооружение вальмовой крыши более дорогостоящее, чем простой двускатной.

Видео: поэтапное возведение вальмовой мансардной крыши

Крыша полувальмового типа

Кровля полувальмового типа имеет укороченные торцевые скаты, сочетающиеся с фронтонами. Короткие вальмы не снижают высоту потолка в мансарде и поэтому помещение является более удобным для эксплуатации.

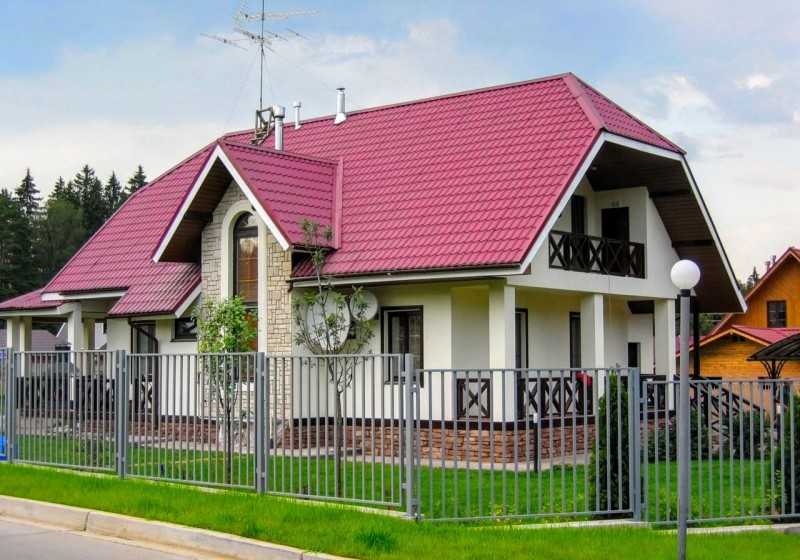

Полувальмовая крыша более сложна в проектировании, чем вальмовая

Конструкция полувальмовой кровли предполагает более сложную стропильную систему, чем для вальмового варианта. При этом стропила могут быть наслонными или висячими. В первом случае стропильные ноги опираются на коньковый брус, внутренние несущие стены дома и мауэрлат, а висячие фиксируют лишь на мауэрлат и конёк. Сечение, длину и количество стропил определяют в зависимости от размеров крыши. Оптимальным является расстояние между стропилами в 50–60 см, но всё зависит от веса кровельного материала, климатических факторов.

Свес может иметь разную длину в зависимости от возложенных на него функций, например, в качестве навеса веранды

Возведение полувальмовой кровли для мансарды характеризуется большим расходом строительных материалов, сложностью расчёта и необходимостью профессиональных навыков. Стоит учесть, что торцевые стены возводятся в зависимости от формы будущей полувальмовой крыши и размеров вальм, а также угла наклона.

Видео: особенности устройства полувальмовой кровли

Многощипцовая крыша мансарды

Многощипцовая кровля представляет собой комплекс из нескольких угловых выступов, образующих внутренние углы крыши. Такой вариант подходит для зданий большой площади, так как многощипцовая крыша довольно объёмная и требует устойчивых несущих стен. Сложность конструкции дополняется тем, что под крышей будет обустроена мансарда, требующая высоты потолка от 2,2 м и большого полезного объёма пространства.

Многощипцовая крыша с мансардой является сложным элементом, требующим профессионального проектирования

Большое количество выступов предполагает возведение стропильной системы, вес которой значительно больше, чем у двускатной или вальмовой. Поэтому несущие стены должны быть максимально прочными, а расчёт нагрузки выполняется после точного подсчёта веса кровельных материалов, стропил, утеплителя с учётом площади кровли.

Многощипцовая стропильная система очень сложна как в проектировании, так и в возведении

Одна из основных сложностей возведения многощипцовой крыши заключается в том, что нужно тщательно гидроизолировать и укрепить внутренние углы и ендовы крыши. Это позволит обеспечить прочность, герметичность и долговечность сооружения.

Видео: создание ендовы многощипцовой крыши

Шатровая крыша дома с мансардой

Для домов квадратной формы подходит шатровая форма крыши, под которой легко обустроить мансарду. Конструкция имеет 4 и более одинаковых по величине ската. Проектирование шатровой кровли проводится с обязательным вмешательством профессиональных мастеров, так как сооружение очень сложное и требует предельно точного расчёта веса крыши, сопротивляемости к ветру, устойчивости к снеговой нагрузке.

Шатровые крыши разнообразны, но сложны в самостоятельном возведении

Сложность шатровой крыши зависит от количества скатов. Чем больше таких элементов, тем более сложна стропильная система, обустраиваемая под каждым скатом. Наибольшая высота потолка в мансарде — на середине помещения, а по краям пространство не используется активно из-за низкого потолка.

Мансарда под шатровой крышей обладает небольшой площадью

В конструкции четырёхскатной шатровой крыши присутствуют 4 основные стропильные ноги, дополняемые нарожниками. Наличие нескольких наклонных скатов снижает сопротивление кровли к ветру и минимизирует снеговую нагрузку. Для расчёта длины стропил нужно определить центр, в котором будут соединяться торцы стропильных ног. Расстояние между нарожниками, стойками и другими деталями рассчитывается индивидуально.

Видео: особенности шатровой крыши на примере макета

Мансарда под асимметричной кровлей

Двускатные крыши являются симметричными, так как имеют два одинаковых ската. Если же удлинить одну из кровельных поверхностей, то получится асимметричная крыша, под которой легко оборудовать мансарду. Таким образом можно сочетать лёгкие в возведении конструкции, придавая дому оригинальный вид и обустраивая функциональную мансарду.

При создании асимметричной кровли важно точно рассчитать нагрузку и сделать её равномерной на каждую несущую стену

Асимметричные конструкции, несмотря на простоту, требуют точного расчёта параметров. Важно обеспечить равномерную нагрузку на каждую несущую стену, ведь один скат длиннее другого и, соответственно, имеет больший вес. Центральное ребро или конёк может располагаться как посередине, так и быть смещённым в какую-либо сторону.

Асимметричная кровля подходит для зданий высотой до 3-х этажей

При возведении асимметричной крыши стоит учитывать то, что полезное пространство мансарды с одной стороны будет больше, чем с другой. Поэтому нужно заранее создать не только чертёж кровли, но и проект мансарды с расположением функциональных зон.

Мансардные крыши: особенности монтажа и выбора материалов

Жилая и функциональная мансарда должна быть тщательно защищена от влаги, холода и ветра. Поэтому при строительстве сооружают кровельный пирог, включающий в себя несколько слоёв, обеспечивающих в мансарде оптимальную атмосферу.

Кровельный пирог обязателен как для мансарды, так и для тёплого чердака

При строительстве крыши для жилого чердачного помещения стоит учитывать следующие особенности:

• выбор материалов высокого качества — залог долговечности и комфорта мансарды;
• окна должны быть максимально защищены от дождя, ветра и снега, так как эти проёмы являются уязвимой областью крыши;
• все деревянные элементы крыши обязательно обрабатываются антисептиком или средством для защиты древесины от влаги;
• вентиляция крыши обеспечивается с помощью вентилируемого конька, вентзазора между гидроизоляцией и кровельным покрытием;
• применение лёгких кровельных материалов, например, профнастила и металлочерепицы, позволит снизить нагрузку на фундамент и стены здания.

Основные этапы работ

Не существует универсальной инструкции по строительству мансардной крыши, но есть определённая последовательность работ. Это позволяет осуществить поэтапное строительство кровли с мансардой и учесть некоторые важные моменты.

Кровельный пирог создают поэтапно, используя качественные материалы

Основные действия заключаются в следующем:

1. В процессе проектирования проводится расчёт параметров кровли и каждого её элемента, например, вычисление сечения стропил, зависящее от их длины, угла наклона. Создаётся чертёж, на котором отображено расположение каждого элемента.
2. После проектирования приступают к подготовке и нарезке стропил, проводится монтаж стропильных ног и дополнительных элементов.
3. Для крепления стропил требуется мауэрлат, который делают из бруса. К нему и фиксируют стропильные ноги.
4. После создания каркаса на него укладывают гидроизоляционную плёнку, укрепляют её скобами и фиксируют рейками обрешётки.
5. Поверх обрешётки монтируют кровельное покрытие. В ендовах или под мягкую кровлю требуется сплошная обрешётка.
6. Изнутри укладывают между стропил утеплитель, например, плиты минеральной ваты. Затем на стропила крепят пароизоляционную плёнку, учитывая то, что между утеплителем и пароизоляцией должен быть зазор от 5 см для вентиляции. Если такой промежуток не обеспечен, нужно нарастить стропила дополнительными досками.
7. После монтажа пароизоляции можно проводить финишную отделку мансарды.

Читайте также — Отделка мансарды: делаем из чердака конфетку.

Фотогалерея: варианты мансардных крыш

Необычные архитектурные решения под силу осуществить только профессиональным мастерам

Полувальмовая крыша может иметь окна, защищённые выступами

Оригинальная крыша требует тщательного подхода и грамотного расчёта параметров

Вальмовая четырёхскатная крыша состоит из двух треугольных и двух трапециевидных скатов

Ломаная форма крыши делает мансарду просторной, а дом — красивым

Полувальмовая конструкция уместна для дома любой этажности

Многощипцовый вариант сложен в возведении, но отличается солидным видом

Двускатная крыша проста и удобна в эксплуатации

Шатровая кровля простого типа имеет скаты, соединенные посередине

Особенности эксплуатации мансардных кровель

Крыша должна надёжно защищать не только мансарду, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать такие правила:

• нельзя очищать крышу от снега острыми или очень тяжёлыми инструментами, что может привести к повреждению покрытия и протечкам;
• наружные дыры в кровле своевременно заделывают материалами, обеспечивающими гидроизоляцию;
• крыши любого типа обязательно оснащают водосточными системами для быстрого отвода влаги;
• внутренняя отделка крыши мансарды может быть максимально лёгкой и простой, что обеспечит быстрый ремонт в случае протечек.

Отделка стен вагонкой — экологичное и актуальное решение

Обеспечение надёжности и прочности крыши — важный момент при обустройстве мансарды и поэтому строительство мансардной кровли любого из представленных типов предполагает тщательное проектирование и выбор качественных материалов.

• Автор: Ольга Новикова
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Что такое мансардная крыша и каковы ее преимущества и недостатки

Отказ от ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получать небольшую комиссию за соответствующие покупки.

Мансардная крыша существует с 16 века. Однако только в начале 17 века этот стиль кровли приобрел популярность. С тех пор мансардная крыша стала неотъемлемой частью французской архитектуры и довольно часто встречается во многих зданиях, расположенных в этой части мира.

Что такое мансардная крыша? Каковы преимущества и недостатки использования этого стиля кровли? Как он появился? На все эти и другие вопросы мы ответим в этой статье. Так что следите за обновлениями, чтобы узнать все, что вам нужно знать о мансардной крыше.

Что такое мансардная крыша?

Проще говоря, мансардная крыша, также известная как французская крыша или бордюрная крыша, представляет собой гибрид двускатной и вальмовой крыш. Если вы не знакомы с вальмовой крышей, то давайте сначала кратко объясним ее архитектуру.

Крыши Gambrel можно рассматривать как модифицированную версию двускатной крыши. Как, спросите вы? Ну, в отличие от стандартной двускатной крыши, которая имеет один скат с каждой стороны, крыша Gambrel имеет два ската с каждой стороны. Верхний склон намного более плоский по сравнению с нижним, который кажется почти вертикальным.

Хотя этот стиль кровли обычно не используется в традиционных домах, вы найдете его во многих амбарах. Если у вас все еще возникают проблемы с визуализацией этого стиля кровли, мы предлагаем вам взглянуть на иллюстрацию и изображение ниже.

Амбарный дом с вальмовой крышей
via Byler Barns and Backyards

Теперь, когда у вас есть четкое представление о том, что такое вальмовая крыша, давайте подробно рассмотрим мансардную крышу. Так же, как и вальмовая крыша, мансардная крыша имеет сходную конструкцию уклона с двух противоположных сторон. Однако с другой пары сторон мансардная крыша имеет тот же наклонный стиль. В случае вальмовой крыши на остальных ее гранях отсутствуют скаты.

Отсюда наше вступительное заявление: «Проще говоря, мансардная крыша, также известная как французская крыша или бордюрная крыша, представляет собой гибрид двускатной крыши и вальмовой крыши». имеет смысл, не так ли?

Помимо дополнительных скатов, мансардные крыши также имеют уникальный элемент дизайна, который еще больше отличает их от традиционных двускатных крыш. Если вы посмотрите на иллюстрацию ниже, вы заметите линию слуховых окон вдоль крутого наклонного нижнего склона. Эти окна являются неотъемлемой частью архитектуры вальмовой крыши.

Вид с воздуха на мансардные крыши вдоль бульвара Осман в Париже
через Википедию

Каковы преимущества использования мансардной крыши?

1. Дополнительное чердачное помещение

По сравнению со стандартной двухскатной или вальмовой крышей мансардные крыши предлагают значительно больше чердачного пространства благодаря почти вертикальному нижнему скату. Чердак мансардной крыши не требует компромиссов в пространстве и может легко вместить главную спальню, если это необходимо.

Кроме того, использование мансардных окон по всей длине нижнего ската обеспечивает больше естественного света внутри здания, что еще больше увеличивает ощущение пространства.

2. Легкая расширяемость

Почти вертикальный характер нижнего склона облегчает возведение дополнительных этажей сверху. Конструкция нижнего ската обеспечивает большую гибкость по сравнению с более популярными стилями кровли, такими как двускатные крыши или вальмовые крыши.

Таким образом, если в настоящее время у вас нет средств на надстройку дома, но вы хотите или нуждаетесь в гибкости для расширения дома в будущем, то использование мансардной крыши имеет смысл.

3. Эстетическая ценность

Хотя внешний вид является субъективным, нельзя отрицать тот факт, что мансардные крыши имеют элегантный дизайн, во многом благодаря тому, что они были важной частью французской архитектуры в эпоху Возрождения. Более того, в районах, где они обычно не встречаются, этот стиль кровли определенно будет выглядеть более изысканно и может даже привлекать внимание, если он выполнен должным образом.

Каковы недостатки использования мансардной крыши?

1. Устойчивость к атмосферным воздействиям

Честно говоря, мансардные крыши не самые функциональные. На самом деле, они несут в себе немало вопиющих недостатков, которые делают их совершенно непригодными для районов с экстремальными погодными условиями. Почему ты спрашиваешь? Ну, это полностью из-за низкого уклона самой верхней части этой крыши.

Почти плоский скат означает, что он плохо справляется с сильными дождями и может привести к протечкам крыши. Более того, в районах с сильным снегопадом результат будет куда более плачевным. Фактически вся крыша может рухнуть под тяжестью снега.

2. Высокая стоимость установки

После того, как вы просмотрите несколько иллюстраций мансардной крыши, первое, что бросается в глаза, это сложность конструкции. Естественно, это приведет к высокой стоимости монтажа. Фактически, вы сможете установить несколько двускатных или вальмовых крыш по цене одной мансардной крыши.

Более того, с этой конструкцией знакомы немногие специалисты по кровле. Следовательно, качество мансардной крыши может не соответствовать желаемым стандартам.

3. Затраты на техническое обслуживание и ремонт

Высокая стоимость установки, как правило, указывает на увеличение затрат на техническое обслуживание и ремонт, что особенно верно в случае мансардных крыш. В современную эпоху не многие специалисты по кровле знакомы с мансардной крышей, поэтому их ремонт будет не только дорогостоящим делом, но и найти подходящего специалиста по кровле также будет большой проблемой.

Кроме того, использование мансардных окон вдоль крутого нижнего склона резко поднимет затраты на техническое обслуживание и ремонт. Кроме того, на плоской части крыши будет собираться много мусора, что еще больше увеличит расходы на техническое обслуживание.

Урок истории мансардных крыш

Хотя создание мансардной крыши приписывается Франсуа Мансару (1598–1666), он не был первым, кто реализовал эту архитектуру крыши. Эта честь досталась бы Пьеру Леско (1510–1578), который использовал этот стиль кровли в части Лувра в 1550 году.

Однако только в начале 17 века архитектура мансардной крыши стала популярной. . Франсуа Мансар, выдающийся архитектор периода французского барокко, начал использовать этот стиль крыш в зданиях, которые он проектировал для своих клиентов. Таким образом, эта архитектура крыши была названа мансардной крышей в его честь.

Интересно, что в Европе слово «мансарда» может также относиться к чердачному пространству, а не только к конструкции крыши.

Популярность мансардной крыши во Франции росла и стала еще более модной во время правления Наполеона III (1852–1870). За это время стиль мансардной крыши распространился по всему миру и был принят в зданиях в США, Канаде и многих других западных странах.

Хотя мансардная крыша не так часто использовалась в традиционных домах, она присутствовала во многих высотных жилых домах, особенно в конце 19 века.60-х и 1970-х годов. Позже многие небольшие коммерческие здания также приняли мансардную крышу. Однако, в отличие от традиционной мансардной крыши, эти крыши имели плоскую вершину.

Здание с мансардной крышей, расположенное на Пятой авеню и 19-й улице
via Ephemeral New York

Заключение

Прежде чем попрощаться, давайте закончим эту статью советом. Хотя мансардные крыши могут выглядеть изысканно и во многих случаях показно, они не очень практичны, особенно если вы планируете установить их в своем доме.

Они являются частью архитектурного наследия, и хотя это может быть заманчивой причиной для использования этой крыши в вашем доме, мы советуем вам тщательно выбирать тип крыши с учетом климата вашего региона.

Типы крыш часто упускают из виду, но они представляют собой очень важную часть наших домов, наших оболочек, нашей брони, поэтому мы приглашаем вас прочитать больше о типах крыш, которые стоит рассмотреть здесь.

Похожие статьи

Типы рулонной кровли для легкой и экономичной кровли

11 лучших ограждений водосточных желобов для малообслуживаемого дома

23 необычайно красивых способа перепрофилировать водосточные желоба в вашем доме

Лучшие стили крыш 2020 | 15 различных форм

Стиль крыши вашего дома — это то, что многие домовладельцы упускают из виду, хотя на самом деле это может оказать существенное влияние не только на прочность и устойчивость вашей кровельной системы, но и на ее стоимость. на замену кровли. Используйте эту страницу в качестве руководства, чтобы узнать больше о различных стилях крыш, чтобы вы могли быть хорошо информированы, прежде чем перекрывать существующую крышу или устанавливать новую крышу в только что построенном доме.

Чтобы начать работу, выберите тип крыши из приведенных ниже. Наиболее часто устанавливаемый тип крыши

• Плюсы и минусы двускатных крыш
• Влияет ли форма крыши на структуру вашего дома?

Шатровые крыши; Прочность в сочетании с простотой

• Шатровые крыши по сравнению с двускатными крышами
• Шатровые крыши по сравнению с мансардными и вальмовыми крышами

Мансардные крыши; Кто знал, что кровля может быть такой элегантной?

• Обычные кровельные материалы для мансард

Вальмовые крыши; Популярная форма крыши Новой Англии

• Гамбральная крыша против мансардной крыши

Плоские крыши; Самый популярный вариант коммерческой кровли

• Верхние материалы для плоской крыши (долговечность имеет значение)

Крыши с малым уклоном; Не путать с плоской кровлей

9 Необычные стили с уникальными формами

• Bonnet
• Saltbox
• Butterfly
• Sawtooth
• Крединая
• Pyramid
• Jerkinhead
• Скил
• Dom.
• Skillior

6 Наиболее распространенные типы крыш в жилых домах

Эти шесть стилей крыш чаще всего встречаются на крышах домов в Массачусетсе, Нью-Гэмпшире, Род-Айленде и по всей Америке. Двускатные и вальмовые крыши составляют подавляющее большинство конструкций крыш, и это здорово, потому что они просты по конструкции и их легче заменить, чем другие. Мансардные и вальмовые крыши более сложны, но имеют более красивый дизайн. Наконец, вы найдете как плоские крыши, так и крыши с малым уклоном. Это меньше для дизайна и больше для необходимости, покрывая области, склонные к водонасыщению.

Двускатные крыши; Наиболее часто устанавливаемая крыша

Этот дом на ранчо имеет двускатную крышу. Вы можете видеть, что он средний по высоте и просто поднимается с одной стороны, а затем понижается с другой.

Двускатные крыши являются наиболее часто устанавливаемым типом кровли из-за их простоты. Это классический образ, который приходит на ум, когда вы думаете о жилой крыше. С одной стороны вверх, с другой вниз…

Две стороны двускатной крыши могут различаться по наклону, что объясняет, почему многие дома с простыми двускатными крышами могут сильно отличаться друг от друга.

Плюсы и минусы двускатных крыш

Такой распространенный стиль кровли, естественно, имеет хорошо задокументированные плюсы и минусы. И независимо от того, есть ли у вас двускатная крыша в вашем доме или любой другой стиль, важно знать преимущества и недостатки двускатных крыш. Вот почему мы написали для вас подробное руководство по двускатной крыше. Это объясняет историю систем двускатной кровли и то, как дизайн вашей крыши может повлиять на структуру вашего дома больше, чем вы думаете.

Влияет ли форма крыши на структуру вашего дома?

Нажмите ниже, чтобы ознакомиться с руководством, упомянутым выше

Являются ли двускатные крыши менее прочными, чем крыши других стилей?

Шатровые крыши; Прочность в сочетании с простотой

Шатровая крыша делает этот дом прочным.

Эта схема конструкции вальмовой крыши показывает, почему этот стиль крыши является самым прочным. Все четыре стороны соединяются на пике и могут легко отражать сильный ветер, мусор и снег.

Двускатная крыша может быть самым популярным стилем кровли в Америке, но она не идет ни в какое сравнение с чистой прочностью вальмовых крыш.

Шатровые крыши по сравнению с двускатными крышами

Почему вальмовые крыши прочнее, чем крыши других стилей, особенно прочнее двускатных крыш? Из-за архитектуры! Во-первых, вальмовая крыша имеет четыре стороны по сравнению с двумя сторонами на двускатных крышах. Все эти четыре стороны указывают вместе и пересекаются на вершине крыши. Его сила подобна силе иглу!

Если вы домовладелец, желающий заменить свою вальмовую крышу, важно отметить, что у нее есть недостатки. При прочих равных, вальмовые крыши более дороги в перекрытии, потому что поверхность крыши покрывает всю площадь дома. Это особенно верно по сравнению с ценой замены более простой двускатной крыши.

Шатровая крыша по сравнению с мансардной и вальмовой крышами

Мансардные крыши (упомянутые ниже) имеют четыре стороны, как и вальмовые крыши, но что делает конструкции вальмовых крыш более привлекательными, так это то, что их секции крыши имеют больший уклон, что препятствует отводу воды и ветер легче.

На вальмовых крышах вы увидите непрерывный уклон со всех четырех сторон крыши. Но при мансардной крыше (как и при вальмовой) стороны разделены. Это делает всю мансардную и вальмовую кровельные системы более слабыми по сравнению с вальмовыми крышами.

Мансардные крыши; Кто знал, что кровля может быть такой элегантной?

Эта мансардная крыша (рисунок выше) имеет участки с крутым уклоном в нижней части крыши, которые встречаются с участками с более низким уклоном наверху. Слуховые окна, как показано на картинке, очень популярны на мансардных крышах.

Обычно мансардные крыши можно найти на таунхаусах, построенных в 1980-х и 1990-х годах.

Стиль кровли с европейскими корнями, эта французская форма крыши столь же элегантна, сколь и дорога в перекрытии.

Мансардные крыши, как правило, дороже, чем крыши других стилей, не только из-за их сложности, но и потому, что они часто встречаются в более исторических домах. А как известно, чем деликатнее (и сложнее) кровельный проект, тем дороже он будет стоить…

Мансардные крыши имеют четыре стороны, что является важным фактором, почему крыша выглядит так элегантно! Форма крыши охватывает весь дом, и каждая сторона имеет двойной скат. Эти скаты легко характеризуются своей крутизной, намного круче, чем скаты вальмовых крыш. И поскольку эти стороны такие крутые, вершина большинства мансардных крыш по необходимости имеет небольшой уклон. Несмотря на то, что вершины имеют низкий уклон, многие домовладельцы по-прежнему предпочитают устанавливать битумную черепицу, а не рулонную кровлю или другие обычные материалы для плоских крыш, потому что это более со вкусом соответствует остальной части дизайна дома.

Хотя такой дизайн делает мансардную крышу более эстетичной, у нее есть и недостатки (особенно в районе Бостона из-за снега). Плоские вершины мансардных крыш делают уборку снега более сложной задачей, чем если бы у вас был дом с двускатной или шатровой крышей. С мансардами форма крыши затрудняет самопроизвольное соскальзывание снега.

Положительным моментом является то, что мансардные крыши изначально предназначались для домов, в которых требовалось больше жилого пространства на чердаке и в спальнях. Надлежащая вентиляция крыши для этих типов чердаков имеет решающее значение. . Поскольку уклон крыши настолько крут по бокам, вы часто найдете целые этажи дома, расположенные под крутыми сторонами его мансардной крыши. О, эффективность!

Обычные кровельные материалы для мансард

Поскольку мансардные крыши часто встречаются в исторических домах, вы часто увидите их с шиферными кровельными материалами. Это распространено, потому что сланец был единственным качественным вариантом до того, как битумная черепица превратилась в долговечный выбор для замены крыши. Несмотря на дороговизну, шифер был королем! Вы найдете мансардные крыши с сланцевой черепицей на исторических крышах Кембриджа и крышах Бруклина в пригородах Бостона.

Вальмовые крыши; Популярная форма крыши Новой Англии

Как видите, навесы облегают дом так же, как мансардные крыши, но они крупнее и имеют более непрерывный вид.

Гамбрелы — популярные формы крыш домов в стиле Кейп-Код.

Вальмовые крыши так сильно влияют на внешний вид дома, что многие дома с такой крышей называются домами вальмового типа.

По большей части вальмовые крыши в основном имеют битумную черепицу, но некоторые домовладельцы выбирают более дорогие металлические варианты, чтобы легче очищать крышу от снега зимой.

Эстетику вальмовой крыши можно сравнить с двускатной крышей, слитой с мансардной крышей. Он имеет простоту фронтона (стиль крыши, который обычно имеет две стороны) и сложность мансарды, которая традиционно представляет собой четырехугольную крышу.

Если фронтон имеет две стороны с одной панелью на каждой, то навес имеет две стороны с двумя панелями на каждой. Для сравнения, крыша мансардного типа имеет четыре стороны, каждая из которых состоит из двух панелей. Итак, потенциально всего 8 панелей. Немного технического, но это архитектура крыши!

Вальмовая крыша легче понять по сравнению с мансардной крышей, чем с двускатной:

Вальмовая крыша и мансардная крыша

Основное различие между ними заключается в том, что мансардная крыша полностью охватывает дом , а вальмовой крыши нет. Если бы вы смотрели на сторону дома с навесом, вы бы увидели только окна, сайдинг и сторону ската крыши.

С точки зрения уклона, разница между двумя стилями действительно зависит от того, как построен дом. Иногда вальмы круче, иногда мансарды круче. Но в каждом случае важно учитывать, как дождь и талый снег могут проникнуть в ваш дом в местах, где панели крыши соприкасаются с сайдингом вашего дома.

Если у вас в доме двускатная крыша, важно убедиться, что ваш подрядчик по кровельным работам хорошо знаком с передовыми методами защиты от капель, потому что это будет иметь решающее значение для защиты от воды!

Плоские крыши; Самый популярный вариант коммерческой кровли

Гравий — популярное покрытие для плоских крыш, особенно на коммерческих зданиях. Камни помогают в дренаже во время сильных ливней или когда снег накапливается зимой, а затем сразу тает.

Рулонная кровля, изображенная выше, становится все более популярным кровельным материалом для замены плоской кровли. Изображение выше на коммерческом здании, его также можно использовать в жилых домах.

Плоские крыши чаще всего встречаются в мире коммерческих кровель, но не полностью отсутствуют и в жилых домах.

Они популярны в коммерческих кровлях по очевидным причинам, а именно из-за формы коммерческих зданий. Вы не можете шлепать битумную черепицу по плоской поверхности, которая будет удерживать воду, верно?

Хотя идея удержания воды проста, это важная концепция для домовладельцев с плоскими (и пологими) крышами. чтобы вода могла течь от вашего дома. Позволить воде отстояться — это простой рецепт катастрофы.

Верхние материалы для плоских крыш (долговечность имеет значение)

Наиболее популярными материалами для перекрытия плоских крыш являются материалы, которые легко выдерживают удары.

Постоянные удары воды по поверхности, а иногда и люди, идущие по крыше, делают риск, связанный с перекрытием плоской крыши, серьезными…

Если крыша не является идеально водонепроницаемой, вы можете быстро получить течь. А на плоских крышах трудно найти протечки и еще труднее устранить:

Вы, наверное, помните бостонские крыши, которые испытывали проблемы во время постоянных метелей 2014-2015 годов!

T Наиболее часто используемые материалы для замены плоских крыш включают:

• Мембрана из ПВХ
• Мембрана ТПО
• Резиновая мембрана EPDM
• Рулонная кровля
• Гравий и гудрон, американская классика

Крыши с малым уклоном; Не путать с плоской кровлей

Кровля с малым уклоном имеет решающее значение для домов с верандой и солярием, потому что битумная черепица не может эффективно стекать без уклона. Низкоскатная кровля спасает положение!

Кровельные материалы GAF, в том числе линии с малым уклоном, отмечены знаменитым знаком качества Good Housekeeping. Огромный плюс для домовладельцев!

Крыши с малым уклоном часто встречаются на верхушках слуховых окон и на тыльной стороне вальмовых крыш, но чаще всего крыша с малым уклоном встречается на крыльце жилого дома.

Низкие склоны классифицируются по уклону, которого почти нет. Иногда они кажутся плоскими крышами, но при дальнейшем рассмотрении выяснилось, что на самом деле они имеют небольшой уклон. Не крутой, но он есть!

Снова и снова мы видим, как домовладельцы пренебрегают своими крышами с низким уклоном , потому что они не так сильно изнашиваются, как битумная черепица того же возраста. Однако ветхая крыша с малым уклоном редко нуждается в замене…

Наиболее распространенные проблемы с крышами с малым уклоном связаны с тем, где они соприкасаются со стеной или соединяются с другой частью сайдинга или крыши основного дома. Вода, просачивающаяся в эти пересечения крыши и стены , — это то место, где вы обычно обнаружите утечки, поэтому важно, чтобы ваш кровельный подрядчик проявлял особую осторожность при установке крыши с малым уклоном на части вашего дома.

Плохо установленные крыши с низким уклоном могут нанести большой ущерб домам в Новой Англии после начала снежного сезона!

Рулонная кровля является предпочтительным материалом для большинства подрядчиков при замене крыш с малым уклоном. Низкоскатная кровля GAF Liberty представляет собой самоклеящуюся мембрану, на которую предоставляется 15-летняя гарантия, если она установлена ​​в соответствии с рекомендациями производителя.

9 необычных стилей с уникальными формами

Крыши бывают всех форм и размеров. Ниже приведены девять малоизвестных стилей кровли. Вы найдете многие из них в построенных на заказ современных и современных домах, потому что они добавляют дополнительный стиль дизайну дома.

Капот

Капотные крыши очень похожи на вальмовые и мансардные крыши, только наоборот. Вместо того, чтобы иметь участок крыши с низким уклоном вверху, он находится внизу. Более крутой скат крыши находится наверху. Крыши в стиле капота популярны в домах в Кейп-Коде, их также можно найти на крышах в Норт-Уэймуте, Массачусетс.

Солончак

Дома солончака уникальны по форме и дизайну, потому что они асимметричны. Крыши солончаков двусторонние; одна сторона, как правило, длиннее и постепенно доходит до вершины крыши. Другая сторона короткая и обычно имеет очень низкий уклон. Как только короткая сторона встречается с длинной, она опускается.

Бабочка

Крыша-бабочка выглядит как крылья бабочки и чаще всего встречается в современных домах. Думайте об этой форме как о двускатной крыше с обратным фронтом, где «пик» крыши на самом деле ниже, чем стороны. Как вы можете себе представить, это опасный вариант, если вы живете в климате, где много снега.

Пилообразная

В основном используемые для коммерческих крыш, пилообразные крыши очень похожи на крыши-бабочки тем, что имеют обратный уклон. Однако разница между пилообразным стилем и стилем бабочки заключается в том, что рисунок пилообразного зуба повторяется снова и снова, делая дизайн крыши похожим на зубья пилы. Плохой выбор для зданий и домов в MA или NH.

Изогнутая

Изогнутые крыши привлекательны для домовладельцев, которые ищут альтернативу острым краям и пикам, характерным для традиционных крыш. Как вы уже догадались, изогнутые крыши… кривые! Вам понадобится специализированная кровельная компания, чтобы заменить изогнутую крышу. И если вы хотите сделать его для нового дизайна дома, мы предлагаем вам нанять опытного архитектора.

Пирамида

Крыши в стиле пирамид выглядят как египетские пирамиды, которые вы, вероятно, рисуете, когда читаете это. Подобно шатровым крышам, они невероятно прочны из-за своей плотной конструкции и целеустремленной конструкции. Поскольку их трудно заменить, большинство экспертов по крышам предлагают использовать металлические кровельные материалы, которые можно плотно закрепить в местах соединения одной стороны крыши с другой.

Jerkinhead

Крыши Jerkinhead, как видите, не самый приличный стиль кровли, но они имеют винтажный вид. Говоря простым языком, он выглядит как вальмовая крыша с двумя более короткими сторонами. А короткие стороны выглядят как у двускатной крыши.

Skillion

Крыши Skillion выглядят очень современно и больше всего напоминают навесы. Их шаг варьируется и обычно соответствует дизайну дома. Крыши в стиле Skillion часто покрыты металлом (если уклон более крутой) или рулонной кровлей (если уклон ниже).

Хотите увидеть известный американский пример купольной крыши? Не ищите ничего, кроме здания Капитолия Соединенных Штатов! Купольные крыши не могут быть заменены большинством подрядчиков по кровельным работам, что делает их слишком дорогими для домовладельцев.

Мансардная крыша: элегантность расширения вверх

Обновлено: 17 августа 2022 г. | Категории: Крыша

Мансардная крыша существует с 16 века и названа в честь французского архитектора 17 века Франсуа Мансара. Однако он не изобрел стиль. Но он является причиной его популярности, поскольку он широко использовал его в своих проектах.

В последнее время мансардные крыши используются во многих архитектурных проектах, но в прошлом они то входили, то выходили из моды. В 1800-х годах, во время реконструкции Парижа, мансардная крыша приобрела популярность и многообещающе вернулась.

Зданиям той эпохи действительно удалось сохранить красоту мансардных крыш, поэтому они популярны и сегодня. Из-за поразительного сходства эти крыши часто путают с вальмовой крышей.

Но мансардная крыша отличается двухскатной конструкцией со всех четырех сторон, а не только с двух сторон, как вальмовые крыши. Вальмовые крыши обычно используются для амбаров и складов, тогда как мансардные крыши были замечены в отелях, загородных домах и французских замках.

Что такое мансардная крыша?

Мансардная крыша представляет собой четырехскатную вальмовую крышу, которую можно узнать по двум отдельным скатам с каждой стороны. Верхний склон менее крутой, а нижний гораздо круче и имеет выступающие из него слуховые окна.

Крутая конструкция крыши позволяет построить в здании целый дополнительный этаж. Это обычно называется мансардой и может быть полностью обитаемым, а не использоваться как чердачное помещение. Мансардную крышу часто называют другими названиями, например, французская крыша или бордюрная крыша.

Типы мансардных крыш

Эти крыши являются архитектурным шедевром, но они не существуют в одном виде. Существует много типов мансардных крыш, каждая из которых уникальна и отличается друг от друга, сохраняя при этом два ската на каждой из четырех сторон. Различные варианты дизайна описаны ниже.

Выпуклая

В выпуклой мансардной крыше нижние скаты выгнуты наружу. В результате крыша очень напоминает нижнюю часть колокола, которая расширяется наружу. Этот тип обычно можно увидеть в официальных или правительственных зданиях.

Преимущества этой выпуклой крыши позволяют увеличить пространство на крыше дома. Чтобы построить мансардную крышу этого типа, вы должны спилить близлежащие деревья. Это связано с тем, что этот стиль крыши более подвержен повреждениям от падающих деревьев или ветвей деревьев, врастающих в нее.

Вогнутая

Вогнутые мансардные крыши имеют относительно плоскую верхнюю панель и крутые нижние панели, изогнутые внутрь. Иногда скаты также расширяются наружу, хотя это ближе к выпуклому стилю.

Плоская панель наверху в основном является причиной тщательного обслуживания вогнутой мансардной крыши. Он недостаточно крутой, чтобы осадки так же легко с него соскальзывали.

Это связано с тем, что снег скапливается на верхней части крыши, вызывая такие повреждения, как трещины и протечки. Кроме того, это позволит собирать дождевую воду, что может вызвать эрозию и просачивание.

Тем не менее, вы можете решить эти проблемы, установив гидроизоляцию крыши и регулярно убирая мусор. Кроме того, ремонт этой крыши время от времени может защитить ее от поломки. Вогнутый стиль в основном встречается в особняках и старых 19постройки го века.

Прямой

Этот стиль имеет почти вертикальные, длинные нижние скаты и очень короткие верхние скаты. Верхний склон может быть невидим для кого-то на уровне земли или на расстоянии. В этом стиле очень часто присутствуют мансардные окна, обеспечивающие вентиляцию, свет и дополнительное пространство.

Однако недостатком прямой мансардной крыши является то, что снег может скапливаться на верхней панели. Со временем это станет проблемой, вызывая трещины и протечки. Вот почему необходимо проверять крышу не реже одного раза в год.

S-образная форма

S-образная мансардная крыша в настоящее время менее распространена из-за все более сложного характера ее строительства и обслуживания. Вершины этой формы тоньше, как и у других фигур выше, и состоят из вогнутой кривой.

А затем на полпути вниз, где заканчивается вогнутая кривая, она поворачивает направление и становится выпуклой кривой, выпирающей наружу и заканчивающейся почти под вертикальным углом. Это элегантный внешний вид, который некоторым может показаться более готическим в дизайне.

Преимущества и недостатки мансардной крыши

Как и у любого типа архитектуры, всегда есть свои плюсы и минусы, выходящие за рамки эстетики. Давайте посмотрим на них сейчас.

Преимущества мансардной крыши

На мой взгляд, положительные стороны мансардной крыши значительно перевешивают недостатки, которых можно избежать, выполняя простое техническое обслуживание раз в год.

Дополнительное пространство

Эти крыши обеспечивают огромное дополнительное пространство без добавления дополнительного уровня к зданию. На самом деле, форма крыши по своей природе обеспечивает этот дополнительный уровень.

Владельцы дома могут добавить чердак или свободную комнату внутри крыши. Кроме того, предоставленной площади достаточно, чтобы даже создать главную спальню.

Лучшее освещение

На мансардной крыше достаточно места для слуховых окон. Эти большие окна расширяют длину нижних скатов. Таким образом, они могут пропускать в дом много естественного света и свежего воздуха, делая ваш дом очень ярким и живописным.

Экономичность

Крыши мансардного типа действительно могут стоить дороже, чем обычная и простая крыша, и, за исключением первоначальной стоимости, они могут помочь вам сэкономить много денег на обслуживании. Современные элементы в его структуре делают его стабильной и прочной крышей.

Они легко позволяют создать очень просторный чердак или дополнительные комнаты по гораздо более низкой цене. В дополнение ко всему этому, эти крыши также сокращают расходы на отопление, равномерно распределяя тепло по всему помещению.

Их ровные нижние кромки также облегчают установку стандартных типов желобов или альтернативных желобов. Поскольку все они ровные, чистить их проще, а вода распределяется вокруг них равномерно, что обеспечивает более эффективный дренаж.

Отличная вентиляция

 Эта особенность является еще одним преимуществом мансардных окон. Свежий воздух сопровождает естественный свет в доме. Таким образом, эти крыши и окна не только освещают пространство, но и делают его хорошо вентилируемым. Вы можете наблюдать за своим королевством с высоты.

Лучшее распределение тепла

 Дополнительная площадь пола, добавленная за счет конструкции крыши, обеспечивает эффективное и более качественное распределение тепла. В результате мансардная крыша может сделать любой дом очень уютным и теплым в холодные месяцы.

Подходит для сельской и городской местности

Мансардный стиль подходит для любого типа окружающей среды. Кроме того, это хороший вариант как для сельской местности, так и для города. Однако это более выгодно для городских районов, поскольку допускает вертикальное расширение.

Как правило, возможность увеличения пространства по вертикали особенно удобна для ограниченных пространств, таких как центр города. Это связано с тем, что возможность расширения наружу даже недоступна в большинстве городских кварталов.

Модно и шикарно

Хотя эта крыша является выдающимся элементом французской архитектуры, она также популярна для жилых и деловых помещений во многих других странах. Они придают любому зданию изысканный вид, а в наши дни подрядчики используют высококачественные материалы для утепления и строительства.

Это означает, что вам не придется беспокоиться о ржавчине или любых других проблемах, связанных со старыми зданиями, построенными с такой крышей.

Недостатки мансардной крыши

Независимо от того, сколько преимуществ у чего-либо может быть, ничто не идеально. Мансардная крыша не является исключением из этого универсального правила. Несмотря на свой список преимуществ, они также имеют некоторые недостатки, которые перечислены ниже.

Ограничения и проблемы, установленные законодательством

Мансардные крыши привлекают к себе большое внимание со стороны контролирующих органов и не в лучшую сторону. Чтобы установить его, требуется разрешение определенного типа, чтобы показать, что вы можете соответствовать спецификациям и строительным нормам.

Они также увеличивают общую площадь собственности; следовательно, это требует от владельцев уплаты большей суммы налога на имущество. Это абсурд, так как расширение идет вверх, но что поделаешь? У человека будут свои деньги!

Кроме того, в некоторых штатах высота мансардной крыши ограничена фиксированной цифрой, которую нельзя игнорировать. Помните, что если вы планируете построить один из них, лучше провести много исследований и знать свои пределы и ограничения. Консультация по городу – ваш лучший выбор.

Высокая стоимость установки

Мансардные крыши не так просты, как может показаться. Для их правильной сборки требуется специальное оборудование и очень квалифицированный персонал.

Кроме того, для его постройки требуется больше материалов и времени, чем для многих других типов крыш. Все эти факторы суммируются и вносят значительный вклад в счет подрядчика. Поэтому установка крыши в этом стиле — дорогое удовольствие.

Плохая устойчивость к атмосферным воздействиям

Одним из наиболее существенных недостатков мансардной крыши является ее неспособность противостоять неблагоприятным погодным условиям, таким как снегопад и дождь. Эта проблема обычно возникает из-за плоской крыши на верхней панели.

Также слаба дренажная система этих крыш. Нередки случаи, когда некоторые части кровельной черепицы или гонта отваливаются, особенно после сильного снегопада и последующего скопления снега.

Высокая стоимость обслуживания

Поскольку кровли мансардного типа сильно подвержены влиянию плохих погодных условий, они очень дороги в обслуживании. Цена резко возрастает, так как требуются более квалифицированные специалисты из-за крутых склонов и большой высоты.

Эти проверки могут проводиться раз в полгода, в зависимости от погодных условий местности. Помимо дождя и снега, на плоской вершине мансардной крыши может скапливаться много мусора. Это со временем наносит ущерб зданию, если его не остановить.

Мансардные крыши Imply Elegance

Идеально подходят для тех, кто ищет стильный и изысканный выбор. Кроме того, это может сделать ваш дом ярче, а также даст вам возможность максимально увеличить внутреннее пространство вашего дома. Вот почему в большинстве случаев это рентабельно для домовладельца в долгосрочной перспективе.

Кроме того, они хорошо сделаны и прочны. Они, как и все остальное в этом мире, также имеют некоторые ограничения. Эти ограничения существуют в виде проблем со стороны правительства, высоких затрат на установку и значительных затрат на техническое обслуживание.

Однако, как обсуждалось в этой статье, список плюсов превосходит список минусов. Поэтому они являются отличным архитектурным выбором для вашего дома или офиса.

Просто убедитесь, что вы провели достаточное количество исследований о стиле мансардной крыши и проблемах, связанных с ними, прежде чем выбрать ее.

Вам также понравится:

• 8 вариантов гаражных ворот для всех остальных
• 8 вариантов гаражных ворот, отличающихся стилем и функциональностью
• 9 типов гаечных ключей, которые должны быть у каждого в гараже
• Как собрать кресло Adirondack из поддонов
• 11 типов пил, облегчающих любую работу
