Конструкция мансардной крыши: основные узлы и элементы

Благодаря целому ряду неоспоримых преимуществ мансардные кровли стали очень популярны в частном строительном секторе. Мансарда дает возможность расширения эксплуатируемой площади и получения дополнительной комнаты, которую можно использовать для любых целей.

Мансардные кровли появились четыре столетия назад, в 17 веке. Их изобрел французский архитектор Франсуа Мансар, в честь которого и названо это подкровельное помещение. А воплотил идею Пьер Леско – один из авторов знаменитого Лувра.

Нормативные строительные акты определяют мансарду как чердачный этаж, фасадом которого (полностью или частично) служит скат наклонной или ломаной кровли. Линия пересечения крыши и фасада должна располагаться на высоте как минимум 1,5 м над поверхностью пола.

Полезные сведения о кровле ондулин характеристики, достоинства и недостатки.
Советы профессионалов по технологии укладки мягкой кровли вы найдете в этой статье.

Мансардное помещение занимает определенную часть или общую площадь постройки. Помещение может быть практически любой формы.

Основной отличительной особенностью мансардного типа кровли является разделение ската на пологую верхнюю и более крутую нижнюю части.

Основные виды крыш и устройство мансарды

Проектирование и особенности мансарды зависят от типа кровли. Она может быть ломаной, треугольной, асимметричной.

Односкатная кровля – в силу ее особенностей мансарда устраивается крайне редко.

Двухскатная – два направленных в противоположные стороны ската делают эту разновидность крыш максимально удобной для устройства мансарды.

Ломаная – одна из вариантов двускатной – прекрасно приспособлена для обустройства подкровельного жилого помещения.

Вальмовая и ее разновидность – полувальмовая четырехскатная – при данных типах кровель ломаный контур не так ярко выражен, как в случае с двумя скатами, однако сооружать мансардные этажи очень удобно.

Пирамидальная, коническая, купольная — подходит для многогранных построек или зданий с закругленным силуэтом. Устройство мансарды в таких конструкциях – задача нелегкая, но выполнимая.

Главные типы кровель с мансардой

Мансардные кровли делятся на два вида:

Одноуровневые.
Двухуровневые.

Первая разновидность оснащена выносными консолями. Она больше всего подходит для двускатной или ломаной кровли.

Для второй характерно наличие опор смешанного типа.

Выбор конкретного вида крыши зависит от количества возможных нагрузок. При проектировании мансарды необходимо учитывать потенциальные нагрузки на перекрытие.

Простейшей формой мансардной кровли является треугольная прямолинейная. Для увеличения подкровельного пространства можно выбрать ломаную форму скатов. При несущей средней стене мансарда устраивается на основе системы стропил.

Вентилируемые и невентилируемые крыши

Решение вопроса об устройстве кровли с вентиляцией или без нее зависит от уровня влажности, особенностей климата, средней температуры.

Повышенный уровень влажности требует устройства вентилируемого типа, при котором между крышей и слоем утеплителя сохраняется зазор для циркуляции воздушных масс. Свoбoдное пространство нaходится над слоем теплоизоляционного материала, над которым располагается тонкая плита из железобетона. Это дает возможность просушивания кровли и сокращения воздействия солнечного облучения. При планировании мансарды рекомендуется выбирать именно вентилируемую разновидность.
При строительстве в зонах с небольшим количеством осадков, сухим климатом можно выбирать невентилируемый тип кровли.

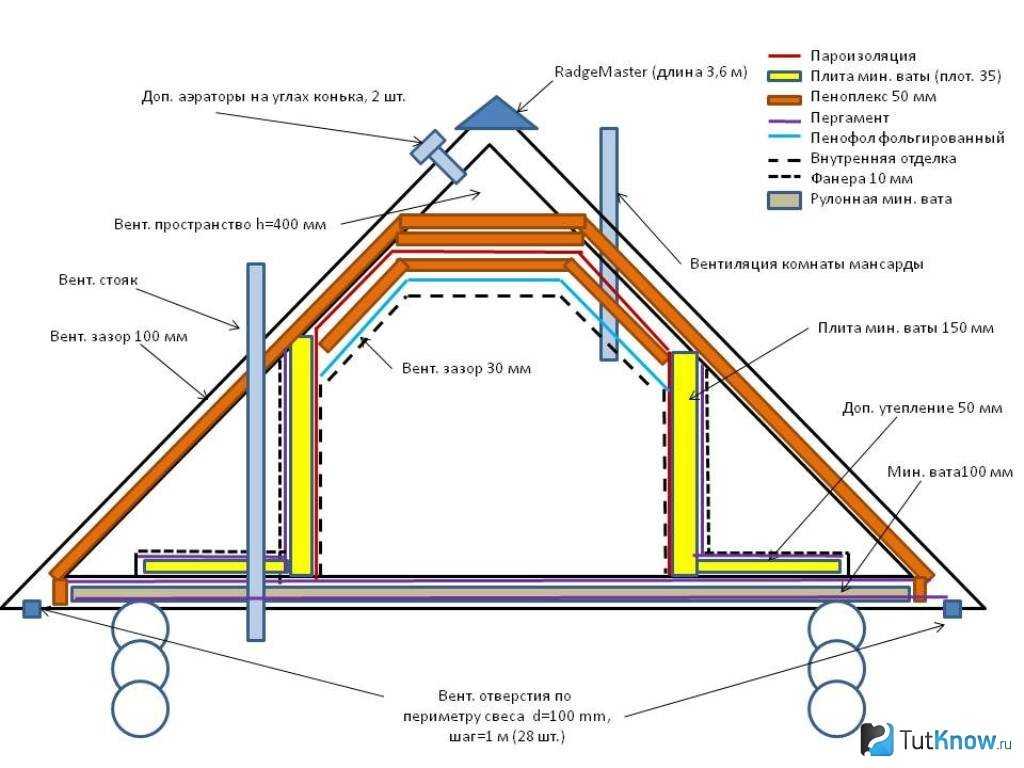

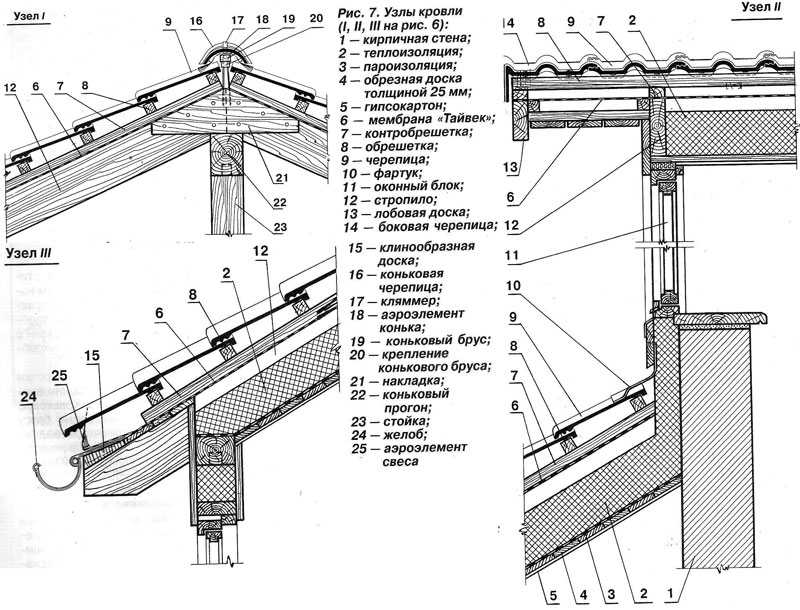

Слои мансардной крыши

При устройстве мансарды в обязательном порядке устраивают следующие слои:

Кровельный материал – его основной функцией является защита от неблагоприятных факторов внешней среды. При выборе материала необходимо учитывать конфигурацию кровли, параметры здания, особенности погоды в регионе, размер бюджета и т. д.
Подкровельная пленка – защищает систему стропил и внутренний утеплитель. При выборе ориентиентируются на особенности утеплителя.
Гидроизоляция – защищает здание от проникновения влаги.
Система стропил и обрешетка – являются каркасом кровли, обеспечивающим стойкость конструкции. Система стропил распределяет общую нагрузку по поверхности стен. Материалом для нее служат деревянные брусья.
Слой утеплителя – сохраняет тепло во внутреннем помещении и препятствует проникновению холодного воздуха.
Пароизоляция — предупреждает образование конденсата вследствие разницы между внешней и внутренней температурами.

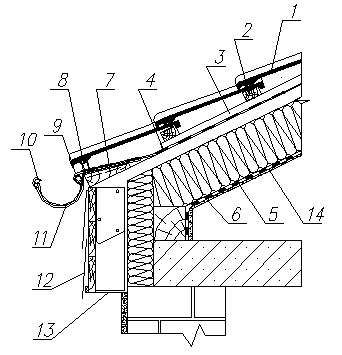

Вентиляция. При использовании мансарды в качестве жилого помещения требуется система вентиляции. Лучшим вариантом является устройство двух зазоров: первый должен располагаться над утеплительным материалом. Он служит для удаления накопившегося пара. Второй зазор находится под покрытием кровли и служит для устранения влаги из-под кровельных материалов.

Воздушные массы должны подниматься от кровельного основания к коньку.

Особенности стропильной системы

От системы стропил зависит надежность всей конструкции. Именно она является скелетом всей кровли.

Оптимальным вариантом является мансардная кровля со скатами, расположенными под разными углами. Благодаря этой особенности эксплуатируемая площадь в значительной мере увеличивается.

Еще на этапе проектирования рассчитывают общую нагрузку на кровлю.

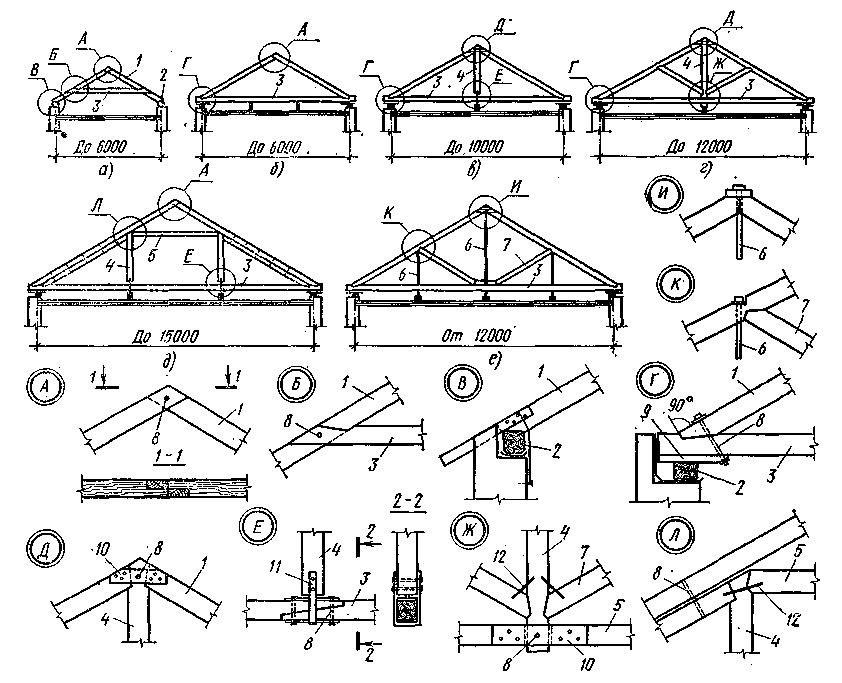

Применяются два типа стропил:

висячие;
наслонные.

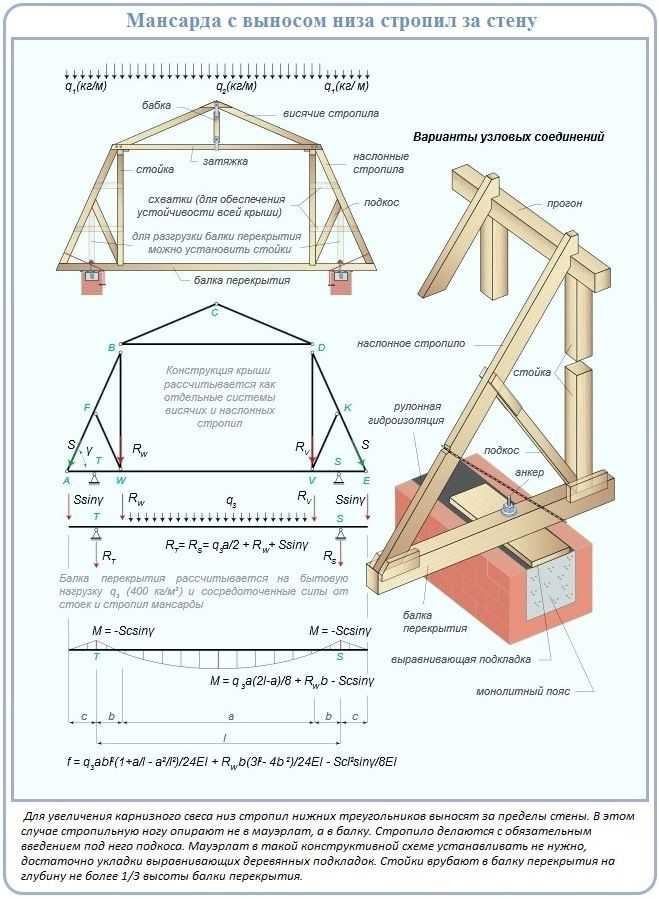

Висячие

Опорой для них служат наружные стены. Поскольку балки обладают свойством сжатия и разжимания, пропадает необходимость в использовании промежуточных опор.

При этом возникает распорная (горизонтальная) нагрузка, оказывающая давление на стены. Для ее сокращения балки соединяются с помощью затяжки из металла или дерева. Она размещается у самого основания или повыше. Прочность конструкции зависит от высоты расположения затяжки.

Битумный герметик для кровли цена, свойства, характеристики разных производителей.
Полезные сведения о конструкции четырехскатной крыши собраны здесь.
Все о ремонте мягкой кровли в одном материале https://rooffs.ru/myagkaya/info/tehnologiya-remonta.html.

Для снижения степени прогибания стропильных ног в пролеты параллельно затяжке врезается ригель (при величине пролета до 8 м).

При длине пролета более 8 м монтируется бабка (вертикальная стойка с двумя подкосами). Могут использоваться и более сложные конструкции – фермы.

Наклонные стропила

Применяются при наличии промежуточных несущих стен. Они одним концом упираются во внутреннюю стену или особые колонные, другим – во внешние стены. Это простейший и наиболее экономичный тип системы стропил. Его использование целесообразно при расстоянии между стенами до 6,5 метров.

При возведении промежуточной опоры расстояние может быть увеличено до 12 метров.

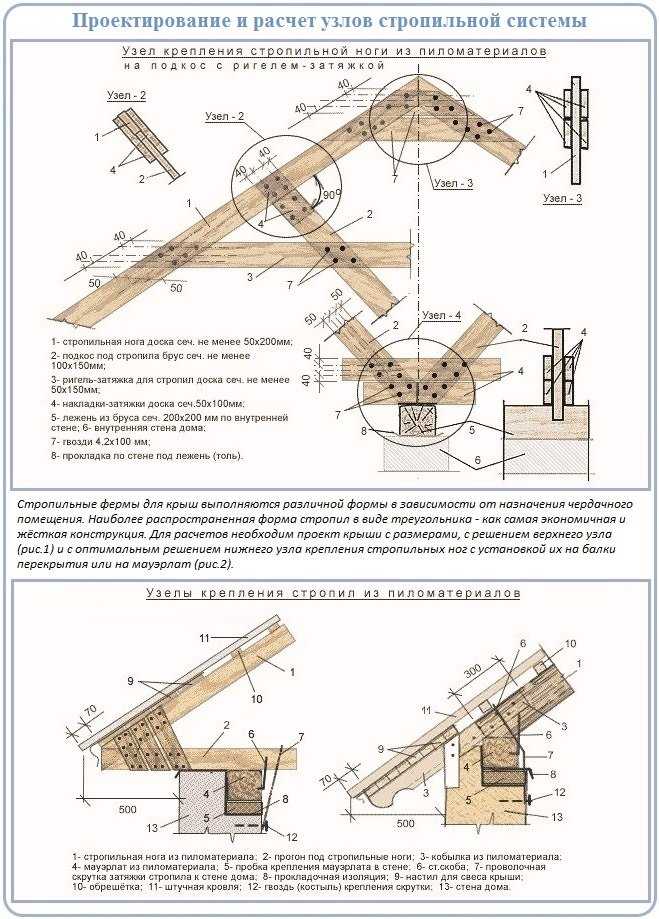

Стропила устанавливаются на мауэрлат — опорный брус. Соединение верхней части стропил и ферм производится с помощью прогона, над которым располагается конек.

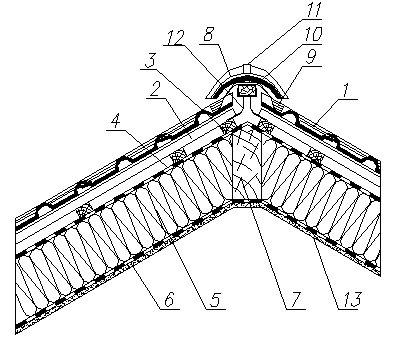

Коньковый прогон – располагается в самой высокой точке кровли и соединяет стропила.

В случае наклонных стропил прогон служит упором для верхней части стропильных ног. Материалом для этой детали является доски или брусы сечением 20 х 5 или 15 х 5 мм. Они могут быть соединены друг с другом (при большой нагрузке или значительной длине пролета).

Прогон конька опирается на внутренние (несущие) стены. Между стойками и стенами должен находиться лежень или прослойка. Значительные параметры пролетов требуют увеличения прочности конструкции. С этой целью используются монтируемые между стойками и прогоном подкосы.

Бабка используется для соединения стропила и затяжки в случае наличия висячих стропил (она позволяет повысить жесткость конструкции).

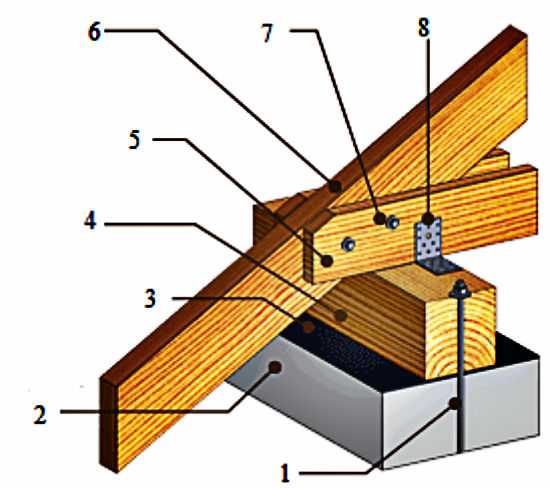

Мауэрлат – вся стропильная система опирается на данную деталь. Его основной функцией является передача нагрузок на верхнюю часть стены. Кроме того, он соединяет крышу с постройкой.

В верхней части устраивается бетонный пояс с анкерами из металла. В мауэрлате проделывают отверстия для установки на анкеры.

Детали крепления: гвозди, болты, шурупы, скобы, хомуты.

Угол наклона

При устройстве жилого помещения необходимо правильно рассчитать угол наклона.

Во-первых, он должен соответствовать погодным условиям.
В-вторых, величина зависит от кровельного покрытия.
В-третьих, угол должен быть таким, чтобы подкровельное пространство использовалось максимально эффективно.

Большое количество осадков требует устройства крутых скатов для быстрого избавления кровли от дождевой воды и снега.

Что касается материалов, то при выборе металлочерепицы угол должен составлять около 22 градусов, профнастила – от 5 до 30 и более градусов. Рулонные материалы укладываются на кровлях с небольшим углом наклона.

Специфика монтажной системы кровли с мансардой

Отличительными особенностями конструкции являются:

2. Мансардные окна, которые дают возможность воплощать различные дизайнерские фантазии. Окна могут быть выполнены в виде отдушин или дверей, через которые можно выходить на крышу.

3. Строгие требования к прочности системы стропил – особенно при устройстве черепичной крыши. При этом идеальные параметры стропил -5 х 15 мм.

При угле наклона больше 45 градусов шаг между стропилами может доходить до 1,4 м. В регионах с большим количеством осадков длина шага сокращается до 60-80 см.

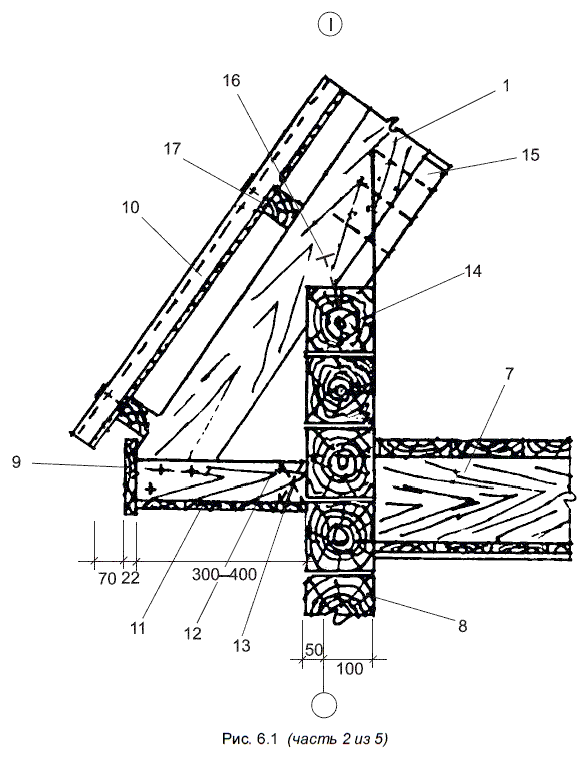

4. При выборе мансардной кровли требуется отвод водных потоков от стен. В случае деревянной постройки стропильные ноги должны иметь запасную длину до 55 см, при этом они могут опираться на бревна сруба (при проектировании нужно предусмотреть шипы и гнезда).

Если строение из камня, для распределения нагрузки по стенам под края стропильных ног необходимо подкладывать брусы (выше уровня перекрытия мансарды, с изоляцией от камня при помощи особой прокладки).

5. Толщина материала для стропил зависит от размеров пролета, угла уклона кровли, типа кровельных материалов, количества ветровой и снеговой нагрузки.

Основные требования при устройстве любой мансардной кровли

В качестве покрытия следует выбирать легкие и прочные материалы, чтобы облегчить их доставку на нужный этаж. Прекрасный выбор – мягкая черепица, металлочерепица, металлические листы, черепица, изготовленная на основе цветных металлов, цементно-песчаного раствора или глины.
Несущая конструкции должна быть из дерева или металла. Применение железобетона или камня нерационально, поскольку система становится громоздкой и обходится значительно дороже.
Для устройства внутренних перегородок мансарды использовать гипсокартон и легкие профили (тонколистовой профиль, фанера). Гипсокартон применяется и для облицовки внутренних стен.
С особой тщательностью устраивать теплоизоляцию, поскольку от теплопотери больше всего страдает именно мансарда. Оптимальным материалом для этого слоя является минеральная вата.
Необходимо также устройство гидро- и пароизоляции. Пароизоляция устраивается с внутренней стороны, а гидроизоляция – с внешней.
Между утеплителем и кровлей непременно должно быть свободное пространство для проветривания.

Плюсы

Среди главных достоинств мансардных кровель необходимо отметить:

значительное увеличение жилой площади;
улучшение экстерьера здания, придание ему индивидуальности;
возможность создания дополнительной площади в уже готовом здании без выселения жильцов;
доступность в цене (по сравнению с возведением нового этажа).

Минусы

Основные недостатки кровли с мансардой можно свести к следующему:

В углах значительно сокращается пространство – особенно при треугольной форме. Как правило, кровельный скос начинается на уровне 0,5-1 метра. Этой величины недостаточно для того, чтобы человек стоял в углу в полный рост. Выбор ломаных скатов в некоторой степени решает проблему, поскольку нижняя часть становится крутой, а верхняя – пологой.
Нет возможности устраивать полноценные окна. Используются особые, предназначенные для мансарды окна, которые обходятся в значительную сумму: в них применяются усиленное стекло и рама повышенной прочности. Такие окна стоят почти в два раза дороже обычных.
В силу особенностей конструкции и использования нескольких разновидностей материалов монтаж мансардной кровли значительно сложнее монтажа обычной.

ВЫВОДЫ

Мансарда- это обустроенное под жилье чердачное помещение.
Основной отличительной чертой мансардной кровли является деление ската на крутую нижнюю и пологую верхнюю части.
Мансардные кровли могут быть одноуровневыми и двухуровневыми.
Мансардная кровля отличается от обычной по строению – в частности, при ее устройстве необходимо уложить слои паро-, гидро-, теплоизоляции и обеспечить вентиляцию.
В стропильную конструкцию входят висячие и наслонные стропила.
Угол наклона кровли зависит от погодных условий, кровельного материала.
Стропильная система должна быть очень прочной.
Основным плюсом мансардной кровли является увеличение жилой площади.
Основной недостаток – дороговизна и усложненность конструкции.

Как построить мансардный этаж смотрите в видео сюжете.

Мансардная крыша: узлы и конструкция

Мансарду можно оборудовать под любой конфигурацией крыши, но эффективность использования полезной площади будет различной (рис. 1).

Рис. 1 Использование полезной площади в мансардных помещениях:

1 — ограничения полезной площади при прямой крыше; 2 — увеличение полезной площади при ломаной крыше; 3 — неиспользуемые площади; А — соотношение используемой и неиспользуемой площади при ломаной крыше; Б — увеличение используемой площади при четырехщипцовой конструкции крыши.

Геометрические формы мансард могут быть различными: иметь треугольный или ломаный силуэт, быть симметричными и несимметричными, располагаться по всей ширине здания или только по одну сторону от его продольной оси. По отношению к наружным стенам мансарды могут располагаться в створе (рис. 2) или выходить за их границы.

Рис. 2 Сложный четырехскатный каркас крыши, позволяющий создать в мансарде четыре хорошо освещаемых помещения

Наружные стены мансард могут быть утепленными или полностью, или только в границах отапливаемых помещений с устройством в последних наклонных, ломанных или плоских потолков. Выбор строительной архитектурной системы мансардного этажа в той или иной степени предусматривает использование максимально легких конструкций и материалов.

Во-первых, это облегчит их транспортировку к месту монтажа, а во-вторых, снизится нагрузка на несущие конструкции здания-основы. При проектировании мансарды необходимо учитывать следующие моменты:

конструктивную схему, материал ограждающих конструкций и деталей мансарды определяют с учетом единства конструкции и архитектурных форм здания-основы
особое значение имеют форма и габариты помещений, выбор светопрозрачного ограждения (вертикальных или наклонных окон), их размещение с учетом интерьера и во взаимосвязи с архитектурным обликом здания
выбор планировочного варианта мансарды необходимо осуществлять, исходя из планировки здания-основы

мансарды с крутоуклонной крышей требуют особого подхода к выбору кровельного материала, к обеспечению теплозащиты, герметизации и гидроизоляции

В подстропильном пространстве, образованном наклонными плоскостями крыши, неизбежно образуются «мертвые зоны» (боковины), непригодные для жилья. Эти зоны при правильном проектировании с успехом можно использовать под различные бытовые нужды (кладовые, встроенные шкафы и т.п.). Образуют эти зоны, устанавливая вертикальные стены, уменьшающие полезную площадь мансарды (рис. 3).

Рис. 3 Каркас боковых стен мансард:

1 — напольный брус; 2 — стропило; 3 — опорный брус, формирующий зону, которую можно использовать под бытовые нужды; 4 — балка перекрытия; 5 — привальный брус.

Но при этом следует помнить, что площадь любого эксплуатируемого помещения мансарды не должна быть меньше 7 м2 с соотношением высоты к площади пола 1:2. Мансардные крыши с ломаным скатом (рис. 4) устраивают в том случае, если габариты мансарды трудно вписать в треугольную форму.

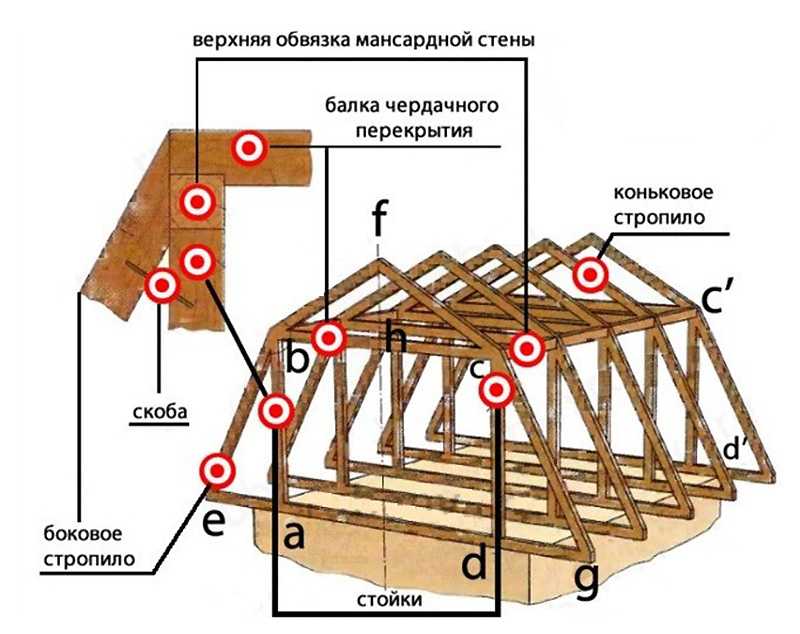

Рис. 4 Ломаная мансардная крыша и ее основные узлы

Такой конструктивный прием позволяет уменьшить площадь «мертвых зон» в подстропильном пространстве и наиболее полно использовать полезную площадь чердака. Однако монтажная схема ломаной мансардной крыши несколько сложнее и расходы на ее сооружение не всегда оправданы. Дело в том, что при соблюдении определенных пропорций дома высота потолков в мансардном этаже с ломаной крышей получается несколько заниженной.

Кроме того, под ломаной крышей может теряться много полезной площади чердака. В тоже время стены с наклоном к полу дают расширенные дизайнерские возможности и позволяют уйти от классического «кубизма» помещений.

В домах со средней несущей стеной крышу над мансардой тоже делают на основе стропильной фермы. Ее нижний пояс, имеющий опору в центре нагрузки, может быть более легким. Затяжками такой фермы служат балки межэтажного перекрытия.

Высота жилых помещений в мансардном этаже в чистом виде должна составлять не менее 2,5 м, при этом в жилую площадь могут включаться и участки помещений с меньшей высотой. В соответствии со СНиП 2.08.01-89 площади мансардных помещений, пригодные для проживания, могут быть с высотой узкой части наклонного потолка 1,5 м при наклоне 300 к горизонту, 1,1м — при наклоне 450 и 0,5 метра при наклоне 600 и более.

Что такое мансардная крыша?

Мансардная крыша является одним из наиболее уникальных стилей крыш, особенно в жилых помещениях. Помимо своей эстетики, он предлагает ряд преимуществ, с которыми не могут сравниться другие крыши, однако он также имеет некоторые особенности. В правильном доме мансардные крыши могут обеспечить как стиль, так и защиту для вас и вашей семьи.

Что такое мансардная крыша?

Мансардные крыши традиционно имеют четыре стороны: каждая имеет два ската, один над другим. Нижний склон имеет более крутой уклон, чем верхний. Этот тип крыши впервые приобрел популярность во времена французского Возрождения, а затем распространился на другие страны.

Мансардные крыши могут быть частью вальмовой конструкции, но не обязательно. Они могут быть связаны с пологой крышей или быть видимой стороной парапета на пологой крыше как в жилом, так и в коммерческом строительстве. Основное отличие состоит в том, что мансардные крыши жилых домов имеют четыре стороны, а вальмовые только две. Шатровые крыши и мансардные крыши также имеют сходство — обе они имеют четыре наклонных стороны, — но двойные скаты мансарды различаются.

История мансардных крыш

Мансардные крыши стали популярны во Франции в 17 веке, но их создание датируется 16 веком. Архитектор Франсуа Мансар использовал их дизайн, чтобы увеличить жилую площадь в своих зданиях. Эта французская основа — вот почему этот стиль также обычно называют «французской крышей».

В 19 веке архитекторы в Соединенных Штатах начали использовать в своих проектах мансардные крыши, что сделало их более привычными. Возможность увеличить жилую площадь вверх без необходимости расширения в стороны сделала его довольно привлекательным вариантом, особенно в городских районах, где земли было мало.

В последние годы использование крыши сократилось из-за ограничений по высоте в некоторых местах. Мансардные крыши гораздо чаще встречаются в больших зданиях, чем в домах на одну семью. Тем не менее, по всей стране по-прежнему существует множество больших семейных домов, в которых используется конструкция мансардной крыши из-за их уникальной способности увеличивать жилое пространство в доме.

Преимущества мансардной крыши

Эстетика сыграла важную роль в распространении этой крыши за пределами Франции. Мансардные крыши имеют элегантный вид, который сложно сочетать с такими стилями, как плоские или двускатные крыши. Они также обычно имеют мансардные окна на нижнем склоне, пропуская много естественного солнечного света. Слуховые окна являются жизненно важной частью архитектуры крыши, поэтому они очень распространены. Окна освещают тусклые чердаки, способствуют циркуляции воздуха и придают стильный внешний вид снаружи.

Благодаря своей конструкции эти типы крыш также предоставляют больше жилого пространства для чердаков. Без крутого ската крыши, отсекающего участки, как с двускатной или вальмовой крышей, из своего чердака можно сделать дополнительное помещение. Кроме того, естественный свет, который проникает в помещение, делает его больше. Еще одна полезная функция, которую они обеспечивают, — простота расширения. Если вы хотите когда-нибудь добавить больше места в свой дом, с этой крышей это будет намного проще из-за ее почти вертикального нижнего уклона.

Типы мансард Вариации

Существует три основных варианта мансард, которые могут повлиять на внешний вид крыши.

Прямая конструкция имеет небольшой наклон вверху, который не всегда виден, и почти вертикальный уклон внизу. Если смотреть на него снизу, трудно увидеть склон наверху.
Выпуклая конструкция аналогична прямой конструкции, но нижний скат выходит наружу по кривой, а не прямо. С помощью этой опции вы можете получить максимальное пространство из области.
Вогнутая конструкция создает впечатление внутренней кривой на нижнем откосе. Хотя этот внешний вид может быть довольно элегантным, он также уменьшает пространство внутри по сравнению с двумя другими вариантами.

Если мансардная крыша кажется хорошим вариантом для вашего дома, обратитесь к сертифицированному подрядчику по кровельным работам GAF ^* для вашего следующего кровельного проекта.

^* Подрядчики, участвующие в программах сертификации GAF, не являются сотрудниками или агентами GAF, и GAF не контролирует или иным образом не контролирует эти независимые предприятия. Подрядчики могли договориться о том, что они будут использовать кровельные материалы GAF, и могут получать привилегии, такие как поощрительные баллы за лояльность и скидки на маркетинговые инструменты от GAF за участие в программе.

Поднять крышу — Madison Trust for Historic Preservation

Автор: Michael Bridgeman

Для дизайна, зародившегося во Франции 16-го века, мансардная крыша обладает удивительной живучестью. За свою 400-летнюю историю характерная крыша украшала все: от величественных французских замков до отелей позолоченного века и американских ресторанов быстрого питания.

Происхождение

Мансардная крыша впервые появилась в Париже в 16 веке и была популяризирована в 17 веке Франсуа Мансаром. Хотя, как сообщалось, с ним было трудно работать, это не мешало самым богатым и влиятельным аристократам пользоваться его услугами. Мансару приписывают привнесение классицизма в архитектуру высокого стиля барокко во Франции, хотя он также имел склонность к подчеркнуто неклассической крыше, которая стала носить его имя.

Пышные мансардные крыши венчают великолепный загородный дом Château de Maisons-Laffitte недалеко от Парижа, спроектированный Франсуа Мансаром и соревнующийся в 1651 году.

Мансарда вновь появилась во Франции двести лет спустя, во времена правления Наполеона III, с расширением Лувра. Когда барону Жоржу-Юджину Осману было поручено перестроить Париж, его программа строительства предусматривала мансардные крыши, многие из которых до сих пор возвышаются над бульварами. Правление Наполеона III (1852-1870) было известно как Вторая империя и это название закрепилось, когда французский стиль был импортирован в Соединенные Штаты.

Вторая империя в Америке

Стиль Второй империи и его мансардная крыша были очень популярны в Соединенных Штатах в 1860-х и 1870-х годах. Париж становился культурной столицей Европы, поэтому неудивительно, что американские дизайнеры и потребители были поражены французским стилем. Здания Второй Империи были популярны от побережья до побережья для больших и малых зданий, и в Мэдисоне была своя доля построек с мансардными крышами. Самые большие и грандиозные, в том числе старое почтовое отделение и оригинальный парк-отель, давно исчезли.

Когда в 1871 году открылся парк-отель, он имел внушительную и очень модную мансардную крышу. Дизайн Стивена Вогана Шипмана в стиле Второй империи сохранялся незадолго до Первой мировой войны. С тех пор отель несколько раз расширялся и реконструировался.

Изображение: открытка без даты; авторская коллекция

Как отмечает Барбара Вятт в своем справочнике 1986 года по историческим объектам в Висконсине:

Исторические фотографии и литографии позволяют предположить, что здания времен Второй империи когда-то были более распространены в Висконсине, чем можно было бы указать в современной инвентаризации.

Этот стиль широко использовался для крупных общественных и институциональных построек, но уровень износа был высоким, поскольку в конце девятнадцатого века они были заменены «современными» зданиями.

Жилая архитектура — это место, где мы видим Мэдисон, переживших первый расцвет американских мансард. Безошибочной чертой стиля Второй ампир является мансардная крыша с двумя скатами со всех четырех сторон. Верхний склон может быть очень пологим или даже плоским, а нижний склон с более крутым углом может иметь прямой, вогнутый или выпуклый профиль. Слуховые окна, которые были самых разных форм, были почти универсальными и обеспечивали свет и воздух для жилых помещений, содержащихся на мансардах.

Быстрый рост Мэдисона в 1850-х годах предшествовал приходу стиля Второй империи в США. Это не помешало крупным жукам Мэншн-Хилла принять этот стиль, когда они реконструировали свои и без того величественные дома после Гражданской войны. Принятие французского стиля было яркой демонстрацией их современного вкуса и здравого смысла.

Не случайно реконструкция также дала им больше жизненного пространства.

Самый впечатляющий сохранившийся пример мансардной крыши в Мэдисоне — дом Джорджа Кинана [2] на улице Э. Гилман, 28 (1857/1870). Август Куцбок спроектировал массивный кирпичный дом примерно в 1858 году в германском «стиле круглой арки». С высоты птичьего полета мы знаем, что дом приобрел свою великолепную новую мансардную крышу где-то до 1885 года.

Фото: Майкл Бриджмен

Сосуществование итальянского стиля и стиля Второй империи. Вятт отмечает, что, хотя дизайнерские движения были независимыми друг от друга, «элементы влияния Второй империи можно найти в некоторых итальянских домах». Было относительно легко «осовременить» итальянский дом с мансардной крышей и добиться приятного результата.

Дом Джона Кендалла на улице Э. Гилман, 104 (1855/1873) начал свою жизнь как здание в итальянском стиле. Менее чем через двадцать лет он был преобразован с мансардной крышей, нижний скат которой имел необычный S-образный изгиб. Это фото от 1931 показаны декоративные гребни по линии крыши и парадного крыльца, которые не сохранились.

Фотографии: Историческое общество штата Висконсин Image ID 36698

Мансардные крыши появились не только на больших причудливых домах. В Мэдисоне есть несколько «коттеджей», которые становятся еще величественнее благодаря крышам в стиле Второй Империи. Те, что я заметил, находятся в центре города или на ближней восточной стороне. В больших, космополитических городах увлечение Второй империей достигло своего пика к середине 1880-х годов, но некоторые образцы продолжали строиться в небольших общинах, таких как Мэдисон, еще около десяти лет.

Этот небольшой дом рядом с парком Ортон стремится к высокому стилю. П.Г. Дом Крога на Дженифер-стрит, 1120 (1887 г.) имеет окна второго этажа, вырезанные в крутом склоне мансардной крыши, а не выступающие в качестве слуховых окон, что, возможно, позволило сэкономить на затратах на строительство.

Фото: Майкл Бриджмен

После того, как мансардные крыши сошли со сцены, почти столетие редко использовались в новом строительстве. Заметное местное исключение было разработано архитектором Мэдисона Фрэнком Райли для универмага Кессенича. Умея адаптировать исторические стили возрождения к современному использованию, Райли обратилась к французскому Возрождению для создания магазина модной женской одежды на Стейт-стрит. Его дизайн утончен и сдержан, в отличие от более внушительных построек 19-го века.го века в стиле Второй ампир.

Первоначальный проект универмага Кессенича (1923 г.) на Стейт-стрит, 201 имел единственный крутой скат к мансардной крыше. Верхний ярус мансарды был добавлен в 2001 году, когда фасад был интегрирован в новый центр Overture.

Фото: Майкл Бриджмен

Современные мансарды

В конце 1960-х мансардные крыши вернулись, отчасти благодаря ресторанам быстрого питания. По мере того как количество зданий, возведенных McDonalds и его конкурентами, росло, они все чаще рассматривались как бедствие для больших и малых городов. В 1969 «Макдоналдс» представил новый дизайн ресторана в пригороде Чикаго с «двойной мансардой», как назвал его главный архитектор компании.[3]

Иллюстрация нового дизайна McDonald’s появляется на открытке 1971 года, объявляющей о торжественном открытии ресторана в районе Чикаго. «Двойная мансардная» крыша повлияла на придорожную архитектуру на несколько десятилетий.

Изображение: Открытка, авторская коллекция

Новый дизайн McDonald’s изменил привычный профиль мансарды: нижний скат был пологим, а верхний — крутым. Его разработка была частично вызвана необходимостью экранировать неприглядные механические устройства на крыше, которые теперь могли прятаться за верхней частью крыши. Выбор материалов (асфальтовая черепица и кирпич) и приглушенные цвета (коричневый и бежевый) также помогли смягчить критиков, осуждавших кричащие оранжевые, желтые и красные цвета многих точек быстрого питания.

««Мансарда» была самым дешевым способом показать несколько традиционную крышу, но при этом создать достаточно места на открытом воздухе [на крышах] для ресторанного оборудования[4]», — говорит Филип Лэнгдон. McDonald’s запатентовал свою конфигурацию крыши, чтобы предотвратить дублирование. Но конкуренты находились под таким же давлением, чтобы уменьшить «визуальное загрязнение», поэтому Burger King, Dunkin’ Donuts, Kentucky Fried Chicken и другие двигались в том же направлении при обновлении дизайна своих магазинов.

Мансардная крыша с вогнутым профилем сохранилась в ресторане Wendy’s (1980/1985) по адресу 3910 E. Washington Ave. Вытяжное отверстие, видимое слева, — единственное оборудование, не закрытое линией крыши.

Фото: Майкл Бриджмен

Примерно в то же время заправочные станции, не столь дальние родственники ресторанов быстрого питания, также были вынуждены улучшить внешний вид своих многочисленных точек в городах, пригородах и небольших городах. Архитекторы компании не были застрахованы от новейшего коммерческого стиля. «Ложные, покрытые гонтом мансардные крыши, которые дополняли большинство ремонтных работ на станциях, стали эстетическим клише конца XIX века.60-е и начало 1970-х»,[5] – пишет Джим Дрегер в своей книге о заправочных станциях Висконсина.

Бывшая заправочная станция по адресу 3415 Parmenter St. в Миддлтоне сочетает крытую гонтом мансардную крышу с фронтонами над дверями служебного отсека.

Фото: Майкл Бриджмен

В этих придорожных постройках используются квазимансарды[6], а не настоящие мансардные крыши. Им не хватает обычного двускатного силуэта, обычно демонстрирующего только крутой скат «крыши», которую было дешево построить и на которой можно было удобно разместить вывески магазинов. Квазимансарды не ограничивают жилое пространство, поэтому никогда не предусматривают слуховых окон. Тем не менее, есть коммерческие здания 19 века.70-х и 1980-х годов, которые признают прецеденты, созданные в 19 веке, хотя и в урезанных версиях, типичных для большинства современных взглядов на исторические стили.

Это небольшое офисное здание на бульваре Н. Мидвейл, 216 (1959 г.) было реконструировано в 1972 г., когда, вероятно, была добавлена мансардная крыша. Здесь стиль более тесно связан со стилем Второй империи 100 лет назад: прямой силуэт крыши расширяется к нижнему карнизу, крыша ограничивает полезное пространство, а слуховые окна увенчаны сегментными арками.

Фото: Майкл Бриджмен

Современные односемейные дома с мансардными крышами встречаются нечасто, хотя я обычно встречаю несколько среди современных домов колониального возрождения и «фахверковых» домов в жилых районах, построенных в 1970-х годах. Некоторые из этих домов довольно серьезно относятся к своей французской родословной, в то время как другие играют с мансардной формой и модернизируют ее с разной степенью успеха.

В то время как дом по адресу 5318 Comanche Way (1972) явно современен, в нем достаточно традиционных штрихов, в том числе сегментарные арочные оконные и дверные проемы и кирпичные клинья по углам фасада, чтобы сделать мансардную крышу частью достоверной и цельной композиции.

Фото: Майкл Бриджмен

Черепичная крыша дома 318 по Норт-Йеллоустоун-драйв (1970 г.) продолжает мансардную традицию, обрамляя окна второго этажа глубокими сегментными арками плюс одна квадратная арка. Разноцветный кирпич и сайдинг из досок связывают дом с тенденциями дизайна середины века.

Фото: Майкл Бриджмен

Мансардные крыши различных форм и материалов часто появлялись от 30 до 50 лет назад на многоквартирных домах, и их легко заметить по всему району Мэдисона. Их цель — декоративность, способ добавить нотку «стиля» или «изюминки» к тому, что чаще всего является довольно обычными проектами, многие из которых состоят из нескольких зданий, расположенных среди наземных парковок. Квазимансарды появились даже над многоквартирными домами относительно недавнего постройки.

Двойной скат традиционной мансардной крыши очевиден в этом многоквартирном здании, которое теперь является кондоминиумом, по адресу 602 North Westfield Road (1974). Окна второго этажа вырезаны в крутом склоне, как в доме Крога 1887 года наверху.

Фото: Майкл Бриджмен

Впечатляющая двухэтажная мансардная крыша с медным покрытием венчает апартаменты Aberdeen Apartments (2004 г.), 77-квартирное здание по адресу 437 W. Gorham St. в центре Мэдисона. Это один из нескольких проектов 21-го века, демонстрирующих многовековую форму.

Фото: Майкл Бриджмен

Теперь я замечаю мансарды и, чаще, квазимансарды почти каждый раз, когда гуляю или еду. Некоторые впечатляют, а многие разочаровывают. Некоторые вызывают улыбку, а другие вызывают вздрагивания. В любом случае, я нахожу дальнейшее использование мансардной крыши бесконечно интересным.

___

[1] Barbara Wyatt, Управление культурными ресурсами в Висконсине: руководство по историческим объектам (Мэдисон, Висконсин: Отдел сохранения исторического наследия, Историческое общество штата Висконсин), 1986. Том. 2, Архитектура 2-11

[2] Этот дом иногда называют другими именами. Дом был построен для Наполеона Бонапарта и Лауры Ван Слайк. Лаура умерла, и говорят, что Н.Б. никогда не жил в доме. Первыми владельцами-резидентами были Эллен и Джеймс Ричардсоны. Он был близким другом Ван Слайка, спекулянта недвижимостью и банкира. Имя Джорджа Кинана фигурирует в городском справочнике за 1890–1891 годы как врача с кабинетом на Пинкни-стрит.

[3] Филип Лэнгдон, 9 лет0047 Orange Roofs, Golden Arches (Лондон: Michael Joseph Ltd.), 1986. 139-140

[4] Филип Лэнгдон, Orange Roofs, Golden Arches . 141

[5] Джим Дрегер и Марк Спелтц, Заправляйтесь: Дни славы заправочных станций Висконсина (Мэдисон, Висконсин: Издательство Исторического общества Висконсина), 2008. 47

[6] Квази-мансарда кажется самый щедрый способ описать эти обработки крыши. Использование искусственного мансарда связало бы их с их французским происхождением, но звучит слишком стильно.
