Установка накладных петель: Мебельные петли: разновидности и виды, установка

Содержание

с доводчиком и без него, ПН5-40 и ПН1-110 для мебели, установка петель, отличия вкладных и накладных моделей

То, какой внешний вид будет у мебели, оснащенной распашными дверцами, во многом зависит от правильного выбора и монтажа их креплений. Современные мебельные петли накладного типа представляют собой довольно сложный механизм, посредством которого можно отрегулировать высоту положения дверцы, а также угол ее открытия.

Чем отличаются от других?

Накладная петля является приспособлением, с помощью которого присоединяются дверцы к мебельной конструкции шкафа. Помимо накладных вариантов, петля для мебели может быть и вкладная. По своему конструкционному строению оба вида фурнитуры похожи, так как состоят из чаши, закрепленной к планке для монтажа, шарнирного устройства и второй симметричной крепежной петли.

Функциональные отличия этих мебельных креплений заключаются в том, что для накладных конструкций под чашку не требуется высверливать глухое отверстие в дверце шкафа, тогда как для вкладного варианта его сделать необходимо.

Кроме того, существуют и другие различия между вкладными и накладными петлями.

  • Если используется вкладная конструкция, то при открывании дверка шкафа уходить в глубину корпуса. Применяя накладное крепление при открывании, дверь закрывает собой часть торцевой планки шкафа.
  • Накладные варианты можно использовать для дверных мебельных полотен с различной толщиной. Вкладные крепления требуют высверливать глухое отверстие, глубина которого 11 мм, и если дверное полотно тонкое, то такой вид петель установить на нем невозможно.
  • Изгиб ответной симметричной части у фурнитуры вкладного и накладного типа разная. У вкладного крепления этот изгиб минимален, потому что открывание дверок происходит за счет шарнирного механизма.

Накладные петли могут обеспечивать открывание дверцы в диапазоне от 90 до 175 градусов. Кроме того, мебельные накладные конструкции имеют невысокую стоимость, что позволяет им быть наиболее востребованными при изготовлении мебельных изделий. Их применяют для шкафов, тумбочек, комодов, кухонных гарнитуров и так далее.

По своему конструкционному устройству изделие имеет мощную пружину, закрепленную к планке для монтажа, при этом чашка крепления имеет плотное прилегание к створке. Для крепления таких дверных крепежей используются саморезы, длина которых составляет 15 мм.

Виды

Накладные петли для мебели имеют различный внешний вид и внутреннее устройство.

Четырехшарнирная петля

  • Антресольная – используется для горизонтально открывающихся дверок. В составе механизма имеется мощная пружина. Часто такие изделия выпускаются с доводчиком.
  • Ломберная – конструкция дает дверкам возможность открываться на 180 градусов. Монтаж происходит на торцы мебельных деталей и чаще всего применяется для оснащения раскладных столов.
  • Инверсная – открывается на 180 градусов и содержит в своем конструктиве 2 пластины, закрепленные подвижным механизмом.
  • Угловая – рассчитанная на закрепление дверки фасада под углом 45 градусов, а также есть модели, рассчитанные на диапазон открывания от 30 до 175 градусов. Монтаж происходит без врезки.
  • Секретерная – применяется для дверок, открывающихся в горизонтальной плоскости. Состоит из 2 крепежных пластин, соединенных шарнирным механизмом.
  • Штольная – мебельная петля, которую используют для закрепления дверок на торцевые стойки шкафа или для фиксации фальшпанелей.
  • Маятниковая – изделие дает возможность распахивания дверки на 180 градусов и чаще всего применяется для барного типа мебели.

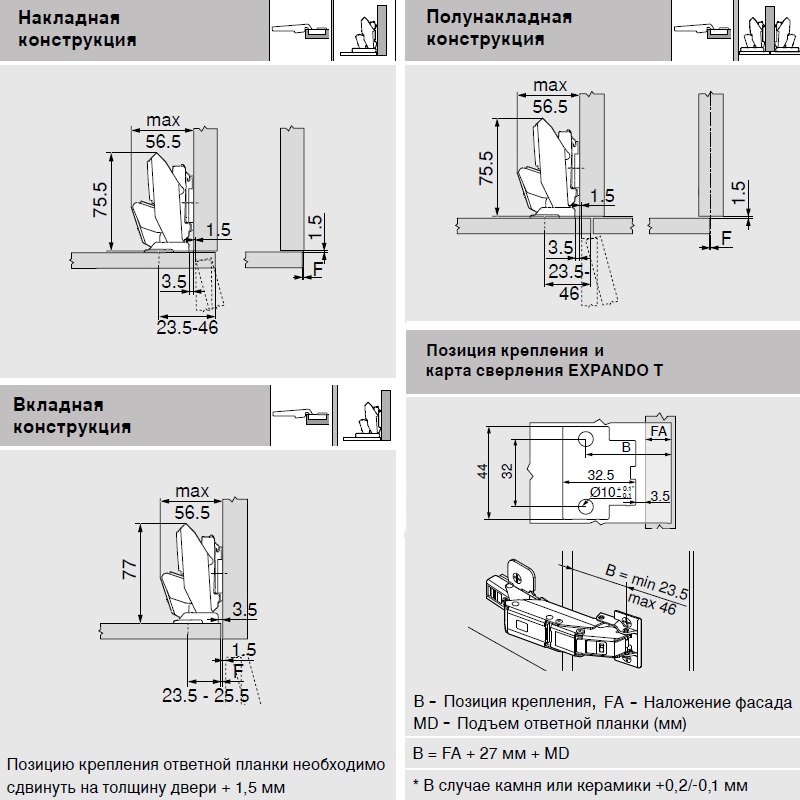

Накладные мебельные крепления можно подразделять еще и исходя из их назначения. Прямые накладные петли, открывающиеся на 90 или 110 градусов:

  • внешняя – такой тип креплений позволяет дверкам полностью перекрывать фасадную часть шкафа или тумбочки;

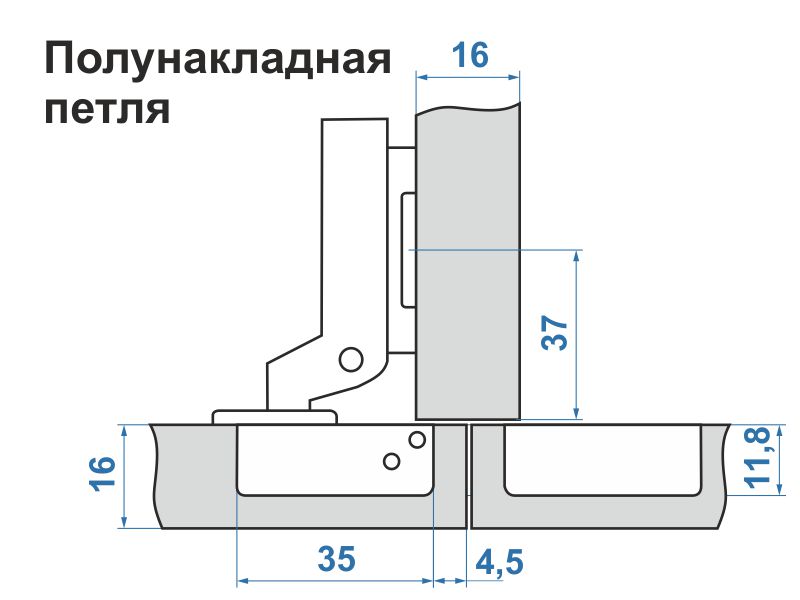

  • полунакладная – тип петли, при которой дверка закрывает половину торцевой планки конструкции шкафа;

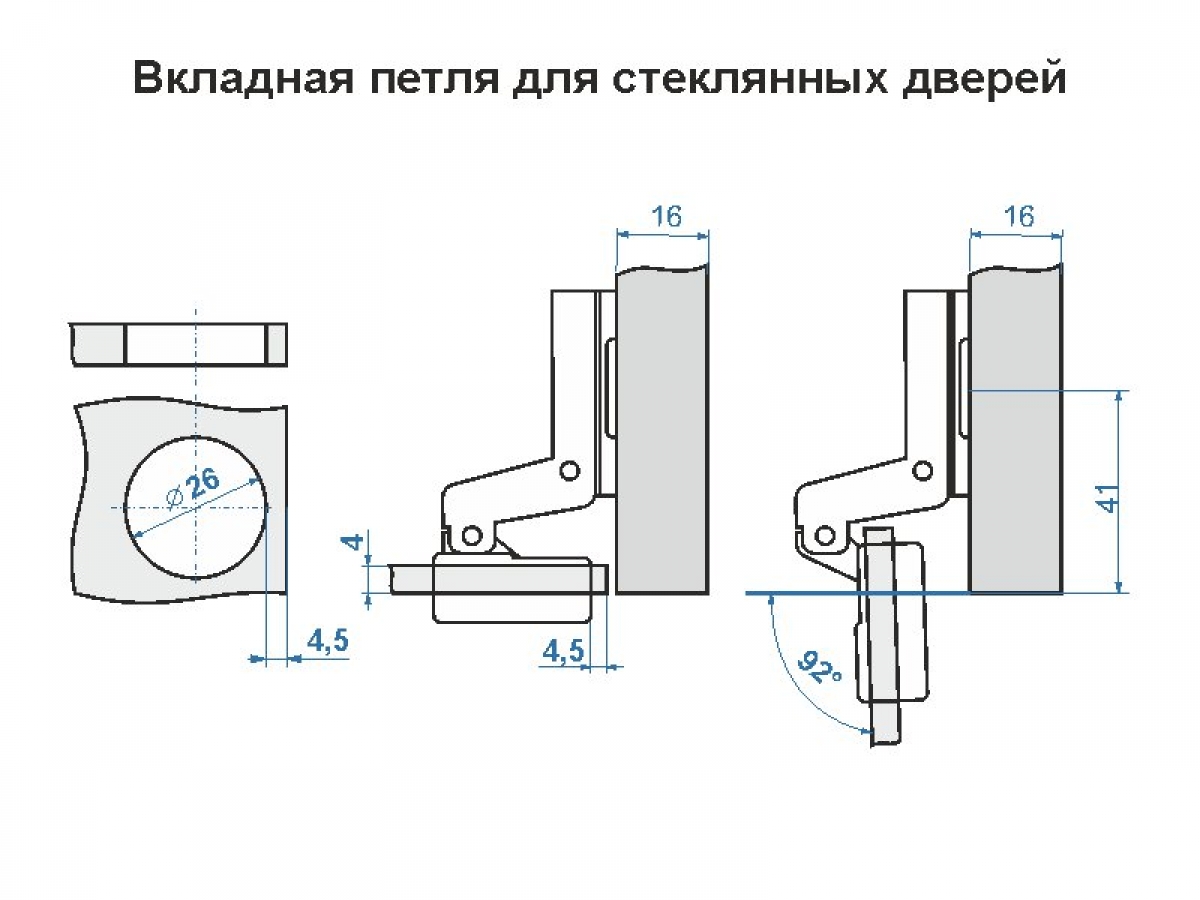

  • вкладная – применяется для монтажа дверок, которые закрываются, уходя вглубь конструкции шкафа или для навесных шкафов, где дверки открываются вверх в виде козырька;
  • прямая – этот вид используется для монтажа фальшпанелей, которые располагают на фасаде мебели.

Отдельно идет разновидность карусельных петель, которые в народе получили название «крокодил». Такой вид крепежа применяется для дверей, открывающихся в виде гармошки. Нередко карусельные петли применяются в сочетании с инверсными. Все четырехшарнирные мебельные крепления накладного типа выпускают в стандартных размерах. Устройства могут быть с доводчиком, то есть оснащены приспособлением, с помощью которого происходит медленное и плавное закрывание мебельной дверцы.

Доводчик встраивается в плечо на петле или располагается на чашке.

Кроме перечисленных, имеются разновидности рояльных и карточных вариантов, которые используются для присоединения створок к корпусу мебели, при этом регулировка у таких петель не предусмотрена их конструкцией. Примером тому могут служить изделия ПН5-40, ПН1-110, ПН5-60. Процесс закрепления у таких изделий довольно прост, чаще всего их используют при изготовлении столов-книжек или откидных поверхностей в виде небольшого столика.

Существует и более редкий вид накладных петель, которые называют пятачковыми. Их закрепляют в области торцов мебельных фасадов. Чаще всего такие мини-крепления можно увидеть в антикварных или эксклюзивных моделях шкафов или комодов.

Материалы

На метизных предприятиях изготавливают петли накладного типа методом штамповки.

Для этого из стального листа прочной стали с помощью прессов со специальной насадкой формируют детали крепежного изделия. Нередко поверхность мебельных петель в заводских условиях покрывают слоем никеля, который защищает металл от коррозии и придает ему презентабельный внешний вид. Изделия с гальваническим никелевым покрытием не боятся повышенной влажности, поэтому их устанавливают на кухонных гарнитурах и мебели для ванной комнаты.

Пружинный механизм, входящих в конструкционный состав многих накладных крепежных изделий, выполняется из особо прочных марок стали. Готовую пружину встраивают внутрь петли, она обеспечивает петле возможность открытия/закрытия и способствует плотному прилеганию дверок к корпусу мебели. Кроме того, петля имеет в своем составе 2 шарнирных механизма, с их помощью обеспечивается возможность вращательного действия крепления.

Установка

Мебельную фурнитуру несложно установить своими руками.

Для этой цели вам потребуется приготовить определенные инструменты:

  • линейку и карандаш;
  • отвертку или шуруповерт;
  • электродрель и сверло по дереву;
  • саморезы.

Перед началом выполнения монтажа необходимо сделать точную разметку. Для этого от края торца, где будет крепиться петля, отступают 2 см, снизу и сверху дверцы отступы должны быть не менее 12 см. В случае, когда предстоит разместить 3 петли, расстояние для расположения среднего крепления высчитывают, исходя из размеров дверцы.

Следующим этапом нужно разметить место крепления фурнитуры.

Для этого дверцу ставят на ее место, прикладывают петлю и делают разметку точек, где предстоит вкрутить саморезы для закрепления чашки. Если петля вкладная, то для нее должно быть предусмотрено глухое отверстие, и тогда петлю размещают с вкладыванием чашки в отверстие и намечают точки для сверления посадочных отверстий, куда будут вкручены саморезы.

Когда первая часть петли будет закреплена, дверку нужно снова поставить к корпусу шкафа. Далее надо сделать разметку для вкручивания саморезов уже на плоскости стенки шкафа и закрепить ответную часть петли. Важно проверить и выровнять дверку так, чтобы она при закрытии была расположена ровно, относительно фасадной стороны шкафа.

После того как петля будет закреплена, с помощью регулировочного винта делают коррекцию высоты расположения обеих дверок, относительно друг друга, добиваясь идеального совпадения.

Советы по выбору

Красота внешнего вида мебели во многом зависит от того, насколько правильно и аккуратно закреплены дверки для шкафа, тумбочки или комода. Нередко петли ставят и под мебельную фальшпанель, и это также должно быть выполнено аккуратно. Кроме точности крепления, важную роль для внешнего вида мебельного изделия играет и правильный выбор петель. От качества крепления зависит и срок службы мебели, поэтому подбору такой фурнитуры нужно уделять особое внимание.

Специалисты рекомендуют обращать внимание при подборе мебельных петель на следующие значимые нюансы.

  • Определите габариты и вес дверцы, на которую нужно подобрать крепления. Если дверь тяжелая, то для ее монтажа может потребоваться 4-5 петель, а для небольших дверок достаточно 2 креплений.
  • Отдавайте предпочтение известным брендам и производителям, которые заслужили хорошую репутацию на рынке продаж своими качественными изделиями.
  • Осмотрите петлю перед покупкой – вмятин, сколов, трещин или ржавчины на ней быть не должно.
  • Вся фурнитура, продаваемая на территории России, проходит сертификацию, не стесняйтесь попросить у продавца этот документ, подтверждающий качество продаваемой им продукции.
  • Приобретайте мебельные петли в профильных специализированных торговых точках, которые торгуют только оригинальным товаром – риск купить подделку здесь наименьший. Если затрудняетесь с выбором, обращайтесь к помощи консультантов, вам подскажут правильное решение и помогут выбрать нужный товар.
  • Обратите внимание на соотношение цены и качества. Оригинальный продукт с высокими показателями качества не может стоить очень дешево.

Правильный подбор мебельной петли является залогом ее длительного срока службы. С такой фурнитурой мебелью будет приятно и комфортно пользоваться. Сегодня ассортимент мебельных петель довольно обширен, и можно подобрать практически любые крепления для любых изделий – шкафов, столов, тумбочек и так далее.

Установка современных петель не требует особого мастерства и навыков, поэтому монтаж креплений при необходимости можно выполнить в домашних условиях своими силами.

О том, как установить мебельную петлю без фрезеровки, смотрите в следующем видео.

Как крепить накладные петли на двери?

Как установить петли-бабочки: особенности монтажа накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

  • двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
  • со временем могут возникать перекосы, препятствующие движению полотна;
  • данные модели подходят только для установки легких дверей;
  • для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Рекомендуем посмотреть видео:

Грамотная установка врезных и накладных петель на межкомнатные двери

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель “бабочка” на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Популярные виды навесов

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей.

Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

Ввертные

Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

  • имеют эстетичный внешний вид;
  • не требуют специальных инструментов для монтажных работ;
  • поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

  • крепления рассчитаны только на идеально ровное полотно;
  • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
  • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

  • канцелярский нож;
  • дрель или шуруповёрт;
  • саморезы;
  • свёрла.

Технология выполнения монтажных работ:

    Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм. Разметка крайних отверстий производится шилом

Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.
Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.

Проверка зазоров между петлей и полотном: они должны быть одинаковыми

Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.
Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.

В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

Убираем полотно в сторону.

  • Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
  • Прикладываем и продавливаем шилом крайние отверстия.
  • Высверливаем отверстия под саморезы и вкручиваем их.
  • Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.
  • Правильно установленная петля

    Врезные модели: виды и монтаж

    Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

    Популярные виды таких петель:

    1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
    2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
    3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

    Врезка петель в межкомнатные двери

    Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

    1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
    2. Сначала прикладывают крепление на створку и отмечают карандашом его размер. Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место.

    Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза. Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.
    Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.

    Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

    Установка двери на петли бабочка

    Содержание:

    В процессе монтажа межкомнатной двери одним из важных этапов является крепление петель и навешивание на них полотна. Фурнитура выбирается из собственных предпочтений с учетом особенностей двери и того, кто будет заниматься установкой. Особой легкостью монтажа отличаются петли-бабочка или карточные петли, которые не требуют скрупулезных токарных работ по врезке фурнитуры. О том, как установить петли «бабочки» на межкомнатную дверь, вы узнаете из этой статьи.

    В чем особенности этого типа фурнитуры?

    Навесы в виде бабочек контсруктивно состоят из двух неотделяемых частей. При складывании меньший по размеру элемент вкладывается в больший. По этой причине для монтажа фурнитуры нет необходимости оснащения паза. Крепеж осуществляется посредством обычных метизов и не требует профессиональных инструментов и навыков.

    Преимущества навесных петель

    Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

    • Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
    • Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
    • Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
    • Универсальность. Подходят для левого и правого крепления двери.
    • Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

    Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

    Недостатки петель-бабочек

    К недостаткам карточных петель можно отнести:

    • Их недостаточную надежность. Ввиду того, что фурнитура располагается с наружной части полотна, ее легко демонтировать с целью взлома.
    • Невозможность прикрутить дверные петли на дверь, оснащенной притворной планкой по всему периметру.
    • Не подходят для навешивания дверей в стиле «техно» с иллюзией отсутствия крепления.

    Специалисты выделяют несколько особенностей навесов-бабочек, которые необходимо учесть до установки петель на межкомнатную дверь:

    • необходимость точно прикручивать петли для идеального сложения сторон навеса во избежание неровности двери и проблем при эксплуатации;
    • частое появление небольшого зазора, что является побочным эффектом петельных карт;
    • невозможность снятия дверного полотна без выкручивания метизов.

    Лучше всего петли-бабочка подходят для легких межкомнатных дверей. Для навешивания тяжелых межкомнатных или входных конструкций лучше отдать предпочтение другой более надежной фурнитуре.

    При анализе преимуществ и недостатков этих изделий необходимо решить, будете ли вы устанавливать петлю «бабочку» или отдадите предпочтение другой, более подходящей фурнитуре.

    Как установить петли-бабочки на межкомнатную дверь?

    Прежде, чем устанавливать на двери накладную фурнитуру, необходимо подготовить необходимые инструменты. Вам потребуются канцелярский нож, электрическая дрель либо шуруповерт, крепежи и набор сверл.

    Схема монтажа

    Установка этой фурнитуры начинается с этапа разметки. Для этого необходимо:

    • отмерить 200 мм от верха и низа полотна и приложить петлю;
    • отметить с помощью карандаша места расположения метизов.

    Специалисты рекомендуют к полотну фиксировать внутреннюю часть петли, меньшую по размеру. В противном случае разметка второй части фурнитуры на коробке будет осложнена.

    Дальнейшие действия выполняются по схеме установки:

    • По отмеченным насечкам высверлить отверстия, диаметр которых чуть меньше, чем соответствующий показатель саморезов.
    • К торцевой части полотна посредством отвертки или шуруповерта прикрутите меньшую половину накладной фурнитуры.
    • Зафиксируйте другую часть навеса на коробке. Для этого предварительно фурнитуру необходимо полностью раскрыть, приложить к брусу и выполнить соответствующую разметку.
    • После установки критически оценить качество проведенной работы.

    Нюансы правильной установки

    При креплении метизов следует соблюдать одинаковое расстояние между крепежом на разных частях карты. В случае, если с одной стороны закреплять их ближе, а с противоположной стороны — дальше, это проявится в проблемах при эксплуатации. Для того, чтобы это можно было исправить правильный монтаж следует производить в надежном месте полотна, где заложен специальный деревянный брус. Если высверлить отверстие в другом месте, то можно испортить само полотно. Это приведет к необходимости полной замены двери.

    Если правильно крепить фурнитуру, то составные фрагменты петель должны без зазоров и погрешностей войти один в другой. При этом внешняя карта ровно ложится на торец дверного полотна. Если это условие не соблюдается, значит при установке фурнитуры была допущена ошибка, которая негативно отразится на эксплуатации конструкции. Устранить дефект специалисты рекомендуют посредством подкладывания тонкого отрезка картона под петлю.

    В продаже можно встретить навесы, в которых карты расположены не в единой плоскости, а имеют расхождение внутренней и внешней частей в 1 мм. Их эксплуатация отличается в удобстве, а монтаж осуществляется по той же методике, описанной ранее.

    Что делать, если был выявлен дефект при работе петли-бабочки?

    Петля-бабочка имеет настолько простую и лаконичную конструкцию, что идеально подходит для установки начинающим мастером. Как правило, при недостатке или полном отсутствие опыта столярных дел, имеют место некоторые ошибки в монтаже. Заметить их можно не сразу, но вскоре при эксплуатации конструкции они проявят себя в скрипе, самопроизвольном раскрывании двери или, напротив, в затрудненном закрывании полотна. Опытные мастера утверждают, что каждый дефект можно исправить своими руками.

    Выявленный дефект в эксплуатации двери

    Дверь при использовании скрипит, открывается в самопроизвольном порядке, быстро изнашиваются петли и облицовка полотна

    Крылья петель неплотно прилегают к торцу или к коробке двери. Скорее всего, остались избыточные зазоры и петля «гуляет»

    Исправляется дефект подкладыванием небольшого отрезка картона таким образом, чтобы свободная часть петли плотно прилегала к поверхности полотна или короба

    Дверь в процессе эксплуатации не закрывается до конца

    Необходима замена петель, в которых крылья не расположены в единой плоскости

    Старая фурнитура заменяется навесами подходящего типа. Другой способ – подкладывание небольшого куска картона с внутренней стороны конструкции.

    Невозможно плотно закрыть дверь

    Провисание верхней петли. На этапе подготовки к монтажу не был предусмотрен правильный зазор (больший по величине) со стороны замка

    Проблема чаще выявляется на конечной стадии монтажа полотна и коробки, когда изменение может навредить внешнему виду изделия. В качестве выхода рекомендуют утопление внешней карты в дверную коробку.

    Выводы

    Ставить накладные навесы лучше всего на легкие межкомнатные двери, к функциям которых не предъявляются повышенных требований. Они очень декоративны и просты в монтаже, однако не способны выдержать массивной конструкции и прослужить долго в условиях повышенного износа. Для входных и тяжелых дверей рекомендуется выбрать более устойчивую к износу и взлому фурнитуру.

    Правила установки петель для дверь шкафа, нюансы процесса

    Работа по сборке мебели считается завершенной, как только осуществлена установка петель на двери шкафа, ведь фасадная сторона очень важна. На нее всегда обращают внимание при входе в комнату, поэтому изъянов в монтаже уважающий себя хозяин не допустит. Миллиметр неточности в расчетах – и весь эффект от новой мебели насмарку. Какой бы незначительной и простой ни казалась работа, это иллюзия. Чтобы качественно ее провести, нужно быть мастером. Эстетическое восприятие готовых дверок шкафа – только 50 процентов успеха. Важно, чтобы они были установлены правильно: от баланса дверей зависит период работы шкафа без ремонта.

    Материалы и инструменты

    Начинать сборку мебели нужно с подборки материалов и инструментов, которые понадобятся для работы. Нужно учесть структуру материалов, потому что бывают различные виды деревянных поверхностей. Для них потребуются различные крепежные устройства и методы крепления. Основными способами фиксации являются нижнее и верхнее положения. Для массивных створок длиной более метра с тяжелым весом добавляют еще одну петлю посередине. Для монтажа дверей свыше девяти килограммов. Максимальным числом петель при весе изделия 20 кг будет 5 штук.

    Сборка мебели не потребует сложных механизмов. Необходимый набор инструментов состоит из простых, привычных вещей. Для монтажа креплений на дверь необходимы следующие инструменты:

    Перед тем как установить петли, нужно подобрать материал для работы. Основным материалом является крепежное устройство. Разновидностей петель на рынке фурнитуры много, они могут отличаться:

    Подбирают их, исходя из видов материала, габаритов, типа мебели. Отдельные крепежные устройства применяют для мебели, отвечающей определенным дизайнерским стилям. Для дверей обычных шкафов используют стандартные полунакладные и накладные крепления.

    При выборе крепежных устройств предпочтение лучше отдавать промышленным сертифицированным товарам. Это продлит срок эксплуатации мебели. Подбор петель должен носить комплексный характер с учетом всех необходимых для крепления материалов:

    • крепежные устройства для крупногабаритных шкафов выполняют функции открытия створок. По техническим характеристикам это механические детали;
    • немаловажное значение имеют материалы, из которых изготовлены двери, одним из значимых показателей является их толщина;
    • во внимание также берется материал петель: их изготавливают из сплавов, отличающихся устойчивостью к деформациям и коррозии.

    Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:

    • чашки, лежащие в основании крепежного устройства, соединяют с панелью;
    • вкладыши помещают в основания, крепят на боковой части корпуса.

    Эксплуатационный срок этих механизмов превышает допустимые нормы благодаря надежности соединений. Чтобы лучше понять процесс крепления петли на шкаф, нужно хорошо разобраться в видах крепежных устройств. Универсальные петли на четырех шарнирах имеют хороший запас прочности:

    • интервал угла их раскрытия при монтаже на дверцы шкафа колеблется от 90 до 165о;
    • регулировать их можно в трех различных плоскостях;
    • крепежное устройство состоит из двух элементов:
      • планки будут установлены на боковую стенку мебели;
      • петли прикрутят к дверцам шкафа.

    Разновидности крепежных петель

    В сборке шкафов используют различные петли. Чаще других встречаются крепежные устройства, имеющие четыре шарнира. В быту их называют лягушками. Эти крепления подходят всем шкафам с дверцами:

    Они делятся на подвиды, в зависимости от того, как их будут устанавливать. Изделия имеют широкую область применения, используются для всех видов шкафов.

    Прежде чем поставить крепежное устройство, нужно учесть особенности дверей:

    • для угловых шкафов или тумб любой конфигурации выбирают петли, которые при монтаже будут крепить под углом 45о;
    • для шкафа, в котором дверцы устанавливаются на внутренние стенки мебели, не закрывая ее, нужно выбрать внутреннюю петлю;
    • для шкафов, в которых обе двери накладываются на общую боковую стенку, нужно врезать полунакладную петлю;
    • дверцу, предназначенную для закрытия боковин ниши, крепят накладными петлями;
    • кроме петель, состоящих из 4 шарниров, в практике сборки мебели используют крепежные устройства, состоящие из 2 частей, которые соединяет ось;
    • чтобы можно было открыть дверцы на угол в 180о, нужно закрепить устройство с инверсными петлями;
    • рояльные петли с простым механизмом используют для шкафов кухни. Состоят они из стальных или латунных лент, соединенных проволокой. Этот вид крепежных элементов можно установить только в кухонные шкафчики, так как для другой мебели это крепление будет непрочным.

    При выборе мебельной фурнитуры важно помнить, что при монтаже петель с четырьмя шарнирами их монтируют к боковым стенкам шкафа саморезами, размерами 4х16 мм. При этом у чашечки крепление в диаметре должно быть 26 мм, этот же диаметр будут иметь отверстия.

    Сверление

    Завершив разметку, выполняется сверление. Выполняя сборку мебели своими руками, опирайтесь на следующие рекомендации:

    • по линиям разметок на дверях высверливаются отверстия чаши петли;
    • крепежное устройство размещают в нише, выравнивают до 180о;
    • проводят отметку точек установки петель;
    • просверливают отверстия, которые нужны для присоединения крепежного устройства к двери;
    • дверцу выравнивают там, где ее будут крепить. На шкафу делают пометки;
    • подготавливаются отверстия;
    • просверливаются отверстия для ответной планки.

    Установка крепежных петель

    При проведении монтажа крепежного устройства важно знать, как правильно расположить его, это определяет срок эксплуатации шкафа. Советуем разместит

    установка и монтаж для функциональности изделия

    Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.

    Все виды навесов отличаются:

    • типом;
    • размером;
    • конфигурациями;
    • предназначением.

    Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели

    Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.

    Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:

    • масляным;
    • с силиконовой средой;
    • газовым.

    Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:

    • типа мебели;
    • ширины, на которую нужно открыть шкаф.

    Благодаря таким петлям открыть двери можно на любую ширину

    Принцип работы конструкции

    Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.

    Преимущества петель с доводчиком

    Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:

    • бесшумную, плавную работу дверей;
    • высокий эксплуатационный период;
    • возможность установки даже на массивные, тяжелые дверцы;
    • качественный крепеж на фасаде;
    • простота в регулировке;
    • большое разнообразие;
    • различные производители;
    • конструкция защищена от протекания рабочей жидкости.

    Навес с доводчиком – это более практичное решение, нежели обычные петли

    Чтобы установить петли на шкаф и правильно отрегулировать, требуется иметь общее представление о механизме работы и положении регулировочных винтов. Наиболее сложную конструкцию имеют четырехшарнирные мебельные петли со встроенным доводчиком и защелкивающимися механизмами CLIP TOP (Blum).

    1. Ответная планка с отверстиями под крепеж к боковине.
    2. Плечо.
    3. Чаша.
    4. Три защелки.
    5. Предохранительный штифт.
    6. Механизм Clip.
    7. Винт для регулировки установленного фасада по глубине.
    8. Эксцентрик для регулировки фасада по высоте (на ответной планке).
    9. Регулировочный винт по ширине.
    10. Держатель.
    11. Пружинный механизм закрывания.
    12. Внешний шарнир.
    13. Внутренний шарнир.
    14. Крепежные шурупы.
    15. Деактивация.
    16. Доводчик Blumotion.

    Независимо от количества составных частей, наличия встроенного или накладного доводчика, абсолютно все мебельные четырехшарнирные петли правильно устанавливаются одинаковым образом.

    • К корпусу с внутренней стороны прикручивается ответная планка (1).
    • На установочное отверстие надевается часть петли с чашей и крепится на шурупы (11)
    • С помощью регулировочных винтов (7), (8) и (9) фасад прижимается сильнее/слабее к корпусу, выше/ниже по вертикали и левее/правее по горизонтали.

    При установке удобно пользоваться специальными мебельными шаблонами (кондукторами) – они облегчают разметку под установку петель на шкаф в разы.

    Но нужны они только, по большей части, для производства. В бытовых условиях, когда установка или замена петель на шкафах и тумбах требуется редко, можно нанести разметку вручную, с помощью угольника и рулетки.

    Схема, как установить накладные петли на шкаф

    Существует общая схема, как установить накладные петли на шкаф с диаметром чаши 35мм. Удобнее ее представить на примере кухонного шкафа высотой 700мм и шириной 400мм с фасадом 696х396мм соответственно.

    Для правильной установки навеса на фасаде нужно сделать отверстия под чашу петли диаметром 35мм с отступом от края 22-22,5мм. Чаша крепится с помощью шурупов – под них тоже можно сделать предварительную разметку, на расстоянии 48мм друг от друга.

    На боковине с внутренней стороны устанавливается ответная планка, на глубине 37мм по крепежным винтам от края, соосно расположению петель на фасаде.

    Схема установки внутренних петель на шкаф

    Вкладные или внутренние петли устанавливаются на шкаф совершенно аналогичным образом. Единственный нюанс – это то, что ответная планка на боковине шкафа утапливается на толщину фасада.

    То есть при стандартном креплении от края отмеряется 37мм, а при внутренней петле – (37+16)=53мм. Если фасад толще, 18-22мм, то соответственно расстояние для установки ответной планки петли на шкаф соразмерно увеличивается.

    Схема установки угловых петель и мини петель с чашей 26мм, отличительные особенности

    Как правило, угловые петли на шкаф установить можно точно так же, как и обычные накладные, по той же схеме.

    Аналогично устанавливаются четырехшарнирные петли-трансформеры, карусельные петли с чашей 35мм, если в инструкции производитель не дает других размеров. Но иногда присадка в 37мм может увеличиваться до 42-45мм при скошенных торцах боковин и других, нестандартных случаях, поэтому будьте внимательны.

    Установка мебельной петли 26мм на шкаф производится тем же самым способом, но с другими размерами для разметки на фасаде. Для боковины присадка остается той же.

    Следующим этапом монтажа мебельных петель является подготовка отверстий для вкручивания шурупов. Отверстия выполняются с помощью электрической дрели и небольшого тонкого сверла по выполненной разметке. Кроме того, для установки чашки петли потребуется использовать специальную фрезу – с ее помощью в полотне дверки необходимо будет сделать круглое отверстие глубиной, равной глубине петельной чашки. Фрезу нужно выбирать, предназначенную для работ по дереву – в противном случае с наружной стороны фасада могут появиться следы деформации, а на внутренней плоскости сколы материала.

    Для высверливания отверстия фреза должна быть остро заточена – только в этом случае можно быть уверенным, что она не повредит материал дверцы. Для работы потребуется зафиксировать фрезу в патроне электрической дрели. Инструмент подносят к разметке на дверном полотне, размещают его в строго перпендикулярном положении, затем выполняют процесс сверления на малых скоростных оборотах электроинструмента. Глубину отверстия делают не более 12-13 мм. Необходимо постоянно контролировать процесс работы инструмента, не увеличивая скорость оборотов.

    Применение фрезы требует определенного опыта, поэтому если вы впервые работаете с таким инструментом, необходимо для начала попробовать свои силы на куске черновой древесины. Только поняв специфику процесса, можно переходить к сверлению мебельного фасада.

    Для того чтобы выполнить крепежные отверстия для мебельных шурупов правильно, необходимо следовать рекомендациям специалистов:

    • высверливая отверстия для крепления мебельной петли, необходимо помнить, что любое из них не может превышать по своей глубине размер, равный 13 мм;
    • диаметр отверстий должен соответствовать размеру крепежных элементов петли;
    • работы по сверлению отверстий нужно выполнять аккуратно и только на низких оборотах электродрели, постоянно контролируя процесс;
    • выполнив первое отверстие, нужно приступить ко второму, а затем к последующему – продолжать так до тех пор, пока все они не будут выполнены.

    Например, если дверцы мебели сделаны из сосны или березы, то процесс сверловки проходит легко и быстро, тогда как ясень, дуб или орех просверлить довольно сложно из-за высокой плотности их древесины. Во время работы необходимо следить, чтобы дрель все время находилась под прямым углом относительно рабочей поверхности – если вы сверлите плотную древесину, инструмент легко может отклоняться от заданной ему траектории сверления.

    Современные модели мебели оснащаются различной фурнитурой, в том числе и мебельными петлями. Сегодня их довольно много разновидностей, которые можно классифицировать разными способами. Например, мебельные петли могут быть следующих видов:

    • накладные;
    • полунакладные;
    • внутренние угловые;
    • петли с доводчиками;
    • петли без доводчиков;
    • пружинные.

    Однако цель нашей статьи – объяснить, как отрегулировать мебельные петли, поэтому остановимся на способах установки и регулировки петель.

    Что представляют собой мебельные петли

    Этот элемент присутствует практически в любом предмете мебели, где есть дверцы, например:

    • в шкафу;
    • в шкафчике;
    • в тумбе.

    Данный механизм признан функциональным и надежным. Это самое оптимальное решение, которое обеспечивает открывание дверок, расположенных на фасаде мебели.

    Современное мебельное производство чаще всего использует четырехшарнирные скрытые мебельные петли. В других странах они носят название «скрытые мебельные петли». В США их называют «мебельные петли европейского типа». Название «четырехшарнирные» обусловлено их механизмом работы, которая выполняется при помощи четырех шарниров.

    Такие петли производятся из стали методом штамповки.

    Чтобы предотвратить образование коррозии на петлях, на них наносят специальное гальваническое покрытие, благодаря которому петли не только защищены, но и приобретают довольно привлекательный вид.

    Функция четырехшарнирных петель заключается в том, чтобы беспрепятственно открывать и закрывать дверки мебели. Кроме того, с их помощью дверки удерживаются в закрытом состоянии, так как в петли встроена пружина.

    Конструкция скрытой мебельной петли

    Эти петли изобрел мастер итальянского происхождения Артуро Саличе. Его именем названа компания, которая остается на мебельном рынке по сей день. К основным элементам петли данного вида можно отнести следующие:

    • чашка;
    • плечо;
    • ответная планка.

    Чашка представляет собой часть петли, имеющей форму чашечки, у которой есть крепежные ушки. Их крепят непосредственно к дверке мебели.

    Плечо петли служит рычагом, прикрепленным к внутренней части корпуса мебели. Это делается с помощью ответной планки. Чашка петли крепится на плечо петли при помощи четырехшарнирного механизма.

    Под ответной планкой понимается та часть петли, которая крепится к внутренней части корпуса. Она дает возможность выполнить регулировку петли в нужном направлении, после того как будет закреплена на ответной планке.

    Стандарты диаметра чашки

    Для чашки петли имеется несколько стандартных диаметров, а именно:

    • петли для полноформатной мебели с диаметром чашки 35 мм;
    • небольшие петли для маленьких легких дверок, к примеру, для мебели в ванную комнату с диаметром чашки 26 мм.

    Правила настройки и регулирования мебельных петель

    Мебельные петли регулируются в нескольких направлениях. Если вы проявите немного старания и терпения, то ваши предметы мебельного гарнитура, а именно шкафы и полочки будут закрываться аккуратно.

    1. Прежде всего, необходимо закрыть дверцу шкафа и определить следующее:

    • в какую сторону нужно отрегулировать дверцу;
    • на одном ли уровне находятся соседние дверки;
    • какой между ними зазор – ровный или нет.

    2. Затем нужно широко открыть дверцу шкафа, чтобы получить свободный доступ к петле.

    3. Если есть необходимость, нужно сделать вертикальную регулировку. Чаще всего такая регулировка затрагивает сразу все петли дверцы. Для того чтобы отрегулировать петли по вертикали, нужно ослабить винты снизу и сверху, затем нажать на дверцу сверху или снизу и вновь закрутить винты.

    4. Если нужно, петли регулируются так, чтобы дверца подвинулась вперед или назад. Такая регулировка позволит увеличить или уменьшить зазор между дверкой и корпусом шкафа. Эту регулировку следует выполнять для каждой петли отдельно. Сначала нужно ослабить винт, а затем потянуть дверку на себя или наоборот, отодвинуть и снова закрутить винт

    5. Горизонтальная регулировка. Чтобы отрегулировать петли горизонтально, нужно затянуть винт, повернув его по часовой стрелке и переместить угол дверцы несколько дальше в направлении рамы. Если дверцу требуется переместить от рамы, то винт нужно несколько ослабить путем поворачивания против часовой стрелки.

    Установка петель на фасады осуществляется в 4 этапа:

    • сначала создают разметку;
    • потом делают отверстия, используя дрель;
    • далее осуществляется монтаж, а также сборку частей фурнитуры;
    • на последнем этапе устанавливают дверцы.

    Самым ответственным и сложным этапом считается регулировка положения дверцы относительно корпуса мебели. Если работу выполнить неправильно, створка быстро провиснет, шкаф (или любое другое изделие) выйдет из строя.

    Создание разметки

    Чтобы произвести установку мебельных петель правильно, нужно изначально сделать ровную разметку, соответствующую параметрам пластины фурнитуры. В противном случае возникнут проблемы с открыванием и закрыванием дверей. Разметка мебельных петель выполняется так:

    1. От крайней точки фасада мебели отступают на 7–12 см. Расстояние между навесами должно составлять не менее 50 см. На данном этапе определяются с количеством необходимых петель.
    2. Приступают к отметке центра отверстий навесов. При этом от края дверки отступают на 2–2,5 см.
    3. Наносят метки с учетом ширины дверки. В точках пересечения делают отверстия саморезом. На этом этапе стоит использовать шаблон для разметки мебельных петель.

    Несмотря на то что шаблоны для мебельных петель выполнены из прочных материалов, с ними нужно очень бережно обращаться. Строго запрещено сверлить через них, иначе снизится срок службы. Чтобы определиться количеством необходимых петель, стоит изучить рекомендации, представленные в таблице.

    Вес дверей, в кг

    Высота фасада, мм

    Рекомендованное количество петель

    4-5

    до 500

    2

    6-9

    500-1000

    2

    10-13

    1000-1500

    3

    14-18

    1500-2000

    4

    19-22

    2000-2500

    5

    Подготовка отверстия

    Следующим этапом станет подготовка отверстий. Чтобы правильно сделать выемки, нужно точно следовать уже выполненной разметке. Для проведения такой операции используются дрель со специальным сверлом и фреза. Отверстия делаются так:

    1. Сначала нужно уложить дверцу на ровную поверхность.
    2. В дрели зафиксировать фрезу для мебельных петель подходящего диаметра. Глубина отверстия не должна превышать 1,25 см.
    3. Дрель в процессе сверления должна располагаться строго перпендикулярно относительно поверхности дверцы.
    4. В процессе формирования отверстия нужно внимательно следить за тем, чтобы фреза или сверло не просверлили дверцу насквозь.

    Когда главные отверстия под саморезы будут готовы, можно переходить к следующему этапу. Врезка навесов в соответствии с разметкой и сформированными выемками производится намного проще и качественней.

    Крепление петли

    Крепление петель выполняется в следующей последовательности:

    1. В чашу укладывается та часть петли, которая и будет непосредственно крепиться к фасаду.
    2. Аккуратно выставляются петли в выемках, чтобы оптимально разместить их.
    3. С помощью строительного уголка и уровня добиваются ровного положения петли в чашке.
    4. Если нужно произвести коррекцию отверстия для ровной укладки навеса под уровень, используется мебельная фреза для установки петель.
    5. Используя шуруповерт, закручиваются саморезы в отверстия на самой петле.

    После закрепления саморезов нужно проверить прочность крепления навеса. Рекомендуется попробовать расшатать петлю в чашке, сместить ее относительно поверхности фасада. Если никаких изменений не наблюдается, то фурнитура закреплена хорошо.

    Навешивание дверцы

    Самым сложным этапом в данной работе является именно монтаж дверцы. Чтобы упростить задачу, при возможности стоит уложить корпус мебели так, чтобы крепление створок на петли производилось в горизонтальном положении. Алгоритм работы для установки дверей:

    1. Во внутренней части корпуса мебели необходимо сделать такую же разметку, как на дверце. Для установки петель тоже нужна мебельная фреза.
    2. Далее закрепить платформу для фиксации навеса, используя саморезы.
    3. Соединить две части навеса.
    4. В конце отрегулировать положение фурнитуры относительно дверцы и корпуса мебели. Это можно выполнить с помощью отвертки и уровня.

    Навешивание дверцы не является завершающим этапом работы. Даже после первичной регулировки нужно произвести дополнительные мероприятия по выравниванию положения всех составляющих.

    Чтобы установить петли на 180 градусов не нужно обладать особыми навыками и знаниями. К изделию прилагается инструкция, где детально описана последовательность и особенности монтажа. Перед работой необходимо внимательно рассмотреть устройство крепежа, оценить его сильные и слабые стороны.

    Этапы установки петли:

    Подготовка. Необходимо убедиться в наличии необходимых инструментов для работы. Нужно взять дрель, фрезу, уровень, рулетку, маркер.
    Разметка. Ее проводят в соответствии с определенными правилами. Петли не должны быть на уровне с полками, между крепежами должно быть расстояние в 50 см, а от края нужно отступить 1,1-1,2 см.
    Сверление. В соответствии с разметкой делают отверстия для саморезов.
    Прикручивание петель. Фурнитуру закручивают с помощью винтов.
    Регулировка. Здесь нужно орудовать уровнем и отверткой

    Важно ровно разместить крепежи, исключить перекосы, щели, люфты и прочие дефекты.

    Все нюансы нужно учесть на подготовительном этапе

    При создании разметки важно точно все спроектировать, чтобы фасады не соприкасались. Для этого используют специальный инструмент – строительный уровень

    Глубина отверстий зависит от толщины дверей.

    Не менее важный этап регулировки. Правильность процесса определяет функциональность мебели. Можно провести регулировку по глубине, корректируя силу прижатия винтов. Подкручивание овальных отверстий помогает избежать провисаний. Исключить щели удается боковой корректировкой.

    Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

    • высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
    • большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
    • возможность регулировки дверной створки в трех плоскостях.

    Конструкция четырехшарнирной петли включает:

    • чашку;
    • плечо;
    • установочную площадку;
    • дополнительные элементы – регулировочный винт и декоративный фланец.

    Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

    Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

    Можно ли открывать шкаф без ручек? Можно. Для этого можно использовать систему отталкивания. Внешне она очень походе на амортизатор и даже выполняет его функции. Но главная особенность этой системы в том, что при нажатии на дверку, отталкиватель отводит дверку на расстояние до 6 см это позволяет дальше открыть ее рукой, не используя ручки. Таким образом можно сделать фасад без ручек, при этом еще и неплохо сэкономить на последних.

    Рис.35.

    Отталкиватели бывают врезными и накладными. Устанавливаются аналогично амортизаторами. Отличие в установке в том, что их необходимо монтировать на стенке противоположной где установлены петли. Для удержания дверцы отталкиватели могут быть снабжены магнитами. Регулировка работы отталкивателя осуществляется вращением штока, таким образом можно подобрать оптимальную величину отталкивания.

    Системы отталкивания могут применяться как для дверок, так и для ящиков, совместно с любыми другими механизмами начиная с петель и заканчивая лифтами.

    Большинство производителей мебели прописывают в инструкции по сборке конструкции рекомендуемое количество крепежных элементов. При расчетах учитываются масса и параметры полотна.

    Для тумбочек из ЛДСП, на дверцы которых крепится зеркало, предусматриваются дополнительные крепежные приспособления, т.к. стандартное количество навесных элементов может не выдержать перегрузки.

    Рекомендуемое количество петель в зависимости от массы и высоты фасада:

    Масса, кг Высота, см Число креплений
    4-5 до 50 2
    6-9 50-100 2
    10-13 100-150 3
    14-18 150-200 4
    19-22 200-250 5

    Также не рекомендуется использовать широкие дверцы. Если ширина полотна получается больше высоты, лучше сделать 2 дверцы.

    Чтобы выбрать подходящие аксессуары, стоит учитывать несколько моментов

    В первую очередь, обращаем внимание, из какого материала они будут изготовлены. В зависимости от этого, можно выделить несколько групп:

    • продукция, которая подходят для древесноволокнистых плит ДСП или МДФ,
    • элементы, которые можно монтировать на стеклодвери,
    • детали для присоединения к металлическому профилю.

    Современный рынок фурнитуры представлен огромным ассортиментом петель для крепления дверей.

    Когда речь идет об изготовлении тумбы в углу, нужно понять, под каким углом будет установлен фасад, чтобы подобрать правильные крепежи.

    Установка накладных дверных петель на кухонных шкафах – процесс несложный. Но все же он требует небольших знаний и умений.

    Важно! Заранее учитываем размеры и вес лицевой панели. Возможно, стоит предусмотреть большее количество петельных механизмов или приобрести усиленные модели

    По популярности

    Наипопулярнейшими считаются накладные навесы с четырьмя шарнирами («лягушки»). От других они отличаются своей универсальностью и надёжностью.

    Специальные петли-лягушки позволяют открыть дверцу от 90 до 165 градусов. Основная движущаяся часть петли похожа на прыгающую лягушку, которая состоит из пружины и четырёх шарниров.

    Прикрепляется петля-лягушка к корпусу своей основой и чашкой, которая вставляется в предварительно подготовленное для неё отверстие в дверце.

    По способу крепления дверцы к корпусу

    1. Накладные. В закрытом состоянии накладные навесы дверцы достаточно плотно накладываются на торец корпуса мебели. Такой способ крепления самый распространённый и выбирают его для применения практически на каждой мебели: на кухонной, спальной, гостиной и так далее. Эти накладные навесы с четырьмя шарнирами позволяют дверце максимально закрыть корпус мебели, к которому они крепятся.
    2. Полунакладные. Часть дверцы, где располагается петли, наполовину накладывается на корпус мебели. Такие навесы применяют в случае, если на одну боковую сторону корпуса накладывается сразу две дверцы. Полунакладные навесы отличаются от других плавным изгибом основы, которая и создаёт зазор между двумя дверями, располагающимися на одной стороне. Такие петли используют на тумбочках с двумя дверцами, которые открываются в разные стороны.
    3. Внутренние. Такие навесы часто путают с полунакладными, но их предназначение в другом. Используют их для того, чтобы фасад поместить внутрь корпуса и при этом часть створки с навесом должна соприкасаться с соседней стенкой мебельно

    обзор видов и способов работы

    Современное мебельное производство и дизайн готовых изделий предполагает использование разнообразной крепежной фурнитуры, которая не только влияет на удобство пользования различными мебельными предметами, но и обеспечивает их функциональность. К крепежным аксессуарам относятся различные виды петель, которые используются для позиционирования и функционирования различных дверок, играющих роль фасада мебельного изделия.

    В настоящее время при производстве мебели используются различные типы петель, отличающихся дизайном, назначением и функциональностью. Они изготавливаются из различных материалов и обычно имеют защитно-декоративное покрытие

    Четырехшарнирные петли

    Наибольшее распространение при производстве корпусных изделий, предназначенной для обустройства любых жилых и бытовых помещений, нашли четырехшарнирные петельные конструкции, достоинствами которых являются:

    • высокая прочность отдельных элементов, обеспечивающая надежность работы изделия в целом;
    • большое количество циклов срабатывания, обеспечивающее функционирование изделия во время всего срока службы;
    • возможность регулировки дверной створки в трех плоскостях.

    Конструкция четырехшарнирной петли включает:

    • чашку;
    • плечо;
    • установочную площадку;
    • дополнительные элементы – регулировочный винт и декоративный фланец.

    Как правило чашка устанавливается в специальное углубление выфрезерованное в дверце. Для того чтобы сократить номенклатуру фрез (сверл Фоснера) большинство петельных экземпляров имеют чашку диаметром 35,0 миллиметров.

    Чашки меньшего диаметра (26,0 миллиметров) имеют модели, предназначенные для установки на небольшие по массе и размерам дверные створки, а также на распашные дверки из стекла, как например, в сервантах. Плечо-рычаг является корпусом регулировочного механизма и соединяется с установочной площадкой, закрепленной внутри мебельного отсека, на его боковине. Крепление всех элементов петельной фурнитуры осуществляется шурупами-саморезами или с использованием винтового конфирмата.

    Разновидности петель

    Четырехшарнирные мебельные петли в зависимости от сопряжения дверной створки с корпусом изделия делятся на:

    • накладные и полунакладные;
    • угловые;
    • специальные — штольные и инверсные петли.

    При изготовлении большинства моделей любых видов корпусной мебели преимущественное распространение нашли первые три вида петельных конструкций.

    По способу закрывания этот вид петельной фурнитуры делится на обычные экземпляры и конструкции, оснащенные доводчиком или газлифтом, которые значительно повышают удобство пользование мебелью.

    На заметку!

    В моделях, где створка «прячется» внутрь корпуса, заподлицо с его фасадом, применяют внутренние модели, которые функционально и конструктивно практически не отличаются от обычных накладных образцов.

    Любые виды петель для мебели с четырьмя шарнирами можно установить и отрегулировать самостоятельно. Самым сложным в этом процессе является высверливание глухого отверстия под установку чашки, для чего потребуется сверло (фреза) Фоснера.

    Установка фурнитуры

    Для выполнения монтажных работ и крепления дверных створок на корпус изделия с использованием петельной фурнитуры с четырьмя шарнирами потребуется следующий инструмент и расходные материалы:

    • строительный угольник;
    • дрель или мощный шуруповерт;
    • фрезу (сверло Фоснера) диаметром 25,0 или 35,0 миллиметров (зависит от диаметра шашки;
    • карандаш;
    • шило;
    • набор отверток или сменные биты для шуруповерта;
    • саморезы 3,5×16,0 миллиметров.

    Установочные работы начинаются с разметки. Карандашом намечают центры будущих отверстий. Обычно центр глухого отверстия под установку чашки предусматривают на расстоянии 80,0…130,0 миллиметров от верха-низа дверной панели. Общее количество фурнитуры выбирается в зависимости от веса дверной створки.

    Большинство моделей четырехшарнирной фурнитуры имеют высоту (глубину) чашки равную 12,0…13,0 миллиметров. При наличии сверла Фоснера проблем с фрезеровкой глухого отверстия не возникает. В мебельном производстве часто применяются специальные концевые фрезы с ограничителем, не допускающим фрезеровку большей глубины отверстия. Если работы выполняются первый раз, то перед фрезерованием реальных отверстий желательно потренироваться на ненужном куске аналогичного материала.

    На заметку!

    Перед выполнением работ необходимо обратить внимание на качество заточки инструмента. Любые неточности и дефекты заточки могут привести к сколам кромок, фрезеруемых отверстий.

    Для стеклянных дверных панелей существуют модели, которые не требуют сверления отверстий, где взамен чаши применена накладная планка. При самостоятельном изготовлении мебели вполне допустима установка этих экземпляров и на фасады, изготовленные из ламинированной древесностружечной плиты или «МДФ» — панелей.

    После сверловки углубления, крепления опорной  чаши и установочной площадки к деталям изделия (дверце и стенке мебельного отсека) производится навешивание створки на корпус мебели. Для этого установочный паз корпуса заводится под винт ответной планки, после чего последний предварительно затягивается.

    Регулировка

    Крепление петли и навеска дверцы отнюдь не подразумевают окончание работ. Четырехшарнирные модели петель требуют регулировки, правильное выполнение которой обеспечивает идеальное прилегание дверной панели к корпусу мебели.

    Перемещение установочного паза рычага в опорной планке обеспечивает установку дверку по глубине. Регулировочным винтом в плечевом рычаге обеспечивается нужная плотность прилегания. Смещение дверки относительно корпуса мебели по высоте, обеспечивается изменением положения опорной планки, для чего в ней имеются специальные пазы.

    Детальную установку створки на шкаф с использованием четырехшарнирной петельной фурнитуры можно увидеть на первом ролике.

    Проводить регулировку можно также, как показано во втором ролике.

    Как правильно приварить петли на ворота своими руками: порядок установки петель

    Содержание статьи:

    Распашные ворота – вариант самый простой в установке и использовании. Створка поворачивается при открывании внутрь или наружу на поворотных петлях. На них ложится нагрузка по удержанию воротных створок в стационарном состоянии и при смещении. Чтобы ворота на даче прослужили долго, нужно правильно выбрать и установить петли.

    Виды петель и их свойства

    Чтобы прикрепить петли на опоры, необходимо иметь навыки сварочных работ

    Петля – вид подвижного шарнира, обычно состоит из 2 частей. Шарнир может вращаться вокруг собственной оси. На деле в зависимости от вида петли створка распахивается на угол от 90 до 180 градусов.

    Есть варианты, позволяющие открывать створки как внутрь, так и наружу. Они удобнее в использовании, но сложнее в монтаже и дороже.

    Прежде чем приварить петли на стальные ворота, нужно правильно рассчитать нагрузку и выбрать оптимальную конструкцию. Различают следующие модели:

    • Накладные – внутри корпуса расположены 2–4 подшипника, обеспечивающих поворот створки. Петли для ворот массивные, изготавливаются из стали, латуни, нержавейки. Конструкция предупреждает провисание створок, обеспечивает бесшумность открывания.
    • Накладные трехсекционные – современная модификация навесных. Конструкция довольно массивная, с большими размерами, но выдерживает очень высокие нагрузки. Такой вариант предназначен для массивных ворот. Петли не скрипят, обеспечивают плавное смещение тяжелой створки и не допускают перекосов или провисания.
    • Цилиндрические или каплевидные – стандартная конструкция. Однако для ворот приобретают модель с усилением – улучшенными пластинами. Такая «капелька» выдерживает нагрузку до 600 кг. Цилиндрические петли крепят сваркой или винтовым соединением.
    • Если ворота весят не так много или навесы сваривают на калитку, рекомендуются модели с опорным подшипником. Этот элемент и само шарнирное соединение спрятаны в металлический корпус и практически не подвергаются износу. Допустимая нагрузка – 100 кг. Фиксируют их сваркой.
    • Петли типа «стрелы» – от обычных накладных отличаются большей площадью фиксатора, обычно имеющего форму стрелы. Фурнитура позволяет равномерно распределить нагрузку при крупногабаритной створке. Выдерживает массу до 700 кг. Для изготовления петель используется листовая сталь.
    • Сквозные – рассчитаны на нагрузку не более 200 кг. Их устанавливают, если фурнитуру нельзя править или прикрутить. В этом случае на каркасе ворот устанавливают монтажные колонны, в которых размещают фиксатор. Крепят гайками.

    Петли «стрела» обычно очень декоративны и имитируют старинную накладную фурнитуру или кованые детали.

    Выбор и подготовка петель

    Петли важно рассчитать по весу ворот

    Стальные ворота – конструкция тяжелая и крупная. Кроме того, ворота постоянно подвергаются действию снега, дождя, холода и солнца. Фурнитуру для них нужно выбирать очень тщательно:

    • Самый важный параметр – вес, который смогут выдерживать петли. На маркировке указывается рекомендуемая масса створки с учетом движения, поэтому превышать этот показатель запрещается.
    • Угол открытия – если рядом с воротами растут деревья и створка не сможет открываться полностью, нет смысла выбирать петли с поворотом на 180 градусов. Если створки должны полностью освобождать проем, лучше купить последние.
    • Способ крепления – этот параметр определяется конструкцией полотна и опорных столбов.
    • Срок эксплуатации – менять фурнитуру на воротах сложно и тяжело. Предпочтение отдается наиболее надежным изделиям и фирмам.

    Нередко декоративность тоже является решающим фактором при выборе. Для деревянных резных ворот лучше выбрать красивые накладные «стрелы».

    Методика крепления к воротам

    Без сварки петли устанавливают на болты

    Установка поворотных петель на ворота производится 3 основными способами:

    • электросварка – детали петель приваривают к полотну и каркасу;
    • установка на болты – чаще используется, если полотно изготовлено из дерева;
    • на саморезы – рекомендуется для тонколистовых конструкций, наподобие створок из профнастила.

    Размещение фурнитуры может быть скрытым или видимым. К последним, например, относят все варианты накладных петель. Спрятать с глаз можно цилиндрические модели.

    Нюансы установки на опоры разного сечения

    В качестве опорных столбов для ворот чаще всего используют профильные или круглые железные трубы. Характер сечения влияет на способ фиксации фурнитуры.

    На столбы с квадратным или прямоугольным сечением петли привариваются с наружной стороны, на плоскость опоры.

    Если опорный столб круглый, сразу же определяют, в какую сторону открывается створка. Затем находят наиболее выступающую линию – обычно это середина трубы, отступают от нее в сторону распахивания 5–6 мм и закрепляют петли. К круглой профтрубе варить сложнее. Здесь требуется аккуратность. По возможности сварку заменяют установкой на болты.

    Необходимые инструменты и материалы

    Для работы понадобятся петли, сварка и защитный шлем

    Для монтажа фурнитуры потребуется:

    • поворотные петли необходимой конструкции;
    • рулетки и строительный уровень;
    • сварочный аппарат;
    • болты, саморезы, другой крепеж, если фурнитуру монтируют другим способом.

    Сварочные работы разрешается выполнять только в защитной одежде, рукавицах и маске.

    Приваривание петель своими руками

    Сварка – метод наиболее надежный. Как приварить петли на ворота, зависит от материала полотна, его толщины и массы.

    Ворота из профнастила

    В воротах из профнастила петли приваривают к профильному каркасу

    Модель из профлиста относится к тонколистовым конструкциям. Такой тонкий лист легко прожечь насквозь, поэтому работа выполнится очень осторожно. Пошаговая схема:

    1. Варят раму из профиля, облицовывают профлистом. Готовое полотно укладывают на ровную поверхность.
    2. Под нижнюю часть фурнитуры делают подложку на 2–4 мм, верхнюю прихватывают с торца.
    3. Прямоугольным бруском выставляют петли.
    4. С каждой стороны детали делают по 2 маленькие прихватки.
    5. Приваривают элементы к опорным столбам.
    6. Створку устанавливают так, чтобы между стойкой и полотном сохранялся зазор 2–2,5 см, а между створками по центру – в 1–1,5 см.
    7. Проверяют вертикальность створок и свободу хода. Если ворота двигаются легко и без задержек, снаружи ворот делают по 2 прихватки на петлю.
    8. Посредине делают подставку, чтобы полотно со временем не провисло.

    Двигать створки можно только после того, как полностью остынут швы.

    Каменный забор

    Внутрь кирпичной опоры помещается металлическая фурнитура, к которой приваривают петли

    Приварить к столбу из кирпича или камня железную фурнитуру нельзя. Для этого внутрь столба на этапе строительства помещают металлическую трубу с закладными под петли. Если это сделано не было, при кладке столба закладывают прутья. Если же опора уже готова, прутья вбивают или вкручивают в отверстия между камнями.

    На прутья или закладные приваривают подложку толщиной в 2–3 мм. Если столб круглый, подложку смещают наружу на 5–6 мм. Чтобы правильно приварить петли на ворота к квадратным каменным столбам, отступать не нужно: здесь петли ставят заподлицо с наружной стороны.

    Сначала фурнитуру только прихватывают. Затем выравнивает с помощью бруска, вешают створки, если их открыванию ничего не мешает, приваривают окончательно.

    Ворота для гаража

    На гаражных воротах положение петель предварительно размечается с помощью уровня

    Главная особенность этой процедуры: приварить петли разрешается только в вертикальном положении.

    Схема проста:

    1. Размечают положение петель на раме. От краев рамы нужно отступить не менее чем на 25 см.
    2. Петли смазывают солидолом, чтобы предварить спекание.
    3. Прихватывают по отметке нижнюю часть навеса, вдевают в нее верхнюю, проверяют, насколько легко она двигается. Если все правильно, верхнюю деталь тоже слегка прихватывают.
    4. Вешают гаражную створку вместе с помощником и проверяют, насколько хорошо она открывается. Если все нормально, приваривают петли по длинной стороне пластины.
    5. Вновь вешают ворота, проверяя свободу смещения. Прикрепляют элементы окончательно – по периметру всей соединительной пластины.

    Места сварки зачищают, обрабатывают грунтом и окрашивают.

    Техника безопасности

    Сварка – опасный вид работ. При ее выполнении следуют соблюдать правила безопасности.

    • Вблизи от места сварки нельзя держать легковоспламеняющиеся жидкости или материалы. Участок следует освободить.
    • Во время работы нужно исключить нахождение на участке детей и домашних питомцев.
    • Сварку выполняют в защитной маске, очках, перчатках и фартуке.
    • Необходимо точно соблюдать инструкцию по обращению с используемым сварочным аппаратом.
    • Зачистку и шлифовку швов, а также любые другие работы – навешивание створок, например, выполняют только после того, как стыки остыли до комнатной температуры.

    Во время работ следует держать неподалеку исправный огнетушитель.

    Советы и рекомендации

    Подставка под ворота от провисания петель

    Чтобы ворота прослужили долго, а сварка не занимала много времени, стоит обратить внимание на советы специалистов:

    • Петли устанавливают в строго определенных местах, чтобы правильно распределить нагрузку. Поэтому перед работой нужно изучить чертеж.
    • Модели прямого типа присоединяют на створки, уложенные на пол, и никак иначе.
    • Перед привариванием рекомендуют сделать своего рода подставку под нижнюю часть, чтобы обеспечить ее поддержку.

    Приварить петли на ворота не так уж сложно. Однако такая работа требует умения обращаться со сварочным аппаратом. Кроме того, фурнитуру для столь тяжелых створок нужно выбирать с учетом их массы, размеров, особенностей открывания.

    Грамотная установка врезных и накладных петель на межкомнатные двери

    Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель «бабочка» на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

    Содержание статьи

    • 1 Популярные виды навесов
      • 1.1 Накладные типа «бабочка»
      • 1.2 Врезные карточные
      • 1.3 Угловые
      • 1.4 Скрытые
      • 1.5 Ввертные
      • 1.6 Двухсторонние
    • 2 Накладные петли: особенности и монтаж
      • 2.1 Правильная установка петель без врезки
    • 3 Врезные модели: виды и монтаж
      • 3.1 Врезка петель в межкомнатные двери

    Популярные виды навесов

    Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

    Накладные типа «бабочка»

    Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

    Врезные карточные

    Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

    Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

    Угловые

    Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

    Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

    Скрытые

    Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

    Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

    Ввертные

    Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

    Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

    Двухсторонние

    Их устанавливают на двери в местах с большой проходимостью людей.

    По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

    Накладные петли: особенности и монтаж

    Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

    Читайте также:  Самостоятельная установка наличников на межкомнатные двериЦвет петель лучше подобрать в один тон с дверными ручками

    Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

    Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

    Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

    Преимущества пластин:

    • имеют эстетичный внешний вид;
    • не требуют специальных инструментов для монтажных работ;
    • поворотный механизм практически не ломается.

    Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

    Недостатки навесов:

    • крепления рассчитаны только на идеально ровное полотно;
    • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
    • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

    Правильная установка петель без врезки

    Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

    Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

    Для выполнения работы потребуются следующие инструменты:

    • канцелярский нож;
    • дрель или шуруповёрт;
    • саморезы;
    • свёрла.

    Технология выполнения монтажных работ:

  • Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.Разметка крайних отверстий производится шилом

    Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

  • Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
    Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.

    Проверка зазоров между петлей и полотном: они должны быть одинаковыми

    Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

  • Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
    Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.

    В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

    Убираем полотно в сторону.

  • Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
  • Прикладываем и продавливаем шилом крайние отверстия.
  • Высверливаем отверстия под саморезы и вкручиваем их.
  • Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.
  • Правильно установленная петля

    Врезные модели: виды и монтаж

    Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

    Популярные виды таких петель:

  • Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
  • Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
  • Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.
  • Врезка петель в межкомнатные двери

    Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

  • Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
  • Сначала прикладывают крепление на створку и отмечают карандашом его размер.Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

    Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.

  • Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

  • Работа выполнена!

    Тематические статьи

    Процедуры установки мостового крана: от концепции до завершения

    Итак, мы ... вы провели все свои исследования, определились с типом крана, который вам нужен для вашего объекта, выбрали производителя для сотрудничества, подписали соглашение и сократите депозитный чек. Что будет дальше? Монтаж мостового крана.

    Как один из ведущих производителей и установщиков систем мостовых кранов, мы понимаем, сколько движущихся частей и частей остается в процессе установки крана.

    Мы надеемся, что эта статья поможет вам лучше понять следующее:

    • График установки мостового крана, включая шаги, которые происходят между подписанным заказом на поставку и днем, когда установщики сообщат вам объект с вашим краном на грузовиках
    • Связь между вашей командой и монтажниками мостового крана перед установкой
    • Что необходимо знать установщикам о вашем объекте или строительной площадке перед установкой

    Будет ли это вашим первым Если вы выполняете установку мостового крана или вы уже успели установить несколько кранов, мы надеемся, что вы сможете узнать что-то, что поможет сохранить вашу следующую установку в соответствии с графиком, в рамках бюджета и в безопасности ваших работников.

    Что происходит перед установкой мостового крана?

    Пока мостовой кран находится на завершающей стадии сборки, установщик свяжется с клиентом, чтобы установить контакт и назначить время для посещения и анализа предлагаемого места установки.

    Любые особые соображения по установке мостового крана фактически начинаются в процессе составления предложения. Во время этого процесса установщик мостового крана рассмотрит типовые чертежи кранового оборудования и изучит чертежи или планы этажей здания, чтобы дать наилучшую оценку того, что потребуется для установки мостового крана на объекте заказчика.

    В предложении установщик крана предоставит окно или временные рамки, которые, по их мнению, потребуются им для завершения установки крана. Это может варьироваться от 2-10 рабочих дней до более длительного периода времени для более обширных или сложных крановых установок. Это предполагаемое окно установки будет составлять последовательные рабочие дни - после того, как они доставят краны, грузовики, материалы и все монтажное оборудование на место, они не смогут разбить свое время или остановить и повторно запустить установку без значительных увеличивает стоимость крановой установки.

    После получения заказа на поставку производитель мостового крана приступит к постройке и сборке самого крана - процесс, который может занять от 2 до 12 месяцев.

    Примерно через месяц после ожидаемой даты завершения монтажник свяжется с заказчиком или генеральным подрядчиком, чтобы установить контакт с необходимыми сторонами. Во время этого первоначального контакта будет установлено следующее:

    • Знакомство монтажников с генеральным подрядчиком или персоналом, который будет задействован во время установки.
    • Установите время, чтобы выйти и провести анализ рабочей площадки или объекта.
    • Согласуйте предполагаемую дату установки. Знайте, что это плавный процесс, и дата может измениться из-за производственных графиков и / или задержек строительства.
    • Настройте еженедельный вызов статуса, чтобы определить, выполняется ли проект по-прежнему. Это помогает поддерживать открытую линию связи, чтобы можно было решить любые проблемы или проблемы, которые могут повлиять на сроки установки.

    Перед установкой мостового крана установщик захочет посетить и проанализировать предлагаемое здание или строительную площадку, чтобы сориентироваться, понять расположение и выявить любые потенциальные опасности или препятствия. Находясь на площадке, они рассмотрят и оценят следующее:

    • Объем работ
    • Зона установки
    • Выявление потенциальных опасностей
    • Подробная информация о существующих взлетно-посадочных полосах или новых взлетно-посадочных полосах

    Продолжайте читать, поскольку мы Мы разберем, что каждый из этих элементов означает, а также предоставим вам некоторые дополнительные соображения, чтобы убедиться, что установка мостового крана проходит как можно более плавно.

    Оцените объем работ

    Мостовые краны будут загружены на бортовые прицепы и доставлены на площадку, поэтому установщикам потребуется свободный и свободный доступ для грузовиков, мобильных кранов и персонала, чтобы беспрепятственно входить и выходить из объекта без срыв.

    После того, как вы подписали договор на покупку мостового крана, установщик получит копию заказа на поставку. Как только они получат заказ на поставку, ваш установщик мостового крана свяжется с вами и организует приезд на строительную площадку и встречу с вашей командой.В этом собрании обычно участвует супервайзер по техническому обслуживанию или руководитель завода по установке на существующем объекте или генеральный подрядчик на новой строительной площадке.

    Установщики захотят просмотреть все подписанные разрешительные чертежи и строительные распечатки, чтобы получить представление о пространстве, в котором они будут работать, а также о пролете и длине конструкции взлетно-посадочной полосы, которую будет использовать мостовой кран.

    Они также начнут составлять список оборудования и материалов, которые необходимо будет доставить на место для установки.Сюда могут входить:

    • Полуприцепы, прицепы и платформы
    • Мобильные монтажные краны для подъема балок моста и взлетно-посадочных полос
    • Генераторы
    • Ножничные подъемники
    • Средства индивидуальной защиты от падения и другие средства индивидуальной защиты (СИЗ)

    Монтажник крана также хочет определить, где он может получить доступ к зданию, чтобы принести свое оборудование и материалы. Краны будут загружены на бортовые прицепы и доставлены на площадку, поэтому им потребуется свободный и свободный доступ для грузовиков, мобильных кранов и персонала, чтобы беспрепятственно входить и выходить из объекта.

    Работая с генеральным подрядчиком или производственной группой на объекте, установщик захочет получить четкое представление о сроках установки мостового крана. Им нужно будет знать, какие производственные или строительные проблемы могут возникнуть, что может вызвать задержку в графике установки крана.

    Осмотрите место, где будет установлен мостовой кран

    Перед установкой установщикам потребуется понимание любых работ, связанных с: установкой электрических и газовых линий, бетонными или другими кладочными работами, водопроводом, осветительными приборами, системами отопления, вентиляции и кондиционирования воздуха / воздуховодами. , кровельные работы.

    Во время посещения объекта монтажники мостовых кранов потратят немало времени на осмотр места, где кран будет фактически установлен. В рамках нового строительного проекта они начнут отгораживать территорию, чтобы дать генеральному подрядчику представление о зоне, которую им нужно будет очистить во время процесса установки крана.

    Установщики кранов также определят любое оборудование или механизмы, которые необходимо убрать с дороги, чтобы их грузовики и оборудование могли въехать на территорию объекта, создать площадку для перевалки и иметь свободный и свободный доступ к сайт.

    Во время этого визита установщики надеются поговорить с как можно большим количеством субподрядчиков, чтобы они поняли, каковы сроки строительства и какие другие работы могут проводиться вокруг них во время установки. Им нужно будет учесть сроки и окна установки других предметов, таких как:

    • Электромонтаж и газопровод
    • Выполняемые бетонные или другие кладочные работы
    • Верхние светильники
    • Воздуховоды / кровельные работы
    • Сантехника

    Для крана, входящего в существующую строительную конструкцию, они привяжут веревку или отметят область, которую они будут использовать для установки.Как правило, у них есть другие субподрядчики, распыляющие или маркирующие допустимую нагрузку на полу и структурных опорах, чтобы они могли идентифицировать их после прибытия всего оборудования и грузовиков.

    Установщик крана также отмечает любые препятствия, которые им могут понадобиться для обхода, и делает снимки плана здания, чтобы поделиться со своей командой, чтобы они могли разработать план действий. Некоторые из этих препятствий могут включать:

    • Определение типа настила (бетон, грязь и т. Д.), А также понимание требований к нагрузке для перевозки тяжелого оборудования и грузовиков
    • Определение требований к нагрузке для несущих балок конструкций для существующих взлетно-посадочных полос
    • Какое оборудование или механизмы будут работать во время процесса установки и какие сотрудники, если таковые имеются, будут работать рядом или поблизости от этой зоны?


    Определите потенциальные опасности

    Различные опасности могут потребовать защиты от падения, специальной защиты (СИЗ), специальных разрешений, обучения и других особых соображений, чтобы обеспечить безопасную установку крана.

    Монтажник мостового крана должен будет определить все возможные опасности, чтобы соответствующим образом спланировать и подготовить свою команду. Различные типы опасностей могут потребовать специальной защиты (СИЗ) для их команды, специальных разрешений и других особых соображений, чтобы убедиться, что установка крана выполняется безопасно.

    Это типы опасностей, которые установщик мостового крана постарается определить перед установкой мостового крана:

    • Источники энергии - воздушные электрические или газовые линии, силовые / токопроводящие шины, осветительные приборы и т. Д.
    • Источники движения - вилочные погрузчики, подъемники для людей, грузовые автомобили и полуфабрикаты, личные автомобили, пешеходные дорожки, пешеходные потоки и т. Д.
    • Окружающая среда - наличие чрезмерного тепла, горячих металлов, химикатов и т.д.
    • Работа на высоте - все, что больше 4 фута, лестницы, строительные леса требуют надлежащей защиты от падения.
    • Опасная энергия - укажите любое оборудование, требующее блокировки / маркировки в соответствии с OSHA 1910.147
    • Любые дополнительные опасности, выявленные заказчиком или установщиком. Система взлетно-посадочных полос

    Установщик должен убедиться, что система подкрановых путей выровнена, может тянуть мощность и что все значения грузоподъемности соответствуют требованиям технических характеристик системы мостового крана.

    Строит ли установщик мостового крана новую систему подкрановых путей или использует существующую систему подкрановых путей, установщик захочет спланировать соответствующим образом, чтобы убедиться, что установка крана идет гладко.

    Для существующей системы установщик захочет проверить измерение диапазона в соответствии с чертежом утверждения. Они также будут проверять балки взлетно-посадочной полосы и систему электрификации любого типа, чтобы убедиться, что все находится в правильном положении. Несогласованная система подкрановых путей может вызвать проблемы в эксплуатации и преждевременный износ компонентов мостового крана.

    Для новой установки системы взлетно-посадочной полосы установщик рассмотрит все одобренные чертежи и спецификации, проверит измерения и поддерживаемые номинальные нагрузки, а также определит любые технологические линии, механизмы или другие элементы, которые могут помешать установке. Установщику также необходимо будет убедиться, что кран сможет получать электроэнергию из здания, и все электрические работы будут завершены до запланированной даты установки.

    Подтверждение даты установки крана

    Есть много движущихся частей и деталей: грузовики и водители, механики-установщики и монтажники, такелажники, крановщики, электрики и техники - все должны быть согласованы для установки мостового крана.

    По мере приближения к фактической дате установки телефонные звонки и разговоры с установщиками станут более частыми - возможно, даже ежедневными. Все захотят быть на одной странице, чтобы можно было сообщать обо всех изменениях в расписании, укомплектовании персоналом или производстве, чтобы можно было внести корректировки в запланированные сроки установки крана.

    Как только вы попадаете в согласованное окно до запланированной даты установки, все начинает двигаться полным ходом, чтобы координировать логистику, транспортировку и планирование рабочих, материалов и оборудования.

    Некоторые производители мостовых кранов требуют уведомления об изменении запланированной даты установки за 30 дней, а другие производители могут потребовать только 7 дней до внесения каких-либо изменений в запланированную дату установки. Убедитесь, что вы четко понимаете «точку невозврата» при установке мостового крана. Когда процесс запущен, остановить его уже невозможно, поскольку кран и монтажное оборудование, вероятно, уже в пути к вашему объекту. Кроме того, примите во внимание всех разных людей, которые будут задействованы в процессе установки, и все усилия, необходимые для координации их графиков:

    • Водители грузовиков
    • Механики-установщики и механики-монтажники
    • Монтажники, которые сделают большую часть работы разгрузка и установка оборудования
    • Крановщики
    • Специалисты-электрики
    • Крановые техники

    В вашем соглашении или контракте с установщиком будет указано, что если какая-либо задержка произойдет в течение этого 7-30-дневного окна отмены, вы понесете значительные сборы, связанные с выплатой заработной платы сотрудникам и арендой оборудования.

    Очень важно поддерживать постоянную связь с установщиком крана и незамедлительно уведомлять его о любых проблемах или проблемах, которые могут задержать сроки их установки.

    Испытание под нагрузкой вашей недавно установленной крановой системы

    OSHA требует, чтобы испытание номинальной нагрузкой проводилось перед первым использованием вашего мостового крана. Испытания под нагрузкой можно проводить с использованием различных материалов, включая бетонные, стальные или водные мешки.

    После того, как кран будет установлен и установка будет завершена, необходимо запустить кран и провести испытания под нагрузкой, чтобы убедиться, что все находится в рабочем состоянии.Сторонняя испытательная компания может быть привлечена для проведения испытания и обеспечения безопасной и производительной работы крана.

    В соответствии с правилами OSHA 1910.179 в отношении мостовых и козловых кранов ваша новая крановая система должна пройти два эксплуатационных испытания, а также испытание номинальной нагрузкой перед первым использованием:

    • Испытание подъема и опускания подъемника; троллейбусный проезд; мостовой проезд; концевые выключатели и устройства блокировки и безопасности.
    • Проверка настройки отключения концевых выключателей подъемника, чтобы убедиться, что приводной механизм концевых выключателей работает правильно.
    • Испытайте кран под нагрузкой не более 125% от номинальной нагрузки и храните протоколы испытаний в легкодоступном файле.

    Испытания крана под нагрузкой можно проводить с использованием различных материалов, включая бетон, сталь или водные мешки.

    В завершение

    В Mazzella мы предлагаем комплексные услуги по установке, испытанию под нагрузкой и запуску каждого крана, который мы продаем.

    Установка подвесного подъемного оборудования требует опыта и внимания к деталям, чтобы предотвратить потенциально опасные проблемы с безопасностью.Mazzella предлагает беспрецедентный опыт и знания в области монтажа и ввода в эксплуатацию следующего:

    • Краны
    • Системы электрификации
    • Взлетно-посадочные полосы
    • Подъемники

    В Mazzella мы предоставляем нашим клиентам лучшие крановые системы под ключ. Мы предлагаем комплексные услуги по установке, испытанию под нагрузкой и запуску каждого проданного крана.

    Если вы хотите сотрудничать с опытным и надежным производителем мостовых кранов или хотите назначить консультацию, позвоните нам сегодня.Мы предлагаем бесплатные расценки и консультации по каждому проекту!



    Авторские права 2017. Компании Mazzella.

    Распределение накладных расходов - AccountingTools

    Расчет накладных расходов

    Типичная процедура распределения накладных расходов заключается в накоплении всех производственных накладных расходов в один или несколько пулов затрат с последующим использованием показателя деятельности для распределения накладных расходов в пулах затрат инвентаризации. Таким образом, формула распределения накладных расходов следующая:

    Пул затрат ÷ Показатель общей деятельности = Распределение накладных расходов на единицу

    Накладные затраты можно распределять с помощью любого разумного показателя, если он последовательно применяется в отчетных периодах.Обычные основы распределения - это количество рабочих часов, начисленных на продукт, или количество машинных часов, использованных в процессе производства продукта. Сумма распределения, взимаемая за единицу, известна как ставка накладных расходов.

    Ставка накладных расходов может быть выражена пропорционально, если числитель и знаменатель выражены в долларах. Например, компания ABC имеет общие косвенные затраты в размере 100 000 долларов США, и она решает использовать стоимость своего прямого труда в качестве меры распределения. ABC несет 50 000 долларов прямых затрат на рабочую силу, поэтому ставка накладных расходов рассчитывается как:

    100 000 долларов США Косвенные затраты ÷ 50 000 долларов США Прямые затраты на рабочую силу

    В результате ставка накладных расходов равна 2.0.

    В качестве альтернативы, если знаменатель не в долларах, то накладные расходы выражаются как затраты на единицу распределения. Например, компания ABC решает изменить показатель распределения на количество часов использования машинного времени. У ABC 10 000 часов использования машинного времени, поэтому ставка накладных расходов теперь рассчитывается как:

    100 000 долл. США Косвенные затраты ÷ 10 000 машино-часов

    В результате ставка накладных расходов составляет 10,00 долл. США за машинный час.

    Если основа распределения не кажется правильной для определенных типов накладных расходов, может иметь смысл разделить накладные расходы на два или более пулов накладных расходов и распределить каждый пул затрат с использованием другой основы распределения.Например, если складские затраты более целесообразно распределять на основе площади в квадратных футах, потребляемой различными продуктами, сохраните складские затраты в пуле накладных расходов склада и распределяйте эти затраты на основе использованной площади в квадратных футах.

    Таким образом, до сих пор мы предполагали, что распределяются только фактические понесенные накладные расходы. Однако также можно установить стандартную ставку накладных расходов, которую вы продолжите использовать для нескольких отчетных периодов, исходя из долгосрочных ожиданий относительно того, сколько накладных расходов будет понесено и сколько единиц будет произведено.Если разница между фактически понесенными накладными расходами и распределенными накладными расходами невелика, вы можете списать разницу на стоимость проданных товаров. Если сумма существенна, то отнесите разницу как на стоимость проданных товаров, так и на запасы.

    Примеры распределения накладных расходов

    Mulligan Imports имеет небольшую линию по производству валов для гольфа, на которой производятся титановые валы и алюминиевые валы. Для обоих валов требуется значительная механическая обработка, поэтому Маллиган заключает, что накладные расходы на эти продукты следует распределять исходя из общего количества часов отработанного станочного времени.В мае для производства титанового вала требуется 5 400 часов машинного времени, а для алюминиевого вала - 2 600 часов. Таким образом, 67,5% пула накладных расходов приходится на титановые валы и 32,5% - на алюминиевые валы.

    В качестве другого примера компания Mulligan Imports несет накладные расходы в размере 93 000 долларов, которые хранятся в пуле накладных расходов. Mulligan использует стандартную ставку накладных расходов в размере 20 долларов за единицу, что приблизительно соответствует ее долгосрочному опыту в отношении взаимосвязи между накладными расходами и объемами производства.В сентябре она производит 4500 штанг для гольф-клубов, на которые она выделяет 90 000 долларов (размер распределения 20 x 4500 единиц). Таким образом, остается разница между понесенными и поглощенными накладными расходами в размере 3000 долларов. Учитывая небольшой размер отклонения, Маллиган списывает разницу в 3000 долларов со стоимости проданных товаров, тем самым очищая совокупные накладные расходы.

    Связанные курсы

    Учет запасов
    Расчет затрат по видам деятельности
    Основы учета затрат

    3 Лучшие накладные стеллажи для хранения в 2020 году для экономии места в гараже

    Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

    Лучшая потолочная полка для хранения проста в установке и использовании, вмещает много предметов и выдерживает достаточный вес, чтобы быть полезной. Все представленные здесь верхние гаражные стеллажи с самым высоким рейтингом предлагают различный набор функций, но каждая из них также является отличным примером того, как небольшое устройство, такое как гаражная стойка, может освободить удивительное количество места на полу.

    Независимо от того, есть ли у вас гараж на 1, 2 или 3 машины, кажется, что пространство всегда в дефиците, поскольку мы приобретаем все больше и больше «вещей».Если все, что вы делаете, - это храните семейные рождественские украшения и шары из пенопласта, высокая фиксированная стойка подойдет, но для хранения более тяжелых и громоздких вещей может потребоваться немного более инновационный дизайн.

    TOP PICK:

    Накладная стеллажа для хранения в гараже Fleximount

    Хорошие вещи умещаются в небольших помещениях, и подвесной стеллаж Fleximounts - отличный тому пример. Стойка сделана из стали с порошковым покрытием для долговечности и имеет размеры 4 на 8 футов, но этот небольшой размер может выдержать колоссальные 600 фунтов - максимальный вес, на который рассчитаны потолки с традиционными каркасами.

    Пространство между стойкой и потолком можно отрегулировать от 22 до 40 дюймов, чтобы обеспечить некоторую универсальность. Лучше всего то, что он поставляется в виде комплекта, который разработан для легкой самостоятельной установки. Хотя установку может выполнять один человек, настоятельно рекомендуется попросить второго человека помочь вам (ваши плечи будут вам благодарны).

    Стеллаж для хранения Fleximounts 4 × 8 отлично работает, но не идеален. Некоторые пользователи сообщают, что центр слегка провисает, когда он загружен почти до предела.Если вы планируете приблизиться к пределу в 600 фунтов, вы можете держать более тяжелые предметы ближе к концам стойки, а не к середине. Это похоже на то, когда вы загружаете полку в гаражном холодильнике 24 банками газировки или пива. Если поставить все посередине, решетка прогнется или прогнется. Или просто посмотрите на более тяжелую стойку.

    Но для большинства людей они даже близко не приблизятся к пределу веса. Несколько владельцев сообщили, что в коробке не хватает пары гаек или болтов, но служба поддержки клиентов компании была на высшем уровне, когда дело доходило до решения этих проблем.

    >> Проверить текущую цену <<

    RUNNERS UP:

    Racor PHL-1R Pro HeavyLift Elevator Storage Rack

    PHL-1R - еще одна инновационная конструкция, на которую стоит обратить внимание. Стойка компактна, ее размеры составляют всего 4х4 фута, но она достаточно прочная, чтобы выдерживать максимальный вес в 250 фунтов. Но что отличает эту модель от других, так это уникальная конструкция шкива и троса, используемых для подъема или опускания платформы для хранения (аналогично подвесным велосипедным стойкам).

    Система зубчатых передач позволяет легко поднимать стеллаж, заполненный оборудованием, а простая конструкция позволяет сократить количество деталей, которые со временем изнашиваются.Установка выполняется быстро и легко, но отсутствие дополнительных крючков и вешалок снижает полезность стойки из коробки. Но если вам нужен легкий доступ, этот лифт лифтового типа трудно превзойти.

    >> Проверить текущую цену <<

    Накладная система хранения HyLoft 540

    Hyloft 540 - самая простая из рассматриваемых нами стеллажей для хранения в гараже. Это не более чем проволочная подвеска, поддерживаемая 4 металлическими стержнями. Это также самая маленькая полка для хранения в нашем списке, и ее ширина составляет всего 45 дюймов.Однако небольшой размер не означает слабую стойку, и эта модель по-прежнему способна выдержать до 250 фунтов.

    Hyloft 540 не поставляется с вешалками, но он действительно предназначен для более простого и понятного применения. Если ваша главная цель - доступный металлический стеллаж для хранения вещей, эта модель подходит под описание без лишних излишеств, которые могут поднять цену.

    >> Проверить текущую цену <<

    Похожие сообщения:

    Избегайте высоких накладных расходов на сборку мусора с большими кучами

    Сборщик мусора Go (GC) работает исключительно хорошо, когда объем выделенной памяти относительно невелик, но при больших размерах кучи сборщик мусора может в конечном итоге использовать значительное количество ЦП.В крайних случаях он может не успевать.

    Задача сборщика мусора - определить, какие части памяти доступны для освобождения, и он делает это путем сканирования памяти в поисках указателей на выделение памяти. Проще говоря, если нет указателей на выделение, то выделение можно освободить. Это работает очень хорошо, но чем больше памяти для сканирования, тем больше времени требуется.

    Предположим, вы написали базу данных в оперативной памяти или создаете конвейер данных, которому нужна огромная таблица поиска.В этих сценариях вам могут быть выделены гигабайты памяти. В этом случае вы можете немного потерять потенциальную производительность сборщика мусора.

    Насколько проблема? Давайте узнаем! Вот небольшая программа для демонстрации. Мы выделяем миллиард (1e9) 8-байтовых указателей, то есть примерно 8 ГБ памяти. Затем мы форсируем сборщик мусора и определяем, сколько времени это займет. И мы делаем это несколько раз, чтобы получить стабильное значение. Мы также вызываем runtime.KeepAlive () , чтобы гарантировать, что сборщик мусора / компилятор не выбрасывает наше выделение.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11

      func main () {
    a: = make ([] * int, 1e9)

    для i: = 0; я <10; i ++ {
    начало: = время. сейчас ()
    runtime.GC ()
    fmt.Printf ("Сборщик мусора занял% s \ n", time.Since (начало))
    }

    runtime.KeepAlive (а)
    }

    На моем MBP 2015 года я получаю следующий результат.

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10

     GC занял 4,275752421 с
    GC взял 1.465274593s
    GC заняло 652,591348 мс
    GC заняло 648,295749 мс
    GC заняло 574,027934 мс
    GC заняло 560,615987 мс
    GC заняло 555,199337 мс
    GC занял 1.071215002s
    GC заняло 544,226187 мс
    GC заняло 545,682881 мс

    ГХ занимает более полсекунды. И почему это должно удивлять? Я выделил 1 миллиард указателей. На самом деле это меньше наносекунды на каждый указатель для проверки каждого указателя. Это довольно хорошая скорость для просмотра указателей.

    Это похоже на фундаментальную проблему.Если нашему приложению требуется большая таблица поиска в памяти, или если наше приложение по сути является большой таблицей поиска в памяти, то у нас возникла проблема. Если сборщик мусора будет настаивать на периодическом сканировании всей выделенной памяти, мы потеряем огромное количество доступной вычислительной мощности для сборщика мусора. Что мы можем с этим поделать?

    По сути, у нас есть два варианта. Мы либо скрываем память от GC, либо делаем ее неинтересной для GC.

    Сделай нашу память скучной

    Как память может быть неинтересной? Что ж, GC ищет указатели.Что, если тип нашего выделенного объекта не содержит указателей? Будет ли ГХ его сканировать?

    Мы можем попробовать это. В приведенном ниже примере мы выделяем точно такой же объем памяти, как и раньше, но теперь в нашем выделении нет типов указателей. Мы выделяем фрагмент из миллиарда 8-байтовых целых чисел, опять же, это примерно 8 ГБ памяти.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11

      func main () {
    a: = make ([] int, 1e9)

    для i: = 0; я <10; i ++ {
    начало: = время.Сейчас же()
    runtime.GC ()
    fmt.Printf ("Сборщик мусора занял% s \ n", time.Since (начало))
    }

    runtime.KeepAlive (а)
    }

    Опять же, я запустил это на моем MBP

    2015 г.
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10

     GC заняло 350,941 мкс
    GC заняло 179,517 мкс
    GC заняло 169,442 мкс
    GC заняло 191,353 мкс
    GC заняло 126,585 мкс
    GC заняло 127,504 мкс
    GC заняло 111,425 мкс
    GC заняло 163,378 мкс
    GC заняло 145,257 мкс
    GC заняло 144,757 мкс

    GC значительно более чем в 1000 раз быстрее при точно таком же объеме выделенной памяти.Оказывается, диспетчер памяти Go знает, для каких типов выделено каждое выделение, и будет отмечать выделения, не содержащие указателей, чтобы GC не сканировал их. Если мы сможем сделать так, чтобы в наших таблицах в памяти не было указателей, то мы выйдем к победителю.

    Храните нашу память в тайне

    Еще мы можем скрыть выделение памяти из GC. Если мы напрямую запрашиваем у ОС память, GC никогда не узнает об этом и, следовательно, не сканирует ее. Это немного сложнее, чем в нашем предыдущем примере!

    Вот эквивалент нашей первой программы, в которой мы выделяем [] * int с миллиардом (1e9) записей.На этот раз мы используем системный вызов mmap, чтобы запросить память непосредственно у ядра ОС. Обратите внимание, что это работает только в unix-подобных операционных системах, но есть аналогичные вещи, которые вы можете делать в Windows.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21 год
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31 год
    32
    33
    34
    35 год
    36
    37
    38
    39
    40
    41 год
    42
    43
    44
    45
    46
    47

      пакет основной

    Импортировать (
    "fmt"
    "отражать"
    "время выполнения"
    "системный вызов"
    "время"
    "небезопасно"
    )

    func main () {

    var пример * int
    slice: = makeSlice (1e9, небезопасно.Sizeof (пример))
    a: = * (* [] * int) (unsafe.Pointer (& slice))

    для i: = 0; я <10; i ++ {
    начало: = время. сейчас ()
    runtime.GC ()
    fmt.Printf ("Сборщик мусора занял% s \ n", time.Since (начало))
    }

    runtime.KeepAlive (а)
    }

    func makeSlice (len int, eltsize uintptr) reflection.SliceHeader {
    fd: = -1
    data, _, errno: = syscall.Syscall6 (
    syscall.SYS_MMAP,
    0, // адрес
    uintptr (len) * eltsize,
    syscall.PROT_READ | syscall.PROT_WRITE,
    syscall.MAP_ANON | syscall.MAP_PRIVATE,
    uintptr (fd), // Нет дескриптора файла
    0, // смещение
    )
    if errno! = 0 {
    паника (errno)
    }

    вернуться отражать.SliceHeader {
    Данные: данные,
    Len: len,
    Крышка: лен,
    }
    }

    Вот результат.

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10

     GC заняло 460,777 мкс
    GC заняло 206.805 мкс
    GC заняло 174,58 мкс
    GC заняло 193,697 мкс
    GC заняло 184,325 мкс
    GC заняло 142,556 мкс
    GC заняло 132,48 мкс
    GC заняло 155,853 мкс
    GC заняло 138,54 мкс
    GC заняло 159,04 мкс

    (Хотите понять a: = * (* [] * int) (unsafe.Pointer (& slice)) ? Взгляните на https: // blog.gopheracademy.com/advent-2017/unsafe-pointer-and-system-calls/)

    Теперь память здесь невидима для GC. Это имеет интересное следствие, что указатели, хранящиеся в этой памяти, не мешают сборщику мусора «нормальных» выделений, на которые они указывают. И это имеет плохие последствия, которые трагически легко продемонстрировать.

    Здесь мы пытаемся сохранить числа 0, 1 и 2 в целых числах, выделенных в куче, и сохранить указатели на них в нашем выделенном mmap-фрагменте вне кучи.Мы форсируем сборщик мусора после выделения и сохранения указателя на каждый int.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21 год
    22
    23
    24
    25

      func main () {

    var пример * int
    slice: = makeSlice (3, unsafe.Sizeof (пример))
    a: = * (* [] * int) (unsafe.Pointer (& slice))

    for j: = range a {
    a [j] = getMeAnInt (j)

    fmt.Printf ("a [% d] is% X \ n", j, a [j])
    fmt.Printf ("* a [% d] is% d \ n", j, * a [j])

    runtime.GC ()
    }

    fmt.Println ()
    for j: = range a {
    fmt.Printf ("* a [% d] is% d \ n", j, * a [j])
    }
    }

    func getMeAnInt (i int) * int {
    б: = я
    вернуться и б
    }

    А вот и наш результат. Память, поддерживающая наши целые числа, освобождается и потенциально может повторно использоваться после каждого сборщика мусора. Таким образом, наши данные не соответствуют нашим ожиданиям, и нам повезло, что они не упали.

     1
     2
     3
     4
     5
     6
     7
     8
     9
    10

     a [0] - это C000016090
    * a [0] равно 0
    a [1] - это C00008C030
    * a [1] равно 1
    a [2] - это C00008C030
    * a [2] равно 2

    * a [0] равно 0
    * a [1] - 811295018
    * a [2] - 811295018

    Не хорошо.Если мы изменим это, чтобы использовать обычно выделенный [] * int , как показано ниже, мы получим ожидаемый результат.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18

      func main () {

    a: = make ([] * int, 3)

    for j: = range a {
    a [j] = getMeAnInt (j)

    fmt.Printf ("a [% d] is% X \ n", j, a [j])
    fmt.Printf ("* a [% d] is% d \ n", j, * a [j])

    runtime.GC ()
    }

    fmt.Println ()
    for j: = range a {
    fmt.Printf ("* a [% d] is% d \ n", j, * a [j])
    }
    }
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10

     a [0] - это C00009A000
    * a [0] равно 0
    a [1] - это C00009A040
    * a [1] равно 1
    a [2] - это C00009A050
    * a [2] равно 2

    * a [0] равно 0
    * a [1] равно 1
    * a [2] равно 2

    Суть проблемы

    Итак, оказывается, что указатели - враг, как когда у нас есть большие объемы памяти, выделенной в куче, так и когда мы пытаемся обойти это, перемещая данные в наши собственные выделения вне кучи.Если мы сможем избежать любых указателей в типах, которые мы выделяем, они не вызовут накладных расходов сборщика мусора, поэтому нам не нужно будет использовать какие-либо уловки вне кучи. Если мы действительно используем выделения вне кучи, то нам нужно избегать хранения указателей на выделения кучи, если на них также не ссылается память, видимая для GC.

    В больших кучах указатели - зло, и их следует избегать. Но вам нужно уметь их замечать, чтобы избегать их, а они не всегда очевидны. Строки, фрагменты и время. Время - все это указатели.Если вы храните много из них в памяти, возможно, потребуется предпринять некоторые шаги.

    Когда у меня были проблемы с большими кучами, основными причинами были следующие.

    • Много струн
    • Отметки времени для объектов, использующих время. Время
    • Карты со значениями срезов
    • Карты со строковыми ключами

    Можно много сказать о различных стратегиях решения каждой из этих проблем. В этом посте я просто расскажу об одной идее работы со строками.

    Струны

    Что такое строка? Что ж, здесь две части. Заголовок строки показывает, какова его длина и где находятся исходные данные. И затем есть базовые данные, которые представляют собой просто последовательность байтов.

    Когда вы передаете строковую переменную в функцию, в стек записывается строковый заголовок, а если вы сохраняете часть строк, то в этом срезе появляются заголовки строк.

    Заголовок строки описывается как .StringHeader , который выглядит следующим образом.

      1
    2
    3
    4

      type StringHeader struct {
    Данные uintptr
    Len int
    }

    Заголовки строк содержат указатели, поэтому мы не хотим хранить строки!

    • Если ваша строка принимает только несколько фиксированных значений, рассмотрите возможность использования вместо них целочисленных констант
    • Если вы храните дату и время в виде строк, то, возможно, проанализируйте их и сохраните дату или время как целое число
    • Если вам принципиально нужно держать много строк, читайте дальше…

    Допустим, мы храним сто миллионов строк.Для простоты предположим, что это одна огромная глобальная var mystrings [] строка .

    Что у нас здесь? В основе mystrings лежит объект Reflection.SliceHeader , который похож на только что рассмотренный нами объект Reflect .

      1
    2
    3
    4
    5

      type SliceHeader struct {
    Данные uintptr
    Len int
    Cap int
    }

    Для mystrings Len и Cap будут каждый равным 100000000, а Data будет указывать на непрерывный участок памяти, достаточно большой, чтобы содержать 100000000 StringHeader s.Эта часть памяти содержит указатели и, следовательно, будет сканироваться сборщиком мусора.

    Сами струны состоят из двух частей. StringHeader , которые содержатся в этом срезе, и данные для каждой строки, которые являются отдельными выделениями, ни одно из которых не может содержать указатели. С точки зрения сборщика мусора проблемой являются заголовки строк, а не сами строковые данные. Строковые данные не содержат указателей, поэтому не сканируются. Огромный массив заголовков строк содержит указатели, поэтому их необходимо сканировать в каждом цикле сборки мусора.

    Что мы можем с этим сделать? Что ж, если бы все байты строки находились в одном фрагменте памяти, мы могли бы отслеживать строки по смещениям до начала и конца каждой строки в этой памяти. Отслеживая смещения, у нас больше нет указателей в нашем большом срезе, и GC больше не беспокоит.

    От чего мы отказываемся, делая это, так это от возможности освобождать память для отдельных строк, и мы добавили некоторые накладные расходы на копирование тела строки в наш большой байтовый фрагмент.

    Вот небольшая программа для демонстрации идеи. Мы создадим 100000000 строк, скопируем байты из строк в один большой байтовый фрагмент и сохраним смещения. Затем мы покажем, что время сборки мусора все еще мало, и продемонстрируем, что мы можем извлечь строки, показывая первые 10.

      1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21 год
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31 год
    32
    33
    34
    35 год
    36

      пакет основной

    Импортировать (
    "fmt"
    "время выполнения"
    "strconv"
    "время"
    "небезопасно"
    )

    func main () {
    var stringBytes [] байт
    var stringOffsets [] int

    для i: = 0; я <1e8; i ++ {
    val: = strconv.Итоа (я)

    stringBytes = append (stringBytes, val ...)
    stringOffsets = append (stringOffsets, len (stringBytes))
    }

    runtime.GC ()
    начало: = время. сейчас ()
    runtime.GC ()
    fmt.Printf ("Сборщик мусора занял% s \ n", time.Since (начало))

    sStart: = 0
    для i: = 0; я <10; i ++ {
    sEnd: = stringOffsets [i]
    bytes: = stringBytes [sStart: sEnd]
    stringVal: = * (* строка) (unsafe.Pointer (& bytes))
    fmt.Println (stringVal)

    sStart = sEnd
    }
    }
     1
     2
     3
     4
     5
     6
     7
     8
     9
    10
    11

     GC занял 187.082 мкс
    0
    1
    2
    3
    4
    5
    6
    7
    8
    9

    Принцип заключается в том, что если вам никогда не нужно освобождать строку, вы можете преобразовать ее в индекс в более крупный блок данных и избежать большого количества указателей. Если вам интересно, я построил немного более сложную вещь, которая следует этому принципу.

    Раньше я писал в блоге о проблемах сборщика мусора (GC), вызванных большими кучами. Довольно много раз.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
