Установка раздвижных межкомнатных дверей; монтаж дверей купе
В стремлении по максимуму освободить пространство маленькой квартиры хозяева переделывают даже дверные блоки. Одним из грамотных решений является установка раздвижной межкомнатной двери, створка которой откатывается за стену, не образуя мёртвую зону.
Содержание
- 1 Особенности и преимущества
- 2 Что необходимо для монтажа?
- 3 Как установить раздвижные межкомнатные двери своими руками?
- 3.1 Монтаж бруса
- 3.2 Монтаж направляющей
- 3.3 Как собрать раздвижные двери?
- 3.4 Монтаж фурнитуры
- 3.5 Отделка проёма
- 4 Уход и эксплуатация
- 5 Как снять дверь купе?
Особенности и преимущества
Основным отличием раздвижных систем является рабочий механизм. Традиционные петли заменены роликами. Перемещение полотна происходит по рельсу. Ролики могут крепиться только сверху створки или одновременно сверху и снизу. Во втором случае нагрузка равномерно распределяется на два рельса.
Выполнить установку межкомнатных дверей купе своими руками несложно. Основная работа заключается в правильном замере, монтаже роликового механизма, направляющих, навешивании дверного полотна. Створка подойдёт из массива, филёнчатая, шпонированная, любого другого материала.
Различают два вида откатных конструкций:

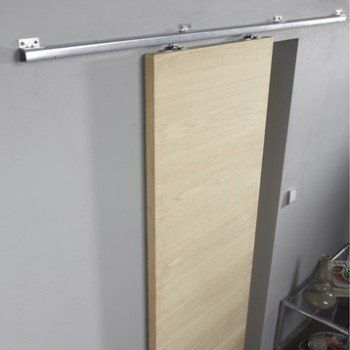

- створка уходит за стену;

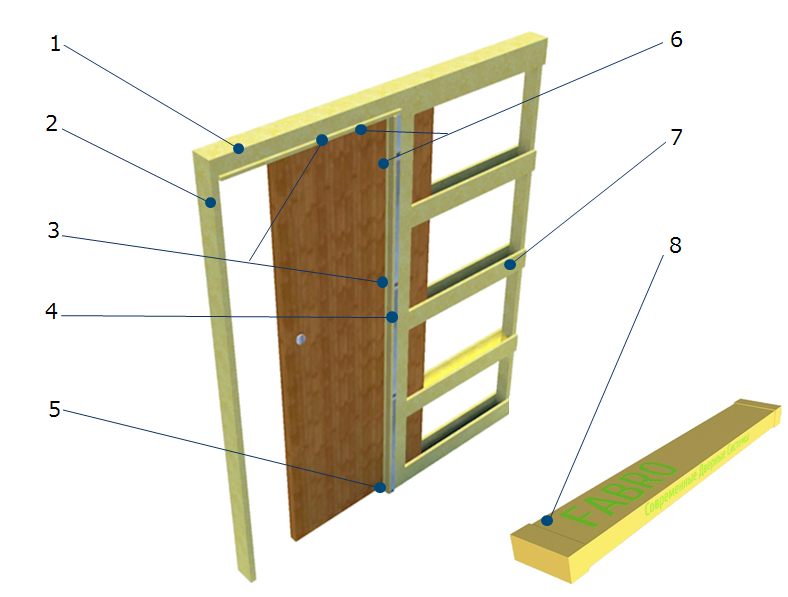

- полотно уходит внутрь стены.

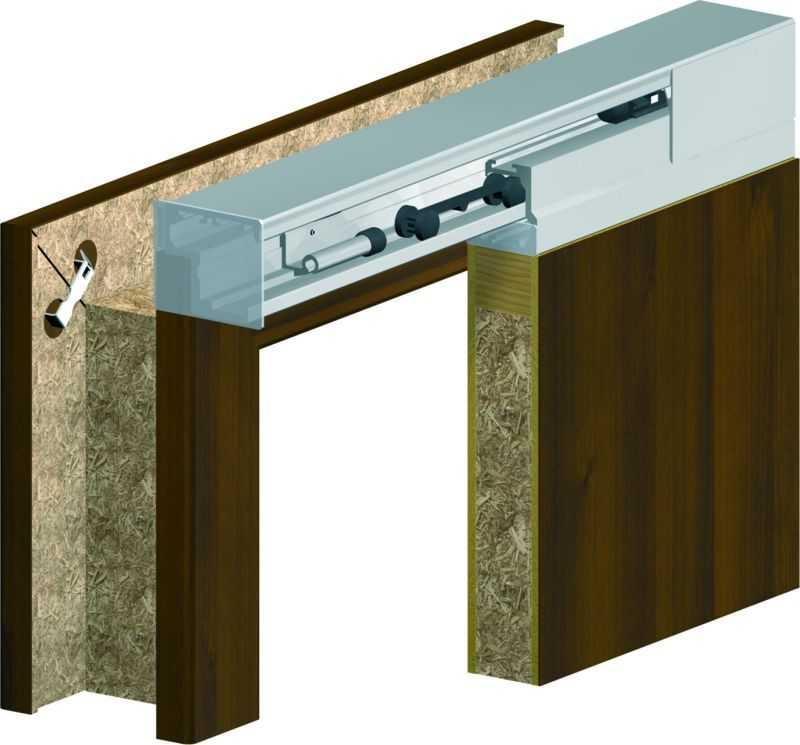

Второй вариант удобнее, но сложен в изготовлении. Система предусматривает сборку пенала, устанавливаемого вместо перегородки.
Популярность откатных конструкций обусловлена большим количеством преимуществ:
- экономия полезной площади за счёт отсутствия мёртвой зоны;
- создание красивого современного стиля;
- простой монтаж;
- одностворчатая или двустворчатая конструкция позволяет закрыть проём любой ширины;
- увеличение срока эксплуатации дверного блока за счёт равномерного распределения нагрузки по рельсу.
Недостатком считается снижение уровня звукоизоляции и герметичности. Сверху и снизу дверной конструкции образуется около 5 мм зазор, через который в комнату проникают посторонние звуки, запахи.
Что необходимо для монтажа?
Решившись на установку дверей купе своими руками, нужно знать, какие понадобятся материалы:
- Рейлинг. Представляет собой балку, закреплённую анкерами к поверхности стены. Обычно используют деревянный брус сечением 50х50 мм. К нему фиксируют рельсу.
- Механизм. В набор входят ролики, ограничители, направляющий нож, рельса.
- Фурнитура. Для сдвижных систем выпускают специальные врезные ручки, замки.
- Створка, наличники, доборы.
Из инструментов понадобится дрель, шуруповёрт, отвёртка, электролобзик, уровень, рулетка и карандаш.
Как установить раздвижные межкомнатные двери своими руками?
К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.
Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.
До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.
Инструкция по установке раздвижной двери состоит из пунктов:
- монтаж бруса;
- крепление рельса;
- сборка механизма и навешивание полотна;
- установка фурнитуры;
- декоративная отделка проёма.
Монтаж бруса
Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.
Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.
Монтаж направляющей

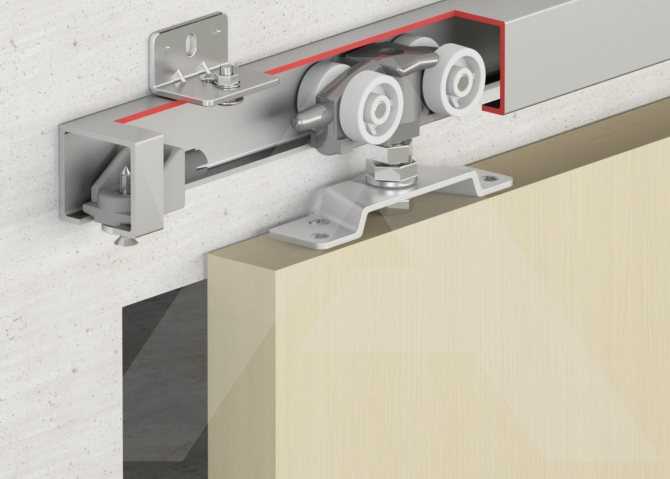

При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.
Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:
- В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
- Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
- Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.
Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.
Как собрать раздвижные двери?
Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.
На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.
Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.
По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.
Монтаж фурнитуры
Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.
Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.
Отделка проёма

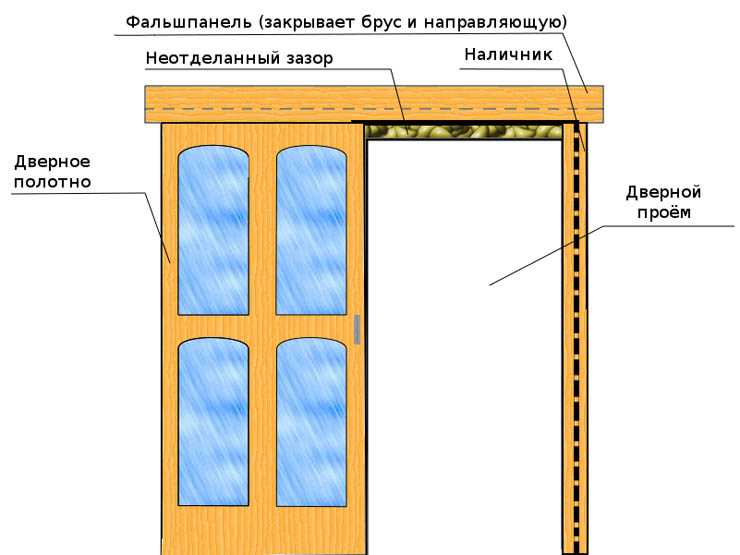

По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками.
Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.Уход и эксплуатация
В процессе использования раздвижной конструкции может потребоваться регулировка полотна, если замечено его провисание. Для устранения дефекта снимают верхний добор. На ролике находят регулировочный винт. Его надо прокручивать, одновременно проверяя устранение провисания полотна.
Уход за раздвижной системой предусматривает очистку направляющих от мусора. Ролики смазывают, а при износе выполняют замену. Створку закрывают плавно. При резких движениях ролики могут вылететь из направляющей.
Как снять дверь купе?
Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.
Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.
Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.
Как установить дверь купе, этапы установки двери купе
Двери-купе не рекомендуется ставить в помещениях, которые требуют полной звуко- и теплоизоляции.
1 этап. Подготовка проёма.При установке данной двери одним из главных условий является максимально точное совпадение плоскостей (отсутствие перекоса) стен у данного проёма и ровного пола по всей длине перемещения двери.
1) Перед началом установки межкомнатной двери убедитесь, что проем сформирован (т. е. имеет четкие размеры: высоту, ширину и толщину), оформлен в чистом виде (гипсокартон обрезан, нет торчащего кирпича, пенобетона).
— ширина проёма, Н— высота пройма, Т— толщина стены
2) Чтобы деревянная дверь свободно открывалась, верхняя часть проема и пол должны быть параллельны и горизонтальны (проверяется уровнем и рулеткой). Допускается непараллельность не более 5 мм в зоне дверного проема.
3) Чтобы дверь висела ровно и не цеплялась за пол, необходимо перед монтажом её убедиться в том, что боковые стороны проема должны быть параллельны и вертикальны (проверяется отвесом, отклонение не более 5 мм на 2 м).
4) Чтобы монтировать дверь надежно, требуется, чтобы стены вокруг проема должны составлять единую плоскость (проверяется длинным правилом, отклонение плоскостности может составлять не более 5 мм на проем).
5) Ровно межкомнатные двери раздвижного типа можно навесить только в том случае, если проем не имеет сужений, т. е. его размеры по обеим сторонам стены могут различаться не более чем на 5 мм на сторону (проверяется рулеткой).
6) Ширина проёма должна быть меньше ширины полотна для отсутствия просветов при закрытой двери, а высота такой, чтобы закрывались роликовые механизмы.
2 этап. Отделка проёма доборами и наличниками.Проём оформляем, используя доборные планки соответствующие толщине стен, на которые крепятся наличники. Крепить доборы можно с помощью саморезов, финишных гвоздей, жидких гвоздей или монтажной пены, которой же и заполняются пустоты.
3 этап. Установка дистанционной прокладки.1) Перед монтажом раздвижной двери необходимо сделать отметку вверх на расстоянии 60 мм от края дверного проема – на этой высоте будет находиться нижний край дистанционной подкладки. В качестве дистанционной подкладки используется брус из древесины хвойных пород 50 мм х 70 мм. Если стена с изгибом, для сохранения ровности бруска можно подложить соответствующие прокладки из плотного материала. 10-15 мм больше толщины При небольших изгибах стены брусок можно плотно прикрутить к стене без прокладок, главное, чтобы крепящийся на него направляющий алюминиевый профиль сохранил свою прямолинейность. По отметке провести горизонтальную линию над дверным проемом и в сторону раздвижения двери на величину длины алюминиевой направляющей. Длина дистанционной подкладки равна длине алюминиевой направляющей. Длина направляющей на одностворчатое купе -2 м, на — двустворчатое -3 м.
2) При помощи саморезов толщиной 4-5 мм и длиной 50-60 мм по разметке прикрепить к стене дистанционную подкладку так, чтобы ее нижний край проходил точно по линии разметки, а середина длины подкладки оказалась над углом проема со стороны отката двери. Даже при неровной стене дистанционная подкладка должна остаться прямой.
3) Верхний профиль крепим к бруску с помощью саморезов таким образом, чтобы расстояние между стеной (наличником) и полотном составляло 4-10 мм.
Отверстия в профиле под саморезы просверливаем по середине и снимаем фаски, для их плотной потайной посадки. Крепим верхнюю направляющую к нижней части бруска (дистанционной прокладки) при помощи саморезов 3,5 х 20 мм.
4 этап. Установка роликов и ограничительного штифта.1) К верхнему торцу дверного полотна межкомнатной двери при помощи саморезов, входящих в комплект поставки, прикрепить захваты (поз. 2 рисунок 1) на расстоянии D от края полотна (см. таблицу 1). Полукруглые вырезы в захватах должны быть обращены к стене.
Таблица 1.
А | D |
600 | 100 |
700 | 100 |
800 | 110 |
900 | 110 |
А — ширина полотна межкомнатной двери
D — расстояние от середины захвата до края дверного полотна
2) На нижнем торце двери выбираем паз, не доходящий до краёв 1-2 см. (см. рисунок 2). Ширина паза должна быть на 1-2 мм больше толщины флажка (ролика). Выбрать паз можно с помощью фрезера, либо путём просверливания отверстий с дальнейшей выборкой стамеской. В паз установить нижнюю направляющую.
3) Собрать несущие каретки механизма, согласно рисунку 1, и вставить их в алюминиевую направляющую.
поз. 2 — захваты
поз. 3 — гайка
поз. 4 — контргайка
поз. 5 — винт
поз. 6 — регулировочный винт
поз. 7 — регулировочный винт
4) По краям направляющей вставить ограничители с резиновыми амортизаторами.
5) Навесить межкомнатную дверь: приставить ее к стене под направляющую, подкатить правую каретку к правому захвату (поз. 2 рис.1) и, приподняв дверь, надеть вырез захвата на регулировочный винт (поз. 7). Гайки, (поз. 3 рис. 1) , должны быть сверху захвата, (поз. 2 рис.1), а головка винта (поз. 5 рис. 1) — снизу. Повторить это с другой кареткой. Придерживая болт, рукой затянуть гайки.
6) Раздвижной механизм, которым комплектуются межкомнатные деревянные двери, требует установить ограничительный штифт во фрезерованный паз снизу двери. Ограничительный штифт должен быть расположен по центру паза, обеспечивая плавное скольжение двери и равномерный зазор между дверью и стеной. Отметить на полу поперечное расположение ограничительного штифта. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема; ограничительный штифт должен находиться внутри фрезерованного паза на расстоянии 5 мм от края полотна. Отметить продольное расположение ограничительного штифта на полу. Снять дверь с захватов(поз. 7 рис.1) и по отметкам на полу при помощи саморезов закрепить ограничительный штифт.
5 этап. Установка ручек.Врезка ручек в полотна деревянных дверей. Для раздвижных межкомнатных дверей предназначены специальные ручки «купе». Центр ручки должен находиться на расстоянии 900 -1000 мм от низа полотна, на середине стоевой детали полотна. Врезка ручек осуществляется согласно инструкции по установке фурнитуры.
6 этап. Регулировка двери по высоте.1) Надеть дверь пазом на ограничительный штифт и навесить ее. Вращая регулировочный винт (поз. 7 рисунок 1), добиться равномерного зазора между дверью и полом величиной 4-6 мм; придерживая регулировочный винт поз. 7, при помощи ключа затянуть гайку поз. 3 и контргайку поз. 4 (рисунок 1).
2) Регулировка навешенной деревянной двери по горизонтали. Переместить дверное полотно межкомнатной двери в сторону закрывания так, чтобы дверь перекрывала проем с запасом по 20 мм с каждой стороны. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в закрытом состоянии при помощи винта поз. 5 рисунок 1. Переместить дверное полотно в сторону открывания так, чтобы край двери располагался на одной линии с краем проема. Зафиксировать ограничитель с резиновым амортизатором крайнего положения двери в открытом состоянии при помощи винта поз. 5 рисунок 1. При помощи регулировочных винтов поз. 6 рисунок 1 на ограничителях с резиновыми амортизаторами отрегулировать усилие фиксации дверного полотна в крайних положениях.
7 этап. Установка декоративной накладки.Декоративная накладка крепится на верхнюю направляющую сдвижной двери, таким образом скрывая механизм двери. На межкомнатных дверях в качестве декоративной накладки (рисунок 2) используется стандартный добор шириной 150 мм.
Накладка крепится при помощи «финишных» гвоздей к ранее установленному бруску 50х70 мм (пункт 6 настоящей инструкции). Лицевая планка должна быть на 14 мм длиннее алюминиевой направляющей. Торцы раздвижного механизма закрываются отрезками от добора, которые крепятся на «финишные» гвозди на одном уровне с лицевой декоративной накладкой. На двустворчатой двери-купе доборы стыкуются. Саморезы закрываем декоративными заглушками.
Двери Вивальди
Рекомендуемые статьи
Конструкция двери противопожарной металлической (ДПМ)
Основные особенности конструкции противопожарной металлической двери Для выполнения своего прямого назначения противопожарная дверь должна обладать определенными…
Читать
Ламинат: преимущества и недостатки, особенности и классы
В соответствии с определением европейских экспертов, ламинат (от англ. «имеющий много слоев») представляет собой покрытие для пола, которое имеет многослойную структуру.
Читать
Сломался ключ в замке двери, что делать?
Способы извлечения поломанного ключа из замочной скважины.
Читать
Установка раздвижных межкомнатных дверей в Санкт-Петербурге
Экономия места и зонирование помещения
Как можно кратко описать тип этих дверей? Это такие межкомнатные двери, которые открываются не путём поворачивания полотна двери, а путём сдвигания этого полотна (а возможно и нескольких) параллельно стены в одну из сторон. Этот тип дверей актуален для квартир с небольшой площадью, поскольку такой способ закрытия дверей несколько экономит пространство вдоль стен.
Для установки дверей-купе надо иметь:
- собственно дверное полотно
- направляющий профиль
- механизм движения двери-купе
- брус в сечении 50 мм
- анкера
- наличники
- финишные гвозди и саморезы для дерева
- специфическая фурнитура к раздвижным дверям
- инструменты: уровень, рулетка, отвёртка и молоток.
История столь популярных в наше время раздвижных межкомнатных дверей, началась на рубеже IX-X вв в Японии и продолжается по сей день. Их называют двери-сёдзи, и почитают как часть культурного наследия. В отличие от привычных нам раздвижных дверей, двери-сёдзи оклеивают бамбуком или промасленной бумагой. О какой-либо шумоизоляции говорить, конечно не приходится, но концепция подаренная миру японцами подарила множество достойных вариаций.
Знаете ли вы?
Схема установки
- Сначала надо снять дверь, которая весела ранее, удалить петли, на которых она висела, и обналичку по обе стороны двери. Если того требует частная ситуация, то демонтируется и дверная коробка. Далее потребуется выравнивание стены и шпаклёвка на ней трещин и щелей.
- Далее надо взять дверную панель и на её торце в нижней части вырезать паз, используя стамеску. В него вкладывается и фиксируется нижняя П-образная направляющая. Это та направляющая, по которой в дальнейшем должны скользить ролики. Затем вставляете ролики в планку, которая находится внизу.
- Устанавливаете полотно двери в нижней направляющей, закрепляя на роликах. Чтобы сделать это необходимо дверное полотно установить в пазах в нижней части роликов. Чтобы получилось хорошо, надо попросить кого-то придержать двери.
- Затем по расположению полотна двери определяется местоположение над дверным проёмом второй направляющей (верхней). А затем вы отставляете дверное полотно и размечаете место, где надо фиксировать на стене вторую направляющую.
- Берётся металлическая направляющая и крепится на имеющемся брусе из дерева, а затем, используя анкера, всё вместе крепится на верхний торец двери. После чего обязательно надо проверить отсутствие наклона двери, используя строительный уровень. При наличии хоть малейшего отклонения уровня от вертикали, двери неизбежно будут сами двигаться по направляющим.
- Затем устанавливаете ролики верха полотна двери на рельсу верхней направляющей, легонько приподнимаете межкомнатные двери и заводите её нижнюю часть на рельсы второй направляющей, ставя на те ролики, которые снизу.
- Затем по обе стороны ставится ограничитель движения: без него дверное полотно периодически будет вылетать с направляющих рельс. Красиво оформите крепления двери: направляющую сверху можно закрыть наличником, зафиксировав его на брусе, а затем замаскировав всё специальными кнопками для декора. После чего прикручиваете дверные ручки.
- После установки надо проверить дверь на мягкость её хода и фиксацию, несколько раз закрыв и открыв её.
В заключение следует сказать, что, приобретая межкомнатные двери для дальнейшей их установки в дверном проёме между комнат по типу «купе», надо учитывать, что дверные полотна и в высоту, и в ширину должны превышать исходные габариты проёма двери на 5-7 см. Это необходимо для избежания в дальнейшем лишних проблем с зазорами между стеной и дверью.
Межкомнатные двери с витражами в Санкт-Петербурге
Межкомнатные двери: разбираем модные тенденции
Межкомнатные двери с витражами в Санкт-Петербурге
Подробнее
Задать вопрос в чате
Задать вопрос вКонтакте
Интересные статьи по теме
Дверной проем для межкомнатной двери
Как сделать удобный и комфортный для прохода проём для межкомнатной двери так, чтобы он не стал в последствии источником непредвиденных расходов и причиной ощутимого удорожания монтажа? Следуйте нашим рекомендациями, и вы сможете обустроить проём, с которым не будет проблем при установке двери. Не хотите переплачивать кровно заработанные за межкомнатную…
29205 просмотров
Поделиться:
Звукоизоляция межкомнатных дверей в Санкт-Петербурге
Тишина, спокойствие – гарантия комфортного и здорового проживания каждого человека в квартире, доме. Больше всего, эта проблема затрагивает жителей общежитий, квартир коммунального типа, где живет много семей с детьми, тех, кто любит музыку. Задача межкомнатных дверей не только украшать помещения и отделять комнаты друг от друга, но и обеспечивать функцию…
6386 просмотров
Поделиться:
Выбрать межкомнатную дверь
Перейти в каталог
Широкие двери – распашные или раздвижные механизмы?
Широкие двери – распашные или раздвижные механизмы, какой вариант лучше? По типу открывания существует два вида широких межкомнатных дверей – распашные и раздвижные, механизмы каждого из них имеют свои преимущества и недостатки. Один вид не лучше другого, просто они созданы для разных ситуаций, и сейчас мы подробно рассмотрим их эксплуатационные…
30436 просмотров
Поделиться:
Красивые межкомнатные двери в Санкт-Петербурге
Купить красивые межкомнатные двери – это один из способов украсить свое жилище. Невероятно красивые и стильные, они украсят любую комнату или другие помещения в доме.
15722 просмотра
Поделиться:
Выбрать межкомнатную дверь
Перейти в каталог
установка межкомнатных изделий купе в нишу или проем, сборка навесной модели своими руками
Двери являются неотъемлемой частью любого помещения. Среди огромного количества моделей разного плана двери-купе выделяются своей спецификой. Благодаря простоте монтажа и функциональным особенностям двери-купе завоевывают все большую популярность.
Конструктивные особенности
Двери-купе представляют собой раздвижные двери, принципиально отличающиеся от обычных дверей. Если попытаться представить эффект таких дверей в доме, то может показаться, что их установка под силу только специалисту, но ничего сложного в монтаже и установке такой модификации нет. Для того чтобы купе было безупречным в эксплуатации , необходимо понимать его конструктивные особенности и функции. Наиболее распространены однодверные купе, но количество створок может быть увеличено.
Независимо от типа конструкция и принцип действия остаются неизменными. Основой механизма являются роликовые элементы, которые сидят в направляющих. Направляющих может быть две или одна в зависимости от модели. Сама дверь с помощью прикрепленных к ней роликов будет двигаться по этим направляющим.
Двери-купе благодаря своим характерным отличиям имеют ряд преимуществ:
- Простота сборки. Если внимательно соблюдать порядок действий, собрать и установить конструкцию не составит труда;
- Нет вероятности удара в дверь из-за сильного сквозняка в помещении;
- Благодаря тому, что купе открывается скольжением по стене, пространство в доме не потеряется.
- Возрастающий интерес к данным типам дверей провоцирует производителей на создание огромного количества моделей. Их можно подобрать к абсолютно любому стилю помещения.
Имея представление о таких дверях и их характерных особенностях, необходимо подробнее остановиться на установке.
Какие инструменты и материалы необходимы?
Перед установкой необходимо запастись полным комплектом необходимых материалов, который зависит от модели выбранной двери.
Предлагаем вам полный список того, что необходимо для правильной сборки конструкции:
- Само дверное полотно, которое может быть изготовлено из дерева, металла, стекла и других материалов;
- Дверные ручки, не выступающие над поверхностью полотна;
- Верхняя и нижняя направляющие. Для корректной работы длина верхней части должна быть в два раза больше ширины створки (запас – около 10 см).
- Стопоры стопорные, устанавливаемые на рельсы;
- Роликовые элементы;
- Саморезы;
- Болты со стопорной гайкой;
- Флажки;
- Скобы;
- Кареты;
- Несколько корпусов;
- Брус изготовлен из дерева, высота и ширина которого 5 см, а длина в два раза больше ширины створки;
- Гвозди;
- Анкеры.
Осталось только собрать все упомянутые вещи в красивой двери-купе. Естественно, для этого нужен мужской набор домашних инструментов.
Для установки в арсенале должны быть:
- молоток; гаечный или рожковый ключ
- ; сверло
- ; крестовая отвертка
- ; отвертка
- ;
- метрический уровень.
Если вы умеете пользоваться всеми этими инструментами, то сможете постепенно переходить к делу.
Подготовительные работы
Не забывайте, что установка новой двери осуществляется после завершения всех работ по отделке поверхностей стен, потолков и полов. Также не стоит надолго откладывать демонтаж старой двери, ведь после снятия ее с петель и удаления дверной коробки представить новую конструкцию на намеченном месте будет гораздо проще. Вы сможете оценить размеры дверного проема и тем самым правильно подобрать размеры двери купе. Перед установкой нужно оценить участок, на котором будут проводиться работы.
Обязательно убедитесь, что контур дверного проема и пол возле него не имеют неровностей, так как выступы будут мешать движению купе. Он будет заклинивать, а при повышенных нагрузках даже может прийти в негодность. В случае неровных стен очистите и максимизируйте поверхность.
Далее следует приступить к обустройству дверного пространства. Нужно провести косметическую отделку откосов или поставить коробку, если нет времени. При необходимости размеры короба подгоняются под длину и ширину проема. После этого строительным уровнем определяется правильность установки откосов. Для верхней части допускается допуск до 5 мм, а для боковых – 0,5 см на каждые 2 м.
Сборка
Сборка механизма купе начинается с создания основы двери. Определяются необходимые размеры и в соответствии с ними нарезаются профили, а именно вертикальные, горизонтальные и межсекционные держатели профилей. Резку следует производить с максимальной точностью, это можно сделать пилой или ножовкой. Затем в вертикальном профиле сверлятся специальные отверстия для будущих соединений.
Когда вырезанные детали готовы, следует приступить к подготовке дверного наполнителя: стекло, ДСП или тому подобное. В случае со стеклом рекомендуется закрепить материал, оклеив его защитной пленкой. Пленка не позволит ей рассыпаться по всему помещению при ее разрушении. Другие вещества не требуют особой осторожности.
Следующим шагом является усадка наполнителя в горизонтальные профили. В этом нет ничего сложного. Лист материала нужно закрепить на ровной поверхности и наложить на него профиль.
Материал должен быть прочно зафиксированным профилем. Чтобы лист вошел без повреждений, к профилю прикладывается плоская планка, по которой наносятся точные удары обрезиненным молотком.
Следующим шагом является усадка наполнителя в горизонтальные профили. В этом нет ничего сложного. Лист материала нужно закрепить на ровной поверхности и наложить на него профиль. Материал должен быть прочно закрепленным профилем. Чтобы лист вошел без повреждений, к профилю прикладывается плоская планка, по которой наносятся точные удары обрезиненным молотком.
Опять же, могут быть сложности со входом стекла. Следует обратить внимание на правильность расположения уплотнителя, заполняющего пространство между профилем и стеклом. В крайнем случае приходится растягивать силикон в длину, освобождая тем самым часть пространства. На этом сборка горизонталей заканчивается, а вертикали комплектуются по такому же принципу.
Осталось разобраться с роликовыми элементами. Сначала верхнюю горизонталь и одну из вертикалей соединяют посредством неполного ввинчивания винта. Нереализованное от неполного завинчивания место отводится под установку в нем ролика. После этого винт закручивается до конца. Таким образом, ролик и профили прочно фиксируются. Нижний ролик монтируется таким же образом. Отличие лишь в том, что он фиксируется с помощью отверстия внизу вертикального профиля и винта-регулятора. Для полного представления рекомендуется рассмотреть схему сборки
Обычные модели без конструктивных особенностей просты в сборке, но если вы предпочитаете модель радиусного купе, вам следует учитывать несколько аспектов их комплектации. В отличие от простых раздвижных вариаций, которые могут устанавливаться на опоры и подвешиваться, радиальные двери следует устанавливать только как опорные раздвижные системы, так как профили таких отсеков создают большие нагрузки, которые будут сглаживаться нижней опорой.
При сборке радиуса створки обратите внимание на толщину держателя. Он должен быть не менее 1,2 мм.
Убедитесь в жесткости алюминиевого профиля, производители часто используют искусственно изогнутые профили от обычных линейных моделей. Ширина и жесткость держателей радиуса являются необходимыми условиями долговечности. Если эти параметры соответствуют требуемому качеству, значит, такие профили созданы специально для криволинейных отсеков, и рассчитаны на них всевозможные нагрузки.
Способы монтажа
Практически весь процесс установки двери-купе заключается в установке направляющих. Обычно эти системы различаются. Верхнюю направляющую можно закрепить несколькими основными способами.
- Установка с помощью деревянного бруса. Следует брать заранее приготовленный брус, длина которого должна быть больше длины направляющих. Металлическая направляющая крепится к нижнему концу балки, после чего балка закрепляется на нужной высоте, предварительно намеченной уровнем. Также с помощью балки можно установить купе прямо в дверной проем. В верхней стенке проема перфорируют отверстия под дюбеля, затем в балке делают отверстия под саморезы в местах, совпадающих с перфорацией проема. В итоге брусок фиксируется шурупами, которые попадают в дюбели и вкручиваются отверткой.
- Использование металлических уголков. На каждый метр стены нужно не менее трех таких устройств. Для использования этого способа крепления необходимо выбрать верхнюю направляющую особого типа, она должна иметь зацепляющий элемент. Этот элемент вставляется в пазы металлических уголков. Такой способ установки минимизирует зазор между стеной и купе.
- Крепление направляющих непосредственно к потолку. Способ возможен за счет дюбелей «бабочки».
Нижняя направляющая может быть установлена четырьмя способами:
- Направляющая по установке внизу двери. Роликовая горка будет на поверхности пола.
- Крепление направляющих в пазу паза. Каретка также расположена на полу. Паз делается вниз по профилю. Преимуществом является отсутствие зазора в днище.
- Крепление к полу. Не рекомендуется из-за сверления пола и, как следствие, образования неровностей.
- Вырезание паза на поверхности пола под дверью. Ролик прикреплен к нижней части полотна и скользит по скрытой направляющей. Снизу тоже большой зазор.
Порядок установки изделий салона купе своими руками
Установка дверного комплекта начинается с крепления направляющих. Если монтируется классическое однодверное купе, первое, что нужно сделать, это взять заранее подготовленную планку. Его длина должна быть аналогична длине направляющей. Металлическая направляющая крепится к нижнему торцу балки саморезами, привинченными с двух краев, после чего балка фиксируется на нужной высоте, предварительно намеченном уровне.
В направляющую устанавливается созданное ранее крепление профиля к кареткам. Ролики должны быть параллельны, потому что иначе их будет сложно пробуксовывать. Далее полотно прикладывают к дверному проему стены, чтобы убедиться в правильности расчетов размеров. Если все правильно, начинается подготовка нижней направляющей, которая зависит от модели двери-купе и выбранного способа установки, например, паз на торце полотна. С обеих сторон нижней части створки сверлятся отверстия глубиной 2 см. Отверстия должны выступать на 0,5 от края. Далее выбирается паз, который должен быть немного шире выдвижного элемента. Можно искусственно создать канавку с помощью реек или стеновых профилей. В конце на верхнюю рейку навешиваются ограничители.
Стоит обратить внимание на установку дверей купе особой конструкции (тот случай, когда они заходят в заготовленную нишу). Дизайн и установка принципиально не отличаются, но необходимость будет в выравнивании внутренних поверхностей и пола. Часто применяют искусственное выравнивание выступов за счет наложения панелей ДСП или других материалов.
Подходящей альтернативой нишам являются двери-купе, смонтированные в специальном корпусе (кассете), в котором дверь спрятана. Их установка осложняется необходимостью разрушения видимой части стены, так как для установки канистры требуется место. Вся конструкция должна быть строго параллельна кассете, чтобы не создавать препятствий скольжению. По завершению кассету следует украсить декоративным материалом.
Как установить навесную модель самостоятельно?
Несмотря на то, что навесные модели просты в сборке, для их установки без участия специалистов необходимо воспользоваться пошаговой инструкцией:
- Необходимо использовать деревянный брус, дать ему право размер. Желательно, чтобы длина была в два раза больше длины проема.
- Снизу направляющая штанги крепится саморезами.
- Далее полотно нужно навесить на подготовленное место, то есть профильные каретки завести в рельсовое пространство верхней направляющей.
Как установить кассетные двери самостоятельно?
Установка кассетных дверей отличается от обычных распашных дверей только тем, что сначала нужно выломать часть стены или пробить пустое место в стене, в котором будет устроена ниша и в конце покрыть поверхности декором.
Красивые идеи в интерьере
Благодаря разнообразию моделей двери-купе часто являются дизайнерским решением в интерьере. Самыми популярными помещениями для использования купе являются санузлы, ведь санузлы имеют небольшие размеры, а раздвижные полотна направлены как раз на освобождение пространства. Также ванная комната – это комната, где каждый приводит себя в порядок, а значит, там нужно видеть себя. Среди купейных конструкций есть и модели с зеркалом, что является еще одним плюсом для ванной комнаты.
Однако это не означает, что использование купе ограничивается только ванной комнатой. Эти двери могут прекрасно дополнить стиль гостиной или создать комфортное пространство в гардеробной. Огромный выбор удивительных моделей дает понять, что такие конструкции будут радовать даже в спальне, кухне или любой другой комнате.
Вам следует рассмотреть несколько вариантов дополнения внутренней системы купе.
Раздвижная кровать в ванной. Наполнитель представлен стеклянным материалом, что выгодно подчеркивает европейский стиль смежного помещения. Замутненная секция создает впечатление серого оттенка и прекрасно дополняет дизайн самой ванной комнаты. Таким образом, ванная комната манит расслабляющей атмосферой.
Зеркальное купе во всю стену. Создает эффект улучшения спальни. Благодаря скромной цветовой гамме самой комнаты зеркала не давят на глаза. Если на месте зеркальной конструкции изобразить обычный шкаф, то на фоне сравнения станет заметна дизайнерская изюминка.
Установка купейной системы в офисе станет отличным решением, о котором вы не пожалеете. Так как площадь офисов небольшая, желание сохранить драгоценное пространство будет вполне объяснимо. В этом варианте раздвижные двери с прозрачным основанием способствуют состариванию строгого стиля помещения. Темный цвет выбранных профилей не будет отвлекать от работы.
Подводя итоги, следует отметить, что лучшее решение – всегда идти в ногу со временем. Не нужно цепляться за привычные вещи, которые только удобны и долговечны. Классические двери уже в прошлом. Сейчас правильнее сказать, что двери раздвигаются, а не открываются.
Информацию о дверях купе, обо всех их минусах и достоинствах вы можете узнать из следующего видео.
сборка, монтаж и демонтаж межкомнатных дверей своими руками, как установить в нишу
Популярность дверей-купе вполне объяснима – это решение имеет ряд преимуществ. Но необходимость сэкономить толкает многих попробовать установить двери самостоятельно. Важно понять, как это сделать без ошибок и лишних затрат.
Особенности и размеры
Нет ничего особо сложного в установке межкомнатных дверей-купе – нужно лишь досконально разобраться в их устройстве и в существующих вариантах. При выборе конструкции обращайте внимание как на личный вкус, так и на высоту, ширину и расположение дверного проема. Ширина дверного полотна рассчитывается в зависимости от количества дверных полотен. Рекомендуемая ширина каждой створки не должна превышать 90 см.
На основании этого параметра и с учетом ширины проема можно определить оптимальное количество створок. Когда стоит задача изоляции двух комнат, можно ограничиться установкой 1-2 полотен, движущихся параллельно к разделу. Либо поставить гипсокартонную конструкцию у капитальной стены и смонтировать дверь, «прячась» в зазоре между этими плоскостями.
Одно помещение можно разделить на части составной дверью, одна из створок которой закреплена, а вторая закрыта; Есть и другие варианты. В любом случае будет два этапа: Сначала монтируют профиль, в который уже уложено полотно. Модели эконом-класса изготавливаются из ДСП или МДФ, а в конструкции более высокой ценовой категории используется натуральное дерево и высокопрочное стекло.
Тип материала влияет не только на механические характеристики и стоимость изделия, но и на его массу. Простые конструкции (до 30 килограммов) нормально работают с двумя каретками, но чем тяжелее полотно, тем больше понадобится подвесных механизмов.
Что нужно установить?
Обязательно измерьте дверной проем, портновская рулетка для этого не подходит, лучше купить рулетку, если у вас ее еще нет, то все равно будете пользоваться не один раз и не два.Обычно , используется полотно, которое на 5 сантиметров выше и шире проема. Обратите внимание при использовании сложной двери, будут ли двери сходиться или раздвигаться без учета этого обстоятельства, нужных параметров не получится.
Как крепятся те или иные дверные блоки, всегда можно узнать в инструкции и сопроводительных документах; это гораздо более точный и объективный источник, чем слова продавцов-консультантов. Обычно достаточно крепежа, который идет в комплекте , а если что-то вдруг не получится, можно просто посмотреть в ближайшем строительном магазине.
Если направляющая планка размещается на поверхности стены, рекомендуется использовать деревянный брусок длиной и толщиной 5 сантиметров, который будет в два раза шире полотна.
Для монтажа помимо стандартных компонентов потребуются:
- анкеры и винты;
- гвоздей;
- отвертка и дрель.
Ролики не лишним будет проверить при покупке, как и комплектность других элементов. Для крепежа в ванной подходят только детали из нержавейки, в остальном используют обычные дюбели, шурупы и тому подобное.
В большинстве случаев дверь-купе, размещенная в широком проеме, отличается нестандартными размерами. При расчете его значения следует сразу обращать внимание на зазоры, которые требуются по технологии, учитывать специфику раздвижных систем и коробов. Для повышения точности измерения высоты и ширины проема нужно сделать не менее трех мест по вертикали и горизонтали, с интервалом не более 70 сантиметров.
Ширина измеряется для нижнего, среднего и верхнего уровня будущей двери; при установке внутрь проема минимальная считается наиболее точной. Если разница в замерах превышает 2 см, необходимо полностью отказаться от установки двери-купе.
Есть простой способ узнать, сколько тканей оптимально — все они должны быть раскрыты, чтобы можно было легко пройтись самому и занести или вынести мебель.
Как установить: пошаговая инструкция
Устанавливать дверь-купе, по мнению специалистов, следует только после окончания отделки; пока она не будет завершена, можно закрепить только раздвижные механизмы. И то при условии, что открывающаяся дверь будет заходить в гипсокартонную нишу. Перед началом монтажа убедитесь в правильности контуров проема и при необходимости выровняйте стены, пока не добьетесь строгой параллельности.
Как и во многих других случаях, нельзя пренебрегать инструкциями производителя . Нюансы устройства и использования дверных блоков могут отличаться, но общие принципы всегда остаются одними и теми же. По возможности ищите себе помощника, работать вдвоем гораздо удобнее, чем в одиночку.
Установку распашной двери начинают с размещения полотна, при этом маркером проводится прямая линия, обозначающая верх двери; ровно на семь сантиметров выше проводят еще одну прямую линию. К нему прикладывают брусок, закрепляя его анкерами так, чтобы половина была над проемом, а другая половина – в сторону проема полотна. Внимательно следите за тем, чтобы планка шла горизонтально, иначе пользоваться дверью будет неудобно.
Рядом с нижней стороной планки саморезами по металлу прикрепите металлическую направляющую, в направляющей заранее сделайте отверстия, оставив между ними интервал 15-20 сантиметров.
Убедитесь, что дверь купе свободно достает до конца. Направляющие служат для закрепления роликовых кареток, движение которых должно происходить с минимальными усилиями.
Далее способы установки дверей различаются в зависимости от того, используют ли они только верхнюю направляющую, или есть еще вспомогательная фиксация снизу. Две точки опоры делают конструкцию более надежной, и даже вероятность повреждения пола не может перечеркнуть это преимущество. На нижние концы полотна крепится П-образный профиль, а в торце делают паз для крепления направляющих, лучше всего использовать стамеску. Отверстие должно быть немного больше, чем у напольной направляющей.
Ставя дверь самостоятельно, закрепите металлическую планку на полу, если хотите создать надежный порог. Следующим шагом будет установка кронштейнов на верхнюю часть полотна, которые помогут прикрепить ролики. Теперь можно временно закрепить полотно на каретках, вставить нижний поводок в подборку и открыть дверцу. Там, где поводок находится на поверхности, сделайте отметку, затем, сняв дверь, отметьте правильное размещение напольной рейки отвесом.
Одностворчатая дверь должна быть снабжена пазом на направляющей и закреплена роликами, а полотно должно быть строго вертикально. Прикрепите рядом с дверной коробкой специальную подставку, которая позволит запираемой стороне стыковаться, застежке должны быть спрятаны под добором. Чтобы собрать изделие до конца, вставьте ручки и прикрепите финишными гвоздями отделку. В качестве альтернативы можно использовать жидкие гвозди. Для крепления ручек используйте крепеж из комплекта.
Рекомендуем тщательно проверять ровность установки всех элементов на каждом из этапов работы.
При установке корпуса нужно учитывать, что такая дверь должна быть скрыта внутри стены, использование таких решений оптимально для офисов и других официальных учреждений. Тщательно продумайте, сколько будет дверей, и какое устройство будет ниши. Одностворчатая дверь требует устройства ниши только в одной из стен; монтировать его нужно либо в несущей стене, либо в фальшстене. К капитальным несущим стенам нужно добавить специальный каркас из дерева или металла.
Арматура из алюминия предпочтительнее , так как позволяет обеспечить минимальный шум при открытии и закрытии клапанов. А вот нержавеющая сталь – материал крайне «громкий», не забывайте об этом, когда будете готовить комплект. В любом случае двери нужно покупать в магазине, профиль должен быть только стальной.
Установка радиусных дверей мало чем отличается от установки традиционных изделий. Отсек для гардеробной монтируется при наличии:
- отверток; отвертка
- ; молоток
- ;
- пилы по металлу и дереву;
- колесо рулетки
В первую очередь устанавливаются верхняя и нижняя направляющие для перемещения колес, верхняя устанавливается на самом краю конструкции. Проведите условную линию, затем разметьте ее и отступите 1,8 см, если ставят одностворчатую дверь несимметричного профиля, или 0,9 см.см, если вы хотите установить двустороннее купе. Если не хотите повредить пол, то внизу можно обойтись двусторонним скотчем, но потребуется установка стопорного позиционера.
Перед монтажом полотно должно быть дополнено верхними и нижними валиками, двусторонним горизонтальным профилем, рамами. Монтаж начинается с вставления верхних катков в гусеницу (это несложно), затем с нижними катками проделывается такая же операция – удерживание колес в нижней раме. Довести купе до нужного состояния можно отверткой или шестигранным ключом, закручивая винт в нижнем боковом профиле. Все, шкаф полностью готов к работе!
Дверь-купе с зеркалом набирает все большую популярность, ведь выглядит оригинально и стильно, может применяться в самых изысканных интерьерах. Их допускается монтировать как на стены, так и на потолки, нижняя направляющая не нужна. Подвесное зеркало-купе чаще всего одностворчатое, крепится к проему. Важно: такое изделие не позволяет поставить вдоль стены хоть какую-то мебель. Нижняя направляющая также не монтируется, такие решения можно использовать в:
- душевых;
- гардеробных;
- как интерьер.
Распашные двери-купе имеют свои особенности, их целесообразно использовать в очень узком проеме, когда невозможно установить пару раздвижных дверей. Если пол и потолок ровные, без канавок и выступов, рейки использовать не следует. Выбрать поворотный механизм можно только для двери не шире 50 сантиметров, есть ограничения по общему весу.
При размещении дорожки слева от общей высоты проема при подборе полотна необходимо отнять 2,1 см, а при размещении справа — 2,5 см.
Распашную дверь-купе можно поставить на угловой проем, надежно закрыв нишу такой формы. С этим может быть связана серьезная проблема, заранее будет сложно рассчитать ширину двери.
Отверстия нужно просверлить сверлом 7-8 мм, затем наружные стенки профилей просверлить сверлом 10 мм так, чтобы головка болта проходила свободно. Траки следует прикручивать с края, с той стороны, где крепится механизм. На дно кладут пластиковые застежки, слегка подтянув их вверх, чтобы избежать расшатывания, затем в эти соединения вставляют втулки.
В направляющую вводят верхние крепления, слегка подтягивают крепления (чтобы дверь держалась, но не более), смотрят, не нужно ли регулировать механизм по высоте. Следите за тем, чтобы направляющие находились в одной плоскости, так как малейшая разница между ними приведет к самопроизвольному открытию двери. Когда регулировка окончена, фиксируют стопоры, в верхней и нижней части под винт кладут по одному магниту и по одному железному диску с потайным гнездом.
Если дверь все же излишне тяжелая, для большего спокойствия вбейте в пластиковую поверхность, где есть свободное отверстие, желтый шуруп тридцатого калибра. Он вместе с дорожкой плотнее прижимается к потолку, и конструкция будет надежнее.
Сборка и разборка своими руками
Инструкцию по сборке дверей-купе важно учитывать в любом случае, но есть моменты, которые необходимо учитывать вне зависимости от конструкции. В большинстве вариантов нижние направляющие в два раза длиннее ширины проема, на одном конце они длиннее проема, примерно на 50-70 миллиметров. Если вы не можете придумать, куда прикрепить верхнюю направляющую, повесьте ролики на дверь и установите их на нижнюю.
В крайних положениях хорошо видно, как ставить их сверху. Когда верхняя рейка будет прикреплена к брусу, вам самим придется соединить ее дюбелями и шурупами, заранее сделав отметки.
Головки шурупов рекомендуется скрывать декоративными кнопками. Когда все будет готово, исследуйте:
- дверные качели;
- действия его держателя;
- адгезия к стенам.
Схема изготовления может быть очень оригинальной, но движение по направляющим должно быть совершенно свободным, без малейших заминок.
Примеры и варианты
Двери купе позволяют не только разграничить пространство в доме, квартире, офисе; они позволяют сделать проем изящнее и благороднее. Неважно, из гипсокартона, дерева или пластика будут сделаны боковины проема, выглядеть они будут одинаково эстетично. Но предпочтение отдается более стойким материалам. Всегда следите за тем, чтобы боковые конструкции не отклонялись от вертикали и горизонтали, чтобы они были прочными и жесткими.
Раздвижные двери позволяют разделить помещение на зоны, а благодаря отсутствию порогов проблем не возникнет даже у людей с ограниченными физическими возможностями. По желанию заказчика формируются конструкции из нескольких материалов. Стеклянные, особенно зеркальные поверхности, помогают добавить нотку великолепия и сделать его оригинальным.
Имеются модели дверей-купе, в которых стекло покрыто фотопечатью (изображение взято в каталогах или представлен эскиз). Выбор зависит от ваших пожеланий и от личных финансовых возможностей. Во многих случаях короб доходит до угла стены, хотя его можно сделать строго по длине двери, это не менее элегантное решение. Также практикуется расположение коробов по периметру потолка, когда они прикрывают карнизы. Но игнорировать этот элемент не имеет смысла , так что вы только ухудшите дизайн.
Раскладывающуюся «гармошку» можно считать самым доступным типом купе; не путайте их современные конструкции с некачественными поделками, которые были широко распространены несколько лет назад. В квартире студийного типа дверь-купе часто разделяет кухонную зону и гостиную, одновременно подчеркивая их неуловимое слияние. Раздвижные радиусные конструкции прекрасно сочетаются с подвесным закругленным потолком. Но ставить их можно только с официального разрешения надзорных органов.

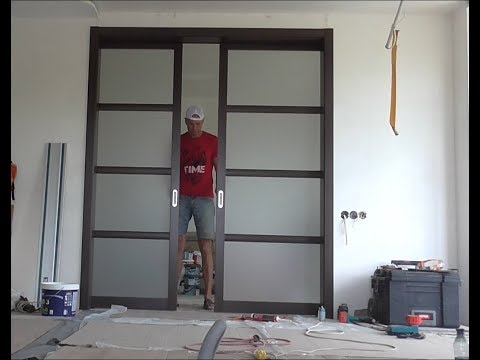

Инструкцию по установке раздвижных дверей смотрите в следующем видео.
Рулонные двери Руководство по прямой установке и процедуры
ПОМНИТЕ: БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!
Любой, кто обладает механическими навыками выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен быть в состоянии безопасно установить гаражные секционные ворота с пружинами растяжения или «простой системой торсионных пружин». Стандартные двери с торсионными пружинами всегда должен устанавливать профессионал. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем, чтобы все подъемно-поворотные двери устанавливались профессионалом.
com/embed/dnalOHWwUBU» frameborder=»0″ allowfullscreen=»»>Предупреждение:
Роллетная дверь представляет собой большой тяжелый объект, который движется с помощью сильно натянутых пружин и электродвигателей. Движущиеся предметы, натянутые пружины и электродвигатели могут привести к серьезным травмам или смерти. Для вашей безопасности и безопасности других следуйте этим инструкциям.
Важные указания по технике безопасности:
Внимательно прочтите прилагаемые инструкции перед установкой. При возникновении вопросов по какой-либо из процедур не выполнять работу. Вместо этого попросите квалифицированное дверное агентство выполнить установку или ремонт.
- 1. Управляйте воротами ТОЛЬКО тогда, когда они должным образом отрегулированы и свободны от каких-либо препятствий.
- 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАТЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
- 3. НЕ РАЗРЕШАЙТЕ детям играть со складывающейся дверью. Дети могут застрять между дверью и полом, что может привести к серьезной травме или смерти.
- 4. Не стойте в открытом дверном проеме и не проходите через дверной проем во время движения двери. Человек может застрять между дверью и полом, что может привести к серьезной травме или смерти.
- 5. Если дверь плохо открывается или полностью выходит из строя, рекомендуется, чтобы квалифицированное агентство по дверям устранило проблему, чтобы предотвратить возможные травмы или повреждение двери.
- 6. Избегайте установки двери в ветреные дни. Дверь может упасть, что приведет к ее повреждению или травме.
- 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте надежность всех болтовых соединений.
- 8. Во избежание травм никогда не помещайте руки или пальцы между полотном и направляющими во время открывания двери.
- 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Проконсультируйтесь с местным агентством по производству дверей, если это необходимо, прежде чем устанавливать новые двери.
- 10. Перед началом работ внимательно ознакомьтесь со строительными нормами вашего региона.
- 11. Всегда надевайте надлежащее защитное снаряжение при установке, регулировке и/или ремонте дверей.
- 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и/или ремонта больших дверей.
- 13. Во избежание травм или смерти в результате падения используйте строительные леса или механические подъемники, а не лестницы, при установке, регулировке и/или ремонте больших дверей
Основная функция данного руководства состоит в том, чтобы помочь установщику правильно установить двери с должным вниманием к безопасности, эксплуатации и надлежащей практике строительства. Необходимо свериться со строительными нормами в вашем регионе. Все рулонные двери с прямыми дверями соответствуют общим инструкциям, содержащимся в настоящем документе. Дополнительную информацию по установке конкретной поставляемой двери можно найти в упаковочном листе и на дополнительных чертежах. Имеются также пакеты с болтами и небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.
Подготовка
Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их взаимосвязью. Установщику необходимо определить следующее:
- Способ работы (нажимной, с ручным приводом или с приводом от двигателя).
- Тип косяка (деревянный, каменный или стальной), на который крепятся дверные направляющие, и необходимый крепеж.
- Размеры ширины проема, высоты проема, перемычки и бокового пространства.
Материал двери
Осмотрите дверь на предмет возможного повреждения или отсутствия деталей. Немедленно сообщите о нехватке товара вашему поставщику дверей или сообщите о возмещении ущерба, связанного с транспортировкой, своему грузовому перевозчику.
Зазоры в дверях
Сравните размеры проема сворачиваемой двери и доступные зазоры с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обращая особое внимание на ширину и высоту проема. Перед установкой убедитесь в наличии необходимых зазоров, перечисленных в таблицах размеров в данном руководстве.
Посетите нашу страницу зазоров для получения дополнительной информации о том, какой зазор необходим для каждой из наших моделей рулонных ворот
Инструменты
Инструменты, рекомендуемые для правильной установки каждой двери, различаются, но обычно используются следующие инструменты:
- Электрическая дрель с патроном 3/8″ или 1/2″ с насадками для гаек.
- Сверло по каменной кладке или ударный молоток и насадки.
- Цепная таль и строп для подъема ствола и занавеса в сборе.
- Леса, механический подъемник и/или лестницы (лестницы не рекомендуются для больших дверей).
- Молоток.
- Плоскогубцы для блокировки каналов.
- Центровочный пуансон.
- Отвертки.
- Сверла.
- Гаечные ключи, тиски, С-образные зажимы, динамометрический ключ и большой трубный ключ.
- Отвес, рулетка, меловая линия и водяной уровень.
Шаг 1
Распаковка складывающейся дверцы
Рулонные ворота, отправляемые обычным перевозчиком, доставляются на строительную площадку упакованными в картон. Перед извлечением рулонной двери из упаковки осмотрите рулонную дверь и упаковку на наличие видимых признаков повреждения. При обнаружении повреждений немедленно подайте претензию по фрахту в транспортную компанию. Достаньте дверь из упаковки.
Важно!
Не отрезайте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне, пока вам не будет предложено сделать это в шаге 6B. Roll Up Doors Direct не может гарантировать или нести ответственность за двери, которые не установлены в соответствии с указаниями.
Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.Roll Up Doors Direct не дает никаких гарантий, если рулонная дверь не установлена в соответствии с инструкциями. Для наилучшей работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.
Шаг 2
Проверьте проем в стене подъемной двери
- A . Проверьте ширину и высоту проема в стене и сравните эти размеры с размером устанавливаемой двери.
- Б . Убедитесь, что косяки отвесны.
- С . Проверьте уровень пола и коллектора.
- Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. Минимальные требования см. в таблицах зазоров на рис. 1.
- Е . Убедитесь, что установочная поверхность направляющей на косяке находится на одном уровне.
- Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.
Шаг 3
Размещение подъемной двери и деталей
- A . Убедитесь, что пол чистый, чтобы не повредить штору.
- Б . С внутренней стороны здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направляла внутрь здания. Сделайте то же самое с правой направляющей до правого косяка. См. рис. 2.
- С . Поместите дверь на пол поверх направляющих и между ними. Поверните дверь так, чтобы нижняя перекладина находилась напротив пола. См. рисунки 2 и 3.
- Д . Распределите детали оборудования по соответствующим областям.
ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на полотне, предварительно устанавливаются на дверь на заводе. Не удаляйте .
Этап 4
Направляющие для установки кронштейна
- A . Со стороны натяжителя двери поднимите фланец на собачке натяжителя, пока конец собачки не освободит храповое колесо натяжителя. Поверните кронштейн, чтобы расположить конец короткой ноги вверх. Освободите фланец на собачке и дайте концу зацепиться с ближайшим зубом на храповом колесе. См. рис. 3.
- Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в пазы в направляющей.
- С . Сдвиньте скобу и направляющую вместе, пока стопорный выступ в направляющей полностью не войдет в паз на скобе.
- Д . Если стопорный язычок не полностью входит в паз кронштейна, используйте молоток и пробойник, чтобы загнуть язычок в паз кронштейна.
- Е . Повторите шаги с 3B по 3D для ненатяжной скобы и направляющей. Кронштейн нужно будет удерживать на месте.
Предупреждение
Стопорный язычок в направляющей должен полностью совпадать с выемкой в кронштейне. В противном случае дверь может упасть во время установки, что может привести к серьезной травме или смерти и/или повреждению двери.
ПРИМЕЧАНИЕ. Для высоты проема более 8 футов-8 дюймов закрепите нижнюю часть кронштейнов на направляющих плоскогубцами, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.
Шаг 5
Подъем подъемной двери в сборе
- A . Переместите двери и направляющие в направлении проема в стене так, чтобы нижняя часть направляющих располагалась рядом с косяками.
- Б . Равномерно поднимите дверцу в сборе, поворачивая ее вокруг нижней части направляющих. См. рис. 6.
Предупреждение
Два установщика должны поднять дверную сборку в положение против косяков. Направляющие не рассчитаны на то, чтобы выдержать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезной травме и/или повреждению двери. Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .
Этап 6
Направляющая и кронштейны для зажимов
- A . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, показанного в таблице 1.
- Б . Направляющие должны быть установлены по центру проема и на расстоянии ширины полотна + 1 дюйм, измеренном от задней части направляющей до задней части направляющей. См. рис. 7. Обе направляющие должны быть отвесными.
- С . Соответствующий крепеж должен быть установлен в каждом месте отверстия в кронштейнах и направляющих. См. таблицу 1.
Таблица 1: Крепления к стене для крепления кронштейнов и направляющих к косяку.
Товар | Косяк | Крепеж | Размер сверла |
Кронштейны и направляющие | Бетон или заполненный блок | Клиновой болт Powers 1/4″ x 1-3/4″ | Пауэрс 01314 |
Стальные конструкции | Винт TEKS 1/4”-14 x 1” | Нет | |
Стальная складная рама | Стежок 1/4”-14 x 7/8” Винт TEKS | Нет | |
Дерево | Винт с затяжкой 1/4”-10 x 1” | Нет |
Предупреждение
Дверь может упасть, если оба кронштейна не будут надежно закреплены на косяках. Все крепежные детали, которыми кронштейны крепятся к косякам, должны надежно входить в элемент конструкции или поверхность. Падение двери может привести к серьезной травме или смерти и/или повреждению двери.
*Примечание: приварка направляющих к косякам не рекомендуется
Шаг 7
Настройка начального натяжения пружины
- A . Поверните дверь на 1-1/2 оборота в направлении, при котором нижний стержень опустится через направляющие .
- Б . Крепко удерживая дверь за нижнюю перекладину, разрежьте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне. Направьте нижний стержень вниз в направляющие, остановившись сразу за зоной упора головки, и надежно удерживайте ее до завершения шага 7.
Предупреждение
Чрезмерное натяжение пружины может привести к серьезной травме или смерти. Установка, ремонт и регулировка должны выполняться обученным специалистом по системам для обслуживания раздвижных дверей с использованием соответствующих инструментов и инструкций. Рулонная дверца должна быть полностью открыта при регулировке. . Сдвиньте ограничитель головки изнутри каждой направляющей. См. рис. 8. Дополнительно: скользящие замки, монтируемые на нижней перекладине — Установка показана на рис. 9. Требуется установка стопорных зажимов двери. Неправильная установка зажимов может привести к тому, что полотно ворот выйдет за пределы направляющих, что приведет к повреждению ворот и/или травмам Предупреждение
Шаг 10
Проверка работы подъемной дверцы
Шаг 11
Регулировка натяжения пружины
