Простой способ установки электрического духового шкафа
Достоинство электрического духового шкафа по сравнению газовым заключается в более широком диапазоне возможностей. Его можно использовать в доме с газом как электрогриль, микроволновку и, собственно, духовку. В то же время подключение модели, работающей от электричества, допускается производить без вызова специалиста, что также является плюсом данного варианта. Не знаете, как подключить электрический духовой шкаф к сети самостоятельно? Далее мы предоставим не только сущность электромонтажа, но и пошаговую технологию установки в кухонном гарнитуре!
- Шаг 1 – Определяемся со способом монтажа
- Шаг 2 – Устанавливаем корпус на место
- Шаг 3 – Производим электромонтаж
Шаг 1 – Определяемся со способом монтажа
Первое, что нужно определить, это следующие моменты:
- Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя.
- Какая мощность техники? Если мощность не выше 3,5 кВт, допускается применять подключение к розетке. В противном случае рекомендуется вывести отдельный силовой провод от распределительной коробки, с помощью которого и необходимо подключить электродуховку.
- Выдержит ли электропроводка в доме такие нагрузки? Продолжаем вопрос мощности электрического духового шкафа и определяемся, насколько подходящая проводка разведена по дому. Если Вы живете в хрущевке, при этом замена электропроводки в квартире не производилась, конечно же, кабель не выдержит токовые нагрузки свыше 3,5 кВт и придется полностью менять трассу проводки. Если же Вы недавно делали ремонт и уверены в том, что жилы кабеля выдержат силу тока в пределах 16А, можете не беспокоиться и переходить к монтажным работам. Тут же следует отметить, что проводка обязательно должна иметь заземление. Подключение электрического духового шкафа с вилкой без заземления производить запрещено.
Подключение электрического духового шкафа с вилкой без заземления производить запрещено.Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

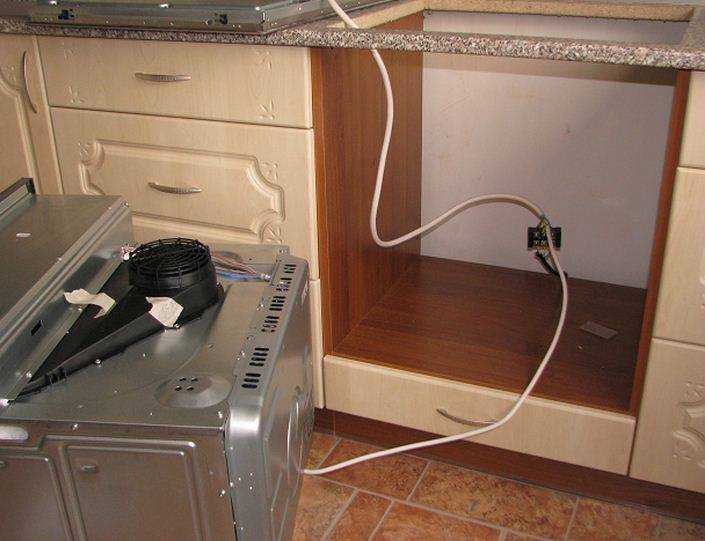

Шаг 2 – Устанавливаем корпус на место
Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.
Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!
Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости.
Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:
- Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
- Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
- От задней стенки дистанция должна быть не менее 4 см.
- Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!
Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:
Правильная установка в кухонный гарнитур
youtube.com/embed/8pS69oVPeW8″ allowfullscreen=»allowfullscreen»> Шаг 3 – Производим электромонтаж
Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.
Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».
Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки.
Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.
Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!
В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!
Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:
Вариант 1 — подключение через розетку
youtube.com/embed/83vmswSWF24″ allowfullscreen=»allowfullscreen»> Вариант 2 — подключение электродуховки и варочной панели
Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!
Установка электрического духового шкафа
При обустройстве зоны приготовления пищи на кухне особое внимание стоит уделить технике, которую предполагается устанавливать. Немецкая компания Krona предлагает пользователю большой выбор кухонных вытяжек с различными типами установки, варочных панелей и духовых шкафов. Современные пользователи все чаще отказываются от такого прибора как кухонная плита и отдают предпочтение двум раздельным устройствам. Преимуществом такого выбора является тот факт, что их можно устанавливать в любом месте кухни.
Существует, так называемый, островной тип оформления зоны готовки. Также отдельный духовой шкаф можно разместить на уровне груди. Это значительно упрощает процесс его использования, придает кухне изысканности, а интерьеру современности. В этой статье мы поговорим о том, как правильно установить и подключить электрический духовой шкаф.
Размеры духовых шкафов Krona
Монтаж духового шкафа предусматривает собой частично встраиваемую установку. Это значит, что сам прибор устанавливается внутрь кухонной мебели, а пользователю доступна лишь его фронтальная часть с дверью и панелью управления. Компания Крона выпускает духовые шкафы разных размеров. Каждый пользователь может подобрать себе духовку исходя из собственных потребностей и вместительности кухни. Существуют стандартные устройства размером 60 на 60 сантиметров. Однако если в кухне недостаточно места для инсталляции такого прибора, то стоит обратить внимание на узкие модели шириной всего 45 см. Если монтаж производиться на уровне груди, то довольно удобным решением может быть духовка стандартной ширины, но при этом высота ее будет меньше (около 46-ти см).
Место для установки духового шкафа
В большинстве случаев производители кухонной мебели сразу проектируют конструкцию так, чтобы было место для установки духового шкафа. Если вы делаете кухню на заказ, то при разработке дизайн-проекта, стоит указать в каком месте вы хотели бы разместить бытовые приборы. Также необходимо заранее указать каких размеров технику вы планируете туда установить. В отличие от газовых духовых шкафов, электрические менее требовательны к месту инсталляции. Основное требование к монтажу заключается в правильности подготовленного места и возможности электрического подключения. Таким образом, можно заметить, что обустройство зоны готовки должно иметь комплексный подход. Это значит, что на стадии ремонта стоит позаботиться о наличии электричества в нужных местах. В мебели нужно предусмотреть места для установки и одновременно с этим определиться с выбором техники, чтобы точно знать ее размеры.
Подключение электричества
Духовой шкаф и варочная панель — довольно мощные потребители.
В домах, где нет газа, для подключения электроплиты всегда выделяется отдельная электрическая линия, идущая напрямую в распределительный щиток. Если дом или квартира не имеет электрической разводки, то такую линию необходимо сделать самостоятельно. При подключении духового шкафа и варочной панели потребуется кабель сечением 2,5 мм2. Он должен иметь три жилы, чтобы обеспечить заземление. В распределительном щите необходимо установить отдельный диффавтомат номиналом 16А. Некоторые модели духовок могут создавать довольно большую нагрузку на электрическую сеть, поэтому иногда автомат может быть на 20А. Для того чтобы точно рассчитать необходимый ток срабатывания УЗО нужно знать характеристики конкретного устройства.
Большинство современных духовых шкафов подключаются в сеть при помощи обычной евровилки. Поэтому в месте предполагаемой установки прибора нужно установить розетку с заземлением. Выбор розетки для данного подключения также является задачей ответственной. Дешевая, некачественная розетка может греться, плавиться, что в конечном итоге может привести к пожару.
Установка духового шкафа
Сама по себе установка духовки в уже подготовленное место не должна вызвать сложностей. Большинство устройств подключаются к электросети, а потом просто устанавливаются в отведенную нишу. Лучше эту процедуру делать вдвоем, так как любое неосторожное движение может повредить прибор. Особенно помощь будет актуальной при установке устройства на уровне груди. При такой инсталляции довольно сложно будет самостоятельно все подключить, удерживая духовой шкаф на весу. Стоит также отметить, что во время установки духового шкафа розетка должна быть обесточена.
Встраиваемые духовые шкафы KRONA
Среди всех производителей бытовой техники наибольшее количество премиальных брендов выпускают свою продукцию в Европе. Немецкая компания KRONA уже много лет создает уникальные решения для дома и кухни. Встраиваемые варочные панели и духовые шкафы марки разрабатываются профессионалами с применением самых современных технологий. Духовки создаются из качественных материалов, выдерживают высокую температуру и могут работать на протяжении многих лет.
В интернет-магазине krona-russia.ru можно найти как газовые, так и электрические духовые шкафы. Техника выпускается шириной 45 и 60 см, что позволяет устанавливать ее в кухонную мебель. Объем внутренней камеры духовки может достигать 73,9 литров, а дверцы изготавливаются по технологии «Холодный фронт» с двумя или тремя стеклами. Для управления работой духового шкафа можно применять переключатели или сенсорные панели. Пользователю доступно от 3 до 11 режимов работы и большое количество автоматических программ.
Доставка по России
Вы можете ознакомиться с ассортиментом магазина и заказать ту модель, которая придется вам по вкусу. Духовые шкафы «КРОНА» выпускаются в цветах: черный, белый, антрацит и слоновая кость. Также вы можете купить модель из нержавеющей стали. Доступен самовывоз товаров со склада в Москве и доставка по всем регионам России. Доставку осуществляет курьерская служба и независимые транспортные компании. На все модели из каталога действует официальная гарантия от производителя.
Подключение кухонной духовки
Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Дэйв Ронджи Резюме: Кухонная настенная электрическая духовка Установка с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.  |
Узнайте, чем делятся другие, на Спросите электрика:
Вы оказываете большую услугу обществу. Мы ценим все, что вы делаете. Спасибо. Спенсер из Франклинвилля, Северная Каролина.
Как подключить духовку: конфигурации с 3 и 4 проводами
Видео по электромонтажу Подключение шнура и розетки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «и подписывайтесь! 3-проводная конфигурация
В большинстве старых домов цепи кухонной духовки на 240 вольт были соединены трехжильным кабелем, состоящим из двух проводов под напряжением и заземляющего провода.4-проводная конфигурация
стиль=»очистить: слева»>
Для всех новых установок требуется 4-проводная цепь на 240 вольт, которая имеет отдельный изолированный нейтральный провод и отдельный провод заземления, а также 2 провода под напряжением соответствующего сечения в зависимости от устанавливаемой печи.
К счастью, большинство электрических духовок можно подключить к 3-проводной или 4-проводной схеме. В некоторых случаях, когда дом старше, чем новая электрическая духовка, вот что вам нужно будет сделать: Там, где провода подключены к электрической духовке, вам нужно будет установить соединительную обжимную втулку для соединения заземленного провода и Нейтральный провод, как показано на схеме 3-ПРОВОДНОГО ПОДКЛЮЧЕНИЯ ниже. Заземляющий провод крепится к металлическому каркасу электрической духовки внутри и обычно располагается внутри корпуса распределительной коробки духовки. |
Электропроводка для трех- и четырехпроводного подключения печи |
| ЭЛЕКТРОПРОВОДКА СТАРОГО ДОМА ЭЛЕКТРИЧЕСКИЕ ПЕЧИ | НОВАЯ ДОМАШНЯЯ ПРОВОДКА ЭЛЕКТРИЧЕСКИЕ ПЕЧИ |
| ВАЖНО: Следующие шаги применимы ТОЛЬКО в том случае, если на печи специально указано, что она может быть подключена либо для 3-проводного, либо для 4-проводного подключения. Для некоторых новых печей может потребоваться отдельный изолированный нейтральный провод И отдельный провод заземления только для 4-проводного соединения. | |
| | |
Показанная здесь печь может быть подключена для 3-проводного или 4-проводного соединения, как описано в прилагаемых спецификациях проводки. Обязательно ознакомьтесь с руководством по установке духовки
| ||||
Подробнее об электропроводке на кухне |
|
Каждое из этих устройств должно иметь свою собственную выделенную цепь питания, и они оба имеют свою собственную определенную мощность. Для водонагревателя требуется отдельная цепь на 30 ампер 240 вольт. Размещение водонагревателя в той же цепи, что и духовка, приведет к перегрузке цепи духовки и вызовет срабатывание автоматического выключателя.
Я обнаружил, что питание к распределительной коробке духовки (по отдельной цепи) выполнено из алюминия типа SE 8AWG, с двумя черными проводами и нейтралью, скрученной прядь изолированного типа. Насколько я понимаю, NEC позволяет мне установить новую 4-проводную духовку, с черным проводом духовки к черному, красному духовому шкафу к черному и бело-зеленому духовому шкафу к изолированному. Кроме того, я должен покрыть соединения антиокислительным составом и использовать специальные фиолетовые гайки. Это верно?
Должен ли я использовать блочное соединение с термоусадочной трубкой? Медный разрезной болт кажется громоздким? Даже самые большие проволочные гайки кажутся неуместными. Коробка 4″ достаточно большая, эти провода не очень гибкие. Я буду делать такой же тип подключения для индукционной плиты.
Все духовки не одинаковы, например, двойные духовки, самоочищающиеся духовки и духовки, расположенные в других странах, где напряжение также является фактором. Поэтому лучше всего получить информацию об электрической цепи и технические характеристики, которые можно найти на заводской табличке оборудования, прикрепленной к печи, или в руководстве по установке или инструкции, которые поставляются с новой печью.
| |||||||
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить проводку!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым. Спасибо за ответ на мой вопрос. Подробнее Комментарии Оставить комментарий |
Выбор и установка электрической плиты
Майкл Чотинер
Если ваша электрическая плита знавала лучшие времена и вы хотите заменить ее, у вас есть гораздо больше возможностей, чем в дни, когда единственным выбором была отдельно стоящая плита.
Современные стильные варианты включают отдельно стоящие, вставные и вставные конфигурации. Если вы хотите установить какой-либо из этих типов электрических плит самостоятельно, вам нужно знать несколько вещей о различиях между ними, чтобы вы могли правильно все настроить.
Разница между типами электрических плит:
Отдельно стоящие плиты бывают различной ширины (обычно 24 дюйма, 30 дюймов и 36 дюймов). Они отделаны спереди и по бокам, поэтому их можно устанавливать либо между шкафами, либо в конце ряда шкафов. Отдельно стоящие плиты обычно имеют высоту 36 дюймов от основания до поверхности для приготовления пищи (стандартная высота столешницы), а также имеют встроенную заднюю стенку.
Вставные плиты имеют ту же ширину, что и отдельно стоящие плиты, и предназначены для установки на пол, но их необходимо устанавливать между шкафами, поскольку их стороны не закрыты. Варочные панели выдвижных плит слегка приподнимаются по бокам и сзади, перекрывая столешницу, создавая более встроенный вид.
С практической точки зрения перекрывающаяся варочная панель предотвращает попадание жира и крошек в пространство между шкафами и прибором. Вставки не имеют встроенного фартука.
Вставные полки предназначены для размещения на платформе или раме между шкафами. Как и выдвижные плиты, у вставных есть грибовидные варочные панели, которые перекрывают столешницу по бокам и сзади. Скорее всего, вам нужно будет приобрести или сделать панель-заполнитель, которая соответствует отделке вашего шкафа, чтобы заполнить пространство ниже диапазона вставки.
После того, как вы выбрали правильный базовый стиль, который подходит для вашего помещения и вашей кухни, ваша работа еще не сделана! В каждой категории дизайна вы найдете широкий спектр функций, включая различные конфигурации горелок, одинарные и двойные печи, конвекционные и индукционные технологии, а также варианты автоматического приготовления.
Подготовка отверстия для установки
На рисунках ниже вы можете увидеть различия в проемах, которые должны быть подготовлены для каждого стиля диапазона.
Прежде чем устанавливать или переделывать существующие шкафы и столешницы, чтобы приспособить их к новому ассортименту, рекомендуется ознакомиться с инструкциями производителя по распаковке, сборке и установке. Дважды проверьте ширину и глубину вашего диапазона, измерив фактическое устройство.
Отдельностоящие и выдвижные плиты всегда опираются на регулируемые ножки, поэтому при необходимости легко выровнять и выровнять варочную панель со столешницей. Вставные и вставные плиты обычно требуют крепления с помощью предохранительных скоб, препятствующих опрокидыванию, которые поставляются вместе с устройством. Когда вы читаете инструкции производителя, обратите внимание, где должны быть расположены эти кронштейны, и убедитесь, что в проеме есть надежное место для их крепления к шкафам, стене и/или полу.
(иллюстрация автора выше)
(иллюстрация автора выше)
(иллюстрация автора выше)
Электрические требования вашего диапазона.
..Для всех электрических плит требуется отдельная цепь на 240 В, рассчитанная на 40 или 50 ампер, заканчивающаяся в распределительной коробке или розетке в пределах 4 футов от места, где будет располагаться плита. Если вы заменяете существующую электрическую плиту, вероятно, уже имеется соответствующая проводка. Если вы не уверены или устанавливаете новую линейку в новом месте, проконсультируйтесь с лицензированным электриком и попросите его изменить проводку в соответствии с требованиями применимых местных норм.
Электрические плиты могут быть подключены непосредственно к специальной цепи в утвержденной распределительной коробке или подключены к розетке на 240 вольт. Если ваша новая плита будет иметь прямое подключение, во время установки должен присутствовать лицензированный электрик. Но если розетка на 240 вольт уже установлена, можно безопасно и легко подключить шнур питания к плите и включить ее в розетку.
Подключение шнура питания к электрической плите.
..Шнуры питания прибора на 240 В доступны в комплектах с 3-проводной и 4-проводной конфигурациями. Все цепи на 240 вольт имеют два горячих проводника (обычно окрашенных в красный и черный цвета) и один нейтральный проводник (обычно окрашенный в белый цвет). 4-жильные кабели также имеют зеленый заземляющий провод.
Функциональная разница между 3-проводным и 4-проводным соединением заключается в том, что в 3-проводном кабеле цепь заземляется на нейтральный провод через кусок меди, называемый заземляющим звеном; с 4-жильным кабелем цепь заземляется отдельным проводом. С 1996 года Национальный электротехнический кодекс (NEC) требует отдельного заземления для подключения приборов к новым цепям, но если вы подключаете новый диапазон к существующей 3-проводной цепи, можно использовать 3-проводной кабель и заземление для подключения. нейтральный.
Если вы планируете самостоятельно подключить шнур питания к плите, проверьте наличие розетки и сравните ее с розеткой, показанной на рисунках ниже, чтобы убедиться, что вы выбрали правильную розетку.
(Примечание. В розетках на 240 В существует больше вариантов формы и расположения разъемов, чем показано здесь, поэтому рекомендуется сфотографировать розетку на месте и взять ее с собой, когда будете покупать электротовары. . Таким образом, вы сможете лучше подобрать вилку шнура питания к розетке. Также лучше найти шнур с прижатыми клеммами на концах провода, противоположных вилке, как показано на рисунках.)
Начните подключение шнура питания, найдя клеммную колодку — обычно сзади, в нижней части диапазона. Возможно, вам придется отвинтить крышку, чтобы получить доступ к клеммам. Чуть ниже открытых клемм вы должны найти пластину с большим круглым отверстием.
- Вставьте зажим для снятия натяжения в отверстие и частично затяните винты, чтобы зафиксировать его на месте.
- Проденьте конец шнура питания через зажим для снятия натяжения так, чтобы клеммы легко доставали до соединительных болтов на клеммной колодке.
- С помощью гаечного ключа снимите гайки с клеммных болтов.
- При работе с 3-жильным кабелем подсоедините черный провод к клемме слева, красный провод к клемме справа, а белый провод к центральной клемме. Убедитесь, что заземляющая перемычка, закрепленная зеленым винтом, касается центральной клеммы. Полностью наденьте провода на болты клемм, замените гайки и затяните их.
- При работе с 4-жильным кабелем ослабьте зеленый винт на клеммной колодке и отрежьте или удалите клеммную перемычку. Подсоедините красный и черный провода к клеммным болтам слева и справа соответственно и закрепите конец зеленого провода под зеленым винтом.
- Полностью затяните винты зажима для снятия натяжения.
- При отключенном на главном сервисном щите питании цепи диапазона вставьте шнур питания в розетку. Затем снова включите цепь на панели.
- Включите элементы управления плитой, чтобы убедиться, что горелки, освещение и таймеры включены.
После завершения и проверки электрического подключения установите новую плиту на место и убедитесь, что варочная панель выровнена.
