Уклон пола в ванной

Bathstudio.ru
Уклон пола в ванной

Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.

Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т.

д. В небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.

Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.

Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.

Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.

Плиточные полы с уклоном:

а, б — при одном и двух трапах,
в, г — с лотком при одном и двух трапах;
1 —горизонтальные участки покрытия,
2 — треугольный пандус,
3 — линия разруба,
4 — трап,
5 — линия водораздела,
6 — лоток,
7 — прямоугольные пандусы;

стрелками показано направление водостока

По материалам книги: Горячев В. И., Неелов В. А. Облицовочные работы — плиточные и мозаичные, а также сайта gardenweb.ru

Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.

Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;

Т100м — трап с прямым отводом условным проходом 100 мм, малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.

и обеспечивать водоотведение со следующими параметрами:

Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.

Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.

Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.

нормы и стандарты, устройство и разуклонка

Традиционный душ с поддоном в квартирах и загородных домах сменила модель с трапом. В такой кабинке высота бортика не превышает 1–3 см, а вода стекает по полу в отверстие или в незаметную канавку. Чтобы жидкость не задерживалась и не выходила за пределы стенок душа, нужно правильно рассчитать и сделать уклон пола.

Содержание

Каким должен быть уклон пола в душевой кабине
Как сделать нужный уклон в душе к трапу
Как укладывать плитку и её разуклонка

Каким должен быть уклон пола в душевой кабине

Точечный трап

Уровень пола в душе должен быть таким, чтобы вода не скапливалась, как в поддоне, а сразу же вытекала в канализационную трубу. Однако нужно учесть, что и сточная труба под полом душевой должна находиться под уклоном. Причем объем выводимой воды здесь больше, а значит и диаметр трубы должен быть больше, чем обычный, и угол наклона тоже должен превышать стандартный.

По стандартам СНиП для душа со смесителем уклон трубы должен составлять не менее 3 см на 1 погонный метр. Если это ванна, минимальный наклон составляет 2 см на погонный метр. Тем не менее величина ощутимая. Чтобы так установить канализационные трубы в ванной, нужно либо врезать их в стояк ниже, чем все остальные, либо поднять уровень пола в ванной. Обойтись только созданием подиума под душ нельзя.

Норма уклона душевого поддона из плитки составляет не менее 1 см, если ширина душевой площадки составляет 1 м. Если она больше и точек подачи воды 2, уклон увеличивают.

Однотонной плиткой

58.51%

Плиткой с рисунком

8.51%

Мозаикой

32.98%

Проголосовало: 188

Как сделать нужный уклон в душе к трапу

Уклон в душе к трапу выполняют с помощью плитки. Включает это не только облицовку. Душевой трап представляет собой конструкцию с принимающим желобом или отверстием, сифоном и каркасной рамой. При заливке пола вся конструкция должна оказаться под площадкой, включая и уклон канализационных трубы. Соответственно, сначала монтируют раму с сифоном и трапом, подключают коммуникации, а затем заливают площадку бетоном.

Уровень пола в ванной считается «нулем». Наклон площадки душа должен быть ниже нулевого уровня.

Есть несколько вариантов укладки плитки и размещения бортиков, решающих эту задачу. Выбирают в зависимости от типа трапа.

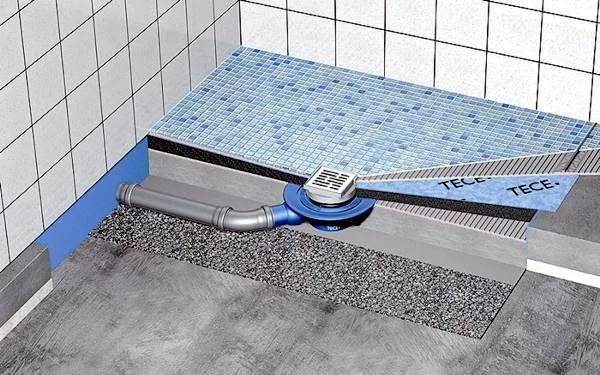

Точечный слив. Вода по задумке устремляется к круглому отверстию, которое размещается в центре душевой кабины. Собственно пол должен быть наклонен к центру с каждого угла площадки. Чтобы добиться такого эффекта, нужно рассчитать угол наклона к центру и каждый сегмент выложить отдельно.

Так как площадь душа невелика, работа не требует много времени. Однако рассчитать наклон нужно тщательно. Площадь сливного отверстия невелика и при недостаточном уклоне вода застаивается.

Щелевой трап

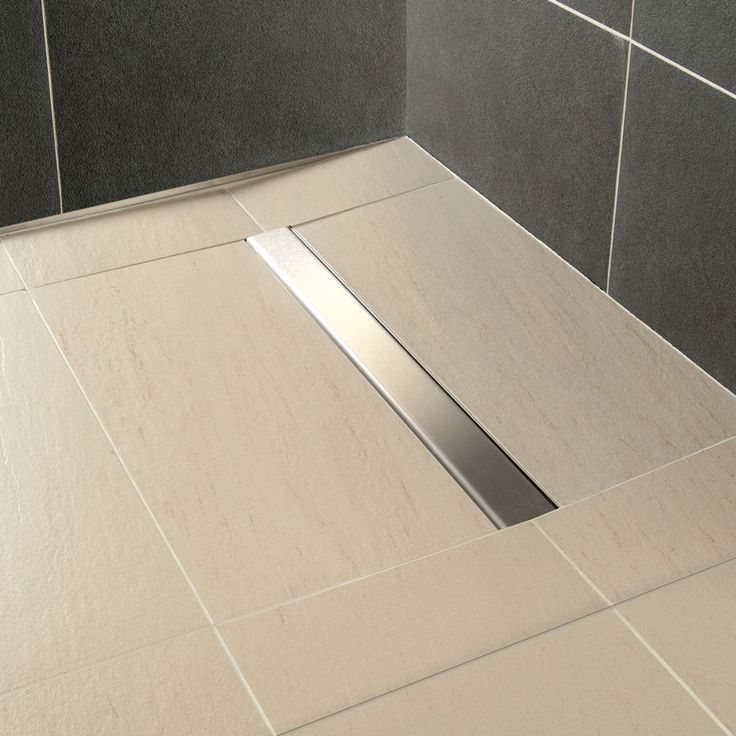

Щелевой трап выглядит более эстетично. Представляет собой желоб длиной в ширину поддона душа, обычно закрывается решеткой. При небольшой ширине он имеет большую площадь. Щелевой трап устанавливают у края площадки, очень редко – по центру. В первом случае к желобу наклоняют всю площадку под одним углом. Это делать намного проще и быстрее. Во втором каждый сегмент направляют к щели. Работа все же проще, чем при монтаже точечного трапа, так как наклонять нужно только 2 площадки.

Щелевой трап может быть размещен в стене. В этом случае пол наклоняют к желобу в стенке. Вариант эффектный и простой, так как нужно лишь немного изменить угол наклона при заливке бетонной стяжки.

Самый современный вариант – закрытый щелевой трап по периметру площадки. Открытая видимая щель кажется узкой или вообще скрыта от глаз, зато размещается по периметру и пропускает большое количество воды. В этом случае площадка душа кажется приподнятой. Уклон не нужен вовсе, так как жидкость все равно будет стекать с подиума.

Как укладывать плитку и её разуклонка

Разуклонка плитки к трапу в душе

Разуклонка пола к трапу рассчитывается еще до заливания поддона и до установки канализации. На расчеты влияют как тип трапа, так и размеры и форма плитки. И если залить площадку под щелевой трап достаточно просто, то укладка плитки к сливу в центре требует умения.

Задача расчетов – определить расположение переломов. Плитку придется подрезать, имея в виду, что от углов прямоугольной или квадратной площадки нужно уложить 4 сегмента с острым углом.

Если выкладывают пол в душевой мозаикой, можно обойтись без подрезки. Переломы здесь можно формировать как угодно.

Порядок работы:

Чертят площадку для душевой, соблюдая пропорции и размеры. Вычисляют и отмечают на рисунке, сколько нужно плитки для облицовки и как она укладывается – по горизонтали, по диагонали. Затем от каждого угла площадки к углам квадратного или прямоугольного отверстия прокладывают линии. По этим линиям плитку для отделки нужно разрезать.
Каркас и трап после установки лучше сразу жестко зафиксировать раствором. Иначе он может изменить положение во время заливки. Подключают канализационные трубы. Сразу же проверяют работу конструкции.
Заливку выполняют в 2 этапа. Сначала черновую – ее высота меньше проектной на 4–5 см. На высоте 3 см рекомендуется ее армировать сеткой.
Чистовой настил заливают после схватывания первого слоя. Тоже армируют кладочной сеткой. Заливают стяжку по маякам, которые указывают уклон.
Для маяков рекомендуют ставить ПН-профиль на саморезах. Если для черновой стяжки используют мокрый раствор, то после первичного схватывания саморезы вынимают, а углубления заделывают бетоном. Если применяют полусухой раствор, то достают профиль, а саморезы утапливают в массе. Следы разравнивают или заделывают.
Залитый поддон выдерживают 2 недели. Пропитывают обмазочной гидроизоляцией. Выбирают состав, долго сохраняющий эластичность. В противном случае верхний гидроизоляционный слой стяжки со временем начинает растрескиваться и душевой поддон протекает.
Под плитку площадку заливают тонким слоем плиточного клея или жидкого цемента с песком – 1:1. Размазывают кельмой на поверхности.
Нарезают плитку по чертежу. Нумеруют фрагменты, чтобы не запутаться.
Укладывают плитку начиная с края площадки. Если в душевой нет бортиков, важно, чтобы плитка на дно душа и кафель на полу в ванной плотно стыковались. Материал возле отверстия всегда можно подрезать, если речь не идет о керамограните.
Возле отверстия трапа плитка должна возвышаться над решеткой на 2–3 мм.
Швы между кафелем обрабатывают водостойкой затиркой.

Учитывать переломы и подрезать плитку не нужно, если душевая площадка имеет форму квадрата, а квадратное сливное отверстие установлено точно в центре.

Душ со скатом без поддона: насколько это практично

Одной из модных тенденций современного ремонта ванных и душевых является установка душа без поддона.

На самом деле использованная вода стекает прямо на пол, явно сделанный с небольшим уклоном. Такой дизайн, а точнее его отсутствие, выглядит очень стильно и современно. Однако насколько это практично и осуществимо в реалиях наших украинских квартир? Давайте разберемся.

В чем преимущества душа без поддона

Тенденция ставить душ без кабины и поддона стремительно набирает популярность в развитых странах Европы, в том числе получает все большее распространение в Украине. На это есть 3 основные причины:

Такую дешевую зону легче мыть, она довольно быстро сохнет сама по себе. Уборка, дезинфекция и другие бытовые процессы в душе без поддона проходят легко и просто, намного проще, чем мыть и сушить кабину с поддоном.
Пожилым людям, беременным женщинам, маленьким детям и инвалидам гораздо проще пользоваться душем, где вода стекает прямо на пол, чем закидывать ногу и лезть в высокий поддон. В случае с инвалидами душевая с уклоном – практически незаменимая вещь, так как малоподвижный человек может принять душ, сидя в инвалидном кресле или специальном сидении.
Безграничное поле для фантазии. Практически любую дизайнерскую идею, касающуюся ванной комнаты, воплотить в жизнь намного проще, если отдать предпочтение безбарьерной среде, в частности открытой душевой.

Как удалить воду

Главный вопрос в правильно оборудованной душевой без поддона – как удалить воду, сделать это качественно и недорого. Современные технологии предполагают использование лестниц или лотков , которые монтируются в стену или пол.

Лестницы – одна из самых простых и функциональных систем. Душевой трап состоит из сифона, воронки и патрубка, выводящего сточные воды в канализационный канал.

Такие лестницы оснащены фильтрами, улавливающими частицы, что способствует поддержанию гигиены и устранению засоров. Также на лестницах есть специальные предохранители, которые задерживают неприятные запахи из канализации, сохраняя воздух в ванной комнате чистым и свежим.

Лотки отличаются от лестниц, по сути, только большими размерами. Их можно монтировать в пол в центральной части, сбоку, у стены, если канализационная конфигурация предполагает трубу в плоскости стены.

Некоторые лотки можно резать прямо при монтаже, а другие имеют фиксированные размеры.

Хорошо зарекомендовали себя лестницы

и лотки с поворотными сифонами . Эта конструктивная особенность позволяет легко установить слив даже в ситуациях, когда доступ к канализационным стокам крайне затруднен.

Как сделать уклон пола для открытой душевой

Часто на 1 м длины канализационной системы приходится поднимать пол на 2-3 см. Этот расчет используется в качестве основного. Поднять уровень за счет бетонной стяжки, соответственно заведя угол в сторону лестницы. Если водоотвод планируется у стены, стяжку делают с уклоном только в одной плоскости. Стяжку пола несколько сложнее осуществить в случае, когда лестница установлена в центре помещения. При этом уклон в сторону лестницы должен быть равномерным со всех сторон.

После высыхания нанести слой гидроизоляции, что также необходимо на стены, примыкающие к душевой без поддона. Современный выбор гидроизоляционных материалов огромен: жидкие резины, мастики, рулонные материалы — все зависит от конкретного случая. Следующий этап – декоративное покрытие. Для ванных комнат и душевых используется плитка толщиной 8 мм, которая укладывается на слой клеевого состава 4 мм.

Чем толще используется плитка — тем толще должен быть слой клеевого материала. Рекомендуется выбирать плитку с противоскользящим покрытием. В целом проект реализуется даже в отечественных квартирах старой постройки при соблюдении технических требований.
