Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

1. туалетный домик с выгребной ямой,
2. биотуалет,
3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

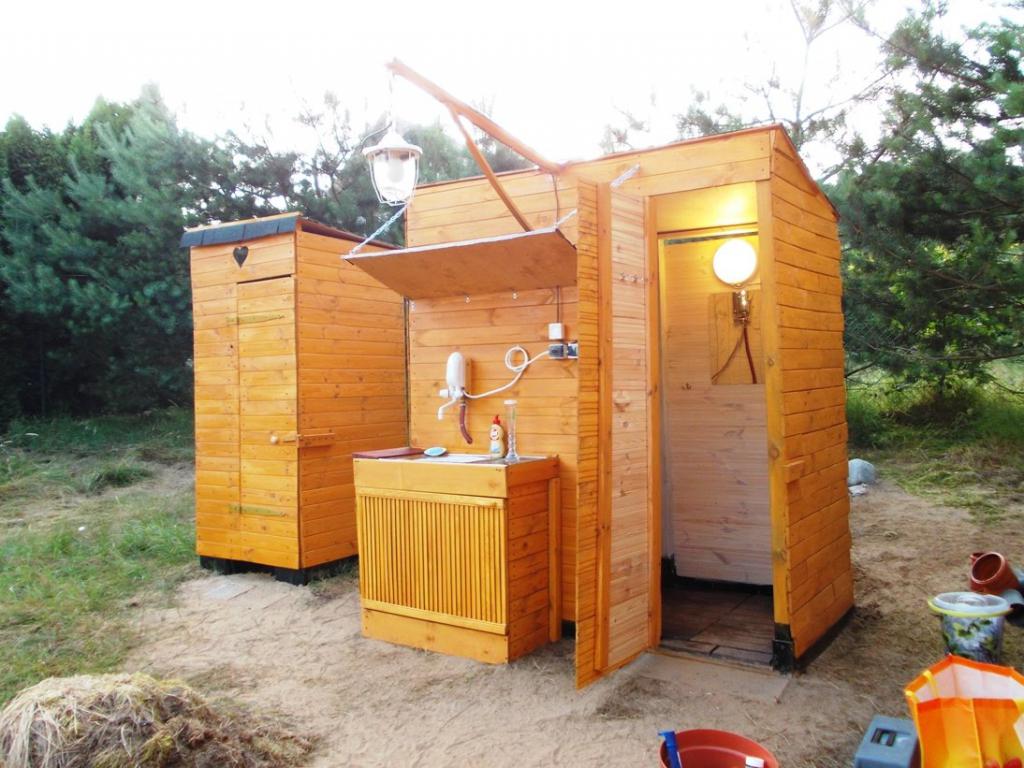

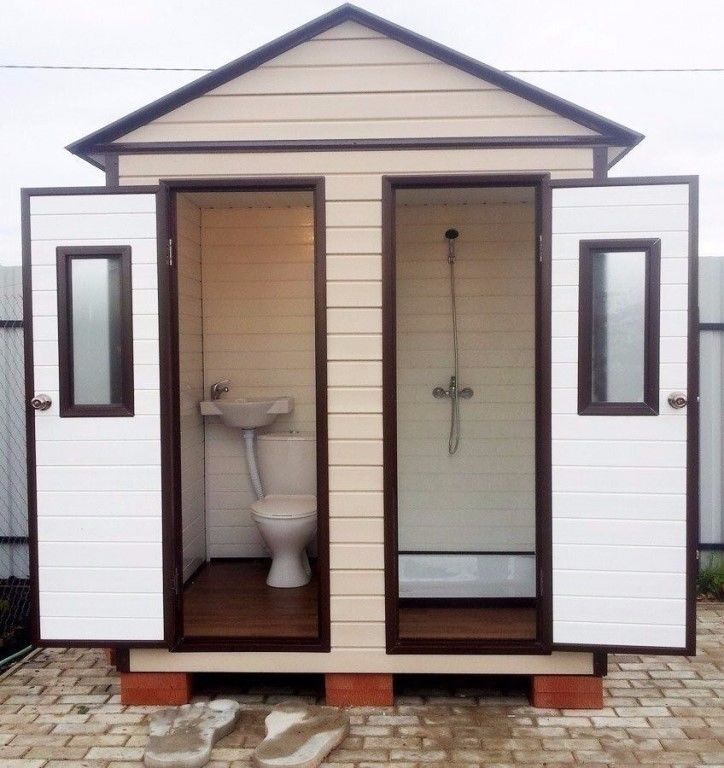

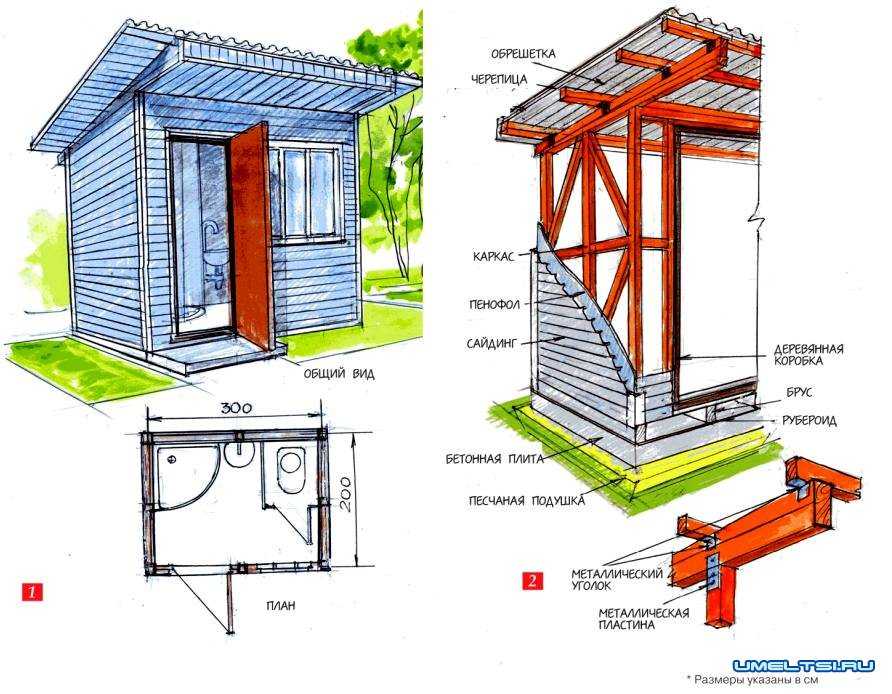

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.

3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.

4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.


Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

• Смотровая яма своими руками
• Варианты и примеры перепланировки однокомнатной квартиры
• Перепланировка двухкомнатной хрущевки
• Проекты бани с террасой и домов

Чертежи дачного деревянного туалета теремок для строительства своими руками: фото проектов с размерами

Первоочередной задачей при приобретении дачного участка является сооружение туалета. Конструкция этого сооружения не сложная, но тем не менее нужно сделать схематический чертеж дачного туалета, чтобы избежать нежелательных последствий при строительстве. Есть несколько видов санузлов для улицы, рассмотрим их подробно. Кроме этого, разберем пошагово, как построить деревянный туалет на даче своими руками.
Чертеж с размерами дачного туалета

Схема с размерами и проект дачного туалета

Вернуться к оглавлению

Содержание материала

• 1 Виды туалетов
  • 1.1 Люфт-клозет
  • 1. 2 Пудр-клозет
  • 1.3 Биотуалет
• 2 Кабинка с выгребным резервуаром
• 3 Выбор места под туалет
• 4 Кабинка туалетная
• 5 Фундамент или подпорки
• 6 Обшивка
• 7 В заключении

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.
Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи

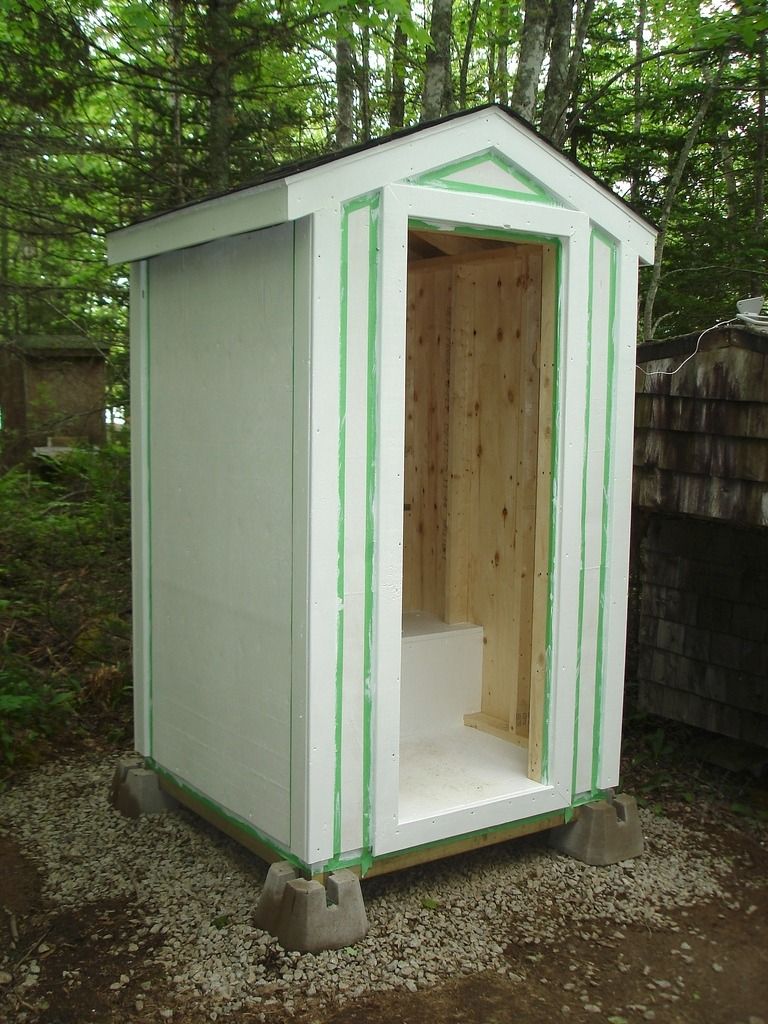

Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.
Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке


Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче


Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине. Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.
Проект туалета с выгребным резервуаром на даче


Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Вернуться к оглавлению

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

1. Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
   Готовый собранный туалет на даче

2. Туалет должна находиться в срытом месте за большим строением или в конце участка.
3. Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
4. При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке

5. Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева


Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

1. Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет

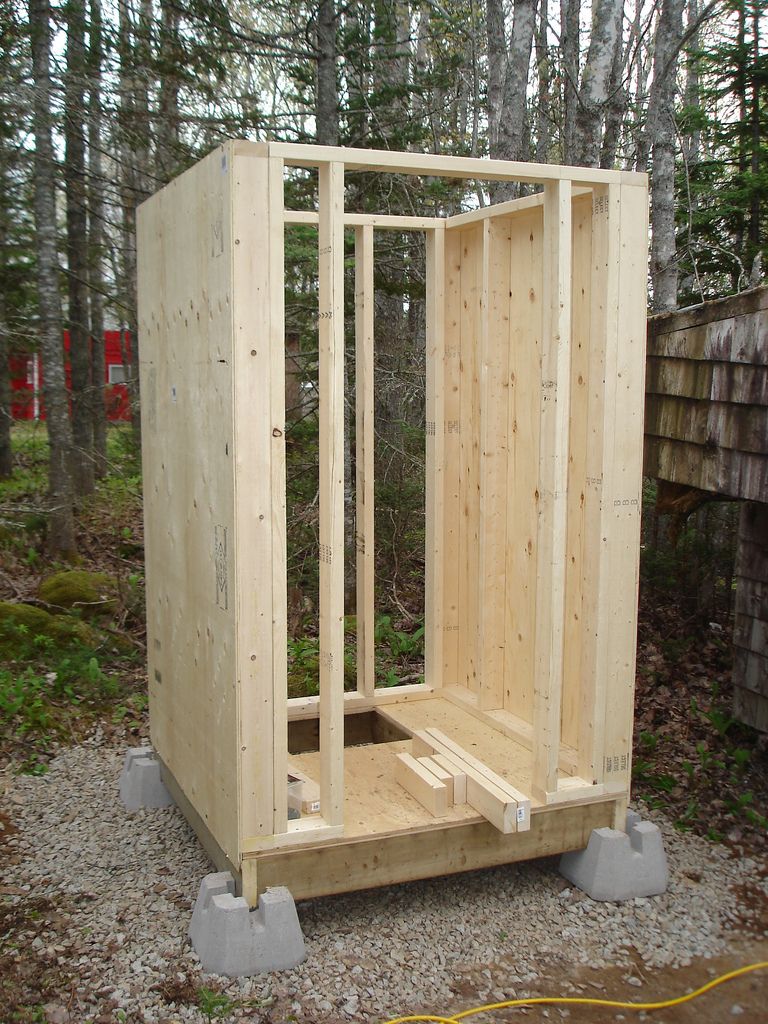

2. Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.


3. Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
4. На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
   Окончательная отделка уличного туалета
5. Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
6. Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
7. Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
8. Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

В заключении

Из перечисленного выше ясно, что строительство дачной уборной из дерева самостоятельно не составит труда. Какую конструкцию соорудить, решать хозяину, есть возможность просто выкрасить, или облицевать различным материалом. Если для вас это сложно, то можно приобрести готовый санузел для улицы по недорогой цене. Многие уже оценили удобство покупных туалетов.

проекты, чертежи, размеры. Размеры дачного туалета, чертежи и правила строительства

Содержание

1. Схема уличного туалета
2. Туалет типа «Шалаш» (треугольный)
3. Туалет в виде треугольной пирамиды или шалаш
4. Строительство по шагам
5. Кабинка с выгребным резервуаром
6. Дачный туалет из кирпича
7. Выбор материала
8. Виды и габариты «кабинетов задумчивости»
9. Выбираем подходящий тип проекта
10. №1 — классический дачный туалет с выгребом
11. №2 — пудр-клозет или сортир без ямы
12. №3 — туалет с компостной ямой
13. Чертеж туалета «Теремок»
14. Теплая уборная
15. Конструкция с выгребной ямой
16. Как высчитать объем выгребной ямы?
17. Избушка
18. Чертежи дачного туалета типа «Избушка»
19. Проекты уличных туалетов с чертежами и описанием
20. Самый простой вариант
21. Дачный туалет домик
22. Туалет шалаш
23. Туалет с душем
24. Как установить деревянный туалет
25. Какие действия следует провести для постройки туалета на даче своими руками
26. Правильное место для постройки
27. Особенности построения чертежа

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

Проект дачного туалета из дерева типа «Скворечник» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика. Причем, его можно использовать и как зимний вариант (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Пошаговая инструкция строительства уличного туалета тут.

Туалет типа «Шалаш» (треугольный)

Эта туалетная кабинка имеет вид треугольника. Боковые стенки одновременно являются скатом кровли. Построить такой туалет своими руками можно за несколько часов. Чертежи с примерными размерами даны на картинке ниже. В них можно и нужно вносить корректировки: все габариты даны для людей средней комплекции.

Чертеж дачного туалета типа «Шалаш» (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Если нужны более широкие двери, можно не раздвигать основание, которое в данном проекте и так немалое, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в туалетах «Шалаш» проводится только впереди и сзади. На боковые поверхности укладывают кровельный материал. Можно использовать любой, но неплохо смотрится мягкая черепица или полимерный шифер.

Имея чертежи треугольный туалет на даче построить проще простого

На фото справа обрешетка  сделана под листовой кровельный материал — использовали шифер из пластика — он есть разных цветов, стоит относительно недорого, монтируется просто — гвоздями с прокладками.

Если использовать планируете мягкий кровельный материал — рубероид, битумную черепицу или что-то похожее, обрешетку делайте сплошную — из листа влагостойкой фанеры, ДСП, ГВЛ. Их крепят к каркасу саморезами, сверху настилают кровельные материалы.

Про вентиляцию в уличном туалете и душе читайте тут. О том, как избавится от запахов написано в этой статье.

Туалет в виде треугольной пирамиды или шалаш

Туалет в форме треугольной пирамиды, напоминающий шалаш, изготовить проще, чем «теремок». При этом необычность его формы привлекает многих.

Людям старшего поколения постройка напоминает известный ленинский шалаш. «Мораль сей басни такова»: посещать заведение вдвоем не следует, иначе получите подтвержденный историей результат.

Значительная площадь стен данной конструкции – кровля. Значит, боковые стенки закрываются очень быстро двумя листами профнастила стандартной ширины и необходимой длины. Досок потребуется совсем немного, причем длинных — еще меньше.

Строительство по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такая схема туалета для дачи наиболее проста в исполнении.

Перед началом работ производится разметка положения будущего сооружения на местности.

1. Выполняется фундамент. Часто для установки домика рекомендуют ленточные конструкции, но многие специалисты для легких построек более практичным называют столбчатый фундамент. Самый простой способ его устройства – установка в грунт асбестовых труб, в которые заливается раствор и до его отвердевания устанавливаются вертикальные деревянные опоры.

Важно контролировать положение последних по уровню, следить за тем, чтобы в процессе набора прочности бетоном не произошло смещение.

Устройство фундамента по этой схеме имеет свои нюансы:

• Асбестовые трубы перед установкой покрывают гидроизоляционным слоем.
• Установку вертикальных опор выполняют после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
• Глубина погружения опорных труб зависит от типа грунта и в среднем составляет 0,5-0,7 м, но для нестабильных песчаных почв глубину целесообразно увеличить.

2. Сооружается каркас будущей конструкции туалета. Проще всего для этой цели использовать брус 100х100 (50) мм и метизы для дерева. Для защиты от влажности и гниения брус можно обработать пропиткой или прогрунтовать и покрасить. Основательность строению обеспечит металлический каркас, однако, для его сооружения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

• несущие вертикальные опоры (передняя пара длиннее задней для обеспечения наклона крыши),
• две горизонтальные рамы-обвязки – для установки крыши и на уровне стульчака,
• диагональные брусья по сторонам сооружения для придания конструкции жесткости,
• опоры и горизонтальная часть дверного проема.

3. Выполняется обшивка каркаса туалета с наружной стороны и внутри. В качестве материала можно выбрать:

• доски (оптимальная ширина – 30 см),
• фанера,
• профнастил и др.

4. Устанавливается гидроизоляционный слой и основной материал крыши.
5. Навешивается дверь, которая предварительно снабжается щеколдой и небольшим окошком для доступа света в помещение (или окошко можно сделать в пространстве над дверью).
6. Монтируется освещение.
7. Оснащение туалета включает в себя установку сиденья и крышки, полочек для принадлежностей, умывальника и пр.

Кабинка с выгребным резервуаром

Очень часто создают на даче подобную конструкцию. Принцип ее сооружения яма для отходов сооружается непосредственно под домиком.

Проект туалета с выгребным резервуаром на даче

Это не совсем комфортное сооружение, но простота конструкции и небольшие денежные вложения в строительство делают эту модель востребованной и популярной.

При заполнении ямы на 2/3, ее откачивают. Есть некоторые недостатки этого сооружения: неприятные запахи в теплую погоду; загрязнение грунта.

Важно! При нахождении донных вод рядом с поверхностью, яма с отходами должна быть полностью герметичной, для предотвращения загрязнений.

Дачный туалет из кирпича

Лучший способ пошагово построить дачный туалет своими руками – из кирпича. Такое сооружение надежнее и долговечнее деревянного. Строительство потребует немало времени и усилий, но конечный результат будет просто отличным.

Несмотря на скромные размеры, туалет из кирпича весит много. Поэтому ему необходим надежный фундамент. Дачный кирпичный туалет своими руками строят так:

1. Выкапывают углубление в земле. Глубина – от 40 до 50 см, ширина – на 15 см больше, чем размеры будущего строения.
2. На дно ямы высыпают песок. Толщина слоя – до 5 см. Песок выравнивают и увлажняют водой.
3. Ставят опалубку из досок, фанеры или шифера.
4. Если грунт зыбкий и ненадежный – проводят армирование. Для этого будет достаточно 4 прутов арматуры, воткнутых в яму поближе к углам.
5. Заливают бетоном так, чтобы он возвышался над землей на 10 см. Оставляют на 2 недели, чтобы фундамент надежно застыл.
6. Смазывают периметр фундамента цементным раствором, выравнивают и выкладывают первый ряд кирпичей. Чтобы туалет был прямым и устойчивым, стоит пользоваться уровнем.
7. Продолжают выкладывать слои кирпичей, пока высота туалета не достигнет от 200 до 220 см. При этом нужно оставить в одной из стен дверной проем – его ширина от 60 до 80 см в зависимости от габаритов двери.
8. Для крыши делают простую обрешетку из деревянных брусков, а затем покрывают любым материалом. Лучше всего смотрятся черепица и шифер.
9. Из досок делают дверную коробку, прикрепляют шарниры и вешают дверь.

Сидение устанавливают уже постфактум. Как правило, его просто сколачивают из прочных досок, ставят пластмассовую «седушку» и прочно прикрепляют к стенам и полу.

Выбор материала

Еще одним важным моментом является определение материала, который будет использован для наружной части, а также вид самой кабинки. Туалет на даче своими руками может изготавливаться из:

• металлопрофиль. Основа изготавливается из дерева или профильных труб из металла, которые соединены друг с другом сварочным способом. Затем основа ошивается листами металла. Данный материал также покрывается специальным составом, которое защищает дачный туалет от отрицательного воздействия повышенной влажности. Основное преимущество использования профнастила – возможность быстрого сооружения;
• кирпич. Подобные туалеты способны эксплуатироваться в течение длительного периода, однако предполагают достаточно трудоемкую и дорогостоящую установку. Строение обладает большой массой и может устанавливаться только на фундамент, поэтому потребуется сделать ленточную или столбчатую основу.
• доски являются самым распространенным вариантом для туалета на даче. Основные преимущества – доступность и низкая стоимость, возможность реализации различных видов дизайна, мобильность. К недостаткам можно отнести только подверженность досок негативному воздействию влаги, однако на сегодняшний день существует множество способов, чтобы свести этот недочет к минимуму. Например, эксплуатационный срок можно существенно увеличить, если нанести грунтовку и покрасить. Если владелец не желает портить натуральный вид дерева, то существуют многочисленные прозрачные составы, которые отталкивают влагу.

Виды и габариты «кабинетов задумчивости»

Размеры дачного туалета бывают разными. На эти параметры влияют особенности строения, его расположение, наличие либо отсутствие выгребной ямы. Основные типы конструкций:

1. Традиционное «деревенское» сооружение, оборудованное выгребной ямой.
2. «Люфт-клозет». Здесь тоже присутствует яма для нечистот, но она абсолютно герметична. Такой туалет обязателен, если место, отведенное для него, располагается близко к источнику воды, жилью. Если уровень грунтовых вод высок, «люфт-клозет» — единственный вариант.
3. «Пудр-клозет» — санузел с домиком, но без ямы. Ее заменяют пластиковым баком, бочкой либо ведром. С неприятными запахами воюют с помощью адсорбентов — припудривают содержимое емкости древесной золой или опилками, песком, торфом.

Обычные размеры туалета: высота от потолка до пола — 2000-2100 мм (для «шалаша» — 3000), там, где находится стульчак — 1900-1950. Сиденье унитаза возвышается над полом на 400-500 мм. Глубина строения — 1500 мм, ширина — 1200. Эти величины для домиков «шалашей» — 1500, 2000, для «избушки» — 1500, 1000 соответственно. Самая популярная модель «скворечник», она имеет односкатную крышу. Высота «фасада» — 2300 мм, задней стенки — 2000. Ширина и глубина — 1000 мм, это минимум.

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Чертеж туалета «Теремок»

Этот туалет имеет вид ромба. По сравнению с «Шалашом» строится он дольше, но и вид имеет более декоративный. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж туалета «Теремок» с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Ромбовидный домик для туалета на дачном участке смотрится неплохо. Снаружи оббить каркас можно распиленным пополам кругляком небольшого диаметра, вагонкой большой толщины, блок-хаусом, обычной доской. Если используете доску, прибивайте ее не встык, а накладывая на пару сантиметров на нижнюю, по типу еловой шишки. Можно, конечно, и встык, но внешний вид будет уже не тот…

Второй вариант: дачный туалет «Теремок» сделан со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с размерами (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Основная загвоздка в любом небольшой деревянном туалете — хорошо закрепить двери. Дверная коробка — самая нагруженная часть, особенно с той стороны, где крепятся двери. Для скрепления стоек двери с брусьями каркаса используйте шпильки — так крепление будет надежным.

Фото-иллюстрации: строит туалет на даче своими руками. Чертежи представлены выше

Из этой несложной, в общем, конструкции можно сделать уборную в любом стиле. Например, в голландском. Отделка простая — светлый пластик, поверх которого набиты характерные балки, прокрашенные морилкой. Обратите внимание, на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, жарко быть не должно)))

Дачный уличный туалет в виде голландского домика

Можно даже туалет «Теремок» превратить в царскую карету. Это не шутка…подтверждение на фото. Всего-то надо изменить форму и добавить несколько элементов декора, характерных для карет. Вот и получите туалет в виде кареты.

Уличный туалет-карета

Вот несколько фото процесса изготовления. В оригинале установлен биотуалет, потому постройка несложная: нет необходимости думать о яме и связанных с ней нюансах…но приспособить такую кабинку можно к любому типу…

Каркас характерной формы

Обратите внимание, форма достигнута благодаря установленным под углом доскам, а плавно сужающийся низ — подрезанными соответствующим образом опорам.

На подиуме устанавливают биотуалет

Короткими досками зашивают пол, затем начинают обшивку снаружи. Вверху карета имеет тоже плавный изгиб — вырезаете из коротких досок соответствующие направляющие, прибиваете их к уже имеющимся боковым стойкам и можно начинать наружную обшивку стен.

Обшивка стен

Внутри также обшивают вагонкой. Снаружи туалет-карета выбелен, изнутри древесина имеет естественный цвет. После остается декорирование и добавление характерных деталей — вензеля, раскрашенные золотом, фонари, «золотые» цепочки, колеса.

Покраска и декорирование

«Царские» занавески и цветы))) Поставлен даже рукомойник и небольшая раковина.

Вид изнутри на окна

После всех усилий имеем самый необычный в округе туалет. Мало кто может таким похвастаться…

Еще и чемоданы в багажнике))

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Конструкция с выгребной ямой

Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться.

Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.

Проект дачного туалета из дерева типа Скворечник

Кстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.

Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.

Что касается непосредственно постройки туалета, инструкция будет такой:

Туалет с выгребной ямой

• роется яма 1,5-2 м глубиной;
• стенки ее укрепляют досками, кирпичом или бетонными кольцами;
• внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
• дно бетонируется или засыпается щебенкой;
• щели конопатятся до герметичности.

Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.

На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.

По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.

Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.

Учитывают свойства грунта. Например, глинистый плохо впитывает воду, поэтому нужен больший объем резервуара. Песчаные и рыхлые почвы могут поглотить до 40% стоков в месяц, в этом случае яму можно сделать меньше.

Избушка

Избушка — самая сложная архитектурная форма дачного туалета. Потребует от вас изрядного количества материалов. Сэкономить на них точно не получится, так как требует большого количества подрезки. Зато полученная граненая форма позволяет сохранить тепло в холодное время года и справиться с неблагоприятными климатическими условиями. Популярность избушки как варианта дачного туалета обусловлена большим количеством дизайнерских вариаций, позволяющих вписать постройку в интерьер любого участка. Многие называют этот вид дачного домика иначе — теремок.

Чертежи дачного туалета типа «Избушка»

Самый распространенный, пожалуй, вариант

А вот здесь бока немного скошены — впрочем, впечатление это отнюдь не портит, скорее, наоборот, придает постройке оригинальный и более современный вид.

Проекты уличных туалетов с чертежами и описанием

Существует множество вариантов дачного туалета на приусадебном участке. Это могут быть как самые простые постройки, так и оригинальные произведения искусств. Чаще всего, владельцы дач останавливаются свой выбор на:

• простых моделях;
• туалете, совмещенным с душем;
• дачном туалете – домике;
• туалете — шалаше.

Каждый отдельный вариант имеет свои особенности строительства и подходит под разные ландшафтные дизайны. Форму постройки владельцы дач выбирают сами, а вот количество необходимого материала, рассчитывается исходя из размеров уличного стандартного туалета.

Самый простой вариант

Самым простым и бюджетным вариантом является традиционная деревенская уборная из древесины. В качестве основного расходного материала здесь можно использовать:

• осб плиты;
• вагонку;
• ДСП;
• доски;
• листовую фанеру.

К основным преимуществам простой модели уличного туалета стоит отнести:

• мобильность. При необходимости постройку легко и просто передвинуть с одного места на другое или разобрать;
• выгодную стоимость. Деревянный туалет самый доступный в ценовом плане;
• экологичность. Дерево не выделяет вредных токсинов. Главное, обработать его антисептиками и огнеупорными составами.

Самой простой моделью садового деревянного туалета среди дачников является скворечник. Он характеризуется односкатной крышей, высотой задней стенки до 2 м, шириной не менее 1 м.

Чтобы постройка прослужила как можно дольше, дерево раз в несколько лет покрывается новым слоем лака или окрашивается.

Дачный туалет домик

Этот вид туалета относится к довольно любопытной и оригинальной конструкции, где можно проявить полный полет фантазии. Если сравнить его с другими моделями (например, шалашом, скворечником, избушкой), он окажется самым теплым и комфортным в эксплуатации. Помимо этого строение является прочным, надежным и долговечным. А тратится на него столько же времени, сил и финансов, сколько и на сооружении менее комфортного и не такого теплого скворечника.

Туалет шалаш

Такое строение отличается эффектным внешним видом. Строительство туалета – шалаша начинается с обустройства выгребной ямы. По углам ямы делаются небольшие углубления для размещения в них бетонных блоков. На данном этапе строительства важно строго соблюсти точную геометрию. Конструкция обязательно должна быть прямоугольной.

Размеры дачного туалета шалаша могут быть следующие:

• ширина постройки до 2 м;
• высота – 2,4 м;
• глубина – 1,2м.

Внимание: так как шалаш собирается из досок и бруса, все материалы перед сборкой необходимо обработать антисептиком.

Туалет с душем

Комбинирование с душем часто используется как дачниками, так и владельцами частных домов. Внешне постройка представляет собой небольшой домик с двумя дверями. С одной стороны в нем находится летний душ, с другой – уборная. Многие считают, что сооружение такого здания не оправдывается финансовыми затратами. Но ведь душ, как и туалет, обязательно должен присутствовать на участке. Следовательно, строить его придется все равно. А сооружая совместный душ с туалетом можно сэкономить финансовые расходы за счет одной смежной стены между постройками.

В заключение стоит отметить, что способов сооружения дачных туалетов существует масса. Все они отличаются по габаритам, типам конструкций, формам, дизайнам, материалам изготовления. Не важно, на каком варианте вы остановили свой выбор, главное, чтобы садовый туалет гармонично вписался в окружающую обстановку и если не стал ее ярким акцентом, то хотя бы не испортил внешний вид двора.

При строительстве не стоит бояться экспериментировать. Проявляя свой полет фантазии, распечатывая интересный чертеж дачного туалета с размерами из дерева с размерами, можно создать действительно эксклюзивную постройку на участке, вызывающую восторг и восхищение не только среди ваших родных, но и среди соседей.

Как установить деревянный туалет

1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.

Шлифуем пол

Вырезаем и сбиваем брусья

Крепление шва шпилькой Советуем  Еврокуб: виды и размеры. Как применять на даче.

Крепление пола скобой

Прибиваем блок-хаус

Крепление дверной коробки шпилькой

1. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
2. Далее установите укосины по диагонали задней и боковых стен.

Диагональные распорки

1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

Набиваем обрешетку

Фиксируем ондулин

1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Завес

Окошко

Уборная готова

Ручка и засов

Уборная вид сбоку

Уборная вид сзади
  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Какие действия следует провести для постройки туалета на даче своими руками

Несмотря на первый взгляд, простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самой главной постройкой на участке является санузел, многие подтвердят, что за городом, без него просто невозможно находиться.

Конечно, туалет, который построен на улице ничем не заменит комфортной уборной, он обеспечит лишь некоторые удобства. Но без него невозможно полноценно работать на приусадебном участке.

Санитарные нормы постройки туалета нужно знать и создавать постройку, заданную ими.

Строительство туалета не составляет особой сложности и не требуется привлекать специалистов.

Но в постройки нужно соблюдать некоторые особенности.

Основные нормативы:

• Удобное место под постройку туалета. Не удачное место может привести к загрязнению зоны вокруг сооружения, почвы, воды. Поэтому не соблюдение санитарных норм и незнание может привести к проблемам со здоровьем и к привлечению штрафов санитарной службы.
• Удостовериться что строительство не создаст неудобства соседям.
• Обдумать метод, как будет происходить опустошение выгребной ямы.
• Если уровень грунтовых вод высокий, то постройка туалета должна быть хорошо заделана, во избежание загрязнения воды.

Вариантов для выбора постройки туалета достаточно, но на выбор может повлиять:

• Бюджет, выделенный для постройки туалета;
• Частота использования данного сооружения;
• Уровень высоты грунтовых вод;
• Средства, выделенные на ремонт и утилизацию отходов.

Правильное место для постройки

Необходимо помнить, что существует достаточное количество различных норм и правил, которых нужно придерживаться для размещения клозета на улице. Основное правило, следуемое к соблюдению – создание условий, при которых будет осуществляться минимальный контакт отходов с грунтовой водой.

Правила размещения туалета на дачном участке

Перед тем, как сделать туалет на даче самому, важно изучить основные критерии, которых стоит придерживаться при выборе места его постройки:

• Необходимое расстояние от ближайшего водного участка должно быть не менее 30 метров. Если геолокация водоема находится ниже по уровню от постройки, то сооружение нужно перенести в другое место или же ниже источника воды.
• Расстояние от смежных ям таких, как подвал, погреб и так далее, должно быть не менее 15 метров.
• Расстояние от жилых построек или других сооружений должно быть не менее 8 метров.
• Расстояние от мест поселения или обитания животных – не менее 5 метров;
• Расстояние от насаждений – не меньше 1 метра.
• Расстояние от ограждения близлежащей территории – не менее 1 метра.
• При постройке дачного туалета нужно также учитывать направление ветров, чтобы не беспокоить неприятным запахом своих соседей.

Будьте бдительны. Перед сооружением туалета необходимо уточнить уровень грунтовых вод. Постройка возможно только при их уровне более 2,5 м под землей.

В случае невозможности построить выгребную яму, вследствие протекания грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфт-клозет или пудр-клозет. Альтернативным вариантом может выступать биотуалет. В подобных конструкциях отходы жизнедеятельности человека не коснутся грунтовых вод.

Требования к расположению построек на дачном участке, в том числе и туалетов

Внимание следует придать постройкам близлежащих колодцев или скважин, которыми пользуются ваши соседи.

Строгий учёт правил в соотношении построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость.

Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков.

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте.

Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара.

Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде.

Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место.

Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения.

Projects – World Toilet

India Today Conclave 2014: India Today Conclave – самая известная глобальная мыслительная платформа Индии. Присутствие Джека Сима на мероприятии и его речь о проектах в Индии в паре с болливудским актером Салманом Кханом собрали 150 000 долларов США и пожертвовали 40 000 туалетов для проекта в партнерстве с Care India. Среди участников съезда были национальные и региональные СМИ, а также ключевые лица, принимающие решения.



Международный съезд Ротари: Джек Сим выступил с вдохновляющей речью о санитарии перед 4000 лидеров ротарианцев на мероприятии в Сиднее с 1 по 4 июня 2014 года. В результате съезда Ротари поддержала проект в Камбодже.

SANISHOP:

Всемирная туалетная организация запустила SaniShop, наше социальное предприятие в области санитарии, в 2009 году. Рыночный подход к устойчивой санитарии позволяет местным сообществам улучшать свое здоровье и благополучие за счет доступа к санитарии, а также улучшения средств к существованию. SaniShop ориентируется на сельские районы в развивающихся странах с низким уровнем санитарии. Во всем мире из 1 миллиарда человек, практикующих открытую дефекацию, 9 из 10 проживают в сельской местности. В настоящее время SaniShop работает в Камбодже и Индии, а новый проект запускается в Мозамбике.



Бизнес-модель SaniShop расширяет возможности местных предпринимателей, которые стимулируют спрос в своем сообществе посредством продаж и информационных мероприятий. Туалеты изготавливаются и поставляются местными каменщиками, прошедшими производственное обучение в SaniShop. В 2014 году SaniShop в Камбодже и Индии продал около 5000 туалетов.



Ключами к успеху социальной бизнес-модели SaniShop для устойчивой санитарии являются:

• Социальный маркетинг: Успешный маркетинг санитарии требует вмешательства как на уровне домохозяйства, так и на уровне сообщества. Лидеры деревень и влиятельные лица участвуют с самого начала.
• Возможности: общественные мероприятия по распродажам и распродажи от дверей позволяют покупателям получить доступ к качественным и доступным продуктам, информации, местным каменщикам и материалам. Кроме того, торговые агенты предоставляют послепродажное обслуживание.
• Без лишних хлопот: упрощает процесс покупки уборной за счет предоставления клиентам универсального магазина с доставкой, что экономит их время и деньги.
• Отказ от посредников: Мы решаем вопросы цепочки поставок и обеспечиваем доступность, изготавливая собственные туалеты, обращаясь напрямую к поставщикам и закупая оптом.
• Наращивание потенциала: обучение местных каменщиков производству туалетов, обучение торговых агентов санитарным нормам, проведение торговых мероприятий и мотивация к изменению поведения, а также деловые навыки.

SaniShop Combodia:

Всемирная туалетная организация SaniShop Cambodia работает в нескольких провинциях Камбоджи с 2009 года. Текущий проект сосредоточен в одной провинции: Кампонгчнанг, примерно в 90 км от Пномпеня.

Камбоджа имеет очень высокий уровень открытой дефекации и плохое санитарное обслуживание. В сельской местности, где работает SaniShop, 77 процентов людей по-прежнему не имеют улучшенных санитарных условий, а 69 процентов практикуют открытую дефекацию.

В Камбодже магазином Sanishop управляет Всемирная туалетная организация. У нас работает региональный менеджер и 2 районных менеджера, которые курируют торговых агентов и каменщиков, прошедших обучение в нашей команде SaniShop.

В 2014 году SaniShop Cambodia продала 1893 унитаза, а также 176 туалетных надстроек.

Наряду с достоинством, удобством, здоровьем и благополучием, новый унитаз также часто является предметом гордости для семей, которые покупают унитаз SaniShop. А для предпринимателей продажа туалетов — это шанс улучшить свои сообщества, повысив при этом свои средства к существованию.



SaniShop India

Половина населения Индии — около 600 миллионов человек — по-прежнему практикует открытую дефекацию. Правительство Индии запустило миссию Swachh Bharat (Чистая Индия) в 2014 году, взяв на себя обязательство построить 111 миллионов туалетов к 2019 году. .

Строительство туалетов в Индии не гарантирует их использования. Недавний опрос, проведенный институтом RICE, показал, что в 50 процентах домохозяйств с туалетом, построенным государством, по-прежнему был хотя бы один член, который испражнялся на открытом воздухе.

Модель SaniShop в первую очередь стимулирует спрос, обеспечивая при этом качественные и недорогие туалеты — подход, который является ключом к использованию туалетов после их установки.

В Индии ВТО в партнерстве с местной неправительственной организацией eKutir создала SaniShop в конце 2011 года. — предприниматели, которые работают напрямую со своими клиентами, чтобы продавать и распространять продукты SaniShop. В 2014 году SaniShop India продала туалеты 3000 домохозяйств.



Sanishop Mozambique

Мозамбик входит в первую десятку стран мира по количеству людей, испражняющихся на открытом воздухе. Кроме того, существует огромное неравенство в доступе к санитарии. В национальном масштабе только 19 процентов имеют доступ к улучшенным санитарным условиям, а в сельской местности только около 6 процентов населения имеют улучшенные санитарные условия. Показатели открытой дефекации по стране составляют около 40 процентов, а среди сельской бедноты — 96 процентов!

С 2014 по 2017 год SaniShop Mozambique будет развиваться в пригородных районах города Мапуту. Этот проект осуществляется в сотрудничестве с базирующейся в Мозамбике неправительственной организацией ESTAMOS, ACRA-CCS, и финансируется Министерством иностранных дел Италии.

В 2014 году ВТО сотрудничала с нашими партнерами eKutir вместе с ACRA-CCS, чтобы обучить нашего партнера из Мозамбика, ESTAMOS, организации SaniShop, включая два посещения проекта в Мапуту.





Устойчивая санитария в провинции Сием Рип:

сообщества, близкого к ним, благодаря устойчивой санитарии. Группа решила оказать влияние посредством санитарного проекта в трех камбоджийских общинах: деревнях Канчанг Куй, Йеанг и Прей Йеанг в провинции Сиемреап. Проект реализуется Sanishop Cambodia в партнерстве с ВТО и ротарианцами.

Команда начала работу с местными сообществами по установке 200 туалетов и проводит обучение местных жителей важности соблюдения правил гигиены, правильного использования туалетов и ухода за ними. SaniShop Cambodia проводит важные семинары по санитарии и гигиене с населением. Проект будет завершен в 2015 году.



Проект плавучего школьного туалета Камбоджа:

ВТО в партнерстве с Wetland Works! (WW!), социальное предприятие, базирующееся в Камбодже, для решения проблемы удаления сточных вод для плавучих деревень в крупнейшем озере Камбоджи, озере Тонлесап, с помощью революционного плавучего туалета под названием HandyPod. Для семей и детей, живущих там, человеческие отходы сбрасываются в тот же источник воды, который они используют для купания, стирки, приготовления пищи, плавания и питья, потому что туалеты недоступны для использования. Кроме того, в этих сообществах мало осведомлены об опасностях для здоровья, связанных с плохими санитарными привычками. Первым направлением сотрудничества стала установка плавучих туалетов и введение санитарно-гигиенического просвещения в четырех плавучих школах на озере Тонлесап. Проект был направлен на искоренение открытой дефекации в целевых школах путем поощрения учащихся к использованию гигиенических туалетов, повышения осведомленности о санитарии и гигиене в школах и сообществах в целом, а также стимулирования спроса на домашние туалеты.



Запущена краудфандинговая кампания StartSomeGood для поиска финансирования проекта школьного туалета. 103 сторонника приложили все усилия, чтобы проект стал реальностью, пожертвовав от 10 до 1000 долларов США, что составляет чуть более 16 000 долларов США. Благотворительный фонд Transparent Fish Fund пожертвовал еще 8000 долларов США, чтобы пополнить сумму, собранную в ходе кампании по сбору средств, помогая ВТО и Всемирной организации здравоохранения! для достижения желаемых результатов. По состоянию на декабрь 2015 года команда ВТО посетила озеро Тонлесап, чтобы провести предварительное технико-экономическое обоснование для проекта плавучего туалета, приняла участие в инициирующем сеансе всеобщей санитарии под руководством сообщества (CLTS) в плавучей деревне и провела базовые оценочные исследования. . Были определены школы-бенефициары, и в 2016 году начнется строительство систем HandyPod и проведение занятий по повышению осведомленности о гигиене9.0003



ПРОЕКТ CARE TODAY

На 13-м Конклаве India Today ВТО присоединилась к Care Today, чтобы поддержать сбор средств для своего проекта «Чистый туалет». Приблизительно 77,9 лакха рупий (115 879 долларов США) было собрано на строительство туалетов для женщин из малообеспеченных семей. Фонд Care Today выделил дополнительные ресурсы для начала строительства 700 домашних туалетов общей стоимостью рупий. 91 лакх (135 365 долларов США).

Фонд WTO-Care Today также установил партнерские отношения с благотворительным фондом Nageshwara Charitable Trust в Нагпуре, фондом Nanhi Chhaan в Гургаоне и Gram Vikas в Бхубанешваре и инициировал строительство 700 туалетов в сельских районах в районах Ramtek, Solan, Amritsar и Mayurbhanj четырех разных штатов. в Индии. По состоянию на июнь 2015 года строительство 496 туалетов завершены, остальные находятся на разных стадиях работ.

Компания Naanhi Chhaan построила в общей сложности 150 туалетов в Солане и Хамирпуре в Химачал-Прадеше и 50 туалетов в Амритсаре, Пенджаб. Проект направлен на расширение возможностей девочек и женщин с более широким доступом к образованию и трудоустройству и снижение показателей отсева в школах.

Благотворительный фонд Нагешвара в Нагпуре работает в племенных деревнях и построил 275 туалетов в 8 из 10 деревенских кластеров панчаята Паони Грам в квартале Рамтек района Нагпур, где доминируют племена. Проект увенчался успехом, и был достигнут статус свободной от открытой дефекации в 3 деревнях, а именно в Ситапуре, Ботия и Ванпаони, где все домохозяйства имеют туалеты и также пользуются ими. Организация планирует построить еще 225, которые помогут добиться статуса свободного от открытой дефекации в оставшихся деревнях.



СОТРУДНИЧЕСТВО со ШКОЛОЙ ОБЩЕСТВЕННОЙ ПОЛИТИКИ ЛИ КУАН Ю:



ВТО сотрудничала со Школой государственной политики Ли Куан Ю (LKYSPP) в проведении двух исследований на основе исследований по вопросам санитарии в округе Андхра-Прадеш. . Целью исследования является поддержка правительства штата в его усилиях по улучшению санитарии в сельской местности. Эти исследования лягут в основу будущей политики и программ изменения поведения в штате Андхра-Прадеш.



SWACHH BHARAT:

ЧИСТАЯ ИНДИЯ В октябре 2014 года премьер-министр Индии Нарендра Моди запустил миссию Swachh Bharat (Чистая Индия) с твердой решимостью добиться «чистой Индии» к 2019 году. уделяет огромное внимание инфраструктуре туалетов: к 2019 году будет построено 111 миллионов туалетов. Премьер-министр Моди лично настаивал на том, чтобы санитария была в центре внимания его администрации. \

Опрос, проведенный Исследовательским институтом сострадательной экономики (RICE), показал, что многие индийцы по-прежнему считают открытую дефекацию частью здоровой и добродетельной жизни и что более 40 процентов домохозяйств с работающим туалетом по-прежнему имеют по крайней мере одного члена кто предпочитает практиковать открытую дефекацию. ВТО тесно сотрудничает со своими партнерами и различными заинтересованными сторонами в Индии, чтобы поддержать приверженность страны прекращению практики открытой дефекации.

Swachh Андхра Миссия: Правительство штата Андхра-Прадеш Андхра-Прадеш (AP ) — штат на юго-восточном побережье Индии, где проживает 84 миллиона человек, а также одна шестая населения мира испражняется на открытом воздухе. Географически это 8-й по величине штат и 10-е место по численности населения в Индии. Из общей численности населения сельское население значительно превосходит городское: 70,4% и 29,6% соответственно. По данным правительственного опроса, 6,8 млн сельских домохозяйств не имеют туалетов.

Осознавая ситуацию на местах, правительство AP сформировало Swachh Andhra Corporation (SAC), чтобы избежать узких мест и ускорить выполнение программы. Основатель ВТО, г-н Сим, был назначен соучредителем миссии Swachh Andhra вместе с д-ром Кодела Шива Прасада Рао, спикером Законодательного собрания, г-ном Чандрабабу Найду, главным министром штата.



В июне 2015 года ВТО принимала делегатов из штата Андхра-Прадеш во главе с достопочтенным Кодела Шива Прасада Рао, спикером законодательного собрания штата Андхра-Прадеш, а также Шри Б. Раманджанеюлу, комиссаром Панчаят Радж и развития сельских районов штата Андхра-Прадеш. Делегация также встретилась с должностными лицами министерства иностранных дел Сингапура и г-ном Гопинатхом Пиллаи, специальным посланником в AP и послом по особым поручениям в Институте исследований Южной Азии, а также посетила храм Шри Шриниваса Перумал, один из старейших храмов в Сингапур, чтобы взаимодействовать с диаспорой телугу в Сингапуре и заручиться их поддержкой.

Впоследствии г-н Джек Сим и команда ВТО были приглашены в Андхра-Прадеш и совершили три визита в AP, чтобы встретиться с главным министром Н. Чандрабабу Найду и высокопоставленными правительственными чиновниками. В дополнение к посещению туалетов, построенных в рамках государственной программы, и консультированию правительства по его подходу к санитарии, ВТО работает с правительством по четырем основным направлениям: 1) наращивание потенциала и образование; 2) изменение поведения и деятельность по повышению осведомленности; 3) недорогие технологии и цепочка поставок; 4) устойчивые финансовые модели

ВТО продолжит тесное сотрудничество с правительством штата Андхра-Прадеш и SAC в 2016 году, чтобы обеспечить партнерство в области знаний, дать рекомендации по целостному подходу к санитарии, найти партнеров, внедрить пилотные проекты и помочь сделать штат образцовой санитарной моделью.

Проект туалета в Токио: невероятная коллекция художественных пространств

Спросите любого опытного путешественника, и большинство из них восхитится лирическим чудом технологии, которым является японский туалет. Для страны, которая уделяет так много внимания и значения концепции omotenashi  (гостеприимство), неудивительно, что традиционные японские туалеты должны позволить как жителям, так и посетителям почувствовать себя более чем желанным гостем в иностранном пространстве.

Район Сибуя в центре Токио настолько разнообразен, насколько это возможно. как крупный коммерческий и финансовый центр, здесь также находятся две самые загруженные железнодорожные станции в мире: станция Сибуя и станция Синдзюку. Теперь этот район добавляет не одно или два, а 17 обязательных к посещению мест в свой обширный список достопримечательностей.

Управляемый фондом Nippon, городским правительством Сибуя и Туристической ассоциацией Сибуя проект ТОКИЙСКИЙ ТУАЛЕТ был запущен в этом году, чтобы развеять распространенные заблуждения об общественных туалетах. В рамках этой инициативы в общей сложности 17 общественных туалетов в Сибуе преобразились от 16 творческих тяжеловесов, включая таких, как Тадао Андо , Шигеру Бан и Масамичи Катаяма . На сегодняшний день семь из них уже находятся в эксплуатации, а остальные планируется ввести в общественное пользование в 2021 году9.0003

Сочетая в себе выдающиеся стандарты гигиены Японии с уникальными конструктивными особенностями, эти общественные туалеты доступны для всех, независимо от пола, возраста или инвалидности, что еще раз демонстрирует возможности инклюзивного общества, особенно в стране, известной своей однородностью.



УЮТНЫЙ ПРИЮТ В ОКРУЖЕНИИ ДЕРЕВЬЯ

Дизайн Тадао Андо, фото: Сатоши Нагаре, предоставлено The Nippon Foundation

Спрятанный в парке Дзингу-дори среди рощи сакуры, дизайн Аямадори (что означает «укрытие, чтобы переждать дождь») был вдохновлен довольно милым изображением: лягушка, держащая зонтик из листьев лотоса. чтобы защитить себя от проливного дождя. Это стало основой закругленной крыши конструкции с выступающими карнизами, обеспечивающими затененное пространство, будь то дождь или солнце.

Андо известен своим минималистским дизайном, и Аямадори не разочаровывает, хвастаясь гладким изогнутым интерьером из нержавеющей стали. Цилиндрическая стена с вертикальными жалюзи не только обеспечивает вентиляцию, но и позволяет свету проникать через решетки. «Я стремился к тому, чтобы эта небольшая архитектура превзошла границы общественного туалета; стать местом в городском ландшафте, имеющим огромную общественную ценность», — объясняет он. «Для меня было жизненно важно создать пространство, которое было бы удобным и безопасным». С двумя отдельными входами, ведущими в мужскую и женскую кабинки, пользователи могут наслаждаться уединением, не чувствуя себя запертыми. Также есть «туалет для всех», в котором есть детский стульчик, столик для пеленания и приспособления для стомы.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation

Дизайн Аямадори также отдает дань уважения японской архитектуре с помощью выдающегося engawa . В традиционных домах engawa представляет собой окантовку пола без татами, обычно из дерева или бамбука. Он окружает дом, создавая «проход», который функционирует как крыльцо или солярий. В контексте этого туалета пространство под карнизом становится общей зоной отдыха для тех, кто ждет компаньона.



ЯСНО, ЦВЕТНО ПРОЗРАЧНО

Дизайн Shigeru Ban, фото: Satoshi Nagare, предоставлено The Nippon Foundation

Дилемма общественного туалета часто возникает у отчаявшихся пользователей: «Он занят? Я просто жду снаружи, как идиот, когда на самом деле внутри никого нет? Буду ли я груб, если позвоню, чтобы проверить?»

«Есть две вещи, о которых мы беспокоимся, когда заходим в общественный туалет, особенно в парк», — говорится в техническом задании на дизайн туалета известного архитектора Шигеру Бана.

«Первое — это чистота, а второе — есть ли кто внутри». Это послужило основой для его теперь уже вирусных прозрачных туалетов в общественном парке Хару-но-Огава и в мини-парке Йойоги Фукамачи. Когда они свободны, эти прилавки конфетного цвета прозрачны, что позволяет вам буквально видеть сквозь них. После блокировки смарт-стекло замерзает, становясь непрозрачным благодаря электрическому току, который выравнивает кристаллы в стекле. Ночью подсвеченное сооружение освещает парк, как гигантские фонари.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation

Однако возникает вопрос: насколько безотказно смарт-стекло? Некоторые жители Токио, опробовавшие прозрачные туалеты, выразили обеспокоенность по поводу возможной неисправности стекла (и, возможно, гардероба) в будущем и отметили, что они чувствовали себя неловко, хотя их нельзя было увидеть снаружи. Только время, кажется, покажет.



ЯРКИЙ МАЯК СВЕТА

Дизайн Takenosuke Sakakura, Фото: Satoshi Nagare, предоставлено The Nippon Foundation

Общественный туалет в парке Нисихара Итчоме, ранее малопривлекательный и редко использовавшийся, получил новую жизнь благодаря проекту выдающегося архитектора Такэносуке Сакакура. Туалет Andon получил свое название от andon , лампы, сделанной из бумаги, натянутой на коробчатую раму. Дизайн унитаза повторяет форму и эстетику моделей и ; ночью его стены пастельных тонов приобретают полупрозрачный свет, освещая пространство для прохожих.

«Мы подумали, что важно создать объект, который не только отвечает основным требованиям общественного туалета, таким как наличие достаточного количества туалетов для обеспечения разумного времени ожидания, но также предлагает уникальную привлекательность, которая побуждает больше людей использовать его, », — поясняется в брифе проекта. Таким образом, внутренняя часть каждой кабинки окружена матовым стеклом, на котором запечатлены узоры деревьев, чтобы вы чувствовали себя непринужденно, отвечая на зов природы.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation



СОВРЕМЕННЫЙ ЛАБИРИНТ И ТРАДИЦИОННЫЙ ТУАЛЕТ

Дизайн Масамичи Катаяма, Фото: Сатоши Нагаре, предоставлено The Nippon Foundation

Снаружи трудно понять назначение этой конструкции. Это может быть лабиринт, часть детской площадки или общественный туалет. Modern Kawaya, созданная Масамичи Катаямой из известной фирмы по дизайну интерьеров Wonderwall, тонко намекает на свою функцию со структурой из 15 случайно расположенных бетонных стен. В японском языке архаичное слово «туалет» — 9.0155 kawaya , буквальное значение которого — «речная хижина» или хижина, построенная над водой. Со времен неолита эти хижины часто строились из затвердевшей почвы или кусков дерева, связанных вместе.

Бетон имеет текстурированную отделку с маркировкой, напоминающую материал, который когда-то использовался для изготовления kawaya . Созданное для всех, это «неоднозначное пространство» столь же привлекательно, сколь и интригующе, позволяя людям взаимодействовать с объектом, органично вписывающимся в парк Эбису.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation



ТУАЛЕТ ДЛЯ КАЛЬМАРОВ В ПАРКЕ ОСЬМИНОГОВ

Дизайн Фумихико Маки, Фото: Сатоши Нагаре, предоставлено The Nippon Foundation

Восточный парк Эбису также известен как Парк осьминогов из-за яркого оборудования для игровых площадок. Поэтому для Фумихико Маки было вполне уместным спроектировать уборную, которая дополняла бы знаменитую горку парка. Так родился туалет кальмара. «Мы учитывали потребности самых разных пользователей, от детей до людей, идущих на работу. Поэтому мы хотели создать безопасное и комфортное пространство для всех», — говорит он.

Используя децентрализованную планировку, обеспечивающую хороший обзор всего объекта, четыре павильона имеют изогнутую белую крышу. Панели из матового стекла и продуманная архитектура способствуют вентиляции и естественному освещению, создавая яркую и чистую атмосферу. В наружную стену встроена скамейка, служащая зоной отдыха.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation



ПОДАРОК ​​СИБУИ РАЗНООБРАЗНЫМ НАРОДАМ

Дизайн Нао Тамура, Фото: SS Co.,Ltd. Ходзё Хироко

Этот общественный туалет, бросающийся в глаза на маленьком треугольном участке в Хигаси Санчоме, не собирается скрываться. Живя в Нью-Йорке, дизайнер Нао Тамура своими глазами видел, как ЛГБТК+-сообщество живет в согласии со своей сексуальной идентичностью. Почему чья-то идентичность должна диктоваться гендерно-ориентированными туалетами, которые они вынуждены использовать?

«Ванная комната — это место, где мы удовлетворяем физические потребности, общие для всего человечества, независимо от нашего возраста, национальности, религии, цвета кожи или половой принадлежности. По мере того, как мы вступаем в эпоху повышенной осведомленности, наши общественные пространства должны развиваться, чтобы эффективно удовлетворять наши бесконечно разнообразные потребности», — говорит Тамура. Имея это в виду, она создала три отдельных пространства, которые обеспечивают пользователям безопасность и конфиденциальность, защищая при этом их личные границы.

Красно-белая эстетика — дань уважения оригата , древний японский метод декоративной упаковки. Используется один лист бумаги, многократно сложенный, но никогда не разрезанный. Интерпретация Тамурой origata  расширяет дар понимания, воплощая дух гостеприимства по отношению к многонациональным посетителям Сибуи, предоставляя им безопасное пространство без суждений для ведения личных дел.

Авторы и права: Сатоши Нагаре, предоставлено The Nippon Foundation



ПОЧЕТНОЕ УПОМИНАНИЕ: ЯПОНСКИЕ ПОЮЩИЕ ТУАЛЕТЫ

Наши звуки тела нежелательны, но неизбежны, но каким-то образом японцы придумали оригинальный способ заглушить эти звуки. В 1980-х годах производитель туалетов TOTO изобрел Otohime (звуковая принцесса), чтобы помочь застенчивым японским женщинам облегчить свое тяжелое положение, связанное с воспроизведением «туалетных звуков». Чтобы не смущаться, женщины сливали в 2,5 раза больше воды, чем нужно, что было огромной тратой воды, особенно сразу после сильной засухи, с которой столкнулся южный город Фукуока в конце 19 века.70-е годы.

В настоящее время, по мановению руки, Otohime будет воспроизводить звук бегущей воды, позволяя посетителям туалета с облегчением облегчиться. В тех случаях, когда встроенная «серенада» недоступна, есть также Keitai Otohime (портативная звуковая принцесса), устройство с батарейным питанием, которое обеспечивает тот же эффект. Это не только маскирует любые нежелательные звуки, но и способствует экономии воды — беспроигрышная ситуация!

Эта статья была первоначально опубликована на китайском языке Sound of Life  4 декабря 2020 г.

Авторы и права на обложке: Сатоши Нагаре, предоставлено The Nippon Foundation



2 Писатель | Мишель Тан

Любительница всего необычного, Мишель питает слабость к динозаврам, видео с животными и сильному G&T. Мечта всей ее жизни — стать городской отшельником.

Унитаз, которым можно гордиться

Артикул

Безопасная и доступная санитария для всех благодаря бизнес-принципам и местным предпринимателям

ЮНИСЕФ

ЮНИСЕФ Бангладеш/2022/Пол

20 апреля 2022

Всякий раз, когда Эти просыпалась ночью от необходимости в туалет, она пыталась игнорировать дискомфорт и продержаться до утра. Как только в ее деревне в округе Кхулна Сатхира в Бангладеш рассвело, Эти попросила мать проводить ее до уборной с выгребной ямой на некотором расстоянии от их дома.

Единственный раз, когда 16-летняя девушка почувствовала себя в безопасности, когда справляла нужду, это когда ее мать стояла на страже возле туалета, который был едва защищен хрупким ограждением из мешковины. Внутри от запаха у Эти поперхнулась, даже когда она закрыла нос шарфом. И она всегда боялась поскользнуться и упасть в уборную, как когда-то ее бабушка, сломав ногу.

«Большинство туалетов в нашем селе грязные и нездоровые, установлены далеко от дома. В результате все люди моего возраста проходят через то же, что и я», — говорит Эти, добавляя, что стало еще тяжелее, когда у нее начались менструации, и ей нужно было чаще пользоваться туалетом.



Пропуск школы из-за диареи и дизентерии

Бангладеш значительно улучшил доступ к санитарии и почти полностью ликвидировал дефекацию на открытом воздухе. Но некачественные туалеты продолжают представлять угрозу для здоровья миллионов бангладешских детей. В сельских районах, таких как Eti, только треть домохозяйств безопасно утилизируют детские фекалии.

Многие туалеты являются общими, сломаны или плохого качества. У многих отсутствует водяной затвор, что означает, что фекалии подвергаются воздействию неприятных запахов и мух. По этой причине туалеты часто располагаются на улице, на некотором расстоянии от дома, что может быть небезопасно для детей и женщин.

Туалеты также регулярно затапливаются или разрушаются во время наводнений и циклонов, обрушившихся на Бангладеш, одну из наиболее уязвимых стран к изменению климата. Следовательно, переливающиеся отходы, полные патогенов, загрязняют источники питьевой воды и способствуют распространению болезней, многие из которых смертельны для детей.

Eti часто приходилось пропускать школу из-за диареи и дизентерии, вызванных плохой гигиеной, что также связано с состоянием семейного туалета. Ее пятилетний брат также был подвержен болезни. Но полгода назад ее отец, доктор Зиарул Сардар, модернизировал и улучшил их уборную, установив новые кольца и новую плиту с гидрозатвором. С тех пор никто из семьи не заболел, и Эти смогла продолжить учебу.

«Теперь я не болею, как раньше, и не прогуливаю школу. Я могу играть со своими друзьями и младшим братом. Я также могу помочь маме по хозяйству», — говорит подросток.

ЮНИСЕФ Бангладеш/2022/Пол Эти моет руки в своем доме в деревне Монохорпур, Сатхира, Бангладеш. Ее семья стала первой в своем сообществе, купившей улучшенный туалет у местных поставщиков в рамках проекта ЮНИСЕФ.

Более безопасные санитарные условия для всех, независимо от их дохода

Долгое время отца Эти беспокоило плохое санитарное состояние его семьи. Он видел, как от этого болели его жена и дети. Но Зиарул задавался вопросом, как он мог позволить себе лучшую уборную для семьи, когда все, что он зарабатывал, составляло 200 така (примерно 2,30 доллара США) в день в качестве поденного наемного рабочего.

Однажды, ища работу, Зиарул наткнулся на магазин, где продаются туалетные принадлежности. Хафизур, владелец, является одним из сотен предпринимателей, участвующих в поддерживаемом ЮНИСЕФ проекте по улучшению санитарии для более чем одного миллиона бангладешских домохозяйств к 2024 году. Программа «Расширение рыночных систем санитарии в Бангладеш» направлена ​​на достижение этой цели путем доступной для всех детей и доступной для их семей, какими бы скромными ни были их доходы. Один из способов — это финансовые субсидии в виде ваучеров на сумму 50 долларов, которые выдаются 70 000 беднейших домохозяйств на покупку туалета с двойной выгребной ямой.

Как участник программы, Хафизур прошел обучение по различным типам усовершенствованных туалетов, изготовлению деталей и получению материалов от компаний частного сектора. Он также узнал о бухгалтерском учете, обслуживании клиентов, стратегиях увеличения продаж и важности повышения осведомленности своих клиентов о соблюдении правил гигиены.

Применив эти навыки, Хафизур убедил Зиарула инвестировать в новые части уборной, которые он мог бы погасить в рассрочку. Он также объяснил Ziarul преимущества мытья рук водой с мылом. В общей сложности Зиарул потратил 3300 така (примерно 40 долларов) на туалетные кольца, трубы и новую плиту.

«Базовый туалет больше подходит для обычных домохозяйств и тех, у кого мало места и земли. Эти домохозяйства могут легко позволить себе выносной туалет», — говорит Хафизур. Этот тип туалета обеспечивает более безопасное удаление фекалий через трубы, соединяющиеся с ямой.

«Он очень эффективен, потому что его хватает на долгое время для отдельного домохозяйства», — добавляет он.

ЮНИСЕФ Бангладеш/2022/Пол 16-летняя Эти улыбается вместе со своим пятилетним братом доктором Тасином Сардером и 35-летней матерью Реханой в их доме в деревне Монохорпур, Сатхира, Бангладеш.

Инвестиции в уборные означают инвестиции в здоровье

По состоянию на декабрь 2021 года более 375 000 человек приобрели улучшенные туалеты и получили доступ к ним в Бангладеш, а 1300 предпринимателей, занимающихся уборкой, прошли обучение по улучшенным уборным в рамках программы систем рынков санитарии.
