Трехуровневый потолок из гипсокартона своими руками

Главная / Виды потолков / Гипсокартонные / Как своими руками сделать трехуровневый потолок из гипсокартона?

Потолочные конструкции из ГКЛ все еще не утратили своей огромной популярности. Это объясняется невысокой стоимостью материалов и возможностью самостоятельного монтажа. Однако, установка такого покрытия своими руками неизбежно вызывает вопросы, в частности, когда речь заходит о конструкциях с множеством ярусов. В этой статье рассмотрим, как своими руками смонтировать трехуровневый потолок из гипсокартона.

В чем его отличие

Наличие нескольких уровней заставляет собирать более прочный каркас, в котором предусмотрены дополнительные силовые перемычки. Именно к ним будут впоследствии прикрепляться все остальные детали и поэтому, потребуется тщательно продумать весь проект. Лучший вариант – предварительное составление схемы и создание чертежа.

Кроме того, отличается и процесс подшивки ярусов листами из гипса.

Очерёдность монтажа деталей и подшивки поверхностей может немного меняться, в зависимости от внешнего вида конструкции, но, в большинстве случаев осуществляется в следующем порядке:

Первым собирается каркас самого «верхнего» уровня
Далее происходит его подшивка ГКЛ с разметкой мест креплений остальных деталей
Следующая операция – сборка второго «этажа»
Когда каркас будет собран, необходимо обшить его гипсокартоном, как и первый
Последний уровень собирается на основании, прикрепленном ко второй части композиции

Следует уделить особое внимание проводке. Если осветительные приборы будут устанавливаться на нескольких плоскостях, то в них нужно предусмотреть отверстия для прокладки проводов. Если трёхъярусный потолок из гипсокартона будет с подсветкой, как на фото ниже, то стоит предусмотреть место для ее крепления и место для расположения трансформатора. К нему должен быть более менее свободный доступ для ремонта.

Первый уровень

Его собирают также, как и вариант с одной плоскостью. Таким же образом производится разметка на перекрытии и стенах, а впоследствии – подшивка ГКЛ. Разница будет лишь в том, что потребуется предусмотреть в местах, где будет прикрепляться каркас следующего яруса дополнительные профили. Прикручивать к ГКЛ ничего нельзя, поэтому, в нужных местах основание усиливается дополнительными деталями.

Подшивают собранное основание не полностью, а лишь в той части, которая не будет скрыта под находящейся ниже плоскостью. В местах пересечения оставляют запас в 10 – 15 сантиметров. Проводка тоже прокладывается на этом этапе и все провода должны быть достаточной длины, чтобы вывести их на нужную плоскость. В тех местах, где есть профили каркаса, наносится отметка, чтобы легче было крепить следующий «этаж».

Вторая часть

Следующий уровень собирается по схожей схеме. Разница будет в том, что крепить его предстоит к уже подшитой ГКЛ первой части. В этом поможет разметка, нанесенная на первом этапе работ. Когда вторая плоскость будет готова и подшита, можно переходить к третьему этапу.

Третий уровень

Как правило, этот фрагмент потолка включает в себя лишь небольшие детали. Их несложно приложить к уже собранной части, обвести маркером и по нанесенному контуру закрепить профили основания. Подшивка осуществляется уже готовыми фрагментами из ГКЛ.

Как это выглядит

Рассказать о том, как происходит сборка и как в итоге будет выглядеть готовое решение, довольно сложно. Проще показать несколько фотографий, ориентируясь на которые, можно более детально представить себе весь процесс.

Так выглядит каркас первого яруса. Установлены основные профили, покрытие из ГКЛ еще не подшито. На этом этапе можно заниматься проводкой и другими коммуникациями. Важно проследить за тем, чтобы все детали находились в одной горизонтальной плоскости.

Начинается подшивка. На краях плоскости, пересекающихся со вторым уровнем, делается небольшой нахлест – его видно на фото ниже.

Следующий этап – крепление каркаса для второго «этажа». Не забудьте вывести все необходимые провода для подключения светильников, так как после зашивки всей композиции сделать это уже не получится.

Когда основание будет собрано, его подшивают гипсовыми листами, начиная с торцов.

Окончательная сборка. Под светильники нужно проделать отверстия и вывести все необходимые провода. Это – финальный этап работы. После него, остаётся только провести шпаклевку всех швов, стыков и мест, где вкручены саморезы.

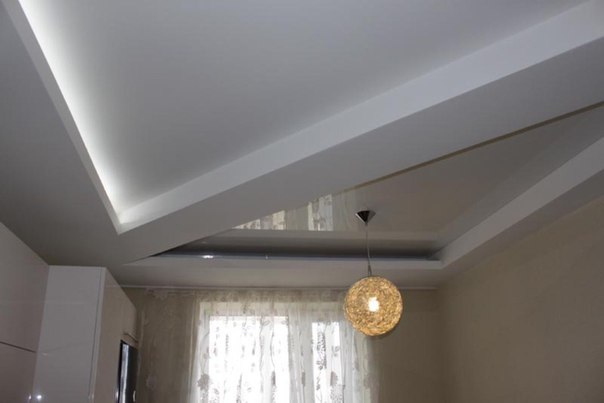

Готовые композиции подобного плана могут выглядеть по разному. Например, на следующем фото показан трехуровневый потолок, смонтированный на кухне.

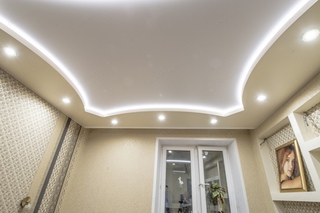

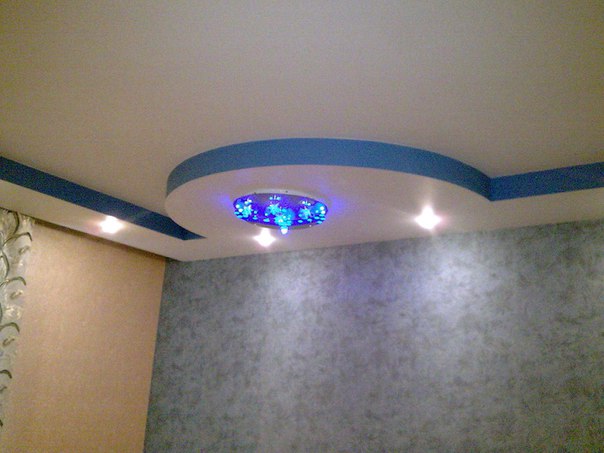

На следующих нескольких фото примерах представлено еще несколько вариантов и в частности – трехуровневый потолок из гипсокартона, смонтированный в гостиной. Для данного помещения подобные композиции подходят наилучшим образом, так как площадь этой комнаты позволяет установить наиболее объемные конструкции на потолке.

стоит ли делать трехуровневый потолок с подсветкой, дизайн трехуровневых конструкций

Современные технологии позволяют создавать уникальные отделочные материалы для стен, пола и потолка. Многоуровневые конструкции становятся все более популярным вариантом оформления потолочного пространства во всем мире.

О плюсах и минусах многоуровневых потолков вы узнаете из данной статьи.

Особенности

Гипсокартонные подвесные конструкции используются для обустройства потолочного пространства и его зонирования. Обозначить границу той или иной зоны можно разными способами – цветом, перепадом уровня, контрастом освещения.

Как правило, для создания эффектного и оригинального интерьера используют многоуровневые конструкции. Они хорошо смотрятся в просторных помещениях, в которых обычный потолок попросту теряется. Под многоуровневыми конструкциями подразумевают двух- и трехуровневые потолки из гипсокартона.

Для создания такого потолка по его периметру дополнительно надстраивают один или два уровня, которые могут иметь ниши, уступы, фигурные края.

Исходя из стилистики дизайна, потолочный карниз бывает со скошенными краями, округлой или прямоугольной формы.

Гипсокартон, как и любой другой материал, имеет свои недостатки:

установка многоуровневого потолка уменьшает высоту помещения как минимум на 40 мм, поэтому такие конструкции обычно устанавливают в просторных помещениях;
гипсокартон не предназначен для контакта с водой. Даже так называемый влагостойкий (зеленый) гипсокартон переносит лишь высокую влажность в воздухе, а вот прямой контакт с водой ему противопоказан;
длительность монтажа потолка из гипсокартона зависит от сложности конструкции и может занимать от нескольких часов до нескольких дней;

гипсокартон – «пыльный» материал, во время работы с которым будьте готовы к большому количеству грязи и отходов.

Виды

Потолочные конструкции из гипсокартона бывают нескольких видов. К самым простым – базовым – относятся одноуровневые потолки. Двух- и трехуровневые конструкции считаются разновидностями сложных потолков.

Каждый вид характеризуется своими преимуществами. К примеру, одноуровневая конструкция подходит для оформления потолочного пространства в небольшом помещении. Зачастую именно одноуровневые потолки используют в виде каркаса для установки второго яруса.

Вне зависимости от вида подвесной конструкции в качестве основы всегда используют профиль из прочного материала. Чаще всего каркас делают из алюминия, дерева или металлопластика. Полученную раму обшивают гипсокартоном, и устанавливают осветительные приборы.

При монтаже многоуровневого потолка следует знать, что площадь нового уровня всегда будет меньше предыдущего.

В отличие от одноуровневых потолков, установка многоуровневых более затруднительна. Это обусловлено фигурностью основы, изготовление и монтаж которой намного сложнее установки одноуровневого потолка.

Простые многоуровневые конструкции, в свою очередь, делятся на следующие подвиды:

рамочные. Их внешний вид представляет собой двух- или трехуровневый фигурный короб, расположенный по всему периметру потолка. Как правило, в таком подвесном коробе легко помещается встраиваемая светотехника и даже инженерные коммуникации. Нередко дизайн трехуровневых потолков дополняют светодиодной лентой, расположенной по внутренним стенкам короба;
диагональные. В таком случае новый «этаж» располагают по диагонали от противоположных углов. Стоит отметить, что деление визуально может быть различным по площади в зависимости от дизайнерской задумки. Форма уровней также бывает фигурной или волнистой;

трехуровневые конструкции отличаются от двухуровневых только количеством подвесных слоев. При этом чем их больше, тем прочнее должна быть основа. Разные уровни окрашивают в разные цвета или декорируют границу между ними. Конечно, обустроить многоуровневый потолок намного сложнее, нежели простой. Самая большая трудность для установщика заключается в нанесении линий, по которым впоследствии будут строить фигурные и волнистые уровни. Именно поэтому установку многоуровневого потолка лучше доверить опытным специалистам, которые точно знают, как воплотить в жизнь задумку дизайнера;
зональные. Под такими потолками подразумевают разделение помещения на несколько частей. К примеру, на рабочую зону и зону для отдыха.

Дизайн

Стилистическое оформление потолочного пространства должно полностью соответствовать дизайну помещения. Потолок всегда будет на виду и поэтому представляет собой важнейшую часть интерьера комнаты.

Тот или иной дизайн потолка позволяет добиться определенного эффекта: увеличить пространство, разделить комнату на части, создать приятную атмосферу в помещении.

Использование точечных светильников широко популярно при оформлении многоуровневых потолков. При данном типе освещения можно зрительно увеличить параметры комнаты, скрыть недостатки. Используя подвесную люстру можно объединить пространство, а вот точечные светильники, наоборот, помогут «разбить» помещение на несколько зон.

Многоуровневый потолок нередко дополняют светодиодной лентой. Особенно эффектно потолок с подсветкой будет смотреться в гостиной или коридоре.

Дизайнеры предлагают уникальное решения для многоуровневых конструкций – это подвесные фигуры с подсветкой. Если размер помещения позволяет, то можно комбинировать различные типы светильников, разных по яркости и свету. Такой подход к оформлению потолка позволяет разграничить пространство и нередко используется для зонирования помещения.

При создании многоуровневого потолка практически всегда применяют разные цвета для окрашивания уровней. Главная задача – подобрать такие оттенки, которые будут гармонировать друг с другом, не выбиваясь из общей стилистики помещения. К тому же потолок не должен раздражать или перетягивать внимание на себя. Лучше всего использовать нейтральные оттенки – бежевый, белый, розовый, светло-коричневый.

Достаточно распространенным является сочетание натяжного и подвесного потолка, благодаря чему способы оригинального оформления потолочного пространства значительно возрастают.

В последнее время в оформлении многоуровневого потолка используются такие оригинальные решения как «звездное небо» или фотопечать.

«Звездное небо» получается путем установки над полотном конструкции основного светильника из оптоволокна. Такой потолок будет отлично смотреться в спальне или в детской комнате.

Фотопечать на полотне подразумевает нанесение изображения путем специальных технологий. Нередко натяжное полотно с фотопечатью используется для оформления определенных зон потолочной конструкции. Выбор рисунка во многом зависит от основной тематики комнаты, степени освещенности, интерьера.

Наибольшей популярностью пользуются флористические мотивы, геометрические фигуры, абстрактные рисунки.

Сегодня производители предлагают ультрасовременную новинку – потолки 3D. Отлично передаваемый трехмерный эффект позволяет воплотить в реальность любую, даже самую креативную идею.

Стоит отметить, что светлые оттенки в фотопечати делают помещение просторным, в то время как темные участки как бы скрадывают высоту помещения. Однако грамотно разработанный темный рисунок может стать изюминкой комнаты.

Использование фотопечати позволяет осуществить самые сложные дизайнерские проекты и сделать потолок по-настоящему уникальным.

Еще один популярный вид дизайна многоуровневых потолков – применение оптоволоконного кабеля, размещение которого в определенном порядке позволяет создавать восхитительные орнаменты и рисунки. Такой дизайн называется световой живописью и открывает безграничные возможности для украшения интерьера.

Советы и рекомендации

Чтобы продлить жизнь многоуровневого потолка, важно знать правила ухода за ним. Достаточно время от времени протирать потолок сухой чистой тканью с мягким ворсом. Если скопилось слишком много пыли, поверхность можно пропылесосить.

Так как гипсокартон плохо переносит влагу, мыть его не рекомендуется, иначе материал может разбухнуть и испортиться. Если загрязнения слишком въелись в покрытие, можно потереть пятно чуть влажной тряпочкой, смоченной в воде или специальном средстве.

Застарелые пятна вывести сложнее всего. В некоторых случаях избавиться от загрязнений можно только при помощи нового слоя краски.

Помните, что на светлом потолке легко остаются разводы и пятна, поэтому ткань или щетка для уборки должна быть чистой.

Красивые примеры в интерьере

Помимо всех вышеописанных преимуществ плюс многоуровневых потолков в том, что они одинаково хорошо смотрятся в спальне, гостиной, кухне и даже коридоре.

Кухонный многоуровневый потолок из гипсокартона требует дополнительной защиты от влаги. Лучше всего окрасить его водостойкой эмалью или оклеить поверхность пленкой ПВХ. Если размеры кухни позволяют, можно использовать гиспсокартон частично, к примеру, только над обеденным столом.

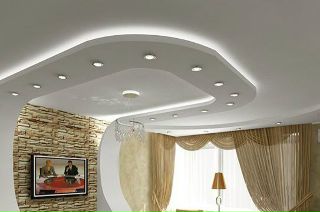

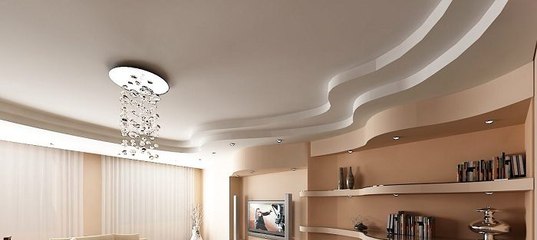

Гостиная – самое популярное место для установки подвесных конструкций из гипсокартона. Двух- и трехуровневые потолки станут настоящей изюминкой любого интерьера. Это может быть классический вариант, роскошный стиль ампир, деликатный прованс – выбирать вам! Современные дизайнеры часто оформляют потолок в зале в стиле лофт, разбавляя пространство потолка балками из гипсокартона. Для помещения в стиле модерн лучше выбрать вариант многоуровневой конструкции с прямыми, четкими линиями.

Для подвесного потолка в спальне предпочтительны мягкие, плавные формы и нежные тона. Здесь уместно использование ненавязчивых изображений – звезд, неба, плывущих облаков, абстрактных рисунков. Светящиеся оптоволокно или флуоресцентные узоры помогут создать романтическую атмосферу в спальне. Лучше отказаться от пестрых расцветок, громоздких конструкций, ярких или чересчур темных рисунков – такие потолки будут мешать отдыху.

Детская комната также нуждается в просторе и легкости интерьера. Именно поэтому двух- и трехуровневые подвесные конструкции будут уместны только в большой детской. Чем меньше размер помещения, тем сдержаннее должен быть интерьер. Идеальный вариант – это оформление детской экостилем. Использование натуральных материалов в изготовлении делает их гипоаллергенными и безопасными для здоровья ребенка. К тому же они просто отлично смотрятся в интерьере.

Стоит отметить, что крупные и громоздкие фигуры могут восприниматься детским подсознанием негативно. Габаритные детали лучше применять только для разграничения пространства. Для небольшой детской лучше выбрать облегченную гипсокартонную конструкцию в теплых, естественных тонах.

Коридор и прихожая – не менее важная часть квартиры, чем другие комнаты. Нередко потолок в прихожей украшают сводами, арками и многоуровневыми конструкциями. Один из универсальных способов оформления потолочного пространства – оригинальная конструкция с множеством точечных светильников. Интересно смотрится светодиодная лента, расположенная по периметру коридора.

О том, как сделать двухуровневый потолок из гипсокартона, смотрите в следующем видео.

стоит ли делать трехуровневый потолок с подсветкой, дизайн трехуровневых конструкций

О плюсах и минусах многоуровневых потолков вы узнаете из данной статьи.

Особенности

Для создания такого потолка по его периметру дополнительно надстраивают один или два уровня, которые могут иметь ниши, уступы, фигурные края. Исходя из стилистики дизайна, потолочный карниз бывает со скошенными краями, округлой или прямоугольной формы.

Гипсокартон, как и любой другой материал, имеет свои недостатки:

установка многоуровневого потолка уменьшает высоту помещения как минимум на 40 мм, поэтому такие конструкции обычно устанавливают в просторных помещениях;
гипсокартон не предназначен для контакта с водой. Даже так называемый влагостойкий (зеленый) гипсокартон переносит лишь высокую влажность в воздухе, а вот прямой контакт с водой ему противопоказан;
длительность монтажа потолка из гипсокартона зависит от сложности конструкции и может занимать от нескольких часов до нескольких дней;
гипсокартон – «пыльный» материал, во время работы с которым будьте готовы к большому количеству грязи и отходов.

Виды

При монтаже многоуровневого потолка следует знать, что площадь нового уровня всегда будет меньше предыдущего.

Простые многоуровневые конструкции, в свою очередь, делятся на следующие подвиды:

рамочные. Их внешний вид представляет собой двух- или трехуровневый фигурный короб, расположенный по всему периметру потолка. Как правило, в таком подвесном коробе легко помещается встраиваемая светотехника и даже инженерные коммуникации. Нередко дизайн трехуровневых потолков дополняют светодиодной лентой, расположенной по внутренним стенкам короба;
диагональные. В таком случае новый «этаж» располагают по диагонали от противоположных углов. Стоит отметить, что деление визуально может быть различным по площади в зависимости от дизайнерской задумки. Форма уровней также бывает фигурной или волнистой;

трехуровневые конструкции отличаются от двухуровневых только количеством подвесных слоев. При этом чем их больше, тем прочнее должна быть основа. Разные уровни окрашивают в разные цвета или декорируют границу между ними. Конечно, обустроить многоуровневый потолок намного сложнее, нежели простой. Самая большая трудность для установщика заключается в нанесении линий, по которым впоследствии будут строить фигурные и волнистые уровни. Именно поэтому установку многоуровневого потолка лучше доверить опытным специалистам, которые точно знают, как воплотить в жизнь задумку дизайнера;
зональные. Под такими потолками подразумевают разделение помещения на несколько частей. К примеру, на рабочую зону и зону для отдыха.

Дизайн

Тот или иной дизайн потолка позволяет добиться определенного эффекта: увеличить пространство, разделить комнату на части, создать приятную атмосферу в помещении.

Наибольшей популярностью пользуются флористические мотивы, геометрические фигуры, абстрактные рисунки.

Стоит отметить, что светлые оттенки в фотопечати делают помещение просторным, в то время как темные участки как бы скрадывают высоту помещения. Однако грамотно разработанный темный рисунок может стать изюминкой комнаты.

Советы и рекомендации

Помните, что на светлом потолке легко остаются разводы и пятна, поэтому ткань или щетка для уборки должна быть чистой.

Красивые примеры в интерьере

Кухонный многоуровневый потолок из гипсокартона требует дополнительной защиты от влаги. Лучше всего окрасить его водостойкой эмалью или оклеить поверхность пленкой ПВХ. Если размеры кухни позволяют, можно использовать гиспсокартон частично, к примеру, только над обеденным столом.

Гостиная – самое популярное место для установки подвесных конструкций из гипсокартона. Двух- и трехуровневые потолки станут настоящей изюминкой любого интерьера. Это может быть классический вариант, роскошный стиль ампир, деликатный прованс – выбирать вам! Современные дизайнеры часто оформляют потолок в зале в стиле лофт, разбавляя пространство потолка балками из гипсокартона. Для помещения в стиле модерн лучше выбрать вариант многоуровневой конструкции с прямыми, четкими линиями.

Для подвесного потолка в спальне предпочтительны мягкие, плавные формы и нежные тона. Здесь уместно использование ненавязчивых изображений – звезд, неба, плывущих облаков, абстрактных рисунков. Светящиеся оптоволокно или флуоресцентные узоры помогут создать романтическую атмосферу в спальне. Лучше отказаться от пестрых расцветок, громоздких конструкций, ярких или чересчур темных рисунков – такие потолки будут мешать отдыху.

Детская комната также нуждается в просторе и легкости интерьера. Именно поэтому двух- и трехуровневые подвесные конструкции будут уместны только в большой детской. Чем меньше размер помещения, тем сдержаннее должен быть интерьер. Идеальный вариант – это оформление детской экостилем. Использование натуральных материалов в изготовлении делает их гипоаллергенными и безопасными для здоровья ребенка. К тому же они просто отлично смотрятся в интерьере.

Стоит отметить, что крупные и громоздкие фигуры могут восприниматься детским подсознанием негативно. Габаритные детали лучше применять только для разграничения пространства. Для небольшой детской лучше выбрать облегченную гипсокартонную конструкцию в теплых, естественных тонах.

Коридор и прихожая – не менее важная часть квартиры, чем другие комнаты. Нередко потолок в прихожей украшают сводами, арками и многоуровневыми конструкциями. Один из универсальных способов оформления потолочного пространства – оригинальная конструкция с множеством точечных светильников. Интересно смотрится светодиодная лента, расположенная по периметру коридора.

О том, как сделать двухуровневый потолок из гипсокартона, смотрите в следующем видео.

Многоуровневые потолки 42 фото стоит ли делать трехуровневый потолок с подсветкой, дизайн трехуровневых конструкций

Процесс работы

Начинают создавать многоуровневые натяжные потолки своими руками с каркаса. Натяжное полотно будет первым ярусом, начиная от черновой поверхности. По периметру комнаты он будет опоясываться гипсокартонным коробом, скрывающим светильники, его уровень будет примерно на 10 сантиметров ниже.

Сначала по периметру комнаты делают разметку нижнего яруса — короба из гипсокартона. Метки ставят при помощи водяного или лазерного уровня, отбивая линии малярным шнуром.

По периметру помещения крепят профиль UD. Шаг монтажа должен составлять не более 30 сантиметров. Обычно для гипсокартонных конструкций расстояние между соседними креплениями делают большим, но в данном случае нужно учитывать возрастающую нагрузку, возникающую от натяжения полотна, поскольку она может достигать 70 килограммов на каждый погонный метр стены.

С центра помещения делают разметку границы короба. По нарисованной линии опять крепят профиль UD, шаг опять должен быть менее 30 сантиметров. Граница самого нижнего яруса может иметь криволинейную форму. При нанесении разметки надо помнить, что граница другого яруса сместится внутрь помещения на толщину листа гипсокартона, которым будет отделана вертикальная поверхность.

Вертикальные и горизонтальные планки отрезают и крепят на внутренней стороне короба. Расстояние между соседними стойками не должно превышать 20 сантиметров. Для этой работы используют профиль CD. Соединения между планками закрепляют саморезами по металлу.

На этом создание каркаса завершено. Следующим шагом становится разводка проводов. Чтобы установить светильники в натяжное полотно, для них делают специальные площадки.

Каркас зашивают гипсокартоном. Края соприкасающихся листов материала должны крепиться к одному профилю. На лист гипсокартона стандартного размера потребуется около сотни саморезов. После этого поверхность грунтуют, а все неровности устраняют с помощью стартовой шпаклевки. При необходимости процедура повторяется 2-3 раза. Швы бандажируют бумажной лентой. После нанесения второго слоя грунтовки шпаклюют всю поверхность гипсокартона, используя финишную шпаклевку, ее рекомендуется наносить двумя тонкими слоями. Потом поверхность снова грунтуют.

Под врезные светильники вырезают отверстия. Гипсокартон красят. Рекомендуется использовать акриловую или водоэмульсионную краску. Силиконовая водоэмульсионная краска не опасается чистки поверхности, влаги.

Как сделать многоуровневый натяжной потолок, детали на видео:

https://youtube.com/watch?v=pBEorZVDgSY

На этом все работы по созданию красивого потолка завершены. Вариант дизайна можно посмотреть на фото многоуровневых натяжных потолков, чтобы определиться с будущей конструкцией. Если существуют сомнения по поводу того, что все получится сделать правильно, то лучше доверить монтаж натяжного потолка специалистам, ведь полотно стоит недешево.

Технология монтажа многоуровневых потолков из гипсокартона

Далее представлена технология многоуровневых потолков, которые можно использовать в различных помещениях. Принцип установки потолка такого типа рассмотрим на примере наиболее простой конструкции — прямолинейного короба, проходящего вдоль всего периметра потолка. Ширина короба обычно берется равной 400—500 мм, а высота — в зависимости от дизайн-проекта и расположенных в запотолочном пространстве коммуникаций.

Перед тем, как начать монтаж многоуровневого потолка из гипсокартона, необходимо сделать по периметру помещения разметку горизонтального уровня нижней части короба. По этой линии по всему периметру помещения устанавливают профиль направляющий потолочный ПНП 28/27.

Следующая операция — монтаж ПНП-профилей по линии границы короба. Сначала необходимо сделать два одинаковых комплекта ПНП-профилей. Один из них крепят к базовому потолку. Нарезают из отходов ПНП-профиля заготовки длиной 120—140 мм. Начиная от края, прикручивают эти отрезки ко второму комплекту ПНП-профилей шурупами-саморезами с шагом 600 мм.

Монтаж многоуровневых потолков продолжается тем, что нарезают из потолочного профиля ПП 60/2

1 отрезки, длина которых равна расстоянию от базового потолка до ПНП-профиля, закрепленного на стене. Вставляют получившиеся стойки-подвесы в ПНП-профилъ, закрепленный на потолке, и прикручивают шурупами-саморезами с шагам 600 мм.

Нарезают из ПП-профиля отрезки длиной, равной расстоянию между горизонтальными ПНП-профилями, и закрепляют их шурупами-саморезами по металлу. После того как каркас подобным образом будет смонтирован по всему периметру помещения, можно будет приступать к его облицовке гипсокартоном.

После этого вставляют ПНП-профилъ с прикрученными к нему отрезками в ПНП-профили, закрепленные на стенах. Выравнивают его и прикручивают шурупами-саморезами по металлу к вертикальным ПП-профилям.

Достаточно часто многоуровневые потолки могут содержать один или несколько криволинейных элементов («волн»). Наиболее распространенный из них представляет собой волнообразную ступеньку, которая служит для нестрогого (в отличие от прямой ступеньки) подчеркивания или выделения какой-либо части помещения. То есть решает ту же задачу зонирования, но более оригинальным способом.

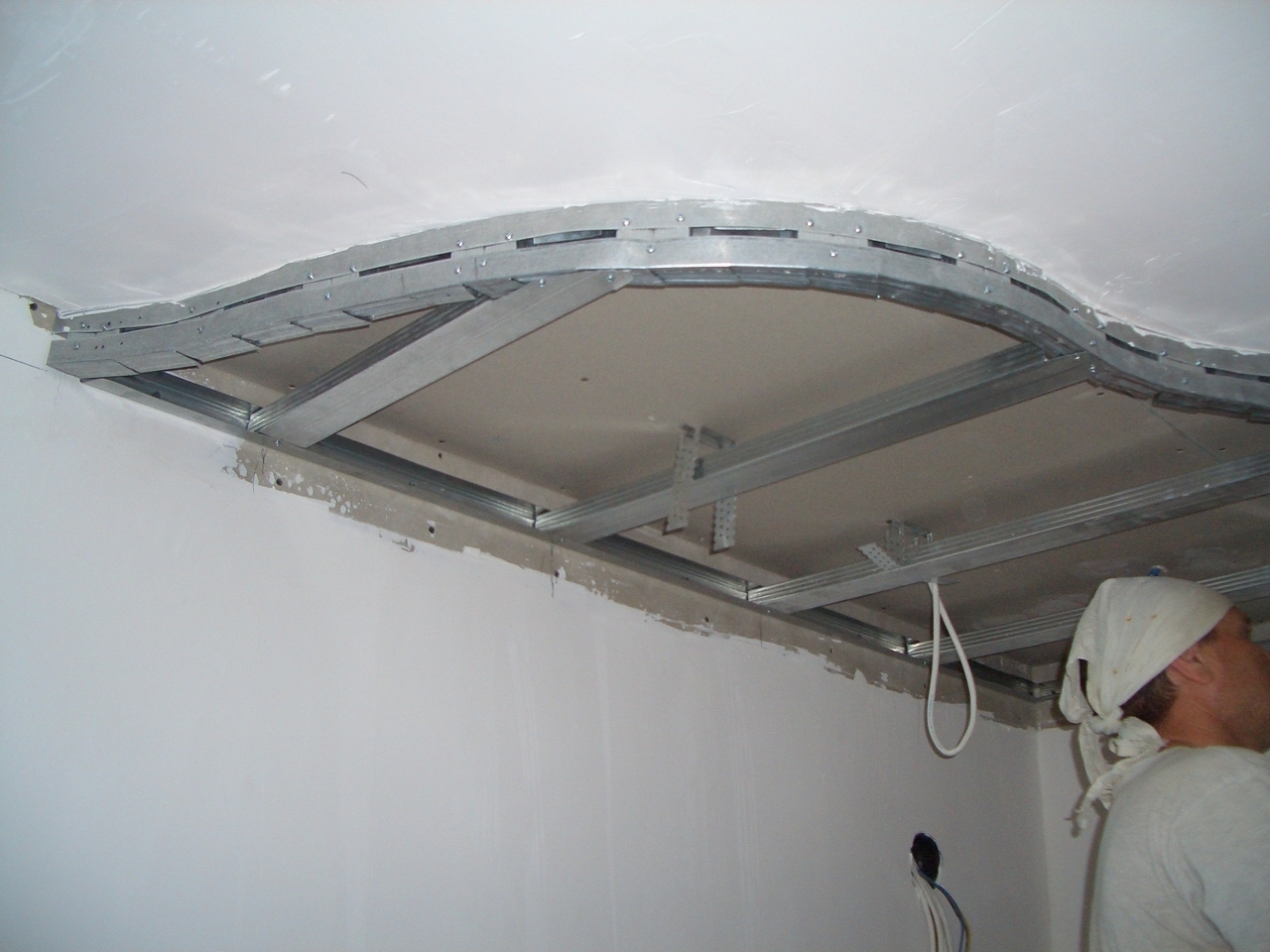

Монтаж потолка, содержащего криволинейные элементы, следует начинать с традиционной разметки

При этом необходимо обратить особое внимание на точность позиционирования, а также на правильность проектирования мест установки светильников — любые отклонения и неточности обязательно будут подчеркнуты игрой света и теней

Затем подготавливают из потолочного натравляющего профиля два одинаковых комплекта изогнутого профиля. Для этого острыми ножницами по металлу делают в нем разрезы через каждые 50—150 мм (в зависимости от радиуса изгиба). При этом следует придерживаться следующего правила; если торцевая часть криволинейного элемента вогнутая — делается прямой разрез, а если она выпуклая, нужно делать не разрезы, а треугольные вырезы.

Виды

Простые многоуровневые конструкции, в свою очередь, делятся на следующие подвиды:

рамочные. Их внешний вид представляет собой двух- или трехуровневый фигурный короб, расположенный по всему периметру потолка. Как правило, в таком подвесном коробе легко помещается встраиваемая светотехника и даже инженерные коммуникации. Нередко дизайн трехуровневых потолков дополняют светодиодной лентой, расположенной по внутренним стенкам короба;
диагональные. В таком случае новый «этаж» располагают по диагонали от противоположных углов. Стоит отметить, что деление визуально может быть различным по площади в зависимости от дизайнерской задумки. Форма уровней также бывает фигурной или волнистой;

трехуровневые конструкции отличаются от двухуровневых только количеством подвесных слоев. При этом чем их больше, тем прочнее должна быть основа. Разные уровни окрашивают в разные цвета или декорируют границу между ними. Конечно, обустроить многоуровневый потолок намного сложнее, нежели простой. Самая большая трудность для установщика заключается в нанесении линий, по которым впоследствии будут строить фигурные и волнистые уровни. Именно поэтому установку многоуровневого потолка лучше доверить опытным специалистам, которые точно знают, как воплотить в жизнь задумку дизайнера;
зональные. Под такими потолками подразумевают разделение помещения на несколько частей. К примеру, на рабочую зону и зону для отдыха.

Советы и рекомендации

Чтобы продлить жизнь многоуровневого потолка, важно знать правила ухода за ним. Достаточно время от времени протирать потолок сухой чистой тканью с мягким ворсом

Если скопилось слишком много пыли, поверхность можно пропылесосить.

Так как гипсокартон плохо переносит влагу, мыть его не рекомендуется, иначе материал может разбухнуть и испортиться. Если загрязнения слишком въелись в покрытие, можно потереть пятно чуть влажной тряпочкой, смоченной в воде или специальном средстве.

Потолки в несколько уровней рассмотрим подробнее

Устройство потолка

Прежде сем разбираться, как сделать многоуровневый потолок самостоятельно, нам нужно понять, что же представляет собой эта конструкция?

Устройство многоуровневых потолков особой сложностью не отличается:

Основу потолка составляет каркас, который жестко закрепляется на потолочном перекрытии и стенах помещения.
Каркас для многоуровневого подвесного потолка делается либо из деревянных брусьев (дешевле, но не так надежно), либо же из специального металлического профиля.
На первый уровень каркаса нашиваются гипсокартонные листы. Подогнанные друг к другу вплотную, они формируют первый уровень потолка.

Непосредственно на первый уровень монтируется каркас для второго уровня потолка. При этом, как правило, второй уровень занимает не весь потолок, а только его часть.
Каркас второго уровня обшивается гипсокартоном точно так же, как и каркас первого. Отдельно обшивается боковая поверхность каркаса – так, чтобы скрыть «начинку» потолка.

Потолок, готовый к отделке

Существуют варианты многоуровневых конструкций, включающие в себя три и более уровня. Однако принципиальная схема их возведения не слишком отличается от приведенной ниже схемы конструкции двухуровневого потолка из гипсокартона.

Так что если вы освоите эту технологию – количество уровней и сложность контура потолка для вас не будут иметь ровным счетом никакого значения.

Преимущества многоуровневых гипсокартонных потолков

Почему же дизайн многоуровневых конструкций с обшивкой из гипсокартонных листов столь распространен?

Здесь все довольно очевидно – просто такие потолки имеют весьма внушительный список преимуществ перед остальными способами отделки потолка:

Невысокая стоимость. Для обустройства многоуровневого потолка используются материалы, отличающиеся вполне демократичной ценой: и профиль, и гипсокартон, и крепеж по карману практически каждому.
Как правило, самой внушительной статьей расходов становится финишная отделка – интерьерная краска, обои или декоративная штукатурка.
Простота установки. Изготовление многоуровневых конструкций не требует от вас наличия сложного оборудования и уникальных навыков – в отличие от, например, установки натяжных потолков.
Достаточно попрактиковаться на небольшой комнате, усвоить основы технологии работы с гипсокартоном – и итоговый результат будет вполне пристойным.
Быстрая и эффективная отделка потолочного перекрытия. Многоуровневые потолки дают возможность «не заморачиваться» с дефектами потолочной бетонной плиты.
Закрепленный на каркасе гипсокартон надежно скроет все неровности. При этом сам монтаж многоуровневого потолка занимает относительно немного времени, если сравнить его, к примеру, со штукатурными работами.

Монтаж потолка

Дизайн и его возможности. Второй уровень многоуровневого гипсокартонного потолка, как правило, выполняет больше эстетическую, нежели практическую функции.
При этом простота обработки гипсокартона открывает перед вами массу вариантов: вооружившись обычным ножом или пилой по гипсокартону, вы можете реализовать практически любой дизайн многоуровневых конструкций, который вы сможете нафантазировать (или который вы увидели на приглянувшейся вам фотографии).

Как видите, многоуровневый потолок стоит того, чтобы попотеть над его обустройством. А именно этим мы сейчас и займемся!

Виды гипсокартонных потолков

1. Одноуровневые.

Это самый простой и доступный вид отделочных устройств. Он состоит из профильного каркаса, ГКЛ обшивки и светильников. Монтаж одноуровневого потолка производится строго в горизонтальной плоскости по всему периметру комнаты. Это создает эффект абсолютно ровного покрытия. Его поверхность можно видоизменить и сделать выпуклой или изогнутой.

2. Многоуровневые и ступенчатые.

Основой является потолок из ГКЛ обычной формы. Каждая последующая ступень монтируется на предыдущую и уменьшается по площади. Многоярусные системы имеют прямоугольные, округлые, изогнутые или комбинированные формы. Они стильно выглядят и придают помещению индивидуальность.

3. Рамочный.

Простой короб с одной или несколькими ступенями угловой или фигурной формы. Рамка имеет толщину до 50 см и располагается вдоль периметра комнаты. В большом помещении она охватывает часть потолка, выступая элементом зонирования. Рамочная модель способна изменять визуальное восприятие пространства. С ней низкая и тесная комната кажется выше, а квадратная выглядит утонченной и элегантной. Внутри удобно размещаются скрытые лампы, которые создают мягкое рассеянное освещение. Взамен точечных светильников можно использовать люстру, подвесив ее в центре комнаты.

4. Диагональный.

Оригинальная модель, где в качестве базиса выступает простой потолок из гипсокартона или гладкое бетонное покрытие. Конструкция проходит неширокой полосой от одного угла к другому по диагонали. Она бывает прямой, волнистой, полукруглой или фигурной. В результате монтажных работ комната получается разделенной на 2 половины, каждая из которых имеет разную высоту

Такая планировка акцентирует внимание на определенной зоне, делает ее ярче или приглушает. Точечное освещение усиливает такой эффект

В однокомнатной квартире исполняет роль условного разделителя на зоны отдыха и активности.

5. Зональный.

Это разновидность двух или трехуровневого потолка из гипсокартона. С его помощью удобно определять условные границы функциональной зоны. На большей части поверхности сохраняется прежний уровень, выступает лишь небольшая площадь. Система имеет произвольные формы. Ее нетрудно смонтировать в любом удобном месте: над кроватью, камином, телевизором или возле окна. На кухне это может быть барная стойка, обеденный стол или диванный уголок. Хорошо продуманная подсветка мягко очерчивает контур выступающего покрытия.

Комбинированные подвесные потолки из ГКЛ

В них применяются нестандартные формы и узорчатый декор. Поскольку такие конструкции проектируют под конкретное помещение, они носят эксклюзивный характер.

Фигурный потолок – имеет красивый выступающий элемент. На фоне ровного основания монтируется многоуровневая композиция из гипсокартонного листа в виде орнамента, узора, цветка или их сочетания. Фигуры располагаются на двух нижних ярусах. Чаще всего их помещают в центре, оформляя по контуру точечной подсветкой.
Абстракция – конструкции из ГКЛ нестандартных замысловатых форм, состоящие из одной или нескольких фигур. Часто выполняются в виде спирали, которая служит достойным украшением просторного зала, холла или фойе.
«Парящий потолок» – нетривиальный способ декора, который создает иллюзию висящих в воздухе предметов. Чтобы добиться такого эффекта, отдельные элементы из листа фиксируют при помощи фитинговых втулок и металлических штырей с шпильками-фиксаторами. Композицию можно периодически менять, поворачивая фигуры в разные стороны. С подсветкой такой декор выглядит намного интереснее.
Узорчатые поверхности – с таким оформлением трудно справиться самому, понадобится помощь высококлассного специалиста. Это длительный процесс и стоит он недешево. Изображение может быть самым разным: орнамент, узор из геометрических или абстрактных фигур, библейские сюжеты.

Потолки из гипсокартона для кухни выбор дизайна

В дизайне потолка на кухне чаще всего применяют правильные геометрические фигуры. Круглая планировка хороша для того, чтобы выделить центр комнаты, а прямоугольные потолки прекрасно скорректируют форму помещения. К примеру, для узкой кухни рекомендуется квадратная форма, которая зрительно расширяет стены. Для кухни можно подбирать и волнообразные фигуры необычных и причудливых конфигураций, начиная с обычных овалов и заканчивая невообразимыми зигзагами.

Дизайнерские потолки, выполненные из гипсокартона, не только кардинально преображают интерьер кухни, но хороши и с практической точки зрения. Гипсокартон обладает большой влагостойкостью, прекрасной звукоизоляцией и огнеупорной защитой, которые обеспечат вам красоту и удачную эксплуатацию кухни на долгие годы.

Дизайн потолков в маленькой кухне

Потолки из гипсокартона рекомендуется размещать только на кухне с высокими потолками или уровнем выше среднего, так как они отнимают высоту комнаты и плохо отражают свет. Для маленькой кухни с низкими потолками можно сделать конструкцию двухуровневой или просто разместить незначительный карниз по периметру: это поможет зрительно выше «приподнять» потолок и сделает пространство более воздушным и свободным. Можно поэкспериментировать с цветом и продумать разную цветовую гамму для каждого уровня.

Интересный дизайнерский прием — так называемый «парящий» потолок. Эффект парения потолка достигается за счет монтажа второго уровня по центру без видимых боковых стенок. Светодиоды размещают внутри этой конструкции так, что их незаметно, а виден лишь их свет.

Потолок в кухне-гостиной: грамотное зонирование

Какие моменты нужно учесть, выбирая дизайн потолка для такого необычного помещения, как совмещенная кухня-гостиная?

Как мы уже упоминали, важно предусмотреть функциональное деление на зоны: рабочая (кухня) и место отдыха (столовая-гостиная). Границы между комнатами можно создать с помощью необычной архитектуры потолка, выстраивая различные геометрические фигуры или разграничительные линии

Усилить эффект поможет декоративная подсветка и применение разных материалов при отделке потолка на кухне и в гостиной.

Делите на зоны не только потолок, но и стены, пол. Играйте с дизайном, дублируйте различные элементы, подчеркивая общий стиль! Такое оформление сделает вашу кухню необычной, модной и будет гораздо интереснее смотреться, чем стандартная окраска потолка в белый цвет.

Мастерим потолок из гипсокартона своими руками

При наличии хоть малейших навыков мастерства, монтаж гипсокартона не будет для вас сложной задачей. Необходимо лишь знать некоторые особенности гипсокартонных листов и о том, что с ними делать, как все проектировать и удачно скрыть под потолком все недостатки отделки. Обо всем этом мы сейчас и расскажем.

В первую очередь вам нужно будет провести инвентаризацию ваших инструментов и при необходимость купить недостающие приспособления и материалы такие, как, например, подвесы, саморезы, профиля и дюбель-гвозди. Профиля берите размером не менее 4х-метров, чтобы не столкнуться с необходимостью их состыковки.

Первый уровень каркаса монтируется всегда одинаково. До того, как гипсокартон превратится в полноценную конструкцию, нужно будет установить простой одноуровневый потолок. Для этого на потолке делаем разметку с помощью лазерного уровня и на расстоянии десяти сантиметров от основного потолка размещаем настенный профиль.
Размер отступа будет зависеть от того, как расположены в межпотолочной зоне светильники и инженерные системы. Чтобы ровно установить каркас, воспользуйтесь снова лазерным уровнем.
Закрепите продольные профили, разместив их на расстоянии около 500-600 мм. Размер профилей, как правило, фиксированный, поэтому при монтаже потолка в большом помещении их нужно будет срастить между собой с помощью специальных приспособлений.
Над потолочным профилем сделайте подвесы. Закрепите их анкером или с помощью дюбель-гвоздей. Прикрепите к подвесам направляющие и зафиксируйте их саморезами.

Все эти действия потребуют от вас крайней концентрации и точности в замерах. Теперь, когда основной потолочный каркас сделан, перед нами снова встает вопрос: как же все-таки самим сконструировать гипсокартонный потолок?

Сначала проведите электропроводку, вентиляцию, коммуникацию, чтобы все провода спрятать под потолок до того, как листы будут размещены. Отверстия для установки освещения вы можете проделать как до, так и после монтажа.
Если в вашей комнате не совсем ровные стены, то при размещении листов из гипсокартона могут образоваться неряшливые стыки. Поэтому прежде чем мастерить потолок и начать выкладывать листы, нужно будет предварительно подрезать слегка места этих стыков со стеной или углом комнаты, чтобы ваш лист лег красиво и аккуратно. Для начала возьмите и обработайте все листы особой грунтовкой, чтобы обеспечить им хорошую гидроизоляцию.
Оставьте расстояние в несколько миллиметров от потолка до стены, чтобы листы гипсокартона могли свободно «дышать» и не деформировались потом под воздействием высоких температур.
Начните закреплять листы вдоль несущих профилей, строго соблюдая шахматный порядок: первый лист нужно крепить относительно стены, а следующий — от продольного профиля, идущего первым.
Стадия монтажа закончена! Теперь нужно проделать отверстия для закрепления светильников, прокладки труб и прочих коммуникаций.
Шпаклевку потолка нужно начинать только после того, как будет завершена начальная грунтовая отделка. Используйте ту, которая будет глубоко проникать в стыки: это поможет сделать гипсокартон более крепким и одновременно обработает сами листы, предотвращая появление плесени, микроорганизмов и прочих грибков на потолке.
Установка гипсокартонных листов завершена, осталось лишь добавить к ним разные украшения и элементы декора.

Чтобы процесс стал более понятен, рекомендуем также ознакомиться с видео по монтажу потолков из гипсокартона

Как Вы оцените эту статью?
1

Преимущества многоуровневого потолка

В многоуровневых натяжных конструкциях есть свои несомненные плюсы:

Многоуровневый натяжной потолок – это великолепное украшение, как квартир, так и коммерческих помещений.
С помощью деления потолочной поверхности на уровни можно зонировать помещение, поэтому такой тип будет очень кстати при обустройстве квартиры-студии.
Многоуровневый потолок удачно замаскирует все огрехи базового потолочного перекрытия, скроет проводку, трубы, прочие коммуникации.
Умело созданная конструкция визуально скорректирует недостатки комнаты, отвлечет внимание от несовершенства интерьера. Это идеальная возможность для дизайнеров воплотить свои самые креативные идеи

Можно комбинировать виды натяжного полотна, экспериментировать с цветовой гаммой и различными осветительными приборами.
Ну и наконец, это очень эффектное и незабываемое зрелище.

Современные технологические возможности и широкий выбор цветов и фактур позволяют выбрать такую конфигурацию потолка, на которую только способна ваша фантазия. При создании сложного потолка можно использовать до четырех уровней и снабдить нижний уровень оригинальной оптоволоконной подсветкой или создать звездное небо при помощи светоотражающих булавок. Для подчеркивания сложной конструкции потолка используют гипсокартон, пластик или лепку.

Подготовительные этапы

Сначала потолок следует очистить от старого покрытия.

Очистка потолка

Если у вас были прикреплены панели, их следует снять и очистить потолок от остатков клея, различных неровностей.
Если была побелка, можно не счищать ее, но только в том случае, когда не наблюдается трещин и отхождения ее от поверхности. Нанесенную в несколько слоев, плохо держащуюся побелку придется удалить, иначе в дальнейшем она будет отваливаться, падая на гипсокартонные фрагменты.
Старую покраску желательно удалить. Это можно сделать с помощью шпателя или щеткой из металла .
Старые натяжные потолки демонтируют, убирают крепежные элементы и все лишнее.

Разметка поверхности

Схема простого двухуровневого потолка.

После очистки выполняется разметка. Размечается расположение будущего профиля по периметру.

Тот, кто уже немного знает, как делать потолки из гипсокартона самому, обязательно посоветует вам приобрести светильники заранее, до начала работы. Прислушайтесь к этому совету, ведь светильник имеет определенные размеры, и с их учетом будет монтироваться расстояние между ярусами.
Учитывайте количество уровней, исходя из высоты основного потолка в вашей квартире. Дело в том, что чем больше планируется ярусов, и чем больше будет расстояние между ними – тем ниже по факту окажется конечный итог. Поэтому, в низкопотолочных квартирах старой постройки создавать чересчур громоздкую конструкцию будет нецелесообразно.

Набросайте хотя-бы простой эскиз будущего потолка.

Промерьте при разметке высоты по углам комнаты. Далее выбирается угол с наименьшим значением высоты, и на нужном вам расстоянии от основного потолка сделайте отметку. Эта отметка будет обозначать расположение гипсокартонного листа. Причем, отметьте обе примыкающие стены по сторонам угла.
Естественно, чтобы узнать, как делать многоуровневый потолок из гипсокартона, нужно пройти все этапы монтажа. А следующим этапом будет разметка оставшихся трех углов. Проще всего сделать это с помощью водяного или лазерного уровня. Но, если у вас нет этого инструмента, можно воспользоваться элементарными математическими расчетами, приведенными ниже (см. Многоуровневые потолки из гипсокартона с подсветкой: создайте свой стиль самостоятельно).
От высоты расположения каждого последующего угла вычитается высота первоначального. Разница прибавляется к расстоянию, на которое опущен новый потолок, а сумма отнимается от уровня основного потолка. К примеру, если самый низкий угол находится на 2-х метровой высоте, а последующий – на высоте 2,1м, разницей будет 10см. Если вы делаете первый уровень ниже основы на 10см, значит, разметка в первом углу будет на высоте 1,9м. Во втором углу разметка делается, отступая от основной, верхней плоскости уже на 20см.
После данной разметки следует сделать разметку для прикрепления будущих профилей и подвесок. Под профили проводятся параллельные линии, для мест креплений подвесок – точки. Заметьте, что профили будут расположены на всех швах материала, то есть – его края не должны висеть в воздухе. Определитесь еще до начала разметок, с какого места будет начинаться отделка потолка листами гипсокартона.
Для монтажа вам потребуется карандаш или маркер для разметки.
Болгарка или ножницы по металлу для резки несущих профилей.
Дрель для сверления отверстий под крепления.
Малярный нож или электрический лобзик. Они понадобятся для резки фигурных узоров на листах, для будущего рисунка на потолке.
Игольчатый валик. Он пригодится в том случае, если вы задумали гнутые поверхности на гипсокартоне.
Кромочный рубанок. В случае зачистки фаски в 45⁰ для будущего шпатлевания, он будет необходим.
Защитные очки и перчатки. Очки предохранят от попадания в глаза пыли и крошек, которые будут в большом количестве сыпаться вам в глаза при работе. Перчатки сохранят ваши руки в сохранности при работе, мало кому захочется иметь порезы и мозоли.

Инструменты

Для монтажа вам потребуется карандаш или маркер для разметки.
Болгарка или ножницы по металлу для резки несущих профилей.
Дрель для сверления отверстий под крепления.
Малярный нож или электрический лобзик. Они понадобятся для резки фигурных узоров на листах, для будущего рисунка на потолке.
Игольчатый валик. Он пригодится в том случае, если вы задумали гнутые поверхности на гипсокартоне.
Кромочный рубанок. В случае зачистки фаски в 45⁰длябудущегошпатлевания, онбудетнеобходим.
Защитные очки и перчатки. Очки предохранят от попадания в глаза пыли и крошек, которые будут в большом количестве сыпаться вам в глаза при работе. Перчатки сохранят ваши руки в сохранности при работе, мало кому захочется иметь порезы и мозоли.

Потолок из гипсокартона на кухне и его особенности

Правильный дизайн потолка на кухне может полностью преобразить всё помещение. У кухни есть определенные особенности, которые требуют специального подхода. Нужно позаботиться о красивом виде штор на кухне, а также куда-то спрятать неприглядное вентиляционное отверстие. Сейчас все пользуются вытяжками, поэтому прятать придется и вентиляционную трубу, что идет от вытяжки к отверстию в стене. Эти проблемы поможет решить потолок из гипсокартона на кухне.

Не обязательно использовать влагостойкий гипсокартон, хоть и желательно. Влажность на кухне не настолько высокая, а весь пар от плиты должен убираться благодаря кухонной вытяжке. Так что на кухне вполне можно использовать обычный ГКЛ.

Преимущества и недостатки

Чем больше кухня, тем массивнее можно делать конструкции из ГКЛ

Как и у любого отделочного материала у гипсокартона есть свои положительные и отрицательные стороны. Однако нас всё же интересуют плюсы и минусы в разрезе использования данного материала для создания потолка на кухне. Начнем с положительных сторон.

Подвесная конструкция позволит спрятать вентиляционный короб.
В проекте можно предусмотреть специальный короб, за которым будет спрятана штанга для штор.
Можно создать разветвление электропроводки для установки точечных светильников. Так вместо одной люстры по центру кухни можно будет установить ряд светильников в наиболее нужных местах: над мойкой, над плитой и над обеденным столом.
Неровный потолок больше не проблема, так как он будет спрятан.
Можно сделать весь ремонт самостоятельно.
Можно проводить зонирование помещения, создавать многоуровневые конструкции и узоры. Такая задача новичку не по силам.
Хорошо сочетается с натяжным потолком, если делать двухуровневую конструкцию.

Такие характеристики как экологичность, хорошая звукоизоляция, гибкость в работе и т.д. свойственны гипсокартону вне зависимости от места его использования.

Натяжные и подвесные потолки хорошо сочетаются

Подвесной потолок из гипсокартона на кухне имеет и недостатки, о которых обязательно стоит упомянуть.

Скрадывается высота. Конструкция из гипсокартона подразумевает потерю минимум 8 см высоты стен;
если всё делать самостоятельно, то на двухуровневый потолок на кухне уйдет порядка 4 дней, от момента закупки крепежа до момента финишной отделки;
есть вероятность появления со временем трещин и деформации, если монтаж был проведен неправильно;

Взвесив все за и против, нужно сделать свой выбор. Если он оказался в пользу гипсокартоновых конструкций, то нужно подумать об их дизайне и видах.

Виды потолков из гипсокартона и их дизайн для кухни

Дизайн потолков из гипсокартона для кухни играет очень важную роль, ведь не просто так мы собрались потратить кучу времени, сил и денег. На выходе должен получиться шедевр или хотя бы что-то, на что будет приятно смотреть. Перед тем, как продумывать дизайн, нужно определиться с видом конструкции.

Одноуровневый потолок может делаться со встроенными светильниками

Идеальным вариантом для маленьких кухонь являются одноуровневые потолки. Сложные конструкции на маленькой площади смотрятся нелепо.

Чтобы визуально не уменьшать маленькую кухню центр потолка лучше не трогать

Двухуровневый потолок несет в себе ряд полезных функций. Помимо эстетической составляющей он прячет вентиляционные трубы, а также может создавать карниз для штор. Такая конструкция позволяет создавать разнообразные геометрические формы и зонировать помещение (например, отделить часть, где готовится еда, от части, где она употребляется в пищу).

Без специальных навыков сделать такой потолок практически невозможно

Многоуровневые потолки могут использоваться только в современных квартирах, где под кухню выделяются большие площади. В противном случае такой вид подвесных конструкций будет смотреться неуместно.

Чаще всего на практике встречаются двухуровневые потолки из гипсокартона для кухни. В первую очередь это обусловлено необходимостью прятать вентиляционный короб.

При выборе дизайна нужно продумывать ряд важных моментов:

планируемое освещение;
дополнительные декоративные эффекты, что будут применяться;
цвет и фактуру;
размеры помещения, а также его форму;

Продумывая дизайн, нужно решить, как прятать трубу от кухонной вытяжки к вентиляционному отверстию. Под потолком её можно спрятать в короб, но еще остается часть трубы, что поднимается от вытяжки вверх по стене. Её также можно спрятать под гипсокартоном.

При подборе дизайна очень важна визуальня стимуляция. Другими словами, нужно посмотреть на всевозможные варианты, а потом выбирать что-то подходящее для себя. Потолки из гипсокартона на кухне: фотогалерея.

Подготовительные работы

Вне зависимости от выбранного дизайна и вида потолка из гипсокартона на кухне нужно будет провести определенные подготовительные работы. Так понадобятся листы потолочного гипсокартона. Он отличается от обычного ГКЛ своим весом и толщиной. Толщина потолочного ГКЛ 9,5 мм, а не 12,5 мм, как у стенового. В среднем один лист гипсократона для потолка весит на 3 кг меньше, чем лист для стены.

Количество листов легко подсчитать для одноуровневого потолка. Нужно высчитать площадь потолка и поделить его на площадь одного листа (стандартный размер 1,25х2,5 метров). Лучше округлить площадь листа до 3 кв.м. Так для прямоугольной кухне 3х4 метра потребуется 4 ГКЛ. Но это идеалистичный вариант, при котором не будет отходов.

Схема размещения и крепления гипсокартона

Однако потолок из гипсокартона на кухне может быть непредсказуем в том плане, что листов может уйти больше из-за неправильного раскроя. Поэтому нужно заранее прикинуть, где лягут целые листы, а куда пойдут обрезки, и как правильно их обрезать, чтобы было минимум отходов.

Если же речь не идет о простой конструкции, то придется создавать эскиз, чтобы посчитать количество необходимого материала. Можно сделать простой набросок или детальный рисунок. Чем сложнее работа, тем сложнее будет эскиз. Ниже можно посмотреть, какие бывают эскизы потолков из гипсокартона для кухни.

Для работы потребуются специальные инструменты (уровень, шуруповерт, канцелярский нож, дрель и т.д.) и крепеж (различные профиля, дюбеля, саморезы и т.д.). Также нужно провести разметку рабочей поверхности, но этот этап сильно зависит от типа выбранного потолка.

Одноуровневый потолок на кухню: пошаговая инструкция

Создание такого типа потолка ничем не отличается от аналогичных работ в других комнатах.

Находим самую низшую точку потолка в помещении и делаем на ней отметку. При помощи уровня и отбивочного шнура создаем прямые линии по периметру стен, обозначая место крепления профиля.
Размечаем на потолке полосы с шагом 40-60 см от стены. На отмеченных полосах с шагом 50 см сверлим отверстия и крепим подвесы на дюбеля.
Крепим к стене профиль UD по отмеченному периметру. Профиль CD заводим в профиль UD напротив намеченных ранее линий.
Крепим саморезами профиля между собой, а также фиксируем ими подвесы с профилем CD. Каркас готов.
Листы гипсокартона крепятся саморезами с шагом 20 сантиметров.
Всё зашпаклевывается и выполняется финишная отделка.

Этапы создания простого подвесного потолка из ГКЛ

Разумеется, что профиля должны быть нарезаны по необходимой длине. Также могут использоваться перемычки, что вставляются между профилями CD и служат дополнительными ребрами жесткости. Такие дополнительные меры требуются только для помещений с большой площадью. Если помещение небольшое и шаг CD профился составляет 40 см, то от перемычек можно отказаться. Тем более используется не тяжелый влагостойкий ГКЛ, а более легкий потолочный гипсокартон.

Теперь вы имеете представление, как сделать потолок из гипсокартона на кухне. Но это самый простой случай, доступный для каждого новичка.

Создаем короб и карниз

Именно необходимость спрятать вентиляционную трубу и штангу для штор приводит к созданию двухуровневых потолков из гипсокартона на кухне. В случае с нишей всё просто, подвесная конструкция просто не доходит до конца. Крайний профиль крепится не к стенке, а к подвесам, которые будут его удерживать. В обоих случаях (вентиляционный короб и карниз для штор) используется одинаковая конструкция только с разными размерами. Поэтому рассмотрим создание короба, который прячет трубу для вытяжки. Существует несколько вариантов создания короба, но остановимся только на одном из них.

По всей стене, где будет идти короб, прикручивается направляющий профиль. Это будет нижний уровень короба, так что нужно делать такую высоту, чтобы труба там поместилась. После этого параллельно на потолке крепится такой же направляющий профиль. Он будет обозначать ширину короба.

Короб с дополнительным вентиляционным окошком для ремонтных работ

Теперь проводится вентиляционная труба, которую поднимают на уровень вентиляционного отверстия. Она крепится специальными зажимами к потолку. Короб на кухне из гипсокартона на потолке нужен, чтобы спрятать вентиляционную трубу. Но это не значит, что она должна лежать в коробе. Тем более делается простенькая конструкция, не рассчитанная на дополнительный вес.

Далее полоски гипсокартона прикручиваются к верхнему профилю по всей длине. Они должны словно свисать сверху вниз параллельно стене. Эти полосы должны быть примерно на 5 см выше, чем нужно.

К тыльной стороне прикрученных листов гипсокартона крепится направляющий профиль. Он должен находиться на том же уровне, что и настенный профиль. Когда он прикреплен, то обрезаются излишки ГКЛ (те самые 5 см). Если новичок делает потолок из гипсокартона на кухне, то он часто промахивается с размерами и неправильно пользуется уровнем. Поэтому и нужен был запас в 5 см.

Осталось закрепить нижние полосы ГКЛ и короб будет готов. Не забываем про отверстие для трубы, ведь она должна где-то выходить.

Отличительные особенности двухуровневого потолка

Именно такая конструкция из гипсокартона больше всего востребована на кухне. Используя два яруса для потолка можно создавать на нём красивые узоры, но это требует больших умений. Также такая конструкция на кухне просто необходима, чтобы спрятать вентиляционную трубу в короб. С её помощью создается ниша или карниз для штор, чтобы не было видно штанги, по которой они ездят. Детально об этом было расписано ранее.

Если потолок двухуровневый, то точечные светильники на нём смотрятся особенно красиво. Потолок на кухне из гипсокартона с подсветкой позволяет равномерно распределить свет по всему помещению, если использовать точечные светильники.

Короб для вытяжки может иметь красивые выгнутые формы

Когда созданы все коробы, то можно просто делать подвесной потолок, словно он одноуровневый, а короб выступает частью стены. Однако в этом случаев нужно будет крепить подвесы впритык к коробам, чтобы на подвесы шла основная нагрузка от профилей. Также внутренний потолок должен быть меньшей высоты, чем те части, что были созданы коробами.

Если сделать широкие короба, то пространство между ними (центральная часть помещения) можно оставить для натяжного потолка. Такое сочетание только приветствуется, особенно если сделать центр овальным или круглым. Но это работа требует специальных навыков. Идеальным вариантом будет продумывание всех деталей на уровне создания каркаса.

Финишная отделка

Вне зависимости от того, какой потолок из гипсокартона на кухне был сделан, он нуждается в финишной отделке. Сначала шляпки саморезов шпаклюются, как и все стыки. На зашпаклеванные стыки между ГКЛ накладывается серпянки и вдавливается. В противном случае на поверхности могут появляться трещины. При необходимости устанавливаются малярные уголки. Когда всё высохнет, то потолок полностью шпаклюется.

Далее просохшую шпаклевку шкурят при помощи наждачной бумаги, грунтуют и опять шпаклюют. Теперь поверхность готова к финишному покрытию. Таким покрытием всегда высыпают обои или краска. Чем покрасить потолок из гипсокартона на кухне? Ответ на этот вопросы можно дать самому себе после анализа отличий основных типов красок.

Сравнение красок для потолка из гипсокартона на кухне
	Высокая стоимость	Влагостойкая	Нужно обновлять раз в несколько лет
Водоэмульсионная	Нет	Нет	Да
Воднодисперсионная	Нет	Да	Нет
Акриловая или латексная	Да	Да	Нет
Силикатня	Да	Да	Нет
Силиконовая	Да	Да	Нет

Дизайн потолков из гипсокартона: варианты и фото

Современная отделка и создание комфорта жилых помещений немыслима без дизайна потолка. Правильно подобранный дизайн потолков из гипсокартона способен придать неповторимый вид даже самой простенькой комнате. При проектировании всего интерьера помещения особое внимание стоит уделить именно потолкам.

Многоуровневый потолок в гостиной

На сегодняшний день самым популярным и востребованным материалом для отделки потолка является гипсокартонный лист или ГКЛ. Благодаря несложной технологии сборки подвесного каркаса и большой площади гипсокартонных листов можно выполнить работу в короткие сроки. К тому же из ГКЛ легко выполнить практически любую геометрическую фигуру, которая станет элементом потолочной системы, а потолки из гипсокартона получат уникальный дизайн.

Гипсокартонные листы

Почему гипсокартон доминирует в дизайне потолков

Чтобы ответить на этот вопрос достаточно перечислить некоторые достоинства этого материала:

 Гипс и картон, входящие в его состав практически экологически чистые компоненты. Они нейтральны по отношению к организму человека и не вызывают аллергических реакций.
 Листы ГКЛ обладают значительной звукоизоляцией и практически не горят, что немало важно при отделке офисных помещений.
 Этот материал имеет доступную, или даже можно сказать «народную» цену. Его форма и относительно не большой вес облегчают транспортировку и монтаж на потолочный каркас.
 Для отделки потолков помещений с повышенной влажностью, таких как ванная или санузел в продаже имеются листы влагостойкого гипсокартона. Они имеют зеленый цвет с обеих сторон.
 ГКЛ имеет идеально ровную поверхность, что позволяет быстро спрятать все неровности существующего потолка.
 Под подвесной потолок из гипсовых листов можно спрятать любые потолочные коммуникации, которые ранее портили интерьер
 В такой потолок можно встроить практически любые приборы освещения – точечные светильники, поворотные споты, люстры.
 Гипсокартон можно окрасить водоэмульсионным и красками любого цвета или оклеить потолок обоями.
 Потолки из гипсокартона легко совмещать с натяжными потолками из ткани или пленки ПВХ.

Насечка профиля под изгиб потолка

Конструкция потолков из гипсокартона

Основным элементом такого потолка как, уже было отмечено выше, является прямоугольный лист, изготовленный из гипса и помещенный между протекторными слоями из картона.

Благодаря такому сочетанию материалов листу можно придать любую конфигурацию и воплотить любой дизайн подвесного потолка из гипсокартона. Однако перед этим его подвергают простой обработке игольчатым валиком и смачивают обычной водой. Так можно изготовить волнистый потолок второго уровня или получить выступающую или утопленную окружность или полукруг.

Округлый гипсокартонный потолок

Подвесные дизайнерские потолки из гипсокартона монтируются на металлический каркас. Это конструкция из очень легких металлических реек, покрытых цинком. Это делает металл устойчивым к коррозии, что дает возможность применять его в помещениях с повышенной влажностью.

Рейки каркаса легко режутся ножницами по металлу или электрической болгаркой с отрезным кругом. Благодаря этому элементам каркаса можно придать практически любую форму.

Спиральный потолок в комбинации с натяжным полотном ПВХ

Важно помнить! Если существующий потолок в помещении достаточно низкий, то применять двух и трех уровневые потолки не рекомендуется. В этом случае объем помещения сократиться, а потолок будет «давить на голову», что вызовет дискомфорт.

Варианты гипсокартонных потолков

Одноуровневый потолок — самый простой дизайн гипсокартонных потолков, который идеально подойдет для помещений с низким базовым потолком. Минимальная высота, на которую можно опустить его поверхность составляет всего 3 см, что является толщиной несущего профиля CD.

Волнообразный трехуровневый потолок

В этом случае в качестве основного освещения применяют накладную или подвесную люстру. Если решено применять точечные светильники, то уровень потолка придется опустить на 10-12 см. Это диктуется высотой корпуса встраиваемого прибора освещения.

Если по периметру одноуровневого потолка на стены приклеить широкий потолочный плинтус с имитацией гипсовой лепнины, то в него можно заложить светодиодную подсветку. Такие гипсокартонные потолки по дизайну не уступят и потолкам с разными уровнями по своей красоте.

Звезда из гипсокартона на потолке детской комнаты

Важно помнить! Приклеивать потолочный плинтус стоит на 3-5 см ниже гипсокартонного потолка.

Дизайн двухуровневых потолков из гипсокартона – этот тип подвесных потолков позволяет визуально выполнить зонирование помещения на участи отдыха, работы или приема пищи. Всевозможные фигуры на потолке позволяют придать эксклюзивный и привлекательный вид любому помещению.

Подсветка и основное освещение позволяют освещать требуемые участки комнаты с определенной хозяевами интенсивностью. Для этого рекомендуется устанавливать светильники и люстры с реостатами. Благодаря податливости гипсокартона дизайн потолка может быть ограничен только Вашей фантазией. Например, дизайн потолка из гипсокартона кухни часто выполняется в виде коробов, которые отделяют зону приема пищи и зону приготовления.

В последнее время широко применяют сочетание многоуровневых потолков из гипсокартона и натяжных потолков ПВХ. Это позволяет добиться наилучших результатов в воплощении дизайнерских решений. Ярким тому примером может служить сочетание гипсокартона и натяжного потолка «звездное небо» для спальни и дизайн потолка кухни из гипсокартона с глянцевым натяжным потолком.

Трехуровневый потолок – очень часто такой способ отделки применяют для детских комнат. Тут применяют и всевозможные двухуровневые ромашки и звезды, которые монтируют на плоскость гипсокартона первого уровня. По потолку так же можно пустить волны и раскрасить их в разные цвета. В сочетании со встроенным освещением и декоративной подсветкой это придаст детской оригинальный вид.

Гипсокартонный потолок на кухне

Если попытаться сгруппировать варианты дизайна, то получится такой список:

 Округлые потолки
 Потолки спиралевидные
 Потолки волнообразные
 Фигурные потолки и короба

Применяя перечисленные варианты или комбинируя их можно создать гипсокартонные подвесные потолки любой сложности. Для этого необходимо проявить немного фантазии и творчества.

трехуровневый потолок, многоярусный, как сделать подвесной потолок из ГКЛ, устройство каркаса

Содержание:

Многоуровневые потолки относятся к разновидностям покрытий из гипсокартонных листов, которые по количеству вариантов оформления превосходят другие способы отделки. Их монтаж позволяет реализовать любое дизайнерское решение.

Особенности многоярусных потолочных конструкций

Нередко владельцы недвижимости предпочитают делить пространство помещений на функциональные зоны. При создании многоуровневых подвесных потолков можно зонирование отразить зеркальным образом на поверхности конструкции. Разграничение функциональных зон обустраивают по-разному, используя цветовые переходы, контрастное освещение и перепады уровней относительно высоты.

Например, при создании зонирования в гостиной акценты обычно делают на рабочей и обеденной зоне. Одновременно в месте для отдыха или в кинозале создают приглушенное освещение.

Многоуровневые потолки из ГКЛ являются одним из лучших решений для помещений большой площади, поскольку там обычное ровное покрытие будет выглядеть неуместно. Простым вариантом такой конструкции из гипсокартона считаются двухуровневые системы. Для этого нужно по периметру одноуровневого потолка вдоль стен надстроить дополнительный ярус.

Можно сделать просто уступы или с нишами, предназначенными для монтажа рассеянной подсветки его поверхности. В зависимости от дизайна, потолочный карниз, устанавливаемый вдоль стен, делают прямоугольной или округлой формы.

Различие между двух- и трехуровневым потолком заключается только в количестве ярусов, создаваемых последовательно. В случае увеличения числа уровней появляется необходимость усилить несущую способность вышерасположенных слоев. Стандартно проектную величину нагрузки определяют из расчета, что допустимое значение составляет 14 килограммов на 1 кв.м.

Каждый ярус потолочной конструкции из ГКЛ выделяют разным цветом или при помощи декоративной подсветки. При этом создавать криволинейный многоуровневый потолок намного сложнее, чем обычный или многоуровневый, имеющий прямые линии. От точности нанесения разметки, согласно которой будет сооружаться подвесная конструкция, зависит конечный результат.

Преимущества многоуровневых потолков

Если для оформления комнаты выбран многоуровневый подвесной потолок, это будет правильное решение, поскольку данная конструкция обладает массой достоинств:

Несложный монтаж. На то, чтобы установить одноуровневый потолок уходит меньше времени, чем на обустройство классического варианта. Максимум через 2 дня потолочная конструкция будет подготовлена к финишной отделке.
Изменение геометрии. Многоуровневые потолки из гипсокартона, имеющие всевозможные криволинейные формы и разные варианты освещения, обладают способностью расширять окружающее пространство в помещении, тем самым изменяя его форму.
Сокрытие коммуникаций. Потолочные конструкции, состоящие из нескольких уровней, делают незаметными различные дефекты перекрытия, они маскируют электропроводку, системы вентиляции и кондиционирования, инженерные коммуникации.
Возможность функционального зонирования. Многоуровневые потолки из гипсокартона позволяют разграничивать большие по площади помещения и квартиру-студию, в которых не предусмотрено строительство перегородок, на функциональные зоны.
Использование оригинальных светильников. Благодаря установке многоярусной конструкции можно создать в комнате уникальную систему освещения с использованием точечных осветительных приборов, галогенных лампочек с поворотным механизмом или современных моделей люстр, а также светодиодную подсветку.
Экологичность. Гипсокартон относится к экологически безопасным материалам. Его влагопропускающие качества обеспечивают поддержание в помещении нормального микроклимата.
Оптимальное соотношение между ценой и качеством. У потолочных конструкций из гипсокартона нет равных в этой ценовой категории. Кроме этого, они долговечны, что доказано 20-летней безупречной эксплуатацией первых потолков из ГКЛ.

Составление эскиза многоярусного потолка

Чтобы наглядно представлять, как будет выглядеть многоярусный потолок в сочетании с интерьером помещения и предметами обстановки нужно составить его эскиз. Главное при его составлении – это соблюдение точного масштаба и размеров. Погрешности недопустимы.

На эскизе изображают стены, окна и двери помещения. Эти элементы имеют большое значение, когда проектируется форма потолочной конструкции. Необходимо тщательно продумывать даже мельчайшую деталировку. После этого на чертеже схематически отмечают расположение мебели.

Когда нанесено изображение элементов интерьера, приступают к составлению конструкции многоуровневой подвесной системы. Если понравилось фото такого потолка, то можно остановиться на аналогичной конфигурации, но внести соответствующую корректировку с учетом планировки собственной комнаты.

Создавая эскиз многоярусных потолков, следует планировать количество уровней с учетом высоты потолочного перекрытия в доме или квартире. При этом не нужно забывать, что, чем больше будет ярусов, и чем значительнее получится расстояние между ними и тем ниже окажется конструкция.

По этой причине специалисты не советуют в помещениях с низкими потолками в домах старой застройки монтировать слишком громоздкую многоуровневую систему. Нанося все участки потолка на схему, нужно отражать их реальные параметры. На этом этапе заранее приобретают светильники для обустройства подсветки. Читайте также: «Как сделать потолок из гипсокартона многоуровневый своими руками – детальное пошаговое руководство».

Разметка перекрытия под будущий потолок

До того, как приступать к разметке, потолочную основу очищают от прежнего покрытия.
Когда на ней находились панели, их снимают и с перекрытия удаляют остатки клея. Если старым покрытием была побелка, ее можно не трогать, при условии, что она не отслоилась, и отсутствуют трещины.

Мел, нанесенный в несколько слоев, который плохо держится, удаляют, так как он потом начнет отваливаться и падать на гипсокартонные элементы. Старую покраску лучше снять, используя металлические щетки или шпатель. Полотно старого натяжного потолка убирают, его каркас демонтируют вместе с крепежными деталями.

После завершения очистки потолочного перекрытия приступают к проведению разметки будущей конструкции. Прежде всего, намечают место расположения ее первого уровня. Разметку осуществляют по стенам с учетом того, что между ярусами предстоит установка светильников. Нужно проследить, чтобы расстояние позволяло их смонтировать.

Потом выбирают угол, в котором высота наименьшая и на нужном расстоянии от перекрытия наносят соответствующую отметку, обозначающую место расположения листа гипсокартона. При этом по сторонам угла отмечают обе примыкающие стены. На следующем этапе производят разметку трех остальных углов.

Эту работу проще делать с использованием водяного или лазерного уровня. Можно также воспользоваться определенными математическими расчетами. От высоты расположения последующего угла вычитают высоту предыдущего. Разницу прибавляют к расстоянию, на которое планируется опустить сооружаемую многоярусную конструкцию. Дальше полученную сумму отнимают от уровня основной потолочной поверхности.

Например, если в комнате самый низкий из углов находится на 200-сантиметровой высоте, а следующий располагается на отметке 210 сантиметров, тогда разница составит 10 сантиметров. Если первый уровень должен быть сделан ниже на 10 сантиметров, чем основа, в этом случае в первом углу разметку делают на высоте 190 сантиметров. Во втором углу следует отступить от основной поверхности на 20 сантиметров.

Затем приступают к нанесению разметки для установки профилей и подвесов, используемых для сборки каркаса многоуровневого потолка из гипсокартона. Чтобы обозначить места фиксации профилей, проводят параллельные линии, а подвесов – отмечают точки. Профили должны находиться на швах гипсокартонных плит, в результате чего их края не могут оказаться в воздухе.

Шаг монтажа подвесов равен 60 сантиметрам, а профилей – около 40 сантиметров. Подвесы располагают в конце каждого из профилей. В зависимости от размеров помещения и конфигурации устанавливаемой потолочной конструкции, следует определиться с направлением профиля, перемещаясь по пути наименьшего сопротивления, одним словом, как будет удобнее работать мастеру.

Нередко специалисты настойчиво рекомендуют: устанавливать несущие профили перпендикулярно к оконному проему, чтобы места стыковки листов отделочного материала не были сильно заметны при дневном освещении.

Но все же при выборе направления монтажа профиля желательно учитывать его длину, размещение гипсокартонных плит, вид перевязки между ними, количество поперечных швов. Чтобы они не были так заметны, нужно их качественно зашпаклевать.

Монтаж каркаса для многоярусного потолка

Для устройства многоуровневых потолков из гипсокартона потребуются инструменты, среди которых:

карандаш или маркер для нанесения разметки;
болгарка или ножницы для работ по металлу для резки профилей;
электролобзик или малярный нож для нанесения узоров на гипсокартонный лист;
дрель для создания отверстий под крепежные изделия;
кромочный рубанок, чтобы производить зачистку фаски в 45 градусов для выполнения шпаклевания в будущем;
игольчатый валик, позволяющий создавать на гипсокартоне гнутую поверхность.

Кроме набора инструментов необходимо иметь защитные перчатки для рук, чтобы на них не появились порезы и мозоли. Также нужны специальные очки, предохраняющие глаза от попадания в них пыли и мелких крошек, которые образуются при проведении монтажа в большом количестве. Читайте также: «Как сделать потолок из гипсокартона многоуровневый своими руками – детальное пошаговое руководство».

До того, как из гипсокартона сделать многоуровневый потолок, в первую очередь необходимо прикрепить к потолочному перекрытию и к стенам каркас. По периметру стен монтируют основной UD-профиль для несущей конструкции. Потом ее дополняют CD-профилями, которые придают жесткость и устойчивость всей системе. Для фиксации UD-профиля на стенах используют дюбели, размещая их с промежутком около 25 – 30 сантиметров.

На дальнейшем этапе приступают к установке промежуточных CD-профилей, которые соединяют между собой саморезами металл-металл. После этого можно считать выполненной работу по созданию первого уровня потолочной конструкции. Для обустройства второго яруса и фиксации последующих элементов требуется дополнительная установка несущих уровней.

Для него нужны будут дистанцеры, их еще называют подвесами. Их прикрепляют к основной части обрешетки, они являются носителями второго яруса. Подвесы монтируют саморезами, а уже потом на них подвешивают следующий уровень гипсокартонной конструкции.

Если нужно изогнуть профиль, его надрезают. Когда площадь помещения более 20 кв.м., тогда профили размещают на расстоянии, не превышающем 40 сантиметров. Метки для установки профилей CD наносят на потолке и стенах примерно через каждые 50 сантиметров. В этих местах прикручивают скобы для крепежа.

Затем измеряют расстояние между стенками, потом CD-профили отрезают по длине примерно меньше на 0,5 сантиметров, чем размер промежутка. Теперь можно вставлять CD-профили в UD-профили, слегка приподняв их. Каждый профиль приходится подтягивать средней крепежной скобой, а потом подгибать ее под профиль.

Поперек вспомогательного каркаса протягивают нитку в соответствии с уровнем его плоскости. Согласно ей выставляют все вспомогательные профили. Дальше их нужно прикрепить к основному каркасу при помощи саморезов или крепежных скоб. Концы этих скоб необходимо отогнуть в стороны, либо вверх.

На следующем этапе можно начинать обшивку каркаса первого из ярусов, не забывая о перевязке швов и перемычках, а также о том, что нужно оставить запас для этого уровня. Лишние углы удаляют сразу – их обрезают, чтобы не перегружать конструкцию дополнительным весом. После того, как первый уровень готов, можно переносить на потолок изображение с ранее составленного эскиза.

Монтаж гипсокартонных листов на потолок

После того, как собран каркас, приступают к установке гипсокартонных плит на первый ярус в соответствии с инструкцией о строительстве многоуровневой потолочной конструкции. Специалисты предупреждают, что вырезать гипсокартон, чтобы он повторил волнистые линии перед установкой на обрешетку, не следует.

Лучше поступить по-другому: сначала подготовить лист таким образом, чтобы он без проблем мог поместиться в нужном месте, но при этом немного выступал за пределы волн. После того, как отрезок гипсокартона прихвачен, все лишнее отрезают и удаляют с помощью острого ножа.

Для этого нужно провести ножом по тыльной стороне листа ГКЛ, используя волну в качестве ориентира и пользуясь ею как линейкой. Затем немного следует надломить гипсокартон так, чтобы снизу появилась линия и провести ножом по ней. После этого по краю прокручивают саморезы. Потом подравнивают концы. В завершение работы обтрепавшийся отделочный материал подрезают, хотя это можно и не делать.

На первый ярус принято устанавливать гипсокартон, причем начинать со стороны стены не обязательно. Периметр можно сначала оставить свободным, поскольку в этом месте возможна установка последующих уровней. Листы материала специалисты советуют прикреплять особыми саморезами. На каждую гипсокартонную плиту тратится примерно 60 штук.

В процессе строительства многоуровневых потолков из ГКЛ необходимо учитывать создание будущей подсветки. Электропроводку следует проводить прежде, чем прикрепить листы к элементам каркаса. Форма второго яруса зависит исключительно от пожеланий и личных предпочтений жильцов.

Например, когда выбрана округлая форма, нужно нарисовать круг и прикрепить в соответствии с разметкой каркас второго уровня потолочной конструкции, у которого основу строят из UD-профиля. Его монтируют к первому уровню, но желательно в местах, где проходят планки этого яруса.

После этого в основной профиль вставляют CD-профили, которые следует крепить через гипсокартон к CD-профилям первого уровня. Для данной цели потребуются такие крепежные изделия, как саморезы для металла, имеющие длину 60 — 70 миллиметров.

Гипсокартонные листы сначала прикручивают, а только потом начинают обрезать. Это удобнее всего делать с использованием обычной ножовки для работ по металлу или электрического лобзика.

Только теперь можно приступать к обустройству третьего уровня. Но, планируя строительство трехъярусного подвесного потолка, необходимо учитывать, что финансовые затраты в этом случае увеличатся.

В действительности создание многоуровневой гипсокартонной потолочной конструкции предполагает, что количество ярусов может любым. Но специалисты не рекомендуют строить больше трех уровней, поскольку поверхность потолка опустится слишком низко.

Уровни отделки гипсокартона

Требования к отделке гипсокартона указываются практически на каждом строительном объекте. Либо небольшая стена, либо комната, либо целые участки, отделка гипсокартоном является стандартом среди профессионалов в области строительства, и каждый уровень имеет свои особенности. Следуйте этим рекомендациям, чтобы получить требуемый уровень отделки гипсокартона.

Уровень 0

Этот уровень может использоваться во временном строительстве, например, на фасадах торговых центров, временных коридорах, стенах и сооружениях.На этом уровне не требуется оклейка лентой или отделка. Его также можно использовать там, где еще не выбрано окончательное покрытие или отделка стен.

Уровень 1

На этом уровне поверхности из гипсокартона можно оставить свободными от излишков герметика. На всех стыках и внутренних углах лента должна быть закреплена в стыковочной смеси. На вершину t и головки крепежных деталей нет необходимости покрывать герметиком , допускаются гребни и следы от инструмента.

Этот тип отделки рекомендуется в местах, которые обычно закрыты для публики.Также может потребоваться некоторая степень огнестойкости и звукоизоляции. Обычно это требуется в помещениях над потолками, служебных коридорах, складских помещениях, чердаках и других местах, где углы и обрамление будут скрыты.

Уровень 2

Гипсокартон, указанный в качестве отделки уровня 2, должен использоваться в тех областях, где внешний вид поверхности не является первоочередной задачей и не может быть частью фасада здания. Все стыки и углы обрамления должны быть заклеены лентой в стыковочной смеси и протерты ножом для стыков, оставляя тонкий слой на всех стыках и углах.

На финишной поверхности не должно быть излишков шовного герметика, и он должен быть нанесен на все головки крепежных элементов. Обычно указывается в местах, где гипсокартон используется в качестве подложки для плитки, или в гаражах, складских помещениях и других местах, закрытых для пешеходов. Важно, чтобы шовный герметик, нанесенный на ленту гипсокартона во время заделки, считался отдельным слоем, как того требует ASTM C840.

Уровень 3

Отделка гипсокартоном на 3 уровень требует навыков и знаний.Отделка уровня 3 должна использоваться на участках со средней и тяжелой текстурой, наносимых распылением или вручную, или на участках, где настенные покрытия будут использоваться в качестве окончательной отделки. Этот тип отделки неприемлем в помещениях, где будут использоваться гладкие окрашенные поверхности или светлые настенные покрытия.

На этом уровне гипсокартон должен быть покрыт грунтовкой для гипсокартона перед нанесением окончательной отделки. Тонкое равномерное покрытие должно покрывать все стыки и внутренние углы, и еще раз наносится один дополнительный слой герметика.На этом уровне отделки не допускаются никакие отметки или выступы инструмента, поэтому гипсокартон должен быть обработан гладко. Для аксессуаров и головок креплений требуется два отдельных слоя герметика.

Уровень 4

Гипсокартон уровня 4 рекомендуется для участков с плоской краской, легкой текстурой или легким настенным покрытием в качестве окончательной отделки поверхностей. Не рекомендуется использовать виниловые настенные покрытия без подложки в качестве отделочной поверхности на этом уровне. В соответствии с рекомендациями уровня 3 гипсокартон должен быть покрыт грунтовкой для гипсокартона перед нанесением окончательной отделки.Глянцевые, полуглянцевые и эмалевые краски нельзя наносить на финишную поверхность 4-го уровня. Вместо этого плоские краски будут иметь тенденцию уменьшать совместную фотографию.

На этом уровне очень важно выбрать правильную отделку стен или текстуру, иначе на поверхности могут появиться дефекты и следы отделки. Чтобы избежать подобных проблем, головки крепежных деталей и аксессуары должны иметь три отдельных слоя герметика. Два отдельных слоя герметика должны быть нанесены на все плоские стыки, а один отдельный слой герметика должен быть нанесен на внутренние углы.

Уровень 5

Высочайший уровень качества отделки гипсокартоном. Этот уровень рекомендуется в тех местах, где есть условия освещения, и в местах, где краска будет окончательной отделкой поверхности. Отделка гипсокартоном с использованием рекомендаций уровня 5 — самый эффективный метод, обеспечивающий однородную поверхность и минимизирующий возможность фотографирования стыка.

Рекомендуется нанесение высококачественной грунтовки для гипсокартона с высоким содержанием сухого остатка, чтобы заполнить поры и уравновесить разность всасывания.Чтобы скрыть небольшие дефекты, можно использовать тонкий слой шпателя для швов, следуя рекомендациям производителя, и наносить его на всю поверхность. Два отдельных слоя герметика должны быть нанесены на все плоские стыки, а один отдельный слой должен быть нанесен на внутренние углы. Головки крепежа и аксессуары должны быть покрыты тремя отдельными слоями герметика.

Важные примечания

Гладкую поверхность гипсокартона можно получить, осторожно отшлифуя влажной губкой, но будьте осторожны, чтобы не удалить облицовочную бумагу.
Грунтовка для гипсокартона может не потребоваться для некоторых текстурных работ.
Перекрашивание может не потребоваться, если на аксессуары для гипсокартона нанесено достаточное количество материала.
Некоторые новые грунтовки для покрытия стен, как утверждается, сводят к минимуму повреждение при удалении настенного покрытия.
Всегда следуйте рекомендациям производителя.
Текстура скрывает недостатки, а лакокрасочное покрытие подчеркивает дефекты.
Уровни не предназначены для добавления для получения следующего уровня финиша.

проектирование многоуровневых конструкций, трехуровневые варианты подвеса

Содержимое

Характеристики
дизайн
Типовой проект
Как выбрать для разных комнат?
Красивые образцы в интерьере

Для создания неповторимого и уютного дизайна любой комнаты в квартире можно использовать потолок. Ведь этот предмет сразу бросается в глаза при входе в комнату. Одна из оригинальных идей в дизайне интерьера — многоуровневые потолки из гипсокартона с подсветкой.

Характеристики

Гипсокартон

благодаря своей легкости и простоте в обращении позволяет создавать сложные трехмерные конструкции, которые после сборки можно обработать только штукатуркой и покрасить в любой цвет. В результате получается впечатляющая деталь интерьера с гладкой поверхностью, не уступающая по красоте дорогим стройматериалам.

Многоуровневый гипсокартон обычно крепится к металлическим потолочным профилям, которые легко разрезать, придавать им любую изогнутую форму и крепить к бетонному полу на шурупах с дюбелями.

Для небольших помещений до 16 кв. М достаточно 2 уровня, а в просторных гостиных и холлах используется 2–3 уровня и более.

Очень разумно сделать в комнате или коридоре многоуровневый потолок с подсветкой

, что добавит интерьеру элегантности и уюта. Поскольку листы гипсокартона легко режутся, их можно вставлять прямо в небольшие светильники с ярким или тусклым светом. Они станут хорошим дополнением к главной люстре или естественному свету из окна.

Потолки из гипсокартона с подсветкой обладают рядом замечательных преимуществ:

С их помощью можно освободить место для зон разделения, каждая из которых будет выполнять определенную функцию.
Встраиваемые светильники служат дополнительным освещением при выключенной люстре, они могут создать уютную тень.
Гипсокартон хорошо выравнивает любые поверхности потолков.

Выемка из гипсокартонных листов позволяет скрыть проводку и другие коммуникации.
С объемными формами и различными видами освещения можно воплотить в жизнь любые дизайнерские задумки.

№

Для установки встраиваемого многоуровневого освещения потолков необходимо использовать экономичную энергосберегающую лампочку, которая при высоких показателях освещения потребляет мало энергии и практически нагревается.

дизайн

Самый распространенный вариант, в котором воплощаются многоуровневые потолки из гипсокартона с подсветкой в спальне или холле — это рамка шириной 15 — 20 см по всему помещению в сочетании с приподнятой на 5 — 10 см центральной частью.В большинстве случаев подобный состав подбирается под белый цвет, но можно поэкспериментировать и с другими оттенками. Каркас сделать достаточно просто: на верхний ярус укладываются листы по всей площади потолка, к нему и к стенам крепится нижний ярус водостока.

Упрощает работу здесь то, что все углы получаются прямыми и нет необходимости гнуть металлопрофили.

Такую конструкцию из двух ярусов собрать за сутки легко. Несмотря на простоту схемы, получившийся потолок выглядит эффектно, особенно если добавить к нему оригинальную подсветку.Встроенные точечные светильники можно равномерно расположить внизу рамы по периметру комнаты или сделать скрытое освещение в нишах. Для последнего способа необходимо несколько изменить конструкцию — внутренние боковые стенки каркасов-коробок не закрываются полностью, а оставляется зазор, через который свет будет попадать из скрытой ниши в светильниках.

Скрытое освещение помещения имеет свои особенности. Поскольку самих светильников не видно, яркий свет от них не слишком очевиден, но общая картина внизу способна впечатлить гостей.Различные конструкции профиля потолочной ниши, в которой лампы расположены так, чтобы влиять на уровень освещенности. В зависимости от высоты проема и открытого расположения светильников меняется и ширина световой полосы. Он может быть умеренным (150–300 мм), ярким (100–200 мм), очень ярким (50–100 мм) или рассеянным (300–500 мм).

Хорошим решением будет не только собрать каркасный потолок со скрытым освещением, но и произвести его ручную регулировку. Для этого достаточно включить во внутреннюю разводку небольшое сопротивление, изменяющее цепь.Тогда с помощью простого настенного пульта дистанционного управления можно будет изменять освещение в вашей комнате — от яркого дневного света до интимных теней.

Потолок в помещении можно разделить на 2 — 3 яруса , каждый из которых обозначается функциональной зоной в помещении. Переходы между ними можно сделать прямыми, но более эффектно смотрятся границы в виде волн или других сложных кривых. Листы гипсокартона очень поддаются разрезанию, на них не сложно создать любую изогнутую линию.Профили, которые монтируются на ГКЛ, сложнее профилировать, но эта проблема решаема. Сначала сделайте П-образный вырез для ведения боковых краев на расстоянии 3-5 см, а затем загните в нужную изогнутую линию.

На каждом из уровней потолка можно установить свою многоуровневую подсветку. Если вы хотите создать более освещенную территорию, то выбирайте мощные лампы или их размещайте почаще. В темных местах будет достаточно 2 — 3 точек освещения.

Трехуровневый потолок можно легко осветить 10-15 светодиодными лампами типа цоколя Е27 мощностью до 12 Вт, при этом можно даже не использовать большую центральную люстру.

Проект

Подвесной потолок 2 — 3 уровня с подсветкой может быть оформлен разным дизайном. Выполненный в стиле минимализма каркас потолка с одинарной ступенькой может отлично смотреться даже в небольшом помещении. Уровень, прилегающий к окну, необходимо поднять на 5 — 10 см, а уровень, который ближе ко входу, лучше предусмотреть 3 — 4 встроенными светильниками. Если линия перехода, то идите и лампы в ряд, а если ступенька заканчивается кривой линией, то и огни должны идти по кривой.

Необязательно использовать переходы между уровнями по всей ширине комнаты. Есть возможность сделать изящный ступенчатый угол с дополнительным освещением, например, на столе в офисе или в детской. Затем каждый ярус можно покрасить в разные цвета и снабдить двумя-тремя маленькими лампочками. Эта зона сразу станет комфортной и удобной в эксплуатации.

Гостиная или большая комната могут быть оборудованы потолком шикарного дизайна, подчеркнув статус и хороший вкус жильцов.Для этого можно создать центральную зону со сложными геометрическими фигурами, каждая оборудована своими светильниками, они также включены отдельно.

Корпус устройства и разъем для кабелей пока сложны, но в результате можно получить поистине эффектный проект.

Многие жители предпочитают оформлять свои квартиры в современном стиле с прямыми линиями, без лишних декоративных деталей и обилием современной техники. Вместе с мебелью, бытовой техникой и стенами в такой концепции можно оформить и подвесной потолок из гипсокартона.Углы и линии легко выполняются с помощью потолочных профилей.

Добавлен ровный белый свет от встроенных ламп или светодиодных лент , Уровни и цвета освещения регулируются рядом переключателей или пультом дистанционного управления. Разноуровневые потолки украшают глянцевые поверхности, декоративная штукатурка или фотопечать.

Подвесные потолки в 2 — 3 яруса в классическом исполнении имеют свои особенности. возможно использование большого количества декоративных элементов, орнаментов и лепнины с преобладанием традиционного цвета.А вот с освещением надо быть осторожным — вместо встраиваемых светильников используйте красивые подвесные люстры.

Чтобы дополнить освещение помещения для подвесных потолков, можно использовать яркие цвета или блестящие светоотражающие поверхности. Тяжелые зеркала не рекомендуется вешать на конструкции из гипсокартона, они не выдержат такого веса. Но вместо этого вы можете использовать множество других легких материалов с высоким блеском.

И самое лучшее решение — это смешать оригинальные подвесные потолки из гипсокартона и с глянцевой поверхностью.Другой способ — покраска листов гипсокартона блестящей акриловой краской.

Вообще, для многоуровневых потолков из гипсокартона существует множество видов отделки, каждый из которых повлияет на ваше покрытие. Под точечные врезные светильники можно использовать декоративную штукатурку «кора». С помощью навесных светильников можно поклеить обои с рисунком и в эко стиле сделать поверхность «под дерево».

Как выбрать для разных комнат?

Подбирайте количество ярусов многоуровневого потолка в зависимости от размеров и высоты помещения.На каждый уровень нужно по 10 — 15 см, поэтому не стоит делать сложные конструкции в невысоких помещениях, малогабаритных квартирах типа «хрущевки». Дело в том, что в многоярусных потолках выбрана полезная площадь, зрительно уменьшающая и без того небольшие объемы.

Для небольших комнат, кухонь, прихожих достаточно сделать 2 слоя однотипными светодиодными лампами с цоколем Е27 или Е14.

Иная ситуация в больших помещениях площадью более 20 квадратных метров. м. Многие хотят придать им неповторимый дизайн, используя многоуровневые потолки с подсветкой. Для просторных помещений можно смонтировать каркас из гипсокартона в 2 — 3 слоя, отделать его боковым скрытым освещением или встроенными галогенными, светодиодными, люминесцентными лампами.

Вариантов дизайна множество — от классики до ультрасовременного или минималистского стиля. Главное не переборщить с ярусами, потому что они слишком большие и сложные куски насыпных куч даже в большом помещении будут смотреться кричащими.

Еще стоит обратить внимание на выбор самих осветительных приборов для многоуровневых потолков из гипсокартона.По конструкции и способу крепления они бывают трех видов: точечные, подвесные и светодиодные.

Наибольшую популярность точечные светильники

получили благодаря своей компактности, универсальности и простоте установки. Их легко вставить в потолок из гипсокартона с помощью ниши, при этом вся система электропроводки остается внутри. Вы можете разделить все светильники в комнате на группы, каждая из которых будет освещать отдельную зону и отдельный выключатель.

Лицевая часть точечного светильника имеет круглую форму, корпус выполнен из серебристого металла или пластика.Преимущества этих светодиодных ламп долгий срок службы и небольшая мощность — они практически не выделяют тепло. А потребляемая мощность у них в 8 раз меньше, чем у ламп накаливания, и в 3 раза меньше, чем у энергосберегающих ламп с таким же уровнем освещенности. Например, лампу накаливания на 75 Вт можно заменить светодиодной на 12 Вт, и она не будет затемнять комнату.

Еще одно преимущество светодиодных ламп в выборе температуры света, белый оттенок, подходящий для конкретной ситуации. Есть натуральный белый цвет, идеально подходящий для использования в офисе и домашних делах, теплый — для непринужденной атмосферы в спальне, насыщенный желтый, который подходит для кухни, и другие виды.

У нас светильники подвесные, корпус находится внутри, небольшой вес позволяет подвесить потолки из гипсокартона. Они привязаны к существующему набору инструментов к профилям ипотеки. Крепеж размещается внутри каркаса. Подвесные светильники очень похожи на традиционные люстры, их можно установить в комнате, спальне или детской комнате, но нельзя вешать на кухне или в коридоре.

Светодиодная лента наиболее идеально расположена в двухуровневом гипсовом ручье с каркасом в спальне. Эти устройства похожи на обычный кабель разной толщины, который равномерно освещен на всем протяжении. Лента легко сгибается и принимает желаемую форму.

В продаже есть фонари, которые регулируют яркость и даже цвет могут плавно их менять. Все оборудование и проводку к ним можно спрятать в потолочном ящике.

Галогенные лампы по цветопередаче и яркости близки к светодиодным, хотя и не такие экономичные. Но такая подсветка также хорошо подходит в качестве встроенной подсветки для многоуровневых потолков.

Особенно хорошие лампы IRC, которые потребляют меньше энергии и тепла. Их можно использовать, например, для скрытого освещения гипсокартонных потолков в спальне.

Наконец, в качестве бюджетного варианта подсветки сложных потолков можно использовать люминесцентные лампы, которые дешевле галогенных и светодиодных, но по прочности и экономичности у них меньше. В коридор вполне может попасть холодный белый свет.

Красивые образцы в интерьере

Стоит рассмотреть несколько удачных примеров многоуровневой подсветки гипсового потолка с рисунками.

Фантастический дизайн, скрытая подсветка разных цветов в сочетании с несколькими прожекторами.
Самый простой дизайн и низкие светильники создают потрясающий эффект в помещении. Такое решение идеально подходит для спальни.

Потолок центральной люстры, и дополнительная встроенная подсветка. Вы можете изменить количество уровней освещенности в комнате.
в рамке придает неповторимую атмосферу. Интенсивность света можно изменить.

О том, как установить трехуровневый потолок из гипсокартона с подсветкой, смотрите в следующем видео.

Запрещается использование любого контента без нашего предварительного письменного согласия.

KHouse Modern — Обновление отделки гипсокартоном

Я давно не предоставлял обновления по KHouse Modern, поэтому этот пост уже давно назрел. Этот дом действительно потрясающий, и ремесло, в котором он строится, невероятно … а иногда невероятное мастерство занимает немного больше времени, чем вы могли бы пожелать.Последние несколько месяцев были потрачены на прокладку электрических и сантехнических линий, установку крыши, установку множества окон и начало установки внешней облицовки. Я уверен, что есть некоторые хардкорные технически подкованные люди, которым, вероятно, понравится пост об установке 80-миллиметровой крыши из ПВХ, я не нахожу их особенно интересными для написания (их так много, что «я чуть не упал с крыши» OSHA типы шуток, которые может сделать человек).

Хотя это не самый захватывающий заголовок, который я когда-либо придумал, это, тем не менее, очень классный пост, потому что он охватывает область внутренней отделки, которая может создать или разрушить современный дом, и это то, что больше всего у людей нет двух мыслей о.Если бы я устроил перекличку и спросил вас, знаете ли вы разницу между гипсокартоном уровня 4 и уровня 5, многие из вас знали бы ответ? Не лги. Хорошо, допустим, вы знаете разницу, сколько людей знает, как достигается этот уровень финиша в поле?

Но прежде чем мы перейдем ко всему этому, давайте сделаем краткий обзор ( Если вам нужно поиграть в догонялки по всем сообщениям KHouse Modern, вы можете найти их здесь)

Изображение выше было взято из сообщения, которое я написал в феврале 2014 года, и показывает внешний угол крыла главной спальни.Многое произошло за последний год, но если вы посмотрите на фотографию того же угла, которую я сделал на прошлой неделе…

… она выглядит очень похоже на воображаемый дизайн. Два заметных изменения — мы заменили бронзовые анодированные окна прозрачным анодированным алюминием, и мы заменили некоторые полированные блочные стены ландшафтом на монолитный бетон. Это еще один слой текстуры, который мы искали — я думаю, он хорошо контрастирует с естественным герметичным шпунтом и канавкой софита Douglas Fir.

Это основное жилое пространство дома — качество света в этом помещении просто потрясающее. В этот момент на фотографии бригада гипсокартона начинает процесс замазки — закрывает стыки там, где листы гипсокартона встречаются друг с другом, маскируя выемки в местах установки шурупов. За исключением пола из белого дуба шириной 6 дюймов, отделка этой комнаты очень похожа на ту, что вы видите здесь. Вороненый кирпич кремового цвета, потолок из натуральной пихты Дугласа, выкрашенные в белый цвет стены и черненая стальная каминная перегородка в дальнем конце комнаты.

Поскольку часть этого поста посвящена описанию уровня отделки гипсокартона и того, почему отделка уровня 5 важна в таком пространстве, важно видеть все эти фотографии «во время». Стены пятого уровня не возникают просто так, они со временем возводятся. По сути, вы смотрите на отделку Уровня 4 (которую я объясню более подробно ниже). Когда у вас есть большие окна, которые буквально грабят такую стену (чем выше, тем важнее иметь качественно отделанную стену), свет обнажит все изъяны, деформации, изгибы, вафли и т. Д.как бы вы это ни называли. Чтобы показать вам разницу, взгляните на окно выше, а затем сравните его со следующим, сделанным всего через несколько дней после завершения процесса уровня 5.

Стены выглядят так, как будто их покрасили, не так ли? Фактически, вся стена была покрыта глиной для гипсокартона, ей дали полностью высохнуть, и теперь ее шлифуют, чтобы она стала идеально гладкой и ровной. Видите того парня, стоящего там на строительных лесах? Он вручную шлифовал эту стену ДНЕЙ !! ( ну может не дни, а давно ). Та коричневая штука, которую вы видите там, — это мясная бумага, которая была приклеена скотчем, чтобы защитить потолок DougFir от шлифовки.

Кроме того, если вам интересно, почему на стене есть фанера, это потому, что в этом доме будет кухня Bulthaup, и это требование этой кухонной системы… но об этом позже.

Вот еще один взгляд на то же место до и после. Я также добавил это изображение, чтобы показать, что в нашей стеклянной стене есть проем шириной 16 футов.Пространство, в котором я нахожусь, — это столовая с наружным экраном, а мы смотрим на кухню и столовую.

Перенесемся на несколько дней вперед, и вы увидите, что вся кухня / столовая и гостиная были отшлифованы до уровня 5 и шлифуются. Я также взял с собой широкоугольный объектив, чтобы объяснить, почему в столовой вы можете видеть больше внешнего экрана. Два коробчатых желоба, которые вы видите в потолке, предназначены для встроенных обогревателей.

Ницца.

Последний взгляд на основную жилую зону — кому не нужна такая комната в своем доме?!?

Я много говорил об «окулусе», который находится в этом доме (прочтите « Это окулус? », чтобы понять). Изображение выше — это дизайн-рендеринг, который мы подготовили, когда я предлагал проделать круглое отверстие в потолке нашего внешнего крыльца для гриля.

Это довольно хорошо продвинулось на Oculus, и я рад сказать, что он работает в точности так, как предсказывалось, и выглядит так же хорошо, как и ожидалось.

Эта внешняя площадка для гриля выходит на задний двор и обрамляет красивый живой дуб (который сам по себе является произведением искусства).

Посмотрите крупным планом на металл G-90 калибра 20, который мы использовали для всех кровельных покрытий и металлического сайдинга. Толщина 20-го калибра достаточно, чтобы избежать «масляного консервирования» (когда металл начинает становиться волнистым), который вы могли бы увидеть, если бы мы перешли на более легкий калибр (например, металлический калибр 22 или даже 24).

Больше залитого бетона, который заменяет ранее полированный бетонный блок.Оранжевый цвет, который вы видите, — это строительная оболочка, которую мы используем за металлическим сайдингом, поэтому каждый раз, когда вы видите этот апельсин на моих фотографиях, в конечном итоге это будет горизонтально ориентированный металлический сайдинг G-90.

Итак, перейдем к отделке стены —

Вот отделка 5 уровня в зоне главной спальни дома — при всем естественном свете, поступающем в эту комнату, вы можете увидеть, насколько важна отделка гипсокартоном быть. Вся стена медленно покрывается глиной для гипсокартона, а затем вся стена шлифуется.

Должен признаться, идея ходить на ходулях весь день звучит потрясающе, но что-то случилось со мной, когда мне исполнилось 40, и я, кажется, больше не могу ходить в таких вещах. Я помню, когда я был ребенком, семья, которая жила за нами, ремонтировала свой дом, и парень из гипсокартона позволил мне и ребенку хозяина попробовать прогуляться на его ходулях. Примерно через 10 секунд мы оба стали мастерами — бегали по двору и перепрыгивали через разные предметы. На самом деле я помню, как проводилось соревнование, чтобы увидеть, кто сможет перепрыгнуть через эту изгородь, состоящую из Нелли Р.Кусты Стивенса Холли (когда я был ребенком, мы просто называли их кустами с наклейками, а теперь, когда я вырос, я знаю, как они называются на самом деле). Эта живая изгородь была примерно 3 фута в высоту, и мы оба без труда расчистили ее. Строители могли спорить, а могли и не спорить, кто победит. Во всяком случае, теперь, если я просто слишком долго смотрю на эти ходули, я падаю.

Вот та же комната, в которой работал парень на ходулях — угловые окна? Завершите 5 уровень, пожалуйста.

Итак, вот он — секрет финиша 5 уровня. Они скатывают грязь для гипсокартона на место после того, как доберутся до уровня 4!

Здесь перечислены и определены все шесть уровней отделки стен, но в моих проектах мы редко опускаемся ниже уровня 4. В зависимости от блеска краски на стене или если стена находится в пространстве, которое получает большое количество естественного света, проникающего через стену, вам действительно может потребоваться отделка уровня 5 (определенная ниже). В противном случае вы увидите каждый стык ленты и дефекты стены, как будто они обведены кровью того, кто красил вашу стену.Итак, приступайте — помните о качестве поверхности стены, прежде чем решить, какой оттенок краски вы хотите использовать. Как только вы дойдете до уровня 4, я включил рекомендации от большинства производителей красок, какой блеск должен сочетаться с уровнем отделки стен.

Уровень 0
Уровень 0 используется во временном строительстве или если окончательное оформление не определено. Никаких лент или отделки не требуется. Пыльные стены, построенные на фасадах торговых центров, являются примером отделки стен на уровне 0.

Уровень 1
Отделка Уровня 1 рекомендуется в местах, которые обычно скрыты от глаз, или в местах, закрытых для общественного транспорта. На уровне 1 на поверхности не остается излишков герметика. Гребни и следы инструментов приемлемы для отделки Уровня 1. Этот уровень часто устанавливается в зоне статического давления над потолком, на чердаках или в служебных коридорах.

Уровень 2
В гаражах, складских помещениях и других подобных местах, где окончательный внешний вид поверхности не имеет значения, рекомендуется отделка Уровня 2.Уровень 2 может быть указан, если в качестве подложки для плитки используется влагостойкий гипсокартон. Шовный компаунд наносится на все головки и валики креплений. На поверхности не должно быть излишков герметика. Гребни и следы инструментов приемлемы для чистовой обработки Уровня 2.

Уровень 3
В областях, которые должны быть украшены средней или тяжелой текстурой или где толстые настенные покрытия станут последним украшением, рекомендуется отделка уровня 3. Головки крепежа и аксессуары должны быть покрыты двумя отдельными слоями герметика, и весь герметик должен быть гладким и без следов инструмента и выступов.Перед окончательной отделкой рекомендуется покрыть подготовленную поверхность грунтовкой для гипсокартона перед нанесением окончательной отделки. Уровень 3 не рекомендуется использовать там, где гладкие окрашенные поверхности или легкие и средние настенные покрытия становятся окончательной отделкой.

Уровень 4
Если окончательной отделкой будет плоская краска, легкая текстура или легкое настенное покрытие, рекомендуется отделка уровня 4. Головки крепежа и аксессуары должны быть покрыты тремя отдельными слоями герметика.Вся шовная масса должна быть гладкой, без следов инструмента и выступов. Перед окончательной отделкой рекомендуется покрыть подготовленную поверхность грунтовкой для гипсокартона перед нанесением окончательной отделки. Глянцевые, полуглянцевые и эмалевые краски не рекомендуются для покрытия уровня 4.

Уровень 5
Покрытие уровня 5 рекомендуется для участков с жестким освещением и участков, на которые должны наноситься глянцевые, полуглянцевые, эмалевые или нетекстурированные плоские краски.Уровень 5 требует всех операций уровня 4. Кроме того, на всю поверхность наносится тонкий слой герметика или материала, изготовленного специально для этой цели. Поверхность гладкая, без следов инструмента и выступов. Перед окончательной отделкой рекомендуется покрыть подготовленную поверхность грунтовкой перед нанесением окончательной отделки. Отделка уровня 5 требуется для достижения высочайшего качества за счет обеспечения однородной поверхности и сведения к минимуму возможности совместного фотографирования и / или «прожигания» крепежных элементов на окончательной отделке.

Современные жилые проекты почти всегда должны требовать отделку уровня 5, особенно если в пространство проникает много естественного света.

Надеюсь, вам понравилось обновление, возможно, вы узнали кое-что (не считая моей способности ходить на ходулях) по пути.

Счастливый грунт гипсокартона,

Архитекторы — получение первой работы

Еще лучшие вещи из жизни архитектора

Выравнивание старого потолка — хорошее жилищное строительство

Потолки в старых домах почти никогда не бывают ровными или ровными.Часто потолок, лишенный обрешетки и штукатурки, имеет балки разной ширины или неровный из-за того, что стены осели и с тех пор укреплены, но не подняты. Высота потолка на 3 или 4 дюйма не является редкостью в старых домах.

Описанный здесь метод выравнивания позволяет получить идеально ровный потолок, но никак не укрепляет структуру существующего потолка. Если потолок провисает из-за серьезных проблем конструкции, таких как гниль, небрежно вырезанные балки или проседание фундамента, я выбираю другой подход, и здесь нет места для его рассмотрения.

С помощью всего лишь одного помощника я могу за несколько часов починить даже самый изогнутый потолок, просто прикрепив стальные шпильки к потолочным балкам. Всегда стоит потратить время на выравнивание потолка. Я обнаружил, что несколько часов, которые я трачу на выравнивание, могут сэкономить дни, когда я выравниваю неровности с помощью толстого слоя герметика. Плоский потолок обеспечивает более чистый и легкий монтаж карниза или шкафа. Мой метод также полезен при соединении старого потолка с потолком пристройки.

Струны направляют путь

Первым шагом в этом процессе является установка лазерного уровня в качестве опорной линии (см. Лазерные уровни: быстрые и точные).Найдите нижнюю точку потолка (новую высоту потолка), измерив расстояние до лазерного луча в разных местах (№1 на рисунке ниже). В углах забейте гвозди на новой высоте потолка, измеряя расстояние от лазерной линии. Гвозди (№2 на рисунке) удерживают две струны. Плотно натяните струны (№3 на рисунке) перпендикулярно балкам. Эти струны направляют установку стальных шпилек.

1. Установите лазерный уровень в качестве опорной линии. Найдите нижнюю точку потолка (новую высоту потолка), измерив расстояние до лазерного луча в разных местах.

2. В углах забейте гвозди на новой высоте потолка, измеряя расстояние от лазерной линии. Гвозди удерживают две струны.

3. Плотно натяните струны перпендикулярно балкам. Эти струны направляют установку стальных шпилек.

Лазерные нивелиры: быстрые и точные

Лазерный уровень — невероятно полезный и универсальный инструмент. С точностью до 5/16 дюйма на расстоянии более 100 футов, большинство из них являются самонивелирующимися, что означает, что после того, как вы установите лазер на штатив и приблизите его к горизонтальному уровню, устройство автоматически настроится на идеальное выравнивание.Некоторые модели даже издают звуковой сигнал, когда готовы. Лазерный уровень — невероятно полезный и универсальный инструмент. С точностью до 5/16 дюйма на расстоянии более 100 футов, большинство из них являются самонивелирующимися, что означает, что после того, как вы установите лазер на штатив и приблизите его к горизонтальному уровню, устройство автоматически настроится на идеальное выравнивание. Некоторые модели даже издают звуковой сигнал, когда готовы.

Эта модель, самонивелирующийся компактный лазер Stabila 03050, продается по розничной цене около 240 долларов плюс примерно 150 долларов за штатив.Лазерные нивелиры и штативы доступны в большинстве пунктов проката. В этом проекте также можно было использовать уровень воды. Однако пузырьковый (или спиртовой) уровень был бы неудобным и ненадежным для этого типа проекта, если бы комната не была маленькой.

Сталь легче и прямее дерева

Для потолков менее 1-1 / 2 дюйма от уровня, 4 дюйма. стальные шпильки подойдут. В противном случае 6-дюйм. шпильки, доступные в магазинах гипсокартона, обеспечивают достаточное перекрытие, чтобы нижняя часть оставалась жесткой.Прикрепите стойку к балке с помощью 1-1 / 4 дюйма. саморезы для гипсокартона.

По одному человеку на каждом конце поднимите стальную шпильку над тетивой и опустите ее примерно на 1/16 дюйма над линией. Удерживая стальную стойку сверху, но не касаясь струны, вы исключаете возможность проталкивания струны вниз, что приведет к наклонному потолку. Как только каждый конец стойки будет выровнен, вкрутите ее в балку с шагом 1-1 / 4 дюйма. саморезы для гипсокартона.

Если провода или трубы проходят через нижнюю часть балок, сделайте надрез для шпилек вокруг них.Если для блокировки требуется вырезать верхнюю часть шпильки, иногда имеет смысл полностью отрезать верхний фланец. Вокруг труб можно сделать зазубрины. Если блокировка задевает шпильку, верхний фланец можно отрезать.

Пол Фонтана — владелец Cum Laude Construction в Скарсдейле, Нью-Йорк.

Фото: Дэвид Эриксон; рисунок: Чак Локхарт

от Fine Homebuilding # 158

Чтобы перейти к этой статье в формате PDF, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Посмотреть PDF

Признаков плохой работы по гипсокартону

Гипсокартон может помочь создать комнату, подходящую для журнала по дизайну интерьера, но при плохой установке ваш дом будет выглядеть дешево и некачественно. Поскольку методы отделки различаются, обсуждение ваших ожиданий с установщиком имеет большое значение для получения хороших результатов.Кроме того, узнайте, какие изъяны недопустимы, чтобы не застрять с второстепенной работой по гипсокартону.

Разъяснение ваших ожиданий

Грубый вид гипсокартона не всегда является признаком неквалифицированной работы. Существует пять приемлемых уровней отделки гипсокартона, изложенных в руководстве Gypsum Association «Рекомендуемые уровни отделки гипсокартона». Чем выше уровень, тем меньше недостатков. Более высокие уровни требуют больше работы и затрат, поэтому установщики используют их только тогда, когда они требуются или запрашиваются.Прежде чем вы сможете решить, плохая работа с гипсокартоном, вам нужно знать, к чему стремился установщик.

Хотя важно обсудить, какой уровень отделки вы хотите, установка всегда должна соответствовать профессиональным стандартам. В вашем гараже отделка уровня 2 с несколькими небольшими выступами является нормальным явлением и не является признаком плохой работы по установке. Однако тот же уровень в вашей гостиной предполагает некачественную работу.

Уровень 1 — это грубая отделка, используемая в редко видимых местах, таких как недостроенный чердак, пространство над потолком или служебный коридор коммерческого здания.На этом уровне вы увидите выступы и отметки инструментов. Гвозди, шурупы и другие крепежные детали, а также стыки могут быть немного видны.

Уровень 2 — Эта отделка используется в гаражах, складских сараях, коммерческих складах и подобных зданиях. Гвозди и шурупы должны быть хорошо закрыты и в значительной степени невидимы, но вы можете заметить несколько выступов и следов инструментов.

Уровень 3 — Это самый низкий уровень отделки, который вы хотите в своем доме, и то только в том случае, если вы планируете использовать сильно текстурированную краску или обои.Стена должна быть гладкой, без выступов, следов инструментов или следов крепежа, а затем обработать ее слоем грунтовки для гипсокартона.

Уровень 4 — На этом уровне ваш установщик нанесет дополнительные слои герметика на стыки, ленту и крепежные детали, а затем нанесет грунтовку для создания идеально гладкой поверхности. Затем вы можете нанести плоскую краску или обои с легкой текстурой, чтобы не было видно неровностей или других дефектов гипсокартона.

Уровень 5 — Если вы планируете использовать высокоглянцевую, полуглянцевую, матовую или эмалевую краску, вам понадобится именно эта отделка гипсокартона.Он включает в себя все дополнительные слои стыковочного герметика, используемые для Уровня 4, плюс снятый слой или тонкий слой стыкового герметика, штукатурки или другого материала, специально разработанного для этой цели. Нанесение грунтовки — последний шаг.

Признаки плохой работы по установке гипсокартона

Хотя некоторые недостатки ожидаются на более низких уровнях отделки, некоторые проблемы никогда не должны проявляться при качественной установке.

Видимые стыки — В идеале вы не должны отличать, где заканчивается один лист гипсокартона и начинается следующий.Видимые стыки и зазоры шириной более 1/8 дюйма свидетельствуют о плохой установке. Часто это вызвано неправильным расположением листов гипсокартона и пузырьками воздуха под лентой, используемой для покрытия стыков.

Видимые отверстия для гвоздей и шурупов — Видимые гвозди и шурупы являются плохим признаком даже при низком уровне отделки. В более старом гипсокартоне обратите внимание на «гвозди», или гвозди, выступающие из гипсокартона. Один или два, как правило, безвредны и их легко исправить. Если они возникают по всей стене, это говорит о том, что гипсокартон выходит из строя и, возможно, был неправильно установлен.

Неровные углы — На любом уровне отделки углы гипсокартона должны быть гладкими и прямыми. Не должно быть кривых линий, зазоров, вмятин, пузырей или складок. Плохо наклеенная лента может оставить вмятины и складки. Изогнутый угловой борт может стать причиной волнистого угла.

Шероховатая поверхность — Некоторые небольшие выступы и шероховатость допустимы на более низких уровнях отделки. Однако на уровне 3 и выше гипсокартон должен быть в значительной степени гладким. Гребни возникают из-за остатков шовного герметика, небрежно нанесенного второго слоя герметика, пузырьков воздуха или проблем с шовной лентой.Часто установщик может отшлифовать их. Канавки обычно возникают в результате чрезмерного шлифования, и их сглаживание требует добавления большего количества компаунда.

Однако

Трещины не обязательно являются признаком плохой работы по гипсокартону. В частности, в старых домах постоянное расширение и сжатие здания, связанное с температурой, в конечном итоге приводит к растрескиванию гипсокартона. Реже предполагает структурное повреждение.

Кривые панели — Гипсокартон часто оказывается кривым, когда установщик пытается все сделать в одиночку.Трудно удерживать на месте тяжелый лист гипсокартона и одновременно устанавливать винты самостоятельно. В других случаях это потому, что сама стена кривая. Опытный установщик может выровнять гипсокартон даже на изогнутой стене, но это не всегда возможно. Кривой гипсокартон на кривой стене не обязательно означает, что монтаж был выполнен плохо.

Провисающие потолки — Предполагая, что у вас нет протечек воды наверху, провисания или «подушки», гипсокартон на потолке обычно является ошибкой установщика.Они могли бы использовать листы гипсокартона толщиной 1/2 дюйма вместо более прочных листов толщиной 5/8 дюйма, способных противостоять силе тяжести. Использование гвоздей вместо шурупов — еще одна возможная причина провисания гипсокартона.

Оставшийся беспорядок — Для получения гладкой поверхности гипсокартона требуется много шлифовки, в результате чего образуется много мелкой пыли. Ответственные профессионалы тщательно убирают пыль перед отъездом. Если ее не удалить, пыль с гипсокартона может повлиять на краску стен и даже заклеить стыки окон и дверей.Если ваш установщик недостаточно заботится о своем беспорядке, он ставит под сомнение остальную их работу.

Монтаж гипсокартона — это специализированная работа, требующая терпения и внимания к деталям, поэтому несовершенные работы — не редкость. Хотя вы можете ожидать незначительных недостатков в недостроенном чердаке или гараже, не допускайте серьезных проблем, которые могут ухудшить внешний вид вашего дома. Если вы заметили четко видимые стыки, крепления, выступы или кривые углы, позвоните своему установщику, чтобы исправить работу.

Связанные

5 худших ошибок домовладельцев (часть 4 Штукатурка)

Стены любого довоенного дома, скорее всего, сделаны из деревянных реек, как на этой фотографии, покрытых 3 слоями штукатурки. Работа заняла много времени и была очень трудоемкой. Не говоря уже о том, что требовался опытный штукатур, чтобы убедиться, что штукатурка была нанесена правильно, а стена была гладкой и ровной.

Затем, когда солдаты вернулись домой после Второй мировой войны, в Америке произошел бум на рождаемость (и жилищный), и возник огромный спрос на быстрое и доступное жилье.Новый продукт только начинал набирать обороты в сфере облицовки стен гипсокартоном (или листовым камнем). Это была стена, которую относительно неквалифицированный рабочий мог прикручивать или прибивать к стойкам почти вдвое быстрее и наполовину. стоимость традиционной 3-х слойной системы. А поскольку эта стена не была мокрой, как штукатурка, ее можно было сразу же красить, и поэтому она получила прозвище «гипсокартон».

Традиционная трехслойная штукатурка обычно имеет толщину 7/8 ″, и если вы добавите деревянную планку 1/4 ″, которая поддерживает гипсовую стену, вы получите стену, которая на больше, чем , чем толщиной 1 дюйм! По сравнению с самой распространенной сегодня толщиной гипсокартона всего 1/2 дюйма, это отличие стоит отметить.

Сегодня стоимость полной 3-слойной штукатурной стены по-прежнему высока и своевременна для установки, но если вы живете в старом доме с уже установленным, вам следует попытаться воспользоваться плодами чужого труда все эти годы назад .

Часто мы видим, как исторические дома распотрошены до каркасов, чтобы установить новый гипсокартон взамен «устаревшей» штукатурки. Иногда штукатурка не использовалась после точки невозврата, но в большинстве случаев ее можно отремонтировать. Обычно его выдирают для утепления пустот в стенах.Но, как и все в строительстве, есть несколько способов снять шкуру с кошки! Чтобы уберечь людей от беспорядка и расходов на разрыв стен, мы рекомендуем удалить несколько обшивок снаружи, чтобы утеплить дом в соответствии с современными стандартами. Помните, что в исторических домах под сайдингом обычно нет фанерной обшивки, поэтому изоляция с помощью этого метода столь же эффективна, как и быстрее, чище и намного дешевле!

Преимущества

Вот лишь некоторые из преимуществ настоящей оштукатуренной стены, которые следует учитывать, прежде чем думать о снятии вашей:

Более толстые стены означают лучшее шумоподавление.
Более толстые стены означают вдвое большую R-ценность, чем у обычного гипсокартона.
Деревянная планка служит для усиления стены за счет дополнительного сопротивления стеллажу.
Штукатурка увеличивает историческую достоверность и, следовательно, стоимость при перепродаже исторического дома.
Это уже есть! Всегда «экологичнее» и дешевле сохранять существующие элементы.

Надеюсь, это дало вам повод задуматься о штукатурных стенах. Если вы хотите узнать больше о ремонте и обслуживании стен вашего исторического дома, посмотрите нашу видео-запись «Как отремонтировать стены из гипса» или другую нашу статью «Как: отремонтировать старую штукатурку».

Прочтите остальные из 5 худших ошибок домовладельцев:

Часть 1 Windows

Часть 2 Этаж

Сайдинг, часть 3

Часть 5 Подробности

Основатель и старший редактор

Я люблю стариков дома, работая своими руками и обучая других азарту делать это самостоятельно! Все можно научить, если вы только дадите этому шанс.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Значения R для композитных стен | EGEE 102: Энергосбережение и защита окружающей среды

Как правило, стены состоят из нескольких слоев различных материалов.R-значение композитной стены рассчитывается путем сложения эффективных R-значений каждого из слоев стены.

Например, на изображении ниже показана стена, состоящая из четырех слоев — гипсокартон толщиной ½ дюйма внутри для эстетических целей, настоящая изоляция между стойками, ¾ дюйма фанерная обшивка снаружи и деревянный сайдинг в качестве окончательной внешней отделки. Вместе слои стены предотвращают потерю тепла.

Схема стены

Мы можем вычислить составное R-значение этой стены, сложив R-значения каждого слоя.

Гипсокартон (1/2 дюйма)
+ Стекловолокно (3,5 дюйма при 3,70 дюйма)
+ Фанера (3/4 дюйма)
+ Деревянный сайдинг (1/2 дюйма)
———- ——————————-
Общая R-стоимость композитной стены

Мы можем найти R-значения для стен, используя таблицу со страницы о R-Values (таблица повторяется ниже):

Строительные материалы и их значения R
Материал	R-Value (футы ^{2 o} Fh / BTU)
Обычное стекло, 1/8 дюйма	0.03
Количество камней на дюйм	0,08
Обычный кирпич на дюйм	0,20
Битумная черепица	0,44
Гипсокартон 1/2 дюйма (гипсокартон или гипсокартон)	0,45
Деревянный сайдинг, 1/2 дюйма	0,81
Фанера, 3/4 дюйма	0,94
Изоляционная оболочка, 3/4 дюйма	2.06
Стекловолокно, на дюйм (рейки)	3,50
Полистирол на дюйм	5,00
Полиуретановая плита на дюйм	6,25
Шлакоблок (12 дюймов)	1,89

Гипсокартон (1/2 дюйма) = 0,4524
+ Стекловолокно (3,5 дюйма @ 3,70 дюйма) = 12,95
+ Фанера (3/4 дюйма) = 0,94
+ Деревянный сайдинг (1/2 дюйма) = 0.81
——————————————
Итого R- Значение композитной стены = 15,15 фут2 ° FhBtu

Примеры

Пример 1

Потолок изолирован фанерой толщиной 0,75 дюйма, 2-дюймовым пенополистиролом и 3-дюймовым слоем стекловолокна. Каково значение R для потолка?

Решение:

Потолок состоит из трех слоев, и все три слоя вместе предотвращают потерю тепла. Итак, нам нужно сложить R-значения всех трех слоев

34 дюйма из фанеры имеет R-значение 0.94
2 дюйма полистирола при 5,0 на дюйм будут иметь значение R 10,00
3 дюйма стекловолокна при 3,7 на дюйм будут иметь значение R 11,10

Таким образом, R-значение потолка составляет 22,04 фута ^{2 o} Fh / BTU.

Розовый утеплитель в потолке

Пример 2

Просмотрите следующую видеопрезентацию 1:31 о примере № 2. Стена состоит из деревянного сайдинга 0,5 дюйма (R = 0,81), 0,75 дюйма фанеры (R = 0,94), 3,5 дюйма из стекловолокна (R = 13,0) и 0.Гипсокартон 5 дюймов (R = 0,45). Что такое композитный коэффициент сопротивления стены?

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 1 R-значений композитной стены.

Урок 7b, Экран 7: Значения R для композитной стены

Пример 10

В этой задаче нам нужно вычислить составное R-значение.

Стена состоит из четырех слоев. Полдюймовый деревянный сайдинг, и его R-значение сразу указывается на полдюйма.81. И у нас есть фанера толщиной три четверти дюйма, и значение R этой фанеры также равно 0,94, это для 3/4 дюйма. В то время как у стекловолокна каждый дюйм имеет значение R 3,7. Мы используем 3 и полдюйма. Таким образом, 3,5 умножить на 3,7 даст нам примерно 13,00 R-ценность. И последний слой будет полдюймовым гипсокартоном, который также является гипсокартоном, и его R-ценность будет 0,45.

1/2 «деревянный сайдинг: 0,81
3/4″ фанера: 0,94
3 1/2 Стекловолокно (3,7 / дюйм): 13,00
1/2 «гипсовая плита: 0,45
Итого: 15.2

Итак, когда вы сложите их, вы получите 15,2, что означает, что составное R-значение этой стены составляет 15,2 градуса по Фаренгейту (фут в квадрате), час сверх БТЕ.

= 15,2 ° Fft2hBTU

Пример 3

Пожалуйста, посмотрите следующую видеопрезентацию в масштабе 1:18 о примере №3. Каков показатель R у стены, состоящей из деревянного сайдинга (R = 0,81), 5-дюймового стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона 0,5 дюйма (R = 0,45)?

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 2 R-значений композитной стены.

Урок 7b, Экран 8: Значения R для композитной стены

Пример 11

Каков показатель R у стены, состоящей из деревянного сайдинга (R = 0,81), 5 дюймов стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона 0,5 дюйма (R = 0,45)?

Здесь снова стена, состоящая из трех разных слоев. Первый слой — это деревянный сайдинг, который, очевидно, находится снаружи, и его коэффициент сопротивления равен 0,81, независимо от толщины этого деревянного сайдинга.И у нас есть второй слой стекловолокна. Толщина стекловолокна составляет 5 дюймов, а значение R — 3,7 на дюйм. Итак, мы используем 5 дюймов, поэтому 5 умножить на 3,7 будет 18,50. И у нас есть третий слой гипсокартона, и этот гипсокартон имеет R-значение 0,45, полдюйма гипсокартона.

Деревянный сайдинг: 0,81
5-дюймовый стекловолокно 3,7 / дюйм: 18,50 (5×3,7)
Гипсокартон: 0,45
Общее значение R: 19,76

Когда вы складываете все эти три слоя, вы получаете общее R-значение 19.76.

Итак, ответ — 19,76 градуса по Фаренгейту, фут в квадрате, час сверх БТЕ. Это составное R-значение.

CompositeR − value = 19,76 ° Fft2hBTU

Пример 4

Пожалуйста, посмотрите следующую видеопрезентацию 1:44 о примере №4. Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Щелкните здесь, чтобы увидеть стенограмму видео о проблеме № 3 R-значений композитной стены.

Урок 7b, Экран 9: Значения R для композитной стены

Пример 12

Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Это проблема, когда у нас есть три слоя для стены, и эти три слоя состоят из камня, полиуретановой плиты и фанеры. Первый камень, его толщина составляет 8 дюймов, и каждый дюйм каменной стены будет иметь значение R, равное 0.08. Следовательно, все эти 8 дюймов вместе дают 0,64. А второй слой состоит из 3 дюймов полиуретана, и каждый дюйм обеспечивает значение R 6,25, поэтому вместе все 3 дюйма обеспечат значение R 18,75. Третий слой — это фанера толщиной три четверти дюйма, обеспечивающая R-значение 0,94. Таким образом, все эти три вместе будут иметь R-значение 20,33 или составное R-значение 20,33 градусов по Фаренгейту, фут в квадрате, час сверх БТЕ.

8-дюймовый камень (0,08 / дюйм): 0,64
3-дюймовый полиуретан (6.25 / дюйм): 18,75
0,75 дюйма фанера: 0,94
Итого: 20,33

CompositeR − value = 20,33 ° F · ft2hBTU

Потребности в изоляции по регионам

На карте США ниже показаны потребности в изоляции по регионам, обозначенные цветом и цифрами.

Инструкции : Щелкните кнопки «зоны» под картой, чтобы увидеть рекомендованные Министерством энергетики США общие значения R для нового строительства домов. Обратите внимание, что R-значения изоляции различаются для потолков, стен, пола и т. Д.

Министерство энергетики США рекомендовало общие значения R для домов нового строительства по регионам и различным частям дома.

Изоляционные потребности деятельности

Щелкните здесь, чтобы открыть текстовое описание мероприятия

«Необходимы изоляционные материалы».

Потребности в изоляции по регионам

Министерство энергетики США опубликовало рекомендуемые общие значения R для домов нового строительства. Информация основана на региональной зоне и охватывает различные части дома.Состояния внутри каждой зоны перечислены ниже, после чего следует таблица данных, содержащая R-значения для каждой части дома. Значения R зависят от типа используемой системы отопления и могут различаться для каждого типа. Некоторые государства могут находиться в нескольких зонах.

Зона 1

Штаты:

Зона 1 требует изоляции
Зона 1	Газ Тепловой насос Мазут	Электропечь
Чердак	R-49	R-49
Кафедральный собор	R-38	R-60
Стенка	R-18	R-28
Этаж	R-25	R-25
Ползание	R-19	R-19
Кромка перекрытия	R-8	R-8
Интерьер подвала	R-11	R-19
Внешний вид подвала	R-10	R-15

Зона 2

Штаты:

Калифорния
Аризона
Техас
Луизиана
Миссисипи
Алабама
Флорида
Георгис

Зона 2 требует изоляции
Зона 2	Газ Тепловой насос Мазут	Электропечь
Чердак	R-49	R-49
Кафедральный собор	R-38	R-38
Стенка	R-18	R-22
Этаж	R-25	R-25
Ползание	R-19	R-19
Кромка перекрытия	R-8	R-8
Интерьер подвала	R-11	R-19
Внешний вид подвала	R-10	R-15

Зона 3

Штаты:

Северная Каролина
Южная Каролина
Грузия
Алабама
Миссисипи
Теннесси
Луизиана
Арканзас
Оклахома
Техас
Нью-Мексико
Аризона
Юта
Нью-Мексико
Невада
Калифорния
Аляска

Требуется изоляция зоны 3
Зона 3	Газ Тепловой насос Мазут Электропечь
Чердак	R-49
Кафедральный собор	R-38
Стенка	R-18
Этаж	R-25
Ползание	R-19
Кромка перекрытия	R-8
Интерьер подвала	R-11
Внешний вид подвала	R-10

Зона 4

Штаты:

Нью-Йорк
Нью-Джерси
Мэриленд
Делавэр
Вирджиния
Пенсильвания
Западная Вирджиния
Огайо
Индиана
Иллинойс
Кентукки
Теннесси
Северная Каролина
Грузия
Арканзас
Миссури
Канзас
Оклахома
Колорадо
Техас
Нью-Мексико
Аризона
Калифорния
Орегон
Вашингтон

Зона 4 требует изоляции
Зона 4	Газ Тепловой насос Мазут	Электропечь
Чердак	R-38	R-49
Кафедральный собор	R-38	R-38
Стенка	R-13	R-18
Этаж	R-13	R-25
Ползание	R-19	R-19
Кромка перекрытия	R-4	R-8
Интерьер подвала	R-11	R-11
Внешний вид подвала	R-4	R-10

Зона 5

Штаты:

Вашингтон
Орегон
Айдахо
Калифорния
Невада
Юта
Колорадо
Аризона
Нью-Мексико
Вайоминг
Южная Дакота
Небраска
Канзас
Айова
Миссури
Иллинойс
Мичиган
Индиана
Огайо
Пенсильвания
Нью-Йорк
Западная Вирджиния
Мэриленд
Нью-Джерси
Нью-Гэмпшир
Массачусетс
Род-Айленд
Коннектикут

Зона 5 требует изоляции
Зона 5	Газ	Тепловой насос Мазут	Электропечь
Чердак	R-38	R-38	R-49
Кафедральный собор	R-30	R-38	R-38
Стенка	R-13	R-13	R-18
Этаж	R-11	R-13	R-25
Ползание	R-13	R-19	R-19
Кромка перекрытия	R-4	R-4	R-8
Интерьер подвала	R-11	R-11	R-11
Внешний вид подвала	R-4	R-4	R-10

Зона 6

Штаты:

Калифорния
Вашингтон
Айдахо
Вайоминг
Монтана
Юта
Колорадо
Северная Дакота
Южная Дакота
Миннесота
Айова
Висконсин
Мичиган
Нью-Йорк
Пенсильвания
Вернмонт
Нью-Гэмпшир
Мэн

Зона 6 требует изоляции
Зона 6	Газ	Тепловой насос Мазут	Электропечь
Чердак	R-22	R-38	R-49
Кафедральный собор	R-22	R-30	R-38
Стенка	R-11	R-13	R-18
Этаж	R-11	R-11	R-25
Ползание	R-11	R-13	R-19
Кромка перекрытия	(в)	R-4	R-8
Интерьер подвала	R-11	R-11	R-11
Внешний вид подвала	R-4	R-4	R-10
