Система водяной теплый пол: принцип работы, устройство, описание



От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление  циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

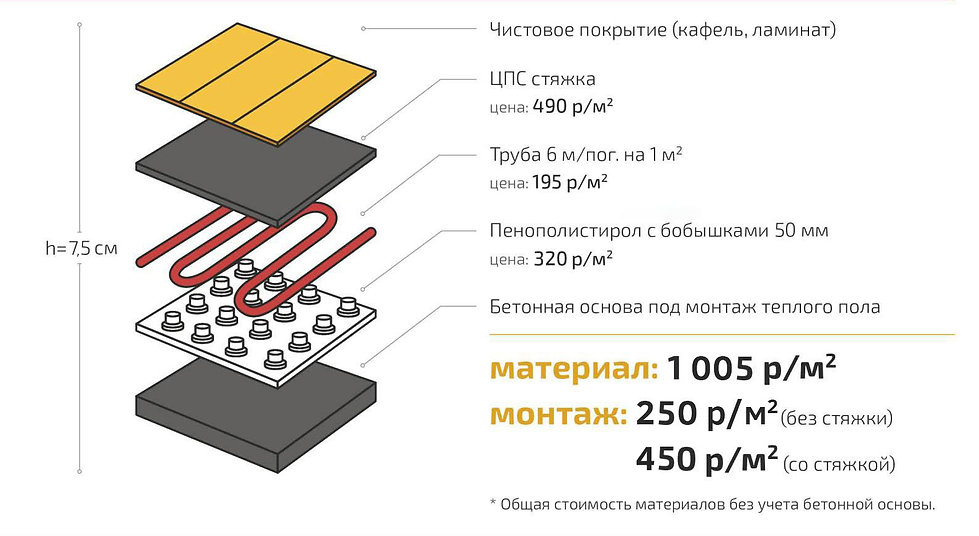

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

Ограничения при использовании водяного теплого пола

• В городских квартирах с централизованным  отоплением устройство водяных теплых полов запрещено.
• Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения  греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
• Прежде всего, обогрев помещения с использованием водяного теплого  пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

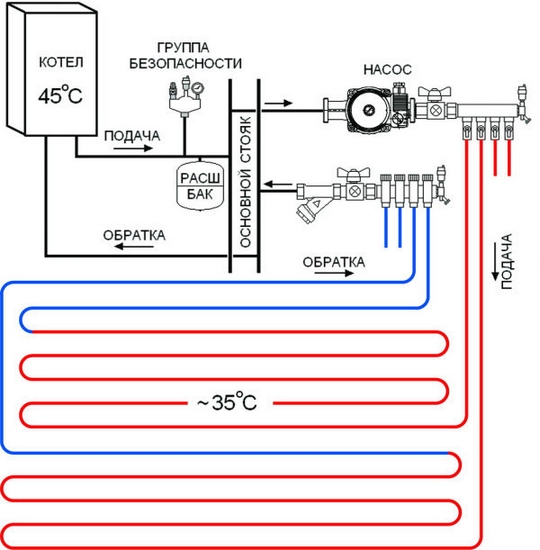

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C. В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами холодных и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа  и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».
